Basic 28050 W OF - Compressor METABO - Gratis gebruiksaanwijzing en handleiding

Producttype	Zuigercompressor
Merk	Metabo
Model	Basic 28050 W OF
Gebruik	Professioneel
Smeertype	Olie
Voeding	230 V / 50 Hz
Hoofdfuncties	Productie van perslucht voor persluchtgereedschap
Onderhoud	Dagelijkse aftappen van condensaat, controleren van olieniveau, reinigen van luchtfilter
Veiligheid	Veiligheidsklep, automatische stop, thermische beveiliging
Reserveonderdelen	Beschikbaar via Metabo, reparatie door gekwalificeerde technicus
Bijgeleverde accessoires	Luchtfilter, olievulplug, wielen en rubberen voeten (afhankelijk van model)
Transport	Transporthendel, niet trekken aan slang of kabel
Installatievoorwaarden	Droge, horizontale vloer, vorstvrij
Opslag	Vorstvrij, condensaat aftappen, niet op de zijkant plaatsen
Conformiteit	CE
Reparaties	Alleen door gekwalificeerde elektricien, neem contact op met Metabo
Milieubescherming	Verwijder gebruikte olie en condensaat via inzamelpunten
Veiligheidssymbolen	Lees de handleiding, draag gehoor- en oogbescherming

Veelgestelde vragen - Basic 28050 W OF METABO

Hoe stel ik de compressor in bedrijf?

Monteer de wielen en de voeten, schroef het luchtfilter vast, controleer of de condensaatuitlaat gesloten is, vul indien nodig olie bij (tot het midden van het venster), sluit aan op een 230V stopcontact met 30mA aardlekschakelaar, en schakel in met de aan/uit-schakelaar.

Hoe controleer ik het olieniveau?

Het oliespiegelvenster (13) geeft het niveau aan. De olie moet in het midden van het venster staan. Draai indien nodig de afsluitdop (12) los en voeg olie toe van de in hoofdstuk 12 gespecificeerde kwaliteit.

Hoe vaak moet ik het condensaat aftappen?

Tap dagelijks het condenswater uit het drukvat af via de condensaatuitlaat (3). Dit voorkomt corrosie en vorstschade.

Wat moet ik doen als de compressor niet start?

Controleer de netspanning, de kabel, de stekker en de zekering. Als de motorbeveiligingsschakelaar (10) is uitgeschakeld, druk deze dan in om te resetten. Bij oververhitting het apparaat uitschakelen en 10 minuten laten afkoelen.

Hoe reinig ik het luchtfilter?

Draai de luchtfilterbehuizing (11) los, verwijder het filter en reinig het met perslucht of vervang het. Voer deze handeling elke 50 bedrijfsuren uit.

Welke olie moet ik gebruiken?

Gebruik de in hoofdstuk 12 gespecificeerde olie. De geschatte hoeveelheid is aangegeven. Meng geen verschillende olietypen.

Hoe transporteer ik de compressor?

Plaats het apparaat niet op de zijkant (risico op olielekkage). Gebruik de transporthendel (15). Trek niet aan de slang of de voedingskabel.

Wat moet ik doen bij vorst?

Vorst kan het apparaat beschadigen omdat het water bevat. Als er vorstgevaar bestaat, leeg het reservoir en de accessoires volledig en bewaar ze vorstvrij.

Hoe stel ik de uitlaatdruk in?

Draai aan de drukregelaar (7) om de uitlaatdruk in te stellen, af te lezen op de manometer (6). Overschrijd niet de maximale werkdruk van de aangesloten gereedschappen.

Waar vind ik reserveonderdelen?

Reserveonderdelen zijn beschikbaar op www.metabo.com. Voor reparaties neemt u contact op met een gekwalificeerde elektricien of de Metabo-klantenservice.

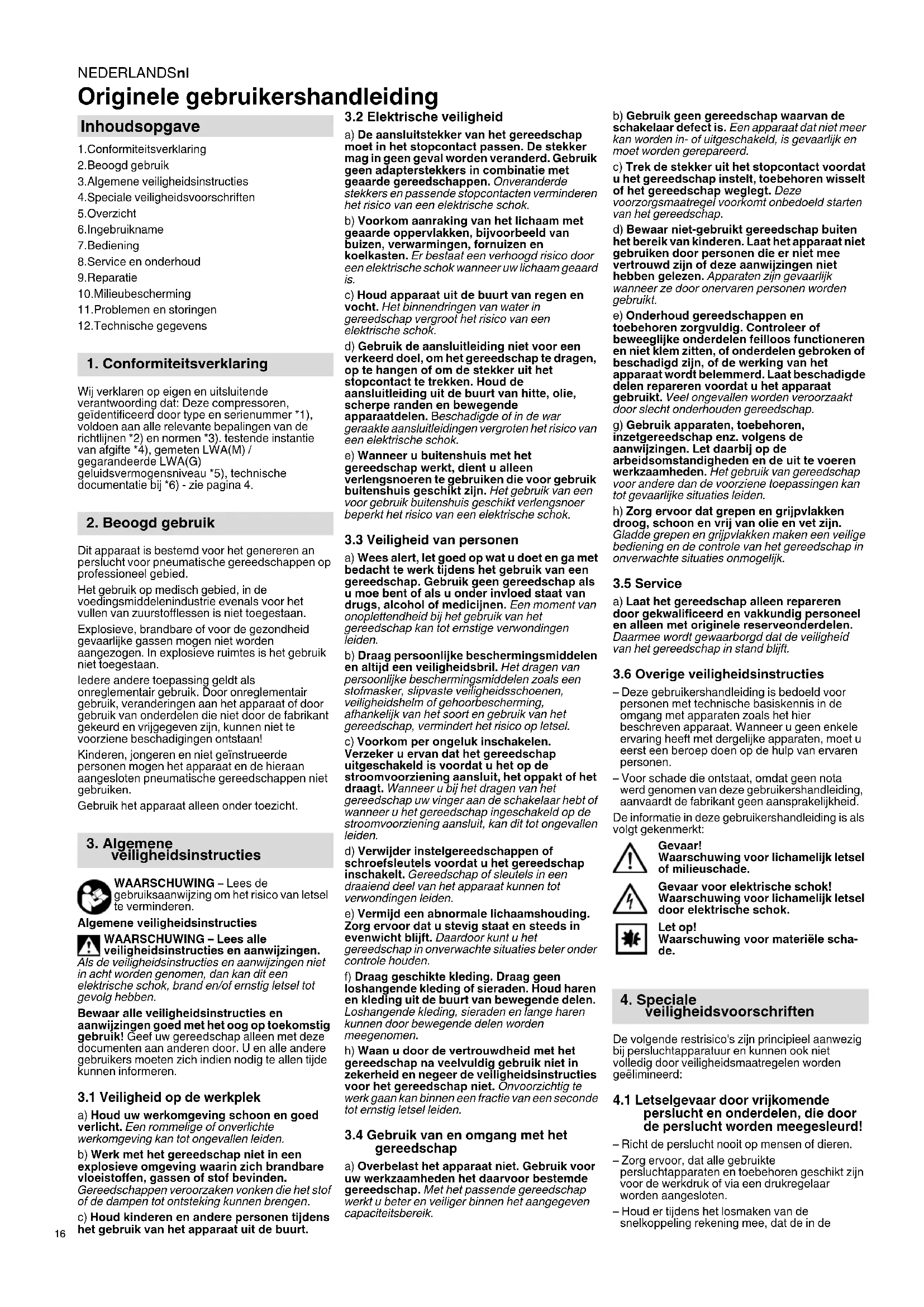

GEBRUIKSAANWIJZING Basic 28050 W OF METABO

Originele gebruikershandleiding

Inhoudsopgave

1.Conformiteitsverklaring
2.Beoogd gebruik
3.Algemene veiligheidsinstructies
4.Speciale veiligeidsvoorschriften
5.Overzicht
6.Ingebruikname
7. Bediening
8. Service en onderhoud
9.Reparatie
10.Milieubescherming
11.Problemen en storingen
12. Technische gegevens

1. Conformiteitsverklaring

Wij verzklaren op eigene en uitsluitende verantwortung dat: Deze compressoren, geidentificiererd door type en serienummer 1 , voldoen aan alle relevante bepalingen van de richtlijnen 2 en normen 3 . testende instantie van afgithe 4 , gemeten LWA(M) / gegardeerde LWA(G) geluidsvermögensniveau 5 , technische documentatie bij 6 - zie pagina 4.

2. Beoogd gebruik

Dit apparaat is bestemd voor het genereren an perslicht voor pneumatische gereedschappen op professioneel gebied.

Het gebruik op medisch gebied, in de voedingsmiddelenindustrie evenals voor het vullen van zuurstofflesten is Niet togeteastaan.

Explosieve, brandbare of voor de gezondheid
gevaarlijke gassen mogen Niet worden
aangezogen. In explosieve ruimtes is het gebruik
niet togeteastaan.

Iedere andere toepassing geldt als onreglementair gebruik. Door onreglementair gebruik, veranderingen aan het apparatusat of door gebruik van onderdelen die Niet door de fabrikant gekeurd en vrijgeveen zijn, können nicht te voorziene beschadigingen ontstaan!

Kinderen,jongeren en Niet geinstrueerde personen mogen het apparaat en de hieraan aangesloten pneumatische gereedschappen nicht gebruiken.

Gebruik het apparaat alleen onder toezicht.

3. Algemene veiligheidsinstructies

gebruksaanwijzing om het risico van letse te verminderen.

Algemene veiligheidsinstructures

Veiligheidsinstructures en aanwijzingen. Als de veiligheidsinstrumentes en aanwijzingen nicht in acht worden genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwijzingen goed met het oog op toekomstig gebruik! Geef uw gereedschap allen met deze documenten aan anderen door. U en alle andere gebruikers要去en zich indien nodig te allenijke kunnen informeren.

3.1 Veiligheid op de werkplek

a) Houd uw werkkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkkomgeving kan tot oncegveilen leiden.
b) Werk met het gereedschap Niet in een explosiveve omgeving waarin zich brandbare vloeistoffen, gassen of stof bevinden. Gereedschappenveroorzakenvonden het stof of de dampen tot ontsteking konnen brengen. c) Houd kinderen en andere Personenijdens het gebruik van het apparaat uit de buurt.

a) De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden verandered. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderede stekkers en passende stopcontacten verminderen het risico van een elektrische schok.
b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuiizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wonneer uw lichaam geoard is.
c) Houd apparaat uit de buurt van regen en vocht. Het binnendringen van water in gereedschap vergroot het risico van een elektrische schok.
d) Gebruik de aansluitleiding Niet voor een verkeerd doel, om het gereedschap te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd de aansluitleiding uit de buurt van witte, olie, scherpe randen en bewegende apparaatden. Beschadigde of in de war geraakte aansluitleidingen vergroten het risico van een elektrische schok.
e) Wanner u buitenhuis met het gereedschap werkt, dient u alleen verleungsnoeren te gebruiken die voor gebruik buitenhuis geschikt zich. Het gebruik van een voor gebruik buitenhuis geschikt verleungsnoer beperkt het risico van een elektrische schok.

3.3 Veiligung van Personen

a) Wees alert, let goed op wat u doet en ga met bedacht te werkijdens het gebruik van een gereedschap. Gebruik geen gereedschap als u moe bent of als u onder invloed staat van drugs, alcohol of medicijnen. Een moment van onopletendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.
b) Draag persoonlijke beschemmingsmiddelen en allijd een verilgheidsbril. Het dragen van persoonlijke beschemmingsmiddelen zoals een stofmasker, slipvaste verilgheidsschoenen, verilgheidshelm of goheoorbescheming, afhankelijk van het soort en gebruik van het gereedschap, verminder het risico op letsel.
c) Voorkom per ongeluk inschakelen. Verzeker u ervan dat het gereedschapuitgeschakeld is voordat u het op de stroomvoorziening aansluit, het oppakt of het draagt. Wanneru bij het dragen van het gereedschap uw vinger aan de schakelaar hebt of wanneru het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot oncevallen leiden.
d) Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Gereedschap of sleutels in een draaiend deel van het apparaat+kunnen tot verwondingen leiden.
e) Vermijd een abnormale lichaamshouding.
Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kutu het gereedschap in onverwachte situatuies beter onder controle honden.
f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren kunnen door bewegende delen worden meegenomen.
h) Waan u door de vertrouwdheid met het gereedschap na veelvuldig gebruik nicht in zekerheid en negeer de veiligheidsinstructies voor het gereedschap Niet. Onvoorzichtig te werk gaan kan binnen een fractie van een seconde tot ernstig letsel leiden.

3.4 Gebruik van en omgang met het gereedschap

a) Overbelast het apparaat Niet. Gebruik voor uw werkzaamheden het waarvoortestemde gereedschap. Met het passende gereedschap werkt u better en veiliger binnen het aangegeven capacitieitsbereik.

b) Gebruik geen gereedschap waarvan de schakelaar defect is. Een apparaat dat Niet meer kan worden in- ofuitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap wegigt.Deze voorzorgsmaatregel voorkom onbedoeld starten van het gereedschap.
d) Bewaar nicht-gebruikt gereedschap buiten het bereiek van kinderen. Laat het apparaat nicht gebruiken door personen die er nicht mee vertrouwd zijn of deze aanwijzingen nicht hebben gelezen. Apparaten zich jevaarlijk wonneer ze door onervaren Personen worden gebruikt.
e) Onderhoud gereedschappen en toebehoren zorgvuldig. Controller of beweeglijke onderdelen feilloos functioneren en niet klem zitten, of onderdelen gebroken of beschadigd zich, of de werking van het apparaat worden belemmerd. Laat beschadigde delen repareren voordat u het apparaat gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden gereedschap.
g) Gebruik apparaten, toebehoren, inzetgereedschap enz. volgens de aanwijzingen. Let waar bij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van gereedschap voor andere dan de Voorziende toepassingen kan tot gevaarlijke situatuies leiden.
h) Zorg ervoor dat grepen en grijpvlakken droog, schoon en vrij van olie en vet zich. Gladde grepen en grijpvlakken makeen een veilige bediening en de controte van het gereedschap in onverwachtete situatuies onmogelijk.

3.5 Service

a) Laat het gereedschap alleen repareren door gekwaliffeerd en vakkundig personeel en alleen met originele reserveonderdelen. Daarmee worden gewaarborgd dat de verligheid van het gereedschap in stand blijft.

3.6 Overige veiligheidsinstructies

• Deze gebruikershandleiding is bedoeld voor personen met technische basiskennis in de omgang met apparaten zoals het hier beschrenven apparaat. Wanner u geen enkele ervaring heeft met dergelijkte apparaten, moet u eerst een beroep doen op de hulp van ervaren Personen.
• Voor schade die ontstaat, sondern geennota
  werd genomen van deze gebruikershandleiding,
  aanvaardt de fabrikant geen aansprakelijkheid.
  De informatie in这家伙 tebruikershandleiding is als
  volgt gekenmerkt:

Gevaar!
Waarschuwing voor lichamelijk letsel of milieuschade.

Gevaar voor elektrische schok!
Waarschuwing voor lichamelijk letsel door elektrische schok.

Let op! Waarschuwing voor materièle schade.

4. Speciale veiligheidsvoorschriften

De volgende restrisico's zijn principeel aanwezig bij persluchtapparatuur en konnen ook nicht volledig door veiligheidsmaatregelen worden geelimeeer:

4.1 Letselgevaar door vrijkomende perslucht en onderdelen, die door de perslucht worden meegesleurd!

-Richt de perslucht nooit op mensen of dieren.
- Zorg ervoor, dat alle gebrukke persluchtapparaten en toebehoren geschickt voor de werkdruk of via een drukregelaar worden aangesloten.
-Houd erijdens het losmaken van desnelkoppeling rekening mee, dat de in de

persluchtslang aanwezige perslucht plotseling onntsnapt. Houd waarom het los te makeuiteinde van de persluchtslang vast.
- Controller of alle schroefverbindingen algtd stevig zich vastgedraaid.
-Voer nooit zich reparaties uit aan het apparataa! Alleen gekwalificeerd personeel mag reparaties aan compressoren, drukvaten en pneumatische apparaten uitvoeren.

4.2 Gevaar door oliehoudende perslucht! (Basic 250-24 W, Basic 250-50 W)

• Gebruik oliehoudende perslucht uitsluitend voor pneumatisch gereedschap, dat geschikt is voor oliehoudende perslucht.
• Gebruik een persluchtslang voor oliehoudende perslucht Niet voor pneumatisch gereedschap, dat Niet geschikt is voor oliehoudende perslucht.
  Vul autobanden enz. nicht met oliehoudende perslucht.
• Door de Dienovereenkomstige filter können oliedeeltjes uit de perslucht worden verwijderd. Zo kan een door olie gesmeerde compressor ook worden gezruikt voor persluchtgereedschap, dat een olievrije perslucht behoeft.

4.3 Gevaar voor brandwonden aan de oppervlakken van de persluchtvoerende onderdelen!

• Laat het apparaat voor onderhoudswerkzaamheden afkoelen.

4.4 Gevaar voor verwondingen en kneuzingen aan bewegende delen!

• Neem het apparaat nooit in gebruik zonder gemonteerde verilgheidsvoorziening.
• Houd er rekening mee, dat het apparaat na het bereiken van de minimale druk automatisch start! - Controller of het apparaat geschieren is van het stroomnet alvorens onderhoudswerkzaaamheden uit te voeren.
• Controleer dat zich tijdens het inschakelen (bijvoorbeeld na onderhoudswerkzaamheden) geen montagegereedschap of losse onderdelenmeer in het apparatusaat bevinden.

4.5 Gevaar door onvoldoende persoonlijke beschermingsmiddelen!

Draag gehoorbescheming.
Draag een veiligheidsbril.
Draagijdens stofgenererende werkzaaamheden of als voor de gezondheid gevaarlijke gassen, nevel of damp ontstaat een adembescherming.
Draag geschikte werkkleding.
Draag slipvast schoeisel.

4.6 Gevaar door gebreken aan het apparaat!

-Zorgdathetelektrischapparaatevenalsde toebehorengoodgoudherhoadenworden.Neem hierbijdeonderhoudsvoorschriftinenacht.
- Controleer het apparaat voor iedere ingebruikname op eventuele beschadigingen: Voor het verdere gebruik van het gereedschap要去en veilgheidsuitrustingen, verilgheidsvoorzieningen oflicht beschadigde onderdelen zorgvuldig worden onderzocht op optimaal en correct functioneren. Een beschadig apparaat mag pas weeer worden gebruikt nadat het deskundig is gerepareerd.
- Controleer of de scharnierende onderdelen correct functioneren en nicht klemmen. Alle onderdelen dieren jeust gemonteerd te zich en te voldoen aan alle voorwaarden om een goede werkking van het elektrisch apparaat te garanderen.
- Laat beschadigde beveiligingen of onderdelen deskundig en door een gekwalificierdevakman herstellen of verrangen.

4.7 Overige veiligheidsinstructies

• Neem de bijzondere veiligheidsinstrumentes in de betreffende hoofdstukken in acht.

• Neem eventueel de speciale richtlijnen-of ongevalpreventievoorschriften voor de omgang met compressoren en pneumatisch gereedschap van de beroepsvereniging in acht.

• Neem de wettelijke voorschriften voor het gebruik van te controeren Installaties in acht.
  -Houd erijdens gebruik en opslag van het apparaat rekening mee,Dat vrijkomend condensaat en andere hulpstoffen de omgeving kunnen verontreinigen en schade aan het milieu kunnenveroorzaken.
• Houd rekening met omgevingsinvloeden.

4.8 Symbolen op het apparaat (afhankelijk van het model)

Lees de gebruikershandleiding.

Waarschuwing voor persoonlijk letsel door het aanraken van hete onderdelen.

Veiligheidsbril dragen.

Draag gehoorbescherming.

Waarschuwing voor de automatische start.

Waarschuwing voor gevaarlijke elektrische spanning.

Gewaarborgde geluidsvermögensniveau.

4.9 Veiligheidsvoorzieningen

Veiligheidsventiel

Het veerbelaste veiligeidsventiel (4) worden geactivee, indien de toegestane maximale druk worden overschreden.

5. Overzicht

Zie pagina 2.

1 Compressor
2 Drukreservoir
3 Condensventie
4 Veiligheidsventiel
5 Perslucht aansluiting (snelkoppeling), geregelde perslucht
6 Manometer regeldruk
7 Drukregelaar
8 Manometer keteldruk
9 Aan-/uit-schakelaar
0 Motorbeveiligingsschakelaar
1 Luchtfilter / luchtfilterbehuiizing
2 Olie-afsluitdop
3 Oliekijkglas
4 Olieaftapplug *
5 Transportgreep
afhankelijk van model /uitvoering

6. Ingebruikname

6.1 Montage (afhankelijk van het model)

1. Monteer de WIelen zoals aangegeven (zie afb. A, pagina 3).
2. Monteer de rubberen voetjes zoals aangegeven (zie afb. B, pagina 3).
3. Schroef de meegeleverde luchtfilter (11) op de luchtinlaat (zie afb. C, pagina 3).

6.2 Condensventiel controlleren

Controlee of het condensventiel (3) gesloten is.

6.3 Olie bijvullen (Basic 250-24 W, Basic 250-50 W)

Oliekwaliteit en -hoeveelheid (circa-opgaaf) zie hoofdstuk 12. Technische gegevens.

1. Olie-afsluitdop (12) eraf draaien.
2. Olie tot het midden van het oliekijkglas (13) of de marketing vullen.
3. Olie-afsluitdop (12) weer erop draien.

6.4 Opstelling

De plaatswaar het apparaat worden neergezet moet voldoen aan de volgende eisen:

Droog, vorsvrij
- Stevige, horizontale en vlakke ondergrond

Gevaar!

Door foutieve installment hunnen ernstige ongelukken ontstaan.
- Beveilig het apparaat gegen wegrollen, kantelen en glijden.
- Veiligheidsvoortzieingen en bedieningselementen要去rij toegankelijk zijn.
(Basic 250-24 W, Basic 250-50 W) Apparaat Niet op de lijkant plaatsen. Er kan olie uit het apparaat lekke!

6.5 Transport

Basic 250-24 W, Basic 250-50 W Apparaat net op de lijkant plaatsen. Er kan olie uit het apparaat lekker!
Trek het apparaat Niet aan de slang of het netsnoer. Apparaat met behulp van de transportgreep (15) transporteren.

7. Bediening

7.1 Netaansluiting

Gevaar! Elektrische spanning.

Gebruik het apparaat uitsluitend in een droge omgeving.

Gebruik het apparaat alleen aan een stroombron, die voldoet aan de volgende eisen: Stopcontact要去 volgens de voorschriften geinstalleerd, geaard en getest zich; Beveiliging conform de technische gegevens.

Het snoer要去 gelegd worden dat het de werkzaamheden Niet kan bemoeilijken en dat het snoer Niet beschadigd kan raken.

Controleer iedere keer of het apparaat isuitgeschakeld,voordat u de netstekker in hetstopcontact steekt.

Het snoer moet beschermd worden gegen但它, bijtende vloeistoffen en scherpe randen.

Gebruik uitsluitend verlngsnoeren met voldoende doorsnede (zie hoofdstuk 12. Technische gegevens).

Gebruik verleungsnoeren voor gebruik buitenshuis.
Gebruik in de open lucht alleen hiervoortoegelaten en overeenkomstig gekenmerkteverleungsnoeren.

Schakel de compressor niet UIT door aan de netstekker te trekken, maar met behulp van de aan-/uit-schekelaar.

Schakel allijd een aardlekschakelaar (RCD) met een max. aanspreekstroom van 30mA voor de machine.

7.2 Perslucht genereren

1. Apparaat met behulp van de aan-/uit-schakelaar (9) inschakelen en afwachten, totdat de maximale keteldruk worden bereikt (compressor worden UITgeschakeld). De keteldruk worden weergegeven op de keteldrukmanometer (8).

Regeldruk via de drukregelaar (7) instellen. De actuèle regeldruk worden weergegeven op de regeldruk-manometer (6).

Attentie!

De ingestelde regeldruk mag nicht hoger+zanden de maximale werkdruk van de aangesloten pneumatische gereedschappen!
2. Persluchtslang aan de persluchtaansluiting (5) aansluiten.
3. Pneumatisch gereedschap aansluiten. Nu kunt u met het pneumatisch gereedschap werken.
4. Schakel het apparaat UIT, als u Niet direct verder wilt werkken. Trek verzolgens de netstekkeruit het stopcontact.

NEDERLANDSnl

1. Condensaat van het drukreservoir dagelijks via het condensventiel (3) wet lately lopen.

8. Service en onderhoud

Gevaar!

Alvorens u met werkzaamheden aan het apparaat begint:

Apparaat uitschakelen. Netstekker UIT het stopcontact trekken. Wacht totdat het apparaat stil staat. Zorg ervoor, dat het apparaat en alle gebruekte pneumatische gereedschappen en toebehoren drukloos zijn.

Laat het apparaat en de gebruekte pneumatische gereedschappen en toebehoren afkoelen.

Na alle werkzaamheden aan het apparaat:

Alle veiligeheidsvoorzieningen wee in gebruik nemen en controleren. Controleer dat zich geen gereedschap of soortgelijke meer in het apparatus bevindt.

Andere dan de in dit hoofdstuk beschreiben onderhouds- of reparatiewerkzaamheden mogenuitsluitend door geschoold personeel wordenuitgevoerd.

8.1 Belangrijke informatie

Onderhoud en controles moeten volgens de wettelijkke eisen conform de installation en de gebruikswijze van het apparatusaat worden gepland en uitgevoerd.

Toezichthoudende autoriteiten können de indiening van de juiste documentatie verlangen.

8.2 Regelmatig onderhoud

Lederekeerhoorthebegin van dewerkzaamheden

• Persluchslangen controlleren op beschadigingen; Indien nodig verrangen.
  -Schroefverbindingen op goede zitting controleren en indien nodig aantrekken.
  Aansluitkabel op beschadigingen controeren en indien nodig lately verrangen door een elektricien.

Dagelijks

• Condensaat van het drukreservoir via het condensventiel (3) weg laten lopen.

Na elke periode van 50 bedrijfsuren

• Functionaliteit van het veriligeidsventiel (4) controlleren: De kelt moet onder druk staan (bij voorkeur tenminste 80% van de maximale druk). Dekartelschroef van het veriligeidsventiel (4) met de hand谈起 den klok in draaien, totdat de perslucht hoortbaar ontsnapt. Veriligeidsventiel (4) waar sluiten: dekartelschroef met de hand met de klok mee draaien, tot aan de aanslag vast draaien. Moct er zichs bij een volledig geopend veriligeidsventiel geen perslucht ontwijken, moet de compressor worden uitgeschakeld en mag hij vanwege de verilheid Niet verdier gebruikt worden! Veiligeidsventiel (4) latentervangen, zie hoofdstuk 9. Reparatie.

Luchtfilter (11) reinigen (zie afb. D, pagina 3).
-(Basic 250-24 W, Basic 250-50 W) Oliestand van de compressor via het oliekijkglas (13) controleren en indien nodig bijvullen. (Zie hoofdstuk 6.)

Na elke periode van 250 bedrijfsuren

Luchtfilter (11) reinigen of verrangen (zie afb. D, pagina 3).

Na elke periode van 500 bedrijfsuren

(Basic 250-24 W, Basic 250-50 W) Oie volledig. wet lately loosen via de olieaftapplug (14) en verrangen. (Zie hoofdstuk 6.)

Na elke periode van 1000 bedrijfsuren

• Inspectie uit laten voeren in een serviceworkplaats. Hierdoor worden de levensduur van de compressor aanzienlijk verhoogd.

8.3 Apparaat bewaren

1. Apparaat uitschakelen en netstekker eruit trekken.

2. Maak het drukreservoir en alle aangesloten pneumatische gereedschappen drukvrij.

3. Condensaat van het drukreservoir via het condensventiel (3) weg laten lopen.

4. Apparaat op een dergelijkme manier bewaren, dat onbevoegden het Niet in gebruik konnen nemen.
5. (Basic 250-24 W, Basic 250-50 W) Apparaat niet op de zichkantplaatsen. Er kan oèle uit het apparaat lekkerken!

Attentie!

Het apparaat Niet in de openlucht of in een vochtige omgeving bewaren.

Bij vorstgevaar

Attentie!

Vorst (< 5^) brengt onherstelbare schade aan het apparaat en de toebehoren aan odomat deze aktijd water bevatten! Als er kans op vorst bestaat,要去 het apparaat samen met de toebehoren worden opgeborgen.

9. Reparatie

Gevaar!

Reparaties aan deze gereedschappen mogen alleen uitgevoerd worden door elektromonteurs!

Neem voor gereedschap van Metabo dat gerepareerd dien te worden contact op met uw Metabo-vertegenwoordig. Zie voor adressen www.metabo.com.

Lijsten met reserveonderdelen kurz u via www.metabo.com downloads.

Het condensaat uit het drukreservoir bevat olierementen /of milieubelastende verontreinigingen.Verwijder het condensaat op een milieuvriendelijke manier via het KCA!

Gevaar!

(Basic 250-24 W, Basic 250-50 W) Verwijder de afgedankte olie uit de condensator op een milieuvriendelijke manier via het KCA!

Neem de nationale voorschriften in acht voor een milieuvriendelijkke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Uitsluitend voor EU-landen: Geef uw gereedschap nooit met het huisvuiel mee! Volgens de Europese richtlij 2012/19/EU

inzake gebruekte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oude apparaten gescheden te worden ingezameld en op milieuvriendelijk wijze te worden afgevoerd.

11. Problemen en storingen

Gevaar!

Alvorens u met werkzaamheden aan het apparaat begint:

Apparaat uitschaken. Netstekkeruit het stopcontact trekken. Wacht totdat het apparaat stil staat. Zorg ervoor, dat het apparaat en alle gebruikte pneumatische gereedschappen en toebehoren drukloos zijn. Laat het apparaat en de gebruikte pneumatische gereedschappen en toebehoren afkoelen.

Verdere werkzaamheden dan de in dit hoofdstuk beschreiben werkzaamheden mogen allelen worden uitgevoerd door een gekwalificeerde elektricien of het service-center in uw land.

Na alle werkzaamheden aan het apparaat:

Alle veiligheidsvoorzieningen wee in gebruik nemen en controleren. Controleer dat zich geen gereedschap of soortgelijke mer in het apparaat bevindt.

De compressor werkt nicht:

• Er is geen netspanning.
• Controleer het snoer, de stekker, het stopcontact en de zekering.
• De netspanning is te laag.
• Gebruik verlengsnoeren met voldoende doorende (zie hoofdstuk 12. Technische gegevens). Als het gereedschap koud is: Verlengsnoer vermeiden. Als het gereedschap koud is: Laat de druk van het drukreservoir ontsnappen.
• De compressor werd uitgeschakeld door aan de netstekker te trekken toenwij het apparaat nog was ingeschakeld.
• Compressor met behulp van de aan-/uitschakelaar (9) in eerste instantie uitschakelen en verrolgens weer inschakelen.
• De motor is oververhit, bijv. door onvoldoende koeling (koelribben afgedekt).
• Compressor met behulp van de aan-/uitschakelaar (9) uitschakelen.
  Oorzaak van de oververhitting verhelpen.
  Ongeveer tien minutes lately afkoelen
  Alleen bij het model met
  Motorbeveiligingsschakelaar (10):
  Motorbeveiligingsschakelaar (10) controlleren, indien nodig resetten door in te drukken. Zie afb. E, pagna 3.
• Compressor met behulp van de aan-/uitschakelaar (9) opnieuw inschaken.

Compressor draait zonder voldoende druk op te bouwen.

• Condensventiel lekt.

• Controller of het condensventiel (3) gesloten is.
  -Afdichting van de ventielschroef controeren, indien nodig verrangen.

• Terugslagkle lekt.
  Terugslagklep in een service-werkplaats lately reviseren.

Pneumatisch gereedschap krijgt nicht voldoende druk.

• Drukgregelaar is nicht ver genoeg open gedraaid.
  Drukregelaar (7) verder open draaien.
• Slangverbinding:tussen compressor en pneumatisch gereedschap lekt.
• Slangverbinding controleren; beschadigde onderdelen indien nodig verrangen.

Toelichting op de gegevens van pagina 3. Wijzigingen en technische verbeteringen voorbehonden.

A = z u i g k r F = v u l v e Loff =effectieve levering bij 80% max. druk p = m a x . d V=ketelgrootte
a = aantal luchtuitlaten
z = aantal cilinders
n0 =max.toerental
P1 =nominalvermogen
U =aansluitspanning
=nominate stroom
F_ =min. beveiling
IP =beschermingsklasse
G =maximale totale lenghte en diameter van de verlengsoeren
A = a f m e Tmax =max. opslag-/bedrijfstemperatuur
Tmin =min. opslag-/bedrijfstemperatuur
Oel =Hoeveelheid olie en kwaliteit bij het verversen van de olie (afhankelijk van het model)
m = gewicht
^* = De levensduur van enkele componenten zoals bijv. de afdichting in de terugslagklep worden duidelijk verminderd, als de compressor bij hoge temperaturen (max. opsgl-/bedrijsttemperatuur en hoger) worden gebruikt.
** = Bij temperatenere onder de min. opslag-/ bedrijstemperatuur bestaat vorstgevaar voor het condensaat en drukreservoir.
De vermelde technische gevevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm).

Emissiewaarden Deze waarden makeen een beoordeling van de emissie van het gereedschap en een vergelijkking van de verschillende gereedschappen möglichk. Afhankelijk van het gebruik, de toestand van het gereedschap of het inzetgereedschap kan daadwerkelijke belasting hoger of lager uityallen. Neem voor de beoordeling pauzes enfasen met een lagere belasting in aanmerking. Bepaal op basis van de overeenkomstig aangepaste taxatiewaarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.

Typische A-gekwaliffeerd geluidsniveau: LPA =geluidsdrukniveau LWA =geluidsvermögensniveau L_WA(G) =gegarandeerd geluidsvermögensniveau conform 2000/14/EG

KpA, KWA= onzekerheid Draag gehoorbescherming!

Gegevens op het typeplaatje:

A Fabrikant
B Artikel-, versie-, seriennummer
C Apparaatbenaming
D Aansluitspanning/frequentie
E Nominal opgenomen vermogen
F Nominate stroom/beschermingsgraad
G Max. toerental
H Max. druk
ICE-markering - Dit apparaat voldoet aan de EU-richtlijnen overeenkomstig de conformiteitsverklaring
J Bouwjaar
K Zuigkracht
L Vulvermogen
M Toerental condensator
N Aantal cilinders
Ketelgrootte
P Afvalsymbool (zie hoofdstuk 10.)

ITALIANOit
