| Produkttype | Stempelkompressor |
| Merke | Metabo |
| Modell | Basic 28050 W OF |
| Bruk | Profesjonell |
| Smøringstype | Oljesmøring |
| Strømforsyning | 230 V / 50 Hz |
| Hovedfunksjoner | Produksjon av trykkluft for pneumatiske verktøy |
| Vedlikehold | Daglig tømming av kondensat, kontroll av oljenivå, rengjøring av luftfilter |
| Sikkerhet | Sikkerhetsventil, automatisk stopp, termisk beskyttelse |
| Reservedeler | Tilgjengelig via Metabo, reparasjon av kvalifisert tekniker |
| Medfølgende tilbehør | Luftfilter, oljeplugg, hjul og gummiføtter (avhengig av modell) |
| Transport | Transportbøyle, ikke dra i slangen eller kabelen |
| Installasjonsforhold | Tørt, horisontalt underlag, frostfritt |
| Oppbevaring | Frostfritt, tøm kondensat, ikke legg på siden |
| Samsvar | CE |
| Reparasjoner | Kun av kvalifisert elektriker, kontakt Metabo |
| Miljøvern | Avhend brukt olje og kondensat via oppsamlingssteder |
| Sikkerhetssymboler | Les bruksanvisningen, bruk hørsel- og øyevern |
Ofte stilte spørsmål - Basic 28050 W OF METABO
Brukerspørsmål om Basic 28050 W OF METABO
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Kompressor i PDF-format gratis! Finn veiledningen din Basic 28050 W OF - METABO og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. Basic 28050 W OF av merket METABO.
BRUKSANVISNING Basic 28050 W OF METABO
Varnar for personskada av elektricitet.
Varning!
Varnar for sakskada.
4. Särskilda sakerhetsanvisingar
8.3 Forvaring av maskinen

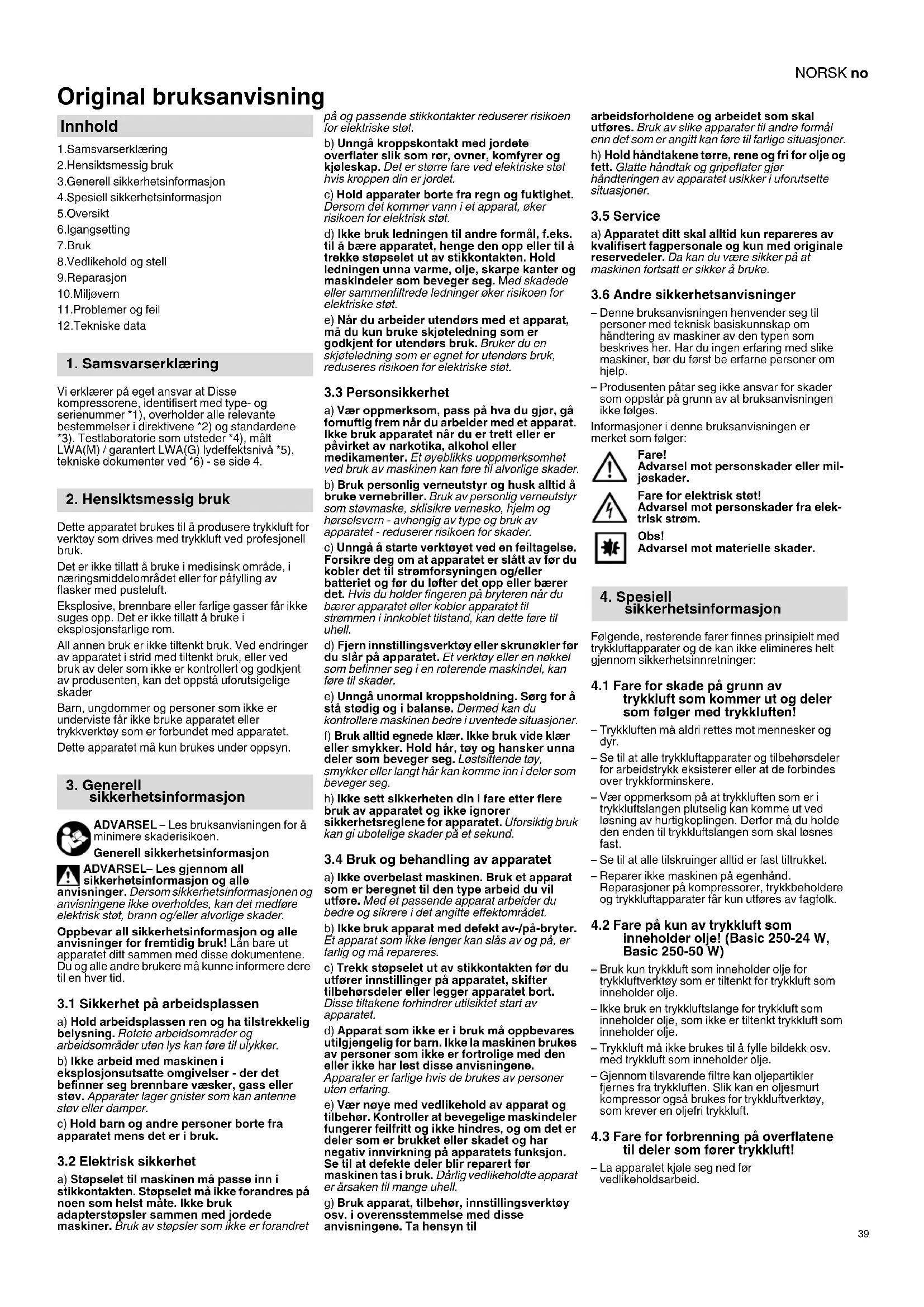

Original bruksanvisning
Innhold
1.Samsvarserklaering
2.Hensiktsmessig bruk
3.Generell sikkerhetsinformasjon
4.Spesiell sikkerhetsinformasjon
5.Oversikt
6.lgangsetting
7.Bruk
8.Vedlikehold og stell
9.Reparasjon
10.Miljovem
11.Problemer og feil
12.Tekniske data
1. Samsvarserklaering
Vi erklærer pa eget ansvar at Disse kompressorene, identifiszert med type- og serienummer *1), overholder alle relevante bestemmelser i direktivene *2) og standardene *3). Testlaboratoire som utsteder *4), malt LWA(M)/garantert LWA(G) hydefektsniva *5), tekiske dokumente ved *6)-se side 4.
2. Hensiktsmessig bruk
Dette apparatet brukes til à produsere trykkuft for verktoy som drives med trykkuft ved profesjonell bruk.
Det er ici tilla bruke i medisinsk omrade, i naeringsmiddelomradet ellor for pafylling av flasker med puseluft.
Eksplusive, brennbare erler farlige gasser farrkke suges opp.Det er icke tillatt a bruke i eksplosjonsfarlige rom.
All annen bruk er/DDtienkt bruk. Ved endringer av apparatet i strid med tiltenkt bruk, ell er ved bruk av deler som/DDke er kontrlertert og godkjent av produsenten, kan det oppsta uforutsigelige skader
Barn, undgdommer og personer som/DD er undervisie fär ikke bruke apparatet etter tykkykretkjor som er forbundet med apparatet.
Dette apparatet mä kun brukes under oppsyn.
3. Generell sikkerhetsinformasjon
ADVARSEL - Les bruksanvisingen for a minimere skaderisikoen.
Generell sikkerhetsinformasjon
ADVARSEL- Les gjennom all sikkerhetsinformasjon og alle
anvisninger. Dersom sikkerhetsinformasjonen og anvisinengene我已经 konkerver, kan det medfore elektrisk stot, brann og/eller alvorlige skader.
Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk! Lán bare ut apparatet dittSAMen med disse dokumentene. Du og alle andre brukere maku kinne informere dere til en hver tid.
a) Hold arbeidsplassen ren og ha tilstrekkelig belysning. Rotete arbeidsomrager on arbeidsomrader uten lys kan fore til ulykker.
b) Ikke arbeid med maskinen i eksplosjonsutsatte omgivelser - der det befinner seg brennbare vasker, gass aller stov. Apparater lager gnister som kan antenna stav erler damper.
c) Hold barn og andre personer borte fra apparatet mens det er i bruk.
3.2 Elektrisk sikkerhet
a) Stopselet til maskinen mä passerinn i stikkontakten. Stopselet mä参加会议 forandres pa noen som helst mate. IkkeBruk adapterstoppsler sammen med jordee maskiner.Bruk av stopser som ikke er forandret
pá og passende stikkontakter reduserer risikoen for elektriske stat.
b) Unnga kroppskontakt med jordete overflater sik som ror, ovner, komfyrer og kjoeskap. Det er stare fare ved elektriske stat hvis kroppen din er jordet.
c) Hold apparater borte fra regn og fuktighet. Dersom detkommen vann i et apparat, oker risikoen对该 elektrisk stot.
d) lkke bruk ledningen til andre formal, f.ecks. til á bare apparatet, henge den opp erl til á trekke stopselet ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter og maskindeler som beveger seg. Med skadede ell sommenfiltrede ledninger öker risikoen for elektriske stot.
e) Nár du arbeider utendørs med et apparat, ma du kun bruke skjeteledning som er godkjent for utendørs bruk. Bruker du en skjeteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske stot.
3.3 Personsikkerhet
a) Vær oppmerksom, pass pa hva du gjør, gå fornuftig frem när du arbeider med et apparat. IkkeBruktapparet när du er trett erer pavirket av narkotika, alkohol er melidikamenter. Et oyebliks uoppmerksomhet ved Bruk av maskinen kan fore til alvorlige skader.
b) Bruk personlig verneutstyr og husk alltid a bruke vernebriller. Bruk av personlig verneutstyr som stovmaske, sklisikre vernesko, hjelm og horselsvern - avhengig av type og brukv apparentet - reduserer risikoen for skader.
c) Unngä起到 verktoyet ved en feitagelse. Forsikre deg om at apparatuset er slatt av for du kobler det til stromforsyninger og/eller batteriet og for du loffer det opp elber beer det. Hvis du holder fingeren pa bryteren nar du baler apparatuset erer kobler apparatuset til strommen iinnkoblet tilstand, kan ditte fore til uhell.
d) Fjern innstillingsverktoy eller skrunokler for du slar pa apparatet. Et verktoy erer en nokkel som be finner seg i en roterende maskindel, kan fore til skader.
e) Unnga unnormal kroppsholdning. Sorg for a sta stodig og i balanse.Dermed kan du kontroliere maskinen bedre i uventede situasjoner.
f) Bruk alltid egnede klær. Ikkebru kvide klær eller smykker.Hold här, toy og hansker unna deler som beveger seg.Lostsittende toy, smykker ell er langt här kan komme inn i deler som beveger seg.
h) Ikke sett sikkerheden din i fare etter flere bruk av apparatet og elleignorer sikkerhetsreglene for apparatet. Uforsiktig bruk kan gi ubotelige skader på et sekund.
3.4 Bruk og behandling av apparatet
a) Ikke overbelast maskinen. Bruk et apparat som er beregnet til den type arbeid du vil utfore. Med et passende apparat arbeider du bedre og sikrere i det angitte effektomradet.
b) Ikke bruk apparat med defekt av-/pa-bryter. Et apparat som ilke longer kan slas av og pa, er farlig og ma reparere.
c) Trekk stopselet ut av stikkontakten for du utforer innstillinger pa apparatet, skifter tilbehorsdeler erler legger apparatet bort. Disse tiltakeneforhindrer utilsiktet start av apparatet.
d) Apparat som ici er i bruk ma oppbevares utilgengelig for barn. lkke la maskinen brakes av personer som ici er fortrolige med den ell er ici har lest disse anvisingene. Apparater er farlige hvis de brakes av personer uten erfaring.
e) Vær noy e med vedlikehold av apparat og tilbehør. Kontroller at bevegelige maskindeler fungerer feilfritt og ikke hindres, og om det er deler som er brukket eller skadet og har negativ innvirkning på apparatets funksjon. Se til at defekte deler blir reparert for maskinen tas i bruk. Dárlig vedlikeholdte apparat er ársaken til mange uhell.
g) Bruk apparat, tilbehör, innstillingsverktöy osv. i overensstemmelse med disse anvisinengene. Ta hensyn til
arbeidsforholdene og arbeidet som skal utfores.Bruk av slike apparater til andre formaI enn det som er angitt kan fore til farlige situasjoner. h) Hold handtakene tore, rene og fri for olje og fett.Glatte handtak og gripeflater gjor handteringen av apparatuset usikker i uforutsette situasjoner.
3.5 Service
a) Apparatet ditt skal alltid kun repareres av kvalifisert fagpersonale og kun med originalereservedeler.Da kan du vare sikker pa at maskinen fortssir sikker a bruke.
3.6 Andre sikkerhetsanvisninger
- Denne bruksanvisingen henvender seg til personer med tekisk basiskunnskap om handtering av maskiner av den typen som beskrives her. Har du ingen erfaring med slike maskiner, bo r du forst be erfarne personer om hjelp.
- Produsenten patar seg/DDke ansvar for skader som oppstar pa grunn av at braksanvisningen icke folges.
Informasjoner i donne bruksanvisningen er merket som folger:
Fare!
Adversel mot persorskader aller miljøskader.
Fare for elektrisk stot!
Adversel mot persanskader fra elektrisk strom.
Obs!
Adversel mot materielle skader.
4. Spesiell sikkerhetsinformasjon
4.1 Fare for skade pa grunn av trykkuft som kommer ut og deler som folger med trykkuftten!
-Trykkuften ma aldri rettes mot mensesker og dyr.
- Se til at alle trykkiuftapparater og tilbehorsdeler for arbeidstrykk eksvisterer erler at de forbinds over trykkaforminskere.
- Vær oppmerksom på at trykkuften som er i trykkuftsflangen plutselig kan komme ut ved losning av hurtigkoplingen. Derfor ma du holde den enden til trykkuftsflangen som skal losnes fast.
- Se til at alle tilskruinger alltid er fast tiltrukket.
- Reparer icike maskinen a egenhand. Reparasjoner a kompressorer,trykkbeholdere og trykkuftapparaterfar kun utofes av fagfolk.
4.2 Fare pa kun av trykkuft som innehmer olje! (Basic 250-24 W, Basic 250-50 W)
- Bruk kun trykkluft som inneholder olje for trykkluftverktoy som er tiltenkt for trykkluft som inneholder olje.
- Ikke bruk en trykkuftslange for trykkuft som inneholder olje, som ici er tiltenkt trykkuft som inneholder olje.
-Trykkuft ma seks brukes til a fylle bildekk osv. med trykkuft som inneholder olje.
Gjennom tilsvarende filtre kan oljeparticler fjernes fra trykkuften. Slik kan en oljesmurt kompressor ogsa brukes for trykkuftverktoy, som krever en oljefri trykkuft.
4.3 Fare for forbrenning på overflatene til deler som forer trykkuft!
-La apparatet kjole seg ned for vedlikeholdsarbeid.
NORSKno
4.4 Fare for personskade og innklemming i bevegelige deler!
- Ikke bruk apparatet uten at beskyttelsessinnretningene er montert.
- Vær oppmerksom på at apparatet starter automatisk nár min. trykk oppnäs! - Før du begyinner vedlikeholdscarbeider skal dusorskre deg om at maskinen er skil fra stromnettet.
Nar du kobler inn elektroverktoyet (for eksempel etter vedlikeholdserbeider) skal du forsikre deg om at det ikke ligger igjen verktoy erller lose deler i elektroverktoyet.
4.5 Fare ved utilstrekkelig personlig verneutstyr!
-Bruk hørselsvern.
Bruk vernebriller.
- Ved arbeid som danner stov, aller dersom farlig gass, taxe eller damp oppstar, ma du bruke andedrettsmaske.
-Bruk e gnet arbeidstoy
Bruk sklifaste ske.
- Stell elektrapparatet og tilbehoret omhyggelig. Følg vedlikeholdsforskrittene.
- Før haver bruk ma apparatet kontrolleres for eventuelle skader: Før videre bruk av apparatet ma sikkerhetsinnretninger, verneutstyr uller deler medindre skader kontrolleres noye, slik at det kan slas fast at de virker feilfritt og forskriftsmessig. En skadet maskin skal ikke tasi bruk igjen for den har blitt reparert av en fagperson.
- Kontroller om de bevegelige delene
funksjonerer feilfritt og seks klemmer. Samtige
deler må vår riktig montert og oppfylle alle
driftsvilkär forå sikre feilfri drift av
elektroapparatet. - Skadede verneinnretninger aller deler ma repareres riktig aller skiftes ut av et anerkjent verksted.
4.7 Andre sikkerhetsanvisninger
-Folg de spelsielle sikkerhetsvenisningene i hvert kapittel.
- Følg eventuelt yrkesorganasjoners forskritter eller ulykkesforebyggende forskritter for bruk av kompressorer og trykkluftverktøy.
- Vær oppmerksom på de lovmessige forskrittene for drift av anlegg som ma overvåkes.
Vær oppmerksom pa at kondensat og andre driftsstoffer som kommer ut kan skitne til omgivelseng og fere til miljoskader ved drift og lagring av apparatet.
-Ta hensyn til pavirkninger fra miljoet.
4.8 Symboler pa apparatet (avhengig av modell)
Les bruksanvisingen.
Adversel mot personskader pga. beroring av varme deler.
Bruk vernebriller.
Bruk horselsvern
Adversel mot automatisk start.
Varsel om farlig, elektrisk spunning.
Garantert lydefeftknivá.
4.9 Sikkerhetsinnretninger
Sikkerhetsventil
Den fjaerbelastede sikkerhetsventilen (4) starter, dersom tillatt maks. trykk overskrides.
5.Oversikt
Se side 2.
1 Kompressor
2 Trykk beholder
3 Kondensatvlop
4 Sikkerhetsventil
5 Trykkluftforbindelse (hurtigkopling), regulert trykkluft
6 Manometer reguleringstrykk
7 Trykkregulator
8 Manometer kjeltrykk
9 Pá / av bryter
10 Motorvernbryter
11 Luftfilter / luftfilterhus
12 Olje-laseskrue
13 Olje-seglass
14 Olje-tappeskrue
15 Transporthandtak
* avhengig av modell / utstyr
6. Igangsetting
6.1 Sammenbygging (modellavhengig)
- Monter hjulene som avbildet (se bilde A, side 3).
- Monter gummifottene som avbildet (se bilde B, side 3).
- Skru vedlagt luftfilter (11) på luftinngangen (se bilde C, side 3).
6.2 Kontroller kondensatavlop
Oljekvalitet og mengde (ca. opplysning) se kapittel 12.Tekniske data.
- Olje-laseskrue (12) skrus ut.
- Fyll pa olje til midten av olje-seglasset (13)
eller til markeringen. - Olje-laseskrue (12) skrus inn igjen.
6.4 Oppstilling
Oppstilingsstedet til apparatet ma oppfylle folgende krav:
- Tørt, beskyttet mot frost.
- Fast, vannrett og jevnt underlag.
Det kan oppsta alvorlige ulykker ved feil oppstilling.
- Apparatet mā sikres mot ā rulle bort, velte og skli.
- Sikkerhetsinnretninger og betjeningselementer ma alltid varelettigjengelige.
(Basic 250-24 W, Basic 250-50 W) Apparatet ma参加会议的。
6.5 Transport
(Basic 250-24 W, Basic 250-50 W) Apparatet ma参加会议的。
- Ikke trekk apparatet etter slange aller nettkabel. Apparatet ma transporteres etter transporthandtaket (15).
7. Bruk
7.1 Stromtilkobling
Fare! Elektrisk spunning.
Bruk apparatet kun i torre omgivelser.
Apparatet maku kun brukes med en stromkilde som oppyller folgende krav: Stikkontakter ma vare forskriftsmessig installerte, jordet og testet; vern tilsvarende tekniske data.
Legg ut den elektriske kabelen slick at den/DD hinder arbeitet og/DD kan skades.
Se alltid til at apparatet er slatt av, for du setter kontakten i stikkontakten.
Den elektriske kabelen违法犯罪 situations for varme, aggressive væsker eller skarpe kanter.
Bruk kun skjoteledning med tilstrekkelig ledertverrsnitt (se kapittel 12.Tekniske data).
Bruk skjoteledning for utendors Bruk, Ved utendors bru k m bare godkjente og merkedes skjoteledninger brukes.
Ikke slä kompressoren av ved ä trekke ut kontakten, men gjør dette med pa/av bryteren.
Sett alltid inn en jordfeilbryter (RCD) med maks. utloserstrom pa 30 mA.
7.2 Opprette trykkluft
- Apparatet slas pa over pa/av bryter (9) og vent til maksimalt kjeltrykk er oppnadd (kompressor slar seg av). Kjeltrykkevis pa kjeltrykkets manometer (8).
Reguleringstryk stilles inn pa trykkregulator (7). Aktuelt reguleringstryk vises pa reguleringstrykmanometer (6).
OBS!
Innstitigeringstrykfar icke vaere hoyere enn maksimal driftstryk til forbundet trykkuftverktoy!
2. Trykkuftslange forbinds med trykkuftforbindelsen (5).
3. Trykkuftverktoy forbindes. Na kan du arbeide med trykkuftverktoyet.
4. Slå av apparatet nár du ikke skal arbeide
videre umiddelbart. Trekk ogsa ut kontakten.
5. Kondensvann i trykkbeholer tappes daglig pa kondensatvlopet (3).
8. Vedlikehold og stell
Fare!
For alt arbeid pa maskinen:
Slá av maskinen. Ta ut kontakten. Vent til apparatet stí r o. Se til at apparatet og alle trykkuftsverktóg tilbehördsdeler som brukes er uten trykk.
La apparatet og alle trykkuftsvertoy og tilbehorsdeler som brukes kjoles ned.
Etter alt arbeid pa maskinen:
Alle sikkerhetsinnretninger settes i drift igjen og kontrolleres. Se til at det ikke finnes noe verktoy erler lignende på ella i apparatuset.
Vedlikeholds-ller reparasjarsarbeider utover det som er beskrevet i dette kapittelet ma kun utfores av fagfolk.
8.1 Viktige informasjoner
Vedlikhold og kontROLLER ma planegges og utfores tilsvarende lovmessige standarder tilsvarende oppstilling og driftsmaten til apparatet.
Ansvarshavende for oppsyn kan kreve at det vises tilsvarende dokumentasjon.
8.2 Jevnlig vedlikehold
Fortheverarbeidsstart
- Kontrolleres trykkuftslanger for skader, ev. skiftes de ut.
- Kontroller at skruefester sitter fast, trekk til ved behov.
-Forbindelseskabelkontroleresfor skader,ev. skiftes den ut av elektriker.
Daglig
-Kondensvann i trykkbeholder tappes pa kondensatavlopet (3).
Hver 50. drifttime
-Kontroller at sikkerhetsventilen (4) fungerer korrekt:
Kjelen ma stä under trykk (helst minst 80% av makstrykk). Drei rifleskruen pa sikkerhetsventilen (4) for hand i retning mot klokken, til du hörer at trykkuften slipper ut. Steng sikkerhetsventilen iggen (4): trekk til rifleskruen for hand i retning med kokken, sä langt det gär. Hvis det ikke slipper ut trykkuften selv om sikkerhetsventilen er heltt äpen, skal kompressoren skrus av og av sikkerhetsgrun
tas ut av bruk! Skiffe av sikkerhetsventil (4): se kapittel 9. om reparasjon.
Lufffilter (11) renses (se bilde D, side 3).
(Basic 250-24 W, Basic 250-50 W) Oljeniväet til kompressoren kontrolleres pa olje-seglasset (13), ev. fylles det pa olje. (Se kapitell 6.)
Hver 250. drifttime
-Luftfilter (11) renses ell er skifles ut (se bilde D, side 3).
Hver 500. drifttime
(Basic 250-24 W, Basic 250-50 W) Pá olje-tappeskruen (14) tappes oljen helt og skiftes ut. (Se kapittel 6.)
Etter 1000 driftstimer
-La et fagverksted giennomfere en inspeksjon. Gjennom dette okes levetiden til kompressoren vesentlig.
8.3 Oppbevaraparat
- Slá av apparatet og ta ut kontakten.
- Trykkbeholderen og alle trykkuftverktoy som er forbundet settes i trykkloes tilstand.
- Kondensvann i trykkbeholer tappes pa kondensatvlopet (3).
- Apparatet ma oppbevares sik at det ikke kan startes av uvedkommenende.
- (Basic 250-24 W, Basic 250-50 W) Apparatet ma ikke legges på en side. Det kan renne ut olje!
OBS!
Ikke oppbevar maskinen ubeskyttet utendors ell i fuktige omgivelser.
Ved frostfare
OBS!
Frost (< 5 °C) kan ødelegge maskinen og tilbehøret, siden disse inneholder vann! Ved frostfare ma apparat og tilbehør demonteres og oppbevares frostfritt.
9. Reparasjon
Fare!
Reparasjoner på disse apparatene fär kun gjennomføres av elektrofagfolk!
Ta Kontakt med din Metabo-forhandler hvis du har et Metabo-apparat som ma repareres. Adresser finner du pa www.metabo.com.
Du kan laste ned resveredelslicer fra www.metabo.com.
10. Miljøvern
Fare!
Kondensvannet fra trykkbehoderen inneholder oljerester og/eller miljoskadelige forurensninger. Kondensvannet ma deponeres miljovennlig over tilsvarende samlesteder!
Fare!
(Basic 250-24 W, Basic 250-50 W) Den gamle oljen fra kompressoren ma deponeres miljovennlig over tilsvarende samlesteder!
Folg nasjonale forskritter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasse og tilbehør.
elektriske og elektroniskeprodukter og direktivets implementingi nasonjal rett, ma apparater som...,
ikke lenger skal brukes, samles separat og
returneres til et miljovenlig gjenvinningsanlegg.
11. Problemer og feil
Fare!
For alt arbeid pa maskinen:
Slä av maskinen. Ta ut kontakten. Vent til apparatet stär i ro. Se til at apparatet og alle trykkuftsfverktøy og tilbehorsdeler som brukes er uten trykk. La apparatet og alle trykkuftsfvertøy og tilbehorsdeler som brukes kjoles ned.
Ytterligere arbeid enn det som beskrives i dette kapittelet fár kun utfores av elektrikere ell er serviceavdelinger i landet ditt.
Etter alt arbeid pa maskinen:
Alle sikkerhetsnretninger settes i drift igjen og kontrolleres. Se til at det违法犯罪e noe verktoy erler lignende se erler i apparatet.
Kompressor starter/DD:
- Ingen elektrisk spunning.
- Kontroller kabel, stopsel, stikkontakt og sikring.
For lav nettspenning. - Bruk skjoteleding med tilstrekkelig ledertversnitt (se kapittel 12.Tekniske data). Nar apparatet er kaldt: Unngå skjoteleding. Nar apparatet er kaldt: Slipp ut trykk pa trykkkbeholer.
- Kompressor ble slätt av ved á trekke ut kontakten, mens den var igang.
-Kompressoren slas forst av med pa/av bryter (9), deretter pa igjen. - Motor overopphetet, f.eks. pá grunn av manglende kjøling (kjøleribber tildekket).
- Kompressor slas av med pa/av bryter (9).
- Arsaken for overopphetingen elimineres. La det kjoles ned i omtrent ti minutter.
-Kun ved utforelse med Motorvernbryer (10): Motorvernbryer (10) kontrolleres, ev. tilbakestilles ved a trykke inn. Se bilde E, side 3. - Kompressor slas pa igjen med pa/av bryter (9).
Kompressor gár, uten á bygge opp tilstrekkelig trykk.
Kondensatavlop lekker.
-
Se til at kondensatavlopet (3) er lukket.
-Pakningen til tappeskruen kontrolleres, skiftes ev. ut. -
Returventilen lekker.
-La returventilen vedlikeholds pa et fagverksted.
Trykkluftverktoy far icke nok trykk.
Trykkregulatoren er/DDreid nok opp.
-Trykkregulatoren (7) dreies mer opp.
- Slangeforbindelsen mellom kompressor og trykkuftverkoy lekker.
-Slangeforbbindelsen kontrolleres; skadde deler skiftes ev. ut.
12. Tekniske data
Forklaringer til opplysningene pa side 3.
Vi forbeholder oss retten til a gjore endringer som ffolge av tekniak utvikling.
A =Innsugningseffekt
F = Fyllieffekt
L_eff = Effektiv leveringsmengde ved 80%
maks. trykk
p = M a k s
V = K j e l
a = Antall luftavganger
Z
n0 =Maks.turtall
P1 =Nominelt effektopptak
U =Forbindelsesspenning
= Nominell strøm
F_ = Min.sikring
IP =Beskytteses
G =Maksimal total lengde og ledertversnitt til skjoteledninger
A = Dimensjoner(LxBxH)
Tmax =maks.lager-/driftstemperatur
Tmin =min. lager-/driftstemperatur
Oei =Oljemengde og kvalitet ved oljeskitte (modellavhengig)
m =Vekt
* = Levetiden til enkelte komponenter, f.eks. pakning i returventil, reduseres betydelig, dersom kompressoren brukes ved hoye temperaturer (maks. lager-/driftstemperatur og hoyere).
** = Ved temperaturer under min lager-/ driftstemporatur er det frostfare for kondensat i trykkbeholder.
Angitte tekniske data kan variere (i henhold til degjeldende standardene).
A Utslippsverdier
Disse verdiene gjor det mulig a ansla emisjonen fra apparatet og a sammenilnke ulike apparater. Avhengig av brussbetingelsene, tilstanden til apparatet og verktoyet, kan den faktiske belastningen vare hoyere aller lavere. Ta hensyn til arbeidspauser og perioder medindre belastining i vurderingen. Fastsett sikkerhetstiltak for brukeren auf grunn av tilpassede vurderingssverdier, f.eks. organisorasiske tiltak.
For oliekvalitet og-maengde (cirkaangivelse), se kapitel 12.Tekniske data.
-Tort, frostbeskyttet
- Fast, vandret og jævnt underlag
Fare!
A=Indsugningsydelse
F=Pafyldningsydelse
Leff =Effectiv forsyningsmaengde ved 80% maks. tryk
p=Maks.tryk V
a = Antal luftafange
z =Cylindrical
n0 =Maks. omdrejningstal
P1 =nominal optaget effekt
U =Tilslutningsspaending
=nominal strøm
F_ = min. sikring
IP =kapslingsklasse
G =Maksimal samlet lengde og tvarsnit pa forlaengerledninger
A=mal (LxBxH)
Tmax =maks. opbevarings-/driftstemperatur
Tmin =min. opbevarings-/driftstemperatur
