GEBRUIKSAANWIJZING EGBHP148 BLACK & DECKER

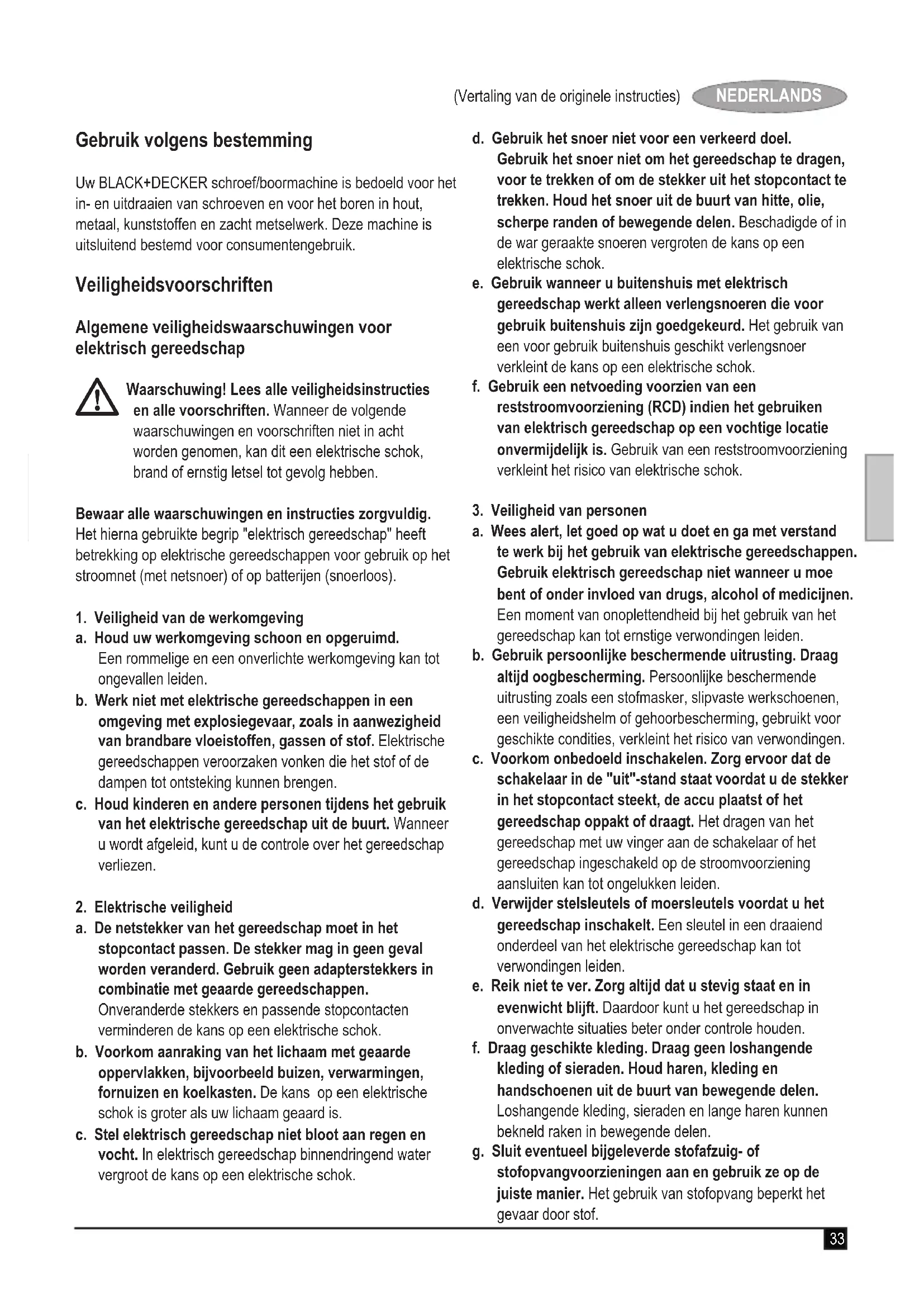

Gebruik volgens bestemming

Uw BLACK+DECKER schroef/boormachine is bedoeld voor het in- en uitdraaien van schroeven en voor het boren in hout, metaal, kunststoffen en zacht metselwerk. Deze machine isuitsluitend bestemd voor consumentengebruik.

Veiligheidsvoorschriften

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Waarschuwing! Lees alle veiligheidsinstrumentes en alle voorschriften. Wanner de volgende waarschuwingen en voorschriften nicht in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en instructies zorgvuldig. Het hierna gebruike begrip "elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) of op batterijen (snoerloos).

1. Veiligheid van de werkomgeving
   a. Houd uw werkomgeving schoon en opgeruimd.
   Een rommelige en een onverlichte werkomgeving kan tot ongevallen leiden.
   b. Werk nicht met elektrische gereedschappen in een omgeving met explosiegevaar, zoals in aanwezigheid van brandbare vloeistoffen, gassen of stof. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking{kunnen brengen.
   c. Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u worden afgeleid,kest u de controle over het gereedschap verliezen.
2. Elektrische verilgheit
   a. De netstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten verminderen de kans op een elektrische schok.
   b. Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld buizen, verwarmingen, fornuizen en koelkasten. De kans op een elektrische schok is groter als uw lichaam geaard is.
   c. Stel elektrisch gereedschap nicht bloat aan regen en vocht. In elektrisch gereedschap binnendringend water vergroot de kans op een elektrische schok.

d. Gebruik het snoer Niet voor een verkeerd doel. Gebruik het snoer Niet om het gereedschap te dragen, voor te trekken of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of in de war geraakte snoeren vergroten de kans op een elektrische schok.
e. Gebruik wanner u buitenshuis met elektrisch gereedschap werkt alleen verlengsnoeren die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikt verlengsnoer verkleint de kans op een elektrische schok.
f. Gebruik een netvoeding voorzien van een reststroomvoorziening (RCD) indien het gebruiken van elektrisch gereedschap op een vochtige locatie onvermijdelijk is. Gebruik van een reststroomvoorziening verkleint het risico van elektrische schok.

a. Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van elektrische gereedschappen. Gebruik elektrisch gereedschap Niet wanner u moe bent of onder invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.
b. Gebruik persoonlijke beschemende uitrusting. Draag altijd oogbescherming. Persoonlijke beschemende uitrusting zoals een stofmasker, slipvaste werksochoenen, een veiligheidshelm of gehoorbescherming, gebruikt voor geschikte condities, verkleint het risico van verwondingen.
c. Voorkom onbedoeld inschakelen. Zorg ervoor dat de schakelaar in de "uit"-stand staat voordat u de stekker in het stopcontact steekt, de accu plaatst of het gereedschap oppakt of draagt. Het dragen van het gereedschap met uw vinger aan de schakelaar of het gereedschap ingeschakeld op de stroomvoorziening aansluiten kan tot ongelukken leiden.
d. Verwijder stelsleutels of moersleutels voordat u het gereedschap inschakelt. Een sleutel in een draaiend onderdeel van het elektrische gereedschap kan tot verwondingen leiden.
e. Reik nicht te ver. Zorg alsijd dat u stevig staat en in evenwicht blijft. Daardoor kunt u het gereedschap in onverwachtete situatuies beter onder controle houden.
f. Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren können bekneld raken in bewegende delen.
g. Sluit eventuele bijgeleverde stofafzug- of stofopvangvoorzieningen aan en gebruik ze op de juiste manier. Het gebruik van stofopvang beperkt het gevaar door stof.

1. Gebruik en onderhoud van elektrische gereedschappen
   a. Overbelast het gereedschap Niet. Gebruik voor uw toepassing het waarvoort bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkkt u beter en veiligiberinnen het aangegeven capaciteitsbereik.
   b. Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- of uitgeschakeld is gevaarlijk en moet worden gerepareerd.
   c. Trek de stekker uit het stopcontact en/of accu alvorens het gereedschap af te stellen, accessoires te verwisselen of elektrisch gereedschap op te bergen. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap.
   d. Bewaar elektrische gereedschappen die nicht worden gebrukt buiten bereik van kinderen. Laat personen die nicht met het gereedschap vertrouwd zijn of deze aanwijzingen Niet hebben gelezen Niet met het gereedschap werken. Elektrische gereedschappen zich gevaarlijk in de handen van onervaren Personen.
   e. Verzorg het gereedschap zorgvuldig. Controller bewegende delen van het gereedschap op goede uitlijning en soepele werkinq. Controller of onderdelen Niet gebroken zich on dat de werkinq van het gereedschap Niet op enige andere wijze nadelig worden beinvloed. Laat beschadigde delen repareren voordatu met het gereedschap gaat werken. Veel oncevallen worden veroorzaakt door slecht onderhonden elektrische gereedschappen.
   f. Houd snijgereedschappen scherp en schoon. Zorgvuldig onderhoden snijgereedschappen met scherpe snijkanten lopen minder nsel vast en zich gemakkelijker te sturen.
   g. Gebruik elektrische gereedschappen, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen. Let waar bij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situatuies leiden.
2. Gebruik en onderhoud van op een accu werkende gereedschappen
   a. Laad accu's alleen op in door de fabrikant gespecificierde opladers. Een voor een bepaald type accu geschikte oplader levert brandgevaar op bij gebruik met een andere accu.
   b. Gebruik elektrische gereedschappen alleen met de waarvoor bedoelde accu's. Het gebruik van andere accu's kan letsel en brand veroorzaken.

c. Houd accu's die nicht in gebruik zich uit de buurt van metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven en anderekleine metalen voorwerpen, die overbrugging van de contacten+kunnenveroorzaken.Kortsluiting tussen de occupolen brandwonden of brandverozaken.
d. Bij verkeerd gebruik kan vloeistof uit de batterij lekken. Voorkom contact. Spoel in geval van onbedoeld contact met water. Raadpleeg tevens een arts als de vloeistof in contact komt met de ogen. Uit de batterij gelekte vloeistof kan huidirritaties of brandwonden veroorzaken.

6. Service

a. Laat het elektrische gereedschap alleen repareren door een gekwalificeerde reparateur en alleen met gebruik van originele verrangingsonderdelen. Dit garandeert de veiligheid van het gereedschap.

Aanvullende veiligheidswaarschuwingen voor elektrisch gereedschap

Waarschuwing! Aanvullende veiligheidswaarschuwingen voor boormachines en klopboormachines

Draag oorbeschemers bij klopboormachines. Bootstelling aan lawaai kan gehoorbeschadiging veroorzaken.
Gebruik de handgrepen die met de machine worden meegeleverd. Het Niet in bedwang kuren honden van de machine kan leiden tot ongelukken.
Houd de machine alleen aan de geisoleerde greepvlakken vast als u werkzaamheden uitvoert waar bij het zaagccessoire verborgen stroomleidingen of de eigen machinekabel kan raken. Het zaagccessaire dat een onder spanning staande leiding raakt, zetten ook de zichtbare metalen machinedelen onder spanning; dit kan leiden tot een elektrische schok.
Hanteer klemmen of een andere praktische manier om het werkstuk op een stabiele ondergrund vast te klemmen en te ondersteunen. Het werkstuk met de hand vasthouden of gegen het lichaam honden zorgt voor instabilititeit en kan leiden tot controverlies.
Controller voordat u gaat boren in muren, vloeren of plafonds de locatie van eventueel aanwezige gas-, wateren elektriciteitsleidingen.
Vermijd aanraking met de punt van de boor vlak na het boren, waar dat deze heet kan zich.

Deze machine is Niet bedoeld voor gebruik door Personen (inclusief kinderen) met beperkt lichamelijk, zintuigelijk of geestelijk vermogen, of gebrek aan ervaring en kennis, tenzij hen de supervisie of instructie is gegeven omtrent het gebruik van de machine door een persoon die verantwoordelijk is voor hun veiligheid. Houd toezicht op kinderen omervoort zorgen dat zij Niet met het apparaat gaan spelen.
Het gebruik volgens bestemming is beschreiben in deze handleiding. Gebruik ter voorkoming van lichamelijk letsel en/of materièle schade uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires en hulpstukken. Gebruik het instrument uitsluitend volgens bestemming.

Vibratie

De verklaarde trillingsafgithe in het gedeelte van de technische gegevens / conformiteitsverklaring zijn gemeten volgens een standard testmethode vastgesteld door EN 60745 en kan worden gebruikt om apparaten met elkaar te vergelijkden. De verklaarde trillingsafgithe kan ook worden gebruikt in een voorlopige beoordeling van blootstelling.

Waarschuwing! De waarde van de trillingsafgithe tijdens daadwerkelijk gebruik van elektrisch gereedschap kan afwijken van de verklaarde waarde afhankelijk op wat voor manieren het apparaat worden gebruikt. Het trillingsniveau kan toenemen boven het aangegeveniveau.

Bij het bepalen van de trillingsblootstelling ter vaststelling van de veiligheidsmaatregelen vereist door 2002/44/EG - ter bescherming van Personen die werkmatig geregeld elektrisch gereedschap gebruiken - dient een inschatting van de trillingsblootstelling de feitelijke gebruikscondities en bedieningswijze in acht te nemen, inclusief alle onderdelen van de bedieningscylus, zoals het uistchakelen van het apparaat en het onbelast lien lopen alsmede de trekkertijd.

Overige risico's.

Er kuren zich tijdens het gebruik van het gereedschap ook andere risico's voordoen die misschien nicht in de bijgevoegde veriligeidswaarschuwingen worden vermeld. Deze risico's kuren zich voordoen als gevolg van onoordeelkundig gebruik, langdurig gebruik, enz. Zelfs als de veriligeidsvoorschriften in acht worden genomen en de veriligeidsvoorzieningen worden geimplementeerd, kuren bepaalde risico's Niet worden vermeden. Deze omvatten:

Verwondingen die worden veroorzaakt door het aanraken van draaiende of bewegende onderdelen.
Verwondingen die worden veroorzaakt bij het verwangen van onderdelen, bladen of accessoires.

Verwondingen die worden veroorzaakt door langdurig gebruik van het gereedschap. Als u langere periodes met het gereedschap werkt, is het raadzaam om regelmatig een pauze in te階段en.
Gehoorbeschadiging.
Gezondheidsrisico's als gevolg van het inademen van stof dat door gebruik van het gereedschap worden veroorzaakt (bijvoorbeeldijdens het werken met hout, vooral eiken, beuken en MDF.)

Labels op de machine

Op de machine vindt u de volgende pictogrammen:

Waarschuwing! De gebruiker要去 de handleiding lezen om risico op letsel te verkleinen

Aanvullende veiligheidsvoorschriften voor accu's en opladers

Accu's

Probeer nooit een accu te openen.
Stel de accu Niet aan water bloat.
Bewaar accu's Niet op plaatsen waar de temperatuur hoger kan worden dan 40^
Laad accu'suitsluitend op bij een omgevingstemperatuur tussen 10^ en 40^ .
Laad accu'suitsluitend op met behulp van de meegeleverde oplader.
Volg bij het weggooien van accu's de instructies in de paragraaf "Milieu" op.

Probeer nooit een beschadigde accu op te laden.

Opladers

Gebruik uw BLACK+DECKER oplader uitsluitend voor het opladen van accu's van het meegeleverde type. Andere accu's hunnen scheuren en zo letsel en materiaèle schadeverozaken.
Probeer nooit Niet-oplaadbare accu's op te laden.
Laat een defect netsnoer onmiddelijk verwangen.
Stel de oplader nicht aan water bloat.
Open de oplader Niet.
Doorboor de oplader Niet.

De oplader is uitsluitend bedoeld voor gebruik binnenshuis.

Lees voor gebruik de gebruiksanawijzing.

v oplader is dubbel geisoleerd; een aardaansluiting is waarom Nietoodzakelijk. Controller ealtijd of de netspanning overeenkomt met het voltage op het typeplaatje.Vervang de oplader nooit door een netstekker.

Indien het netsnoer is beschadigd, dient het ter voorkoming van bevaren te worden verrangen door de fabrikant of een erkend servicecentrum.

Onderdelen

Alaarngd euitvoering beschikt deze machine over de volgende onderdelen.

1. Schakelaar voor elektronisch regelbaar toerental
2. Links/rechts-schakelaar
3. Modusselectie/koppelstelkraag
4. Boorhouser
5. Snelheidskeuzeschakelaar
6. Bithouder
7. Accu

Fig. A

1. Lader
2. Oplaadlampje

Montage

Waarschuwing! Neem voor de montage de accu van de machine.

Aanbrengen en verwijderen van de batterij (fig. B)

Om de accu (7) aan te brengen, houdt u hem voor de houder in het apparaat. Schuif de accu in de houder en duw de accu aan totdat hij vastklikt.
Om de accu te verwijderen, drukt u de ontgreendelingsknop (10) in en trekt tegelijkkertijd de accu uit de houder.

Monteren en verwijderen van een boor of schroefbit

Deze machine is voorzien van een snelspanboorhouser voor het eenvoudig verwisselen van bits.

Vergrendel de machine door de links/rechts-schuif (2) in de middenpositie te zetten.
Open de boorhouser door met eén hand aan de huls (4) te draaien en ondtussen met de andere hand de machine vast te houden.
Steek de schacht van de boor of bit in de boorhouser.
Draai de boorhouser stevig vast door met een hand aan de huls (4) te draaien en ondtussen met de andere hand de machine vast te houden.

Deze machine wordt geleverd met een dubbelzijdige schroevendraaierbit in de bithouder (6).

Om de schroefbit uit de bithouder te verwijderen,licht u de bit uit de uitsparing.
Om de schroefbit te bewaren, drukt u deze stevig in de houder.

Gebruik

Waarschuwing! Laat de machine op haar eigentempo werken. Niet overbelasten.

Waarschuwing! Controller voordat u gaat boren in muren, vloeren of plafonds de locatie van eventueel aanwezige gas-, water- en elektriciteitsleidingen.

De accu opladen (fig. A)

De accu要去h het eerste gebruik worden opgeladen en ook zodra deze Nieteer voldoende vermogen levert voor taken die eerst gemakkelijk konden worden uitgevoerd.

Tijdens het opladen kan de accu warm worden. Dit is normal aan duidt Niet op een probleem.

Waarschuwing! Laad de accu Niet op bij

omgevingstemperaturenonder 4^ ofboven 40^

Aanbevolen laadtemperatuur: ongeveer 24^

Opmerking: De lader functioneert nicht als de temperatuur van de accu lager is dan ongeveer 0^ C of hoger dan 40^ C.

Laat de accu in dat geval in de lader zitten. De lader worden automatisch ingeschakeld wanneer de accu de juiste temperatuur heeft.

Als u de accu (7) wilt opladen, schuift u de accu in de lader (8). De accu past maar op een manier in de lader. Forceer de accu Nietijdens het aansluiten. Zorg ervoor dat de accu goed in de lader is geplaatst.
Steek de stekker van de lader in een stopcontact.

Het oplaadlampje (9) gaat langzaam groen knipperen.

Als het lampje (9) continu groen brandt, is de accu volledig opgeladen. U kunt de accu gewoon in de lader latent zitten wanneer het oplaadlampje brandt. Het lampje gaat groen knipperen (opladen), omdat de accu door de lader af en toe worden bijgeladen. Het oplaadlampje (9) blijdt branden zo lang de accu zich op de lader bevindt en de lader is aangesloten op het stopcontact.

Lege accu's moet u binnen een week opladen. Als u accu's leeg bewaart, worden de levensduur van de accu's aanzienlijk verminderd.

De accu in de lader laten zitten

U kunt de accu gedurende onbeperkte tijd in de lader latent zitten verwij het opplaadlampje brandt. De lader zorgt ervoor dat de accu altijd volledig opgeladen is.

Problemen met de accu

Als er worden geconstasteerd dat de accu bijna leeg is of beschadigd is, gaat het oplaadlampje (9) snel rood knipperen. Ga in dat geval als volgt te werk:

Verwijder de accu (7) enplaats deze opnieuw.
Als het oplaadlampje snel rood blijft knipperen, gebruik dan een andere accu om te controleren of de lader wel goed werkt.
Als de andere accu goed worden opgeladen, is de oorspronkelijke accu defect. Breng de accu waar een servicecentrum voor recycling.
Als het lampje ook bij de andere accu snel knippert, moet u de lader latent testen bij een erkend servicecentrum.

Opmerking: Het kan soms een uur duren om na te gaan of de accu goed functioneert. Als de accu te warm of te koud is, knippert het lampje afwisseled nsel en langzaam rood.

Selecteren van de draairichting (fig. C)

Kies voor boren en schroeven indraaien de draairichting rechtsom (met de klok mee). Kies voor schroeven losdraaien of voor het verwijderen van een vastgelopen boor de draairichting linksom (tegen de klok in).

Om de draairichting rechtsom te selecteren, drukt u de links/rechts-schakelaar (2) maar links.
Om de draairichting linksom te selecteren, drukt u de links/rechts-schakelaar maar rechts.
Om de machine te vergrendelen, zet u de links/rechtsschakelaar in de middenpositie.

De werkmodus of het koppel selecteren (fig. D)

Deze machine is voorzien van een kraag om de werkmodus te selecteren en het koppel in te stellen voor het vastdraaien van schroeven. Grote schroeven en werkstukken van harde materialen vereisen een hogere koppelinstelling dankleine schroeven en werkstukken van zachte materialen. De kraag bevat een groot+aantal instellenen om op uw toepassing af te stellen.

Voor boren in hout, metaal en kunststoffen zet u de kraag (3) in de boorpositie door het symbool op een lijn met de markingering (11) te brengen.
Voor schroevendraien zet u de kraag in de gewenste stand. Als u de geschichte stand nog nicht kent,.gaat u als volgt te werk:

• Zet de kraag (3) op de laagste koppelinstelling.
• Draai de eerste schroef in.
• Als de koppeleng slipt voordat het gewenste resultaat is bereikt, verhoegt u de koppelstand en gaat u verder met het indraaien van de schroef. Herhaal totdat u de juiste stand bereikt. Gebruik deze stand voor de resterende schroeven.

Voor boren in metselwerk zet u de kraag (3) in de klopboorpositie door het symbol Top een lijn met de markings (11) te brengen.
Schuif de snelheidskeuzeschakelaar (5) in de richting van de voorkant van de machine (tweede versnelling).

Snelheidskeuzeschakelaar (fig. E)

Schuif voor boren in staal en voor schroevendraaiertoepas singen de snelheidskeuzeschakelaar (5) in de richting van dechterkant van de machine (eerste versnelling).
Schuif voor boren in andere materialen dan staal de slenlheidskeuzeschakelaar (5) in de richting van de voorkant van de machine (tweede versnelling).

Boren/schroeven draaien

Selecteer de draairichting links- of rechtsom met behulp van de links/rechts-schakelaar (2).
Om de machine in te schakelen, drukt u de schakelaar (1) in. De machinesnelheid hangt af van hoever u de schakelaar indrukt.
Om de machine uit te schakelen, laut u de schakelaar los.

Tips voor optimaal gebruik

Boren

Voer altiijd lichte druk uit in een rechte lijn met de boor.
Verminder de druk op de machine net voordat de boorpunt door de andere kant van het werkstuk heengaat.
Gebruik een bloc hout om werkstukken die kunnen versplinteren te beschermen.
Gebruik houtboren voor het boren van grote gaten in hout.
Gebruik HSS-boren voor het boren in metaal.
Gebruiksteenboorbits voor boren in zacht metselwerk.
Gebruik een smeermiddel voor boren in andere metalen dan gietijzer en koper.
Maak een inkering met behulp van een centerpons in het midden van het te boren gat om de nauwkeurigheid te vergroten.

Schroeven

Gebruik.altijd hetjuiste type en dejuiste maat schroefbit.
Als schroeven moeilijk in te draaien zichn, gebruik dan een beetje vloeibaar wasmiddel of zeep als smeermiddel.
Houd de machine en schroefbit algid in een rechte lijn met de schroef.

Onderhoud

Uw BLACK+DECKER machine is ontworpen om gedurende langereperiode te functioneren met een minimum aan onderhoud.Voortdurend tevreden gebruik is afhankelijk van correct onderhoud en regelmatig schoonmaken.

Uw oplader behoeft geen ander onderhoud dan een regelmatige reiniging.

Waarschuwing! Verwijder de accu van de machine alvorens onderhoudswerkzaamheden uit te voeren. Koppel voor het reinigen van de oplader de netstekker los van hetlichtnet.

Reinig regelmatig de ventilatieopeningen van de machine en oplader met behulp van een zachte borstel of een droge doeck.
Reinig regelmatig de behuizing van de motor met een vochtige doek. Gebruik geen schuur- of oplosmiddel.
Open regelmatig de boorhouser en tik zachtjes om eventueel stof uit de binnenkant te verwijderen.

Milieu

Gescheiden inzameling. Dit product mag nicht met het gewone huishoudelijkke afval worden weggegooid.

Wanneruw oude BLACK+DECKERproduct aan verrangting toe is of het u Niet langer van Dienst kan zich,gooi het dan nicht bij het huishoudelijk afval.Zorg ervoor dat het product geschaden kan worden ingezameld.

or gebruikte producten en verpakkingen geschieren in te zamelen, worden de materialen gerecycled en opniew gebruikt. Hergebruik van gerecyclede materialen voorkomt milieuuervuiling en verminder de vraag maar grondstoffen.

Inzamelpunten voor gescheden inzameling van elektrische huishoudproducten bij gemeentelijkke vuilnisbergen of bij de verkoper waar u een新产品 koopt,+kennen aanplaatselijke voerschriften gebonden zijn.

BLACK+DECKER biedt de möglichkheid tot inzamelen en recyclen van afgedankte BLACK+DECKER producten. Om gebruik van deze service te make, dient u het product aan een van ons servicecentra te sturen, die voor ons de inzameling verzorgen.

U kunt het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op de achechterzijde van deze handledging. U kunt ook een lijst van onsze servicecentra enmeer informatie m.b.t. once klantenservice vinden op het volgende Internet-adres: www.2helpU.com

Accu's

BLACK+DECKER accu's kuren vele malen opnieuw worden opgeladen. Versleten accu's dienen op milieubewuste wijze te worden verwijderd:

Gebruik de energia van de accu helemaal op en verwijder hem dan van de machine.
NiCd-, NiMH- en Li-Ion-accu's zijn te recyclen. Breng ze waar een servicecentrum of maar eenplaatselijk verwerkingscentrum voorklein chemisch afval.

Technische gegevens

	EGBHP146 (H1)
Spanning V	14.4
Onbelaste snelheid Min.	0-350/ 0-1500
Max. torsie Nm 36
Spancapaciteit mm 13
Max. boorvermogen
Metaal/hout mm 13/38

		EGBHP148 (H1)	EGBHP188 / EGBHP1881 (H1)
Spanning V	pc	14.4	18
Onbelaste snugelid Min.	-1	0-350/0-1500	0-350/0-1500
Max. torsie Nm 36 43.7
Spancapaciteit mm 13 13
Max. boorvermogen
Metaal/hout/steen mm 13/38/13 13/38/13

Lader		905713** (typ. 1)	905998** (typ. 1)
Ingangsspanning V	∞	230 230
Uitgangsspanning	V∞	20 (Max) 18
Laadstroom A 2	1
Oplaadtijd ca.	min	40	90

Lader		905902** (typ. 1)
Ingangsspanning V	∞	100 - 240
Uitgangsspanning	V∞	8 - 20
Laadstroom mA		400
Oplaadtijd ca.	h	3 - 5

Accu BL1514

BL1518 BL2018

Spanning V

2

14.4 18 18

Capaciteit Ah 1.5 1.5 2.0

Geluidsdrukniveau, volgens EN 60745:

Geluidsdruk (L_m) 91.5 dB(A), meetonzekerheid (K) 3 dB(A)

Geluidsvermögen (_w) 102.5 dB(A), meetonzekerheid (K) 3 dB(A)

Totale trillingswaarden (som triaxvector) volgens EN 60745:

Met slagboor in beton boren (a_e) 12.8m / s meetonzekerheid (K) 1,5 m/s

In metaal boren (a_s) < 2.5m / s^2 , meetonzekerheid (K) 1,5m / s^2

Schroeven indraaien zonder slagen (a_· ,·) < 2.5m / s^2 ,meetonzekerheid (K) 1,5 m/s

EG-conformiteitsverklaring

RICHTLIJN MACHINERIEEN

CE

EGBHP146 / EGBHP148 / EGBHP188 / EGBHP1881

Black & Decker verklaart dat deze producten, die zich beschreiben onder "Technische gegevens", voldoen aan: 2006/42/EC, EN 60745-1, EN 60745-2-1

Deze producten voldoen tevens aan richtlijn 2014/30/EU en 2011/65/EU. Neem voor meer informatie contact op met Black & Decker op het volgende adres of raadpleeg dechterzijde van de handleiding.

Ondergetekende is verantwoordelijk voor de compilation van het technische bestand en doet deze verklaring namens Black & Decker.

Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD
Verenigd Koninklijk 05/09/2014

R. Laverick

Engineering Manager

Garantie

Black & Decker heeft vertrouwen in zijn producten en biedt een uitstekende garantie. Deze garantiebepalingen vormen een aanvulling op uw wettelijk rechten en beperken deze Niet. De garantie geldt in de lidstatesen van de Europese Unie en de Europese Vrijhandelsassociatie.

Mocht uw Black & Decker product binnen 24 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze verwanging van defecte onderdelen, de reparatie van het product of de verwanging van het product, tenzij:

Het product is gezrukt voor handelsdroeleinden, professionele toepassingen of verhuurdoeleinden;
Het product onoordeelkundig is gebruikt;
Het product is beschadigd door invloeden van buitenaf of door een ongeval;
Reparaties zich uitgevoerd door anderen dan unsere servicecentra of Black & Decker personeel.

Om een beroep op de garantie te doein, dient u een aankoopbewijs te overhandigen aan de verkoper of een van once servicecentra. U kunt het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op dechterzijde van deze handeiding.

U kunt ook een lijst van onsze servicecentra eneer informatie m.b.t. onsze klantenservice vinden op het volgende Internetadres: www.2helpU.com

Meld u aan op once website www.blackanddecker.nl om te
worden geinformeerd over neue producten en speciale
aanbiedingen. Verdere informatie over het merk
BLACK+DECKER en once producten vindt u op
www.blackanddecker.nl

Finalidad
