HSE 65 V 700 - Heggenschaar Wolf Garten - Gratis gebruiksaanwijzing en handleiding

Producttype	Elektrische heggenschaar met snoer
Merk	Wolf Garten
Model	HSE 65 V 700
Nominaal vermogen	600 W
Netspanning	230 V~, 50 Hz
Meslengte	65 cm
Maximale takdikte	27 mm
Gewicht	3,9 kg
Geluidsdrukniveau (LPA)	89 dB(A)
Trillingen (ahw)	≤ 2,5 m/s²
Draaiende snijkop	Tot 180° met 5 stopstanden
Bediening	Met twee handen en veiligheidsschakelaar
Snelle messtop	Minder dan 0,02 seconde
Messen	Gegolfde slijping voor optimaal knippen
ABS-systeem	Ja
Opbergtas	Inbegrepen, muurbevestiging mogelijk
Bescherming tegen waterspatten	Niet blootstellen aan regen
Maximale verlengkabellengte	25 m (type HO7 RNF, 3x1,5 mm²)
Garantie	24 maanden (particulier), 12 maanden (professioneel)

Veelgestelde vragen - HSE 65 V 700 Wolf Garten

Wat te doen als de motor niet start?

Controleer eerst de netvoeding en de stekker. Als de kabel beschadigd is, trek de stekker onmiddellijk uit en laat deze vervangen door een WOLF-servicewerkplaats. Nooit de kabel repareren.

Waarom worden de messen heet?

De messen kunnen bot zijn of onvoldoende gesmeerd. Smeer de messen na elk gebruik met onderhoudsolie. Als het probleem aanhoudt, neem contact op met een WOLF-servicewerkplaats.

Hoe stel ik de snijkop af?

Zorg ervoor dat de motor uit is en de messen stilstaan. Druk de vergrendelknop in, draai de kop naar de gewenste positie (5 standen), laat dan de knop los. Controleer of de kop goed vastklikt.

Welk verlengsnoer kan ik gebruiken?

Gebruik een verlengsnoer van type HO7 RNF met een minimale doorsnede van 3x1,5 mm² en een maximale lengte van 25 meter. Bevestig het aan de veiligheidskabelclip om onbedoeld loskoppelen te voorkomen.

Hoe onderhoud ik de messen?

Reinig de messen na elk gebruik met een droge doek of borstel en besproei ze met onderhoudsolie. Nooit met water afspoelen of een hogedrukreiniger gebruiken.

Het apparaat trilt hevig, wat moet ik doen?

Abnormale trillingen kunnen duiden op defecte of loszittende messen. Schakel de motor uit en trek de stekker uit, controleer vervolgens de messen. Neem indien nodig contact op met een WOLF-servicewerkplaats.

Wat zijn de essentiële veiligheidsvoorschriften?

Draag altijd een veiligheidsbril, gehoorbescherming en handschoenen. Niet knippen in de regen, draag geen losse kleding en houd het apparaat met twee handen vast. Altijd de stekker uittrekken voor onderhoud.

Hoe berg ik de heggenschaar op?

Gebruik de meegeleverde opbergtas. Voor wandopslag bevestig de tas aan de muur met behulp van de boormal (pagina 136 van de handleiding). Bewaar op een droge plaats, buiten bereik van kinderen.

Wat is de garantieduur?

De garantie bedraagt 24 maanden voor particulier gebruik en 12 maanden voor professioneel gebruik, vanaf aankoopdatum. Bewaar het garantiebewijs en aankoopbon.

Welke tips voor optimaal snoeien?

Snoei in trapeziumvorm om licht en lucht door te laten. Gebruik een strak gespannen touw voor een uniforme hoogte. Houd rekening met de beste perioden: bladheggen in mei/juni en oktober, naaldbomen in april en oktober. Vermijd de nestperiode.

GEBRUIKSAANWIJZING HSE 65 V 700 Wolf Garten

Gebruiksaanwijzing 33

4 Blokkeerknop voor Meskopverstelling

5 Beluchtingssleuf

6 Beugel met Beveiligingsschakelaar

7 Beschermkap

8 Mes

9 Mesfoedraal

DK

1 N e t s t i k

De gebruiksaanwijzing zorgvuldig lezen en uzelf vertrouwd maken met de bediening en het juiste gebruik van uw apparaat. Opgelet! Bij het gebruik van elektrische apparaten dient u ter voorkoming van elektrische schokken, verwondingen en brandgevaar de volgende veiligheidsvoorschriften in acht nemen. De gebruiker is verantwoordelijk voor ongelukken met andere personen of hun eigendom.

Nooit kinderen of andere personen, die de gebruiksaanwijzing niet kennen, het apparaat laten gebruiken. Jongeren onder de 16 mogen het apparaat niet gebruiken. De plaatselijke verordeningen kunnen de minimum leeftijd van de gebruiker anders bepalen.

Inhoud

Veiligheidsvoorschriften ..... 34

Montage 36

Gebruik. 36

Ondehoud 37

Verhelpen van storingen ..... 38

Garantievoorwaarden ..... 39

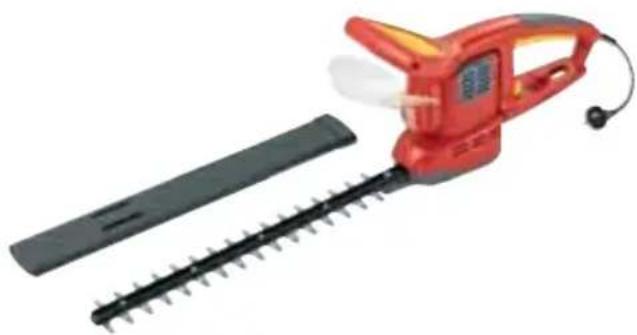

Overzicht apparaateigenschappen

• tot 180° draaibare meskop met vijfvoudige arretering voor lichter werk
• tweehandige schakeling
• mes snelstop: < 0,02 seconden
• Getand mes voor optimaal snoeien
• Antiblokkeersysteem
• Foedraal

Technische gegevens

	HSE 45 V HSE 55 V HSE 65 V
Type	7440 ...	7445 ...	7450 ...
Geluidsdrukniveau L_PA volgens EN 50144	86 dB (A)	86 dB (A) 89 dB (A)
Vibratie volgens EN 50144 a	_hw ≤ 2,5 m/s^2	a_hw ≤ 2,5 m/s^2	a_hw ≤ 2,5 m/s^2
Netspanning 230 VAC 230 VAC	230 VAC
Nominaal vermogen	500 W	500 W	600 W
Meslengte	45 cm	55 cm	65 cm
Maximale taksterkte	22 mm	22 mm	27 mm
Gewicht	3,7 kg	3,8 kg	3,9 kg

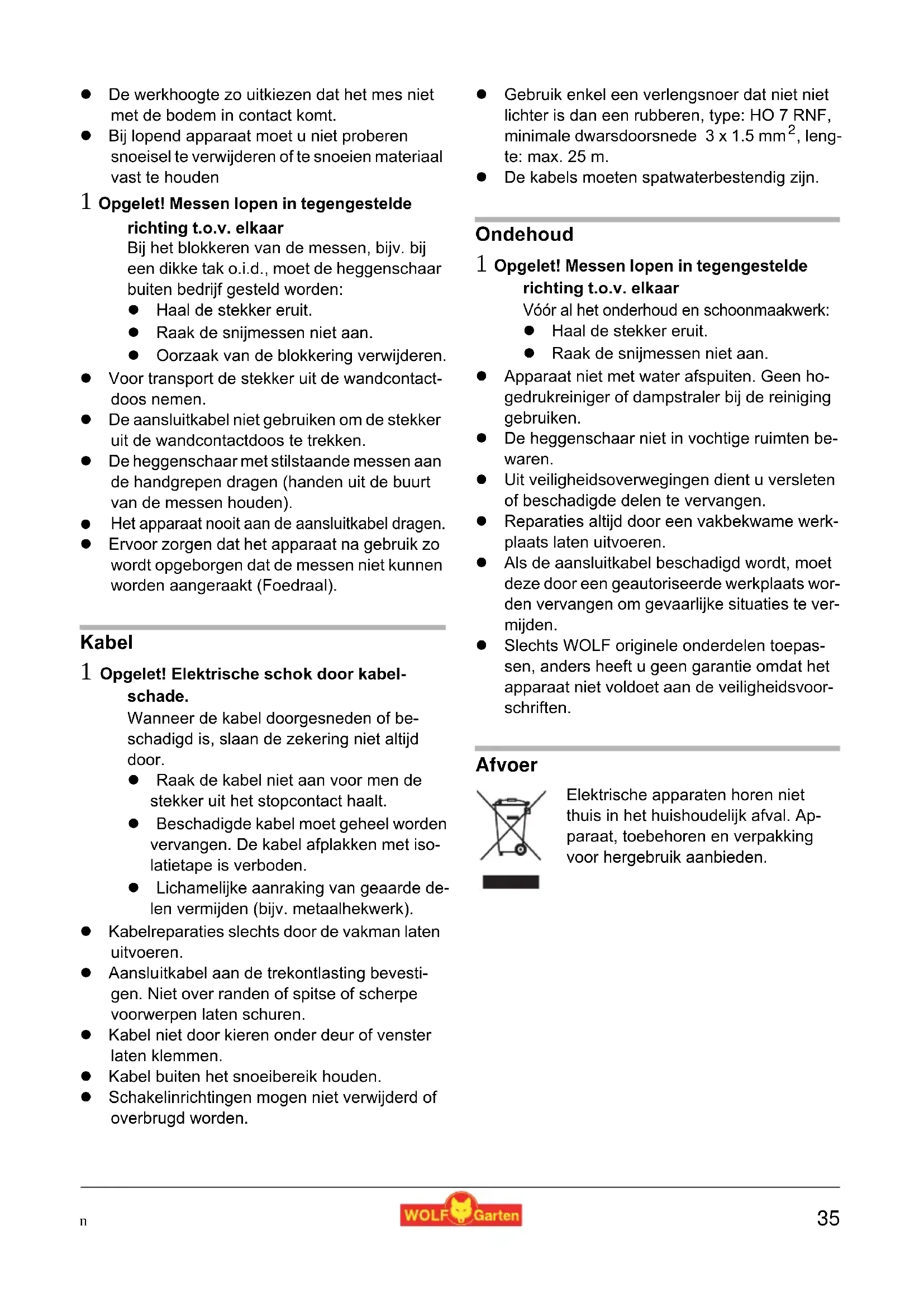

• De werkhoogte zo uitkiezen dat het mes niet met de bodem in contact komt.
• Bij lopend apparaat moet u niet proberen snoeisel te verwijderen of te snoeien materiaal vast te houden

1 Opgelet! Messen lopen in tegengestelde richting t.o.v. elkaar

Bij het blokkeren van de messen, bijv. bij een dikke tak o.i.d., moet de heggenschaar buiten bedrijf gesteld worden:

● Haal de stekker eruit.
● Raak de snijmessen niet aan.
- Oorzaak van de blokkering verwijderen.

• Voor transport de stekker uit de wandcontactdoos nemen.
• De aansluitkabel niet gebruiken om de stekker uit de wandcontactdoos te trekken.
• De heggenschaar met stilstaande messen aan de handgrepen dragen (handen uit de buurt van de messen houden).
• Het apparaat nooit aan de aansluitkabel dragen.
• Ervoor zorgen dat het apparaat na gebruik zo wordt opgeborgen dat de messen niet kunnen worden aangeraakt (Foedraal).

Kabel

1 Opgelet! Elektrische schok door kabelschade.

Wanneer de kabel doorgesneden of be- schadigd is, slaan de zekering niet altijd door.

• Raak de kabel niet aan voor men de stekker uit het stopcontact haalt.
• Beschadigde kabel moet geheel worden vervangen. De kabel afplakken met isolatietape is verboden.

• Lichamelijke aanraking van geaarde de- len vermijden (bijv. metaalhekwerk).

• Kabelreparaties slechts door de vakman laten uitvoeren.

• Aansluitkabel aan de trekontlasting bevestigen. Niet over randen of spitse of scherpe voorwerpen laten schuren.
• Kabel niet door kieren onder deur of venster laten klemmen.
• Kabel buiten het snoeibereik houden.

• Schakelinrichtingen mogen niet verwijderd of overbrugd worden.

• Gebruik enkel een verlengsnoer dat niet niet lichter is dan een rubberen, type: HO 7 RNF, minimale dwarsdoorsnede 3 x 1.5 mm ^2 , lengte: max. 25 m.

• De kabels moeten spatwaterbestendig zijn.

Ondehoud

1 Opgelet! Messen lopen in tegengestelde richting t.o.v. elkaar

Vóór al het onderhoud en schoonmaakwerk:

● Haal de stekker eruit.
● Raak de snijmessen niet aan.

• Apparaat niet met water afspuiten. Geen hogedrukreiniger of dampstraler bij de reiniging gebruiken.
• De heggenschaar niet in vochtige ruimten bewaren.
• Uit veiligheidsoverwegingen dient u versleten of beschadigde delen te vervangen.
• Reparaties altijd door een vakbekwame werkplaats laten uitvoeren.
• Als de aansluitkabel beschadigd wordt, moet deze door een geautoriseerde werkplaats worden vervangen om gevaarlijke situaties te vermijden.
• Slechts WOLF originele onderdelen toepassen, anders heeft u geen garantie omdat het apparaat niet voldoet aan de veiligheidsvoorschriften.

Afvoer

Elektrische apparaten horen niet thuis in het huishoudelijk afval. Apparaat, toebehoren en verpakking voor hergebruik aanbieden.

Montage

Beschermkap bevestigen A

- Beschermkap monteren zoals afgebeeld.

Gebruik

Gebruikstijden

• De regionale voorschriften in acht nemen.
• U kunt de gebruikstijden opvragen bij uw plaatselijke verordeningsinstantie.

Voer de kabel door de kabelontlasting B

- De kabel volgens de afbeelding door de trekontlasting voeren (dit verhindert het per ongeluk loslaten van de stekkerverbinding).

Meskop afstellen C

Om in alle snoeisituaties dezelfde ergonomisch optimale handhaving mogelijk te maken kan de meskop vijfvoudig gearreteerd worden .D

Opgelet! Messen lopen in tegengestelde richting t.o.v. elkaar

Verricht slechts aanpassingen aan het apparaat bij uitgeschakelde motor en stilstaande messen.

1. Druk de rustknop naar beneden.
2. Draai de meskop in de gewenste positie.
3. Laat de rustknop weer los.
4. Controleren of de meskop bevestigd is (de hekkenschaar kan pas worden ingeschakeld als de meskop correct aan ligt).

Aansluiten op de wandcontactdoos (230 Volt, 50 Hz)

- Het apparaat slechts aansluiten op wandcontactdozen die gezekerd zijn met een 10-16 A zekering met. trage smeltveiligheid (of 16A zekeringautomaat).

i Opmerking: Aardlekschakelaar

Deze veiligheidsvoorzieningen beschermen tegen zware verwondingen bij het aanraken van beschadigde kabels, bij gebrekkige isolatie en in sommige gevallen ook bij beschadigingen aan spanningvoerende kabels.

• We adviseren dat het apparaat slechts aangesloten wordt op een stopcontact dat beschermd is met een aardlekschakelaar met een lektroom van niet meer dan 30 mA.
• Vervangende onderdelen zijn verkrijgbaar voor oude installaties. Raadpleeg hiertoe een elektrotechnisch vakman.

Heggenschaar in-/uitschakelen

• Zorg voor een stabiele houding, met name wanneer u boven het hoofd werkt.
• Houdt de messen bij het lichaam vandaan.
• Leg de kabel niet over de heg waar deze gemakkelijk door de messen kan worden gegrepen.

Motor inschakelen E

1. De veiligheidsschakelaar aan de beugelgreep (1) ingedrukt houden.
2. Tegelijk de in-/uitschakelaar aan de hand-greep indrukken (2).

Motor uit E

- Een van beide schakelaars loslaten.

Tips voor het snoeien F G H J

• S.v.p. rekening houden met het broedseizoen van de vogels!
• De ideale vorm bij het snoeien van de heg is de trapezevorm, die voor voldoende lichten luchtaanvoer voor alle delen van de heg zorgt.

• Om bij jonge heggen het dichtgroeien te bevorderen, dienen nieuwe scheuten slechts tot de helft te worden ingekort.

• Als de heg de gewenste hoogte bereikt heeft, kunnen nieuwe scheuten volledig verwijderd worden.

• Om een gelijkblijvende hoogte van de heg te bereiken kunt u een lijn op de gewenste hoogte spannen en langs deze lijn knippen.
• Snoeitijden:
• Loofheggen: Mei/juni en oktober (en ongeveer 1/3 van de totale hoogte snoeien in de winter)
  – Naaldhoutheggen: April en oktober
  – Coniferen: April en oktober

Ondehoud

Algemeen

Opgelet! Messen lopen in tegengestelde richting t.o.v. elkaar

Vóór al het onderhoud en schoonmaakwerk:

● Haal de stekker eruit.

● Raak de snijmessen niet aan.

Reiniging

• Na elk gebruik de heggenschaar reinigen met een droge doek, met name de beluchtings-spleet, of bij sterke vervuiling met een borstel.
• De messen na gebruik licht met beschermende olie smeren.
• De heggenschaar in geen geval met water afspoelen.

Opslag

• De heggenschaar opbergen in bijgeleverd foedraal.
• Voor optimale opslag kan het foedraal aan de wand bevestigd worden K L
• Voor de eenvoudige bevestiging van het foedraal aan de wand wordt aanbevolen dat u gebruikmaakt van de boormal (zie pagina 136).
• De heggenschaar opbergen op een droge plaats die buiten het bereik van kinderen is.

Verhelpen van storingen

Probleem Mogelijke oorzaak Oplossing
Messen wordenheet	• Messen bot • WOLF-Servicewerkplaats opzoeken.
	• te veel wijving door ontbrekende smering	• Messen licht met olie smeren
Motor loopt niet	• Netspanning ontbreekt	• Stroomvoorziening testen en zonodig door een elektrotechnische monteur laten repareren.
	• Kabelschade: Opgelet! Elektrische schok door kabelschade.Wanneer de kabel doorgesneden of beschadigd is, slaan de zeker ring niet altijd door.Raak de kabel niet aan voordat de stekker uit het stopcontact gehaald is.	• Beschadigde kabel door WOLF Servi- cewerkplaats volledig laten vervangen. De kabel repareren met isolatietape is verboden.
Onrustige loop,sterke vibratie van het apparaat	• Mes beschadigd • WOLF-Servicewerkplaats opzoeken.
	• Mes zit los in de bevestiging • WOLF-Servicewerkplaats opzoeken.

Bij twijfelgeval altijd een WOLF Servicewerkplaats opzoeken.

Hekkenschaar vóór elke test, of vóór werk aan de messen uitzetten en de netstekker uit wandcontactdoos nemen.

Garantievoorwaarden

Het door de verkoper ingevulde garantiebewijs of de kassabon s.v.p. zorgvuldig bewaren.

Voor een periode van 24 maanden na aankoopdatum biedt de firma WOLF-Garten een garantie die beantwoordt aan de geldende stand van de techniek en het doel/het toepassingsgebied. De rechten van de eindverbruikers worden door de volgende garantierichtlijnen niet beïnvloed.

Voorwaarden voor 2 jaar durende garantieaanspraak:

- Het apparaat uitsluitend voor privé gebruik toepassen.

Zakelijk gebruik of uitlening verkort de garantieperiode tot 12 maanden.

• Correcte behandeling en naleving van alle instructies in de gebruiksaanwijzing die een onderdeel van onze garantievoorwaarden is.
• Inachtneming van de voorgeschreven onderhoudsbeurten.
• Geen eigenmachtige verandering aan de constructie.
• Inbouw van originele WOLF onderdelen/toebehoren.
• Overleggen van het ingevulde garantiebewijs en/of kassabon.

De garantieprestaties worden geleverd door onze geautoriseerde werkplaatsen of bij:

De garantie heeft geen betrekking op de normale slijtage van de messen, mesbevestigingsdelen zoals aandrukrollen, (tanden-)riemen, wielen/banden, luchtfilter, bougies en bougiestekkers. Bij eigenmachtige reparatie komt automatisch onmiddellijk elke aanspraak op garantie te vervallen.

Defecten en gebreken die optreden ten gevolge van oorzaken die te herleiden zijn op materiaal- of fabricagefouten, worden uitsluitend door onze geautoriseerde werkplaatsen (de verkoper heeft het recht het defect te herstellen) bij u in de buurt hersteld of, indien deze dichterbij is, door de fabrikant. Aanspraken die uitgaan boven de genoemde garantie zijn uitgesloten. Er bestaat geen recht op een vervangende levering. Eventuele transportschade dient niet aan ons maar aan de desbetreffende transporteurs te worden gemeld aangezien anders de aanspraken op vervanging door deze ondernemingen verloren gaan.

NL WOLF-Garten Nederland B. V.

Postbus 32

5240 AA Rosmalen

Tel.: ++ 31 (73) 5 23 58 50

Fax: ++ 31 (73) 5 21 76 14

E-mail: [e-mail]
