Tipo di prodotto	Tagliasiepi elettrico con cavo
Marca	Wolf Garten
Modello	HSE 65 V 700
Potenza nominale	600 W
Tensione di rete	230 V~, 50 Hz
Lunghezza delle lame	65 cm
Spessore massimo del ramo	27 mm
Peso	3,9 kg
Livello di pressione acustica (LPA)	89 dB(A)
Vibrazioni (ahw)	≤ 2,5 m/s²
Testa di taglio rotante	Fino a 180° con 5 tacche di arresto
Comando	A due mani con interruttore di sicurezza
Arresto rapido delle lame	Meno di 0,02 secondi
Lame	Lame ondulate per taglio ottimale
Sistema ABS	Sì
Astuccio di custodia	Incluso, possibile fissaggio a parete
Protezione contro gli schizzi d'acqua	Non esporre alla pioggia
Lunghezza massima della prolunga	25 m (tipo HO7 RNF, 3x1,5 mm²)
Garanzia	24 mesi (uso privato), 12 mesi (commerciale)

Domande frequenti - HSE 65 V 700 Wolf Garten

Cosa fare se il motore non si avvia?

Controllare prima l'alimentazione di rete e la presa. Se il cavo è danneggiato, staccare immediatamente e farlo sostituire da un'officina WOLF. Non rattoppare mai il cavo.

Perché le lame si surriscaldano?

Le lame possono essere smussate o mancare di lubrificazione. Lubrificare le lame dopo ogni utilizzo con olio di manutenzione. Se il problema persiste, contattare un'officina WOLF.

Come regolare la testa di taglio?

Assicurarsi che il motore sia spento e le lame ferme. Premere il pulsante di blocco, ruotare la testa nella posizione desiderata (5 tacche), quindi rilasciare il pulsante. Verificare che la testa sia ben innestata.

Quale prolunga posso utilizzare?

Utilizzare una prolunga di tipo HO7 RNF con sezione minima 3x1,5 mm² e lunghezza massima 25 metri. Fissarla al clip del cavo di sicurezza per evitare uno scollegamento accidentale.

Come mantenere le lame?

Dopo ogni utilizzo, pulire le lame con un panno asciutto o una spazzola, quindi spruzzare con olio di manutenzione. Non sciacquare mai con acqua né utilizzare un'idropulitrice.

L'apparecchio vibra fortemente, cosa fare?

Vibrazioni anomale possono indicare lame difettose o mal fissate. Spegnere il motore e staccare la spina, quindi controllare le lame. Se necessario, contattare un'officina WOLF.

Quali sono le istruzioni di sicurezza essenziali?

Indossare sempre occhiali protettivi, protezioni acustiche e guanti. Non tagliare sotto la pioggia, non indossare abiti larghi e tenere l'apparecchio con due mani. Staccare sempre la spina prima della manutenzione.

Come riporre il tagliasiepi?

Utilizzare l'astuccio di custodia fornito. Per il montaggio a parete, fissare l'astuccio al muro utilizzando la dima di foratura (pagina 136 del manuale). Conservare in un luogo asciutto, fuori dalla portata dei bambini.

Qual è la durata della garanzia?

La garanzia è di 24 mesi per uso privato e di 12 mesi per uso commerciale, a partire dalla data di acquisto. Conservare il certificato di garanzia e la prova d'acquisto.

Quali consigli per una potatura ottimale?

Potare a forma trapezoidale per far passare luce e aria. Usare una corda tesa per un'altezza uniforme. Rispettare i periodi: siepi a foglia in maggio/giugno e ottobre, conifere in aprile e ottobre. Evitare il periodo di nidificazione.

MANUALE UTENTE HSE 65 V 700 Wolf Garten

2 Interruttore on-off

3 Tensionatore cavo

4 Manopola di bloccaggio per la regolazione della testa della lama

5 Feritoie di ventilazione

6 Archetto con interruttore di sicurezza

7 Scudo di protezione

8 Lama

9 Portalama

NL

1 Apparaatstekker

2 Aan/Uitschakelaar

3 Kabeltrekontlasting

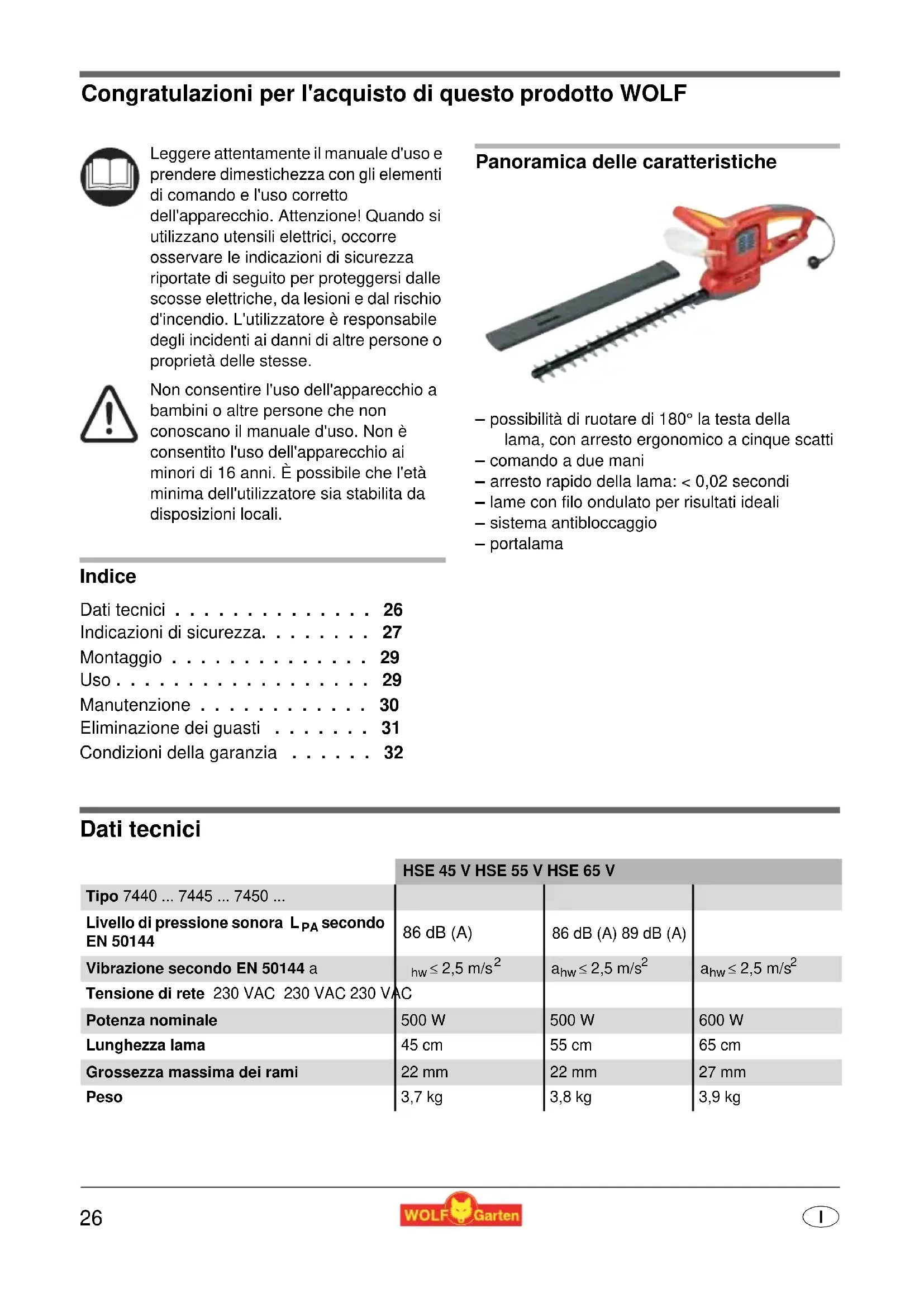

Congratulazioni per l'acquisto di questo prodotto WOLF

Leggere attentamente il manuale d'uso e prendere dimestichezza con gli elementi di comando e l'uso corretto dell'apparecchio. Attenzione! Quando si utilizzano utensili elettrici, occorre osservare le indicazioni di sicurezza riportate di seguito per proteggersi dalle scosse elettriche, da lesioni e dal rischio d'incendio. L'utilizzatore è responsabile degli incidenti ai danni di altre persone o proprietà delle stesse.

Non consentire l'uso dell'apparecchio a bambini o altre persone che non conoscano il manuale d'uso. Non è consentito l'uso dell'apparecchio ai minori di 16 anni. È possibile che l'età minima dell'utilizzatore sia stabilita da disposizioni locali.

Indice

Dati tecnici	26
Indicazioni di sicurezza.	27
Montaggio	29
Uso	29
Manutenzione	30
Eliminazione dei guasti	31
Condizioni della garanzia	32

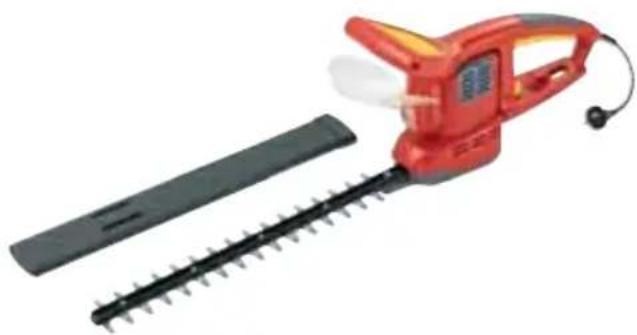

Panoramica delle caratteristiche

• possibilità di ruotare di 180° la testa della lama, con arresto ergonomico a cinque scatti
• comando a due mani
• arresto rapido della lama: < 0,02 secondi
• lame con filo ondulato per risultati ideali
• sistema antibloccaggio
• portalama

Dati tecnici

	HSE 45 V HSE 55 V HSE 65 V
Tipo 7440 ... 7445 ... 7450 ...
Livello di pressione sonora L_PA secondo EN 50144	86 dB (A)	86 dB (A) 89 dB (A)
Vibrazione secondo EN 50144 a	_hw ≤ 2,5 m/s^2	a_hw ≤ 2,5 m/s^2	a_hw ≤ 2,5 m/s^2
Tensione di rete 230 VAC 230 VAC 230 VAC
Potenza nominale	500 W	500 W	600 W
Lunghezza lama	45 cm	55 cm	65 cm
Grossezza massima dei rami	22 mm	22 mm	27 mm
Peso	3,7 kg	3,8 kg	3,9 kg

Indicazioni di sicurezza

Significato dei simboli

Indossare occhiali di protezione e paraorecchi

Indossare guanti di protezione

Se il cavo di collegamento subisce danni o viene reciso, staccare immediatamente la spina

Non esporre alla pioggia

Indicazioni generali

• La macchina è destinata esclusivamente al taglio di siepi. Un uso diverso o che esuli da quello previsto è da considerarsi non appropriato. Il produttore/fornitore non risponde dei danni che possano derivarne. Il rischio è a carico esclusivo dell'utilizzatore.
• Non sovraccaricare l'apparecchio: funziona meglio e con maggiore sicurezza nell'ambito di applicazione indicato.

Prima di procedere al taglio

• Eliminare i corpi estranei dalla superficie di lavoro.
• Esaminare la siepe alla ricerca di oggetti nascosti (ad esempio reti metalliche di recinzione).

• Verificare l'eventuale presenza di danni e invecchiamento (fragilità) nel cavo di collegamento e nel cavo montato all'esterno dell'apparecchio. Utilizzare questi elementi solo se si trovano in condizioni ineccepibili.

• Verificare la presenza dei dispositivi di protezione. Non è consentito l'uso di apparecchi privi di dispositivi di protezione o con dispositivi di protezione danneggiati.

• Controllare (controllo visivo) se gli utensili da taglio sono smussati o danneggiati.
• Fare sostituire gli utensili da taglio smussati o danneggiati.
• Mantenere le maniglie pulite, asciutte e prive di olio e grasso.
• Non tentare mai di utilizzare una macchina incompleta o una macchina che presenti modifiche non autorizzate.

Durante il taglio

Non utilizzare la cesoia quando piove né per tagliare siepi umide.

L'infiltrazione di acqua nell'alloggiamento accresce il rischio di scossa elettrica.

• Non utilizzare l'apparecchio laddove sussista rischio di incendio o esplosione.
• Prestare attenzione a quanto si sta facendo. Usare il buonsenso quando ci si accinge a lavorare. Non utilizzare l'apparecchio quando si è stanchi o ci si trova sotto l'influsso di droghe, alcol o medicamenti.

Non indossare abbigliamento sciolto né ornamenti.

I vestiti e gli ornamenti possono restare impigliati nelle parti mobili.

• Lavorare solo con calzature robuste e pantaloni lunghi.
• Non lavorare mai a piedi scalzi o con sandali.

- Afferrare saldamente l'apparecchio con entrambe le mani e farlo funzionare solo se ci si trova in una posizione ben salda.

- Durante il lavoro, prestare attenzione ai corpi estranei.

- Mantenere ordinata la zona di lavoro: il disordine può causare incidenti.

- Sincerarsi di disporre di spazio sufficiente per lavorare.

- Mantenere tutte le parti del corpo lontane dalle lame.

• Nella zona di lavoro non è consentita la presenza di persone, in particolare di bambini, né di animali o oggetti.
• Scegliere un'altezza di lavoro che permetta di evitare che la lama tocchi il suolo.
• Non tentare di eliminare il materiale tagliato quando le lame sono in movimento, né afferrare il materiale da tagliare.

Attenzione! Lame controrotanti

Se le lame si bloccano, ad esempio a causa di rami grossi ecc., spegnere la cesoi:

• Estrarre la spina elettrica.
• Non toccare le lame in movimento.
• Eliminare la causa del blocco.

- Per il trasporto, staccare la spina dalla presa.

- Non staccare mai la spina dalla presa tirando dal cavo di collegamento.

- Con le lame ferme, trasportare la cesoia dalle maniglie (mantenere le mani lontane dalle lame).

- Non trasportare mai l'apparecchio dal cavo di collegamento.

- Fare in modo che, dopo l'uso, l'apparecchio venga conservato in modo tale da impedire il contatto con le lame (coprilama).

Cavo

Attenzione! Scarica elettrica da cavo danneggiato

Quando il cavo è tagliato completamente o danneggiato, il fusibile di sicurezza non sempre funziona.

• Non toccare il cavo prima di estrarre la spina dalla presa di corrente.
• Il cavo danneggiato deve essere completamente sostituito. E' proibito rappezzare il cavo con nastro isolante.
• Evitare di toccare con il corpo gli elementi collegati a massa (ad esempio, recinzioni metalliche)

- Fare riparare il cavo solo da un tecnico specializzato.

- Fissare il cavo di collegamento al tensionatore. Evitare che il cavo sfreghi contro bordi, punte o oggetti taglienti.

- Evitare che il cavo rimanga schiacciato nelle fessure di porte e finestre socchiuse.

- Mantenere il cavo lontano dalla zona di taglio.

• Non è consentito togliere né ponticellare i dispositivi di commutazione.
• Utilizzare solo prolunghe che non siano più sottili di un tubo di gomma, tipo: HO 7 RNF, sezione trasversale minima 3 x 1.5 mm ^2 , lunghezza: max. 25 m.
• È necessario che i cavi siano protetti dagli spruzzi d'acqua.

Manutenzione

Attenzione! Lame controrotanti

Prima di effettuare qualsiasi manutenzione e pulizia:

• Estrarre la spina elettrica.

• Non toccare le lame in movimento.

• Non spruzzare acqua sull'apparecchio. Per la pulizia, non utilizzare pulitori ad alta pressione né getti di vapore.
  ● Non riporre la cesoia in ambienti umidi.

• Per motivi di sicurezza, sostituire le parti usurate o danneggiate.
• Fare sempre eseguire le riparazioni da un'officina specializzata.
• Se il cavo di collegamento è danneggiato, per evitare rischi va fatto sostituire da un'officina autorizzata.
• Utilizzare solo ricambi originali WOLF, altrimenti non vi è alcuna garanzia che l'apparecchio sia conforme alle norme di sicurezza.

Smaltimento

Non smaltire gli apparecchi elettrici insieme ai rifiuti domestici. Assicurare un riciclaggio rispettoso dell'ambiente dell'apparecchio, degli accessori e dell'imballaggio.

Montaggio

Fissaggio dello scudo di protezione A

- Montare lo scudo di protezione come si mostra nella figura.

Uso

Orari d'uso

• Attenersi alle disposizioni locali.
• Informarsi circa gli orari d'uso presso le autorità locali.

Fare passare il cavo attraverso il tensionatore B

- Far passare il cavo attraverso il tensionatore come si mostra nella figura (evitare che la spina si stacchi inavvertitamente).

Regolazione della testa della lama C

Per consentire in ogni situazione una posizione della mano sempre adeguata ed ergonomica, è possibile arrestare la testa della lama su 5 punti

Attenzione! Lame controrotanti

Procedere alla regolazione dell'apparecchio solo dopo aver spento il motore e dopo che la lama si sia completamente fermata.

1. Premere verso il basso il bottone di scatto.
2. Ruotare la testa della lama sulla posizione desiderata.
3. Rilasciare nuovamente il bottone di scatto.
4. Controllare se la testa della lama è salda (è possibile accendere la cesoia solo se la testa della lama è scattata in posizione).

Collegamento alla presa (230 Volt, 50 Hz)

- Collegare l'apparecchio solo a prese protette da un fusibile ritardato da 10-16 ampère (o da un interruttore di protezione della linea di tipo B).

i Nota: dispositivo di protezione contro corrente residuale

Questi dispositivi di protezione proteggono da lesioni gravi qualora si entri in contatto con linee danneggiate nonché in caso di errori di isolamento e, in determinati casi, anche in caso di danneggiamento di linee sotto tensione.

• Raccomandiamo che l'attrezzo sia collegato ad una presa di corrente che sia protetta da un dispositivo di protezione contro la corrente residuale (RCD) con una corrente residuale non superiore a 30 mA.
• Sono disponibili dei retrofit per i vecchi impianti. Rivolgersi ad un tecnico elettricista

Accensione/spegnimento della cesoia

• Mantenere una posizione ben salda, in particolare se si lavora oltre l'altezza del capo.
  ● Mantenere le lame lontane dal corpo.
• Non posare mai il cavo sulla siepe, dove può entrare facilmente nel raggio d'azione delle lame.

Accensione del motore E

1. Mantenere premuto l'interruttore di sicurezza dell'archetto (1).
2. Contemporaneamente, premere l'interruttore on-off della maniglia (2).

Spegnimento del motore E

- Rilasciare uno dei due interruttori.

Suggerimenti per il taglio F G H J

• Tenere conto dei periodi di incubazione degli uccelli.
• La forma ideale per il taglio di una siepe è il trapezio, che consente un afflusso sufficiente di luce e aria in tutte le zone della siepe.

• Per facilitare la crescita frondosa delle siepi giovani, accorciare i rametti nuovi solo fino alla metà.

• Se la siepe ha già raggiunto l'altezza desiderata, è possibile eliminare del tutto i rametti nuovi.

• Per ottenere un'altezza uniforme della siepe, è possibile tendere una cordicella all'altezza desiderata e tagliare lungo questa linea.
• Stagioni per il taglio:
• Siepi di fogliame: maggio/giugno e ottobre (potatura pari a circa 1/3 dell'altezza totale in inverno)
• Siepi di conifera: aprile e ottobre
• Conifere: aprile e ottobre

Manutenzione

Generale

Attenzione! Lame controrotanti

Prima di effettuare qualsiasi manutenzione e pulizia:

- Estrarre la spina elettrica.

● Non toccate lame in movimento.

Pulizia

• Dopo l'uso pulire la cesoia con un panno asciutto, in particolare le feritoie di ventilazione; se è molto sporca usare una spazzola.
• Dopo l'uso spruzzare olio conservante sulle lame.
• Non spruzzare acqua sulla cesoia.

Conservazione

• Collocare la cesoia sul portalama fornito
• Per una conservazione ideale, è possibile fissare il portalama alla parete K L
• Per agevolare il fissaggio del portalama alla parete, suggeriamo l'uso della maschera di foratura (vedere pagina 136).
• Conservare la cesoia in luogo asciutto e fuori della portata dei bambini.

Eliminazione dei guasti

Problema Possibile causa Rimedio
Le lame si surriscaldano	·lame smussate	·Rivolgersi ad un'officina del servizio di assistenza WOLF.
	·frizione eccessiva a causa della mancanza di lubrificazione	·Oliare le lame
Il motore non funziona	·manca la tensione di rete	·Controllare l'alimentazione di corrente, eventualmente farla riparare da un tecnico elettricista.
	·Cavo danneggiato:Attenzione! Scarica elettrica da cavo danneggiatoQuanto il cavo è tagliato completamente o danneggiato, il fusibile di sicurezza non sempre funziona.●Non toccare il cavo prima di estrarre la spina dalla presa di corrente.	·Affidare ad un'officina del servizio di assistenza WOLF la sostituzione completa del cavo. E' proibito rappezzare il cavo con nastro isolante.
Funzionamento non uniforme	·Lama deteriorata	·Rivolgersi ad un'officina del servizio di assistenza WOLF.
	·Lama allentata nel fissaggio	·Rivolgersi ad un'officina del servizio di assistenza WOLF.

In caso di dubbi, rivolgersi sempre ad un'officina del servizio di assistenza WOLF.

Prima di ogni controllo o prima di qualsiasi intervento sulle lame, spegnere la cesoia e staccare la spina.

Condizioni della garanzia

Conservare con cura la cartolina di garanzia compilata dal venditore o lo scontrino.

Per 24 mesi a decorrere dalla data d'acquisto, la ditta WOLF-Garten offre una garanzia conforme allo stato della tecnica, all'uso previsto e all'ambito d'uso. Le clausole di garanzia riportate di seguito non derogano i diritti legali del consumatore finale.

Condizioni per la garanzia di 24 mesi:

- Impiego dell'apparecchio esclusivamente in ambito privato.

Nell'ambito commerciale o nell'attività di noleggio, la garanzia si riduce a 12 mesi.

• Trattamento appropriato e osservanza di tutte le indicazioni del manuale d'uso che formano parte delle condizioni di garanzia.
• Osservanza degli intervalli di manutenzione prescritti.
• Assenza di modifiche arbitrarie della struttura.
• Montaggio di ricambi e accessori originali WOLF.

- Presentazione di una cartolina di garanzia compilata e/o di uno scontrino.

La garanzia non si estende alla normale usura di lame, elementi di fissaggio delle lame quali dischi a frizione, cinghie trapezoidali o dentate, filtri dell'aria, candele e cappucci. La garanzia decade in caso di riparazioni non autorizzate.

Errori e difetti riconducibili a difetti del materiale o ad errori della lavorazione vengono riparati esclusivamente dalle nostre officine concessionarie (il venditore ha diritto alla miglioria) più prossime o, qualora sia più vicino, dal produttore stesso. Si esclude qualsiasi pretesa che esuli dalla prestazione della garanzia. Non vi è diritto ad una fornitura sostitutiva. Eventuali danni da trasporto non vanno comunicati a noi bensì alla ditta incaricata del trasporto, poiché altrimenti si perde il diritto al risarcimento nei confronti di tali ditte.

Le prestazioni in regime di garanzia vengono soddisfatte presso le nostre officine autorizzate del servizio clienti o presso:

I WOLF Italia S.r.l.

Via G. Galilei 5

20060 Ornago (Mi)

Tel.: ++ 39 (0 39) - 62 86 41

Fax: ++ 39 (0 39) - 6 01 02 57

E-mail: [e-mail]
