BEDIENUNGSANLEITUNG HSE 65 V 700 Wolf Garten

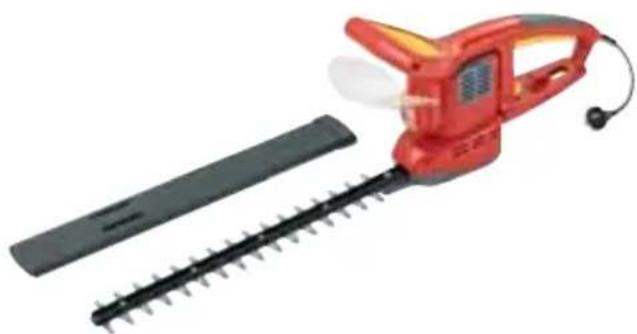

1 Netzstecker 2 Ein-/Ausschalter 3 Kabelzugentlastung 4 Sperrknopf für Messerkopfverstellung 5 Lüftungsschlitze 6 Bügel mit Sicherheitsschalter 7 Schutzschild 8 Messer 9 Messerköcher

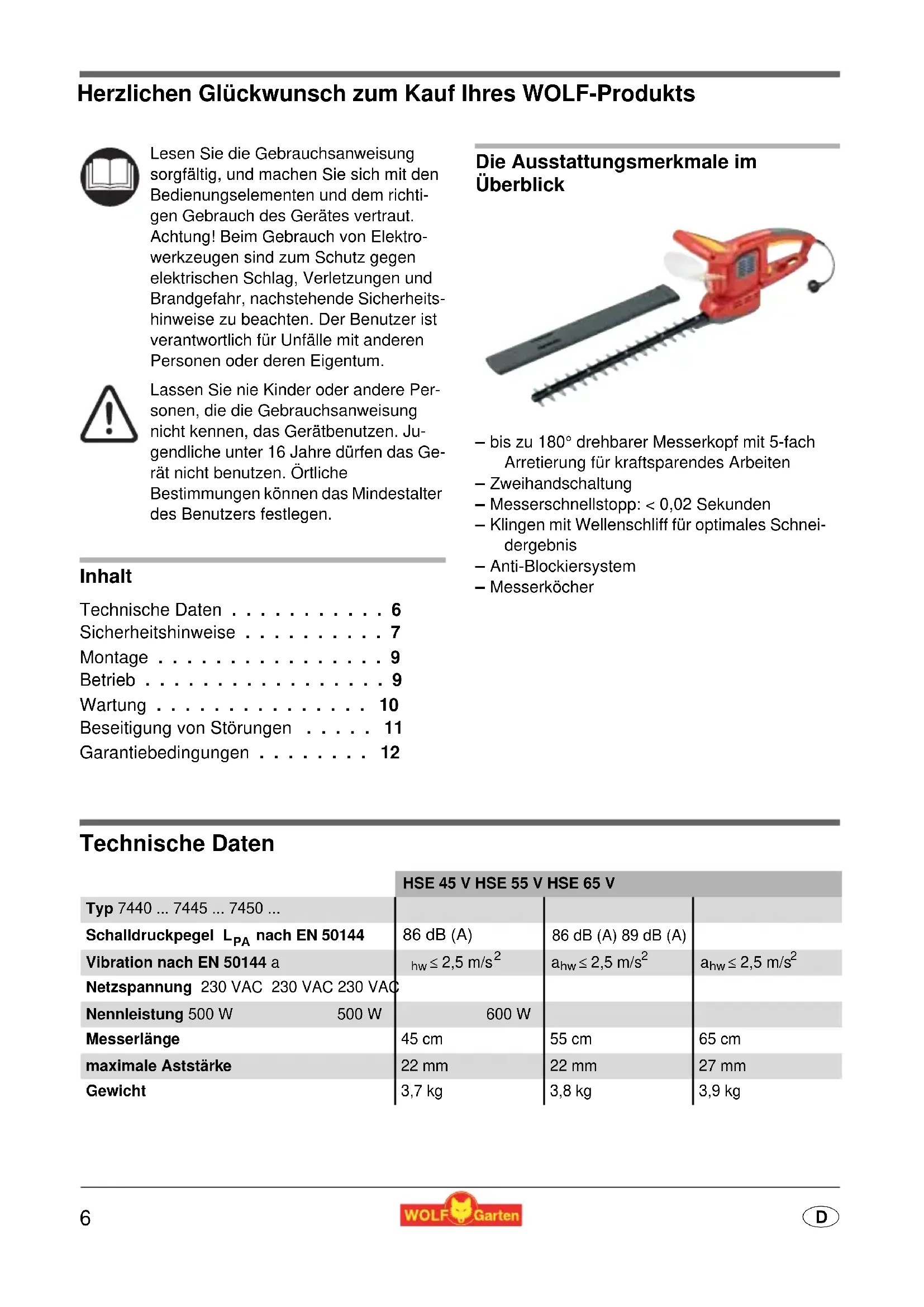

• D Herzlichen Glückwunsch zum Kauf Ihres WOLF-Produkts Inhalt Technische Daten p. 6
• Sicherheitshinweise p. 7
• Montage p. 9
• Betrieb p. 9
• Wartung p. 10
• Beseitigung von Störungen p. 11
• Garantiebedingungen p. 12
• Die Ausstattungsmerkmale im Überblick – bis zu 180° drehbarer Messerkopf mit 5-fach Arretierung für kraftsparendes Arbeiten – Zweihandschaltung – Messerschnellstopp: < 0,02 Sekunden – Klingen mit Wellenschliff für optimales Schnei- dergebnis – Anti-Blockiersystem – Messerköcher Technische Daten Lesen Sie die Gebrauchsanweisung sorgfältig, und machen Sie sich mit den Bedienungselementen und dem richti- gen Gebrauch des Gerätes vertraut. Achtung! Beim Gebrauch von Elektro- werkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungen und Brandgefahr, nachstehende Sicherheits- hinweise zu beachten. Der Benutzer ist verantwortlich für Unfälle mit anderen Personen oder deren Eigentum. Lassen Sie nie Kinder oder andere Per- sonen, die die Gebrauchsanweisung nicht kennen, das Gerätbenutzen. Ju- gendliche unter 16 Jahre dürfen das Ge- rät nicht benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen. HSE 45 V HSE 55 V HSE 65 VTyp 7440 Schalldruckpegel L nach EN 50144 86 dB (A) 86 dB (A) 89 dB (A)Vibration nach EN 50144 a p. 7445

Netzspannung 230 VAC 230 VAC 230 VACNennleistung 500 W 500 W 600 W Messerlänge 45 cm 55 cm 65 cm maximale Aststärke 22 mm 22 mm 27 mm Gewicht 3,7 kg 3,8 kg 3,9 kg Gebrauchsanweisung7

Sicherheitshinweise Bedeutung der Symbole Allgemeine Hinweise z Die Maschine ist ausschließlich zum Schnei- den von Hecken bestimmt. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus resul- tierende Schäden haftet der Hersteller/Lieferer nicht. Das Risiko trägt allein der Anwender. z Überlasten Sie das Gerät nicht, es arbeitet besser und sicherer im angegebenen Leis- tungsbereich. Vor dem Schneiden z Befreien Sie die Arbeitsfläche von Fremdkör- pern. z Suchen Sie die Hecke auf verborgene Objekte ab (z. B. Drahtzäune). z Untersuchen Sie das Anschlusskabel und die am Gerät außen installierte Leitung auf Be- schädigung und Alterung (Brüchigkeit). Ver- wenden Sie diese nur in einwandfreiem Zustand. z Prüfen Sie, dass die Schutzeinrichtungen an- gebracht sind. Geräte ohne oder beschädigter Schutzeinrichtungen dürfen nicht verwendet werden. z Prüfen Sie (Sichtprüfung), ob die Schneid- werkzeuge stumpf oder beschädigt sind. z Lassen Sie stumpfe oder beschädigte Schneidwerkzeuge ersetzen. z Halten Sie die Handgriffe sauber, trocken und frei von Öl und Fett. z Versuchen Sie niemals eine unvollständige Maschine zu benutzen oder eine, die mit einer nicht genehmigten Änderung versehen ist. Beim Schneiden 1 Schere nicht bei Regen und nicht zum Schneiden nasser Hecken benutzen. Das Eindringen von Wasser in das Gehäu- se erhöht das Risiko eines elektrischen Schlages. z Benutzen Sie das Gerät nicht, wo brand- oder explosionsgefahr besteht. z Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Ge- rät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medika- menten stehen. 1 Tragen Sie keine weite Kleidung oder Schmuck. Kleidung oder Schmuck könnten von be- weglichen Teilen erfasst werden. z Arbeiten Sie nur in festem Schuhwerk und langer Hose. z Arbeiten Sie nie barfuß oder in Sanda- len. z Halten Sie das Gerät fest mit beiden Händen, betreiben Sie es nur aus sicherem Stand. z Achten Sie während des Arbeitens auf Fremd- körper! z Halten Sie Ihren Arbeitsbereich in Ordnung - Unordnung im Arbeitsbereich kann Unfälle zur Folge haben. z Achten Sie darauf, dass Sie ausreichend Frei- raum bei der Arbeit haben. z Halten Sie alle Körperteile vom Messer fern. Augen- und Gehörschutz tragen! Schutzhandschuhe tragen! Bei Beschädigung oder Durch- schneiden der Anschlussleitung sofort Stecker ziehen! Nicht dem Regen aussetzen!8

z Es dürfen sich keine Personen, insbesondere Kinder, Tiere oder Gegenstände im Arbeitsbe- reich befinden. z Wählen Sie die Arbeitshöhe so, dass das Mes- ser nicht mit dem Boden in Kontakt kommt. z Versuchen Sie nicht, bei laufenden Messern Schnittgut zu entfernen oder zu schneidendes Material festzuhalten. 1 Achtung! Gegenläufige Messer Beim Blockieren der Messer, z. B. durch di- cke Äste usw., muss die Heckenschere au- ßer Betrieb gesetzt werden: z Netzstecker ziehen. z Nicht an laufende Schneiden greifen. z Ursache der Blockierung beseitigen. z Ziehen Sie zum Transport den Netzstecker aus der Steckdose. z Benutzen Sie die Anschlussleitung niemals, um den Stecker aus der Steckdose zu ziehen. z Tragen Sie die Schere, bei stillstehenden Messern, an den Handgriffen (Hände weg von den Messern). z Tragen Sie das Gerät niemals an der An- schlussleitung. z Sorgen Sie dafür, dass das Gerät nach Ge- brauch so aufbewahrt wird, dass die Messer nicht berührbar sind (Messerschutz). Kabel 1 Achtung! Stromschlag durch Kabelscha- den Wenn das Kabel durchtrennt oder beschä- digt wird, löst nicht immer die Sicherung aus. z Kabel nicht berühren, bevor der Netzste- cker aus der Steckdose gezogen ist. z Beschädigtes Kabel komplett austau- schen. Es ist verboten, das Kabel mit Isolierband zu flicken. z Vermeiden Sie Körperberührung mit ge- erdeten Teilen (z. B. Metallzäunen) z Lassen Sie Reparaturen am Kabel nur vom Fachmann durchführen. z Anschlusskabel an der Zugentlastung befesti- gen. Nicht an Kanten, spitzen oder scharfen Gegenständen scheuern lassen. z Kabel nicht durch Türritze oder Fensterspalten quetschen. z Kabel aus dem Schnittbereich halten. z Schalteinrichtungen dürfen nicht entfernt oder überbrückt werden. z Verwenden Sie ausschließlich Verlängerungs- kabel, die nicht leichter sind als Gummi- schlauchleitungen, Typ: HO 7 RN-F, Mindest- Querschnitt 3 x 1,5 mm

, Länge: max. 25 m. z Die Kabel müssen spritzwassergeschützt sein. Wartung 1 Achtung! Gegenläufige Messer Vor allen Wartungs- und Reinigungsarbei- ten: z Netzstecker ziehen. z Nicht an laufende Schneiden greifen. z Gerät nicht mit Wasser abspritzen. Keine Hochdruckreiniger oder Dampfstrahler zur Reinigung verwenden. z Stellen Sie die Heckenschere nicht in feuchten Räumen ab. z Ersetzen Sie aus Sicherheitsgründen ver- schlissene oder beschädigte Teile. z Lassen Sie Reparaturen immer von einer Fachwerkstatt durchführen. z Wenn die Anschlussleitung beschädigt wird, muss Sie von einer autorisierten Fachwerk- statt ersetzt werden, um Gefährdungen zu ver- meiden. z Nur WOLF Original-Ersatzteile verwenden, sonst haben Sie keine Garantie, dass Ihr Ge- rät den Sicherheitsbestimmungen entspricht. Entsorgung Elektrogeräte gehören nicht in den Hausmüll. Gerät, Zubehör und Ver- packung einer umweltfreundlichen Wiederverwertung zuführen.9

Montage Schutzschild befestigen z Montieren Sie das Schutzschild wie abgebil- det. Betrieb Betriebszeiten z Bitte regionale Vorschriften beachten.z Erfragen Sie die Betriebszeiten bei Ihrer örtli-chen Ordnungsbehörde. Kabel in die Zugentlastung führen z Bitte führen Sie das Kabel gemäß Abbildung in die Zugentlastung (verhindert ein unbeabsich- tigtes Lösen der Steckverbindung). Messerkopf einstellen Um in allen Schneidsituationen die gleiche, ergo-nomisch optimale Handhaltung zu ermöglichen, lässt sich der Messerkopf 5-fach arretieren . 1 Achtung! Gegenläufige Messer Einstellungen am Gerät nur bei abgeschal-tetem Motor und stillstehendem Messer vor-nehmen.1. Drücken Sie den Rastknopf nach unten.2. Drehen Sie den Messerkopf in die gewünschte Position.3. Lassen Sie den Rastknopf wieder los.4. Kontrollieren Sie, ob der Messerkopf feststeht (die Heckenschere lässt sich nur einschalten, wenn der Messerkopf eingerastet ist). Anschluss an die Steckdose (230 Volt, 50 Hz) z Das Gerät nur an Steckdosen anschließen, die mit einer 10-16 Amp. Sicherung träge (oder LS-Schalter Typ B) abgesichert sind. 3 Hinweis: Fehlerstromschutzeinrichtung Diese Schutzeinrichtungen schützen beim Berühren von beschädigten Leitungen, Iso-lationsfehlern und in bestimmten Fällen auch beim Beschädigen von unter Span-nung stehenden Leitungen vor schweren Verletzungen.z Wir empfehlen, das Gerät nur an Steck-dosen anzuschließen, die mit einer Feh-lerstromschutzeinrichtung (RCD) mit einem Fehlerstrom von nicht mehr als 30 mA abgesichert sind.z Für Alt-Installationen gibt es Nachrüst-sätze. Sprechen Sie mit einer Elektro-Fachkraft Heckenschere ein-/ausschalten z Achten Sie auf einen sicheren Stand, beson-ders wenn Sie über Kopfhöhe arbeiten.z Halten Sie die Messer vom Körper weg.z Legen Sie das Kabel nie über die Hecke, wo es leicht von den Messern erfasst werden kann.Motor ein 1. Halten Sie den Sicherheitsschalter am Bügel-griff (1) gedrückt.2. Drücken Sie gleichzeitig den Ein-/Ausschalter am Handgriff (2).Motor aus z Lassen Sie einen der beiden Schalter los.

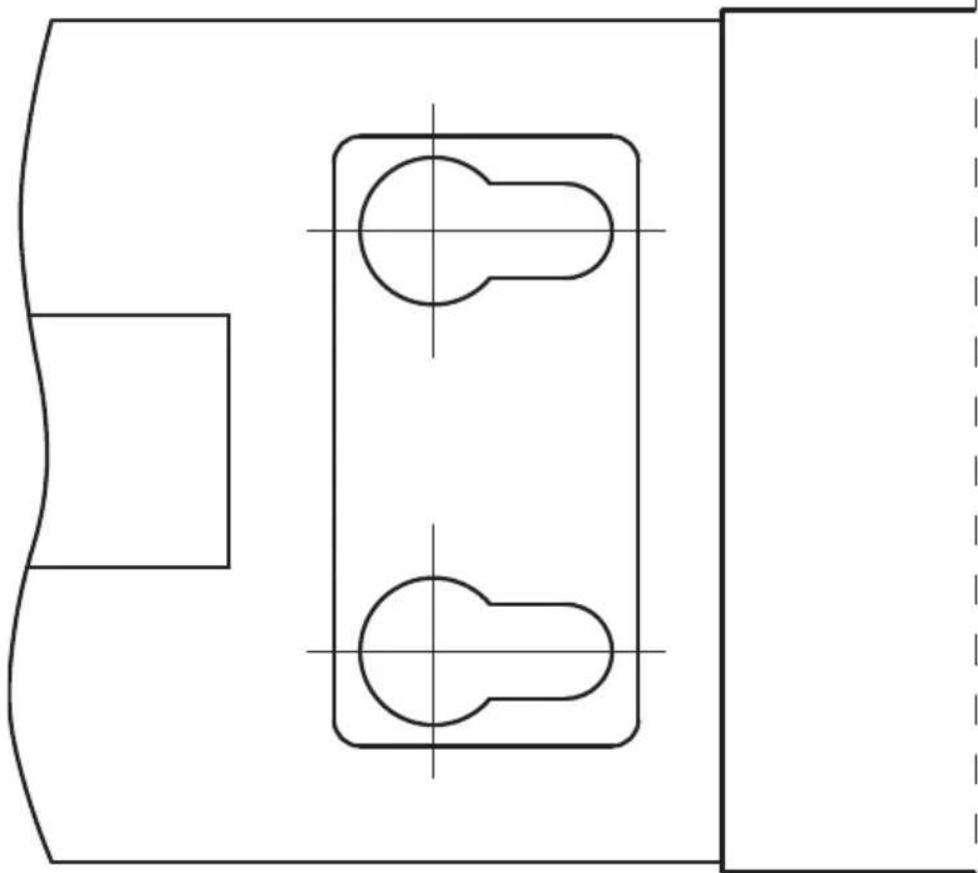

Tipps zum Schneiden z Bitte beachten Sie die Brutzeiten der Vögel! z Die ideale Form zum Heckenschnitt ist die Tra- pezform , welche für ausreichende Licht- und Luftzufuhr in allen Bereichen der Hecke sorgt.z Um bei jungen Hecken den Dichtwuchs zu för-dern, sollten neue Triebe nur zur Hälfte ge-kürzt werden.z Hat die Hecke bereits Ihre gewünschte Höhe erreicht, können neue Triebe ganz entfernt werden.z Um eine gleichbleibende Höhe der Hecke zu erzielen, können Sie eine Richtschnur auf ge-wünschter Höhe spannen und entlang dieser Linie schneiden.z Schnittzeiten:– Laubhecken: Mai/Juni und Oktober (Rück-schnitt um ca. 1/3 der Gesamthöhe im Win-ter vornehmen)– Nadelholzhecken: April und Oktober– Koniferen: April und Oktober Wartung Allgemein 1 Achtung! Gegenläufige Messer Vor allen Wartungs- und Reinigungsarbei- ten: z Netzstecker ziehen. z Nicht an laufende Schneiden greifen. Reinigung z Reinigen Sie die Heckenschere, insbesondere die Lüftungsschlitze, nach jedem Einsatz mit einem trockenen Tuch bzw. bei starker Ver-schmutzung mit einer Bürste.z Sprühen Sie die Messer nach dem Einsatz mit Pflegeöl ein. z Spritzen Sie die Heckenschere keinesfalls mit Wasser ab. Lagerung z Heben Sie die Heckenschere im mitgelieferten Messerköcher auf. – Zur optimalen Lagerung kann der Messer-köcher an die Wand montiert werden – Zur einfachen Wandmontage des Messer-köchers, empfehlen wir die Verwendung der Bohrschablone (siehe Seite 136).z Lagern Sie die Heckenschere an einem tro-ckenen Ort, außerhalb der Reichweite von Kindern.

Beseitigung von Störungen Problem Mögliche Ursache Abhilfe Messer werden heiß

• Messer stumpf • WOLF-Service Werkstatt aufsuchen.

• zuviel Reibung aufgrund fehlender Schmierung

• Messer ölen Motor läuft nicht

• Stromversorgung überprüfen, gegebe- nenfalls durch eine Elektrofachkraft re- parieren lassen.

• Kabelschaden: 1 Achtung! Stromschlag durch Kabelschaden Wenn das Kabel durchtrennt oder beschädigt wird, löst nicht immer die Sicherung aus. z Kabel nicht berühren, bevor der Netzstecker aus der Steckdose gezogen ist.

• Beschädigtes Kabel durch WOLF Ser- vice-Werkstatt komplett austauschen. Es ist verboten, das Kabel mit Isolier- band zu flicken. Unruhiger Lauf, starkes Vibrieren des Gerätes

• Messer schadhaft • WOLF Service-Werkstatt aufsuchen.

• Messer in der Befestigung gelöst • WOLF Service-Werkstatt aufsuchen. Im Zweifelsfall immer eine WOLF Service-Werkstatt aufsuchen. 1 Heckenschere vor jeder Prüfung oder vor Arbeiten am Messer abstellen, und Netzstecker ziehen.12

Garantiebedingungen Die vom Verkäufer ausgefüllte Garantiekarte bzw. den Kaufbeleg bitte sorgfältig aufbewahren. Für die Dauer von 24 Monaten vom Kaufdatum an leistet die Firma WOLF-Garten eine dem jeweiligen Stand der Technik und dem Verwendungszweck/An- wendungsgebiet entsprechende Garantie. Die ge- setzlichen Rechte des Endverbrauchers werden durch die nachstehenden Garantierichtlinien nicht be- einträchtigt. Voraussetzungen für den 24monatigen Garantie- anspruch: - Einsatz des Gerätes für den ausschließlichen pri- vaten Gebrauch. Im gewerblichen Bereich oder Verleihgeschäft re- duziert sich die Garantie auf 12 Monate. - Sachgemäße Behandlung und Beachtung aller Hinweise in der Gebrauchsanweisung, die Be- standteil unserer Garantiebedingungen ist. - Beachtung der vorgeschriebenen Wartungsinter- valle. - Keine eigenmächtige Änderung der Konstruktion. - Einbau von Original WOLF Ersatzteilen/Zubehör. - Vorlage der ausgefüllten Garantiekarte und/oder des Kaufnachweises. Die Garantie erstreckt sich nicht auf den normalen Verschleiß von Messern, Messerbefestigungsteilen wie Reibscheiben, Keil-/Zahnriemen, Laufräder/Rei- fen, Luftfilter, Zündkerzen und Zündkerzenstecker. Bei eigenmächtiger Reparatur erlischt automatisch sofort jeglicher Garantieanspruch. Auftretende Fehler und Mängel, deren Ursachen auf Material- oder Fertigungsfehler zurückzuführen sind, werden ausschließlich durch unsere Vertragswerk- stätten (der Verkäufer hat das Recht zur Nachbesse- rung) in Ihrer Nähe oder, falls er näher liegt, durch den Hersteller beseitigt. Über die Garantieleistung hinaus- gehende Ansprüche sind ausgeschlossen. Ein An- spruch auf Ersatzlieferung besteht nicht. Etwaige Transportschäden sind nicht uns, sondern dem zu- ständigen Transportträger zu melden, da sonst die Er- satzansprüche an diese Unternehmen verloren gehen. Die Garantieleistungen werden erfüllt durch unsere autorisierten Kundendienstwerkstätten oder bei:
