GEBRUIKSAANWIJZING PLEM 20 A2 PARKSIDE

Bedienings- en veiligheidsinstructies

ES

NL/BE Bedienings- en veiligheidsinstructies Pagina 52

Legenda van de gebruikte pictogrammen......Pagina 53

Inleiding ...... Pagina 53

Correct gebruik ...... Pagina 54

Beschrijving van de onderdelen....Pagina 54

Omvang van de levering.... Pagina 55

Technische gegevens....Pagina 55

Algemene veiligheidsinstructies.....Pagina 56

Veiligheidsinstructies voor batterijen/accu's......Pagina 58

Voor de ingebruikname......Pagina 59

Batterijen plaatsen/vervangen...... Pagina 59

Ingebruikname ...... Pagina 60

In-/Uitschakelen....Pagina 60

Lengte-eenheid kiezen ...... Pagina 60

Lengtes meten....Pagina 61

Meetmodus wijzigen......Pagina 61

Continue meting ...... Pagina 61

Enkele meting ...... Pagina 62

Fouten, storingen & storingen oplossen....Pagina 62

Onderhoud en reiniging......Pagina 62

Opslag ...... Pagina 63

Afvoer ...... Pagina 63

Garantie en service ...... Pagina 64

Garantie ...... Pagina 64

Afwikkeling in geval van garantie ...... Pagina 65

Service ...... Pagina 66

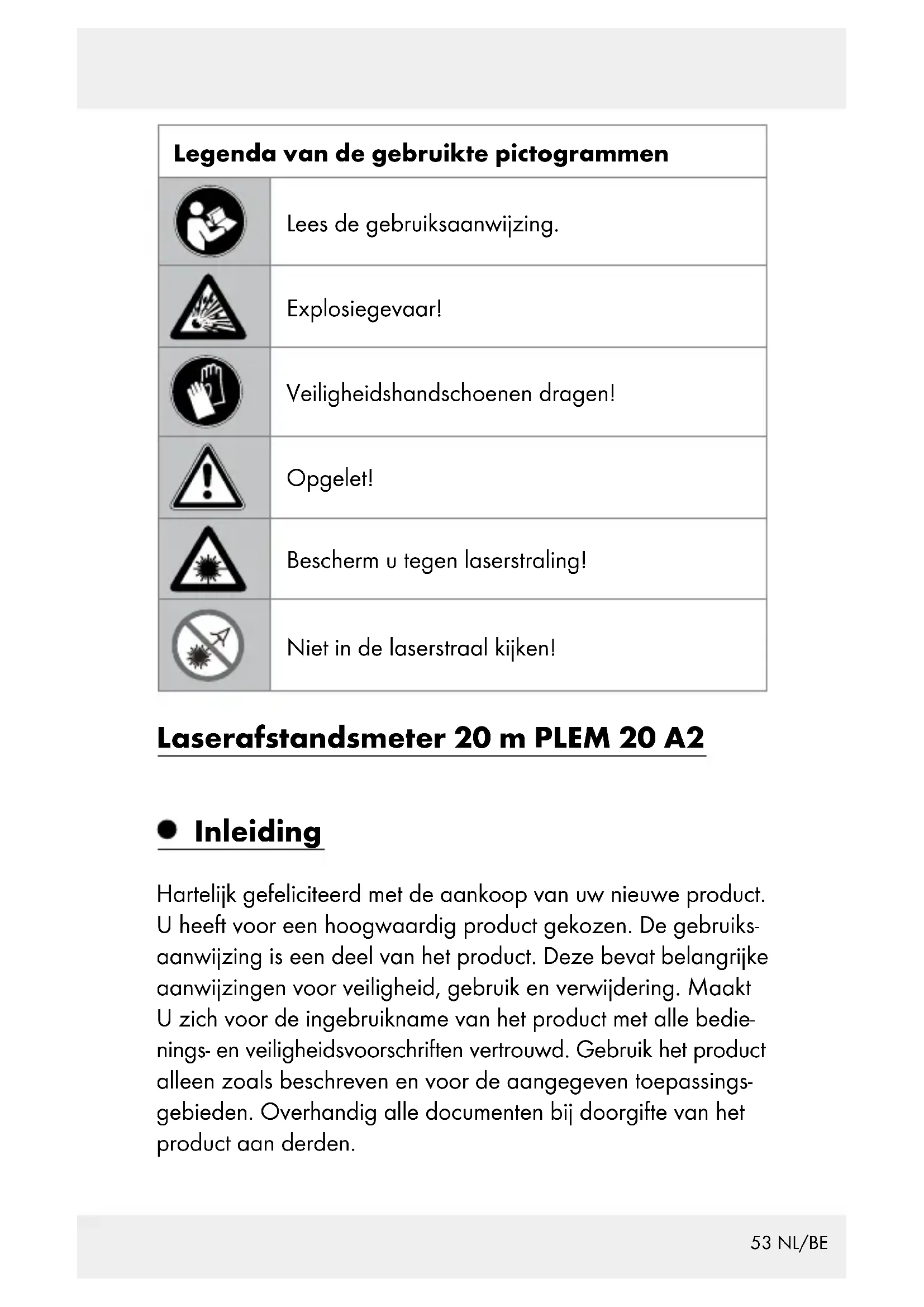

Legenda van de gebruikte pictogrammen
	Lees de gebruiksaanwijzing.
	Explosiegevaar!
	Veiligheidshandschoenen dragen!
	Opgelet!
	Bescherm u tegen laserstraling!
	Niet in de laserstraal kijken!

Laserafstandsmeter 20 m PLEM 20 A2

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U heeft voor een hoogwaardig product gekozen. De gebruiksaanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en veiligheidsvoorschriften vertrouwd. Gebruik het product alleen zoals beschreven en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.

Correctgebruik

Het product is bedoeld om dieptes, lengtes, hoogtes en afstanden te meten. Elke wijziging of elk ander gebruik van het product is niet doelmatig en houdt een aanzienlijk ongevalrisico in. De fabrikant is niet aansprakelijk voor schade als gevolg van on-doelmatig gebruik. Niet bestemd voor commercieel gebruik.

Beschrijving van de onderdelen

1 Sensor-oog
2 Uitgang laserstraal
3 Display
4 MEAS-knop (in- en uitschakelen, enkele meting, continue meting)
5 Reference- / Unit-knop (uitgangspunt van de meting wijzigen/ eenheid wijzigen)
6a Deksel voor batterijvak
6b Batterijvak

Display

8 Batterij-indicatie

9 Eerder gemeten waarde

10 Lengte-eenheid

11 Laatst gemeten waarde

12 Referentievlak

12a De meting wordt vanaf de bovenkant van het apparaat uitgevoerd

12b De meting wordt vanaf de onderkant van het apparaat uitgevoerd

Opmerking: de eerste (eerdere) meetwaarde wordt in het midden weergegeven nadat de tweede (nieuwe) meetwaarde succesvol is begonnen.

• Omvang van de levering

1 laserafstandsmeter
2 1,5 V-batterijen type LRO3 (AAA)
1 gebruiksaanwijzing

Technischegegevens

Meetbereik:0,075–20m*

(vanaf de bovenkant)

0,175-20m*

(vanaf de onderkant)

Meetnauwkeurigheid

Bedrijfstemperatuur: 0°-40°C

(voor gebruik binnenshuis)

Relatieve

luchtvochtigheid max.: ≤ 75 %

Laserklasse: 2

Golflengte van de laser (λ): 620–690 nm

Maximaal vermogen P max: <1 mW

Voedingsspanning: 3V===(gelijkstroom)

Batterijen: 2 x 1,5 V LR03 (AAA)

Gewicht: 58 g (zonder batterijen)

Afmetingen: 10 x 3,8 x 2,45 cm

Beschermingsgraad: IP20

*) De reikwijdte wordt groter naarmate het laserlicht beter door het oppervlak van het object weerkaatst wordt (strooiend, niet spiegelend) en hoe helderder de laserpunt in verhouding tot het omgevingslicht is (binnenruimtes, schemering).
** ) Bij ongunstige omstandigheden zoals bijv. fel zonlicht of slecht reflecterende oppervlakken, bedraagt de maximale afwijking ± 8 mm op 20 m. Bij gunstige omstandigheden moet rekening worden gehouden met een afwijking van ± 0,1 mm / m.

Algemeneveiligheidsinstructies

■ Verstikkingsgevaar! Verpakkingsmateriaal (bijv. folie of polystyreen) mag niet worden gebruikt om ermee te spe- len. Houd kinderen uit de buurt van het verpakkingsmateri- aal. Het verpakkingsmateriaal is geen speelgoed.
- Gebruik het product niet op plekken waar brand- of explosiegevaar bestaat, bijv. in de buurt van brandbare vloeistoffen of gassen.
- Dit product kan door kinderen vanaf 8 jaar alsmede door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als zij onder toezicht staan of geïnstrueerd zijn met betrekking tot het veilige gebruik van het product en zij de hieruit voortvloeiende gevaren begrijpen. Kinderen mogen niet met het product spelen. Reiniging en onderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
Laat het product niet onbeheerd achter als het wordt gebruikt. Andere personen zouden door de laserstraal verblind kunnen worden.
- Bescherm het product tegen vocht en directe zonnestraling.
Stel het product niet bloot aan extreme temperaturen of temperatuurschommelingen. Laat het bijvoorbeeld niet

voor lange tijd in de auto liggen. Laat het product bij grote temperatuurschommelingen eerst acclimatiseren alvorens het in bedrijf te nemen. Bij extreme temperaturen of temperatuurschommelingen kan de nauwkeurigheid van het product beïnvloed worden.

Vermijd heftige schokken of het laten vallen van het product.

WAARSCHUWING!

Bescherm u tegen laserstraling!

VOORZICHTIG LASERSTRALING! NIET IN DE STRAAL KIJKEN! LASERKLASSE 2!

Kijk nooit direct in de laserstraal of in de opening.

WAARSCHUWING!

Het observeren van de laserstraal met optische instrumenten (bijv. loep, vergrootglas e. d.) is schadelijk voor de ogen.

VOORZICHTIG! Als er andere dan de hier genoemde bedienings- of afstelfuncties worden gebruikt of andere handelingen worden verricht, kan dit tot gevaarlijke bloot-stelling aan straling leiden.

Richt de laserstraal nooit op reflecterende oppervlakken, personen of dieren. Slechts een kort zichtcontact met de laserstraal kan leiden tot oogletsel.

Veiligheidsinstructiesvoor batterijen / accu's

■ LEVENSGEVAAR! Houd batterijen / accu's buiten het bereik van kinderen. Raadpleeg bij inslikken onmiddellijk een arts!
EXPLOSIEGEVAAR! Laad niet oplaadbare batterijen nooit op. Sluit de batterijen / accu's niet kort en / of open deze niet. Daardoor kan de batterij oververhit raken, in brand vliegen of exploderen.
Gooi batterijen / accu's nooit in het vuur of water.
Stel batterijen / accu's nooit bloot aan mechanische belastingen.

Risico dat de batterijen / accu's lekken

Vermijd extreme omstandigheden en temperaturen die invloed op de batterijen / accu's zouden kunnen hebben bijv. radiatoren / direct zonlicht.
Bij lekkende batterijen / accu's het contact van de chemicaliën met de huid, ogen en slijmvliezen vermijden! Spoel de desbetreffende plekken direct af met schoon water en raadpleeg onmiddellijk een arts!
DRAAG VEILIGHEIDSHANDSCHOENEN!

Lekkende of beschadigde batterijen / accu's kunnen in geval van huidcontact chemische brandwonden veroorzaken. Draag daarom in dit geval geschikte veiligheidshandschoenen.

Als de batterijen / accu's lekken, dient u deze direct uit het product te halen om beschadigingen te vermijden.
Gebruik alleen batterijen / accu's van hetzelfde type. Gebruik nooit nieuwe en oude batterijen / accu's door elkaar!
Verwijder de batterijen / accu's, als u het product gedurende een langere periode niet gebruikt.

Risico op beschadiging van het product

• Gebruik uitsluitend het aangegeven type batterij / accu!
  Plaats de batterijen / accu's volgens de weergegeven polariteit (+) en (-) op batterij / accu en op product.
  ■ Reinig de contacten van de batterij / accu en die in het batterijvak, voordat u deze plaatst!
  Verwijder verbruikte batterijen / accu's direct uit het product.

- Voor de ingebruikname

■ Controleer de levering op volledigheid en op zichtbare beschadigingen.
□ Verwijder al het verpakkingsmateriaal van het product.

- Batterijen plaatsen / vervangen

Als het batterijsymbool voor de eerste keer in het display 3 verschijnt, zijn nog enkele metingen mogelijk. Verschijnt het lege batterijsymbool, dan moeten de batterijen worden vervangen. Metingen zijn niet meer mogelijk.

Open het deksel van het batterijvakje 6a door het nokje van het deksel voorzichtig naar beneden te drukken.
□ Verwijder, indien nodig, de lege batterijen uit het batterijvak 6b.
Plaats de (nieuwe) batterijen. Let op de juiste polariteit overeenkomstig de afbeelding aan de binnenkant van het batterijvak 6b.
☐ Sluit het deksel 6a van het batterijvak zoals aangegeven (afb. A).

- Ingebruikname

In-/Uitschakelen

Druk voor het inschakelen van het product op de MEAS-knop 4. Bij het inschakelen van het product wordt de laserstraal ingeschakeld.
Houd voor het uitschakelen van het product de MEAS-knop 4 ca. 5 seconden lang ingedrukt, tot in het display „OFF“ wordt weergegeven.

Als er gedurende ca. 3 minuten geen knop op het product wordt ingedrukt, schakelt het product zichzelf automatisch uit om de batterijen te sparen.

☐ Om te wisselen tussen de meting vanaf de bovenkant of de onderkant van het product of omgekeerd, drukt u op de Reference-/Unit-knop 5.

Lengte-eenheid kiezen

1. Houd de Reference-/Unit-knop 5 langer dan 3 seconden ingedrukt.
2. De eenheid op het display verandert.
3. Herhaal stap 1 totdat de gewenste eenheid op het display verschijnt.

Opmerking: U kunt kiezen uit de volgende lengte-eenheden:

m meter

in inch

ft voet

'' voet/inch

• Lengtes meten

Druk nog een keer kort op de MEAS-knop 4 om de laser-straal te activeren. Zodra de laser is ingeschakeld, wordt het symbool 7 in de linker bovenhoek van het display weergegeven.

Opmerking: als de laserstraal reeds geactiveerd is, kan de bovengenoemde stap worden overgeslagen.

Richt de laser alleen op het te meten object. Druk nog een keer kort op de MEAS-knop 4. Bij een succesvolle meting wordt de meetwaarde aan de onderkant van het display weergegeven en de laser wordt uitgeschakeld.

□ Als u nog een meting wilt uitvoeren, herhaalt u de bovengenoemde stappen.

De nieuwe meetwaarde wordt aan de onderkant van het display weergegeven, de vorige meetwaarde in het midden. De laserstraal is nu uitgeschakeld.

- Meetmodus wijzigen

- Continue meting

Druk in de modus voor enkele meting op de MEAS-knop 4 en houd deze 3 seconden ingedrukt om in de modus voor continue meting te komen.

☐ Het lasersymbool knippert in de modus voor continue meting.

Enkele meting

Druk in de modus voor continue meting op de MEAS-knop 4 en houd deze 3 seconden ingedrukt om in de modus voor enkele meting te komen.
□ Het lasersymbool blijft in de modus voor enkele meting staan.

- Fouten, storingen & storingen oplossen

Pro-bleem	Oorzaak Oplossing
— Berekeningsfout Let op het toegestane meetbereik.
301 Omgevingstemperatuur te laag of te hoog		Let op de toegestane omgevingstemperatu-ren (0° -40°C).
401 Apparaat-fout Als het symbool ook		na meermaals in- en uitschakelen nog steeds verschijnt, breng dan het pro-duct naar een vakman.

- Onderhoud en reiniging

Het product is onderhoudsvrij.

LET OP! Dompel het product nooit onder in water of andere vloeistoffen. Bij het reinigen mag er geen vocht in het product binnendringen.

■ Reinig de uitgang van de laserstraal en het sensor-oog 1 met een zachte luchtstroom. Bij sterkere verontreinigingen het vuil verwijderen met een licht vochtig gemaakt wattenstaafje. Oefen daarbij geen sterke druk uit!
Gebruik nooit benzine, oplosmiddelen of reinigingsmiddelen die kunststof aantasten.
■ WARTSCHUWING Ratie-doeleinden alleen door een vakman worden geopend.
- Gebruik voor het reinigen van de behuizing een droge doek.
□ Reinig het product regelmatig, zo mogelijk na elk gebruik.

- Opslag

Indien het product voor langere tijd niet wordt gebruikt, verwijder dan de batterijen en bewaar deze op een schone, droge plek zonder direct zonlicht.

•Afvoer

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren.

Neem de aanduiding van de verpakkingsmaterialen voor de afvalscheiding in acht. Deze zijn gemarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1–7: kunststoffen / 20–22: papier en vezelplaten / 80–98: composietmaterialen.

Het product en de verpakkingsmaterialen zijn recyclebaar; verwijder deze afzonderlijk voor een betere afvalbehandeling. Het Triman-logo geldt alleen voor Frankrijk.

Informatie over de mogelijkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijke overheid.

Gooi het afgedankte product omwille van het milieu niet weg via het huisvuil, maar geef het af bij het daarvoor bestemde depot of het gemeentelijke milieupark. Over afgifteplaatsen en hun openingstijden kunt u zich bij uw aangewezen instantie informeren.

Defecte of verbruikte batterijen / accu's moeten volgens de richtlijn 2006/66/EG en veranderingen daarop worden gerecycled. Geef batterijen / accu's en / of het product af bij de daarvoor bestemde verzamelstations.

Milieuschade door foutieve verwijdering van de batterijen / accu's!

Batterijen / accu's mogen niet via het huisvuil worden weggegooid. Ze kunnen giftige zware metalen bevatten en vallen onder het chemisch afval. De chemische symbolen van de zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood. Geef verbruikte batterijen / accu's daarom af bij een gemeentelijk inzamelpunt.

• Garantie en service

Garantie

Het product wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geproduceerd en voor levering grondig getest. In geval van schade aan het product kunt u rechtmatig beroep doen op de verkoper van het product. Deze wettelijke rechten worden door onze hierna vermelde garantie niet beperkt.

Op dit product verlenen wij 3 jaar garantie vanaf aankoop-datum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wanneer binnen 3 jaar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons - naar onze keuze - gratis voor u gerepareerd of vervangen. Deze garantie komt te vervallen als het product beschadigd wordt, niet correct gebruikt of onderhouden wordt.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijke onderdelen, die gemaakt zijn van glas.

- Afwikkeling in geval van garantie

Om een snelle afhandeling van uw reclamatie te waarborgen dient u de volgende instructies in acht te nemen:

Houd bij alle vragen alstublieft de kassabon en het artikelnummer (bijv. IAN 123456) als bewijs van aankoop bij de hand.

Het artikelnummer vindt u op de typeplaat, ingegraveerd, op het titelblad van uw handleiding (linksonder) of als sticker op de achter- of onderzijde.

Wanneer er storingen in de werking of andere gebreken optreden, dient u eerst telefonisch of per e-mail contact met de onderstaande service-afdeling op te nemen.

Een als defect geregistreerd product kunt u dan samen met uw aankoopbewijs (kassabon) en vermelding van de concrete

schade alsmede het tijdstip van optreden voor u franco aan het u meegedeelde servicepunt verzenden.

Service

NL ServiceNederland

Tel.: [phone]

(0,10 EUR/Min.)
