DSXB41D - Autoradio SONY - Gratis gebruiksaanwijzing en handleiding

Type product	Bluetooth autoradio met USB-speler
Merk	Sony
Model	DSXB41D
Afmetingen (B x H x D)	178 x 50 x 176 mm

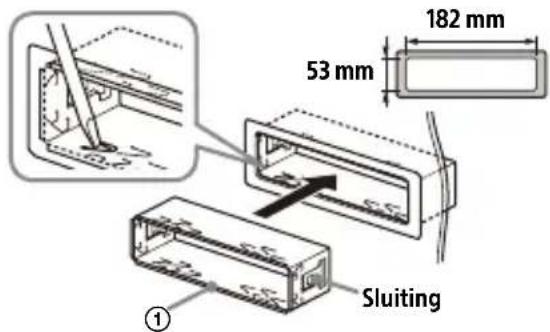

Montageafmetingen (B x H x D)	182 x 53 x 159 mm
Gewicht	0,8 kg
Voeding	12 V DC (accu voertuig, negatieve massa)
Nominaal stroomverbruik	10 A
Maximaal uitgangsvermogen	55 W x 4 (bij 4 Ω)
Luidsprekerimpedantie	4 Ω – 8 Ω
Radio-ontvanger	FM/AM/LW en DAB/DAB+
Bluetooth	Versie 3.0, profielen HFP, A2DP, AVRCP, PBAP, SPP
USB-poort	1 A, compatibel met MP3, WMA, AAC, FLAC
Aux-ingang	AUX-aansluiting 3,5 mm
Audio-uitgangen	Voor, achter, subwoofer (voorversterkt)
Frontpaneel verwijderbaar	Verwijderbaar, diefstalbeveiliging
Equalizer	Extra Bass (3 standen)
Firmware-update	Via USB-stick
Bedrijfstemperatuur	Vermijd hoge temperaturen (direct zonlicht)
Inhoud van de verpakking	Apparaat, montageframe, ontgrendelingssleutels, bekleding, schroeven, bus, stroomkabel, microfoon, voet, dubbelzijdig plakband

Veelgestelde vragen - DSXB41D SONY

Hoe koppel ik mijn telefoon met de DSXB41D autoradio?

Druk op MENU, draai aan de knop om BLUETOOTH > SET PAIRING > SET DEVICE 1 (of 2) te selecteren. Schakel vervolgens Bluetooth in op uw telefoon en selecteer de apparaatnaam (DSXB41D). Indien een code wordt gevraagd, voer dan 0000 in.

Hoe schakel ik de demonstratie (DEMO) uit?

Druk op MENU, draai aan de knop om GENERAL > SET DEMO > SET DEMO-OFF te selecteren, druk vervolgens op de knop om te bevestigen. Druk tweemaal op de toets RETOUR om terug te keren naar de normale weergave.

Hoe reset ik de autoradio naar fabrieksinstellingen?

Houd de toetsen DSPL en CALL tegelijkertijd langer dan 2 seconden ingedrukt. Het apparaat wordt gereset.

Welke audioformaten worden ondersteund via de USB-poort?

De autoradio ondersteunt de formaten MP3, WMA, AAC en FLAC. Het bestandssysteem moet FAT16 of FAT32 zijn. Maximum aantal mappen: 256, bestanden per map: 256.

Hoe werk ik de firmware van de autoradio bij?

Download de update van de Sony-ondersteuningssite, kopieer deze naar een USB-stick, steek de stick in de USB-poort en volg de instructies. Zet de contact niet uit tijdens de update.

Wat te doen als de autoradio niet aangaat?

Controleer de zekering (10 A) en vervang deze indien nodig. Zorg ervoor dat de permanente stroomkabel (geel) en de geschakelde stroomkabel (rood) correct zijn aangesloten. Als het probleem aanhoudt, raadpleeg dan een Sony-dealer.

Hoe reinig ik de connectoren van het frontpaneel?

Verwijder het frontpaneel en reinig de connectoren voorzichtig met een droog wattenstaafje. Druk niet te hard om beschadiging van de contacten te voorkomen.

Kan ik een subwoofer aansluiten zonder versterker?

Ja, u kunt een passieve subwoofer aansluiten op de draden van de achterluidsprekers. Zorg ervoor dat de impedantie van de subwoofer tussen 4 Ω en 8 Ω ligt en dat het vermogen geschikt is.

Hoe gebruik ik spraaknummers of Siri?

Houd de toets VOICE (instelknop) langer dan 2 seconden ingedrukt. Activeer spraakherkenning op uw Android-smartphone of de Siri-functie op iPhone.

Gaat de elektrische antenne automatisch omhoog?

Ja, de elektrische antenne gaat automatisch omhoog wanneer de autoradio is ingeschakeld. Als u een antenne zonder relais gebruikt, kan directe aansluiting deze beschadigen.

GEBRUIKSAANWIJZING DSXB41D SONY

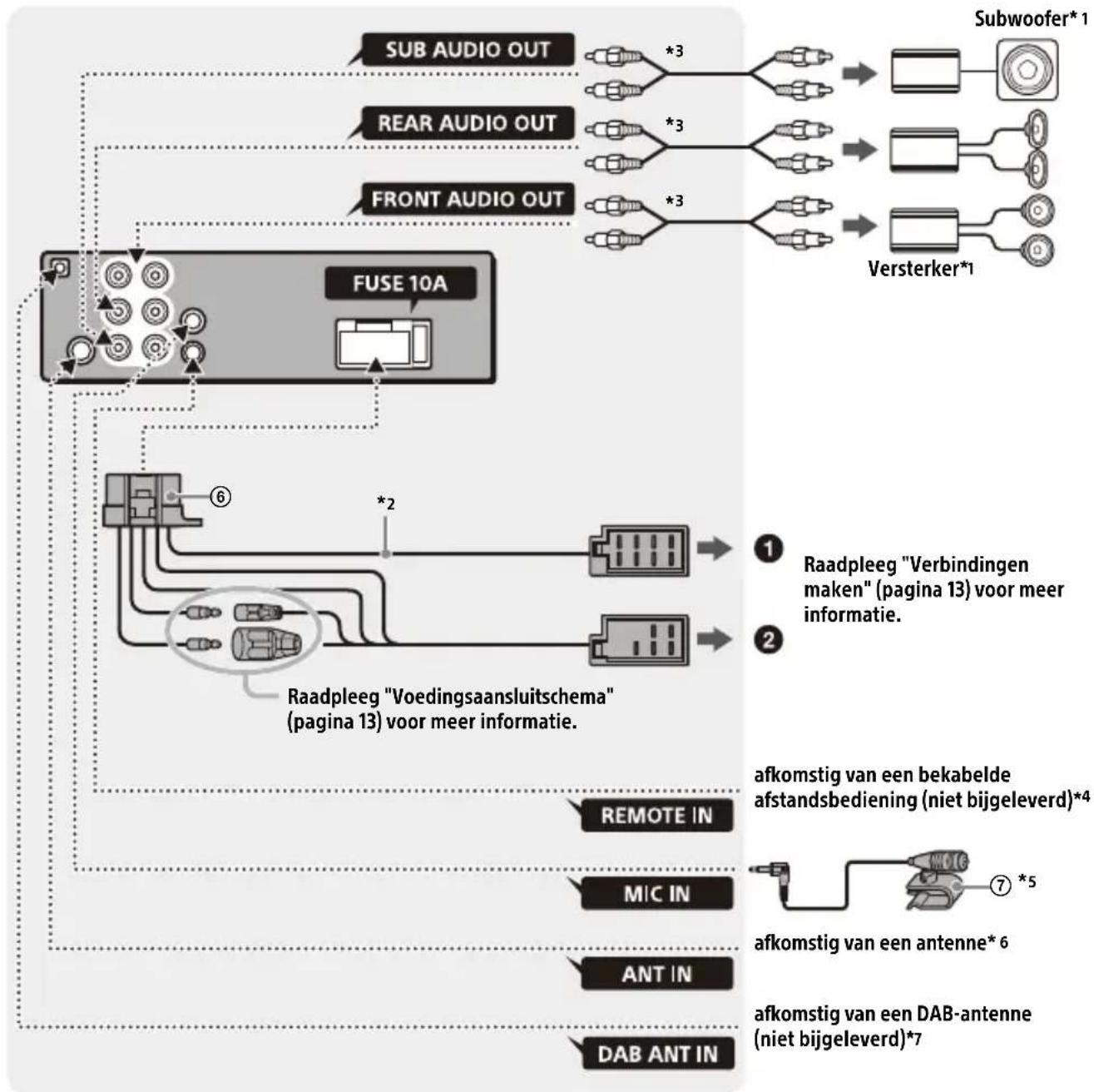

Raadpleeg pagina 11 voor meer informatie over de aansluiting/installatie.

Voor uw eigen veiligheid moet u dit apparaat in het dashboard van de auto installeren, aangezien de achterkant ervan tijdens het gebruik erg warm wordt. Zie "Verbinding/installatie" (pagina 11) voor meer informatie.

Geproduceerd in Thailand

Het naamplaatje met de werkspanning enz. bevindt zich onder aan de behuizing.

De CE-markering geldt alleen in landen waar deze wettelijk van kracht is. Dit is met name het geval in landen die deel uitmaken van de EER (Europese Economische Ruimte) en Zwitserland.

Opmerking voor klanten: de volgende informatie geldt enkel voor apparatuur verkocht in landen waar de EU-richtlijnen van kracht zijn

Dit product werd vervaardigd door of in opdracht van Sony Corporation. EU importeur: Sony Europe B.V. Vragen aan de EU invoerder of met betrekking tot Europese productconformiteit kunnen worden gericht aan de gemachtigde vertegenwoordiger, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, België.

CE

Hierbij verklaart Sony Corporation dat deze radioapparatuur conform is met Richtlijn 2014/53/EU.

De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres:

Verwijdering van oude batterijen, elektrische en elektronische apparaten (van toepassing in de Europese Unie en andere landen met afzonderlijke inzamelingssystemen)

Dit symbool op het product, de batterij of op de verpakking wijst erop dat het product en de batterij, niet als huishoudelijk afval behandeld mogen worden. Op sommige batterijen kan dit symbool gebruikt worden in combinatie met een chemisch symbool. Het chemisch symbool voor lood (Pb) wordt toegevoegd wanneer de batterij meer dan 0,004% lood bevat. Door deze producten en batterijen op juiste wijze af te voeren, vermijdt u mogelijke negatieve gevolgen voor mens en milieu die zijn gekoppeld aan verkeerde afvalbehandeling. Het recyclen van materialen draagt bij aan het behoud van natuurlijke bronnen. In het geval dat de producten om redenen van veiligheid, prestaties dan wel in verband met data-integriteit een permanente verbinding met een ingebouwde batterij vereisen, mag deze batterij enkel door gekwalificeerd servicepersoneel worden vervangen. Om ervoor te zorgen dat de batterij, elektrische en elektronische apparaten op een juiste wijze zal worden behandeld, dienen deze producten aan het eind van hun levenscyclus worden ingeleverd bij het juiste inzamelingspunt voor het recyclen van elektrisch en elektronisch materiaal. Voor alle andere batterijen verwijzen we u naar het hoofdstuk over het veilig verwijderen van batterijen. Lever de batterijen in bij het juiste inzamelingspunt voor het recyclen van batterijen. Voor meer informatie over het recyclen van dit product of de batterij, kunt u contact opnemen met de gemeentelijke instanties, de organisatie belast met de verwijdering van huishoudelijk afval of de winkel waar u het product of batterij hebt gekocht.

Waarschuwing als het contactslot van de auto geen ACC-positie heeft

Zorg ervoor dat de AUTO OFF-functie ingesteld is. Het toestel wordt volledig en automatisch afgesloten in de opgegeven tijd nadat het toestel werd uitgeschakeld en de klok wordt weergegeven (houd OFF 1 seconde ingedrukt). Dit voorkomt dat de batterij leegloopt. Zo voorkomt u dat de accu leegraakt. Als u de AUTO OFF-functie niet instelt, houd dan steeds OFF ingedrukt tot het scherm verdwijnt, wanneer u het contact uitzet.

Disclaimer betreffende diensten aangeboden door derden

Diensten die aangeboden worden door derden kunnen gewijzigd, opgeschort of beëindigd worden zonder voorafgaande kennisgeving. Sony draagt geen enkele verantwoordelijkheid voor dergelijke situaties.

Belangrijk bericht

Opgelet

ONDER GEEN ENKELE OMSTANDIGHEID ZAL SONY AANSPRAKELIJK ZIJN VOOR INCIDENTELE, INDIRECTE OF BIJKOMENDE SCHADE OF ANDERE SCHADE WAARONDER, ZONDER BEPERKING, VERLIES VAN WINST, INKOMSTENDERVING, VERLIES VAN GEGEVENS, VERLIES VAN GEBRUIK VAN HET PRODUCT OF EVENTUELE BIJKOMENDE APPARATUUR, UITVALTIJD EN TIJD VAN DE KOPER DIE VERBAND HOUDT MET OF ONTSTAAT UIT HET GEBRUIK VAN DIT PRODUCT, DE BIJBEHORENDE HARDWARE EN/OF SOFTWARE.

Geachte klant, dit product bevat een radiozender.

Volgens UNECE-reglement nr. 10 kunnen fabrikanten van voertuigen specifieke voorwaarden opleggen voor het installeren van radiozenders in voertuigen.

Gelieve de bedieningshandleiding van uw voertuig te controleren of contact op te nemen met de fabrikant van uw voertuig voordat u dit product in uw voertuig installeert.

Noodoproepen

Dit handenvrije BLUETOOTH-toestel en het elektronische toestel dat ermee verbonden is, gebruiken radiosignalen, mobiele en vaste netwerken en ook een door de gebruiker geprogrammeerde functie. Verbinding kan niet onder alle omstandigheden worden gegarandeerd. Vertrouw daarom niet uitsluitend op uw elektronische toestel voor het tot stand brengen van essentiële communicatie (zoals bij medische noodgevallen).

Over BLUETOOTH-communicatie

- Microgolven die worden uitgestraald door een BLUETOOTH-apparaat kunnen de werking van elektronische medische apparaten beïnvloeden. Schakel dit apparaat en andere BLUETOOTH-toestellen uit op de volgende plaatsen, omdat dit ongelukken kan veroorzaken. - waar brandbaar gas aanwezig is, in een ziekenhuis, trein, vliegtuig of benzinestation - in de buurt van automatische deuren of een brandalarm

- Dit apparaat ondersteunt veiligheidsvoorzieningen die voldoen aan de BLUETOOTH-standaard voor een veiligere verbinding wanneer de draadloze BLUETOOTH-technologie wordt gebruikt, maar deze beveiliging zal afhankelijk van de omstandigheden mogelijk niet voldoende zijn. Wees voorzichtig wanneer u communiceert via draadloze BLUETOOTH-technologie.

- Wij zijn niet verantwoordelijk voor het lekken van informatie tijdens BLUETOOTH-communicatie.

Met alle vragen of problemen over dit apparaat die niet aan bod komen in deze gebruiksaanwijzing, kunt u terecht bij uw Sony-leverancier.

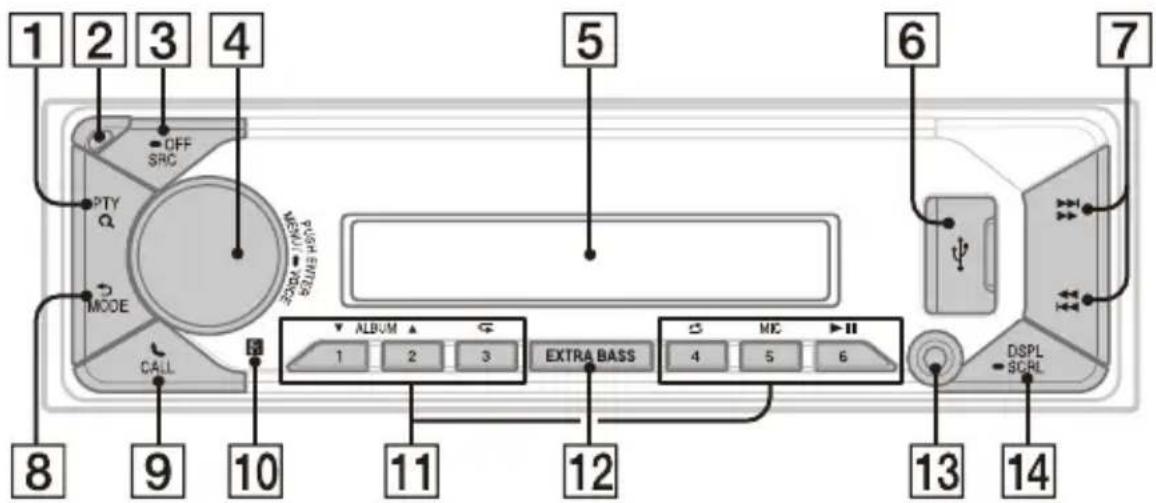

Gids over onderdelen en bedieningselementen

Hoofdapparaat

1 PTY (programmatype)

Tijdens FM-ontvangst:

Tijdens DAB-ontvangst:

Druk binnen 2 seconden twee keer op deze knop om PTY te selecteren.

Houd de knop langer dan 2 seconden ingedrukt om Auto Tune te starten en de zenderlijst te updaten.

Q (bladeren)

Tijdens het afspelen:

Schakelt over naar de bladermodus.

(Niet beschikbaar wanneer een USB-apparaat in de Android™-modus of een iPod is aangesloten.)

Tijdens DAB-ontvangst:

Schakelt over naar de bladermodus.

2 Toets om het voorpaneel los te maken

3 SRC (bron)

Schakelt het toestel in.

Wijzigt de bron.

OFF

Houd dit 1 seconde ingedrukt om de bron uit te schakelen en de klok weer te geven.

Houd dit 2 seconden of langer ingedrukt om het toestel en het display uit te schakelen.

4 Draaiknop

Regelt het volume.

PUSH ENTER

Schakelt om naar het geselecteerde item. Druk op SRC, draai aan de knop en druk er vervolgens op om de bron te wijzigen (time-out na 2 seconden).

MENU

Opent het instelmenu.

VOICE

Houd dit langer dan 2 seconden ingedrukt om de spraakkeuzefunctie, de spraakherkenningsfunctie (alleen voor Android-smartphones) of de Siri-functie (alleen voor iPhones) te activeren.

5 Display

6 USB-poort

7 / ( S E E K - / + )

Tijdens radio-ontvangst:

Stemt automatisch af op radiozenders. Houd dit ingedrukt om handmatig op zenders af te stemmen.

Tijdens DAB-ontvangst:

Druk op deze knop om een zender te selecteren.

Houd een van deze knoppen ingedrukt om een zendergroep te zoeken. (Alleen beschikbaar wanneer [SEEK BY] ingesteld is op [STATION GP].)

◀◀/▶▶I (vorige/volgende)

◀◀/▶▶ (snel achteruit/snel vooruit)

8 (terug)

Keert terug naar het vorige display.

MODE

Selecteert de radioband of functiemodi.

9 CALL

Schakelt over naar het oproepmenu.

Neemt een oproep aan of beëindigt deze.

Houd dit 2 seconden of langer ingedrukt om het BLUETOOTH-signaal om te schakelen.

10 Ontvanger voor de afstandsbediening

11 Nummertoetsen (1 tot 6)

Ontvangt vooraf ingestelde radiozenders.

Houd dit ingedrukt om zenders vooraf in te stellen.

Tijdens DAB-ontvangst:

Druk op deze knop om af te stemmen op een voorgeprogrammeerde DAB-zender of radiozender.

Blijf deze knop indrukken om DAB-zenders of radiozenders voor te programmeren.

ALBUM ▼/▲

Slaat een album op het audioapparaat over.

Houd dit ingedrukt om voortdurend albums over te slaan.

(Niet beschikbaar wanneer een USB-apparaat in de Android-modus of een iPod is aangesloten.)

← (herhalen)

(Niet beschikbaar wanneer een USB-apparaat in de Android-modus is aangesloten.)

(willekeurig)

(Niet beschikbaar wanneer een USB-apparaat in de Android-modus is aangesloten.)

MIC

▶II (afspelen/pauzeren)

12 EXTRA BASS

Versterkt het basgeluid synchroon met het volumeniveau. Druk hierop om de EXTRA BASS-instelling te wijzigen: [1], [2], [OFF].

13 AUX-ingang

14 DSPL (display)

Wijzigt items op het display.

- SCRL (scrollen)

Houd dit ingedrukt om een displayitem te laten scrollen.

Basishandelingen

Het voorpaneel verwijderen

U kunt ter voorkoming van diefstal het voorpaneel van het toestel verwijderen.

1 Houd OFF ① ingedrukt tot het toestel uitgeschakeld wordt, druk op de toets om het voorpaneel los te maken ② en trek het paneel naar u toe om het te verwijderen.

Als u het contact op de stand OFF zet zonder dat u het voorpaneel hebt verwijderd, klinkt gedurende enkele seconden een waarschuwingstoon. U hoort de waarschuwingstoon alleen als de ingebouwde versterker wordt gebruikt.

De waarschuwingstoon uitschakelen

Druk op MENU, draai vervolgens aan de draaiknop en druk erop om [GENERAL] → [SET CAUT ALM] → [SET C.ALM-OFF] te selecteren.

Het voorpaneel bevestigen

Koppelen met een BLUETOOTH-apparaat

Wanneer u een BLUETOOTH-apparaat voor de eerste keer verbindt, is wederzijdse registratie ("pairing" of koppeling) vereist. Dit toestel en andere apparaten kunnen elkaar herkennen met behulp van pairing. Dit toestel kan verbinding maken met twee BLUETOOTH-apparaten (twee mobiele telefoons, of een mobiele telefoon en een audioapparaat).

1 Druk op MENU, draai vervolgens aan de draaiknop en druk erop om [BLUETOOTH] → [SET PAIRING] → [SET DEVICE 1]/[SET DEVICE 2]* te selecteren.

knippert terwijl het toestel in de stand-bymodus voor koppelen staat.

* [SET DEVICE 1] of [SET DEVICE 2] verandert in de naam van het gekoppelde apparaat nadat het koppelen is voltooid.

2 Voer de koppeling uit op het BLUETOOTH-apparaat zodat het dit toestel detecteert.

3 Selecteer uw modelnaam die wordt weergegeven op het display van het BLUETOOTH-apparaat*.

Wanneer de koppeling tot stand is gebracht, blijft 16branden.

* Als een wachtwoord vereist is op het BLUETOOTH-apparaat, voer dan [0000] in.

De demonstratiemodus annuleren

U kunt het demonstratiedisplay annuleren dat wordt weergegeven wanneer de bron is uitgeschakeld en de klok wordt weergegeven.

1 Druk op MENU, draai aan de draaiknop om [GENERAL] te selecteren en druk vervolgens op de draaiknop.
2 Draai aan de draaiknop om [SET DEMO] te selecteren en druk er vervolgens op.
3 Draai aan de draaiknop om [SET DEMO-OFF] te selecteren en druk er vervolgens op. De instelling is voltooid.
4 Druk tweemaal op (terug). Het display wordt terug ingesteld op de normale modus voor ontvangst/afspelen.

De firmware updaten

Als u de firmware wilt updaten, gaat u naar de ondersteuningswebsite die u op de achteromslag vindt en vervolgens volgt u de online-instructies.

Opmerkingen

• U dient een USB-apparaat (niet bijgeleverd) te gebruiken om de firmware te updaten. Sla het updateprogramma op het USB-apparaat op en sluit het apparaat aan op de USB-poort. Voer vervolgens de update uit.
• Het updaten van de firmware neemt enkele minuten in beslag. Zet tijdens de update het contact niet op OFF en verwijder het USB-apparaat niet.

Het toestel resetten

1 Houd DSPL en CALL langer dan 2 seconden ingedrukt.

Aanvullende informatie

Voorzorgsmaatregelen

• Laat het toestel eerst afkoelen als uw auto in de volle zon heeft gestaan.
• Laat geen audioapparaten achter in de auto. Deze kunnen beschadigd raken door de hoge temperatuur in direct zonlicht.
• De antenne schuift automatisch uit.
• Stel het toestel niet bloot aan spattend vocht.

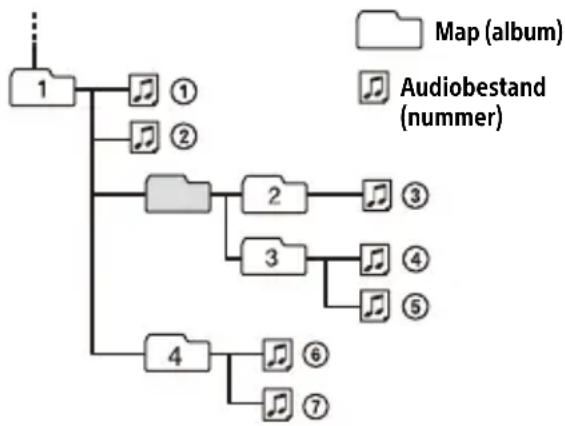

Afspeelvolgorde van audiobestanden

Informatie over iPod

- U kunt de volgende iPod-modellen aansluiten. Werk uw iPod-apparaten voor gebruik bij naar de meest recente software.

Compatibele iPhone-/iPod-modellen

Compatibel model Bluetooth® USB
iPhone XR √	√
iPhone Xs max √	√
iPhone Xs √	√
iPhone X √	√
iPhone 8 √	√
iPhone 8 Plus √	√
iPhone 7 √	√
iPhone 7 Plus √	√
iPhone SE √	√
iPhone 6s √	√
iPhone 6s Plus √	√
iPhone 6 √	√
iPhone 6 Plus √	√
iPhone 5s √	√
iPhone 5c √	√
iPhone 5 √	√
iPhone 4s √	√
iPod touch(6e generatie)	√	√
iPod touch(5e generatie)	√	√
iPod nano(7e generatie)		√

- Het gebruik van de Made for Apple-badge betekent dat een accessoire ontworpen is om specifiek aangesloten te worden op het/de Apple-product(en) dat/die geïdentificeerd is/zijn in de badge, en gecertificeerd is/zijn door de ontwerper om te beantwoorden aan de prestatienormen van Apple. Apple is niet verantwoordelijk voor de werking van dit apparaat of naleving van veiligheidseisen en wettelijke standaarden. Het gebruik van dit accessoire met een Apple-product kan de draadloze prestaties beïnvloeden.

Als u vragen of problemen hebt in verband met uw toestel die niet in deze handleiding worden behandeld, neem dan contact op met uw dichtstbijzijnde Sony-verdeler.

Onderhoud

De aansluitingen schoonmaken

Raak de aansluitingen niet rechtstreeks aan. Mogelijk werkt het toestel niet goed als de aansluitingen tussen het toestel en het voorpaneel niet schoon zijn. U kunt dit voorkomen door het voorpaneel (pagina 6) los te maken en de aansluitingen te reinigen met een wattenstaafje. Gebruik hierbij niet te veel kracht. Anders kunnen de aansluitingen beschadigd raken.

Verwijder voor uw eigen veiligheid het voorpaneel niet tijdens het rijden.

Specifications

Tunergedeelte

DAB/DAB+

Afstembereik:

Aansluiting voor externe antenne

FM

Afstembereik:

Bruikbare gevoeligheid: 7 dBf

Signaal-ruisverhouding: 73 dB

Scheiding: 50 dB bij 1 kHz

AM/LW

Afstembereik:

Maximaal aantal herkenbare mappen en bestanden:

Bitsnelheid: 8 kbps – 320 kbps (ondersteunt VBR (variabele bitsnelheid))

Bemonsteringsfrequentie: 16 kHz – 48 kHz

WMA (.wma)

Bitsnelheid: 32 kbps – 192 kbps (ondersteunt VBR (variabele bitsnelheid))

Bemonsteringsfrequentie: 32 kHz, 44,1 kHz, 48 kHz

AAC (.m4a, .mp4)

Bitsnelheid: 16 kbps – 320 kbps (stereo)

Bemonsteringsfrequentie: 8 kHz – 48 kHz

FLAC (.flac)

Bitdiepte: 16 bit, 24 bit

Bemonsteringsfrequentie: 44,1 kHz, 48 kHz

Ondersteund bestandssysteem: FAT16, FAT32

Draadloze communicatie

Communicatiesysteem:

BLUETOOTH-standaard versie 3.0

Uitvoer:

BLUETOOTH-standaard vermogensklasse 2 (max. geleid +1 dBm)

Maximaal communicatiebereik*1:

In een rechte lijn zonder obstakels circa 10 m

Frequentieband:

2,4 GHz-band (2,4000 GHz - 2,4835 GHz)

Modulatiemethode: FHSS

Compatibele BLUETOOTH-profielen*2:

*1 Het werkelijke bereik zal variëren afhankelijk van factoren zoals obstakels tussen apparaten, magnetische velden rond een magnetron, statische elektriciteit, de ontvangstgevoeligheid, de prestaties van de antenne, het besturingssysteem, de softwaretoepassing enz.

*2 BLUETOOTH-standaardprofielen geven het doel aan van de BLUETOOTH-communicatie tussen apparaten.

Versterkergedeelte

Uitvoer: luidsprekeruitgangen

Luidsprekerimpedantie: 4 Ω – 8 Ω

Maximaal uitgangsvermogen: 55 W × 4 (bij 4 Ω)

Algemeen

Voedingsvereisten: 12 V DC-autobatterij (negatieve aarding)

Nominaal stroomverbruik: 10 A

Afmetingen:

Inhoud van de verpakking:

Hoofdapparaat (1)

Onderdelen voor installatie en verbindingen (1 set)

Optionele accessoires/apparatuur:

Kabel voor invoer stuurafstandsbediening: RC-SR1

Neem contact op met de verdeler voor meer informatie.

Ontwerp en specificaties kunnen zonder kennisgeving worden gewijzigd.

Auteursrechten

Het woordmerk Bluetooth® en de logo's van Bluetooth zijn gedeponeerde handelsmerken die het eigendom zijn van Bluetooth SIG, Inc. en Sony Corporation gebruikt deze merken onder licentie.

Overige handelsmerken en merknamen zijn eigendom van de respectieve eigenaars.

Windows Media is een gedeponeerd handelsmerk of een handelsmerk van Microsoft Corporation in de Verenigde Staten en/of andere landen.

Dit product wordt beschermd door bepaalde intellectuele eigendomsrechten van Microsoft Corporation. Het gebruik of de verspreiding van dergelijke technologie buiten dit product om is verboden zonder een licentie van Microsoft of een erkend dochterbedrijf van Microsoft.

Apple, iPhone, iPod, iPod nano, iPod touch en Siri zijn handelsmerken van Apple Inc., gedeponeerd in de VS en andere landen.

Android is een handelsmerk van Google LLC.

Verbinding/installatie

Waarschuwingen

• Sluit alle aardingskabels op een gemeenschappelijk aardpunt aan.
• Zorg ervoor dat de kabels niet onder een schroef of tussen bewegende onderdelen (bv. een zetelrail) terechtkomen.
• Voordat u de aansluitingen maakt, moet u het contact uitzetten om kortsluiting te vermijden.
• Sluit de voedingskabel ⑥ aan op het toestel en de luidsprekers voordat u deze aansluit op de hulpvoedingsaansluiting.
• Voorzie niet-aangesloten kabels om veiligheidsredenen altijd van isolatietape.
• Kies de installatieplaats zorgvuldig zodat het toestel de bestuurder niet hindert tijdens het rijden.
• Installeer het toestel niet op plaatsen waar het in contact komt met stof of vuil of waar het blootgesteld wordt aan sterke trillingen of hoge temperaturen, zoals in direct zonlicht of in de buurt van verwarmingskanalen.
• Gebruik voor het veilig en stevig monteren van het toestel uitsluitend de bijgeleverde montageonderdelen.

Opmerking over de voedingskabel (geel)

Wanneer u dit toestel samen met andere stereocomponenten aansluit, moet het vermogen van de aangesloten autostroomkring groter zijn dan de som van de zekeringen van elke component afzonderlijk.

Opmerking bij de installatie van het toestel in auto's met een start-stopsysteem

Het toestel wordt mogelijk opnieuw opgestart wanneer de motor wordt gestart terwijl het start-stopsysteem actief is. Schakel in dit geval het start-stopsysteem van uw auto uit.

Aanpassing van de montagehoek

Zorg ervoor dat de montagehoek minder dan 30° bedraagt.

Onderdelenlijst voor installatie

① Montageframe (1) ② Ontgrendelingssleutels (2)

③ Montagelijst (1) ④ Bevestigingsschroef (1)

⑦ Microfoon (1) ⑧ Steun voor vlakke montage (1)

⑨ Dubbelzijdige tape (1)

• Deze onderdelenlijst omvat niet alle inhoud van de verpakking.
• Het montageframe ① en de montagelijst ③ zijn op het toestel bevestigd bij het verzenden. Gebruik de ontgrendelingssleutels ② om het montageframe ① van het toestel te verwijderen voordat u het toestel installeert. Raadpleeg "De montagelijst en het montageframe verwijderen" (pagina 15) voor meer informatie.
• Bewaar de ontgrendelingssleutels ② voor toekomstig gebruik. U hebt deze ook nodig als u het toestel uit uw auto wilt verwijderen.

Verbinding

*1 Niet bijgeleverd
*2 Luidsprekerimpedantie: 4 Ω - 8 Ω × 4
*3 RCA-kabel (niet bijgeleverd)
*4 Gebruik een adapter voor een bekabelde afstandsbediening (niet bijgeleverd) afhankelijk van het type auto. Raadpleeg "De bekabelde afstandsbediening gebruiken" (pagina 15) voor meer informatie over het gebruik van de bekabelde afstandsbediening.
*5 Zorg ervoor dat de microfoonkabel de bestuurder niet hindert tijdens het rijden, ongeacht of de microfoon in gebruik is of niet. Zet de kabel vast met een klem of dergelijke als deze in de buurt van uw voeten is geplaatst. Raadpleeg "De microfoon installeren"

(pagina 14) voor meer informatie over het installeren van de microfoon.
*6 Gebruik een adapter (niet bijgeleverd) als de antenneaansluiting niet past afhankelijk van het type auto.
*7 Stel afhankelijk van het type DAB-antenne [SET ANT-PWR] in op [ON] (standaard) of [OFF]. Max. voedingsstroom 0,1 A

Verbindingen maken

Als u een antenne zonder relaiskast hebt, kan de antenne beschadigd raken als u dit toestel met behulp van de bijgeleverde voedingskabel ⑥ aansluit.

① Naar de luidsprekeraansluiting van de auto

1	Achterluid-spreker (rechts)	⊕	Paars
2			Paars/zwart gestreept
3	Voorluidspreker(rechts)	⊕	Grijs
4			Grijs/zwart gestreept
5	Voorluidspreker(links)	⊕	Wit
6			Wit/zwart gestreept
7	Achterluid-spreker (links)	⊕	Groen
8			Groen/zwart gestreept

② Naar de voedingsaansluiting van de auto

12	continue voeding Geel
13	aansturing antenne/versterker (REM OUT)	Blauw/wit gestreept
14	geschakelde verlichtingsvoeding	Oranje/wit gestreept
15	geschakelde voeding	Rood
16	aardpunt Zwart

Eenvoudige subwooferaansluiting

U kunt een subwoofer zonder versterker aansluiten wanneer deze is aangesloten op een achterluidsprekerkabel.

Opmerkingen

• U dient de achterluidsprekerkabel voor te bereiden.
• Gebruik een subwoofer met een impedantie van 4 Ω tot 8 Ω en met de geschikte vermogenscapaciteit om schade te voorkomen.

Geheugenbewaaraansluiting

Wanneer de gele voedingskabel is aangesloten, wordt de geheugenschakeling voorzien van stroom zelfs wanneer het contact is uitgezet.

Luidsprekeraansluiting

• Schakel het toestel uit voordat u de luidsprekers aansluit.
• Gebruik luidsprekers met een impedantie van 4 Ω tot 8 Ω en met een geschikte vermogenscapaciteit om schade te voorkomen.

Voedingsaansluitschema

Controleer de hulpvoedingsaansluiting van uw auto en maak de juiste kabelaansluitingen afhankelijk van de auto.

Hulpvoedingsaansluiting

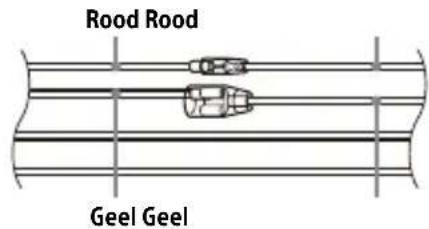

Normale aansluiting

12 continue voeding Geel
15 geschakelde voeding Ropd

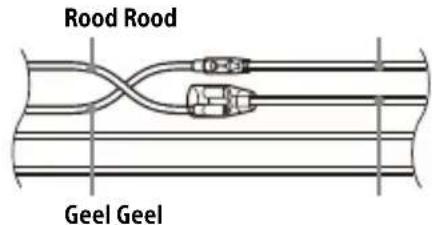

Wanneer de posities van de rode en gele kabels zijn omgekeerd

12 geschakelde voeding Geel
15 continue voeding Rood

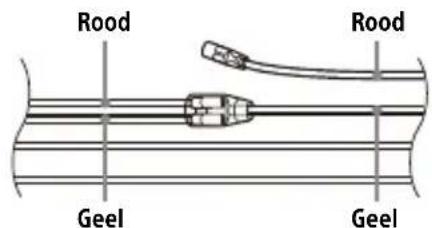

Wanneer de auto geen ACC-stand heeft

Nadat u de juiste aansluitingen hebt gemaakt en de voedingskabels correct hebt geschakeld, sluit u het toestel aan op de voeding van de auto. Als u vragen of problemen hebt in verband met het aansluiten van uw toestel die niet in deze handleiding worden behandeld, neem dan contact op met uw autohandelaar.

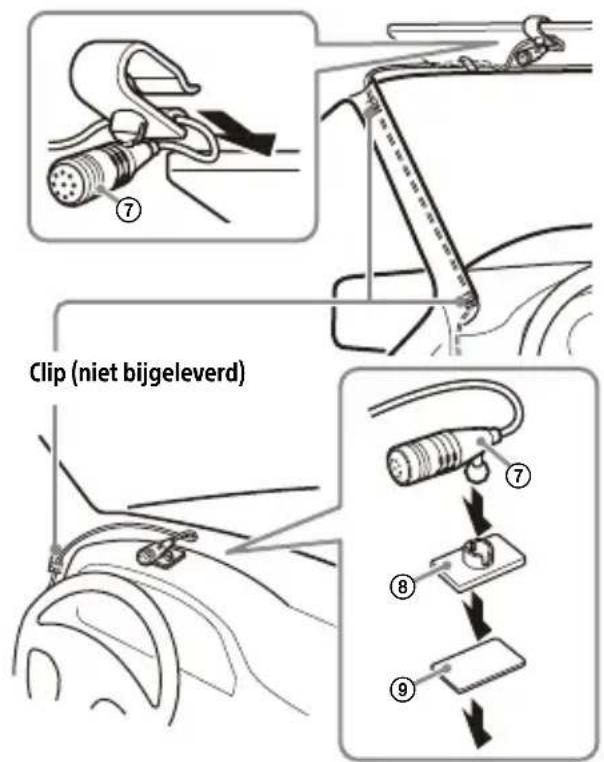

De microfoon installeren

Om tijdens het handenvrij bellen uw stem te kunnen registreren, moet u de microfoon ⑦ installeren.

Waarschuwingen

• Als de kabel rond de stuurkolom of versnellingspook gewikkeld raakt, kan dit tot zeer gevaarlijke situaties leiden. Let erop dat deze kabel en andere onderdelen de bestuurder niet hinderen tijdens het rijden.
• Als uw auto is uitgerust met airbags of andere schokabsorberende apparatuur, neem dan contact op met de winkel waar u dit toestel hebt gekocht of met de autohandelaar voordat u het toestel installeert.

Opmerkingen

• Als u het toestel op het dashboard wilt monteren, verwijder dan eerst voorzichtig de zonneklepklem van de microfoon ⑦ en maak daarna de steun voor vlakke montage ⑧ vast aan de microfoon ⑦.
• Reinig het oppervlak van het dashboard met een droge doek voordat u de dubbelzijdige tape ⑨ bevestigt.

De bekabelde afstandsbediening gebruiken

1 Als u de bekabelde afstandsbediening wilt inschakelen, stelt u [STR CONTROL] onder [SET STEERING] in op [PRESET].

Installatie

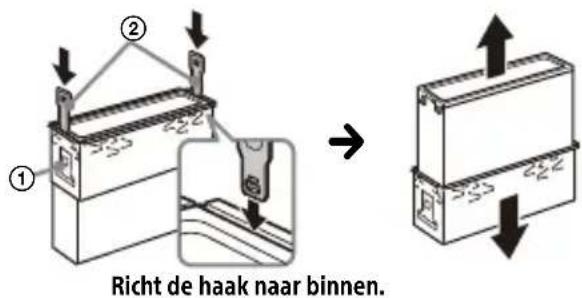

De montagelijst en het montageframe verwijderen

Voor u het toestel installeert, verwijdert u de montagelijkst ③ en het montageframe ① van het toestel.

1 Druk de zijkanten van de montagelijst ③ naar binnen en trek de lijst naar buiten.

2 Plaats beide ontgrendelingssleutels ② tot deze vastklikken en trek het montageframe ① naar beneden. Trek vervolgens het toestel omhoog om het los te maken.

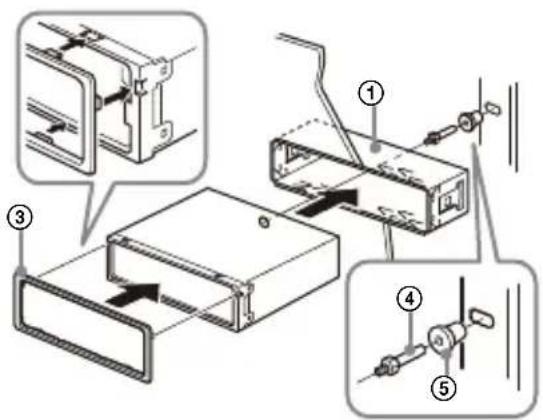

Het toestel in het dashboard monteren

Zorg voordat u de installatie voltooit dat de sluitingen aan beide zijden van het montageframe ① 2 mm naar binnen zijn gericht.

1 Plaats het montageframe ① in het dashboard en buig de klauwen naar buiten zodat deze goed vastzitten.

2 Plaats het toestel in het montageframe ① en bevestig vervolgens de montagelijst ③.

• Als de sluitingen recht of naar buiten gebogen zijn, is het toestel niet goed bevestigd en kan het loskomen.
• Zorg ervoor dat de vier sluitingen op de montagelijst ③ goed vastzitten in de sleuven in het toestel.

Het voorpaneel verwijderen en vastmaken

Raadpleeg "Het voorpaneel verwijderen" (pagina 6) voor meer informatie.

Het toestel resetten

Raadpleeg "Het toestel resetten" (pagina 7) voor meer informatie.

De zekering vervangen

Let erop dat u de zekering vervangt door een exemplaar met dezelfde ampèrewaarde als de originele zekering. Als de zekering is doorgebrand, controleer dan de Zekering (10 A)

stroomaansluiting en vervang de zekering. Als de zekering opnieuw doorbrandt nadat u deze hebt vervangen, is er wellicht een intern defect. Neem in dat geval contact op met uw dichtstbijzijnde Sony-verdeler.

Varning!

Hierbij verklaart Sony Corporation dat deze radioapparatuur conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: https://compliance.sony.eu

English

Als u vragen hebt of de recentste ondersteuningsinformatie over dit product wilt hebben, gaat u naar de onderstaande website:

Site d'assistance

Ga voor meer details naar de volgende website en vermeld uw apparaatnaam zoals hieronder weergegeven.
