Produkttyp	Bluetooth-bilradio med USB-spelare
Märke	Sony
Modell	DSXB41D
Mått (B x H x D)	178 x 50 x 176 mm
Monteringsmått (B x H x D)	182 x 53 x 159 mm
Vikt	0,8 kg
Strömförsörjning	12 V DC (fordonsbatteri, negativ jord)
Nominell strömförbrukning	10 A
Maximal uteffekt	55 W x 4 (vid 4 Ω)
Högtalarimpedans	4 Ω – 8 Ω
Radiomottagare	FM/AM/LW och DAB/DAB+
Bluetooth	Version 3.0, profiler HFP, A2DP, AVRCP, PBAP, SPP
USB-port	1 A, kompatibel med MP3, WMA, AAC, FLAC
Aux-ingång	3,5 mm AUX-kontakt
Ljudutgångar	Fram, bak, subwoofer (förförstärkarutgång)
Frontpanelens avtagbarhet	Avtagbar, stöldskydd
Equalizer	Extra Bass (3 lägen)
Firmwareuppdatering	Via USB-minne
Driftstemperatur	Undvik höga temperaturer (direkt solljus)
Förpackningens innehåll	Enhet, monteringsram, lossningsnycklar, trim, skruvar, hylsa, strömkabel, mikrofon, stativ, dubbelhäftande tejp

Vanliga frågor - DSXB41D SONY

Hur parkopplar jag min telefon med bilradion DSXB41D?

Tryck på MENU, vrid ratten för att välja BLUETOOTH > SET PAIRING > SET DEVICE 1 (eller 2). Aktivera sedan Bluetooth på din telefon och välj enhetens namn (DSXB41D). Om en kod efterfrågas, ange 0000.

Hur inaktiverar jag demon (DEMO)?

Tryck på MENU, vrid ratten för att välja GENERAL > SET DEMO > SET DEMO-OFF, tryck sedan på ratten för att bekräfta. Tryck två gånger på RETOUR för att återgå till normal visning.

Hur återställer jag bilradion till fabriksinställningarna?

Håll ned knapparna DSPL och CALL samtidigt i mer än 2 sekunder. Enheten återställs.

Vilka ljudformat stöds via USB-porten?

Bilradion stöder formaten MP3, WMA, AAC och FLAC. Filsystemet måste vara FAT16 eller FAT32. Maximalt antal mappar: 256, filer per mapp: 256.

Hur uppdaterar jag bilradions firmware?

Ladda ner uppdateringen från Sonys supportsida, kopiera den till ett USB-minne, sätt i USB-minnet i USB-porten och följ sedan instruktionerna. Stäng inte av tändningen under uppdateringen.

Vad gör jag om bilradion inte slår på?

Kontrollera säkringen (10 A) och byt ut den vid behov. Se till att den permanenta strömkabeln (gul) och den tändningsstyrda strömkabeln (röd) är korrekt anslutna. Om problemet kvarstår, kontakta en Sony-återförsäljare.

Hur rengör jag frontpanelens kontakter?

Ta bort frontpanelen och rengör försiktigt kontakterna med en torr bomullspinne. Tryck inte för hårt för att undvika att skada kontakterna.

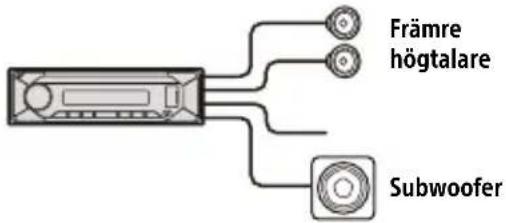

Kan jag ansluta en subwoofer utan förstärkare?

Ja, du kan ansluta en passiv subwoofer till bakre högtalarkablarna. Se till att subwooferns impedans är mellan 4 Ω och 8 Ω och att dess effekt är lämplig.

Hur använder jag röstuppringning eller Siri?

Håll ned knappen VOICE (justeringsratten) i mer än 2 sekunder. Aktivera röstigenkänning på din Android-smartphone eller Siri på iPhone.

Fälls den elektriska antennen ut automatiskt?

Ja, den elektriska antennen fälls ut automatiskt när bilradion är påslagen. Om du använder en antenn utan relä kan direktanslutning skada den.

BRUKSANVISNING DSXB41D SONY

Se sidan 6 för att avbryta demonstrationsvisningen (DEMO).

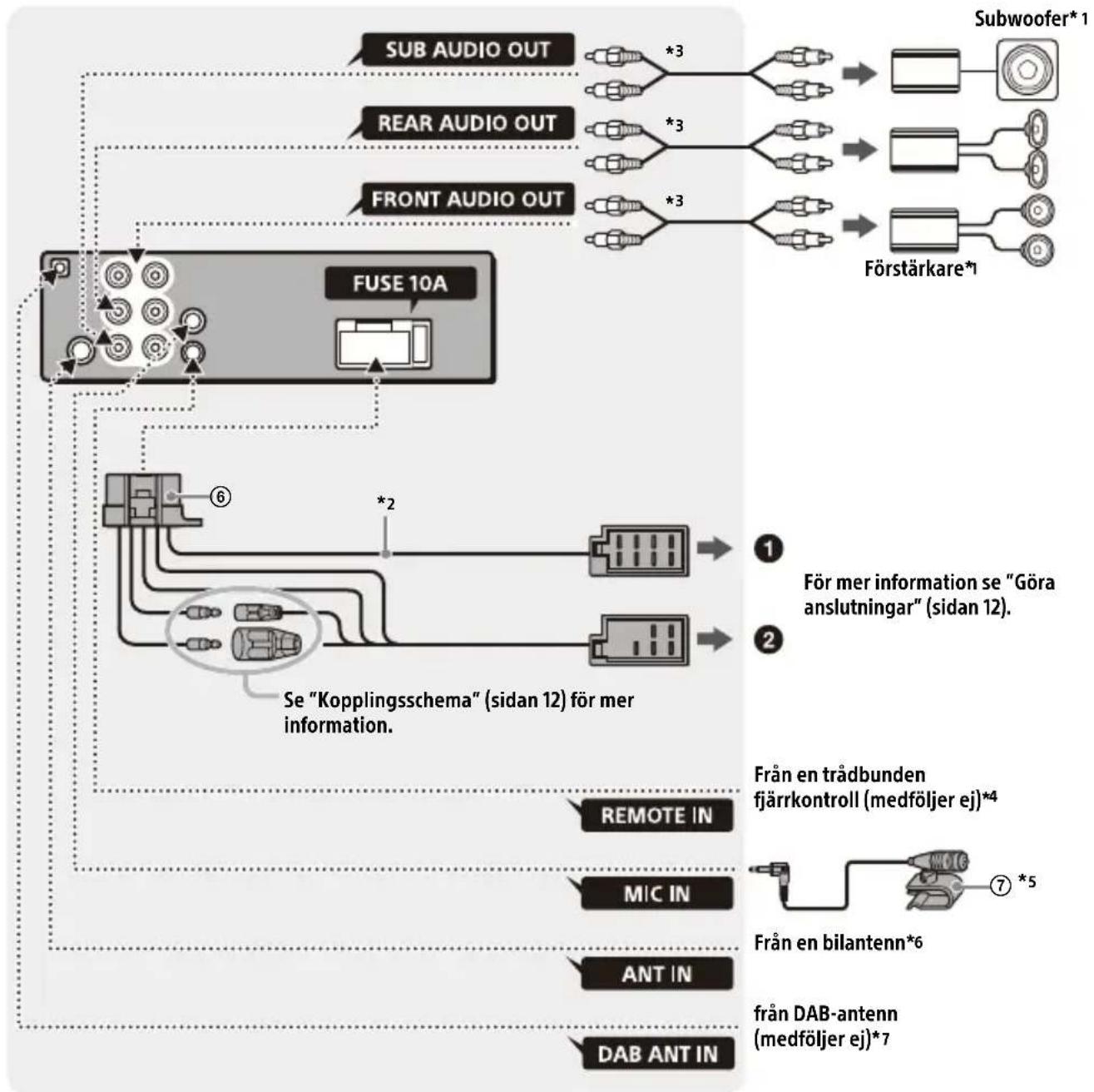

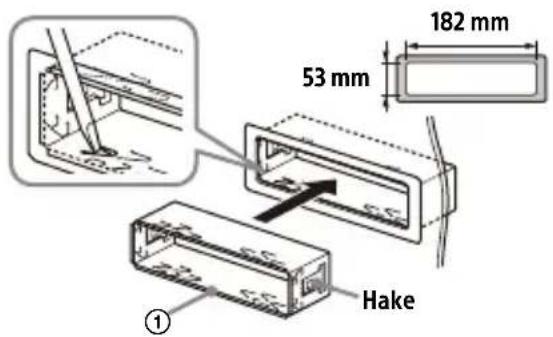

Se sidan 10 för anslutning/installation.

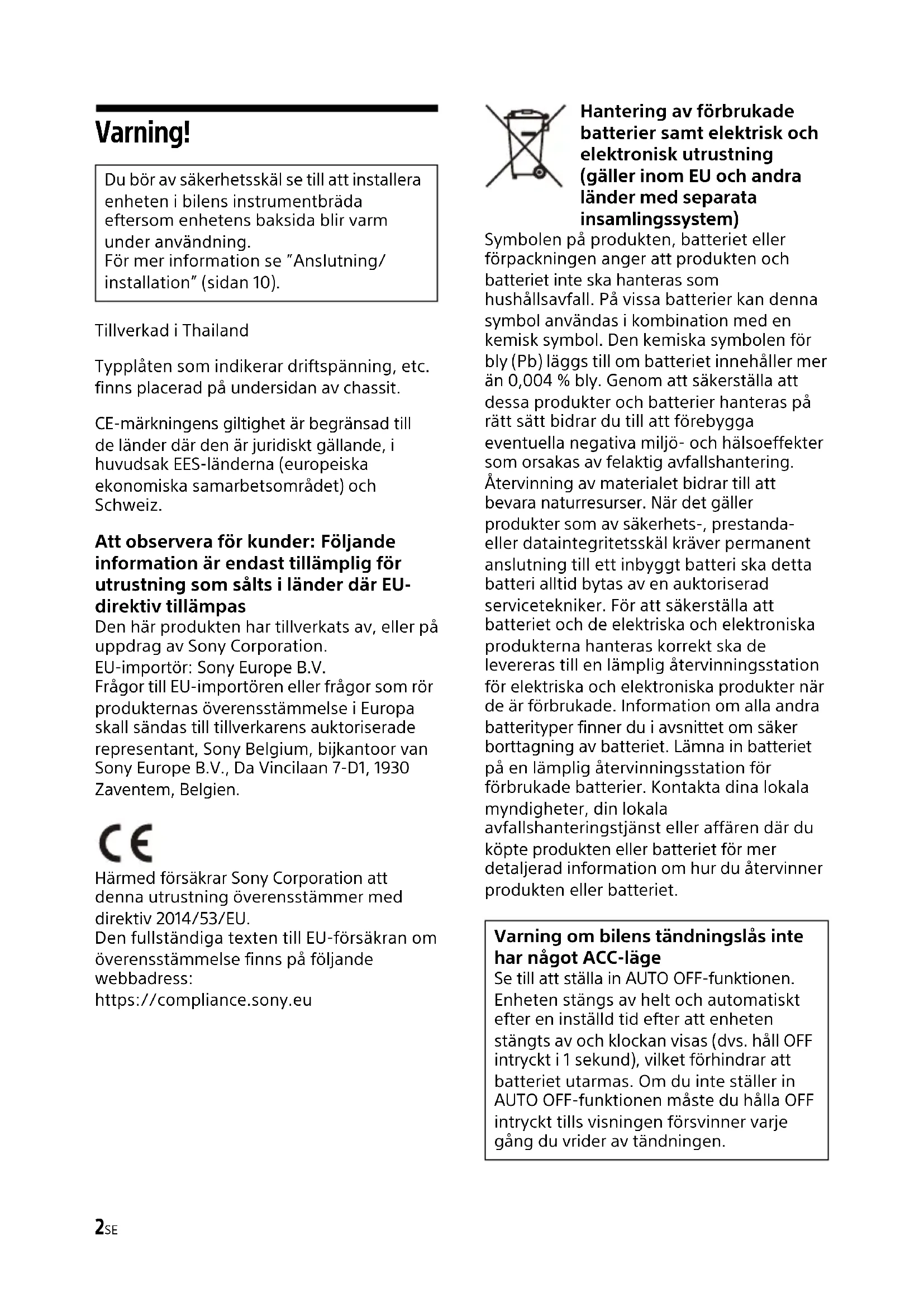

Warning

Du bör av säkerhetsskäl se till att installera enheten i bilens instrumentbräda eftersom enhetens baksida blir varm under användning.

För mer information se "Anslutning/installation" (sidan 10).

Tillverkad i Thailand

Typplåten som indikerar driftspänning, etc. finns placerad på undersidan av chassit.

CE-märkningens giltighet är begränsad till de länder där den är juridiskt gällande, i huvudsak EES-länderna (europeiska ekonomiska samarbetsområdet) och Schweiz.

Att observera för kunder: Följande information är endast tillämplig för utrustning som sålts i länder där EU-direktiv tillämpas

Den här produkten har tillverkats av, eller på uppdrag av Sony Corporation.

EU-importör: Sony Europe B.V.

Frågor till EU-importören eller frågor som rör produkternas överensstämmelse i Europa skall sändas till tillverkarens auktoriserade representant, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgien.

CE

Härmed försäkrar Sony Corporation att denna utrustning överensstämmer med direktiv 2014/53/EU.

Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande webbadress:

Hantering av förbrukade batterier samt elektrisk och elektronisk utrustning (gäller inom EU och andra länder med separata insamlingssystem)

Symbolen på produkten, batteriet eller förpackningen anger att produkten och batteriet inte ska hanteras som hushållsavfall. På vissa batterier kan denna symbol användas i kombination med en kemisk symbol. Den kemiska symbolen för bly (Pb) läggs till om batteriet innehåller mer än 0,004 % bly. Genom att säkerställa att dessa produkter och batterier hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som orsakas av felaktig avfallshantering. Återvinning av materialet bidrar till att bevara naturresurser. När det gäller produkter som av säkerhets-, prestanda- eller dataintegritetsskäl kräver permanent anslutning till ett inbyggt batteri ska detta batteri alltid bytas av en auktoriserad servicetekniker. För att säkerställa att batteriet och de elektriska och elektroniska produkterna hanteras korrekt ska de levereras till en lämplig återvinningsstation för elektriska och elektroniska produkter när de är förbrukade. Information om alla andra batterityper finner du i avsnittet om säker borttagning av batteriet. Lämna in batteriet på en lämplig återvinningsstation för förbrukade batterier. Kontakta dina lokala myndigheter, din lokala avfallshanteringstjänst eller affären där du köpte produkten eller batteriet för mer detaljerad information om hur du återvinner produkten eller batteriet.

Varning om bilens tändningslås inte har något ACC-läge

Se till att ställa in AUTO OFF-funktionen. Enheten stängs av helt och automatiskt efter en inställd tid efter att enheten stängts av och klockan visas (dvs. håll OFF intryckt i 1 sekund), vilket förhindrar att batteriet utarmas. Om du inte ställer in AUTO OFF-funktionen måste du hålla OFF intryckt tills visningen försvinner varje gång du vrider av tändningen.

Friskrivning gällande tjänster som erbjuds av tredje part

Tjänster som erbjuds av tredje part kan komma att ändras, upphävas eller avslutas utan föregående meddelande. Sony har inget ansvar när det gäller dessa situationer.

Viktigt meddelande!

Försiktighet

SONY SKALL UNDER INGA OMSTÄNDIGHETER HÅLLAS ANSVARIGT FÖR EVENTUELLA OAVSIKTLIGA, INDIREKTA ELLER PÅFÖLJANDE SKADOR ELLER ANDRA SKADOR INKLUSIVE, MEN UTAN BEGRÄNSNING FÖR, UTEBLIVEN VINST, FÖRLORADE INTÄKTER, DATAFÖRLUST, MINSKAD ANVÄNDNING AV PRODUKTEN ELLER EVENTUELL TILLHÖRANDE UTRUSTNING, DRIFTAVBROTT OCH KÖPARENS TID SOM RELATERAR TILL ELLER UPPSTÅR PÅ GRUND AV ANVÄNDNINGEN AV DENNA PRODUKT, DESS MASKINVARA OCH/ ELLER PROGRAMVARA.

Kära kund! Denna produkt innehåller en radiosändare.

Enligt UNECE-bestämmelserna nr. 10 kan en fordonstillverkare ålägga vissa villkor för installation av radiosändare i fordon.

Kontrollera fordonets bruksanvisning eller kontakta fordonstillverkaren eller återförsäljaren innan du installerar denna produkt i fordonet.

Nödsamtal

Denna BLUETOOTH-handsfree för bil och den elektroniska enheten som är ansluten till handsfree drivs via radiosignaler, mobila och fasta nätverk samt användarprogrammerad funktion, vilket inte kan garantera anslutning under alla förhållanden.

Du bör därför inte enbart förlita dig på en elektronisk enhet för nödvändig kommunikation (t.ex. vid medicinska nödsituationer).

Om BLUETOOTH-kommunikation

- Mikrovågor som sänds från en BLUETOOTH-enhet kan påverka funktionen hos elektronisk medicinsk utrustning. Stäng av denna enhet och andra BLUETOOTH-enheter på följande platser, eftersom det finns risk för att de orsakar olyckor.

– Där lättantändlig gas förekommer: sjukhus, tåg, flygplan och bensinstationer
- I närheten av automatiska dörrar och brandlarm
- Denna enhet klarar de säkerhetskrav som ingår i BLUETOOTH-standarden för att skapa en säker anslutning när trådlös BLUETOOTH-teknik används, men tänk på att inställningarna kan vara gjorda så att säkerheten inte räcker. Var försiktig vid kommunikation med trådlös BLUETOOTH-teknik.
- Vi kan inte hållas ansvariga för eventuellt informationsläckage som uppstått under BLUETOOTH-kommunikation.

Om du har några frågor eller problem gällande denna enhet som inte tas upp i denna handbok ska du kontakta närmaste Sony-återförsäljare.

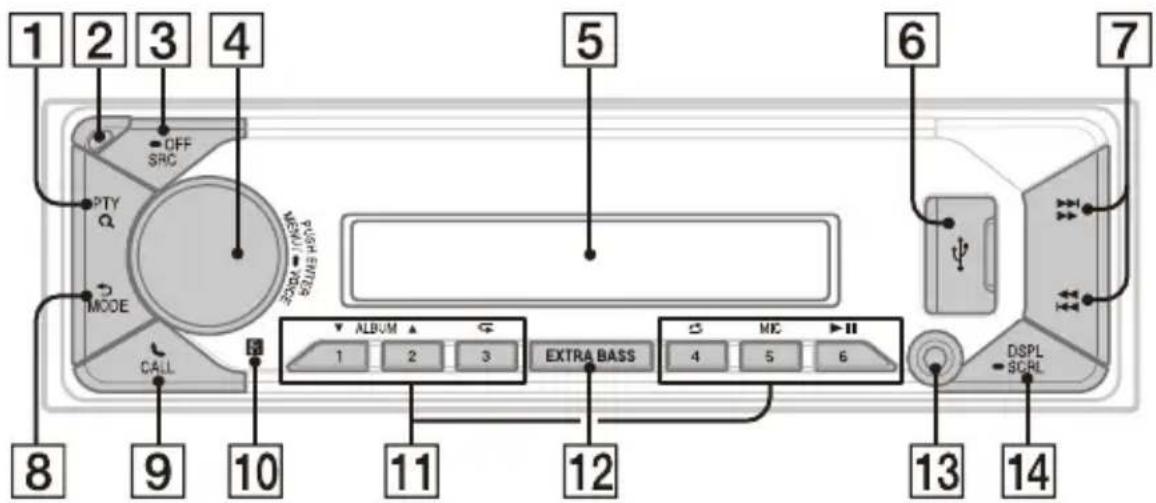

Guide till delar och kontroller

Huvudenhet

1 PTY (programtyp)

Under FM-mottagning:

Väljer PTY i RDS.

Under DAB-mottagning:

Tryck två gånger inom 2 sekunder för att välja PTY.

Håll intryckt i minst 2 sekunder för automatisk kanalinställning för att uppdatera stationslistan.

Q (sök)

Under uppspelning:

Aktiverar sökläget.

(Ej tillgängligt när en USB-enhet i

Android™ -läge eller en iPod ansluts.)

Under DAB-mottagning:

Aktiverar sökläget.

2 Frigöringsknapp för frontpanel

3 SRC (källa)

Slår på strömmen.

Ändrar källan.

OFF

Håll intryckt i 1 sekund för att stänga av källan och visa klockan.

Håll intryckt i minst 2 sekunder för att stänga av strömmen och teckenfönstret.

4 Kontrollratt

Justerar volymen.

PUSH ENTER

Bekräftar det valda alternativet.

Tryck på SRC, vrid och tryck sedan för att ändra källa (tidsbegränsning på 2 sekunder).

MENU

Inställningsmenyn öppnas.

VOICE

Håll intryckt i minst 2 sekunder för att aktivera röstuppringning, röstigenkänning (endast Android-smarttelefoner) eller Siri-funktionen (endast iPhone).

5 Teckenfönster

6 USB-port

7 S E E K - / + )

Under radiomottagning:

Ställer automatiskt in radiostationer.

Håll intryckt för manuell inställning.

Under DAB-mottagning:

Väljer en station.

Håll intryckt för att söka efter en stationsgrupp. (Endast tillgängligt när [SEEK BY] är inställt till [STATION GP].)

I◄◄/►►I (föregående/nästa)

◄◄/►► (snabbspolning bakåt/snabbspolning framåt)

8 ←(tillbaka)

Återgår till föregående visning.

MODE

Väljer radioband eller funktionslägen.

9 CALL

Aktiverar samtalsmenyn.

Tar emot/avslutar ett samtal.

Håll intryckt i minst 2 sekunder för att växla BLUETOOTH-signalen.

10 Mottagare för fjärrkontrollen

11 Sifferknappar (1 till 6)

Tar emot förinställda radiostationer.

Håll intryckt för förinställning av stationer.

Under DAB-mottagning:

Tar emot förinställda DAB-stationer eller radiostationer.

Håll intryckt för att förinställa DABstationer eller radiostationer.

ALBUM ▼/▲

Hoppar över ett album för ljudenheten.

Håll intryckt för att hoppa över flera album i följd.

(Ej tillgängligt när en USB-enhet i Android-läge eller en iPod ansluts.)

⊂ (repetera)

(Ej tillgängligt när en USB-enhet i Android-läge ansluts.)

(blanda)

(Ej tillgängligt när en USB-enhet i Android-läge ansluts.)

MIC

▶II (uppspelning/paus)

12 EXTRA BASS

Förstärker basljudet synkroniserat med volyminställningen. Tryck för att ändra EXTRA BASS-inställningen: [1], [2], [OFF].

13 AUX-ingång

14 DSPL (teckenfönster)

Ändrar visningsalternativen.

- SCRL (bläddra)

Håll intryckt för att bläddra bland visningsalternativ.

Grundläggande funktioner

Ta bort frontpanelen

Du kan ta bort frontpanelen på denna enhet för att förhindra stöld.

1 Håll OFF ① intryckt tills enheten stängs av, tryck på frigöringsknappen för frontpanelen ②, dra sedan panelen mot dig för att ta bort den.

Om du vrider tändningen till OFF-läget utan att ta bort frontpanelen kommer försiktighetslarmet att höras i några sekunder. Larmet hörs endast om den inbyggda förstärkaren används.

Inaktivera försiktighetslarmet

Tryck på MENU, vrid och tryck sedan på kontrollratten för att välja [GENERAL] → [SET CAUT ALM] → [SET C.ALM-OFF].

Montera frontpanelen

Koppla samman med en BLUETOOTH-enhet

När en BLUETOOTH-enhet ansluts för första gången krävs en ömsesidig registrering (som kallas "ihopparning"). Genom ihopparningen kan denna enhet och andra enheter känna igen varandra. Denna enhet kan ansluta två BLUETOOTH-enheter (två mobiltelefoner eller en mobiltelefon och en ljudenhet).

1 Tryck på MENU, vrid och tryck sedan på kontrollratten för att välja [BLUETOOTH] → [SET PAIRING] → [SET DEVICE 1]/[SET DEVICE 2]*.
blinkar när enheten befinner sig i standbyläge för ihopparning.
* [SET DEVICE 1] eller [SET DEVICE 2] ändras till namnet på ihopparad enhet när ihopparningen är genomförd.
2 Utför ihopparning på BLUETOOTH-enheten för att identifiera denna enhet.
3 Välj namnet på din modell som visas i BLUETOOTH-enhetens teckenfönster*.

När ihopparningen är gjord lyser med ett fast sken.

* Om du måste ange en kodnyckel på BLUETOOTH-enheten anger du [0000].

Avbryta demonstrationsläget

Du kan avbryta demonstrationsvisningen som visas när källan är av och klockan visas.

1 Tryck på MENU, vrid kontrollratten för att välja [GENERAL], tryck sedan på den.
2 Vrid kontrollratten för att välja [SET DEMO], tryck sedan på den.
3 Vrid kontrollratten för att välja [SET DEMO-OFF], tryck sedan på den. Inställningen är nu genomförd.
4 Tryck två gånger på (tölbaka). Teckenfönstret återgår till normalt mottagnings-/uppspelningsläge.

Uppdatera den fasta programvaran

Se supportsidan på det bakre omslaget och följ sedan anvisningarna online för att uppdatera den fasta programvaran.

Obs!

• Det krävs en USB-enhet (medföljer ej) för att uppdatera den fasta programvaran. Lagra uppdateringen på USB-enheten och anslut enheten till USB-porten. Utför sedan uppdateringsförfarandet.
• Det tar några minuter att uppdatera den fasta programvaran. Vrid inte tändningen till OFF-läget och ta inte bort USB-enheten när uppdateringen genomförs.

Återställa enheten

1 Håll DSPL och CALL intryckta i minst 2 sekunder.

Övrig information

• Låt enheten först svalna om din bil står parkerad i direkt solljus.
• Lämna inte ljudenheter inuti bilen eftersom det kan orsaka funktionsstörningar på grund av höga temperaturer i direkt solljus.
• Antennen matas ut automatiskt.
• Undvik att skvätta vätska på enheten.

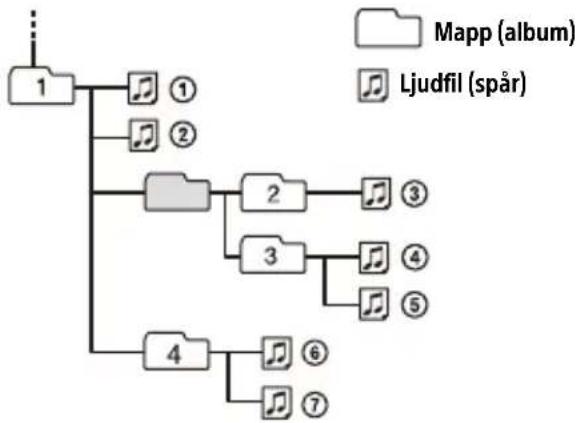

Uppspelningsordning för ljudfiler

Om iPod

- Du kan ansluta till följande iPod-modeller. Uppdatera dina iPod-enheter med den senaste programvaran innan användning.

Kompatibla iPhone/iPod-modeller

Kompatibel modell	Bluetooth® USB
iPhone XR √	√
iPhone Xs max √	√
iPhone Xs √	√
iPhone X √	√
iPhone 8 √	√
iPhone 8 Plus √	√
iPhone 7 √	√
iPhone 7 Plus √	√
iPhone SE √	√

Kompatibel modell	Bluetooth®	USB
iPhone 6s √	√
iPhone 6s Plus √	√
iPhone 6 √	√
iPhone 6 Plus √	√
iPhone 5s √	√
iPhone 5c √	√
iPhone 5 √	√
iPhone 4s √	√
iPod touch (6:e generationen)	√	√
iPod touch (5:e generationen)	√	√
iPod nano (7:e generationen)		√

- Användning av "Made for Apple"-märket betyder att ett tillbehör har utformats för anslutning specifikt till Apple-produkter som identifieras på märket och har certifierats av utvecklaren att uppfylla Apples standarder vad gäller prestanda. Apple är inte ansvarig för enhetens funktion eller överensstämmelse med säkerhets- och myndighetsstandard. Om detta tillbehör används med en Appleprodukt kan det påverka den trädlösa prestandan.

Om du har några frågor eller problem gällande denna enhet som inte tas upp i denna handbok ska du kontakta närmaste Sony-återförsäljare.

Underhåll

Rengöra anslutningarna

Undvik att röra direkt vid anslutningarna. Det kan hända att enheten inte fungerar som den ska om anslutningarna mellan enheten och frontpanelen inte är rena. För att förhindra detta tar du bort frontpanelen (sidan 5) och rengör anslutningarna med en bomullspinne. Tryck inte för hårt. Annars kan det hända att anslutningarna skadas.

Av säkerhetsskäl bör du inte ta bort frontpanel medan du kör fordonet.

Tekniska data

Mottagardel

DAB/DAB+

Inställningsfrekvens:

Inställningsfrekvens:

Användningskänslighet: 7 dBf

Signal-till-brus-förhållande: 73 dB

Separation: 50 dB vid 1 kHz

AM/LW

Inställningsfrekvens:

Gränssnitt: USB (full hastighet)

Maximal ström: 1 A

Maximalt antal identifierbara mappar och filer:

Mappar (album): 256

Filer (spår) per mapp: 256

Kompatibelt AOA-protokoll (Android Open

Accessory): 2.0

Motsvarande kodec:

MP3 (.mp3)

Bithastighet: 8 kbps – 320 kbps (stöd för VBR (variabel bithastighet))

Samplingsfrekvens: 16 kHz – 48 kHz

WMA (.wma)

Bithastighet: 32 kbps – 192 kbps (stöd för VBR (variabel bithastighet))

Samplingsfrekvens: 32 kHz, 44,1 kHz, 48 kHz

AAC (.m4a, .mp4)

Bithastighet: 16 kbps – 320 kbps (stereo)

Samplingsfrekvens: 8 kHz – 48 kHz

FLAC (.flac)

Bitdjup: 16-bitars, 24-bitars

Samplingsfrekvens: 44,1 kHz, 48 kHz

Filsystem som stöds: FAT16, FAT32

Trådlös kommunikation

Kommunikationssystem: BLUETOOTH-standard version 3.0

Utgång: BLUETOOTH-standard strömklass 2 (max. ledningsbunden +1 dBm)

*1 Den faktiska räckvidden varierar beroende på faktorer som hinder mellan enheter, magnetfält runt mikrovågsugnar, statisk elektricitet, mottagningskänslighet, antennens prestanda, operativsystem, programvara m.m.

*2 BLUETOOTH-standardprofiler visar användningsområdet för BLUETOOTH-kommunikation mellan enheter.

Förstärkardel

Utgång: högtalarutgångar

Högtalarimpedans: 4 Ω – 8 Ω

Maximal uteffekt: 55 W × 4 (vid 4 Ω)

Allmänt

Strömkrav: bilbatteri på 12 V DC (negativ jordning)

Märkströmförbrukning: 10 A

Mått:

Ca. 178 mm × 50 mm × 176 mm (b/h/d)

Monteringsmått:

Ca. 182 mm × 53 mm × 159 mm (b/h/d)

Vikt: Ca. 0,8 kg

Förpackningens innehåll: Huvudenhet (1) Delar för installation och anslutningar (1 uppsättning)

Alternativa tillbehör/utrustning: Kabel för fjärringång till ratt: RC-SR1

Be din återförsäljare om mer information.

Rätt till ändring av design och specifikationer förbehålles.

Upphovsrätt

Märket Bluetooth® och dess logotyper är registrerade varumärken som tillhör Bluetooth SIG, Inc. och användning av sådana märken sker på licens från Sony Corporation. Andra varumärken och varunamn tillhör respektive ägare.

Windows Media är antingen ett registrerat varumärke eller ett varumärke som tillhör Microsoft Corporation i USA och/eller andra länder.

Denna produkt är skyddad av viss immateriell egendomsrätt som tillhör Microsoft Corporation. Användning eller distribution av sådan teknik utanför produkten är inte tillåten utan licens från Microsoft eller ett auktoriserat Microsoft-dotterbolag.

Apple, iPhone, iPod, iPod nano, iPod touch och Siri är varumärken som tillhör Apple Inc., registrerat i USA och i andra länder.

Android är ett varumärke som tillhör Google LLC.

Anslutning/installation

Försiktighet

• Dra alla jordade kablar till en gemensam jordningspunkt.
• Låt inte kablarna fastna under en skruv eller i rörliga delar (t.ex. sätesrälsen).
• För att undvika kortslutning måste du vrida av bilens tändning innan anslutningar görs.
• Anslut nätkablarna ⑥ till enheten och högtalarna innan de ansluts till nätkontakten.
• Av säkerhetsskäl bör du isolera eventuella lösa kablar som inte ansluts med eltejp.
• Välj monteringsplatsen med omsorg så att inte enheten stör din normala körning.
• Undvik att installera enheten på platser där det finns mycket damm, smuts, kraftiga vibrationer eller höga temperaturer, t.ex. i direkt solljus eller i närheten av varmluftsutsläpp.
• Använd bara de medföljande fästena för en trygg och säker installation.

Notering gällande nätkabeln (gul)

När denna enhet ansluts tillsammans med andra stereokomponenter måste amperetalet för bilkretsen, som enheten är ansluten till, vara högre än summan för varje komponents säkringsstyrka.

Anmärkning om installation i bilar med startstoppsystem

Enheten kan startas om när motorn startas via startstoppsystemet. Stäng i sådana fall av bilens startstoppsystem.

Justera monteringsvinkeln till mindre än 30°.

Lista över delar för installation

① Monteringshylsa (1) ② Frigöringsnycklar (2)

③ Avslutningslist (1) ④ Fästskruv (1)

⑤ Bussning (1) ⑥ Nätkablar (1)

⑦ Mikrofon (1) ⑧ Monteringsplatta (1)

⑨ Dubbelsidig tejp (1)

• Denna lista över delar innehåller inte allt i förpackningen.
• Monteringshylsan ① och avslutningslisten ③ är monterad på enheten vid leverans. Använd frigöringsnycklarna ② för att ta bort monteringshylsan ① från enheten, innan enheten installeras. För mer information se "Ta bort avslutningslisten och monteringshylsan" (sidan 14).
• Behåll frigöringsnycklarna ② för framtida användning eftersom de kommer att behövas om du monterar bort enheten från bilen.

Anslutning

*1 Medföljer ej
*2 Högtalarimpedans: 4 Ω till 8 Ω × 4
*3 RCA-stiftkabel (medföljer ej)
*4 Använd en adapter för en trådbunden fjärrkontroll (medföljer ej) beroende på vilken typ av bil du har. Mer information om att använda trådbunden fjärrkontroll finns under "Använda den trådbundna fjärrkontrollen" (sidan 13).
*5 Dra mikrofonkabeln så att den inte hindrar din körning, oavsett om den används eller inte. Fäst kabeln med t.ex. en klämma om den dras på golvet där du har fötterna. Mer information om att installera mikrofonen finns under "Installera mikrofonen" (sidan 13).

*6 Använd en adapter (medföljer ej) om antennanslutningen inte passar, beroende på vilken typ av bil du har.
*7 Ställ in [SET ANT-PWR] till [ON] (standard) eller [OFF] beroende på vilken typ av DAB-antenn som används. Max. strömstyrka 0,1 A

Göra anslutningar

Om du har en antenn utan reläbox kan det hända att antennen skadas om du ansluter enheten via medföljande nätkablar ⑥.

① Till bilens högtalaranslutning

1	Bakre högtalare(höger)	⊕	Lila
2			Lila-/svartrandig
3	Främrehögtalare(höger)	⊕	Grå
4			Grå-/svartrandig
5	F r ä m rhögtalare(vänster)	⊕	Vit
6
7	Bakre högtalare(vänster)	⊕	Grön
8			Grön-/svartrandig

② Till bilens nätkontakt

12	kontinuerlig strömförsörjning	Gul
13	antenn/ förstärkarkontroll (REM OUT)	Blå-/vitrandig
14	växlad strömförsörjning belysning	Orange-/ vitrandig
15	växlad strömförsörjning	Röd
16	jordning Svart

Enkel anslutning av subwoofer

Du kan använda en subwoofer utan förstärkare när den är ansluten till en bakre högtalarkabel.

Obs!

• Du måste förbereda bakre högtalarkablar.
• Använd en subwoofer med en impedans på 4 Ω till 8 Ω, och med tillräckligt hög krafthanteringskapacitet för att undvika skada.

Minnesbehållningsanslutning

När den gula strömkabeln är ansluten kommer strömförsörjning alltid att ske till minneskretsen även när tändningen är avstängd.

Högtalaranslutning

• Stäng av enheten innan högtalarna ansluts.
• Använd högtalare med en impedans på 4 Ω till 8 Ω, och med tillräckligt hög krafthanteringskapacitet för att undvika skada.

Kopplingsschema

Kontrollera bilens nätkontakt och passa in kabelanslutningarna korrekt beroende på vilken bil du har.

Nätkontakt

Vanlig anslutning

12	kontinuerlig strömförsörjning	Gul
15	växlad strömförsörjning	Röd

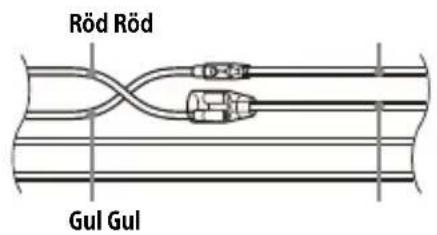

När positionerna för röd och gul kabel kastas om

12	växlad strömförsörjning	Gul
15	kontinuerlig strömförsörjning	Röd

Med bil utan ACC-läge

Anslut enheten till bilens strömförsörjning när du passat in kontakterna och växlat strömförsörjningskablar på rätt sätt. Om du har några frågor eller problem gällande denna enhet som inte tas upp i denna handbok ska du kontakta bilåterförsäljaren.

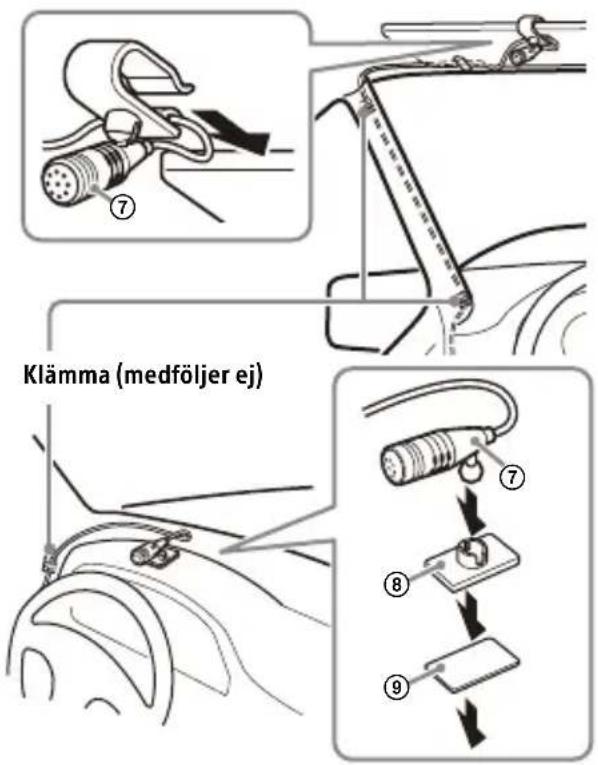

Installera mikrofonen

Du måste installera mikrofonen för att fånga upp din röst vid handsfreesamtal ⑦.

Försiktighet

• Det är extremt farligt om kabeln viras runt rattstången eller växelspaken. Se till att inte kabeln och andra delar hindrar din körning.
• Kontakta affären där du köpte denna enhet eller bilåterförsäljaren före installation om det finns krockkuddar eller annan stötdämpande utrustning i din bil.

Obs!

• Vid installation på instrumentbrädan måste du ta bort skärmklämman från mikrofonen ⑦, sedan ansluta monteringsplattan ⑧ till mikrofonen ⑦.
• Rengör ytan på instrumentbrådan med en torr trasa innan du fäster den dubbelsidiga tejpen ⑨.

Använda den trådbundna fjärrkontrollen

1 För att aktivera den trådbundna fjärrkontrollen ställer du in [STR CONTROL] under [SET STEERING] på [PRESET].

Installation

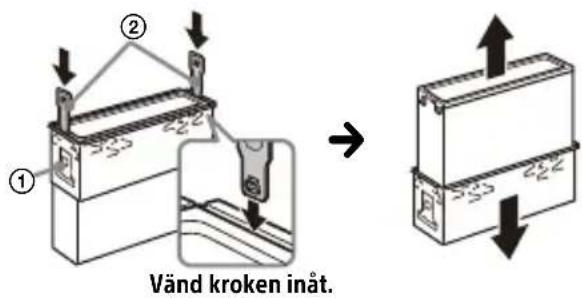

Ta bort avslutningslisten och monteringshylsan

Ta bort avslutningslisten ③ och monteringshylsan ① från enheten, innan enheten installeras.

1 Nyp tag i avslutningslistens ③ båda kanter och dra den sedan rakt ut.

2 Sätt i de båda frigöringsnycklarna ② tills de klickar på plats och dra ner monteringshylsan ①, dra sedan upp enheten för att separera.

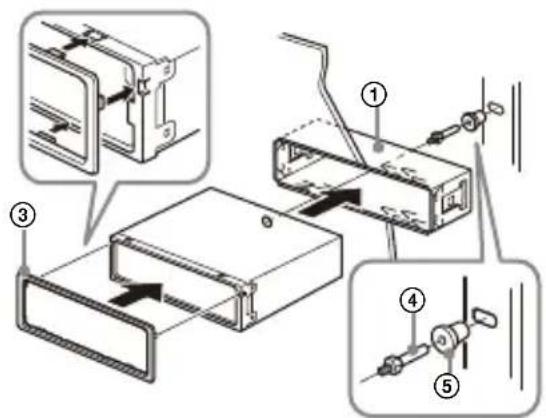

Montera enheten på instrumentbrädan

Se till att hakarna på båda sidorna om monteringshylsan ① är böjda inåt 2 mm, innan installationen sker.

1 Placera monteringshylsan ① inuti instrumentbrädan, böj sedan klorna utåt för en snäv passform.

2 Montera enheten på monteringshylsan ①, installera sedan avslutningslisten ③.

• Om hakarna är raka eller böjda utåt går det inte att montera enheten på ett säkert sätt och den kan fjädra ur sin position.
• Se till att de 4 hakarna på avslutningslisten ③ sitter som de ska i spåren på enheten.

Ta bort och montera frontpanelen

För mer information se "Ta bort frontpanelen" (sidan 5).

Återställa enheten

För mer information se "Återställa enheten" (sidan 6).

Byte av säkring

Se till att använda en säkring som stämmer med det amperetal som står på den ursprungliga säkringen, när du byter säkring. Om säkringen skjuter, kontrollera

strömanslutningen och byt säkringen. Om säkringen skjuter igen efter bytet kan det hända att det är ett invändigt fel. Kontakta i sådana fall din närmaste Sony-återförsäljare.

Български

Härmed försäkrar Sony Corporation att denna utrustning överensstämmer med direktiv 2014/53/EU.

Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande webbadress:

Om du har några frågor eller för den senaste supportinformationen om denna produkt, se webbplatsen nedan:

Hjälpguide (handbok på Internet)

För att få mer information kan du besöka följande webbplats och se ditt enhetsnamn som visas nedan.

DSX-B41D
