H8305 - Hometrainer BH FITNESS - Gratis gebruiksaanwijzing en handleiding

Producttype	Hometrainer
Merk	BH Fitness
Model	H8305
Veiligheidsnorm	EN957 klasse HC
Gebruik	Alleen voor huishoudelijk gebruik
Maximaal gebruikersgewicht	90 kg
Monitor voeding	Batterijen (niet bijgeleverd)
Zadelverstelling	In hoogte verstelbaar met draaiknop
Waterpassen	In hoogte verstelbare doppen onder de achterste stang
Transportwielen	2 wielen aan de voorkant
Pedalen	Rechterpedaal (R) en linkerpedaal (L) met tegengestelde schroefrichting
Bidonhouder	Inbegrepen
Elektronische monitor	Met aansluiting voor handgreephartslagmeter
Aantal pagina's handleiding	31 pagina's
Beschikbare talen handleiding	FR, DE, EN, ES, IT, NL, PT
Onderhoud	Reinigen met een vochtige doek, geen oplosmiddelen gebruiken
Montage	Vereist hulp van een tweede persoon
Gebruiksvoorzorgen	Raadpleeg een arts voor elke oefening, niet buiten gebruiken, kinderen uit de buurt houden
Reserveonderdelen	Op bestelling verkrijgbaar (geef het onderdeelnummer op)

Veelgestelde vragen - H8305 BH FITNESS

Wat zijn de afmetingen van de BH Fitness H8305?

De exacte afmetingen zijn niet gespecificeerd in de handleiding. Voor een hometrainer in deze categorie kunt u rekenen op ongeveer 100 cm lengte, 50 cm breedte en 125 cm hoogte. Neem voor nauwkeurige metingen contact op met de klantendienst.

Wat is het gewicht van de hometrainer BH Fitness H8305?

Het gewicht staat niet in de handleiding. Schat ongeveer 30 kg voor een model van dit type. Raadpleeg de fabrikant voor het exacte gewicht.

Hoe stel ik de zadelhoogte in?

Draai de hoogteregelaar van het zadel (onderdeel 83) los door tegen de klok in te draaien, trek het naar achteren, stel het zadel op de gewenste hoogte in en laat de regelaar los. Draai daarna met de klok mee vast.

Hoe monteer ik de pedalen?

Identificeer het rechterpedaal (gemarkeerd met R) en het linkerpedaal (gemarkeerd met L). Het rechterpedaal wordt met de klok mee op de rechtercrank geschroefd. Het linkerpedaal wordt tegen de klok in op de linkercrank geschroefd. Draai stevig vast.

Wat is het maximale gewicht dat de BH Fitness H8305 kan dragen?

Het maximale gebruikersgewicht is 90 kg volgens norm EN957 klasse HC.

Kan ik deze fiets buiten gebruiken?

Nee, deze hometrainer is ontworpen voor uitsluitend huishoudelijk gebruik en mag niet buiten of in de buurt van water worden gebruikt.

Wat te doen als de fiets niet stabiel staat?

Zorg ervoor dat de fiets op een stevige, vlakke ondergrond staat. Stel de verstelbare doppen onder de achterste stabilisatiestang (onderdeel 23) af door te draaien om het apparaat waterpas te zetten.

Hoe onderhoud ik de BH Fitness H8305?

Reinig het apparaat regelmatig met een vochtige doek. Gebruik geen oplosmiddelen of schurende middelen. Controleer of alle schroeven goed vastzitten en smeer bewegende delen indien nodig.

Waar kan ik reserveonderdelen bestellen?

Reserveonderdelen zijn op bestelling verkrijgbaar bij de klantendienst. Geef het onderdeelnummer en de gewenste hoeveelheid op. Het telefoonnummer van de klantenservice staat op de laatste pagina van de handleiding.

Welke veiligheidsmaatregelen moet ik nemen?

Lees de handleiding aandachtig. Raadpleeg een arts voor elke oefening, vooral als u ouder bent dan 35 jaar of gezondheidsproblemen heeft. Laat kinderen niet onbeheerd achter. Draag geschikte kleding en schoenen. Stop met oefenen bij onwel voelen of pijn.

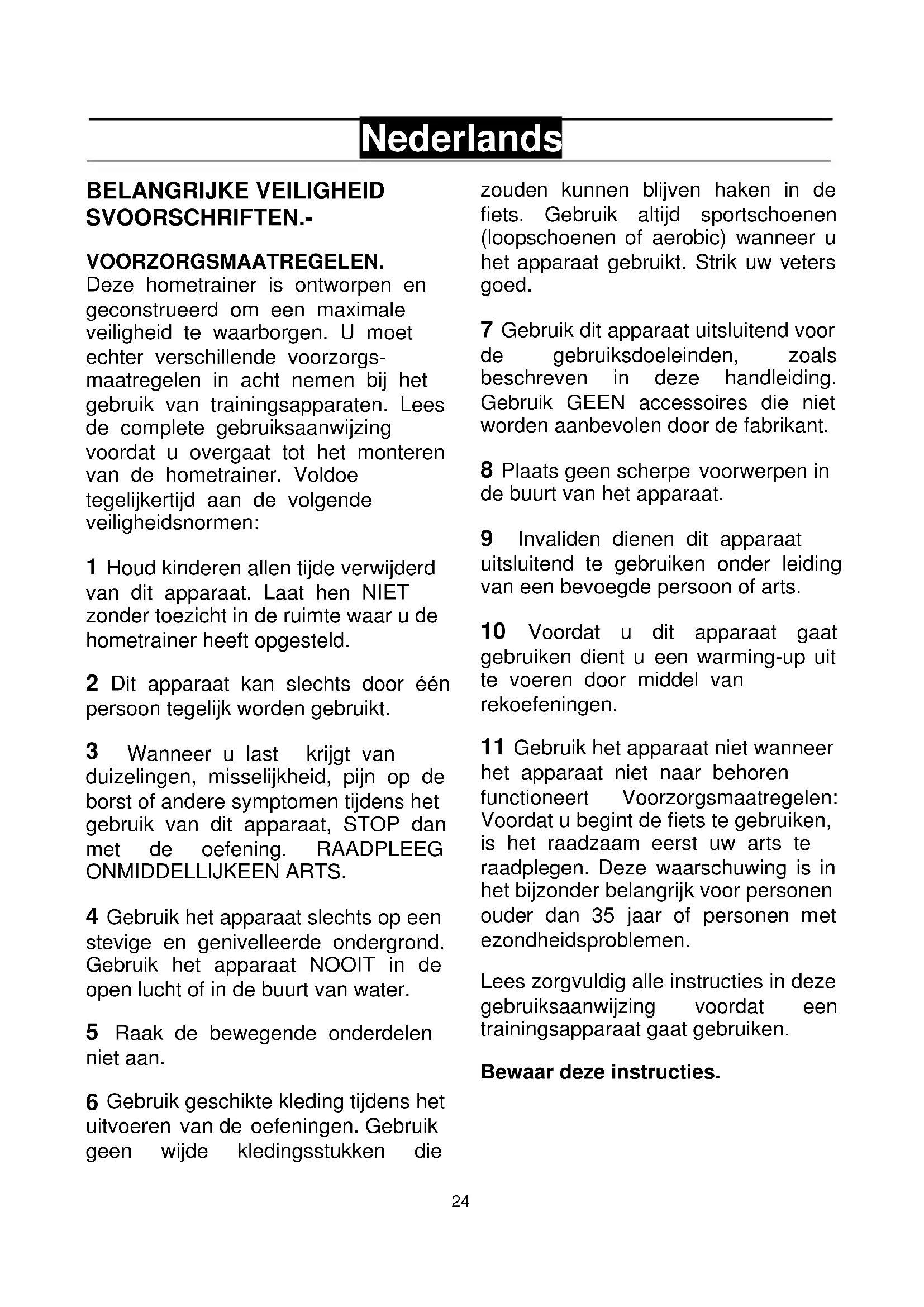

GEBRUIKSAANWIJZING H8305 BH FITNESS

Deze hometrainer is ontworpen en geconstrueerd om een maximale verilgheid te waarborgen. U要去chter verschillende voorzorgsmaatregelen in acht nemen bij het gebruik van trainingsapparaten. Lees de complete gebruiksaanwijzing voordat u overgaat tot het monteren van de hometrainer. Voldoe tegelijkkertijd aan de volgende verilgheidsnormen:

1 Houd kinderen allenincident verwijderd van dit apparaat. Laat hen NIET zonder toezicht in de ruimte waar u de hometrainer heeft opgesteld.
2 Dit apparaat kan slechts door een person ontegelijk worden gebruikt.
3 Wonneer u last krijgt van duizelingen, misselijkheid, bijn op de borst of andere symptomen tijdens het gebruik van dit apparaat, STOP dan met de oefening. RAADPLEEG ONMIDDELLIJKEEN ARTS.
4 Gebruik het apparaat slechts op een stevige en genivelleerde ondergrond. Gebruik het apparaat NOOIT in de open lucht of in de buurt van water.
5 Raak de bewegende onderdelen nicht aan.
6 Gebruik geschichte kleding tijdens hetuitvoeren van de oefingen. Gebruik geen wijde kledingsstukken die

zouden hunnen blijven haken in de fiets. Gebruik alsijd sportschoenen (loopschoenen of aerobic) wanner u het apparaat gebruikt. Strik uw veters goed.

7 Gebruik dit apparaat uitsluitend voor de gebruiksdoeleinden, zoals beschreiben in deze handleiding. Gebruik GEEN accessoires die nicht worden aanbevolen door de fabrikant.
8 Plaats geen scherpe voorwerpen in de buurt van het apparatus.
9 Invaliden dienen dit apparaat uitsluitend te gebruiken onder leiding van een bevoegde persoon of arts.
10 Voordat u dit apparaat gaat gebruiken dient u een warming-up uit te voeren door middel van rekoefingen.
11 Gebruik het apparaat Niet wonneer het apparaat Niet maar behoren functioneert Voorzorgsmaatregelen: Voordat u begint de fiets te gebruiken, is het raadzaam eerst uw arts teraadplegen. Deze waarschuwing is in het bijzonder belangrijk voor personen ouder dan 35aar of Personen met ezondheidsproblemen.

Lees zorgvuldig alle instructies in deze gebruiksaanwijzing voordat een trainingsapparaat gaat gebruiken.

Bewaar deze instructies.

ALGEMENE AANWIJZINGEN.-

Lees zorgvuldig de instructies in deze gebruiksaanwijzing. Deze geeft u belangrijke aanwijzingen over de montage, verilgheid en het gebruik van het apparaat.

1 Dit toestel is getest en voldoet aan de EN 957 norm, klasse H. C., enkel geschikt voor gebruik thus . De gebruiker dient Niet zwaarder te zich dan 90Kg
2 Ouders en andere Personen die verantwoordelijk zijn voor kinderen, dienen er rekening mee te houden dat dezen van nature nieduwsgierig waren en dat dit tot gevaarlijke situatuies en gedrag kan leiden. Dit apparaat mag onder geen bedding als spelgoed gebruikt worden.
3 Het valt onder de verantwoording van de eigenaar zich ervan te verzekeren dat alle gebruikers van het apparaat gedegen geinformeerd zijn over de benodigde voorzorgsmaatregelen.

MONTAGEINSTRUCTIES.-

1.- Pak het toestel uit en controller of alle onderdelen aanwezig zich, Fig.1: (1) Hoofdstel; (6) stuursteun; (7) stuur; (8) Elektronisch scherm; (4) zadelsteun; (2) Voorsteun met wieltjes; (3) Achter steun met verstelbare voetjes; (5) Zadel; Pedalen (19) Rechter en (18) Linker; (20) Bidonhouser; Stuurhoees (14) links, (15) rechts en (13)rijkant; (21) Stuurplug; Zitting hoes (16) links en rechts (17); (23) Zadelknop; (29) Schroeven M-4x6; (32) Schroeven M-4x16; (87) Schroeven M-4x12; (27) Veerring M10; (28) Onderlegring M10; (26) Schroeven M-10x70x20; (31) Schroeven M-12x60.

LET OP: Voor deze montagefase is de hulp van een tweede person vereist..

Neem de steun met wieltjes (2) en plaats het op de voorkant van het toestel, als in Fig.2, Plaats de schroeven (26), en de ringen (27) en (28).

Neemervolgens dechter steun met verstelbare voetjes (3) en voerdezelfdemontagehandelingenuitalsvoordevoorkant,draaialle schroeven stevig vast.

Plaats de zadelsteun (4) in het gat in het hoofdstel (1), Fig.4. Plaats het zadel (5) op de zadelsteun (4),plaats de zadelknop (23) met de bus (25), bevestig het zadel in een comfortabele positie met de knop (23) en draai vast door klosgewijs te draaien. Bevestig de rechter (17) en linker (16) zadelhoes met schroeven (29). Fig.5.

4.-BEVESTIGEN VAN DE STUURSTEUN.-

Houd de stuursteun (6) ter hoogte van het koppelstuk op het hoofdstel (1), Fig.6, en verbind de koppelstukken (9) en (10).

5.- BEVESTIGEN VAN HET STUUR. -

Plaats het stuur (7) op de stuursteun (6), Fig.7, Plaats de stuurhoes (13) met de knop (21) en draai vast. Controller of het stuur correctuitgelijnd is voordat u de schroeven vastdraait. Bevestig verwolgens de bidonhouder (20) met schroef (32).

6.- PLAATSEN VAN HET ELEKTRONISCH SCHERM. -

Verwijder de schroeven (24) van de achterkant van het scherm,plaats het schermervolgens op de top van de stuursteun (6) let op dat u geen kabels beschadigt. Herplaats de schroeven en draai vast, bevestig de handvatkabel (11) en de feedbackkabel (9) aan de achterkant van het scherm, als in Fig.8. Bevestigervolgens de linke stuurhoees (14) enrechtert stuurhoees (15) met schroeven (32). Schroef de voorstuurhoees vast (13) met schroeven (87).

De montage instructies voor de pedalen dwellen letterlijk opgevolgd te worden, onjuistplaatsen kan deschroefdraad op de pedalen of crank beschaden.

Rechts en links refereren aan de houding die de gebruiker aanneemt wonneer deze op het zadel zit om de oefening uit te voeren.

Het rechterpedaal (19) is gemarkeeerd met de letter (R). Dit schroeft kloksgewijs op de rechtter crank, ook gemarkeeerd met een (R).

Draai stevig vast Fig.10.

Het linker pedaal (18) is gregarkeerd met de letter L (L).Dit schroeft tegende klok in aan de linker crank, ook gregarkeerd met een (L). Draai stevig vastFig.10.

8.- AANPASSEN VAN DE ZADELHOOGTE. -

Draai de zadelhoogteknop een beetje losser (83), door gegen de klok in te draaien en trek de knop uit, als het zadel de gewenste hoogte heft bereikt LASTU DE KNOP LOS, Vervolgens valt de knop in een van de gaten op de zadelsteun. Draai de knop kloksgewijs vast.

9.- NIVELLERING. -

Als het toestel eenmaal gemonteerd is en in de startpositie voor training staat, verzeker dat hetrecht op de grond staat en genivelleerd is. U kunt dit doen door de verstelbare voetjes (3) omhoog of omlaag te schroeven.

10.- TRANSPORTEREN EN OPBERGEN. -

Het toestel is voorzien van wieltjes, wat het makkelijker maakt om het apparaat te verplaatsen. De twee wieltjes aan de voorkant van het toestel vergemakkelijk den opberging van het apparaat, als in Fig. 11.

Als u twijfels hebts over enig onderdeel van dit toestel, aarzel dan nicht (telefonisch) contact op te nemen met de technische hulpdienst (zie LASTe pagina van de handleiding).

BH BEHOUDT ZICH HET RECHT
VOOR DE SPECIFICATIES VAN
HAAR PRODUCTEN ZONDER
VOORAFGAANDE
WAARSCHUWING TE WIJZIGEN.

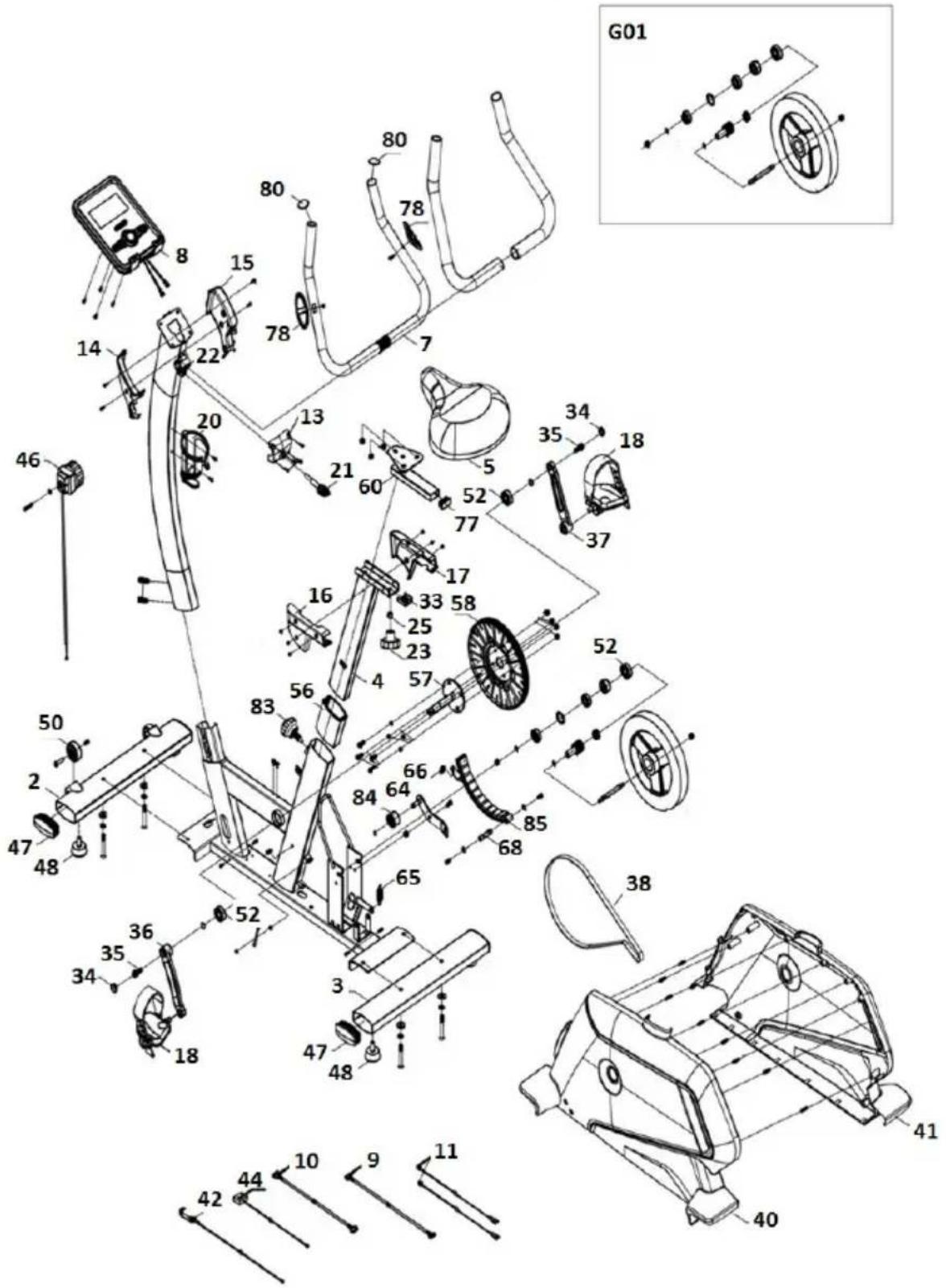

H8305

Bestellen van verrangingsonderdelen: Geef het deel code en de hoeveelheid

H8305001

1

Ejempio / E.g. / Exemple / Beispiel / Exemple / Esempio / Bijvoorbeeld:

NO.	English Description	Descripción en español	Code
2	ont stabilizer Caballete delante	ro	H8305002
3	ear stabilizer Caballete trasero		H8305003
4	Saddle post Tubo soporte de sillín		H8305004
5	Saddle Sillín		H8305005
7	Handlebars Manillar		H8305007
8	Console Monitor		H8305008
9	Console communication wire Cable mastil		H8305009
10	Communication wire	Cable chassis	H8305010
11	Handle pulse connection wire	Cable hand-grip	H8305011
12	Console outset connection wire	Cable monitor	H8305012
13	Arm cover-front	Tapa delantera manillar	H8305013
14	Arm cover-left	Tapa izquierda manillar	H8305014
15	Arm cover-right	Tapa derecha manillar	H8305015
16	Saddle post cover -left Tapia	izquierda manillar	H8305016
17	Saddle post cover -right	Tapa derecha manillar	H8305017
18	Pedals Pedales		H8305018
20	Water bottle holder Portabotellín		H8305020
21	T-shaped rotary Knob	Pomo en T	H8305021
22	Handlebar clamp ring	Cierre manillar	H8305022
23	Handlebar rotary knob	Pomo sillín	H8305023
25	Bushing tube Casquillo	D25×D19×60	H8305025
33	Saddle locking piece	Bloqueo deslizadora sillín	H8305033
34	Crank cover	Tapa de biela	H8305034
35	Hex flange full thread screw	Tornillo 5/16	H8305035
36	Crank(L) Biela izquierda		H8305036
37	Crank(R) Biela derecha		H8305037
38	Belt Correa 440PJ6		H8305038
40	Chain Cover(left) Tapa izquierda		H8305040
41	Chain Cover(right) Tapa derecha		H8305041
42	Wire for resistance adjusting Cable tensor		H8305042
44	Magnetic sensors Reenvión		H8305044
46	Resistance adjusting knob	Pomo tensor	H8305046
47	End cap	Tapón	H8305047
48	Feet pad Pie ajustable		H8305048
50	Transportation wheel	Rueda transporte	H8305050
52	Deep groove ball bearing	Rodamiendo 6203	H8305052
56	Saddle post bushing	Casquillo 115×90×45	H8305056
57	Crank axis Eje pedalier		H8305057
58	Belt pulley	Plato	H8305058
60	Saddle adjustment	Deslizadora sillín	H8305060
64	Tensioner group Rueda tensor		H8305064

CE

Espanol	Por medio de la presente Exercycle S.L. declara que este productocumple con los requisitos esencias y cualessquiera除外as dispositionsaplicables o exigibles de la Directivas 2011/65/CE y 2014/30/CE.
English	Hereby, Exercycle S.L, declares that this product is in compliance with the essential requirements and other relevant provisions of Directives 2011/65/EC and 2014/30/EC.
François	Par la presente Exercycle S.L Declare que cette apparéil est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives 2011/65/CE et 2014/30/CE.
Deutsch	Hiermit erklärt Exercycle S.L, dass sich das Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlädiggen Bestimmungen der Richtlinien 2011/65/EG und 2014/30/EG befindet.
Portugués	Exercycle S.L. Declare que este produit está conforme com os requisitos essenciais e outras dispositions das Directivas 2011/65/CE e 2014/30/CE.
Italiano	Con la presente Exercycle S.L. dichiara che questo prodotto è conforme ai requisiti essenziali ed alle altre dispositions pertinenti stabilite delle direttive 2011/65/CE e 2014/30/CE.
Nederlands	Hierbij verkaart Exercycle S.L. dat het produit in overeenstemming is met de essentiele eigsen en de andere relevante bepalingen van richtlijnen 2011/65/EG en 2014/30/EG.
