Tipo de produto	Bicicleta de ginástica
Marca	BH Fitness
Modelo	H8305
Norma de segurança	EN957 classe HC
Uso	Apenas doméstico
Peso máximo do utilizador	90 kg
Alimentação do monitor	Pilhas (não fornecidas)
Ajuste do selim	Altura ajustável por botão
Nivelamento	Calços ajustáveis em altura sob a barra traseira
Rodas de transporte	2 rodas na frente
Pedais	Pedais direito (R) e esquerdo (L) com sentido de rosca oposto
Porta-garrafa	Incluso
Monitor eletrónico	Com tomada para punho cardio (hand grip)
Número de páginas do manual	31 páginas
Idiomas disponíveis do manual	FR, DE, EN, ES, IT, NL, PT
Manutenção	Limpar com um pano húmido, não usar solventes
Montagem	Requer a ajuda de uma segunda pessoa
Precauções de uso	Consultar um médico antes de qualquer exercício, não usar ao ar livre, manter as crianças afastadas
Peças sobressalentes	Disponíveis sob encomenda (indicar o código da peça)

Perguntas frequentes - H8305 BH FITNESS

Quais são as dimensões do BH Fitness H8305 ?

As dimensões exatas não são especificadas no manual. No entanto, para uma bicicleta de ginástica desta categoria, conte com aproximadamente 100 cm de comprimento, 50 cm de largura e 125 cm de altura. Para medidas precisas, entre em contato com o serviço de pós-venda.

Qual é o peso da bicicleta de ginástica BH Fitness H8305 ?

O peso não está indicado no manual. Estime aproximadamente 30 kg para um modelo deste tipo. Para um peso exato, consulte o fabricante.

Como ajustar a altura do selim ?

Afrouxe o regulador de altura do selim (peça 83) girando no sentido anti-horário, puxe-o para trás, ajuste o selim à altura desejada e, em seguida, solte o regulador. Aperte novamente no sentido horário.

Como montar os pedais ?

Identifique o pedal direito (marcado R) e o pedal esquerdo (marcado L). O pedal direito é aparafusado na biela direita no sentido horário. O pedal esquerdo é aparafusado na biela esquerda no sentido anti-horário. Aperte firmemente.

Qual é o peso máximo suportado pela bicicleta BH Fitness H8305 ?

O peso máximo do utilizador é de 90 kg de acordo com a norma EN957 classe HC.

Posso usar esta bicicleta ao ar livre ?

Não, esta bicicleta de ginástica foi concebida apenas para uso doméstico e não deve ser usada ao ar livre nem perto de água.

O que fazer se a bicicleta não estiver estável ?

Certifique-se de que a bicicleta está numa superfície sólida e bem nivelada. Ajuste os calços ajustáveis sob a barra estabilizadora traseira (peça 23) girando para nivelar o aparelho.

Como fazer a manutenção da bicicleta BH Fitness H8305 ?

Limpe regularmente o aparelho com um pano húmido. Não use solventes nem produtos abrasivos. Verifique se todos os parafusos estão bem apertados e lubrifique as peças móveis se necessário.

Onde posso encomendar peças sobressalentes ?

As peças sobressalentes estão disponíveis sob encomenda junto ao serviço de pós-venda. Indique o código da peça e a quantidade desejada. O número de telefone do serviço ao cliente está na última página do manual.

Quais são as precauções de segurança a tomar ?

Leia atentamente o manual. Consulte um médico antes de qualquer exercício, especialmente se tiver mais de 35 anos ou problemas de saúde. Não deixe as crianças sem vigilância. Use roupas e calçados adequados. Pare qualquer exercício em caso de mal-estar ou dor.

MANUAL DE UTILIZADOR H8305 BH FITNESS

Instruções de montagem e'utilisation

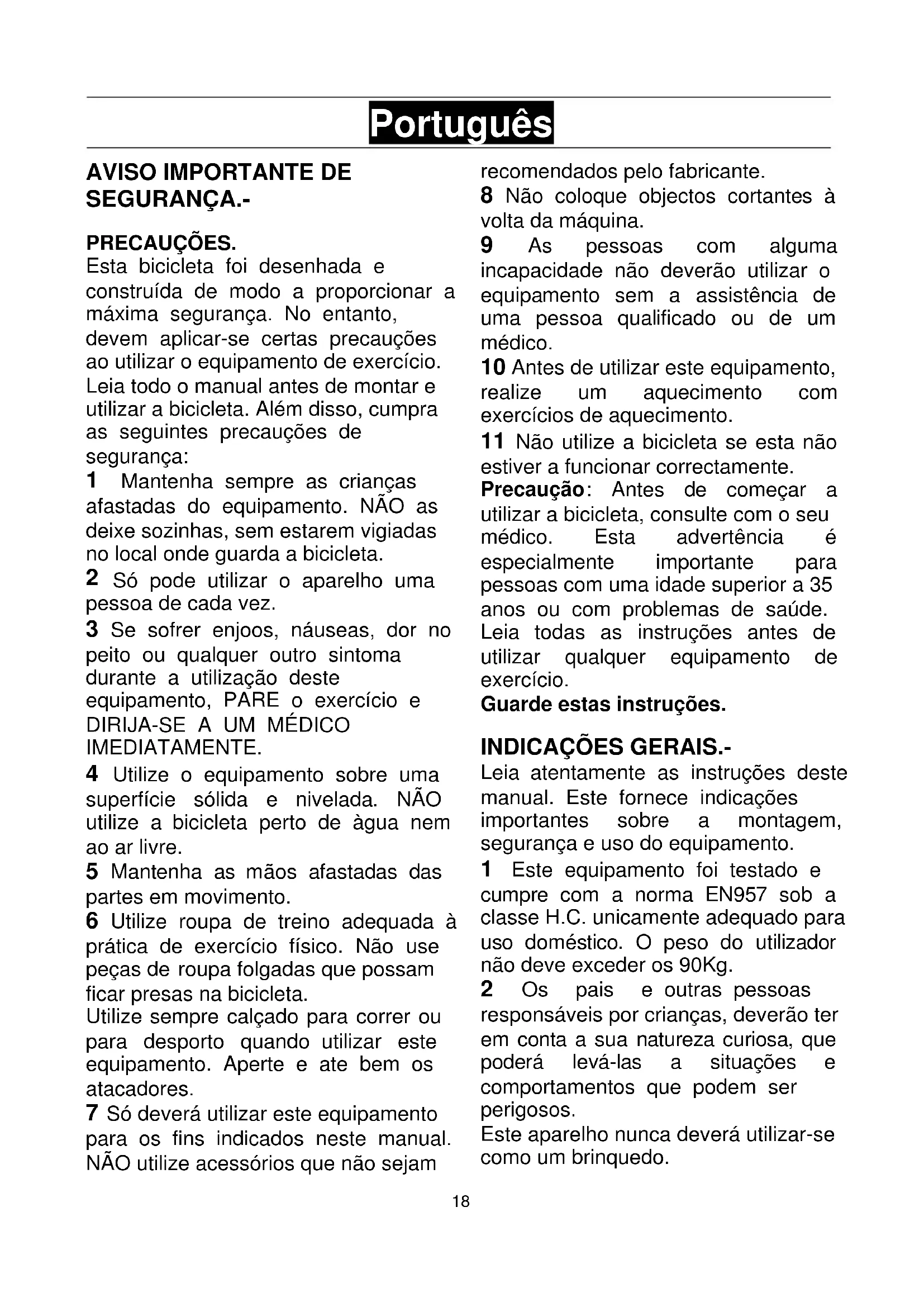

Esta bicycliceta foi desenhada e construindo de modo a proportionar a maior segurar. No entanto, devem aplicar-seisas precauções aoutilizar oequipamento de exercicso. Leia todo o manual antes de montar e utilizes a bicyclicta. Além disso, cumpra as seguiñtes precauções de segurar:

1 Mantenha sempre as crianças afastadas do equipamento. NAO as deixe sozinhas, sem estarem vigiadas no local onde guarda a bicycliceta.
2 So pode utiliser o aparecido uma pessoa de cada vez.
3 Se sofrer enjoos, náuseas, dor no peito ou qualquer及其他 sintoma durante a utilização deste equipamento, PARE o exercimento e DIRIJA-SE A UM MEDICO IMEDIATAMENTE.
4 Utilize o equipamento sobre una superficie solida e nivelada. NAO utilize a bicycleta perto de agua nem ao ar livre.
5 Mantenha as mãos afastadas das partes em movimento.
6 Utilize roupa de treino adequada a pratica de exercicio fisico. Não use peças de roupa folgadas que possam fazer presas na bicicleta.
Utilize sempre calçado para correr ou para desporto quando utilizes este equipamento. Aperte e ate bem os atacadores.
7 Sódeautilizaresteequipamento para os fins indicados nestemanual. NAOutilizecessosquenaojejam

recomendadoselofabricante.

8 Não colque objectos cortantes à volta daquina.
9 As pessoas com alguma incapacidade nãodeeraoutilizar o equipamento sem a assistencia de uma persona qualificado ou de um medico.
10 Antes de utiliser este equipamento, realizar um aquecimento com exercicios de aquecimento.
11 Não utilize a bicicleta se está não estiver a funciona corRECTamente.

Precação: Antes de fazer a utilizesar a bicicleta, consulta com o seu medico. Esta advertência é especialmente importante para pessoas com uma idade superior a 35 anos ou com problemas de saude. Leia todas as instruções antes de utilizear qualquer equipamento de exercício.

Guarde estas instruções.

INDICACOs GERAIS.-

Leia atentamente as instruções deste manual. Este fornece指示ores importantes sobre a montagem, segança e uso do equipamento.

1 Este equipamento foi testado e cumpre com a norma EN957 sob a classe H.C.unicamente adequado para uso domestico.O peso do'utilizar não deve excesser os 90Kg.

2 Os pais e outras pessoas responsaveis por crianças, deverao ter em conta a sua natureza curiosa, que podera leva-las a situações e comportamentos que podem ser perigosos.

Esteaparelhounca deverautilizar-se comoumbrquedo.

3 É responsabilité do proprietário assegurar-se que todos os'utilidades do equipamento está adequamente informados sobre todas as precações necessarias.

1. Retire o equipamento da caixa e verifique que está todas as peças Fig.1: (1) Estrutura principal; (6) Tubo de guiador (7) Guiador; (8) Monitor electrónico; (4) Tubo de selim; (2) Barra estabilizadora frontal com rodas; (3) Barra estabilizadora traseira com tacos regulaveis na alta; (5) Selim; Pedais (19) Direito (18) Esquerdo; (20) Suporte de garrafa; Tampa do guiador (14) Esquerdo, (15) Direito (13) Frontal; (21) Cavalha do guiador; Tampa do selim (16) Esquerda (17) Direita; (23) Manipulodo selim; (29) Parafusos M4x6; (32) Parafusos M4x16; (87) Parafusos M4x12; (27) Anilha elástica M10; (28) Anilha planta M10; (26) Parafusos M-10x70x20; (31) Parafusos M-12x60

2. MONTAGEM DOS TUBOS CAVALETE

Atença: Para realizar esta montagem recomendamos a ajuda de uma segunda pessoa.

Coloque a barra estabilitadora frontal com rodas (2) na parte darente do equipamento, como indica a Fig.2, introduza os parafusos (26) e coloque as anilhas (27) e (28). Realize o mesmo processo para a barra estabilitadora traseira com tacos reguláveis na alta (3), e de seguida aperte com fora, Fig. 3.

Introduza o tubo de selim (4) no orificio da estrutura principal (1). Fig.4. Coloque o selim (5) no tubo de apoio (4) e indroduza-o na estrutura principal. Coloque o Manipulodo selim (23) no casquilho (25) e aperte no sentido dos ponteiros do relógio. Coloque as tampas do selim esquerda (17) e direita (16) com os parafudos (29). Fig.5.

4. MONTAGEM DO TUBO DE REMO

Cologne o tubo do guiador (6), na saliência da estrutura principal (1) Fig.6, e ligue os terminais (9) e (10).

5.- COLOCAÇÃO DO GUIADOR.-

6. COLOÇÃO DO MONITOR ELECTRONICO

Desaperte os parafusos (24) da parte deTRS do monitor, de seguida posicao-o no tubo do guiador (6), cuidadosamente para não danificar os cabos,coloque os parafusos e aperte. Ligue o terminal do hand-grip (11) e o terminal de reenvio (9) na parte deTRS do monitor como indica Fig.8. Posteriormente,coloque as tampas do guiador esquerdo (14) e direito (15) com os parafusos (32).Aperte a tampa do guiador frontal (13) com os parafusos (87).

7. MONTAGEM DOS PEDAIS

Siga atentamente as instruções de montagem dos pedais; uma colocação Incorrecta pode danIFICAR a rosca do pedal ou da biela.

As posições de direita e esquerda deverão ser escolhidas quando outilizador estiver sobre o selim, na posicao de executar o exercico.

O pedal direito (19), marcado com a letra (R) deverá ser enroscado no sentido dos ponteiros do relógio, na biela direita marcada com a letra (R). Aperte com fora, figura 10.

O pedal esquerdo (18), marcado com a letra (L),deferá ser enroscado no sentido contrário dos ponteiros do relógio na biela esquerda marcada com a letra (L). Aperte com fora figura 10.

8.- REGULAÇÃO DA ALTURA DO SELIM

Desaperte um peu o parafuso regulador de alta do selim (83) no sentido contrario ao dos ponteiros do relógio, puxando o mesmo paraTRS, quando estiver na alta adequada, solte o parafuso regulador e introduzao sobre o todo do selim. Aperte o

manipulo no sentido dos ponteiros do relógio.

9.- NIVELAMENTO

Uma vez colocado o equipamento no lugar definitivo para a realização do exercício, certifique-se que a colocação no chão e o nivelamento sejam os mais adequados. Poderá fazer enroscando mais ou menos os pés regulaveis (23).

O equipamento vemequipado com rodas dianteiras (48) que tornam a sua deslokacao mais simples. As两大 rodas existentes na parte darente, facitar-lhe-ao a manobra ate ao local escolhido, como indica a Fig. 11.

ParaMASTER consulta, nãohesive em contactar com o S.A.T - Servico de Assistencia Tecnica-, Telefonando para o service de apoio ao cliente (ver paga final do presente manual).

BH REServa O DIREITO DE PODER MODIFICAR AS ESPECIFCAOES DOS SEUS PRODutos SEM AVISO PREVIO.

Italiano

AVVERTIMENTO IMPORTANTE DI SICUREZZA.- PRECAUZIONI.

Para encomenda de peça de recambio: Indicar o Código da peça ea quantidade

Rua do Caminho Branco Lote 8,

ZI Oia 3770-068 Oia

Oliveira do Bairro (PORTUGAL)

Tel.: [phone]

Fax: [phone]

BH SE REServa O DIREITO A MODIFICAÇÃO ESPECIFICACções DOS SEUS PRODUCTOS SEM PRÉVIO AVISO.
