GEBRUIKSAANWIJZING BTS 4000 Güde

5.2 Veiligheidsinstructies voor de éérste ingebruikneming.............................................................11

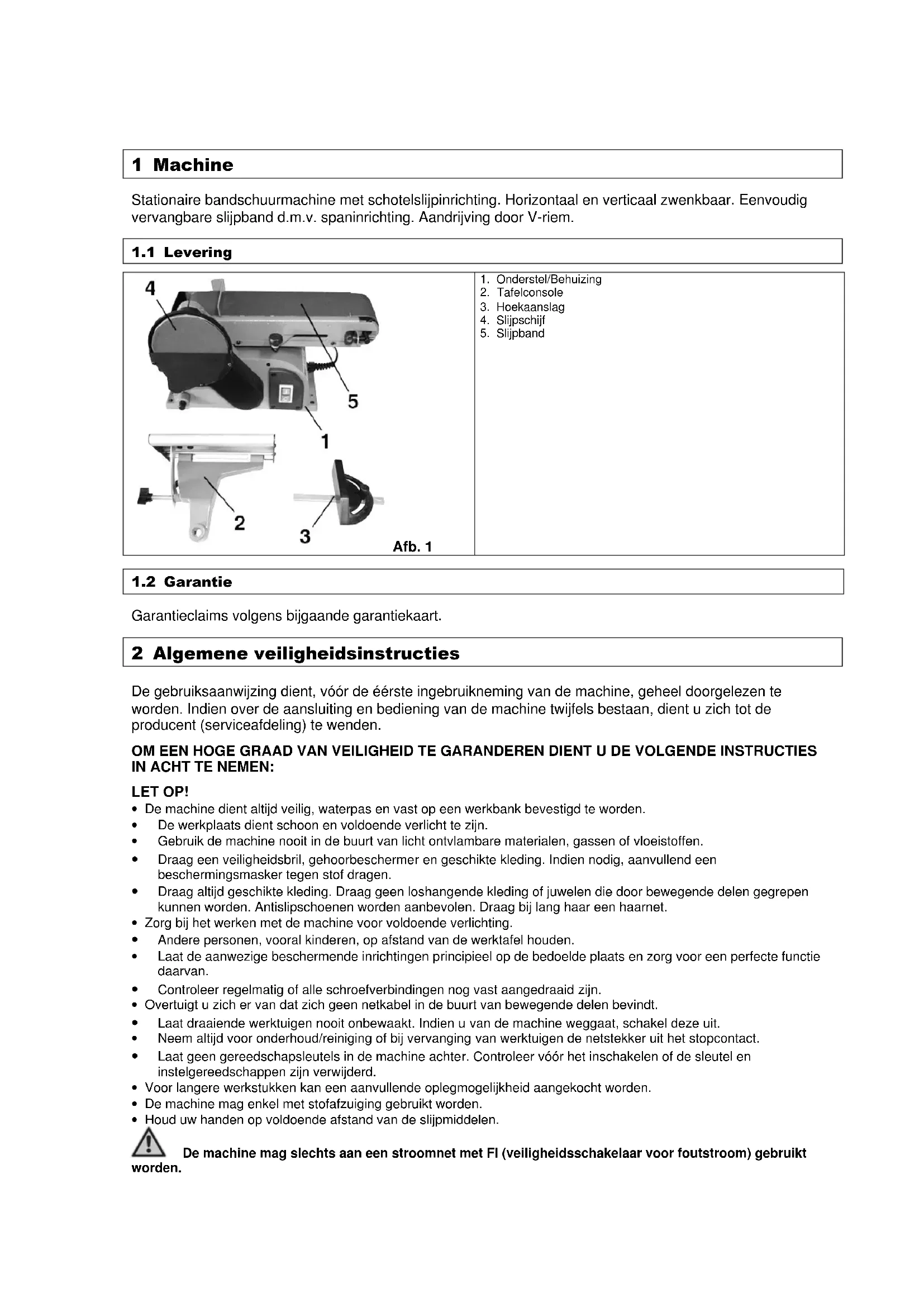

Garantieclaims volgens bijgaande garantiekaart. 2 Algemene veiligheidsinstructies De gebruiksaanwijzing dient, vóór de éérste ingebruikneming van de machine, geheel doorgelezen te worden. Indien over de aansluiting en bediening van de machine twijfels bestaan, dient u zich tot de producent (serviceafdeling) te wenden. OM EEN HOGE GRAAD VAN VEILIGHEID TE GARANDEREN DIENT U DE VOLGENDE INSTRUCTIES IN ACHT TE NEMEN: LET OP!

• De machine dient altijd veilig, waterpas en vast op een werkbank bevestigd te worden.

De werkplaats dient schoon en voldoende verlicht te zijn.

• Gebruik de machine nooit in de buurt van licht ontvlambare materialen, gassen of vloeistoffen.

• Draag een veiligheidsbril, gehoorbeschermer en geschikte kleding. Indien nodig, aanvullend een beschermingsmasker tegen stof dragen.

• Draag altijd geschikte kleding. Draag geen loshangende kleding of juwelen die door bewegende delen gegrepen kunnen worden. Antislipschoenen worden aanbevolen. Draag bij lang haar een haarnet.

• Zorg bij het werken met de machine voor voldoende verlichting.

• Andere personen, vooral kinderen, op afstand van de werktafel houden.

• Laat de aanwezige beschermende inrichtingen principieel op de bedoelde plaats en zorg voor een perfecte functie daarvan.

• Controleer regelmatig of alle schroefverbindingen nog vast aangedraaid zijn.

• Overtuigt u zich er van dat zich geen netkabel in de buurt van bewegende delen bevindt.

• Laat draaiende werktuigen nooit onbewaakt. Indien u van de machine weggaat, schakel deze uit.

• Neem altijd voor onderhoud/reiniging of bij vervanging van werktuigen de netstekker uit het stopcontact.

• Laat geen gereedschapsleutels in de machine achter. Controleer vóór het inschakelen of de sleutel en instelgereedschappen zijn verwijderd.

• Voor langere werkstukken kan een aanvullende oplegmogelijkheid aangekocht worden.

• De machine mag enkel met stofafzuiging gebruikt worden.

• Houd uw handen op voldoende afstand van de slijpmiddelen. De machine mag slechts aan een stroomnet met FI (veiligheidsschakelaar voor foutstroom) gebruikt worden.2.1 Handelwijze in noodgeval Tref de noodzakelijke maatregelen om éérste hulp te verlenen, die aan het letsel beantwoordt en vraag zo snel mogelijk gekwalificeerde medische hulp aan. Bescherm gewonde personen voor overig letsel en stel ze gerust.

2.2 Aanduidingen op de machine

Toelichting van de symbolen In deze gebruiksaanwijzing en/of op deze machine worden de volgende symbolen gebruikt: Productveiligheid: Het product is conform de desbetreffende normen van de Europese Gemeenschap Verboden: Verbod, algemeen (in verbinding met ander pictogram) Vuur, open vlammen en roken verboden Aanraken verboden Aan de kabel trekken verboden Niet in roterende onderdelen grijpen Machine niet bij neerslag gebruiken Waarschuwing: Waarschuwing/Let op Waarschuwing voor gevaarlijke elektrische spanning Veilige afstand bewaren Aanwijzingen: Oogbescherming gebruiken Gehoorbescherming gebruiken Veiligheidshandschoen en gebruiken Beschermingsmasker tegen stof gebruiken Voor openen netstekker uitnemen Vóór gebruik gebruiksaanwijzing lezen Milieubescherming: Afval niet in het milieu maar vakkundig verwijderen Verpakkingsmateriaal van karton bij de daarvoor bestemde recyclingplaatsen afleveren Beschadigde en/of verwijderde elektrische of elektronische machines bij de daarvoor bestemde recyclingplaatsen afleveren Het groene „Punkt – Duales System Deutschland AG“Verpakking: Voor vocht beschermen Verpakkingsoriëntering boven Let op – breekbaar Technische gegevens: Motorvermogen Netaansluiting Toerental per minuut Afmetingen slijpband Afmetingen slijpschotel Gewicht Geluidsniveau

2.3 Gebruik volgens bepalingen

De machine mag uitsluitend voor het slijpen en bewerken van houten werkstukken gebruikt worden. Bij het niet naleven van de bepalingen uit de algemeen geldende voorschriften, evenals van de bepalingen uit deze gebruiksaanwijzing, kan de producent voor schaden niet aansprakelijk gesteld worden.

2.4 Overige gevaren en beschermingsmaatregelen

2.4.1 Mechanische gevaren

Bedreiging Beschrijving Beschermingsmaatregel(en) Restgevaar Grijpen, opwikkelen Loshangende kleding of sieraden kunnen door draaiende delen gegrepen worden. Draag steeds strak aanliggende kleding en geen sieraden die gegrepen kunnen worden. Wrijving, slijtage Het aanraken van het draaiende slijpmiddel kan tot zware letsels leiden. Vermijd altijd contact met het slijpmiddel. Draag veiligheidshandschoenen.

2.4.2 Elektrische gevaren

Bedreiging Beschrijving Beschermingsmaatregel(en) Restgevaar Direct elektrisch contact Een defecte kabel of stekker kan tot een elektrische schok leiden. Laat defecte kabels of stekkers altijd door een vakman vervangen. Gebruik de machine slechts met een aansluiting aan een veiligheidsschakelaar voor foutstroom (FI). Indirect elektrisch contact Letsels door spanninggeleidende onderdelen bij geopende elektrische of defecten bouwdelen. Tijdens onderhoudswerkzaamheden de netstekker uitnemen. Gebruik de machine slechts met een aansluiting aan een veiligheidsschakelaar voor foutstroom (FI).2.4.3 Bedreigingen door lawaai Bedreiging Beschrijving Beschermingsmaatregel(en) Restgevaar Gehoorbeschadigingen Lange tijd achtereen met de machine werken kan tot gehoorbeschadigingen leiden. Draag een gehoorbeschermer.

2.4.4 Bedreigingen door werkstoffen en andere stoffen

Bedreiging Beschrijving Beschermingsmaatregel(en) Restgevaar Contact, inademing Bij een grote stofontwikkeling kan dit tot beschadiging van de longen leiden. Bij werkzaamheden met deze machine moet altijd een beschermingsmasker tegen stof gedragen worden.

2.4.5 Verwaarlozing van ergonomische beginselen

Bedreiging Beschrijving Beschermingsmaatregel(en) Restgevaar Verwaarloosd gebruik van de persoonlijke beschermende kleding en uitrusting Bediening van de machine zonder de juiste beschermende uitrusting kan tot zware letsels leiden. Draag steeds de voorgeschreven beschermende kleding en werk met aandacht. Onjuiste plaatselijke verlichting Gebrekkige verlichting stelt een hoog risico voor. Zorg bij het werken met de machine voor voldoende verlichting.

2.4.6 Overige bedreigingen

Bedreiging Beschrijving Beschermingsmaatregel(en) Restgevaar Uitgeworpen voorwerpen of vloeistoffen Tijdens het slijpen kunnen schijf- of werkstofdeeltjes uw ogen verwonden. Draag bij werkzaamheden met de machine een veiligheidsbril.

De verwijderinginstructies zijn met pictogrammen aangegeven die zich op de machine, resp. op de verpakking, bevinden. Een beschrijving van de afzonderlijke betekennissen is in het hoofdstuk „Aanduidingen op de machine“ te vinden.

2.5 Eisen aan de bedienende persoon

De bedienende persoon moet, vóór het gebruik van de machine, de gebruiksaanwijzing goed gelezen hebben.

Behalve een uitvoerige instructie door vakkundig verkooppersoneel is er geen speciale kwalificatie voor het gebruik van de machine nodig.

2.5.2 Minimale leeftijd

De machine mag slechts door personen gebruikt worden van 16 jaar of ouder. Uitzondering hierop is het gebruik door jeugdige personen bij een beroepsopleiding ter verkrijging van vaardigheid en indien dit onder toezicht van een opleider plaats vindt.

Voor het gebruik van de machine is enkel passend onderricht voldoende. Een speciale scholing is niet noodzakelijk.3 Technische gegevens Aansluiting: 230 V Frequentie / Beveiligingsgraad: 50 Hz / IP 20 Beveiligingsklasse:

Werkvlak L x B: 225 x 165 mm Schotelslijper Ø ca.: 152 mm Afmetingen slijpband L x B: 910 x 100 mm Aanslaghoek: 0-45° Hoek slijpband: 0-90° Aansluitkabel: 2 m / H05 VV-F Gewicht ca.: 13 kg Afmetingen L x B x H in mm: 570 x 260 x 340 mm Artikel nr.: 55113 4 Transport en opslag De machine is enkel voor stationair bedrijf geconstrueerd. Een niet gebruikt werktuig moet in een droge, afgesloten ruimte opgeslagen worden. 5 Montage en de éérste ingebruikneming Bouwgroep 1 Onderdelen uit de levering Afb. 2 Bouwgroep 2 Te gebruiken delen Onderdelen uit de levering Afb. 3 Bouwgroep 1 Afb. 1 – Pos. 2 Bouwgroep 3 Te gebruiken delen Onderdelen uit de levering Afb. 4 Bouwgroep 2 Af b. 1 – Pos. 3Afb. 5 De machine moet steeds met een afzuiging gebruikt worden. Dit verhindert ten éérste een te sterke stofontwikkeling die voor uw gezondheid bedreigend kan zijn en ten tweede dat er een beter slijpresultaat ontstaat. Afb. 6 Monteer de machine met de juiste schroeven, op de 4 daarvoor bedoelde punten, op een vlakke, horizontale vlakte en controleer daarna of de machine goed vast staat.

5.1 Optionele montage van de tafel

Bouwgroep 4 Te gebruiken delen Onderdelen uit de levering Afb. 7 Montagestang uit

uwgroep 1 Bouwgroep 5 Te gebruiken delen Onderdelen uit de levering Afb. 8 Bouwgroep 4 Bouwgroep 6 Te gebruiken delen Onderdelen uit de levering Afb. 9 Bouwgroep 5Bouwgroep 7 Te gebruiken delen Onderdelen uit de levering Afb. 10 Bouwgroep 6 Bouwgroep 8 Te gebruiken delen Onderdelen uit de levering Afb. 11 Bouwgroep 7 Afb. 1 – Pos. 2

5.2 Veiligheidsinstructies voor de éérste ingebruikneming

• Let op een goede bevestiging van de machine op een geschikte ondergrond.

• Overtuigt u zich er van dat alle schroefverbindingen vast zijn aangedraaid.

5.3 Wijze van aanpak

• Voer de montage van de afzonderlijke onderdelen in de aangegeven volgorde uit. Let op de juiste volgorde van montage van de onderdelen volgens de afbeeldingen.

• Sluit de afzuigaansluiting aan op een geschikte stofzuiger. De machine moet steeds met een afzuiging gebruikt worden. Dit verhindert ten éérste een te sterke stofontwikkeling die voor uw gezondheid bedreigend kan zijn en ten tweede dat er een beter slijpresultaat ontstaat. 6 Bediening Afb. 12 Volg deze veiligheidsbepalingen op! Afb. 13 Door het drukken op de drukknop (I) wordt de machine

geschakeld. Door het drukken op de drukknop (0) wordt de machine uitgeschakeld.6.1 Veiligheidsinstructies voor de bediening Neem de netstekker voor alle onderhouds-, instel- en reinigingswerkzaamheden uit. Ook na de werkbeëindiging moet de netstekker uitgenomen worden.

• Gebruik de machine pas nadat u de gebruiksaanwijzing aandachtig hebt gelezen.

• Let op alle, in de gebruiksaanwijzing aangegeven, veiligheidsinstructies.

• Gedraagt u zich verantwoord tegenover andere personen.

6.2 Aanwijzingen stap voor stap

1. De machine inschakelen en het werkstuk op de slijpband of de slijpschijf bewerken. (Nooit het werkstuk

tegen de draairichting in bewerken.)

2. Machine uitschakelen en schoonmaken.

7 Storingen - Oorzaken - Oplossingen LET OP: ALTIJD EERST DE OVERLASTBEVEILIGINGEN CONTROLEREN! Storing Oorzaak Oplossing Hout heeft brandsporen

1. Band of schijf is bot.

1. Band of schijf vervangen.

(Zie onder Vervanging van de slijpband.) Band loopt schuin

1. Instelling klopt niet.

1. Band opnieuw instellen.

(Zie onder Vervanging van de slijpband.) Band start niet

1. Band is te strak gespannen. 1. Band minder spanning geven.

8 Inspectie en onderhoud Neem de netstekker voor alle onderhouds-, instel- en reinigingswerkzaamheden uit. Ook na de werkbeëindiging moet de netstekker uitgenomen worden.

8.1 Vervanging van de slijpband

Afb. 14 Verwijder de gemerkte schroeven en daarmee de

derste afdekking, de achterste beschermplaat en de aanslag.Afb. 15 Schuif de spanbeugel in de pijlrichting en ontspan daardoor de slijpband. Als alle afdekkingen zijn verwijderd, kan de slijpband afgenomen en door een nieuwe slijpband vervangen worden. Span de slijpband door de spanbeugel in tegenovergestelde richting tot de aanslag te drukken. Afb. 16 Met deze instelschroef kan de spoor van de slijpband ing esteld worden. Schakel hiervoor de machine in en draai nu langzaam aan de instelschroef, tot de slijpband centrisch t.o.v. de as loopt. Afb. 17 Door het indrukken van de drukknop (I) wordt de machine ingeschakeld. Door het indrukken van de drukknop (0) wordt de machine uitgeschakeld.

8.2 Veiligheidsinstructies voor inspectie en onderhoud

Enkel een regelmatig onderhouden en een goed verzorgde machine kan een tot tevredenheid werkend hulpmiddel zijn. Onderhoud- en verzorgingsgebreken kunnen tot onvoorziene ongevallen en letsels leiden.

8.3 Inspectie- en onderhoudsschema

Tijdsinterval Beschrijving Eventuele overige details Na ieder gebruik
