BEDIENUNGSANLEITUNG BTS 4000 Güde

2.4.4 Gefährdung durch Werkstoffe und andere Stoffe........................................................8

8.2 Sicherheitshinweise für die Inspektion und Wartung................................................................13

8.3 Inspektions- und Wartungsplan ................................................................................................13 9 Ersatzteile...........................................................................................................................................13 Wir sind bestrebt unsere Produkte laufend zu verbessern. Daher können sich technische Daten und Abbildungen ändern! Lesen Sie bitte diese Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. A.V. 3 Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. © Güde GmbH & Co. KG -1 Gerät Stationäre Bandschleifmaschine mit Teller-Schleifeinrichtung. Horizontal und vertikal schwenkbar. Leicht zu wechselndes Schleifband mittels Spanneinrichtung. Antrieb über Keilriemen.

Gewährleistungsansprüche laut beiliegender Gewährleistungskarte. 2 Allgemeine Sicherheitshinweise Die Bedienungsanleitung muss vor der ersten Anwendung des Gerätes ganz durchgelesen werden. Falls über den Anschluss und die Bedienung des Gerätes Zweifel entstehen sollten, wenden Sie sich an den Hersteller (Service-Abteilung). UM EINEN HOHEN GRAD AN SICHERHEIT ZU GARANTIEREN, BEACHTEN SIE AUFMERKSAM FOLGENDE HINWEISE: ACHTUNG!

• Das Gerät muss immer sicher, waagrecht und fest auf der Werkbank befestigt werden.

Der Arbeitsplatz muss sauber und ausreichend beleuchtet sein.

• Betreiben Sie das Gerät nie in der Nähe von leicht entflammbaren Materialien, Gasen oder Flüssigkeiten.

• Tragen Sie eine Schutzbrille, Gehörschutz und geeignete Schutzkleidung. Falls notwendig zusätzlich Staubschutzmaske tragen.

• Tragen Sie immer geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck, sie könnten von rotierenden Teilen erfasst werden. Rutschfestes Schuhwerk wird empfohlen. Bei langen Haaren tragen Sie ein Haarnetz.

• Sorgen Sie bei der Arbeit mit dem Gerät immer für einen festen Stand.

• Halten Sie andere Personen, vor allem Kinder vom Arbeitsbereich fern.

• Lassen Sie vorhandene Schutzvorrichtungen grundsätzlich an ihrem Platz und stellen Sie deren einwandfreie Funktion sicher.

• Überprüfen Sie regelmäßig, dass alle Verschraubungen fest montiert sind.

• Vergewissern Sie sich, dass sich das Netzkabel nicht in der Nähe von rotierenden Teilen befindet.

• Lassen Sie laufende Werkzeuge nicht unbeaufsichtigt. Wenn Sie sich von dem Gerät entfernen schalten Sie es aus.

• Entfernen Sie immer den Netzstecker bei Nichtgebrauch, vor Wartung/Reinigung oder beim Werkzeugwechsel.

• Lassen Sie keine Werkzeugschlüssel stecken. Überprüfen Sie vor dem Einschalten, dass die Schlüssel und Einstellwerkzeuge entfernt sind.

• Bei längeren Werkstücken ist eine zusätzliche Auflagemöglichkeit zu schaffen.

• Das Gerät darf nur mit entsprechender Absaugung betrieben werden.

• Halten Sie ihre Hände von den Schleifmitteln fern. Gerät darf nur an einem Stromnetz mit FI (Fehlerstromschutzschalter) betrieben werden.2.1 Verhalten im Notfall Leiten Sie die der Verletzung entsprechend notwendigen Erste Hilfe Maßnahmen ein und fordern Sie schnellst möglich qualifizierte ärztliche Hilfe an. Bewahren Sie den Verletzten vor weiteren Schädigungen und stellen Sie diesen ruhig.

2.2 Kennzeichnungen auf dem Gerät

Erklärung der Symbole In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet: Produktsicherheit: Produkt ist mit den einschlägigen Normen der Europäischen Gemeinschaft konform Verbote: Verbot, allgemein (in Verbindung mit anderem Piktogramm) Feuer, offenes Licht und Rauchen verboten Berühren verboten Am Kabel ziehen verboten Nicht in rotierende Teile fassen Gerät nicht bei Nässe verwenden Warnung: Warnung/Achtung Warnung vor gefährlicher elektrischer Spannung Sicherheitsabstand einhalten Gebote: Augenschutz benutzen Gehörschutz benutzen Schutzhandschuhe benutzen Staubschutzmaske tragen Vor Öffnen Netzstecker ziehen Vor Gebrauch Bedienungsanleitung lesen Umweltschutz: Abfall nicht in die Umwelt sondern fachgerecht entsorgen. Verpackungsmaterial aus Pappe kann an den dafür vorgesehen Recycling-Stellen abgegeben werden. Schadhafte und/oder zu entsorgende elektrische oder elektronische Geräte müssen an den dafür vorgesehen Recycling- Stellen abgegeben werden. Der Grüne Punkt – Duales System Deutschland AGVerpackung: Vor Nässe schützen Packungsorientierung Oben Vorsicht zerbrechlich Technische Daten: Motorleistung Netzanschluss Umdrehungen in der Minute Schleifband- abmessungen Schleifteller- abmessungen Gewicht Schallleistungspegel

2.3 Bestimmungsgemäße Verwendung

Das Gerät darf ausschließlich zum Schleifen und Bearbeiten von allen Werkstücken aus Holz verwendet werden. Bei Nichtbeachtung der Bestimmungen, aus den allgemein gültigen Vorschriften sowie den Bestimmungen aus dieser Anleitung, kann der Hersteller für Schäden nicht verantwortlich gemacht werden.

2.4 Restgefahren und Schutzmaßnahmen

2.4.1 Mechanische Restgefahren

Gefährdung Beschreibung Schutzmaßnahme(n) Restgefahr Erfassen, Aufwickeln Weite Kleidung oder Schmuck kann von den beweglichen Teilen erfasst werden. Tragen Sie stets eng anliegende Kleidung und keinen Schmuck der erfasst werden kann. Reibung, Abrieb Berühren der rotierenden Schleifmittel kann zu schweren Verletzungen führen. Vermeiden Sie stets den Kontakt mit dem Schleifmittel. Tragen Sie Schutzhandschuhe.

2.4.2 Elektrische Restgefahren

Gefährdung Beschreibung Schutzmaßnahme(n) Restgefahr Direkter elektrischer Kontakt Ein defektes Kabel oder Stecker kann zum Stromschlag führen. Lassen Sie defekte Kabel oder Stecker immer vom Fachmann austauschen. Verwenden Sie das Gerät nur an einem Anschluss mit Fehlerstrom- schutzschalter (FI). Indirekter elektrischer Kontakt Verletzungen durch spannungsführende Teile bei geöffneten elektrischen oder defekten Bauteilen. Immer bei Wartungsarbeiten den Netzstecker ziehen. Verwenden Sie das Gerät nur an einem Anschluss mit Fehlerstromschutzschalter (FI).2.4.3 Gefährdungen durch Lärm Gefährdung Beschreibung Schutzmaßnahme(n) Restgefahr Gehörschädigungen Längeres Arbeiten mit dem Gerät kann zu Gehörschädigungen führen. Tragen Sie stets einen Gehörschutz.

2.4.4 Gefährdung durch Werkstoffe und andere Stoffe

Gefährdung Beschreibung Schutzmaßnahme(n) Restgefahr Kontakt, Einatmung Bei großer Staubentwicklung kann dieser zu Schädigungen der Lunge führen. Beim Arbeiten mit dem Gerät muss immer eine Staubschutzmaske getragen werden.

2.4.5 Vernachlässigung ergonomischer Grundsätze

Gefährdung Beschreibung Schutzmaßnahme(n) Restgefahr Nachlässiger Gebrauch persönlicher Schutzausrüstung Bedienung des Gerätes ohne die entsprechende Schutzausrüstung kann zu schweren äußeren sowie inneren Verletzungen führen. Tragen Sie stets die vorgeschriebene Schutzkleidung und arbeiten Sie bedacht. Unangemessene örtliche Beleuchtung Mangelhafte Beleuchtung stellt ein hohes Sicherheitsrisiko dar. Sorgen Sie bei der Arbeit mit dem Gerät immer für ausreichende Beleuchtung.

2.4.6 Sonstige Gefährdungen

Gefährdung Beschreibung Schutzmaßnahme(n) Restgefahr Herausgeworfene Gegenstände oder Flüssigkeiten Beim Schleifen können Schleifmittel- oder Mediumspartikel Ihre Augen verletzen. Tragen Sie bei der Arbeit mit dem Gerät immer eine Schutzbrille.

Die Entsorgungshinweise ergeben sich aus den Piktogrammen die auf dem Gerät bzw. der Verpackung aufgebracht sind. Eine Beschreibung der einzelnen Bedeutungen finden Sie im Kapitel „Kennzeichnungen auf dem Gerät“.

2.5 Anforderungen an den Bediener

Der Bediener muss vor Gebrauch des Gerätes aufmerksam die Bedienungsanleitung gelesen haben.

Außer einer ausführlichen Einweisung durch eine sachkundige Person ist keine spezielle Qualifikation für den Gebrauch des Gerätes notwendig.

Das Gerät darf nur von Personen betrieben werden, die das 16. Lebensjahr vollendet haben. Eine Ausnahme stellt die Benutzung als Jugendlicher dar, wenn die Benutzung im Zuge einer Berufsausbildung zur Erreichung der Fertigkeit unter Aufsicht eines Ausbilders erfolgt.

Die Benutzung des Gerätes bedarf lediglich einer entsprechenden Unterweisung. Eine spezielle Schulung ist nicht notwendig.3 Technische Daten Anschluss: 230 V Frequenz / Schutzart: 50 Hz / IP 20 Schutzklasse:

Max. Leistung P1: 650 W Motordrehzahl: 3500 min

Arbeitsfläche L x B: 225 x 165 mm Tellerschleifer Ø ca.: 152 mm Maße Schleifband L x B: 910 x 100 mm Anschlagneigung: 0-45° Neigung Schleifband: 0-90° Anschlusskabel: 2 m / H05 VV-F Gewicht ca.: 13 kg Maße L x B x H in mm: 570x260x340 mm Artikel-Nr.: 55113 4 Transport und Lagerung Das Gerät ist nur für den stationären Einsatz konzipiert. Unbenutzte Werkzeuge sollten in einem trockenen, verschlossenen Raum aufbewahrt werden. 5 Montage und Erstinbetriebnahme Baugruppe 1 Teile aus Lieferumfang Abb. 2 Baugruppe 2 Benötigte Baugruppen Teile aus Lieferumfang Abb. 3 Baugruppe 1 Abb. 1– Pos. 2 Baugruppe 3 Benötigte Baugruppen Teile aus Lieferumfang Abb. 4 Baugruppe 2 Ab b. 1 – Pos. 3Abb. 5 Das Gerät sollte stets mit einer Absaugung betrieben werden. Dies verhindert zum Einen eine stark Staubentwicklung die gesundheitsgefährdend sein kann und zum Anderen, dass Sie eine besseres Schleifergebnis erzielen. Abb. 6 Montieren Sie das Gerät mit geeigneten Schrauben an den 4 vorgesehenen Punkten auf eine ebene, waagrechte Fläche und überprüfen Sie den festen Sitz des Gerätes.

5.1 Optionale Montage des Tisches

Baugruppe 4 Benötigte Baugruppen Teile aus Lieferumfang Abb. 7 Montagestange aus

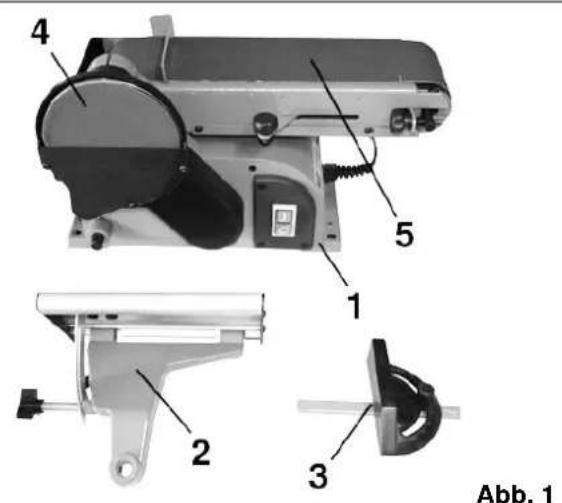

ugruppe 1 Baugruppe 5 Benötigte Baugruppen Teile aus Lieferumfang Abb. 8 Baugruppe 4 Baugruppe 6 Benötigte Baugruppen Teile aus Lieferumfang Abb. 9 Baugruppe 5Baugruppe 7 Benötigte Baugruppen Teile aus Lieferumfang Abb. 10 Baugruppe 6 Baugruppe 8 Benötigte Baugruppen Teile aus Lieferumfang Abb. 11 Baugruppe 7 Abb. 1 – Pos. 2

5.2 Sicherheitshinweise für Erstinbetriebnahme

• Achten Sie auf eine sichere Befestigung des Gerätes auf einer geeigneten Oberfläche.

• Stellen Sie sicher, dass alle Verschraubungen fest sind.

• Führen Sie die Montage der Einzelteile in der dargestellten Reihenfolge durch. Achten Sie dabei auf die richtige Anordnung der Bauteile gemäß den Abbildungen.

• Schließen Sie an den Absauganschluss einen geeigneten Staubsauger an. Das Gerät sollte stets mit einer Absaugung betrieben werden. Dies verhindert zum Einen eine stark Staubentwicklung die gesundheitsgefährdend sein kann und zum Anderen, dass Sie eine besseres Schleifergebnis erzielen. 6 Bedienung Abb. 12 Beachten Sie die Laufrichtung! Abb. 13 Durch Drücken auf die Taste (I) wird das Gerät in

trieb gesetzt. Durch Drücken auf die Taste (0) wird das Gerät wieder abgeschaltet.6.1 Sicherheitshinweise für die Bedienung Ziehen Sie vor allen Wartungs-/Einstell- und Reinigungsarbeiten den Netzstecker. Ebenfalls ist nach Arbeitsende der Netzstecker zu ziehen.

• Benutzen Sie das Gerät erst nachdem Sie die Bedienungsanleitung aufmerksam gelesen haben.

• Beachten Sie alle in der Anleitung aufgeführten Sicherheitshinweise.

• Verhalten Sie sich verantwortungsvoll gegenüber anderen Personen.

6.2 Schritt-für-Schritt-Anleitung

1. Gerät einschalten und das Werkstück entweder auf dem Schleifband oder an der Schleifscheibe

bearbeiten. (Niemals das Werkstück gegen die Laufrichtung bearbeiten.)

2. Maschine abschalten und reinigen.

7 Störungen - Ursachen - Behebung ACHTUNG: IMMER ZUERST DIE ÜBERLASTUNGSSICHERUNGEN ÜBERPRÜFEN ! Störung Ursache Behebung Holz hat Brandspuren.

1. Band oder Scheibe stumpf. 1. Band oder Scheibe wechseln.

(siehe unter Wechsel des Schleifbandes) Band läuft schräg.

1. Einstellung stimmt nicht. 1. Band neu einstellen

(siehe unter Wechsel des Schleifbandes) Band läuft nicht an.

1. Band spannt zu stark 1. Band lockern.

8 Inspektion und Wartung Ziehen Sie vor allen Wartungs-/Einstell- und Reinigungsarbeiten den Netzstecker. Ebenfalls ist nach Arbeitsende der Netzstecker zu ziehen.

8.1 Wechsel des Schleifbandes

Abb. 14 Entfernen Sie die markierten Schrauben und damit die

tere Abdeckung, die hintere Schutzplatte sowie den Anschlag.Abb. 15 Schieben Sie den Spannbügel in Pfeilrichtung und entspannen damit das Schleifband. Wenn Sie alle Abdeckungen entfernt haben, können Sie das Schleifband abnehmen und durch ein neues ersetzen. Spannen Sie das Schleifband, indem Sie den Spannhebel wieder in die entgegengesetzte Richtung bis zum Anschlag drücken. Abb. 16 Mittels dieser Einstellschraube können Sie die Spur des Sch leifbandes einstellen. Schalten Sie dazu das Gerät ein und drehen nun langsam an der Einstellschraube bis das Schleifband mittig zur Welle läuft. Abb. 17 Durch Drücken auf die Taste (I) wird das Gerät in Betrieb gesetzt. Durch Drücken auf die Taste (0) wird das Gerät wieder abgeschaltet.

8.2 Sicherheitshinweise für die Inspektion und Wartung

Nur ein regelmäßig gewartetes und gut gepflegtes Gerät kann ein zufriedenstellendes Hilfsmittel sein. Wartungs- und Pflegemängel können zu unvorhersehbaren Unfällen und Verletzungen führen.

8.3 Inspektions- und Wartungsplan

Zeitintervall Beschreibung Evtl. weitere Details Nach jeder Benutzung
