GEBRUIKSAANWIJZING KHF 695 900 S AMICA

AANWIJZINGEN VOOR VEILIG GEBRUIK 134

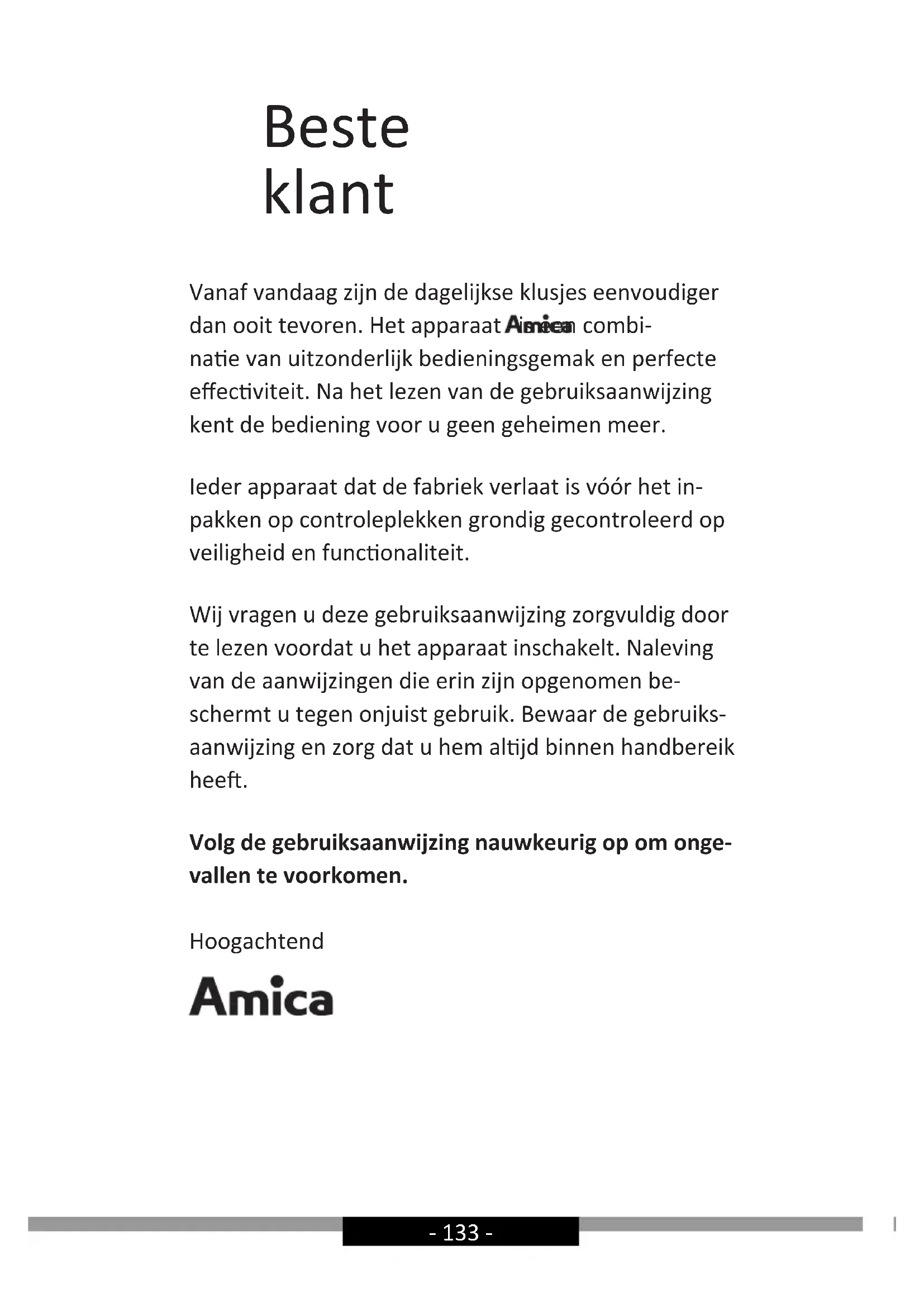

• directive RoHS 2011/65/CE et c’est le pourquoi le produit est désigné par le symbol ainsi qu’une déclaration de la conformité accessible aux organes chargés de la surveillance du marché a été délivrée.- 133 - Beste klant Vanaf vandaag zijn de dagelijkse klusjes eenvoudiger dan ooit tevoren. Het apparaat is een combi- nae van uitzonderlijk bedieningsgemak en perfecte eecviteit. Na het lezen van de gebruiksaanwijzing kent de bediening voor u geen geheimen meer. Ieder apparaat dat de fabriek verlaat is vóór het in- pakken op controleplekken grondig gecontroleerd op veiligheid en funconaliteit. Wij vragen u deze gebruiksaanwijzing zorgvuldig door te lezen voordat u het apparaat inschakelt. Naleving van de aanwijzingen die erin zijn opgenomen be- schermt u tegen onjuist gebruik. Bewaar de gebruiks- aanwijzing en zorg dat u hem aljd binnen handbereik hee. Volg de gebruiksaanwijzing nauwkeurig op om onge- vallen te voorkomen. Hoogachtend- 134 -

AANWIJZINGEN VOOR VEILIG

• Gebruik de afzuigkap pas nadat u deze handlei- ding hebt doorgelezen.

• Het apparaat is uitsluitend bestemd voor huis- houdelijk gebruik.

• De producent behoudt zich het recht voor om wij- zigingen aan te brengen die het gebruik van het apparaat niet beïnvloeden.

• De producent is niet aansprakelijk voor eventuele schade of brand die is ontstaan door het apparaat die het resultaat is van het niet in acht nemen van de aanwijzingen uit deze gebruiksaanwijzing.

• De afzuigkap dient voor het verwijderen van keu- kendampen. Gebruik hem niet voor andere doel- einden.

• De afzuigkap als afzuiginstallatie moet worden aangesloten op een geschikt ventilatiekanaal (niet aansluiten op schoorsteenkanalen, rookka- nalen of afvoerkanalen voor verbrandingsgassen die in gebruik zijn). Voor de afzuigkap moet een afvoerkanaal worden geïnstalleerd om de lucht naar buiten af te voeren. De lengte van het ka- naal (meestal een buis van Ø 120 of 150 mm) mag niet langer zijn dan 4-5 m. Ook bij tele- scoopafzuigkappen en inbouwafzuigkappen die werken in de absorptiemodus is een luchtafvoer- kanaal nodig.

• In een afzuigkap ie werkt in de absorptiemodus moet u een actieve-koollter aanbrengen. In dat geval is installatie van een afvoerkanaal voor de lucht niet nodig. We bevelen dan wel aan om een besturing van de luchtblazer te monteren (alleen schouwkappen).

• De afzuigkap is uitgerust met onafhankelijke ver-- 135 - lichting en een aanzuigventilator die op een aan- tal snelheden kan worden ingesteld.

• Afhankelijk van de versie is de afzuigkap bedoeld voor permanente bevestiging aan een vertica- le wand boven een gasfornuis of elektrisch for- nuis (schouwkappen en universele kappen); op het plafond boven een gasfornuis of elektrisch fornuis (afzuigkappen voor kookeilanden); aan een verticale wand in keukenmeubels boven een gasfornuis of elektrisch fornuis (telescoop- en in- bouwkappen). Controleer voor de montage of de wand-/plafondconstructie geschikt is voor mon- tage van de afzuigkap. Sommige afzuigkapmo- dellen zijn erg zwaar.

• De montagehoogte van het apparaat boven een elektrische kookplaat staat vermeld op de pro- ductkaart (technische specicatie van het ap- paraat). Wanneer in de installatie-instructie van gastoestellen een grotere afstand staat vermeld, moet u deze aanhouden (Afb. 1a/b/c).

• Het is niet toegestaan om onder de afzuigkap een vlam op vol vermogen te laten branden. Zet voor het afnemen van de pan de brander op een kleine vlam . Controleer altijd of de vlam niet voorbij de rand van de pan komt. Dit veroorzaakt ongewenst energieverlies en onveilige warmteconcentraties.

• Houd continu toezicht als u gerechten bereidt met vetten. Oververhit vet kan makkelijk in brand vliegen.

• Haal steeds de stekker uit het stopcontact voor- dat u het apparaat schoonmaakt, het lter ver- wisselt of reparaties uitvoert.

• Maak het anti-vetlter van de afzuigkap minimaal een keer per maand schoon, omdat een met olie verzadigd lter bijzonder brandbaar is.

• Indien in de ruimte naast de afzuigkap ook an- dere apparaten worden gebruikt die niet door elektriciteit worden aangedreven (bijv. ovens op- 136 - vloeibare brandstoen, waterverwarmers, gei- sers), dan moet u zorgen voor voldoende venti- latie (aanvoer van lucht). Er is sprake van veilig gebruik bij gelijktijdige werking van de afzuigkap en verbrandingsapparaten die afhankelijk zijn van de lucht in de ruimte, wanneer op de plaats waar deze apparaten zijn geïnstalleerd een on- derdruk heerst van maximaal 0,004 millibar (dit punt geldt niet wanneer de afzuigkap wordt ge- bruikt voor de absorptie van geurtjes).

• De afzuigkap mag niet dienen als ondersteuning voor personen die zich in de keuken bevinden.

• Maak de afzuigkap regelmatig van binnen en van buiten schoon (MINIMAAL ÉÉNMAAL PER MAAND, met inachtneming van de aanwijzingen over on- derhoud uit deze gebruiksaanwijzing). Als u zich niet houdt aan de aanwijzingen voor het schoon- maken van de afzuigkap en het verwisselen van de lters, ontstaat brandgevaar.

• Als de voedingskabel beschadigd raakt, dan moet deze vervangen worden bij een specialistische service.

• Zorg ervoor dat het apparaat makkelijk losge- koppeld kan worden van het elektriciteitsnetwerk door de stekker uit het stopcontact te trekken of de dipoolschakelaar uit te schakelen.

• Dit apparaat is niet bestemd voor gebruik door personen (waaronder kinderen) met lichamelij- ke of geestelijke beperkingen of personen zonder ervaring met of kennis van het apparaat, tenzij dit gebruik plaatsvindt onder toezicht of overeen- komstig de gebruiksaanwijzing van het apparaat, door personen die verantwoordelijk zijn voor hun veiligheid.

• Zorg ervoor dat u het apparaat niet door kinde- ren zonder toezicht kan worden gebruikt.

• Controleer of de spanning die staat aangegeven op het typeplaatje overeenkomt met de para-- 137 - meters van het elektriciteitsnet op de plaats van aansluiting.

• Voorafgaand aan de montage de voedingskabel uitrollen en rechttrekken.

• Het verpakkingsmateriaal (polyethyleenzakjes, stukken polystyreen etc.) bij het uitpakken bui- ten het bereik van kinderen houden.

• Voordat u de afzuigkap aansluit op het lichtnet dient u altijd eerst te controleren of de voedings- kabel op de juiste wijze is geïnstalleerd en of hij tijdens de montagewerkzaamheden NIET bekneld is komen te zitten door de afzuigkap. Sluit het apparaat niet aan op het elektriciteitsnet voordat u klaar bent met de montage.

• Het is verboden om de afzuigkap te gebruiken zonder gemonteerde aluminium vetlters.

• Het is streng verboden om onder de afzuigkap gerechten klaar te maken met gebruik van open vuur (amberen).

• Houd u op het gebied van de noodzakelijke toe- passing van technische middelen en beveiligingen bij het afvoeren van verbrandingsgassen strikt aan de voorschriften van de bevoegde lokale au- toriteiten.

• Het niet volgens deze instructie aandraaien van de schroeven en bevestigingselementen kan le- vensbedreigend zijn en gevaar opleveren voor de gezondheid.

• Hangende afzuigkappen werken uitsluitend in de modus geurabsorptie.

• WAARSCHUWING! Wanneer niet de in deze in- structies vermelde schroeven worden gebruikt of als het apparaat niet volgens deze instructies wordt bevestigd, kunnen elektrische risico’s ont- staan.- 138 - UITPAKKEN Het apparaat is beveiligd tegen trans- portschade. Na het uitpakken moet het verpakkingsmateriaal zo verwerkt worden dat er geen risico voor het milieu ontstaat. Al het materiaal dat voor de verpak- king is gebruikt is milieuvriendelijk, het kan voor 100% hergebruikt wor- den en het is gelabeld met het bijbehorende sym- bool. Attentie! Het verpakkingsmateriaal (polyethyleen- zakjes, stukken polystyreen etc.) bij het uitpakken buiten het bereik van kinderen houden. VERWIJDERING VAN GEBRUIKTE APPARATUUR Dit product is overeenkomstig met de Europese richtlijn 2012/19/EG. Dit merkteken informeert dat dit apparaat na aoop van zijn levensduur niet sa- men met ander huishoudelijk afval ver- wijderd mag worden. De gebruiker is verplicht om het aan te bieden bij een inzamelpunt voor ge- bruikte elektrische en elektronische apparatuur. De inzamelende instanties, waaronder lokale inzamel- punten, winkels en gemeentelijke instanties vormen een geschikt systeem voor de inzameling van deze apparatuur. De juiste behandeling van gebruikte elektrische en elektronische apparatuur leidt tot het vermijden van consequenties die schadelijk zijn voor de menselijke gezondheid en de natuurlijke omgeving en voortko- men uit de aanwezigheid van gevaarlijke bestand- delen en verkeerde opslag en verwerking van der- gelijke apparatuur.- 139 - BEDIENING Bediening van de afzuigkap Het bedieningspaneel van de afzuigkap staat weergegeven op afbeelding

4. Om het u makkelijk te maken staat hij ook hieronder:

Het apparaat is uitgerust met gebaren- sensors:

1- Bewegingssensor verantwoordelijk

voor het inschakelen / uitschakelen van de verlichting

2- Bewegingssensor verantwoordelijk

voor het veranderen van de snelheid van het apparaat Het bedieningspaneel is uitgerust met tiptoetsen. Hun functies staan hieronder beschreven:

3- Tiptoets timer (uitgesteld uitschakelen

4- Tiptoets verlaging van de snelheid

5- Tiptoets verhoging van de snelheid

7- Tiptoets gebarenbeheer

8- Tiptoets bediening van de verlichting

9- Tiptoets stand-bymodus (waakstand)

Na aansluiting van het apparaat op de voeding verschijnt een fractie van een seconde , vervolgens dooft de display. Op het paneel wordt alleen de gebarensensor getoond. Raak de tiptoets aan om de stand-bymodus te activeren (ook de tiptoets gaat branden). Om de turbine van het apparaat aan te zetten, raakt u in de stand- by-modus de sensor aan. Instelbare snelheden:

• Laagste snelheid (1). Gebruik deze snelheid bij een kleine hoeveel- heid dampen.

• Gemiddelde snelheden (2-3). Gebruik deze snelheid bij een gemid- delde hoeveelheid dampen, bijvoorbeeld bij het tegelijkertijd koken van meerdere gerechten.

• Turbomodus ( )- Gebruik deze snelheid bij de hoogste hoeveelheid dampen, bijvoorbeeld bij het bakken of grillen. U kunt de snelheden wijzigen met de tiptoetsen en .- 140 - Attentie! De turbomodus is slechts 5 minuten actief (de punt op de dis- play knippert), waarna de snelheid automatisch met één niveau wordt verlaagd. De totale duur van de turbomodus is beperkt, als u de tur- bomodus steeds opnieuw activeert, kunt u hem maximaal 30 minuten gebruiken (inclusief de pauzes tussen de opeenvolgende activeringen van de turbomodus die niet langer duren dan 5 minuten). Na die tijd wordt de beschikbaarheid van de turbomodus onderbroken - het is niet mogelijk om hem gedurende de volgende 30 minuten in te schakelen; in die periode is de maximale snelheid niveau 3. Om de turbine van het apparaat uit te schakelen, raakt u bij een actie- ve snelheid de tiptoets meerdere malen aan tot verschijnt op de display, of raakt u de tiptoets aan. Raak de tiptoets aan om de verlichting in te schakelen. Raak de tip- toets opnieuw aan om de verlichting uit te schakelen. De verlichting werkt onafhankelijk van de stand-bytiptoets. Timer (uitgesteld uitschakelen van de afzuigkap) Deze functie dient voor het uitgesteld uitschakelen van de motor van de afzuigkap. Gebruik deze functie als u klaar bent met koken om de kookdampen uit de ruimte te verwijderen. De mogelijke uitgestelde tijd bedraagt 5, 10 of 15 minuten. Om de uitstelfunctie in te schakelen, raakt u de tiptoets eenmaal aan tijdens de werking van de afzuigkap in een willekeurige versnelling. De tiptoets begint te knipperen en op de display verschijnt . Met de tiptoetsen en kunt u nu de tijd voor automatische uitschakeling kiezen door het betreende symbool op de display in te stellen, nl. respectievelijk: Aanduidingen display Uitgestelde tijd [min]

Nadat u het geselecteerde symbool op de display heeft ingesteld (vol- gens bovenstaande tabel), bevestigt u uw keuze door de tiptoets aan te raken. De display toont een knipperende punt naast het num- mer van de actuele snelheid en de tiptoets begint te knipperen. Om de functie uitgestelde tijd uit te schakelen, raakt u op een willekeurig moment de tiptoets opnieuw aan. De tiptoets en de punt bij de snelheid stoppen met knipperen.- 141 - Bediening met gebaren Nadat het apparaat op de voeding is aangesloten, is de functie bedie- ning met gebaren actief. Dit wordt aangegeven doordat de tiptoets voor bediening met gebaren is verlicht. Om de functiebediening met gebaren uit te schakelen, raakt u de tiptoets aan. Om de functiebe- diening met gebaren opnieuw in te schakelen, raakt u de tiptoets nogmaals aan. Met behulp van gebaren kunt u de snelheid van de turbine van de af- zuigkap en de verlichting regelen. Als de functie bediening met gebaren actief is, kunt u het apparaat ook op de traditionele manier bedienen met behulp van de betreende tiptoetsen. De bediening met gebaren werkt goed wanneer u bewegingen maakt met een open hand op ongeveer 5 cm van het oppervlak van het bedie- ningspaneel. Opgelet: De handbeweging moet binnen het bereik zijn van de bewe- gingssensoren (afbeelding 4, guur 1 of afbeelding 4, guur 2, afhan- kelijk van de functie die u wilt uitvoeren). Het gebied waarover de hand moet worden bewogen staat aangegeven op de tekeningen verderop in deze handleiding. Wanneer voor het inschakelen van een bepaalde functie (bijvoor- beeld de turbomodus) meerdere handbewegingen zijn vereist, maak de teruggaande beweging dan op een grotere afstand van het bedie- ningspaneel of vermijd de sensoren). De handbewegingen mogen niet te snel zijn. Idealiter duurt een enkel handgebaar ongeveer 1 seconde. Om de stand-bymodus te activeren, beweegt u uw hand van links naar rechts. Op de display ver- schijnt . Om de turbine van het apparaat in te schakelen of de snelheid te ver- hogen, beweegt u in de stand-bymodus uw hand meerdere keren van links naar rechts. De display toont de actuele snelheid bij elke handbeweging.- 142 - Om de turbine van het apparaat uit te scha- kelen of de snelheid te verlagen, beweegt u in de stand-bymodus uw hand meerdere keren van rechts naar links totdat op de display verschijnt. Beweeg uw hand nog eenmaal, de afzuigkap gaat helemaal uit (de functie bediening met gebaren blijft actief). Om de verlichting in te schakelen, beweegt u uw hand van onder naar boven. Om de verlichting uit te schakelen, beweegt u uw hand van boven naar onder.- 143 - Andere belangrijk informatie over de bediening van de afzuigkap Werking als absorptieapparaat: Bij deze optie wordt de gelterde lucht weer teruggeblazen in de ruimte door de openingen die hiervoor ge- schikt zijn gemaakt. Bij deze instelling moet u een koollter installeren. Ook bevelen wij de installatie van een stuurmechanisme voor het uit- blazen van de lucht aan (verkrijgbaar afhankelijk van het model, komt hoofdzakelijk voor bij schouwkappen). Werking als luchtafzuiger: Bij gebruik van de afzuigfunctie wordt de lucht via een speciale leiding naar buiten afgevoerd. Bij deze instelling moet u het eventuele koollter verwijderen. De afzuigkap is aangesloten op een afvoeropening met behulp van een stijve of exibele buis met een doorsnede van 150 mm of 120 mm en speciale buisklemmen die ver- krijgbaar zijn in een winkel met installatiematerialen. Laat de aansluiting uitvoeren door een installateur Snelheid van de ventilator: De laagste en middelste snelheid gebruikt u onder normale omstandigheden en als er zich weinig dampen vormen. De hoogste snelheid alleen toepassen als er zich veel keukendampen vormen, bijv. tijdens het bakken of grillen. Opgelet (betreft alleen universele afzuigkappen): De constructie van de universele afzuigkap te vereist handmatige wijziging van de werkings- modus van de afzuigkap. De manier waarop u deze modus wijzigt staat weergegeven op afbeelding 8. Opgelet (betreft alleen inbouw- en telescoopafzuigkappen): Inbouw- en telescoopafzuigkappen die werken in de absorptiemodus vereisen de montage van een luchtafvoerbuis. Het tweede uiteinde van de buis moet in de ruimte zijn gericht voor de afvoer van gelterde lucht. Attentie: Hangende afzuigkappen werken uitsluitend in de modus geu- rabsorptie.- 144 -

REINIGING EN ONDERHOUD

Onderhoud Regelmatig onderhoud en reiniging van het apparaat garandeert een goede en storingsvrije werking van de afzuigkap en verlengt zijn le- vensduur. Let er vooral op dat het anti-vetlter en het actieve koollter volgens de aanbevelingen van de producent worden schoongemaakt en vervangen.

• Gebruik geen drijfnatte doekjes of sponsjes, of een waterstraal;

• Gebruik geen oplosmiddelen of alcohol, hierdoor kunnen gelakte op- pervlakten mat worden;

• Gebruik geen bijtende middelen, met name niet voor roestvrijstalen oppervlakten;

• Gebruik geen harde, ruwe doekjes.

• Aanbevolen wordt het gebruik van een vochtig doekje en een neu- traal schoonmaakmiddel. Attentie: Het aluminiumlter kan verkleuren als het enige malen in de afwasmachine is gewassen. De verkleuring betekent niet dat het bescha- digd is of vervangen moet worden. Antivetlter Bij normale werking van de afzuigkap moet het aluminium antivetlter eenmaal per maand worden schoongemaakt Dit kan in de afwasmachine of met de hand, met behulp van een mild afwasmiddel of vloeibare zeep. Op afbeelding 5 ziet u hoe u het antivetlter moet vervangen. In sommige modellen is een acryllter toegepast. Dit moet minimaal eenmaal per 2 maanden vervangen worden, of vaker bij intensief ge- bruik. Actieve koollter Het actieve-koollter uitsluitend gebruiken wanneer de afzuigkap niet is verbonden met een ventilatiekanaal. Het actieve-koollter absorbeert geurtjes totdat het verzadigd is. Het kan niet gewassen of geregene- reerd worden en het moet minimaal eenmaal per 2 maanden vervangen worden, of vaker bij intensief gebruik. Op afbeelding 6 ziet u hoe u het koollter moet vervangen. Verlichting Gebruik lampjes / halogeenlampjes / led-modules met dezelfde para- meters als degenen die fabrieksmatig zijn geïnstalleerd. Op afbeelding 7 ziet u hoe u de verlichting moet vervangen. Indien de afbeelding niet voorkomt in deze gebruiksaanwijzing, mag de verlichtingsmodule alleen worden vervangen door de geautoriseerde service.- 145 - GARANTIE, SERVICE Garantie De garantieverplichtingen blijken uit het garantiebewijs. De producent is niet aansprakelijk voor schade die is veroorzaakt door oneigenlijk ge- bruik van het product. De producent van het apparaat raadt aan om alle repara- ties en afstelwerkzaamheden uit te laten voeren door de fa- brieksservice of de geautoriseerde service van de producent. Reparaties mogen uitsluitend worden uitgevoerd door een persoon die hiervoor de juiste kwalicaties bezit. Verklaring van de producent Hierbij verklaart de producent, dat het product aan de eisen van de onderstaande Europese richtlijnen voldoet:

• Laagspanningsrichtlijn 2014/35/EC

• Richtlijn elektromagnetische compatibiliteit 2014/30/EC

• Richtlijn 2009/125/EC
