NÁVOD K OBSLUZE KHF 695 900 S AMICA

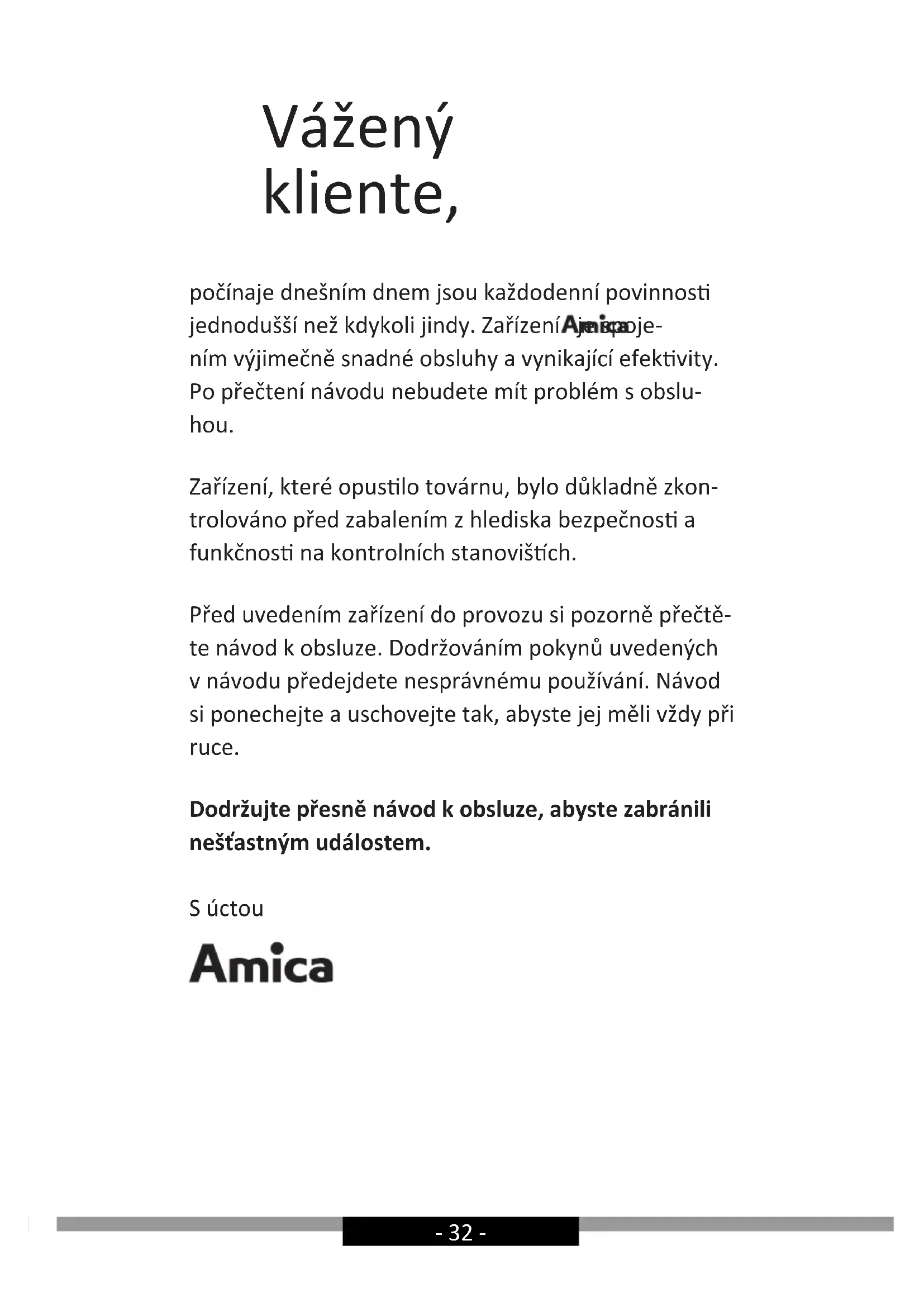

počínaje dnešním dnem jsou každodenní povinnosti jednodušší než kdykoli jindy. Zařízení Ajinko je-ním výjimečně snadné obsluhy a vynikající efektivity. Po přečtení návodu nebudete mít problém s obslu-hou.

Zařízení, které opustilo továrnu, bylo důkladně zkontrolováno před zabalením z hlediska bezpečnosti a funkčnosti na kontrolních stanovištích.

Před uvedením zařízení do provozu si pozorně přečtěte návod k obsluze. Dodržováním pokynů uvedených v návodu předejdete nesprávnému používání. Návod si ponechejte a uschovejte tak, abyste jej měli vždy při ruce.

Dodržujte přesně návod k obsluze, abyste zabránili neštastným událostem.

S úctou

Amica

BEZPEČNOSTNÍ POKYNY

• Odsavač používejte teprve po přečtení tohoto návodu!
• Zařízení je určeno výlučně pro domácí použití.
• Výrobce si vyhrazuje možnost provádění změn, které nemají vliv na funkčnost zařízení.
• Výrobce něnese žádnou odpovědnost za eventuální škody nebo požár způsobené zařízením, vyplývající z nedodržování pokynů uvedených v tomto návodu.
• Kuchyňský odsavač slouží k odstraňování kuchyňských výparů. Nepoužívejte jej pro jiné účely.
• Odsavač pracující v odtahovém režimu napojte na příslušný ventilační kanál (nenapojujte na komínové, kouřové nebo spalinové kanály, které jsou v provozu). Odsavač musí mít namontované potrubí odvádějící vzduch ven. Délka potrubí (nejčastěji roura ∅ 120 nebo 150 mm) nesmí být delší než 4–5 m. Potrubí odvádějící vzduch se rovněž vyžaduje u teleskopických a nábytkových odsavačů v režimu pohlcovače.
• Odsavač pracující jako pohlcovač vyžaduje filtr s aktivním uhlím. V tomto případě není nutná montáž potrubí odvádějícího vzduch ven, zato se doporučuje namontovat zpětnou klapku vzduchu (pouze komínové odsavače).
• Odsavač má nezávislé osvětlení a odtahový ventilátor s možností nastavení jedné z několika rychlostí otáček.
• V závislosti na verzi zařízení je odsavač určen pro trvalé připevnění na svislou stěnu nad plynový nebo elektrický sporák (komínové a univerzální odsavače); na strop nad plynový nebo elektrický sporák (ostrůvkové odsavače); na svislou stěnu v kuchyňské lince nad plynový nebo elektrický sporák (teleskopické a vestavné odsavače). Před montáží se ujistěte, že konstrukce stěny/stropu

udrží hmotnost odsavače. Některé modely odsavaču jsou velmi těžké.

- Montážní výška zařízení nad elektrickou deskou je uvedena v technickém listu (technické specifikaci zařízení). Pokud v montážních návodech plynových zařízení je uvedena větší vzdálenost, zohledněte to (Obr. 1).

- Pod kuchyňským odšavačem nenechávejte otevřený plamen při sundávání nádobí z hořáku, nastavte minimální plamen. Vždy zkontrolujte, zda plamen nepřesahuje přes okraj nádoby, protože to způsobuje nežádoucí ztráty energie a nebezpečnou koncentraci tepla.

- Na pokrmy připravované na tuku neustále dohlížejte, protože rozehřátý tuk se může snadno vznítit.

- Pred každým čištěním, výměnou filtru nebo pred zahájením opravy vyjměte zástrčku zařízení ze zásuvky.

- Protitukový filtr do kuchyňského odsavače čistěte alespoň jednou za měsíc, protože nasáknutý tu-kem je lehce hořlavý.

- Pokuđ jsou v místnosti v provozu kromě odsavače jiná zařízení s neelektrickým napájením (např. kamna na kapalné palivo, průtokové ohřívače, termy), zajistěte dostatečné větrání (přívod vzduchu). Bezpečné používání je možné, když při současném provozu odsavače a spalovacích zařízení, závislých na vzduchu v místnosti, je v místě postavení těchto zařízení podtlak nanejvýš 0,004 milibaru (tento bod neplatí, pokud kučhyňský odsavač používáte jako pohlcovač pachů).

- Odsavač nemá sloužit jako plocha pro opření se osob nacházejících se v kuchyni.

- Okap často čistěte jak zvnějšku, tak i uvnitř (ALE-SPON JEDNOU ZA MESIC, s dodržením pokynů ohledně údržby uvedených v tomto návodu). Nedodržování zásad týkajících se čistění odsavače a výměny filtrů způsobuje nebezpečí požáru.

- Pokud se napájecí kabel poškodí, musí být vyměněn ve specializovaném servisu.

• Zajistěte možnost odpojení zařízení od elektrického napájení vytažením zástrčky nebo vypnutím dvoupólového vypínače.
• Toto zařízení není přizpůsobeno používání osobami (včetně dětí) s omezenou fyzickou, smyslovou nebo psychickou schopností nebo osobami s nedostatečnými zkušenostmi a znalostí zařízení, ledaže jej používají pod dohledem nebo v souladu s návodem k používání zařízení, předaným osobami zodpovídajícími za jejich bezpečnost.
• Všímejte si pozorně, aby zařízení nepoužívaly děti ponechané bez dozoru.
• Žkontrolujte, zda napětí uvedené na výrobním štítku odpovídá místním parametrům napajení.
• Pred montáží roztáhněte a vyrovnejte síťový ka- bel.
• Obalové materiály (polyetylenové sáčky, pěnový polystyren apod.) nenechávejte při výbalování v dosahu dětí.
• Před připojením odsavače k elektrickému napájení vždy zkontrolujte, zda je sítový kabel správně nainstalován a zda NEBYL přimáčknutý odsavačem při montáži. NEPRIPOJUJTE zařízení k elektrické síti před ukončením montáže.
• Je zakázano používat odsavač bez namontovaných hliníkových protitukových filtrů.
• Prísně je zakázáno připravovat pod odsavačem pokrmy na otevřeném ohni (flambování).
• V rámci nutnosti použití technických a bezpečnostních opatření týkajících se odvádění spalin dodržujte přesně předpisy vydané kompetentními místními orgány.
• Neutažení šrůbů a upevňovacích prvků podle těchto pokynů může vést k ohrožení zdraví a života.
• Závěsné odsavače fungují pouze v režimu pohl-covače pachu
• POZOR! V případě chybějící instalace šroubů a úchytných. prvku dle pokynů uvedených v tomto návodu může dojít k vzniku nebezpečí elektrické povahy.

VYBALENÍ

Zařízení bylo po dobu přepravy za- bezpečenů proti poškůzení. Po vy- balení zařízení odstrante části obalu způsůbem, který neohrožuje životní prostředí.

Všechny materiály použité na obal jsou stoprocentně neškodné pro životní prostředí a jsou vhodné pro zpětné získání a, byly označeny príslušným symbolem.

Upozornění! Obalové materiály (polyétylenové sáčky, pěnový polystyren apod.) nenechávejte při vybalování v dosahu dětí.

LIKVIDACE OPOTŘEBOVANÝCH ZAŘÍZENÍ

Toto zařízení je označeno v souladu s evropskou směrnici 2012/19/ES. Tą- kové označení znamená, že toto zaří- zení se po ukončení životnosti nesmí vyhazovat společně s jiným domác- nim odpadem.

Uživatel je povinen odevzdat jej do sběrny použitých elektrických a elektronických zařízení. Provádějící sběr, včetně místních sběren, obchodů a obecních úradů, tvorí systém umožňující odevzdávání těchto zařízení.

Příslušné nakládání s použitými elektrickými a elektronickými zařizeními zabraňuje negativním následkům pro lidské zdraví a životní prostředí, vznikajícím z přítomnosti nebezpečných složek a nesprávného skladování a zužitkování takových zařizení.

OBSLUHA

Ovládání odsavače

Ovládací panel odsavače je znázorněn na obr. 4, pro připomenutí se na-chází také níže:

Zařízení je vybaveno senzory gest:

1 2 3 456789 1 2

1- Pohybové senzory zodpovědné za zapnutí/vypnutí osvětlení 2--Pohybové senzory zodpovědné za změnu rychlosti zařízení

Ovládací panel je vybaven senzory. Jejich funkce jsou popsány níže:

3- Senzor Timer (opožděné vypnutí od-savače)
4- Senzor změny rychlosti o úroveň níže
5- Senzor změny rychlosti o úroveň výše
6- Displej
7- Senzor gest
8- Senzor ovládání osvětlení
9- Senzor režimu StandBy (pohotovostního)

Po připojení zařízení k napájení se na displeji zobrazí na okamžik 8. pak displej zhasne. Na panelu je podsvícen pouze senzor gest Dotkněte se senzoru abyste aktivovali pohotovostní režim (senzor se navíc rozsvítí).

Chcete-li zapnout turbínu zařízení, dotkněte se v pohotovostním režimu senzoru +

Rychlosti, které můžete nastavit:

• Nejnižší rychlost (1). Tuto rychlost používejte při malém množství páry.
• Střední rychlosti (2–3). Tuto rychlost používejte při větším množství páry, například při vaření více jídel najednou.
• Režim Turbo ( ) Tuto rychlost používejte při největším množství páry, například při smažení nebo grilování.

Rychlosti můžete měnit pomocí senzorů +a .—

Upozornění! Režim Turbo je aktivní pouze 5 minut (tečka na displeji bliká), po této době se rychlost automaticky sníží o úroveň níže. Režim Turbo má omezení týkající se celkového času jeho používání; při postupném zapínání můžete režim Turbo používat maximálně 30 minut (včetně prodlev ne delší než 5 minut mezi následujícími zapnutími režimu Turbo). Po této době nastane prodleva s přístupností režimu Turbo – nelze jej zapnout následujících 30 minut; v této době je maximální možná rychlost 3.

Chcete-li vypnout turbínu zařízení, dotkněte se při aktivní rychlosti senzoru několikrát, až se na displeji zobrazí, nebo se dotkněte senzoru

Chcete-li zapnout osvětlení, dotkněte se senzoru ✿ Chcete-li vypnout osvětlení, dotkněte se senzoru ✿ podruhé. Osvětlení funguje nezávisle na senzoru StandBy.

Timer (opožděné vypnutí odsavače)

Tato funkce slouží pro opožděné vypnutí motoru odsavače. Tuto funkci použijte po ukončení vaření, abyste očistili vzduch v místnosti od páry. Možný čas opoždění je 5, 10 nebo 15 minut. Chcete-li zapnout funkci opoždění, během práce odsavače s libovolnou rychlostí se dotkněte senzoru jednou. Senzor začne blikat a na displeji se zobrazí . Pomocí senzorů — a mužete nyní vybrat čas pro automatické vypnutí tak, že nastavíte přislušný symbol na displeji, který znamená:

Indikace displeje Čas opoždění [min.]

8	15
8	10
8	5

Po nastavení vybraného symbolu na displeji (dle výše uvedené tabulky) potvrdte svůj výběr dotknutím se senzoru ⚠Na displeji se u aktuálního čísla rychlosti zobrazí blikající tečka a senzor ⚣začne blikat. Chcete-li vypnout funkci opoždění, dotkněte se v libovolném okamžiku senzoru ⚣znovu, pak přestane blikat senzor ⚣tečka u rychlosti.

Ovládání gesty

Po připojení zařízení k napájení je funkce ovládání gesty aktivní, indikuje to podsvícený senzor gest Chcete-li vypnout funkci ovládání gesty, dotkněte se senzoru Chcete-li opět zapnout funkci ovládání gesty, dotkněte se senzoru podruhé.

Pomocí gest můžete ovládat rychlost turbíny odsavače a osvětlení. Když je aktivní funkce ovládání gesty, můžete také ovládat zařízení klasic-kým způsobem, použitím vhodných senzorů.

Ovládání gesty funguje správně, když provádíte mávnutí otevřenou dlaní ve vzdálenosti asi 5 cm od povrchu ovládacího panelu.

Upozornění: Mávnutí dlaní musí obsáhnout pohybová čidla (obr. 4, pol. 1, nebo obr. 4, pol. 2, v závislosti na funkci, kterou chcete aktivovat). Oblast, nad kterou je třeba mávnout dlaní, je označena na nákresech v další části návodu.

Když zapnutí stanovené funkce (například v režimu turbo) vyžaduje několikeré mávnutí dlaní, provádějte zpětné mávnutí v delší vzdálenosti od ovládacího panelu nebo se vyhněte senzorům). Mávnutí dlaní nesmí být příliš rychlé. Nejlépe, když jedno mávnutí trvá asi 1 sekundu.

Chcete-li aktivovat režim StandBy, mávněte dlaní zleva doprava. Na displeji se zobrazí

Chcete-li zapnout turbínu zařízení nebo zvýšit její rychlost, mávněte dlaní v režimu StandBy něko- likrát zleva doprava. Na displeji se zobrazí aktuální rychlost s každým mávnu-tím dlaní.

Chcete-li vypnout turbínu zařízení nebo snížit její rychlost, mávejte dlaní v režimu StandBy zprava doleva několikrát, až se na displeji zobrazí. Mávněte dlaní ještě jednou, odsavač se úplně vypne (funkce ovládání gesty bude nadále aktivní)

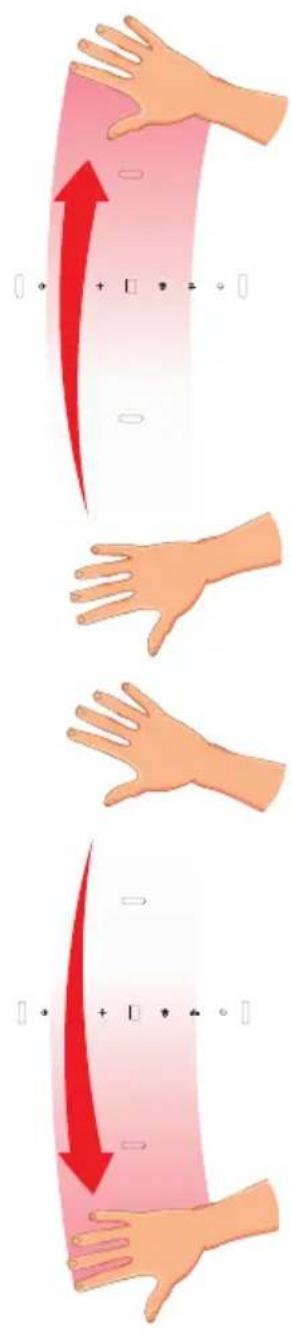

Chcete-li zapnout osvětle- ní, mávněte dlaní zespodu nahoru

Chcete-li vypnout osvětlení, mávněte dlaní shora dolů

Jiné důležité informace o obsluze odsavače

Provoz jako pohlcovač: V tomto provozním režimu se přefiltrovaný vzduch vrací zpět do místnosti k tomu přizpůsobenými otvory. Při tom-to nastavení nainstalujte uhlíkový filtr a doporučuje se montáž zpětné vzduchové klapky (dostupnost v závislosti na modelu, vyskytuje se hlavně v komínových odsavačích).

Provoz jako odtah: Během odtahového provozního režimu odsavače je vzduch odváděn vně speciálním potrubím. Při tomto nastavení odstraňte eventuální uhlíkový filtr. Odsavač je připojen k otvorů odvádějícímu vzduch ven pomocí tuhého nebo pružného potrubí o průměru 150 mm nebo 120 mm a vhodných svorek k potrubím, které je třeba zakoupit v prodejnách s instalačním materiálem. Připojení svěřte kvalifikovanému pracovníkovi.

Rychlost ventilátoru: Nejnižší a střední rychlost používejte za normalnich podmínek a při nízké koncentraci výparů, zatímco nejvyšší rychlost používejte pouze při vysoké koncentraci kuchyňských výparů, např. při smažení nebo grilování.

Poznámka (týká se pouze univerzálních odsavačů): Konstrukce univerzálních odsavačů vyžaduje manuální změnu provozního režimu odsavače. Způsob změny tohoto režimu je znázornén na obrázku 8.

Poznámka (týká se pouze nábytkových a teleskopických odsavačů): Nábytkové a teleskopické odsavače pracující jako pohlcovač vyžadují montaž roury odvádějící vzduch. Druhý konec roury nasměrujte do místnosti, rourou bude odváděn filtrovaný vzduch.

Upozornění: Závěsné odsavače pracují pouze jako pohlcovač.

ČIŠTĚNÍ A ÚDRŽBA

Údržba

Pravidelná údržba a pravidelné čištění zařízení zajistí správný a bezpo- ruchový provoz odsavače a prodlouží jeho životnost. Věnujte zvláštní pozornost tomu, aby se protitukový filtr a filtr s aktivním uhlím čistily a měnily podle pokynů výrobce.

• Nepoužívejte navlhčené hadříky nebo houby a také proud vody.
• Nepouživejte rozpouštědla a alkohol, protože by mohly zmatnit lako-vané povrchy.
• Nepoužívejte Įeptavé látky, zejména na čištění povrchů z nerezové oceli.
• Nepoužívejte tvrdý, drsný hadřík.
• Doporučuje se používat vlhký hadřík a neutrální čisticí přípravky.

Upozornění: Po několika mytích v myčce se může změnit barva hliníkového filtru. Změna barvy neznamená odchylku a nutnost jeho výměny.

Protitukový filtr

Hliníkový protitukový filtr čistěte jednou za měsíc během normálního provozu odsavače, v myčce nebo ručně jemným čisticím přípravkem nebo tekutým mýdlem.

Demontáž hliníkového protitukového filtru je znázorněna na obrázku 5.

U některých modelů se používá akrylový filtr. Měňte jej alespoň jednou za dva měsíce nebo častěji v případě výjimečně intenzivního používání.

Uhlíkový filtr

Uhlíkový filtr používejte pouze v případě, když odsavač není připojen k ventilačnímu kanálu. Filtr s aktivním uhlím má schopnost pohlcovat pa-chy až do svého nasycení. Není vhodný také k mytí a regeneraci a musí se měnit alespoň jednou za dva měsíce nebo častěji v případě výjimečně intenzivního používání.

Demontáž uhlíkového filtru je znázorněna na obrázku 6.

Osvětlení

Používejte žárovky / halogeny / diodové moduly se stejnými parametry jako u původních namontovaných v zařízení. Vyměna žárovek je znázorněna na obrázku 7. Pokud obrázek není v tomto návodu, výměnu osvětlovacího modulu může provést pouze autorizovaný servis.

ZÁRUKA, POPRODEJNÍ SERVIS

Záruka

Záruční plnění podle záručního listu. Výrobce neodpovídá za žádné škody způsobené nesprávným zacházením s výrobkem.

Výrobce zařízení doporučuje, aby všechny opravy a seřizovací činnosti prováděl tovární servis nebo autorizovaný servis výrobce. Opravy musí provádět pouze osoba s příslušnou kvalifikací.

Prohlášení výrobce

Producent tímto prohlašuje, že tento výrobek splňuje základní požadavky níže uvedených evropských směrnic:

• směrnice pro nízkonapěťová zařízení 2014/35/EC
• směrnice o elektromagnetické kompatibilitě 2014/30/EC
  • směrnice ErP - 2009/125/EC
  • směrnice RoHS 2011/65/EC

a proto byl spotřebič označen (č) také bylo pro něho vystaveno prohlášení o shodě poskytované orgánům pro dohled nad trhem.

Vážený zákazník

- Pred každou manipuláciou, napr. čistenie, výmena filtra alebo pred začatím servisných prác, od-sávač pár sa musí odpojit od elektrického napä-tia.

- Zabezpečte možnost odpojenia zariadenia od el. napätia vytiahnutím zástrčky z el. zásuvky, alebo vypnutím dvojpólového vypínača.

- Pred montážou napájací kábel rozviňte a vyrov-najte.

- Dávajte pozor, aby sa obalové materiály (polyetylénové vrecká, kúsky polystyrénu atd'.) nedostali do rúk detom.

- Pred pripojením odsávača k sietovému napájaniu vždy skontrolujte, či bol napájací kábel správne

Pozor! Dávajte pozor, aby sa obalové materiály (polyetylénové vrecká, kúsky polystyrénu atd.) nedostali do rúk detom.

LIKVIDÁCIA ZARIADENÍ

Zariadenie má snímače na ovládanie gestami:

1 2 3 456789 1 2

Ked' zariadenie pripojíte k el. napätiu, na displeji sa na sekundu zobrazí 8., a následne sa displej vypne. Na podsvietenom paneli je iba snímač na ovládanie gestami Dotknutím snímača aktivujete pohotovostný režim (snímač sa dodatočne zasvieti).

Turbínu zariadenia v pohotovostnom režime spustíte stlačením snímača +.

Ked' je spustená nejaká rýchlost, turbínu spustíte viacnásobným stlačením snímača —až kým sa na displeji nezobrazí , alebo stlačte snímač

Osvetlenie zapnete stlačením snímača ✿ Ked' chcete osvetlenie vypnút, znovu stlačte snímač ✿ Osvetlenie funguje nezávisle od snímača pohotovostného režimu.

Pohotovostný režim aktivujete presunutím dlane zľava doprava. Na displeji sa zobrazí

Pravidelné čistenie a údržba zariadenia zaručujú dobré fungovanie odsávača a zároveň predlžujú jeho životnost. Dôležité je pravidelné čistenie protitukových filtrom a výmena uhlíkových filtrov v súlade s odporúčaniami výrobcu.

Demontáž hliníkového protitukového filtra je znázornená na obrázku č. 5.

Demontáž uhlíkového filtra je znázornená na obrázku 6.
