NAVODILA ZA UPORABO KHF 695 900 S AMICA

9- Senzor režima StandBy (mirovanje)

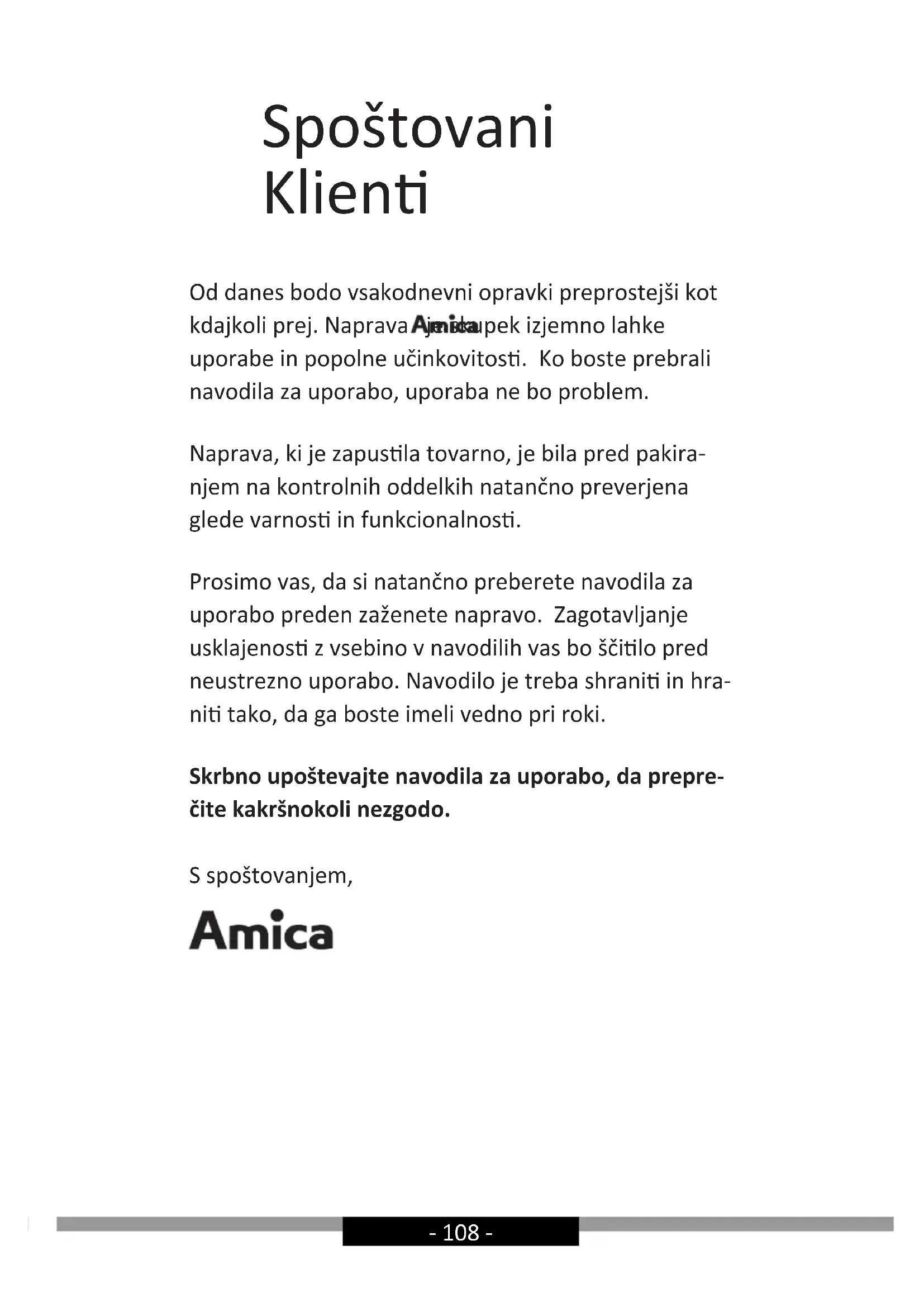

• uredbe RoHS 2011/65/EC i zato je proizvod označen te je izdana izjava o sukladnosti koja je dostupna ustanovama za nadzor tržišta.- 108 - Spoštovani Klien Od danes bodo vsakodnevni opravki preprostejši kot kdajkoli prej. Naprava je skupek izjemno lahke uporabe in popolne učinkovitos. Ko boste prebrali navodila za uporabo, uporaba ne bo problem. Naprava, ki je zapusla tovarno, je bila pred pakira- njem na kontrolnih oddelkih natančno preverjena glede varnos in funkcionalnos. Prosimo vas, da si natančno preberete navodila za uporabo preden zaženete napravo. Zagotavljanje usklajenos z vsebino v navodilih vas bo ščilo pred neustrezno uporabo. Navodilo je treba shrani in hra- ni tako, da ga boste imeli vedno pri roki. Skrbno upoštevajte navodila za uporabo, da prepre- čite kakršnokoli nezgodo. S spoštovanjem,- 109 -

• Napo lahko uporabljate šele, ko preberete ta na- vodila.

• Naprava je namenjena izključno domači uporabi.

• Proizvajalec si pridržuje možnost izvajanja spre- memb, ki nimajo vpliva na delovanje naprave.

• Proizvajalec ne nosi nobene odgovornosti za eventualno škodo ali požare, ki bi jih lahko izde- lek povzročil ob neupoštevanju nasvetov, poda- nih v spodnjih navodilih.

• Kuhinjska napa služi odzračevanju kuhinjskih di- mov. Ni primerna za uporabo v druge namene.

• Napa, ki je namenjena odzračevanju, mora biti povezana s primernim ventilacijskim kanalom (ne sme biti povezan z delujočimi kanali za kamin, dim ali paro). Napa zahteva inštalacijo odvodne cevi, po kateri zrak potuje ven. Dolžina napeljave (najpogosteje cev Ø 120 mm ali 150 mm) ne sme biti daljša od 4-5 m. Pri teleskopskih in vgradnih napah v obtočnem načinu je zahtevan tudi izhod za odvod zraka.

• Obtočna napa zahteva inštalacijo ltra na osnovi aktivnega oglja. V tem primeru ni potrebna in- štalacija odvodne zračne cevi, priporoča pa se montaža usmerjevalnika smeri zraka (samo za kaminske nape).

• K napi spada neodvisna osvetlitev in izvlečni ven- tilator z možnostjo nastavitve ene izmed nekaj obratovalnih hitrosti.

• Odvisno od različice izdelka, je napa namenjena trdni pritrditvi na vertikalni steni nad plinskim ali električnim štedilnikom (kaminske in univerzal- ne nape); na stropu nad plinskim ali električnim štedilnikom (otočne nape); na vertikalni steni v pohištveni vgradnji nad plinskim ali električnim štedilnikom (teleskopske ali vgradne nape). Pred montažo je potrebno preveriti, če je konstrukcija- 110 - stene / stropa primerna za inštalacijo nape. Ne- kateri modeli nap so zelo težki.

• Višina montaže izdelka nad elektronsko ploščo je podana v podatkovni kartici izdelka (tehnični specikaciji izdelka). Če je pri navodilih za inšta- lacijo plinskih izdelkov podana večja razdalja, je to treba upoštevati (Slika 1).

• Pod kuhinjsko napo ne smete pustiti odprtega plamena, med odmikanjem posod iz štedilnika pa je potrebno ogenj zmanjšati na minimalni pla- men. Vedno je potrebno preveriti, da plamen ne sega prek posode, saj to lahko povzroči neželeno izgubo energije in nevarno koncentracijo toplote.

• Jedi kuhane na maščobi morajo biti pod stalnim nadzorom, saj se lahko pregreta maščoba hitro vname.

• Pred vsakršnim čiščenjem, zamenjavo ltra ali pred začetkom popravljalnih del, je potrebno vti- kač izklopiti iz vtičnice.

• Maščobni lter kuhinjske nape je potrebno čistiti vsaj enkrat mesečno, saj se lahko lter, če je pre- žet z maščobo, hitro vname.

• Če se v prostoru poleg nape uporablja druge naprave brez električnega napajanja (npr. peči na tekoča goriva, pretočni grelniki vode, grelni- ki vode na plin) je potrebno zagotoviti zadostno ventilacijo (pritok zraka). Varna uporaba je mo- žna, kadar pri istočasnem delovanju nape in naprav na kurjavo, odvisnih od zraka v prostoru, na mestu inštalacije teh naprav zračni tlak znaša največ 0,004 milibara (ta točka ne velja, kadar je uporabljana obtočna kuhinjska napa).

• Napa ljudem v kuhinji ne sme služiti kot površina za oporo.

• Napa mora biti redno čiščena, tako zunaj kot tudi znotraj (VSAJ ENKRAT MESEČNO, z upošteva- njem napotkov, ki se tičejo vzdrževanja iz spo- dnjih navodil). Neupoštevanje pravil, ki se tiče- jo čiščenja nape oziroma menjave ltrov, lahko povzroči možnost nevarnosti požara.

• Če se poškoduje napajalni kabel, mora biti zame-- 111 - njan v specializiranem servisu za popravila.

• Potrebno je zagotoviti možnost izklopa naprave od električne napeljave, bodisi z odklopom vtika- ča ali izklopom dvopolnega stikala.

• Naprava ni namenjena uporabi za osebe (tudi ot- roke) z omejeno zično, senzorično ali psihično zmogljivostjo, ali osebam s pomanjkanjem izku- šenj ali poznavanja naprave, razen če se to poč- ne pod nadzorom ali v skladu z navodili uporabe naprave, ki jih podaja oseba, ki je odgovorna za njihovo varnost.

• Vedno preden napo povežemo je potrebno preve- riti, če je bil napajalni kabel pravilno nameščen in NI bil v teku montaže preščipnjen ali prepognjen. Ne povezujte naprave z električno napeljavo pred koncem montaže.

• Uporaba nape brez montaže aluminijastih ma- ščobnih ltrov je prepovedana.

• Pod napo je strogo prepovedana priprava jedi z uporabo odprtega ognja (ambiranje).

• V teku nameščanja tehničnih sredstev in sredstev odtoka dima in hlapov, ki se tičejo varnosti, se je potrebno natančno držati navodil, ki jih podajajo odgovorne lokalne oblasti.

• Vijaki ali utrjevalni elementi, ki niso pritrjeni v skladu s temi navodili, lahko povzročijo nevar- nost zdravju ali življenju.

• Viseče nape delujejo le v obtočnem načinu odstra- njevanja vonjav

• POZOR! Če pri montaži vijakov in pritrdilnih ele- mentov ne upoštevate teh navodil, obstaja ne- varnost električnega udara.- 112 - RAZPAKIRANJE Naprava je bila za čas transporta za- ščitena pred poškodovanjem. Prosi- mo, da po razpakiranju naprave od- stranite elemente embalaže na način, ki ne ogroža okolja. Vsi materiali, uporabljeni za embala- žo, so okolju prijazni, v celoti jih je možno reciklirati, kar je označeno z ustreznim simbolom. Pozor! Embalažna materiale (polietilenske vrečke, kose polistirena, itd.), je treba pri razpakiranju hra- niti izven dosega otrok. ODSTRANJEVANJE IZRABLJENIH NAPRAV Ta naprava je označena skladno z evrop- sko direktivo 2012/19/EU. Taka oznaka obvešča, da se zadevne opreme po odrabi ne sme odlagati skupaj z drugimi gospo- dinjskimi odpadki. Uporabnik jo je dolžan oddati subjektu, specializiranemu za zbiranje odpadne ele- ktrične in elektronske opreme. Ti zbiralci odpadkov, v tem lokalna zbirna mesta, trgovine in občinske enote, tvorijo ustrezni sistem, ki omogoča sprejem te odrabljene opreme. Ustrezno ravnanje z odpadno električno in elektron- sko opremo pomaga preprečiti zdravju ljudi in sta- nju naravnega okolja škodljive posledice, izhajajoče iz prisotnosti v njej nevarnih sestavin in iz neustre- znega skladiščenja in predelave take opreme.- 113 - UPORABA Upravljanje s kuhinjsko napo Upravljalni panel kuhinjske nape je predstavljen na sliki 3, za dodatno pripomnjenje pa se nahaja tudi spodaj:

Naprava je opremljena s senzorji upravljanja z gestami:

1- Senzorji premikanja so namenjeni

vklopu / izklopu osvetlitve

3- Senzor Timer (zakasnjen izklop nape)

8- Senzor upravljanja z osvetlitvijo

Mogoče nastavitve hitrosti:

• Najnižja hitrost (1). To hitrost uporabite pri majhni količini kuhinj- skih izparin.

• Srednje hitrosti (2-3). To hitrost uporabite pri srednji količini kuhinj- skih izparin, na primer pri kuhanju več jedi hkrati.

• Način Turbo ( )- To hitrost uporabljajte pri največji količini izparin, na primer med cvrtjem ali praženjem. Hitrosti lahko spreminjate s senzorjema ali .- 114 - Pozor! Način Turbo je aktiven le 5 minut (pika na ekranu utripa), po tem času pa se hitrost avtomatično zmanjša za eno stopnjo nižje. Način Turbo ima omejitev glede skupnega časa njegove uporabe; če način Turbo vklopite večkrat zapored, ga lahko uporabljate maksimalno 30 minut (v to so všteti tudi premori med zaporednimi vklopi Načina Turbo, ki niso daljši od 5 minut). Po tem času nastopi premor v dostop- nosti Načina Turbo – ne morete ga vklopiti naslednjih 30 minut; v tem času je maksimalna možna hitrost stopnja 3. Da bi vklopili turbino naprave, se pri aktivnem delovanju večkrat dotak- nite senzorja , dokler se na ekranu ne pojavi , ali pa se dotaknite senzorja . Da bi vklopili osvetlitev, se dotaknite senzorja . Da bi izklopili osvetli- tev, se še enkrat dotaknite senzorja . Osvetlitev deluje neodvisno od senzorja StandBy. Štoparica (zakasnjena izključitev nape) Ta funkcija je namenjena zakasnjenemu izklopu motorja nape. Upora- bite to funkcijo po koncu kuhanja, da očistite zrak v prostoru izparin. Možen čas zakasnitve je 5, 10 ali 15 minut. Da bi vklopili funkcijo za- kasnitve med delovanjem nape na poljubni hitrosti se enkrat dotaknite senzorja . Senzor začne utripati, na ekranu pa se pojavi . S senzor- jema ali lahko zdaj izberete čas do avtomatičnega izklopa, tako, da nastavite primeren simbol na ekranu, ki ustrezno označuje: Obvestila na ekranu Čas zakasnitve [min]

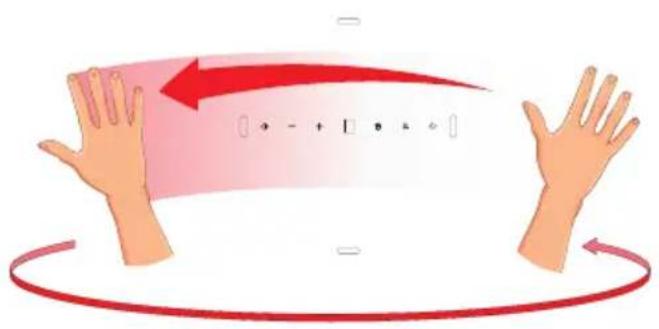

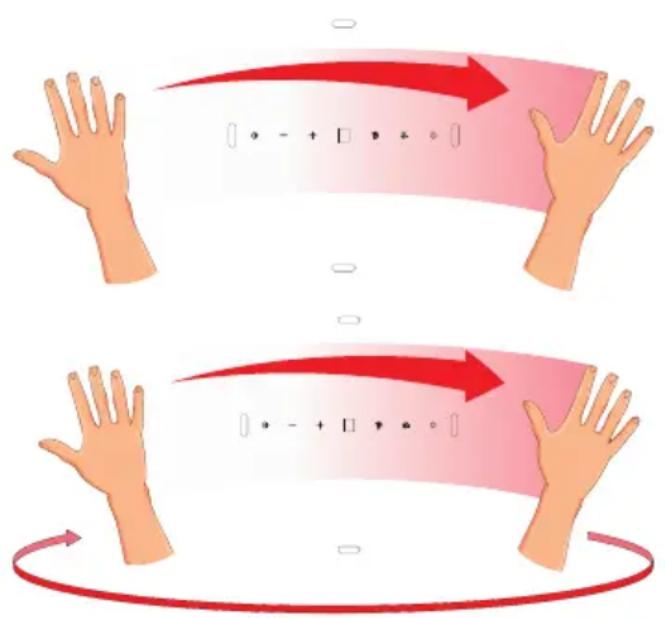

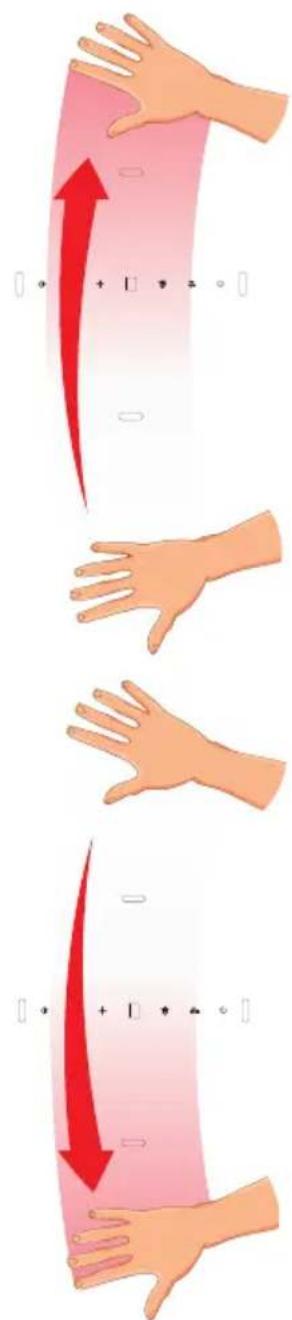

Po nastavitvi izbranega simbola na ekranu (glede na zgornjo tabelo) potrdite svoj izbor z dotikom senzorja . Na ekranu se pri aktualni številki hitrosti pojavi utripajoča pika, senzor pa začne utripati. Da bi izklopili funkcijo zakasnitve, se v določenem trenutku ponovno dotak- nite senzorja , takrat preneha utripati senzor , oziroma pika pri hitrosti.- 115 - Upravljanje z gestami Po priklopu naprave na napajanje je aktivna funkcija upravljanja s kretnjami, kar signalizira tudi prižgan senzor za upravljanje z gestami . Da bi izklopili funkcijo upravljanja z gestami, se dotaknite senzorja . Da bi ponovno vklopili funkcijo upravljanja z gestami, se dotaknite senzorja še enkrat. S pomočjo gest lahko upravljate hitrost turbine nape ali osvetlitev. Ka- dar je aktivna funkcija upravljanja z gestami, lahko prav tako upravlja- te napravo na tradicionalni način, z uporabo primernih senzorjev. Upravljanje z gestami deluje pravilno, kadar izvajate gibe z odprto dla- njo v oddaljenosti približno 5 cm od površine panela za upravljanje. Pozor: Gib z dlanjo mora zajemati senzorje premikanja (Risba 4, polo- žaj 1, ali Risba 4, položaj 2, odvisno od funkcije, ki jo želite zagnati). Obseg, znotraj katerega morate premikati dlan, je označen na risbah v nadaljevanju navodil za uporabo. Kadar izklop določene funkcije (na primer načina Turbo) zahteva, da naredite več gibov z dlanjo, izvedite povratni gib z večje oddaljenosti od panela za upravljanje ali z izogibanjem senzorjev). Gibi z dlanjo ne smejo biti prehitri. Najbolje je, če posamičen gib traja približno 1 sekundo. Da bi aktivirali način StandBy, dlan premaknite od leve proti desni. Na ekranu se pojavi . Da bi vklopili turbino naprave ali povišali njeno hitrost v načinu StandBy, dlan večkrat premaknite od leve proti desni. Ekran pokaže aktualno hitrost ob vsakem gibu z dlanjo.- 116 - Da bi izklopili turbino na- prave ali zmanjšali njeno hitrost v načinu StandBy, večkrat premaknite dlan od desne proti levi, dokler se ne ekranu ne pojavi . Dlan še enkrat premak- nite, takrat se bo napa povsem izklopila (funkcija upravljanja z gestami bo še naprej aktivna) Da bi vklopili osvetlitev, dlan premaknite od spo- daj navzgor Da bi izklopili osvetlitev, dlan premaknite od zgoraj navzdol- 117 - Druge pomembne informacije glede navodil za uporabo nape Delovanje v obtočnem načinu: Pri tej opciji se preltriran zrak vrača v prostor prek za to namenjenih odprtin. Pri tej nastavitvi je potrebna montaža ltra na osnovi aktivnega olja oziroma se priporoča montaža usmerjevalnika izpihavanja zraka (dostopnost odvisna od modela, naj- pogosteje nastopa pri kaminskih napah). Delovanje odzračevanja: Med odzračevalnim načinom delovanja nape se zrak odvaja ven prek posebnega odvoda. Pri tej nastavitvi je potrebno eventualno odstraniti lter na podstavi aktivnega oglja. Napa je poveza- na z odvodno cevjo, ki zrak odvaja ven s pomočjo trdne ali elastične cevi premera 150 ali 120 mm in primernih objemk za cevi, ki jih je potrebno kupiti v prodajalnah z inštalacijskimi materiali. Povezavo mora narediti kvaliciran inštalater. Hitrost ventilatorja Najnižja in srednja hitrost se uporablja pri normalnih pogojih oz. pri majhni količini dima, najvišja hitrost pa naj se uporablja le pri veliki količini kuhinjskih dimov, npr. ob cvrtju ali praženju. Pozor (tiče se le univerzalnih nap): Struktura univerzalnih nap zahteva ročno zamenjavo načina delovanja nape. Način spremembe tega načina je ilustriran na sliki 8. Pozor (tiče se le vgradnih in teleskopskih nap): Vgradne in teleskopske nape, ki delujejo v obtočnem načinu zahtevajo montažo odtočne cevi za zrak. Drug konec cevi mora biti usmerjen v prostor, prek te se bo odvajal preltriran zrak. Pozor: Viseče nape delujejo le v obtočnem načinu.- 118 -

ČIŠČENJE IN VZDRŽEVANJE

Vzdrževanje Redno vzdrževanje in čiščenje naprave zagotavlja dobro delovanje nape brez okvar in podaljša njeno življenjsko dobo. Potrebno je biti posebej pozoren, da se maščobni lter in lter z aktivnim ogljem čisti in menja v skladu s priporočili proizvajalca.

• Ne uporabljajte mokrih krp ali gobic, niti vode.

• Ne uporabljajte topil ali alkohola, saj lahko ti povzročijo, da polakira- na površina postane matirana.

• Predvsem za čiščenje površine izdelane iz nerjavečega jekla ne upo- rabljajte korozivnih snovi.

• Ne uporabljajte trde, grobe krpe

• Priporoča se uporaba vlažne krpe ali različnih sredstev za pomivanje. Pozor: Po nekaj pranjih v pralnem stroju se lahko barva aluminijastega ltra spremeni. Sprememba barve ne pomeni nepravilnosti, niti ne zah- teva zamenjave ltra. Maščobni lter Aluminijasti maščobni lter mora biti pri normalnem delovanju nape očiščen v pomivalnem stroju s pomočjo nežnega detergenta ali tekočega mila. Demontaža aluminijastega maščobnega ltra je prikazana na sliki 5. Pri nekaterih modelih je nameščen akrilni lter. Potrebno ga je menjati vsaj enkrat na dva meseca ali pogosteje v primeru izjemno intenzivne uporabe. Ogleni lter Filter z aktivnim ogljem se namešča izključno takrat, kadar napa ni po- vezana z ventilacijskim odvodom. Filter z aktivnim ogljem absorbira vo- njave vse do zasičenosti. Ni primeren za umivanje, niti za obnovitev in mora biti zamenjan vsaj na dva meseca ali pogosteje v primeru izjemno intenzivne uporabe. Demontaža maščobnega ltra z aktivnim ogljem je prikazana na sliki 6. Osvetlitev Namestiti je potrebno žarnice / halogenske žarnice / diodne module takšnih parametrov, kakršni so pri tistih, ki so bili v napravo nameščeni tovarniško. Zamenjava luči je prikazana na sliki 7. Če slika ne obstaja v navodilih za uporabo, se zamenjava modula osvetlitve lahko izvede le pri pooblaščenem servisu.- 119 - GARANCIJA, POPRODAJNE STORITVE Garancija Garancijske storitve skladno z garancijskim listom. Proizvajalec ne odgo- varja za morebitno škodo zaradi nepravilnega ravnanja z izdelkom. Proizvajalec izdelka priporoča, da vsa popravila in regulacij- ske dejavnosti izvaja tovarniški servis ali servis, ki je avto- riziran od proizvajalca. Popravilo naj izvajajo zgolj osebe s pravimi kvalikacijami. Izjava proizvajalca Proizvajalec s tem izjavlja, da ta izdelek izpolnjuje temeljne zahteve spodaj navedenih evropskih direktiv:

• nizkonapetostne direktive 2014/35/UE

• direktive o elektromagnetni združljivosti 2014/30/UE

• direktive o okoljsko primerni zasnovi 2009/125/ES
