| Producttype | Inbouw gaskookplaat |
| Merk | Hoover |
| Model | HGH64SCE W |
| Afmetingen (B x D) | 595 x 510 mm |
| Aantal branders | 4 (Quadruple kroon, Snel, Halfsnel, Hulp) |
| Gassoort | Aardgas (G20) of Butaan/Propaan (G30) |
| Totaal gasvermogen | 9,25 kW (G20) / 673 g/u (G30) |
| Elektrische voeding | 220-240 V / 50-60 Hz |
| Elektrisch vermogen | 15 W |
| Ontsteking | Geïntegreerde elektronische ontsteking |
| Gasveiligheid | Thermokoppel (automatische uitschakeling bij vlamuitval) |
| Oppervlaktemateriaal | Roestvrij staal / Emaille |
| Rosters | Verchroomd, uitneembaar |
| Installatieklasse | 3 |
| Vereiste ventilatie | Ja, natuurlijke of mechanische opening (afzuigkap) |
| Onderhoud | Reiniging met zeepwater, schurende producten vermijden |
| Veiligheidsinstructies | Raak hete oppervlakken niet aan, gebruik geen stoomreiniger, laat niet onbeheerd achter |
| Onderdelen | Verkrijgbaar via de klantenservice |
| Beoogd gebruik | Alleen voor huishoudelijk gebruik |
| Conformiteitslanden | Europese Unie (CE-symbool) |
Veelgestelde vragen - HGH64SCE W HOOVER
Gebruikersvragen over HGH64SCE W HOOVER
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Fornuis in PDF-formaat gratis! Vind uw handleiding HGH64SCE W - HOOVER en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. HGH64SCE W van het merk HOOVER.
GEBRUIKSAANWIJZING HGH64SCE W HOOVER
Veiligheidsvoorschriften 54
1. Richtlijnen voor de installmenteur 55
1.1.Inbouwen 55
1.2.Dejuisteomgeving 55
2. Elektrisch gedeelte aansluten 55
2.1.Elektrisch gedeelte aansluiten 55
2.2.Gas aansluiting 55
2.3.Aanpassen aan diverse soortengas 56
2.4.Afstellen van de branders 56
3. Instructies voor gebruik 56
3.1. Gebruik van de gasbranders 56
3.2. Gebruk van elektrische kookzones 56
4. Onderhoud en reinigen 57
5.Technische Dienst 57
6.Milieubescherming 57
Gas Type Tables 58-59-60
Figure 6

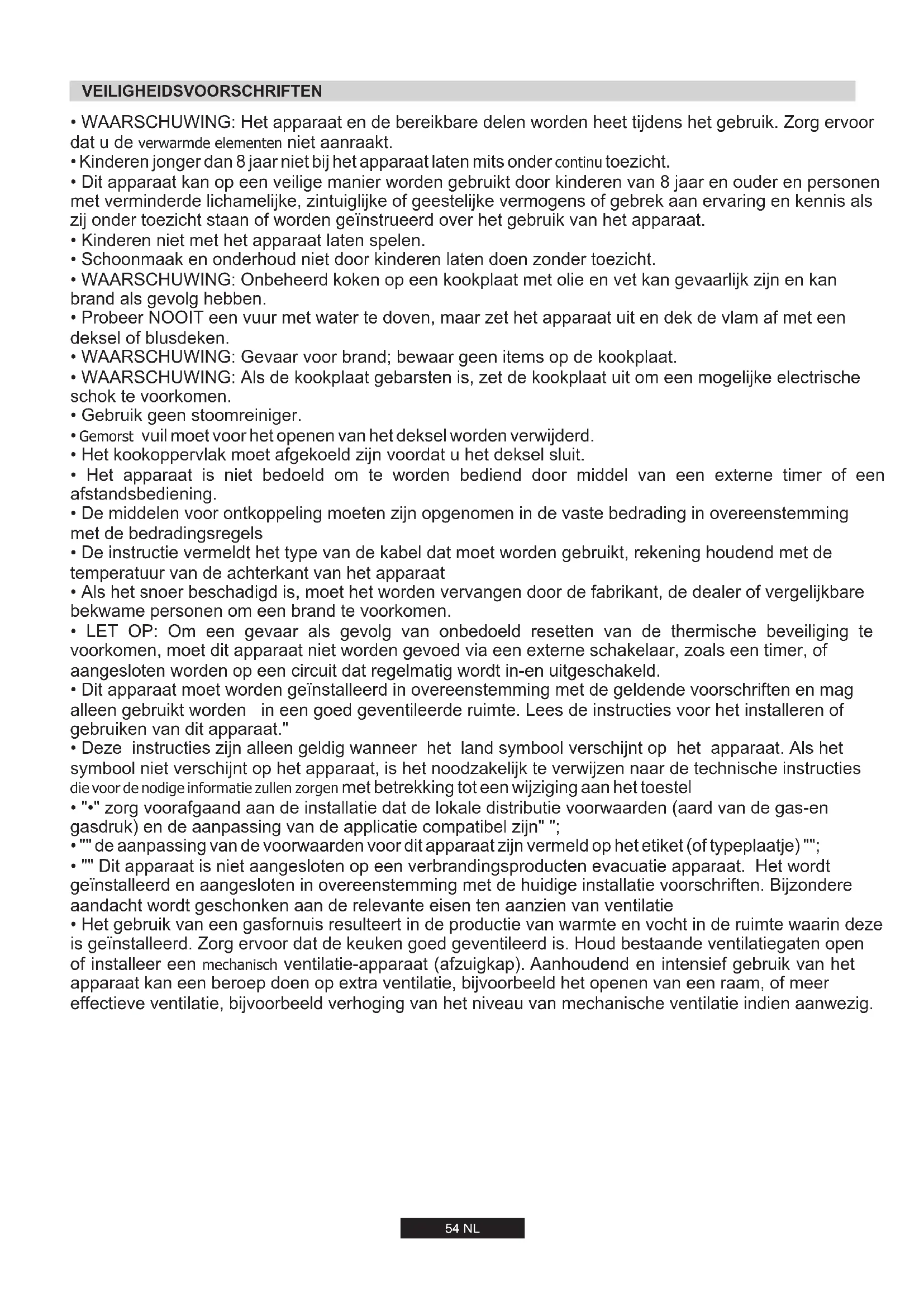

SAFETY INSTURCUIONS
WAARSCHUWING: Het apparaat en de bereikbare delen worden heetijdens het gebruik. Zorg ervoor dat u de verwarmde elementen Niet aanraakt.
- Kinderenjonger dan 8aar nicht bij het apparaat lately mits onder continu toezicht.
- Dit apparaat kan op een veilige manier worden gebruikt door kinderen van 8aar en ouder en personen met verminderde lichamelijke, zintuiglijke of geestelijkke vermogens of gebrek aan ervaring en kennis als zich onder toezicht staan of worden geinstrueerd over het gebruik van het apparaat.
- Kinderen nicht met het apparaat lately spelen.
- Schoonmaak en onderhoud Niet door kinderen latent doen zonder toezicht.
WAARSCHUWING: Onbeheard koken op een kookplaat met olie en vet kan gevaarlijk zijn en kan brand als gevolg hebben.
- Probeer NOOIT een vuur met water te doven, maar zet het apparaat UIT en dek de vlam af met een deksel of blusdeken.
WAARSCHUWING: Gevaar voor brand; bewaar geen items op de kookplaat.
WAARSCHUWING: Als de kookplaat gebarsten is, zet de kookplaat uit om een möglichke electrische schok te voorkomen.
- Gebruik geen stoornreiniger.
Gemorst vuil moet voor het openen van het deksel worden verwijderd.
- Het kookopppervlak要去 afgekoeld zich voordat u het deksel sluit.
- Het apparaat is nicht bedoeld om te worden bediend door middel van een externe timer of een afstandsbediening.
- De middelen voor ontkoppeling要去en zijn opgenomen in de vaste bedrading in overeenstemming met de bedravingsregels
- De instructie vermeldt het type van de kabel dat moet worden gebruikt, rekening houdend met de temperatuur van deijkenkant van het apparaat
- Als het snoer beschadigd is,要去 het worden verrangen door de fabrikant, de dealer of vergelijkbare bekwame personen om een brand te voorkomen.
- LET OP: Om een gevaar als gevolg van onbedoeld resetten van de thermische beveiliging te voorkomen,要去 dit apparaat Niet worden gevoed via een externe schakelaar,zoals een timer,of aangesloten worden op een circuit dat regelmatig worden in-en uitgeschakeld.
- Dit apparaat要去 worden geinstalleelrd in overeenstemming met de geldende voorschriften en mag alleen gebruikt worden in een goed geventileerde ruimte. Lees de instructies voor het installereren of gebruiken van dit apparaat."
- Deze instructies zijn alleen geldig wanner het land symbool verschijnt op het apparaat. Als het symbool Niet verschijnt op het apparaat, is hetoodzakelijk te verwijzenaar de technische instructies die voor de nodige informatie zullen zorgen met betrekking tot een wijziging aan het toestel
- "..." zorg voorafgaand aan de installmentatie dat de lokale distributie voorwaarden (aard van de gas-en gasdruk) en de aanpassing van de applicatie compatibel zich"";
- """ de aanpassing van de voorwaarden voor dit apparaat�zijn vermeld op het etiket (of typeplaatje) ""
- "Dit apparaat is nicht aangesloten op een verbrandingsproducten evacuatie apparaat. Het worden geinstalleerd en aangesloten in overeenstemming met de huidige installmentie voorschriften. Bijzondere aandacht worden geschonken aan de relevante eisen ten aanzien van ventilatie
- Het gebruik van een gasfornuis resulteert in de productie van warmte en vocht in de ruimte waar deze is geinstalleerd. Zorg ervoor dat de keulen goed geventileerd is. Houd bestaande ventilatiegaten open of installeer een mechanisch ventilatie-apparaat (afzuigkap). Aanhoudend en intensief gebruik van het apparaat kan een beroep doen op extra ventilatie, bijvoorbeeld het openen van een raam, of meer effectieve ventilatie, bijvoorbeeld verhoging van het niveau van mechanische ventilatie indien aanwezig.

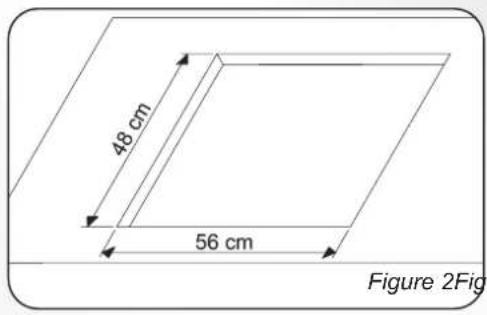

Deze inbouwkookplaten zijn bestem voor installmentie in een werkblad dat bestand is谈起 temperaturen van 100^ en een dikte hebben:tussen 25 en 45mm Voor de inbouwmaat dient u zich te houden aan de maten zoals aangegeven in figuur 2.
De kookplaat dient zo te worden ingebouwd dat er aan de linker-en rechterzijde minstens 15 cm. ruimte isCUSen kookplaat en kasten of verticale panelen (zie figuur 4). De afstand tussen kookplaat en achterwand dient minstens 5,5 cm. te+zijn.

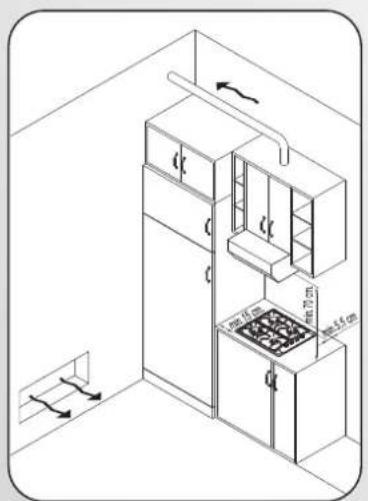

De afstand:tussen de kookplaat en ieder ander apparaat erboven (bijv. een afzuigkap) mag nooit kleiner zichn dan 70 cm.(fig.4)

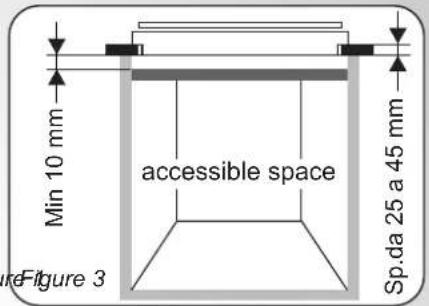

Wanner er een ruimte isCUSen de inbouw kookplaat en de ruimte daaronder moet er een scheidingsplaat van isolatiemateriaal geplaatst worden (bijvoorbeeld hout) (figuur 3).
Belangrijk: op figuur 1 kunt u zien hoe de afdichtingskit moet worden aangebracht.
Het vastzetten in het meubel geschiedt door de bijgeleverde bevestigingsbeugels die aan de onderzijde op de waarvoort bestemde plaatsworden vastgedraaid.

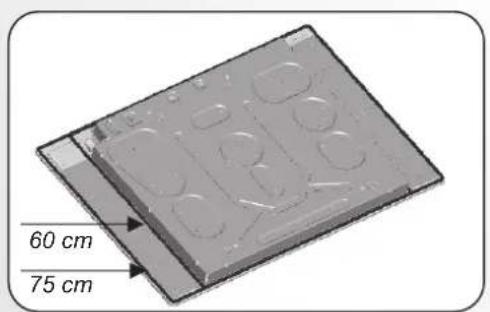

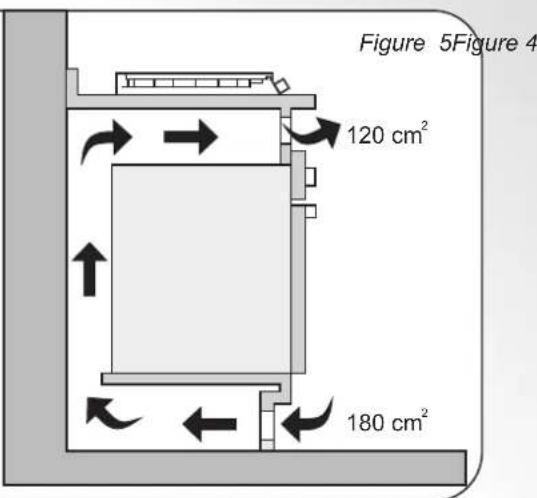

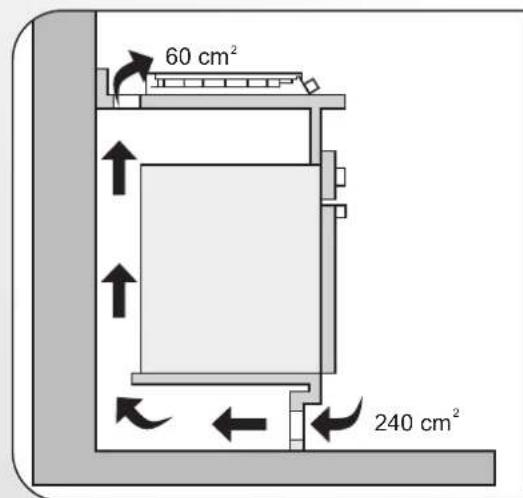

Wanneer de kookplaat (60 cm) geinstalleerd worden een oven zonder mantelkoeling, is het aan te bevelen dat er
ventilateopeningen worden gemaakt om een goede ventilatie te waarborgen.
De afmeting van deze opening dient ten minste 300cm2 te zich metplaatsing zoals is weergegeven in fig. 5.
1.2. DE JUISTE OMGEVING
Dit apparaat moet worden geinstalleerd in overeenstemming met de geldende voorschriften en alleen in een goed geventileerde ruimte. Lees de instructies voor het installeren of gebruiken van dit apparaat. Een gaskookplaat produeertijdens het gebruik warmte en vocht in de ruimte waar deze is geinstalleerd. Wilt u zeker zich van een goede ventilatie van de ruimte open aan dan de ventilatierooisters of installeer een afzuigkap met een afvoer.
Bij een intensief en langdurig gebruik van het apparaat kan het nodig zich extra te ventilieren door bijvoorbeeld een raam open te zetten de afzulgkap op de hoogste stand te zetten.
Voor de installmentie dient u ervoor te zorgen dat de lokale distributie omstandigheden (aard van het gas en de gasdruk) en de afstelling van het apparaat compatibel zich. De afstellingsvooraarden voor deze toepassing worden vermeld op het etiket (of typeplaatje). Dit apparaat is Niet aangesloten op een evacuationsystemm. Het worden geinstalleerd en aangesloten in overeenstemming met de huidige installmentievoorschriften met bijzondere aandacht voor de relevante eisen inzake ventilatie.
In het geval dat er geen mogelijkheid is om een afzuigkap te installereren, is het nodig een elektrische ventilator teplaatsen, met afvoer of in het raam. Deze ventilator moet geschikt zijn voor een keuken en een capacititeit hebben van 3 tot 5maal het volume van de keuken per uur. De installmenteur dient zich te houden aan de geldende wetgeving.
"De installmentie van het geciteerde apparaat dient overeen te komen met deplaatselijk geldende normen."
Controleer de geveens op het typeplaatje op het apparaat, die zich bevindt aan de binnenzijde onder in de kookplaat, en verzeker u er verwolgens van dat het apparaat goed geaard is en gevoed. Voor het aansluiten, dat wettelijk verplicht is.
Opgelet: controller de aarding van het apparaat alvorens aan te sluiten. De fabrikant is Niet verantwoordelijk voor eventuele materiele of persoonlijke schade als gevolg van een gebruik van een nicht geaard toestel of na beschadiging opgetreden aan het netsnoer.
Voor apparaten zonder stekker dient u een stekker op het aansluitsnoer te monteren die het vermogen als aangegeven op het typeplaatje kan verwerken. De kabel要去 altijd bereikbaar+zijn. De aarde kabel is uitgevoerd in groengeel.
Wanner de plaat direct verbonden is met het elektriciteitsnet moet een stroomonderbreker geinstalleerd worden.
Wanner die voedingskabel beschadigd is, dient deze verrangen te worden door een erkende reparateur, om onnodige risico's te vermijden.
De aarde-draad (groen en geel van kleur)要去 ten minste 10mm longer waar den de beiden andere draden. De doorsnee van de kabel moet in een goede verhouding staan tot de maximale aansluitwaarde van de kookplaat. Zie voor de
netspanningsgeevens het typeplaatje op de kookplaat en controller of het neue netsnoer van het type H05RRF, H05VV-F, F-H05V2v2 is.
| HOOFDAANVOER | ONDERSTROOM | L | BRUINE DRAAD |
| GEAARD | GROEN/GELE DRAAD | ||
| NEUTRAAL | N | BLAUWE DRAAD |
In het onwaarschijnlijke geval dat een scheur zou verschijnen op het glas, haal onmiddelijk de stekker uit het contact en neem contact op met de klantenservice. Het apparaat is Niet bedoeld voor gebruik met een externe timer of afstandsbediening.
2.2. GAS AANSLUITEN
Het aansluiten van het apparaat op het gasnet of gasflessen dient te gebeuren volgens de wettelijk geldende voorschriften.
Speciale aandacht zal worden besteed aan voorzieningen voor ventilatie. Alle installmentiek werkzaamheden dienen to worden gedaan met de stroom afgekoppeld van het stroomnet.
Op het typeplaatje is aangegeven voor welke type gas dit apparaat geschikt is.
De gasaansluiting dient te gebeuren volgens de voorschriften van het land van de installment, pas nadat u gecontroleerd hebt of het type gas uiit de fabriek overeenstemt met de installment. Als dit Niet het geval is, volg de onderstaande stappen.
Voor gas-vloeistof (gasfles), gebruik drukregelaars die voldoen aan de huidige normen. Gebruik alleen kranen, afdichtingsringen, fittingen en flexibele leidingen die voldoen aan de normen in het land van installmentie. Voor sommige modellen is een conische koppeling voorzien voor het installereren van het apparaat, in landen waar dit type koppeling is verplicht in figuur 8, is te zien hoe de verschillende soorten koppelingen te herkennen (CY = cilindrische, CO = conische) in alleGeVallen dient het cylindrische gedeelte van de koppeling verbonden te worden met de plaat. Wanner u de kookplaat aansluit op de gastoevoer door het gebruik van slangen, mag de maximale afstand overbrugd door de slang Nieteer dan 2 meter overschrijden.
Om möglich schade aan de kookplaat te voorkomen, voert u de installmentie zoals aangegeven in schema 6 UIT:

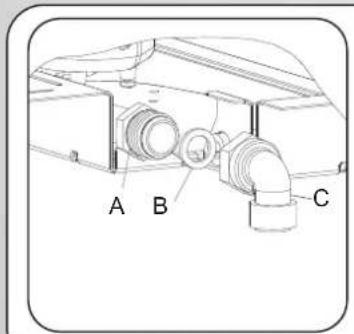

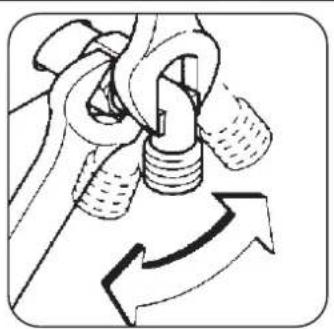

1) zoals weergegeven in het schema, monteer de delen achtereenvolgens:
A: cilindrische mannelijke adaptor
B: afdichting

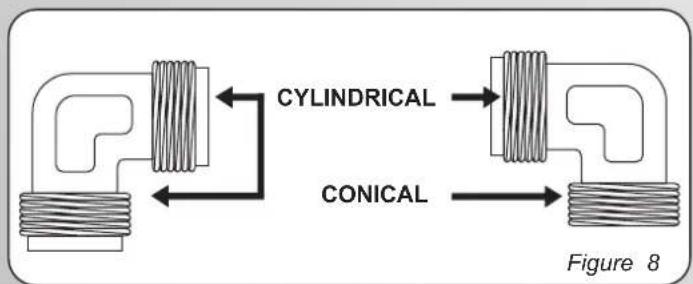

C: vrouwelijkke gasadaptor cilindrisch-conisch of cilindrisch-cilindrisch
2) Draai de dichtingen vast. Denk eraan de buizen in positie te zetten.

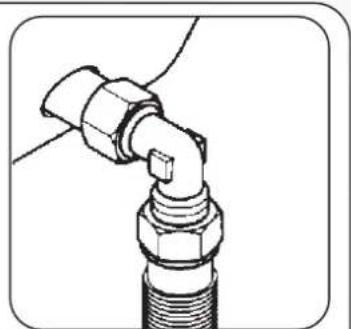

3) Bevestig de aansluiting C met het gasnet met een vaste buis of flexibel staal.
Belangrijk: controller nadat u alle installmentie handelingen heeft verricht de aansluitpunten op een goede aflsiting. Gebruik hiervoor een zeepsopje. Nooit een vlam. Controller ook of de flexibile slang Niet in aanraking komt met bewegende delen van de keulenmeubelen zoals een lade zodate slang worden beschadigd.
Let op: als u een gaseur ruikt die uit het toestel lijkt te komen, schakel dan onmiddelijk de gastroevoer zich en bel een gekwalificeerde person. Ga Niet op zoek maar een leuk met een vlam.
Om de kookplaat aan een andere gassoort aan te passen, dient u de volgende handelingen uit te voeren.
verwijder pannendrager en branders

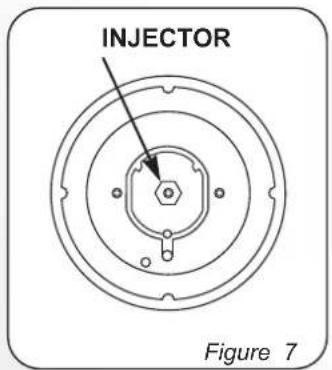

— gebruik de bijgeleverde pijpsleutel (7mm) om via de opening (fig. 7) van de branders bij de branderbasis te komen
—draai de inspuieter los en verrangcke doer het passende type (zie tabel gasverbruik)
Schroef de inspuiter goed vast
Stel de brander af.
Zet de pannendrages en branders terug op hun plaats.
2.4. AFSTellen VAN DE BRANDERS
Na het aansteken van de brander, draait u de bedieningsknop op de laagste stand en verwijder de bedieningsknop, die gemakkelijk kan worden verwijderd met lichte druk.

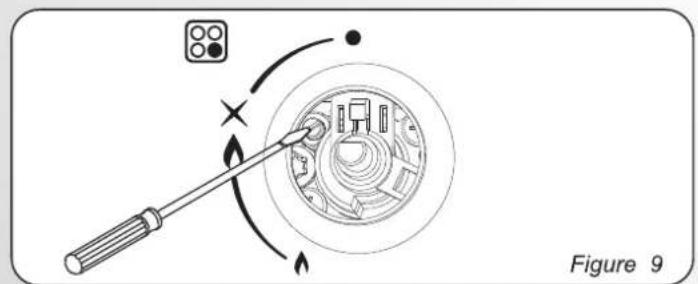

Met eenkleine 'terminal' type schroevendraaier, kan het waakvlamschroeije worden aangepast (figuur 9).Door deze schroef in wijzerzin te draaien, vermindert het debiet van de vlam, door het draaien in gegenwijzerzin, verhoegt het debiet. Gebruik deze instelling om een vlam te verkrijgen van ongeveer 3 tot 4 mm lang, en verrang de bedieningsknop. Wanner het beschikbare gas butaan of propaan is (flessen gas), moet het waakvlamschroeije in wijzerzin worden gedraaid tot op het einde.
Zodra u klaar bent met de aanpassing van de vlam van de gasbrander, verrangt u het oude typeplaatje door het neue type geinstalleerd gas (meegeleverd met formuis).
3. GEBRUIK VAN DE KOOKPLAAT
Dit apparaat is ontwikeld en geprodueerd voor koken bij huishoudelijk gebruik. Elke andere vorm van gebruik is onjuist en derhalve gevaarlijk.
De fabrikant kan nicht aansprakelijk worden gesteld voor eventuele schade veroorzaakt door onjuist, onredelijk en onverantwoord gebruik.
Kinderenjongerdan8jaar moetenopveiligefafstandworden gehonden,tenzijcontinubewaakt.Ditapparaatisneitbedoeld Voor gebruikdoorpersonen(inclusiefkinderen)meteenlichamelijke,zintuiglijkeofverstandelijkhandicapofmetegebrekaanervaring enkennis,tenzijzeijnopgeleidenbegeleidinhetgebruikvan het apparaatdooreenpersoondieverantwoordelijkismoorhun veiligheid.
Bij het koken met vet of olie, loop Niet weg van de kookplaat. Oververhitte vetten of oliën+kunnen snel ontbranden.Probeer nooit een brand met water te blussen, maar schakel eerst het toestel uit en bedek de vlam met een deksel of een branddeken. Tijdens de werkig van de kookplaat, kunnen bereikbare delen zeer heet worden, dus het is aan te raden omjonge kinderen te verwijderen.Kinderen moeten onder toezicht worden gehouden zodiaat ze Niet met het apparaat gaan spelen.
Om de brander aan te steken, houdt u eerst een vlam bij de brander en drukt u de knop maar beneden en draait u de knop gegen de wijzers van de klok in tot maximum.
Als u de branders lange hijt nicht gebruikt heeft, kan hetijken dat er een beetje lucht in de gasbuizen zit.
Houdt er rekening mee dat de ontsteking dan ie's longer kan duren.
Voor apparaten met een elektronische onsteking geldt het volgende:
Druk en draai de knop gegen de klok inaar het * symbool. Ontsteek de brander door het indrukken van een ontstekingsknop. Bij een kookplaat met een automatische ontsteking hoeft u slechts de knop in te drukken en cervolgens waar het * symbool te draaien. De vonkontsteking werkt continu zolang de knop worden ingedrukt. Wanner de vlam Niet binnen 5 seconden is ontstoken draai de knop terug maar nul en herhaal de procedure. Voor modellen uitgevoerd met een veiligheidsventiel, welke de gastoevoer aflsuit wanner de vlam gedoofd is, worden de branders op bezelfde manier ontstoken. Het is belangrijk om de knop 5 a 6 seconden ingedrukt te houden nadat de vlam ontstoken is.
Daarna zal de vlam blijven branden.
LET OP: Voordat de kookplaat worden gebruikt dient u er zeker van teijken dat de branders en branderdeksels op een correcte wijze zichen geplaatst.
Voor optimaal gebruik van de branders raden wij u aan pannen te gebruiken die bij de branders passen.
Om de branders optimaal te benutten, raden wij u aan pannen te gebruiken waarvan de diameter nicht kleiner is dan hieronder aangeduid:

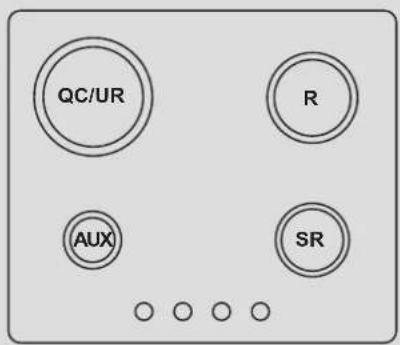

Table A
| Brander Type | Ø pannen (cm) | Vermo-gen (kW) | G20/20 mbar (methane) | G30/28-30 mbar (LPG) |
| AUX Aux | 12 - 18 | 1,00 | 95 l/h | 73 g/h |
| SR Half snel | 18 - 24 | 1,75 | 167 l/h | 127 g/h |
| R Snel | 24 - 26 | 2,50 | 238 l/h | 182 g/h |
| UR Brander Zeer Snel | 24 - 28 | 3,50 | 333 l/h | 255 g/h |
| QC 4 kronen | 24 - 28 | 4,00 | 381 l/h | 291 g/h |
In het geval dat ukleinere pannen wilt gebruiken, dient u zich er van te verzekeren dat u de vlam zo instelt dat deze net de onderzijde van de pan raakt. Het gebruik van holle of bolle pannen worden ernstig afgeraden.
WAARSCHUWING: in het geval dat de vlam een keer te groot wordt, draai dan de knop zich en wacht minstens 1 minuut alvorens u de gaspit werk ontsteekt.
Als na verloop vanijd de gaskranen moeilijk vast te draaien zich, is het moodzakelijk deze te smeren. Dit kan enkel worden uitgevoerd door een erkende technicus.
4. ONDERHOUD EN REINIGEN
Voordat u gaat demonteren of schoonmaken dient u de stroomvoorziening af te sluiten door de stekker uit het stopcontact te halen of de stroomtoevoer via de zekering af te sluiten. Zorg ervoor dat het apparatusaat volledig is afgekoeld.
Reinig de geemailierde, verchroomde en geverfde delen met handwarm water en met een Niet agressieve allesreiniger.
Gebruik voor de roestvrijstalen delen een rvs reiniger die gewoon in de winkel verkrijgbaar is.
Aluminium kunt u het Beste reinigen door eerst met een met olie doordrenkte doeck te poetsen en dit cervolgens met een alcoholhoudend middel af te nemen.
Gebruikijdens het schoonmaken nooit: schuurmiddelen, bijtende schoonmaakmiddelen, bleekmiddel of zuren.
Voorkom dat er op de geemailderde, roestvrijstalen of givernde delen zuren blijven liggen (azingin, citroensap etc.)
De brandervoet kutu reinigen met water en allesreinger. Als u de oorspronkelijke glans terug wilt krijgen, kutu een speciaal schoonmaakmiddel voor aluminiumlegeringen gebruiken.
De branderdeksen, gemaakt van staal met@emaille, kut u reinigen in warm water met reinigingsmiddel. U dient alle aangekoekte deeltjes te verwijden die onregelmatigheid in de vlam hunnen veroorzaken. Na het reinigen要去en brandervoet en branderdeksel goed worden gedroogd. Let hierbij op de buisjes in de brandervoet. Zet daarna de branders zorgvuldig op hunplaats.
LET OP: Zorg er voor dat na het schoonmaken de branders op de juisteplaats zitten en dat het branderdeksel goed op de brandervoet zit. Dit om een slecht vlambeeld en schade aan de brandervoet te voorkomen.
Het worden aanbevolen om alles wat kan smelten zoals plastiek, suiker of producten met een hoog suikergehalte weg te honden van de kookplaat.
- Neem eenaar druppels van een specifiek reinigingsmiddel voor glazen oppervlakken
- Wrijf met kracht op de verwulde onderdelen, indien möglich, met een zachte doeck of eenlicht vochtige papieren doeck
-Droog met een zachte doek of keukenpapier totdat het oppervlak schoon is. Indien erna nog steeds vlekken blijven : - neem opnieuw een doek met een paar druppels glasreiniger
- verwijder de vlekken met een schraper in een hoek van 30^ tot er geen hardnekkige vlekken meer zich
- Veeg met een zachte doek of keukenpapier droog totdat het oppervlak schoon is
- Herhaal indien nodig
het gebruik van het scheermes of schraper kan het oppervlak Niet beschadigen indien een hoek van 30^ worden gespecteerd. Hou het mes buiten het bereik van kinderen.
Tips: Regelmatig reinigen is van essentieel belang om een beschermlaag te latent die krassen en slijtage voorkomt. Zorg ervoor dat het oppervlak schoon is voordat u de kookplaat opnieuw gebruikt Om sporen van water en kalksteen te verwijderen, wacht tot de planta is afgekoeld en gebruik eenaar druppels witte azijn of citroensap. Veeg tenslotte de druppels weg met een papieren doek en eenaar druppels van het specifieke product.
Het kan tatsächelijk gebeuren dat er met uw kookplaat iets nicht in orde is. Alvorens de service Dienst te bellen (in het geval dat de kookplaat Niet goed werkt):
— controller of de stekker juist is aangesloten en in het stopcontact zit;
— controller of de gastoevoer goed is.
In het geval dat er iets Niet functioneert, haal dan de stroom van het apparaat. Maak het apparaat in geen geval open maar neem contact op met de Technische Dienst.
6. MILIEUBESCHERMING
Dit apparatus is gemarkeerd volgens de Europese norm 2012/19/EU inzake Afval van elektrisch en elektronisch apparatusur (WEEE). WEEE bevat zowel verontreinigende substanties (die negatieve gevolgen op het milieu kunnen生態) en basiscomponenten (die hergebruikt kunnen worden). Het is belangrijk om WEEE aan bepaalde
behandelingen te onderwerpen om alle verruilende onderdelen te verwijderen en op juist wijze afstand van te doen, en alle materialen te herstellen en te recyclen.
Particulieren können hier een belangrijke rol in spelen door te zorgen dat een WEEE geen milieukwestie worden; het is essentieel de volgende basisregels te volgen:
- WEEE mag Niet als huishoudelijk afval worden beschouwd.
- WEEE moet worden overhandigd aan relevante inzamelpunten die worden beheerd door de gemeente of door geregistreede bedrijven. In veel landen bestaat er voor große WEEE een ophaaldienst.
- Als u een/New apparaat koopt, kan het oude bij de leverancier worden ingeleverd, welke het Gratis bij u moet afhalen op een eén-opéén basis, zolang het apparaat van soortgelijk type is endezelfde functies heeft als de geleverde apparatuur.
Conformiteitsverklaring :
Door hetplaatsen van de marking op dit product, verklaren wij, op once eigenverantwoordelijkheid, alle Europeseveiligheids-, gezondheids- en milieu-eisen na te leven opgesteld in de regelgeving geldig voor dit product.
Dit toestel is conform aan de normen vastgelegd in de richtlij CEE89/109 (voor wat betreft de onderdelen die in contact komen met voedingsmiddelen).
Table 1

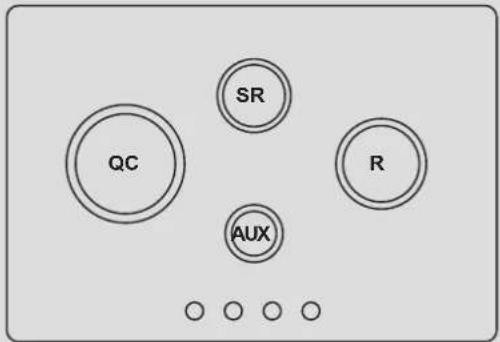

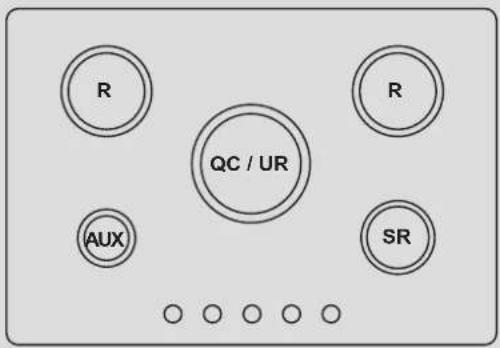

| INBOUW KOOKPLATEN | |||||
| Branders | 1 | 1 | 2 | 3 | 2 |
| 4 gasQC / R / SR / AUX | 4 gasR / 2SR / AUX | 5 gasQC / 2R / SR / AUX | 4 gasQC / R / SR / AUX | 5 gasUR / 2R / SR / AUX | |
| Type / Referentie | S67 / HBGPL2X | S67 / HBGPL2X | S67 / HBGPL2X | S67 / HBGPL2X | S67 / HBGPL2X |
| Beveiliging | JA | JA | JA | JA | JA |
| Brander Aux (AUX Ø 50 mm) | 1 | 1 | 1 | 1 | 1 |
| Brander 4 kronen (QC Ø 135 mm) | 1 | - | 1 | 1 | - |
| Brander Zeer Snel (UR Ø 110 mm) | - | - | - | - | 1 |
| Brander Half Snel (SR Ø 75 mm) | 1 | 2 | 1 | 1 | 1 |
| Brander Snel (R Ø 100 mm) | 1 | 1 | 2 | 1 | 1 |
| Gastype geinstalleerd / vermogen: | |||||
| Vermogen: | 9.25 kW | 7.00 kW | 11.75 kW | 9.25 kW | 11.25 kW |
| G 20/20 mbar (methane) | 881 L/h | 666 L/h | 1119 L/h | 881 L/h | 1071 L/h |
| G 30/28-30 mbar (LPG) | 673 g/h | 509 g/h | 854 g/h | 673 g/h | 818 g/h |
| Installatie klasse | 3 | 3 | 3 | 3 | 3 |
| Spanning (V) /Frequentie (Hz) | 220-240 V / 50-60 Hz | 220-240 V / 50-60 Hz | 220-240 V / 50-60 Hz | 220-240 V / 50-60 Hz | 220-240 V / 50-60 Hz |
| Elektrisch vermogen | 15 W | 15 W | 15 W | 15 W | 15 W |
| Ontsteking | JA | JA | JA | JA | JA |
| Afmeting product (mmxmm) | 595 x 510 | 595 x 510 | 745 x 510 | 745 x 510 | 745 x 510 |
Die toestel is bestemd voor huishoudelijk gebruik, Niet voor professioneel gebruik.
123
GAS TYPEHOBS
II2HS3B/P
HU
| Gaz tipusa | G20 | ||
| Gaz nyomasa | 25 mbar | ||
| P (Kw) | Ø mm | ||
| Max (kW) | Min (kW) | ||
| AUX | 1.10 | 0.25 | 0.72 X |
| SR | 1.90 | 0.40 | 0.97 Z |
| R | 2.70 | 0.60 | 1.09 Y |
| UR | 3.80 | 1.20 | 1.40 H3 |
| QC | 4.00 | 1.90 | 1.41 |
| Gaz tipusa | G25.1 | ||
| Gaz nyomasa | 25 mbar | ||
| P (Kw) | Ø mm | ||
| Max (kW) | Min (kW) | ||
| AUX | 1.00 | 0.25 | 0.72 F1 |
| SR | 1.75 | 0.40 | 0.98 Y |
| R | 2.40 | 0.60 | 1.15 F2 |
| UR | 3.50 | 1.20 | 1.49 H3 |
| QC | 3.50 | 1.75 | 1.45 |
| Gaz tipusa | G30 / G31 | ||
| Gaz nyomasa | 30 / 30 mbar | ||
| P (Kw) | Ø mm | ||
| Max (kW) | Min (kW) | ||
| AUX | 1.00 | 0.25 | 0.50 |
| SR | 1.75 | 0.40 | 0.65 |
| R | 2.50 | 0.60 | 0.80 |
| UR | 3.50 | 1.20 | 0.93 |
| QC | 4.00 | 1.75 | 0.99 |
WAARSCHUWING! Als het apparaat worden gebruikt in NL met G25 25 mbar gas, dient de KIT met code 35000251 uit de voorziening gebruikt te worden.
| Tipo di gas/Gas type/Gassoort/Gasart/Type de gaz/ Tipo de gás/Túttóç αεpiou/Gaz type | G20 | ||
| Pressione gas/Gas pressure/Pression gaz/Gasdruck/Presion gas/Πιεοη του αεpiou/Pressão gás/Tlak gasa/Tlak plina/Cisnienie gazu/Gáznyomása | 20 mbar | ||
| P (Kw) | |||
| Max (kW) | Min (kW) | Ø mm | |
| AUX | 1.00 | 0.25 | 0.72 X |
| SR | 1.75 | 0.40 | 0.97 Z |
| R | 2.50 | 0.60 | 1.09 Y |
| UR | 3.50 | 1.20 | 1.40 H3 |
| QC | 4.00 | 1.75 | 1.45 |
| Tipo di gas/Gas type/Gassoort/Gasart/Type de gaz/ Tipo de gás/Túttóç αεpiou/Typo de gás/Gaz type/Vrsta plina/Pritisk plina/Typ gazu/Rodzaj gazu | G30 / G31 | ||
| Pressione gas/Gas pressure/Pression gaz/Gasdruck/Presion gas/Πιεοη του αεpiou/Pressão gás/Tlak gasa/Tlak plina/Cisnienie gazu/Gáznyomása | 30/30 mbar | ||
| P (Kw) | |||
| Max (kW) | Min (kW) | Ø mm | |
| AUX | 1.00 | 0.25 | 0.50 |
| SR | 1.75 | 0.40 | 0.65 |
| R | 2.50 | 0.60 | 0.80 |
| UR | 3.50 | 1.20 | 0.93 |
| QC | 4.00 | 1.75 | 0.99 |
II 2E 3B/P
DE
| Tipodi gas/Gas type/Gassoort/Gasart/Type de gaz | G20 | ||
| Pressione gas/Gas pressure/Pressure gaz/Gasdruck/Presion gas | 20 mbar | ||
| P (Kw) | |||
| Max (kW) | Min (kW) | Ø mm | |
| AUX | 1.00 | 0.25 | 0.72 X |
| SR | 1.75 | 0.40 | 0.97 Z |
| R | 2.50 | 0.60 | 1.09 Y |
| UR | 3.50 | 1.20 | 1.40 H3 |
| QC | 4.00 | 1.75 | 1.45 |
| Tipodi gas/Gas type/Gassoort/Gasart/Type de gaz | G30 / G31 | ||
| Pressione gas/Gas pressure/Pressure gaz/Gasdruck/Presion gas | 50/50 mbar | ||
| P (Kw) | |||
| Max (kW) | Min (kW) | ||
| AUX | 1.00 | 0.25 | 0.43 H2 |
| SR | 1.75 | 0.40 | 0.58 M |
| R | 2.50 | 0.60 | 0.68 S |
| UR | 3.50 | 1.20 | 0.73 F4 |
| QC | 4.00 | 2.20 | 0.89 |
De fabrikant stelt zich nicht aansprakelijk voor eventuele drukfouten in deze brochure. Kleine veranderingen en technische ontwikkelingen zijn voorbehonden.
