| Typ produktu | Vestavná plynová varná deska |
| Značka | Hoover |
| Model | HGH64SCE W |
| Rozměry (Š x H) | 595 x 510 mm |
| Počet hořáků | 4 (čtyřnásobný korunový, rychlý, polorychlý, pomocný) |
| Typ plynu | Zemní plyn (G20) nebo butan/propan (G30) |
| Celkový výkon plynu | 9,25 kW (G20) / 673 g/h (G30) |
| Elektrické napájení | 220-240 V / 50-60 Hz |
| Elektrický výkon | 15 W |
| Zapalování | Integrované elektronické |
| Plynová bezpečnost | Termočlánek (automatické vypnutí při zhasnutí plamene) |
| Materiál povrchu | Nerezová ocel / Smalt |
| Rošty | Chromované, odnímatelné |
| Třída instalace | 3 |
| Vyžadované větrání | Ano, přirozený nebo mechanický odtah (odsavač) |
| Údržba | Čištění mýdlovou vodou, vyhněte se abrazivním prostředkům |
| Bezpečnostní pokyny | Nedotýkejte se horkých povrchů, nepoužívejte parní čistič, nenechávejte bez dozoru |
| Náhradní díly | K dispozici u poprodejního servisu |
| Určené použití | Pouze pro domácí použití |
| Země shody | Evropská unie (symbol CE) |
Často kladené otázky - HGH64SCE W HOOVER
Dotazy uživatelů ohledně HGH64SCE W HOOVER
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Sporák ve formátu PDF zdarma! Najděte svůj návod HGH64SCE W - HOOVER a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. HGH64SCE W značky HOOVER.
NÁVOD K OBSLUZE HGH64SCE W HOOVER
Bezpečnostní Pokyny 13
1. Pokyny pro instalatéra 14
1.1 Vestavba 14
1.2 Vhodné misto instalace 14
2.1.Pripojeni k elektrické siti 14
2.2.Pripojeniplnu 14
2.3.Zmena varne desky na jiny druh plynu 15
2.4. Nastaveni minimaliho plamene 15
3. Pouziti varne desky 15
3.1.Pouziti plynového hořaku 15
4.Udrzba a ciysteni 15
5.Servis. 15
6. Ochrana zivotniho prostre15
CONTENIDO
ES

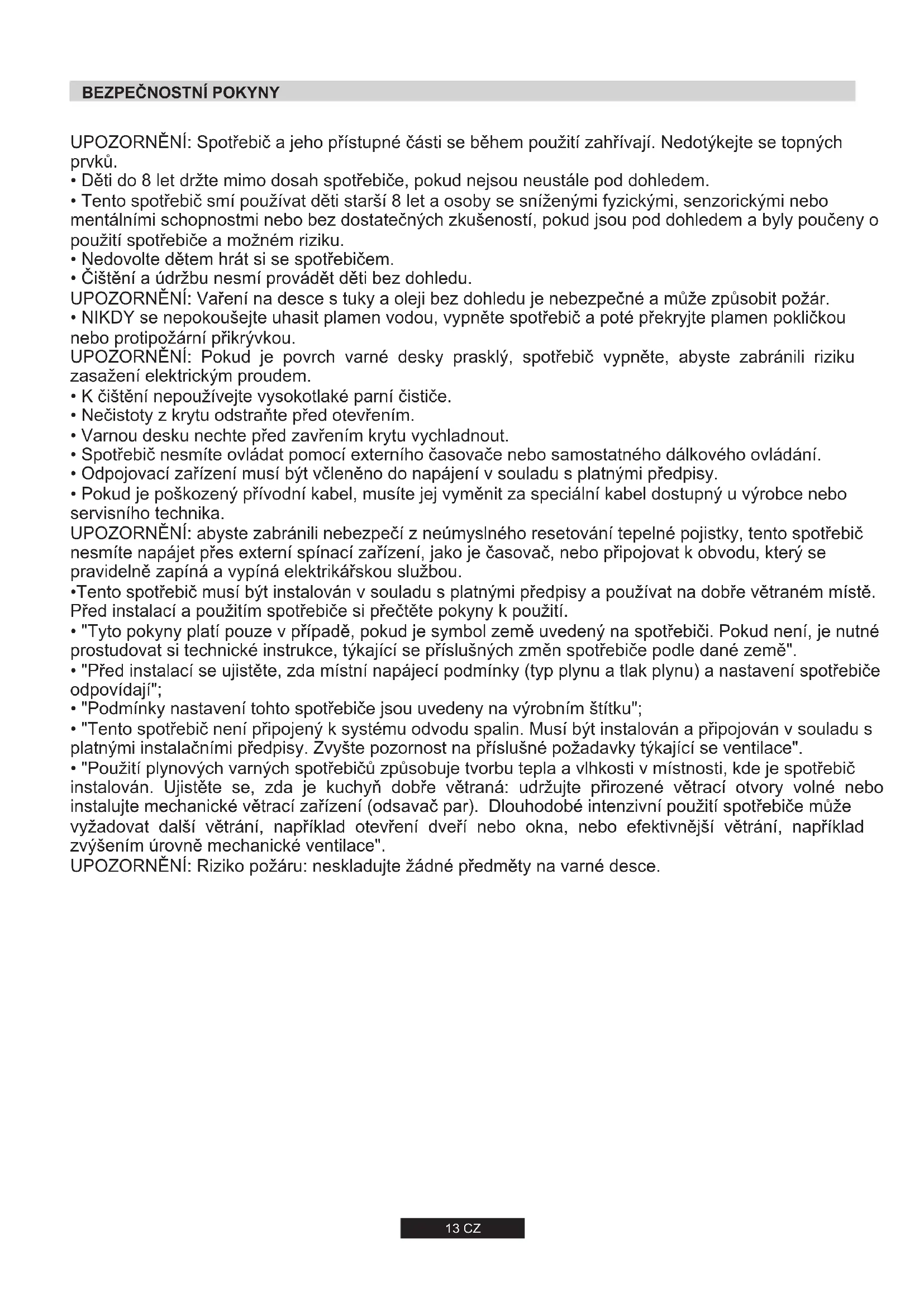

UPOZORNENI: Spotbreič a jeho pristupné casti se během použití zahrivaji. Nedotykejte se topnych prvkú.
- Děti do 8 let držte mimo dosah spotřebiče,Pokud nejsou neustále pod dohledem.
- Tento spotbrebič smí používat déti starši 8 let a osoby se snizenymi fyzickými, senzorickými nebo mentalními schopnostmi nebo bez dostatečněch zkušeností,Pokud jsou pod dohledem a byly poučeny o použití spotbrebiče a možnérn riziku.
Nedovolte detem hrat si se spotrebicem.
Cisteni a udrzbu nesmi provadet deti bez dohledu.
UPOZORNENi: VaReni na desce s tuky a oleji bez dohledu je nebezpecné a muze zpuosit pozar.
- NIKDY se nepokousejte uhasit plamen vodou, vypněte spotřebic a poté prekryjte plamenPoklickou nebo protipožární prikrávkou.
UPOZORNENI: Pokud je povrch varné desky prasklý, spotřebic vypněte, abyste zabránili riziku zasaženi elektrickým proudem.
K cisteni nepouziveje vysokotlaké parni cistice.
- Necistoty z krytu odstrante préd otevřením.
- Varnou desku nechte préd zavřením krytu vychladnout.
- Spotbrebič nesmite ovládat pomoci externího chasovace nebo samostatného dalkovoého ovládání.
- Odpojovaci zaireneni musi byt vcleneno do napajeni v souladus platnymi prdepisy.
- Pokud je poskozený prívodníkabel, musité jej vyměnit za speziálníkabel dostupné u vyrobce nebo servisniho technika.
UPOZORNÉNÍ: abyste zabrànili nebezpečí z neúmyslného resetování tepelné pojistky, tento spotřebić nesmíté napajet prěs externí spinaci zařizení, jak je chasovac, nebo pripojovat k obvodu, který se pravidelné zapíná a vypíná elektrárskou službou.
Tento spotbreic musi byt instalovan v souladu s platnymi prdepisy a pouzivat na dobre vetraned miste. Pred instalaci a pouzitim spotbreicse si prectetePokyny k pouziti.
- "Tyto pokyny plati pouze v pripadé,Pokud je symbol zeme uvedeny na spotbrebiči. Pokud není,je nutné prostudovat si technické instrukce,tykajici se prišluśnych zmen spotbrebiče podle dané zeme".
- "Před instalaci se ujistěte, zda místné napajeci podmíky (typ plynu a tlak plynu) a nastavení spotřebiece odpovídaji";
- "Podminky nastavení tohto spotřebiče jsou uvedeny na vyrobním štítku";
- "Tento spotbrebič není pripojený k systému odvodu spalin. Musí byt instalován a pripojovan v souladu s platnými instalacniimi predpísy. Zvysté pozornost na príslusné požadaky tykajíci se ventilace".
- "Použiti plynovych varnych spotbrebiču zpúsobuje tvorbu tepla a vlhosti v mistnosti, kde je spotbrebič instalován. Ujistěte se, zda je kuchyn dobře vetráná: udržujte prirozené vetraci otvory volné nebo instalujte mechanické vetrác zařizení (odsavač par). Dlouhodobé intenszivné použití spotbrebiče muzě vyžadovat dalši vetrání, napřiklad otevřeni dveří nebo okna, nebo efektivenějsi vetrání, napřiklad zvyşením urovně mechanické ventilace".
UPOZORNÉNÍ: Riziko požáru: neskladujte Žádné prédměty na varné desce.
1. POKNY PRO INSTALATÉRA
INSTALACE DOMÁCÍCH SPOTREBICU MÜZE BYT SLOZITA OPERACE, KTERÁ, POKUD NENI PROVEDENA SPRÁVNE, MÜZE VÁNZÉ OHROZIT BEZPEÇNOST UZIVATELE. Z TOHOTO DUVODU POZAJE T O INSTALACI KVALIFIKOVANEHO SERVISNIHO TECHNIKA, KTERY INSTALACI PROVEDE PODLE PLATNYCH PRDPISU. V PRIPADE NEOPRAVINÉNE INSTALACE VYROBCE NENSE ZADNOU ODPOVEDNOST ZA TECHNICKÉ ZAVADY VYROBKU, KTERÉ MOHOU VEST KE POSKOZENI VYROBKU NEBO ZRANÉNI OSOB.
1.1 VESTAVBA
Varnou desku lze instalovat do pracovni desky, ktera je z teplu odolného materialu do 100^ a ma tlouštku 25-45 mm. Rozměry výřezu v pracovni desce jsou na obrázku 2.
Pokud je varna deska pripevné na k nabytku na kterékoli strane, vzdalenost mezi varnou deskou a nabytkem musi byt nejmene 15 cm (viz obrazek 4); zatimco vzdalenost mezi varnou deskou a zadni stenou musi byt nejmene 5,5 cm.
Vzdalenost mezi varnou deskou a spotrebicem nad ní (napr. odsavac par) musi byt nejmene 70 cm (obrázek 4).
Pokud neni volny prostor mezi varnou deskou a skrifkou pod ní, je nutné instalovat vchodné mezidno (dřevené nebo z podobného materialú) (obrázek 3).
Pokud je 60 cm varna deska nad troubou, ktera neni vybavena chladicim ventilatorem, doporučujeme udělat větraci olvory v nábytku pro zajistění správné ventilace.
Velikost otvoru musi byt nejmene 300 cm2 a umisteni podle obrazku 5.
Pokud je 75 cm varna deska nad troubou, musi byt pridan chladici Ventilator.
PLynové spotřebieče produktu teplo a vlhost v mistě instalace. Z tohoto duvodu musite zajistit dostatečnou ventilaci udržením volnych přirozeních otvorů nebo instalaci odsavace.
Intenzivni a dlouhodobé pouziti spotrebice muze vyzadovat extra ventilaci, jak je otevrefi okna nebo zvyfeni vykonu ventilatoru,Pokud je.
Pokud nelze instalovat odsavač, je nutné instalovat ventilátor do vějši stěny nebo okna. Elektrický ventilátor musí byt schopné vyměnit vžduch 3-5 nasobku objemu kuchné každou hodinu, instalatér musí dodržovat platné pravidla.
2.1. PRIPOJENI K ELEKTRICKÉ SITI
Zkontrolujte data na vyrobnim stitku, na vnejsi strane pristroje, pro kontrlu, zda napeti odpovida napeti elektricke sife. Prid pripojenim zkontrolujte uzemeni. Tento spotrebič musi byt uzemenny. Pokud tutopo podminku nesplnite, vyrobce nenese zadnou opdovednost za poškozeni spotrebične nebo urazy osob. Pokud privodni kabel není vybavený zastrokou, pripojte vchodnou zastroku podle udaju na vyrobnim stitku.
Uzemovaci systém je barevné označený Žlutozelenou. Zástrčka musí zustat i po instalaci snadno pristupné.
Pokud je varná deska prípojená prímo k elektrické siti, musité instalovat odpojovaci zařizeni. Pokud se poškodi privodni kabel, musi jej vyměnit kvalifikovaný servisné technik, aby se zabránilo moznému nebezpečí.
Uzemovaci vodic (zutozeleny) musi byt nejmene o 10 mm dels nez zivy a neutraln i vodic. Pouijte vchodny kabel podle parametr vykonu trouby. Zkontrolujte vyrobni stitek a ujistete se, zd je privodni kabeltypu 3× 0.75mm^2 H05RR-F.
Napajeni
Pokud spotřebic není vybaven privodním kabelem se zástrčkou, nebo jiným typem odpojovaciho ažerení nabizejicim odstup kontaktu v odpojeném stavu podle požadavku proti prepěti lll kategorie, musité uskutečnit toto pripojení podle platněch směrnic.
2.2. PRIPOJENI PLYNU
TytoPokyny jsou pro kvalifikovaného technika, instalace musi byt v souladus národními prédpisy.
Vyrobní Štěk na varné desc definuje typ plynu, pro ktery je navržěna. Připojeni k hlavni prípojce plynu nebo k plynové lávni muže být provedeno po oveřeni, ze je vchodné protypřivaděného plynu. Pokud není správné regulovany, viz poukyny v nasledujicich odstavcích pro upravu nastaveni.
Pro tekuty plyn (plyn v lahvi) pouzijte regulator tlaku plynu vyhovujici mezinarodnim standardum.
Nekteré modely jsou vybavené kónickou pripojkou pro instalace v zemich, kde je tento typ povinny; v obrázku 8 je popsané jak rozeznat ruzné typy spoju (CY = cylindrický, CO = kónicky). V kaźdem pripadé, cylindrická cást pripojeni musi byt pripojená k varné desce.
Pokud pripojute varnou desku k pripojce plynu pomoci ohebné hadice, zajistete, aby maximáni delka hadice nepresahovala 2 metry.
Flexibilín trabku je nutné pripevniţak, aby neprišla do kontaktu s pohyblivymi dily skřínký (např.suplikem) a neprecházela prěpriš uzké prostory.
Abyste zabrani moznemu nebezpeci, provedte instalaci v nasledujicim poafi (obrazek 6):
1) Podle obrazku sestavte dily v poradi:
A: 1/2 cylindricky adaptor,
B:1/2 tésnéni,
C: 1/2 könicky-cylindricky nebo cylindrickycylindricky adaptor plynu
2) Utahne spoje klestemi, umistete trubky do spravne pozice.
3) Pripevnete dil C k hlavnipripojce plynu pomoci pevné medenetrubky nebo ohebné ocelovo trabky.
DULEZITE: provedte konecnou kontrolu tesnosti spoju pomoci roztoku vody a saponatu. Nikdy nepouzivejte plamen. Take se uistete, zda ohebná trabka neni v kontaktu s pohyblivymi dily skrinky (napr. suplikem) a neni instalovaná v misté, kde se muze poskodit.
Upozorneni: Pokud uciite plyn v okoli spotbrebiče, okamžite vypněte prívod plynu a kontaktujte servisniho technika. Nepokoušte se najit unik plynu pomoci plamene.
2.3.ZMENA VARNE DESKY NA JINY DRUH PLYNU
Pro upravu varne desky na jiny typ plynu provede nasledujici kroky:
-sejmete mrizya hoarky
vlozte klic (7 mm) do podlozky hořaku (obrázek 7)
- vysroubujte trysku a nahradte vhodnou pro dany typouozivaného plynu (viz tabulku typu Plynu)
2.4. NASTAVENÍ MINIMÁLNIHO PLAMENE
Po zapaleni horaku, otocte ovladacim knoflikem na minimalin nestaveni a pote sejmte ovladaci knoflik (muzete jej sejmout jemnym potazenim).
Pomoci maleho sroubovaku nastavte regulačni sroub podle obrázku 9. Otočinem sroubu ve směru hodinovych rucicek snižite plamen, otočem proti směru hodinovych rucicek plamen zvětsite. Pomoci tohoto nastaveni nastavne plamen o delce příblžné 3 až 4 a poté nasadte ovladaci knofík.
Pokud je dodávaný plyn LPG (plyn v láhvič) - šroub pro nastavení počatečniho plamene musité otočit ve směru hodinovych rucicek do konce.
Po dokončeni nastaveni plynu nahradte vyrobni štǐtek typem plynu za nový, podle instalovaného plynu.
3.POUZITI VARNE DESKY
Tento spotbrebi' se musi pouzivat pouze k ucelum, pro ktere byl navrzeny a to pro vafeni v domacnosti. Jakekoli jine pouziti je nespravne a muze byt nebezpecné. Vyrobce nenese zdnou odpovednost za poskozené vyplyvajici z nespravnego pouziti tohoto spotbrebi'
3.1.POUZITIPLYNOVEHOHRAKU
K zapälen ho rákú prilozte zrodj otevřeného plamene k ho rákú, stisknéte a otočte knoflikem ovládání plynu proti směru hodinovych ručícek.
Pokud jste hořák nepoužívali několik dni, pred zapálením počejte několik sekund, toto odstrani pritomný vzduch v trubkach.
Pro spotfebié s elektrickym zapalovánim provedte následující kroky:
- stiskněte a otočte knoflik proti směru hodinovych ručíček na symbol Zapálení.
- zapalte hořák stisknutím tlacítka jiskřeni.
Pro varne desky vybavené automatickym zapalovanim pouze stisknete a otocte knoflik na symbol zapaleni.
System Zapalovani opakuje jiskreni, dokud drzite stisk Nuti ovladacij knoflik.
Pokud se horák nezapálí do 5 sekund, otočte knoflik na pozici 0 a postup opakujite.
Pro modely vybavené bezpečnostním ventilem (ktery vypne prívod plynu v pripadě nahodného zhasnuti plamene) se horák zapaluje podle vyše uvedeného postupu, ale knoflik musite držet stisknuty 6 sekund po zapaleni plamene.
UPOZORNENI:
Pred zapnutim varne desky se ujistete, zda jsou hoRAky a viCKa hoRaku spravne nasazené.
VSEOBECNE POKNY
Pro nejlepsi vysledky pouziveje t nadobis rovnym dne, kterevyhovuji prumru horaku. Tabulka A.
| Typ hořáku | Ø pánev (cm) | Výkon (kW) | G20/20 mbar (Metan) | G30/28-30 mbar (LPG) |
| A Pomocný hořák | 12 - 18 | 1,00 | 95 l/h | 73 g/h |
| SR Púlrychly hořák | 18 - 24 | 1,75 | 167 l/h | 127 g/h |
| R Silné hořák | 24 - 26 | 2,50 | 238 l/h | 182 g/h |
| UR Ultra silné hořák | 24 - 28 | 3,50 | 333 l/h | 255 g/h |
| QC Dvooukruhový hořák | 24 - 28 | 4,00 | 381 l/h | 291 g/h |
Tabulka A
Pro mensi nádoby nastavte plyn tak, aby plamen nepresahoval za okraj dna nádoby. Nepouživejte nádoby s vypuklým dneM.
UPOZORNENI: Pokud plamen necekané zhasne, otocte knoflikem do pozice vypnuté a nepokousejte se jej zapalovat do 1 minuty.
Pokud se knoflik po letech pouziti otaci tezko, je nutne jej namazat. Tuto cinnost smi provadet pouze kvalifikovany technik.
4. UDRZBA A CISTENI
Pred ciisténim varne desky se ujistete, zda dostatecnveychladla. Odpojte zastrku od elektricke zasuvky nebo vypnete jistič.
Cisteni a udrzbu nesmi provadet deti bez dohledu.
K cišěné nepoužívejte drsné, korosivné prostředky, bělidna, nebo kyseliny. Vyhněte se jakýkoli kyselinám (citrónová šťáva, ocet, apod.) Na smaltovaném nebo nerezovém povrchu.
Pokud Čisté smaltovany, lakovaný nebo chromový povrch, použijte roztok saponátu a vody. Pro nerezovou ocel používejte vchodný Čistić prostředek.
Hóráky műzete Čistit vodou se saponátem. K obnovení púvodniho lesku použijte Čsisti nerezovou ocel. Po yvčistěné nechte hořáky vysusit a vrat'ne na své mistro.
Chromové mřížky a horáky
Chromové mǐžky a hořáky mají pri použitī tendenci ztmavnout. Toto je normálni a neodvratný fenomen, ale něma vliv na funkčnost varné desky. V pripadě potřeby jsou nahradní dily dostupné v servisinm středisku.
5. SERVIS
DriVe nez zavolate servis, zkontrolujte nasledujicl:
- je pripojena zastrcka k sitové zásuvce;
- neni problème v prípojce plynu.
Pokud nelze závadu odstranit: vypněte spotřebic, nedemontujte jej a kontaktujte autorizovane servísné středisko.
6. OCHRANA ZIVOTNIHO PROSTREDI
Tento spotfrebic je označen v souladu s evropskou smernici 2012/19/EU o odpadu z elektrického a elektronického zafrzení (WEEE). WEEE obsahuje jak škodlivé latky (které mohou vyvolat nepřznivý dopad naživotní prostřédí), tak i suroviny (které lze použít opakovaně). Je nutno používat SPECIALI zacházení vzhledem k WEEE, aby se všechny
nečistoty likvidovaly správně a bylo možno recyklovat všechny materiály.
Jednotlivci mohou hrat vyznamnou ulohu pri zajistovani toho, aby se z WEEE nestal ekologicky problem; je nezbytné dodržovat nektera zakladni pravidla:
- WEEE nelikvidujte jak bezny domovni oppad.
- WEEE prédevje na prisluśná sberná mista rǐzená městskymi urady nebo registrovanymi společnostmi. V rade zemi muže byt použiván systém domáciho odbéru velkych WEEE.
Kdyz kupujete novy spotrebic, muzete stary vratit prodejci, ktery jej musi zdarma odebrat na principu kus za kus, pokud jde o zafrzeni odpopvidajicho typu, ktere ma stejné funkce jakodadvané zafrzeni.
Prohlasei o shode
Umisténim značky na produkt deklarujeme na vlastni zodpovednost shodu se vsemi požadavky EU tykajími se bezpečnosti, zdravi a zivotniho prostředi, ktere jsou zakotveny v legislativě a tykaji se daného produktu.
Tento spotbrebic prichacejici do kontaktu s potravinami vyhovuje predpisum smernice EEC 89/109.
Vyrobce nenese zádnou odpovednost za neprednosti vyplvajici z tisku nebo prekladu v toto navodu. Vyhrazujeme si przyvo na změny vyrobku, včetné bodu o spotřebe, bez prěchodozího upozorněni, které nemaji vliv na funkčnost nebo bezpečnost vyrobku.
Tabulka 1
| Vestavné varné desky | |||||
| Hořák | 1 | 1 | 2 | 3 | 2 |
| 4 plynové QC / R / SR / AUX | 4 plynové R / 2 SR / AUX | 5 plynové QC / 2R / SR / AUX | 4 plynové QC / R / SR / AUX | 5 plynové UR / 2R / SR / AUX | |
| Typ / reference | S67 / HBGPL2X | S67 / HBGPL2X | S67 / HBGPL2X | S67 / HBGPL2X | S67 / HBGPL2X |
| Bezpečnostní zařízení | ANO | ANO | ANO | ANO | ANO |
| Pomocný hořák (A Ø 50 mm) | 1 | 1 | 1 | 1 | 1 |
| Dvouokruhový hořák (QC Ø 135 mm) | 1 | - | 1 | 1 | - |
| Ultra silný hořák (UR Ø 110 mm) | - | - | - | - | 1 |
| Normální hořák (SR Ø 75 mm) | 1 | 2 | 1 | 1 | 1 |
| Silný hořák (R Ø 100 mm) | 1 | 1 | 2 | 1 | 1 |
| Typ plynu/výkon: | |||||
| Výkon | 9.25 kW | 7.00 kW | 11.75 kW | 9.25 kW | 11.25 kW |
| G 20/20 mbar (metan) | 881 L/h | 666 L/h | 1119 L/h | 881 L/h | 1071 L/h |
| G 30/28-30 mbar (LPG) | 673 g/h | 509 g/h | 854 g/h | 673 g/h | 818 g/h |
| Instalačné třída | 3 | 3 | 3 | 3 | 3 |
| Napěti/frekventa V / Hz | 220-240 V / 50-60 Hz | 220-240 V / 50-60 Hz | 240 V / 50-60 Hz | 220-240 V / 50-60 Hz | 220-240 V / 50-60 Hz |
| Příkon | 15 W | 15 W | 15 W | 15 W | 15 W |
| Elektrické zapalování | ANO | ANO | ANO | ANO | ANO |
| Rozměry spotřebiče | 595 x 510 | 595 x 510 | 745 x 510 | 745 x 510 | 745 x 510 |
Tento spotbrebi je navrzeny pro nekomercn pouziti v domacosti.
Vyrobce nezodpovidza za nepresnosti obsazené v teto priruce vzniklé pri tisku nebo prekladu. Vyhrazujeme se pravo provadět upravy vyrobku podle potřeby, aniž by byly dotčeny charakteristiký vztahujíci se k bezpečnosti nebo provozu.
