GK564ONYA - Fornuis Pelgrim - Gratis gebruiksaanwijzing en handleiding

Producttype	Inbouw gaskookplaat
Merk	Pelgrim
Model	GK564ONYA
Aantal branders	4 (1 normaal klein, 1 normaal, 1 krachtig, 1 sudderbrander)
Afmetingen (B x D x H)	580 x 510 x 40 mm (ongeveer)
Netto gewicht	8 kg (ongeveer)
Gastoevoer	Aardgas (G20/G25) of LPG (G30/G31)
Elektrische voeding	230-240 V ~ 50/60 Hz, 1,1 VA
Totaal vermogen (aardgas)	6,95 kW
Vermogen krachtige brander	2800 W
Vermogen normale brander	1750 W
Vermogen normale kleine brander	1400 W
Vermogen sudderbrander	1000 W
Ontsteking	Ingebouwde piëzo-elektrische ontsteking met vlambeveiliging
Veiligheid	Vlambeveiliging (thermokoppel); automatische gasafsluiting bij uitdoving
Reiniging	Verwijderbare branders en roosters; glasplaat reinigbaar met speciale keramische reiniger
Wokbrander	Nee
Garantie	2 jaar (standaard fabrieksgarantie)
Repareerbaarheid	Originele reserveonderdelen beschikbaar via after-sales service
Gascategorie	II2L3B/P (NL) of II2E+3+ (BE)

Veelgestelde vragen - GK564ONYA Pelgrim

Hoe steek ik een brander aan op de Pelgrim GK564ONYA kookplaat?

Druk op de bedieningsknop van de gewenste brander en draai deze naar links naar de hoogste stand. De brander wordt piëzo-elektrisch ontstoken. Houd de knop 5 seconden ingedrukt om de vlambeveiliging te activeren.

Wat te doen als een brander niet ontsteekt?

Controleer of de branderdeksel correct is geplaatst, of de brander en de ontstekingskaars schoon en droog zijn. Zorg ervoor dat de hoofdgaskraan open is en de zekering niet is gesprongen. Als het probleem aanhoudt, neem dan contact op met de after-sales service.

Welke soorten gas kunnen met dit model worden gebruikt?

De kookplaat is geschikt voor aardgas (G20/G25) en LPG (G30/G31). Raadpleeg het typeplaatje voor het specifieke gastype voor uw land.

Hoe reinig ik de branders en de glasplaat?

Reinig de verwijderbare branders met een zachte spons en een mild reinigingsmiddel, plaats ze niet in de vaatwasser. Gebruik voor de glasplaat een speciale reiniger voor keramische kookplaten. Vermijd schuurpoeders en schuursponzen.

Heeft de kookplaat een kinderbeveiliging?

Nee, het model GK564ONYA is niet voorzien van een kinderbeveiliging. Alleen de GKT-modellen (met touchtoetsen) hebben deze functie.

Wat is het maximale vermogen van de krachtige brander?

De krachtige brander levert een maximaal vermogen van 2800 W (aardgas).

Kan ik de kookplaat boven een oven installeren?

Ja, maar gebruik een volledig metalen aansluitslang voor het gas. Houd de veiligheidsafstanden aan en zorg voor voldoende ventilatie.

Wat betekent de foutcode 'b' op het display?

De code 'b' geeft aan dat een brander is vergrendeld na drie mislukte ontstekingspogingen. Om te ontgrendelen, schakelt u de kookplaat uit en weer in door tegelijkertijd 2 seconden op de toetsen - en kinderbeveiliging (indien aanwezig) te drukken.

Welke diameter pan gebruiken op de branders?

Gebruik pannen met een diameter van minimaal 12 cm. Gebruik voor krachtige en wokbranders pannen met een platte en stabiele bodem.

Hoe kan ik reserveonderdelen krijgen voor mijn Pelgrim kookplaat?

Neem contact op met de Pelgrim after-sales service. Gebruik alleen originele onderdelen om de veiligheid en goede werking te garanderen.

GEBRUIKSAANWIJZING GK564ONYA Pelgrim

Handleiding gaskookplaat

Ontsteken en instellen 7

Bediening met tiptoets

Ontsteken en instellen 8

Automatisch uitschakelen van de branders 9

Kinderslot 10

Klok 11

Comfortabel koken

De kookplaat optimaal gebruiken 12

Wokbrander 12

Onderhoud

Algemeen 13

Reinigen 14

Storingen

Storingstabel 15

Installatie

Algemeen 17

Gasaansluiting 17

Elektrische aansluiting 17

Inbouwen 18

Verpakking en toestel afvoeren 23

Inleiding

Deze gaskookplaat is ontworpen voor de echte kookliefhebber. Dankzij de geintegreerde vonkontsteking ontsteekt en bedient u de branders met een hand. De gaskookplaat koppelt hoog rendement aan een minimum aan onvolledig verbrande gassen. Hiermee beschikt u over een toestel met korte aankooktijden, waar ook uitstekend op gesudderd kan worden. Bij de GK575, GK595 en GKT595 blijft er, door de ruime plaatsing van de wokbrander,ijdens het wokken voldoende ruimte vrij voor het bereiden van andere gerechten.

De branders zijn voorzien van een vlambeveiliging die ervoor zorgt dat de gastoevoer gesloten worden als de vlam tijdens het kookproces dooft.

In deze handleiding staat beschreiben op welke manier u de gaskookplaat zo optimaal möglichk kurz benutten. Naast informatie over de bediening treft u ook achtergrundinformatie aan die u van Dienst kan zijn bij het gebruik van dit product.

Lees eerst de gebruiksaanwijzing geheel en aandachtig door voordat u het apparaat.gaat gebruiken en bewaar deze zorgvuldig voor latere raadpleging.

De handleiding dient bovendien als referentie voor de servicedienst.
Plak waarom het los bijgeleverde gegevensplaatje in het waarvoort bestemde kader,chter in de handleiding.Het gegevensplaatje bevat alle informatatie die de servicedienst nodig heeft om adequaat op uw vragen te reageren.

Veel kookplezier!

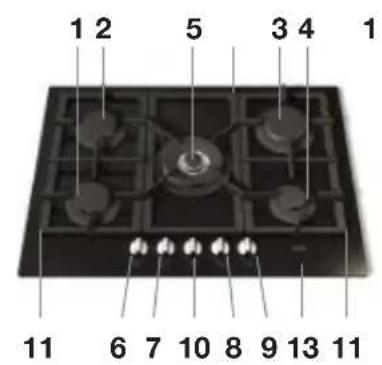

Beschrijving

GK564

GK575

2

GK595

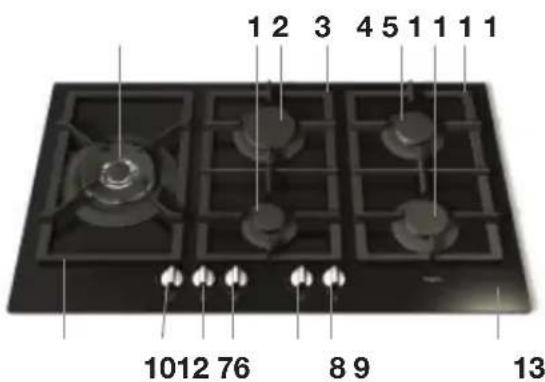

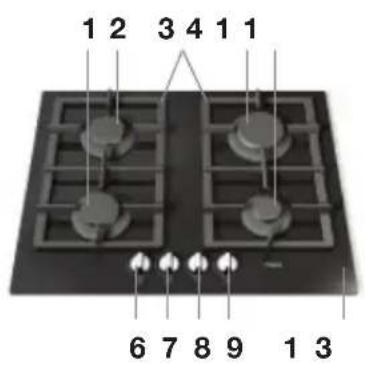

1. Normaalbrander verlaagd

2. Bedieningsknop sterkbrander

3. Normaalbrander

4. Bedieningsknop sudderbrander

5. Sterkbrander

6. Bedieningsknop wokbrander

7. Sudderbrander

8. Pandrager

9. Wokbrander

10. Wok-pandrager

11. Bedieningsknop normaalbrander verlaagd

12. Glasplaat

13. Bedieningsknop normaalbrander

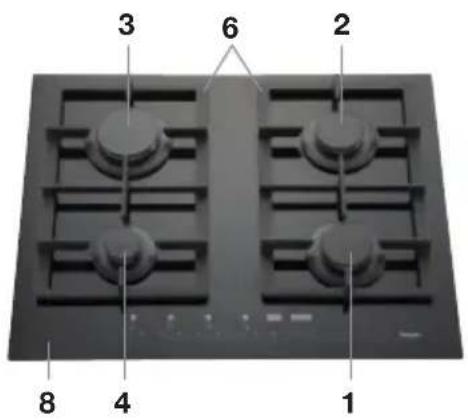

Beschrijving

GKT564

GKT595

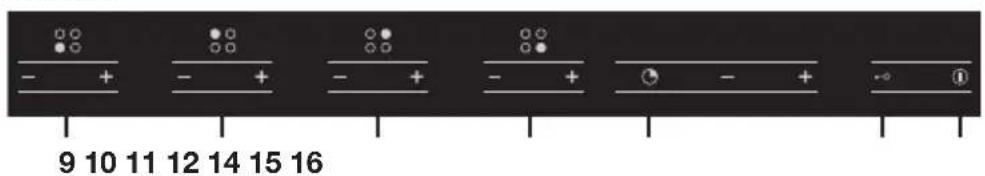

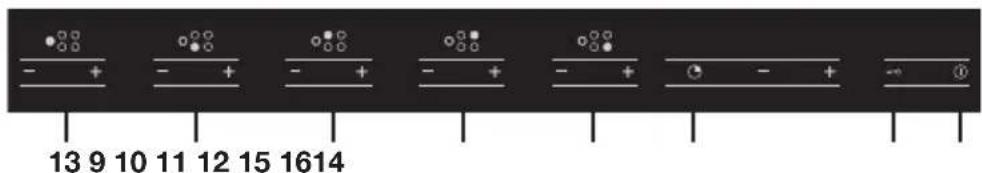

Bedieningspaneel

GKT564

GKT595

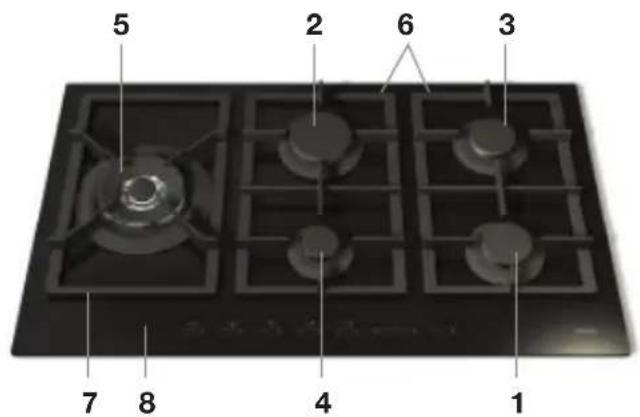

1. Normaalbrander verlaagd
2. Normaalbrander
3. Sterkbrander
4. Sudderbrander
5. Wokbrander
6. Pandrager
7. Wok-pandrager

8. Glasplaat

9. Bedieningstoets sudderbrander

10. Bedieningstoets sterkbrander
11. Bedieningstoets normaalbrander
12. Bedieningstoets normalbrander verlaagd
13. Bedieningstoets wokbrander
14. Timertoets
15. Kinderslot
16. Aan-/uittoets

Lees de separate veiligheidsvoorschriften voordat u het toestel in gebruik neemt!

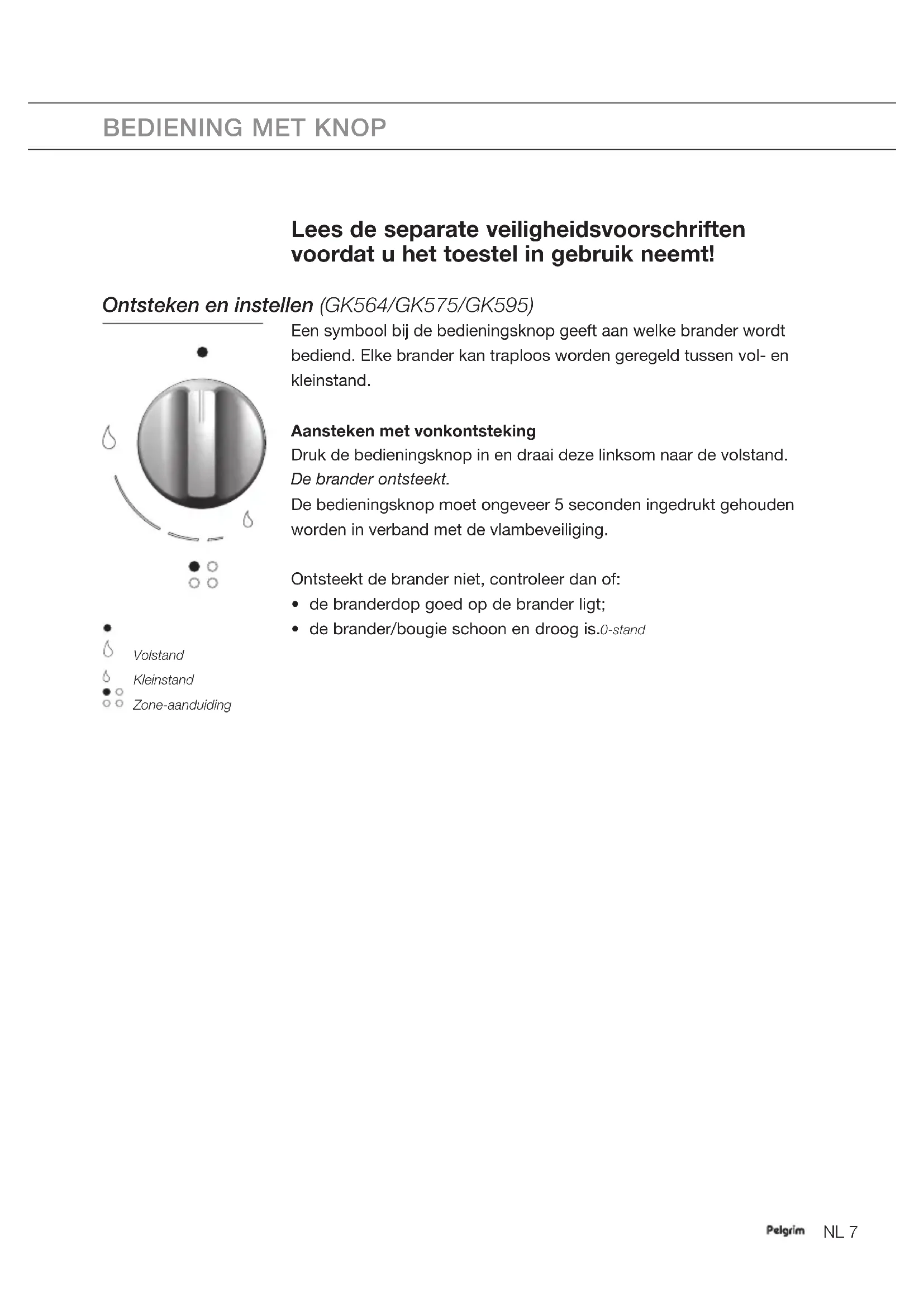

Ontsteken en instellen (GK564/GK575/GK595)

Een symbol bij de bedieningsknop geeft aan welke brander worden bediend. Elke brander kan traploos worden geregeld:tussen vol- en kleinstand.

Aansteken met vonkontsteking

Druk de bedieningsknop in en draai deze linksom maar de volstand. De brander ontsteekt.

De bedieningsknop moet ongeveer 5 seconden ingedrukt gehonden worden in verband met de vlambeveiliging.

Ontsteekt de brander Niet, controller dan of:

• de branderdop goed op de brander ligt;
• de brander/bougie schoon en droog is.0-standing

Volstand
Kleinstand
Zone-aanduiding

Ontsteken en instellen (GKT564/GKT595)

Een kookzone-aanduiding bij de toetsen geeft aan welke brander worden bediend. Het vermogen van elke brander is in te stellen in 7 standen.

Inschakelen

Schakel de kookplaat in door de aan-/uittoets 2 seconden ingedrukt te houden.

De kookplaat schakelt in en boven elke bedieningstoets van de branders verschijnt een '0' die aangeeft dat de brandersuit zich.

Aansteken met vonkontsteking

• Druk kort op de + toets van de brander die u wilt ontsteken. De '0' knippert 3 seconden.
• Druk verwolgens binnen drie seconden nogmaals op de + toets om stand 7 in te stellen of op de - toets om stand 5 in te stellen. De brander ontsteekt en boven de bedieningstoets worden de stand aangegeven. Tevens worden boven de timertoets aangegeven welke branders er ontstoken en aan een timer gekoppeld zich.

Het toestel doet drie pogingen, met een interval van 10 seconden, om de brander te ontsteken. Lukt dit Niet, dan vergrendelt de brander en verschijnt er boven de bedieningstoets een 'b'. Om de brander wee te gebruiken, moet u de brander ontgrendelen.

De stand van een brander instellen

Als een brander is ontstoken, kurz u met de bijbehorende + toets of -toets de gewenste stand instellen. U kurz meerere keren op de toets drukken of u kurz de toets vasthouden en loslaten als de gewenste stand boven de bedieningstoets verschijnt.

Ontgrendelen van een brander

• Verzeker uzelf ervan dat de kookplaat is ingeschakeld.
• Druk gewelijktidig minimaal 2 seconden op de meest linker - toets en de toets van het kinderslot.

Er klinkt een enkel geluidssignaal; u kurz de toetsen loslaten. Boven de bedieningstoets van de brander verschijnt een '0' die aangeeft dat de brander waar ontstoken kan worden.

Ontsteekt de brander Niet, controller dan of:

• de branderdop goed op de brander ligt;
• de brander/bougie schoon en droog is.

Als u gedurende 15 minuten tot 5 keer toe opniew haeft geprobeert om een brander te ontgrendelen, verschijnt de code 'Flt06' boven de bedieningstoets. U=kunt nu 15 minuten lang geen poging meer ondernemen om een brander te ontgrendelen.

Een brander uitschakelen

Druk gewelijkijdig 2 seconden op de + toets en - toets van de brander die u wilt uitschakelen, of gebruik de - toets om stand 0 in te stellen.

De brander schakelt uit en de boven de bedieningstoets verschijnt een knipperende 'H' gedurende enige Minutes, om aan te geben dat de brander nog heet is.

Alle branders gelijktijdig uitschakelen

Druk op de aan-/uittoets.

Alle branders schakelen uit, de kookplaat is nu uitgeschakeld. Als branders nog heetijken, dan za een knipperende 'H' gedurende enige minuten boven de desbeteffende bedieningstoets verschijnen.

Automatisch uitschakelen van de branders (GKT564/GKT595)

Het is möglichk om voor elke brander een tijdsduur in te stellen, zodat de brander automatisch uitschakelt als de ingesteldeijd verstreten is. U=kunt de tijdsduur alleen instellen als de brander ontstoken is.

• Deijd begint af te tellen zodra het programmeren van de tijsduur voor een brander worden bevestigd. Indien u de ingesteldeijd Niet bevestigt, za na enige seconden toch gestart worden met het aftellen.
• De ingestelde tijdsduur is voor elke brander zichtaar in de timerdisplay (nadat de juiste brander is geselecteerd).
• Als deijd verstreten is, schakelt de brander uit en u hoog ter gedurende 30 seconden een aantal keren een pieptoon.

Instellen wanner een brander moet uitschakelen

Schakel de kookplaat in, ontsteek een brander en stel de stand in.
- Druk op de timertoets.

Boven de timertoets gaat een lampje knipperen die aangeeft voor welke brander de tijsdsuur ingesteld worden. Met de timertoets kut

u ook een andere brander selecteren indien er meerere branders ontstoken zich. In de display verschijnt 't0.00' om aan te gehen dat er voor de desbetreffende brander nog geenijd is ingesteld.

• Druk op de + toets van de timer om voor de gekozen brander de tijsdsduur in te stellen. Dit gaat in stappen van een minuut.
• Druk verwolgens weeper op de timertoets als u klaar bent met het instellen van de tijdsduur. Boven de timertoets blijven de lampjes continu branden van de branders waarvoor een tijdsduur ingesteld is.

• U kuntijdens het programmeren dearend voor '0.00' zetten door gelijktijdig de + en - toets van de timer in te drukken.
• U kunt de resterendeijd per brander bekijken door opnieuw op de timertoets te drukken. Dearendischijnt in de display voor de brander waarvan het lampje knippert. Wilt u de resterendeijd voor een andere brander zich, dan drukt u uw op de timertoets om een andere brander te selecteren.
• U=kunt deijd aanpassen door op de timertoets te drukken, de juiste brander te kiezen met de timertoets enervolgens op de +toets of -toets van de timer te drukken om deijd aan te passen.
• Als de brandier handmatig wordenuitgeschakeld, verdwijnt de ingesteldeijd.

U kurz de kookplaat met het kinderslot vergrendelen. Onbedoeld inschakelen of wijzigen van instellingen worden hiermee voorkomen.

Kinderslot inschakelen

• Verzeker uzelf ervan dat de kookplaat is uitgeschakeld.
• Druk minimaal 2 seconden op de kinderslottoets.

Er klinkt een enkel geluidssignaal. In de display verschijnt voor elke brander op deplaats van de gekozen stand een punt. Het kinderslot is ingeschakeld.

Wilt u een brander ontgrendelen, dan kan dit nicht indien het kinderslot is ingeschakeld. U zult dan eerst het kinderslot要去en uitschakelen.

Kinderslot uitschakelen

• Druk minimaal 2 seconden op de kinderslottoets. Er klinkt een enkel geluidssignaal. In de display verdwijnt de punt voor elke brander op deplaats van de gekozen stand. Het kinderslot is nu uitgeschakeld.

Tip

Schakel het kinderslot in voordat u de kookplaat gaat reinigen om te voorkomen dat deze per ongeluk inschakelt.

Klok (GKT564/GKT595)

U=kunt de huidige tijd in de display van uw kookplaat zien. U moet dan wel eerst de tijd instellen als u de kookplaat voor de eerste koer.gaat gebruiken. Ook na een stroomstoring moet u de tijd opnieuw instellen.

Tijd instellen

• Verzeker uzelf ervan dat de kookplaat is ingeschakeld.
• Druk gewelijkdig minimaal 3 seconden op de timertoets en op de kinderslottoets.

De '0' voor de punt knippert. U(Int)kunt nu het aantal uren gaan instellen.

• Druk op de + of - toets van de timer om de uren in te stellen.
• Druk verzolgens sheer op de timertoets. De '00' na de punt knippert. U=kunt nu het+aantal minuten gaan instellen.
• Druk op de + of - toets van de timer om de这段时间 in te stellen.
• Druk tot slot waar op de timertoets om de instelling te bevestigen.
  U ziet nu de huidigeijd in de display als u de kookplaat inschakelt.

Als er branders aan de timer gekoppeld zich, is de klok in de display Niet te zien. De resterendeijd van de timer van de kookzone waarvan het lampje knippert staat in de display. Door (meerdereKaren) op de timertoets te drukken (totdat er geen kookzoneeer is geselecteerd; geen knipperende lampjes),(Intt u de huidigeijd in de display zien. Na een aantal seconden verschijnt de ingesteldeijd van de gekoppelde timer wee.

De kookplaat optimaal gebruiken

Fout

Zorg er.altijd voor dat de vlammen onder de pan blijven. Als vlammen om de pan heb even spelen gaat veel energia verloren. Bovendien kannen de handgrepen dan te heet worden. Gebruik geen pannen met eenkleinere bodem diameter dan 12 cm.Deze staan Niet stabel.

Goed

• (Roer)bakken, doorkoken van groe hoeveelheden en frituren kurz u het Beste op de sterk- of wokbrander.
• Gebruik de sudderbrander voor het bereiden van sauzen, sudderen en doorkoken van gerechten. Op de volstand is deze brander groot genoeg voor het doorkoken.
  Kook met het deksel op de pan. U bespaart dan tot 50% energia.
• Gebruik pannen met een vlakke, schone en droge bodem. Pannen met een vlakke bodem staan stabel en pannen met een schone bodem dragen de warmte beter over op het gerecht.

Wokbrander

Met de wokbrander(Int) u gerechten op een zeer hoge temperatuur bereiden. Het is hierbij van belang dat u:

van te voren de ingredienten in reepjes, plakjes of stukjes snijdt.
- bij het roerbakken olie van goede kwaliteit gebruikt, zoals olij-, mais-, zonnebloem- of arachideolie. Een Klein beetje is al genoeg. Boter en margarine verbranden door de große hitte.
- de gerechten met de langste bereidigungstijd het eerst in de pan doet, zodat aan het eind van de bereidigungstijd alle ingredienten tegelijk (beet)gaar+zijn.

Gebruik op de wokbrander uitsluitend een wokpan met een platte bodem.

Het gebruik van een extra hulp wokring is nicht toegestaan!
Het gebruik van een zogenaamde braadplaat is nicht toegestaan.
Het gebruik van zowel een wokring als een braadplaat konnen het apparaat onherstelbaar beschadigen.

Algemeen

Uw toestel is vervaardigd uit hoogwaardige materialen, die u eenvoudig reinigt.

• Regelmatig onderhoud direct na gebruik voorkomt dat overgekookt voedsel langeijd kan inwerken en hardnekkige, moeilijk te verwijderen vlekken veroorzaakt. Gebruik hiervoor een mild reinigingsmiddel. Gebruik Niet te veel vocht, aangezien dit de brander of ventilatieopeningen kan binnendringen.
• Reinig eerst de bedieningsknoppen, branders en pandragers en dan pas de glasplaat. Hiermee voorkomt u dat de glasplaatijdens het reinigen opnieuw vuil worden.
• Reinig de ontstekingsbougies bij voorkeur met een doekje. Betracht hierbij wel enige voorzichtigheid. De bougie kan anders defect raken. De bougie werkt alleen goed in een droge omgeving. Bij zware verruiling(Int) u de bougie met een fijn borsteltje reinigen.
• Plaats de pandragersrechtstandig maar beneden, zonder over de glasplaat te schuiven.
• Zet de branderdelen in elkaar met behulp van de geleidings nokken. Let hierbij op de uitsparingen voor de bougie en thermokoppel. Zorg ervoor dat de branderdelen vlak liggen.

Reinigen

Reinigen pandragers

Reinig de pandragers Niet in de vaatwasser. Het@email op de pandragers is geschikt voor reiniging in de vaatwasser, maar de verbinding met de rubber voetjesECHTER Niet. Bovendien kan bij reiniging in de vaatwasser lichte verkleuring van de pandragers optreden. Bij verlies van de rubber voetjes za de pandrager de glasplaat beschadigen.

Hardnekkige vlekken op@email (pandragers, branderdoppen)

Hardnekkige vlekken sunt u het Beste verwijderen met een vloeijaar reinigingsmiddel. Gebruik nooit schuurpoeders, schuurpads, scherpe voorwerpen of agressieve reinigingsmiddelen.

Reinigen verwijderbare branderdelen

Branderdelenmightnotin devaatwasser gereinigd worden.De onderdelenkunnen door het vaatwasmiddel aangetast worden!De verwijderbarebranderdelen(ookdie vande wok)kuntu het bestereinigen meteen mild schoonmaakmiddel en een zachtedeok.Bij hardnekkigevlekkenkuntu debranderdelen verwijderen en de delenlatenweken ineenopje.Gebruik nooit schuurpoeders,schuurpads,scherpe voorwerpen of agressieve reingingsmiddelen.

Hardnekkige vlekken op de glasplaat

Maak de glasplaat schoon met een special Reinigungsmiddel voor keramische kookplaten. Waterkringen of kalkresten reinigt u het makkelijkst met behulp van schoonmaakazijn.

Storingstabel

Wanner u twijfelt over de goede werkung van uw gaskookplaat betekent dit Niet automatisch dat er een defect is. Controller in elk geval de volgende punten in onderstaande tabel of kijk voor meer informatatie op de website 'www.pelgrimservice.nl'.

Symptom Mogelijk oorzaak	Oplossing
Het ruikt maar gas in de omgeving van het toestel.	De aansluiting van het toestel lekt.	Sluit de hoofdgaskraan. Neem contact op met uw installateur.
Een brander ontsteekt nicht. Stekker nirot in stopcontact. Steek de stekker in het stopcontact.
			Zekering defect/zekering in meterkast uitgeschakeld.	Monteer een neue zekering of schakel de zekering waar in.
			Bougie verruild/vochtig. Reinig/droog de bougie.
			Branderdelen nirot juist geplaatst.	Zet de branderdelen via de centreernokken in elkaar.
			Branderdelen verruild/vochtig.	Reinig/droog de brander-delen. Let er hierbij op dat de uitsroomgaten open+zijn.
			Hoofdgaskraan gesloten. Open	de hoofdgaskraan.
			Storing aan het gasnet. Informeer bij uw gas-leverancier.
			Gasfles of -tank is leeg. Sluit een nouveau gasfles aan of LAST de tank vullen.
			Verkeerde gassoort gezruikt.	Controleer of het gezruikte gas geschikt is voor het toestel. Indien dit Niet juist is, neem dan contact op met uw installateur.
			Bedieningsknop nirot diep genoeg ingedrukt.	Houd de bedieningsknop voldoende diep ingedruktussen vol- enkleinstand. Bij eerste gezruik kan dit langer duren i.v.m. aanvoer van gas.

Symptom Mogelijk oorzaak	Oplossing
De brander brandt nicht egaal.	Branderdelen Niet juist geplaatst.	Zet de branderdelen via de centreernokken in elkaar.
	Branderdelen verruild/vochtig.	Reinig/droog de branderdelen. Let er hierbij op dat de uitstroomgaten open zijn.
	Verkeerde soort gas gebruikt.	Controleer of het gebruikte gas geschikt is voor het toestel. Indien dit Niet juist is, neem dan contact op met uw installateur.
De brander dooft na ontsteken.	Bedieningsknop Niet lang genoeg ingedrukt.	Houd de bedieningsknop minimaal 5 seconden ingedrukt.
Foutcode 'b'. De brander is vergrendeld. Ontgrendel de brander		zie pagina 10.
Foutcode 'Flt06'. U heeft gedurende 15 min. tot 5 keer toe geprobeerd een brander te ontgrendelen.		U(Int)kunt nu 15 minuten lang geen poging meer去做n om de brander te ontgrendelen.
Foutcode 'Flt09'. Elektronisch fout. Ontgrendel de brander, zie pagina 10. Neem contact met de serviceddienst.		pageina 10. Neem contact met de serviceddienst.
Overige foutcodes. Neem contact met de serviceddienst.

Algemeen

Dit toestel mag alleen door een erkend installereur worden aangesloten. De gasaansluiting en de elektrische aansluiting要去en voldoen aan de nationale en lokale voerschriften.

Let op!

De gassoort en het land waar voor het toestel is ingericht staan vermeld op het gegevensplaatje.

Dit is een klasse 3 toestel.

Gasaansluiting

• Wij adviseren de kookplaat aan te sluiten met een vaste leiding. Aansluiting door middel van een specialaarvoor bestemde veiligheidsslang is ook toegestaan.
• Achter een oven要去en volledig metalen slang worden gebruikt.

Let op!

• Een veiligheidsslang mag nicht worden geknikt en nicht in aanraking komen met bewegende delen van het keukenmeubel.
• In alle gevallen moet er bij het toestel een aansluitkraan geplaatst worden op een makkelijk bereikbare plaats.

Voordat u het toestel in gebruik neemt moet u de aansluitingen met zeepsop controleren op gasdichtheid!

Elektrische aansluiting

1.1 VA - 230-240 V~ - 50/60 Hz

• Wandcontactdoos en stekker要去en alkjd bereikbaar blijven.
• Zorg ervoor dat de aansluitkabel Niet in contact kankommen met delen van het apparaat die heet hunnen worden.
• Als u een vaste aansluiting wilt make, moet u er voor zorgen dat er een omnipolaire schakelaar met een contactafstand van minimaal 3mm in de toevoerleiding worden aangebracht.
• Het apparaat mag Niet via een verdelsestkeler of verlengsnoer op het elektriciteitsnet worden aangesloten. Hiermee kan veilig gebruik van het apparaat Niet worden gewaarborgd.

Let op!

Dit toestel moet altijd geaard zich.

Laat installmentie-, onderhouds- en reparatiewerkzaamheden uitsluitenduitvoeren door vakmensen die door de fabrikant zijn geauthoriseerd, anders verralt de garantie.

Bij installmentie-, onderhouds- en reparatiewerkzaamheden要去 het apparaat spanningsvrij gemaatk worden. Het apparaat is alleen spanningsvrij als:

• de hoofdschakelaar van de huisinstallatie isuitgeschakeld, of
• de zekering van de huisinstallatie er geheel isuitgedraaid, of
• de stekker uit het stopcontact is getrokken.

Defecte onderdelenmightaleenervangenwordendoorodiginele Pelgrimonder delen.Alleenvand die onderdelenkanPelgrimgaranderendatzijaan deveiligheidseisenvoldoen.

Indien de aansluitkabel beschadigd is mag deze alleen worden verrangen door de fabrikant, zichn service-organisatie of gelijkwaardig gekwalificierde Personen, teneinde gevaarlijke situatuies te voorkomen.

Inbouwen

Kookplaat voorbereiden

Monteer de bijgeleverde knie (1/2" ISO 228 (recht)) en de afdichtring op de gasaan sluiting van het toestel. Sluit verzolgens via de knie (1/2" ISO 10226-1 (conisch)) het toestel aan op het gas door middel van een veiligheidsslang of een vaste aansluiting.

Uitsparing in werkblad zagen

• Zaag de uitsparing in het werkblad. Doe dit zeer nauwkeurig (zie 'Inbouwmaten' op pagina 22).
• Indien het werkblad van hout is, moet u de kopse kanten van het werkblad met afldichtvernis behandelen om uitzetten door voucht te voorkomen.

Bevestigingspunten montagebeugels

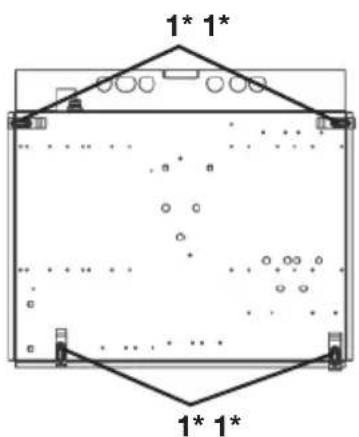

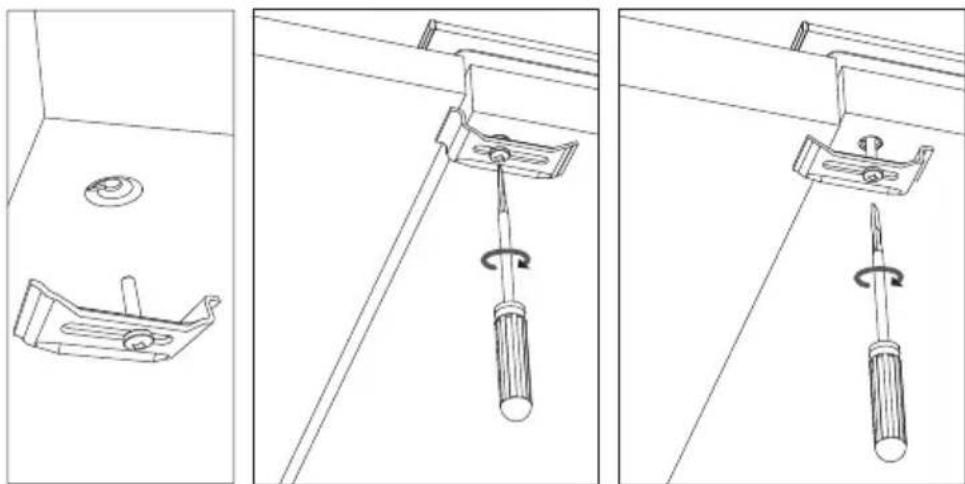

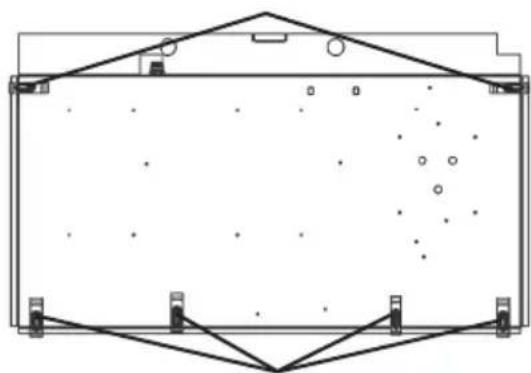

Voor de bevestigingspunten van de montagebeugels, die 1^*

Schroefgat Dunne werkbladen Dikke werkbladen

voor

montagebeugel

GK564/GKT564/GK575

GK595/GKT595

Afdichtbandplaatsen

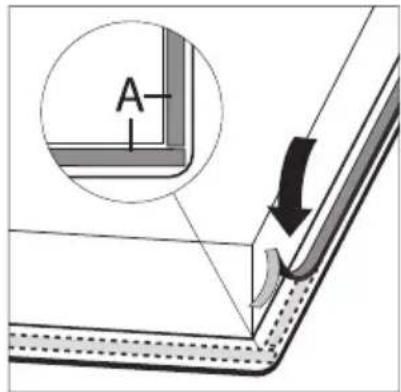

Verwijder de beschermfolie van het afldichtband (A) en plank het band op de rand van de glasplaat. Plak het afldichtband Niet door de hoek, maar knip 4 stukken die goed aan sluiten in de hoek.

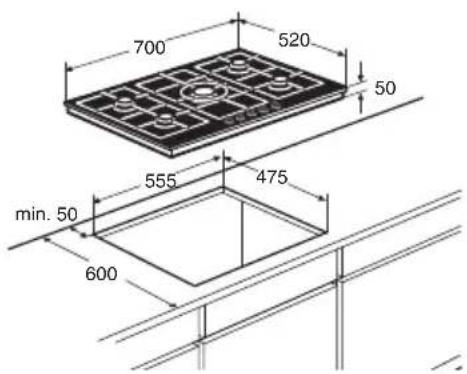

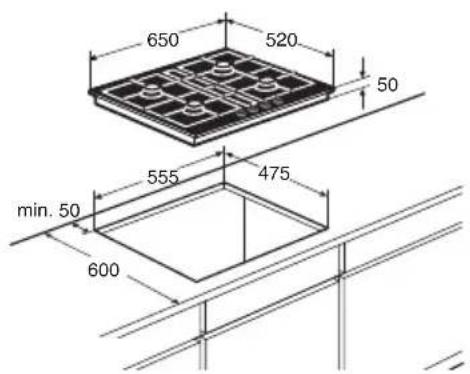

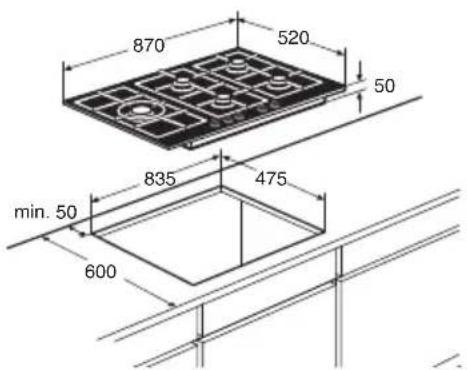

Inbouwmaten

GK564/GKT564 GK575

GK595/GKT595

Benodigde vrij ruimte rondon

Een gaskookplaat ontwikkelt warmte. Laat voldoende ruimte vrij tot Niet hittebestendige materialen. Let ook op bij materialen die kunnen verkleuren (zoals roestvaststaal).

De kookplaat mag naast slechts een wand ingebouwd worden.

Let op!

De onderzieje van de kookplaat worden het. Leg geen brandbare spullen in een lade wanner deze direct onder de kookplaat is gemonteerd.

Toestelplaatsen en aansluitingen make

• Plaats het toestel in het werkblad en zet het vast met de bijgeleverde montagebeugels en schroeven.
  Maak de gasaansluiting.
• Controller de aansluiting met zeepsop op gasdichtheid.
• Sluit het toestel aan op het elektriciteitsnet.

Technische gegevens

Op het gevevensplaatje aan de onderzijde van het toestel worden de totale aansluitwaarde, de vereiste spanning en de frequentie aangegeven.

Verpakking en toestel afvoeren

Bij de vervaardiging van dit toestel is gebruik gemaatk van duurzame materialen. Dit toestel要去 aan het eind van zichn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hieromtrent informatatie verschaffen.

De verpakking van het toestel is recyclebaar. Gebruikt konnen zich:

• karton;
  polyethylenfolie (PE);
  CFK-vrij polystyreen (PS-hardschuim).

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

Om op de verplichting tot gezcheiden verwerking van elektrische huishoudelijkke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het apparaat aan het einde van zich levensduur nicht bij het gewone huisvuil mag worden gevoegd. Het toestel要去aar een special centrum voor gezcheiden afvalinzameling van de gemeente worden gebracht of maar een verkooppunt dat deze service verschaft.

Het apart verwerken van huishoudelijkke apparaten voorkomt möglichn negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen waaruit het apparaat bestaat, teruggewonnen+kennen om een aanmerkelijke besparing van energia en grondstoffen te verkrijgen.

Conformiteitsverklaring

Wij verklaren dat once producten voldoen aan de van toepassing zichnde Europese Richtlijnen, Besluien en Verordeningen en de eisen die+zijn vermeld in de normen waarণn wordt verwezen.
