MODE D'EMPLOI GK564ONYA Pelgrim

• CFK-vrij polystyreen (PS-hardschuim). Deze materialen op verantwoorde wijze en conform de overheids- bepalingen afvoeren. Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd. Het toestel moet naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente worden gebracht of naar een verkooppunt dat deze service verschaft. Het apart verwerken van huishoudelijke apparaten voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen waaruit het apparaat bestaat, teruggewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen. Conformiteitsverklaring Wij verklaren dat onze producten voldoen aan de van toepassing zijnde Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn vermeld in de normen waar naar wordt verwezen. MILIEUASPECTENNL 24FR 3 INDICE Votre plaque de cuisson au gaz Introduction 4 Description 5 Tableau de commande 6 Commande avec les boutons Allumer et régler 7 Commande avec les touches sensitives Allumer et régler 8 Extinction programmée du brûleur 9 Sécurité enfants 10 Le minuteur 11 Cuisiner confortablement Utilisation optimale 12 Brûleur wok 12 Entretien Généralités 13 Nettoyage 14 Pannes Tableau des pannes 15 Instructions d’installation Généralités 17 Raccordement du gaz 17 Branchement électrique 17 Encastrement 18 Caractéristiques techniques 22 Environnement Mise au rebut de l’appareil et de l’emballage 23FR 4 Introduction La présente plaque de cuisson a été conçue pour le véritable amateur de cuisine. Grâce à l’allumage commandé et intégré, vous allumez et commandez d’une seule main les brûleurs. La plaque de cuisson au gaz allie un rendement élevé à un minimum de combustion imparfaite. Vous disposez ainsi d’un appareil détenant des temps de cuisson courts qui vous offre aussi la possibilité de mijoter parfaitement. En raison du placement spacieux des brûleur Wok sur les modèlles GK575, GK595 et GKT595, vous pouvez disposer pendant la cuisson au wok de deux brûleurs au minimum pour préparer d’autres mets. La brûleurs est équipe d’un dispositif de sécurité de flamme. Il permet d’interrompre automatiquement l’alimentation de gaz en cas d’extinction inopinée de la flamme Ce manuel contient une description visant à vous permettre d’utiliser la plaque de cuisson au gaz d’une manière aussi optimale que possible. En plus d’une information sur la commande, vous trouverez également une information de base qui vous sera utile lors de l’utilisation de ce produit. Lisez attentivement et entièrement le mode d’emploi avant d’utiliser l’appareil. Gardez-le soigneusement pour le consulter ultérieurement. En outre, le manuel sert aussi de référence au service après-vente. Dans ce sens, collez la plaque d’identification de l’appareil dans le cadre réservé à cet effet, au dos du manuel. La plaque d’identification de l’appareil donnée comprennent toute l’information nécessaire au service après-vente pour répondre correctement à vos questions. Nous vous souhaitons bien du plaisir à cuisiner !

1. Brûleur normal baisse

4. Brûleur à ralenti

6. Bouton de commande pour brûleur normal baisse

7. Bouton de commande pour brûleur normal

8. Bouton de commande pour brûleur puissant

9. Bouton de commande pour brûleur à ralenti

10. Bouton de commande pour brûleur wok

11. Grille de cuisson

12. Grille de cuisson wok

Description Tableau de commande

1. Brûleur normal baisse

4. Brûleur à ralenti

6. Grille de cuisson

7. Grille de cuisson wok

9. Touche de commande pour brûleur à ralenti

10. Touche de commande pour brûleur puissant

11. Touche de commande pour brûleur normal

12. Touche de commande pour brûleur normal baisse

13. Touche de commande pour brûleur wok

14. Touche du minuteur

15. Touche de sécurité enfant

16. Touche marche/arrêt

Veuillez lire les consignes de sécurité fournies séparément avant la première utilisation de l’appareil ! Allumer et régler (GK564/GK575/GK595) Un symbole à côté du bouton de commande indique quel foyer est commandé. Chaque brûleur peut être réglé progressivement entre la position haute et basse. Allumage piézo-électrique des brûleurs Enfoncez le bouton commande et tournez-le vers la gauche sur la position haute. Le foyer s’allume. Maintenez le bouton de commande enfoncé pendant 5 secondes environ, en raison de la sécurité gaz. Si un brûleur ne s’allume pas, vérifiez si :

• le chapeau du brûleur est correctement en place sur le brûleur ;

• le brûleur/la bougie d’allumage est propre et sèche. Position 0 Position haute Position basse Signalisation du brûleurFR 8 Allumer et régler (GKT564/GKT595) Un voyant situé au-dessus des touches de commande tactile indique quel brûleur est activé. La puissance est réglable selon 7 niveaux. Mise en marche Pressez la touche marche/arrêt et maintenez-le enfoncé pendant 2 secondes pour allumer la table de cuisson. La table de cuisson se met en marche et l’affichage de chaque zone de cuisson indiquera ‘0’, ce qui signifie qu’aucun brûleur n’est allumé. Allumage piézo-électrique des brûleurs

• Effleurez la touche + du brûleur que vous souhaitez allumer. ‘0’ clignote pendant 3 secondes.

• Pressez à nouveau la touche + pendant 3 secondes pour régler sur le niveau 7 ou pressez la touche - pendant 3 secondes pour régler sur le niveau 5. Le brûleur s’allume et l’affichage indique le niveau de puissance. L’affichage au-dessus de la touche du minuteur indique que les brûleurs sont allumés et qu’ils sont connectés à un minuteur. Le système de commande effectuera trois tentatives d’allumage du brûleur, à des intervalles de 10 secondes. Si le brûleur ne s’allume pas, il se verrouille et l’affichage correspondant indique ‘b’. Pour utiliser ce brûleur à nouveau, vous devez le déverrouiller. Régler la puissance d’un brûleur Une fois qu’un brûleur est allumé, vous pouvez régler le niveau de puissance à l’aide des touches + et –. Vous pouvez appuyer plusieurs fois sur la touche ou le presser et le maintenir enfoncé jusqu’à ce que le niveau de puissance voulu apparaisse sur l’affichage. Déverrouiller un brûleur

• Assurez-vous que la table de cuisson est en marche.

• Effleurez simultanément la touche – à l’extrême gauche et la touche de la sécurité enfant pendant au moins deux secondes. Un signal sonore court est émis ; vous pouvez relâcher les touches. L’affichage du brûleur qui doit être déverrouillé indique ‘0’, ce qui signifie que vous pouvez l’allumer à nouveau.

Si un brûleur ne s’allume pas, vérifiez si :

• le chapeau du brûleur est correctement en place sur le brûleur ;

• le brûleur/la bougie d’allumage est propre et sèche. Si vous répétez la procédure de déverrouillage 5 fois d’affilée en 15 minutes, l’appareil indiquera “Flt06” et plus aucune demande de déverrouillage ne sera acceptée pendant les 15 prochaines minutes. Arrêt d’un brûleur Pendant 2 secondes, pressez simultanément les touches ‘+’ et ‘–’ du brûleur que vous souhaitez éteindre ou servez-vous de la touche – pour le régler sur le niveau 0. Le brûleur s’éteint et un ‘H’ clignotera au-dessus de la touche de commande pendant quelques minutes pour indiquer que le brûleur est toujours chaud. Arrêt simultané de tous les brûleurs Effleurez la touche marche/arrêt. La plaque est maintenant éteinte. Si un brûleur est encore chaud, un ‘H’ clignotera sur l’affichage du brûleur correspondant pendant quelques minutes. Extinction programmée du brûleur (GKT564/GKT595) Il est possible de régler un temps de cuisson pour chaque brûleur. Le brûleur s’arrête automatiquement lorsque la durée définie est écoulée. Vous ne pouvez définir le temps de cuisson que si le brûleur est allumé.

• Le compte-à-rebours commence dès que la programmation du temps de cuisson pour un brûleur a été confirmée. Si vous ne confirmez pas le temps défini, le compte-à-rebours commencera après quelques secondes.

• Vous pouvez voir le temps réglé sur l’écran du minuteur de chaque brûleur (une fois que le brûleur correct a été sélectionné).

• Une fois que le temps de cuisson défini est écoulé, le brûleur s’éteint et un signal sonore est émis plusieurs fois pendant 30 secondes. Programmation du temps de cuisson du brûleur

• Mettez la table de cuisson en marche, allumez le brûleur et réglez la puissance.FR 10

• Pressez la touche du minuteur. Un témoin au-dessus de la touche du minuteur va commencer à clignoter pour indiquer que le brûleur est actuellement sélectionné pour la programmation d’un temps de cuisson. La touche du minuteur vous permet de sélectionner chaque brûleur qui a été allumé. L’affichage indique ‘t0.00’ pour informer qu’aucune durée n’a encore été définie pour le brûleur sélectionné.

• Pressez la touche + du minuteur pour régler l’heure d’extinction du brûleur sélectionné (par incréments d’une minute).

• Appuyez à nouveau sur la touche du minuteur pour confirmer le réglage. Au-dessus de la touche du minuteur, les voyants des brûleurs reliés à un minuteur resteront allumés.

• Lors de la programmation, vous pouvez définir l’heure sur ‘0.00’ en appuyant simultanément sur les touches + et - du minuteur.

• Vous pouvez voir le temps de cuisson restant pour un brûleur en effleurant la touche du minuteur à nouveau. Le temps de cuisson du brûleur dont le voyant clignote apparaît à l’écran. Si vous souhaitez voir le temps de cuisson restant pour un autre brûleur, il vous suffit de presser la touche du minuteur une fois de plus pour sélectionner le brûleur.

• Vous pouvez régler la durée de caisson en pressant la touche du minuteur, pour sélectionner ensuite le brûleur correct à l’aide de la touche du minuteur. Utilisez les touches + et - du minuteur pour ajuster la durée voulue.

• Si vous éteignez manuelle le brûleur, le temps de cuisson défini disparaît. Sécurité enfant (GKT564/GKT595) La plaque de cuisson peut être verrouillée à l’aide du dispositif de sécurité enfant. Vous éviterez ainsi la mise en marche ou la modification involontaire des réglages des zones de cuisson. Activation de la sécurité enfant

• Assurez-vous que la table de cuisson est éteinte.

• Appuyez sur la touche de la sécurité enfant et maintenez-le enfoncé pendant au moins deux secondes. Un signal sonore unique est émis et un point apparaît sur l’affichage de chaque brûleur. La sécurité enfant est maintenant enclenchée. ▷ Il est impossible de déverrouiller un brûleur lorsque la sécurité enfant est activée. Vous devez d’abord désactiver la sécurité enfant.

COMMANDE AVEC LES TOUCHES SENSITIVESFR 11

Desactivation de la sécurité enfant

• Appuyez sur et maintenez enfoncé la touche de la sécurité enfant pendant au moins deux secondes. Un signal sonore unique est émis et le point disparaît de l’affichage de chaque brûleur. La sécurité enfant est maintenant désactivée. Conseil Mettez la plaque de cuisson en mode sécurité enfant avant de la nettoyer, vous éviterez ainsi une mise en marche accidentelle. Le minuteur (GKT564/GKT595) Il est possible d’afficher l’heure à l’écran. L’heure correcte doit être réglée avant d’utiliser la table de cuisson pour la première fois, ainsi qu’après une panne de courant. Réglage du minuteur

• Assurez-vous que la table de cuisson est en marche.

• Effleurez simultanément la touche du minuteur et la touche de la sécurité enfant pendant au moins trois secondes. Le ‘0’ devant le point clignote. Vous pouvez régler le chiffre correspondant à l’heure maintenant.

• Appuyez sur les touches “+” ou “-” pour régler le chiffre correspondant à l’heure.

• Pressez à nouveau la touche du minuteur. Le ‘00’ après le point clignote. Vous pouvez régler les minutes maintenant.

• Appuyez sur les touches “+” ou “-” du minuteur pour régler les minutes.

• Pour terminer, appuyez à nouveau sur la touche du minuteur pour confirmer le réglage. Dorénavant, vous verrez l’heure qu’il est à l’écran lorsque vous allumez la table de cuisson. Si des brûleurs sont connectés au minuteur, il est impossible de voir l’heure actuelle à l’écran. Le temps de cuisson restant du brûleur dont le voyant clignote apparaît à l’écran. Si vous pressez la touche du minuteur plusieurs fois (jusqu’à ce qu’aucune zone de cuisson ne soit plus reliée, que plus aucun témoin ne clignote), vous pouvez voir l’heure actuelle à l’écran. Après quelques secondes, la durée de cuisson définie pour le brûleur (dont le voyant clignote) réapparaît à l’écran.

COMMANDE AVEC LES TOUCHES SENSITIVESFR 12

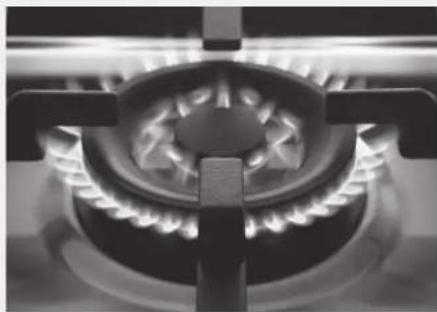

CUISINER CONFORTABLEMENT Utilisation optimale Veillez toujours à ce que les flammes se trouvent sous la casserole. Un grand gaspillage d’énergie se produit en laissant tournoyer les flammes autour de la casserole. De plus, les poignées risquent de devenir trop chaudes. N’utilisez pas de casseroles détenant des diamètres de fond inférieurs à 12 cm. Cette casseroles ne sont pas stables.

• Pour cuire rapidement (à la Chinoise) ou plus longtemps de grandes quantités et frire, utilisez le brûleur puissant ou Wok.

• Préparer des sauces, faire mijoter et cuire plus longuement sont des opérations que vous pouvez accomplir sur le brûleur à ralenti. En position maximale, ce brûleur est suffisamment grand pour une cuisson demandant plus de temps.

• Cuisinez en mettant un couvercle sur la casserole. Vous économiserez jusqu’à 50% d’énergie.

• Utilisez des casseroles ayant un fond plat, propre et sec. Les casseroles avec un fond plat sont stables et les casseroles avec un fond propre transmettent mieux la chaleur vers les aliments. Brûleur wok Un brûleur Wok vous permet de préparer des mets à une température très élevée. Dans ce contexte, il est important :

• de couper à l’avance tous les ingrédients en morceaux ;

• d’utiliser une huile de bonne qualité (huile d’olive, de maïs, de tournesol ou d’arachide par exemple) en faisant revenir les ingrédients. Il n’en faut pas beaucoup. Sous l’effet de la forte chauffe, le beurre et la margarine brûlent ;

• de mettre d’abord dans le récipient les mets qui demandent le temps de préparation le plus long pour qu’à la fin de la cuisson, tous les ingrédients soient cuit (à point) en même temps. Utilisez uniquement un wok (ou une poêle wok) à fond plat sur le brûleur pour wok. L’utilisation d’un anneau de wok n’est pas autorisée ! L’utilisation d’une plaque à rôtir n’est pas autorisée. L’utilisation d’un anneau de wok ou d’une plaque à rôtir peut irrémédiablement endommager l’appareil. Faux CorrectFR 13 Généralités Votre appareil comprend des matériaux de haute qualité qui se nettoient facilement.

• Un entretien régulier et direct après utilisation évite aux aliments collés d’agir à long terme et de provoquer des tâches tenaces, diffi- ciles à supprimer. Utilisez de préférence un produit d’entretien doux.

• Nettoyez d’abord les boutons de commande, les brûleurs et les grilles de cuisson avant la plaque de verre. Vous évitez ainsi pendant le nettoyage, de salir encore la plaque de verre.

• Nettoyez de préférence les bougies d’allumage avec un chiffon. Soyez prudent en effectuant cette opération. La bougie peut être défectueuse. La bougie ne fonctionne bien que dans un environnement sec. Au cas où ce serait très sale, nettoyez la pointe avec une petite brosse fine.

• Placez les grilles de cuisson verticalement vers le bas, sans faire glisser au-dessus de la plaque de verre.

• Assemblez les éléments du brûleur. En faisant cela, faites attention aux trous se rapportant à la bougie et au thermocouple. Veillez à ce que les parties du brûleur soit plates. ENTRETIENFR 14 Nettoyage Nettoyage des grilles de cuisson Vous ne devez pas mettre les grilles de cuisson dans le lave-vaisselle. L’émail des grilles de cuisson est adapté au lavage en lave-vaisselle, mais ce n’est cependant pas le cas de la partie avec les pieds en caoutchouc. En outre, le nettoyage dans le lave-vaisselle peut entraîner une légère décoloration des grilles de cuisson. Si vous veniez à perdre les pieds en caoutchouc, la grille de cuisson endommagerait la plaque de verre. Taches tenaces sur émail (grilles de cuisson, chapeaux de brûleurs) Elles s’enlèvent avec un abrasif liquide. N’utilisez jamais de poudre à récurer, d’éponges métalliques, d’objets pointusni de produits d’entretien agressifs. Nettoyage éléments des brûleurs amovibles Les éléments du brûleur ne peuvent pas être lavées dans le lavevaisselle. Les pièces risquent d’être attaquées par le produit vaisselle ! Nettoyez les éléments des brûleurs amovibles (wok y compris) avec un produit d’entretien doux et une éponge douce. En cas de tâches tenaces, laissez tremper les éléments dans une eau savonneuse chaude. N’utilisez jamais de poudre à récurer, ni d’éponges métalliques, ni d’objets pointus, ni de produits d’entretien agressifs. Taches tenaces sur la plaque de verre Nettoyez la plaque en verre à l’aide d’un produit d’entretien spécial pour plaques de cuisson céramique. Les taches d’eau ou les restes de calcaire s’éliminent le plus facilement avec du vinaigre blanc. ENTRETIENFR 15 Tableau des pannes Si l’appareil ne fonctionne pas bien, ceci ne veut pas dire forcément qu’il est en panne. Essayez de résoudre d’abord le problème vous même à l’aide de tableau ci-dessous ou consulter le site Internet ‘www.pelgrimservice.nl’ pour obtenir de plus amples informations. Panne Cause Solution Odeurs de gaz dans les alentours de l’appareil. Le branchement de l’appareil fuit. Fermez le robinet principal du gaz. Prenez contact avec votre installateur. Un brûleur ne s’allume pas. Le branchement n’a pas été effectué. Effectuez le branchement de l’appareil. Fusible a sauté/fusible dans l’armoire électrique est déconnecté. Placez un nouveau fusible ou réenclenchez le fusible automatique. Bougie sale/humide. Nettoyez/séchez la bougie. Les éléments du brûleur n’ont pas été correctement assemblés. Assemblez les éléments du brûleur via les cames de centrage. Eléments du brûleur sales/ humides. Nettoyez/séchez les éléments du brûleur. Veillez ici à ce que les trous d’émission soient ouverts. Robinet du gaz principal est fermé. Ouvrez le robinet principal du gaz. Panne dans le réseau de distribution du gaz. Informez-vous auprès de votre fournisseur en gaz. Réservoir/bouteille pour le gaz est vide. Branchez une nouvelle bouteille de gaz ou remplissez le réservoir. Type de gaz utilisé est incorrect. Contrôlez si le gaz utilisé est approprié pour l’appareil. Si ce n’est pas le cas, prenez contact avec votre installateur. La pression sur le bouton de commande n’est pas assez forte. Appuyez sur le bouton de commande forte entre la position haute et basse. Lors de la première utilisation, l’arrivée du gaz peut prendre un certain temps. PANNESFR 16 PANNES Panne Cause Solution Le brûleur ne brûle pas de manière uniforme. Les éléments du brûleur n’ont pas été correctement assemblés. Assemblez les éléments du brûleur via les cames de centrage. Eléments du brûleur sales/ humides. Nettoyez/séchez les éléments brûleur. Veillez ici à ce que les trous d’émission soient ouverts. Type de gaz utilisé est incorrect. Contrôlez si le gaz utilisé est approprié pour l’appareil. Si ce n’est pas le cas, prenez contact avec votre installateur. Le brûleur s’éteint après allumage. La pression sur le bouton de commande n’est pas assez longtemps. Appuyez sur le bouton de commande au moins pendant 5 sec. Code de panne ‘b’. Un seul brûleur est verrouillé. Déverrouillez le brûleur (voir page 10). Code de panne ‘Flt06’. Le maximum de 5 déverrouillages en 15 minutes a été dépassé. L’appareil n’acceptera plus aucune demande de déverrouillage pendant les 15 prochaines minutes. Code de panne ‘Flt09’. L’erreur électronique. Déverrouillez le brûleur (voir page 10). Contactez le service après-vente. Autres codes de panne. Contactez le service après-vente.FR 17 Généralités Installateur agrée est autorisé à brancher cet appareil ! Le branchement électrique et au gaz doit satisfaire aux prescriptions nationales et locales. Attention ! Le type de gaz et le pays auxquels l’appareil est destiné sont mentionnés sur la plaque d’identification. C’est un appareil appartenant à la classe 3. Raccordement du gaz

• Nous recommandons de brancher la plaque de cuisson au moyen d’un câble fixe. Le branchement au moyen d’un cordon de sécurité destiné à cet effet est également autorisé.

• Derrière un four, il faut utiliser un tuyau entièrement en métal. Attention !

• Un cordon de sécurité ne peut être cassé ni toucher les parties mobiles du meuble de cuisine.

• Dans tous les cas, il convient de placer un robinet de raccordement dans un endroit facilement accessible. Avant d’utiliser l’appareil, contrôlez l’étanchéité des raccordements avec du savon. Branchement électrique

1.1 VA - 230-240 V~ - 50/60 Hz

• La fiche et la prise de courant doivent toujours être accessibles.

• Aucun fil ni aucun câble électrique ne doit être en contact avec l’appareil.

• Pour le branchement fixe, veillez à ce que le câble d’alimentation soit muni d’un interrupteur omnipolaire avec une distance de contact d’au moins 3 mm.

• L’appareil ne doit pas être raccordé au réseau électrique via une fiche multiple ou une rallonge. La sécurité d’utilisation de l’appareil ne peut alors plus être garantie. INSTALLATIONFR 18 Attention ! Cet appareil doit être mis à la terre. Confiez uniquement les travaux d’installation, d’entretien et de réparation à des spécialistes agréés par le fabricant, faute de quoi la garantie s’annule. L’appareil doit être déconnecté du réseau lors des travaux d’installation, d’entretien et de réparation. L’appareil est déconnecté du réseau lorsque :

• l’interrupteur principal de l’installation de la maison est désactivé ou

• le fusible de l’installation de la maison est desserré ou

• la fiche est retirée de la prise électrique. Les pièces défectueuses doivent uniquement être remplacées par des pièces d’origine Pelgrim. Il s’agit des seules pièces pour lesquelles Pelgrim peut garantir le respect des exigences de sécurité. En cas de détérioration du câble de connexion, seul le fabricant, son service après-vente ou des homologues qualifiés sont autorisés à en faire le remplacement. Ceci pour éviter des situations dangereuses. Encastrement Préparation de la plaque de cuisson Posez le coude fourni (1/2” ISO 228 (droit)) et la bague d’étanchéité sur la connexion au gaz de l’appareil. Ensuite, via le coude (1/2” ISO 10226-1 (conique)), connectez l’appareil à l’alimentation en gaz à l’aide d’un tuyau de sécurité ou d’un raccord fixe. Scier un trou dans le plan de travail

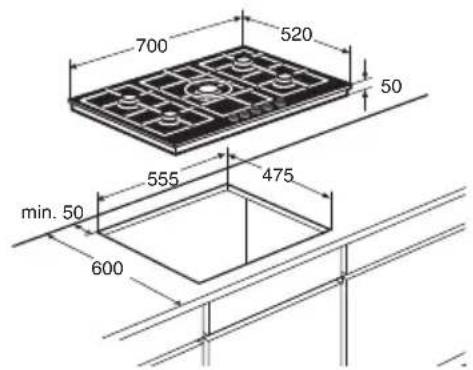

• Sciez le trou dans le plan de travail. Effectuez cette opération avec précision (voir dimensions hors tout voir page 22).

• Si le plan de travail est réalité en bois synthétique, traiter les côtés latéraux avec un vernis d’étanchéité, afin d’eviter que le plaque ne se déforme suite à la absorption d’humidité. INSTALLATIONFR 19 Points de fixation des étriers de montage (voir 1*) Trou de vis Plans de travail minces Plans de travail épais pour étrier de montage

GK564/GKT564/GK575 GK595/GKT595

INSTALLATION 1* 1* 1* 1*FR 20 Bande d’étanchéité Eliminez la feuille de protection de la bande d’étanchéité (A) et collez la bande dans la plaque de verre. Ne passez pas le ruban d’obturation dans les angles, mais coupez 4 morceaux qui se rejoignent bien entre eux dans les angles. Dimensions hors

min. 50FR 21 INSTALLATION Espace libre qui est nécessaire autour Une plaque de cuisson dégage de la chaleur. Observez un espace suffisant pour les matériaux craignant la chaleur. Attention aussi aux matériaux qui peuvent se décolorer (comme l’acier inoxydable). La plaque de cuisson au gaz ne peut être encastrée qu‘auprès d‘une paroi. Attention ! Le dessous de la plaque de cuisson chauffe. Ne rangez pas d’objets inflammables dans un tiroir si celui-ci a été installé directement sous la plaque de cuisson. Placez l’appareil et effectuez les connexions

• Placez l’appareil dans le plan de travail. Fixez-le à l’aide des étriers de montage livrés et vissez.

• Établissez le raccordement de gaz.

• Contrôlez si le raccordement est étanche au gaz en utilisant une eau savonneuse.

• Connectez l’appareil au réseau électrique.

• GK564/GKT564: min. 650 mm GK575: min. 700 mm GK595/GKT595: min. 870 mmFR 22 Caractéristiques techniques La valeur totale de raccordement, la tension exigée et la fréquence sont indiquées au-dessous de l’appareil sur la plaque d’identification de l’appareil. Données pour le gaz Brûleurs Pays Gaz Pression d’exer- cice mbar Débit thermique (W) N° Dénomination Min. Max. 1 Normal (diminuez)

Appareil Pays Catégorie Débit thermique totale GK564ONYA NL II2L3B/P G25: 6,95 kW - G30: 505 g/h - G31: 496 g/h

G20: 11,95 kW - G30: 869 g/h - G31: 854 g/h GKT595ONYA NL II2L3B/P G25: 10,70 kW - G30: 778 g/h - G31: 764 g/h INSTALLATIONFR 23 Mise au rebut de l’appareil et de l’emballage Des matériaux solides ont été utilisés pour fabriquer cet appareil. Evacuez ces matériaux correctement et conformément aux dispositions administratives. Les autorités de votre pays pourront vous fournir des informations à ce sujet. L’emballage de l’appareil est recyclable. Peuvent être utilisés :

• le film en polyéthylène (PE) ;
