GEBRUIKSAANWIJZING NF940BRVSA Pelgrim

Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van alle mogelijkheden die dit toestel u biedt. U vindt informatie voor uw veiligheid en over het onderhoud van het toestel. Verder vindt u milieutips en aanwijzingen om energie te besparen.

Bewaar de gebruiksaanwijzing en het installatievoorschrift. Een eventueel volgende gebruiker van dit toestel kan daar zijn voordeel mee doen.

Veel kookplezier!

Inhoud

■ Introductie .... 3
■ Toestelinformatie 4
Ingebruikname 6

Vóór het eerste gebruik 6

Bediening.... 7 - 12

Ontsteking kookgedeelte 7

Pannen 7

Kookwekker....7

Inschakelen van de oven 8

Functieknop 8 - 10

Grillset 10

Schakelklokfunctie 11 - 12

■ Toepassing.... 13 - 15

Bak-, braad- en grilltips 13

Grilltijdentabel 14

Baktijdentabel 15

■ Onderhoud 16 - 17

Oven reinigen.... 16

Deur verwijderen.... 17

■ Installatie.... 18 - 20

Afvoeren verpakking en toestel ..... 21

Dit toestel voldoet aan de geldende CE-richtlijnen.

1 2 3 4 5 6 7

NF940

1 2 3 4 5 6

NF950

A B C D

A B C D E

NF940 NF950

9 10 11 12 Pelgrim 8 13 14 15 16 17 18

NF940

8 10 11 1719 20 Pelgrim 1245 1821 NF950

Toestelinformatie

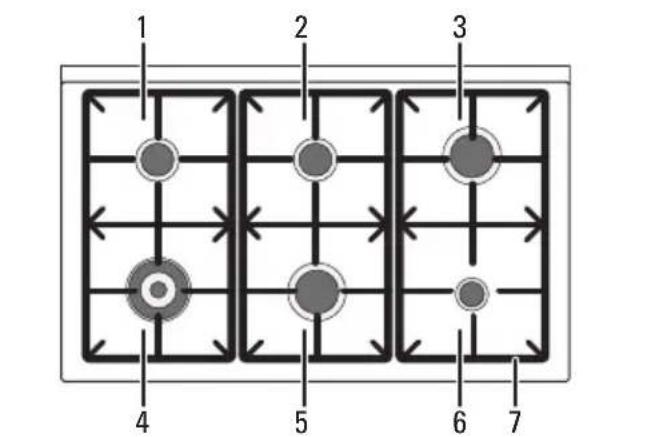

Type NF940

kookgedeelte

1 - normaalbrander
2 - normaalbrander
3 - sterkbrander
4 - wokbrander (drievoudige vlam)
5 - sterkbrander
6 - sudderbrander
7 - pandragers gietijzer

fornuis

A - bedieningspaneel
B – meersystemen oven
C - opbergvak
D - stelvoeten

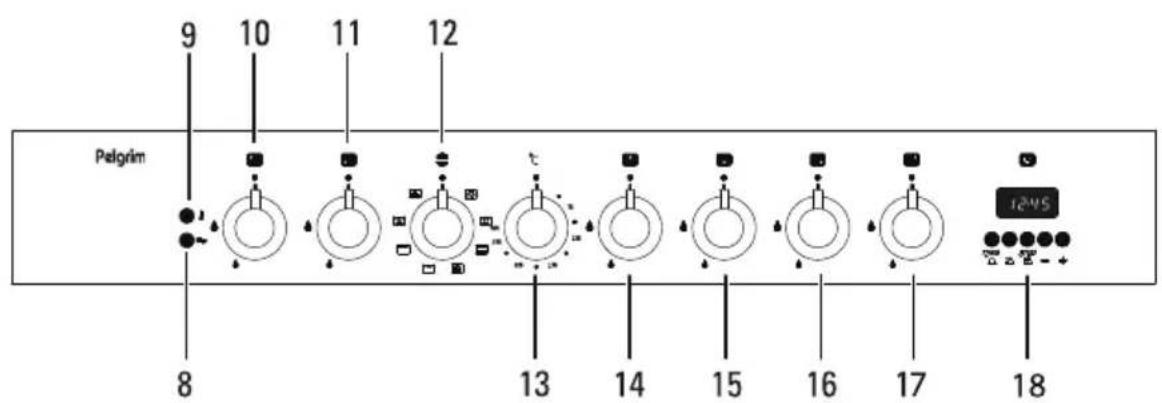

bedieningspaneel

8 - signaallamp aan/uit
9 - signaallamp themostaat
10 - bedieningsknop normaalbrander 1
11 - bedieningsknop wokbrander 4
12 - functieknop oven
13 - thermostaatknop oven
14 - bedieningsknop normaalbrander 2
15 - bedieningsknop sterkbrander 5
16 - bedieningsknop sudderbrander 6
17 - bedieningsknop sterkbrander 3
18 - klok

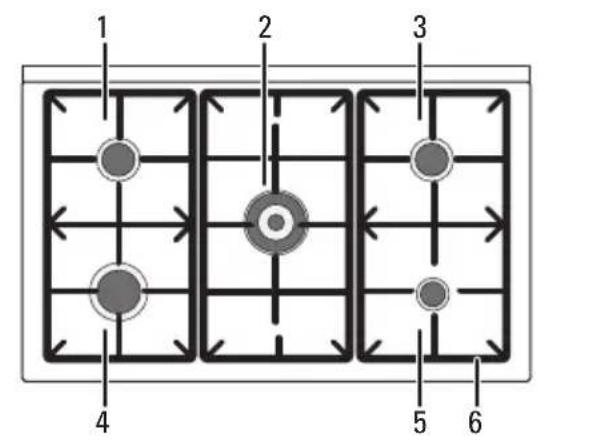

Type NF950

kookgedeelte

1 - normaalbrander
2 - wokbrander (drievoudige vlam)
3 - normaalbrander
4 - sterkbrander
5 - sudderbrander
6 - pandragers gietijzer

fornuis

A – bedieningspaneel
B – meersystemen oven
C - conventionele oven
D - opbergvak
E - stelvoeten

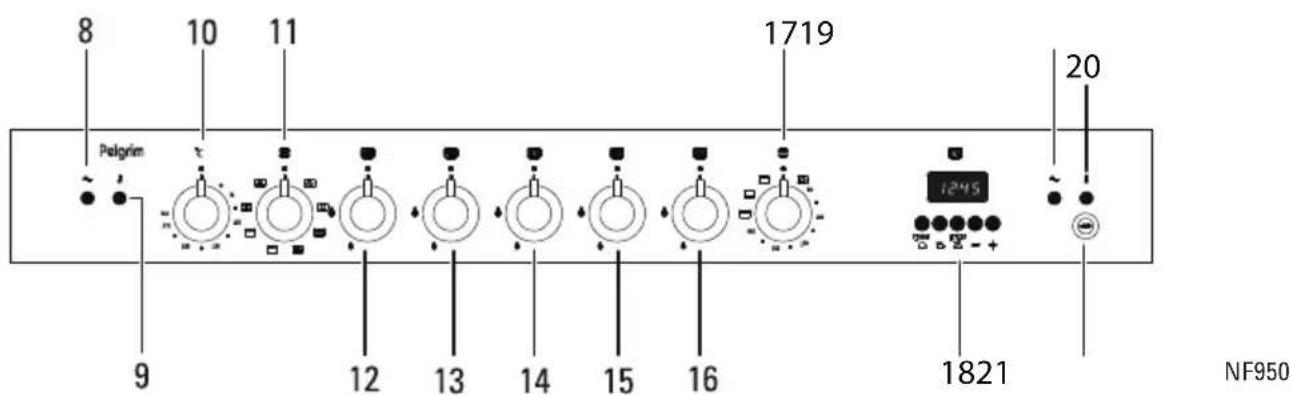

bedieningspaneel

8 - signaallamp aan/uit linker oven
9 – signaallamp themostaat linker oven
10 - thermostaatknop oven
11 - functieknop meersystemenoven links
12 - bedieningsknop normaalbrander 1
13 - bedieningsknop sterkbrander 4
14 - bedieningsknop wokbrander 2
15 - bedieningsknop sudderbrander 5
16 - bedieningsknop normaalbrander 3
17 - functieknop conventionele oven rechts
18 - klok
18 - signaallamp aan/uit rechter oven
20 - signaallamp themostaat rechter oven
21 - knop draaispit

Lees de separate veiligheidsvoorschriften voordat u het toestel in gebruik neemt!

Kookplaat

Inbranden email

De pandrager wordt door de kookbrander zeer sterk verhit, waardoor na verloop van tijd het email op de dragerpunt kan inbranden. Dit is niet te voorkomen en valt dan ook niet onder de garantie.

Branderdeksels

- Controleer regelmatig of de branderdoppen en branderringen juist op de branderkelken liggen; onjuiste positionering kan slechte ontsteking, ongunstige verbranding of beschadiging van de doppen tot gevolg hebben.

Oven

Gebruiksklaar maken van de oven

■ Verwijder bij roestvrijstalen deuren de blauwe beschermfolie.

Haal alle toebehoren uit de oven en reinig deze grondig met een afwasmiddel. Schakel de gesloten lege oven ongeveer 30 minuten in op de maximum temperatuur. Schakel hierna gedurende 15 minuten het grillelement in. Na het afkoelen de oven met warm water schoonmaken.

Opmerking:

Als de oven voor de eerste maal sterk verhit wordt, zult u een "nieuwigheidsluchtje" ruiken. Dit is normaal.

Klok

12:45 TIMER STOP - +

fig. 1

Als u geen dagtijd hebt ingesteld, knipperen 0.00 en het woord "AUTO".

Dagtijdinstelling

Er zit een gewone klok op het display die de dagtijd weergeeft. Druk tegelijk op de 📌 toets en de 🌐 toets.
Druk op de - / + toetsen, totdat de juiste tijd bereikt is.
- Na enkele seconden is de dagtijd vastgelegd en is het toestel ingesteld op handbediening.

Geluidssignaal instellen

Druk op de - toets om het geluids signaal aan te passen. U kunt kiezen uit 3 verschillende signalen.

Ontsteking kookgedeelte

Draai de branderknop linksom tot volstand en druk deze gelijktijdig in. Er springen dan vonken over op de brander, die nu vanzelf ontsteekt. Hierna kan de vlam traploos ingesteld worden tussen groot en klein. Mocht de brander na herhaalde pogingen niet ontsteken, controleer dan of de branderdop goed op zijn plaats ligt.

Thermokoppel beveiliging

Dit toestel is voorzien van een thermokoppel. Dit is een thermo-elektrisch beveiligings- systeem. Het zorgt ervoor dat de gaskraan gesloten wordt als de vlam dooft. Druk de gewenste bedieningsknop in en draai deze linksom naar de volstand. Druk dan de knop voor de vonkontsteking in tot de brander ontsteekt. Houdt de knop 5 seconden ingedrukt.

Pannen

De aanbevolen panbodemdiameters zijn:

■ voor de wokbrander minimaal 28-34 cm;
■ voor de sterkbrander minimaal 22-26 cm;
■ voor de normaalbrander minimaal 16-20 cm;
■ voor de sudderbrander minimaal 12-14 cm.

fig. 3

Fout: Er ontsnapt veel warmte langs de pan.

Goed: De warmte wordt gelijkmatig over de panbodem verdeeld.

Tip

Bij het koken zonder deksel of met een verschoven deksel wordt onnodig veel energie verspild. Schone pannen nemen beter warmte op.

Kookwekker

12:45 TIMER STOP - +

fig. 5

De kookwekker geeft alleen een signaal na het verstrijken van de tijd. De kookwekker schakelt de oven niet uit.

Druk op de toets.
Stel met de -/+ toetsen de tijd in. Het symbool △ in het display licht op. Vijf seconden na het loslaten van de toets verschijnt de dagtijd.
Druk op de foets om de resterende tijd te zien. De resterende tijd verschijnt gedurende 5 sec. in het display.
Na het verstrijken van de ingestelde tijd gaat het geluidssignaal af. Het symbool in het display dooft. Schakel het geluidssignaal uit met een willekeurige toets.

Inschakelen van de oven

Controlelampje

Gedurende het verwarmen brandt het controlelampje. Het lampje dooft als de ingestelde temperatuur bereikt is.

Thermostaatknop

C MAX 275 75 125 225 175

fig. 6

Met de thermostaatknop stelt u de temperatuur in. De temperaturen zijn traploos instelbaar.

Inschakelen van de oven zonder schakelklokfunctie

Zet de functieknop op de door u gewenste functie. Stel de gewenste oventemperatuur in met de thermostaatknop. De temperatuur is traploos in te stellen. De oven is nu ingeschakeld. Het controle lampje brandt. Wanneer het lampje dooft, is de ingestelde temperatuur bereikt.

fig. 7 - NF940 / NF950 linker oven

Ovenknop

50 100 250 200 150

fig. 8 - NF950 rechter oven

Symbool Functie-omschrijving

ovenlamp

ontdooistand

conventioneel

hetelucht

grill

turbo-grill

ventilator + grill

ventilator + onderwarmte

onderwarmte

bovenwarmte

Verwijder alles uit de oven wat u niet gebruikt voor het bereiden van het gerecht. Schuif het gerecht in de bakoven, wanneer het niet nodig is de oven voor te verhitten. Enkele aanwij zingen hiervoor vindt u in de overzichtstabel.

Ovenlamp

De ovenverlichting gaat branden. Deze stand is makkelijk voor het reinigen van de oven.

Ontdooistand

U kunt ontdooien met de ventilator van de hetelucht-oven. Haal de diepvriesprodukten uit de verpakking en leg ze in een schaal. Schuif de schaal op het rooster in richel 1.

Zet de ovenknop van de hete lucht oven op stand

(de ventilator blaast nu koude lucht).

Conventioneel

Het gerecht wordt verwarmd door de stralingswarmte van de onder- en boven elementen. Plaats het gerecht altijd in het midden van de oven. Kijk in de tabel voor de richelhoogten. Deze stand is geschikt voor het op traditionele manier bereiden van gerechten. De gerechten rijzen goed uit en krijgen een mooie bruine kleur.

Hetelucht

De lucht in de oven wordt verwarmd door het heteluchtelement. De ventilator in de achterwand blaast hete lucht in de oven. Hiermee worden de gerechten verwarmd.

U kunt op meer niveaus tegelijk bakken, waardoor u energie kunt besparen. Door de intensieve warmte overdracht kunt u een ca. 20 - 30 °C lagere temperatuur kiezen dan bij conventionele recepten staat aangegeven.

Grill

De gerechten worden verwarmd door de stralingswarmte van de kleine gril waarbij alleen het binnenste element is ingeschakeld.

Platte stukken vlees, kip of ander gevogelte kunnen direct op het rooster ge grilld worden.

Deze grillstand is ook geschikt voor het roosteren van brood.

Turbo-grill

De gerechten worden verwarmd door de stralingswarmte van de grote grill waarbij beide grillelementen zijn ingeschakeld, echter zonder ventilator. Zie hiervoor stand "Ventilator+ grill".

Ventilator + grill

Door de knop van de oven op de stand in te stellen, kunt u grillen met ingeschakelde ventilator. De stralingswarmte wordt door de ventilator rondom het gerecht geblazen.

De ovenruit kan door langdurig gebruik van de oven op de maximale temperatuur (bijv. bij het grillen) warm worden (maximaal ca. 100 °C). Let op als er kinderen in de buurt zijn.

Grill altijd met gesloten deur.

Ventilator + onderwarmte

Deze stand is vooral geschikt voor het bakken van taarten met een natte bedekking, fruittaarten, vochtig gebak in vormen of op de plaat. Plaats het gerecht op de eerste of tweede richel van onderen.

Onderwarmte

Deze functie wordt aanbevolen voor gerechten waarbij de bodem goed gaar moet worden. De bodems van gerechten worden goed doorbakken.Vóór het einde van het bakproces (met nog een kwart van de baktijd te gaan) draait u de functieknop op onderwarmte. Stel de temperatuurknop in op de maximale stand. Het gerecht wordt dan voornamelijk door het onderelement verwarmd, maar kleurt wel door aan de bovenzijde.

Bovenwarmte (NF950)

Deze stand is geschikt voor het kortstondig extra doorbakken van soufflé's, schuimgebak etc. Aan het einde van het bakproces draait u de functieknop op bovenwarmte. Stel de temperatuurknop in op de maximale stand.

Grillset (NF950)

Grilleren met de grillset

Door op de knop te drukken, kunt u grillen met gebruik van het draaispit. De gerechten worden verwarmd door de stralingswarmte van het gecombineerde grill-/bakelement. De thermostaat regelt ook de grill. Het element zal daarom niet continu maar van tijd tot tijd rood oplichten. De gerechten krijgen een knapperig bruin korstje.

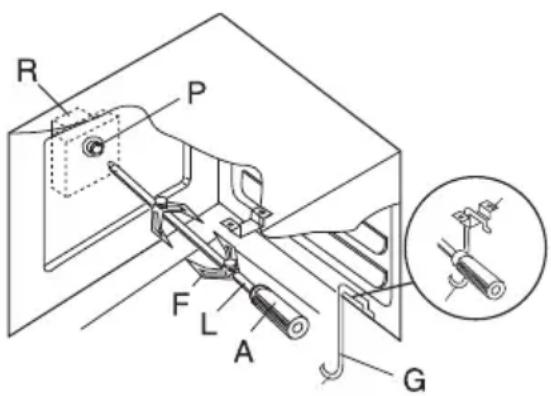

Plaatsen van de grillset

■ Steek het gerecht aan de spit (L) en zet het stevig en goed uitgebalanceerd vast met de haken (F). Zie fig. 10.
■ Duw de draaispit in opening (P) van de grillmotor (R) en leg hem aan de voorzijde in haak (G). Verwijder handgreep (A).

Plaats een bakplaat met een beetje water onder het draaispit.

Inschakelen van de oven met schakelklokfunctie

12:45 TIMER STOP - +

fig. 11

Automatisch uitschakelen met baktijdfunctie

De oven schakelt na het verstrijken van de baktijd automatisch uit.

Kies een ovenfunctie door de knop op het gewenste symbool te draaien.
Kies de gewenste temperatuur. De temperatuur is traploos regelbaar.
Druk op de 📋 toets. In het display verschijnt 0.00 en "A" licht op.
Druk op de - / + toetsen totdat de juiste baktijd bereikt is.

Vijf seconden na het loslaten van de toets verschijnt de dagtijd weer. "A" en 📄 lichten op.

De oven is ingeschakeld en geeft een signaal als de baktijd afgelopen is. De oven schakelt dan automatisch uit.

Automatisch uitschakelen met eindtijdfunctie

De oven schakelt na het bereiken van de eindtijd automatisch uit.

Kies een ovenfunctie door de knop op het gewenste symbool te draaien.
Kies de gewenste temperatuur. De temperatuur is traploos regelbaar.
Druk op de taets. In het display verschijnt 0.00 en "A" licht op.
Druk op de - / + toetsen totdat de juiste eindtijd bereikt is.

Vijf seconden na het loslaten van de toets verschijnt de dagtijd weer. "A" en 📄 lichten op.

De oven is ingeschakeld en geeft een signaal als de eindtijd bereikt is. De oven schakelt dan automatisch uit.

In het display knippert "A". Zet de oven op handbediening door gelijktijdig op 📄 en 🌐 te drukken.

Automatisch in- en uitschakelen met baktijd- en eindtijdfunctie

Zet een gerecht in de oven. Stel de bereidingstijd in, en het tijdstip waarop het gerecht klaar moet zijn.

De oven berekent zelf de starttijd, en schakelt na het verstrijken van de bereidingstijd automatisch uit.

Kies een ovenfunctie door de knop op het gewenste symbool te draaien.

Kies de gewenste temperatuur. De temperatuur is traploos regelbaar.

Druk op de toetst. In het display verschijnt 0.00 en "A" licht op.

Druk op de -/+ toetsen totdat de juiste baktijd bereikt is. Vijf seconden na het loslaten van de toets verschijnt de dagtijd weer. "A" en 📄 lichten op. De oven is ingeschakeld.

Druk op de toets. Het display geeft de vroegst mogelijke eindtijd weer.

Druk op de - / + toetsen totdat de juiste eindtijd bereikt is. "A" licht op, dooft.

De oven schakelt automatisch in en uit. Ook klinkt er een signaal.

In het display knippert "A". Zet de oven op handbediening door gelijktijdig op 📋 en 🌐 te drukken.

Tussentijds uitschakelen van de oven

Draai de functieknop en de temperatuurknop op 0. De indicatielampjes gaan uit, het toestel is uitgeschakeld.

Druk tegelijk op de toets en de toets. Het toestel is ingesteld op handbediening.

Bak-, braad- en grilltips

Inzethoogten

Afhankelijk van de hoogte van gebak of koekjes plaatst u de bakplaat op de tweede of derde richel van onderen. Bakvormen plaatst u op het rooster op de eerste of tweede richel van onderen.

Bakvormen zijn belangrijk

Vooral voor ovens met boven-/onderwarmte is het ma teriaal waaruit de bakvormen zijn vervaardigd, erg belangrijk. De beste bakvormen zijn gemaakt van zwart blik, of bekleed met een speciale kunststof; deze nemen het snelst de hitte op en bevorderen kortere baktijden.

Zo stelt u vast of de taart gaar is

Prik 10 minuten voor het einde van de baktijd met een prikker in de taart op de plaats waar deze het hoogst is. Als de prikker droog blijft en er geen deeg aan vastplakt, kunt u de oven uitschakelen en de nawarmte benutten om de taart te laten doorbakken.

De taart zakt in

Gebruik de volgende keer minder vloeistof, of stel de temperatuur 10 °C lager in. U dient zich exact aan de roertijden te houden die in uw recept staan aan gegeven.

De taart is aan de rand prachtig hoog maar in het midden ingezakt

De rand van de springvorm niet invetten. Na het bakken moet u de taart voorzichtig met een mes losmaken.

De taart wordt aan de bovenkant te donker

De taart op een lagere richel in de oven plaatsen, de temperatuur lager instellen, de taart iets langer laten bakken en eventueel zwarte bakvormen gebruiken.

De taart wordt aan de onderkant te donker

Het gebak op een hogere richel in de oven plaatsen en de temperatuur lager instellen.

De soufflé is aan de bovenkant veel te donker

Verwijder de korst. Laat onder de grill even een bruin korstje op de soufflé komen. Gebruik geen Parmezaanse kaas; deze kaassoort wordt te snel bruin en smaakt dan bitter. Zet de volgende keer de vorm iets lager in de oven en stel de temperatuur 10 °C lager in.

De koekjes plakken aan het bakblik vast

Schuif het bakblik nog even in de oven en haal de koek jes er daarna onmiddellijk af.

De cake gaat bij het omkeren niet uit de vorm

Maak de rand met een scherp mes voorzichtig los. Keer de vorm opnieuw om en bedek het geheel een paar keer met een natte, koude doek. De volgende keer de vorm goed invetten en met paneermeel bestrooien.

Bakhoogten

Bij kleinere hoeveelheden de braadslede bovenin de oven plaatsen (richel 4). Gerechten die een langere grilltijd vergen lager in de oven plaatsen (richel 3). Dit geldt ook bij het grillen van gerechten met grotere oppervlakken.

Donker vlees, zoals rundvlees, wild en schapenvlees, wordt sneller bruin dan licht vlees, zoals kalfsvlees, varkensvlees en gevogelte. Licht vlees en visfilet worden aan de buiten kant minder bruin, al zijn ze van binnen gaar en sappig.

Rookontwikkeling

Het grilleren van vlees, direct op het rooster, gaat vaak gepaard met rookontwikkeling, doordat vetspetters inbranden op de bodem. U kunt de rookontwikkeling beperken door de braadslede te vullen met water en hem onder het grillrooster te schuiven. Er treedt dan wel meer condensvorming op.

Grilltijdentabel

Gerecht	Temp. °C	Richel hoogte*	Temp. °C
vlakke grillgerechten
Steak 180 - 200 4 10 - 12
Schnitzel/Kotelet 180 - 200 4 12 - 16
Gehaktbal 180 - 200 3 14 - 18
Braadworst	180 - 200 3 16 - 20
Visfilet	180 - 200 4 14 - 16
Toast	180 - 200 4 2 - 4
Toast, belegd	180 - 200 3 2 - 4
Sjaslik	180 - 200 4 6 - 10
Hogere grillgerechten
Haantjes, ca 1 kg		200 3	50 - 60
Rollade, ca 1 kg		200 2	50 - 60
Casseler rib		200 2	60 - 70

De getallen in deze tabel zijn richtgetallen.
* richelhoogte van onderen.

Baktijdentabel

Conventioneel
Gerecht Temp richel tijd in
	in	°C
Roerdeeg
Cake 160 - 180 2 65 - 70
Kruidkoek 160 - 180 2 70 - 80
Notentaart 160 - 180 2 60 - 70
Vruchtentaart bakblik 170 - 180 2, 3 35 - 45
Vruchtentaart bakvorm 160 - 180 3 45 - 55
Taartbodem	180 - 200 3 20 - 30
Klein gebak	180 - 200 3 15 - 25
Bisquitdeeg
Taartbodem	180 - 200 3 25 - 35
Biscuitgebak	190 - 210 3 25 - 30
Kneeddeeg
Kaas-/kwarkgebak	180 - 200 2	70 -80
Koekjes	175 - 200 3 15 - 20
Kruimelgebak	180 - 200 3 40 - 50
Taartbodem	180 - 200 3 20 - 25
Gistdeeg
Vruchtentaart bakblik 190 - 210 3 40 - 50
Kruimelgebak	190 - 210 3 35 - 45
Pizza	190 - 210 2 20 - 30
Soezendeeg	190 - 210 3 20 - 30
Bladerdeeg	200 - 220 3 15 - 25
Appelflappen	200 - 220 3 20 - 25

De getallen in deze tabel zijn richtgetallen.
Voor het bakken met hetelucht de temperatuur ± 20 °C lager instellen.
* richelhoogte van onderen.

Oven reinigen

Let op:

Maak het toestel spanningsloos voordat met reparatie of schoonmaken wordt gestart. Bij voorkeur door de stekker uit het stopcontact te halen of de schakelaar in de meterkast op nul te zetten.

Geëmailleerde delen

De binnenkant van de ovendeur, de ovenbodem en de bak- en braad plaat zijn geheel geëmailleerd. U kunt ze het beste reinigen met een warm sopje en nabehandelen met schoon water.

Hardnekkige vlekken op roestvrijstaal

Verwijderen met een speciaal roestvrijstaal reinigingsmiddel. Altijd met de structuur van de kookplaat meebewegen om glansplekken te voorkomen. Nabehandelen met een roestvrijstaal glans-/onderhoudsmiddel.

Buitenkant

Reinig de buitenkant van de oven met een warm sopje. Nabehandelen met schoon water.

Glas

Reinig de ovenruit met een sopje. Gebruik geen schuurmiddelen of glasschrapers om de ruit van de ovendeur te reinigen. Door de krassen kan de ovenruit barsten.

Zie ook www.pelgrimservice.nl voor meer schoonmaak adviesen en reinigingsmiddelen

Ovenlamp vervangen

■ Verwijder de stekker uit het stopcontact.
Draai de beschermkap (A), tegen de klok in, los.
Vervang de lamp door een nieuwe (230 V-50 Hz -300°C) met eenzelfde wattage. Draai de beschermkap, met de klok mee, weer vast.

Bij normaal gebruik hoeft de ovendeur niet uitgenomen te worden. Mocht u dit toch willen doen, volg dan de onderstaande instructies op.

Let op! De ovendeur is erg zwaar en moet goed ondersteund worden.

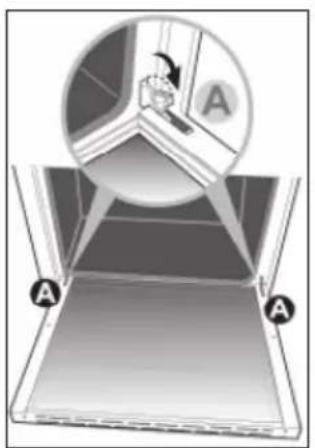

• Open de deur en kantel de vergrendeling A in beide scharnieren volledig naar buiten.
  Sluit de ovendeur half, zodat de spanning van de veren weggenomen wordt (de ovendeur zal een hoek van circa 30° vormen).
  Pak de deur aan weerszijden goed vast, beweeg mee met de sluitende beweging van de deur en til de deur gelijktijdig op.
  Draai het onderste deel van de deur met de scharnieren B naar u toe. De deur is nu gedemonteerd.

Maak de deur schoon. De deur kan eventueel gekanteld worden om zo met een zachte flessenwisser de tussenruimte tussen de glazen schoon te maken.
- Om de deur opnieuw te monteren gaat u in omgekeerde volgorde te werk. De deurscharnieren zijn in uitgeklapte stand.
■ Schuif de deurscharnieren in de scharnieropeningen.
Kantel de deur in horizontale positie en klik de scharnieren vast door de vergrendeling A weer naar binnen te kantelen.

Let op: na de hernieuwde montage van de ovendeur moeten de beveiligingen van de scharnieren altijd opnieuw vastgezet worden.

Installatie

Algemeen

Dit toestel mag alleen door een erkend gasttechnisch installateur aangesloten worden. Het toestel wordt niet aangesloten op een rookgas-afvoerkanaal.

Elektrische aansluiting 230 V - 50 Hz.

De elektrische aansluiting moet voldoen aan de nationale en lokale voorschriften. Voor Nederland is dit onder andere NEN 1010.
- Stopcontact en stekker moeten te allen tijde bereikbaar blijven.

Het toestel moet altijd geaard zijn.

Gebruik voor het aansluiten een kabel van goede kwaliteit, bijv. H05RRF, 1,5 of 2,5 mm², met 3 aders, afhankelijk van de voorschriften.

Met de volgende kleurcode:

bruin = fase L

blauw = N

groen/geel = aarde (⊥)

De kabel moet voorzien zijn van een stekker die geschikt is voor een nominaal vermogen van minimaal 15 A. Wilt u een vaste aansluiting maken, zorg er dan voor dat er een omnipolaire schakelaar met een contactafstand van minimaal 3 mm in de toevoerleiding wordt aangebracht.

De kabel mag niet in aanraking komen met hete delen (>70 °C),

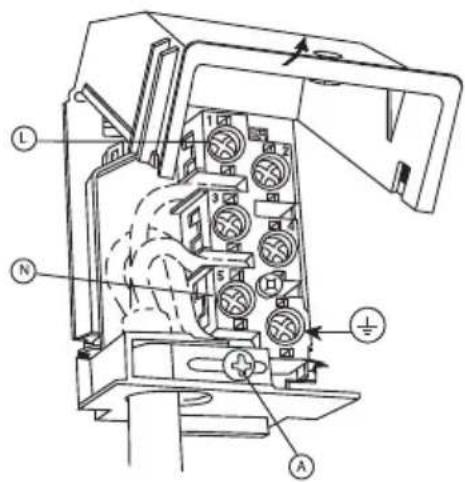

Vervanging van de kabel

Vervang de kabel bij beschadigingen als volgt:

■ Open het aansluitkastje (zie fig. 15).
- Draai schroef "A" van de trekontlasting los.
Draai de schroeven van de aansluit-klemmen los en verwijder de kabel.
Plaats een nieuwe kabel van hetzelfde type en lengte. Zie voor de aansluiting de kleurcode bij "Elektrische aansluiting".
Zet de kabel vast met schroef "A" van de trekontlasting en sluit het aansluitkastje.

De gasaansluiting moet voldoen aan de nationale en lokale voorschriften. Voor Nederland zijn dit onder andere de GAVO-voorschriften (NEN 1078). Deze bepalen onder andere dat: - uitsluitend goedgekeurde materialen gebruikt mogen worden.

De gasaansluiting kan aan de achterzijde rechts boven gemaakt worden.

Let op:

De gassoort en het land waarvoor het toestel is ingericht staan vermeld op het gegevensplaatje. In de fabriek is het toestel ingeregeld voor G25 (aardgas) met een druk van 25 mbar. Toestelcategorie klasse 2 subklasse 1.

- Sluit het fornuis aan met een vaste leiding. Dit in verband met de hoge temperaturen die de oven kan bereiken.

Aansluiting door middel van een speciaal daarvoor bestemde veiligheidsslang is ook toegestaan. Monteer deze slang terzijde van het fornuis om aanraking met hete fornuisdelen te voorkomen.

In alle gevallen moet er voor het toestel een gaskraan geplaatst worden op een makkelijk bereikbare plaats.

Tabel:

G25/25mBar
Brandertype	(kW)
sudderbrander	1,00
normaalbrander	1,75
sterkbrander	3,00
wokbrander	3,60

Inbouwmaten

600 900 950 50 900

fig. 16

Montage stelvoetjes

Het fornuis is uitgerust met 4 stelvoetjes waarmee de hoogte kan worden ingesteld. Til het fornuis op en schroef de voetjes in de speciale openingen in de hoeken (zie fig. 17).

Wanneer het fornuis wordt geplaatst naast een hoge kast of een andere wand van brandbaar materiaal, houd dan minimaal 50 mm afstand tussen het fornuis en deze wanden. Houd ook een afstand van minimaal 650 mm aan tussen de kookplaat en een eventueel boven de kookplaat geplaatste afzuigkap.

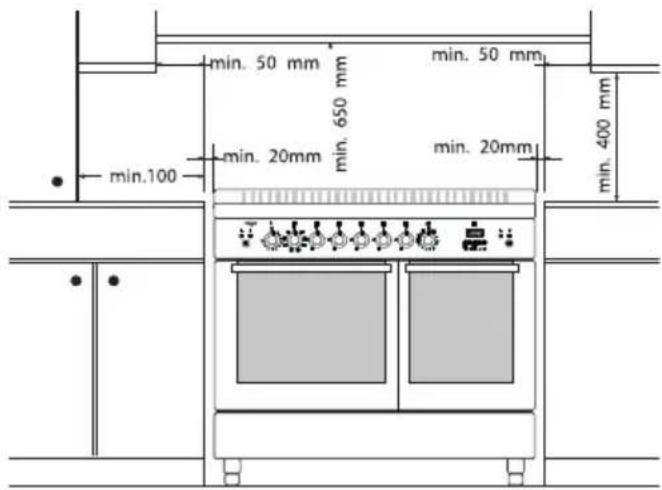

Als het fornuis in een keukenmeubel wordt geplaatst moet de minimale ruimte worden aangehouden zoals aangegeven in fig. 18 Als het fornuis vast tussen keukenkastjes wordt ingebouwd dan moet de bekleding van het meubel bestand zijn tegen temperaturen van minimaal 90 °C.

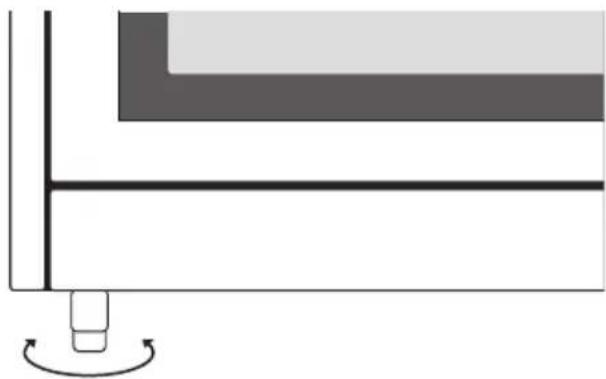

Waterpas stellen

Met de stelvoetjes is het fornuis in hoogte verstelbaar (zie fig. 19).

Wilt u het fornuis op een verhoging plaatsen, zorg er dan voor dat deze hier niet vanaf kan glijden.

Alvorens het toestel in gebruik te nemen de aansluitingen met zeepsop controleren op gasdichtheid.
- Controleer na installatie van het toestel of de branders goed werken. Het vlambeeld moet regelmatig en stabiel zijn in volstand, terwijl de branders niet mogen uitgaan in kleinstand.

Afvoerenverpakkingentoestel

Verpakking en toestel afvoeren De verpakking van het toestel is recyclebaar.

Voor de verpakking kunnen gebruikt zijn:

karton
poly-ethyleenfolie(PE)
■ CFK-vrijpolystyreen(PS-hard-schuim)

Dezematerialenopverantwoordewijzeen conformdeoverheidsbepalingenafvoeren.

Op het typeplaatje is het symbool van een doorgekruiste vuilnisbak aangebracht:

Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd, maar naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente moet worden gebracht of naar een verkooppunt dat deze service verschaft.

Het apart verwerken van een huishoudelijk apparaat zoals deze kookplaat, voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaat en zorgt ervoor dat de materialen waaruit het apparaat bestaat teruggewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen.

Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht.

Introduction
