GEBRUIKSAANWIJZING NF941RVSA Pelgrim

Het toestel-identifi catieplaatje bevindt zich aan de binnenkant van het toestel. The appliance identif cation card is located on the inside of the appliance.

Houd, wanneer u contact opneemt met de serviceafdeling, het complete typenummer bij de hand. When contacting the service department, have the complete type number to hand.

Handleiding fornuis

Manual cooker

Adressen en telefonnummers van de serviceorganisatie vindt u op de garantiekaart. You will find the addresses and phone numbers of the service organisation on the guarantee card.

700005445000

Pelgrim

NL

Handleiding NL 3 - NL 25

EN

Manual EN 3 - EN 25

Gebruikte pictogrammen - Pictograms used

Belangrijk om te weten - Important information

Tip

Uw fornuis

Inleiding 4

Beschrijving 5

Bedieningspaneel 6

Vóór het eerste gebruik

Gebruik van de oven 7

Bak- en braadtips 7

Gebruik van de gaskookplaat 9

Bediening van de oven

Bediening van de oven 10

Ovenfuncties 11

Bediening van de oven met schakelklok 11

Bediening gaskookplaat

Ontsteken en instellen 12

Comfortabel koken

De kookplaat optimaal gebruiken 13

Wokbrander 13

Onderhoud

Reinigen van de oven 14

Vervangen van het ovenlampje 16

Reinigen van de gaskookplaat 17

Storingen

Storingstabel 19

Installatie

Algemeen 21

Gasaansluiting 22

Elektrische aansluiting 22

Plaatsing 23

Verpakking en toestel afvoeren 25

Inleiding

U heeft gekozen voor een fornuis van Pelgrim. Optimaal gebruikscomfort en een eenvoudige bediening stonden voorop bij de ontwikkeling van dit product. De uitgebreide instelmogelijkheden maken het mogelijk exact die bereidingswijze te kiezen die u voor ogen staat.

De gaskookplaat is ontworpen voor de echte kookliefhebber. De verschillen in brandercapaciteit zorgen ervoor dat u ieder gerecht kunt bereiden. Dankzij de geïntegreerde vonkontsteking ontsteekt én bedient u de branders met één hand. Tevens is de gaskookplaat voorzien van een vlambeveiliging die ervoor zorgt dat de gastoevoer gesloten wordt als de vlam tijdens het kookproces dooft.

De ovenfuncties zijn in een logische volgorde op de functieknop ondergebracht. Daarnaast heeft de oven een schakelklok. Deze schakelt de oven automatisch uit als de bereidingstijd verstreken is. Doelmatig en zonder poespas.

In deze handleiding staat beschreven op welke manier u het fornuis zo optimaal mogelijk kunt benutten. Naast informatie over de bediening treft u ook achtergrondinformatie aan die u van dienst kan zijn bij het gebruik van dit product.

Lees de separate veiligheidsvoorschriften voordat u het toestel in gebruik neemt!

Lees de gebruiksaanwijzing geheel en aandachtig door voordat u het apparaat gaat gebruiken en bewaar deze zorgvuldig voor latere raadpleging.

De handleiding dient bovendien als referentie voor de servicedienst. Het gegevensplaatje bevat alle informatie die de servicedienst nodig heeft om adequaat op uw vragen te reageren.

Veel kookplezier!

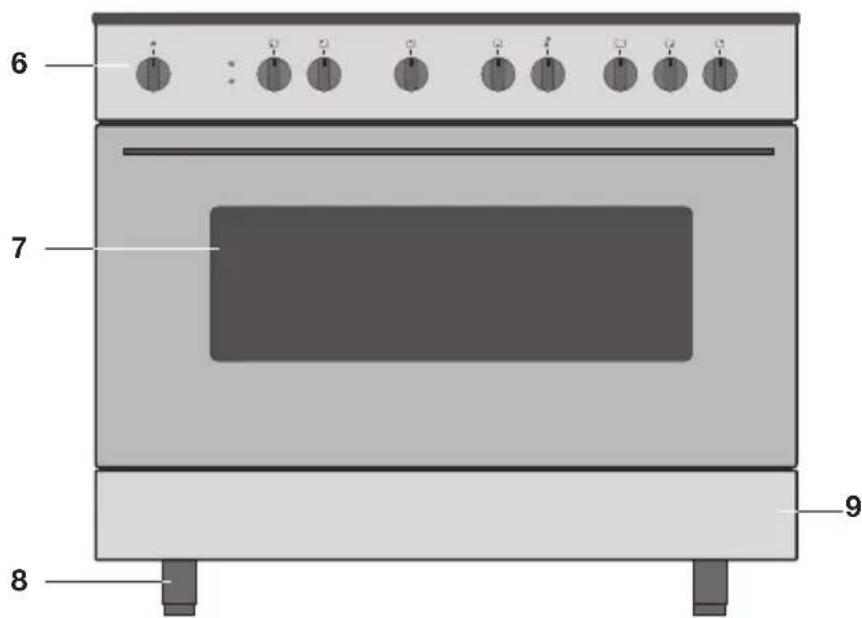

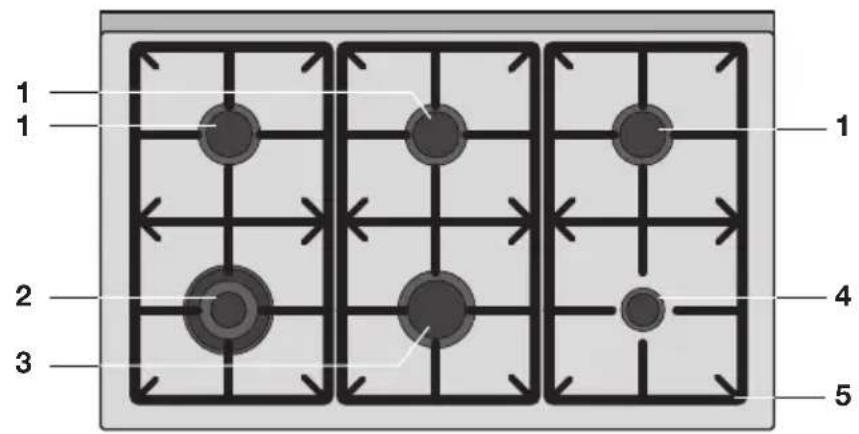

Beschrijving

1 1 2 3 4 5 1

6 7 8 9

1. Normaalbrander linksachter/middenachter/rechtsachter
2. Wokbrander rechtsvoor
3. Sterkbrander middenvoor
4. Sudderbrander rechtsvoor
5. Pandrager
6. Bedieningspaneel
7. Oven
8. Stelvoeten
9. Klep opbergruimte

Bedieningspaneel

1 2 3 4 5 6 7 8

1. Schakelklok
2. Controlelampjes oven
3. Bedieningsknop wokbrander linksvoor
4. Bedieningsknop normaalbrander linksachter
5. Bedieningsknop normaalbrander middenachter
6. Bedieningsknop normaalbrander middenvoor
7. Thermostaatknop oven
8. Functieknop oven
9. Bedieningsknop sudderbrander rechtsvoor
10. Bedieningsknop normaalbrander rechtsachter

Gebruik van de oven

• Verwijder alle delen van het toebehoren uit de oven en reinig ze met een warm sopje. Gebruik geen schurende schoonmaakmiddelen.
• Schakel de oven één uur lang in op de hoogste temperatuur met boven- en onderwarmte (zie pagina 11). Tijdens de fabricage gebruikte beschermingsvetten worden dan verwijderd.
• Als de oven voor de eerste maal sterk verhit wordt, zult u een 'nieuwigheidsluchtje' ruiken. Dit is normaal. Schakel eventueel de wasemkap in.
• Na het afkoelen de oven met warm water reinigen.
• Verwarm de oven alleen voor als dit in het recept is vermeld.

Bak- en braadtips

Energiebewust ovengebruik

• Open de ovendeur zo weinig mogelijk.
• Bereid gerechten met ongeveer dezelfde bereidingstemperatuur (bijvoorbeeld appeltaart en een ovenschotel) tegelijk op hetzelfde rooster of met een hete lucht functie boven elkaar. Vlees laten meestoven kan ook.
• Bereid meer gerechten na elkaar, bijvoorbeeld een ovenmaaltijd na een cake. Vaak kan de bereidingstijd van het tweede gerecht dan 10 minuten korter zijn omdat de oven nog veel warmte in zich heeft.
• Dankzij de ovenisolatie kunnen gerechten met een langere bereidingstijd (vanaf 1 uur) nagaren op de restwarmte van de oven. Schakel de oven 10 minuten eerder uit dan aangegeven staat, maar laat de deur dicht.
• Voorverwarmen is in het algemeen niet nodig, met uitzondering van gerechten waarvan de bereidingstijd korter dan 30 minuten is of wanneer een recept dit aangeeft.
• Haal alles wat u niet nodig heeft voor de bereiding uit de oven.
• Schakel de oven uit voordat u het gare gerecht eruit haalt.

Ovenservies

• In principe kunt u elk soort hittebestendig servies gebruiken.
• Spoel glazen servies niet direct na gebruik af onder koud water. Door het plotselinge temperatuurverschil kan het glas barsten.
• Gebruik donkere of zwarte bakvormen. Deze geleiden de warmte beter en laten het gerecht gelijkmatiger garen.

Bodem niet afdekken

• Het afdekken van de ovenbodem met bijvoorbeeld aluminiumfolie of een bakplaat kan tot oververhitting en beschadiging van het email leiden.
• Vervuiling van de ovenbodem door het lekken uit een springvorm wordt voorkomen door van aluminiumfolie een bakje te vouwen en dat onder de vorm op het rooster te zetten of door bakpapier onder de vorm te leggen.

Tijdinstelling

- Kies een 5 minuten kortere bereidingstijd dan in het recept staat aangegeven. Daardoor kunt u in de laatste fase controleren of het gerecht of gebak gaar en goed van kleur is. Zo niet, sluit dan de ovendeur en controleer na enige tijd opnieuw. Het openen en sluiten van de deur moet langzaam gebeuren. Bij voorkeur niet voordat driekwart van de bereidingstijd is verstreken.

Warm houden

- U kunt de oven gebruiken voor het warm houden van reeds bereide gerechten. Kies hiervoor de hete lucht functie en een temperatuur van 75°C. Dek gerechten die u warm wilt houden af om uitdrogen te voorkomen.

Vlees braden

• Het meest geschikt is ‘groot vlees’ vanaf 1 kg. Het vlees krijgt een regelmatig gevormde, krokante korst, waarbij vrijwel geen gewichtsverlies optreedt.
• Wrijf het vlees een kwartier van tevoren in met zout en kruiden. Gebruik voor het braden 80 tot 100 g boter of vet (of een mengsel hiervan) per 500 g vlees.

Braadtijden

- Platte, dunne stukken hebben gemiddeld 5 minuten minder braadtijd nodig dan dikke of opgerolde stukken vlees. Bij gebruik van grotere stukken vlees moet per 500 gram meer een 15 tot 20 minuten langere braadtijd worden aangehouden.

1 2 3 4 5

• Leg het vlees in een braadslede en overgiet het met hete boter en/of vet. Als het vlees een vette kant heeft, dan legt u deze tijdens het braden boven. Vlees zonder vette kant om de 15 minuten bedruipen. Vlees met vette kant om de 30 minuten bedruipen.
• Voeg, als de jus te donker wordt, tijdens het braden nu en dan enkele lepels water toe.
• Laat het vlees na de bereiding 10 minuten rusten, afgedekt met aluminiumfolie, voordat u het aansnijdt.

Ovengeleiders

De ovenwanden zijn uitgerust met geleiders waar het ovenrooster of een bakplaat op verschillende niveau's kunnen worden ingeschoven. Raadpleeg een baktabel of de instructies op de verpakking van de levensmiddelen voor het plaatsen op het juiste niveau.

Gebruik van de gaskookplaat

• Controleer regelmatig of de branderdoppen en branderringen juist op de branderkelken liggen; onjuiste positionering kan slechte ontsteking, ongunstige verbranding of beschadiging van de doppen tot gevolg hebben.
• De pandrager wordt door de kookbrander zeer sterk verhit, waardoor na verloop van tijd het email op de dragerpunt kan inbranden. Dit is niet te voorkomen en valt dan ook niet onder de garantie.

Bediening van de oven

1. Zet de oven op 'handmatig'.
   ▶Draai de schakelklok linksom naar het 'handbediening' symbool (1).
2. Selecteer een temperatuur met de thermostaatknop en een ovenfunctie met de functieknop.
   Het rode programmalampje en het oranje lampje van de temperatuur gaan branden; de oven is ingeschakeld.
   Zie tabel 'ovenfuncties' voor meer informatie over de verschillende ovenfuncties die u kunt kiezen.
3. Zet de thermostaatknop en de functieknop na afloop van de bereidingstijd op '0' om de oven uit te schakelen.

Let op; Wanneer de oven niet werkt is het mogelijk dat de schakelklok niet op handbediening staat.

Ovenfuncties

	OvenverlichtingDe ovenverlichting gaat branden en blijft branden op alle andere ovenfuncties.
	OntdooienDe lucht circuleert in de oven zonder dat er verwarmingselementen zijn ingeschakeld. Deze methode wordt gebruikt voor langzaam ontdooien van levensmiddelen.
	Boven- en onderwarmte (conventioneel)De verwarmingselementen boven en onder in de oven geven gelijkmatig warmte af. Bakken van gebak of braden van vlees is maar op één niveau mogelijk.
—	Boven- en onderwarmte (conventioneel) + ventilatorDe verwarmingselementen boven en onder in de oven geven gelijkmatig warmte af. De warmte wordt gelijkmatig verspreid door de ventilator. Deze ovenfunctie is vooral geschikt voor het snel braden van vlees en gebak op meerdere niveaus.
	Onderwarmte met ventilatorBij deze ovenfunctie zijn de ventilator en hetonderelement tegelijkertijd ingeschakeld.Deze methode is vooral bruikbaar voor het bakken van dun gebak.Gebruik de 1e richel van onder af en niet te hoge bakvormen, zodat de warme lucht ook over de bovenkant van het gerecht kan circuleren.
	HeteluchtDe ventilator in de achterwand van de oven zorgt voor een voortdurende circulatie van hetelucht rond het te braden vlees of gebak. Deze ovenfunctie is vooral geschikt voor het braden van vlees en gebak op meerdere niveaus.
	GrillHet grill-element wordt gelijktijdig met het bovenste ovenelement ingeschakeld. Het grill-element straalt direct op het gerecht. Om het verwarmingsproces te optimaliseren wordt het bovenelement ook ingeschakeld. Deze verwarmingsmethode is ideaal voor het bereiden van kleine stukken vlees zoals steaks, biefstukken, worstjes en karbonades.
	Ventilator met grillU kunt grillen met ingeschakelde ventilator. De stralingswarmte wordt door de ventilator rondom het gerecht geblazen.

Bediening van de oven met schakelklok

0 10 20 30 40 50 60 70 80 90 100 110 120

De schakelklok kunt u de oven op een ingestelde tijd laten uitschakelen:

- Draai de schakelklok rechtsom naar de gewenste uitschakeltijd (0-120 minuten).

Als de tijd verstreken is schakelt de oven uit en klinkt er een geluidssignaal.

Ontsteken en instellen

Een symbool bij de bedieningsknop geeft aan welke brander wordt bediend. Elke brander kan traploos worden geregeld tussen vol- en kleinstand.

Aansteken met vonkontsteking

Druk de bedieningsknop in en draai deze linksom naar de volstand. De brander ontsteekt.

De bedieningsknop moet ongeveer 10 seconden ingedrukt gehouden worden in verband met de vlambeveiliging.

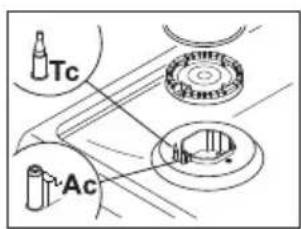

Vlambeveiliging

Uw gaskookplaat is uitgerust met vlambeveiliging (Tc). Deze zorgt ervoor dat de gastoevoer gesloten wordt als de vlam tijdens het kookproces dooft.

Tc Ac

Ontsteekt de brander niet of blijft deze niet branden, controleer dan of:

• de branderdop en branderring goed op het branderhuis liggen;
• de brander/bougie (Aa) en thermokoppel (Tc) schoon en droog zijn.

De kookplaat optimaal gebruiken

Zorg er altijd voor dat de vlammen onder de pan blijven. Als vlammen om de pan heen spelen gaat veel energie verloren. Bovendien kunnen de handgrepen dan te heet worden. Gebruik geen pannen met een kleinere bodemdiameter dan 12 cm. Deze staan niet stabiel.

• (Roer)bakken, doorkoken van grote hoeveelheden en frituren kunt u het beste op de sterk- of wokbrander.
• Gebruik de sudderbrander voor het bereiden van sauzen, sudderen en doorkoken van gerechten. Op de volstand is deze brander groot genoeg voor het doorkoken.
  • Kook met het deksel op de pan. U bespaart dan tot 50% energie.
• Gebruik pannen met een vlakke, schone en droge bodem. Pannen met een vlakke bodem staan stabiel en pannen met een schone bodem dragen de warmte beter over op het gerecht.

Wokbrander

Met de wokbrander kunt u gerechten op een zeer hoge temperatuur bereiden. Het is hierbij van belang dat u:

• van te voren de ingrediënten in reepjes, plakjes of stukjes snijdt.
- bij het roerbakken olie van goede kwaliteit gebruikt, zoals olijf-, maïs-, zonnebloem- of arachideolie. Een klein beetje is al genoeg. Boter en margarine verbranden door de grote hitte.
- de gerechten met de langste bereidingstijd het eerst in de pan doet, zodat aan het eind van de bereidingstijd alle ingrediënten tegelijk (beet)gaar zijn.

Let op

Maak het toestel spanningsloos voordat met reparatie of schoonmaken wordt gestart. Bij voorkeur door de stekker uit het stopcontact te halen of de schakelaar in de meterkast op nul te zetten.

Gebruik geen stoomreiniger of hogedruk-stoomreiniger om het toestel te reinigen.

Reinigen van de oven

Voorzijde van toestel

Reinig het oppervlak met een vloeibaar, niet-schurend schoonmaak-middel voor gladde oppervlakken en een zachte doek. Breng het schoonmaakmiddel aan op de doek en veeg het vuil weg; spoel daarna met water. Breng het schoonmaakmiddel niet rechtstreeks op het oppervlak aan. Gebruik geen agressieve of schurende reinigingsmiddelen, scherpe voorwerpen of staalwol, want hierdoor ontstaan er krassen op het toestel.

Aluminium oppervlakken

Aluminium oppervlakken moeten worden gereinigd met niet-schurende, vloeibare schoonmaakmiddelen die voor dergelijke materialen bedoeld zijn. Breng het schoonmaakmiddel aan op een vochtige doek en reinig het oppervlak; spoel het oppervlak vervolgens met water. Breng het reinigingsmiddel niet rechtstreeks op het aluminium oppervlak aan. Gebruik geen schurende reinigingsmiddelen of schuursponsjes. Het oppervlak mag niet in contact komen met ovensprays.

Roestvrijstalen frontpanelen

Reinig het oppervlak met een zacht reinigingsmiddel (zeepsop) en een zacht sponsje dat het materiaal niet krast. Gebruik geen schurende of op oplosmiddelen gebaseerde reinigingsmiddelen. Als u deze instructies niet opvolgt, kan de behuizing beschadigd raken.

Gelakte en kunststof oppervlakken

Reinig de knoppen / toetsen en de deurhandgreep met een zachte doek en vloeibare schoonmaakmiddelen die geschikt zijn om gladde, gelakte oppervlakken te reinigen. U kunt ook reinigingsmiddelen gebruiken die speciaal voor dit soort oppervlakken werden ontwikkeld. In dit geval volgt u de instructies van de fabrikant.

Geëmailleerde delen

De binnenkant van de ovendeur, de gehele binnenoven en de bak- en braad plaat zijn geheel geëmailleerd. U kunt ze het beste reinigen met een warm sopje.

Buitenkant

Reinig de buitenkant van het fornuis met een warm sopje of vloeibare zeep. Na behandelen met schoon water.

Glas

Reinig de ovenruit met een sopje of met Glassex.

Oven

• De oven kan op de klassieke manier worden gereinigd (met schoonmaakmiddelen, ovenspray), maar alleen wanneer de oven zeer vuil is en wanneer de vlekken zeer hardnekkig zijn.
• Om de oven regelmatig te reinigen (na elk gebruik), wordt de volgende procedure aanbevolen:
• Gebruik de ovenfunctie: onder en bovenwarmte voor het reinigen van de oven. Stel de temperatuurkeuzeknop in op 50°C.
  Giet 0,6 l water in het bakblik en plaats het op de onderste richel. Na een half uur worden de voedselresten op het email van de oven zacht en kunt u ze met een vochtige doek afvegen.

Verwijderen overgeleiders

Om de geleiders beter te kunnen schoonmaken kunnen deze verwijderd worden.

1. Druk met een vinger op de laatste groef en haal de geleider uit de houder.
2. Til de geleider omhoog en verwijder deze.

Verwijderen ovendeur

Om de binnenoven beter te kunnen reinigen kan de overdeur verwijderd worden.

• Open de ovendeur en plaats een klinknagel (R) in het gat (F) van de scharnier.
• Sluit de ovendeur gedeeltelijk.
• Klap de deur naar boven om de aanslagpin en de scharniersector vrij te geven.

• Verwijder de ovendeur zodra deze vrijkomt uit het scharnier.
• Plaats de deur in omgekeerde volgorde. Let op de correcte positie van de scharnierdelen!

Verwijderen binnenruit

Voor het reinigen van de ovenruit is de binnenruit te verwijderen.

• Verwijder de ovendeur.
- Schuif de binnenruit met frame naar boven uit de ovendeur.

Let op! De ovenruit kan ook verwijderd worden wanneer de deur nog aan het fornuis bevestigd is. Let er dan wel op dat de deur niet plotseling dichtklapt door de scharnierveren.

Vervangen ovenverlichting

De fitting van het ovenlampje staat onder spanning. Er bestaat gevaar van een elektrische schok. Schakel voor het vervangen van de ovenlamp het fornuis volledig uit door de stekker uit het stopcontact te trekken of door de zekering in de meterkast uit te schakelen.

• Verwijder de ovengeleiders.
- Verwijder het glazen kapje (V) van de fitting door een schroevendraaier te plaatsen tussen de bescherming en de ovenwand.
- Vervang de lamp (L) Plaats een nieuwe lamp met de volgende specificaties: 15W/230V \~ 50Hz - 300°C (E14).
- Plaats het glazen kapje.

Voor hardnekkige vlekken dient u rekening te houden met het volgende:

De oven moet afgekoeld zijn voor u hem reinigt.

• Reinig de oven en de accessoires na elk gebruik, om te voorkomen dat het vuil inbrandt in de oven.
• De eenvoudigste manier om vet te verwijderen, is met behulp van warm zeepsop terwijl de oven nog warm is.

• Bij zeer hardnekkig vuil gebruikt u de klassieke ovenreinigingsmiddelen. Spoel de oven daarna grondig met schoon water om alle resten van het reinigingsmiddel te verwijderen.

• Gebruik nooit agressieve reinigingsmiddelen zoals staalwol, schuursponsjes, vlekverwijderaars enz.

• Gelakte, roestvrijstalen en verzinkte oppervlakken en aluminium onderdelen mogen nooit in contact komen met ovensprays, want daardoor raken ze beschadigd en verkleuren ze.
  Hetzelfde geldt voor de thermostaatsensor (als het toestel uitgerust is met een timer met een sensor) en voor de verwarmingselementen die aan de bovenzijde toegankelijk zijn.
• Wanneer u schoonmaakmiddelen aankoopt en gebruikt, dient u rekening te houden met het milieu en met de instructies van de fabrikant van het reinigingsmiddel.

Praktische tips

• Wanneer u grote stukken vetrijk vlees bereidt, is het aan te bevelen ze in aluminiumfolie of een geschikte braadzak te plaatsen, zodat het vet niet op de ovenwanden kan spatten.
• Wanneer u vlees op het rooster grilt, dient u een druipschaal onder het vlees te plaatsen.

Accessoires

Was de accessoires (bakplaten, rooster, enz.) met warm water en een klassiek afwasmiddel.

De oven, de binnenzijde van de deur en de bakplaten zijn behandeld met speciaal email, dat een glad en sterk oppervlak vormt. Dankzij deze speciale coating is reinigen bij kamertemperatuur gemakkelijker.

Reinigen van de gaskookplaat

Uw gaskookplaat is vervaardigd uit hoogwaardige materialen, die u eenvoudig reinigt.

- Regelmatig onderhoud direct na gebruik voorkomt dat overgekookt voedsel lange tijd kan inwerken en hardnekkige, moeilijk te verwijderen vlekken veroorzaakt. Gebruik hiervoor een mild reinigingsmiddel. Gebruik niet te veel vocht, aangezien dit de brander of ventilatieopeningen kan binnendringen.

• Reinig eerst de bedieningsknoppen, branders en pandragers en dan pas de vangschaal. Hiermee voorkomt u dat de vangschaal tijdens het reinigen opnieuw vuil wordt.
• Reinig de ontstekingsbougies bij voorkeur met een doekje. Betracht hierbij wel enige voorzichtigheid. De bougie kan anders defect raken. De bougie werkt alleen goed in een droge omgeving. Bij zware vervuiling kunt u de bougie met een fijn borsteltje reinigen.
• Plaats de pandragers rechtstandig naar beneden, zonder over de vangschaal te schuiven.
• Zet de branderdelen in elkaar met behulp van de geleidings nokken. Let hierbij op de uitsparingen voor de bougie en thermokoppel. Zorg ervoor dat de branderdelen vlak liggen.

Reinigen pandragers

Reinig de pandragers niet in de vaatwasser. Het emaille op de pandragers is geschikt voor reiniging in de vaatwasser, maar de verbinding met de rubber voetjes echter niet. Bovendien kan bij reiniging in de vaatwasser lichte verkleuring van de pandragers optreden. Bij verlies van de rubber voetjes zal de pandrager de vangschaal beschadigen.

Hardnekkige vlekken op emaille (pandragers, branderdoppen en vangschaal

Hardnekkige vlekken kunt u het beste verwijderen met een vloeibaar reinigingsmiddel. Gebruik nooit schuurpoeders, schuurpads, scherpe voorwerpen of agressieve reinigingsmiddelen.

Reinigen verwijderbare branderdelen

Branderdelen mogen niet in de vaatwasser gereinigd worden. De onderdelen kunnen door het vaatwasmiddel aangetast worden! De verwijderbare branderdelen (ook die van de wok) kunt u het beste reinigen met een mild schoonmaakmiddel en een zachte doek. Bij hardnekkige vlekken kunt u de branderdelen verwijderen en de delen laten weken in een sopje. Gebruik nooit schuurpoeders, schuurpads, scherpe voorwerpen of agressieve reinigingsmiddelen.

Storingstabel

Wanneer u twijfelt over de goede werking van uw toestel, betekent dit niet automatisch dat er een defect is. Controleer in elk geval de volgende punten in onderstaande tabel of kijk voor meer informatie op de website ‘www.Pelgrim.nl’.

Storing bij de kookplaat Mogelijke oorzaak Oplossing
Het ruikt naar gas in de omgeving van het toestel.	De aansluiting van het toestel lekt.	Sluit de hoofdgaskraan.Neem contact op met uw installateur.
Een brander ontsteekt niet. Stekker niet in stopcontact. Steek de stekker in het stopcontact.

Storing bij de kookplaat Mogelijke oorzaak Oplossing
De brander brandt niet egaal. Br	branderdelen niet juist geplaatst.	Zet de branderdelen via de centreernokken in elkaar.
	Branderdelen vervuild/vochtig.	Reinig/droog de branderdelen. Let er hierbij op dat de uitstroomgaten open zijn.
	Verkeerde soort gas gebruikt.	Controleer of het gebruikte gas geschikt is voor het toestel. Indien dit niet juist is, neem dan contact op met uw installateur.
De brander dooft na ontsteken.	Bedieningsknop niet lang genoeg ingedrukt.	Houd de bedieningsknop minimaal 10 seconden ingedrukt.

Storing bij de oven Mogelijke	oorzaak Oplossing
De oven schakelt niet in De oven	staat niet op handbediening.	Zet de oven op hand-bediening (zie pagina 10).
De oven wordt niet warm. Geen	temperatuur ingesteld. Stel met	de thermostaatknop de temperatuur in (zie pagina 10).

Een bezoek van de servicedienst tijdens de garantieperiode is niet gratis wanneer bij deze controle blijkt dat het apparaat niet goed werkt door onjuiste behandeling!

Algemeen

Dit toestel mag alleen door een erkend installateur worden aangesloten. De gasaansluiting en de elektrische aansluiting moeten voldoen aan de nationale en lokale voorschriften.

Lees eerst de separate veiligheidsinstructies!

Let op!

Dit toestel moet altijd geaard zijn.

Laat installatie-, onderhouds- en reparatiewerkzaamheden uitsluitend uitvoeren door vakmensen die door de fabrikant zijn geautoriseerd, anders vervalt de garantie.

Bij installatie-, onderhouds- en reparatiewerkzaamheden moet het apparaat spanningsvrij gemaakt worden. Het apparaat is alleen spanningsvrij als:

• de hoofdschakelaar van de huisinstallatie is uitgeschakeld, of
• de zekering van de huisinstallatie er geheel is uitgedraaid, of
• de stekker uit het stopcontact is getrokken.

Defecte onderdelen mogen alleen vervangen worden door originele Pelgrim onder delen. Alleen van die onderdelen kan Pelgrim garanderen dat zij aan de veiligheidseisen voldoen.

Indien de aansluitkabel beschadigd is mag deze alleen worden vervangen door de fabrikant, zijn service-organisatie of gelijkwaardig gekwalificeerde personen, teneinde gevaarlijke situaties te voorkomen.

Gasaansluiting

• Wij adviseren de kookplaat aan te sluiten met een vaste leiding. Aansluiting door middel van een speciaal daarvoor bestemde veiligheidsslang is ook toegestaan.
• Achter een oven moet een volledig metalen slang worden gebruikt.

Let op!

• Een veiligheidsslang mag niet worden geknikt en niet in aanraking komen met bewegende delen van het keukenmeubel.
• In alle gevallen moet er bij het toestel een aansluitkraan geplaatst worden op een makkelijk bereikbare plaats.
• De gassoort en het land waarvoor het toestel is ingericht staan vermeld op het gegevensplaatje.

Voordat u het toestel in gebruik neemt moet u de aansluitingen met zeepsop controleren op gasdichtheid!

Elektrische aansluiting

230-240 V\~ - 50/60 Hz

• Wandcontactdoos en stekker moeten altijd bereikbaar blijven.
• Zorg ervoor dat de aansluitkabel niet in contact kan komen met delen van het apparaat die heet kunnen worden.
• Als u een vaste aansluiting wilt maken, moet u er voor zorgen dat er een omnipolaire schakelaar met een contactafstand van minimaal 3 mm in de toevoerleiding wordt aangebracht.
• Het apparaat mag niet via een verdeelstekker of verlengsnoer op het elektriciteitsnet worden aangesloten. Hiermee kan veilig gebruik van het apparaat niet worden gewaarborgd.

Plaatsing

• Wanneer het fornuis wordt geplaatst naast een hoge kast of een andere wand van brandbaar materiaal, houd dan minimaal 50 mm afstand tussen het fornuis en deze wanden.
• Houd ook een afstand van minimaal 650 mm aan tussen de kookplaat en een eventueel boven de kookplaat geplaatste afzuigkap.
• Als het fornuis in een keukenmeubel wordt geplaatst moet de minimale ruimte worden aangehouden.
• Als het fornuis vast tussen keukenkastjes wordt ingebouwd dan moet de bekleding van het meubel bestand zijn tegen temperaturen van minimaal 90°C.

Met de stelvoetjes is het fornuis in hoogte verstelbaar.

Wilt u het fornuis op een verhoging plaatsen, zorg er dan voor dat deze hier niet vanaf kan glijden.

Let op!

Controleer na installatie van het toestel of de branders goed werken. Het vlambeeld moet regelmatig en stabiel zijn in volstand, terwijl de branders niet mogen uitgaan in kleinstand.

Technische gegevens

Op het gegevensplaatje aan de onderzijde van het toestel worden de totale aansluitwaarde, de vereiste spanning en de frequentie aangegeven.

Dit toestel voldoet aan alle relevante CE richtlijnen.

Aansluiting 230V - 50Hz
Vermogen	2,8 kW
Buitenmaten (mm)
Breedte 901
Hoogte 875-935
Diepte 600
Volume	105 liter

Verpakking en toestel afvoeren

Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hieromtrent informatie verschaffen.

De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• karton;
  • polyethyleenfolie (PE);
• CFK-vrij polystyreen (PS-hardschuim).

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd. Het toestel moet naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente worden gebracht of naar een verkooppunt dat deze service verschaft.

Het apart verwerken van huishoudelijke apparaten voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen waaruit het apparaat bestaat, teruggewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen.

CE

Conformiteitsverklaring

Wij verklaren dat onze producten voldoen aan de van toepassing zijnde Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn vermeld in de normen waar naar wordt verwezen.

Your cooker

Introduction 4

Description 5

Control panel 6

Before first use

Using the oven 7

Cooking tips 7

Using the gas hob 9

Operating the oven

Using the oven 10

Oven function 11
