LSP1165 - Voeding VOLTCRAFT - Gratis gebruiksaanwijzing en handleiding

Type product	Laboratoriumvoeding met elektronische stabilisatie
Merk	Voltcraft
Model	LSP1165
Categorie	Voeding
Afmetingen (L x H x D)	55 x 134 x 300 mm
Gewicht	Ongeveer 1,40 kg
Netvoeding	100-240 V AC, 50/60 Hz, max. opgenomen stroom 1,1 A, beschermingsklasse I
Spanning/stroombereiken	0-16 V/5 A, 0-27 V/3 A, 0-36 V/2,2 A (selecteerbaar met toetsen)
Displayresolutie	Spanning: 0,1 V; Stroom: 0,01 A
Nauwkeurigheid	Spanning: ± (1% + 2 digits); Stroom: ± (1% + 2 digits)
Belastingsstabiliteit (100%)	Spanning < 20 mV; Stroom < 10 mA
Belastingsstabiliteit (10%)	Spanning < 4 mV; Stroom < 10 mA
Restrimpelspanning	< 30 mVpp
Rendement	> 80%
Maximaal vermogen	80 W
Zekering	5 x 20 mm, 250 V, 2 A, traag
Omgevingscondities	Temperatuur 0 tot +40 °C, relatieve luchtvochtigheid max. 80% (niet condenserend)
Meegeleverde accessoires	Netsnoer, gebruiksaanwijzing
Belangrijkste functies	Spannings/stroomregeling met draaiknoppen, uitgang in-/uitschakelen (OUTPUT ON-toets), bereikselectie (16V/5A, 27V/3A, 36V/2.2A), CV/CC-LED's, veiligheidsbussen 4 mm
Onderhoud en reiniging	Reinigen met droge doek; vervangen van de zekering door een identiek type
Veiligheid	Beschermingsklasse I, niet gebruiken als lader, niet blootstellen aan vocht, loskoppelen voor reiniging

Veelgestelde vragen - LSP1165 VOLTCRAFT

Hoe stel ik de uitgangsspanning en de stroombegrenzing in?

Houd de toets voor het gewenste bereik (16V/5A, 27V/3A, 36V/2.2A) ongeveer 3 seconden ingedrukt tot de waarden knipperen. Draai vervolgens aan de knop VOLT. om de spanning en aan de knop CURR. om de stroom in te stellen. Druk kort op de toets om te bevestigen.

Hoe selecteer ik het spannings- en stroombereik?

Druk op een van de drie toetsen: 16V/5A, 27V/3A of 36V/2.2A. De toets licht op en het bereik is actief. De DC-uitgang wordt uitgeschakeld bij het wisselen van bereik om veiligheidsredenen.

Wat betekenen de CV- en CC-LED's?

De C.V.-LED (Constant Voltage) brandt wanneer de uitgang een constante spanning levert. De C.C.-LED (Constant Current) brandt wanneer de stroombegrenzing actief is (constante stroom).

Hoe schakel ik de DC-uitgang in of uit?

Druk op de OUTPUT ON-toets. De rode LED op de toets geeft de status aan: aan = uitgang ingeschakeld, uit = uitgang uitgeschakeld. Controleer voordat u inschakelt of de spanning bij de verbruiker past.

Kan ik deze voeding gebruiken als acculader?

Nee, het apparaat is niet goedgekeurd als lader. Gebruik het uitsluitend als gelijkspanningsbron voor laagspanningsverbruikers.

Wat moet ik doen als de zekering springt?

Schakel het apparaat uit en trek de stekker uit het stopcontact. Verwijder de zekeringhouder met een platte schroevendraaier, vervang de zekering door een identiek type (5x20 mm, 250 V, 2 A, traag). Als het probleem aanhoudt, raadpleeg dan een specialist.

Hoe reinig ik de voeding?

Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u gaat reinigen. Gebruik een zachte, schone, droge doek. Voor stof kunt u een kwast of stofzuiger gebruiken. Gebruik geen agressieve middelen.

Wat zijn de essentiële veiligheidsmaatregelen?

Gebruik het apparaat uitsluitend in droge binnenruimtes. Stel het niet bloot aan vocht. Trek de stekker uit het stopcontact voor reiniging. Draag geen metalen sieraden tijdens gebruik. Overschrijd de nominale stroom niet. Bij onweer de stekker uit het stopcontact halen.

Wat is het maximale uitgangsvermogen?

Het maximale vermogen is 80 W. Zorg ervoor dat het totale vermogen van de aangesloten verbruikers deze waarde niet overschrijdt.

Hoe sluit ik een verbruiker aan?

Zorg ervoor dat het totale vermogen niet hoger is dan 80 W. Schakel de verbruiker uit, stel de gewenste spanning en stroombegrenzing in, schakel de DC-uitgang uit en sluit vervolgens de negatieve draad aan op de - aansluiting (6) en de positieve op de + aansluiting (12) met behulp van 4 mm banaanstekkers. Schakel daarna de uitgang in met OUTPUT ON.

GEBRUIKSAANWIJZING LSP1165 VOLTCRAFT

NL GEBRUKSAANWIJZING PAGINA 44 - 57

1. Inleiding 45
2. Verklaring van symbolen 46
3. Voorgeschreven gebruik 46
4. Leveringsomvang 46
5. Veiligheidsvoorschriften 47

a) Algemeen 47
b) Netspanning/netkabel 48
c)Opstelplaats. 48
d) Gebruik 49

1. Aansluitingen en bedieningselementen 51
2. Ingebruikneming en bediening 52

a) Aansluiting en ingebruikname 52
b) Spannings-/stroombereik selecteren 52
c) Uitgangsspanning en stroombegrenzing instellen 53
d) Uitgang activeren/deactiveren 53
e)LED's,C.V."en,C.C." 53
f) Verbruikers aansluiten 54

1. Reiniging en onderhoud 55

a) Reiniging. 55
b) Zekering verwangen. 55

1. Bedrijfsstoringen 56
2. Afvoer 56
3. Technische gegevens 57

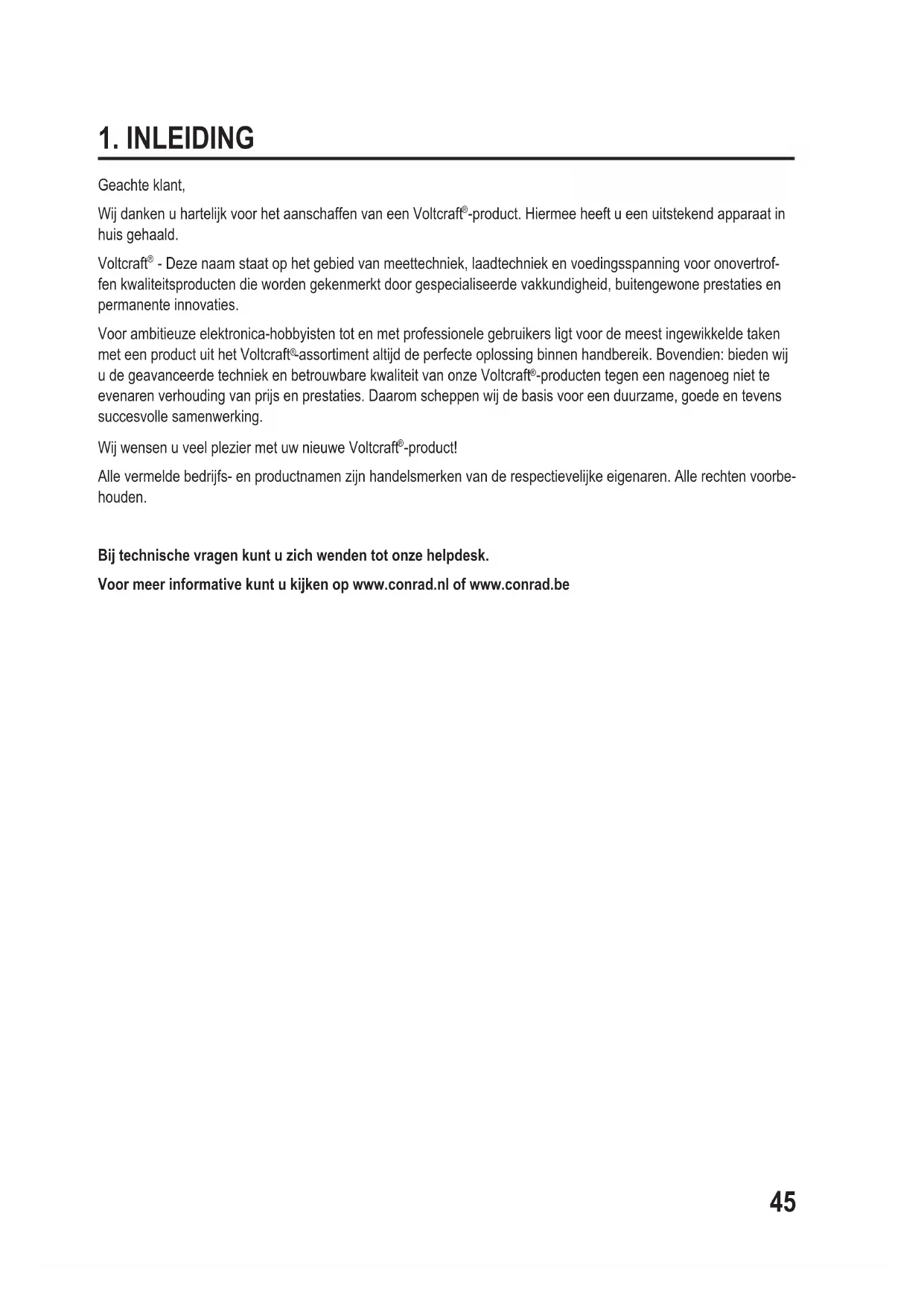

1. INLEIDING

Geachte klant,

Wij danken u hartelijk voor het aanschaffen van een Voltcraft®-product. Hiermee heeft u eenuitstekend apparaat in扣除 huis gehaal.

Voltcraft® - Deze naam staat op het gebied van meettechniek, laadtechniek en voedingsspanning voor onovertrofen kwaliteitproducten die worden gekekenmerkt door gespecialiseerde vakkundigheid, buitengewone prestaties en permanente innovations.

Voor ambitieuze elektronica-hobbyisten tot en met professionele gebruikers ligt voor de meest ingewikkelde taken met een product uit het Voltcraft®-assortiment altijd de perfecte oplossing binnen handbereik. Bovendien: bieden wij u de geavanceerde techniek en betrouwbare kwaliteit van onsze Voltcraft®-producten gegen een nagenoeg Niet te evenaren verhouding van prijs en prestaties. Daarom scheppen wij de basis voor een duurzame, goede en tevens succesvolle samenwerking.

Wij wensen u veel plezier met uw nieuwe Volcraft®-product!

Alle vermelde bedrijfs- en productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten voorhoven.

Bij technische vragen kunt u zich wenden tot unsere helpdesk.

Voor meer informative kunt u kijken op www.conrad.nl of www.conrad.be

2. VERKLARING VAN SYMBOLEN

Dit symbol worden gebruikt wonneer er gevaar bestaat voor uw gezondheid, bijv. door een elektrische schok.

Het symbol met het uitroepteken in een drihoek wijst op belangrijke aanwijzingen in deze gebruiksaanwijzing die in ieder geval要去en worden opgevolgd.

Het „pijl“-symbool wijst op speciale tips en aanwijzingen voor de bediening van het product.

Het product is uitsluitend geschikt voor het gebruik in droge binnenruimtes. Het mag Niet vochtig of nat worden.

Houd rekening met de gebruiksaaanwijzing!

De labvoeding met elektronische stabilisierung worden gebrukt als potentaalvrije spanningsbron voor het gebruik van laagspanningsapparaten.

De uitgangsspanning en de uitgangsstroom is telkens via een draaigever instelbaar (instelbereik zie hoofdstuk „Technische gegevens”) Een scherm toont de uitgangsspanning en de uitgangsstroom. De gelijkspanningsuitgang van de labvoeding is aan wee 4 mm-bussen aan de voorzijde beschikbaar.

De labvoeding voldoet aan veiligheidsklasse I. Als spanningsbron mag uitsluitend een contactdoos met randaarde van het openbare stroomnet worden aangesloten en gebruikt.

De stroomopname van de verbruiker mag de nominale stroom van het netapparaat Niet overschrijden (zie hoofdstuk „Technische gegevens").

De veiligheidsinstructies en alle andere informatie in deze gebruiksaanwijzing dienen absolut in acht te worden genomen. Lees de gebruiksaanwijzing nauwkeurig en bewaar deze. Geef het product uitsluitend samen met de gebruiksaanwijzing aan derden door.

Het product voldoet aan de nationale en Europese wettelijkke voorschriften.

4. LEVERINGSOMVANG

Labvoeding
- Netsnoer
- Gebruiksaanwijzing

Lees de volledige gebruiksaanwijzing voor de ingebruikname goed door, deze bevat belangrijke aanwijzingen voor een correcte werking. Bij schade veroorzaakt door het Niet opvolgen van deze gebruiksaanwijzing, vervalt hetrecht op garantie! Voor gevolgschade die hieruit ontstaat, zich wij nicht aansprakelijk!

Voor materièle of persoonlijke schade, die door ondeskundig gebruik of Niet inachtname van de veiligheidsvoorschriften veroorzaakt worden zich wij Niet aansprakelijk. In zulke geallen vervalt de garantie.

Geachte klant,

Deze verilgheidsvoorschriften haben nicht alleen de bescherming van het product, maar ook van uw gezondheid en die van andere personen tot doel. Lees waarom dit hoofdstuk zeer aandachtig door voordat u het product gebruikt!

Het laboratorium-netapparaat heeft de fabriek in verilheidstechnisch perfecte staat verlaten. Volg de instructies en waarschuingen in de gebruiksaanwijzing op om deze status van het product te handhaven en een verilige werkig te garanderen.

a) Algemeen

• Om veiligheids- en toelatingsredenen (CE) is het eigenhandig ombouwen en/of wijzigen van het product Niet toegestaan. Demonteer het apparaataarom nooit.
• Dit product is geen spelégoed: houd het waarom buiten bereik van kinderen! Het product mag alleen op eenplaats worden gezet, gebruikt of opgeborgen die voor kinderen Niet bereikbaar is. Wees dus extra voorzichtig als kinderen in de buurt zich! Kinderen hunnen instelleningen wijzigen, wat tot brand of explosie kan leiden (afhankelijk van welk type verbruiker aan de labovoeding is aangesloten). Dit is levensgevaarlijk!
• U mag het product alleen door een vakman of een reparatiedienst latent onderhoden, instellen en repareren. Binnenin het apparaat bevinden zich geen onderdelen die door de gebruiker nutzen worden ingesteld of onderhoden.
• In scholen, opleidingscentra, hobbyruimten en werkplaatsen dient door geschoold personeel voldoende toezicht te worden gehonden op de bediening van het product!
• In commerciale omgevingen dienen de Arbo-voorschriften ter voorkoming van ongevallen met betrekking tot elektrische installations en bedrijfsmiddelen te worden opgevolgd!
• Laat het verpakkingsmateriaal Niet achteeloos liggen. Dit kan voor kinderen gevaarlijk spelgoed+zijn!
• Behandel het product voorzichtig, door stoten, schokken of een val - zichs van geringe hoogte - kan het beschadigen.
• Bij vragen met betrekking tot het correcte gebruik of met betrekking tot problemen waar u in de gebruiksaanwijzing geen oplossing voor kunt vinden, contact opnemen met ons of met een anderevakman.

b) Netspanning/netkabel

De labvoeding beantwoordt aan de veiligheidsklasse I en is alleen geschikt voor aansluiting aan een geaarde contactdoos van het openbare stroomnet. Let op dat de randaardig Niet defect/onderbroken is, aangezien anders bij een defect levensgevaar door elektrische slag bestaat.

• De contactdoos waarkee de netkabel voor de labvoeding worden verbonden, moet makkelijk toegankelijk zijn. Als dit Niet möglich is,要去 een alpolige scheidingsnichting van de netspanning worden voorzien (vb. een noodschakelaar of een aardlekschakelaar).
• Trek de stekker nooit aan de kabel uit het stopcontact.
• Wonneer de labvoeding of het netsnoer tekenen van schade vertoont, mag u het Niet beetpakken; er bestaat levensgevaar door elektrische schok!

Schakel eerst de netspanning voor de contactdoos, waaraan de netkabel is aangesloten uit (bijhorende zekeringsautomaat uitschakelen of zekering uitdraaien, cervolgens bijhorende FI-beschermschakelaar uitschakelen zodat de contactdoos aan alle polen van de stroomtoevoer is afgesloten).

Pas daarna mag u de stekker uit het stopcontact nemen.

De beschadigde netkabel moet milieubewust verwijderd worden, gebruik het nicht meer. Vervang hem door een identieke netkabel.

Als de labvoeding beschadigd is, gebrukt u hem nicht langer, maar breng hem waar eenvakwerkplaats of voer het milieuvriendelijk af.

c) Opstelplaats

• Het product mag uitsluitend in gesloten, droge ruimtes binnenruimtes worden opgesteld en gebruikt.. Het product mag Niet vochtig of nat worden, er is gevaar voor levensgevaarlijke elektrische schokken!
  De labvoeding mag ook nicht worden bloatgesteld aan extreme temperaturen, direct zonlicht, trillingen of sterke mechanische belastingen.
• Kies voor de labvoeding een stabel, effen, schoon en voldoende groot oppervlak om het toestel neer te zetten.
  Zet de labvoeding nooit op brandbare oppervlakken (vb. tapijt, tafelkleed). Gebruik altijd een geschikte onbrandbare, hittebestendige ondergrond.
  Dek de labvoeding nooit af. Houd de labvoeding ver van brandbare of Licht ontvlambare materialen (vb. gordijnen).
• Zorg ervoor dat zowel de netkabel als de kabel maar de aangesloten verbruiker nicht gekned of door scherpe randen beschadigd worden. Installer de kabels zo dat niemand erover kan struikelen.
• Zet geen voorwerpen met vloeistoffen, bijv. vazen of planten, op of naast het product. Wanner deze vloeistoffen in de labvoedig raken, worden de labvoedig vermietigd en bestaat er bovendien groot brandgevaar of een explosie.

Schakel in zulk een geval eerst de netspanning voor de contactdoos, waaraan de labvoeding is aangesloten uit (bijhorende zekeringsautomaat uitschaken of zekering uittdraaien, verrolgens bijhorende FI-beschemerschakelaar uitschaken zoat de contactdoos aan alle polen van de stroomtoevoer is afgesloten). Trek pas daarna de stekker uit het stopcontact.

Gebruik daarna de labvoeding Nieteer gebruiken, Maar breng hem aan een reparatiedienst of verwijder hem op milieuvriendelijk wijze.

• Plaats de labvoeding Niet zonder geschikte bescherming op kostbare meubeloppervlakken.

d) Gebruik

• Het gebruik van het product in een omgeving met veel stof, met brandbare gassen, dampen of oplos-middelen is Niet toegestaan. Er bestaat explosie-/brandgevaar!
• Let voor de ingebruikname enijdens het gebruik van de labvoeding op dat uw handen, schoenen, kleding, de vloer en het apparaat zich droog�.
• Zorg voor voldoende ventilatie rondon de labvoeding tijdens het gebruik. Dek de labvoeding en het netdeel nooit af.
• Laat het product nooit onbewaaktijdens het gebruik. Ondanks de omvangrijke en talrijke beschemschakelingen können defecten nicht worden uitgesloten.
• Wanner u met de labvoeding en.daaraan aangesloten verbruikers werkt, mag u geen metalen of geleidende materialen, zoals vb. juwelen (kettingen, armbanden, ringen, etc.) dragen. Door een kortsluiting bestaat brand- en explosiegevaar en verwondingsgevaar.
• Bij serieschakeling van meerdere labvoedingen kan een gevaarlijke spanning ontstaan. Er bestaat in dat geval levensgevaar door elektrische slag!
• Gebruik het apparaat uitsluitend in een gematigd klimaat; Niet in een tropisch klimaat. Neem hierbij ook de omgevingsvoorwaarden van het hoofdstuk „Technische gevevens" in acht.
• Gebruik het product nooit direct wanner het van een koude ruimte in een warmer ruimte is gebracht. Het condenswater dat wordt gezormd, kan onder bepaalde omstandigheden het apparaat beschaden of storingen veroorzaken! Bovendien bestaat gevaar voor elektrische schokken!

Verbind het product Niet onmiddelijk met een contactdoos, maar LAST het eerst op kamertemperatuur komen voor u het in bedrijf neemt. Dit kan een paar uur duren!

• Vermijd een gebruik van het apparaat in de buurt van sterke magnetische of electromagnetische velden, zendantennes of HF-generatoren. Hierdoor kan de besturingsleuktronica beinvloed worden.
• Trek bij onweer de netstekker van de labvoeding uit de contactdoos om schade door verhoogde spanning te vermijden.
• Let op dat de isolatie van de labvoeding, de veiligheidsbussen, de aangesloten kabels en het netsnoer nicht beschadigd of vernield worden.
• Voorkom het gebruik van Niet-geisoleerde metalen leidingenussen labvoedng en verbruiker! Gebruik uitsluitend aansluitkabels met voldoende dimensionering en met een intacte isolatie.

• Gebruik de labvoeding Niet als laadapparaat.

labvoeding is nicht voor toepassing op mensen en dieren togetstaan.

Beding is nicht voor toepassing op mensen en dieren toegestaan.

Indien kan worden aangenomen dat gebruik zonder bevaren nicht meer möglichk is, dan moet het product buiten bedrijf worden gesteld en worden beveiligd gegen onopzettelijk gebruik.

Schakel de labvoeding uit en ontkoppel de netspanning (trek de steker uit de contactdoos). U mag het product daarna Niet meer gebruiken. Breng hem maar een reparatiedienst of verwijder hem op milieuvriendelijk wijze.

Men mag aannemen dat een gevaarloze werkung Niet meer möglichk is wonneer de labvoeding zicht- maar is beschadigd, Nietmeer functioneert, langdurig onder ontunstige omstandigheden is opgeslagen of tijdens transport te zwaar is belast.

• Bij langduring Niet-gebruik (vb. bij opslag) ontkoppelt u de labvoeding van de bedrijfsspanning en trekt u de stekker van het netsnoeruit de contactdoos.

Bewaar het gehele product op een droge, schone plaats, Niet toegankelijk voor kinderen.

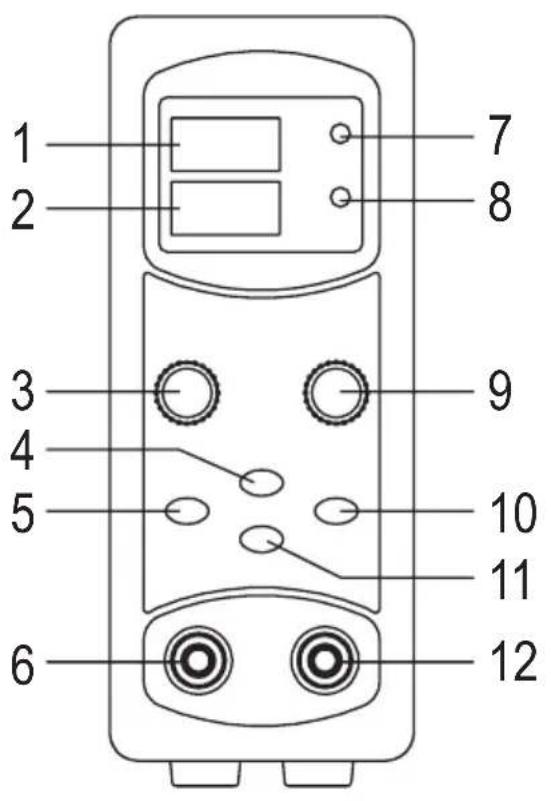

6. AANSLUITINGEN EN BEDIENINGSELEMENTEN

1 Uitgangsspanning
2 Uitgangsstroom
3 Draaigever "CURR." voor de stroombegrenzing (uitgangsstroom)
4 Toets "OUTPUT ON"
5 Toets,16V/5A"
6 DC-uitgangsbus n^ (minpool)
7 LED "C.V."
8 LED "C.C."
9 Draigever "VOLT." voor de uitgangsspanning
10 Toets ^36V / 2.2A
11 Toets,27V/3A
12 DC-uitgangsbus ^ 其 + ^ 其 (pluspool)

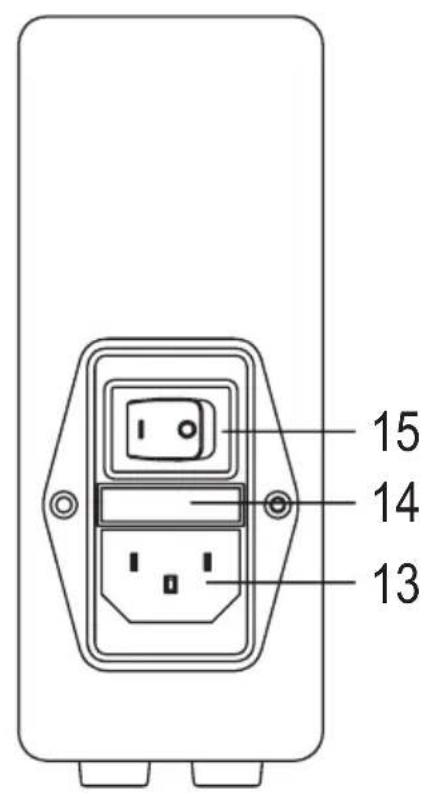

13 Netbus voor de aansluiting van het meegeleverde netsnoor
14 Zekeringhouser
15 Aan-/uitschakelaar

a) Aansluiting en ingebruikname

• Plaats de labvoeding op een vaste en effen ondergrond.
• Schakel de labvoeding uit (aan-/uitschakelaar (15) in de stand „O" zetten).
• Wanner een verbruiker aan de DC-uitgangsbussen (6, 12) aangesloten is, ontkoppelt u deze.
• Sluit de netbus (13) met behulp van het meegeleverde netsnoer aan op een standard wandcontactdoos met randaarde.
• Schakel de labvoeding aan (aan-/uitschakelaar (15) in de stand „l" zetten).
  Op het scherm verschijnt nu de huidig ingestelde uitgangsspanning en de waarde voor de stroombegrenzing.

Aan de DC-uitgangsbussen (6, 12) is de uitgangsspanning pas beschikbaar wonneer u kort op de toets "OUTPUT ON" drukt zodate de toets rood oplicht.

b) Spannings-/stroombereik selectoren

De labvoeding beschicht over drie spannings-/stroombereiken die u via drie toetsen kurz selecteren:

Toets, "16V/5A" (5)

De labvoeding levert een uitgangsspanning van 0 - 16 V/DC en een stroom van 0 - 5 A (max.)

Toets, 27V / 3A (11)

De labvoeding levert een uitgangsspanning van 0 - 27 V/DC en een stroom van 0 - 3 A (max.)

De labvoeding levert een uitgangsspanning van 0 - 36 V/DC en een stroom van 0 - 2,2 A (max.)

Nadat u op een willkeurige toets hebt gedrukt,licht deze op.Op het scherm verschijnt de huidig ingesteldeuitgangsspanning en de waarde voor de stroombegrenzing.

De ingestelde waarde blijft ook na het uitschakelen van de labvoeding opgeslagen.

De instelling van de respectievelijke uitgangsspanning en stroombegrenzing worden in het volgende hoofdstuk beschreven.

Als de DC-uitgang geactiveerd (rode LED in de toets „OUTPUT ON" (4) Licht op) en u drukt op een van de drie toetsen, dan worden de DC-uitgang omwille van veiligheidsredenen gedestructiveerd (rode LED dooftui).

c) Uitgangsspanning en stroombegrenzing instellen

• Om de uitgangsspanning en stroombegrenzing in te stellen, houdt u een van de drie toetsen „16V/5A" (5), "27V/3A" (11) of "36V/2.2A" (10) langer ingedrukt (ondeveer 3 seconden) tot de waarde voor de uitgangsspanning en de stroombegrenzing knipperen.

Let op:

DC-uitgang geactiveerd (rode LED in de toets „OUTPUT ON" (4) Licht op) en u drukt op een van de drie toetsen, dan worden de DC-uitgang omwille van veiligheidsredenen gedreactiveerd (rode LED dooftui).

• Wijzig de uitgangsspanning door de draaigever „VOLT." (9) maar links of rechts te draaien.
  Als de draaigever langzaam worden gedraaid, wijzigt de spanningswaarde zich inkleine stappen. Bij snel draaien gebeurt de verstelling in grote stappen.
  Wijzig de waarde voor de stroombegrenzing door de draaigever "CURR." (3) maar links of rechts te draaien.
  Als de draaigever langzaam worden gedraaid, wijzigt de stroomwaarde zich inkleine stappen. Bij snel draaien gebeurt de verstelling in groe stappen.
• Sla de instelling op door de oplichtende toets „16V/5A" (5), „27V/3A" (11) of „36V/2.2A" (10) kort in te drukken. Daarop stopt het indicatielampje met knipperen, de instelmodus is afgesloten.
  Als een Niet-oplichtende toets worden ingedrukt (een ander spannings-/stroombereik, zie hoofdstuk 7. b), kunt u diens instelling eveneens veranderen zonder de instelmodus te verlaten.

d) Uitgang activeren/deactiveren

Voor u de DC-uitgang activeert, moet worden gecontroleerd of de bedrijfsspanning van de aan de labvoeding aangesloten verbruiker met de uitgangsspanning van de labvoeding overeenkomt. Anders worden de verbruiker beschadigd; bovendien bestaat er brand- en explosiegevaar (afhankelijk van de verbruiker)!

Als bijzonderheid van de labvoeding kan de DC-uitgang via een druk op de toets „OUTPUT ON" (4) geactiveerd/ gedeactiveerd worden.

Een rode LED in de toets geeft de toestand van de uitgang wee:

• LED brandt: Uitgang is geactiveerd en levert spanning/stroom
• LED brandt nicht: Uitgang is gedeactiveerd

Op deze manier is het Niet nodig de verbruiker van de labvoeding te ontkoppelen, wanner u bijvoorbeeld wijzigingen aan de schakeling van de verbruiker wilt uitvoeren.

Beide LED's duiden aan of de uitgang een constante spanning of constante stroom levert.

Wanner de LED „C.C.” oplicht, is de ingestelde stroombegrenzing van de labvoeding actief.

f) Verbruikers aansluten

Controleer eerst of het totale vermogen van alle verbruikers die aan de labvoeding zich aangesloten, het maximumvermögen van de labvoeding Niet overschrijdt.

De verbruikers要去 algtijd uitgeschakeld zich, wanneer ze met de labvoeding worden verbonden. Anders kuren vonden ontstaan die zowel de uitgangsbussen van de labvoeding als de door u gebruikte stekkers beschadigen.

• Als dit nog nicht gebeurd is, verbindt u de labvoeding met de netspanning en schakelt u undeze in (zie hoofdstuk 7. a).
• Stel de nodige bedrijfsspanning voor de respectievelijke verbruiker in, zie hoofdstuk 7. b) en 7. c). Hetzelfde geldt voor de stroombegrenzing.

Als er geen stroombegrenzing worden gebruikt, stelt u de stroomwaarde op maximum in.

• Deactivateer de DC-uitgang, druk op de toets „OUTPUT ON" (4) zodate de rode LED Niet oplicht.
• Verbind de minaansluiting (-) van de verbruiker met de DC-uitgangsbus „-“ (6) van de labvoeding.

Verbindervolgensdeplusaansluiting (+) van de verbruiker met de DC-uitgangsbus ^ 一 + ^ 一 12 van de labvoeding.

Gebruik (afhankelijk van de uitgangsstroom) een voldoende gedimensioneerde kabel.

labvoeding beschicht over veiligheidsbussen van 4 mm zodate overeenkomstige bananenstekkers van 4 mm nodig+zijn.

• Controller nogmaals of de op het scherm van de labvoeding weergegeven uitgangsspanning met de bedrijfsspanning van de verbruiker overeenkomt.

Druk dan op de toets „OUTPUT ON" (4) om de DC-uitgang te activeren, de rode LED in de toetslicht op.

De huidige waarden voor spanning en stroom verschijnen op het scherm.

Naargelang de bedrijfstoestand van de labvoeding (spannings- of stroombegrensd)licht de LED „C.V.” (7) voor de spanningsregeling of „C.C.” (8) voor de stroombegrenzing op.

Indien nodig=kunt u ook bij vrijgeschakeldeuitgangsbussen de Waarde voor de stroombegrenzing of de Waarde voor de spanningsregeling afstellen.

• Om de DC-uitgang te deactiveren, drukt op de toets „OUTPUT ON" (4) zodat de rode LED uittdooft.

8. REINIGING EN ONDERHOUD

De labvoeding is op een enkele onderhoudsbeurt of een verrangig van de zekering na onderhoudsvrij, demonteer het nooit.

Het openen van de labvoeding of een onderhoud of herstelling is uitsluitend door een vakman toegestaan.

a) Reiniging

Schakel de labvoeding voor het reinigen altijd uit en koppel deze los van de netspanning (stekker uittrekken).

Reinig het product alleen met een schone, zachte, droge doek. Stof kan heel eenvoudig worden verwijderd met een droog, schoon penseel en een stofzuiger.

Gebruik voor de reiniging geen agressieve reinigingsmiddelen of chemische producten. Dit kan nicht alleen tot verkleuring leiden, maar ook tot schade aan het product.

b) Zekering verrangen

De zekering kan zowel bij overbelasting als bij een defect van de labvoeding uitslaan.

Om de zekering te verrangen gaat u als volgt te werk:

Let op!

Schakel de labvoeding eerst uit. Trek de netkabel uit de labvoeding, ontkoppel bovendien de aangesloten verbruiker van de labvoeding.

Met en vlakke schroevendraier kurz u de zekeringholder uittrekken (de gleuf aan de zekeringholder bevindt zich binnen de netbus).

Vervang de defecte zekering door een identieke zekering (zelfde type, zelfde nominaal vermogen, zelfde active-ringskarakteristik), die hoofdstuk „Technische gegevens").

Steek de zekeringhouser terug in de fitting tot deze vastklikt.

Controleer aansluitend de correcte werking van de labvoeding.

Als de zekering opniewu uitslaat (ook wonneer er geen overbelasting is of geen verbruiker aangesloten is), schakelt u de labvoeding uit en ontkoppelt u deze van de netspanning. Laat de labvoeding aansluitend door een vakman controleren.

9. BEDRIJFSSTORINGEN

De labvoeding werkdt Niet, de indicatielampjes lichten Niet op:

• Controller de aan-/uitschakelaar (schakelaatstand „l" = ingeschakeld).
• Controller of de netkabel vast met de labvoeding is vebonden en of deze met een standard contactdoos met randaarde is verbonden.
• Controller de goede werkung van de contactdoos (vb. zekering, zekeringsautomaat, aardlekschakelaar).

De aangesloten verbruikers werken nicht:

• Controller de polariteit aan de DC-uitgangsbussen (6, 12).
• Controller of de stroombegrenzing geactiveerd is, stelt evt. een hogere waarde voor de stroombegrenzing in (of stel de maximumwaarde in).
• Let op dat de labvoeding over drie verschillende spannings-/stroombereiken beschikt die via drie toetsen "16V/5A" (5), "27V/3A" (11) of "36V/2.2A" (10) können worden geselecteerd, wie hoofdstuk 7. b).

Wanner de verbruiker bijvoorbeeld over een bedrijfsspanning van 30 V/DC beschikt, kiest u het overeenkomstig bereik met de toets ^36V / 2.2A . Hier is darüber alleen een uitgangsstroom tot 2,2 A beschikbaar.

• Verminder de belasting van de labvoeding.
• Controller de technische geevens van de verbruiker (bedrijfsspanning, stroomopname, spanningtype).

10. AFVOER

Elektronische apparaten können gerecycled worden en horen nicht thuis in het huisvuil.

der het product aan het einde van de levensduur volgens de geldende wettelijkke voorschriften.

Bedrijffspanning 100 - 240 V/AC, 50/60 Hz

Stroomopname max. 1,1 A

Beschermingsklasse

DC-uitgang 1

Aansluitbussen voor DC-uitgang .4 mm Ronde bussen

Regelbareuitgangsspanning .Bereik1:0-16V/DC

Bereik 2:0-27 V/DC

Bereik 3:0-36 V/DC

Regelbareuitgangsstroom .Bereik 1:0-5A

Bereik 2:0-3A

Bereik 3:0-2,2A

Activering ..Spanning: 0,1 V

Stroom: 0,01 A

Nauwkeurigheid .Spanning: ± (1% +2 digits)

Stroom: ±(1% +2 digits)

Stabiliteit bij 100% lastwijziging ....Spanning: < 20mV

Stroom: < 10mA

Stabiliteit bij 10% lastwijziging .........Spanning: < 4mV

Stroom: < 10mA

Rimpel bij nominale belasting .........Spanning: < 30mVpp

Efficiente. >80%

Uitgangsvermogen max.80 W

Zekeringstype...Smeltzekering 5× 20mm ( × L) , 250 V, 2 A (trage doorslagkarakteristiek)

Omgevingsvoorwaarden .Temperatuur 0^ tot +40^ luchtvochtigheid max. 80% ,niet condenserend

Afmeting (× × ) . 55× 134× 300mm

Gewicht ca. 1,40 kg

Impressum

Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle rechten, vertaling inbegrenp, Voorbehoden. Reproductions van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingssapparatuur, vereisen de schriftelijke toestemming van deuitgever. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.
