Caractéristique	Détails
Type d'appareil	Alimentation de laboratoire
Tension de sortie	0 à 30 V
Courant de sortie	0 à 5 A
Puissance maximale	150 W
Affichage	Affichage numérique LED
Modes de fonctionnement	Constant voltage (CV) et constant current (CC)
Protection	Protection contre les courts-circuits et la surchauffe
Utilisation	Idéal pour les tests et la recherche en électronique
Maintenance	Nettoyage régulier et vérification des connexions
Sécurité	Conforme aux normes de sécurité CE
Dimensions	Largeur : 220 mm, Hauteur : 120 mm, Profondeur : 300 mm
Poids	Environ 3,5 kg

FOIRE AUX QUESTIONS - LSP1165 VOLTCRAFT

Comment utiliser le VOLTCRAFT LSP1165 pour la première fois ?

Pour utiliser le VOLTCRAFT LSP1165 pour la première fois, commencez par lire le manuel d'utilisation fourni. Assurez-vous de charger l'appareil complètement avant de l'utiliser et suivez les instructions pour les calibrages initiaux.

Pourquoi mon VOLTCRAFT LSP1165 ne s'allume-t-il pas ?

Si votre VOLTCRAFT LSP1165 ne s'allume pas, vérifiez d'abord que la batterie est chargée. Si la batterie est chargée et que l'appareil ne s'allume toujours pas, essayez de réinitialiser l'appareil ou contactez le support technique.

Comment calibrer le VOLTCRAFT LSP1165 ?

Pour calibrer le VOLTCRAFT LSP1165, suivez les instructions du manuel d'utilisation. Généralement, cela implique l'utilisation d'un étalon de référence et d'ajuster les paramètres de l'appareil pour obtenir des mesures précises.

Que faire si l'écran du VOLTCRAFT LSP1165 est flou ou illisible ?

Si l'écran du VOLTCRAFT LSP1165 est flou, vérifiez si l'appareil est propre et exempt de poussière. Si le problème persiste, essayez de réinitialiser l'appareil. Si l'écran reste illisible, contactez le service client.

Comment changer la batterie du VOLTCRAFT LSP1165 ?

Pour changer la batterie du VOLTCRAFT LSP1165, ouvrez le compartiment de la batterie en suivant les instructions du manuel. Remplacez l'ancienne batterie par une nouvelle en respectant la polarité indiquée.

Le VOLTCRAFT LSP1165 est-il étanche ?

Le VOLTCRAFT LSP1165 n'est pas conçu pour être étanche. Évitez tout contact avec l'eau et assurez-vous de le stocker dans un endroit sec.

Comment obtenir un service après-vente pour le VOLTCRAFT LSP1165 ?

Pour obtenir un service après-vente pour le VOLTCRAFT LSP1165, contactez le revendeur où vous avez acheté l'appareil ou rendez-vous sur le site web de VOLTCRAFT pour plus d'informations sur le support technique.

Y a-t-il une garantie pour le VOLTCRAFT LSP1165 ?

Oui, le VOLTCRAFT LSP1165 est généralement couvert par une garantie limitée. Consultez le manuel d'utilisation ou le site web de VOLTCRAFT pour les détails sur la durée et les conditions de la garantie.

MODE D'EMPLOI LSP1165 VOLTCRAFT

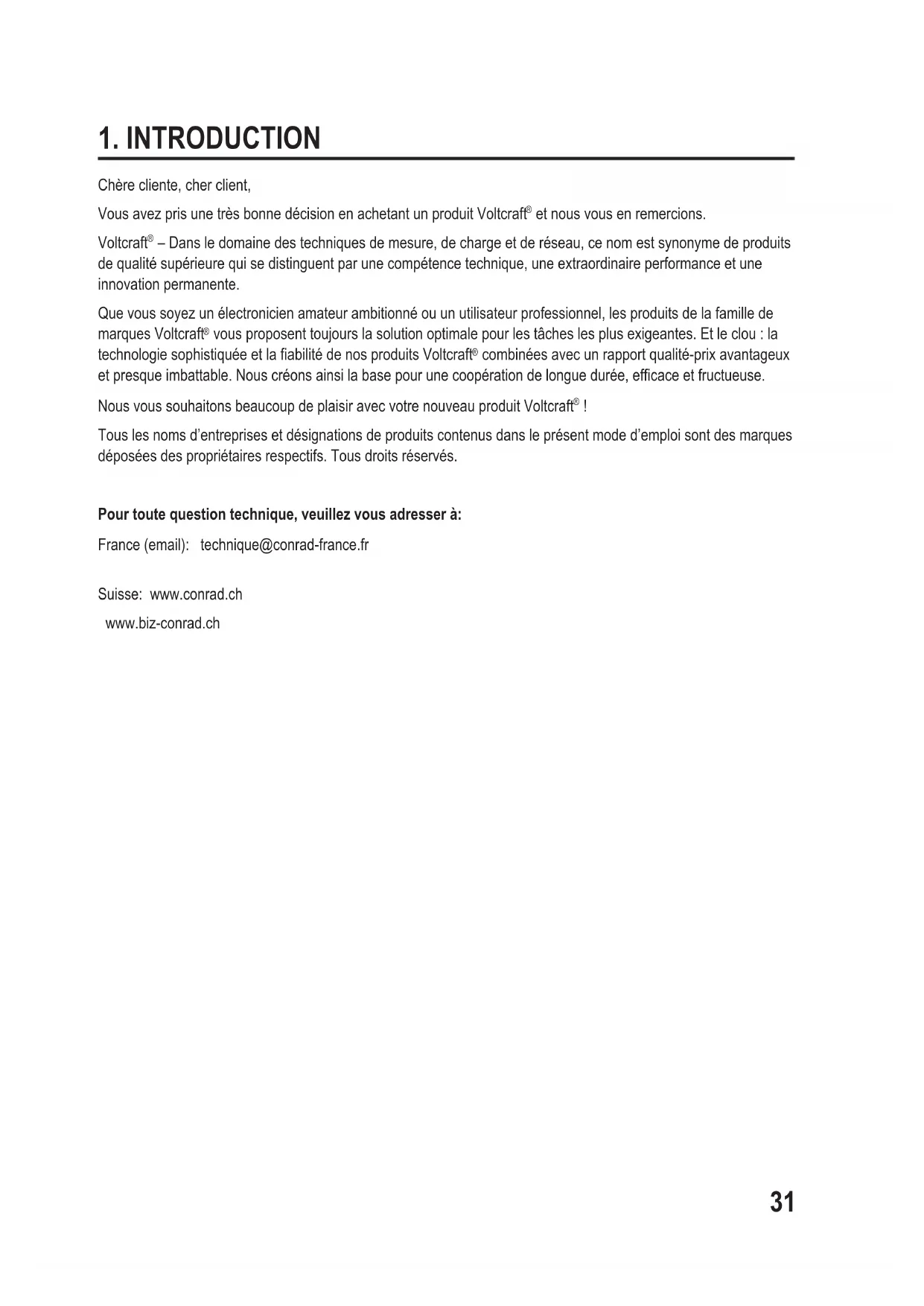

Chère cliente, cher client, Vous avez pris une très bonne décision en achetant un produit Voltcraft

et nous vous en remercions. Voltcraft

– Dans le domaine des techniques de mesure, de charge et de réseau, ce nom est synonyme de produits de qualité supérieure qui se distinguent par une compétence technique, une extraordinaire performance et une innovation permanente. Que vous soyez un électronicien amateur ambitionné ou un utilisateur professionnel, les produits de la famille de marques Voltcraft

vous proposent toujours la solution optimale pour les tâches les plus exigeantes. Et le clou : la technologie sophistiquée et la abilité de nos produits Voltcraft

combinées avec un rapport qualité-prix avantageux et presque imbattable. Nous créons ainsi la base pour une coopération de longue durée, efcace et fructueuse. Nous vous souhaitons beaucoup de plaisir avec votre nouveau produit Voltcraft

Tous les noms d’entreprises et désignations de produits contenus dans le présent mode d’emploi sont des marques déposées des propriétaires respectifs. Tous droits réservés. Pour toute question technique, veuillez vous adresser à: France (email): [e-mail] Suisse: www.conrad.ch www.biz-conrad.ch32

2. EXPLICATION DES SYMBOLES

Ce symbole est utilisé pour signaler un danger pour votre santé, par ex. par électrocution. Le symbole avec le point d’exclamation placé dans un triangle signale les informations importantes du présent mode d’emploi qui doivent impérativement être respectées. La « èche » précède les recommandations et consignes d’utilisation particulières. Le produit est prévu pour une utilisation en intérieur dans les locaux secs, il ne doit pas être mouillé ou prendre l’humidité. Observez le mode d’emploi !

3. UTILISATION CONFORME

Le bloc d’alimentation de laboratoire à stabilisation électronique a été conçu comme source de tension sans poten- tiel en vue du fonctionnement de consommateurs basse tension. La tension et le courant de sortie se règlent respectivement à l’aide d’un bouton rotatif (plage de réglage, voir chapitre « Caractéristiques techniques »). La tension et le courant de sortie sont afchés sur un écran. La sortie à tension continue du bloc d’alimentation de laboratoire est disponible sur deux prises femelles 4 mm sur la face avant. Le bloc d’alimentation de laboratoire appartient à la classe de protection II et doit uniquement être branché et utilisé sur une prise de courant de sécurité du réseau d’alimentation public. Le courant absorbé par le consommateur ne doit pas être supérieur au courant nominal du bloc d’alimentation (voir chapitre « Caractéristiques techniques »). Impérativement observer les consignes de sécurité ainsi que toutes les autres informations qui gurent dans le présent mode d’emploi. Lisez attentivement l’intégrité de la notice d’utilisation et conservez-la. En cas de remise du produit à un tiers, il doit toujours être accompagné de son mode d’emploi. Le produit est conforme aux prescriptions légales nationales et européennes en vigueur.

4. ÉTENDUE DE LA LIVRAISON

• Bloc d’alimentation de laboratoire

• Cordon d’alimentation

Avant la mise en service, veuillez lire l’intégralité du mode d’emploi ; il contient des remarques importantes à propos du fonctionnement correct. Tout dommage résultant d’un non-respect du présent mode d’emploi entraîne l’annulation de la garantie ou garantie légale ! Nous déclinons toute responsabilité pour les dommages consécutifs ! De même, nous n’assumons aucune responsabilité en cas de dommages matériels ou corporels résultant d’une utilisation non conforme aux spécications de l’appareil ou du non-respect des consignes de sécurité ! De tels cas entraînent l’annulation de la garantie ou garantie légale. Chère cliente, cher client, Les présentes consignes de sécurité servent non seulement à la protection du produit, mais permettent également de garantir votre propre sécurité ainsi que celle des autres personnes. Veuillez donc attentive- ment lire ce chapitre avant la mise en service du produit ! Du point de vue de la sécurité, le bloc d’alimentation de laboratoire a quitté l’usine dans un état irré- prochable. An de maintenir l’appareil en bon état et d’en assurer une utilisation correcte sans risques, l’utilisateur doit observer les consignes de sécurité ainsi que les avertissements contenus dans le présent mode d’emploi. a) Généralités

• Pour des raisons de sécurité et d’homologation (CE), il est interdit de transformer ou modier le produit de manière arbitraire. Ne le démontez jamais.

• Le produit n’est pas un jouet, le tenir hors de portée des enfants ! N’installez, n’utilisez et ne rangez le produit qu’à un endroit situé hors de portée des enfants. Soyez particulièrement vigilant en présence d’enfants ! Les enfants risqueraient de modier les réglages, ce qui pourrait déclencher un incendie ou provoquer une explosion (en fonction du type de consommateur branché sur le bloc d’alimentation de laboratoire). Il y a danger de mort !

• Les travaux d’entretien, de réglage et de réparation sont strictement réservés aux spécialistes et ateliers spécialisés. À l’intérieur du boîtier, aucun composant ne nécessite un réglage ou un entretien de votre part.

• Dans les écoles, les centres de formation, les ateliers de loisirs et de réinsertion, la manipulation d’ap- pareils alimentés par le secteur doit être surveillée par un personnel responsable, spécialement formé à cet effet.

• Dans les installations industrielles, il convient d’observer les consignes de prévention des accidents relatives aux installations et moyens d’exploitation électriques, édictées par le syndicat professionnel.

• Ne laissez pas le matériel d’emballage sans surveillance. Il pourrait constituer un jouet dangereux pour les enfants !

• Ce produit doit être manipulé avec précaution ; les coups, les chocs ou une chute, même d’une faible hauteur, peuvent l’endommager.

• En cas de doute quant au fonctionnement correct de l’appareil ou si vous avez des questions sans réponse après la lecture du présent mode d’emploi, veuillez nous contacter ou demandez l’avis d’un autre spécialiste.34 b) Tension du secteur / cordon d’alimentation

• Le bloc d’alimentation de laboratoire correspond à la classe de protection I et convient uniquement à un branchement sur une prise de courant de sécurité du réseau d’alimentation public. Veillez à ce que le contact de protection ne soit pas défectueux ou interrompu. Tout dysfonctionnement pourrait sinon s’accompagner d’un danger de mort par électrocution !

• La prise de courant à laquelle le bloc d’alimentation de laboratoire est raccordé doit facilement être accessible. Lorsque cela n’est pas possible, prévoir un disjoncteur sur tous les pôles pour la tension du secteur (par ex. un bouton d’arrêt d’urgence ou un interrupteur).

• Ne débranchez jamais la che de secteur de la prise de courant en tirant sur le câble.

• Ne touchez jamais le bloc d’alimentation de laboratoire ou le cordon d’alimentation lorsqu’ils sont endommagés, il y a danger de mort par électrocution ! Coupez d’abord la tension du secteur pour la prise de courant sur laquelle le câble de secteur est branché (éteindre le coupe-circuit automatique correspondant ou dévisser le fusible, éteindre ensuite l’interrupteur (disjoncteur différentiel) de manière à ce que tous les pôles de la prise de courant soient débranchés de la tension du secteur). Débranchez ensuite d’abord la che du secteur de la prise de courant. Éliminez le chargeur défectueux en respectant les impératifs écologiques, ne l’utilisez plus. Remplacez- le par un cordon d’alimentation du même type. En cas de détérioration du bloc d’alimentation de laboratoire, ne l’utilisez plus, mais conez-le à un atelier spécialisé ou mettez-le au rebut en respectant les impératifs environnementaux. c) Lieu d’installation

• Le produit doit uniquement être installé et exploité en intérieur dans les locaux secs et fermés. Le produit ne doit pas prendre l’humidité ni être mouillé. Il y a un danger mortel d’électrocution ! Ne jamais exposer le bloc d’alimentation de laboratoire à des températures extrêmes, au rayonnement solaire direct, à de fortes vibrations ou à de fortes contraintes mécaniques.

• Choisissez un emplacement stable, plat, propre et sufsamment grand pour le bloc d’alimentation de laboratoire. N’installez jamais le bloc d’alimentation de laboratoire sur une surface inammable (par ex. tapis, nappe). Intercalez toujours un support intermédiaire approprié, non inammable et résistant à la chaleur. Ne recouvrez jamais le bloc d’alimentation de laboratoire. N’installez jamais le bloc d’alimentation de laboratoire à proximité de matériaux combustibles ou facilement inammables (par ex. rideaux).

• Veillez à ne pas endommager le cordon d’alimentation et les câbles vers les consommateurs raccordés en les écrasant ou en les frottant sur des arêtes vives. Posez tous les câbles de façon à ce que per- sonne ne puisse trébucher dessus.

• Ne déposez par ex. aucun récipient rempli de liquide, vase ou plante sur ou à côté du produit. L’inltration de liquides à l’intérieur du bloc d’alimentation de laboratoire peut détruire ce dernier. Il ya également un danger maximal d’incendie et d’explosion !35 En tel cas, coupez d’abord la tension du secteur pour la prise de courant sur laquelle le bloc d’alimenta- tion de laboratoire est branché (éteindre le coupe-circuit automatique correspondant ou dévisser le fusible, éteindre ensuite le interrupteur différentiel (disjoncteur différentiel) de manière à ce que tous les pôles de la prise de courant soient débranchés de la tension du secteur). Débranchez ensuite d’abord la che du secteur de la prise de courant. N’utilisez plus le bloc d’alimentation de laboratoire ; conez-le à un atelier spécialisé ou éliminez-le en respectant les impératifs écologiques.

• N’installez pas le bloc d’alimentation de laboratoire sur des meubles de valeur sans protection adé- quate. d) Fonctionnement

• Le fonctionnement en présence de poussière ainsi que de gaz, de vapeurs ou de solvants inam- mables n’est pas autorisé. Il y a danger d’explosion et d’incendie !

• Avant la mise en service ainsi qu’avant l’utilisation du bloc d’alimentation de laboratoire, veillez toujours à ce que vos mains, vos chaussures, vos vêtements, le sol et le produit en soi soient secs.

• Veillez à une aération sufsante pendant le fonctionnement, ne recouvrez jamais le bloc d’alimentation de laboratoire.

• N’utilisez jamais le produit sans surveillance. Malgré la multitude et la grande variété de circuits de protection, il n’est pas possible d’exclure d’éventuels dysfonctionnements.

• Lorsque vous travaillez avec le bloc d’alimentation de laboratoire et un consommateur qui y est raccordé, ne portez aucun matériau métallique ou conducteur comme par ex. des bijoux (chaînes, bracelets, bagues ou objets similaires). Un court-circuit pourrait engendrer un danger d’incendie et d’explosion ainsi qu’un danger de blessures.

• En cas de montage en série de plusieurs blocs d’alimentation de laboratoire, une tension dangereuse peut être générée en cas de contact. En tel cas, il y a danger de mort par électrocution !

• N’utilisez le produit que dans les régions à climat modéré, jamais dans les régions à climat tropical. Pour les conditions ambiantes admissibles, observez le chapitre « Caractéristiques techniques ».

• N’allumez jamais le produit immédiatement après l’avoir déplacé d’une pièce froide dans une pièce chaude. L’eau de condensation en résultant pourrait causer des dysfonctionnements ou des dom- mages ! De plus, il y a danger de mort par électrocution ! Attendez que le produit ait atteint d’abord la température ambiante avant de le mettre en service. Cela peut durer plusieurs heures !

• Évitez d’utiliser l’appareil à proximité de champs magnétiques ou électromagnétiques puissants, d’antennes de transmission et de générateurs H.F. Ils pourraient perturber l’électronique de commande.

• Durant les orages, débranchez la che du bloc d’alimentation de laboratoire de la prise de courant an d’éviter les dommages résultant de surtensions.

• Veillez à ne pas endommager ou détruire l’isolation du bloc d’alimentation de laboratoire, des douilles de sécurité, des câbles raccordés et du câble d’alimentation.

• Évitez tout utilisation de câbles métalliques dénudés entre le bloc d’alimentation de laboratoire et le consommateur ! Employez uniquement un câble de raccordement aux dimensions appropriées et dont l’isolation est intacte.36

• N’employez pas le bloc d’alimentation de laboratoire comme chargeur.

• Le bloc d’alimentation de laboratoire n’a pas été homologué pour une utilisation sur l’homme ou les animaux.

• S’il est probable qu’une utilisation sans danger n’est plus possible, l’appareil doit être mis hors service et protégé an d’éviter toute utilisation involontaire. Éteignez le bloc d’alimentation de laboratoire puis débranchez-le de la tension du secteur (en retirant la che de secteur de la prise de courant). Ensuite, n’utilisez ensuite plus le produit ; conez-le à un atelier spécialisé ou éliminez-le en respectant les impératifs écologiques. Un fonctionnement sans danger du bloc d’alimentation de laboratoire n’est plus garanti lorsque le bloc d’alimentation de laboratoire est visiblement endommagé, le bloc d’alimentation de laboratoire ne fonctionne plus, suite à un stockage prolongé dans des conditions défavorables ou suite à de fortes contraintes durant le transport.

• En l’absence d’utilisation pendant une période prolongée (par ex. en cas de stockage), débranchez le bloc d’alimentation de laboratoire de la tension de service puis débranchez la che de secteur du cordon d’alimentation de la prise de courant. Conservez le produit dans son intégralité à un emplacement sec et propre, hors de la portée des enfants.37

1 Tension de sortie 2 Courant de sortie 3 Bouton rotatif « CURR. » pour la limitation de courant (courant de sortie) 4 Touche « OUTPUT ON » 5 Touche « 16V/5A » 6 Prise femelle de sortie CC « - » (borne moins)

9 Bouton rotatif « VOLT. » pour la tension de sortie 10 Touche « 36V/2.2A » 11 Touche « 27V/3A » 12 Prise femelle de sortie CC « + » (borne plus) 13 Prise secteur pour le raccordement du cordon d’alimentation fourni 14 Porte-fusible 15 Interrupteur marche-arrêt38

7. MISE EN SERVICE ET FONCTIONNEMENT

a) Raccordement et mise en service

• Placez le bloc d’alimentation de laboratoire sur une surface plane et robuste.

• Éteignez le bloc d’alimentation de laboratoire (interrupteur marche / arrêt (15) en position « O »).

• Lorsqu’un consommateur est raccordé aux prises femelles de sortie CC (6, 12), débranchez ce consommateur.

• Branchez la prise secteur (13) sur une prise de courant de sécurité conforme à l’aide du cordon d’alimentation fourni.

• Allumez maintenant le bloc d’alimentation de laboratoire (interrupteur marche / arrêt (15) en position « I »).

• La tension de sortie actuellement dénie s’afche maintenant sur l’écran avec la valeur pour la limitation de courant. La tension de sortie n’est disponible sur les prises femelles de sortie CC (6, 12) qu’après une pression brève sur la touche « OUTPUT ON » an d’allumer la touche en rouge. b) Sélection de la plage de tensions / courants Le bloc d’alimentation de laboratoire propose trois plages de tensions et courants, que vous pouvez sélectionner à l’aide des trois touches suivantes : Touche « 16V/5A » (5) Le bloc d’alimentation de laboratoire fournit une tension de sortie de 0 à 16 V/CC et un courant de 0 à 5 A (max.). Touche « 27V/3A » (11) Le bloc d’alimentation de laboratoire fournit une tension de sortie de 0 à 27 V/CC et un courant de 0 à 3 A (max.). Touche « 36V/2.2A » (10) Le bloc d’alimentation de laboratoire fournit une tension de sortie de 0 à 36 V/CC et un courant de 0 à 2,2 A (max.). Après une pression sur la touche correspondante, cette dernière s’allume. La tension de sortie actuellement dénie s’afche sur l’écran avec la valeur pour la limitation de courant. La dernière valeur dénie est conservée, même après avoir débranché le bloc d’alimentation de laboratoire. Le réglage de la tension de sortie correspondante et de la limitation de courant est décrit dans la section suivante. Veuillez noter : Pour des raisons de sécurité, la sortie CC est désactivée (DEL rouge éteinte) lorsque la sortie CC est activée (DEL rouge sur la touche « OUTPUT ON » (4) allumée) et que vous appuyez sur l’une des trois touches.39 c) Réglage de la tension de sortie et de la limitation de courant

• Pour le réglage de la tension de sortie et de la limitation de courant, maintenez l’une des trois touches, « 16V/5A » (5), « 27V/3A » (11) ou « 36V/2.2A » (10), enfoncée (pendant environ 3 secondes) jusqu’à ce que les valeurs pour la tension de sortie et la limitation de courant se mettent à clignoter. Veuillez noter : Pour des raisons de sécurité, la sortie CC est désactivée (DEL rouge éteinte) lorsque la sortie CC est activée (DEL rouge sur la touche « OUTPUT ON » (4) allumée) et que vous appuyez sur l’une des trois touches.

• Modiez la tension de sortie en tournant le bouton rotatif « VOLT. » (9) vers la gauche ou la droite. Si vous tournez lentement le bouton rotatif, la tension est modiée par petits incréments. Si vous le tournez rapidement, les valeurs changent rapidement.

• Modiez la valeur pour la limitation de courant en tournant le bouton rotatif « CURR. » (3) vers la gauche ou la droite. Si vous tournez lentement le bouton rotatif, le courant est modié par petits incréments. Si vous le tournez rapidement, les valeurs changent rapidement.

• Enregistrez le réglage en appuyant brièvement sur la touche respectivement allumée, « 16V/5A » (5), « 27V/3A » (11) ou « 36V/2.2A » (10). L’indicateur arrête ensuite de clignoter, le mode de conguration est terminé. En cas de pression sur une touche éteinte (d’une autre plage de tension ou courant, voir chapitre 7. b), vous pouvez également modier les réglages associés sans quitter le mode de conguration. d) Activation / désactivation de la sortie Avant d’activer la sortie CC, assurez-vous impérativement que la tension de service du consommateur raccordé au bloc d’alimentation de laboratoire correspond bien à la tension de sortie du bloc d’alimen- tation de laboratoire. Le cas contraire, le consommateur est endommagé et il y a danger d’incendie et d’explosion (en fonction du consommateur) ! La particularité du bloc d’alimentation de laboratoire est que la sortie CC peut être activée ou désactivée par simple pression sur la touche « OUTPUT ON » (4). Une DEL sur la touche indique l’état de la sortie :

• DEL allumée : la sortie est activée et délivre la tension ou le courant

• DEL éteinte : la sortie est désactivée Cela permet d’éviter de devoir débrancher le consommateur du bloc d’alimentation de laboratoire lorsque vous transformez par exemple le circuit du consommateur, etc. e) DEL « C.V. » et « C.C. » Les deux DEL indiquent si la sortie fournit actuellement une tension constante ou un courant constant. DEL « C.V. » : la sortie délivre une tension constante (« C.V. » = « Constant Voltage » = tension constante). DEL « C.C. » : la sortie délivre un courant constant (« C.C. » = « Constant Current » = courant constant). Lorsque la DEL « C.C. » est allumée, cela signie que la limitation de courant dénie pour le bloc d’alimenta- tion de laboratoire est activée.40 f) Raccordement de consommateurs Assurez-vous d’abord que la somme de la puissance de tous les consommateurs raccordés au bloc d’ali- mentation de laboratoire ne dépasse pas la puissance maximale du bloc d’alimentation de laboratoire. Il est recommandé de toujours éteindre les consommateurs avant de les raccorder au bloc d’alimentation de laboratoire. Vous risqueriez sinon de produire des étincelles qui pourraient aussi bien endommager les prises femelles de sortie que les connecteurs que vous employez.

• Le cas échéant, raccordez le bloc d’alimentation de laboratoire à la tension du secteur puis mettez-le en marche (voir chapitre 7. a).

• Réglez la tension de service requise pour les consommateurs respectifs, voir chapitres 7. b) et 7. c). Cela s’ap- plique également à la limitation de courant. Si vous ne souhaitez pas employer la limitation de courant, réglez la valeur du courant au maximum.

• Désactivez la sortie CC ; appuyez sur la touche « OUTPUT ON » (4) jusqu’à ce que la DEL rouge de la touche s’éteigne.

• Raccordez le raccord moins (-) du consommateur à la prise femelle de sortie CC « - » (6) du bloc d’alimentation de laboratoire. Raccordez ensuite le raccord plus (+) du consommateur à la prise femelle de sortie CC « + » (12) du bloc d’ali- mentation de laboratoire. Employez des câbles aux dimensions appropriées (en fonction du courant de sortie). Le bloc d’alimentation de laboratoire comporte des douilles de sécurité de 4 mm ; des ches banane 4 mm sont donc également requises.

• Assurez-vous encore une fois que la tension afchée sur l’écran du bloc d’alimentation de laboratoire correspond bien à la tension de service des consommateurs. Appuyez ensuite sur la touche « OUTPUT ON » (4) pour activer la sortie CC ; la DEL rouge s’allume sur la touche. Les valeurs actuelles pour la tension et le courant s’afchent sur l’écran. En fonction de l’état de fonctionnement du bloc d’alimentation de laboratoire (tension ou courant régulés), soit la DEL « C.V. » (7) pour la régulation de tension soit la DEL« C.C. » (8) pour la limitation de courant est allumée. Le cas échéant, vous pouvez également ajuster la valeur pour la limitation de courant ou la régulation de la tension pour les prises femelles de sortie activées.

• Pour désactiver la sortie CC, appuyez sur la touche « OUTPUT ON » (4) pour éteindre la DEL de la touche.41

8. ENTRETIEN ET NETTOYAGE

Hormis un nettoyage occasionnel ou un remplacement du fusible, le bloc d’alimentation de laboratoire ne nécessite aucun entretien, ne le démontez jamais en pièces détachées. L’ouverture du bloc d’alimentation de laboratoire tout comme les travaux de maintenance de réparation sont strictement réservés aux spécialistes. a) Nettoyage Avant le nettoyage, éteignez toujours le bloc d’alimentation de laboratoire puis débranchez-le de la tension du secteur (en retirant la che de secteur). Nettoyez uniquement le produit à l’aide d’un chiffon doux, propre et sec. La poussière peut très facilement être éliminée à l’aide d’un pinceau propre et sec et d’un aspirateur. Pour le nettoyage, n’employez pas de détergents agressifs ou des produits chimiques. Ceux-ci peuvent non seule- ment provoquer des décolorations, mais aussi endommager le produit. b) Remplacement des fusibles Le fusible peut aussi bien sauter en présence d’une surcharge qu’en présence d’un défaut du bloc d’alimentation de laboratoire. Pour remplacer le fusible, procédez de la manière suivante : Attention ! Éteignez d’abord le bloc d’alimentation de laboratoire. Débranchez le cordon d’alimentation du bloc d’ali- mentation de laboratoire ; débranchez également les consommateurs raccordés au bloc d’alimentation de laboratoire. Vous pouvez retirer le porte-fusible à l’aide d’un tournevis plat (la fente sur le porte-fusible se trouve à l’intérieur de la prise secteur). Remplacez le fusible défectueux par un fusible neuf similaire (type, intensité nominale du courant et caractéristique de déclenchement identiques), voir chapitre « Caractéristiques techniques »). Enfoncez à nouveau le porte-fusible sur son châssis jusqu’à ce qu’il s’enclenche. Pour nir, assurez-vous du fonctionnement correct du bloc d’alimentation de laboratoire. Si le fusible saute encore une fois (même en l’absence d’une surcharge ou lorsqu’aucun consomma- teur n’est raccordé), éteignez le bloc d’alimentation de laboratoire puis débranchez-le de la tension du secteur. Demandez ensuite à un spécialiste d’examiner le bloc d’alimentation de laboratoire.42

9. DYSFONCTIONNEMENTS

Le bloc d’alimentation de laboratoire ne fonctionne pas, les indicateurs ne sont pas allumés :

• Contrôlez l’interrupteur marche / arrêt (interrupteur en position « I » = enclenché).

• Contrôlez si le cordon d’alimentation est raccordé à demeure au bloc d’alimentation de laboratoire et s’il a bien été inséré dans une prise de courant de sécurité (prise murale).

• Assurez-vous de l’état de marche de la prise de courant (par ex. fusible, coupe-circuit automatique, interrupteur différentiel). Les consommateurs raccordés ne fonctionnent pas :

• Contrôlez la polarité sur les prises femelles de sortie CC (6, 12).

• Contrôlez si la limitation de courant est activée ; le cas échéant, augmentez la valeur réglée pour la limitation de courant (ou dénissez la valeur maximale).

• Veuillez noter que le bloc d’alimentation de laboratoire propose trois différentes plages de tensions et de courants qui peuvent être sélectionnées à l’aide des trois touches, « 16V/5A » (5), « 27V/3A » (11) ou « 36V/2.2A » (10), voir chapitre 7. b). Si le consommateur requiert par exemple une tension de service de 30 V/CC, sélectionnez la plage correspon- dante en appuyant sur la touche « 36V/2.2A ». Seul un courant de sortie à concurrence de 2,2 A est ici disponible.

• Réduisez la sollicitation du bloc d’alimentation de laboratoire.

• Contrôlez les caractéristiques techniques des consommateurs (tension de service, courant absorbé, type de tension).

Les appareils électroniques sont des matières recyclables et ne doivent pas être jetés avec les ordures ménagères. Il convient de procéder à l’élimination du produit au terme de sa durée de vie conformément aux prescrip- tions légales en vigueur.43
