Produkttyp	Labornetzgerät mit elektronischer Stabilisierung
Marke	Voltcraft
Modell	LSP1165
Kategorie	Netzgerät
Abmessungen (L x H x T)	55 x 134 x 300 mm
Gewicht	Etwa 1,40 kg
Netzanschluss	100-240 V AC, 50/60 Hz, max. Stromaufnahme 1,1 A, Schutzklasse I
Spannungs-/Strombereiche	0-16 V/5 A, 0-27 V/3 A, 0-36 V/2,2 A (über Tasten wählbar)
Anzeigeauflösung	Spannung: 0,1 V; Strom: 0,01 A
Genauigkeit	Spannung: ± (1 % + 2 Digit); Strom: ± (1 % + 2 Digit)
Laststabilität (100 %)	Spannung < 20 mV; Strom < 10 mA
Laststabilität (10 %)	Spannung < 4 mV; Strom < 10 mA
Restwelligkeit	< 30 mVpp
Wirkungsgrad	> 80 %
Maximale Leistung	80 W
Sicherung	5 x 20 mm, 250 V, 2 A, träge
Umgebungsbedingungen	Temperatur 0 bis +40 °C, relative Feuchte max. 80 % (nicht kondensierend)
Mitgeliefertes Zubehör	Netzkabel, Bedienungsanleitung
Hauptfunktionen	Spannungs-/Stromeinstellung über Drehknöpfe, Ausgang ein/aus (OUTPUT ON-Taste), Bereichswahl (16V/5A, 27V/3A, 36V/2.2A), LED CV/CC, 4 mm Sicherheitsbuchsen
Wartung und Reinigung	Reinigung mit trockenem Tuch; Sicherungswechsel durch ein identisches Modell
Sicherheit	Schutzklasse I, nicht als Ladegerät verwenden, vor Feuchtigkeit schützen, vor Reinigung Netzstecker ziehen

Häufig gestellte Fragen - LSP1165 VOLTCRAFT

Wie stelle ich die Ausgangsspannung und den Grenzstrom ein?

Halten Sie die Taste für den gewünschten Bereich (16V/5A, 27V/3A, 36V/2.2A) etwa 3 Sekunden lang gedrückt, bis die Werte blinken. Drehen Sie dann den VOLT.-Knopf, um die Spannung einzustellen, und den CURR.-Knopf, um den Strom einzustellen. Drücken Sie kurz die Taste, um zu bestätigen.

Wie wähle ich den Spannungs- und Strombereich?

Drücken Sie eine der drei Tasten: 16V/5A, 27V/3A oder 36V/2.2A. Die Taste leuchtet auf und der Bereich ist aktiv. Der Gleichspannungsausgang wird beim Wechsel des Bereichs aus Sicherheitsgründen deaktiviert.

Was bedeuten die LEDs CV und CC?

Die C.V.-LED (Constant Voltage) leuchtet, wenn der Ausgang eine konstante Spannung liefert. Die C.C.-LED (Constant Current) leuchtet, wenn die Strombegrenzung aktiv ist (konstanter Strom).

Wie aktiviere oder deaktiviere ich den Gleichspannungsausgang?

Drücken Sie die Taste OUTPUT ON. Die rote LED auf der Taste zeigt den Zustand an: leuchtend = Ausgang aktiv, aus = Ausgang deaktiviert. Überprüfen Sie vor dem Aktivieren, ob die Spannung zum Verbraucher passt.

Kann ich dieses Netzgerät als Batterieladegerät verwenden?

Nein, das Gerät ist nicht als Ladegerät zugelassen. Verwenden Sie es nur als Gleichspannungsquelle für Niederspannungsverbraucher.

Was tun, wenn die Sicherung durchbrennt?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Entfernen Sie die Sicherungshalterung mit einem Schlitzschraubendreher, ersetzen Sie die Sicherung durch ein identisches Modell (5x20 mm, 250 V, 2 A, träge). Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

Wie reinige ich das Netzgerät?

Schalten Sie das Gerät vor der Reinigung aus und ziehen Sie das Netzkabel ab. Verwenden Sie ein weiches, sauberes, trockenes Tuch. Für Staub verwenden Sie einen Pinsel oder einen Staubsauger. Verwenden Sie keine aggressiven Reinigungsmittel.

Welche grundlegenden Sicherheitsvorkehrungen sind zu beachten?

Verwenden Sie das Gerät nur in trockenen Innenräumen. Setzen Sie es keiner Feuchtigkeit aus. Ziehen Sie vor der Reinigung den Netzstecker. Tragen Sie während des Gebrauchs keinen metallischen Schmuck. Überschreiten Sie nicht den Nennstrom. Ziehen Sie bei Gewitter den Netzstecker.

Wie hoch ist die maximale Ausgangsleistung?

Die maximale Leistung beträgt 80 W. Stellen Sie sicher, dass die Summe der Verbraucherleistungen diesen Wert nicht überschreitet.

Wie schließe ich einen Verbraucher an?

Stellen Sie sicher, dass die Gesamtleistung 80 W nicht überschreitet. Schalten Sie den Verbraucher aus, stellen Sie die gewünschte Spannung und Strombegrenzung ein, deaktivieren Sie den Gleichspannungsausgang, und verbinden Sie dann das Minuskabel mit der --Klemme (6) und das Pluskabel mit der +-Klemme (12) unter Verwendung von 4-mm-Bananensteckern. Aktivieren Sie dann den Ausgang mit OUTPUT ON.

BEDIENUNGSANLEITUNG LSP1165 VOLTCRAFT

BEDIENUNGSPANLEITUNG SEITE 2-15

LAB MAINS UNIT "LSP-1165"

GB OPERATINGINSTRUCTIONSPAGE16-29

BLOC D'ALIMENTATION DE LABORATOIRE « LSP-1165 »

MODE D'EMPLOI PAGE 30-43

Best.-Nr. / Item no. /

N° de commande / Bestelnr.:

1337856

Seite

1. Einführung 3
2. Symbol-Erklärung 4
3. Bestimmungsgemäß Verwendung 4
4. Lieferumfang 4
5. Sicherheitshinweise 5

a) Allgemein 5
b) Netzspannung/Netzkabel 6
c) Aufstellort 6
d) Betrieb 7

1. Anschlüsse und Bedienelemente 9
2. Inbetriebnahme und Bedienung 10

a) Anschluss und Inbetriebnahme 10
b) Auswahl des Spannungs-/Strombereichs 10
c) Einstellen von Ausgangsspannung und Strombegrenzung 11
d) Ausgang aktivieren/deaktivieren 11
e) LEDs "C.V." und C.C. 11
f) Anschlieben von Verbrauchern 12

1. Reinigung und Wartung 13

a) Reinigung 13
b) Sicherungswechsel. 13

1. Funktionstörungen 14
2. Entsorgung 14
3. Technische Daten 15

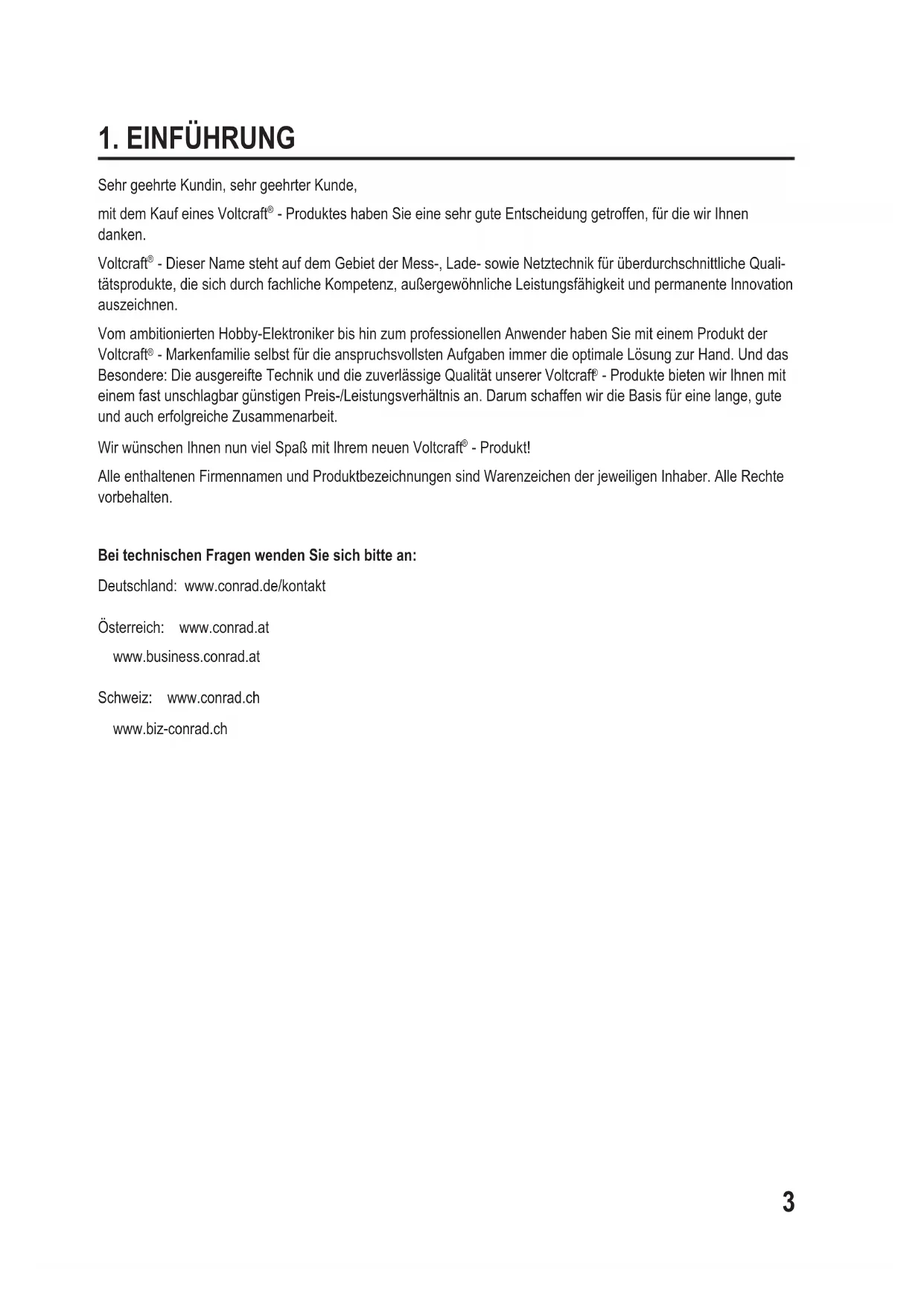

1. EINFUHRUNG

Sehr geehrte Kundin, sehr geehrter Kunde,

mit dem Kauf eines Voltcraft® - Produktes haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen danken.

Volkcraft® - Dieser Name steht auf dem Gebiet der Mess-, Lade- sowie Netztechnik für überdurchschnittliche Qualitätsvprodukte, die sich durch fachliche Kompetenz, außergewöhnliche Leistungsfähigkeit und permanente Innovation auszeichnen.

Vom ambitionierten Hobby-Elektroniker bis hin zum professionellen Anwender haben Sie mit einem Produkt der Voltcraft® - Markenfamilie selbst für die anspruchsvollsten Aufgaben immer die optimale Lösung zur Hand. Und das Besondere: Die ausgereife Technik und die zuverlüssige Qualität unserer Voltcraft® - Produkteieten wir ihren mit einem fast unschlagbar günstigen Preis-/Leistungsverhältnis an. Darum schaffen wir die Basis für eine lange, gute und auch erfolgliche Zusammenarbeit.

Wir wünschen Ihnen nun viel Spaß mit ihrem neuen Voltcraft® - Produkt!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei technischen Fragen wenden Sie sichitte an:

Deutschland: www.conrad.de/kontakt

Österreich: www.conrad.at

Schweiz: www.conrad.ch

www.biz-conrad.ch

2. SYMBOL-ERKLÄRUNG

Dieses Symbol wird verwendet, wenn Gefahr für ihre Gesundheit besteht, z.B. durch elektrischen Schlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das „Pfeil“-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Das Produkt ist ausschließlich zum Einsatz und der Verwendung in trockenen Innenaumen geeignet, es darf nicht feucht oder nass werden.

Beachten Sie die Bedienungsanleitung!

3. BESTIMMUNGSGEMÄSSE VERWENDUNG

Das Labornetzgerät mit elektronischer Stabilisierung dient als potenzialfreie Spanningsquelle zum Betrieb von Kleinspannungsverbrauchern.

Die Ausgangsspannung und der Ausgangsstrom ist über jeweils einen Drehgeber einstellbar (Einstellbereich siehe Kapitel „Technische Daten"). Ein Display zeigt die Ausgangsspannung und den Ausgangsstrom an. Der Gleichspannungsausgang des Labornetzgeräts steht an zwei 4 mm-Buchsen auf der Vorderseite zur Verfügung.

Das Labornetzgerät ist in Schutzklasse I aufgebaut und damit nur an einer Schutzkontakt-Netzsteckdose des öffentlichen Versorgungsnetzes angeschlossen und betrieben werden.

Die Stromaufnahme des Verbrauchersarf den Nennstrom des Netzgerates nicht überschreiben (siehe Kapitel „Technische Daten").

Die Sicherheitshinweise und alle anderen Informationen dieser Bedienungsanleitung sind unbedingt zu beachten. Lesen Sie sich die Bedienungsanleitung bereits durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

4. LIEFERUMFANG

• Labornetzgerät
• Netzkabel
  Bedienungsanleitung

5. SICHERHEITSHINWEISE

Lesen Sieitte vor Inbetriebnahme die komplette Anleitung durch, sie enthalt wichtige Hinweise zum korrekten Betrieb. Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursucht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.

Sehr geehrte Kundin, sehr geehrter Kunde,

these Sicherheitshinweise dieren nicht nur zum Schutz des Produkts, sondern auch zu ihrer eigenen Sicherheit und der anderer Personen. Lesen Sie sich deshalb dieseres Kapitel sehr aufmerksam durch, bevor Sie das Produkt in Betrieb erhnen!

Das Labor-Netzgerät hat das Werk in einem Sicherheitstechnisch einwandfrei Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und Warnvermerke beachten, die in dieser Bedienungsanleitung enthalten sind.

a) Allgemein

• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet. Zerlegen Sie es niemals.
• Das Produkt ist kein Spielzeug, es führt nicht in Kinderhände! Das Produkt darf nur an einer Stelle aufgestellt, betrieben oder gelagert werden, an der es für Kinder nicht erreichbar ist. Lassen Sie in Anwesenheit von Kindern beschondere Vorsicht walten! Kinder konnten Einstellungen verändern, was zu einem Brand oder zu einer Explosion führen kann (je nachdem, welcher Typ Verbraucher am Labor-netzgerät angeschlossen ist). Es besteht Lebensgefahr!
  Wartungs-, Einstellungen- oder Reparaturarbeiten dürfen nur von einem Fachmann/Fachwerkstatt durchgeführt werden. Es sind keine für Sie einzustellenden bzw. zu wartenden Produktbestandteile im Geräteinneren.
• In Schulen, Ausbildungseinrichtungen, Hobby- und Selfthilfewerkstätten ist das Betrieb des Produkts durch geschultes Personal verantwortlich zu überwachen.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses konnte für Kinder zu einem gefährlichen Spielzeug werden!
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.
• Sollten Sie sich über den korrekten Betrieb nicht im Klaren sein oder sollenn sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklart werden, so setzen Sie sich mit uns oder einem anderen Fachmann in Verbindung.

b) Netzspannung/Netzkabel

Labornetzgerät entspricht der Schutzklasse I und ist nur für den Anschluss an eine Schutzkontakt-Netzsteckdose des öffentlichen Versorgungsnetzes geeignet. Achten Sie darauf, dass der Schutzkontakt nicht defekt/unterbrochen ist, da sonst bei einer Fehlfunktion Lebensgefahr durch einen elektrischen Schlag besteht!

Die Netzsteckdose, in die das Netzkabel fur das Labornetzgerät eingesteckt wird, muss leicht zugänglich sein. Ist dies nicht möglich, so muss eine allpolige Trennvorrichtung von der Netzspannung vorgesehen werden (z.B. ein Not-Aus-Schalter oder ein Fehlerstromschutzschalter).
- Ziehen Sie den Netzstecker niemals am Kabel aus der Netzsteckdose.
- Wenn das Labornetzgerät oder das Netzkabel Beschädigungen aufweist, so fassen Sie es nicht an, es besteht Lebensgefahr durch einen elektrischen Schlag!

Schalten Sie zuerst die Netzspannung für die Netzsteckdose ab, an der das Netzkabel angeschlossen ist (zugehörigen Sicherungsautomat abschalten bzw. Sicherung herausdrehen, anschließend Fehlerstromschutzschalter (Fl-Schutzschalter) abschalten, so dass die Netzsteckdose allpolig von der Netzspannung getrennt ist).

Ziehen Sie erst danach den Netzstecker aus der Netzsteckdose.

Entsorgen Sie ein beschädigtes Netzkabel umweltgerecht, verwenden Sie es nicht mehr. Tauschen Sie es gegen ein baugleiches Netzkabel aus.

Wenn das Labornetzgerät beschädigt ist, so betreiben Sie es nicht mehr, sondern bringen Sie es in eine Fachwerkstatt oder entsorgen Sie es umweltgerecht.

c) Aufstellort

• Das Produkt darf nur in trockenen, geschlossenen Innenräumen aufgestellt und betrieben werden. Das Produkt darf nicht feucht oder Nass werden, es besteht die Gefahr eines lebensgefährlichen elektrischen Schlages!
  Das Labornetzgerätarf auch keinen extremen Temperaturen, direktem Sonnenlicht, Vibrationen oder mechanischer Beanspruchung ausgesetzt werden.
• Wahlen Sie für das Labornetzgerät einen stabilen, ebenen, sauberen und ausreichend großen Standort.
  Stellen Sie das Labornetzgerät niemals auf eine brennbare Fläche (z.B. Teppich, Tischdecke). Verwenden Sie immer eine geeignete unbrennbare, hitzefeste Unterland.
  Decken Sie das Labornetzgerät niemals ab. Halten Sie das Labornetzgerät fern von brennbaren oder leicht entzündlichen Materialien (z.B. Vorhänge).
• Stellen Sie safer, dass sowohl das Netzkabel als auch die Kabel zu dem angeschlossenen Verbraucher nicht gequetscht oder durch scharfe Kanten beschädigt werden. Verlegen Sie alle Kabel so, dass niemand darüber stolpern kann.
• Stellen Sie z.B. keine mit Flüssigkeit gefüllten Gefäße, Vasen oder Pflanzen auf oder darüber das Produkt. Wenn diese Flüssigkeiten ins Labornetzgerät gelangen, wird das Labornetzgerät zerstört, außer dem bereits hältste Gefahr eines Brandes oder eines elektrischen Schlages!

Schalten Sie in einem solchen Fall zuerst die Netzspannung für die Netzsteckdose ab, an der das Labornetzgerät angeschlossen ist (zugehörigen Sicherungsautomat abschalten bzw. Sicherung hersausdrehen, anschließend Fehlerstromschutzschalter (Fl-Schutzschalter) abschalten, so dass die Netzsteckdose allpolig von der Netzspannung getrennt ist). Ziehen Sie erst danach den Netzstecker aus der Netzsteckdose.

Betreiben Sie das Labornetzgerät nicht mehr, sondern bringen Sie es in eine Fachwerkstatt oder entsorgen Sie es umweltgerecht.

• Stellen Sie das Labornetzgerät nicht ohne geeigneten Schutz auf wertvolle Möbeloberflächen.

d) Betrieb

• Der Betrieb in Umgebungen mit hohem Staubanteil, mit brennbaren Gasen, Dämpfen oder Lösungsmittel ist nicht gestattet. Es besteht Explosions- und Brandgefahr!
• Achten Sie vor der Inbetriebnahme und auch während des Betriebs des Labornetzgeräts darauf, dass ihre Höhe, Schuhe, Bekleidung, der Fußboden sowie das Produkt selbst trocken sind.
• Achten Sie auf ausreichende Belüftung während der Betriebsphase,decken Sie das Labornetzgerätniemals ab.
• Betreiben Sie das Produkt niemals unbeaufsichtigt. Trotz der umfangreichen und vielfältigen Schutzschaltungen können Fehlfunktionen nicht ausgeschlossen werden.
• Wenn Sie mit dem Labornetzgerät und einem daran angeschlossenen Verbraucher umgehen, so tragien Sie keine metallischen oder leitfähigen Materialien, wie z.B. Schmuck (Ketten, Armbänder, Ringe o.ä). Durch einen Kurzschluss besteht Brand- und Explosionsgefahr, außerdem Verletzungsgefahr.
• Bei der Reihenschaltung mehrerer Labornetzgeräte kann eine berührungsgefährliche Spannung entstehen, es besteht in thisem Fall Lebensgefahr durch einen elektrischen Schlag!
• Betreiben Sie das Produkt nur in gemäßigtem Klima, niemals in tropischen Klima. Beachten Sie für die zulässigen Umgebungsbedingungen das Kapitel „Technische Daten".
• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten Raum in einen warmen Raum gebracht wurde. Das bereits entstehende Kondenswasser kann unter Umständen zu Funktionstörungen oder Beschädigungen führen! Außen dem besteht die Gefahr eines Lebensgefährlichen elektrischen Schlages!

Lassen Sie das Produkt zuerst auf Zimmertemperaturkommen, bevor Sie das Produkt in Betriebnehmen. Dies kann mehrere Stunden dauern!

• Vermeiden Sie den Betrieb in unmittelbarer Höhe von starken magnetischen oder elektronikischen Feldern, Sendeantennen oder HF-Generatoren. Dadurch kann die Steuerelektronik beeinflusst werden.
• Ziehen Sie bei Gewitter den Netzstecker des Labornetzgeräts aus der Netzsteckdose, um Schäden aufgrund von überhöher Spannung zu vermeiden.
• Achten Sie darauf, dass die Isolierung des Labornetzgeräts, der Sicherheitsbuchsen, der angeschlossenen Kabel und des Netzkabels nicht beschädigt oder zerstört wird.
  Die Verwendung metallisch blanker Leitungen zwischen Labornetzgerät und Verbraucher ist zu vermeiden! Benutzen Sie ausschließlich Anschlusskabel in ausreichender Dimensionierung und mit intakter Isolierung.

• Verwenden Sie das Labornetzgerät nicht als Ladegerät.

Labornetzgerat ist nicht für die Anwendung an Menschen und Tieren zugelassen.

In anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

Schalten Sie das Labornetzgerät aus und trennen Sie es von der Netzspannung (Netzstecker aus der Netzsteckdoseziehen). Betreiben Sie das Produkt anschließend nicht mehr, sondern bringen Sie in eine Fachwerkstatt oder entsorgen Sie es umweltgerecht.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Labornetzgerät sichtbare Beschädigungen aufweist, das Labornetzgerät nicht mehr arbeitet, das Labornetzgerät längerere Zeit unter umgrenstigen Verhältnissen gelagert wurde oder wenn schwere Transportbeanspruchungen aufgetreten sind.

• Bei längerem Nichtgebrauch (z.B. bei Lagerung) trennen Sie das Labornetzgerät von der Betriebsspannung,ziehen Sie den Netzstecker des Netzkabels aus der Netzsteckdose.

Bewahren Sie das gesamte Produkt an einem trockenen, sauberen, für Kinder unzugänglichen Ort auf.

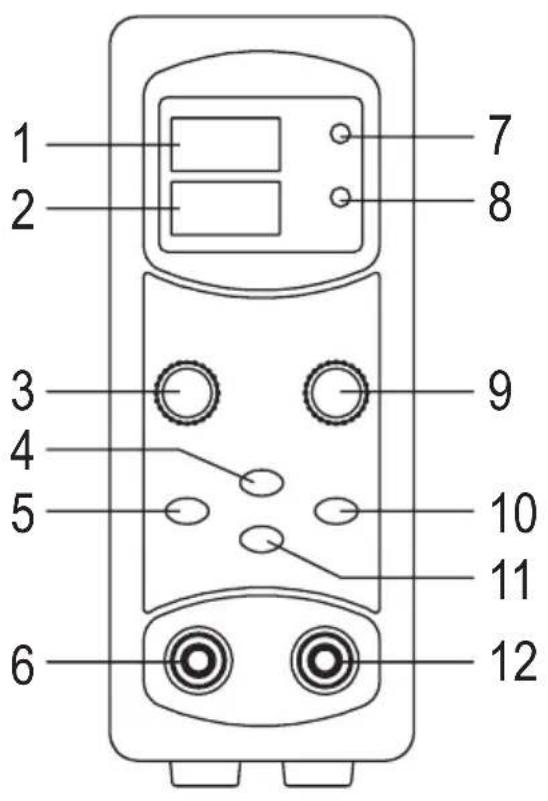

6. ANSCHLUSSE UND BEDIENELEMENTE

1 Ausgangsspannung
2 Ausgangsstrom
3 Drehgeber, CURR. "für die Strombegrenzung (Ausgangsstrom)
4 Taste "OUTPUT ON"
5 Taste ,16V/5A"
6 DC-Ausgangsbuchse " (Minuspol)
7 LED, C.V.
8 LED, C.C.
9 Drehgeber „VOLT:“ für die Ausgangsspannung
10 Taste „36V/2.2A"
11 Taste,27V/3A"
12 DC-Ausgangsbuchse ^一 (Pluspol)

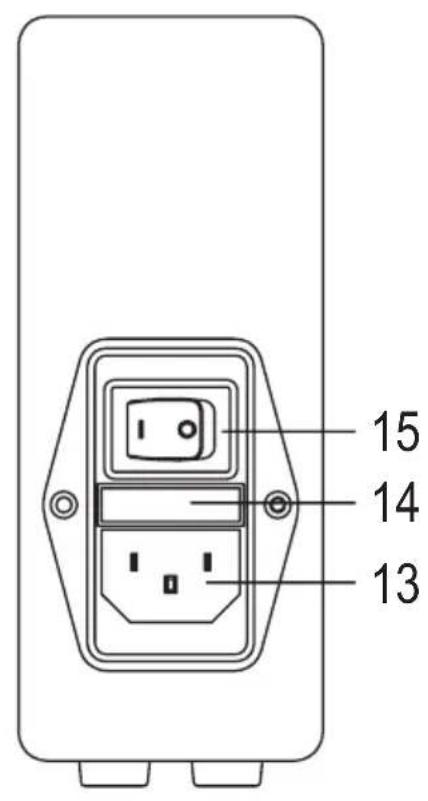

13 Netzbuchse zum Anschluss des mitgelieferten Netzkabels
14 Sicherungshalter
15 Ein-/Aus-Schalter

a) Anschluss und Inbetriebnahme

• Stellen Sie das Labornetzgerät auf eine feste und ebene Unterlage.
• Schalten Sie das Labornetzgerät aus (Ein-/Aus-Schalter (15) in die Stellung „O“ bringen).
• Wenn ein Verbraucher an den DC-Ausgangsbuchsen (6, 12) angeschlossen ist, so stecken Sie diesen ab.
• Verbinden Sie die Netzbuchse (13) über das mitgelieferte Netzkabel mit einer ordnungsgemäß Schutzkontakt-Netzsteckdose.
• Schalten Sie das Labornetzgerät ein (Ein-/Aus-Schalter (15) in die Stellung „I" bringen).
• Im Display erscheint jetzt die aktuell eingestellte Ausgangsspannung und der Wert für die Strombegrenzung.

An den DC-Ausgangsbuchsen (6, 12) steht die Ausgangsspannung erst dann zur Verfügung, wenn Sie die Taste „OUTPUT ON" kurz drücken, so dass die Taste rot aufleucht.

b) Auswahl des Spannungs-/Strombereichs

Das Labornetzgerat verfugt über drei Spannungs-/Strombereiche, die Sie über drei Tasten auswahlen konnen:

Taste „16V/5A“ (5)

Das Labornetzgerat liefert eine Ausgangsspannung von 0 - 16 V/DC und einen Strom von 0 - 5 A (max.).

Taste ,27V/3A" (11)

Das Labornetzgerat liefert eine Ausgangsspannung von 0 - 27 V/DC und einen Strom von 0 - 3 A (max.).

Das Labornetzgerat liefert eine Ausgangsspannung von 0 - 36 V/DC und einen Strom von 0 - 2,2 A (max.).

Nach dem Drücken der jeweiligen Taste leuchtet diese auf. Im Display erscheint die aktuell eingestellte Ausgangsspannung und der Wert für die Strombegrenzung.

Der zuletzt eingestellte Wert bleibt auch nach dem Ausschalten des Labornetzgeräts gespeichert.

Die Einstellung der jeweiligen Ausgangsspannung und der Strombegrenzung wird im nachsten Abschnitt beschrieben.

Beachten Sie:

Ist der DC-Ausgang aktiviert (rote LED in der Taste „OUTPUT ON" (4) leuchtet) und Sie drücken eine der drei Tasten, so wird der DC-Ausgang aus Sicherheitsgründen deaktiviert (rote LED erlischt).

c) Einstellen von Ausgangsspannung und Strombegrenzung

Zum Einstellen der Ausgangsspannung und der Strombegrenzung halten Sie eine der drei Tasten, 16V / 5A^ (5), 27V / 3A^ (11) oder 36V / 2.2A^ (10) länger gedrückt (etwa 3 Sekunden), bis die Werte für die Ausgangsspannung und der Strombegrenzung blinken.

Beachten Sie:

DC-Ausgang aktiviert (rote LED in der Taste „OUTPUT ON" (4) leuchtet) und Sie drücken eine der drei Tasten, so wird der DC-Ausgang aus Sicherheitsgründen deaktiviert (rote LED erlischt).

• Verändern Sie die Ausgangsspannung, indem Sie den Drehgeber „VOLT.” (9) nach links oder rechts dieren.
  Wird der Drehgeber langsam gedreht, verändert sich der Spannungswert in kleinen Schritten. Beim Schnellen Drehen erfolgt eine Verstellung in große Schritten.
• Verändern Sie den Wert für die Strombegrenzung, indem Sie den Drehgeber „CURR.” (3) nach links oder rechts drehen.
  Wird der Drehgeber langsam gedreht, verändert sich der Stromwert in kleinen Schritten. Beim Schnellen Drehen erfolgt eine Verstellung in große Schritten.
• Speichern Sie die Einstellung, indem Sie die jeweils leuchtende Taste „16V/5A" (5), „27V/3A" (11) oder „36V/2,2A" (10) kurz drücken. Daraufhin hört die Anzeige auf, zu blinken, der Einstellmodus ist beendet.
  Wird eine nicht leuchtende Taste gedrück (eines anderen Spannings-/Strombereichs, siehe Kapitel 7. b), so können Sie deren Einstellung bereits verändern, ohne den Einstellmodus zu verlassen.

d) Ausgang aktivieren/deaktivieren

Bevor Sie den DC-Ausgang aktivieren, ist unbedingt zu kontrollieren, ob die Betriebsspannung des am Labornetzgerät angeschlossenen Verbrauchers mit der Ausgangsspannung des Labornetzgeräts übereinstimmt. Andernfalls wird der Verbraucher beschädigt; außerdem besteht (abhängig vom Verbraucher) Brand- und Explosionsgefahr!

Als Besonderheit des Labornetzgeräts kann der DC-Ausgang per Druck auf die Taste „OUTPUT ON" (4) aktiviert/ deaktiviert werden.

Eine rote LED in der Taste zeigt den Zustand des Ausgangs an:

• LED leuchtet: Ausgang ist aktiviert und liefert Spannung/Strom
• LED leuchtet nicht: Ausgang ist deaktiviert
  Auf diese Art ist es nicht erforderlich, den Verbraucher vom Labornetzgerät zu trennen, wenn Sie beispieleweise an der Schaltung des Verbrauchers Veränderungen vornehmen wollen o.ä.

e) LEDs „C.V.“ und „C.C.“

Die beiden LEDs zeigen an, ob der Ausgang gerade eine Konstantspannung oder einen Konstantstrom liefert.

LED "C.V.": Ausgang liefert Konstantspannung ("C.V." = "Constant Voltage" = Konstantspannung).

LED "C.C." Ausgang liefert Konstantstrom ("C.C." = "Constant Current" = Konstantstrom).

Wenn die LED „C.C.” leuchtet, so ist die eingestellte Strombegrenzung des Labornetzgeräts aktiv.

f) Anschlieben von Verbrauchern

Stellen Sie zunachst sicher, dass die Gesamtleistung aller Verbraucher, die am Labornetzgerät angeschlossen sind, nicht die Maximalleistung des Labornetzgeräts überschreitet.

Die Verbraucher sollen immer ausgeschelt sein, wenn sie mit dem Labor-Netzgerät verbunden werden. Es konnen sonst Funken entstehen, die sowohl die Ausgangsbuchsen des Labornetzgerats als auch die von Ihnen verwendeten Stecker beschädigen.

• Falls noch nicht geschehen, so verbinden Sie das Labornetzgerät mit der Netzspannung und schalten Sie es ein (siehe Kapitel 7. a).
• Stellen Sie die erforderliche Betriebsspannung für die jeweiligen Verbraucher ein, siehe Kapitel 7. b) und 7. c). Gleiches gilt für die Strombegrenzung.

Soll keine Strombegrenzung verwendet werden, so stellen Sie den Stromwert auf Maximum ein.

• Deaktivieren Sie den DC-Ausgang; drücken Sie die Taste „OUTPUT ON" (4), so dass die rote LED in der Taste nicht leuchtet.
• Verbinden Sie den Minus-Anschluss (-) des Verbrauchers mit der DC-Ausgangsbuchse „(6) des Labornetzgeräts.

Anschließlich verbinden Sie den Plus-Anschluss (+) des Verbrauchers mit der DC-Ausgangsbuchse „+“ (12) des Labornetzgeräts.

Verwenden Sie (abhängig vom Ausgangsstrom) ausreichend dimensionierte Kabel.

abornetzgerat verfügbar über 4 mm-Sicherheitsbuchsen; so dass entsprechende 4 mm-Bananenstecker erfolderlich sind.

• Kontrollieren Sie nochmals, ob die im Display des Labornetzgeräts angezeigte Ausgangsspannung mit der Betriebsspannung der Verbraucher übereinstimmt.

Betätigen Sie dann die Taste „OUTPUT ON“ (4), um den DC-Ausgang zu aktivieren, die rote LED in der Taste leuchtet auf.

Die aktuellen Werte für Spannung und Strom erschienen im Display.

Je nach Betriebszustand des Labornetzgerats (spannungs- oder stromgeregt) leuchtet die LED „C.V.” (7) für die Spanningsregelung bzw. die LED „C.C.” (8) für die Strombegrenzung.

Bei Bedarf können Sie auch bei freigeschalteten Ausgangsbuchsen den Wert für die Strombegrenzung oder den Wert für die Spannungsregelung nachjustieren.

• Um den DC-Ausgang zu deaktivieren, drücken Sie die Taste „OUTPUT ON“ (4), so dass die LED in der Taste erlischt.

8. REINIGUNG UND WARTUNG

Das Labornetzgerät ist bis auf eine gelegentliche Reinigung bzw. einem Sicherungswechsel für Sie wartungsfrei, zerlegen Sie es niemals.

Das Öffnen des Labornetzgeräts sowie eine Wartung oder Repatatur ist nur durch einen Fachmann zulässig.

a) Reinigung

Schalten Sie das Labornetzgerät vor der Reinigung stets aus und trennen Sie es von der Netzspannung (Netzsteckerziehen).

Reinigen Sie das Produkt nur mit einem trockenen, weichen, sauberen Tuch. Staub kann sehr leicht mit einem trockenen, sauberen Pinsel und einem Staubsauger halten.

Verwenden Sie zur Reinigung keine aggressiven Reinigungsmittel oder gar Chemikalien, dies kann nicht nur zu Verfährungen, sondern auch zur Beschädigung des Produkts führen.

b) Sicherungswechsel

Die Sicherung konnte sowohl bei einer Überlastung als auch bei einem Defekt des Labornetzgerats auslösen.

Gehen Sie zum Sicherungswechsel wie folgt vor:

Achtung!

Schalten Sie das Labornetzgerät zuerst aus. Ziehen Sie das Netzkabel aus dem Labornetzgerät; stecken Sie außer dem die angeschlossenen Verbraucher vom Labornetzgerät ab.

Mit einem flachen Schraubendreher konnen Sie den Sicherungshalter Herausziehen (der Schlitz am Sicherungshalter befindet sich innerhalb der Netzbuchse).

Ersetzen Sie die defekte Sicherung mit einer baugleichen neuen Sicherung (gleicher Typ, gleiche Nennstromstarke, gleiche Auslösecharakteristik), siehe Kapitel „Technische Daten".

Steen Sie den Sicherungshalter wieder zurück in die Fassung, bis er einrastet.

Prufen Sie anschließend die korrekte Funktion des Labornetzgeräts.

Löst die Sicherung erneut aus (auch wenn keine Überlast vorhanden ist oder kein Verbraucher angeschlossen ist), so schalten Sie das Labornetzgerät aus und trennen Sie es von der Netzspannung. Lassen Sie das Labornetzgerät anschließend von einem Fachmann prufen.

9. FUNKTIONSSTÖRUNGEN

Das Labornetzgerät Funktioniert nicht, die Anzeigen leuchten nicht:

• Überprüfen Sie den Ein-/Aus-Schalter (Schalterstellung „I" = eingeschaltet).
• Überprüfen Sie, das Netzkabel mit dem Labornetzgerät fest verbunden ist und ob es in einer ordnungsgemäß Schutzkontakt-Netzsteckdose (Wandsteckdose) eingesteckt ist.
• Überprüfen Sie die Funktionstüchtigkeit der Netzsteckdose (z.B. Sicherung, Sicherungsautomat, Fehlerstromschutzschalter).

Die angeschlossenen Verbraucher Funktionieren nicht:

• Uberprüfen Sie die Polarität an den DC-Ausgangsbuchsen (6, 12).
• Überprüfen Sie, ob die Strombegrenzung aktiviert ist; stellen Sie ggf. einen higheren Wert für die Strombegrenzung ein (bzw. stellen Sie den Maximalwert ein).
• Beachten Sie, dass das Labornetzgerät über drei verschiedene Spannings-/Strombereiche verfügt, die über die drei Tasten „16V/5A" (5), „27V/3A" (11) oder „36V/2.2A" (10) wählbar sind, siehe Kapitel 7. b).

Wenn der Verbraucher beispiselsweise eine Betriebsspannung von 30 V/DC bestehtigt, so wahlen Sie den entspruchenden Bereich mit der Taste „36V/2.2A" aus. Hier steht jedoch nur ein Ausgangsstrom von bis zu 2,2 A zur Verfugung.

• Reduzieren Sie die Belastung des Labornetzgeräts.
• Überprüfen Sie die technischen Daten der Verbraucher (Betriebsspannung, Stromaufnahme, Spannungstyp).

10. ENTSORGUNG

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.

Den Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften.

11. TECHNISCHE DATEN

Betriebsspannung 100 - 240 V/AC, 50/60 Hz

Stromaufnahme max. 1,1 A

Schutzklasse

DC-Ausgang 1

Anschlussbuchsen für DC-Ausgang ....4 mm Rundbuchsen

Regelbare Ausgangsspannung .Bereich 1:0-16 V/DC

Bereich 2:0-27 V/DC

Bereich 3:0-36 V/DC

Regelbarer Ausgangsstrom .Bereich 1:0-5 A

Bereich 2:0-3A

Bereich 3:0-2,2A

Auflösung .Spannung: 0,1 V

Strom: 0,01 A

Genauigkeit .Spannung: ± (1% +2 digits)

Strom: ±(1% +2 digits)

Stabilität bei 100% Laständerung .........Spannung: <20 mV

Strom: < 10mA

Stabilität bei 10% Laständerung .........Spannung: <4 mV

Strom: < 10mA

Restwelligkeit bei Nennlast..............................................Spannung: <30 mVpp

Effizienz ..>80%

Ausgangsleistung max. 80 W

Sicherungstyp. Feinsicherung 5 × 20 ~mm ( × L) , 250 V, 2 A (träge Auslösecharakteristik)

Umgebungsbedingungen. Temperature 0^ bis +40^ , Luftfeuchte max. 80% relativ, nicht kondensierend

Abmessungen (B x H x T) .55 x 134 x 300 mm

Gewicht ca. 1,40 kg

TABLE OF CONTENTS

Page

Suisse: www.conrad.ch

www.biz-conrad.ch

2. EXPLICATION DES SYMBOLS

3. VOORGESCHREVEN GEBRUIK

11. TECHNISCHE GEGEVENS

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugseise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
