Producttype	Basis endoscopisch apparaat
Merk	Voltcraft
Model	BS1000T
Scherm	TFT 3,5" (8,89 cm), dynamische resolutie 320x240, statisch 640x480
Voeding	Li-Po accu 3,7 V DC of voedingsadapter 5 V DC (ingang 100-240 V AC, 50/60 Hz, uitgang 5 V/2 A)
Accu	Oplaadbare lithium-polymeer accu ingebouwd
Opslagmedium	SD-kaart tot 8 GB
Fotoformaat	JPEG (640x480)
Videoformaat	ASF (640x480) met MPEG4 compressie
Video-uitgang	Composiet (PAL/NTSC)
Aansluitingen	Mini USB, AV OUT, DC-ingang
Verlichting	LED met variabele intensiteit (draaiknop)
Functies	Foto's maken, video opnemen, 2x digitale zoom, spiegel/beeldrotatie
Bedrijfstemperatuur	-20 tot +60 °C (laden: 0 tot +40 °C)
Inhoud verpakking	Basisapparaat, koffer, voedingsadapter, USB-kabel, AV-kabel, SD-kaart 4 GB, schoonmaakaccessoires, gebruiksaanwijzing
Onderhoud	Reinigen met een schone, antistatische doek; camera na gebruik in vloeistof spoelen
Veiligheid	Alleen spanningsloos gebruiken; basisapparaat niet aan water blootstellen; buiten bereik van kinderen houden
Compatibele accessoires	Flexibele endoscopische camera's (Ø5,5 mm of Ø4 mm), semi-stijve (Ø5,5 mm), voor buizen (Ø28 mm)
Montageopties	Schroefdraad voor bevestiging

Veelgestelde vragen - BS1000T VOLTCRAFT

Hoe schakel ik het apparaat in?

Houd de Aan/Uit-knop 3 seconden ingedrukt.

Hoe plaats ik de accu?

Schuif het deksel van het batterijcompartiment naar beneden, plaats de accu en sluit de twee connectoren aan. Sluit het compartiment.

Hoe laad ik de accu op?

Sluit de voedingsadapter aan op de DC-ingang en een stopcontact. Het opladen start automatisch. Het apparaat blijft tijdens het laden werkzaam.

Welke geheugenkaart moet ik gebruiken?

Gebruik een SD-kaart met een maximale capaciteit van 8 GB. Plaats deze in het daarvoor bestemde slot.

Hoe maak ik een foto?

Zorg ervoor dat er een SD-kaart is geplaatst. Druk in de voorbeeldmodus op de foto-knop. De foto wordt opgeslagen als JPEG in de map DCIM.

Hoe neem ik een video op?

Druk in de voorbeeldmodus op de video-knop om de opname te starten. Druk nogmaals om te stoppen. De video wordt opgeslagen als ASF.

Hoe stel ik de datum en tijd in?

Open het menu met de OK-knop, selecteer 'Datum/tijd instellen' en voer de waarden in. Schakel de weergave in of uit met de optie 'DISPLAY'.

Hoe gebruik ik de video-uitgang?

Sluit de AV-kabel aan op de uitgang en de video-ingang van uw tv. Selecteer de juiste videobron. Kies in het menu 'Video-uitgang' en het formaat (PAL of NTSC).

Hoe reinig ik de endoscoop?

Gebruik een schone, antistatische en pluisvrije doek. Na gebruik in een vloeistof de camera met schoon water spoelen en drogen voordat u hem opbergt.

Wat te doen als het apparaat niet meer reageert?

Voer een reset uit door een dun voorwerp (bijv. een penpunt) in de RESET-opening aan de achterzijde van het apparaat te steken. Alle instellingen worden gewist.

GEBRUIKSAANWIJZING BS1000T VOLTCRAFT

NL Gebruiksaanwijzing

BS-1000T Endoscoopbasisapparaat

Bestelnr. 123319 Pagina 53 - 69

Seite

1. Inleiding 55
2. Verklaring van de symbolen 55
3. Beoogd gebruik 56
4. Leveringsomvang 56
5. Veiligheidsinstructies 57

a) Algemene informatie 57
b) Aangesloten apparaten 57
c) LiPo-batterij 58

1. Bedieningselementen 58
2. Aan de slag 58

a) Plaatsen van de accu's. 58
b) De batterij opladen 59
c) Installeren van de SD-geheugenkaart 59
d) Aansluiting van een passende endoscoopcamera 60
e) Het apparatus in-/uitschakelen 60
f) Cameraverlichting 61

1. Gebruik 61

a) Taal instellen 61
b) Datum/tijd instellen 61
c) Automatische uitschakeling 62
d) Foto's nemen 62
(e) Video's opnemen 62
f) Weergave van Foto's/video's 62
g) Wissen van Foto's/video's 63
h) Formatteren van de geheugenkaart 63
i) Digitale zoom. 63
j) Spiegelfunctie/beeldrotatie 63
k) Video-extentieformaat instellen 64

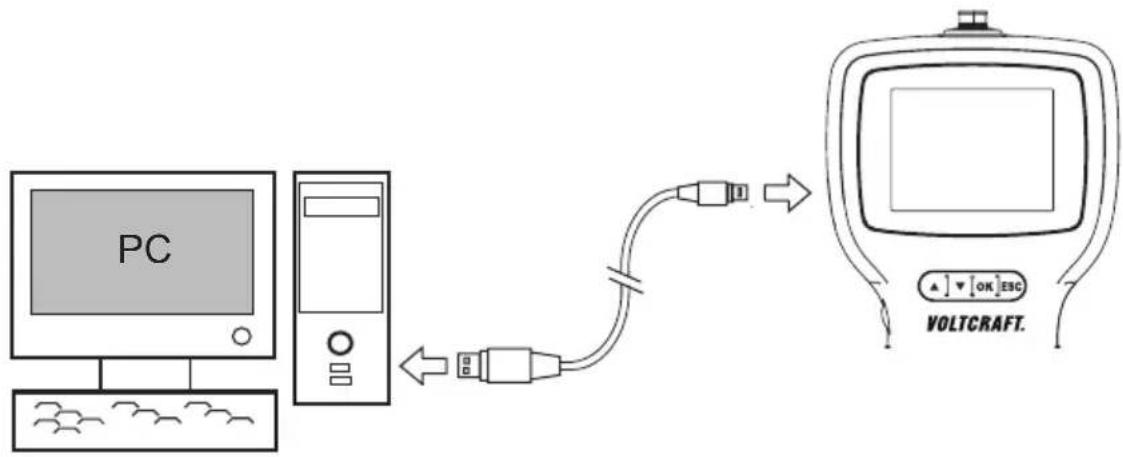

1. AANSLUITING OP EEN PC 64

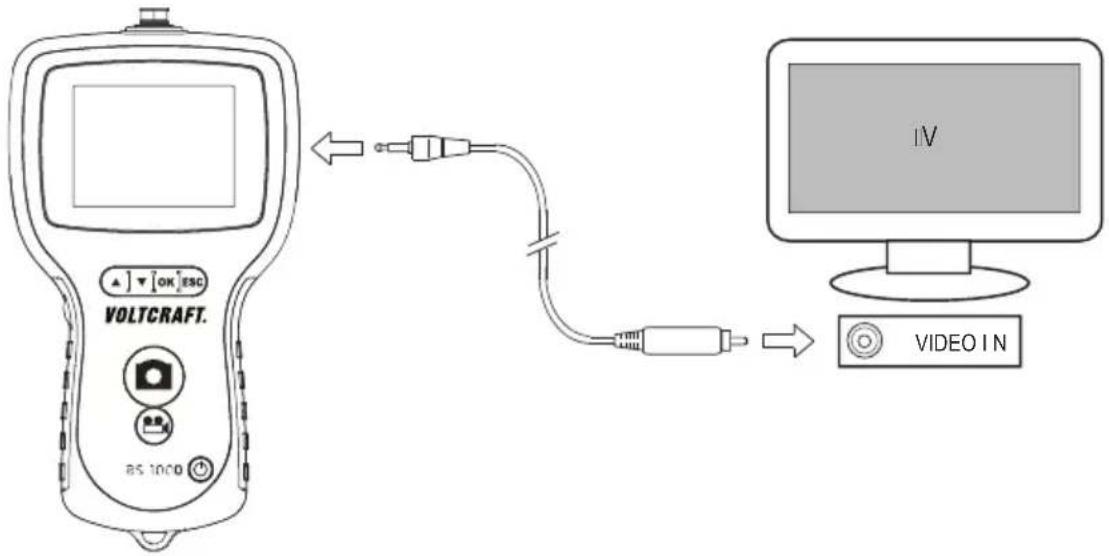

2. Videosignalen maar een televisietoestel sturen 65

3. Endoscoop opniew opstarten 66

4. Onderhoud en reiniging 67

5. Verwijdering 67

a) Product 67
b) Batterij/accu's 67

14.Passende accessoires 68

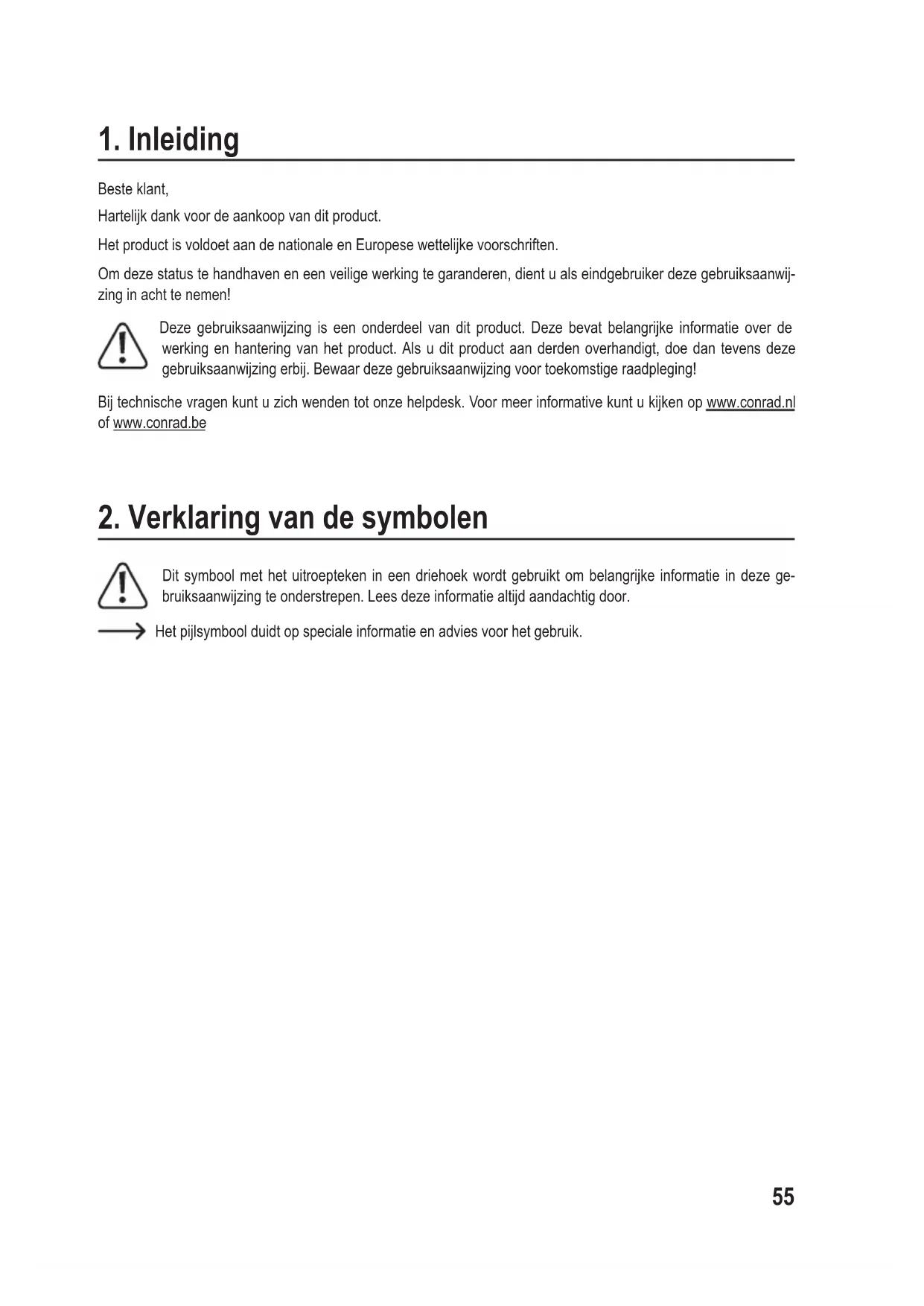

Hartelijk dank voor de aankoop van dit product.

Het product is voldoet aan de nationale en Europese wettelijkke voorschriften.

Om diesen status te handhaven en een veilige werkig te garanderen, dient u als eindgebruiker deze gebruiksaanwijz ing in acht te nemen!

Deze gebruiksaanwijzing is een onderdeel van dit product. Deze bevat belangrijke informatie over de werkig en hantering van het product. Als u dit product aan derden overhandigt, doe dan tevens deze gebruiksaanwijzing erbij. Bewaar deze gebruiksaanwijzing voor toekomstige raadpleging!

Bij technische vragen kut u zich wenden tot unsere helpdesk. Voor meer informative kut u kijken op www.conrad.nl of www.conrad.be

2. Verklaring van de symbolen

Dit symbolism met het uitroepteken in een drihoek worden gebruikt om belangrijke informatatie in deze gebruiksaanwijzing te onderstrepen. Lees deze informatatie algijd aandachtig door.

Het pijlsymbol duidt op speciale informatatie en advies voor het gebruik.

3. Beoogd gebruik

Het endoscoop-basistoestel is in combinatie met een afzonderlijk verkrijgbare endoscoopcamera een visuelhulpmiddel voor het optisch zoekenaar fouten en het inspecteren van spanningsvrije installaties en voorzieningen.

Het camerabeeld worden op een ingebouwde TFT-monitor weergegeven en de verlichting aan het uiteinde van de camera kan met dit endoscoop-basistoestel traploos worden geregeld. Een PAL/NTSCvideouitgang is beschikbaar. De aansluitbare zwanenhalscamera's zijn waterdicht en voor geschikt voor gebruik in waterige vloeistoffen (geen zuren of basen). Het basistoestel mag Niet aan vochtigheid worden blootgesteld of worden ondergedompeld.

De stroomvoorziening gebeurt via een ingebouwde LiPo-accu of een USB-adapter die van 100 - 240 V/AC, 50/60 Hz kan worden voorzien.

Het gebruik in explosieve omgevingen of bij mensen en dieren is Niet togetstaan.

Om veiligheids- en goedkeuringsredenen mag u niets aan dit product veranderen. Een ander gebruik als hierboven geschreven kan leiden tot beschadiging van dit product en verwondingen. Lees de gebruiksaanwijzing goed door en bewaar deze op een veilige plek. Het product mag alleen samen met de gebruiksaanwijzing aan derden worden doorgegeven.

Alle bedrijs- en productnamen zijn handelsmerken van de betreffende eigensen. Alle rechten voorbehonden.

4. Leveringsomvang

Endoscoop-basistoestel
Opbergkoffer
- Netadapter
- USB-kabel
4GBSD-kaarten
- Reinigingsaccessoires
AV-kabel
- Gebruiksaanwijzing

Meest recente gebruiksaanwijzing

Download de meest recente gebruiksaanwijzing via www.conrad.com/downloads of scan de afgebeelde QR-code. Volg de aanwijzingen op de website.

5. Veiligheidsinstructies

Lees de gebruiksaanwijzing aandachtig door en neem vooral de veiligheidsinformatie in acht. Indien de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing Niet worden opgevolgd, aanvaarden wij geen verantwoordelijkheid voor hieruit resulterend persoonlijk letsel of materiele schade. In dergelijkke geallenervalt de aanspraelijkheid/garantie.

a) Algemene informatatie

• Dit apparaat is geen spelgoed. Houd het buiten het bereik van kinderen en huisdieren.
• Laat verpakkingsmateriaal nicht achteloos rondslingeren. Dit kan voor kinderen gevaarlijk spellegood worden.
• Het endoscoopbasisoestel is nicht waterdicht en mag.daarom Niet onder water worden gebruikt.
• De endoscoopmag alleen in spanningsvrije installations voor inspectiedoeleinden worden gezruikt. De verschillende camerakopen zijnuit metaal en+kunnen tot kortsluitingen leiden.
• Gevoelige oppervlakken (met meubelvernis, etc.) können chemisch reageren met de behuizing
• Bescherm het product gegen extreme temperaturen, direct zonlicht, sterke schokken, hoge vochtigheid, vocht, brandbare gassen, stoom en oplosmiddelen.
• Stel het product Niet aan mechanische spanningbloot.

• Als het product Niet langer veilig gebruikt kan worden, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilig gebruik kan Niet langer worden gegarandeerd als het product:

• zichtbaar is beschadigd,

• nicht meer waar behoren werkt,
• gedurende een langereperiode onder slechte omstandigheden is opgeslagen of

• onderhevig is geweest aan ernstige transportbelasting.

• Behandel het product met zorg. Schokken, stoten of zichs een val van geringe hoogte konnen het product beschadenig.

• Raadpleeg een expert als u vragen heb over gebruik, veiligheid of aansluiting van het apparaat.
• Onderhoud, aanpassingen en reparaties mogen alleen uitgevoerd worden door een technicus of een daartoe bevoegd servicecentrum.
• Als u nog vragen heeft die nicht door deze gebruiksaanwijzing worden beantwoord,kest u contact opnemen met unsere technische Dienst of ander technisch personeel.

b) Aangesloten apparaten

• Neem tevens de veiligheids- en gebruiksinstructies van andere apparaten die op het product zijn aangesloten inRCT.

c) LiPo-batterij

• Beschadig de oplaadbare accu nooit. Het beschaden van de behuizing van de oplaadbare accu kan explosiegevaar of brandveroorzaken! In tegenstelling tot standard/oplaadbare batterijen (bijvoorbeeld type AA of AAA), bestaat de behuizing van de oplaadbare LiPo-batterij Niet uit een dunne laag maar alleen uit een gevoelige plastic folie.
• U mag de polen van de oplaadbare accu nooit kortsluiten. Gooi de accu of het product nooit in het vuur. Er bestaat gevaar op brand of explosie!
• Laad de oplaadbare accu regelmatig op, zichs wanner u het product Niet gebruikt. Tengevolge van de gebruikte technologie van de oplaadbare accu, hoeft u de oplaadbare accu Niet eerst te ontladen.
• Tijdens het laden dient u het product op een voor-hitte ongevoelig oppervlak teplaatsen. Het is normaal dat erijdens het laden wat hitte worden ontwikkeld.

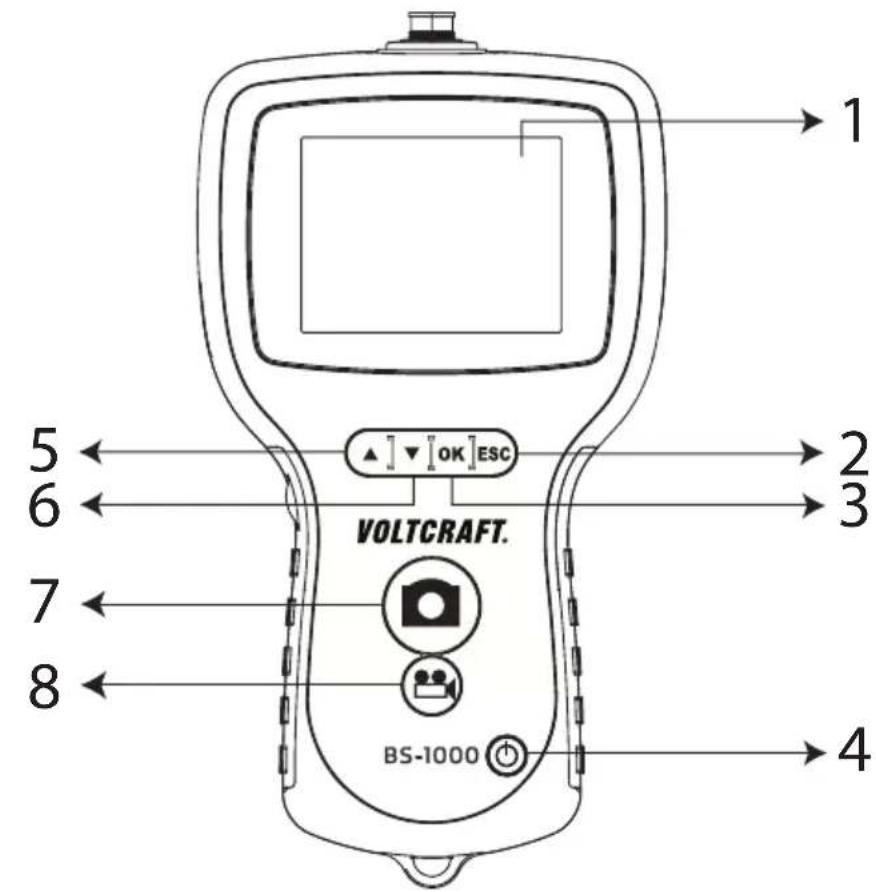

6. Bedieningselementen

Zie uitklappagina.

1 TFT-monitor
2 Toets ESC
3 Toets OK
4 AAN-/UIT-knop
5 Toets
6 Toets
7 Toets

8 Toets

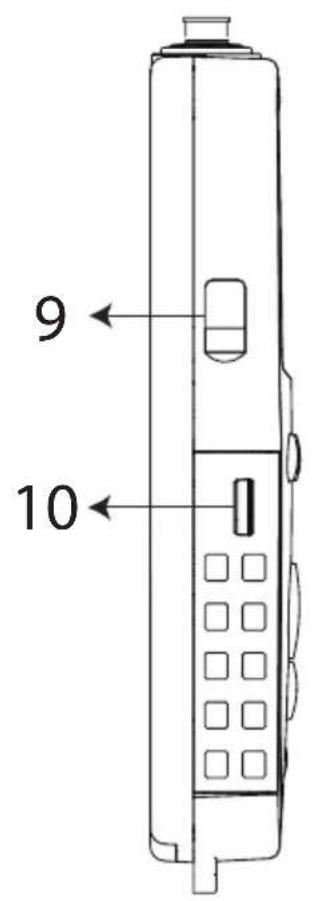

9 Mini-USB-bus
10 LED-besturingspiel

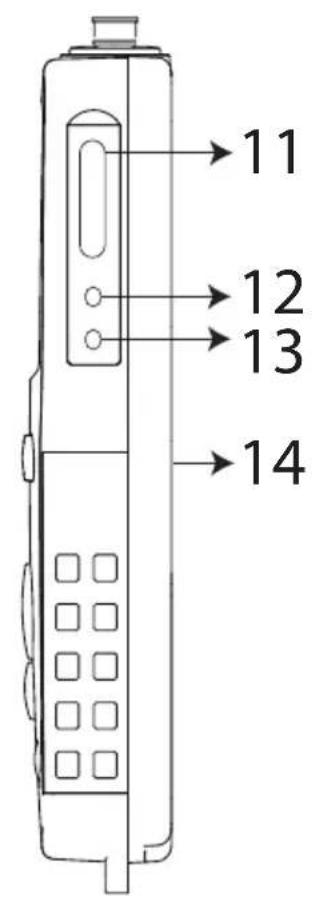

11 SD-kaartsleuf
12 Videoutgangsbus
13 DC-ingangsbus
14 Schroefdraad om te bevestigen

7. Aan de slag

De endoscoopmag alleen in spanningsvrije installations voor inspectiedoeleinden worden gezruikt. De verschillende camerakoppen zijn uit metaal en+kunnen tot kortsluitingen leiden.

a) Plaatsen van de accu's

1. Schuif het deksel van het batterijvak waar beneden.
2. Plaats de accu en verbind de beiden stekkers.
3. Sluit het batterijdeksel wee.

De accumulator bevindt zich aan de achterzijde van het endoscoop-basistoestel. U mag de accu Niet door een andere accu of een batterij verrangen. Verwijder de accu wanner de endoscoop gedurende langere tijd Niet zal worden gebruikt. Let bij het verrangen van de accu's op de juiste polariteit.

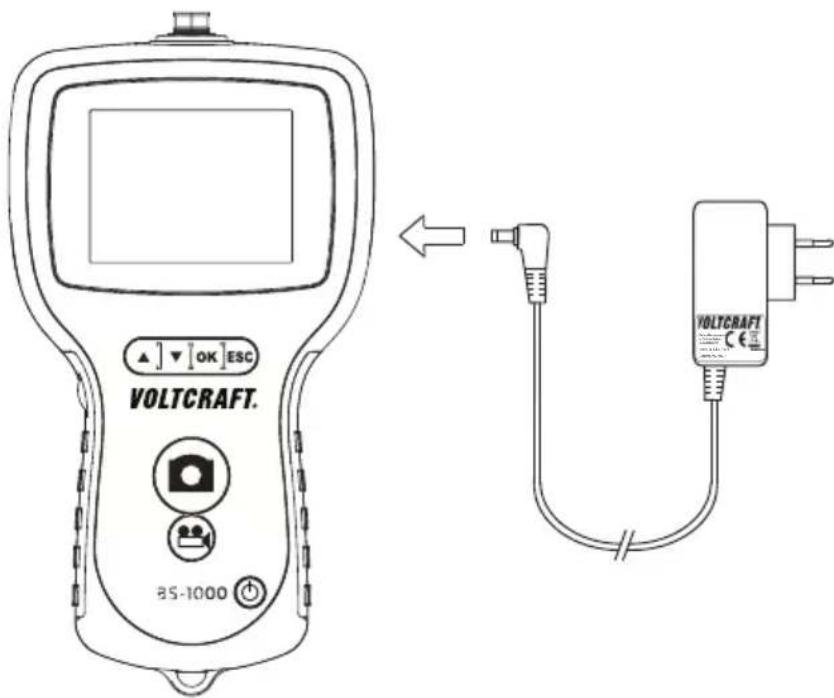

b) De batterij opladen

1. Steek de stekker van de netadapter in de DC-voedingsbus.
2. Sluit de adapter aan een contactdoos aan.
3. De accu worden nu opgeladen. Het endoscoop-basistoestel is ook gebruikskaar verwil de accu worden opgeladen.

Sluit de adapter pas aan een contactdoos aan, wanner u alle andere aansluitingen heeft uitgevoerd.

lat de omgevingstemperatuur tijdens het opladen Niet lager is dan 0^ of hoger dan 40^ .

c) Installeren van de SD-geheugenkaart

De BS-1000T kan gemaaakte opnames (photo's, video's) op een SD-kaart opslaan. De in de leveringsomvang opgenomen geheugenkaart heeft een opslagcapaciteit van 4 GB. Het endoscoop-basistoestel is ook met SD-kaarten tot 8 GB geheugenruimte compatibel.

Om de Foto- of videofunctie te konnen gebruiken要去e erst een SD-geheugenkaart plaatsen.

1. Open het SD-kaartdeksel op het toestel
2. Druk op de SD-kaart, tot deze volledig is ingeschoven.
3. Slechts een inschuifrichting is correct.

Als de SD-kaart Niet correct is geplaatst, kan de endoscoop geen opnames maken.

Laat de SD-kaart Niet vallen en stel deze Niet bloot aan schokken of stoten. Anders konnen opgeslagen beelden worden beschadigd.

Bewaar of gebruik SD-kaarten nicht in de buurt van apparaten die sterke magnetische velden opwekken, zoals vb. televisietroestellen, luidsprekers of magneten. Vermijd ook plaatsen met elektrostatische oplading. Anders kuren op de SD-kaart opgeslagen Foto's/video's verloren gaan.

Stel de SD-kaarten Niet aan direct zonlicht of andere warmtebronnen bloat. Anders kan de SD-kaart verrormen of onbruikbaar worden. Mors geen vloeistoffen op de SD-kaart. Bewaar de SD-kaart alkijd in de meegeleverde bewaarbox om de opgeslagen gegevens te beschermen. Plooi de geheugenkaart Niet, oefen er geen große kracht op uit en stel deze Niet bloat aan schokken. Bewaar de SD-kaart Niet op warme, vochtige of stofferige omgevingen.

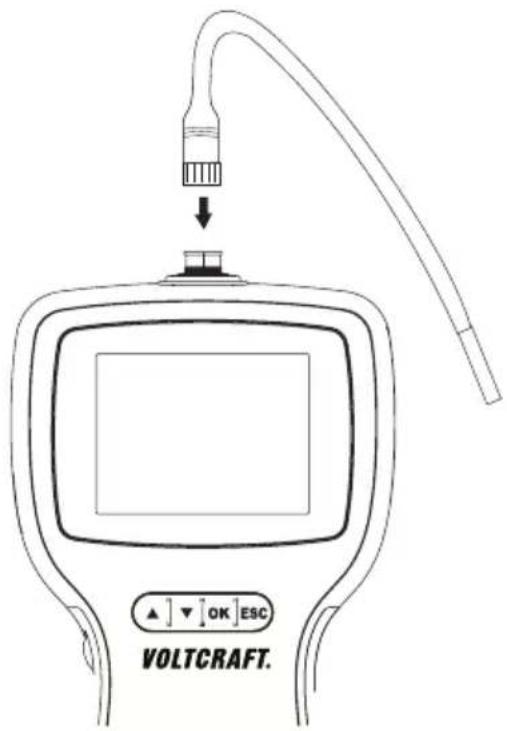

d) Aansluiting van een passende endoscoopcamera

1. Sluit een compatibile camera aan de bus aan. Let op de juiste afstelling; het holle deel op de stekker (aan de endoscoopcamera)要去 in het bovenste deel op de bus (basistoestel) passen. Let op dat de pins Niet afbreken.
2. Draai de metalen schroefverbinding in de richting van de wijzers vandeklok om de camera vast te zetten.
3. Maak de camera los door de metalen schroefverbinding aan de camera gegen de richting van de wijzers van de klok te draaien.

U vindt een passende endoscoopcamera in het hoofdstuk Passende accessoires.

e) Het apparatus in-/uitschakelen

Houd de toets 3 seconden ingedrukt om de endoscoop in of uit te schakelen.

Na het startschem worden de laadtoestand van de accu en de capacititeit van de SD-kaart kort op de monitor weergegeven.

Laad de endoscoop op, wonneer de batterijstand laag is. Het live-beeld van de camera worden op de monitor weergegeben.

De endosoop bevindt zich nu in de voorbeeld-modus.

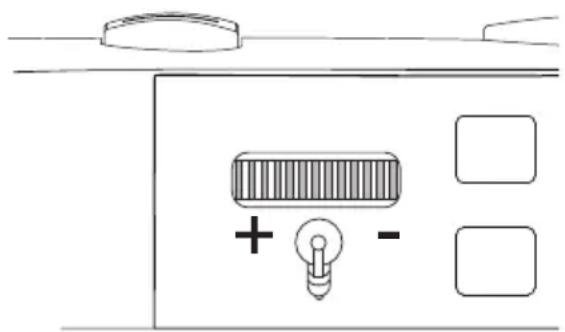

f) Cameraverlichting

Om ook op volledig donkereplaatsen de endoscoop te kennene gebruiken, is in de BS-1000T een draairegelaar voor de traploze dimming van de in de camerakop geinstalleerde LED-verlichting geintegreerd.

Draai de regelaar aan de linkerzijde van het basistoestel om de helderheid te verhogen of verlagen.

Stel de verlichting zo in dat het weergegeven monitorbeeld nicht over- of onderbelicht is.

8. Gebruik

a) Taal instellen

1. Druk eenmaal op de toets "OK" om het menu te openen.
2. Gebruik de toets / om de cursoraar boven of onder te bewegen, en selecteer dan "Sprache"/"LANGUAGE"/"Langue"/"Taal"en druk op de toets "OK".
3. Gebruik de toets omde cursor naar boven of onder te bewegen en selecteer de gewenste taal.
4. Druk op "OK" om de wijzigingen op te slaan en opnieuw waar de voorbeeldmodus terug te keren.

b) Datum/tijd instellen

Stel de datum enarend in voor u foto's of video's opneemt, aangezien de index op basis van opnamedatum en -tijd wordt gesorteerd.

1. Druk eenmaal op de toets "OK" om het menu te openen.
2. Gebruik de toets / om de cursor waar boven of onder te bewegen, en selecteer dan "Datum/Tijd-setup" en druk op de toets "OK".
3. Voer de correcte datum enijd in. Gebruik de toetsen / om de cursor waar boven of onder te bewegen en gebruik de toetsen om die waarde te veranderen.
4. Schakel de datum- en tijsaanduiding op de monitor in of uit door de parameter "DISPLAY" op "ON" of "OFF" af te stellen.

Uur- en tijdsgegeven zijn alkijd op opgenomen foto's of video's aangeduid; deze parameter betreft alleen het voorbeeld op de monitor.

c) Automatische uitschakeling

Met de menufungtie "Auto Uit" stelt u in, na hoelang het apparaat zich automatisch moet uitschakelen, wanner er geen opname loopt of op een toets worden gedrukt.

1. Druk eenmaal op de toets "OK" om het menu te openen.
2. Gebruik de toets / om de cursor waar boven of onder te bewegen, en selecteer dan "Auto Uit" en druk op de toets "OK".
3. Gebruik de toets / om de cursoraar boven of onder te bewegen en selecteer de automatische uitschakeltijd.De endoscoop zal zich uitschaken wanner het gedurende de overeenkomstige tijsdsuur nicht werden gebruikt.
4. Druk op "OK" om de wijzigingen op te slaan en opnieuw waar de voorbeeldmodus terug te keren.

d) Foto's nemen

Om een individuele fot te nemen, drukt u in de voorbeeldmodus gewoon op de toets Daarom moet een overeenkomstige SD-geheugenkaart zich geinstalleer (zie hoofdstuk "Installeren van de SD-geheugenkaart"). Houd waar bij de aangesloten camera zo stil möglichk om een goede opname te verkrijgen.

Druk eenmaal op de toets en een Foto in een videoweergave op te nemen. (Zie paragraaf "Weergave van Foto's/video's".)

De opgenomenoto word in de map "DCIM" op de SD-kaart in JPG-formaat opgeslagen, waar bij de bestandsnaam van oplopende nummers worden voorzien.

Bij nauwe buizen kan het nuttig zijn de verlichting wat te verminderen om reflectie en overbelichting te voorkomen.

e) Video's opnemen

Om video's op te nemen, gaat u tewerk zoals bij de opname van afzonderlijke Foto's. Daarom要去 een overeenkomstige SD-geheugenkaart zich geinstalleerd (zie hoofdstuk "Installeren van de SD-geheugenkaart").

1. Druk in de voorbeeldmodus op de toets con de opnames te starten.
2. Het symbol voor video-opname verschijnt op de monitor. De huidige opnameduur worden waar bij op het scherm weergegeven.
3. Druk opniewuop de toets on de weergave te beeindigen.

De opgenomen video worden in de map "DCIM" op de SD-kaart in ASF-formaat opgeslagen, waar bij de bestandsnaam van oplopende nummers worden voorzien.

f) Weergave van Foto's/video's

1. Druk op de toets / om de weergavemodus op te roepen. U bevindt zich nu in het weergavemenu voor Foto's/video's.

2. Beweeg hier met de toetsen / om de Foto's/video's te doorzoeken. Foto's herkent u aan de hand van het -symbool; video's worden door het symbool gekenmerkt.

3. Druk op de toets een video af te spelen. Het -symbol wordt weergegeven.

4. Druk opniew op de toets on het afspelen te stoppen. Het -symbol wordt weergegeven.
5. Om een afzonderlijke opname van een video te make, drukt uijdens de weergave of in de pauzestand op de toets

g) Wissen van Foto's/video's

1. Druk op de toets / om de weergavemodus op te roepen. U bevindt zich nu in het weergavemenu voor Foto's/video's.
2. Beweeg hier met de toetsen / om de Foto's/video's te doorzoeken. Foto's herkent u aan de hand van het -symbool; video's worden door het symbool gekenmerkt.
3. Om de huidige Foto/video te wissen, drukt u op de toets "OK". Gebrukt de toets / om "Ja" te selecteren en het wissen van het bestand te bevestigen; kies anders "Neen" om het wissen te annuleren.
4. Druk op de toets "ESC" om terug te keren maar de voorbeeldmodus.

h) Formatteren van de geheugenkaart

Om alle gevevens op de geinstalleerde SD-kaart te verwijderen gaat u als volgt tewerk:

1. Druk eenmaal op de toets "OK" om het menu te openen.
2. Gebruik de toets / om de cursor waar boven of onder te bewegen, en selecteer dan "Alles wissen" en druk op de toets "OK".
3. Gebruikt de toets / om "Ja" te selecteren en het wissen van het bestand te bevestigen; kies anders "Neen" om het wissen te annuleren.

i) Digitale zoom

Het opgenomen beeld kan in tien stappen worden vergroot (max. 2.0-voudige vergroting). Ga hiervoar als volgt te werk:

1. Druk eenmaal op de toets "OK" om het menu te openen.
2. Gebruik de toets / om de cursor waar boven of onder te bewegen, en selecteer dan "DIGITALE ZOOM" en druk op de toets "OK".
3. De endoscoop schakelt met de geactiveerde functie "Digitale Zoom" opnieuw in de voorbeeldmodus. Druk op de toets om in of uit te zoomen.
4. Om de digitale zoom opnieuw uit te schakelen, roept u het menu op, selecteert u "DIGITALE ZOOM" en drukt u dan opnieuw op de toets "OK".

j) Spiegelfunctie/beeldrotatie

1. Druk eenmaal op de toets "OK" om het menu te openen.

2. Gebruik de toets / om de cursor waar boven of onder te bewegen, en selecteer dan "SPIEGELEN" en druk op de toets "OK".

3. Gebruik de toetsen ▲omde cursoraarboven ofonder te bewegen enselecteer degewensteeffecten.

DEACTIVEREN Geen effect.
HORIZONTAAL Het beeld wordt horizontally gespiegeld.
VERTICAAL Het beeld wordt verticaal gespiegeld.
ROTATIE Het beeld wordt 180° geroteerd.

k) Video-extentieformaat instellen

Voor de weergave van de opgenomen Foto's/video's moet u eerst het juiste weergaveformaat instellen. Ga hiervoar als volgt te werk:

1. Druk eenmaal op de toets "OK" om het menu te openen.
2. Gebruik de toets / om de cursor waar boven of onder te bewegen, en selecteer dan het menupunt "Videografaat" en druk op de toets "OK".
3. Selecteer het correcte videoformaat met de toets en uruk om te bevestigen op de toets "OK".

Om de AV-kabels juist aan te sluiten, let u ook op de voorschriften in het hoofdstuk "Videosignalen maar een televisietoestel sturen".

PAL is de Europese TV-standard. Als u een TV-toestel gebruikt dat op de Noord-Amerikaanse TV-standard NTSC is ingesteld, gebruikt u in deplaats waarvan deze keuzeoptie.

9. AANSLUITING OP EEN PC

1. Schakel de endoscoop in.
2. Verbind de mini-USB-stekker van de USB-kabel met de mini-USB-bus van het endoscoop-basistoestel.
3. Steek het andere uiteinde van de USB-kabel in een vrij interface van een PC.

De BS-1000T werkkt nu als kaartleestoestel en u kurz de bestanden op de SD-kaart doorbladeren.

In deplaats van een USB-kabel kutn u anders een SD-kaart-lees-/schrijftoestel of een PC met een SD-kaartslot gebruiken om de opgeslagen gegevens te lezen.

10. Videosignalen maar een televisietoestel sturen

Wanner u de endoscoop via de AV-uitgang aan een TV-toestel wilt aansluiten, moet u eerst de TV-standard bepalen (zie hoofdstuk "Video-extentieformaat instellen")

Let waar bij ook op de informatie op uw televisiontoestel.

De endoscoop maakt de beelduitgave möglichk voor het opslaan en documenteren via een geintegreerde compositete-videouitgang. De uitgangsbus bevindt zich aan de rechterkant van de behuizing. Gebruik de meegeleverde videokabel om de verbinding maar uw weergave- of opslagtoestel te makeen.

1. Schakel de endoscoop in.
2. Steek de klinkstekker in de bus (12) aan het endoscoop-basistoestel.
3. Verbind de cinch-stekker met de video-ingang van uw weergave- of opnametoestel.
4. Selecteer de videoingang van uw TV-toestel.

Let hiervoor ook op de voorschriften in de gebruiksaanwijzing van uw weergave- of opnametoestel.

1. Druk op de toets "OK" op de BS-1000 om het menu te openen.
2. Gebruik de toets / om de cursor waar boven of onder te bewegen, en selecteer dan "Videouitgang" en druk op de toets "OK".
3. Het camerabeel worden bij correcte aansluiting en selectie van de videobron weergegeven.
4. Om uit te schakelen drukt u op de aan/uit-knop (4). Het toestel en de videouitgang schakelen uit.

Door de videokabel uit de BS-1000T of uit uw TV-toestel te trekken, schakelt het basistoestel automatisch in de voorbeeldmodus.

11. Endoscoop opniew opstarten

Als de BS-1000T nicht reageert,kest u het apparaat opnieuw opstarten.

1. Zet het apparaat met de aan-/uit-toets (4) aan.
2. Voer nu een ca. 3 cm lang, dun voorwerp (bijvoorbeeld de top van een balpen) in de reset-opening aan de achterzijde van het apparaat.
3. Druk daarmee op dekleine reset-toets aan de binnenkant van de opening.
4. Het apparaat schakeltuit.

Ga bij het herstellen voorzichtig tewerk. Het apparaat kan bij gebruik van scherpe voorwerpen worden beschadigd.

De uitgevoerde instellingen gaan hierbij Niet verloren. Het apparaat start opnieuw op.

12. Onderhoud en reiniging

Gebruik in geen enkel geval agressieve schoonmaakmiddelen, ontsmettingsalcohol of andere chemische oplossingen,ondat deze schade toe können brengen aan de behuizing en zichs afbreuk kan doeen aan de werking van het product.

• Het apparaat is onderhoudsvrij, op het sporadisch reinigen na. Gebruik een vochtige, antistatische en pleasvrijde doek om te reinigen.
• Schakel het apparaat UIT en koppel alle kabels los voorafgaand aan elke reiniging.
• Spoel een gebruekte zwanenhalscamera na elk gebruik in vloeistoffen grondig af met zuiver water en droog af voor u in de koffer opbergt.
• Leg het basistoestel en de bijhorende accessoires altijd in de koffer wanner u deze Niet gebruikt.

13. Verwijdering

a) Product

Elektronische apparaten zijn recyclebaar afval en horen nicht bij het huisvuil. Als het product zicheer werkkt要去 u het volgens de geldende wettelijkbepalingen voor afvalverwerking afvoeren.

eventueel geplaatste batterijen/accu's uit het apparaat en gooiz afzonderlijk van het product weg.

b) Batterij/accu's

U bent als eindverbruiker volgens de KCA-voorschriften wettelijk verplicht alle lege batterijen en accu's in te leveren. Verwijdering via het huisvuil is Niet toegestaan.

Verontreinigde batterijen/accu's+zijn met dit symbooltje gemarkeerd om aan te geven dat afdanken als huishoudelijk afval verboden is. De aanduidingen voor de zware metalen die het betreft zich: Cd = cadmium, Hg = kwik, Pb = lood (de aanduiding staat op de batterijen/accu's, bijv. onder de links afgebeelde vuilnisbaksymbool).

U kunt verbruike batterijen/accu's gratis bij de verzamelpunten van uw gemeente, once filialen of overal waar batterijen/accu's worden verkocht, afgeven.

Op deze wijze voldoet u aan uw wettelijkke verplichtingen en draagt u bij aan de bescherming van het milieu.

14. Passende accessoires

Voor het gebruik van het BS-1000T endoscoop-basistoestel is een afzonderlijk verkrijgbare endoscoopcamera nodig. De volgende producten zijn voor gebruik met het basistoestel geschikt.

Flexible endoscoopcamera

Bestelnr. 101048 101049	101050 101051	101053
Camera-Ø 5,5 mm
Lente 1 m 2 m 3 m 5 m	10 m
Geichtsveld 67°
Dieptescherpte 15 – 100 mm

Bestelnr. 101054 101056	101057 101058	101059
Camera-Ø 4 mm
Lente 1 m 2 m 3 m 5 m	10 m
Geichtsveld 56°
Dieptescherpte 15 – 50 mm

Halfstarre endoscoopcamera

Bestelnr. 101065 101066	101067
Camera-Ø 5,5 mm
Lengte 1 m 2 m 3 m
Geichtsveld 67°
Dieptescherpte 15 – 100	mm

Endoscoopcamera voor buisinspectie

Bestelnr. 101061 101063	101064
Camera-Ø 28 mm
Lengte 3 m 10 m 25 m
Geichtsveld 67°
Dieptescherpte 15 – 100 mm

Andere accessoires vindt u ook op conrad.com

Bedrijffsspanning. heroplaadbare 3,7 V/DC Lithium-polymeer-accu/

5V/DC stekkernetdeel

Display. 8,89 cm (3,5") TFT-beeldschemr

Videocompressieformaat. MPEG4

Beeldformulaat .JPEG (640 x 480)

Videouitgangsformaat. NTSC/PAL

Videofaat.. ASF (640 x 480)

Bedrijfstemperatuur -20 tot +60^

0 tot +40 °C (tijdens het opladen)

Afmetingen (B x H x D) 123 x 34 x 240 mm

Gewicht. 450 g

Laadadapter:

Ingangsspanning. 100 - 240 V/AC, 50/60 Hz

Ingangsstroom 0,3 A

Aansluiting. Eurostekker

Uitgangsspanning. .5V/DC

Uitgangsstroom .2A

Aansluiting. DC-stekker 3,5 x 1,35 x 9 mm

NL Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle rechten, vertaling inbegren, voorbehonden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingssapparatuur, vereisen de schriftelijke toestemming van deuitgever. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.
