GEBRUIKSAANWIJZING K3 Power Control Home Kärcher

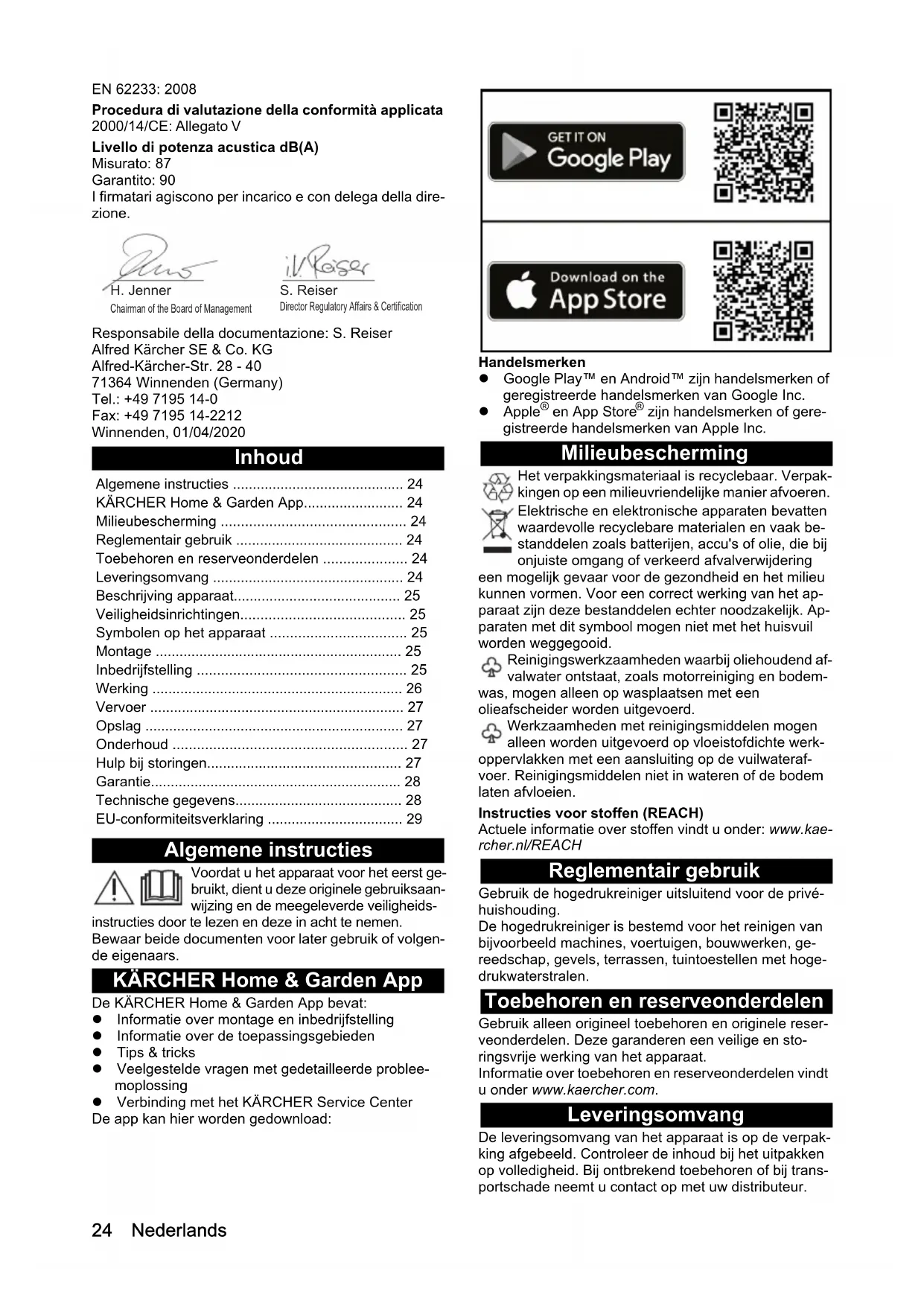

dB(A) 9024 Nederlands EN 62233: 2008 Procedura di valutazione della conformità applicata 2000/14/CE: Allegato V Livello di potenza acustica dB(A) Misurato: 87 Garantito: 90 I firmatari agiscono per incarico e con delega della dire- zione. Responsabile della documentazione: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 01/04/2020 Inhoud Algemene instructies Voordat u het apparaat voor het eerst ge- bruikt, dient u deze originele gebruiksaan- wijzing en de meegeleverde veiligheids- instructies door te lezen en deze in acht te nemen. Bewaar beide documenten voor later gebruik of volgen- de eigenaars. KÄRCHER Home & Garden App De KÄRCHER Home & Garden App bevat: Informatie over montage en inbedrijfstelling Informatie over de toepassingsgebieden Tips & tricks Veelgestelde vragen met gedetailleerde problee- moplossing Verbinding met het KÄRCHER Service Center De app kan hier worden gedownload: Handelsmerken Google Play™ en Android™ zijn handelsmerken of geregistreerde handelsmerken van Google Inc. Apple

• zijn handelsmerken of gere- gistreerde handelsmerken van Apple Inc. Milieubescherming Het verpakkingsmateriaal is recyclebaar. Verpak- kingen op een milieuvriendelijke manier afvoeren. Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak be- standdelen zoals batterijen, accu's of olie, die bij onjuiste omgang of verkeerd afvalverwijdering een mogelijk gevaar voor de gezondheid en het milieu kunnen vormen. Voor een correct werking van het ap- paraat zijn deze bestanddelen echter noodzakelijk. Ap- paraten met dit symbool mogen niet met het huisvuil worden weggegooid. Reinigingswerkzaamheden waarbij oliehoudend af- valwater ontstaat, zoals motorreiniging en bodem- was, mogen alleen op wasplaatsen met een olieafscheider worden uitgevoerd. Werkzaamheden met reinigingsmiddelen mogen alleen worden uitgevoerd op vloeistofdichte werk- oppervlakken met een aansluiting op de vuilwateraf- voer. Reinigingsmiddelen niet in wateren of de bodem laten afvloeien. Instructies voor stoffen (REACH) Actuele informatie over stoffen vindt u onder: www.kae- rcher.nl/REACH Reglementair gebruik Gebruik de hogedrukreiniger uitsluitend voor de privé- huishouding. De hogedrukreiniger is bestemd voor het reinigen van bijvoorbeeld machines, voertuigen, bouwwerken, ge- reedschap, gevels, terrassen, tuintoestellen met hoge- drukwaterstralen. Toebehoren en reserveonderdelen Gebruik alleen origineel toebehoren en originele reser- veonderdelen. Deze garanderen een veilige en sto- ringsvrije werking van het apparaat. Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.com. Leveringsomvang De leveringsomvang van het apparaat is op de verpak- king afgebeeld. Controleer de inhoud bij het uitpakken op volledigheid. Bij ontbrekend toebehoren of bij trans- portschade neemt u contact op met uw distributeur. Algemene instructies p. 24
• KÄRCHER Home & Garden App p. 24
• Milieubescherming p. 24
• Reglementair gebruik p. 24
• Toebehoren en reserveonderdelen p. 24
• Leveringsomvang p. 24
• Beschrijving apparaat p. 25
• Veiligheidsinrichtingen p. 25
• Symbolen op het apparaat p. 25
• Montage p. 25
• Inbedrijfstelling p. 25
• Werking p. 26
• Vervoer p. 27
• Opslag p. 27
• Onderhoud p. 27
• Hulp bij storingen p. 27
• Garantie p. 28
• Technische gegevens p. 28
• EU-conformiteitsverklaring Chairman of the Board of Management Director Regulatory Affairs & Certification H. Jenner S. ReiserNederlands 25 Beschrijving apparaat In deze gebruiksaanwijzing wordt de maximale uitrus- ting beschreven. Afhankelijk van het model zijn er ver- schillen in de leveringsomvang (zie verpakking). Afbeeldingen, zie pagina met grafieken Afbeelding A 1 Transportwiel 2 Opbergvak voor straalbuizen 3 Opberg-/parkeerpositie voor hogedrukpistool 4 Power Control-straalbuis vuilfrees voor hardnekkig vuil, drukniveau: HARD 5 Power Control-straalbuis Vario Power voor gebrui- kelijke reinigingstaken, drukniveaus: HARD / p. 29

6 Power Control hogedrukpistool 7 Toets om de hogedrukslang van het hogedruk- pistool te scheiden 8 Hendel hogedrukpistool 9 Drukindicatie (MIX / 1-SOFT / 2-MEDIUM / 3- HARD) 10 Vergrendeling hogedrukpistool 11 Apparaatschakelaar "0/OFF" / "I/ON" 12 Stroomleiding met netstekker 13 Opberghaak voor stroomleiding 14 Handgreep 15 Transportgreep, uittrekbaar 16 Snelkoppeling voor hogedrukslang 17 Typeplaatje 18 Hogedrukslang 19 Reinigingsmiddelzuigslang met reinigingsmiddelfil- ter en deksel 20 Reinigingsmiddelreservoir 21 Wateraansluiting 22 Koppeling voor de wateraansluiting 23 **Tuinslang met gangbare koppeling – Vezelversterkt – Diameter minstens 1/2 inch (13 mm) – Lengte minstens 7,5 m 24 *Wasborstel, geschikt voor het werken met reini- gingsmiddelen 25 *Schuimsproeier voor krachtig schuimend reini- gingsmiddel 26 *Reinigingsmiddelreservoir

• optioneel, ** tevens vereist Veiligheidsinrichtingen 몇 VOORZICHTIG Ontbrekende of gewijzigde veiligheidsinrichtingen Veiligheidsinrichtingen zijn er voor uw veiligheid. Verander of omzeil veiligheidsinrichtingen nooit. Apparaatschakelaar De apparaatschakelaar verhindert dat het apparaat per ongeluk in werking wordt gesteld. Vergrendeling hogedrukpistool De vergrendeling blokkeert de hendel van het hoge- drukpistool en voorkomt dat het apparaat onbedoeld wordt gestart. Automatische stopfunctie Als de hendel op het hogedrukpistool wordt losgelaten, schakelt de drukschakelaar de pomp uit en stopt de ho- gedrukstraal. Als de hendel wordt indrukt, wordt de pomp weer ingeschakeld. Symbolen op het apparaat Montage Afbeeldingen, zie pagina met grafieken. Vóór de inbedrijfstelling de los meegeleverde onderde- len op het apparaat monteren. Wielen monteren

1. De wielen aan het apparaat bevestigen en borgen.

Afbeelding B Greep monteren

1. De transportgreep aanbrengen.

2. De handgreep aanbrengen.

Afbeelding C Reinigingsmiddelreservoir afsluiten

1. Het reinigingsmiddelreservoir met het deksel afsluiten.

Afbeelding D Koppeling voor de wateraansluiting monteren

1. De koppeling voor de wateraansluiting op de wa-

teraansluiting van het apparaat schroeven. Afbeelding E Inbedrijfstelling

1. Het apparaat op een vlakke ondergrond zetten.

2. De hogedrukslang in de snelkoppeling steken tot

deze hoorbaar vastklikt. Afbeelding F

3. De hogedrukslang in het hogedrukpistool steken tot

deze hoorbaar vastklikt. Instructie Op de juiste positionering van de nippel letten. Afbeelding G

4. Controleren of de verbindingen goed vastzitten door

aan de hogedrukslang te trekken.

5. De netstekker in een stopcontact steken.

Watertoevoer Aansluitwaarden, zie typeplaatje of hoofdstuk Techni- sche gegevens. Voorschriften van het waterbedrijf in acht nemen. LET OP Schade door verontreinigd water Verontreinigingen in het water kunnen beschadigingen aan de pomp en het toebehoren veroorzaken. Ter bescherming adviseert KÄRCHER het KÄRCHER- waterfilter (bijzondere toebehoren, bestelnummer 4.730-059) te gebruiken. Aansluiting op de waterleiding LET OP Slangkoppeling met aquastop op de wateraanslui- ting van het apparaat Beschadiging van de pomp Gebruik nooit een slangkoppeling met aquastop op de wateraansluiting van het apparaat. U kunt een aquastop-koppeling op de waterkraan ge- bruiken. De hogedrukstraal niet op personen, dieren, actieve elektrische uitrusting of het apparaat zelf richten. Het apparaat tegen vorst beschermen. Het apparaat mag niet direct op het openba- re drinkwaternet worden aangesloten.26 Nederlands

1. De tuinslang op de koppeling voor de wateraanslui-

2. De tuinslang op de waterleiding aansluiten.

3. De waterkraan volledig opendraaien.

Afbeelding H Werking LET OP Droogloop van de pomp Beschadiging van het apparaat Als het apparaat binnen 2 minuten geen druk opbouwt, schakelt u het apparaat uit en gaat u te werk volgens de instructies in het hoofdstuk Hulp bij storingen. Power Control System De drukindicatie op het hogedrukpistool geeft het mo- menteel ingestelde drukniveau weer bij gebruik met een Power Control-straalbuis. Instructie De gevoeligheid van de materialen kan sterk variëren afhankelijk van leeftijd en conditie. De aanbevelingen zijn daarom niet bindend. Instructie Bij het gebruik met oppervlaktereiniger en ander toebe- horen is de drukindicatie niet zinvol. Werking met hoge druk LET OP Beschadiging van gelakte of gevoelige oppervlak- ken Oppervlakken raken beschadigd bij een te kleine straal- afstand of door de keuze van een ongeschikte straal- buis. Houd bij de reiniging van gelakte oppervlakken een straalafstand van minstens 30 cm aan. Reinig autobanden, lak of gevoelige oppervlakken zoals hout niet met de vuilfrees.

1. Een straalbuis in het hogedrukpistool steken en

vastzetten door 90° te draaien. Afbeelding I

2. Het apparaat inschakelen ("I/ON").

3. De hendel van het hogedrukpistool ontgrendelen.

4. De hendel van het hogedrukpistool indrukken.

Het apparaat wordt ingeschakeld.

5. De Power Control-straalbuis Vario Power draaien

tot het gewenste drukniveau op de drukindicatie wordt weergegeven. Werking met wasborstel LET OP Lakschade Beschadiging van oppervlakken door verontreinigde wasborstel Zorg ervoor dat op de wasborstel geen vuil- of andere deeltjes zitten, voordat u de borstel gebruikt. Instructie Bij gebruik van wasborstels werkt het apparaat met lage druk. Daarom kunnen er reinigingsmiddelen worden bij- gevuld.

1. De wasborstel in het hogedrukpistool steken en

vastzetten door 90° te draaien. Werking met reinigingsmiddel GEVAAR Niet in acht nemen van het veiligheidsgegevens- blad Ernstige gezondheidsschade door ondeskundig ge- bruik van het reinigingsmiddel Neem het veiligheidsgegevensblad van de fabrikant van het reinigingsmiddel in acht, met name de instruc- ties over de persoonlijke veiligheidsuitrusting. Instructie Het reinigingsmiddel kan alleen bij lage druk worden bij- gevuld. Instructie KÄRCHER-reinigingsmiddelen garanderen een sto- ringsvrij gebruik. Vraag om advies of bestel onze cata- logus of de informatiebladen bij onze reinigingsmiddelen.

1. De reinigingsmiddeloplossing in het reinigingsmid-

delreservoir vullen. Hierbij de doseerinstructies op de verpakking van het reinigingsmiddel in acht ne- men. Afbeelding J

2. Het reinigingsmiddelreservoir met het deksel afslui-

3. Het reinigingsmiddelreservoir in het apparaat vast-

4. De straalbuis Vario Power gebruiken.

5. De straalbuis in de richting van 'MIX' draaien tot op

het hogedrukpistool 'MIX' wordt weergegeven. Tijdens de werking wordt de reinigingsmiddeloplos- sing aan de waterstraal toegevoegd.

6. Optioneel de schuimsproeier gebruiken.

a De schuimsproeier met de fles met reinigings- middel verbinden. Afbeelding K b De schuimsproeier in het hogedrukpistool steken en vastzetten door 90° te draaien. Aanbevolen reinigingsmethode

1. Het reinigingsmiddel spaarzaam op het droge op-

pervlak sproeien en laten inwerken (niet laten op- drogen).

2. Het losgeweekte vuil met de hogedrukstraal weg-

spoelen. Na gebruik met reinigingsmiddel

1. Het apparaat ca. 30 seconden lang met helder wa-

ter spoelen. Werking onderbreken

1. De hendel van het hogedrukpistool loslaten.

Als de hendel wordt losgelaten, wordt het apparaat uitgeschakeld. De hoge druk in het systeem blijft be- houden. Indicatie Drukniveau Aanbevolen voor bijv. HARD Stenen terrassen van straatstenen of uitgewassen beton, asfalt, metalen opper- vlakken, tuingereedschap (kruiwagen, spade, enz.) MEDIUM Auto/motor, bakstenen op- pervlakken, gestucte muren, plastic meubels SOFT Houten oppervlakken, fiet- sen, zandstenen oppervlak- ken, rotan meubels MIX Werking met reinigingsmid- delNederlands 27

2. De hendel van het hogedrukpistool vergrendelen.

3. Het hogedrukpistool met de straalbuis in de par-

4. Bij werkonderbrekingen van meer dan 5 minuten het

apparaat uitschakelen "0/OFF". Werking beëindigen 몇 VOORZICHTIG Druk in het systeem Letsel door water dat ongecontroleerd onder hoge druk uittreedt Koppel de hogedrukslang alleen los van het hogedruk- pistool of het apparaat als het systeem drukloos is.

1. De hendel van het hogedrukpistool loslaten.

2. De waterkraan sluiten.

3. De hendel van het hogedrukpistool 30 seconden

lang indrukken. De resterende druk in het systeem wordt vermin- derd.

4. De hendel van het hogedrukpistool loslaten.

5. De hendel van het hogedrukpistool vergrendelen.

6. Het apparaat loskoppelen van de watertoevoer.

7. Het apparaat uitschakelen "0/OFF".

8. De netstekker uit het stopcontact trekken.

Vervoer 몇 VOORZICHTIG Niet in acht nemen van het gewicht Gevaar voor letsel en beschadiging Houd bij het vervoer rekening met het gewicht van het apparaat. Apparaat dragen

1. Het apparaat bij de handgreep optillen en dragen.

1. De transportgreep uittrekken tot deze hoorbaar

2. Het apparaat aan de transportgreep trekken.

Apparaat in voertuig vervoeren

1. Het reinigingsmiddelreservoir legen.

2. Het apparaat borgen tegen wegglijden en kantelen.

Opslag 몇 VOORZICHTIG Niet in acht nemen van het gewicht Gevaar voor letsel en beschadiging Houd bij de opslag rekening met het gewicht van het ap- paraat. Apparaat opbergen

1. Het apparaat op een vlakke ondergrond neerzetten.

2. De straalbuis loskoppelen van het hogedrukpistool.

3. De ontkoppeltoets op het hogedrukpistool indrukken

en de hogedrukslang van het hogedrukpistool los- koppelen.

4. De hogedrukslang van het apparaat loskoppelen.

5. De hogedrukslang op het apparaat opbergen.

6. De stroomleiding en het toebehoren aan het appa-

raat opbergen. Vóór langere opslag de aanvullende instructies in acht nemen, zie hoofdstuk Onderhoud. Vorstbescherming LET OP Vorstgevaar Apparaten die niet volledig leeg zijn, kunnen bescha- digd raken door vorst. Maak het apparaat en het toebehoren volledig leeg. Bescherm het apparaat tegen vorst. Aan de volgende voorwaarden moet zijn voldaan: Het apparaat is losgekoppeld van de watertoevoer. De hogedrukslang is verwijderd.

1. Het apparaat inschakelen "I/ON".

2. Maximaal 1 minuut wachten tot er geen water meer

uit de hogedrukaansluiting komt.

3. Het apparaat uitschakelen.

4. Het apparaat met het complete toebehoren in een

vorstveilige ruimte opbergen. Onderhoud GEVAAR Gevaar voor elektrische schokken Letsel door aanraken van stroomvoerende onderdelen Schakel het apparaat uit. Trek de netstekker eruit. Het apparaat is onderhoudsvrij, d.w.z. dat u geen regel- matige onderhoudswerkzaamheden hoeft uit te voeren. Zeef in de wateraansluiting reinigen LET OP Beschadigde zeef in de wateraansluiting Beschadiging van het apparaat door verontreinigd wa- ter Voordat u de zeef in de wateraansluiting plaatst, moet deze worden gecontroleerd op beschadigingen. Indien nodig, de zeef in de wateraansluiting reinigen.

1. De koppeling van de wateraansluiting verwijderen.

2. De zeef met een platte tang eruit trekken.

3. De zeef onder stromend water reinigen.

4. De zeef in de wateraansluiting plaatsen.

Reinigingsmiddelfilter reinigen Reinig het reinigingsmiddelfilter voordat het voor lange- re tijd wordt opgeslagen.

1. Het filter van de zuigslang voor het reinigingsmiddel

2. Het filter onder stromend water reinigen.

Afbeelding N Hulp bij storingen Storingen hebben vaak oorzaken die eenvoudig met be- hulp van het volgende overzicht kunnen worden verhol- pen. Neem bij twijfel of storingen die hier niet worden vermeld contact op met de erkende klantenservice. GEVAAR Gevaar voor elektrische schokken Letsel door aanraken van stroomvoerende onderdelen Schakel het apparaat uit. Trek de netstekker eruit. Apparaat draait niet

1. De hendel van het hogedrukpistool indrukken.

Het apparaat wordt ingeschakeld.

2. Controleren of de aangegeven spanning op het ty-

peplaatje overeenkomt met de spanning van de stroombron.

3. De stroomleiding op beschadiging controleren.

Het apparaat bereikt niet de vereiste druk De watertoevoer is te klein

1. De waterkraan volledig opendraaien.

2. Controleren of het volume van de watertoevoer vol-

doende is. De zeef in de wateraansluiting is verontreinigd.

1. De zeef in de wateraansluiting met een platte tang

2. De zeef onder stromend water reinigen.28 Nederlands

Er zit lucht in het apparaat.

1. Ontlucht het apparaat:

a Het apparaat zonder aangesloten straalbuis maximaal 2 minuten inschakelen. b Het hogedrukpistool indrukken en wachten tot het water zonder bellen uit het hogedrukpistool komt. c De straalbuis aansluiten. Sterke drukschommelingen

1. De hogedruksproeier reinigen:

a Verontreinigingen uit het sproeiergat met een naald verwijderen. b De hogedruksproeier van voren met water spoe- len.

2. De watertoevoerhoeveelheid controleren.

1. Geringe lekkage van het apparaat ligt aan de con-

structie en is normaal. Neem contact op met de ver- antwoordelijke klantenservice wanneer het apparaat sterke lekkage vertoont. Reinigingsmiddel wordt niet aangezogen

1. Gebruik de straalbuis Vario Power en stel deze in op

2. Het filter aan de zuigslang voor reinigingsmiddel rei-

3. De zuigslang voor reinigingsmiddel op knikplaatsen

controleren. Garantie In elk land gelden de garantievoorwaarden die door on- ze verantwoordelijke verkoopmaatschappij zijn uitgege- ven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een mate- riaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde ge- autoriseerde klantenservice. (adres zie achterzijde) Technische gegevens Technische wijzigingen voorbehouden. Elektrische aansluiting Spanning V 220-240 Fase ~ 1 Frequentie Hz 50-60 Stroomopname A 6 Beschermingsgraad IPX5 Beschermingsklasse II Netbeveiliging (traag) A 10 Wateraansluiting Toevoerdruk (max.) MPa 1,2 Toevoertemperatuur (max.) °C 40 Toevoerdebiet (min.) l/min 8 Gegevens capaciteit apparaat Bedrijfsdruk MPa 8 Max. toegestane druk MPa 12 Opbrengst, water l/min 5,5 Opbrengst maximaal l/min 6,3 Opbrengst, reinigingsmiddel l/min 0,3 Reactiekracht van het hogedruk- pistool N12 Afmetingen en gewichten Typisch bedrijfsgewicht kg 5,4 Lengte mm 297 Breedte mm 280 Hoogte mm 677 Berekende waarden conform EN 60335-2-79 Hand-arm-vibratiewaarde m/s

<2,5 Onzekerheid K m/s

dB(A) 74 Onzekerheid K
