• Il fusibile è bruciato. Premere (VOL)(+) o (ATT) sul telecomando a scheda. È possibile che questo disturbo sia causato da interferenze locali prodotte ad esempio da motociclette o motori di auto. Posizionare le antenne in modo da ridurre al minimo le interferenze. Il cavo non è collegato. Collegarlo saldamente. È possibile che la batteria sia completamente scarica.2 Verwijdering van oude elektrische en elektronische apparaten (Toepasbaar in de Europese Unie en andere Europese landen met gescheiden ophaalsystemen) Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudelijk afval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. De recycling van materialen draagt bij tot het vrijwaren van natuurlijke bronnen. Voor meer details in verband met het recyclen van dit product, neemt u contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht. Accessoire waarop dit van toepassing is: Afstandsbediening3 Inhoud Welkom................................................................................................................................. 4 Voorzorgsmaatregelen ....................................................................................................... 5 Bedieningselementen ......................................................................................................... 7 Bediening De weergavemonitor openen ............................................................................................ 9 De invoerbron selecteren ................................................................................................. 10 De schermmodus instellen .............................................................................................. 11 De weergaveopties wijzigen ........................................................................................... 12 Het volume regelen .......................................................................................................... 14 Verbindingen Installatiediagram ............................................................................................................. 15 Verbindingsdiagram ......................................................................................................... 16 Aanvullende informatie Onderhoud......................................................................................................................... 18 Technische gegevens ........................................................................................................ 20 Verhelpen van storingen .................................................................................................. 214 Welkom Dank u voor aankoop van deze Sony overheadmonitor.

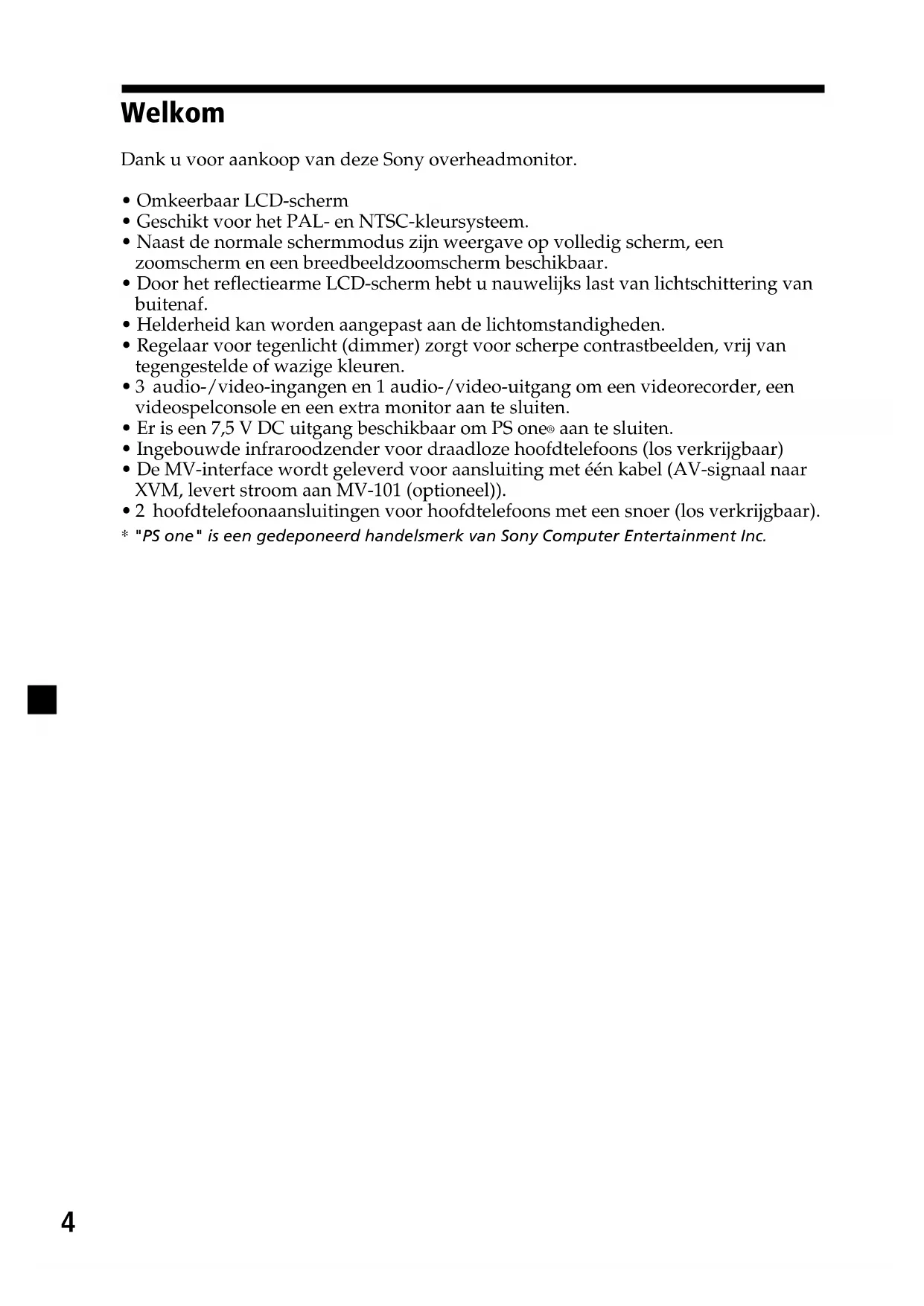

• Omkeerbaar LCD-scherm

• Geschikt voor het PAL- en NTSC-kleursysteem.

• Naast de normale schermmodus zijn weergave op volledig scherm, een zoomscherm en een breedbeeldzoomscherm beschikbaar.

• Door het reflectiearme LCD-scherm hebt u nauwelijks last van lichtschittering van buitenaf.

• Helderheid kan worden aangepast aan de lichtomstandigheden.

• Regelaar voor tegenlicht (dimmer) zorgt voor scherpe contrastbeelden, vrij van tegengestelde of wazige kleuren.

• 3 audio-/video-ingangen en 1 audio-/video-uitgang om een videorecorder, een videospelconsole en een extra monitor aan te sluiten.

• Er is een 7,5 V DC uitgang beschikbaar om PS one

• Ingebouwde infraroodzender voor draadloze hoofdtelefoons (los verkrijgbaar)

• De MV-interface wordt geleverd voor aansluiting met één kabel (AV-signaal naar XVM, levert stroom aan MV-101 (optioneel)).

• 2 hoofdtelefoonaansluitingen voor hoofdtelefoons met een snoer (los verkrijgbaar).

• "PS one" is een gedeponeerd handelsmerk van Sony Computer Entertainment Inc.5 Voorzorgsmaatregelen Lees voordat u het apparaat installeert en ingebruikneemt de volgende voorzorgsmaatregelen om ernstige verwondingen of ongelukken te voorkomen. Veiligheid Handel altijd in overeenstemming met de geldende verkeersregels.

• Tijdens het rijden - De bestuurder mag niet op de monitor kijken of deze bedienen. Dit kan de bestuurder afleiden en ongelukken veroorzaken. - De bestuurder mag de hoofdtelefoon niet gebruiken. Dit kan de bestuurder afleiden en ongelukken veroorzaken. Parkeer de auto op een veilige plek als u de monitor of de hoofdtelefoon wilt gebruiken.

• Na de installatie - Leun niet op de monitor. - Steek geen handen, vingers of objecten in het apparaat. Dit kan letsel of beschadiging van het apparaat tot gevolg hebben. -Zorg dat u uw hoofd niet tegen het apparaat stoot als u opstaat van de achterbank. - Let er vooral op dat u het snoer van de hoofdtelefoon niet om uw nek draait om verwonding of verstikking te voorkomen als het voertuig een onverwachte beweging maakt. - Houd kleine onderdelen buiten het bereik van kinderen. Bij het installeren

• Installatie van dit apparaat vereist technische kennis. Dit apparaat moet worden geïnstalleerd door bevoegd onderhoudspersoneel.

• Wilt u het apparaat zelf installeren, doe dit dan zorgvuldig op basis van de installatie- en bedradingsdiagrammen in deze gebruikershandleiding. Onjuiste installatie kan leiden tot brand of een elektrische schok.

• Zet het contactslot voor installatie in de positie OFF of haal de sleutel eruit. Als u dit apparaat installeert terwijl het contact aan staat, kan de accu opraken of kan er kortsluiting ontstaan.

• Beschadig geen leidingen, slangen, de brandstoftank of elektrische bedrading bij het installeren van dit apparaat. Dit kan brand veroorzaken. Als u een gat in autopanelen boort, moet u zorgen dat verborgen auto- onderdelen niet worden beschadigd.

• Gebruik geen moeren of bouten voor veiligheidsapparaten, zoals stuurkoppeling, brandstoftoevoer of remsystemen. Dit kan brand of een ongeluk veroorzaken.

• Voorkom dat de kabels en draden verward of beklemd raken tussen het bewegende gedeelte van een stoelleuning. vervolg op volgende pagina t6 Locatie voor installatie Voordat u dit apparaat installeert, moet u de geldende verkeersregels controleren. Volg de onderstaande afbeelding om het apparaat te installeren op een geschikte locatie in de auto. U moet het apparaat niet installeren op een locatie waar: - het apparaat het zicht van de bestuurder belemmert wanneer de monitor zich bevindt in de geopende of gesloten positie; - het apparaat de werking van het airbagsysteem belemmert; - het apparaat de werking van het voertuig belemmert, vooral het stuur, de versnellingspook of het rempedaal; - een bestuurder of de passagiers zich kunnen verwonden wanneer ze in of uit de auto stappen. Voordat u gaat installeren Controleer of de schakelaar POWER SELECT zich in de juiste positie bevindt.

:als de contactsleutel van de auto een stand voor accessoires heeft. B :als de contactsleutel van de auto geen stand voor accessoires heeft.

• Positie A is de fabrieksinstelling. Als de schakelaar POWER SELECT is ingesteld op B Druk op (POWER) op de monitor om deze in te schakelen. De monitor wordt niet ingeschakeld als u op (POWER) drukt op de kaartafstandsbediening. Opmerking Schakel de monitor uit als u in de auto hebt gereden. Voer de volgende procedure uit om de monitor uit te schakelen: – Druk op (POWER) op de monitor. – Druk op (POWER) op de kaartafstandsbediening. – Sluit de weergavemonitor tot deze vastklikt*. Als u de monitor niet uitschakelt, raakt de accu uitgeput.

• Als de weergavemonitor zich in de omgekeerde positie bevindt, is de monitor niet uitgeschakeld. Zie pagina 7 voor meer informatie over de omgekeerde positie. Met vragen of problemen met betrekking tot dit toestel die niet aan bod komen in deze gebruiksaanwijzing, kunt u terecht bij de dichtstbijzijnde Sony dealer. Ongeveer 300 mm Ongeveer 150 mm

POWER SELECT schakelaar7 REVERSE 180˚ c c Bedieningselementen 1 OPEN toets Druk op deze toets om de monitor te openen. 2 Ontvanger voor de kaartafstandsbediening/Zender voor de draadloze hoofdtelefoons 3 UP/DOWN (M/m) toetsen Druk op deze toetsen om het gewenste item te selecteren. 4 MENU toets Druk op deze toets om de verschillende weergaveopties aan te passen. 5 REVERSE toets* Druk op deze toets om afbeeldingen omgekeerd weer te geven. 6 INPUT toets Druk op deze toets om de gewenste invoerbron te selecteren. 7 POWER toets vervolg op volgende pagina t

• De omgekeerde positie van de weergavemonitor U kunt de monitor sluiten met het LCD-scherm naar buiten gericht nadat u dit 180 graden hebt gedraaid. Als u op (REVERSE) op de monitor drukt, kunt u beelden op het scherm omgekeerd weergeven. Voordat u de weergavemonitor sluit, controleert u of de monitor is gekeerd en naar de behuizing is gericht. U hoort een klik. Elke keer dat u op (REVERSE) op de monitor drukt, wordt de modus voor de omgekeerde positie in- en uitgeschakeld. Monitor8 Tip Zie "De lithiumbatterij vervangen" voor meer informatie over het vervangen van de batterijen (pagina 18). Voor de bediening van de monitor: 1 ATT toets Druk hierop om het volume snel te dempen. 2 VOL (volume) +/– toetsen Druk hierop om het volume te wijzigen. 3 INPUT toets Druk hierop om de invoerbron te selecteren. 4 POWER toets 5 MENU toets Druk hierop om verschillende weergave-instellingen te wijzigen. 6 MODE toets Druk hierop om de schermmodus te wijzigen. 7 V/v toetsen Druk op deze toetsen om het gewenste item te selecteren. Voor de bediening van de DVD- speler: Als een draagbare Sony DVD-speler wordt aangesloten op dit apparaat, kunt u de basisfuncties bedienen met de kaartafstandsbediening. 8 V/v (ALBUM +/–) toetsen 9 TOP MENU toets 0 MENU toets qa O toets qs ./> toetsen qd m/M ( ) toetsen qf B/b toetsen qg LIST toets qh SET UP toets qj ENTER toets qk DISPLAY toets ql u toets w; OFF toets wa SUBTITLE toets ws AUDIO toets

• Raadpleeg de gebruiksaanwijzing bij de DVD-speler voor meer informatie over de functies.

• Sony DVD-wisselaar DVX-100 kan niet met deze kaartafstandsbediening worden bediend. Kaartafstandsbediening RM-X122

MENU DISPLAYENTER VOL SUBTITLEAUDIO OFF9 Bediening De weergavemonitor openen Druk op (OPEN) om de weergavemonitor te openen en druk op (POWER) om de monitor in te schakelen. Tip Als het contactslot van de auto geen ACC-positie (accessoire) heeft en de POWER SELECT schakelaar op B is gezet, wordt de monitor niet ingeschakeld als u op (POWER) drukt op de kaartafstandsbediening (pagina 6). De weergavemonitor sluiten Sluit de weergavemonitor tot deze vastklikt. De monitor wordt automatisch uitgeschakeld. Opmerkingen

• Zorg dat uw vingers niet beklemd raken als u de weergavemonitor sluit.

• Plaats geen voorwerpen tussen het LCD-scherm en de behuizing als u het scherm sluit. De hellingshoek en draaihoek aanpassen U kunt de weergavemonitor binnen de aangegeven hoeken aanpassen. Tip Voordat u de weergavemonitor sluit, controleert u of de monitor is gekeerd en naar de behuizing is gericht. U hoort een klik. POWER OPEN

MENU DISPLAYENTER VOL SUBTITLEAUDIO OFF POWER 30˚ 180˚ 120˚10 De invoerbron selecteren U kunt de invoerbron en het kleursysteem selecteren. 1 Druk op (POWER). Het apparaat wordt ingeschakeld. Tip Als het contactslot van de auto geen ACC-positie (accessoire) heeft en de POWER SELECT schakelaar op B is gezet, wordt de monitor niet ingeschakeld als u op (POWER) drukt op de kaartafstandsbediening (pagina 6). 2 Druk op (INPUT) om de gewenste invoerbron te selecteren. Wanneer u op (INPUT) drukt, wordt de aanduiding als volgt gewijzigd:

• De aangesloten Sony DVD-speler MV-101 selecteren Druk herhaaldelijk op (INPUT) om "VIDEO 4" te selecteren. 3 Druk op V of v om het kleursysteem PAL of NTSC te selecteren. Druk op een van deze toetsen terwijl de bronaanduiding, zoals "VIDEO 1", wordt weergegeven. Als NTSC Video is geselecteerd Als PAL Video is geselecteerd

POWERINPUTAT T POWERMENUINPUT

MENU DISPLAYENTER VOL SUBTITLEAUDIO OFF INPUT POWER VIDEO1 NTSC VIDEO1 PAL B VIDEO 1 B VIDEO 2 B VIDEO 3 B VIDEO 4*11 NormalNormalZoomZoomFullFullWideWide De schermmodus instellen Naast de normale modus hebt u de beschikking over weergave op volledig scherm, een zoomscherm en een breedbeeldzoomscherm. Druk herhaaldelijk op (MODE). De huidige modus wordt eerst weergegeven op het scherm. Wanneer u op de toets drukt, worden de schermmodi als volgt weergegeven: De schermmodus wordt ingesteld na vijf seconden zonder dat u op (MODE) drukt. Tip Beelden worden wellicht grofkorrelig weergegeven in het zoomscherm. Normal (Normaal (standaard)) Een beeld met de breedte/ hoogte-verhouding 4:3 (gewoon beeld). Zoom (Zoomscherm) Een beeld met de breedte/ hoogte-verhouding 4:3 vergroot naar de linker- en rechterzijden van het scherm, waarbij de overlopende delen (boven en onder) worden afgesneden om het scherm te vullen. Full (Volledig scherm) Een beeld met de breedte/ hoogte-verhouding 4:3 vergroot naar de linker- en rechterzijden van het scherm.

MENU DISPLAYENTER VOL SUBTITLEAUDIO OFF MODE Widezoom (Breedbeeldzoomscherm) Een beeld met de breedte- /hoogteverhouding 4:3 waarbij alleen de linker- en rechterzijden van het beeld worden vergroot om het scherm te vullen.12 De weergaveopties wijzigen Druk op v om het contrast te verlagen Druk op V om het contrast te verhogen

Druk op v om het beeld donkerder te maken Druk op V om het beeld lichter te maken

MENU DISPLAYENTER VOL SUBTITLEAUDIO OFF MENU MENU Picture 32 or MENU.Press Vv, Picture 32 or MENU.Press Vv, Brightness 32 or MENU.Press Vv, U kunt de weergave-instellingen handmatig wijzigen als de weergave moeilijk zichtbaar is vanaf uw zitplaats. 1 Druk op (MENU). Het scherm "Picture" wordt weergegeven. Wanneer u op (MENU) drukt, worden de scherminstellingen als volgt weergegeven:

• Deze optie verschijnt alleen als het NTSC-kleursysteem is geselecteerd. 2 Druk op V of v om de gewenste instelling te wijzigen. Als "Picture" is geselecteerd Als "Brightness" is geselecteerd De ingestelde waarde voor het geselecteerde item wordt in dit gedeelte weergegeven. Picture (Beeld) Brightness (Helderheid) Color (Kleur) Hue (Tint)* Menu Off (Menu uit) Mode (Modus) Video Adjust (Video aanpassen) Dimmer

Blue Back (Blauwe achtergrond)

B13 Als "Color" is geselecteerd Als "Dimmer" is geselecteerd Als deze functie is ingeschakeld, wordt de helderheid van het scherm automatisch aangepast. Als "Mode" is geselecteerd "Normal", "Full", "Zoom" of "Widezoom" kan worden geselecteerd als schermmodus. Zie pagina 11 voor meer informatie. Video Adjust;

Druk op Vvoor meerkleurintensiteitDruk op vvoor minderkleurintensiteit Color or MENU.Press Vv,

Als "Video Adjust" is geselecteerd De standaardinstellingen voor "Picture", "Brightness", "Color", "Hue" en "Dimmer" worden hersteld. Als "Blue Back" is geselecteerd Het blauwe achtergrondscherm verschijnt als er geen signaal of een zwak signaal wordt ontvangen. Als doorlopend een zwak videosignaal wordt ontvangen, kan de blauwe achtergrond gaan flikkeren. Als dit gebeurt, moet u deze functie uitschakelen.

"Hue" kan alleen worden aangepast als het NTSC-kleursysteem is geselecteerd.

"CTR" verschijnt alleen als zich in het midden van de balk bevindt. Druk op vom deverzadigingte verlagenDruk op Vom deverzadigingte verhogen14 Het volume regelen U kunt het volume van de hoofdtelefoons met een snoer en de aansloten apparatuur wijzigen met de bijgeleverde kaartafstandsbediening. Druk op (VOL)(+) of (VOL)(–) op de kaartafstandsbediening. Het geluid snel dempen Druk op (ATT) op de kaartafstandsbediening. Het vorige volume herstellen Druk nogmaals op (ATT). Hoofdtelefoons aansluiten De verbindingsdoos heeft twee aansluitingen (ministereoaansluitingen) voor hoofdtelefoons met een snoer. Pas het volume aan met (VOL)(+) of (VOL)(–) op de kaartafstandsbediening. Draadloze hoofdtelefoons gebruiken U kunt de draadloze infraroodhoofdtelefoon MDR-IF0140 (los verkrijgbaar) bij dit apparaat gebruiken. Raadpleeg de gebruiksaanwijzing voor de MDR-IF0140 voor meer informatie. Opmerkingen

• U kunt het volume van de draadloze hoofdtelefoon niet aanpassen met de bijgeleverde kaartafstandsbediening. Gebruik de volumeregelaar op de draadloze hoofdtelefoon.

• Voor uw veiligheid kunt u de hoofdtelefoon het beste niet tijdens het autorijden gebruiken.

• Laat de hoofdtelefoons niet achter op een plaats waar deze worden blootgesteld aan direct zonlicht of hoge temperaturen.

• Als u de draadloze hoofdtelefoon gebruikt terwijl deze wordt blootgesteld aan direct zonlicht, kan de gevoeligheid van infraroodontvanger afnemen. Dit kan een verminderde geluidskwaliteit tot gevolg hebben. ATT On

MENU DISPLAYENTER VOL SUBTITLEAUDIO OFF ATT VOL+/–15 Installatiediagram Raadpleeg het installatiediagram en neem contact op met een bevoegde technicus om het apparaat te installeren. Overheadmonitor Luidspreker linksvoor Luidspreker linksachter Subwoofer Tweeter links Hoofdeenheid Tweeter rechts Luidspreker rechtsvoor Luidspreker rechtsachter Verbindingen Bevestig alle apparatuur stevig aan het chassis van de auto, enzovoort, om te voorkomen dat de apparatuur verschuift als de auto in beweging is. Opmerking Alle apparaten behalve één overheadmonitor en één verbindingsdoos, zijn los verkrijgbaar. Draagbare Sony DVD-speler

Opmerkingen over de locaties van PS one

niet: — op een dashboard of een plaats waar deze wordt blootgesteld aan direct zonlicht. — in de buurt van een magnetische bron, zoals magneten, luidsprekers of een televisiescherm. — op een instabiel of ongelijk oppervlak. — op een plaats waar deze wordt blootgesteld aan erge trillingen. — op een plaats waar deze wordt blootgesteld aan veel stof of vuil. — op een slechts geventileerde of vochtige plaats. — op een plaats waar deze wordt blootgesteld aan extreme temperaturen (onder 5˚C of boven 35˚C). Raadpleeg de gebruiksaanwijzing bij PS one

voor meer informatie.16 Voorzijde: Audio L/R/video-ingang 1 Overheadmonitor XVM-R70 (7-inch LCD-monitor in kleur) Verbindingsdoos XA-115 Achterzijde: 7,5 V (max. 2 A) DC-uitgang (voor PS one

4-pins stroomaansluiting 22-pins aansluiting Audio L/R/video uitgangen Audio L/R/video-ingang 2 Audio L/R/video-ingang 3 Hoofdsteunmonitor XVM-H65 (los verkrijgbaar) Verbindingsdoos XA-113 (los verkrijgbaar) Hoofdtelefoonaansluitingen (ministereoaansluitingen) DVD (MV) aansluiting*

Monitorkabel (5 m) (los verkrijgbaar) Verbindingsdiagram Raadpleeg het verbindingsdiagram voor de juiste verbindingen. U kunt de verbindingen in gedeelte A zelf maken. Neem contact op met een bevoegde technicus voor de andere verbindingen.

De DVD (MV) connector is alleen voor MV-101. Raadpleeg de handleiding Installatie/ aansluitingen bij MV-101 voor meer informatie.

Niet van toepassing op de Sony DVD-wisselaar DVX-10017 Monitorkabel (5 m) GND (1 m) Reserve (5 m) Naar een metalen oppervlak van het autochassis Naar accu (12 V) Naar contactslot (ACC positie) 4-pins stroomaansluiting Verbindingsdoos XA-115 DC-DC snoer (3 m) PS one

(los verkrijgbaar) Naar 7,5 V DC-uitgang Naar Audio L/R/video-ingang ACC (5 m) Kabel voor de ontvangst van het afstandsbedieningssignaal (5 m) (Kleine aansluiting stereo) Snoer met RCA-pin (los verkrijgbaar) POWER REM (5 m) Zekering (8 A) Zekering (1 A) Naar uitgang (infraroodsignaal) Snoer met RCA-pin (los verkrijgbaar) Draagbare Sony DVD-speler DVX-11A (los verkrijgbaar) Rood Geel Blauw/wit gestreept Zwart Maximumvoeding 0,3 A Naar een versterker Zwart GND (1 m) AV-Kabel (audio/video geïntegreerd) (los verkrijgbaar) Schakelkast Voorzorgsmaatregelen voor PS one

stevig op een veilige plaats.

• Voor uw veiligheid kunt u de PS one

het beste niet tijdens het autorijden gebruiken.

• Zorg dat de werkspanning van PS one

7,5 V is. Andere spanningen kunnen storing veroorzaken of PS one

• "PS one" is een gedeponeerd handelsmerk van Sony Computer Entertainment Inc.18

+ zijde omhoogVoor de Klanten in NederlandGooi de batterij niet weg maar lever deze in als klein chemisch afval (KCA).

Aanvullende informatie Onderhoud Zekeringen vervangen Vervang een zekering altijd door een identiek exemplaar. Als de zekeringdoorbrandt, moet u de voedingsaansluiting controleren en de zekering vervangen.Als de zekering vervolgens nogmaals doorbrandt, kan er sprake zijn van een defectin de speler. Raadpleeg in dat geval de dichtstbijzijnde Sony dealer.WaarschuwingGebruik nooit een zekering die zwaarder is dan de standaardzekering van hetapparaat omdat dit hierdoor beschadigd kan raken. De lithiumbatterij vervangen In normale omstandigheden gaan de batterijen ongeveer 1 jaar mee. Afhankelijk vande gebruiksomstandigheden kan de levensduur korter zijn.Wanneer de batterij verzwakt, wordt het bereik van de kaartafstandsbedieningkleiner. Vervang de batterij door een nieuwe CR2025-lithiumbatterij. Bij een anderebatterij bestaat er brand- of explosiegevaar.Opmerkingen bij de lithiumbatterij• Houd de lithiumbatterij buiten het bereik van kinderen. Raadpleeg meteen een artswanneer een batterij wordt ingeslikt.• Veeg de batterij schoon met een droge doek voor een goed contact.• Houd bij het plaatsen van de batterij rekening met de juiste polariteit.• Houd de batterij niet vast met een metalen tang om kortsluiting te voorkomen. Waarschuwing Bij verkeerde behandeling kan een batterijexploderen.Niet opladen, demonteren of in het vuur gooien.19 LCD-scherm Druk niet op het LCD-scherm van het apparaat. Als u dit doet, kan het beeld worden vervormd of een storing optreden. Het beeld kan onduidelijk worden of het LCD- scherm kan worden beschadigd. Opmerkingen over reinigen — Reinig het LCD-scherm met een vochtige, zachte doek. — Gebruik geen oplosmiddelen zoals benzine, thinner, in de handel verkrijgbare reinigingsmiddelen of antistatische spuitbussen.

• Gebruik het apparaat niet bij temperaturen onder 5 °C of boven 45 °C.

• Als u de auto op een koude of hete plaats hebt geparkeerd, is het beeld wellicht niet duidelijk. De monitor is echter niet beschadigd. Het beeld wordt duidelijk als de temperatuur in de auto is genormaliseerd. Er kunnen stilstaande blauwe of rode punten op de monitor worden weergegeven. Deze worden dode pixels genoemd en kunnen voorkomen op elk LCD-scherm. Het LCD-scherm is zeer geavanceerd en meer dan 99,99% van de segmenten in het scherm zijn foutloos. Er is echter een mogelijkheid dat minder dan 0,01% van de segmenten defect is en niet correct oplicht.20 Technische gegevens Monitor Systeem LCD-scherm Weergave Handmatig inklapbaar paneel Besturingssysteem Actief TFT-LCD- matrixsysteem Beeldformaat 7-inch scherm (16:9) 154 × 87 mm, 176 mm (b/h, d) Beeldsegment 336.960 (b 1440 × h 234) pixels Stroomvereisten 12 V DC accu (negatieve aarde) Stroomverbruik Ong. 800 mA Afmetingen 230 × 57 × 270 mm (b/h/d) Gebruikstemperatuur 5 °C – 45 °C Gewicht Ong. 1,5 kg Verbindingsdoos XA-115 A/V-uitgang Uitgangsimpedantie: minder dan 220 Ω minder dan 100 pF Uitgangsniveau: 0 dBs ±0,3 dB (0,775 V rms) (Vol Max) Video: 75 Ω 1 Vp-p A/V-ingang ×3 Ingangsimpedantie: meer dan 10 K Ω minder dan 1000 pF Ingangsniveau: ±1,3 dBs +0/–0,3 dB (0,775 V rms) Video: 75 Ω 1 Vp-p DC-uitgang 7,5 V (max 2 A) Afmetingen 150 × 42 × 80 mm (b/h/d) Gewicht Ong. 260 g Kaartafstandsbediening RM-X122 Stroomvereisten CR2025-lithiumbatterij Werkbereik Ong. 2,5 m Afmetingen 52 × 125 × 10 mm (b/h, d) Gewicht Ong. 40 g (inclusief batterijen) Bijgeleverde accessoires Verbindingsdoos XA-115 (1) Kaartafstandsbediening RM-X122 (met batterij) (1) Monitorkabel (5 m) (1) Netsnoer (1) DC-DC snoer (3 m) (1) Kabel voor kleine aansluitingen (stereo) (5 m) (1) Montageplaat (1) Schroeven (4) Tapschroeven (4) Gebruiksaanwijzing (1) Optioneel accessoire DVD-speler DVX-11A, MV-101 Hoofdsteunmonitor XVM-H65 Draadloze hoofdtelefoons MDR-IF0140 PS one

Wijzigingen in ontwerp en technische gegevens voorbehouden zonder voorafgaande kennisgeving.21 Verhelpen van storingen U kunt de volgende controlelijst gebruiken om problemen met het apparaat op te lossen. Voordat u de controlelijst doorloopt, moet u de verbindings- en gebruiksaanwijzingen lezen. Algemeen Geen beeld, geen geluid Goed beeld, maar geen geluid Gestippelde lijnen of strepen Geen beeld of geen geluid wanneer u de optionele apparatuur aansluit Maakt geluid met de contactsleutel op ON, ACC of OFF. Geen reactie wanneer u op de toetsen van de kaartafstandsbediening drukt

• Het netsnoer of de batterij is losgekoppeld.
