GEBRUIKSAANWIJZING MD 16600 LIFETEC

1) Draadspanningskiezer voor de linker naald

2) Draadspanningskiezer voor de rechter naald

3) Draadspanningskiezer voor de bovenste grijper

4) Draadspanningskiezer voor de onderste grijper

10) Stekkerblok voor voetstarter

14) Instelling snijbreedte (aan de linkerkant van de machine)

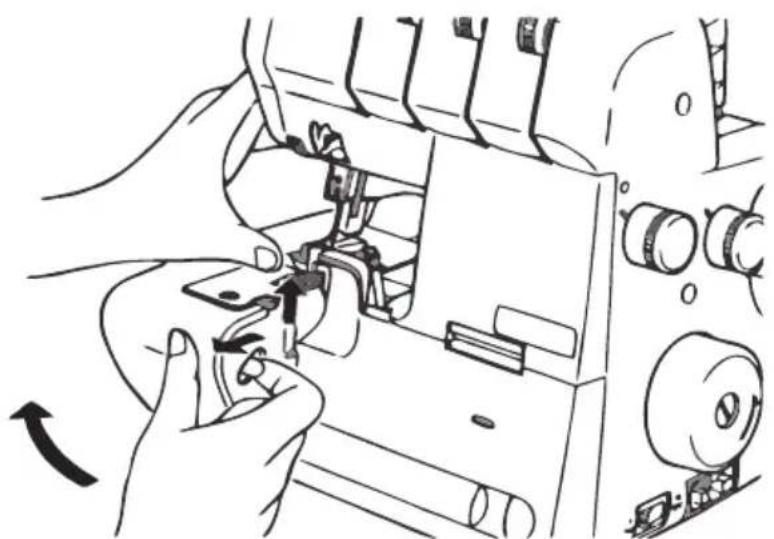

15) Hendel voor het openen van de vrije arm

17) Draadgeleiding voor de inlegdraad

18) Draadgeleiding voor de rijgdraad

20) Instelling van de druk van de naaldvoet (aan de achterkant van de machine)

6.1. Algemene aanwijzingen voor het inrijgen ............................................... 125 6.2. Onderste grijperdraad inrijgen .....................................................................126 6.3. Bovenste grijperdraad inrijgen ..................................................................... 128

9.1. Instellen van de draadspanning voor de naalddraden ........................133 9.2. Instellen van de draadspanning voor de grijperdraden ...................... 133

17.1. Uitnemen van het bovenste mesje .............................................................142

18. Omstellen voor tweedraad gebruik ....................................................... 143

19. Eng- en wijdmazig met drie draden afhechten ..................................... 144

23. Naaien met een inlegdraad ..................................................................... 150

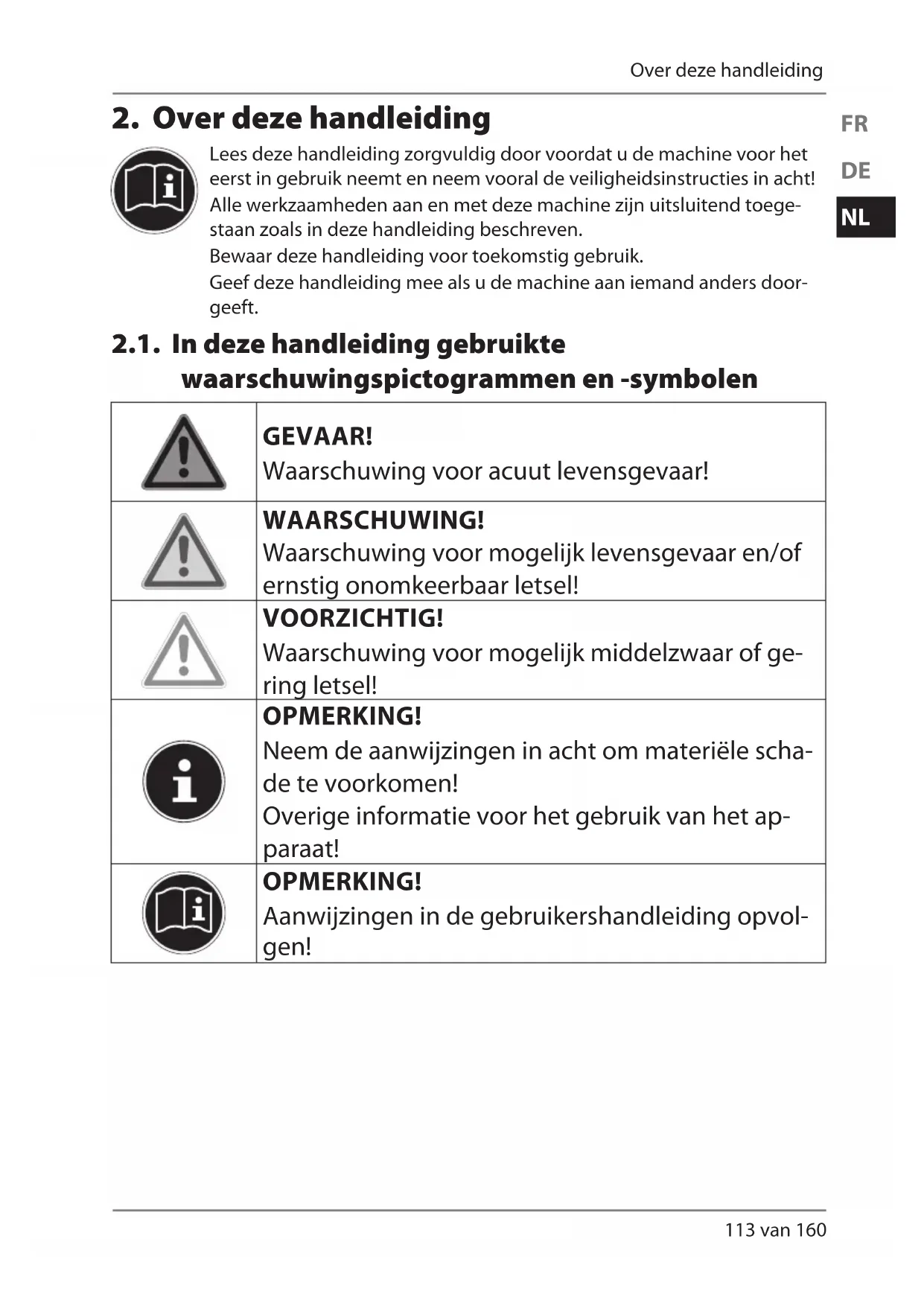

2. Over deze handleiding

Lees deze handleiding zorgvuldig door voordat u de machine voor het eerst in gebruik neemt en neem vooral de veiligheidsinstructies in acht! Alle werkzaamheden aan en met deze machine zijn uitsluitend toege- staan zoals in deze handleiding beschreven. Bewaar deze handleiding voor toekomstig gebruik. Geef deze handleiding mee als u de machine aan iemand anders door- geeft. 2.1. In deze handleiding gebruikte waarschuwingspictogrammen en -symbolen GEVAAR! Waarschuwing voor acuut levensgevaar! WAARSCHUWING! Waarschuwing voor mogelijk levensgevaar en/of ernstig onomkeerbaar letsel! VOORZICHTIG! Waarschuwing voor mogelijk middelzwaar of ge- ring letsel! OPMERKING! Neem de aanwijzingen in acht om materiële scha- de te voorkomen! Overige informatie voor het gebruik van het ap- paraat! OPMERKING! Aanwijzingen in de gebruikershandleiding opvol- gen! 16600 FR Auchan FR Content MSN 5005 1153 final.indb 11316600 FR Auchan FR Content MSN 5005 1153 final.indb 113 29.07.2015 13:43:1029.07.2015 13:43:10114 van 160 Over deze handleiding 2.2. Gebruik voor het beoogde doel Deze machine biedt uitgebreide gebruiksmogelijkheden: De overlock-naaimachine kan worden gebruikt voor het aan elkaar naaien en afwer- ken van de naden in licht tot middelzwaar naaigoed. Het naaigoed kan bestaan uit textielvezels, samengestelde materialen of licht leer.

• Deze machine is uitsluitend bedoeld voor particulier gebruik en is niet geschikt voor industriële/zakelijke toepassingen. Denk er aan dat het recht op garantie bij onjuist gebruik komt te vervallen:

• breng geen wijzigingen aan zonder onze toestemming en gebruik geen acces- soires die niet door ons zijn goedgekeurd of geleverd,

• gebruik uitsluitend door ons geleverde of goedgekeurde (reserve)onderdelen en accessoires,

• neem alle informatie in deze handleiding in acht, met name de veiligheidsvoor- schriften. Elke andere toepassing wordt beschouwd als onjuist gebruik en kan leiden tot letsel of materiële schade.

• Gebruik deze machine niet onder extreme omgevingsomstandigheden. 2.3. Verklaring van conformiteit Hierbij verklaart Medion AG dat dit product voldoet aan de volgende Europese ei- sen:

• EMV-richtlijn 2004/108/EG

• Laagspanningsrichtlijn 2006/95/EG

• Ecodesign-richtlijn 2009/125/EG

3. Veiligheidsinstructies

3.1. Elektrische apparaten zijn geen speelgoed

• Berg het apparaat en de accessoires buiten bereik van kinde- ren op.

• Dit apparaat kan gebruikt worden door kinderen vanaf 8 jaar en door personen met beperkte lichamelijke, zintuiglijke of geestelijke vermogens of met onvoldoende ervaring en/of kennis, mits deze personen onder toezicht staan of zijn geïns- trueerd in het gebruik van het apparaat zodat zij de daarmee samenhangende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en door gebruikers uit te voe- ren onderhoud mogen niet worden uitgevoerd door kinderen, tenzij deze ouder dan 8 jaar zijn en onder toezicht staan.

• Kinderen die jonger zijn dan 8 jaar moeten uit de omgeving van het apparaat en het netsnoer worden gehouden. GEVAAR! Gevaar voor verstikking! Verpakkingsfolie kan worden ingeslikt of verkeerd wor- den gebruikt. Hierdoor bestaat gevaar voor verstikking! Houd het verpakkingsmateriaal, zoals folie of plas- tic zakken, uit de buurt van kinderen. 3.2. Netsnoer en netaansluiting

• Sluit de machine alleen aan op een goed bereikbaar stop- contact (220-240V~ / 50Hz) in de directe omgeving van de plaats van opstelling. Om de machine indien nodig snel span- ningsvrij te kunnen maken, moet het stopcontact altijd goed toegankelijk zijn.

• Wanneer u de stekker uit het stopcontact verwijdert trekt u al- tijd aan de stekker zelf en niet aan de kabel.

• Wikkel de kabel tijdens gebruik volledig af.

• De kabel mag niet in contact komen met hete oppervlakken. 16600 FR Auchan FR Content MSN 5005 1153 final.indb 11516600 FR Auchan FR Content MSN 5005 1153 final.indb 115 29.07.2015 13:43:1029.07.2015 13:43:10116 van 160 Veiligheidsinstructies

• Voor het uitvoeren van de volgende werkzaamheden schakelt u de naaimachine uit en trekt u de netstekker uit het stop- contact: draad insteken, naald verwisselen, naaivoet instellen, gloeilamp vervangen, reinigings- en onderhoudswerkzaam- heden, alsmede aan het einde van naaiwerkzaamheden en wanneer de werkzaamheden worden onderbroken. 3.3. Repareer de machine nooit zelf

• Trek bij beschadigingen van de machine of het aansluitsnoer direct de stekker uit het stopcontact.

• Om risico's te voorkomen mag de naaimachine bij zichtbare beschadigingen van de machine of het snoer niet worden ge- bruikt. WAARSCHUWING! Gevaar voor elektrische schok! Bij onjuiste reparatie bestaat er gevaar voor een elektri- sche schok! Probeer in geen geval het apparaat te openen of zelf te repareren! Neem bij storingen of als het aansluitsnoer be- schadigd is, contact op met het Servicecentrum of een andere geschikte reparatiedienst. 3.4. Basisinstructies

• De naaimachine mag niet nat worden - gevaar voor elektri- sche schokken!

• Laat de ingeschakelde naaimachine nooit zonder toezicht achter.

• Gebruik de machine nooit in de open lucht.

• De machine mag uitsluitend worden gebruikt met het mee- geleverde pedaal type KD 2902. 16600 FR Auchan FR Content MSN 5005 1153 final.indb 11616600 FR Auchan FR Content MSN 5005 1153 final.indb 116 29.07.2015 13:43:1129.07.2015 13:43:11117 van 160 Veiligheidsinstructies

3.5. Veilige omgang met de machine

• De naaimachine is uitgerust met zuignappen voor een veilige plaatsing. U dient er desondanks op te letten dat de machi- ne op een vlakke, stabiele ondergrond wordt geplaatst en dat alle vier de voetjes contact hebben met het werkvlak.

• Tijdens gebruik moeten de ventilatieopeningen vrij blijven: let erop dat er geen voorwerpen (bv. stof, restjes garen etc.) in de openingen kunnen binnendringen.

• Plaats nooit iets op het pedaal.

• Gebruik uitsluitend de meegeleverde accessoires en onder- delen. Naalden en gloeilampen zijn in de vakhandel verkrijg- baar.

• Gebruik voor het smeren alleen speciale naaimachineolie. Ge- bruik geen andere vloeistoffen.

• Let er tijdens het naaien op dat u niet met uw vingers onder de naaldklemschroef komt.

• Wees voorzichtig met de bediening van de bewegende delen van de machine, met name de naalden en het mes. Er bestaat ook gevaar voor letsel wanneer de machine niet op het licht- net is aangesloten!

• Gebruik ook geen verbogen of stompe naalden.

• Houd de stof tijdens het naaien niet vast en trek niet aan de stof. De naalden kunnen hierdoor breken.

• Zet de naalden na beëindiging van de naaiwerkzaamheden altijd in de hoogste stand.

• Schakel altijd de machine uit na de werkzaamheden, voor on- derhoudswerkzaamheden of bij het vervangen van lampen en trek de netstekker uit het stopcontact. 16600 FR Auchan FR Content MSN 5005 1153 final.indb 11716600 FR Auchan FR Content MSN 5005 1153 final.indb 117 29.07.2015 13:43:1129.07.2015 13:43:11118 van 160 Veiligheidsinstructies 3.6. Reinigen en opbergen

• Trek de stekker uit het stopcontact voordat u de machine gaat reinigen. Reinig de machine met een droge, zachte doek. Vermijd gebruik van chemische oplos- en schoonmaakmid- delen omdat deze het oppervlak en/of de opschriften van de machine kunnen aantasten.

• Gebruik voor het opbergen van de naaimachine altijd de meegeleverde kap zodat de machine beschermd is tegen stof. 16600 FR Auchan FR Content MSN 5005 1153 final.indb 11816600 FR Auchan FR Content MSN 5005 1153 final.indb 118 29.07.2015 13:43:1129.07.2015 13:43:11119 van 160 Vóór het gebruik

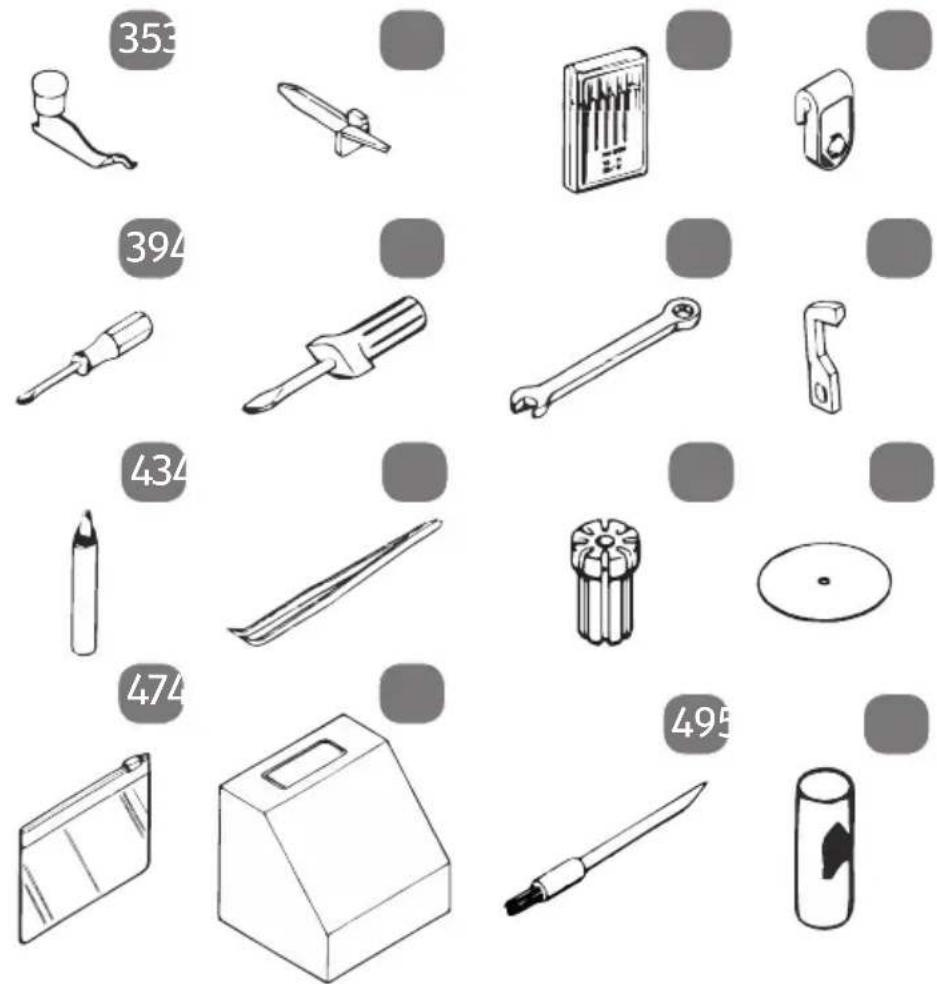

4.1. Accessoires* Controleer bij het uitpakken of de volgende onderdelen zijn meegeleverd:

35 Tweedraad converter* 43 Oliekannetje 36 Rolzoomvoet* 44 Pincet 37 Set naalden* 45 Spoelhouder 38 Koordgeleider 46 Plaatje voor de spoelhouder 39 Schroevendraaier (klein)* 47 Accessoiretasje 40 Schroevendraaier (groot) 48 Afdekkap 41 Ring-/steeksleutel 49 Vezelkwastje* 42 Reserve bovenmes 50 Netje voor de garenspoel 4.2. Niet afgebeelde accessoires

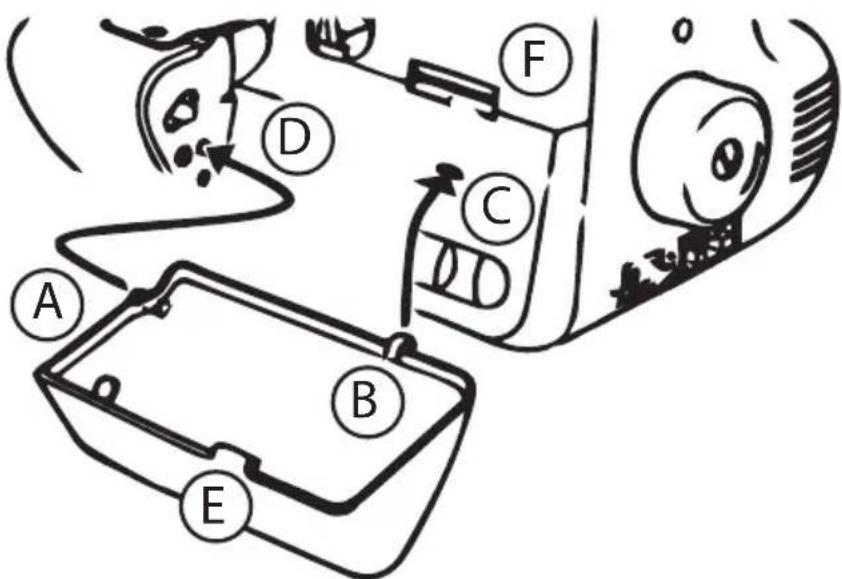

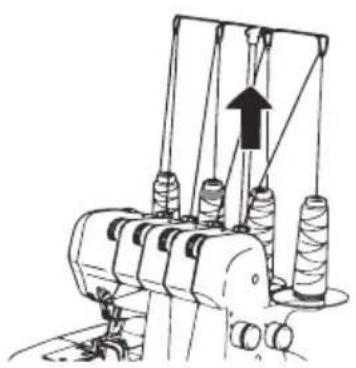

• Deze accessoires bevinden zich in het opbergvakje achter de frontafdekking 16600 FR Auchan FR Content MSN 5005 1153 final.indb 11916600 FR Auchan FR Content MSN 5005 1153 final.indb 119 29.07.2015 13:43:1129.07.2015 13:43:11120 van 160 Vóór het gebruik 4.3. Instellen van de telescopische draadboom Trek de telescopische draadboom voor het insteken van de draad helemaal naar buiten. Draai de telescopische draadboom zodat de draadgeleidingen zich precies boven de spo- elnaalden bevinden. 4.4. Spoelhouders Bij deze machine kan gebruik worden gemaakt van zowel industriële spoelen als spoelen voor huis- houdelijk. Bij industriële spoelen met grote diameter plaats u de spoelhouder met het brede uiteinde naar bo- ven, voor spoelen met een kleine diameter plaatst u de houder met het smalle uiteinde naar boven. Plaats in elk geval het plaatje onder de spoel om te garanderen dat de spoel veilig staat. 4.5. Spoelkappen Bij gebruik van niet-industriële garenspoelen ver- wijdert u de spoelhouder en zet u de meegelever- de spoelkappen op de garenspoelen. Plaats in elk geval het plaatje onder de spoel om te garanderen dat de spoel veilig staat. 4.6. Netje voor de garenspoel Polyester- resp. grover nylongaren kan tijdens het afwikkelen loskomen van de spoel. Maak daarom bij dergelijk garen gebruik van het meegeleverde netje om ervoor te zorgen dat het garen gelijkma- tig wordt aangevoerd. Trek het netje van boven af over de spoel. Trek het netje tot het einde over de spoel en sla het overstaande deel naar boven om. 16600 FR Auchan FR Content MSN 5005 1153 final.indb 12016600 FR Auchan FR Content MSN 5005 1153 final.indb 120 29.07.2015 13:43:1129.07.2015 13:43:11121 van 160 Vóór het gebruik

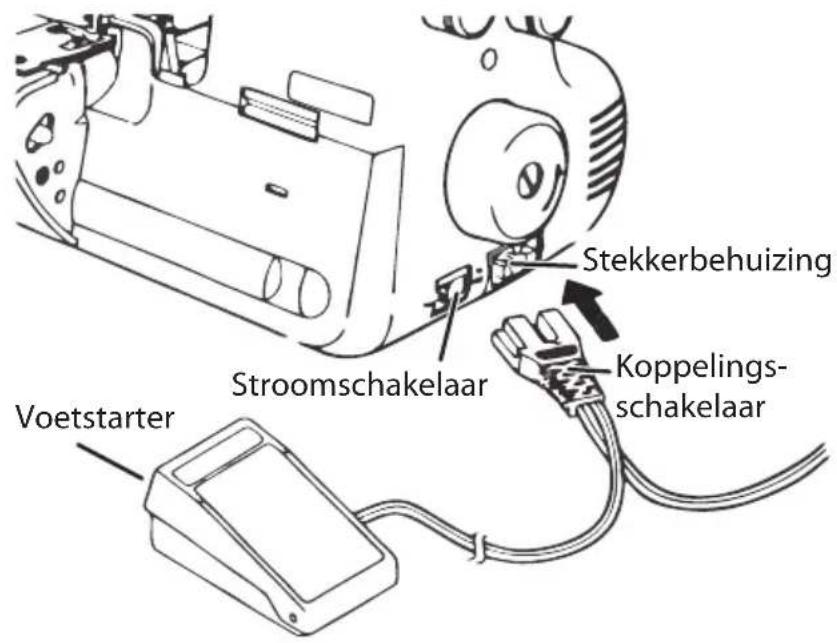

4.7. Voetstarter aansluiten Steek de aansluitstekker van de meegeleverde vo- etstarter in de aansluiting op de machine en steek vervolgens de netstekker in het stopcontact. De hoofdschakelaar schakelt zowel de machine als de naaiverlichting in. Gebruik uitsluitend de meegeleverde voetstarter. Schakel altijd de machine uit en trek de stekker uit het stopcontact wanneer u klaar bent of tijdens onderhoud en reiniging. 4.8. Instellen van de naaisnelheid De naaisnelheid wordt geregeld met behulp van de voetstarter. De naaisnelheid kan worden veran- derd door meer of minder druk op de voetstarter uit te oefenen. 4.9. Veiligheidsschakelaar De machine is voorzien van een micro-veiligheids- schakelaar. De machine wordt automatisch van het lichtnet losgekoppeld wanneer de frontklep wordt geopend. Sluit zowel de frontklep als de vrije arm voordat u begint met naaien. Voetstarter Stroomschakelaar Stekkerbehuizing Koppelings- schakelaar Voetstarter 16600 FR Auchan FR Content MSN 5005 1153 final.indb 12116600 FR Auchan FR Content MSN 5005 1153 final.indb 121 29.07.2015 13:43:1129.07.2015 13:43:11122 van 160 Vóór het gebruik 4.10. Bevestigen van het afvalreservoir Het afvalreservoir vangt tijdens het naaien de snij- resten op, zodat uw werkplek schoon blijft. Voer nokje A in de bovenste van de beide openin- gen D, haak vervolgens nokje B in de gleuf C. Wanneer u klaar bent met naaien, kunt u het af- valreservoir verwijderen door eerst nokje B uit de gleuf C te tillen en vervolgens het volledige afval- reservoir naar rechts weg te nemen. Om het afvalreservoir ruimtebesparend op te ber- gen, kunt u het reservoir aan de machine bevesti- gen door het nokje A in de onderste van de twee openingen D te steken en vervolgens nokje E in de gleuf F te haken.

5.1. Handwiel Draai het handwiel altijd alleen naar u toe. 5.2. Frontklep Om de frontklep te openen, schuift u de uitsparing zo ver mogelijk naar rechts en trekt u vervolgens de frontklep naar u toe. 5.3. Liniaal Bij gebruik van de liniaal wordt de stof op gelijkblij- vende afstand van de rand gesneden en genaaid. De breedte kan worden ingesteld door de lini- aal uit te trekken of in te schuiven. 16600 FR Auchan FR Content MSN 5005 1153 final.indb 12316600 FR Auchan FR Content MSN 5005 1153 final.indb 123 29.07.2015 13:43:1229.07.2015 13:43:12124 van 160 Bediening 5.4. Draadsnijder De draadsnijder is in de steekplaat geïntegreerd. Druk de hendel van de draadsnijder aan de bin- nenkant van de machine omlaag. Voer de draad onder de draadsnijder door en laat de hendel los. 5.5. Vrije arm De vrije arm moet voor het inrijgen worden geo- pend. Open eerst de frontklep. Druk nu de ontgrendelingshendel omlaag en draai de vrije arm naar links. 16600 FR Auchan FR Content MSN 5005 1153 final.indb 12416600 FR Auchan FR Content MSN 5005 1153 final.indb 124 29.07.2015 13:43:1329.07.2015 13:43:13125 van 160 Draad in de grijpers inrijgen

6. Draad in de grijpers

inrijgen 6.1. Algemene aanwijzingen voor het inrijgen Het inrijgen gebeurt in deze volgorde:

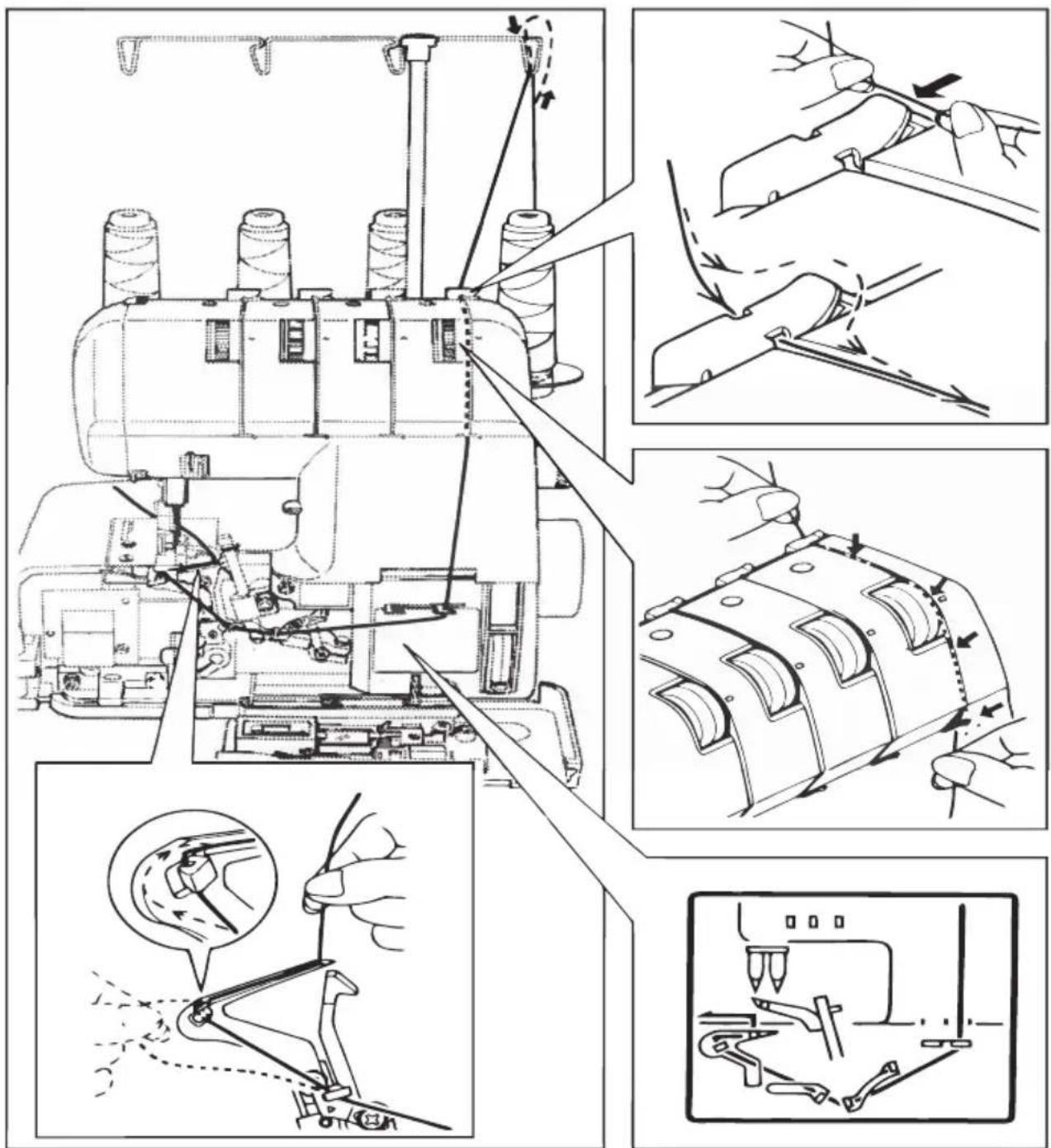

1. EERSTE STAP onderste grijper paars

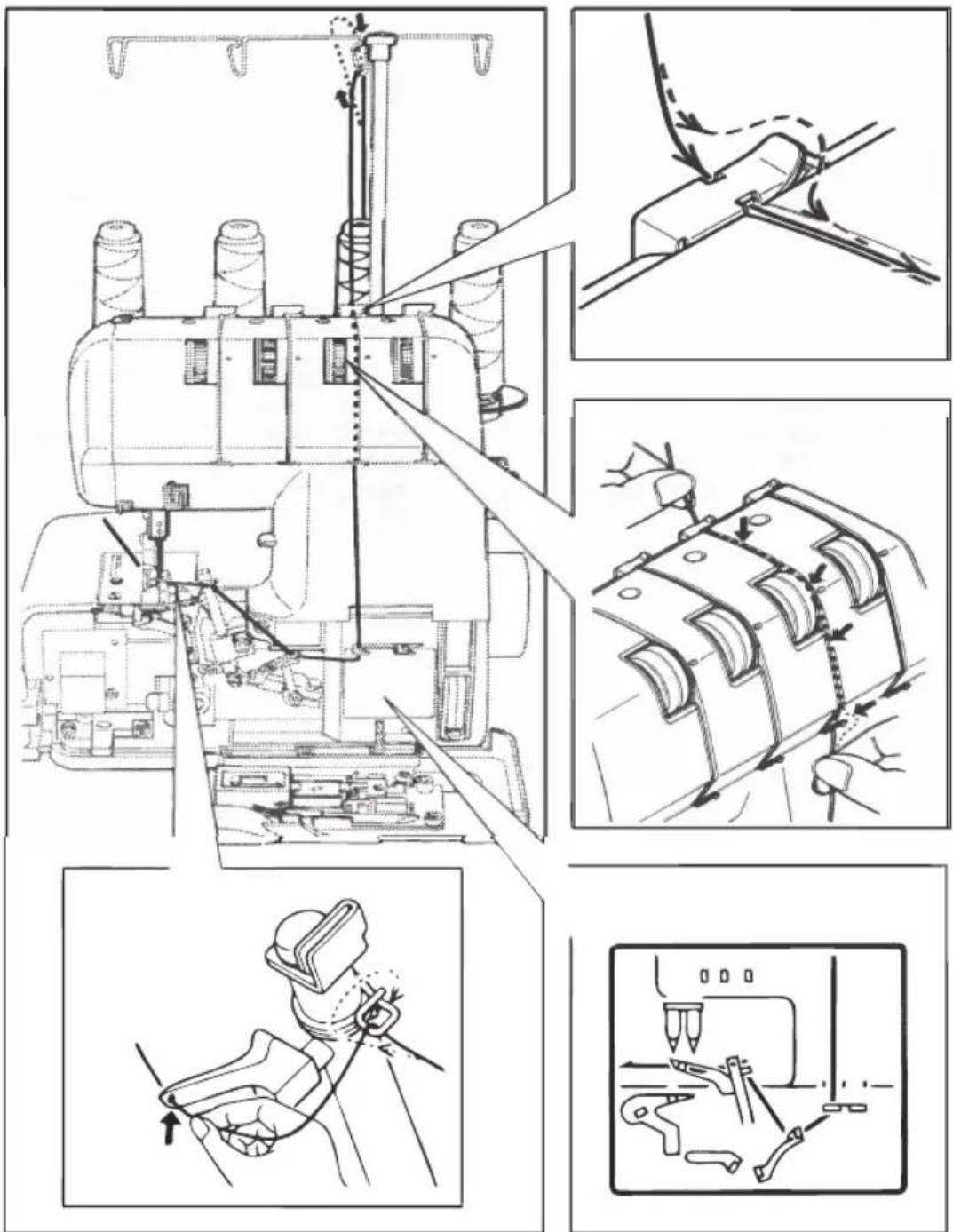

2. TWEEDE STAP bovenste grijper blauw

3. DERDE STAP rechter naald rood

4. VIERDE STAP linker naald groen

Goed inrijgen is belangrijk, zodat de steken niet onregelmatig worden en de draad niet afbreekt. Aan de binnenkant van de frontklep bevindt zich een praktische handleiding voor het inrijgen. Daarnaast hebben de draadgeleiders een verschil- lende kleur. In de box met accessoires bevindt zich een pincet, waarmee het inrijgen eenvoudiger gaat. OPMERKING! Wanneer het toch nodig mocht zijn om een van de grijperdraden achteraf opnieuw in de rijgen (bv. na een breuk), moet u eerst de draden uit de naalden verwijderen om te voorkomen dat de draden ver- strikt raken 16600 FR Auchan FR Content MSN 5005 1153 final.indb 12516600 FR Auchan FR Content MSN 5005 1153 final.indb 125 29.07.2015 13:43:1329.07.2015 13:43:13126 van 160 Draad in de grijpers inrijgen 6.2. Onderste grijperdraad inrijgen Open de frontklep en de vrije arm Draai het handwiel naar u toe totdat de grijper zich in de gunstigste stand bevindt om in te ri- jgen. Voer de draad door het oogje aan de draad- boom. Voer de draad nu eerst door de draadgeleiding. 16600 FR Auchan FR Content MSN 5005 1153 final.indb 12616600 FR Auchan FR Content MSN 5005 1153 final.indb 126 29.07.2015 13:43:1329.07.2015 13:43:13127 van 160 Draad in de grijpers inrijgen

Leg nu de draad tussen de beide schijfjes van de draadgeleiding. Belangrijk: De draad moet correct tussen de beide schijfjes van de draadspanner liggen. Leg nu de draad in de onderste draadgeleiding. Volg vanaf dit punt het schema voor de draad- geleiding in de machine. Rijg de draad door het achterste oogje (9) van de grijper door zolang aan het handwiel te draaien tot het achters- te deel van de grijper aan de linkerkant van het mechanisme tevoorschijn komt. Trek het draadeinde ongeveer 10 cm uit de oo- gjes van de grijper. 16600 FR Auchan FR Content MSN 5005 1153 final.indb 12716600 FR Auchan FR Content MSN 5005 1153 final.indb 127 29.07.2015 13:43:1329.07.2015 13:43:13128 van 160 Draad in de grijpers inrijgen 6.3. Bovenste grijperdraad inrijgen Voer de draad door het oogje aan de draad- boom en in de betreffende draadgeleiding. Leg nu de draad in de betreffende draadgelei- ding. Leg nu de draad in de onderste draadgeleiding. Volg vanaf dit punt het schema voor de draad- geleiding in de machine. Trek het draadeinde ongeveer 10 cm uit de oo- gjes van de grijper. 16600 FR Auchan FR Content MSN 5005 1153 final.indb 12816600 FR Auchan FR Content MSN 5005 1153 final.indb 128 29.07.2015 13:43:1329.07.2015 13:43:13129 van 160 Draad in de naalden rijgen

7. Draad in de naalden

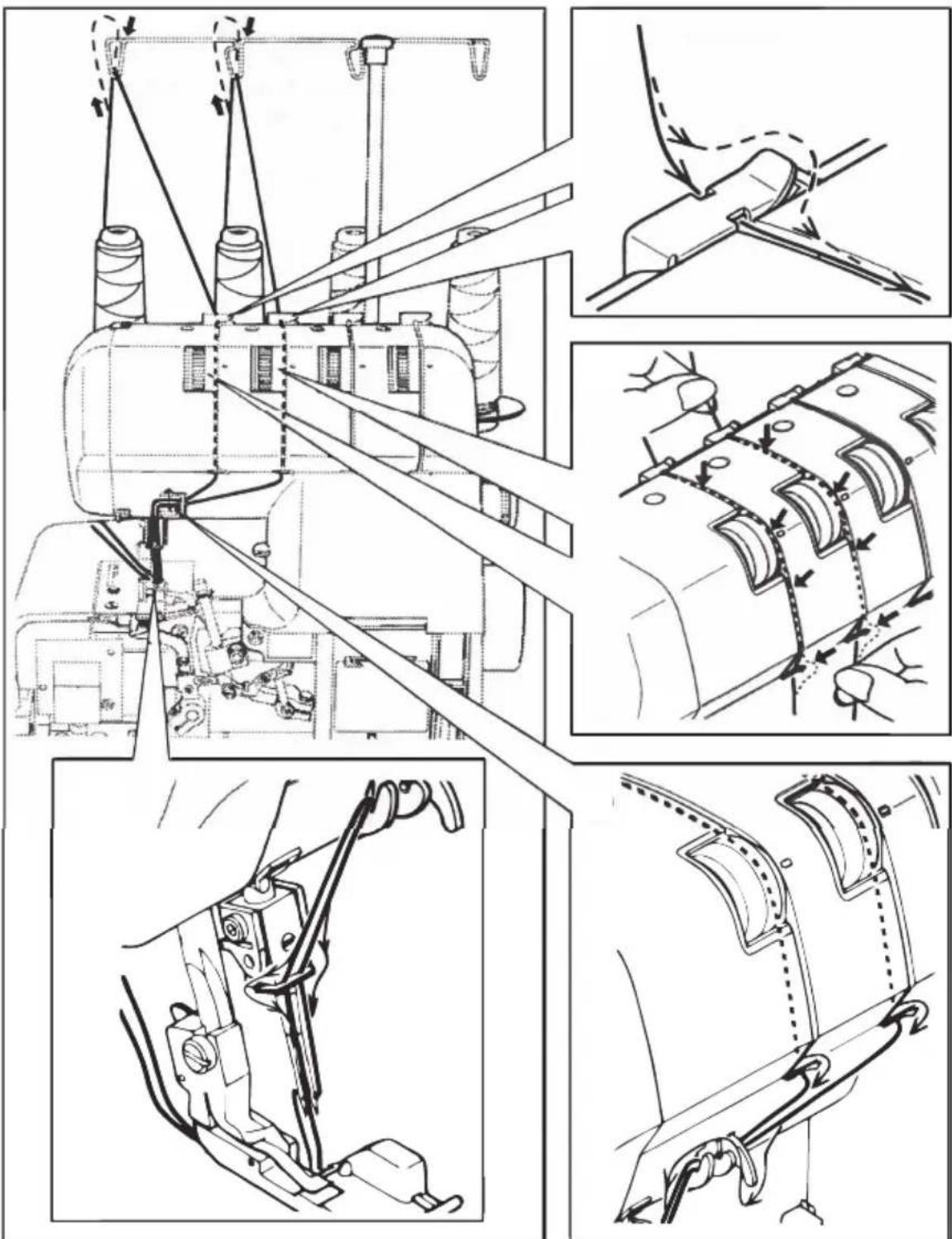

rijgen Draai het handwiel naar u toe tot de naalden helemaal boven staan. Voer de draad door het oogje aan de draad- boom. Voer de draad nu eerst door de draadgeleiding. 16600 FR Auchan FR Content MSN 5005 1153 final.indb 12916600 FR Auchan FR Content MSN 5005 1153 final.indb 129 29.07.2015 13:43:1429.07.2015 13:43:14130 van 160 Draad in de naalden rijgen Leg nu de draad tussen de beide schijfjes van de draadgeleiding. Belangrijk: De draad moet correct tussen de beide schijfjes van de draadspanner liggen. Voer de draden door de draadgeleidingen met kleurcodering. Voer het garen achter de draadgeleiding van de naaldhouder langs, zoals afgebeeld, en vervolgens van voren naar achteren door het oog van de naald. Trek het draadeinde ongeveer 10 cm uit de oo- gjes van de naalden. Til de naaivoet omhoog en schuif de draden eronder. Laat de naaivoet vervolgens weer zak- ken. Sluit na het inrijgen de vrije arm en de front- klep. 16600 FR Auchan FR Content MSN 5005 1153 final.indb 13016600 FR Auchan FR Content MSN 5005 1153 final.indb 130 29.07.2015 13:43:1429.07.2015 13:43:14131 van 160 Proefdraaien

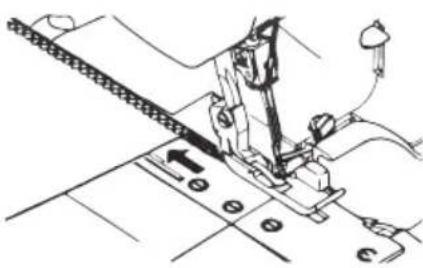

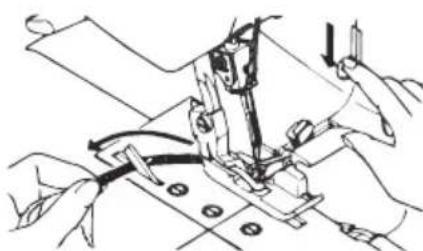

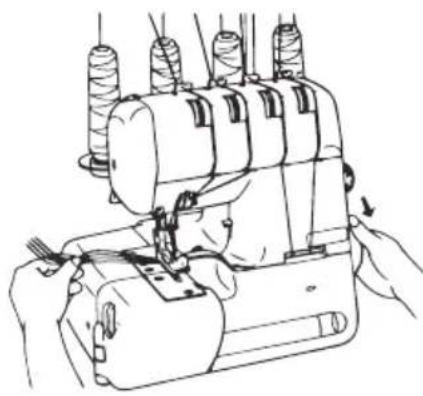

Wanneer er voor de eerste keer garen wordt inge- regen of wanneer het garen na het breken van de draad tijdens het naaien opnieuw wordt ingere- gen, gaat u als volgt te werk. Houd de draadeinden tussen uw vingertoppen van de linker hand, draai het handwiel lang- zaam twee- of driemaal naar u toe en probeer, of de draad kan worden doorgetrokken. Naai nu voorzichtig enkele steken zonder stof toe te voeren om de geleiding van de draden te controleren. Leg de stof voor proefdraaien onder de naaivo- et, laat de naaivoet zakken en begin langzaam te naaien. De stof wordt automatisch toegevoerd, geleid de stof nu voorzichtig verder. Na beëindiging van het werk naait u verder, tot zich een ongeveer 5 - 6 cm lange draadketen aan het einde van de stof heeft gevormd. Knip de draden door met een schaar of de draadsnijder. 16600 FR Auchan FR Content MSN 5005 1153 final.indb 13116600 FR Auchan FR Content MSN 5005 1153 final.indb 131 29.07.2015 13:43:1429.07.2015 13:43:14132 van 160 Instellen van de draadspanning

draadspanning De benodigde draadspanning moet afhankelijk van de soort en dikte van draad en stof worden in- gesteld. Controleer de naden en stelt de draadspanning aan de hand daarvan in. Draadspanning: Draai de instelling op een lager cijfer: De spanning wordt minder Draai de spanning op een hoger cijfer: De span- ning wordt hoger. Juiste draadspanning Draadspanning verhogen Draadspanning verlagen Achterkant Onderste grijpdraad Bovenste grijpdraad Linker naalddraad 6 mm Rechter naalddraad Voorkant 16600 FR Auchan FR Content MSN 5005 1153 final.indb 13216600 FR Auchan FR Content MSN 5005 1153 final.indb 132 29.07.2015 13:43:1429.07.2015 13:43:14133 van 160 Instellen van de draadspanning

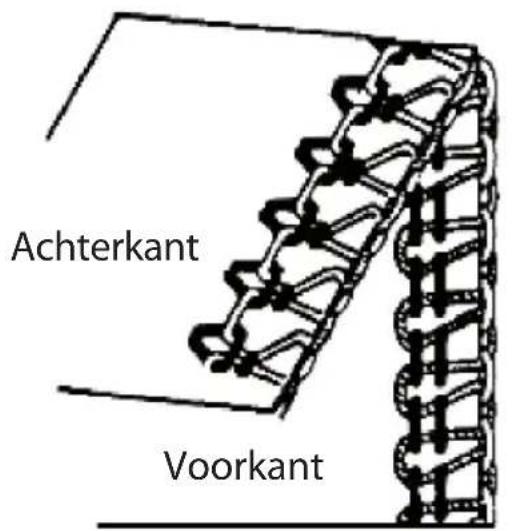

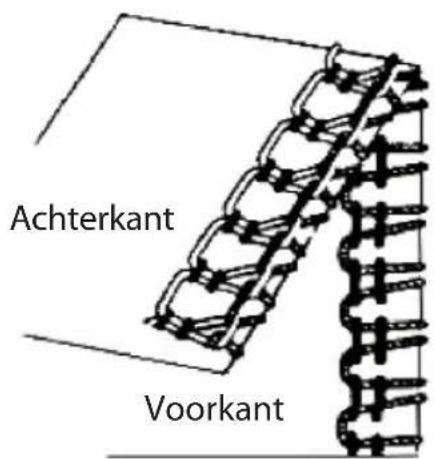

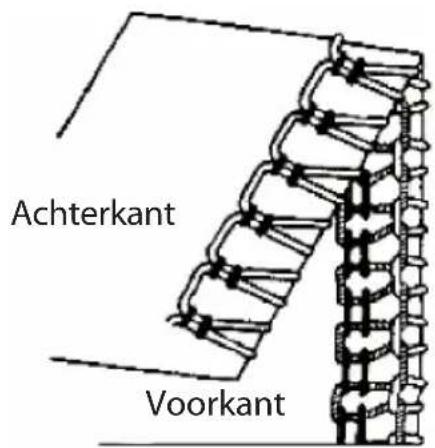

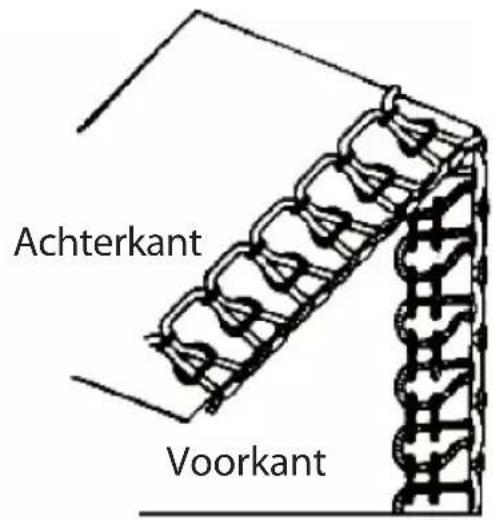

9.1. Instellen van de draadspanning voor de naalddraden 9.2. Instellen van de draadspanning voor de grijperdraden De draadspanning voor de linker naald is te laag. De draadspanning voor de rechter naald is te laag. Span de linker draad bij. Span de rechter draad bij. Achterkant Voorkant Achterkant Voorkant Achterkant Voorkant Achterkant Voorkant De onderste grijperdraad zit te strak en/of de bovenste grijperdraad zit te los. Verminder de spanning van de onderste grijperdraad en/of span de bovenste grijperdrader bij. De bovenste grijperdraad zit te strak en/of de onders- te grijperdraad zit te los. Verminder de spanning van de bovenste grijperdraad en/of span de onderste grijperdrader bij. 16600 FR Auchan FR Content MSN 5005 1153 final.indb 13316600 FR Auchan FR Content MSN 5005 1153 final.indb 133 29.07.2015 13:43:1429.07.2015 13:43:14134 van 160 Overzicht van de machine-instellingen

10. Overzicht van de machine-instellingen

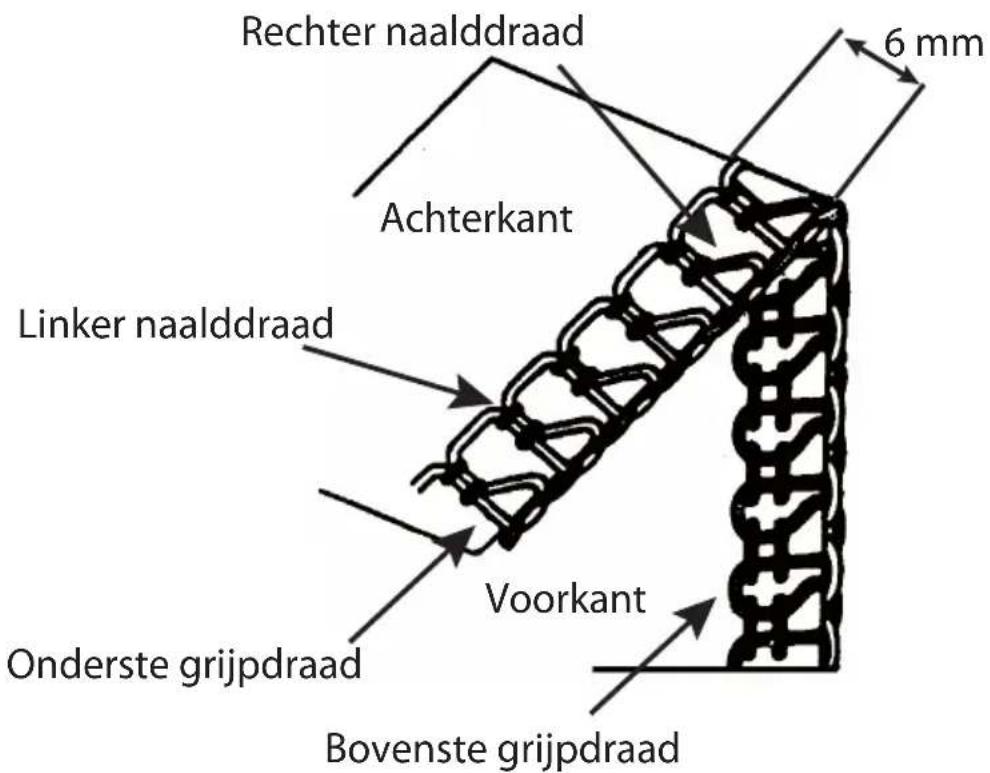

De beste instelling van de draadspanning kan per stof verschillen. De vereiste draadspanning hangt af van de stevigheid en dikte van de stof en te- vens van soort en dikte van de draad. De volgende tabel kan u helpen om de juiste draadspanning te bepalen: Stoffen Garen Naalden Steeklengte' Draad- spanning licht katoen & linnen: organdy; batist; gingham Katoen Nr. 100 voor algemene naaiwerkzaam- heden: Type: 130/705 H Nr. 90 voor lichte stoffen: Type: 130/705 H Nr. 75 2,0 - 3,5 mm standaard: 2,5

Stoffen Garen Naalden Steeklengte' Draad- spanning zware syntheti- sche stoffen: taft, twill, jeans katoen Nr. 60 polyester Nr. 60 voor algemene naaiwerkzaam- heden: Type: 130/705 H Nr. 90 voor lichte stoffen: Type: 130/705 H Nr. 75 2,5 - 4,0 mm standaard: 3,0

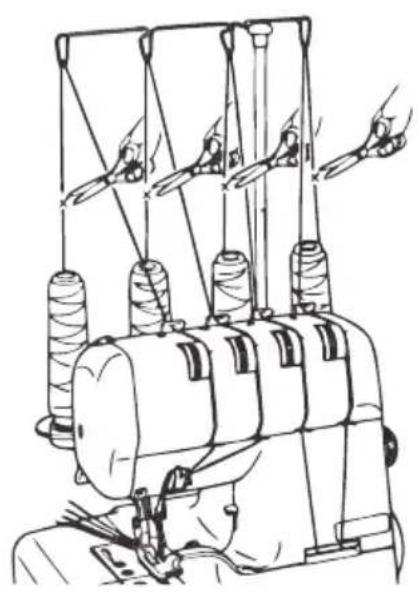

Op de volgende manier is het wisselen van draad heel eenvoudig, u bespaart zich daardoor het com- pleet opnieuw inrijgen: Knip het garen boven de spindel af en knoop de einden van de oude en nieuwe draad met een zeemansknoop aan elkaar. Til de naaivoet op. Breng de naaldboom in de laagste positie door het handwiel van u af te draaien. Trek voorzich- tig aan het uiteinde van het garen totdat de verbindingsknoop het oog van de naald en de oogjes van de grijpers is gepasseerd.

13. Instellen van de

steeklengte Draai het steeklengtewiel totdat de gewenste lengte wordt aangegeven. Hoe hoger het getal, hoe langer de steek De steeklengte kan over een bereik van 1 tot 5 mm worden ingesteld. Bijna alle overlock-werkzaamheden worden uitge- voerd met een steeklengte van 2,5 tot 3,5 mm. 13.1. Instelling van de steeklengte Steken Steeklengte' Normale naden 2,0 - 4,5 mm Standaardinstelling: 3,0

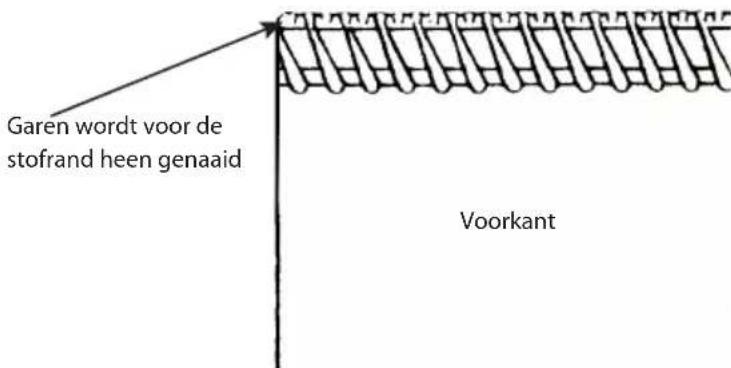

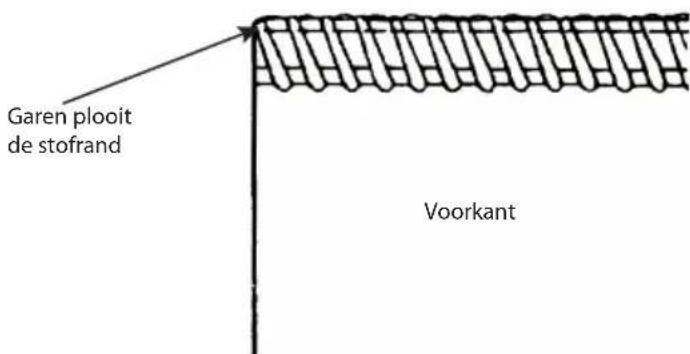

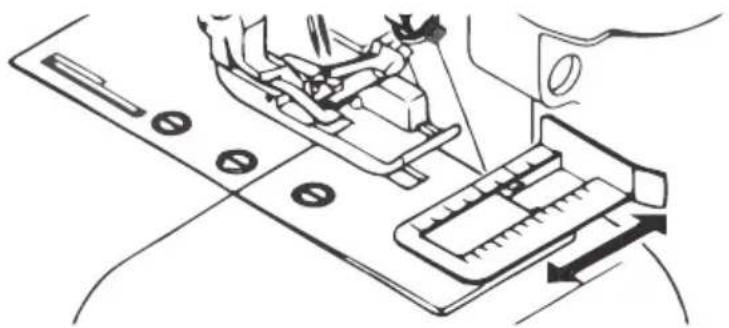

snijbreedte De geschikte snijbreedte verschilt per stof. Contro- leer de resp. naden en stel de snijbreedte als volgt in: Draai het handwiel naar u toe, tot de naalden zich in de onderste stand bevinden. Open de frontklep en klap de vrije arm omlaag. Draai hiervoor de instelknop voor de snijbreed- te naar links, tot de grijperdraden tegen de rand van de stof liggen. Steeklengtewiel Instelwiel voor de snijbreedte 16600 FR Auchan FR Content MSN 5005 1153 final.indb 13716600 FR Auchan FR Content MSN 5005 1153 final.indb 137 29.07.2015 13:43:1529.07.2015 13:43:15138 van 160 Instelling van de snijbreedte 14.1. De juiste snijbreedte 14.2. Geringere snijbreedte instellen Wanneer de rand van de stof bij het naaien rimpelt kiest u een kleinere snijbreedte. Draai daarvoor de instelknop voor de snijbreed- te naar rechts. 14.3. Grotere snijbreedte instellen Kies een grotere snijbreedte als het garen over de rand van de stof heen wordt genaaid. Draai daarvoor de instelknop voor de snijbreed- te naar links. Voorkant Garen plooit de stofrand Voorkant Steekbreedte Voorkant Garen wordt voor de stofrand heen genaaid 16600 FR Auchan FR Content MSN 5005 1153 final.indb 13816600 FR Auchan FR Content MSN 5005 1153 final.indb 138 29.07.2015 13:43:1529.07.2015 13:43:15139 van 160 Naalden vervangen

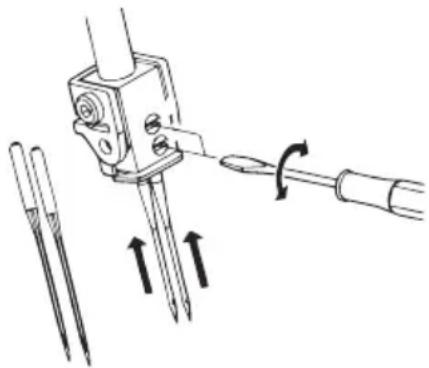

BIj deze machine wordt gebruik gemaakt van naal- den van het type 130/701H (voor huishoudelijke machines). LET OP Gevaar voor schade! Verbogen of stompe naalden kunnen schade aan de machine en het naai- goed toebrengen. Schakel de machine uit. Vervang de defecte naald. Draai het handwiel naar u toe, tot de naalden zich in de bovenste stand bevinden. Maak de klemschroeven met behulp van de meegeleverde kleine schroevendraaier uit de box met accessoires los van de naalden en ver- wijder de naalden: bovenste schroef voor de linker naald en onderste schroef voor de rech- ter naald. Schuif de nieuwe naalden met de vlakke kant naar achteren in de naaldhouder. Let er hierbij op, dat de naalden zo ver mogelijk ingeschoven worden. Draai de klemschroef van de naalden weer vast. Als de naalden er goed zijn ingezet, staat de linker naald iets hoger dan de rechter. Als de naalden er niet goed zijn ingezet, vallen er bij het naaien nu en dan steken weg. 16600 FR Auchan FR Content MSN 5005 1153 final.indb 13916600 FR Auchan FR Content MSN 5005 1153 final.indb 139 29.07.2015 13:43:1629.07.2015 13:43:16140 van 160 Gloeilamp vernieuwen

16. Gloeilamp vernieuwen

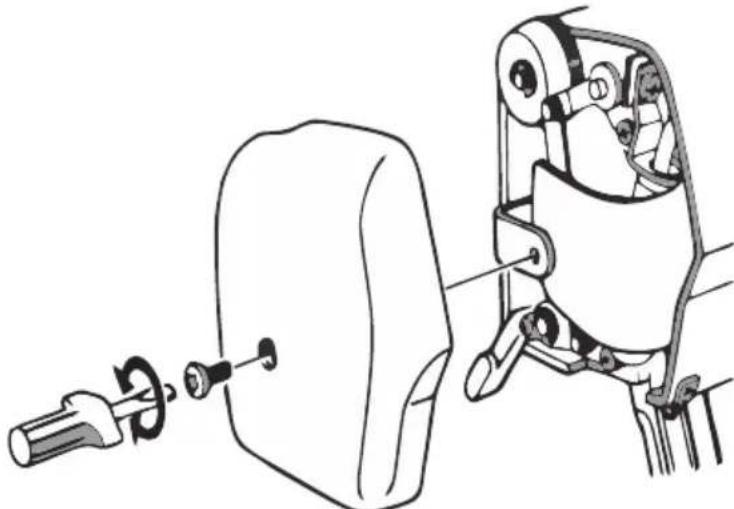

VOORZICHTIG! De gloeilamp wordt tijdens gebruik zeer heet. Bij vervanging van de glo- eilamp tijdens gebruik bestaat gevaar voor brandwonden. Schakel de machine uit en trek de stekker uit het stopcontact voordat u de gloeilamp vervangt. Laat zo nodig de gloeilamp voor het vervangen afkoelen. Draai de schroef er helemaal uit Trek de afdekking van de lamp naar de zijkant weg. Buig de aluminiumafdekking voorzichtig opzij. Schroef de gloeilamp los. Vervang de gloeilamp. Buig de aluminiumafdekking weer voorzichtig terug achter de schroefbevestiging. Steek de lampafdekking aan de zijkant weer terug en schroef de afdekking vast. BELANGRIJK Gebruik een 15-watt lampen of als alternatief een 5-watt LED-lamp. 16600 FR Auchan FR Content MSN 5005 1153 final.indb 14016600 FR Auchan FR Content MSN 5005 1153 final.indb 140 29.07.2015 13:43:1629.07.2015 13:43:16141 van 160 Mesjes vervangen

17. Mesjes vervangen

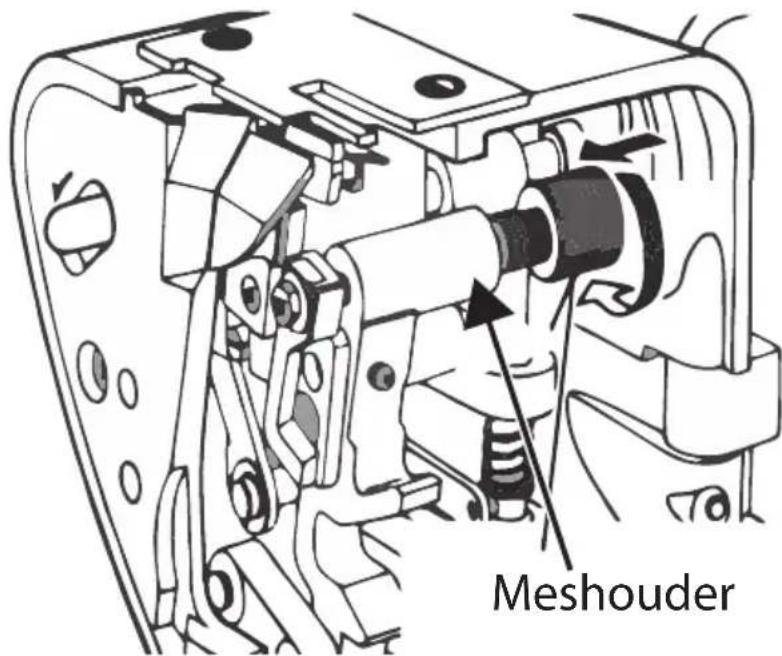

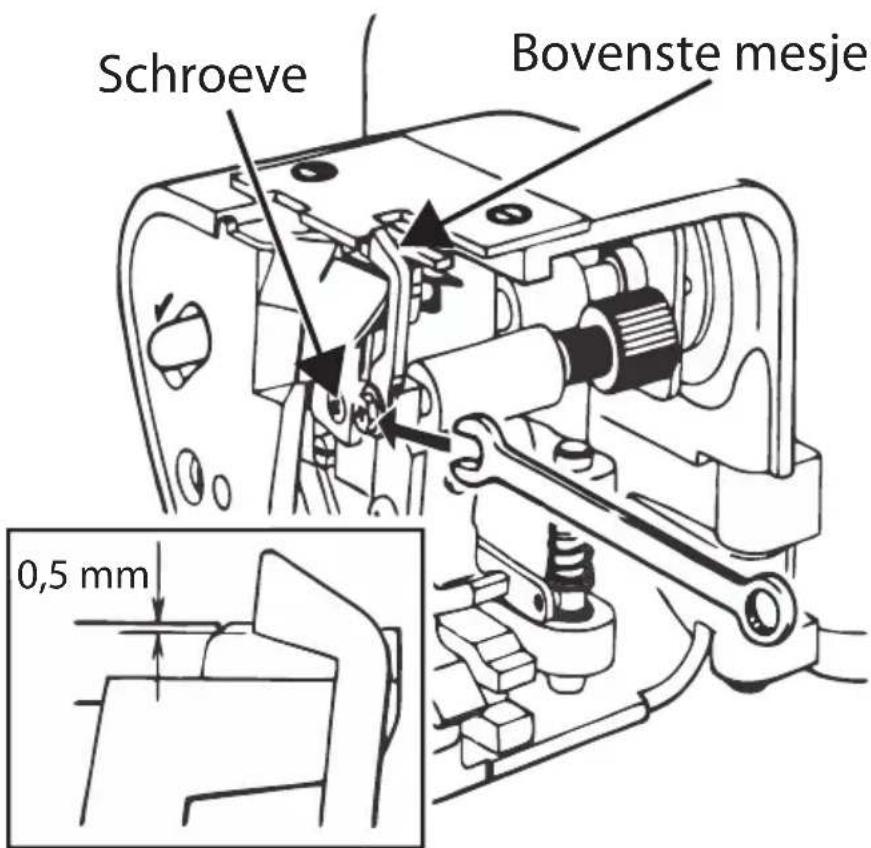

Schakel de machine uit en haal de stekker uit het stopcontact voordat u de mesjes vervangt. Het onderste mesje bestaat uit speciaal materiaal en hoeft niet vervangen te worden. U vervangt als volgt het bovenste mesje als het bot is: Open de frontklep en draai het handwiel naar u toe totdat het bovenste mesje zich in de laags- te stand bevindt. Maak met behulp van de ring-/steeksleutel uit de box met accessoires de schroef aan de bo- venste messenhouder los en verwijder het bo- venste mesje. Zet er een nieuw bovenste mesje in en draai de schroef van de houder iets aan. Stel het bovenste mesje zo in, dat de snijkant 0,5 - 1,0 mm boven de snijkant van het onders- te mesje uitsteekt (zie afbeelding). Draai nu de schroef van de houder van het bo- venste mesje stevig aan en sluit de frontklep. 0,5 mm Schroeve Bovenste mesje 16600 FR Auchan FR Content MSN 5005 1153 final.indb 14116600 FR Auchan FR Content MSN 5005 1153 final.indb 141 29.07.2015 13:43:1629.07.2015 13:43:16142 van 160 Mesjes vervangen 17.1. Uitnemen van het bovenste mesje Wanneer u wilt naaien zonder tegelijkertijd de ran- den af te snijden, kunt u het bovenste mesje verwi- jderen. LET OP Gevaar voor schade! Bij een te grote stofrand kunnen de bo- venste grijper en de naald beschadigd raken. Zorg ervoor dat de stofrand niet bre- der is dan de ingestelde naadbreed- te. Schakel de machine uit en trek de stekker uit het stopcontact. Open de frontklep en de vrije arm. Houd de vrije arm met één hand vast en druk de draaiknop van de meshouder naar links. Draai nu de meshouder zover naar voren dat het mesje 180° wordt gedraaid. (zie afbeelding). Meshouder 16600 FR Auchan FR Content MSN 5005 1153 final.indb 14216600 FR Auchan FR Content MSN 5005 1153 final.indb 142 29.07.2015 13:43:1629.07.2015 13:43:16143 van 160 Omstellen voor tweedraad gebruik

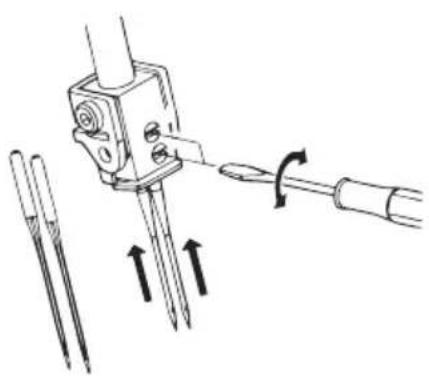

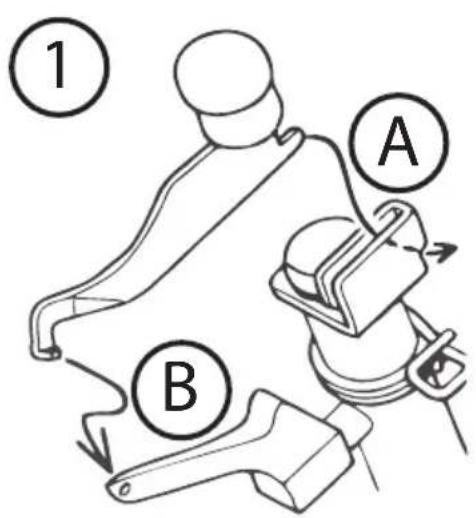

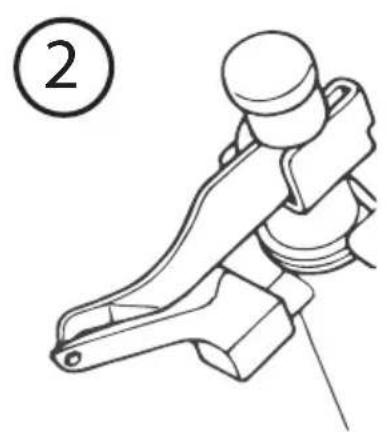

tweedraad gebruik U kunt deze machine ook gebruiken als tweedraadsmachine. Maak hiervoor gebruik van de tweedraad converter en gebruik uitsluitend de linkernaald. Schakel de machine uit en trek de stekker uit het stopcontact. Open de frontklep en de vrije arm. Verwijder nu de rechter naald en de draden voor deze naald en de bovenste grijper (zie ook „15. Naalden vervangen“ op pagina 139). Neem de tweedraad converter uit het acces- soirevakje achter de frontklep. Plaats de converter in de bovenste grijper. (zie afbeelding 1) Voer daarvoor het nokje aan de achterkant van de converter in de gleuf van de bovenste grij- per. (Zie afbeelding punt A). Voer nu het nokje aan de voorkant van de con- verter in het oog van de bovenste grijper. (Zie afbeelding punt B). De converter moet dicht tegen de bovenste gri- jper liggen. (zie afbeelding 2)

19. Eng- en wijdmazig met

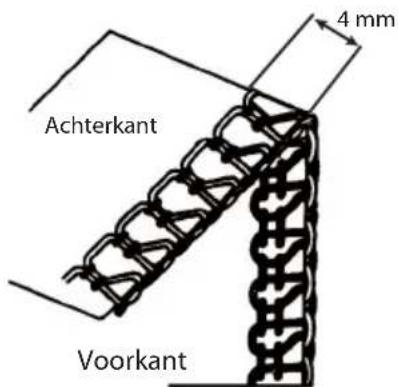

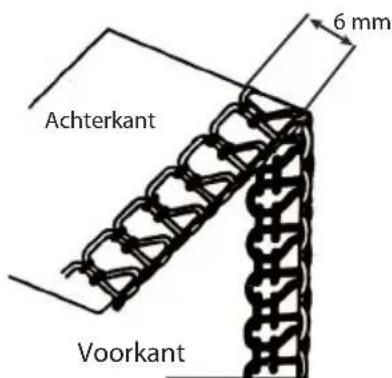

drie draden afhechten Deze machine kan bij het afhechten worden om- gezet van vier op drie draden. Verwijder of de rechter of linker naald en de bi- jbehorende draad (zie ook „15. Naalden vervan- gen“ op pagina 139). Nu is de machine gereed voor het afhechten met drie draden. Bij uitsluitend gebruik van de rechter naald be- draagt de steeklengte 4 mm. Achterkant 4 mm Voorkant Bij uitsluitend gebruik van de linker naald bedraagt de steeklengte 6 mm. Achterkant 6 mm Voorkant 16600 FR Auchan FR Content MSN 5005 1153 final.indb 14416600 FR Auchan FR Content MSN 5005 1153 final.indb 144 29.07.2015 13:43:1729.07.2015 13:43:17145 van 160 Eng- en wijdmazig met drie draden afhechten

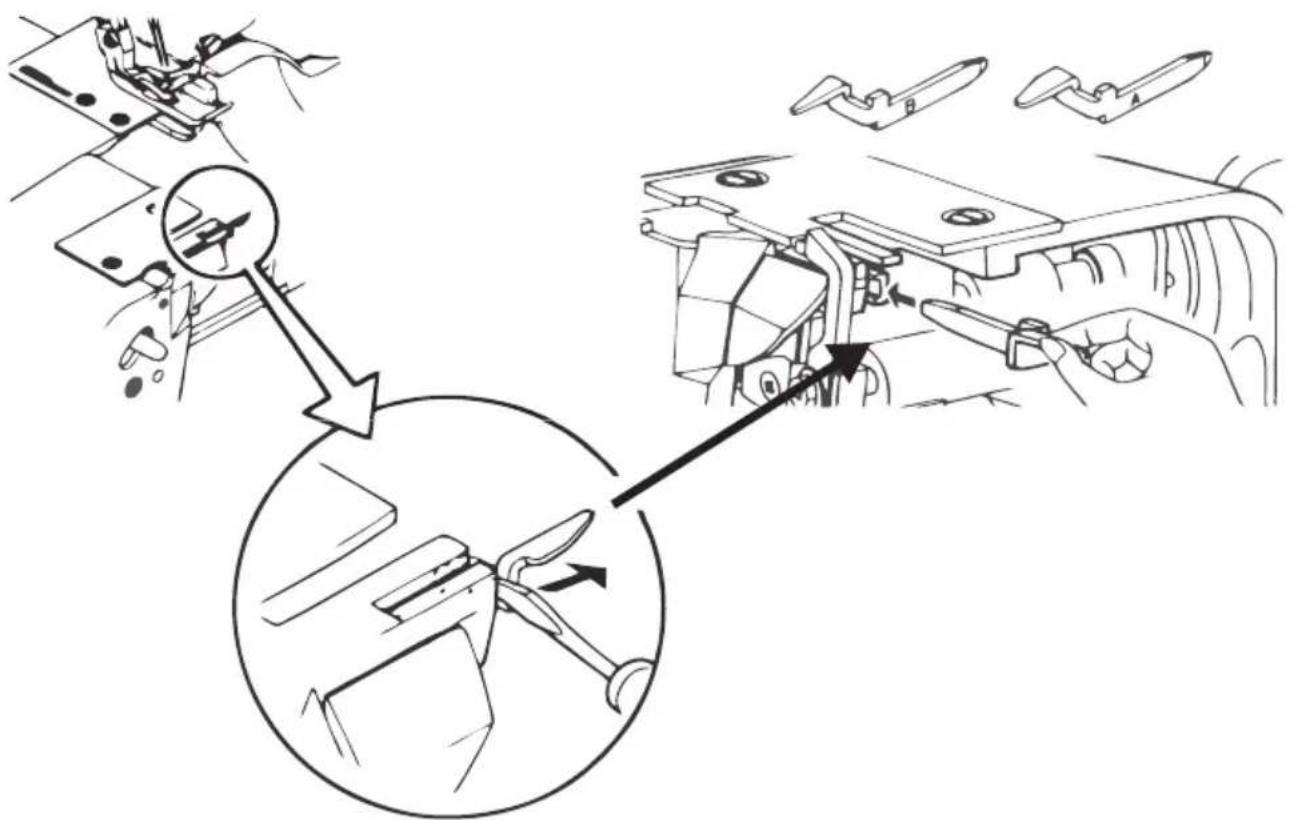

19.1. Rolzoomvoet Bij het naaien van lichte stoffen met drie draden kunnen er lussen in de naden ontstaan. Vervang in dit geval de rolzoomvoet. Schakel de machine uit en trek de stekker uit het stopcontact. Open de frontklep en de vrije arm. Draai de rolzoomvoet A los met behulp van de meegeleverde schroevendraaier en verwijder de voet. Neem de tweede rolzoomvoet B uit de acces- soirebox achter de frontklep. Schuif de rolzoomvoet tot de aanslag in. 16600 FR Auchan FR Content MSN 5005 1153 final.indb 14516600 FR Auchan FR Content MSN 5005 1153 final.indb 145 29.07.2015 13:43:1729.07.2015 13:43:17146 van 160 Ajourzoom, smalle randen of picotranden.

20. Ajourzoom, smalle

randen of picotranden. Om bij dunne stoffen, zoals crêpe de Chine, geor- gette of zijde, eigen hollen Ajourzomen, smalle randen of picotranden een nette naad te maken. Vanwege de fijne aard van dit type zoom is dit niet geschikt voor stevige resp. zware stoffen. Ga als volgt te werk om de machine in te stellen: Til de naaivoet op. Open de frontklep en de vrije arm Verwijder de rolzoomvoet (zie „19.1. Rolzoom- voet“ op pagina 145). Verwijder de linker naald en de bijbehorende draad. Stel de machine in volgens de tabel. BELANGRIJK: Stel indien nodig de steeklengte en snijbreedte in. Rand Draadspanning Steeklengte Steekbreedte Ajourzoom Naald: 4 bovenste grijper: 4 onderste grijper: 4 R 4 - 6 smalle rand Naald: 4 bovenste grijper: 4 onderste grijper: 0

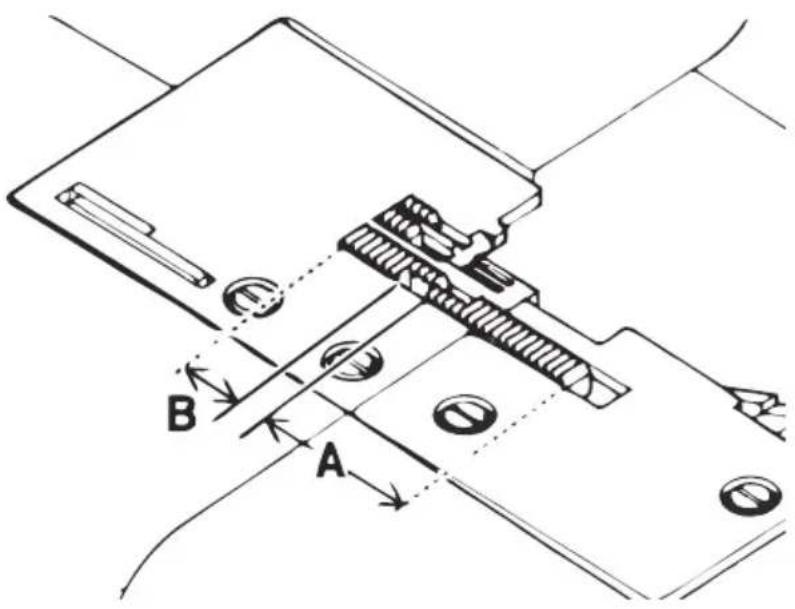

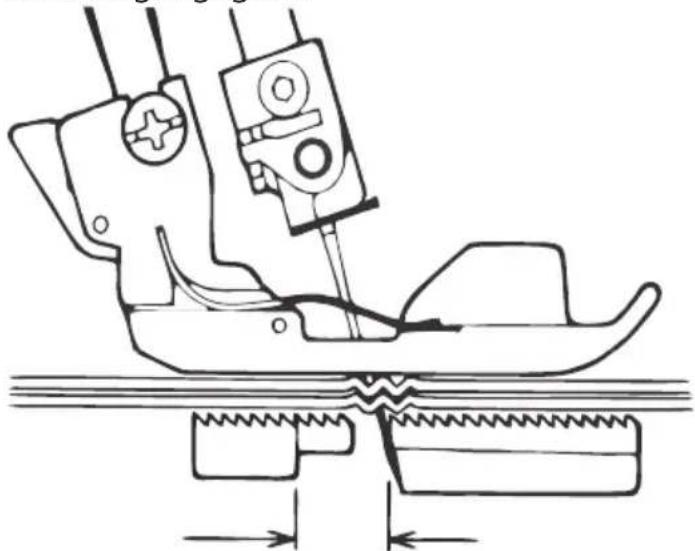

Door het differentieel stoftransport worden gol- vende naden in gebreide stoffen en het verschui- ven van stoflagen voorkomen. Ook ontstaan er bij naden in zeer lichte stoffen geen plooien. 21.1. Werkwijze De machine heeft twee setjes schuiven om de stof door te voeren, één vooraan (A) en één achtera- an (B). Deze beide sets bewegen onafhankelijk van elkaar. Voor het aanvoeren van de stof kunnen de beide stofschuivers met verschillende snelheden bewegen. Instelbereik voor het aanvoeren van de stof: 0,7 (negatief transport) tot 2,0 (positief transport). 16600 FR Auchan FR Content MSN 5005 1153 final.indb 14716600 FR Auchan FR Content MSN 5005 1153 final.indb 147 29.07.2015 13:43:1729.07.2015 13:43:17148 van 160 Differentieel transport 21.2. Positief diff erentieel transport Bij een positief differentieel transport voert het voorste transport (A) een grotere beweging uit dan het achterste transport (B). Hierdoor wordt de stof onder voet "opgehoopt" waardoor het golven wordt tegengegaan. 21.3. Negatief diff erentieel transport Bij een negatief differentieel transport voert het voorste transport (A) een kleinere beweging uit dan het achterste transport (B). Hierdoor wordt de stof onder de voet gerekt waardoor ongewenst plooien van de stof wordt tegengegaan. 16600 FR Auchan FR Content MSN 5005 1153 final.indb 14816600 FR Auchan FR Content MSN 5005 1153 final.indb 148 29.07.2015 13:43:1729.07.2015 13:43:17149 van 160 Differentieel transport

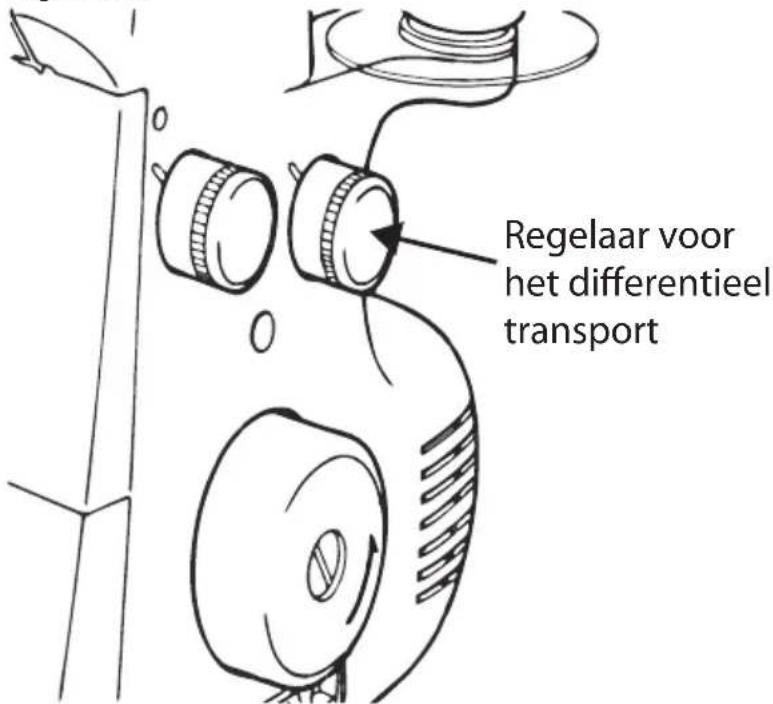

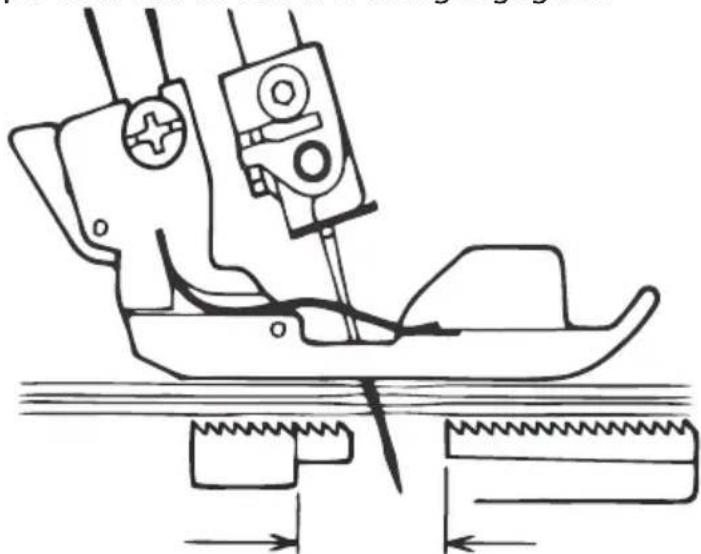

21.4. Instellen van het diff erentieel transport. Het differentieel transport wordt ingesteld door draaien van de bijbehorende regelaar. Het aanvoe- ren van de stof kan ook tijdens het naaien worden ingesteld. Regelaar voor het differentieel transport Kies een instelling aan de hand van de onderstaan- de tabel: Toepassing Soort trans- port Instelling Niet golvende zo- men, gewenst kro- ezen positief differentieel transport

geen differentieel transport Neutraal transport

22. Druk van de naaldvoet

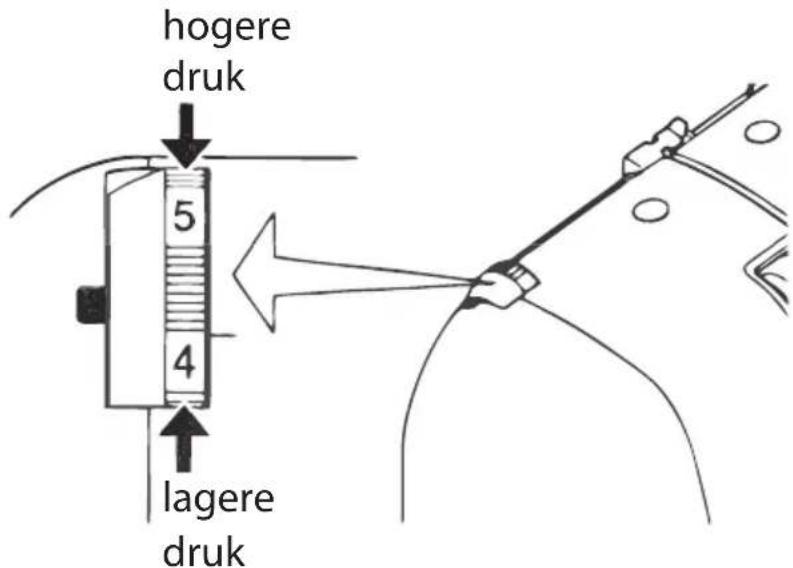

instellen De druk van de naaldvoet is voor alle gebruikeli- jke naaiwerkzaamheden correct ingesteld en hoeft niet gejusteerd te worden. Wanneer het toch noodzakelijk mocht zijn om de druk van de naaldvoet aan te passen, kunt u dit doen met behulp van de regelaar op de achterkant van de frontafdekking. Draai de regelaar naar een hoger nummer om de druk te verhogen of op een lagere waarde om de druk te verlagen. hogere druk lagere druk

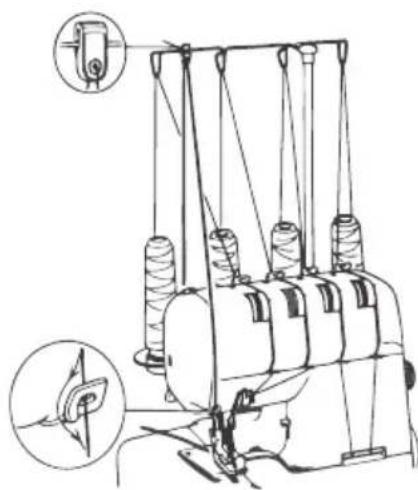

inlegdraad Naden met inlegdraad worden gebruikt om schouder-, mouw en zijnaden te versterken bij het aaneennaaien van gebreide stoffen. Het is ook zeer decoratief om gebruik te maken van een garen met een contrasterende kleur om het afgewerkte kledingstuk te verfraaien. De machine is voorzien van een voet waarmee het koord of de inlegdraad links resp. rechts van de vei- ligheidssteek kan worden toegevoerd. 16600 FR Auchan FR Content MSN 5005 1153 final.indb 15016600 FR Auchan FR Content MSN 5005 1153 final.indb 150 29.07.2015 13:43:1829.07.2015 13:43:18151 van 160 Naaien met een inlegdraad

Ga daarvoor als volgt te werk: Schuif de afneembare koordgeleiding uit de ac- cessoireset op de standaard van de draadgelei- ding. Leg het "vulkoord" zoals bv. haakgaren, bordu- urdraad, wol, breigaren of kroesband achter de pennen van de garenspoel. Trek de inlegdraad door de koordgeleiding en vervolgens door de draadgeleiding van de lin- ker naald. Voer de inlegdraad door de voorste resp. de achterste opening van de naaivoet (afhankelijk van de naaimethode) en leg de draad naar ach- ter in de naaivoet. Plaats de stof op de gebruikelijke manier. Begin langzaam met naaien en controleer of de inleg- draad op de juiste manier worden toegevoerd. Verhoog dan de naaisnelheid. Bij het aaneennaaien van de schouders of aan- naaien van mouwen, voert u de inlegdraad door de voorste opening. Let er daarbij op dat de draad bij de doorgang door de voorste opening, tussen rechter en de linker rijgdraad wordt gefixeerd. Voor het sluiten van zijnaden, voert u de inleg- draad door de achterste opening. Zorg er hier- bij voor dat de draad rechts van de rijgdraad verloopt. Voor een decoractief effect kunt u gebruikmaken van een garen met een contrasterende kleur dat u door de voorste of de achterste opening voert. 16600 FR Auchan FR Content MSN 5005 1153 final.indb 15116600 FR Auchan FR Content MSN 5005 1153 final.indb 151 29.07.2015 13:43:1829.07.2015 13:43:18152 van 160 Storingen

Lees hier na of u alle aanwijzingen in acht heeft genomen. Neem pas contact op met onze klantenservice als geen van de genoemde oplossingen afdoende is. Probleem Oorzaak Oplossing Pagi-

Naalden breken Naalden zijn verbogen, stomp of de punt is be- schadigd Plaats een nieuwe naald 139 Naalden zijn er niet goed ingezet Zet de naalden goed in de houder

U heeft te heftig aan de stof getrokken Geleid de stof behoed- zaam met beide handen Draad breekt af Garen is niet goed inge- regen Rijg het garen goed in 125 Draadspanning te hoog Stel de draadspanning bij

Naalden zijn er niet goed ingezet Zet de naalden goed in de houder

Steken vallen uit Naalden zijn verbogen, stomp of de punt is be- schadigd Plaats een nieuwe naald 139 Naalden zijn er niet goed ingezet Zet de naalden goed in de houder

Steken vallen uit Garen is niet goed inge- regen Rijg het garen opni- euw in

Verkeerde naalden ingezet Gebruik de juiste naal- den (type 130/701H)

Steken zijn onre- gelmatig Draadspanning is niet juist Stel de draadspanning bij

Draad zit vast Controleer het verloop van de afzonderlijke draden

Naden werpen plooien Draadspanning is te hoog Stel de draadspanning bij

Garen is niet goed inge- regen Rijg het garen goed in 125 Garen zit vast Controleer het verloop van de afzonderlijke draden

Stoftransport niet inge- steld Stel het stoftransport in op 0,7

Stof wordt niet net- jes afgesneden Bovenste mesje is bot of is verkeerd ingezet Vervang het mesje of zet het er goed in

Stofrand rimpelt Te veel stof op een steek Verander de snijbreedte 137

25. Reinigen en smeren

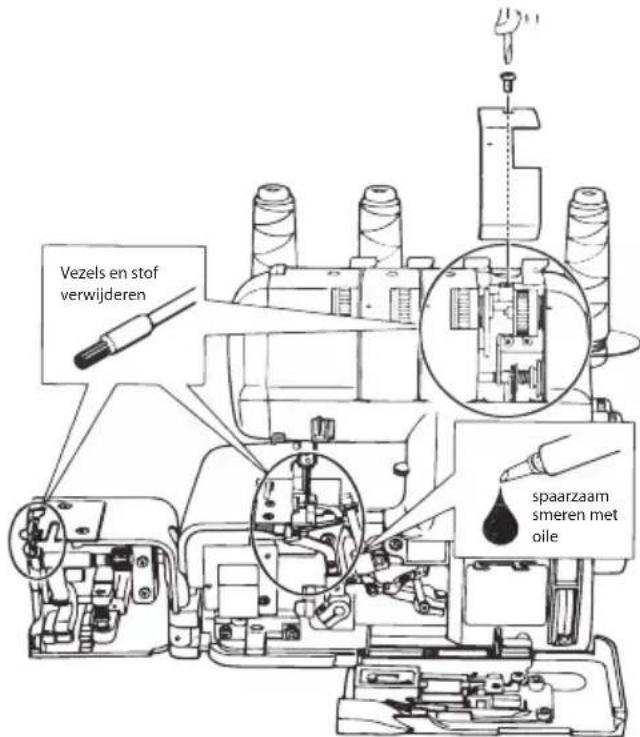

Om uw machine probleemloos te laten werken, moet u het mechanisme af en toe reinigen met het kwastje uit de accessoireset en met het oliekannetje smeren op de aangegeven posities. Gebruik voor het reinigen van de buitenkant een droge, zachte doek. Vermijd het gebruik van chemische oplos- en schoonmaakmiddelen omdat deze het oppervlak en/of de opschriften van de machine kunnen aantasten. Deze machine heeft maar heel weinig olie nodig, omdat de hoofdcomponenten be- staan uit een speciaal materiaal. Neem de stekker uit het stopcontact voordat u de machine opent. Open de frontafdekking en de werktafel en schroef alle afdekkingen los met de meegeleverde schroevendraaier. Verwijder opgehoopt stof en vezels met de penseel uit de meegeleverde accessoireset. Breng een paar druppels olie aan op de aangegeven posities. Maak hiervoor uitsluitend gebruik van hoogwaardige naaimachineolie. Schroef alle afdekkingen weer vast en sluit de vrije arm en de frontafdekking. Naai nu ter controle op een proeflapje om te controleren of alles naar behoren werkt. Eventueel overvloedige olie wordt hierbij verwijderd zodat dat uw echte naaigoed niet wordt beschadigd. spaarzaam smeren met oile Vezels en stof verwijderen 16600 FR Auchan FR Content MSN 5005 1153 final.indb 15316600 FR Auchan FR Content MSN 5005 1153 final.indb 153 29.07.2015 13:43:1829.07.2015 13:43:18154 van 160 Afvoer

VERPAKKING Uw overlock-naaimachine is ter bescherming te- gen transportschade stevig verpakt. Verpakkingen zijn grondstoffen en kunnen worden hergebruikt of terug worden gebracht in de grondstoffenkrin- gloop. MACHINE Gooi de machine aan het einde van de levensduur in geen geval bij het gewone huisvuil. Informeer u over de mogelijkheden voor milieuvriendelijke af- voer. 16600 FR Auchan FR Content MSN 5005 1153 final.indb 15416600 FR Auchan FR Content MSN 5005 1153 final.indb 154 29.07.2015 13:43:1829.07.2015 13:43:18155 van 160 Technische specificaties

Spanning: AC 220 - 240 V~ / 50 Hz Opgenomen vermogen: Totale vermogen: 105 W Motor: 90 W Lamp: 15 W (E14 schroefdraad, max. 15 Watt) Voetstarter: Type: KD 2902 Nominale spanning: 220-240 V~ / 50/60Hz Beschermingsklasse II Aantal draden: 4 of 3 Aantal naalden: 2 of 1 Naaisnelheid: tot 1300 RPM Steekbreedte: 7 mm bij 4 draden 7 mm of 4 mm bij 3 draden Steeklengte: 1,0 - 5 mm Hoogte naaivoet: 4,5 mm Naald: 130/705H Nr. 75 - 100 Afmetingen: ca. 320 mm x 280 mm x 320 mm (B x H x L) Gewicht: ca. 9 kg Technische wijzigingen voorbehouden. 16600 FR Auchan FR Content MSN 5005 1153 final.indb 15516600 FR Auchan FR Content MSN 5005 1153 final.indb 155 29.07.2015 13:43:1829.07.2015 13:43:18156 van 160 Algemene garantievoorwaarden

28. Algemene garantievoorwaarden

28.1. Algemeen De looptijd van de garantie bedraagt 24 maanden en gaat in op de dag van aanko- op van het product. De garantie heeft betrekking op materiaal- en fabricagefouten van allerlei aard die bij normaal gebruik kunnen optreden. Bewaar daarom het originele aankoopbewijs goed. De garantieverlener behoudt zich het recht voor, een reparatie onder garantie of bevestiging van garantie te wei- geren wanneer het recht op garantie niet kan worden aangetoond. Zorg ervoor dat het apparaat op de juiste manier en veilig is verpakt wanneer het moet worden ingezonden. Indien niets anders is aangegeven, draagt de eindgeb- ruiker de kosten en het risico voor de verzending. Voor aanvullend ingezonden ma- teriaal dat geen deel uitmaakt van de oorspronkelijk levering van het product, aan- vaard de garantieverlener geen aansprakelijkheid. Stuur met het ingezonden apparaat een zo gedetailleerd mogelijke beschrijving van de storing mee. Om aanspraak te maken op uw recht op garantie of voordat u het apparaat instuurt, dient u contact op te nemen met de hotline van de garantie- verlener of met de Service Portal. Hier ontvangt u informatie over de verdere stap- pen. Deze garantie heeft geen invloed op uw wettelijke recht op garantie en is onder- worpen aan het geldend recht in het land waarin het apparaat in eerste instantie door een eindgebruiker is aangeschaft.

In geval van een door deze garantie gedekt defect aan uw product garandeert de garantieverlener met deze garantie de reparatie of vervanging van het product. De garantieverlener behoudt zich het recht voor te beslissen over reparatie of vervan- ging. Deze kan daarom naar eigen inzicht beslissen, het ter garantie ingezonden ap- paraat te vervangen door een gelijkwaardig, volledig gereviseerd apparaat van de- zelfde kwaliteit. Er wordt geen garantie gegeven op batterijen of accu‘s en op verbruiksmaterialen, d.w.z. onderdelen die tijdens gebruik van het apparaat regelmatig moeten worden vervangen zoals de projectielamp in een beamer. Een pixelfout (permanent gekleurde, lichte of donkere beeldpunt) is niet zonder meer aan te merken als gebrek. Het exacte aantal toegestane defecte pixels wordt beschreven in de handleiding bij het product. Voor ingebrande beelden op plasma- of lcd-schermen die zijn ontstaan door onjuist gebruik van het apparaat, is de garantieverlener niet aansprakelijk. De exacte han- delswijze voor correct gebruik van een plasma- of een lcd-scherm wordt beschre- ven in de handleiding bij dit product. De garantie geldt niet voor fouten bij de weergave vanaf gegevensdragers met een niet-compatibel formaat of die zijn gemaakt met ongeschikte software. Wanneer tijdens de reparatie wordt vastgesteld dat er sprake is van een fout of sto- 16600 FR Auchan FR Content MSN 5005 1153 final.indb 15616600 FR Auchan FR Content MSN 5005 1153 final.indb 156 29.07.2015 13:43:1929.07.2015 13:43:19157 van 160 Algemene garantievoorwaarden

ring die niet door de garantie wordt gedekt, behoudt de garantieverlener zich het recht voor, na offerte aan de eindgebruiker, de reparatiekosten (materiaal en ar- beidsloon) in rekening te brengen, vermeerderd met een vast bedrag voor verwer- kingskosten. Hierover wordt u als klant vooraf geïnformeerd. De keus om hiermee al dan niet akkoord te gaan ligt bij u.

28.1.2. Uitsluitingen

Voor gebreken en schade die ontstaan door inwerking van buitenaf, onopzettelijke beschadiging, onjuist gebruik, aan het product aangebrachte veranderingen, om- bouw, uitbreidingen, gebruik van vreemde onderdelen, verwaarlozing, virussen of softwarefouten, onjuist transport, ongeschikte verpakking of verlies bij retourzen- ding van het product kan de garantieverlener niet aansprakelijk worden gesteld. Het recht op garantie vervalt wanneer de storing aan het apparaat is ontstaan door onderhoud of reparatie die is uitgevoerd door iemand anders dan een door de ga- rantieverlener geautoriseerde servicepartner. De garantie vervalt ook wanneer sti- ckers of serienummers van het apparaat of onderdelen van het apparaat worden gewijzigd of onherkenbaar worden gemaakt.

28.1.3. Service Hotline

Vóór inzending van het apparaat aan de garantieverlener, moet u via de Service Hotline of de Service Portal contact met ons opnemen. U ontvangt dan verdere in- formatie over de juiste manier om aanspraak te maken op uw garantie. Voor het gebruik van de Hotline worden mogelijk kosten in rekening gebracht. De Service Hotline vormt geen vervanging voor de scholing van de gebruiker op het gebied van soft- en hardware, het raadplegen van de handleiding of gebruik van producten van derden. 28.2. Bijzondere garantiebepalingen voor pc‘s, notebooks, pocket-pc‘s (PDA‘s), apparatuur met navigatiefunctie (PNA), telefoontoestellen, mobiele telefoons en apparaten met opslagfunctie Wanneer een van de meegeleverde opties (zoals geheugenkaarten etc.) een defect vertoont, heeft u ook hiervoor recht op reparatie of vervanging. De garantie dekt de materiaalkosten en het arbeidsloon voor het herstel van de correcte werking van het betreffende product. Bij gebruik van hardware die niet door de garantieverlener is gefabriceerd of op de markt gebracht, kan het recht op garantie komen te vervallen wanneer de schade aan het product zelf of een van de meegeleverde opties daardoor is ontstaan. Voor de meegeleverde software geldt een beperkte garantie. Dit geldt voor zowel het vooraf geïnstalleerde besturingssysteem als de meegeleverde programma‘s. Met betrekking tot de door de garantieverlener meegeleverde software wordt voor de gegevensdragers en cd-rom‘s waarop deze software wordt geleverd, gegarande- 16600 FR Auchan FR Content MSN 5005 1153 final.indb 15716600 FR Auchan FR Content MSN 5005 1153 final.indb 157 29.07.2015 13:43:1929.07.2015 13:43:19158 van 160 Algemene garantievoorwaarden erd dat deze vrij zijn van materiaal- en fabricagefouten gedurende een periode van 90 dagen na de aanschaf. Bij levering van een defecte gegevensdrager zal de garan- tieverlener de defecte gegevensdrager kosteloos vervangen. Verdergaande aans- praken worden op voorhand uitgesloten. Met uitzondering van de garantie op de gegevensdragers, wordt alle software zonder garantie op gebreken geleverd. Te- vens wordt niet gegarandeerd dat deze software ononderbroken of zonder storin- gen functioneert of aan uw verwachtingen voldoet. Voor het meegeleverde kaart- materiaal bij navigatieapparatuur wordt geen garantie gegeven op volledigheid. Bij reparatie van het product kan het noodzakelijk zijn om alle gegevens van het ap- paraat te wissen. Zorg dat u van alle gegevens op het apparaat een back-up of een kopie maakt voordat u het apparaat inzendt. Er wordt nadrukkelijk op gewezen dat bij reparatie de oorspronkelijke leveringstoestand wordt hersteld. De garantieverle- ner kan niet aansprakelijk worden gesteld voor de kosten van gegevensherstel, der- ving van inkomsten, verlies van gegevens of software, of overige gevolgschade. 28.3. Bijzondere garantievoorwaarden voor reparatie of vervanging op locatie Indien er een recht op reparatie of vervanging op locatie bestaat, gelden voor uw product de bijzondere garantievoorwaarden voor reparatie of vervanging op loca- tie. Voor uitvoering van de reparatie of vervanging op locatie moet u zorgen voor het onderstaande:

• Aan medewerkers van de garantieverlener die zich hiertoe bij u melden, dient onbeperkte, veilige en onmiddellijke toegang tot de apparaten te worden verst- rekt.

• Telecommunicatievoorzieningen die voor deze medewerkers tijdens uitvoering van de opdracht, voor test- en diagnosedoeleinden en voor het herstellen van storingen benodigd zijn, moeten op uw kosten beschikbaar worden gesteld.

• U bent zelf verantwoordelijk voor het herstellen van de eigen gebruikerssoft- ware na uitvoering van de dienstverlening door de garantieverlener.

• U bent zelf verantwoordelijk voor de configuratie en verbinding van eventueel bestaande externe apparatuur na uitvoering van de dienstverlening door de ga- rantieverlener.

• Afspraken voor reparatie of vervanging op locatie kunnen tot maximaal 48 uur voor de afspraak kosteloos worden gewijzigd of afgezegd. Daarna worden de kosten voor een latere of niet uitgevoerde dienstverlening in rekening gebracht. 16600 FR Auchan FR Content MSN 5005 1153 final.indb 15816600 FR Auchan FR Content MSN 5005 1153 final.indb 158 29.07.2015 13:43:1929.07.2015 13:43:19159 van 160 Dienst Adres

21) Hendel voor het optillen van de naaivoet

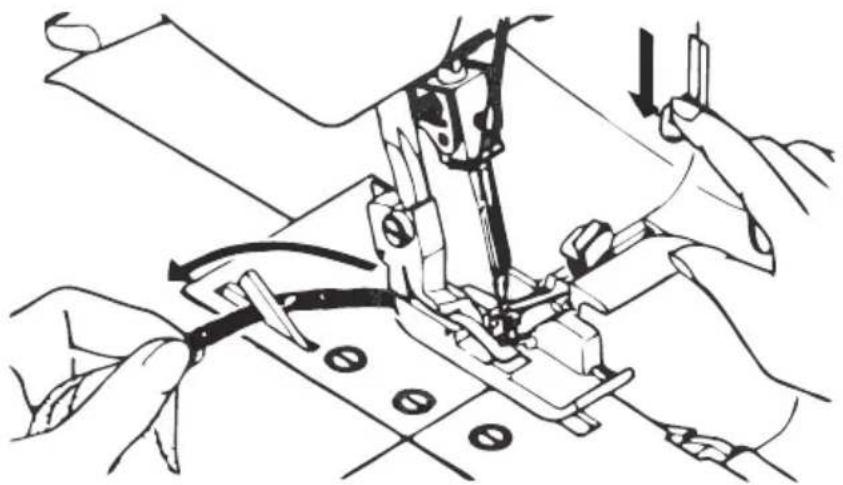

24) Hendel van de draadsnijder
