GEBRUIKSAANWIJZING FS 311 STIHL

76 - 114 Handleiding

1 Met betrekking tot deze handleiding...... 77
2 Veiligheidsaanwijzingen en werktechniek.77
3 Vrijgegeven combinaties van snijgarnituur, beschermkap, aanslag en draagstel...... 88
4 Dubbele handgreep monteren.... 89
5 Gaskabel afstellen.... 91
6 Beschermkappen monteren....91
7 Snijgarnituur monteren....92
8 Brandstof....98
9 Tanken.... 98
10 Dubbele schouderriem omdoen....99

1 Met betrekking tot deze handleiding Nederlands

11 Apparaat uitbalanceren....99
12 Motor starten/afzetten.... 100
13 Apparaat vervoeren.... 102
14 Gebruiksvoorschriften.... 104
15 Luchtfilter vervangen....105
16 Carburateur afstellen.... 105
17 Bougie....105
18 Apparaat opslaan....106
19 Metalen snijgarnituren slijpen.... 106
20 Onderhoud maaikop.... 107
21 Onderhouds- en reinigingsvoorschriften. 108
22 Slijtage minimaliseren en schade voorko- men.... 110
23 Belangrijke componenten.... 111
24 Technische gegevens.... 112
25 Reparatierichtlijnen.... 113
26 Milieuverantwoord afvoeren....113
27 EU-conformiteitsverklaring....113

Geachte cliënt(e),

Het doet ons veel genoegen dat u hebt gekozen voor een kwaliteitsproduct van de firma STIHL.

Dit product werd met moderne productiemethoden en onder uitgebreide kwaliteitscontroles gefabriceerd. Er is ons alles aan gelegen dat u tevreden bent met dit apparaat en er probleemloos mee kunt werken.

Wendt u zich met vragen over uw apparaat tot uw dealer of de importeur.

Met vriendelijke groet,

N.a. 8:11

Dr. Nikolas Stihl

1 Met betrekking tot deze handleiding

1.1 Symbolen

Symbolen die op het apparaat zijn aangebracht worden in deze handleiding toegelicht.

Afhankelijk van het apparaat en de uitrusting kunnen de volgende symbolen op het apparaat zijn aangebracht.

Benzinetank; brandstofmengsel van benzine en motorolie

Decompressieklep bedienen

Geleiding aanzuiglucht: zomerstand

Geleiding aanzuiglucht: winterstand

Handgreepverwarming

1.2 Codering van tekstblokken

WAARSCHUWING

Waarschuwing voor kans op ongevallen en letsel voor personen alsmede voor zwaarwegende materiële schade.

LET OP

Waarschuwing voor beschadiging van het apparaat of afzonderlijke componenten.

1.3 Technische doorontwikkeling

STIHL werkt continu aan de verdere ontwikkeling van alle machines en apparaten; wijzigingen in de leveringsomvang qua vorm, techniek en uitrusting behouden wij ons daarom ook voor.

Aan gegevens en afbeeldingen in deze handleiding kunnen dan ook geen aanspraken worden ontleend.

2 Veiligheidsaanwijzingen en werktechniek

Speciale veiligheidsmaatregelen zijn nodig bij het werken met dit motorapparaat, omdat er met een zeer hoog toerental van het snijgarnituur wordt gewerkt.

De gehele gebruiksaanwijzing voor de eerste ingebruikneming aandachtig doorlezen en voor later gebruik goed opbergen. Het veronachtzamen van de gebruiksaanwijzing kan tot levensgevaarlijke situaties leiden.

De nationale veiligheidsvoorschriften, bijv. van beroepsgroepen, sociale instanties, arbeidsinspectie en andere in acht nemen.

Wie voor het eerst met het motorapparaat werkt: door de verkoper of door een andere deskundige laten uitleggen hoe men hiermee veilig kan werken – of deelnemen aan een cursus.

Minderjarigen mogen niet met het motorapparaat werken – behalve jongeren boven de 16 jaar, die onder toezicht leren met het apparaat te werken.

Kinderen, dieren en toeschouwers op afstand houden.

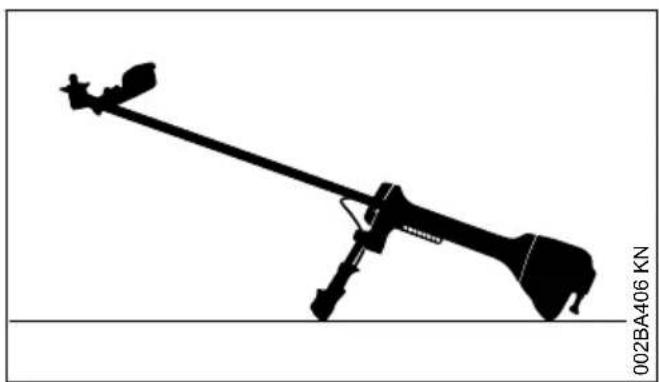

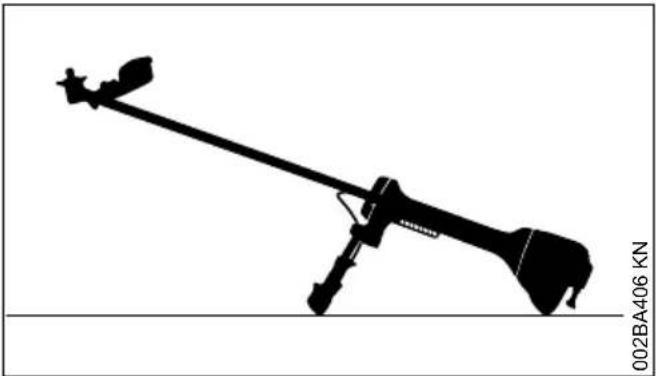

Als het motorapparaat niet wordt gebruikt, het apparaat zo neerleggen dat niemand in gevaar kan worden gebracht. Het motorapparaat zo opbergen dat onbevoegden er geen toegang toe hebben.

De gebruiker is verantwoordelijk voor ongevallen die andere personen of hun eigendommen overkomen, resp. voor de gevaren waaraan deze worden blootgesteld.

Het motorapparaat alleen meegeven of uitlenen aan personen die met dit model en het gebruik ervan vertrouwd zijn – altijd de gebruiksaanwijzing meegeven.

Het gebruik van geluid producerende motorapparaten kan door nationale en ook plaatselijke, lokale voorschriften tijdelijk worden beperkt.

Wie met het apparaat werkt moet goed uitgerust en gezond zijn en een goede lichamelijke conditie hebben.

Wie zich om gezondheidsredenen niet mag inspannen, moet zijn arts raadplegen of het werken met een motorapparaat mogelijk is.

Alleen voor dragers van een pacemaker: het ontstekingsmechanisme van dit apparaat genereert een zeer gering elektromagnetisch veld. Beïnvloeding van enkele typen pacemakers kan niet geheel worden uitgesloten. Ter voorkoming van gezondheidsrisico's adviseert STIHL de behandelend arts en de fabrikant van de pacemaker te raadplegen.

Na gebruik van alcohol, medicijnen die het reactievermogen beïnvloeden of drugs mag niet met het motorapparaat worden gewerkt.

Het motorapparaat – afhankelijk van het gemonteerde snijgarnituur – alleen gebruiken voor het maaien van gras of het knippen van wildgroei, struiken, struikgewas, bosschages, kleine bomen of dergelijke.

Voor andere doeleinden mag het motorapparaat niet worden gebruikt – kans op ongelukken!

Alleen die snijgarnituren of toebehoren monteren die door STIHL voor dit motorapparaat zijn vrijgegeven of technisch gelijkwaardige onderdelen. Bij vragen hierover contact opnemen met een geautoriseerde dealer. Alleen hoogwaardig gereedschap of toebehoren monteren. Als dit wordt nagelaten is er kans op ongelukken of schade aan het motorapparaat.

STIHL adviseert origineel STIHL gereedschap en toebehoren te monteren. Deze zijn qua eigenschappen optimaal op het product en de eisen van de gebruiker afgestemd.

Geen wijzigingen aan het apparaat aanbrengen – uw veiligheid kan hierdoor in gevaar worden gebracht. Voor persoonlijke en materiële schade die door het gebruik van niet-vrijgegeven aanbouwapparaten wordt veroorzaakt, is STIHL niet aansprakelijk.

Voor het reinigen van het apparaat geen hoge- drukreiniger gebruiken. Door de harde waters- traal kunnen onderdelen van het apparaat wor- den beschadigd.

De beschermkap van het motorapparaat kan de gebruiker niet tegen alle voorwerpen (stenen, glas, draad enz.) beschermen die door het snijgarnituur worden weggeslingerd. Deze voorwerpen kunnen ergens afketsen en vervolgens de gebruiker treffen.

2.1 Kleding en uitrusting

De voorgeschreven kleding en uitrusting dragen.

De kleding moet doelmatig zijn en mag tijdens het werk niet hinderen. Nauwsluitende kleding – combipak, geen stofjas

Geen kleding dragen waarmee men aan takken, struiken of de bewe- gende delen van het apparaat kan blijven haken. Ook geen sjaal, das en sieraden dragen. Lang haar in een paardenstaart binden en dusdanig vastmaken, dat het zich boven de schouders bevindt.

Veiligheidslaarzen met een stroeve, slipvrije zool en stalen neus dragen.

Alleen bij gebruik van maaikoppen zijn als alternatief stevige schoenen met stroeve, slipvrije zool toegestaan.

WAARSCHUWING

Om de kans op oogletsel te reduceren een nauw aansluitende veiligheidsbril volgens de norm EN 166 dragen. Erop letten dat de veiligheidsbril goed zit.

Een gelaatsbeschermer dragen en erop letten dat deze goed zit. Een gelaatsbeschermer alleen biedt onvoldoende bescherming voor de ogen.

"Persoonlijke" gehoorbescherming dragen – zoals bijv. oorkappen.

Veiligheidshelm dragen bij het opschonen, in hoog struikgewas en bij gevaar door vallende takken.

Robuuste werkhandschoenen van slijtvast materiaal dragen (bijv. leer).

STIHL biedt een omvangrijk programma aan persoonlijke beschermuitrusting.

2.2 Motorapparaat vervoeren

002BA079 KN

Altijd de motor afzetten.

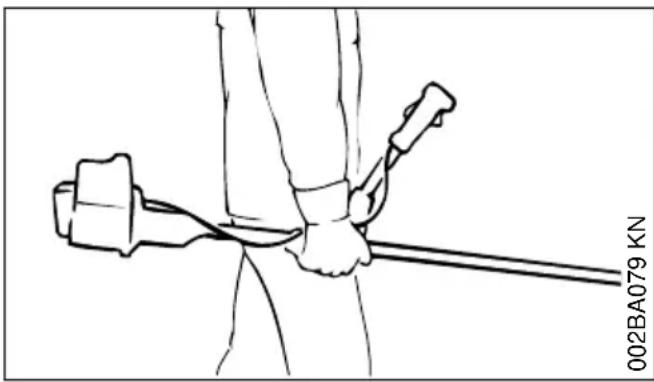

Het motorapparaat hangend aan het draagstel of uitgebalanceerd aan de steel/maaiboom dragen.

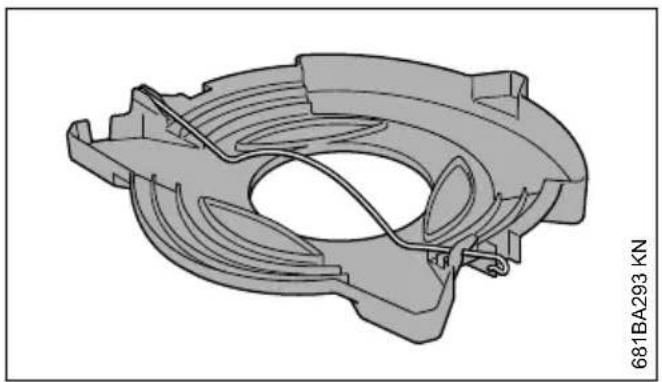

Metalen snijgarnituren met behulp van een transportbeschermkap tegen onbedoeld contact beveiligen, ook bij het vervoer over korte afstanden – zie ook "Apparaat vervoeren".

Hete machineonderdelen en de aan- drijfkop/het aandrijfmechanisme niet aanraken – kans op brandwonden!

In auto's: het motorapparaat tegen omvallen, beschadiging en tegen het weglekken van benzine beveiligen.

2.3 Tanken

Benzine is bijzonder licht ontvlambaar – uit de buurt blijven van open vuur – geen benzine morsen – niet roken.

Voor het tanken de motor afzetten.

Niet tanken zolang de motor nog heet is – de benzine kan overstromen – brandgevaar!

De tankdop voorzichtig losdraaien, zodat de heersende overdruk zich langzaam kan afbouwen en er geen benzine uit de tank kan spuiten.

Uitsluitend op een goed geventileerde plek tanken. Als er benzine werd gemorst, het motorapparaat direct schoonmaken – de kleding niet in aanraking laten komen met de benzine, anders direct andere kleding aantrekken.

Na het tanken de tankdop zo vast mogelijk aandraaien.

Hierdoor wordt het risico verkleind dat de tank-dop door de motortrillingen losloopt en er benzine wegstroomt.

Op lekkages letten – als er benzine naar buiten stroomt, de motor niet starten –levensgevaar door verbranding!

2.4 Voor het starten

Het motorapparaat op technisch goede staat controleren – het desbetreffende hoofdstuk in de gebruiksaanwijzing in acht nemen:

• Het brandstofsysteem op lekkage controleren, vooral de zichtbare onderdelen zoals bijv. de tankdop, slangaansluitingen, hand-benzine-pomp (alleen bij motorapparaten met hand-benzinepomp). Bij lekkages of beschadiging de motor niet starten – brandgevaar! Het apparaat voor de ingebruikneming door een geautoriseerde dealer laten repareren
• De combinatie van snijgarnituur, beschermkap, handgreep en draagstel/draagriem moet zijn goedgekeurd, alle onderdelen correct gemonteerd
• De stopschakelaar moet gemakkelijk kunnen worden ingedrukt
• De chokeknop, de gashendelblokkering en de gashendel moeten goed gangbaar zijn - de gashendel moet automatisch in de stationaire stand terugveren. Vanuit de standen en van de chokeknop moet deze bij het gelijktijdig indrukken van de gashendelblokkering en de gashendel terugveren in de werkstandI

Nederlands 2 Veiligheidsaanwijzingen en werktechniek

• Bougiesteker op vastzitten controleren – bij een loszittende steker kunnen vonken ontstaan, hierdoor kan het vrijkomende benzineluchtmengsel ontbranden – brandgevaar!
• Snijgarnituur of aanbouwgereedschap: correcte montage: staat en vastzitten
• Veiligheidsinrichtingen (bijv. beschermkap voor snijgarnituur, draaischotel) op beschadigingen, resp. slijtage controleren. Beschadigde onderdelen vervangen. Het apparaat niet met een beschadigde beschermkap of een versleten draaischotel (als het opschrift en de pijlen niet meer duidelijk zichtbaar zijn) gebruiken
• Geen wijzigingen aan de bedieningselementen en de veiligheidsinrichtingen aanbrengen
• De handgrepen moeten schoon en droog, vrij van olie en vuil zijn - belangrijk voor een veilige bediening van het motorapparaat

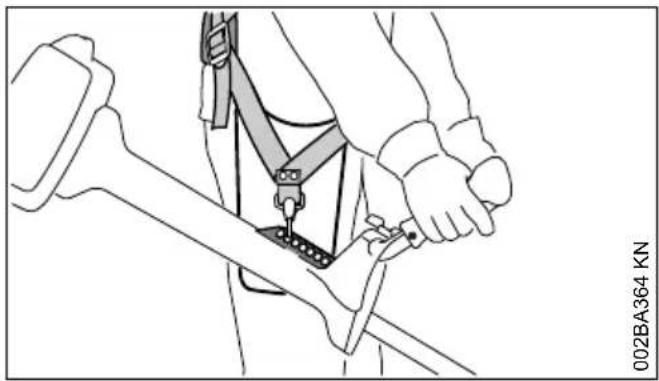

• De draagriem en de handgreep(-grepen) overeenkomstig de lichaamslengte instellen. Zie hoofdstuk "Draagriem omdoen" - "Apparaat uitbalanceren"

Het motorapparaat mag alleen in technisch goede staat worden gebruikt – kans op ongelukken!

Voor noodgevallen bij gebruik van draagriemen: het snel loskoppelen en neerzetten van het apparaat oefenen. Tijdens het oefenen het apparaat niet op de grond gooien, om beschadigingen te voorkomen.

2.5 Motor starten

Minstens op 3 m van de plek waar werd getankt – niet in een afgesloten ruimte.

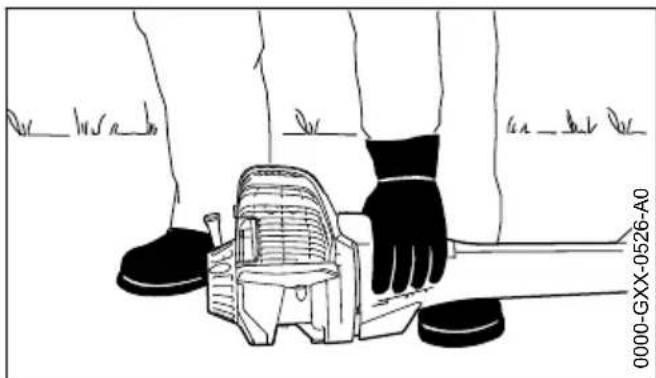

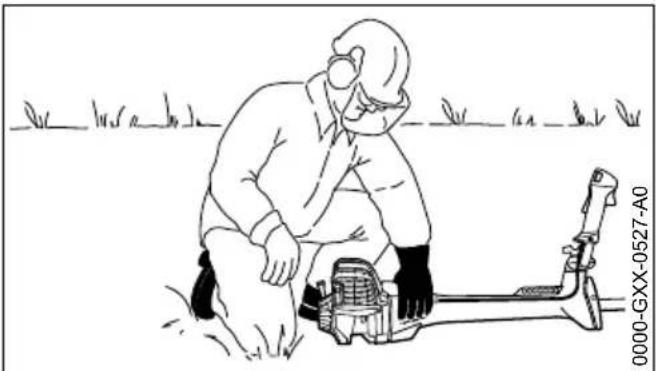

Alleen op een vlakke ondergrond, een stabiele en veilige houding aannemen, het motorapparaat goed vasthouden – het snijgarnituur mag geen voorwerpen en ook de grond niet raken, omdat dit tijdens het starten kan meedraaien.

Het motorapparaat wordt slechts door één persoon bediend – geen andere personen binnen een straal van 15 m dulden – ook niet tijdens het starten – kans op letsel – door weggeslingerde voorwerpen!

Contact met het snijgarnituur voorkomen – kans op letsel!

De motor niet 'los uit de hand' starten – starten zoals in de handleiding staat beschreven. Het snijgarnituur draait nog even door nadat de gashendel wordt losgelaten – naloopeffect!

Stationair toerental controleren: het snijgarnituur moet bij stationair toerental – bij losgelaten gas-hendel – stilstaan.

Licht ontvlambare materialen (bijv. houtspanen, boomschors, droog gras, benzine) uit de buurt van de hete uitlaatgassen en de hete uitlaatdemper houden – brandgevaar!

2.6 Apparaat vasthouden en bedie- nen

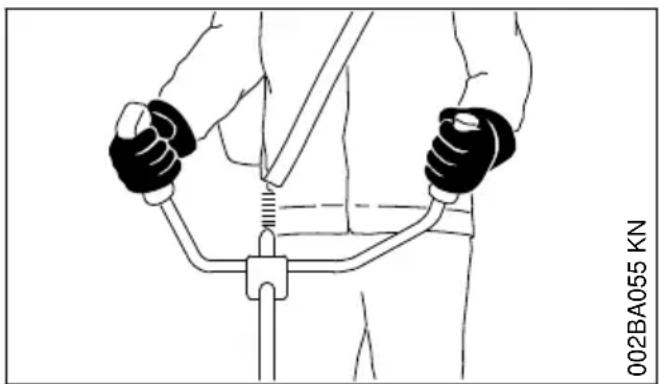

Het motorapparaat altijd met beide handen op de handgrepen vasthouden.

Altijd voor een stabiele en veilige houding zorgen.

Rechterhand op de bedieningshandgreep, linker-hand op de handgreep op de steel.

2.7 Tijdens de werkzaamheden

Altijd voor een stabiele en veilige houding zorgen.

Bij dreigend gevaar, resp. in geval van nood direct de motor afzetten – stopschakelaar indrukken.

Binnen een brede straal van de plek waar wordt gewerkt, bestaat door de weggeslingerde voorwerpen kans op ongevallen, daarom mogen er zich binnen een straal van 15 m geen andere personen ophouden. Deze afstand ook ten opzichte van andere objecten (auto's, ruiten) aanhouden – kans op materiële schade! Ook op een afstand van meer dan 15 m kan gevaar niet geheel worden uitgesloten.

Op een correct stationair toerental letten, zodat het snijgarnituur na het loslaten van de gashendel niet meer draait.

Regelmatig de instelling van het stationair toerental controleren, resp. corrigeren. Als het snijgarnituur bij stationair toerental toch meedraait,

het stationair toerental door een geautoriseerde dealer laten repareren. STIHL adviseert de STIHL dealer.

Let op bij gladheid, regen, sneeuw, op hellingen, in oneffen terrein enz. – kans op uitglijden!

Op obstakels letten: boomstronken, wortels – struikelgevaar!

Alleen staand op de grond werken, nooit op onstabiele plaatsen, nooit op een ladder of vanaf een hoogwerker.

Bij gebruik van gehoorbeschermers moet extra omzichtig en bedachtzaam worden gewerkt – omdat geluiden die op gevaar wijzen (schreeuwen, alarmsignalen e.d.) minder goed hoorbaar zijn.

Op tijd rustpauzes nemen om vermoeidheid en uitputting te voorkomen – kans op ongelukken!

Rustig en met overleg werken – alleen bij voldoende licht en goed zicht. Voorzichtig werken, anderen niet in gevaar brengen.

Het motorapparaat produceert giftige uitlaatgassen, zodra de motor draait. Deze gassen kunnen geurloos en onzichtbaar zijn en onverbrande koolwaterstoffen en benzol bevatten. Nooit in afgesloten of slecht geventileerde ruimtes met het motorapparaat werken – ook niet met apparaten voorzien van katalysator.

Bij het werken in greppels, slenken of op plaatsen met weinig ruimte, steeds voor voldoende luchtventilatie zorgen – levensgevaar door vergiftiging!

Bij misselijkheid, hoofdpijn, gezichtsstoornissen (bijv. kleiner wordend blikveld), gehoorverlies, duizeligheid, afnemende concentratie, de werkzaamheden direct onderbreken – deze symptomen kunnen onder andere worden veroorzaakt door een te hoge uitlaatgasconcentratie – kans op ongelukken!

Geluidsoverlast en uitlaatgasemissie zo veel mogelijk beperken – de motor niet onnodig laten draaien, alleen gas geven tijdens het werk.

Niet roken tijdens het gebruik en in de directe omgeving van het motorapparaat – brandgevaar! Uit het brandstofsysteem kunnen ontvlambare benzinedampen ontsnappen.

Tijdens het werk vrijkomend(e) stof, dampen en rook kunnen schadelijk zijn voor de gezondheid. Bij sterke stof- of rookontwikkeling ademhalingsbescherming dragen.

Als het motorapparaat niet volgens voorschrift (bijv. door geweld van buitenaf, door stoten of vallen) werd uitgeschakeld, voor het opnieuw in gebruik nemen beslist controleren of dit in goede staat verkeert – zie ook "Voor het starten".

Vooral op lekkage van het brandstofsysteem en de goede werking van de veiligheidsinrichtingen letten. Motorapparaten die niet meer bedrijfszeker zijn, in geen geval verder gebruiken. In geval van twijfel contact opnemen met een geautoriseerde dealer.

Niet in de startgasstand werken – het motortoe- rental is bij deze stand van de gashendel niet regelbaar.

Nooit zonder de op het apparaat en het snijgarnituur afgestemde beschermkap werken – kans op letsel door weggeslingerde voorwerpen!

Terrein controleren: vaste voorwerpen – stenen, metalen delen of iets dergelijks kunnen worden weggeslingerd – ook meer dan 15 m – kans op letsel! – En deze kunnen het snijgar-nituur alsmede objecten (zoals bijv. geparkeerde auto's, ruiten) beschadigen (materiële schade).

Bijzonder voorzichtig werken in onoverzichtelijk, dichtbegroeid terrein.

Tijdens het maaien in hoog struikgewas, onder bosjes en heggen: werkhoogte met het snijgarnituur minimaal 15 cm – dieren niet in gevaar brengen.

Voor het achterlaten van het apparaat – motor afzetten.

Het snijgarnituur regelmatig, met korte tussenpozen en bij merkbare wijzigingen direct controle- ren:

• Motor uitschakelen, apparaat stevig vasthouden, snijgarnituur tot stilstand laten komen
• Op goede staat en vastzitten controleren, op scheurvorming letten
  – Scherpte controleren
• Beschadigde of botte snijgarnituren direct vervangen, ook bij zeer kleine haarscheurtjes

Snijgarnituuropname regelmatig ontdoen van gras en struikgewas – verstoppingen in het gedeelte van het snijgarnituur of de beschermkap verwijderen.

Voor het vervangen van het snijgarnituur de motor afzetten – kans op letsel!

De aandrijfkop/het aandrijfmechanisme wordt tijdens het gebruik heet. De aandrijfkop niet aanraken – kans op verbranding!

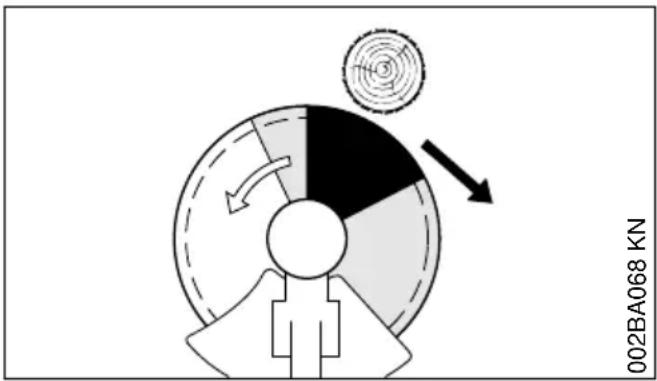

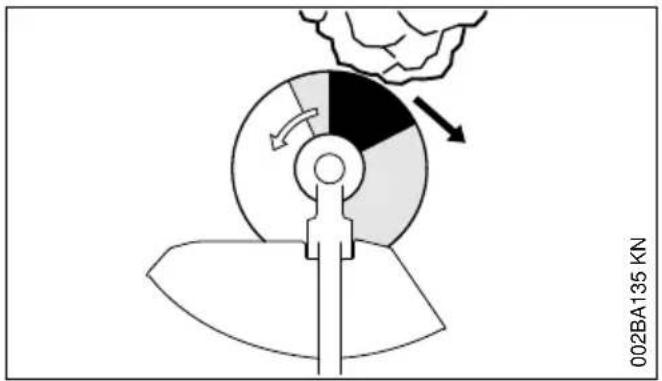

Wanneer een roterend metalen snijgarnituur een steen of ander hard voorwerp raakt, kan er vonkvorming ontstaan die onder bepaalde omstandigheden licht ontvlambare stoffen tot ontbranding kan brengen. Ook droge planten en struikgewas zijn licht ontvlambaar, met name tijdens hete, droge weersomstandigheden. Wanneer er brandgevaar bestaat, metalen snijgarnituur niet gebruiken in de buurt van licht ontvlambare stoffen, droge planten of struiken. Absoluut bij de verantwoordelijke bosbeheerinstantie informeren of er brandgevaar bestaat.

2.8 Gebruik van maaikoppen

Beschermkap voor snijgarnituur uitbreiden met de aanbouwdelen die in de gebruiksaanwijzing staan vermeld.

Alleen beschermkap met correct gemonteerd mes gebruiken, zodat de maaidraad beperkt blijft tot de toegestane lengte.

Voor het nastellen van de maaidraad bij met de hand nastelbare maaikoppen beslist de motor afzetten – kans op letsel!

Verkeerd gebruik met te lange maaidraden verlaagt het werktoerental van de motor. Dit leidt, door het constant slippen van de koppeling, tot oververhitting en tot beschadiging van belangrijke delen (bijv. koppeling, en delen van de kunststof behuizing) – bijv. door het bij stationair toerental meedraaiende snijgarnituur – kans op letsel!

2.9 Gebruik van metalen snijgarnituren

STIHL adviseert originele STIHL metalen snijgar-nituren te gebruiken. Deze zijn qua eigenschappen optimaal op het apparaat en de eisen van de gebruiker afgestemd.

Metalen snijgarnituren draaien zeer snel. Hierbij ontstaan krachten die op het apparaat, het snijgarnituur zelf en op het maaigoed werken.

Metalen snijgarnituren moeten regelmatig volgens voorschrift geslepen worden.

Ongelijkmatig geslepen metalen snijgarnituren veroorzaken een onbalans die voor extreme belasting van het apparaat kunnen zorgen – kans op breuk!

Botte of verkeerd geslepen snijkanten kunnen leiden tot een hogere belasting van het metalen snijgarnituur – kans op letsel door gescheurde of gebroken delen!

Metalen snijgarnituur na elk contact met harde voorwerpen (bijv. stenen, rotsblokken, metalen delen) controleren (bijv. op scheurtjes en vervormingen). Bramen en andere zichtbare materiaalopeenhopingen moeten worden verwijderd, omdat zij bij verder gebruik op elk moment los zouden kunnen laten en worden weggeslingerd – kans op letsel!

Beschadigd of ingescheurd snijgarnituur niet meer gebruiken en niet repareren - hetzij door lassen of richten - vormverandering (onbalans).

Deeltjes of brokstukken kunnen loskomen en met hoge snelheid de gebruiker of derden treffen – ernstig letsel!

Om de genoemde gevaren die optreden tijdens het gebruik van een metalen snijgarnituur, te verkleinen, mag het gebruikte metalen snijgarnituur in geen geval een te grote diameter hebben. Het mag niet te zwaar zijn. Het moet gemaakt zijn van materialen van toereikende kwaliteit en een geschikte geometrie (vorm, dikte) hebben.

Een niet door STIHL geproduceerd metalen snijgarnituur mag niet zwaarder, niet dikker zijn, geen andere vorm hebben en qua diameter niet groter zijn dan het grootste, voor dit motorapparaat vrijgegeven metalen STIHL snijgarnituur – kans op letsel!

2.10 Trillingen

Langdurig gebruik van het motorapparaat kan leiden tot door trillingen veroorzaakte doorbloedingsstoornissen aan de handen ("witte vingers").

Een algemeen geldende gebruiksduur kan niet worden vastgesteld, omdat deze van meerdere factoren afhankelijk is.

De gebruiksduur wordt verlengd door:

- Bescherming van de handen (warme handschoenen)

- Rustpauzes

De gebruiksduur wordt verkort door:

- Bijzondere persoonlijke aanleg voor slechte doorbloeding (kenmerk: vaak koude vingers, kriebelen)

– Lage buitentemperaturen

- De mate van kracht uitgeoefend door de handen (stevig beetpakken beïnvloedt de doorbloeding nadelig)

Bij regelmatig, langdurig gebruik van het apparaat en bij het herhaald optreden van de betreffende symptomen (bijv. vingers kriebelen) wordt een medisch onderzoek geadviseerd.

2.11 Onderhoud en reparaties

Het motorapparaat regelmatig onderhouden. Alleen die onderhouds- en reparatiewerkzaamheden uitvoeren die in de handleiding staan beschreven. Alle andere werkzaamheden laten uitvoeren door een geautoriseerde dealer.

STIHL adviseert onderhouds- en reparatiewerkzaamheden alleen door de STIHL dealer te laten uitvoeren. De STIHL dealers nemen regelmatig deel aan scholingen en ontvangen Technische informaties.

Alleen hoogwaardige onderdelen monteren. Als dit wordt nagelaten is er kans op ongelukken of schade aan het apparaat. Bij vragen contact opnemen met een geautoriseerde dealer.

STIHL adviseert originele STIHL onderdelen te monteren. Deze zijn qua eigenschappen optimaal op het apparaat en de eisen van de gebruiker afgestemd.

Bij reparatie-, onderhouds- en reinigingswerkzaamheden altijd de motor afzetten en de bougiesteker lostrekken – kans op letsel door het onbedoeld starten van de motor! – Uitzondering: afstelling carburateur en stationair toerental.

De motor mag bij een losgetrokken bougiesteker of bij een losgedraaide bougie niet met behulp van het startmechanisme worden getornd – brandgevaar door ontstekingsvonken buiten de cilinder!

Het motorapparaat niet in de nabijheid van open vuur onderhouden en opslaan – brandgevaar door de brandstof!

De tankdop regelmatig op lekkage controleren.

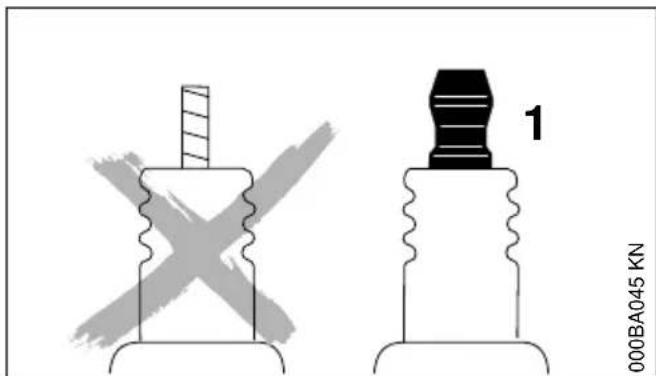

Alleen in goede staat verkerende, door STIHL vrijgegeven bougies – zie "Technische gegevens" – monteren.

Bougiekabel controleren (goede isolatie, vaste aansluiting).

Controleer of de uitlaatdemper in een goede staat verkeert.

Niet met een defecte of zonder uitlaatdemper werken – brandgevaar! – Gehoorschade!

De hete uitlaatdemper niet aanraken – gevaar voor brandwonden!

De staat van de antivibratie-elementen beïnvloedt het trillingsgedrag – de antivibratie-elementen regelmatig controleren.

2.12 Symbolen op de beschermkappen

Een pijl op de beschermkap voor het snijgarnituur geeft de draairichting van het snijgarnituur aan.

Enkele van de volgende symbolen zijn aangebracht op de buitenzijde van de beschermkap en verwijzen naar de vrijgegeven combinatie snijgarnituur/beschermkap.

De beschermkap mag samen met maaikoppen worden gebruikt.

De beschermkap mag samen met grassnijbladen worden gebruikt.

De beschermkap mag samen met slagmessen worden gebruikt.

De beschermkap mag samen met hakselmessen worden gebruikt.

De beschermkap mag niet in combinatie met maaikoppen worden gebruikt.

De beschermkap mag niet in combinatie met grassnijbladen worden gebruikt.

De beschermkap mag niet in combinatie met slagmessen worden gebruikt.

De beschermkap mag niet in combinatie met hakselmessen worden gebruikt.

De beschermkap mag niet in combinatie met cirkelzaagbladen worden gebruikt.

2.13 Draagstel

Het draagstel behoort tot de leveringsomvang of is als speciaal toebehoren leverbaar.

▶ Draagstel gebruiken
- Het motorapparaat met draaiende motor aan de draagriem vasthaken

Grassnijbladen, slagmessen en hakselmessen moeten in combinatie met een draagstel (dubbel draagstel) worden gebruikt!

Cirkelzaagbladen moeten in combinatie met een dubbel draagstel met snelsluiting worden gebruikt!

2.14 Maaikop met maaidraad

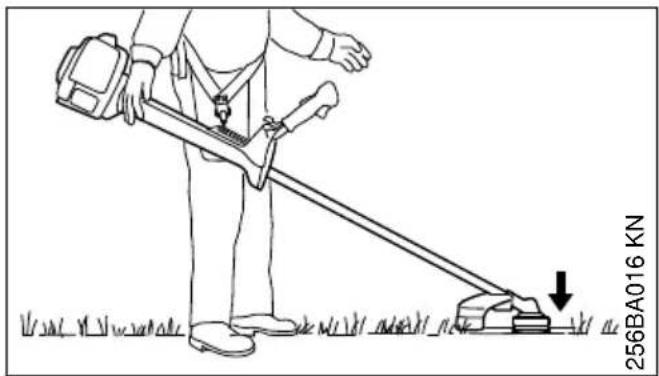

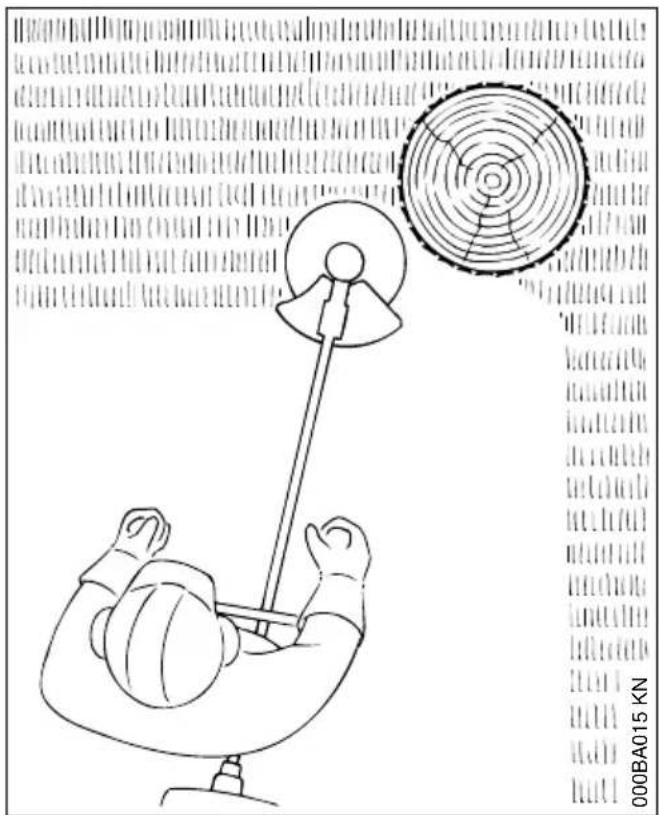

Voor soepel 'maaigedrag' – voor nauwkeurig maaien, zelfs van onregelmatige grasranden rondom bomen, heiningpalen etc. – geringe beschadiging van de boomschors.

Tot de leveringsomvang van de maaikop behoort een bijlage. De maaikop alleen volgens de gegevens in de bijlage uitrusten met maaidraden.

De maaidraden niet vervangen door metaaldraad of andere soorten draden – kans op letsel!

2.15 STIHL DuroCut

Op de slijtagemarkeringen letten!

681BA209 KN

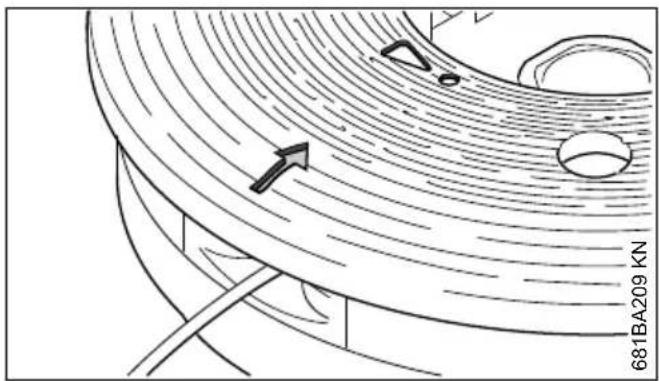

Als een op de beschermkap van de DuroCut als uitroepteken gevormde slijtagemarkering zichtbaar wordt, de DuroCut niet meer gebruiken, anders is de kans aanwezig dat de maaikop wordt beschadigd.

De versleten beschermkap vervangen door een nieuwe beschermkap.

Tot de leveringsomvang van de maaikop behoren de bijlagen. De maaikop alleen volgens de gegevens in de bijlagen uitrusten met maaidra-den.

In plaats van de maaidraad geen metaaldraad of ander draad gebruiken – kans op letsel!

2.16 Maaikop met kunststof messen - STIHL PolyCut

Voor het maaien van niet-afgezette grasvelden (zonder palen, omheiningen, bomen en vergelijkbare obstakels).

Op de slijtage-indicatoren letten!

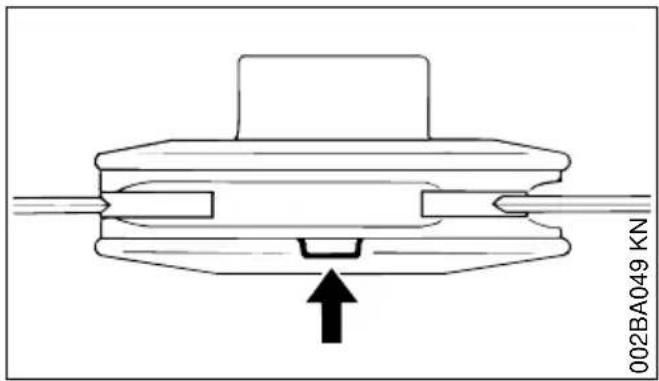

Als van de maaikop PolyCut een van de markeringen aan de onderzijde is doorgebroken (pijl): de maaikop niet meer gebruiken en vervangen door een nieuwe! Kans op letsel door contact met de weggeslingerde gereedschapdelen!

Beslist de onderhoudsvoorschriften voor de maaikop PolyCut in acht nemen!

In plaats van met kunststof messen kan de maai-kop PolyCut ook worden uitgerust met maaidra-den.

Tot de leveringsomvang van de maaikop behoren de bijlagen. De maaikop alleen volgens de gegevens in de bijlagen uitrusten met kunststof messen of maaidraden.

WAARSCHUWING

In plaats van de maaidraad geen metaaldraad of ander draad gebruiken – kans op letsel!

2.17 Kans op terugslag bij metalen snijgarnituren

WAARSCHUWING

Bij gebruik van metalen snijgarnituren bestaat de kans op terugslag als het snijgarnituur een vast obstakel (boomstam, tak, boomstronk, steen of iets dergelijks) raakt. Het apparaat wordt hierbij teruggeslingerd – tegen de draairichting van het snijgarnituur in.

002BA135 KN

Er is een hogere kans op terugslag als het snijgarnituur in de zwarte sector een obstakel raakt.

2.18 Grassnijblad

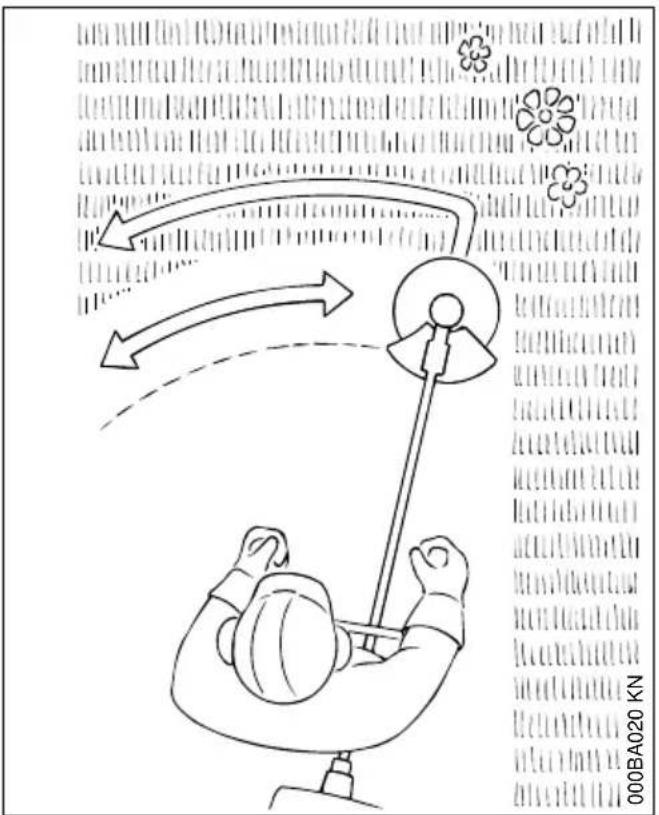

000BA020 KN

Alleen voor gras en onkruid – met het apparaat net als met een zeis werken.

WAARSCHUWING

Bij onjuist gebruik kan het grassnijblad worden beschadigd – kans op letsel door weggeslingerde onderdelen!

Het grassnijblad, als het merkbaar bot is geworden volgens voorschrift slijpen.

2.19 Slagmessen

Voor het maaien van vervilt gras, het snoeien van wildgroei en struikgewas en het opschonen van jonge aanplant met een maximale stamdia-

Nederlands 2 Veiligheidsaanwijzingen en werktechniek

meter van 2 cm – geen dikkere stammen zagen – kans op ongevallen!

002BA355 KN

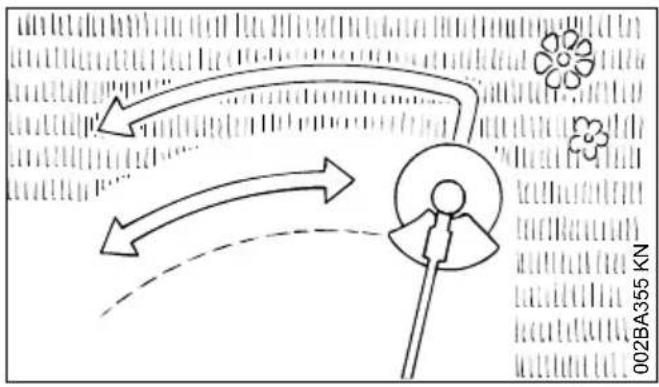

Bij het maaien van gras en het opschonen van jonge aanplant met het apparaat net als met een zeis, vlak boven de grond, werken.

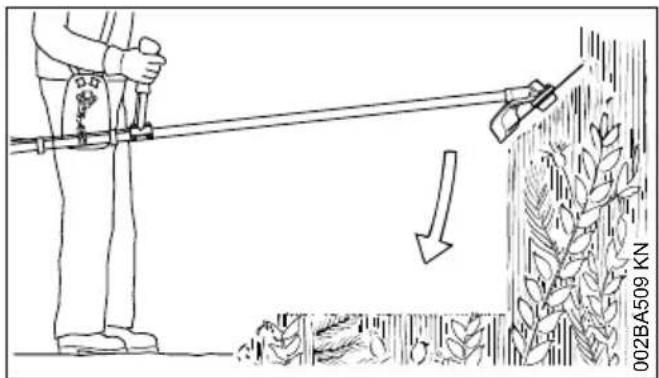

Voor het snoeien van wildgroei en struikgewas het slagmes van bovenaf in de plant 'steken' – het snijgoed wordt verhakseld – hierbij het snijgarnituur niet boven heuphoogte houden.

Bij deze werktechniek moet uiterst voorzichtig te werk worden gegaan. Hoe groter de afstand van het snijgarnituur ten opzichte van de grond, des te groter is het risico dat er materiaal opzij wordt geslingerd – kans op letsel!

Attentie! Bij onjuist gebruik kan het slagmes worden beschadigd – kans op letsel door weggeslingerde delen!

Om de kans op ongelukken te reduceren, het volgende beslist in acht nemen:

• Contact met stenen, metalen voorwerpen en dergelijke voorkomen
• Geen hout of struikgewas met een diameter van meer dan 2 cm doorsnijden (zagen) – voor grotere diameters gebruikmaken van een cirkelzaagblad
• Het slagmes regelmatig op beschadigingen controleren – een beschadigd slagmes niet verder gebruiken
• Het slagmes regelmatig en als het merkbaar bot is geworden volgens voorschrift slijpen en

- indien nodig - balanceren (STIHL adviseert dit door de STIHL dealer te laten uitvoeren)

2.20 Hakselmes

Voor het uitdunnen en verhakselen van taai, vervilt gras, wildgroei en struikgewas.

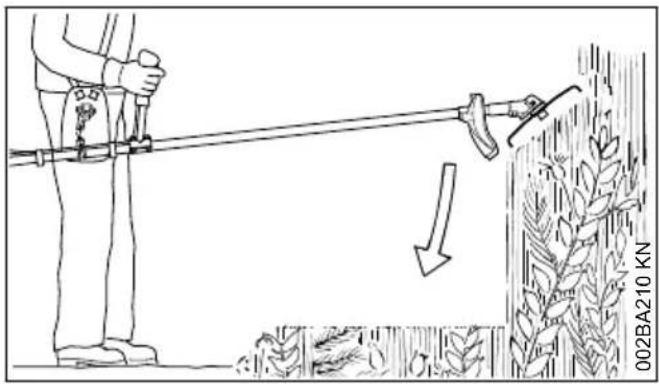

002BA210 KN

Voor het snoeien en versnipperen van wildgroei en struikgewas het hakselmes van bovenaf in de plant 'steken' – het snijgoed wordt verhakseld – hierbij het snijgarnituur niet boven heuphoogte houden.

Bij deze werktechniek moet uiterst voorzichtig te werk worden gegaan. Hoe groter de afstand van het snijgarnituur ten opzichte van de grond, des te groter is het risico dat er materiaal opzij wordt geslingerd – kans op letsel!

Attentie! Bij misbruik kan het hakselmes worden beschadigd – kans op letsel door weggeslingerde onderdelen!

Om de kans op ongelukken te reduceren, het volgende beslist in acht nemen:

• Contact met stenen, metalen voorwerpen en dergelijke voorkomen
• Geen hout of struikgewas met een diameter van meer dan 2 cm doorsnijden (zagen) – voor grotere diameters gebruikmaken van een cirkelzaagblad
• Het hakselmes regelmatig op beschadigingen controleren – een beschadigd hakselmes niet verder gebruiken
• Het hakselmes regelmatig en bij merkbaar bot worden volgens voorschrift slijpen en - indien nodig - balanceren (STIHL adviseert dit door de STIHL dealer te laten uitvoeren)

2.21 Cirkelzaagblad

Voor het zagen van struiken en bomen:

Tot een stamdiameter van 4 cm in combinatie met motorzeisen

Tot een stamdiameter van 7 cm in combinatie met bosmaaiers.

2 Veiligheidsaanwijzingen en werktechniek Nederlands

Het beste zaagresultaat wordt bereikt met vol gas en een gelijkmatige aanzetdruk.

Cirkelzaagbladen alleen met een bij de diameter van het snijgarnituur passende aanslag gebruiken.

WAARSCHUWING

Contact van het cirkelzaagblad met stenen en de grond beslist voorkomen – kans op scheurvorming. Het cirkelzaagblad bijtijds en volgens voorschrift slijpen – botte tanden kunnen leiden tot scheurvorming en hierdoor tot breuk van het zaagblad – kans op ongelukken!

Bij het kappen ten minste twee boomlengtes afstand tot aan de volgende werkplek aanhouden.

2.21.1 Kans op terugslag

002BA068 KN

De kans op terugslag is in de zwarte sector zeer groot: in deze sector het cirkelzaagblad niet gebruiken om te zagen.

In de grijze sector is er ook kans op terugslag: deze sector mag alleen door ervaren en speciaal geschoolde personen worden gebruikt, met gebruik van speciale werktechnieken.

In de witte sector kan praktisch zonder terugslag en gemakkelijk worden gewerkt. Het cirkelzaagblad altijd in deze sector tegen de te zagen stam plaatsen.

3 Vrijgegeven combinaties van snijgarnituur, beschermkap, aan- slag en draagstel

Snijgarnituur Beschermkap, aanslag Draagriem

3.1 Toegestane combinaties

Afhankelijk van het snijgarnituur de juiste combinatie uit de tabel kiezen!

WAARSCHUWING

Uit veiligheidsoverwegingen mogen alleen de snijgarnituren en beschermkappen resp. aanslagen met elkaar worden gebruikt, die in dezelfde tabelregel staan. Andere combinaties zijn niet toegestaan – kans op ongelukken!

3.2 Snijgarnituren

3.2.1 Maaikoppen

4 Dubbele handgreep monteren Nederlands

14 Slagmes 300-3
(∅ 300 mm)
15 Hakselmes 270-2
(∅ 270 mm)
16 Cirkelzaagblad 200-22 beitelbetanding (4119), cirkelzaagblad 200-22 HP beitelbetanding (4000)

WAARSCHUWING

Grassnijbladen, slagmessen, hakselmessen en cirkelzaagbladen van andere materialen dan metaal zijn niet toegestaan.

3.3 Beschermkappen, aanslag

17 Beschermkap voor maaikoppen
18 Beschermkap voor grassnijbladen en slag-messen
19 Beschermkap voor hakselmes
20 Aanslag voor cirkelzaagbladen

3.4 Draagriemen

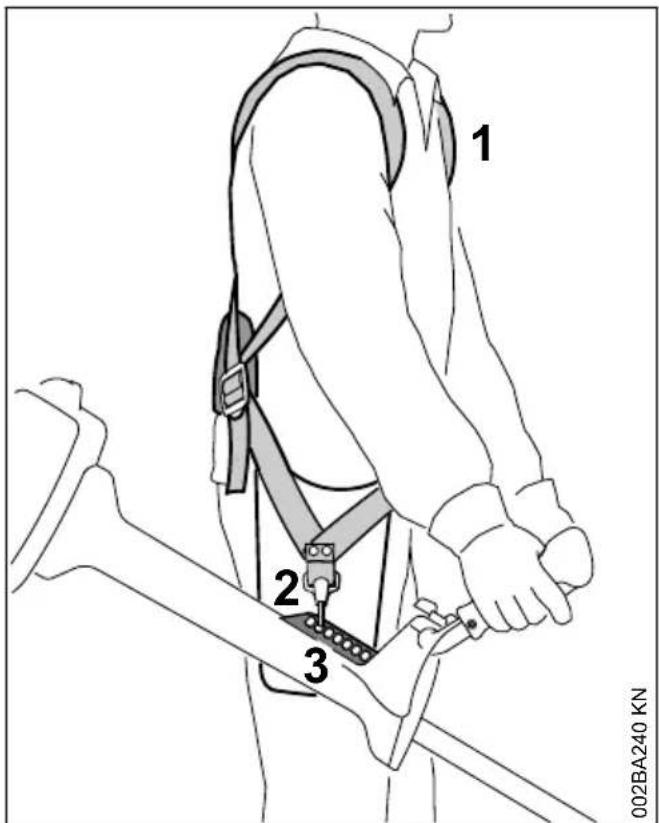

21 De dubbele schouderriem moet worden gebruikt
22 De dubbele schouderriem "Komfort" moet worden gebruikt

4 Dubbele handgreep monte- ren

4.1 Dubbele handgreep monteren

3 6 2 1 4 5 0000-GXX-2034-A0

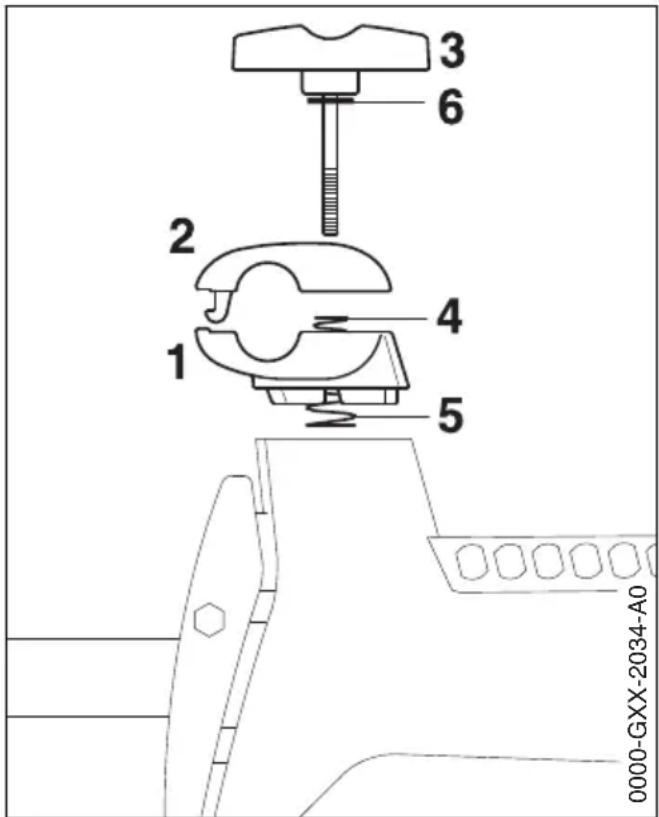

• De onderste klembeugel (1) en de bovenste klembeugel (2) vasthouden
• Klembout (3) losdraaien – na het losdraaien van de klembout zitten de onderdelen los en worden door de beide veren (4, 5) uit elkaar gedrukt!
• Klembout lostrekken – de ring (6) blijft op de klembout
• Klembeugels lostrekken – de veren (4, 5) blijven achter in de onderste klembeugel

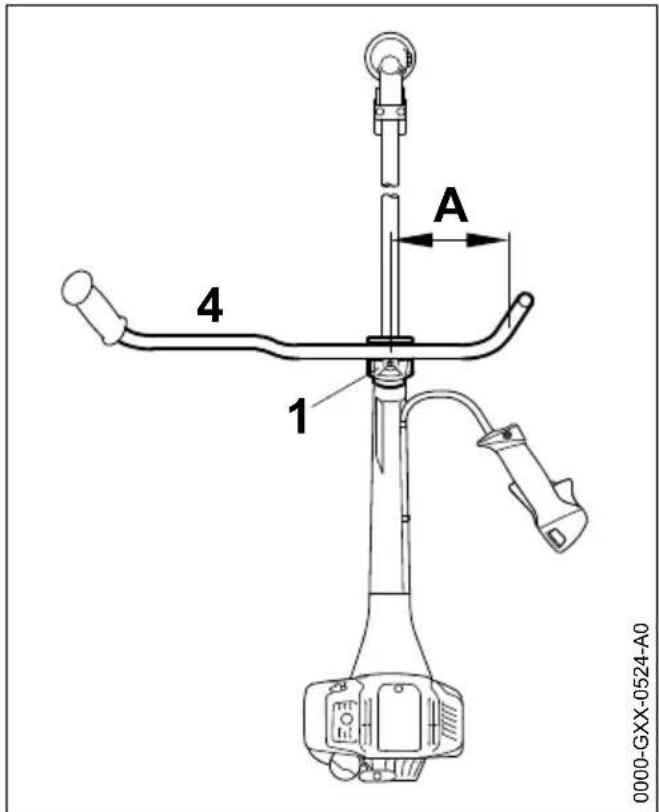

A 4 1 0000-GXX-0524-A0

▶ Draagbeugel (4) zo in de onderste klembeugel (1) aanbrengen dat de afstand (A) niet meer dan 15 cm (6 inch) bedraagt
▶ Bovenste klembeugel (2) aanbrengen en naar beneden drukken
▶ Klembout (3) aanbrengen
- Draagbeugel (4) dwars ten opzichte van de steel/maaiboom uitlijnen
▶ Klembout (3) vastdraaien

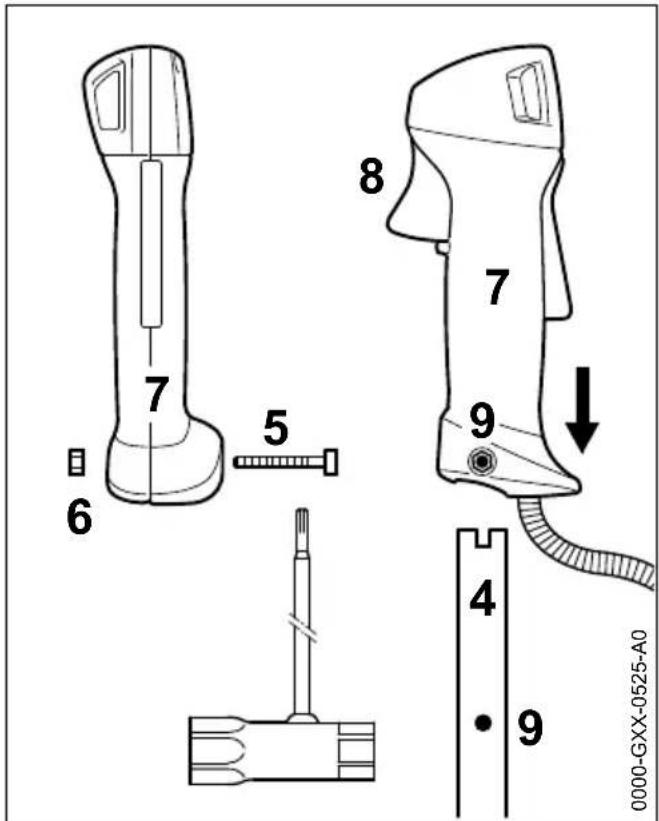

6 7 5 8 7 9 4 9 0000-GXX-0525-A0

▶ Bout (5) losdraaien – de moer (6) blijft hierbij achter in de bedieningshandgreep (7)
- De bedieningshandgreep met de gashendel (8) naar de aandrijfkop gericht op het uiteinde van de draagbeugel (4) schuiven tot de boringen (9) in lijn liggen
▶ Bout aanbrengen en vastdraaien
▶ Verder bij "Gaskabel afstellen"

5 Gaskabel afstellen Nederlands

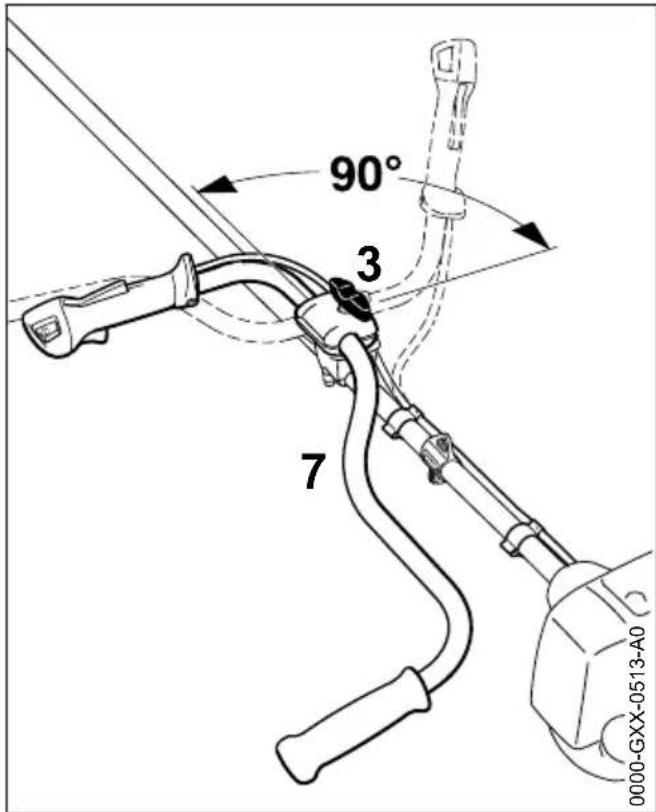

Draagbeugel in de transportstand kantelen

90° 3 7 0000-GXX-0513-A0

• Knevelbout (3) losdraaien en zover uit de schroefdraad draaien tot de draagbeugel (7) kan worden gedraaid
• De draagbeugel 90° linksom verdraaien en aansluitend naar beneden kantelen
  ▶ Knevelbout (3) vastdraaien

Draagbeugel in de werkstand kantelen

- De draagbeugel in omgekeerde volgorde dan zoals hierboven staat beschreven en rechtsom draaien, resp. kantelen

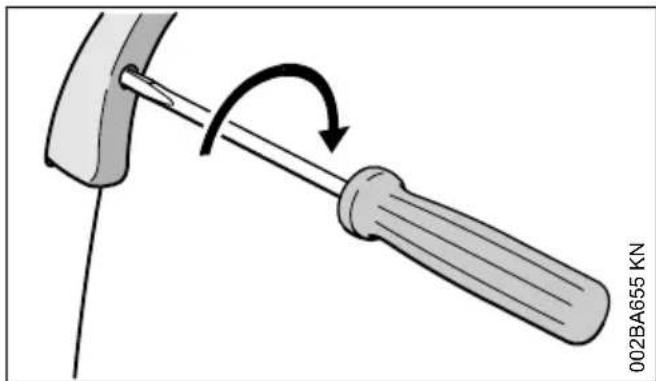

Na de montage van het apparaat of na een langere gebruiksduur kan het nodig zijn de gaskabelafstelling te corrigeren.

De gaskabel alleen afstellen bij een compleet gemonteerd apparaat.

▶ Gashendel in de volgasstand plaatsen

- De bout in de gashendel tot aan de eerste weerstand in de richting van de pijl draaien. Daarna nogmaals een halve slag verder indraaien

6 Beschermkappen monte- ren

6.1 De juiste beschermkap monteren

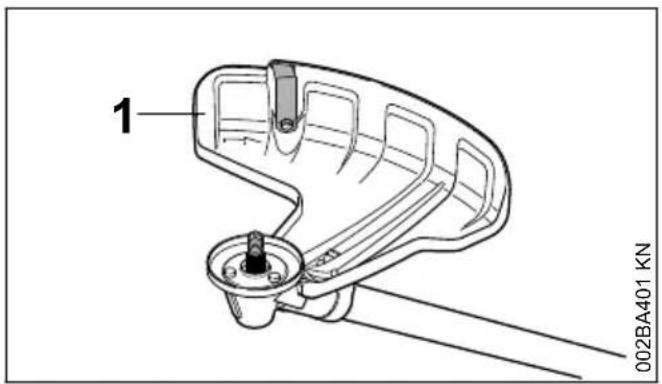

1 002BA401 KN

WAARSCHUWING

De beschermkap (1) is alleen vrijgegeven voor maaikoppen, daarom moet voor de montage van een maaikop de beschermkap (1) worden gemonteerd.

2 002BA402 KN

WAARSCHUWING

De beschermkap (2) is alleen vrijgegeven voor grassnijbladen en slagmessen, daarom moet voor de montage van een grassnijblad of een slagmes de beschermkap/aanslag (2) worden gemonteerd.

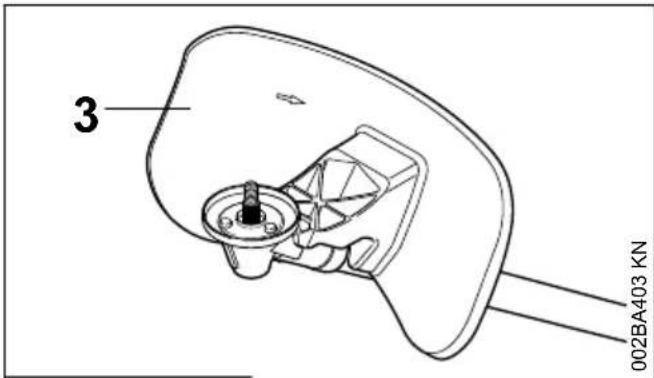

3 002BA403 KN

WAARSCHUWING

De beschermkap (3) is alleen vrijgegeven voor het hakselmes, daarom moet voor de montage van een hakselmes de beschermkap (3) worden gemonteerd.

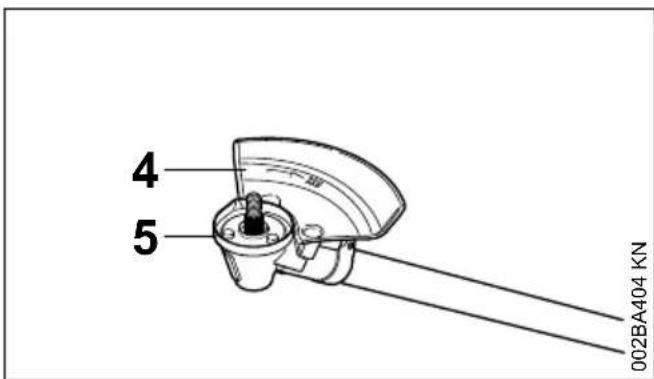

4 5 002BA404 KN

WAARSCHUWING

De als beschermkap dienende aanslag (4) is alleen vrijgegeven voor cirkelzaagbladen, daarom moet voor de montage van een cirkelzaagblad de aanslag (4) worden gemonteerd en de beschermring (5) worden vervangen, zie "Snijgarnituur monteren"/"Cirkelzaagbladen monteren".

De beschermkappen (1 tot 4) worden op dezelfde wijze op de aandrijfkop bevestigd.

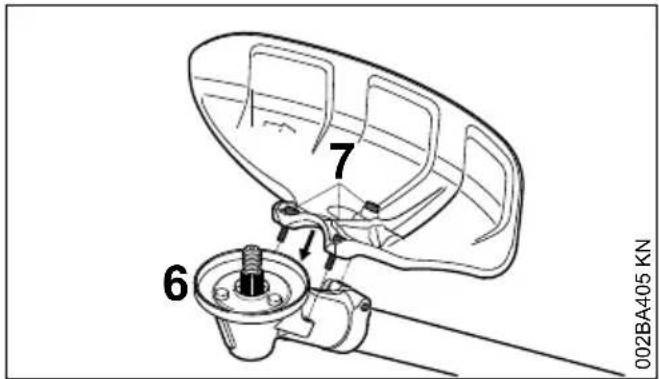

7 6 002BA405 KN

• Vuil in de aansluitnaden van de aandrijfkop en de beschermkap verwijderen – zorgen dat er geen vuil in de schroefdraadboringen van de aandrijfkop terecht kan komen
  ▶ Beschermkap op de aandrijfkop (6) plaatsen,
  ▶ Bouten (7) aanbrengen en vastdraaien

7 Snijgarnituur monteren

7.1 Motorapparaat neerleggen

▶ Motor afzetten
- Het motorapparaat zo neerleggen dat de koppeling voor het snijgarnituur naar boven is gericht

7.2 Juiste beschermring monteren

Het motorapparaat is af fabriek al voorzien van een beschermring.

De beschermring is ook leverbaar als speciaal toebehoren.

De beschermring in verband met de zorgvuldige bevestiging door de geautoriseerde dealer laten monteren. STIHL adviseert de STIHL dealer.

7 Snijgarnituur monteren Nederlands

Beschermring voor maaiwerkzaamheden

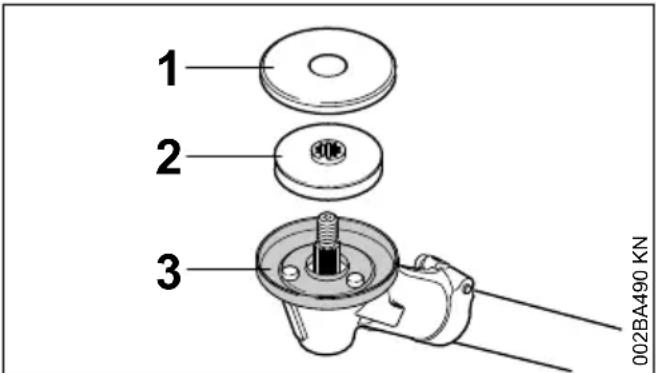

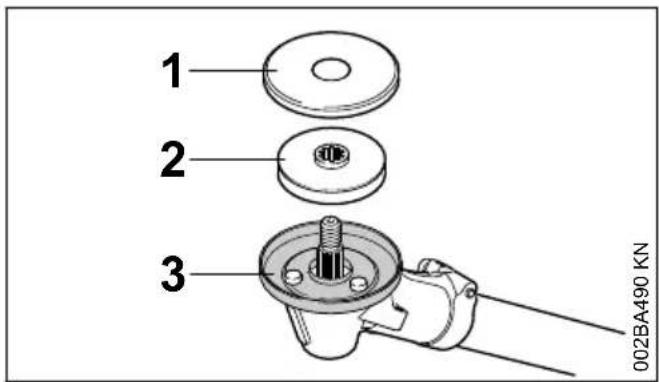

1 2 3 002BA490 KN

De beschermring (1) voor de optimale wikkelbeveiliging bij gebruik van

• maaikoppen
• grassnijbladen
• slagmessen
• hakselmessen

monteren.

Beschermring voor zaagwerkzaamheden

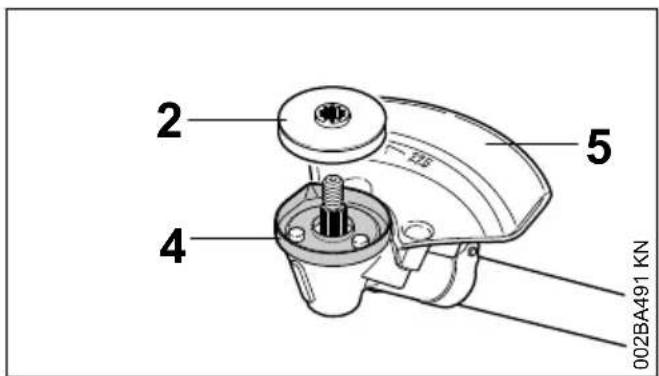

2 4 5 002BA491 KN

De beschermring (4) alleen monteren bij de montage van cirkelzaagbladen.

7.3 Drukschotel en beschermplaat monteren

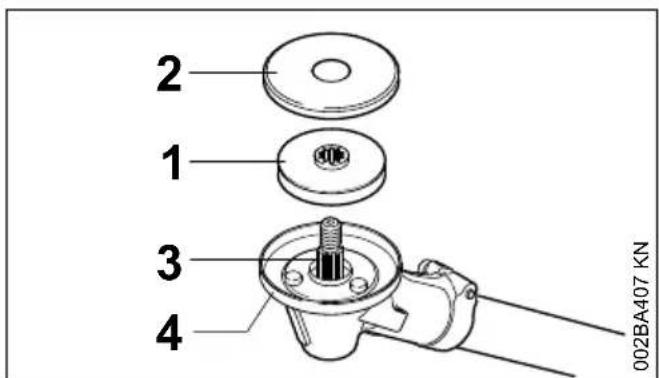

2 1 3 4 002BA407 KN

Drukschotel (1) en de beschermplaat (2) op de as (3) schuiven

LET OP

Voor de bevestiging van alle snijgarnituren is de drukschotel (1) op de aandrijfkop nodig.

LET OP

Voor de bevestiging van

• maaikoppen
• grassnijbladen
• slagmessen
• hakselmessen

is de beschermplaat (2) op de aandrijfkop nodig. Voor de bevestiging van de cirkelzaagbladen is de beschermplaat niet nodig.

7.4 Drukschotel controleren

2 1 2 1 681BA196 KN

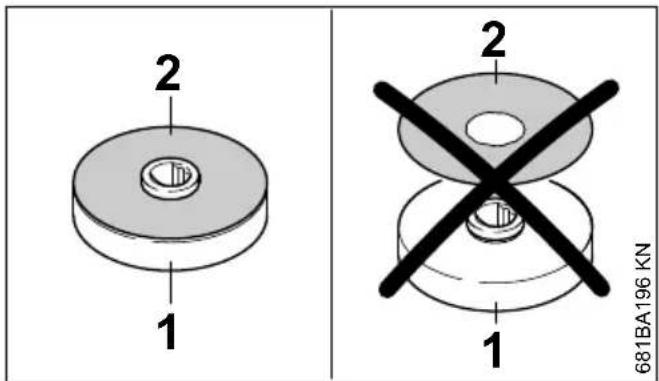

De drukschotel bestaat uit het drukschotellichaam (1) en de hierop onvervreemdbaar gemonteerde beschermplaat (2).

WAARSCHUWING

Nooit de drukschotel zonder beschermplaat gebruiken. Drukschotels zonder beschermplaat moeten direct worden vervangen.

7.5 Delen van de aandrijfkop van het snijgarnituur reinigen

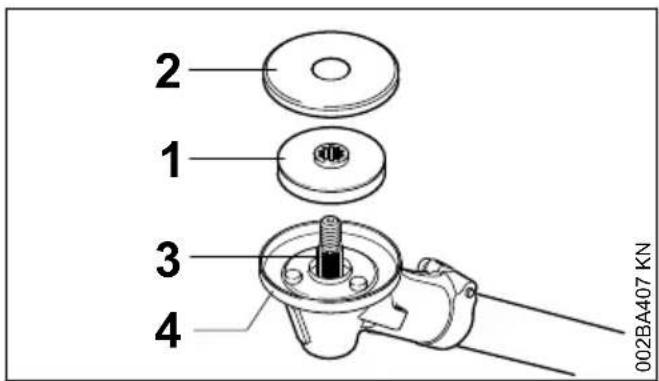

2 1 3 4 002BA407 KN

LET OP

De omgeving en de binnenzijde van de beschermring (4) regelmatig, resp. bij het verwisselen van het snijgarnituur op vervuiling controle- ren en zo nodig reinigen, daarvoor:

▶ Beschermplaat (1) en drukschotel (2) van de as (3) trekken
▶ Beschermring, as, drukschotel en beschermplaat grondig reinigen, de beschermring hiervoor niet demonteren

7.6 As blokkeren

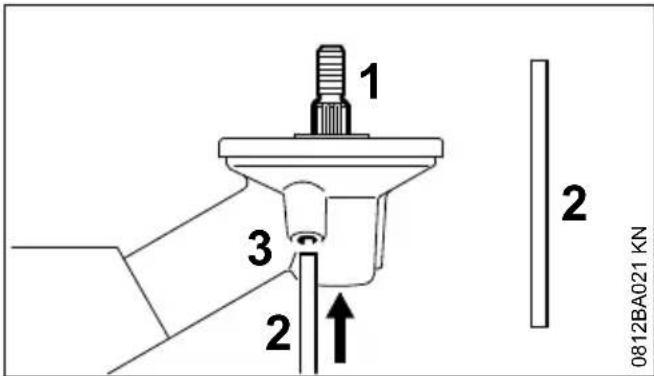

1 2 3 2 0812BA021 KN

Voor het monteren en demonteren van snijgarnituren moet de as (1) met behulp van de blokkeerpen (2) worden geblokkeerd. De blokkeerpen maakt deel uit van de leveringsomvang of is als speciaal toebehoren leverbaar.

• Blokkeerpen (2) tot aan de aanslag in de boring (3) in de aandrijfkop schuiven – iets aandrukken
  As, moer of snijgarnituur verdraaien tot de blokkeerpen in de boring valt en de as wordt geblokkeerd

7.7 Snijgarnituur monteren

WAARSCHUWING

De bij het snijgarnituur passende beschermkap monteren – zie "Beschermkappen monteren".

7.8 Maaikop met schroefdraadaansluiting monteren

De bijlage voor de maaikop goed bewaren.

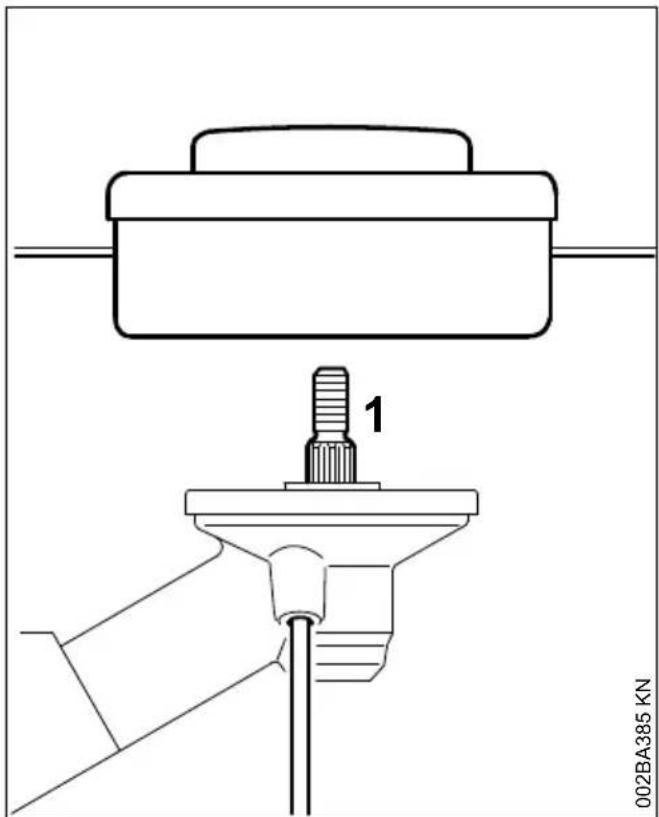

1 002BA385 KN

▶ Drukschotel aanbrengen
▶ De maaikop linksom tot aan de aanslag op de as (1) schroeven
▶ As blokkeren
▶ Maaikop vastdraaien

LET OP

Het gereedschap voor het blokkeren van de as weer lostrekken.

7.9 Maaikop verwijderen

▶ As blokkeren
▶ De maaikop rechtsom draaien

7.10 Metalen snijgarnituur verwijderen en aanbrengen

Het bijlageblad en de verpakking voor het metalen snijgarnituur goed bewaren.

WAARSCHUWING

Veiligheidshandschoenen aantrekken – kans op letsel door de scherpe snijkanten.

Altijd slechts één metalen snijgarnituur monteren!

7 Snijgarnituur monteren Nederlands

7.11 Grassnijbladen, slagmessen monteren

Aanwijzing voor apparaten die als nieuw apparaat slechts met één maaikop werden geleverd: voor het monteren van een grassnijblad en een slagmes is telkens een "ombouwset metalen maaigarnituren" nodig, deze zijn leverbaar via de STIHL dealer.

Snijgarnituur op de juiste wijze aanbrengen

1 2 3 4 5 681BA133 KN

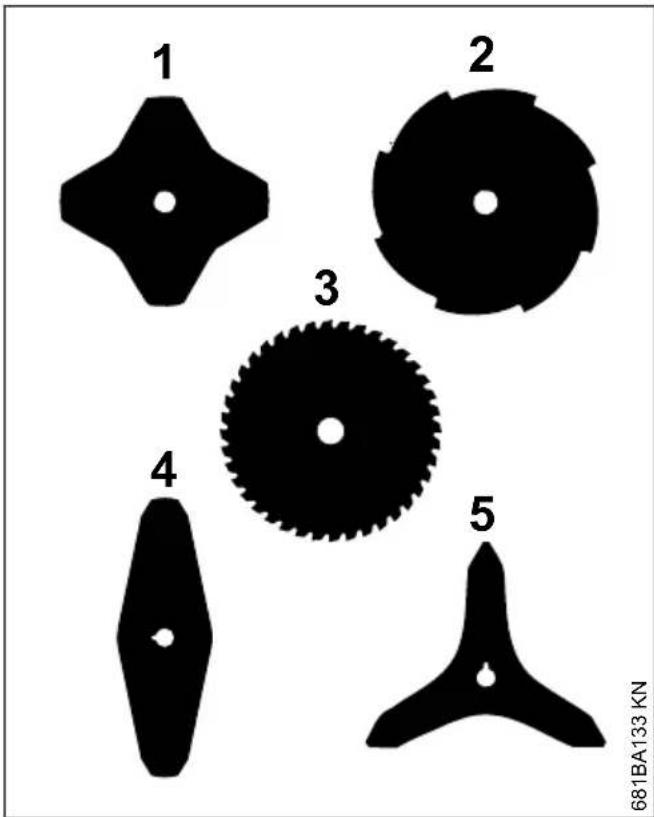

De snijgarnituren (1, 4, 5) kunnen in een willekeurige richting wijzen – deze snijgarnituren regelmatig omkeren om eenzijdige slijtage te voorkomen.

De snijkanten van de snijgarnituren (2, 3) moeten naar rechts zijn gericht.

▶ Beschermring voor maaigarnituren monteren

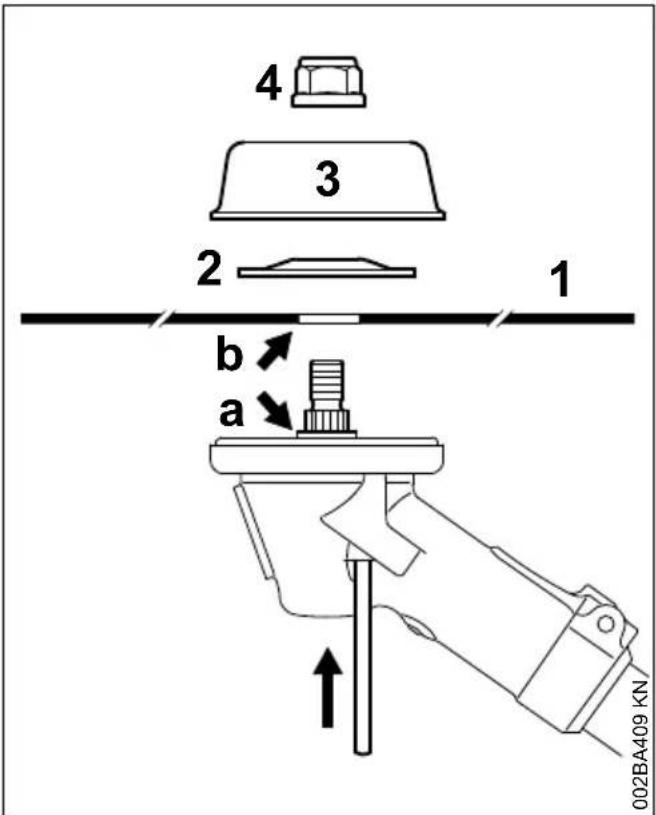

4 3 2 1 b a 002BA409 KN

▶ Snijgarnituur (1) aanbrengen

Kraag (a) moet in de boring (b) van het snijgarnituur vallen!

Snijgarnituur bevestigen

• Drukring (2) aanbrengen – bolle zijde naar boven gericht
  ▶ Draaischotel (3) aanbrengen
  ▶ As blokkeren
  ▶ Moer (4) linksom op de as draaien en vast-draaien

Een te gemakkelijk draaiende moer vervangen.

LET OP

Het gereedschap voor het blokkeren van de as weer lostrekken.

7.11.1 Snijgarnituur verwijderen

▶ As blokkeren
▶ De moer rechtsom losdraaien
- Het snijgarnituur en de bevestigingsonderdelen hiervan van de aandrijfkop trekken

Nederlands 7 Snijgarnituur monteren

7.12 Hakselmes 270-2 monteren

Aanwijzing voor apparaten die als nieuw apparaat slechts met één maaikop werden geleverd: voor het monteren van een hakselmes is naast de "aanbouwset hakselmes" een "ombouwset hakselmes" nodig, deze is leverbaar via de STIHL dealer.

▶ Beschermring voor maaigarnituren monteren

4 3 2 1 b a 002BA410 KN

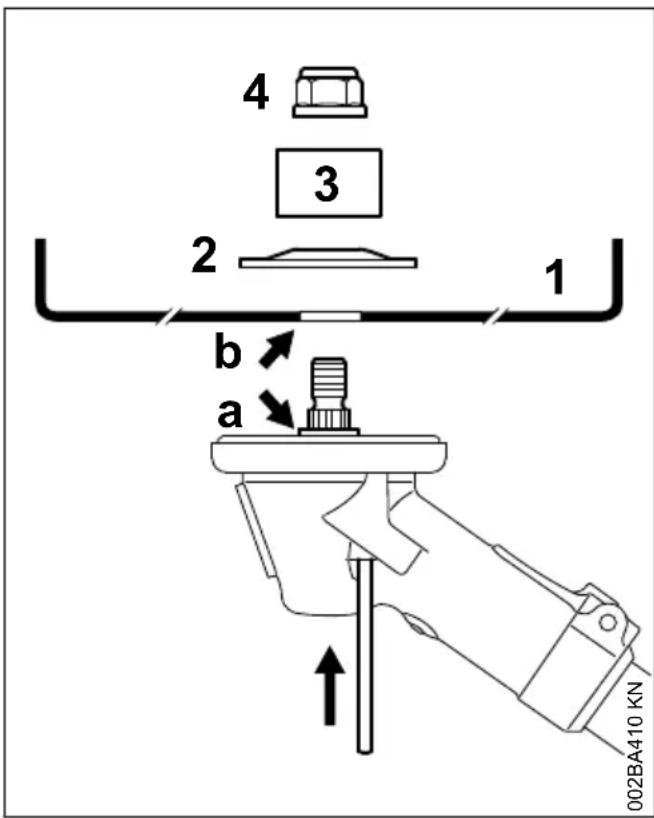

- Hakselmes (1) aanbrengen – de snijkanten moeten naar boven zijn gericht

WAARSCHUWING

Kraag (a) moet in de boring (b) van het snijgarnituur vallen!

Snijgarnituur bevestigen

• Drukring (2) aanbrengen – bolle zijde naar boven gericht
• Beschermring (3) voor hakselmessen aanbrengen – met de opening naar boven
  ▶ As blokkeren
  ▶ Moer (4) linksom op de as draaien en vast-draaien

WAARSCHUWING

Een te gemakkelijk draaiende moer vervangen.

LET OP

Het gereedschap voor het blokkeren van de as weer lostrekken.

7.12.1 Snijgarnituur verwijderen

▶ As blokkeren
▶ De moer rechtsom losdraaien
- Het snijgarnituur en de bevestigingsonderdelen hiervan van de aandrijfkop trekken

7.13 Cirkelzaagbladen monteren

Voor het monteren van cirkelzaagbladen is als speciaal toebehoren een aanslagset leverbaar, waartoe een aanslag en een beschermring voor de cirkelzaagbladen behoren.

Aanwijzing voor apparaten die als nieuw apparaat slechts met één maaikop werden geleverd: voor de montage van een cirkelzaagblad zijn meerdere bevestigingsdelen nodig, deze zijn leverbaar via de STIHL dealer.

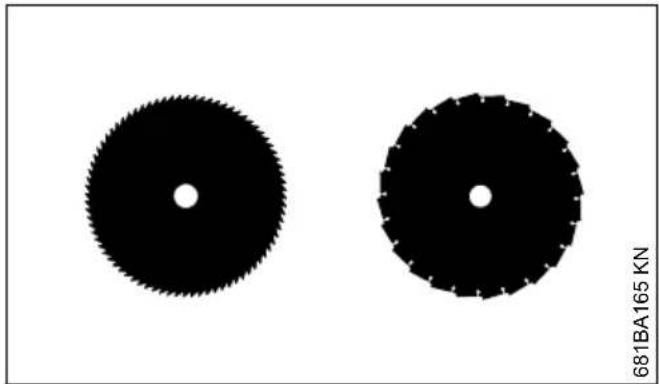

Beschermring vervangen

Wij adviseren, de beschermring in verband met de zorgvuldige bevestiging door de geautoriseerde dealer te laten monteren. STIHL adviseert de STIHL dealer.

1 2 3 002BA490 KN

▶ Beschermplaat (1) en drukschotel (2) wegne- men
▶ Beschermring (3) voor maigarnituren demonteren
- Beschermplaat en beschermring voor later gebruik bewaren

2 4 5 002BA491 KN

▶ Beschermring (4) voor cirkelzaagbladen monteren
▶ Drukschotel (2) op de as schuiven
▶ Aanslag (5) voor cirkelzaagbladen monteren

LET OP

Beschermplaat (1) niet voor cirkelzaagbladen gebruiken.

Snijgarnituur op de juiste wijze aanbrengen

Bij cirkelzaagbladen moeten de snijkanten naar rechts zijn gericht.

4 3 2 1 b a 002BA423 KN

▶ Snijgarnituur (1) aanbrengen

Kraag (a) moet in de boring (b) van het snijgarnituur vallen.

Snijgarnituur bevestigen

• Drukring (2) aanbrengen – bolle zijde naar boven gericht
  ▶ Draaischotel (3) aanbrengen

Als speciaal toebehoren is een draaischotel (3) voor gebruik als zaag leverbaar waarbij de gehele zaagdiepte van het cirkelzaagblad kan worden gebruikt.

▶ As blokkeren
▶ Moer (4) linksom op de as draaien en vast-draaien

Een te gemakkelijk draaiende moer vervangen.

LET OP

Het gereedschap voor het blokkeren van de as weer lostrekken.

7.13.1 Snijgarnituur verwijderen

▶ As blokkeren
▶ De moer rechtsom losdraaien

Nederlands 8 Brandstof

- Het snijgarnituur en de bevestigingsonderdelen hiervan van de aandrijfkop trekken

8 Brandstof

De motor draait op een brandstofmengsel van benzine en motorolie.

WAARSCHUWING

Direct huidcontact met brandstof en het inade- men van brandstofdampen voorkomen.

8.1 STIHL MotoMix

STIHL adviseert het gebruik van STIHL MotoMix. Dit kant-en-klare brandstofmengsel bevat geen benzol, is loodvrij, kenmerkt zich door een hoog octaangetal en biedt altijd de juiste mengverhouding.

STIHL MotoMix is voor de langst mogelijke levensduur van de motor gemengd met STIHL tweetaktmotorolie HP Ultra.

MotoMix is niet in alle exportlanden leverbaar.

8.2 Brandstof mengen

LET OP

Brandstoffen die niet geschikt zijn of met een afwijkende mengverhouding, kunnen leiden tot ernstige schade aan de motor. Benzine of motorolie van een mindere kwaliteit kan de motor, keerringen, leidingen en brandstoftank beschadigen.

8.2.1 Benzine

Alleen benzine van een gerenommeerd merk met een octaangetal van minimaal 90 RON gebruiken – loodvrij of loodhoudend.

Benzine met een alcoholpercentage van meer dan 10% kan bij motoren met handmatig instelbare carburateurs storingen veroorzaken, daarom mag deze benzine voor deze motoren niet worden gebruikt.

Motoren met M-Tronic leveren met benzine met een alcoholpercentage tot 27% (E27) het volle motorvermogen.

8.2.2 Motorolie

Als brandstof zelf wordt gemengd, mag alleen een STIHL tweetaktmotorolie of een andere hoogwaardige motorolie van de klasse JASO FB, JASO FC, JASO FD, ISO-L-EGB, ISO-L-EGC of ISO-L-EGD worden gebruikt.

STIHL schrijft de tweetaktmotorolie STIHL HP Ultra of een gelijkwaardige hoogwaardige motorolie voor om de emissiegrenswaarden gedurende de machinelevensduur te kunnen waarborgen.

8.2.3 Mengverhouding

Bij STIHL tweetaktmotorolie 1:50;

1:50 = 1 deel olie + 50 delen benzine

8.2.4 Voorbeelden

Hoeveelheid ben- STIHL tweetakt- zine olie 1:50

Liter Liter (ml)

1 0,02 (20)

5 0,10 (100)

10 0,20 (200)

15 0,30 (300)

20 0,40 (400)

25 0,50 (500)

In een voor brandstof vrijgegeven jerrycan eerst motorolie bijvullen en vervolgens benzine en goed mengen

8.3 Brandstofmengsel opslaan

Benzine alleen bewaren in voor brandstof vrijge- geven jerrycans op een veilige, droge en koele plaats, beschermd tegen licht en zonnestralen.

Het brandstofmengsel veroudert – alleen de hoeveelheid die nodig is voor enkele weken mengen. Het brandstofmengsel niet langer dan 30 dagen bewaren. Door de inwerking van licht, zon, lage of hoge temperaturen kan het brandstofmengsel sneller onbruikbaar worden.

STIHL MotoMix kan echter tot 5 jaar probleem-loos worden bewaard.

- De jerrycan met brandstofmengsel voor het tanken goed schudden

WAARSCHUWING

In de jerrycan kan zich druk opbouwen – de dop voorzichtig losdraaien.

- De benzinetank en de jerrycan regelmatig grondig reinigen

De restbrandstof en de voor de reiniging gebruikte vloeistof volgens voorschrift en milieu-bewust opslaan en afvoeren!

9 Tanken

10 Dubbele schouderriem omdoen Nederlands

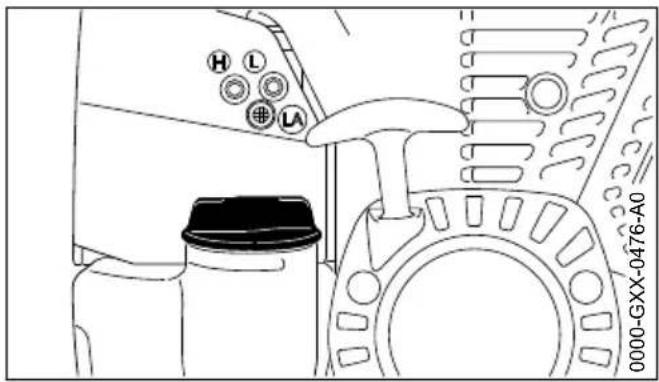

9.1 Apparaat voorbereiden

• De tankdop en de omgeving ervan voor het tanken reinigen zodat er geen vuil in de tank valt
• Het apparaat zo neerleggen dat de tankdop naar boven is gericht

9.2 Tankdop opendraaien

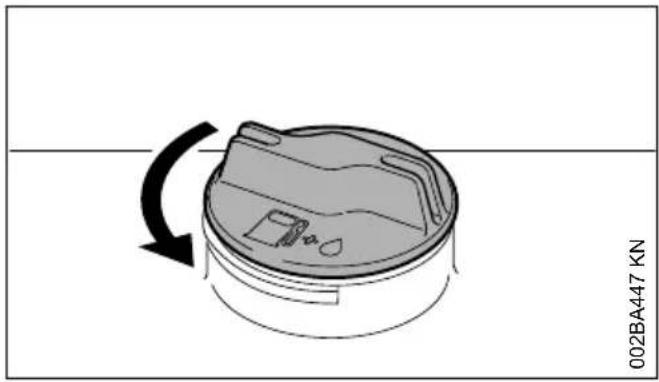

▶ Tankdop linksom draaien tot deze van de tankopening kan worden genomen
▶ Tankdop wegnemen

9.3 Tanken

Bij het tanken geen benzine morsen en de tank niet tot aan de rand vullen.

STIHL adviseert het STIHL vulsysteem voor brandstof (speciaal toebehoren).

▶ Tanken

9.4 Tankdop dichtdraaien

- Tankdop tot aan de aanslag rechtsom draaien en met de hand zo vast mogelijk aandraaien

10 Dubbele schouderriem omdoen

1 2 3 002BA240 KN

▶ Dubbel draagstel (1) omdoen
▶ De riemlengte zo afstellen dat de karabijn-haak (2) ongeveer een handbreedte onder de rechterheup ligt. Na het afstellen kunnen te lange riemuiteinden worden ingekort
▶ De karabijnhaak in de gatenstrip (3) van het apparaat vasthaken

Vervolgens het juiste bevestigingspunt voor het gemonteerde snijgarnituur bepalen – zie hoofdstuk "Apparaat uitbalanceren".

11 Apparaat uitbalanceren

Afhankelijk van het gemonteerde snijgarnituur, wordt het apparaat op verschillende manieren uitgebalanceerd.

- Het aan het draagstel hangende motorapparaat laten uitpendelen – ophangpunt indien nodig wijzigen

11.1 Maaigarnituren

256BA016 KN

Maaikoppen, grassnijbladen, slagmessen en hakselmessen moeten net de grond raken

11.2 Cirkelzaagbladen

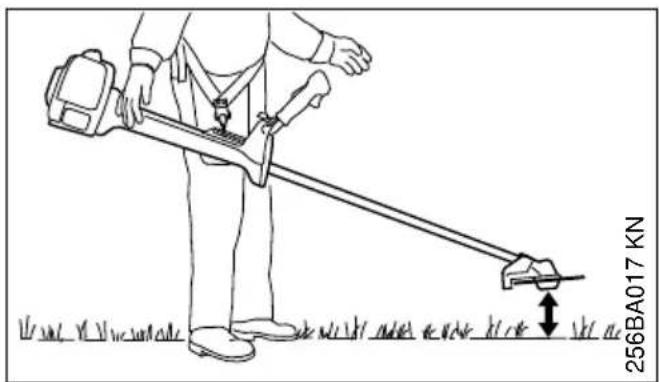

256BA017 KN

Cirkelzaagbladen moeten ca. 20 cm boven de grond "zweven"

12 Motor starten/afzetten

12.1 Bedieningselementen

0000-GXX-0494-A0 1 2 3

1 Gashendelblokkering
2 Gashendel
3 Stopschakelaar – met de werkstand en stopstand. Voor het uitschakelen van het contact moet de stopschakelaar (STOP) worden ingedrukt – zie "Werking van de stopschakelaar en het contact"

12.1.1 Werking van de stopschakelaar en het contact

Zodra de stopschakelaar wordt ingedrukt, wordt het contact uitgeschakeld en de motor afgezet. Na het loslaten veert de stopschakelaar automatisch weer in de werk-stand terug: Nadat de motor stilstaat wordt in de werkstand het contact automatisch weer ingeschakeld – de motor is startklaar en kan worden gestart.

12.2 Motor starten

9 8 0000-GXX-0478-A0

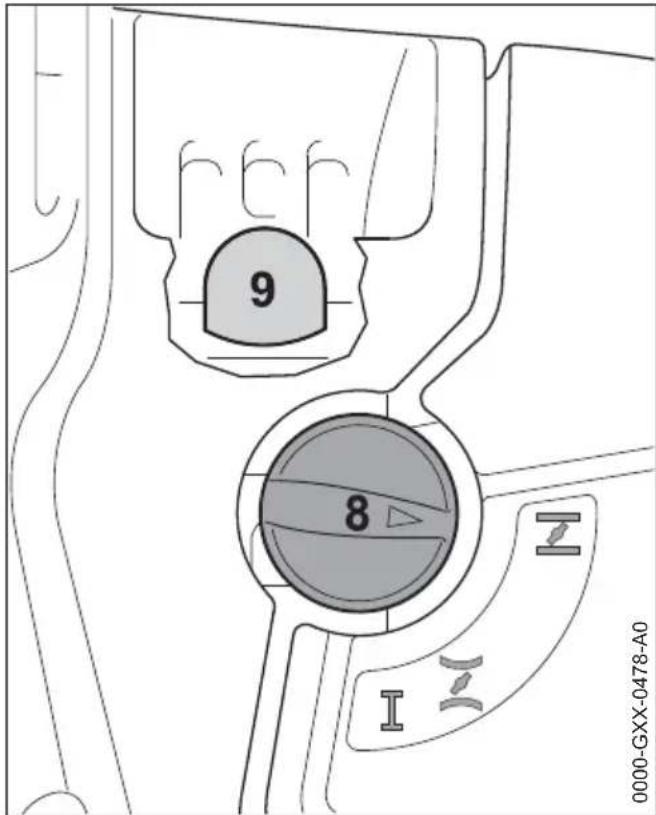

• Balg (9) van de hand-benzinepomp ten minste 5-maal indrukken – ook als de balg met benzine is gevuld
• Chokeknop (8) indrukken en afhankelijk van de motortemperatuur in de betreffende stand draaien:

bij koude motor bij warme motor – ook als de motor reeds heeft gedraaid, maar nog koud is

De chokeknop moet vastklikken.

12.2.1 Starten

0000-GXX-0526-A0

- Het apparaat zo op de grond plaatsen dat het niet kan omvallen: de steun op de motor en de beschermkap voor het snijgarnituur vormen de ondersteuning - Indien gemonteerd: de transportbeschermkap op het snijgarnituur verwijderen

Het snijgarnituur mag noch de grond noch enig ander voorwerp raken – kans op ongevallen!

▶ Een veilige houding aannemen – mogelijkheden: staand, gebukt of knielend
- Het apparaat met de linkerhand stevig op de grond drukken – hierbij noch de gashendel, noch de gashendelblokkering aanraken – de duim zit onder het ventilatorhuis

LET OP

De voet of de knie niet op de steel/maaiboom plaatsen!

0000-GXX-0528-A0

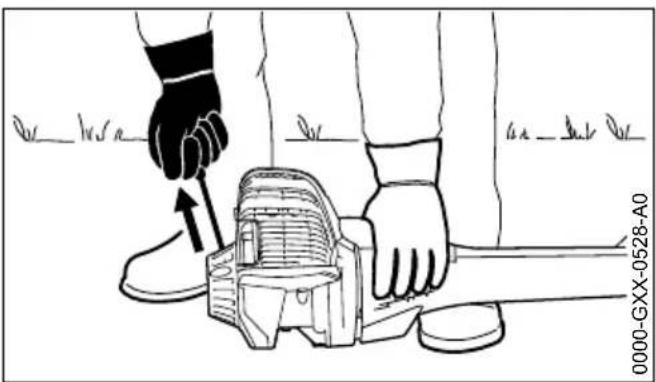

- Met de rechterhand de starchandgreep vastpakken - De starchandgreep langzaam tot aan de eerst voelbare aanslag uittrekken en vervolgens snel en krachtig doortrekken

LET OP

Het koord niet tot aan het koorduiteinde uit de boring trekken – kans op breuk!

- De starchandgreep niet terug laten schieten – maar laten vieren zodat het startkoord correct kan worden opgerold

Nederlands 13 Apparaat vervoeren

▶ Verder starten tot de motor draait

12.2.2 Zodra de motor draait

0000-GXX-1557-A0

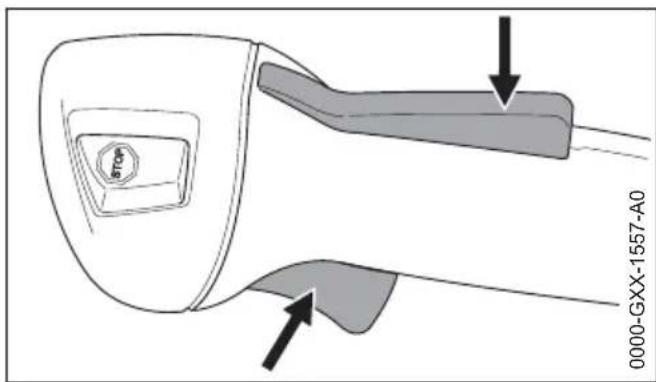

- De gashendelblokkering indrukken en gas geven – de chokeknop springt in de werkstand I – na een koude start de motor door enkele keren gas geven warmdraaien

WAARSCHUWING

Kans op letsel door het draaiende snijgarnituur bij stationair toerental. De carburateur zo afstellen dat het snijgarnituur bij stationair toerental niet meedraait – zie "Carburateur afstellen".

Het apparaat is klaar voor gebruik.

12.3 Motor afzetten

- De stopschakelaar indrukken – de motor stopt – de stopschakelaar loslaten – de stopschakelaar veert terug

12.4 Verdere aanwijzingen met betrekking tot het starten

De motor slaat in de koudestartstand 1 of bij het accelereren af.

- De chokeknop in stand plaatsen – verder starten tot de motor draait

De motor start niet in de warmestartstand

- De chokeknop in stand plaatsen – verder starten tot de motor draait

De motor slaat niet aan

▶ Controleren of alle bedieningselementen correct zijn afgesteld
▶ Controleren of de tank met benzine is gevuld, zo nodig tanken
▶ Controleren of de bougiesteker stevig op de bougie is gedrukt
▶ Startprocedure herhalen

- De chokeknop in stand I plaatsen – verder starten tot de motor draait

Alle benzine werd verbruikt

• Na het tanken de balg van de hand-benzine-pomp ten minste 5-maal indrukken – ook als de balg met benzine is gevuld
• De chokeknop afhankelijk van de motortemperatuur instellen
  ▶ Motor opnieuw starten

13 Apparaat vervoeren

13.1 Transportbeschermkap gebruiken

Het type transportbeschermkap is afhankelijk van het type metalen snijgarnituur dat behoort tot de leveringsomvang van het motorapparaat. Transportbeschermkappen zijn ook als speciaal toebehoren leverbaar.

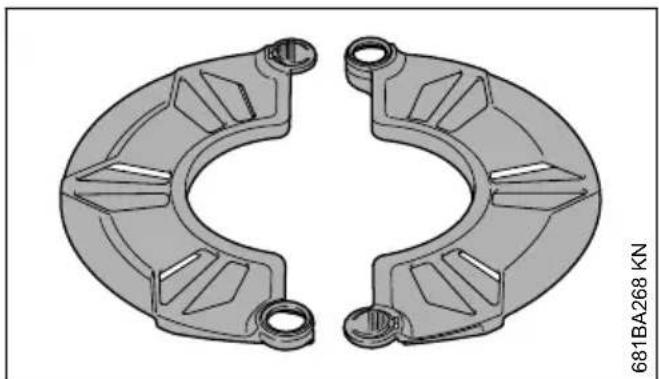

13.2 Grassnijbladen 230 mm

13 Apparaat vervoeren Nederlands

13.3 Grassnijbladen tot 260 mm

• Spanbeugel op de transportbeschermkap los-haken
  ▶ Spanbeugel naar buiten zwenken

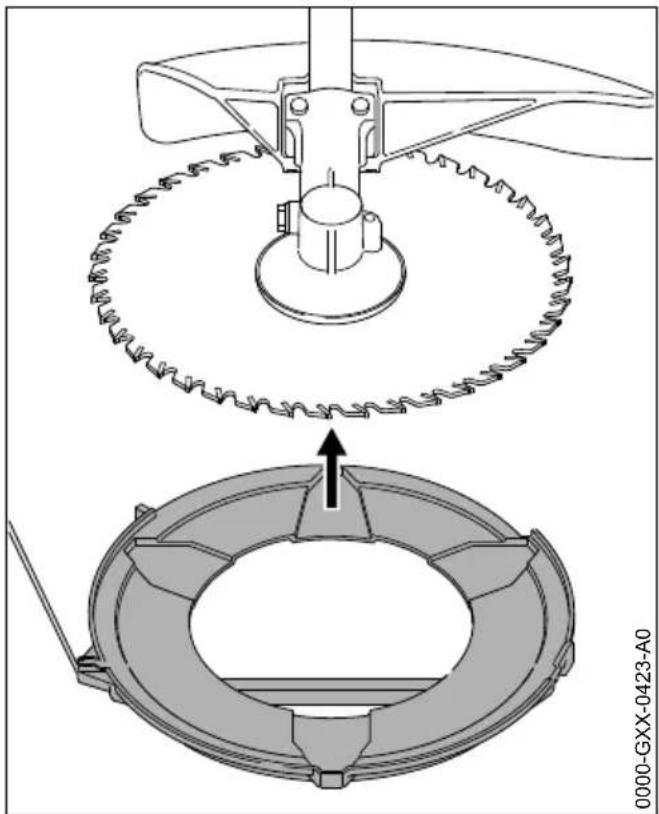

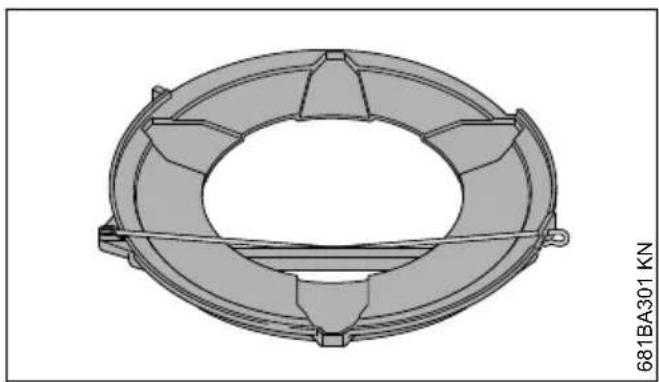

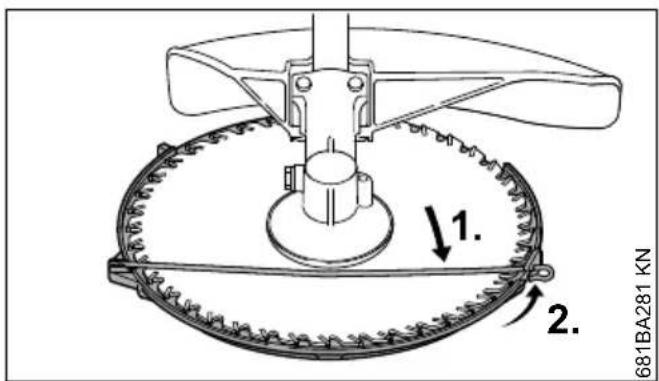

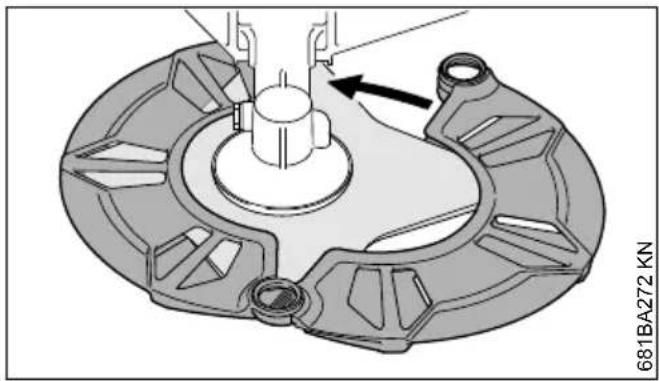

- Transportbeschermkap vanaf de onderzijde op het snijgarnituur plaatsen

1. 2. 681BA281 KN

▶ Spanbeugel op de transportbeschermkap vasthaken
▶ Spanbeugel naar binnen zwenken

13.4 Cirkelzaagbladen

▶ Spanbeugel naar buiten zwenken

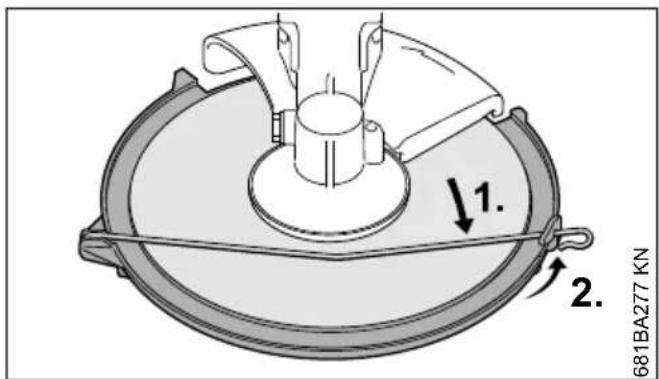

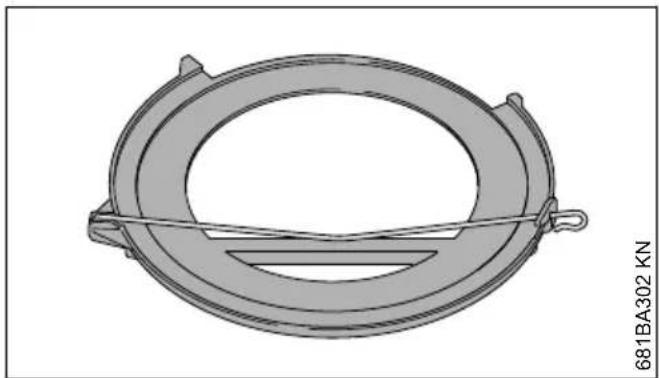

- Transportbeschermkap vanaf de onderzijde op het snijgarnituur plaatsen, er hierbij op letten dat de aanslag gecentreerd in de uitsparing ligt

1. 2. 681BA277 KN

▶ Spanbeugel naar binnen zwenken

- Spanbeugel op de transportbeschermkap vasthaken

13.5 Universele transportbescherm-kap

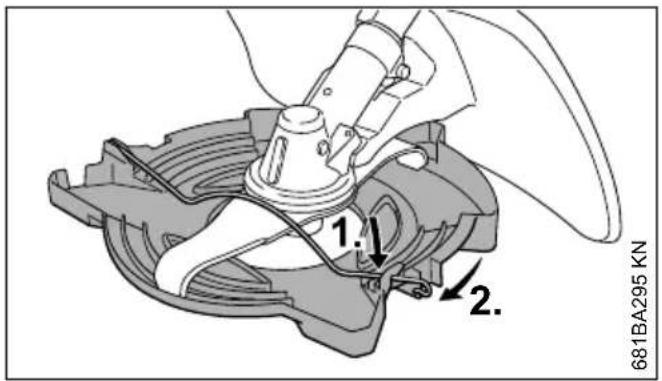

• De spanbeugel op de transportbeschermkap loshaken en naar buiten zwenken

1. 2. 681BA295 KN

▶ Transportbeschermkap vanaf de onderzijde op het snijgarnituur, zoals afgebeeld, plaatsen
▶ De spanbeugel vasthaken aan de haken van de transportbeschermkap

14 Gebruiksvoorschriften

14.1 Gedurende de eerste bedrijfsuren

Het nieuwe apparaat tot aan de derde tankvulling niet onbelast met hoge toerentallen laten draaien, om te voorkomen dat er tijdens de inloopfase extra belasting optreedt. Gedurende de inloopfase moeten de bewegende delen op

15 Luchtfilter vervangen Nederlands

elkaar inlopen – in de motor heerst een verhoogde wrijvingsweerstand. De motor levert zijn maximale vermogen pas na 5 tot 15 tankvullingen.

14.2 Tijdens de werkzaamheden

De motor nog even stationair laten draaien als hij voordien lange tijd onder vollast heeft gedraaid, tot de meeste warmte door de koelluchtstroom is afgevoerd. Dit om te voorkomen dat de componenten op de motor (ontstekingssysteem, carburateur) door warmteophoping te zwaar worden belast.

14.3 Na het werk

Als het werk even wordt onderbroken: de motor laten afkoelen. Het apparaat met lege benzine-tank op een droge plaats, niet in de buurt van ontstekingsbronnen, opbergen tot het moment dat het apparaat weer wordt gebruikt. Bij langdurige stilstand – zie "Apparaat opslaan".

15 Luchtfilter vervangen

De levensduur van het filter bedraagt gemiddeld meer dan een jaar. Het filterdeksel niet demonteren en het luchtfilter niet vervangen zolang er geen merkbaar vermogensverlies optreedt.

15.1 Als het motorvermogen merkbaar afneemt

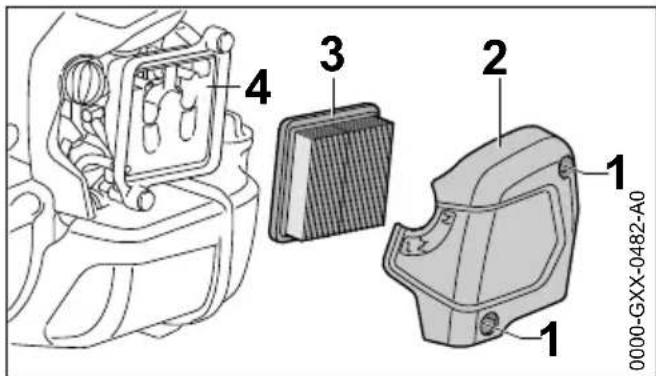

0000-GXX-0482-A0 1 2 3 4

▶ Chokeknop in stand ✉ draaien
▶ Bouten (1) losdraaien
▶ Filterdeksel (2) wegnemen
- Het grove vuil rondom het filter verwijderen
▶ Filter (3) wegnemen
▶ Een vervuild of beschadigd filter (3) vervangen
▶ Beschadigde onderdelen vervangen

15.2 Filter aanbrengen

• Het nieuwe filter (3) in het filterhuis plaatsen en het filterdeksel aanbrengen
  ▶ Bouten (1) aanbrengen en vastdraaien

De carburateur van het apparaat is af fabriek zo afgesteld dat de motor onder alle bedrijfsomstandigheden wordt voorzien van een optimaal benzine-luchtmengsel.

16.1 stationair toerental instellen

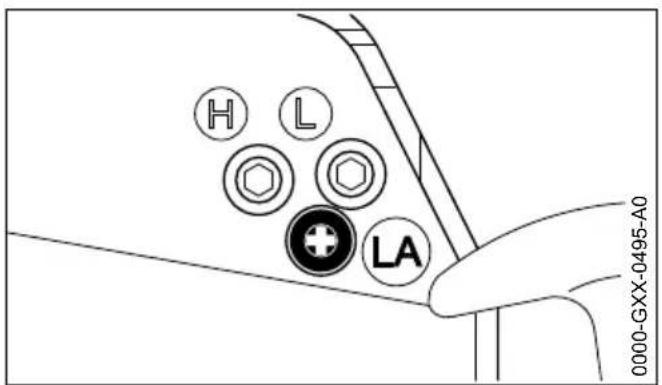

H L + LA 0000-GXX-0495-A0

Motor slaat bij stationair toerental af

▶ Motor ca. 3 min. warm laten draaien
Aanslagschroef stationair toerental (LA) langzaam rechtsom draaien, tot de motor gelijkmatig draait – het snijgarnituur mag niet meebewegen

Het snijgarnituur beweegt bij stationair toerental mee

Aanslagschroef stationair toerental (LA) langzaam linksom draaien, tot het snijgarnituur stil blijft staan, vervolgens 1/2 tot 3/4 slag in dezelfde richting verder draaien

WAARSCHUWING

Als het snijgarnituur na de uitgevoerde afstelling bij stationair toerental niet stil blijft staan, het motorapparaat door een geautoriseerde dealer laten repareren.

17 Bougie

• Bij onvoldoende motorvermogen, slecht starten of onregelmatig stationair toerental eerst de bougie controleren.
• Na ca. 100 bedrijfsuren de bougie vervangen – bij sterk ingebrande elektroden reeds eerder – alleen door STIHL vrijgegeven, ontstoorde bougies gebruiken – zie "Technische gegevens"

17.1 Bougie uitbouwen

1 2 3 0000-GXX 0537-A0

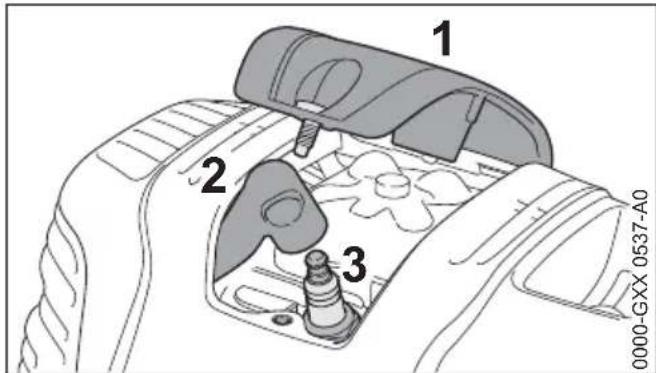

▶ Afdekkap (1) losschroeven
▶ Bougiesteker (2) lostrekken
▶ Bougie (3) losdraaien

17.2 Bougie controleren

000BA039 KN A

▶ Vervuilde bougie reinigen

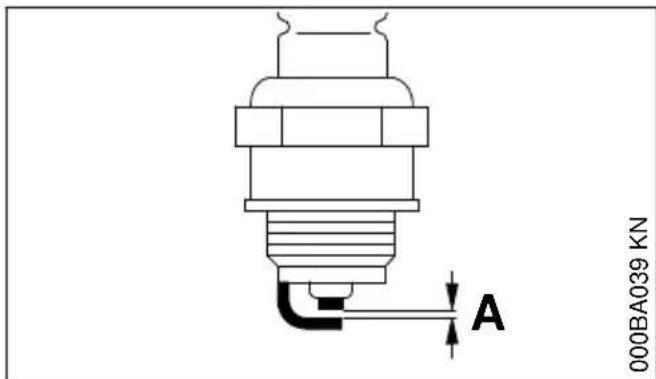

- Elektrodeafstand (A) controleren en zo nodig afstellen, waarde voor elektrodeafstand – zie "Technische gegevens"
▶ Oorzaken van de vervuiling van de bougie opheffen

Mogelijke oorzaken zijn:

• Te veel motorolie in de benzine
• Vervuild luchtfilter
• Ongunstige bedrijfsomstandigheden

000BA045 KN 1

WAARSCHUWING

Bij een niet vastgedraaide of ontbrekende aansluitmoer (1) kunnen vonken worden gevormd. Als in een licht brandbare of explosieve omgeving wordt gewerkt, kunnen brand of explosions ontstaan. Personen kunnen ernstig letsel oplopen of er kan materiële schade ontstaan.

- Ontstoorde bougies met een vaste aansluitmoer monteren

17.3 Bougie monteren

▶ Bougie (3) vastdraaien
▶ Bougie (3) met behulp van de combisleutel vastdraaien
▶ Bougiesteker (2) vast op de bougie drukken
- Afdekkap (1) plaatsen en vastschroeven

18 Apparaat opslaan

Bij buitengebruikstelling vanaf ca. 30 dagen

• De brandstoftank op een goed geventileerde plaats aftappen en reinigen
• De brandstof volgens de voorschriften en milieuwetgeving afvoeren
  ▶ Als er een hand-benzinepomp beschikbaar is: hand-benzinepomp ten minste 5 keer indrukken, voordat de motor wordt gestart
  ▶ De motor en deze net zo lang stationair laten draaien tot de motor afslaat
  ▶ Snijgarnituur demonteren, schoonmaken en controleren. Metalen snijgarnituren insmeren met conserveringsolie.
• Het apparaat goed schoonmaken, vooral de cilinderribben en het luchtfilter!
• Het apparaat op een droge en veilige plaats opbergen – tegen gebruik door onbevoegden (bijv. kinderen) beschermen

19 Metalen snijgarnituren slijpen

• Snijgarnituren bij een geringe slijtage met een aanscherpvijl (speciaal toebehoren) – bij sterke slijtage en groeven, met behulp van een slijpapparaat slijpen of dit door een geautoriseerde dealer laten uitvoeren – STIHL adviseert de STIHL dealer
  ▶ Regelmatig slijpen, weinig materiaal wegne- men: voor het gebruikelijke aanscherpen zijn meestal twee tot drie vijlstreken voldoende

1 1 2 2 1 1 2 002BA083 KN

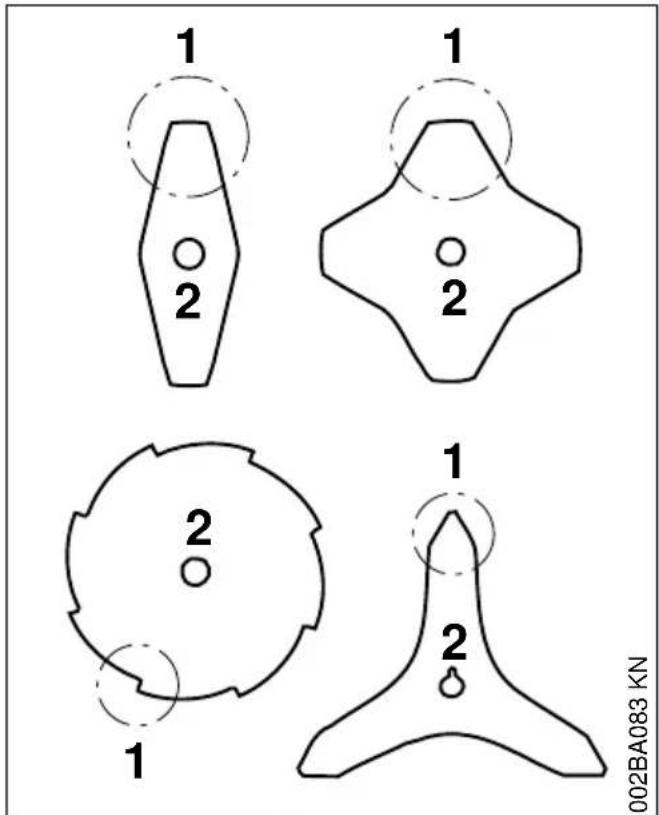

- Mesvleugel (1) gelijkmatig slijpen – de omtrek van het hart (2) niet wijzigen

Meer aanwijzingen met betrekking tot het slijpen staan op de verpakking van het snijgarnituur. Daarom de verpakking bewaren.

19.1 Uitbalanceren

- Ca. 5-maal aanscherpen, hierna het snijgarnituur met behulp van het STIHL balanceerapparaat (speciaal toebehoren) op onbalans controleren en uitbalanceren of dit door een geautoriseerde dealer laten uitvoeren – STIHL adviseert de STIHL dealer

20 Onderhoud maaikop

20.1 Motorapparaat neerleggen

- Motor afzetten - Het motorapparaat zo neerleggen dat de koppeling voor het snijgarnituur naar boven is gericht

20.2 Maaidraad vervangen

Voor het vervangen van de maaidraad de maai-kop beslist op slijtage controleren.

WAARSCHUWING

Als er sterke slijtagesporen zichtbaar zijn, moet de maaikop compleet worden vervangen.

De maaidraden worden in het vervolg kortweg "draden" genoemd.

Tot de leveringsomvang van de maaikop behoort een handleiding met afbeeldingen die laat zien hoe de draden worden vervangen. Daarom de handleiding voor de maaikop goed bewaren.

- Indien nodig de maaikop uitbouwen

20.3 Maaidraad bijstellen

STIHL SuperCut

De draad wordt automatisch op de juiste lengte afgesteld als de draad minimaal 6 cm (2 1/2 inch) lang is – door het mes op de beschermkap worden te lange draden op de optimale lengte afgesneden.

STIHL AutoCut

- Het apparaat met draaiende motor boven een grasveld houden – de maaikop moet hierbij draaien - De maaikop op de grond tippen – de draden worden bijgesteld en door het mes op de beschermkap op de optimale lengte afgesne- den

Steeds nadat met de maaikop op de grond wordt getipt wordt de draad bijgesteld. Daarom tijdens de werkzaamheden de maaiprestaties van de maaikop observeren. Als met de maaikop te vaak op de grond wordt getipt, worden ongebruikte stukken van de maaidraad door het mes afgesneden.

De draadlengte wordt alleen bijgesteld als de beide draaduiteinden ten minste nog 2,5 cm (1 inch) lang zijn.

STIHL TrimCut

WAARSCHUWING

Voor het met de hand bijstellen van de draad de motor beslist afzetten – anders is er kans op let-sell!

- Het spoelhuis omhoog trekken – linksom draaien – ca. 1/6 slag – tot aan de arrêteerstand – en weer terug laten veren

Nederlands 21 Onderhouds- en reinigingsvoorschriften

▶ De draaduiteinden naar buiten trekken

De procedure indien nodig herhalen tot de beide draaduiteinden het mes in de beschermkap bereiken.

Een draaibeweging van aanslag tot aanslag vergroot de draadlengte met ca. 4 cm (1 1/2 inch).

20.4 Maaidraden vervangen

STIHL PolyCut

In de maaikop PolyCut kunnen in plaats van messen ook afgekorte draden worden gehaakt.

Voordat de maaikop met de hand wordt voorzien van maaidraad de motor beslist afzetten – anders is er kans op letsel!

- De maaikop aan de hand van de meegeleverde handleiding voorzien van de op maat afgekorte draad

20.5 Mes vervangen

20.5.1 STIHL PolyCut

Voor het vervangen van de messen de maaikop beslist op slijtage controleren.

WAARSCHUWING

Als er sterke slijtagesporen zichtbaar zijn, moet de maaikop compleet worden vervangen.

De snijmessen worden in het vervolg kortweg "messen" genoemd.

Tot de leveringsomvang van de maaikop behoort een handleiding met afbeeldingen die laat zien hoe de messen worden vervangen. Daarom de handleiding voor de maaikop goed bewaren.

WAARSCHUWING

Voordat de maaikop met de hand wordt voorzien van maaidraad de motor beslist afzetten – anders is er kans op letsel!

▶ Maaikop verwijderen
▶ De messen op die wijze vervangen als afgebeeld in de handleiding
▶ De maaikop weer monteren

21 Onderhouds- en reinigingsvoorschriften

Onderstaande gegevens zijn gebaseerd op nor-male bedrijfsomstandigheden. Onder zware omstandigheden (veel stofoverlast enz.) en bij langere dagelijkse werktijden dienen de gegeven inter-vallen navenant te worden verkort.		Voor begin van de werkzaamheden	Na beëindigen van de werkzaamheden, resp. dagelijks	Na elke tankvulling	Wekelijks	Maandelijks	Jaarlijks	Bij storingen	Bij beschadiging	Indien nodig
Complete machine visuele	controle (staat, lekkage)	X		X
	reinigen X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

Bij storingen

X

X

X

X

X

X

X

X

X

X

X

X

Bij beschadiging

X

Indien nodig

X

X

X

Bij storingen

X

Bij beschadiging

X

Bij storingen

X

Bij storingen

X

Bij storingen

X

Bij storingen

X

Bij storingen

X

Bij storingen

Bij storingen

X

Bij storingen

Bij storingen

X

Bij storingen

Bij storingen

X

Bij storingen

Bij storingen

X

Bij storingen

Bij storingen

X

Bij storingen

Bij storingen

X

Bij storingen

Bij storingen

X

Bij storingen

Bij storingen

Bij storingen

X

Bij storingen

Bij storingen

Bij storingen

X

Bij storingen

Bij storingen

Bij storingen

X

Bij storingen

Bij storingen

Bij storingen

Onderstaande gegevens zijn gebaseerd op nor-male bedrijfsomstandigheden. Onder zware omstandigheden (veel stofoverlast enz.) en bij langere dagelijkse werktijden dienen de gegeven intervallen navenant te worden verkort.

Voor begin van de werkzaamheden

Na beëindigen van de werkzaamheden, resp. dagelijks

Na elke tankvulling

Wekelijks

Maandelijks

Jaarlijks

Bij storingen

Bij beschadiging

Indien nodig

laten afstellen door geautoriseerde dealer1)

Verbrandingsruimte elke 1)

50 bedrijfsuren laten reinigen door geautoriseerde dealer1)

X

Bereikbare bouten, schroeven en moeren (behalve stelschroeven)

natrekken X

Antivibratie-elementen con

troleren X X X

laten vervangen door geautoriseerde dealer1)

X

Snijgarnituren visuele con

role X X

vervangen X

op vastzitten controleren

X X

Metalen snijgarnituren slijpen/aanscherpen X X

Veiligheidssticker vervangen X

1)STIHL adviseert de STIHL dealer2)Alleen als het motorvermogen merkbaar afneemt

22 Slijtage minimaliseren en schade voorkomen

Het aanhouden van de voorschriften in deze handleiding voorkomt overmatige slijtage en schade aan het apparaat.

Gebruik, onderhoud en opslag van het apparaat moeten net zo zorgvuldig plaatsvinden als staat beschreven in de handleiding.

De gebruiker is zelf verantwoordelijk voor alle schade die door het niet in acht nemen van de veiligheids-, bedienings- en onderhoudsaanwij-

zingen wordt veroorzaakt. Dit geldt in het bijzonder voor:

• Niet door STIHL vrijgegeven wijzigingen aan het product
• Het gebruik van gereedschappen of toebehoren die niet voor het apparaat zijn vrijgegeven, niet geschikt of kwalitatief minderwaardig zijn
• Het niet volgens voorschrift gebruikmaken van het apparaat
• Gebruik van het apparaat bij sportmanifestaties of wedstrijden
• Vervolgschade door het blijven gebruiken van het apparaat met defecte onderdelen

23 Belangrijke componenten Nederlands

22.1 Onderhoudswerkzaamheden

Alle in het hoofdstuk "Onderhouds- en reinigingsvoorschriften" vermelde werkzaamheden moeten regelmatig worden uitgevoerd. Voorzover deze onderhoudswerkzaamheden niet door de gebruiker zelf kunnen worden uitgevoerd, moeten deze worden overgelaten aan een geautoriseerde dealer.

STIHL adviseert onderhouds- en reparatiewerkzaamheden alleen door de STIHL dealer te laten uitvoeren. De STIHL dealers worden regelmatig geschoold en hebben de beschikking over Technische informaties.

Als deze werkzaamheden niet of onvakkundig worden uitgevoerd kan er schade ontstaan waarvoor de gebruiker zelf verantwoordelijk is. Hiertoe behoren o.a.:

• Schade aan de motor ten gevolge van niet tijdig of niet correct uitgevoerde onderhoudswerkzaamheden (bijv. lucht- en benzinefilter), verkeerde carburateurafstelling of onvoldoende reiniging van de koelluchtgeleiding (inlaatsleuven, cilinderribben)
• Corrosie- en andere vervolgschade ten gevolge van onjuiste opslag
• Schade aan het apparaat ten gevolge van gebruik van kwalitatief minderwaardige onderdelen

22.2 Aan slijtage blootstaande onderdelen

Sommige onderdelen van het motorapparaat staan ook bij gebruik volgens de voorschriften aan normale slijtage bloot en moeten, afhankelijk van de toepassing en de gebruiksduur, tijdig worden vervangen. Hiertoe behoren o.a.:

– Snijgarnituren (alle typen)
- Bevestigingsdelen voor snijgarnituren (draai-schotels, moeren, enz.)
- Beschermkap snijgarnituur
- Koppeling
– Filter (voor lucht, benzine)
- Startmechanisme
- Bougie
- Antivibratie-elementen

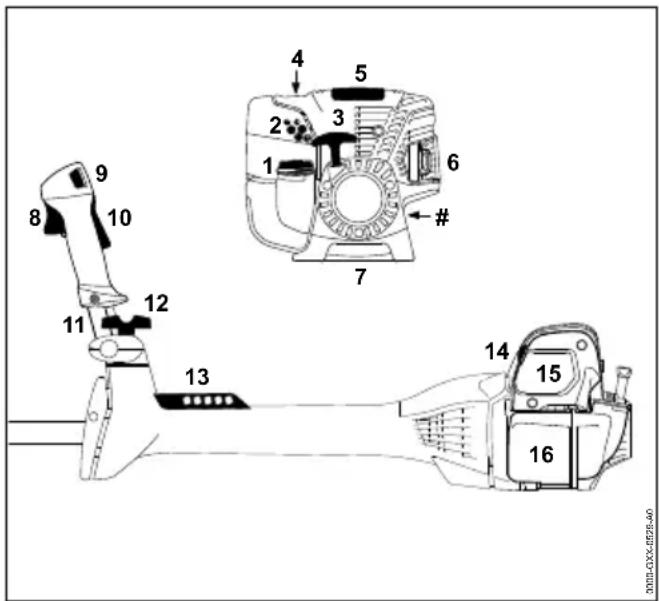

23 Belangrijke componenten

Nederlands 24 Technische gegevens

2 Beschermkap (alleen voor maaikoppen)

3 Mes

4 5 002BA417 KN

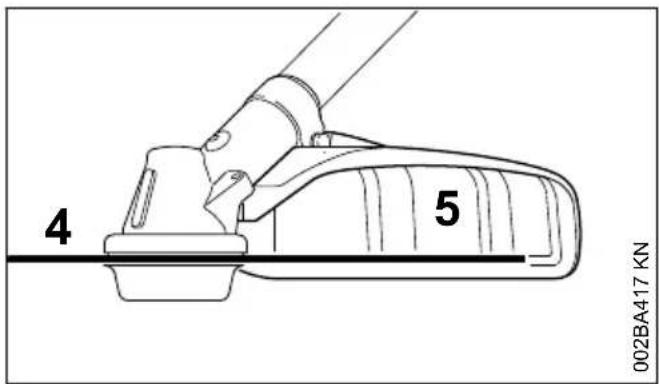

4 Metalen maaigarnituur

5 Beschermkap (alleen voor metalen maaigarnituren)

6 7 002BA413 KN

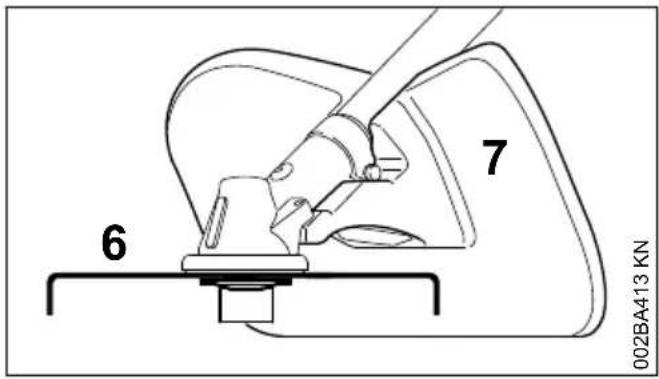

6 Hakselmes

7 Hakselmesbeschermer (alleen voor het hak- selen met hakselmessen)

8 9 002BA414 KN

8 Cirkelzaagblad

9 Aanslag (alleen voor cirkelzaagbladen)

STIHL eencilinder-viertaktmotor met mengsmering

Cilinderinhoud: 36,3 cm³

Boring: 43 mm

Slag: 25 mm

Vermogen vol- 1,4 kW

gens ISO 8893: (1,9 pk)

bij 8500 1/min

Stationair toeren- 2800 1/min

tal:

Afregeltoerental 10.200 1/min

(nominale

waarde):

Max.toerental 7360 1/min

van de uitgaande

as (koppeling

snijgarnituur):

Klepspeling

Inlaatklep: 0,10 mm

Uitlaatklep: 0,10 mm

24.2 Ontstekingssysteem

Elektrodeafstand:0,5 mm

24.3 Brandstofsysteem

Onafhankelijk van de stand werkende membraancarburateur met geïntegreerde benzinepomp

Inhoud benzinetank: 710 cm ^3 (0,71 l)

24.4 Gewicht

Zonder benzine, zonder snijgarni- 7,2 kg tuur en beschermkap:

24.5 Totale lengte

Zonder snijgarnituur: 1800 mm

24.6 Geluids- en trillingswaarden

Voor het bepalen van de geluids- en trillings-waarden wegen stationair toerental en nominaal maximumtoerental even zwaar.

Gedetailleerde gegevens m.b.t. de arbo-wetgeving voor wat betreft trillingen 2002/44/EG, zie www.stihl.com/vib

24.6.1 Geluiddrukniveau L poq volgens ISO 22868

Met maaikop: 99 dB(A)

Met metalen snijgarnituur: 98 dB(A)

24.6.2 Geluidvermogensniveau L w volgens ISO 22868

Met maaikop: 110 dB(A)

Met metalen snijgarnituur: 110 dB(A)

24.6.3 Trillingswaarde a hv,eq volgens ISO 22867

Handgreep	links	Hand-greeprechts
Met maaikop:	2,2 m/s ^2	2,8 m/s ^2
Met metalen snijgar-nituur:	2,9 m/s ^2	2,9 m/s ^2

Voor het geluiddrukniveau en het geluidvermogensniveau bedraagt de K--waarde volgens RL 2006/42/EG = 2,0 dB(A); voor de trillingswaarde bedraagt de K--waarde volgens RL 2006/42/EG = 2,0 m/s ^2 .

24.7 REACH

REACH staat voor een EG voorschrift voor de registratie, classificatie en vrijgave van chemicaliën.

Informatie met betrekking tot het voldoen aan het REACH voorschrift (EG) nr. 1907/2006 zie www.stihl.com/reach

24.8 Uitlaatgasemissiewaarde

De in de EU-typegoedkeuringsprocedure geme- ten CO _2 -waarde staat weergegeven bij de voor het product specifieke technische gegevens bij www.stihl.com/co2.

De gemeten CO _2 -waarde werd op een representatieve motor volgens een genormeerde testprocedure onder laboratoriumomstandigheden bepaald en vormt geen uitdrukkelijke of impliciete garantie van het vermogen van een bepaalde motor.

Door het in deze handleiding beschreven gebruik conform de voorschriften en onderhoud, wordt aan de geldende uitlaatgasemissie-eisen voldaan. Bij modificaties aan de motor vervalt de typegoedkeuring.

25 Reparatierichtlijnen

Door de gebruiker van dit apparaat mogen alleen die onderhouds- en reinigingswerkzaamheden worden uitgevoerd die in deze handleiding staan beschreven. Verdergaande reparaties mogen alleen door geautoriseerde dealers worden uitgevoerd.

STIHL adviseert onderhouds- en reparatiewerkzaamheden alleen door de STIHL dealer te laten uitvoeren. De STIHL dealers worden regelmatig geschoold en hebben de beschikking over Technische informaties.

Bij reparatiewerkzaamheden alleen onderdelen inbouwen die door STIHL voor dit apparaat zijn vrijgegeven of technisch gelijkwaardige onderdelen. Alleen hoogwaardige onderdelen monteren. Als dit wordt nagelaten is er kans op ongelukken of schade aan de apparaat.

STIHL adviseert originele STIHL onderdelen te monteren.

Originele STIHL onderdelen zijn te herkennen aan het STIHL onderdeelnummer, aan het logo STIHL ^ en, indien aanwezig, aan het STIHL onderdeellogo G_ (op kleine onderdelen kan dit logo ook als enig teken voorkomen.).

26 Milieuverantwoord afvoeren

Bij het milieuvriendelijk verwerken moeten de nationale voorschriften met betrekking tot afvalstoffen in acht worden genomen.

000BA073 KN

STIHL producten behoren niet bij het huisvuil. STIHL producten, accu's, toebehoren en verpakking moeten worden ingeleverd voor een milieu-vriendelijke recycling.

Actuele informatie betreffende het milieuvriendelijk verwerken van accu's is verkrijgbaar bij de STIHL dealer.

27 EU-conformiteitsverklaring

verklaart op eigen verantwoordelijkheid dat

Constructie: bosmaaier

Merk: STIHL

Type: FS 311

Serie-identificatie: 4180

Cilinderinhoud: 36,3 cm ^4

voldoet aan de betreffende bepalingen van de richtlijnen 2011/65/EU, 2006/42/EG, 2014/30/EU

italiano

en 2000/14/EG en in overeenstemming met de ten tijde van de productiedatum geldende versies van de volgende normen is ontwikkeld en geproduceerd:

EN ISO 11806-1, EN 55012, EN 61000-6-1

Voor het bepalen van het gemeten en het gega-randeerde geluidsvermogenniveau werd volgens richtlijn 2000/14/EG, bijlage V, onder toepassing van de norm ISO 10884 gehandeld.

Gemeten geluidsvermogenniveau 110 dB(A)

Gegarandeerd geluidsvermogenniveau 112 dB(A)

Bewaren van technische documentatie:

Het productiejaar en het machinenummer staan vermeld op het apparaat.

Waiblingen, 3-2-2020

Hoofd van de afdeling productgoedkeuring, - regelgeving

Indice
