Technische specificaties	Caffitaly Nautilus S11 koffiemachine
Type machine	Koffiemachine met capsules
Pompdruk	15 bar
Waterreservoir capaciteit	1,2 liter
Materiaal	Kunststof en roestvrij staal
Afmetingen	Compacte afmetingen voor ruimtebesparing
Gebruik	Eenvoudig te gebruiken met een Caffitaly capsulesysteem
Extra functies	Stoomfunctie voor het bereiden van melkdranken
Onderhoud	Gemakkelijk schoon te maken met verwijderbare onderdelen
Onderhoud	Regelmatig ontkalken aanbevolen
Veiligheid	Automatische uitschakeling na 30 minuten inactiviteit
Garantie	2 jaar garantie
Algemene informatie	Alleen compatibel met Caffitaly capsules

Veelgestelde vragen - Nautilus S11 Caffitaly

Waarom gaat mijn Caffitaly Nautilus S11 koffiemachine niet aan?

Controleer of de machine correct is aangesloten en of het stopcontact werkt. Zorg er ook voor dat het waterreservoir goed op zijn plaats zit.

Hoe ontkalk ik mijn Caffitaly Nautilus S11 koffiemachine?

Gebruik een geschikt ontkalkingsmiddel. Vul het waterreservoir met de ontkalkingsoplossing en start vervolgens de bereidingscyclus zonder capsule. Herhaal met schoon water om na te spoelen.

Waarom is de koffie lauw of koud?

Zorg ervoor dat de machine voldoende tijd heeft gehad om op te warmen voordat u koffie zet. Controleer ook of het waterreservoir gevuld is en of het verwarmingssysteem goed werkt.

Hoe maak ik de Caffitaly Nautilus S11 koffiemachine schoon?

Maak regelmatig het waterreservoir, het lekbakje en de capsulehouder schoon met zeepwater. Vermijd het gebruik van schurende middelen.

Wat moet ik doen als de koffiemachine geen water afgeeft?

Controleer of het waterreservoir vol en correct geplaatst is. Zorg er ook voor dat de capsule goed zit en dat het systeem niet verstopt is.

Hoe stel ik de koffiesterkte in op de Caffitaly Nautilus S11?

De koffiesterkte wordt meestal bepaald door het type capsule dat wordt gebruikt. Voor een sterkere koffie kiest u capsules die zijn ontworpen voor een intense smaak.

Maakt de machine geluid, is dat normaal?

Een bepaald geluid is normaal tijdens het gebruik, maar als het geluid te luid of ongewoon is, controleer dan of de machine correct is gemonteerd en of er geen voorwerpen het mechanisme blokkeren.

Hoe kan ik een terugbetaling of omruiling krijgen?

Neem contact op met de klantenservice waar u de machine heeft gekocht. Houd uw bon en aankoopgegevens bij de hand om het proces te vergemakkelijken.

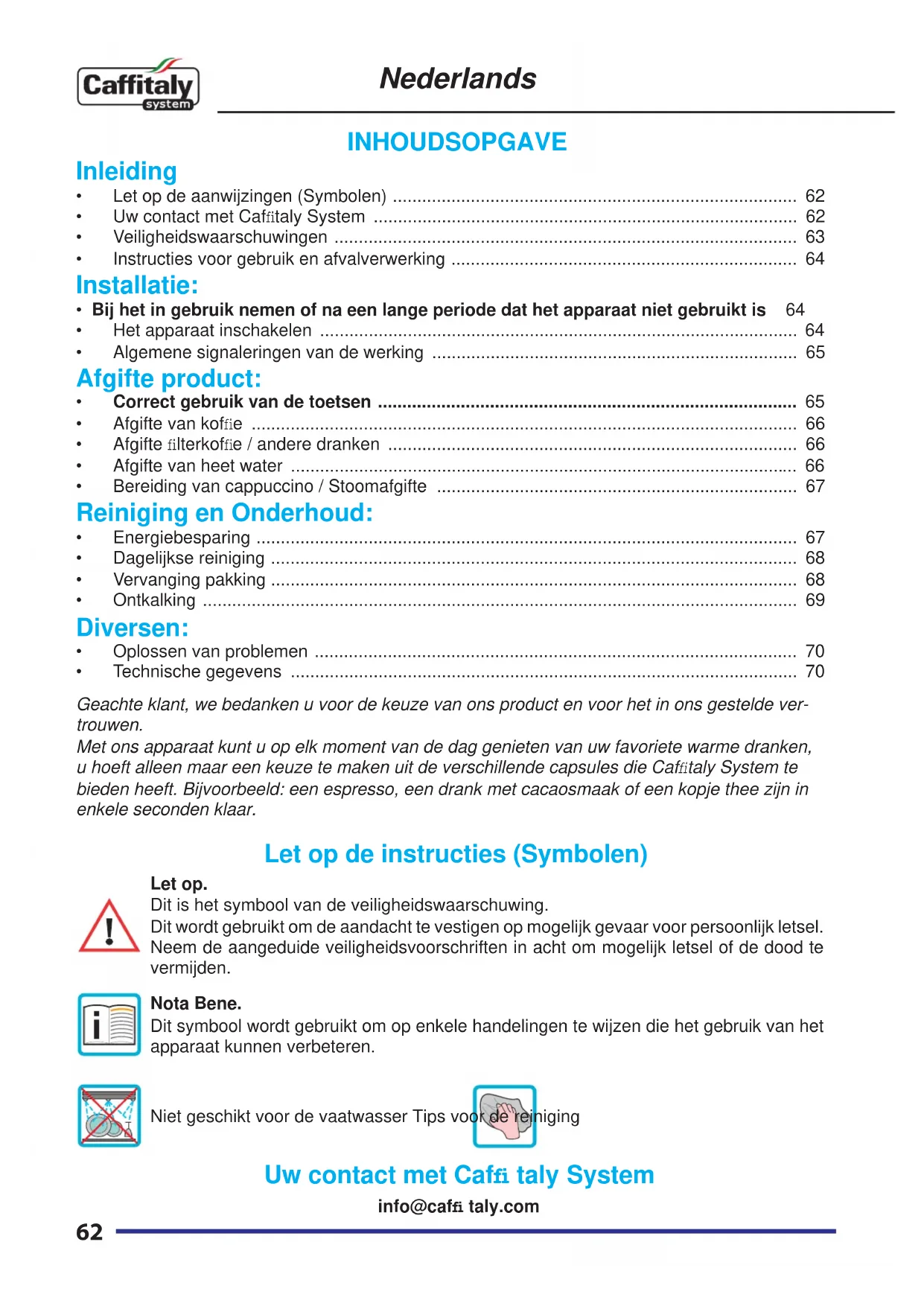

GEBRUIKSAANWIJZING Nautilus S11 Caffitaly

• Instructies voor gebruik en afvalverwerking ....................................................................... 64 Installatie:

• Bij het in gebruik nemen of na een lange periode dat het apparaat niet gebruikt is 64

• Technische gegevens ........................................................................................................ 70 Geachte klant, we bedanken u voor de keuze van ons product en voor het in ons gestelde ver- trouwen. Met ons apparaat kunt u op elk moment van de dag genieten van uw favoriete warme dranken, u hoeft alleen maar een keuze te maken uit de verschillende capsules die Caffi taly System te bieden heeft. Bijvoorbeeld: een espresso, een drank met cacaosmaak of een kopje thee zijn in enkele seconden klaar. Let op de instructies (Symbolen) Let op. Dit is het symbool van de veiligheidswaarschuwing. Dit wordt gebruikt om de aandacht te vestigen op mogelijk gevaar voor persoonlijk letsel. Neem de aangeduide veiligheidsvoorschriften in acht om mogelijk letsel of de dood te vermijden. Nota Bene. Dit symbool wordt gebruikt om op enkele handelingen te wijzen die het gebruik van het apparaat kunnen verbeteren. Niet geschikt voor de vaatwasser Tips voor de reiniging Uw contact met Caffi taly System info@caffi taly.com Nederlands63 Veiligheidswaarschuwingen Lees AANDACHTIG de volgende aanwijzingen! Op die manier voorkomt u kans op ongelukken en schade aan het apparaat.

• Dit apparaat is bestemd voor huishoudelijk of soortgelijk gebruik zoals bijvoorbeeld: keuken voor winkelpersoneel, kantoor en overige bedrijfsomgeving; hotel, agriturismo, motel, Bed & Breakfast en overige horecagelegenheden.

• Gebruik uitsluitend de speciale capsules voor het Caffi taly System.

• Elk overig gebruik dat niet in deze handleiding staat vermeld kan persoonlijk letsel veroor- zaken en vervallen van de garantie. De fabrikant kan niet aansprakelijk gesteld worden voor schade die voortkomt uit oneigenlijk gebruik van het apparaat.

• Nadat u de verpakking verwijderd hebt, controleren of het apparaat intact is. In geval van scha- de of bij het eerste teken van een defect (raar geluid of geur) of bij een willekeurig probleem in het apparaat, het niet gebruiken en contact opnemen met een Erkend Servicecentrum.

• De onderdelen van de verpakking (plastic zakjes e.d.) moeten buiten het bereik van kinderen worden gehouden, aangezien het een mogelijke bron van gevaar betekent.

• Gebruik het apparaat alleen als de voedingskabel intact is. Neem voor de vervanging van een beschadigde kabel uitsluitend contact op met een Erkend Servicecentrum. Levensgevaar wegens elektrische schokken.

• Bewaar en gebruik het apparaat alleen binnenshuis. Verzeker u ervan dat de elektrische on- derdelen, stekkers en kabels droog zijn. Dompel het apparaat nooit onder in water. Bescherm het apparaat tegen spatten of waterdruppels. Elektriciteit en water samen zijn levensgevaarlijk wegens elektrische ontladingen.

• Sluit het apparaat alleen aan op een stopcontact dat voldoet aan de wettelijke voorschriften. Verzeker u ervan dat de spanning van het elektriciteitsnet overeenkomt met de spanning die vermeld staat op het typeplaatje onder op het apparaat.

• Plaats het apparaat op een vlakke, stevige en hittebestendige ondergrond; de plaats van in- stallatie mag niet meer dan 2° hellen.

• Zorg dat het apparaat niet gebruikt wordt door personen (met inbegrip van kinderen) met een geestelijke, lichamelijke of zintuiglijke beperking of met onvoldoende ervaring met en kennis omtrent het apparaat, tenzij zij onder toezicht staan of instructies krijgen van iemand die ver- antwoordelijk is voor hun veiligheid. Houd kinderen onder toezicht en controleer of zij niet met het apparaat gaan spelen!

• Laat de voedingskabel niet in de nabijheid van warme oppervlakken, uitstekende randen of scherpe voorwerpen liggen.

• Steek uw handen nooit in de capsulehouder. Gevaar van verwondingen.

• Sluit altijd de hendel. Open de hendel nooit tijdens afgifte van een drank.

• Verwijder nooit delen uit het apparaat, tenzij ze volgens de voorschriften dagelijks gereinigd moeten worden.

• Steek nooit voorwerpen in de openingen. Hierdoor kunnen elektrische schokken veroorzaakt worden! Iedere ingreep die niet in deze handleiding beschreven wordt, mag alleen uitgevoerd worden bij een Erkend Servicecentrum!

• Trek niet aan de voedingskabel om het apparaat los te koppelen, maar verwijder de stekker uit het stopcontact om schade aan de kabel te voorkomen.

• Ontkalk het apparaat met regelmatige tussenpozen volgens de aanwijzingen. Anders kan het apparaat beschadigd raken.

• Maak het apparaat zorgvuldig en regelmatig schoon. De aanslag die kan ontstaan indien geen reiniging plaatsvindt, kan schadelijk voor de gezondheid zijn. Trek de stekker van het apparaat uit het stopcontact en laat het afkoelen voordat u het schoonmaakt.

• Indien u voorziet dat u het apparaat gedurende lange tijd niet zult gebruiken (vakanties, enz.), trek dan de stekker uit het stopcontact. Nederlands64 Instructies voor het gebruik en de afvalverwerking Het apparaat is samengesteld uit hoogwaardig materiaal dat bestemd is voor hergebruik en recycling. Breng het afgedankte apparaat naar een speciaal inzamelingscentrum. Aanwijzingen voor de correcte verwerking van het afgedankte product in overeenstem- ming met de Europese richtlijn 2002/96/EC en Wetsbesluit n. 151 d.d. 25 juli 2005. Aan het einde van de gebruiksduur mag het apparaat niet weggegooid worden bij het huisvuil. Het kan ingeleverd worden bij de door de gemeente aangewezen inzamelcentra voor gescheiden afvalverwerking of bij verkopers die deze service bieden. Gescheiden verwerken van een elektrische huishoudelijk apparaat voorkomt negatie- ve invloed op milieu en gezondheid en bewerkstelligt recycling van de materialen met aanzienlijke besparing van energie en grondstoffen tot gevolg. Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparaten te wijzen, is op het apparaat het symbool van een doorgestreepte vuilnisbak aangebracht. Verkeerde afval- verwerking van het apparaat door de gebruiker kan leiden tot administratieve sancties volgens de geldende voorschriften. Het verpakkingsmateriaal kan gerecycled worden. Neem contact op met de bevoegde instanties voor informatie omtrent plaatselijke voorschriften. Bij het in gebruik nemen of na een lange periode dat het apparaat niet gebruikt is

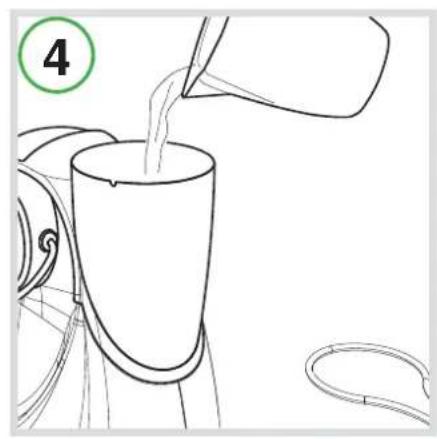

• Vul het reservoir met vers water, zonder koolzuur (Afb. 4).

• Controleer of de hendel dicht is (Afb. 3).

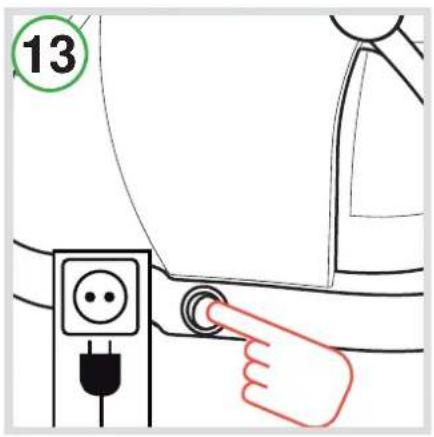

• Steek de stekker in het stopcontact en schakel het apparaat in (Afb. 13).

• De toetsen A-B knipperen tegelijk.

• Zet een kannetje (min. inhoud 250ml) onder het afgiftebuisje van het hete water (Afb. 8).

• Om het circuit met water te vullen de bedieningshendel naar achter draaien (Afb. 21). Na 15 seconden wordt de afgifte onderbroken en knippert alleen het controlelampje B GEEL.

• Zet de bedieningshendel weer terug in de middelste stand (Afb. 20). Het controlelampje C knippert GROEN. Na ongeveer 1 minuut gaat het lampje permanent branden en is het ap- paraat klaar voor gebruik.

• Verwijder het water uit het bakje voor de lege capsules (Afb. 6). Het apparaat inschakelen

• Vul het reservoir met vers water, zonder koolzuur (Afb. 4).

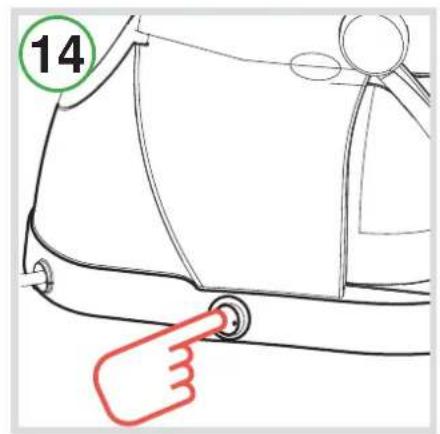

• Druk op de hoofdschakelaar (Afb. 14) om het apparaat in te schakelen.

• Het controlelampje C knippert GROEN. Na ongeveer 1 minuut gaat het lampje permanent branden; het apparaat is nu klaar voor gebruik. Nederlands65 Algemene signaleringen van de werking SIGNAAL ONTKALKING

• Wanneer het controlelampje C ORANJE gaat branden wordt geadviseerd een ontkalkingscy- clus uit te voeren (Zie Hfdst. Ontkalking). VERWARMING:

• Het controlelampje C knippert GROEN. WANNEER DE HENDEL WORDT GEOPEND TIJDENS AFGIFTE:

• Wanneer de hendel tijdens de afgifte van een product of heet water/stoom wordt opgetild (Afb. 1), kan het zijn dat er heet water wegspat. Kans op brandwonden!

• De afgifte wordt onmiddellijk onderbroken. Het controlelampje C knippert ROOD.

• Sluit de hendel (Afb. 3).

• Zet de bedieningshendel weer terug in de middelste stand (Afb. 20).

• Wanneer het lampje C GROEN blijft branden is het apparaat klaar voor gebruik. Correct gebruik van de toetsen Gebruik de toets A (2

van boven, brandt BLAUW) uitsluitend voor "Filterkoffi e" of "Americano" (aangelengde koffi e). Maak tevens gebruik van deze toets voor capsules thee, kamillethee en kruidenthee. Gebruik de toets B (1 ste van boven, brandt GEEL) om de stoomfunctie te activeren. Gebruik de toets A niet voor espresso en in ieder geval niet voor sterke koffi e. Tijdens deze functie is het apparaat nl. afgesteld op lage druk, m.a.w. het produceert minder koffi ecrème, waardoor de afgifte mogelijk onderbroken wordt. NOTA BENE: In het circuit van het apparaat kunnen sporen van het net afgegeven pro- duct aanwezig zijn. Met het oog op het behoud van de smaak van de drank wordt gead- viseerd om kortstondig te spoelen wanneer er van drank wordt gewisseld. Spoelen vindt plaats door koffi e te bereiden zonder een capsule te plaatsen. Nederlands66 Afgifte van koffi e

• Til de hendel op om de ruimte voor het plaatsen van de capsule te openen (Afb. 1).

• Plaats de capsule door ze met lichte druk naar binnen te duwen (Afb. 2).

• Maak de hendel volledig dicht (Afb. 3).

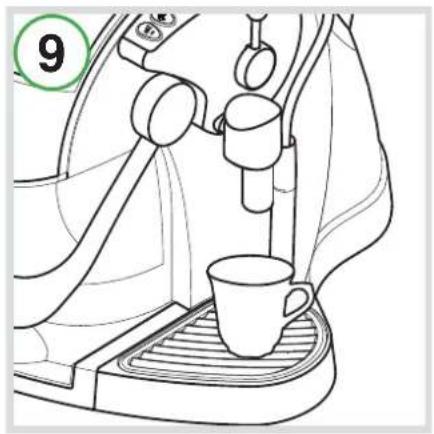

• Zet een kop of kopje onder het afgiftepunt voor koffi e (Afb. 9).

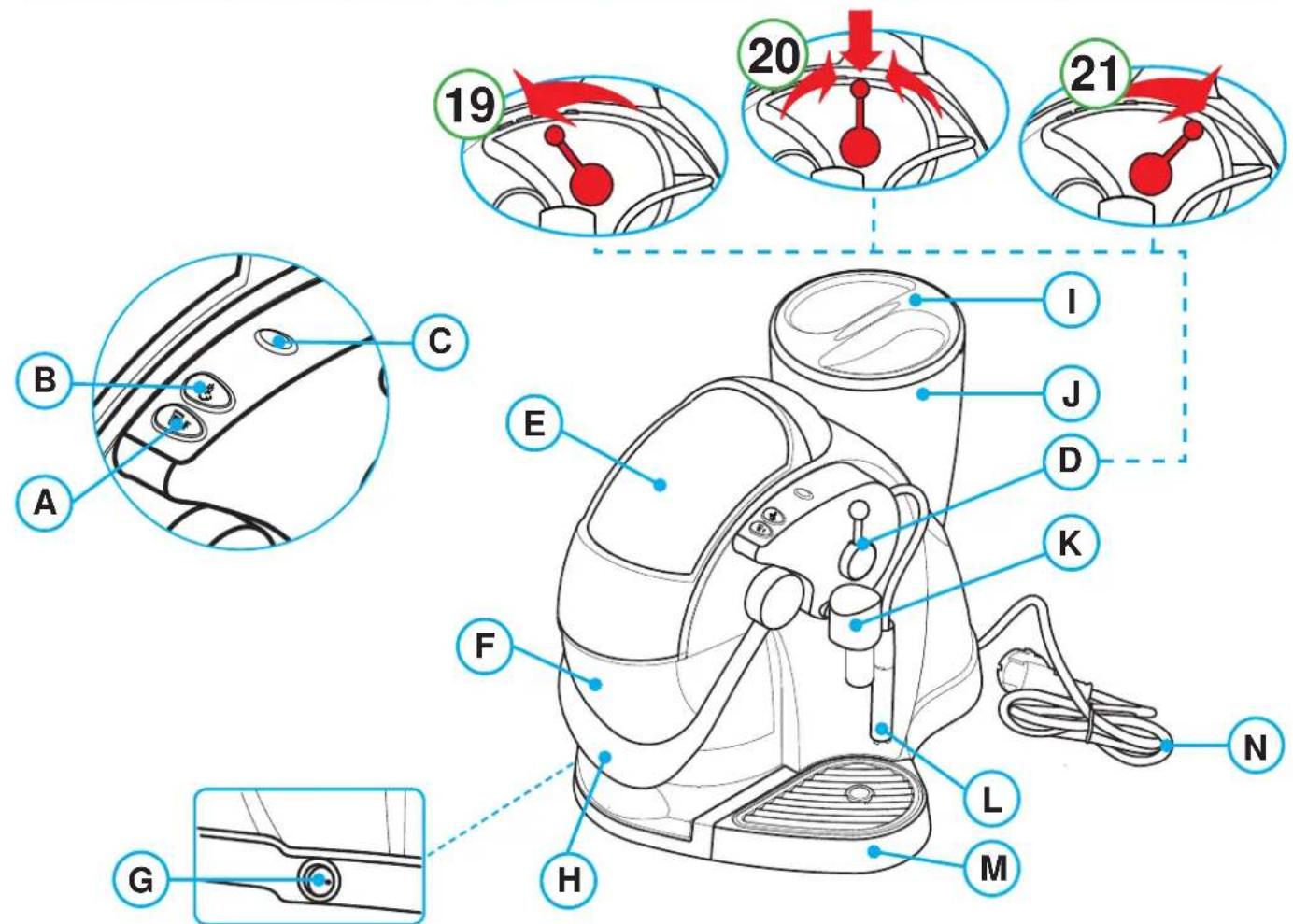

• Draai de bedieningshendel naar voren (Afb. 19).

• Zet de bedieningshendel in de middelste stand (Afb. 20) zodra de gewenste hoeveelheid is bereikt

• Til de hendel op om de capsule te verwijderen; ze valt in het daarvoor bestemde bakje (Afb. 1).

• Sluit de hendel (Afb. 3). Afgifte fi lterkoffi e / andere dranken

• Til de hendel op om de ruimte voor het plaatsen van de capsule te openen (Afb. 1).

• Plaats de capsule door ze met lichte druk naar binnen te duwen (Afb. 2).

• Maak de hendel volledig dicht (Afb. 3).

• Zet een kop of kopje onder het afgiftepunt voor koffi e (Afb. 9).

• Druk op de toets A; hij gaat BLAUW branden.

• Draai de bedieningshendel naar voren (Afb. 19).

• Zet de bedieningshendel in de middelste stand (Afb. 20) zodra de gewenste hoeveelheid is bereikt. Het lampje van toets A gaat uit.

• Til de hendel op om de capsule te verwijderen; ze valt in het daarvoor bestemde bakje (Afb. 1).

• Sluit de hendel (Afb. 3). Afgifte van heet water LET OP! Het afgiftebuisje van het hete water kan heel erg heet worden: Kans op brandwonden! Raak het buisje uitsluitend aan met behulp van de rubberen hand- greep. Maak het buisje na elk gebruik schoon met een vochtige doek.

• Controleer of de hendel dicht is (Afb. 3).

• Zet een metalen kannetje onder het afgiftebuisje van het hete water (Afb. 10).

• Draai de bedieningshendel naar achter (Afb. 21). De afgifte van heet water begint.

• Zet, om de afgifte te stoppen, de bedieningshendel weer in de middelste stand (Afb. 20) terug.

• Haal het kannetje met het hete water weg. Nederlands67 Bereiding cappuccino / Stoomafgifte LET OP! Tijdens de bereiding kunnen er hete waterdruppels naar buiten komen en wordt het stoomafgiftebuisje erg heet: Kans op brandwonden! Raak het buisje uitsluitend aan met behulp van de rubberen handgreep. Maak het buisje na elk gebruik schoon met een vochtige doek.

• Laat de gewenste koffi e in een kop lopen (zie Hfdst. Afgifte van koffi e).

• Druk op de toets B; hij begint GEEL te knipperen. Na ongeveer 1 minuut blijft de toets B per- manent GEEL branden; het apparaat is gereed om stoom af te geven.

• Zet een metalen kannetje onder het afgiftebuisje van het hete water (Afb. 8).

• Draai de bedieningshendel naar achteren (Afb. 21); op die manier wordt het water dat in het circuit is achtergebleven geloosd.

• Na enkele seconden komt er alleen stoom uit het afgiftebuisje; zet de bedieningshendel weer in de middelste stand (Afb. 20). Maak het kannetje leeg.

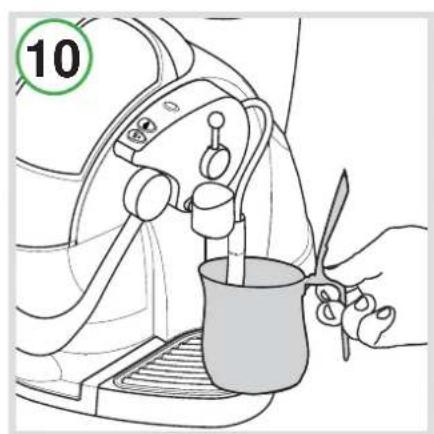

• Vul een metalen kannetje voor een derde met melk. Steek het stoompijpje in het kannetje (Afb. 10).

• Draai de bedieningshendel naar achteren (Afb. 21) voor stoomafgifte.

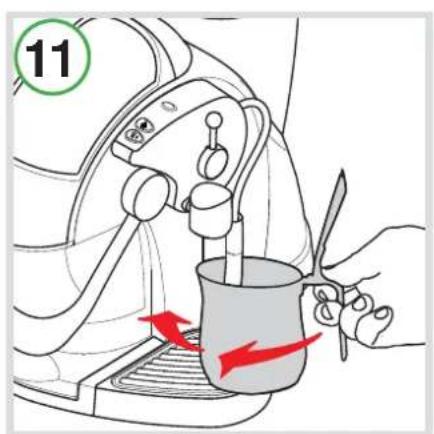

• Maak met het metalen kannetje voorzichtig ronddraaiende bewegingen om de melk gelijkma- tiger op te warmen (Afb. 11).

• Zet, na afl oop van de bereiding, de bedieningshendel weer in de middelste stand (Afb. 20).

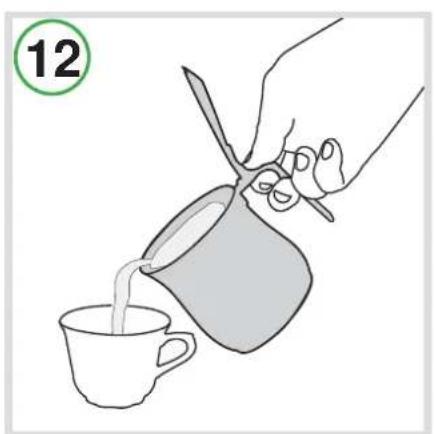

• Giet de warme, geklopte melk in het koffi ekopje (Afb. 12).

• Druk op de toets B. Het lampje C knippert snel GROEN; het apparaat is aan het afkoelen. Wanneer het lampje C GROEN blijft branden, is het apparaat klaar voor gebruik. NOTA BENE: Om het apparaat sneller te laten afkoelen wordt aangeraden om tijdens het afkoelen, wanneer het lampje C snel GROEN knippert, enkele seconden warm wa- ter in een metalen kannetje te laten lopen totdat het lampje C permanent GROEN blijft branden. Energiebesparing De machine beperkt automatisch het verbruik nadat hij 10 minuten niet in gebruik geweest is. De toetsen A-B knipperen om de beurt traag. Om de gewone gebruiksvoor waarden te herstellen een willekeurige toets indrukken of de hendel optillen. Het contro lelampje C knippert GROEN. Na ongeveer 1 minuut gaat het lampje permanent branden en is het apparaat klaar voor gebruik. Nederlands68 Dagelijkse reiniging

• Verwijder de capsulebak, maak hem leeg en spoel hem om (Afb. 6).

• Verwijder de druppelopvangbak en het rooster (Afb. 7). Maak de druppelopvangbak leeg. Was de onderdelen met vers water.

• Verwijder het waterreservoir (Afb. 5); maak het leeg en spoel het uit.

• Draai het koffi eafgiftepunt voorzichtig ongeveer 45° (Afb. 15) naar rechts tot aan het slageinde en verwijder het. Verwijder de bovenkant van het koffi eafgiftepunt (Afb. 16) en maak de com- ponenten schoon met warm water.

• Trek het buitenste deel van het stoomafgiftebuisje eraf en was dit af met warm water om even- tuele restanten melk te verwijderen (Afb. 17). Maak de binnenkant schoon met een vochtig doek. Gebruik voor de reiniging van het oppervlak van het apparaat een zachte doek en een mild reinigingsmiddel. Reinig het apparaat niet met een waterstraal. De kunststof onderdelen van het apparaat, inclusief het waterreser- voir mogen NIET in de vaatwas- ser gereinigd worden. Vervanging pakking LET OP! Indien de pakking tekenen van slijtage vertoont (kleine sneetjes of scheurtjes, misvormingen, ...), kunt u hem makkelijk vervangen door de reserve- pakking die in de verpakking zit. Voer de volgende handelingen alleen uit als de machine koud is; het aanraken van interne oppervlakken van de machine kan brandwonden veroorzaken.

• Til de hendel op (Afb. 1).

• Bepaal de plaats van de pakking.

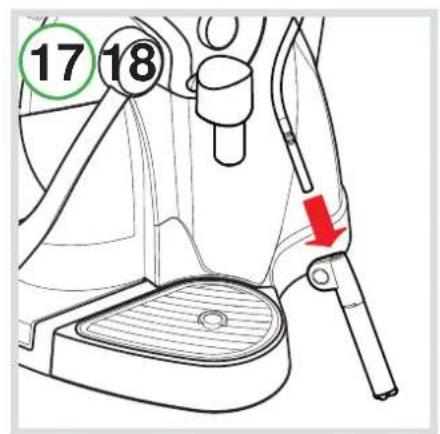

• Verwijder de versleten pakking door hem uit zijn zitting te trekken (Afb. 18); gebruik hiervoor eventueel een schroevendraaier.

• Zet de nieuwe pakking in de daarvoor bedoelde zitting, tot hij helemaal op zijn plaats zit.

• Sluit de hendel (Afb. 3). Nederlands69 Ontkalking Het wordt geadviseerd de ontkalkingsoplossing Caffi taly System te gebruiken, die rekening houdt met de technische kenmerken van het apparaat en de veiligheid van de gebruiker waarborgt. De ontkalkingsoplossing moet afgedankt worden volgens de aanwijzingen van de fabrikant en/of de geldende voorschriften in het land van gebruik. Lees AANDACHTIG de voorzorgsmaatregelen voor gebruik die vermeld staan op de verpakking van het ontkalkingsmiddel. Vermijd aanraking met de ogen, huid en opper- vlakken van het apparaat. Schakel het apparaat niet uit en til de hendel niet op tijdens de ontkalking. Er moet iemand aanwezig zijn tijdens deze procedure. Gebruik geen azijn: hierdoor kan uw apparaat schade oplopen!

• Schakel het apparaat uit met de hoofdschakelaar (Afb. 14).

• Ledig en spoel de druppelbak en de bak voor gebruikte capsules (Afb. 6).

• Verwijder het waterreservoir en maak het leeg (Afb. 5).

• Meng de inhoud van een fl acon Caffi taly System ontkalkingsmiddel met ongeveer 750 cc. water (1 liter in totaal) en schenk het mengsel in het reservoir.

• Zet een kannetje (min. inhoud 500 ml) onder het afgiftepijpje en afgiftebuisje van het hete water (Afb. 8).

• Controleer of de hendel dicht is (Afb. 3) en de ruimte voor plaatsen van de capsules leeg is.

• Draai de bedieningshendel naar achter (Afb. 22).

• Houd de toets A ingedrukt en schakel tegelijkertijd het apparaat in met de hoofdschakelaar.

• De toets A brandt BLAUW, terwijl toets B en lampje C beurtelings knipperen, respectievelijk GEEL en ROOD.

• Druk op de toets A om de ontkalkingscyclus te starten.

• Het apparaat geeft de ontkalkingsoplossing af met tussenpozen (5 afgiftes afgewisseld met een pauze van 4 minuten gedurende ongeveer 25 minuten). Tijdens deze fase mag er niet op de toetsen worden gedrukt en knipperen toets B en controlelampje C beurtelings respec- tievelijk GEEL en ROOD.

• Wanneer de eerste fase is voltooid gaat de toets A BLAUW branden, terwijl toets B en lampje C beurtelings knipperen, respectievelijk GEEL en ROOD.

• Als de kan vol raakt, moet deze leeg gemaakt worden.

• Spoel het waterreservoir zorgvuldig uit en vul het weer met vers water (Afb. 4).

• Ledig de druppelbak, de opvangbak voor gebruikte capsules en de gebruikte kan, spoel ze uit en plaats ze weer terug (Afb. 6).

• Druk op de toets A om de spoelcyclus te starten.

• Het apparaat geeft spoelwater af (ongeveer 500 ml). De toets B en het lampje C knipperen beurtelings, respectievelijk GEEL en ROOD.

• Wanneer de spoelcyclus is voltooid knippert de toets B GEEL.

• Zet de bedieningshendel weer terug in de middelste stand (Afb. 20).

• Het controlelampje C knippert GROEN. Wanneer het permanent blijft branden is het apparaat klaar voor gebruik.

• Maak het waterreservoir leeg, spoel het zorgvuldig uit en vul het weer met vers water zonder koolzuur (Afb. 4).

• Ledig en spoel de druppelbak en de bak voor gebruikte capsules (Afb. 6). Nederlands70 De materialen en voorwerpen die bestemd zijn om met levensmiddelen in aanraking te komen, zijn conform de voorschriften van Europese verordening 1935/2004. Technische gegevens De koffi e is niet warm ge- noeg. - Grote koppen / kleine kopjes zijn koud.

Het apparaat heeft kalkaanslag. - Verwarm de kop voor. - Ontkalken. Er komt geen koffi e naar buiten. Het waterreservoir is leeg. Vul het reservoir met vers water (Afb. 4). De hendel kan niet omlaag gezet worden. - De opvangbak zit vol met gebruikte capsules. - Er is een capsule in het ap- paraat vastgeraakt. - Maak de bak met de gebruikte capsules leeg (Afb. 6). - Verwijder de vastgeraakte capsule. Het controlelampje C knippert ROOD wanneer: - het apparaat wordt inge- schakeld; - het verwarmd wordt voor stoomafgifte. De bedieningshendel staat niet in de juiste stand. Zet de bedieningshendel weer terug in de middelste stand (Afb. 20). Controlelampje C brandt permanent ROOD. Opwarmingsproblemen. Schakel het apparaat uit en weer in (Afb. 14). Wanneer het probleem voortduurt het apparaat naar een Erkend Servicecentrum brengen. Het controlelampje C knip- pert een aantal minuten snel GROEN. Het apparaat is oververhit. Laat het enkele seconden warm water afgeven (Afb. 21) totdat het lampje C permanent blijft branden. De afgifte van koffi e is zeer traag en de kwaliteit zeer slecht. Toets A is ingedrukt met een capsule voor espressokoffi e. Druk niet op toets A. Oplossing van problemen

PROBLEEM MOGELIJKE OORZAAK OPLOSSING

Nederlands Raadpleeg het typeplaatje onder op het apparaat. Max. 15 bar Ongeveer 5 kg < 70dB A 1,2 liter omgevingstemperatuur: 10°C ÷ 40°C 220 mm 380 mm 14 capsule 290 mm 332 mm71
