GEBRUIKSAANWIJZING Luna S32 Caffitaly

Beste klant, wij danken u voor uw keuze voor ons product en het vertrouwen dat u in ons hebt getoond. Met onze machine kunt u op elk moment van de dag genieten van uw favoriete warme dranken. U hoeft alleen maar een keuze te maken uit de verschillende capsules die Caffitaly System te bieden heeft. Bijvoorbeeld: een espresso, een drank met cacaosmaak of een kopje thee zijn in enkele seconden klaar. Let op de instructies (Symbolen) Let op. Dit is het symbool met betrekking tot de veiligheid. Dit wordt gebruikt om de aandacht te vestigen op mogelijke risico’s op persoonlijk letsel. Houd u aan de aanwijzing m.b.t. de veiligheid om mogelijk letsel of dodelijke ongevallen te voorkomen. NB. Dit symbool wordt gebruikt om op enkele handelingen te wijzen die het gebruik van het apparaat kunnen verbeteren. Kan niet in de afwasmachine worden gewassen Adviezen voor de reiniging Uw contact met Caffitaly System [e-mail] Nederlands INHOUDSOPGAVE Inleiding:

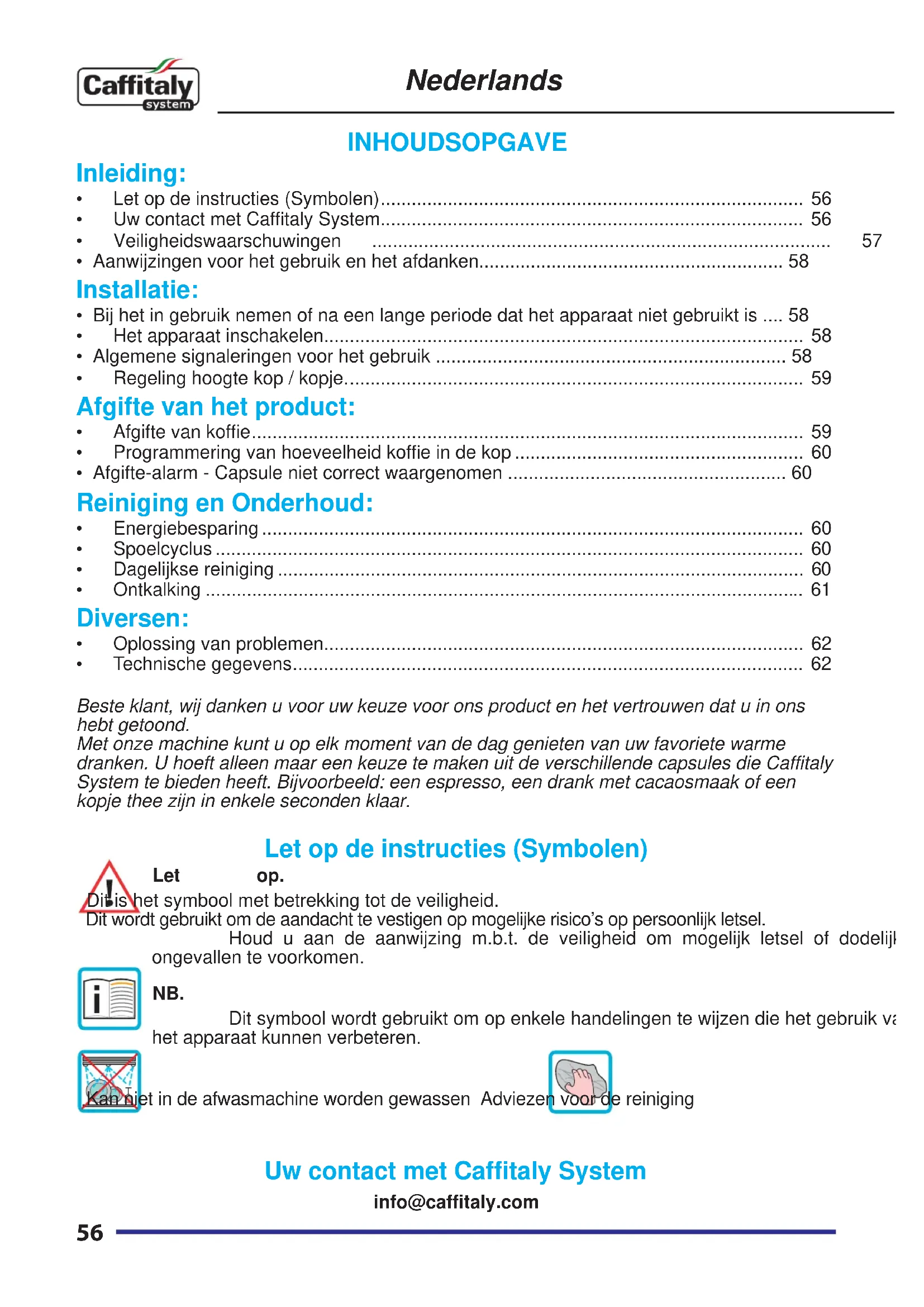

• Aanwijzingen voor het gebruik en het afdanken........................................................... 58 Installatie:

• Bij het in gebruik nemen of na een lange periode dat het apparaat niet gebruikt is .... 58

• Het apparaat inschakelen............................................................................................. 58

• Algemene signaleringen voor het gebruik .................................................................... 58

• Afgifte-alarm - Capsule niet correct waargenomen ...................................................... 60 Reiniging en Onderhoud:

• Technische gegevens ................................................................................................... 6257 Nederlands Veiligheidswaarschuwingen De volgende aanwijzingen AANDACHTIG lezen! Op die manier worden risico’s van ongevallen en schade aan het apparaat voorkomen.

• Dit apparaat is bestemd voor huishoudelijk of vergelijkbaar gebruik. Het gebruik is niet toegestaan in de volgende omgevingen: keukenzone voor personeel van winkels, kantoren en andere werkomgeving; in hotels, logeerboerderijen, motels, Bed & Breakfasts en andere woonomgevingen.

• Gebruik alleen de speciale capsules van Caffitaly System Smart.

• Leder ander gebruik dat niet in deze aanwijzingen beschreven is, kan leiden tot persoonlijk letsel en schade aan de machine en doet de garantie vervallen. De fabrikant kan niet aansprakelijk gesteld worden voor schade voortvloeiend uit oneigenlijk gebruik van het apparaat.

• Verzeker u er na het verwijderen van de verpakking van dat het apparaat intact is. In geval van aanwezigheid van beschadigingen, of bij het eerste signaal van een defect (lawaai of ongebruikelijke geuren), of voor willekeurig welk probleem dat in het apparaat wordt aangetroffen, het apparaat niet gebruiken en u wenden tot een erkend servicecentrum.

• De verpakkingselementen (plastic zakjes, enz.) mogen niet achtergelaten worden binnen het bereik van kinderen omdat ze een bron van gevaar kunnen vormen.

• Gebruik het apparaat alleen als de voedingskabel intact is. Neem voor de vervanging van een beschadigde kabel uitsluitend contact op met een erkend servicecentrum. Levensgevaar wegens elektrische schokken.

• Bewaar en gebruik het apparaat alleen binnenshuis. Verzeker u ervan dat de elektrische onderdelen, stekkers en kabels droog zijn. Dompel het apparaat nooit onder in water. Bescherm het apparaat tegen spatten of waterdruppels. Elektriciteit en water samen zijn levensgevaarlijk wegens elektrische ontladingen.

• Sluit het apparaat alleen aan op een stopcontact dat voldoet aan de wettelijke voorschriften. Verzeker u ervan dat de spanning van het elektriciteitsnet overeenkomt met de spanning die vermeld staat op het typeplaatje onder op het apparaat.

• Plaats het apparaat op een vlakke, stevige en hittebestendige ondergrond; de plaats van installatie mag niet meer dan 2° hellen.

• Zorg dat het apparaat niet gebruikt wordt door kinderen (ook ouder dan 8 jaar), personen met een verstandelijke, lichamelijke of zintuiglijke beperking of met onvoldoende ervaring met en kennis omtrent het apparaat, tenzij zij onder toezicht staan of instructies krijgen van iemand die verantwoordelijk is voor hun veiligheid. Houd kinderen in de gaten, zorg ervoor dat ze niet met het apparaat gaan spelen!

• Laat de voedingskabel niet in de nabijheid van warme oppervlakken, uitstekende randen of scherpe voorwerpen liggen.

• Stop uw handen nooit in het vak voor de capsules. Gevaar van letsel.

• Doe de hendel altijd weer omlaag. Zet de hendel nooit omhoog tijdens de afgifte van een product.

• Verwijder nooit onderdelen van het apparaat, behalve die bedoeld zijn voor de dagelijkse reiniging.

• Steek geen enkel voorwerp in de openingen. Dat zou kunnen leiden tot elektrische schokken! Elke ingreep die niet in de aanwijzingen is vermeld, mag uitsluitend uitgevoerd worden bij een erkend servicecentrum!

• Trek niet aan de voedingskabel, maar trek de stekker uit het stopcontact om beschadiging ervan te voorkomen.

• Ontkalk het apparaat met regelmatige tussenpozen volgens de aanwijzingen. Anders kan het apparaat beschadigd raken.

• Maak het apparaat zorgvuldig en regelmatig schoon. De aanslag die kan ontstaan indien geen reiniging plaatsvindt, kan schadelijk voor de gezondheid zijn. Trek de stekker van het apparaat uit het stopcontact en laat het afkoelen voordat u het schoonmaakt.

• Indien u voorziet dat u het apparaat gedurende lange tijd niet zult gebruiken (vakanties, enz.), trek dan de stekker uit het stopcontact.58 Nederlands Aanwijzingen voor het gebruik en het afdanken Het apparaat is gefabriceerd met materialen van hoge kwaliteit die hergebruikt of gerecycled kunnen worden. Voer het apparaat als afval af naar een speciaal inzamelingscentrum. Waarschuwingen voor de correcte afvalverwerking van het product volgens de Europese richtlijn 2002/96/EG en het Italiaanse Wetsbesluit nr. 151 van 25 juli 2005. Aan het einde van de gebruiksduur mag het apparaat niet weggegooid worden bij het huisvuil. Het kan ingeleverd worden bij de door de gemeente aangewezen inzamelingscentra voor gescheiden afvalverwerking of bij leveranciers die deze service bieden. Gescheiden afvalverwerking van een elektrische huishoudelijk apparaat voorkomt negatieve gevolgen voor het milieu en voor de gezondheid, en maakt recycling van de materialen mogelijk met aanzienlijke besparing van energie en grondstoffen tot gevolg. Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparaten te wijzen, is op het apparaat het symbool van een doorgestreepte vuilnisbak aangebracht. Verkeerde afvalverwerking van het apparaat door de gebruiker kan leiden tot administratieve sancties volgens de geldende voorschriften. Het verpakkingsmateriaal kan gerecycled worden. Neem contact op met de bevoegde instanties voor informatie over de plaatselijke voorschriften. Bij het in gebruik nemen of na een lange periode dat het apparaat niet gebruikt is

• Vul het reservoir met vers, niet koolzuurhoudend water (Afb.4).

• Steek de stekker in het stopcontact (Afb.13); het apparaat wordt ingeschakeld.

• Tegelijk met de toetsen A-B-C knippert ook afwisselend in ROOD het controlelampje D.

• Plaats een ruime houder (minstens 250 ml) onder het afgiftepunt (Afb.9).

• Druk op een van de toetsen A-B-C. Wacht tot de machine de cyclus voor het laden van het watercircuit heeft voltooid. Het controlelampje D gaat uit. NOTA BENE: wanneer, nadat het circuit gevuld is, de toetsen A-B-C en het lampje D blijven knipperen, moet herhaald worden wat in het vorige punt vermeld staat.

• De toetsen A-B-C knipperen tegelijk; de machine is aan het opwarmen.

• Wanneer de toetsen A-B-C permanent gaan branden, is het apparaat klaar voor gebruik. Het apparaat inschakelen

• Vul het reservoir met vers, niet koolzuurhoudend water (Afb.4).

• Steek de stekker in het stopcontact (Afb. 13); het apparaat wordt ingeschakeld.

• De toetsen A-B-C knipperen tegelijk; de machine is aan het opwarmen.

• Wanneer de toetsen weer permanent branden en de machine 2 geluidssignalen laat horen, is het apparaat gereed voor de afgifte. Algemene signaleringen voor het gebruik SIGNAAL ONTKALKEN:

• Wanneer het controlelampje D GEEL knippert, en de machine 3 geluidssignalen laat horen, wordt geadviseerd een ontkalkingscyclus uit te voeren (zie Hst. Ontkalken). VERWARMEN:

• De toetsen A-B-C knipperen tegelijkertijd. HENDEL OMHOOG ZONDER GEPLAATSTE CAPSULE:

• Wanneer de hendel omhoog wordt gebracht (Afb.2) zonder dat een capsule is geplaatst, geeft de machine een intermitterend geluidssignaal af en de toetsen A-B-C knipperen snel.

• Breng de hendel omlaag (Afb.3).

• De toetsen A-B-C gaan permanent branden.59 Nederlands WANNEER HET WATER OP RAAKT TIJDENS DE WERKING:

• Wanneer het lampje D ROOD knippert, en de machine 3 geluidssignalen laat horen en vervolgens 1 signaal met onderbrekingen, is het waterreservoir leeg.

• Vul het waterreservoir met vers, niet koolzuurhoudend water (Afb.4).

• Breng de hendel omhoog en sluit hem (Afb.2 - 3) om de eventuele capsule in het apparaat in de opvangbak te laten vallen.

• Druk op een van de toetsen A-B-C. Wacht tot het apparaat de cyclus voor het vullen van het watercircuit heeft voltooid.

• Wanneer de toetsen A-B-C permanent gaan branden, is het apparaat klaar voor gebruik. INDIEN DE HENDEL TIJDENS DE AFGIFTE WORDT OPGETILD:

• Indien de hendel tijdens de afgifte van een product wordt opgetild (Afb.2), kunnen er straaltjes heet water naar buiten komen. Gevaar van brandwonden!

• Het lampje D knippert ROOD en de machine laat een geluidssignaal met onderbrekingen horen. De afgifte wordt onmiddellijk gestopt.

• Breng de hendel omlaag (Afb.3).

• Druk op een van de toetsen A-B-C om het alarm te resetten.

• Maak het doorzichtige afleesscherm goed schoon (Afb.14).

• De machine is weer klaar voor gebruik. Regeling hoogte kop / kopje.

• Het apparaat kan ingesteld worden voor correct gebruik van grote koppen en kopjes.

• Het apparaat is aanvankelijk ingesteld voor het gebruik van grote koppen (Afb.7).

• Voor een beter resultaat bij gebruik van kleine kopjes, moeten de druppelopvangbak en het rooster opgetild worden en in de twee bovenste gaten worden vastgemaakt (Afb.10).

• Nu kan er een klein kopje onder het koffieafgiftepunt gezet worden (Afb.8). Afgifte van koffie

• Zet een kop of kopje onder het afgiftepunt voor koffie (Afb.7 of 8).

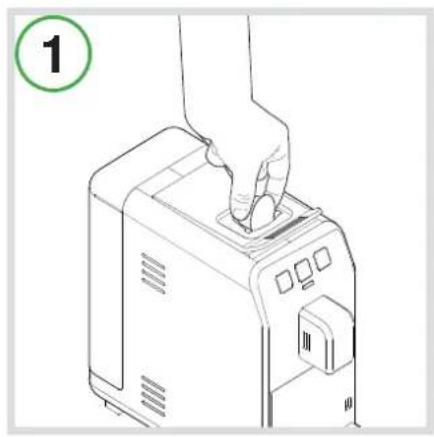

• Plaats de capsule door hem met lichte druk naar binnen te duwen (Afb.1).

• Til de hendel op om het capsulevak te openen (Afb.2). Controleer of de capsule goed valt. De toetsen A-B-C gaan uit.

• Sluit de hendel volledig (Afb.3). Alleen de aanbevolen toets(en) gaat branden. NOTA BENE: wanneer de toetsen A-B-C gaan branden, betekent dit dat de capsule niet goed is waargenomen. De capsule kan toch worden afgegeven door op een toets te drukken. Het is aanbevolen om het doorzichtige afleesscherm (Afb.14) goed schoon te maken, voordat een nieuwe afgifte wordt uitgevoerd.

• Druk op de verlichte toets. De ingedrukte toets knippert. De afgifte stopt wanneer de geprogrammeerde hoeveelheid bereikt is en de machine laat een geluidssignaal horen.

• Til de hendel op om de capsule naar buiten te werpen die in de daarvoor bedoelde lade valt (Afb.2). De machine geeft een onderbroken geluidssignaal af en de toetsen A-B-C knipperen snel.

• Breng de hendel omlaag (Afb.3). De toetsen A-B-C gaan permanent branden. NOTA BENE: de afgegeven hoeveelheid koffie kan geprogrammeerd worden naar eigen smaak en afhankelijk van de grootte van de gebruikte koppen of kopjes. Raadpleeg, om de hoeveelheid te programmeren Hst. ‘Programmering van hoeveelheid koffie in de kop’ raadplegen.60 Programmering van hoeveelheid koffie in de kop

• Zet een kop of kopje onder het afgiftepunt voor koffie (Afb.7 of 8).

• Plaats de capsule door hem met lichte druk naar binnen te duwen (Afb.1).

• Til de hendel op om het capsulevak te openen (Afb.2). Controleer of de capsule goed valt. De toetsen A-B-C gaan uit.

• Sluit de hendel volledig (Afb.3). Alleen de aanbevolen toets(en) gaat branden.

• Druk op de toets en houd hem ingedrukt. Wanneer de gewenste hoeveelheid koffie bereikt is, de toets loslaten. Nu is de toets geprogrammeerd. De hoeveelheid afgegeven koffie kan geprogrammeerd worden van een minimum van 20 tot een maximum van 250 ml.

• Til de hendel op om de capsule naar buiten te werpen die in de daarvoor bedoelde lade valt (Afb.2). De machine geeft een onderbroken geluidssignaal af en de toetsen A-B-C knipperen snel.

• Breng de hendel omlaag (Afb.3). De toetsen A-B-C gaan permanent branden. Afgifte-alarm - Capsule niet correct waargenomen

• De machine geeft een geluidssignaal af en de toetsen A-B-C gaan permanent branden.

• De capsule kan toch worden afgegeven door op een van de toetsen A-B-C te drukken.

• Als het alarm wordt herhaald, gaat alleen de toets A branden en als op deze toets wordt gedrukt, kan de capsule worden afgegeven. Energiebesparing Het apparaat vermindert automatisch het energieverbruik als het 10 minuten niet gebruikt is. De toetsen A-B-C knipperen beurtelings traag. Om terug te keren naar de gewone gebruiksvoorwaarden dient men op een willekeurige toets te drukken, de hendel te openen of een capsule te plaatsen. Het apparaat begint met opwarmen. Wanneer de toetsen A-B-C permanent gaan branden, is het apparaat klaar voor gebruik. Spoelcyclus

• Open en sluit de hendel na een afgifte binnen 5 seconden. Het apparaat geeft twee lange geluidssignalen af (pieptonen).

• Druk op de toetsen A-B. Het apparaat voert de spoelcyclus uit en de toetsen A-B-C knipperen tegelijkertijd. Dagelijkse reiniging

• Verwijder de druppelopvangbak en de houder voor gebruikte capsules (Afb.6).

• Til de houder voor gebruikte capsules op (Afb.11); maak hem leeg en spoel hem om.

• Verwijder het rooster uit de steun (Afb.12). Til de druppelopvangbak op; maak hem leeg en spoel hem om.

• Verwijder het waterreservoir (Afb.5); maak het leeg en spoel het om. Maak de buitenkant van het apparaat schoon met een zachte doek en een neutraal reinigingsmiddel. Reinig het apparaat niet met een waterstraal. De kunststof delen van de machine, inclusief het waterreservoir, mogen NIET in de afwasmachine afgewassen worden. Nederlands61 Ontkalking Signaal ontkalking: wanneer het lampje D GEEL knippert en het apparaat 3 geluidssignalen laat horen wordt een ontkalkingscyclus aanbevolen, zoals hieronder beschreven staat. Het apparaat is voorzien van een geavanceerd programma dat controleert hoeveel water er verbruikt wordt voor de afgifte van de producten. Deze meting maakt het mogelijk de gebruiker aanwijzingen te geven over wanneer het apparaat een ontkalkingscyclus nodig heeft. Het wordt geadviseerd de ontkalkingsoplossing Caffitaly System te gebruiken, die rekening houdt met de technische kenmerken van de machine en de veiligheid van de gebruiker waarborgt. De ontkalkingsoplossing moet weggegooid worden volgens de aanwijzingen van de fabrikant en/of de geldende voorschriften in het land van gebruik. Lees AANDACHTIG de voorzorgsmaatregelen voor gebruik die vermeld staan op de verpakking van het ontkalkingsmiddel. Vermijd het contact met de ogen, de huid en de buitenkant van het apparaat. Schakel de machine niet uit tijdens het ontkalken en til de hendel niet op. Er moet iemand aanwezig zijn tijdens deze procedure. Gebruik geen azijn, hierdoor kan uw apparaat beschadigd raken!

• Schakel het apparaat uit door de stekker uit het stopcontact te halen (Afb.13).

• Maak de houder voor de gebruikte capsules en de druppelopvangbak leeg en spoel ze om (Afb.6).

• Verwijder het waterreservoir en maak het leeg (Afb.5).

• Meng de inhoud van een flesje ontkalkingsmiddel Caffitaly System met ongeveer 750 cc. water (in totaal 1 liter) en giet dit in het reservoir.

• Controleer of de hendel dicht is (Afb.3) en het capsulevak leeg is.

• Plaats een kan (min. inhoud 500 ml) onder het afgiftepunt (Afb.9).

• Houd de toetsen A en B ingedrukt en steek tegelijk de stekker in het stopcontact om het apparaat in te schakelen. De toets B brandt, terwijl het lampje D afwisselend GEEL

• Druk op de toets B om de ontkalkingscyclus te starten.

• De machine geeft de ontkalkingsoplossing met tussenpozen af (5 afgiftes onderbroken door een pauze van 4 minuten, gedurende ongeveer 20 minuten). Tijdens deze fase, gedurende welke de toetsen niet ingedrukt mogen worden, knippert het lampje D afwisselend GEEL en ROOD.

• Wanneer de houder vol is, moet hij leeg gemaakt worden.

• Wanneer de eerste fase voltooid is, gaat de toets B branden en laat het apparaat een geluidssignaal horen. Het waterreservoir is leeg.

• Spoel het waterreservoir zorgvuldig om en vul het weer met vers water (Afb.4).

• Maak de houder voor gebruikte capsules en de gebruikte houder leeg, en zet ze weer op hun plaats.

• Druk op de toets B om de spoelcyclus te starten.

• De machine geeft het spoelwater af (ongeveer 500 ml). Tijdens deze fase knippert het lampje D afwisselend GEEL en ROOD.

• Na afloop van de spoelcyclus, laat de machine een geluidssignaal horen en knipperen de toetsen A-B-C tegelijkertijd; de machine is aan het opwarmen

• Wanneer de toetsen weer permanent branden en de machine 2 geluidssignalen laat horen, is het apparaat gereed voor de afgifte.

• Maak het waterreservoir zorgvuldig leeg en vul het weer met vers, niet koolzuurhoudend water (Afb.4).

• Maak de houder voor gebruikte capsules en de druppelopvangbak leeg, spoel ze om en zet ze weer op hun plaats. Nederlands62 Nederlands

PROBLEEM MOGELIJKE OORZAAK OPLOSSING

Er wordt geen koffie afgegeven. Het controlelampje D knippert ROOD. Het waterreservoir is leeg. Vul het reservoir met vers water. Druk op een toets om het circuit weer te vullen.Wanneer de toetsen permanent branden, is het apparaat klaar voor gebruik. De koffie is niet warm genoeg. - Grote koppen /kleine kopjes zijn koud. - Het apparaat heeft kalkaanslag. - Verwarm de kop voor. - Ontkalken. De hendel kan niet omlaag gebracht worden. De bak voor de gebruikte capsules is vol. - Er is een capsule in de machine geblokkeerd. - Maak de ruimte voor gebruikte capsules leeg. - Verwijder de geblokkeerde capsule. Het lampje D brandt permanent ROOD. Problemen met het opwarmen. Schakel de machine uit en weer in. Als het probleem zich blijft voordoen, de machine naar een erkend servicecentrum brengen. Wanneer er op een toets voor afgifte van koffie gedrukt wordt, lijkt het alsof de machine start, maar dan stopt hij zonder koffie af te geven of slechts een kleine hoeveelheid koffie. Onjuiste programmering van de hoeveelheid. Herprogrammeer de hoeveelheid met de toets. Zie hst. ‘Programmering hoeveelheid koffie in kop’. De materialen en voorwerpen die bestemd zijn om met levensmiddelen in aanraking te komen, zijn conform de voorschriften van Europese verordening 1935/2004. Technische gegevens Oplossing van problemen Raadpleeg het typeplaatje onder op het apparaat. Max. 15 bar Ongeveer 4 kg < 70dB A 1 liter omgevingstemperatuur: 10°C ÷ 40°C 140 mm 450 mm 12 capsules 300 mm 375 mm63
