| Tipo di prodotto | Macchina da caffè a capsule |
| Marca | Caffitaly |
| Modello | Luna S32 |
| Dimensioni (A x L x P) | 450 x 140 x 300 mm |
| Peso | Circa 4 kg |
| Capacità del serbatoio dell'acqua | 1 litro |
| Pressione massima | 15 bar |
| Tipo di capsule utilizzate | Caffitaly System Smart |
| Funzioni principali | Espresso, Caffè lungo, Caffè filtro |
| Programmazione della quantità | Sì, da 20 a 250 ml per tazza |
| Regolazione altezza tazza | Grande / piccola tazza |
| Segnale di decalcificazione | Spia gialla lampeggiante |
| Ciclo di risciacquo automatico | Sì |
| Risparmio energetico | Standby dopo 10 minuti di inattività |
| Livello sonoro | Meno di 70 dB(A) |
| Temperatura ambiente di utilizzo | da 10 °C a 40 °C |
| Pulizia quotidiana | Sciacquare il contenitore delle capsule, il vassoio di raccolta, il serbatoio dell'acqua; pulire la superficie con un panno morbido e detergente neutro |
| Decalcificazione consigliata | Con il decalcificante Caffitaly System, non utilizzare aceto |
| Sicurezza | Arresto automatico in caso di serbatoio vuoto; protezione contro gli schizzi di acqua calda |
| Materiali | Plastica, serbatoio dell'acqua non adatto alla lavastoviglie |
| Alimentazione | Vedere targhetta (220-240V, 50-60Hz tipico) |
| Lunghezza del cavo di alimentazione | Circa 1 m (stima) |
| Accessori inclusi | Vassoio di raccolta, contenitore per capsule usate, griglia |
Domande frequenti - Luna S32 Caffitaly
Domande degli utenti su Luna S32 Caffitaly
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Macchina da caffè in formato PDF gratuitamente! Trova il tuo manuale Luna S32 - Caffitaly e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Luna S32 del marchio Caffitaly.
MANUALE UTENTE Luna S32 Caffitaly
Italiano Manuale di istruzioni
A: tasto "Espresso";
B: tasto "Caffè lungo";
C: tasto "Caffè fi ltro";
D: spia "Multifunzione"
E: vano inserimento capsula;
F: Coperchio serbatoio acqua;
G: Leva apertura / chiusura vano inserimento capsula;
H: Serbatoio acqua;
I: Cavo elettrico;
L: Erogatore;
M: Cassetto capsule esauste;
N: Vasca raccogligocce;
Deutsch

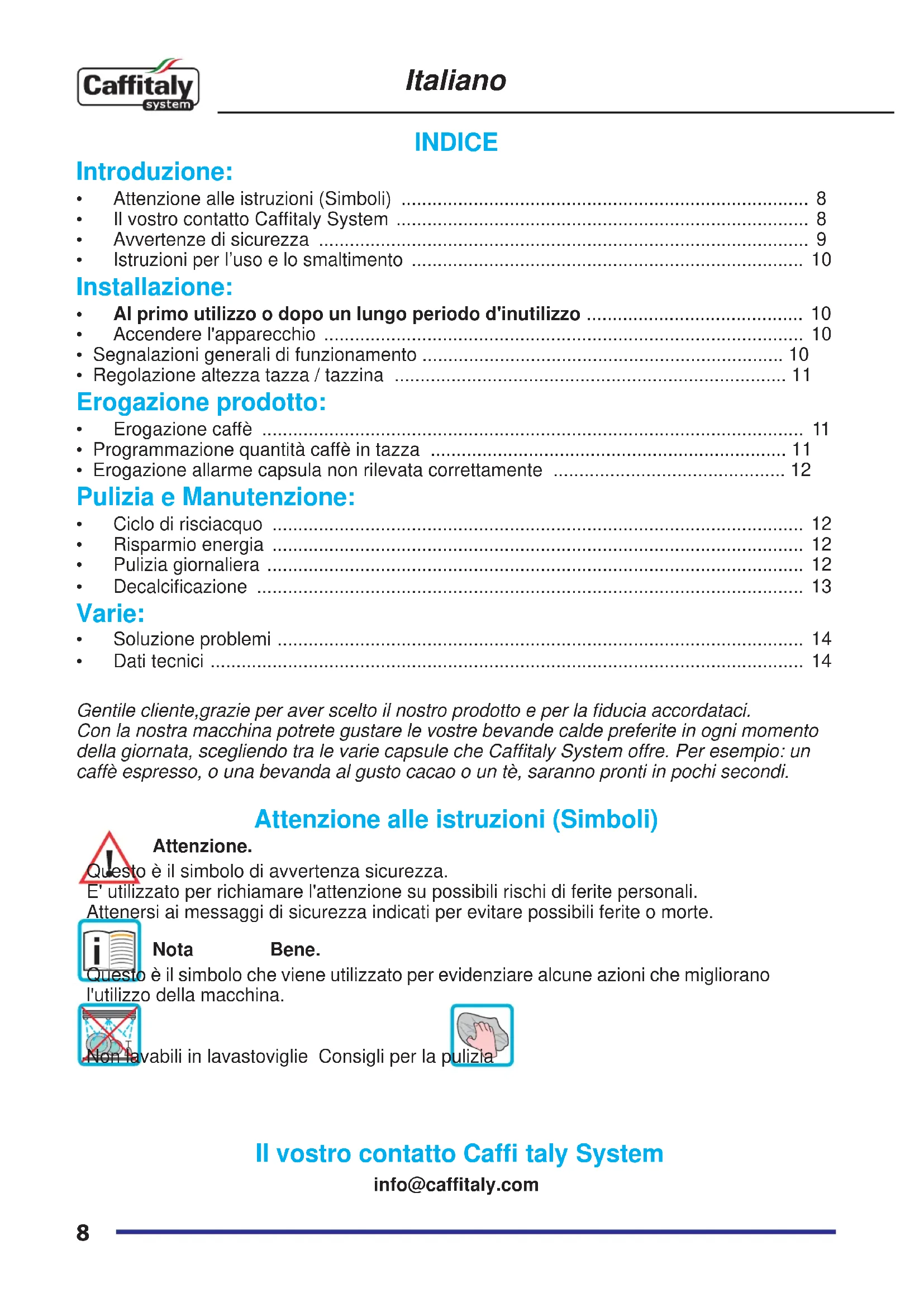

- Attenzione alle istruzioni (Simboli) 8
• Il vostro contatto Caffitaly System 8
• Avvertenze di sicurezza 9 - Istruzioni per l'uso e lo smaltimento 10
Installazione:
• Al primo utilizzo o dopo un lungo periodo d'inutilizzo 10
• Accendere l'apparecchio 10
- Segnalazioni generali di funzionamento .... 10
- Regolazione altezza tazza / tazzina 11
Erogazione prodotto:
• Erogazione caffè 11
- Programmazione quantità caffè in tazza 11
- Erogazione allarme capsula non rilevata correttamente 12
Pulizia e Manutenzione:
Ciclo di risciacquo 12
- Risparmio energia 12
• Pulizia giornaliera 12
• Decalcificazione 13
Varie:
- Soluzione problemi 14
• Dati tecnici 14
Gentile cliente, grazie per aver scelto il nostro prodotto e per la fiducia accordataci.
Con la nostra macchina potrete gustare le vostre bevande calde preferite in ogni momento della giornata, scegliendo tra le varie capsule che Caffitaly System offre. Per esempio: un caffè espresso, o una bevanda al gusto cacao o un tè, saranno pronti in pochi secondi.
Attenzione alle istruzioni (Simboli)
Attenzione.
Questo è il simbolo di avvertenza sicurezza.
E' utilizzato per richiamare l'attenzione su possibili rischi di ferite personali.
Attenersi ai messaggi di sicurezza indicati per evitare possibili ferite o morte.
Nota
Bene.
Questo è il simbolo che viene utilizzato per evidenziare alcune azioni che migliorano
l'utilizzo della macchina.
abili in lavastoviglie
Consigli per la pulizia
Il vostro contatto Caffi taly System
info@caffitaly.com
Avvertenze di sicurezza
Leggere con ATTENZIONE le seguenti istruzioni!
Eviterete così' i rischi di infortuni e danni all'apparecchio.
- Questo apparecchio è destinato ad essere utilizzato in applicazioni domestiche e similari.
Non è ammesso l'utilizzo nelle seguenti aree: aree cucina per il personale di negozi, uffici e altri ambienti di lavoro, in alberghi, agriturismo, motel, Bed & Breakfast e altri ambienti di tipo residenziale.
• Utilizzare esclusivamente le apposite capsule Caffitaly System Smart.
- Qualsiasi altro utilizzo non previsto da queste istruzioni può essere causa di danni a persone e/o cose oltreché alla macchina stessa e fa decadere la garanzia. Il costruttore non risponde per danni derivanti da un uso improprio dell'apparecchio.
- Dopo aver tolto l'imballaggio, assicuratevi dell'integrità dell'apparecchio. In caso di presenza di danni, o al primo segnale di difettosità (rumori o odori insoliti), o per qualsiasi problema riscontrato all'interno dell'apparecchio, non utilizzarlo e rivolgersi ad un Centro Assistenza Autorizzato.
- Gli elementi dell'imballaggio (sacchetti in plastica, ecc.) non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo.
- Utilizzare l'apparecchio solo se il cavo di alimentazione è intatto. Per la sostituzione del cavo, se danneggiato, rivolgersi esclusivamente ad un Centro Assistenza Autorizzato. Pericolo di morte per scosse elettriche.
- Conservare ed utilizzare l'apparecchio solo in locali interni. Assicurarsi che gli elementi elettrici, spine e cavi siano asciutti. Mai immergere l'apparecchio. Proteggere l'apparecchio da schizzi o gocciolamenti. Elettricità e acqua insieme provocano pericolo di morte per scariche elettriche.
- Collegare l'apparecchio solo a prese di corrente a norma di legge. Assicurarsi che la tensione della rete elettrica corrisponda a quella indicata nella targhetta dati situata sul fondo dell'apparecchio.
- Il piano sul quale viene installata la macchina deve essere livellato, solido, fermo e resistente al calore; il piano d'appoggio non deve superare i 2° d'inclinazione.
- Non consentire l'uso dell'apparecchio a bambini (anche di età superiore agli 8 anni), a persone con ridotte capacità psico-fisico-sensoriali, o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e istruite da una persona responsabile della loro incolumità. Sorvegliare i bambini, assicurandosi che non giochi con l'apparecchio!
• Non lasciare il cavo di alimentazione vicino a superfici calde, a spigoli o oggetti taglienti.
- Mai mettere le mani dentro il vano portacapsule. Pericolo di lesioni.
- Richiudere sempre la leva. Mai aprire la leva durante l'erogazione di un prodotto.
- Mai rimuovere parti della macchina, salvo quelle indicate per la pulizia giornaliera.
- Non inserire alcun oggetto nelle aperture. Questo potrebbe causare scosse elettriche! Qualsiasi intervento non illustrato in queste istruzioni deve essere eseguito solo da un Centro Assistenza Autorizzato!
- Non staccare il cavo di alimentazione tirandolo, ma estrarlo impugnando la spina per evitare di danneggiarlo.
- Procedere con la decalcificazione ad intervalli regolari, come indicato dalle istruzioni. In caso contrario l'apparecchio potrebbe danneggiarsi.
- Pulire scrupolosamente e regolarmente l'apparecchio. Il deposito che si crea in caso di mancata pulizia, potrebbe essere dannoso per la salute. Scollegare l'apparecchio e lasciarlo raffreddare prima di procedere alla pulizia.
- Nel caso si preveda di non utilizzare l'apparecchio per lunghi periodi (vacanze, ecc.), scollegare la spina dalla presa elettrica.
Istruzioni per l'uso e lo smaltimento
recchio è costruito con materiali di alta qualità che possono essere riutilizzati ati. Smaltire l'apparecchio in un apposito centro di raccolta.
Avvertenze per il corretto smaltimento del prodotto ai sensi della direttiva europea 2002/96/EC e del Decreto Legislativo n. 151 del 25 Luglio 2005. Alla fine della sua vita utile il prodotto non deve esser smaltito insieme ai rifiuti urbani. Può essere consegnato presso gli appositi centri di raccolta differenziata predisposti dalle amministrazioni comunali, oppure presso i rivenditori che forniscono questo servizio. Smaltire separatamente un elettrodomestico consente di evitare possibili conseguenze negative per l'ambiente e per la salute derivanti da un suo smaltimento inadeguato, e permette di recuperare i materiali di cui è composto al fine di ottenere un importante risparmio di energia e di risorse. Per rimarcare l'obbligo di smaltire separatamente gli elettrodomestici, sul prodotto è riportato il marchio del contenitore barrato. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente. L'imballo è in materiale riciclabile. Rivolgersi alle autorità competenti per informazioni relative alla normativa locale.
Al primo utilizzo o dopo un lungo periodo d'inutilizzo
- Riempire il serbatoio con acqua fresca, non gasata (Fig.4).
- Inserire la spina nella presa di corrente. (Fig.13); l'apparecchio si accende.
• Assieme ai tasti A-B-C, lampeggia alternativamente in ROSSO anche la spia D. - Posizionare un contenitore capiente (almeno 250ml) sotto all'erogatore (Fig.9).
- Premere uno dei tasti A-B-C. Attendere che la macchina termini il ciclo di caricamento del circuito idraulico. La spia D si spegne.
NOTA BENE: nel caso in cui al termine del caricamento, i tasti A-B-C e la spia D uino a lampeggiare, ripetere le operazioni del punto precedente.
• I tasti A-B-C lampeggiano contemporaneamente; la macchina è in fase di riscaldamento.
• Quando i tasti A-B-C si accendono in modo fisso, l'apparecchio è pronto per l'utilizzo.
Accendere l'apparecchio
- Riempire il serbatoio con acqua fresca, non gasata (Fig.4).
- Inserire la spina nella presa di corrente (Fig. 13); l'apparecchio si accende.
• I tasti A-B-C lampeggiano contemporaneamente; la macchina è in fase di riscaldamento. - Quando i tasti si accendono in modo fisso, e la macchina emette 2 segnali sonori, l'apparecchio è pronto per l'utilizzo.
Segnalazioni generali di funzionamento
SEGNALE DECALCIFICAZIONE:
• Quando la spia D lampeggia in GIALLO, e la macchina emette 3 segnali sonori, si consiglia di eseguire il ciclo di decalcificazione (Vedere Cap. Decalcificazione).
RISCALDAMENTO:
• I tasti A-B-C lampeggiano contemporaneamente.
SOLLEVAMENTO LEVA SENZA CAPSULA INSERITA:
- Quando si solleva la leva (Fig.2) senza aver inserito una capsula, la macchina emette un segnale sonoro a intermittenza e i tasti A-B-C lampeggiano velocemente.
• Chiudere la leva (Fig.3).
• I tasti A-B-C si accendono in modo fisso.
- Quando la spia D lampeggia in ROSSO, e la macchina emette 3 segnali sonori iniziali e successivamente 1 ad intermittenza, il serbatoio acqua è vuoto.
- Riempire il serbatoio acqua con acqua fresca, non gasata (Fig.4).
- Sollevare e chiudere la leva (Fig.2 - 3) per far cadere nell'apposito cassetto l'eventuale capsula presente all'interno.
- Premere uno dei tasti A-B-C. Attendere che la macchina termini il ciclo di caricamento del circuito idraulico.
• Quando i tasti A-B-C si accendono in modo fisso, la macchina è pronta per l'utilizzo.
SE VIENE SOLLEVATA LA LEVA DURANTE L'EROGAZIONE:
- Se la leva viene sollevata durante l'erogazione di un prodotto (Fig.2), si può avere l'emissione di spruzzi di acqua calda. Pericolo di ustioni!
- La spia D lampeggia in ROSSO e la macchina emette un segnale sonoro intermittente. L'erogazione viene interrotta immediatamente.
• Chiudere la leva (Fig.3).
• Premere uno dei tasti A-B-C per resettare l'allarme. - Pulire accuratamente lo schermo di lettura trasparente (Fig.14).
- La macchina è di nuovo pronta per l'utilizzo.
Regolazione altezza tazza / tazzina.
- La macchina puo' essere regolata per consentire il corretto utilizzo delle tazze grandi o delle tazzine.
- Inizialmente la macchina è predisposta per l'utilizzo di tazze grandi (Fig.7).
- Per un miglior risultato utilizzando le tazzine, si deve sollevare la vasca raccogligocce e la griglia, e agganciarla nei due fori superiori (Fig.10).
- A questo punto si può mettere una tazzina sotto l'erogatore caffè (Fig.8).
Erogazione caffè
- Mettere una tazza o tazzina sotto l'erogatore caffè (Fig.7 o 8).
- Inserire la capsula spingendola all'interno con una leggera pressione (Fig.1).
- Sollevare la leva per aprire il vano inserimento capsula (Fig.2). Verificare la corretta caduta della capsula. I tasti A-B-C si spengono.
- Chiudere completamente la leva (Fig.3). Si accende solamente il/i tasto/i consigliato/i.
NOTA BENE: nel caso si accendono i tasti A-B-C, significa che la capsula non è stata rilevata correttamente. E' comunque possibile erogare la capsula premendo un tasto. iglia di pulire accuratamente lo schermo di lettura trasparente (Fig.14), prima di effettuare una nuova erogazione.
- Premere il tasto illuminato. Il tasto premuto lampeggia. L'erogazione si ferma quando viene raggiunta la quantità programmata e la macchina emette un segnale sonoro.
- Sollevare la leva per espellere la capsula che cade nell'apposito cassetto (Fig.2). La macchina emette un segnale sonoro a intermittenza e i tasti A-B-C lampeggiano velocemente.
• Chiudere la leva (Fig.3). I tasti A-B-C si accendono in modo fisso.
NOTA BENE: le quantità di caffè erogato si possono programmare secondo i gusti personali e le dimensioni delle tazze o tazzine utilizzate. Per programmare le quantità are il Cap. "Programmazione quantità caffè in tazza".
Programmazione quantità caffè in tazza
- Mettere una tazza o tazzina sotto l'erogatore caffè (Fig.7 o 8).
- Inserire la capsula spingendola all'interno con una leggera pressione (Fig.1).
- Sollevare la leva per aprire il vano inserimento capsula (Fig.2). Verificare la corretta caduta della capsula. I tasti A-B-C si spengono.
- Chiudere completamente la leva (Fig.3). Si accende solamente il/i tasto/i consigliato/i.
- Premere e mantenere premuto il tasto. Quando avete raggiunto la quantità di caffè desiderata, rilasciare il tasto. Ora il tasto è programmato. La quantità di caffè erogata puo' essere programmata da un minimo di 20 a un massimo di 250 ml.
- Sollevare la leva per espellere la capsula che cade nell'apposito cassetto (Fig.2). La macchina emette un segnale sonoro a intermittenza e i tasti A-B-C lampeggiano velocemente.
• Chiudere la leva (Fig.3). I tasti A-B-C si accendono in modo fisso.
Erogazione allarme capsula non rilevata correttamente
• La macchina emette un segnale sonoro e i tasti A-B-C si accendono in modo fisso.
• Si può ugualmente erogare la capsula premendo uno dei tasti A-B-C.
- Se l'allarme si ripete, si accenderà solamente il tasto A, e premendo questo tasto sarà possibile effettuare l'erogazione della capsula.
Risparmio energia
La macchina riduce automaticamente il consumo dopo 10 minuti di inutilizzo. I tasti A-B-C lampeggiano lentamente e sequenzialmente. Per ritornare alle normali condizioni remere un tasto qualsiasi, aprire la leva o inserire una capsula. L'apparecchio inizia a riscaldare. Quando i tasti A-B-C si accendono in modo fisso, la macchina è per l'utilizzo.
Ciclo di risciacquo
- Al termine di una erogazione, aprire e chiudere la leva entro 5 secondi. La macchina emette due lunghi segnali sonori (Beep).
- Premere i tasti A-B. La macchina eroga il ciclo di risciacquo e i tasti A-B-C lampeggiano contemporaneamente.
Pulizia giornaliera
- Estrarre la vasca raccogli gocce e il cassetto capsule esauste (Fig.6).
- Sollevare il cassetto capsule esauste (Fig.11); vuotarlo e risciacquarlo.
- Rimuovere la griglia e il suo supporto (Fig.12). Sollevare la vasca raccogli gocce; vuotarla e risciacquarla.
- Rimuovere il serbatoio acqua (Fig.5); svuotarlo e risciacquarlo.
Per pulire la superficie dell'apparecchio
utilizzare un panno morbido e un detergente neutro. Non usare getti d'acqua per la pulizia dell'apparecchio.
I componenti in plastica della ina, compreso il serbatoio NON possono essere in lavastoviglie.
Decalcifi cazione
Segnale decalcificazione: quando la spia D lampeggia in GIALLO e la macchina emette 3 segnali sonori, si consiglia di eseguire il ciclo di decalcificazione, come di seguito illustrato.
La macchina è dotata di un avanzato programma che verifica quanta acqua viene a per l'erogazione dei prodotti. Questa misurazione consente di dare indicazioni all'utilizzatore su quando la macchina necessita di un ciclo di decalcificazione.
Si raccomanda d'utilizzare il decalcificante Caffitaly System, che è stato studiato per rispettare le caratteristiche tecniche della macchina, in pieno rispetto della sicurezza del consumatore. La soluzione decalcificante deve essere smaltita secondo quanto previsto dal costruttore e/o dalle norme vigenti nel Paese d'utilizzo.
Leggere ATTENZIONE le precauzioni d'uso presenti sulla confezione del decalcificante. Evitare il contatto con gli occhi, la pelle e le superfici della macchina. Durante la decalcificazione non spegnere la macchina e non sollevare la leva. Deve presente una persona durante l'operazione.
Non usare aceto: puo' danneggiare la Vostra macchina!
- Spegnere la macchina scollegando la spina dalla presa di corrente (Fig.13).
- Svuotare e risciacquare il cassetto capsule esauste e la vasca raccogli gocce (Fig.6).
- Estrarre e svuotare il serbatoio dell'acqua (Fig.5).
- Miscelare il contenuto di un flacone di decalcificante Caffitaly System con circa 750 cc. di acqua (1 litro in totale) e versare nel serbatoio.
- Assicurarsi che la leva sia abbassata (Fig.3), e che non sia presente una capsula all'interno del vano inserimento capsula.
- Posizionare un contenitore (almeno 500 ml) sotto l'erogatore (Fig.9).
- Mantenere premuti i tasti A e B e contemporaneamente inserire la spina nella presa di corrente per accendere l'apparecchio. Il tasto B è acceso, mentre la spia D lampeggia alternativamente in GIALLO e ROSSO.
• Premere il tasto B per iniziare il ciclo di decalcificazione. - La macchina eroga la soluzione decalcificante ad intervalli (5 erogazioni intervallate da una pausa di 4 minuti, per una durata di 20 minuti circa). Durante questa fase, in cui i tasti non devono essere premuti, la spia D lampeggia alternativamente in GIALLO e ROSSO.
- Se il contenitore si riempe, provvedere a svuotarlo.
- Quando la prima fase è terminata, il tasto B si accende e la macchina emette un segnale sonoro. Il serbatoio acqua è vuoto.
- Sciacquare con cura il serbatoio acqua e riempirlo nuovamente con acqua fresca (Fig.4).
- Svuotare e risciacquare il cassetto capsule esauste e il contenitore utilizzato, e riposizionarli al loro posto.
- Premere il tasto B per iniziare il ciclo di risciacquo.
- La macchina eroga l'acqua di risciacquo (circa 500 ml). Durante questa fase la spia D lampeggia alternativamente in GIALLO e ROSSO.
- Quando il ciclo di risciacquo è terminato, la macchina emette un segnale sonoro e i tasti A-B-C lampeggiano contemporaneamente; la macchina è in fase di riscaldamento
- Quando i tasti si accendono in modo fisso, e la macchina emette 2 segnali sonori, l'apparecchio è pronto per l'utilizzo.
- Svuotare e sciacquare con cura il serbatoio acqua e riempirlo nuovamente con acqua fresca, non gasata (Fig.4).
- Svuotare e risciacquare il cassetto capsule esauste e riposizionarlo insieme alla vasca raccogli gocce.
Soluzione problemi
| PROBLEMA | POSSIBILE | CAUSA | SOLUZIONE |
| Non esce caffè.La spia D lampeggia in ROSSO. | Il serbatoio acqua è vuoto. | Riempire il serbatoio con acqua fresca. Premere un tasto per ricaricare il circuito.Quando i tasti sono accesi in modo fi sso, l'apparecchio è pronto per l'utilizzo. | |
| Il caffè non è suffi centemente caldo. | - Tazze / Tazzine fredde.- Macchina con calcare. | - Preriscaldare la tazza.- Decalcifi care. | |
| La leva non puo' essere abbassata. | - Il cassetto capsule esauste è pieno.- Capsula bloccata all'interno della macchina. | - Svuotare il cassetto capsule esauste.- Rimuovere la capsula bloccata. | |
| La spia D è accesa in ROSSO fi sso. | Problemi di riscaldamento. | Spegnere e riaccendere la macchina. Se il problema persiste, portare la macchina a un Centro Assistenza Autorizzato. | |
| Premendo un tasto per erogare caffè, la macchina sembra partire ma si arresta senza erogare caffè o erogandone solo una piccola quantità. | Errata programmazione delle quantità. | Riprogrammare la quantità per il tasto.Vedere cap. "Programmazione quantità caffè in tazze". | |
Dati tecnici
| ~ Consultare la targhetta dati presente sul fondo della macchina. |  Circa 4 kg |
| 1 litro | [024D] Max. 15 bar |
| temperatura ambiente: 10°C ÷ 40°C |  < 70dB A |
| 450 mm 12 capsule |  |
| 140 mm 300 mm 375 mm | |
I materiali e gli oggetti destinati al contatto con prodotti alimentari sono conformi alle prescrizioni del regolamento Europeo 1935/2004.
