BEDIENUNGSANLEITUNG Luna S32 Caffitaly

Sehr geehrte Kundin, sehr geehrter Kunde, wir danken Ihnen für die Wahl unseres Erzeugnisses und das uns entgegengebrachte Vertrauen. Mit unserer Maschine und der Kapselauswahl von Caffitaly System können Sie Ihr Lieblingsgetränk zu jeder Tageszeit genießen. Zum Beispiel einen Espresso, ein Kakaogetränk oder einen Tee – alle in wenigen Sekunden zubereitet. Die Hinweise beachten (Symbole) Achtung. Dies ist das Sicherheits- und Warnsymbol. Es soll die Aufmerksamkeit auf mögliche Verletzungsgefahren lenken. Die angegebenen Sicherheitshinweise beachten, um schwere oder sogar tödliche Verletzungen zu vermeiden. Zur Beachtung. Dieses Symbol weist auf Möglichkeiten zur besseren Benutzung der Maschine hin. Nicht spülmaschinenfest Reinigungstipps Ihr Kontakt zu Caffitaly System [e-mail] Deutsch INHALT Einleitung:

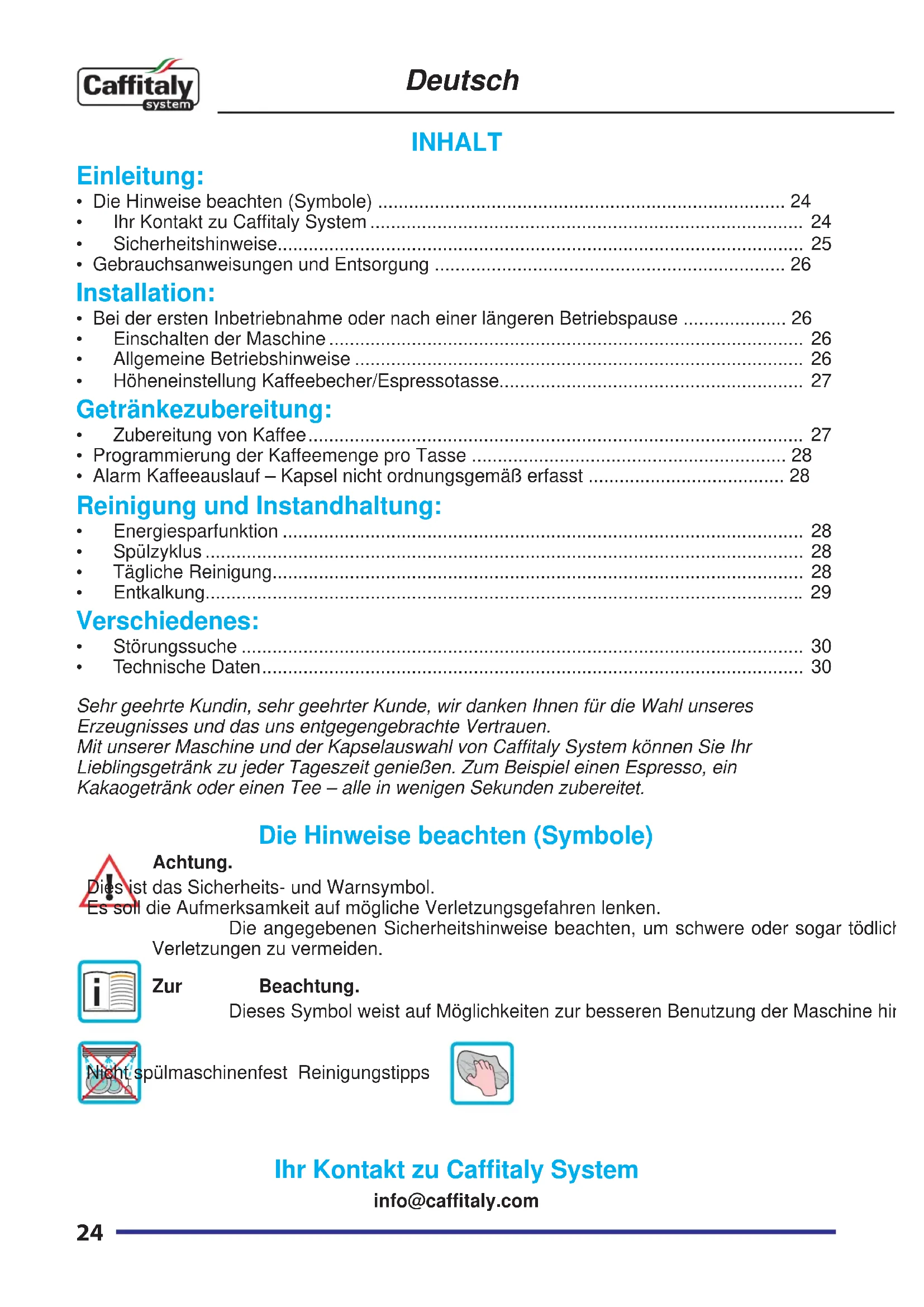

• Bei der ersten Inbetriebnahme oder nach einer längeren Betriebspause .................... 26

• Alarm Kaffeeauslauf – Kapsel nicht ordnungsgemäß erfasst ...................................... 28 Reinigung und Instandhaltung:

• Technische Daten ......................................................................................................... 3025 Deutsch Sicherheitshinweise Die nachfolgende Bedienungsanleitung bitte AUFMERKSAM durchlesen! So können Unfälle und Schäden am Gerät vermieden werden.

• Dieses Gerät ist für den Hausgebrauch und ähnliche Zwecke bestimmt. Sein Einsatz in Personalküchen von Geschäften, Büros und anderen gewerblichen Bereichen; in Hotels, Agrotourismusbetrieben, Motels, Frühstückspensionen und anderen Wohneinrichtungen ist nicht gestattet.

• Ausschließlich die Kapseln für das Caffitaly Smart-System benutzen.

• Jede andere Verwendung, die nicht in dieser Bedienungsanleitung vorgesehen ist, kann Personen- und/oder Sachschäden verursachen und bewirkt den Verfall der Garantie. Der Hersteller haftet nicht für Schäden, die auf unsachgemäße Verwendung des Geräts zurückzuführen sind.

• Das Gerät auspacken und auf eventuelle Schäden untersuchen. Das Gerät im Fall von Schäden bzw. bei ersten Anzeichen einer Störung (anormales Betriebsgeräusch oder Geruchsbildung) nicht benutzen und ein autorisiertes Kundendienstzentrum kontaktieren.

• Die Verpackungsmaterialien (Kunststofftüten usw.) sind potenziell gefährlich und dürfen nicht in der Reichweite von Kindern gelassen werden.

• Das Gerät darf nur mit intaktem Netzkabel betrieben werden. Ein defektes Netzkabel ausschließlich bei einer autorisierten Kundendienststelle ersetzen lassen. Gefahr tödlicher Stromschläge.

• Das Gerät nur in Innenräumen benutzen und lagern. Sicherstellen, dass elektrische Bauteile, Stecker und Kabel trocken sind. Das Gerät nie in Wasser eintauchen. Das Gerät vor Spritz- und Tropfwasser schützen. Die Kombination von Elektrizität und Wasser stellt eine tödliche Gefahr durch Stromschläge dar.

• Das Gerät nur an Steckdosen anschließen, die den gesetzlichen Bestimmungen entsprechen. Sicherstellen, dass die Netzspannung der Angabe auf dem Typenschild auf der Geräteunterseite entspricht.

• Die Stellfläche der Maschine muss eben, stabil, standfest und hitzebeständig sein; sie darf höchstens um 2 Grad geneigt sein.

• Das Gerät darf nicht von Kindern (auch wenn sie älter als 8 Jahre sind) oder von Personen mit eingeschränkten geistigen, körperlichen oder sensorischen Fähigkeiten oder ungenügender Erfahrung und Kenntnissen benutzt werden, soweit sie nicht durch eine für ihre Sicherheit verantwortliche Person aufmerksam überwacht und angeleitet werden. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit der Maschine spielen!

• Das Netzkabel nicht in der Nähe von heißen Flächen, Kanten oder scharfen Gegenständen lassen.

• Keinesfalls mit den Händen in das Kapselfach hineingreifen. Verletzungsgefahr.

• Den Hebel immer schließen. Den Hebel nie während des Brühvorgangs öffnen.

• Keine Maschinenteile entfernen, außer denen, die für die tägliche Reinigung ausgebaut werden.

• Keine Gegenstände in die Öffnungen einführen. Hierbei besteht Stromschlaggefahr! Alle Eingriffe, die nicht in dieser Bedienungsanleitung aufgeführt sind, dürfen nur durch eine autorisierte Kundendienststelle durchgeführt werden!

• Netzstecker nicht am Kabel, sondern am Stecker aus der Steckdose ziehen, um Schäden zu vermeiden.

• Das Gerät in regelmäßigen Abständen und unter Beachtung der Anleitungen entkalken. Bei Nichtbeachtung könnte das Gerät beschädigt werden.

• Das Gerät gründlich und regelmäßig reinigen. Infolge unzureichender Reinigung können sich gesundheitsschädliche Ablagerungen bilden. Das Gerät vor der Reinigung vom Stromnetz trennen und abkühlen lassen.

• Wird das Gerät für einen längeren Zeitraum voraussichtlich nicht benutzt (Urlaub usw.), den Netzstecker ziehen.26 Deutsch Gebrauchsanweisungen und Entsorgung Das Gerät wurde aus hochwertigen Materialien hergestellt, die wiederverwendet oder recycelt werden können. Das Gerät über eine entsprechende Sammelstelle entsorgen. Hinweise zur vorschriftsmäßigen Entsorgung des Produkts gemäß der europäischen Richtlinie 2002/96/EG und der italienischen Gesetzesverordnung Nr. 151 vom

25. Juli 2005. Am Ende seines Lebenszyklus darf das Produkt nicht mit dem

Hausmüll entsorgt werden. Es kann an entsprechenden Wertstoffsammelstellen der Gemeinden oder bei den Händlern, die diesen Service anbieten, abgegeben werden. Die getrennte Entsorgung von Elektro-Altgeräten trägt zur Vermeidung von möglichen negativen Auswirkungen auf die Umwelt und auf die Gesundheit bei und ermöglicht die Wiederverwendung der Materialien, aus denen sie bestehen. Dadurch können Energie und Rohstoffe gespart werden. Auf die Pflicht zur separaten Entsorgung von Elektro- und Elektronik-Altgeräten weist auch das Etikett mit der durchgestrichenen Abfalltonne auf dem Produkt hin. Die illegale Entsorgung des Produkts durch den Besitzer ist strafbar kann nach den geltenden Bestimmungen mit einer Verwaltungsstrafe belegt werden. Die Verpackung besteht aus wiederverwertbaren Materialien. Weiterführende Informationen zu den örtlich geltenden Vorschriften bitte bei den zuständigen Behörden erfragen. Bei der ersten Inbetriebnahme oder nach einer längeren Betriebspause

• Den Wassertank mit frischem Wasser ohne Kohlensäure füllen (Abb.4).

• Den Netzstecker in die Steckdose stecken (Abb.13); das Gerät schaltet sich ein.

• Die Tasten A-B-C und die Kontrollleuchte D blinken abwechselnd ROT.

• Einen mindestens 250 ml fassenden Behälter unter den linken Kaffeeauslauf stellen (Abb.9).

• Die Taste A, B oder C drücken. Warten, bis der Füllzyklus der Wasserleitungen abgeschlossen ist. Die Leuchte D erlischt. ZUR BEACHTUNG: Falls die Tasten A-B-C und die Kontrollleuchte D nach dem Füllvorgang weiterhin blinken, den vorherigen Vorgang wiederholen.

• Die Tasten A-B-C blinken gleichzeitig; die Maschine heizt auf.

• Wenn die Tasten A-B-C dauerhaft leuchten, ist das Gerät betriebsbereit. Einschalten der Maschine

• Den Wassertank mit frischem Wasser ohne Kohlensäure füllen (Abb.4).

• Den Netzstecker in die Steckdose einstecken (Abb.13); das Gerät schaltet sich ein.

• Die Tasten A-B-C blinken gleichzeitig; die Maschine heizt auf.

• Die Maschine ist betriebsbereit, wenn die Tasten dauerhaft leuchten und 2 Signaltöne abgegeben werden. Allgemeine Betriebshinweise ENTKALKUNGSSIGNAL:

• Wenn die Kontrollleuchte D GELB blinkt und die Maschine 3 Signaltöne abgibt, sollte ein Entkalkungszyklus durchgeführt werden (siehe Kap. Entkalkung). AUFHEIZEN:

• Die Tasten A-B-C blinken gleichzeitig. ANHEBEN DES HEBELS OHNE KAPSEL:

• Wenn der Hebel (Abb.2) angehoben wird, ohne zuvor eine Kapsel eingelegt zu haben, ertönt ein intermittierender Warnton und die Tasten A-B-C blinken rasch.

• Den Hebel schließen (Abb.3).

• Die Tasten A-B-C leuchten dauerhaft.27 Deutsch WENN WÄHREND DES BETRIEBS DAS WASSER ZU ENDE GEHT:

• Wenn die Kontrollleuchte D ROT blinkt und das Gerät anfangs 3 Signaltöne abgibt und dann 1 Dauerton, ist der Wassertank leer.

• Den Wassertank mit frischem Wasser ohne Kohlensäure füllen (Abb.4).

• Den Hebel anheben und schließen (Abb.2, 3), damit die eventuell noch im Gerät befindliche Kapsel ausgeworfen wird.

• Taste A, B oder C drücken. Warten, bis die Maschine den Befüllzyklus des Wasserkreislaufs abgeschlossen hat.

• Die Maschine ist betriebsbereit, wenn die Tasten A-B-C dauerhaft leuchten. WENN DER HEBEL WÄHREND DES BRÜHVORGANGS ANGEHOBEN WIRD:

• Wenn der Hebel während des Brühvorgangs angehoben wird (Abb.2), besteht Verbrennungsgefahr durch heiße Wasserspritzer!

• Die Kontrollleuchte D blinkt ROT und das Gerät gibt einen intermittierenden Warnton ab. Der Getränkeauslauf wird sofort unterbrochen.

• Den Hebel schließen (Abb.3).

• Taste A, B oder C drücken, um den Alarm zurückzusetzen.

• Den transparenten Lesebildschirm gründlich säubern (Abb.14).

• Das Gerät ist erneut betriebsbereit. Höheneinstellung Kaffeebecher/Espressotasse

• Der Abstand zwischen dem Kaffeeauslauf und der Tropfschale kann je nach verwendeter Tasse größer oder kleiner eingestellt werden.

• Werkseitig ist das Gerät auf Kaffeebecher eingestellt. (Abb.7).

• Vor der Verwendung von Espressotassen die Tropfschale mit dem Gitter anheben und in die beiden oberen Bohrungen einhängen (Abb.10).

• Nun kann eine Espressotasse unter den Kaffeeauslauf gestellt werden (Abb.8). Zubereitung von Kaffee

• Einen Kaffeebecher oder eine Espressotasse unter den Kaffeeauslauf stellen (Abb.7 oder 8).

• Die Kapsel mit leichtem Druck einlegen (Abb.1).

• Den Hebel hochstellen und das Kapselfach öffnen (Abb.2). Prüfen, ob die Kapsel richtig hinunterfällt. Die Tasten A-B-C schalten sich aus.

• Den Hebel komplett schließen (Abb.3). Nur die empfohlene/n Taste/n leuchtet/n auf. ZUR BEACHTUNG: Falls die Tasten A-B-C aufleuchten, wurde die Kapsel nicht ordnungsgemäß erfasst. Durch Drücken einer Taste kann der Kaffee dennoch gebrüht werden. Vor einem erneuten Brühvorgang sollte der transparente Lesebildschirm (Abb.14) gründlich gereinigt werden.

• Die erleuchtete Taste drücken. Die gedrückte Taste blinkt. Der Auslauf stoppt, wenn die programmierte Menge erreicht ist, und das Gerät gibt einen Signalton ab.

• Den Hebel anheben, um die Kapsel in den Abfallbehälter auszuwerfen (Abb.2). Ein intermittierender Signalton ertönt und die Tasten A-B-C blinken in schneller Folge.

• Den Hebel schließen (Abb.3). Die Tasten A-B-C leuchten dauerhaft. ZUR BEACHTUNG: Die Wassermenge je Kaffee lässt sich abhängig von der persönlichen Vorliebe und der Tassengröße programmieren. Zur Mengenprogrammierung das Kapitel „Programmierung der Kaffeemenge pro Tasse“ einsehen.28 Programmierung der Kaffeemenge pro Tasse

• Einen Kaffeebecher oder eine Espressotasse unter den Kaffeeauslauf stellen (Abb.7 oder 8).

• Die Kapsel mit leichtem Druck einlegen (Abb.1).

• Den Hebel hochstellen und das Kapselfach öffnen (Abb.2). Prüfen, ob die Kapsel richtig hinunterfällt. Die Tasten A-B-C schalten sich aus.

• Den Hebel komplett schließen (Abb.3). Nur die empfohlene/n Taste/n leuchtet/n auf.

• Die Taste drücken und gedrückt halten. Sobald die gewünschte Kaffeemenge erreicht ist, die Taste loslassen. Damit ist die Taste programmiert. Die Wassermenge pro Kaffee kann zwischen mindestens 20 und höchstens 250 ml programmiert werden.

• Den Hebel anheben, um die Kapsel in den Abfallbehälter auszuwerfen (Abb.2). Ein intermittierender Signalton ertönt und die Tasten A-B-C blinken in schneller Folge.

• Den Hebel schließen (Abb.3). Die Tasten A-B-C leuchten dauerhaft. Alarm Kaffeeauslauf – Kapsel nicht ordnungsgemäß erfasst

• Es ertönt ein Tonsignal und die Tasten A-B-C leuchten dauerhaft auf.

• Das Getränk kann dennoch zubereitet werden, wenn die Taste A, B oder C gedrückt wird.

• Falls der Alarm erneut auftritt, leuchtet nur die Taste A. Um die Kapsel zu verwenden, muss diese Taste gedrückt werden. Energiesparfunktion Nach 10 Minuten Stillstand reduziert die Maschine automatisch ihren Stromverbrauch. Die Tasten A-B-C blinken langsam und in Folge. Um zu den normalen Betriebsbedingungen zurückzukehren, eine beliebige Taste drücken, den Hebel öffnen oder eine Kapsel einlegen. Das Gerät heizt auf. Die Maschine ist betriebsbereit, wenn die Tasten A-B-C dauerhaft leuchten. Spülzyklus

• Nach einem Brühvorgang den Hebel innerhalb von 5 Minuten öffnen und wieder schließen. Die Maschine gibt zwei lange Pieptöne ab.

• Die Tasten A-B drücken. Der Spülzyklus startet und die Tasten A-B-C blinken gleichzeitig. Tägliche Reinigung

• Die Tropfschale und den Kapsel-Abfallbehälter entnehmen (Abb.6).

• Den Kapsel-Abfallbehälter anheben (Abb.11), leeren und ausspülen.

• Das Gitter und seine Halterung abnehmen (Abb.12). Die Tropfschale anheben, leeren und ausspülen.

• Den Wassertank entfernen (Abb.5); leeren und ausspülen. Die Geräteoberfläche mit einem weichen Tuch und Neutralreiniger reinigen. Das Gerät nie mit einem Wasserstrahl reinigen. Die Kunststoffteile der Maschine, einschließlich des Wassertanks, dürfen NICHT in der Spülmaschine gewaschen werden. Deutsch29 Entkalkung Entkalkungssignal: Wenn die Kontrollleuchte D GELB blinkt und die Maschine 3 akustische Signale abgibt, sollte ein Entkalkungszyklus gemäß folgender Anleitung durchgeführt werden. Die Maschine besitzt ein intelligentes Programm, das den Wasserverbrauch bei jedem Brühvorgang überwacht. Aufgrund dieser Messung wird der Benutzer darauf hinwiesen, wenn die Maschine einen Entkalkungszyklus benötigt. Wir empfehlen den Entkalker von Caffitaly System, der speziell auf die technischen Eigenschaften der Maschine abgestimmt ist und absolute Sicherheit für den Verbraucher gewährleistet. Die Entkalkerlösung gemäß Herstellerangaben bzw. den im Bestimmungsland geltenden Vorschriften entsorgen. Die Gebrauchsanweisung auf der Verpackung des Entkalkers AUFMERKSAM durchlesen. Den Kontakt mit den Augen, der Haut und den Geräteoberflächen vermeiden. Die Maschine während der Entkalkung nicht abschalten und den Hebel nicht anheben. Während dieses Vorgangs muss eine Person zugegen sein. Keinen Essig verwenden: Die Maschine könnte beschädigt werden!

• Den Netzstecker ziehen und hierdurch die Maschine abschalten (Abb.13).

• Den Kapsel-Abfallbehälter und die Tropfschale leeren und ausspülen (Abb.6).

• Den Wassertank herausnehmen und ausleeren (Abb.5).

• Den Inhalt einer Flasche Caffitaly System Entkalker mit ca. 750 ml Wasser mischen (insgesamt 1 Liter) und in den Wassertank füllen.

• Sicherstellen, dass der Hebel abgesenkt ist (Abb.3) und sich keine Kapsel im Kapselfach befindet.

• Einen mindestens 500 ml fassenden Behälter unter den Auslauf stellen (Abb.9).

• Die Tasten A und B gedrückt halten und gleichzeitig den Netzstecker in die Steckdose einstecken, um das Gerät einzuschalten. Die Taste B leuchtet, während die Kontrollleuchte D abwechselnd GELB und ROT blinkt.

• Den Entkalkungszyklus mit Taste B starten.

• Der Kalklöser tritt in Intervallen aus der Maschine aus (5 Abgaben, unterbrochen von jeweils 4 Minuten Pause, Gesamtdauer ca. 20 Minuten). Während dieser Phase, in der keine Taste gedrückt werden darf, blinkt die Kontrollleuchte D abwechselnd GELB und ROT.

• Wenn der Behälter voll ist, bitte leeren.

• Wenn die erste Phase beendet ist, leuchtet die Taste B auf und es ertönt ein akustisches Signal. Der Wassertank ist leer.

• Den Wassertank gründlich ausspülen und mit frischem Leitungswasser füllen (Abb.4).

• Den Kapsel-Abfallbehälter und den benutzten Behälter entleeren, ausspülen und wieder am Gerät anbringen bzw. unter den Auslauf stellen.

• Den Spülzyklus mit Taste B starten.

• Aus dem Auslauf tritt Spülwasser aus (ca. 500 ml). Während dieser Phase blinkt die Kontrollleuchte D abwechselnd GELB und ROT.

• Wenn der Spülzyklus beendet ist, ertönt ein akustisches Signal und die Tasten A-B-C blinken gleichzeitig; die Maschine heizt auf.

• Die Maschine ist betriebsbereit, wenn die Tasten dauerhaft leuchten und 2 Signaltöne abgegeben werden.

• Den Wassertank leeren, gründlich ausspülen und erneut mit frischem Wasser ohne Kohlensäure füllen (Abb.4).

• Den Kapsel-Abfallbehälter leeren, ausspülen und zusammen mit der Tropfschale wieder an der Maschine anbringen. Deutsch30 Deutsch

PROBLEM MÖGLICHER GRUND LÖSUNG

Es läuft kein Kaffee aus. Die Kontrollleuchte D blinkt ROT. Der Wassertank ist leer. Den Wassertank mit frischem Wasser füllen. Eine Taste drücken, um das Leitungssystem zu laden. Wenn die Tasten dauerhaft leuchten, ist die Maschine betriebsbereit. Der Kaffee ist nicht heiß genug. - Die Tassen sind kalt. - Die Maschine ist verkalkt. - Die Tasse vorwärmen. - Entkalken. Hebel lässt sich nicht nach unten stellen. - Der Kapsel-Abfallbehälter ist voll. - Die Kapsel ist in der Maschine verklemmt. - Den Kapsel-Abfallbehälter leeren. - Die verklemmte Kapsel entfernen. Die Kontrollleuchte D leuchtet dauerhaft ROT. Problem bei der Aufheizung. Das Gerät aus- und wieder einschalten. Wenn das Problem weiterhin besteht, das Gerät zu einer autorisierten Kundendienststelle bringen. Beim Drücken einer Kaffeetaste scheint die Maschine zu starten, stoppt dann und gibt keinen oder nur wenig Kaffee aus. Fälschliche Programmierung der Kaffeemenge. Kaffeemenge für die Taste neu programmieren. Siehe Kapitel „Programmierung der Kaffeemenge pro Tasse“. Alle Materialien und Bauteile mit Lebensmittelkontakt entsprechen den Bestimmungen der europäischen Verordnung 1935/2004. Technische Daten Störungssuche Bitte auf das Typenschild unter der Maschine Bezug nehmen. Max. 15 bar Ca. 4 kg < 70 dB A 1 Liter Raumtemperatur: 10 °C ÷ 40 °C 140 mm 450 mm 12 Kapseln 300 mm 375 mm31
