MANUAL DE UTILIZADOR Luna S32 Caffitaly

Caro cliente, obrigado por ter escolhido o nosso produto e pela confiança. Com esta máquina poderá degustar as suas bebidas quentes preferidas a qualquer momento do dia, escolhendo de entre as várias cápsulas que Caffitaly System coloca à sua disposição. Um café expresso, uma bebida com sabor a chocolate ou um chá poderão ser preparados em poucos segundos. Atenção às instruções (Símbolos) Atenção Este é o símbolo de advertência de segurança. É usado para chamar a atenção sobre possíveis riscos de ferimentos pessoais. Seguir as mensagens de segurança indicadas para evitar possíveis ferimentos ou morte. Nota Este é o símbolo usado para destacar algumas acções que melhoram o uso da máquina. Não lavar na máquina de lavar loiça Conselhos para a limpeza Contacto Caffitaly System [e-mail] Português ÍNDICE Introdução:

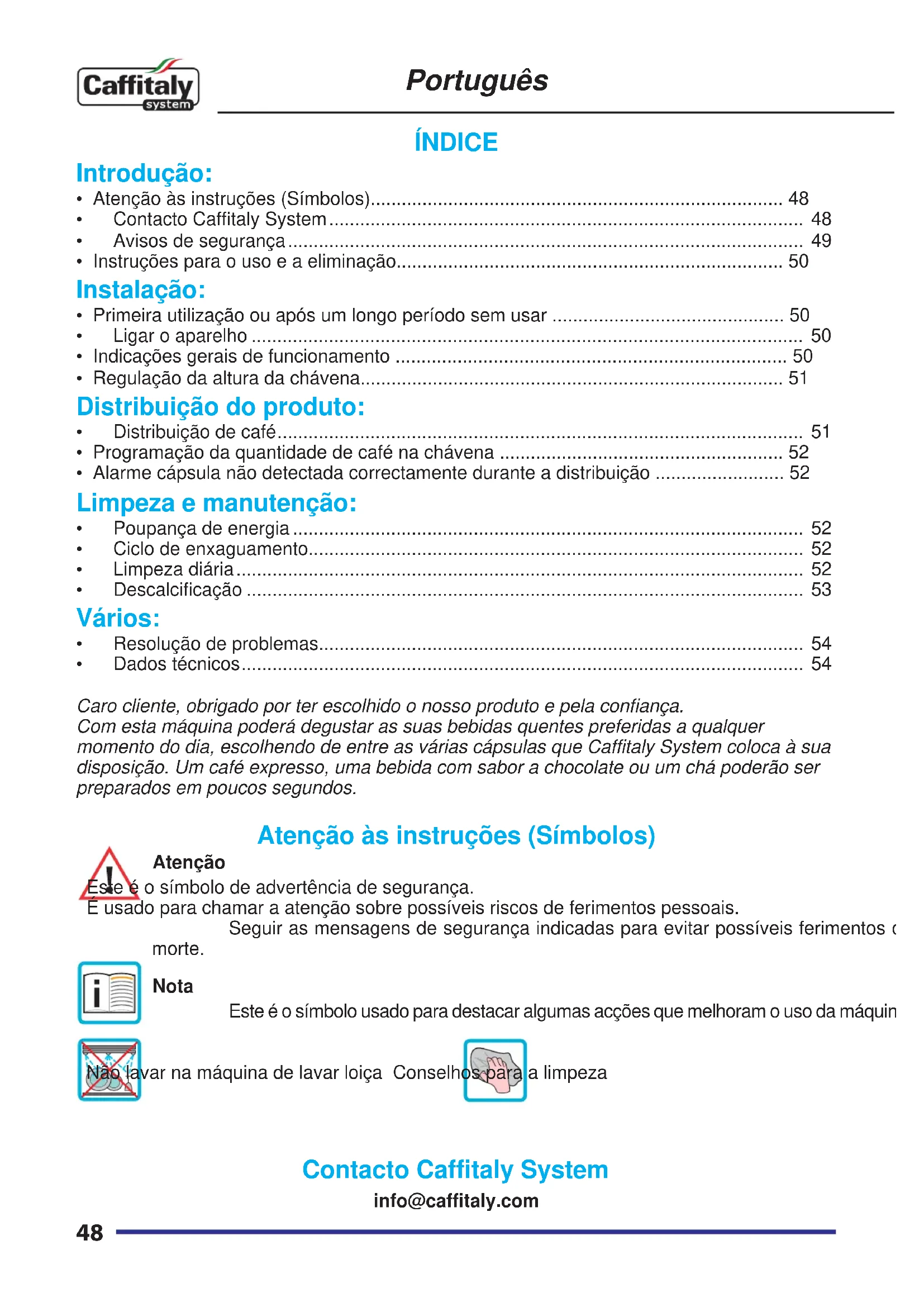

• Atenção às instruções (Símbolos)................................................................................ 48

• Instruções para o uso e a eliminação........................................................................... 50 Instalação:

• Primeira utilização ou após um longo período sem usar ............................................. 50

• Ligar o aparelho ........................................................................................................... 50

• Indicações gerais de funcionamento ............................................................................ 50

• Regulação da altura da chávena.................................................................................. 51 Distribuição do produto:

• Distribuição de café ...................................................................................................... 51

• Programação da quantidade de café na chávena ....................................................... 52

• Alarme cápsula não detectada correctamente durante a distribuição ......................... 52 Limpeza e manutenção:

• Descalcifi cação ............................................................................................................ 53 Vários:

• Resolução de problemas.............................................................................................. 54

• Dados técnicos ............................................................................................................. 5449 Português Avisos de segurança Ler com ATENÇÃO as seguintes instruções! Deste modo, evita-se o risco de acidentes e danos ao aparelho.

• Este aparelho destina-se a ser utilizado em áreas domésticas e semelhantes. Não é permitida a sua utilização nas áreas seguintes: cozinhas reservadas a pessoal de lojas, escritórios e outros ambientes de trabalho; por clientes em pousadas, hotéis e outros ambientes do tipo residencial.

• Utilizar exclusivamente cápsulas Caffitaly System Smart adequadas.

• Qualquer outra utilização não prevista nestas instruções pode causar danos a pessoas, bens materiais e à própria máquina e anular a garantia. O fabricante não é responsável por danos derivados do uso impróprio do aparelho.

• Após retirar a embalagem, certificar-se da integridade do aparelho. Na presença de danos ou ao primeiro sinal de defeito (ruídos ou odores estranhos), ou no caso de qualquer problema encontrado no interior do aparelho, não o utilizar e deslocar-se a um Centro de Assistência Autorizado.

• Os componentes da embalagem (sacos de plástico, etc.) não devem ser deixados ao alcance das crianças, uma vez que constituem potenciais fontes de perigo.

• Utilizar o aparelho apenas se o cabo de alimentação estiver intacto. Se for preciso substituir o cabo, em caso de danos, contactar exclusivamente um Centro de Assistência Autorizado. Perigo de morte por choques eléctricos.

• Conservar e utilizar o aparelho apenas em locais interiores. Certificar-se de que os elementos eléctricos, fichas e cabos estão secos. Nunca mergulhar o aparelho. Proteger o aparelho de salpicos ou gotas. Electricidade e água em conjunto causam perigo de morte por descargas eléctricas.

• Ligar o aparelho apenas a tomadas de corrente de acordo com as normas legais. Certificar-se de que a tensão da rede eléctrica corresponde à indicada na chapa de características posicionada no fundo do aparelho.

• A superfície onde a máquina será instalada deve ser nivelada, sólida, firme e resistente ao calor. A superfície de apoio não deve ter uma inclinação superior a 2°.

• Não permitir que crianças (inclusive de idade superior aos 8 anos), e pessoas com capacidades psicofísico e sensoriais reduzidas, ou com experiência e conhecimentos insuficientes usem o aparelho, a não ser que sejam atentamente acompanhadas e instruídas por uma pessoa responsável pela sua segurança. Vigiar as crianças, certificando-se de que não brincam com o aparelho!

• Não deixar o cabo de alimentação próximo de superfícies quentes, cantos ou objectos cortantes.

• Nunca inserir as mãos no compartimento das cápsulas. Perigo de lesões.

• Baixar sempre a alavanca. Nunca levantar a alavanca durante a distribuição de um produto.

• Nunca remover partes da máquina, excepto as indicadas para a limpeza diária.

• Não inserir objectos nas aberturas. Isto poderia causar choques eléctricos! Qualquer intervenção não ilustrada nestas instruções deve ser realizada apenas por um Centro de Assistência Autorizado!

• Não desligar o aparelho puxando o cabo de alimentação, mas sim retirando a ficha para evitar danos.

• Proceder à descalcificação a intervalos regulares, como indicado nas instruções. Caso contrário, o aparelho poderá danificar-se.

• Limpar cuidadosa e regularmente o aparelho. O depósito que se cria no caso de falta de limpeza pode ser nocivo à saúde. Desligar o aparelho da corrente e deixá-lo arrefecer antes de proceder à limpeza.

• Se for prevista a inutilização do aparelho por longos períodos (férias, etc.), retirar a ficha da tomada eléctrica.50 Português Instruções para o uso e a eliminação O aparelho foi fabricado com materiais de elevada qualidade que podem ser reutilizados ou reciclados. Eliminar o aparelho num centro de recolha apropriado. Avisos para a eliminação correcta do produto, de acordo com a directiva europeia 2002/96/EC e o Decreto-lei n.º 151 de 25 de Julho de 2005. O aparelho, no final da sua vida útil, não deverá ser eliminado em conjunto com os resíduos urbanos. Poderá ser entregue a centros de recolha diferenciados apropriados disponíveis no município ou a revendedores que forneçam este serviço. Eliminar separadamente um electrodoméstico permite evitar possíveis consequências negativas para o ambiente e para a saúde, derivantes de uma eliminação inadequada e permite recuperar materiais de modo a obter uma importante poupança de energia e recursos. O símbolo do contentor de lixo barrado no produto indica a obrigação de eliminar separadamente os electrodomésticos. A eliminação abusiva do produto por parte do utilizador comporta a aplicação de sanções administrativas previstas nas normas vigentes. A embalagem foi fabricada em material reciclável. Contactar as autoridades competentes para informações sobre as normas locais. Primeira utilização ou após um longo período sem usar

• Encher o reservatório com água fria, sem gás (Fig. 4).

• Introduzir a ficha na tomada eléctrica. (Fig. 13); o aparelho acede-se.

• Em conjunto com as teclas A-B-C, pisca alternadamente a VERMELHO também a luz indicadora D.

• Colocar um recipiente amplo (com pelo menos 250 ml) sob o distribuidor (Fig. 9).

• Premir uma das teclas A–B–C. Aguardar que a máquina termine o ciclo de carga do circuito hidráulico. A luz indicadora D desliga-se. NOTA: caso no final do carregamento, as teclas A–B–C e a luz indicadora D continuem a piscar, repetir as operações do ponto anterior.

• As teclas A–B–C piscam simultaneamente. A máquina encontra-se na fase de aquecimento.

• Quando as teclas A–B–C estão acesas de modo fixo, o aparelho está pronto para ser utilizado. Ligar o aparelho

• Encher o reservatório com água fria, sem gás (Fig. 4).

• Introduzir a ficha na tomada eléctrica (Fig. 13); o aparelho acede-se.

• As teclas A–B–C piscam simultaneamente. A máquina encontra-se na fase de aquecimento.

• Quando as teclas se acendem de modo fixo e a máquina emite 2 sinais sonoros, o aparelho está pronto para ser utilizado. Indicações gerais de funcionamento SINAL DE DESCALCIFICAÇÃO:

• Quando a luz indicadora D pisca a AMARELO, e a máquina emite 3 sinais sonoros, deve realizar-se o ciclo de descalcificação (consultar o cap. Descalcificação). AQUECIMENTO:

• As teclas A–B–C piscam simultaneamente. LEVANTAR A ALAVANCA SEM CÁPSULA INTRODUZIDA:

• Quando se levanta a alavanca (Fig.2) sem introduzir uma cápsula, a máquina emite um sinal sonoro intermitente e as teclas A–B–C piscam rapidamente.

• Baixar a alavanca (Fig. 3).

• As teclas A–B–C acendem-se de modo fixo.51 Português QUANDO A ÁGUA SE ESGOTA DURANTE O FUNCIONAMENTO:

• Quando a luz indicadora D pisca a VERMELHO, e a máquina emite 3 sinais sonoros iniciais e posteriormente 1 intermitentemente, o reservatório de água está vazio.

• Encher o reservatório de água com água fria, sem gás (Fig. 4).

• Levantar e baixar a alavanca (Fig. 2–3), para que a eventual cápsula presente no interior caia para a respectiva gaveta.

• Premir uma das teclas A–B–C. Aguardar que a máquina termine o ciclo de carga do circuito hidráulico.

• Quando as teclas A–B–C se acendem de modo fixo, a máquina está pronta para ser utilizada. SE A ALAVANCA FOR LEVANTADA DURANTE A DISTRIBUIÇÃO DE UM PRODUTO:

• Levantar a alavanca durante a distribuição de um produto (Fig. 2) pode originar salpicos de água quente. Perigo de queimaduras!

• A luz indicadora D pisca a VERMELHO e a máquina emite um sinal sonoro intermitente. A distribuição é imediatamente interrompida.

• Baixar a alavanca (Fig. 3).

• Premir uma das teclas A–B–C para reiniciar o alarme.

• Limpar cuidadosamente o visor de leitura transparente (Fig. 14).

• A máquina está novamente pronta para ser utilizada. Regulação da altura da chávena

• A máquina pode ser regulada para permitir a utilização correcta de chávenas grandes ou pequenas.

• Inicialmente, a máquina está preparada para ser utilizada com chávenas grandes (Fig. 7).

• Para melhores resultados ao utilizar chávenas pequenas, elevar o recipiente de recolha de gotas e a grelha e fixá-la nos dois orifícios superiores (Fig. 10).

• Colocar uma chávena pequena sob o distribuidor de café (Fig. 8). Distribuição de café

• Colocar uma chávena sob o distribuidor de café (Fig. 7 ou 8).

• Introduzir a cápsula empurrando-a para dentro com uma leve pressão (Fig. 1).

• Levantar a alavanca para abrir o compartimento de introdução de cápsulas (Fig. 2). Verificar se a cápsula cai correctamente. As teclas A–B–C apagam-se.

• Baixar totalmente a alavanca (Fig. 3). Acende-se apenas a/s tecla/s recomendada/s. NOTA: caso se acendam as teclas A–B–C, a cápsula não foi detectada correctamente. É, ainda assim, possível utilizar a cápsula premindo uma tecla. Recomenda-se limpar cuidadosamente o visor de leitura transparente (Fig. 14) antes de realizar uma nova distribuição.

• Premir a tecla iluminada. A tecla premida pisca. A distribuição pára quando a quantidade programada é atingida e a máquina emite um sinal sonoro.

• Levantar a alavanca para expelir a cápsula para a gaveta de cápsulas usadas (Fig. 2). A máquina emite um sinal sonoro intermitente e as teclas A–B–C piscam rapidamente.

• Baixar a alavanca (Fig. 3). As teclas A–B–C acendem-se de modo fixo. NOTA: as quantidades de café distribuídas podem ser programadas segundo o gosto pessoal e as dimensões das chávenas usadas. Para programar as quantidades, consultar o cap. “Programação da quantidade de café na chávena”.52 Programação da quantidade de café na chávena

• Colocar uma chávena sob o distribuidor de café (Fig. 7 ou 8).

• Introduzir a cápsula empurrando-a para dentro com uma leve pressão (Fig. 1).

• Levantar a alavanca para abrir o compartimento de introdução de cápsulas (Fig. 2). Verificar se a cápsula cai correctamente. As teclas A–B–C apagam-se.

• Baixar totalmente a alavanca (Fig. 3). Acende-se apenas a/s tecla/s recomendada/s.

• Premir e manter premida a tecla. Ao atingir a quantidade de café desejada, libertar a tecla. A tecla está programada. A quantidade de café distribuída pode ser programada de um mínimo de 20 a um máximo de 250 ml.

• Levantar a alavanca para expelir a cápsula para a gaveta de cápsulas usadas (Fig. 2). A máquina emite um sinal sonoro intermitente e as teclas A–B–C piscam rapidamente.

• Baixar a alavanca (Fig. 3). As teclas A–B–C acendem-se de modo fixo. Alarme cápsula não detectada correctamente durante a distribuição

• A máquina emite um sinal sonoro e as teclas A–B–C acendem-se de modo fixo.

• Também é possível utilizar a cápsula premindo uma das teclas A–B–C.

• Caso o alarme se repita, acende-se apenas a tecla A. Premir esta tecla permite realizar a distribuição da cápsula. Poupança de energia A máquina reduz automaticamente o consumo após 10 minutos de inutilização. As teclas A–B–C piscam lentamente e em sequência. Para regressar às condições normais de uso, premir uma tecla qualquer, levantar a alavanca ou introduzir uma cápsula. O aparelho aquece. Quando as teclas A–B–C se acendem de modo fixo, a máquina está pronta para ser utilizada. Ciclo de enxaguamento

• No fim de uma distribuição, levantar e baixar a alavanca em 5 segundos. A máquina emite dois sinais sonoros (bip) longos.

• Premir as teclas A–B. A máquina inicia o ciclo de enxaguamento e as teclas A–B–C piscam simultaneamente. Limpeza diária

• Retirar o recipiente de recolha de gotas e a gaveta de cápsulas usadas (Fig. 6).

• Levantar a gaveta de cápsulas usadas (Fig. 11), esvaziá-la e enxaguá-la.

• Remover a grelha e o seu suporte (Fig. 12). Levantar o recipiente de recolha de gotas, esvaziá-lo e enxaguá-lo.

• Retirar o reservatório de água (Fig. 5), esvaziá-lo e enxaguá-lo. Limpar a superfície do aparelho com um pano macio e um detergente neutro. Não limpar o aparelho com jactos de água. Os componentes de plástico da máquina, incluindo o reservatório de água NÃO podem ser lavados na máquina de lavar loiça. Português53 Descalcificação Sinal de descalcificação: quando a luz indicadora D pisca a AMARELO e a máquina emite 3 sinais sonoros, deve realizar-se o ciclo de descalcificação, como a seguir ilustrado. A máquina possui um programa avançado que verifica a quantidade de água usada para a distribuição dos produtos. Essa medição permite indicar ao utilizador quando a máquina precisa de um ciclo de descalcificação. Recomenda-se a utilização de descalcificante Caffitaly System, que foi concebido de modo a respeitar as características técnicas da máquina, em pleno respeito pela segurança do consumidor. A solução descalcificante deve ser eliminada conforme indicado pelo fabricante e/ou segundo as normas em vigor no país de utilização. Ler ATENTAMENTE as precauções de uso presentes na embalagem do descalcificante. Evitar o contacto com os olhos, a pele e a superfície da máquina. Durante a descalcificação, não desligar a máquina e não levantar a alavanca. Deverá estar presente uma pessoa durante a operação. Não utilizar vinagre: pode danificar a máquina!

• Retirar e esvaziar o reservatório de água (Fig. 5).

• Misturar o conteúdo de uma embalagem de descalcificante Caffitaly System com cerca de 750 ml de água (total de 1 litro) e deitar no reservatório.

• Garantir que a alavanca está abaixada (Fig. 3) e não se encontra uma cápsula no interior do compartimento de introdução de cápsulas.

• Colocar um recipiente (de pelo menos 500 ml) sob o distribuidor (Fig. 9).

• Manter premidas as teclas A e B e simultaneamente introduzir a ficha na tomada eléctrica para ligar o aparelho. A tecla B está acesa, enquanto a luz indicadora Dpisca alternadamente a AMARELO e VERMELHO.

• Premir a tecla B para iniciar o ciclo de descalcificação.

• A máquina distribui a solução descalcificante em intervalos (5 distribuições intercaladas por uma pausa de 4 minutos, com a duração de 20 minutos aproximadamente). Durante esta fase, na qual as teclas não devem ser premidas, a luz indicadora D pisca alternadamente a AMARELO e VERMELHO.

• Se o recipiente se encher, esvaziá-lo.

• Quando a primeira fase termina, a tecla B acende-se e a máquina emite um sinal sonoro. O reservatório de água está vazio.

• Enxaguar cuidadosamente o reservatório de água e enchê-lo com água fria (Fig. 4).

• Esvaziar e enxaguar a gaveta de cápsulas usadas e o recipiente usado e voltar a colocá-los nos seus lugares.

• Quando o ciclo de enxaguamento termina, a máquina emite um sinal sonoro e as teclas A–B–C piscam simultaneamente. A máquina encontra-se na fase de aquecimento.

• Quando as teclas se acendem de modo fixo e a máquina emite 2 sinais sonoros, o aparelho está pronto para ser utilizado.

• Enxaguar cuidadosamente o reservatório de água e enchê-lo com água fria sem gás (Fig. 4).

• Esvaziar e enxaguar a gaveta de cápsulas usadas e voltar a colocá-la em conjunto com o recipiente de recolha de gotas. Português54 Português

PROBLEMA POSSÍVEL CAUSA SOLUÇÃO

Não sai café.A luz indicadora D pisca a VERMELHO. O reservatório de água está vazio. Encher o reservatório com água fria. Premir uma tecla para recarregar o circuito. Quando as teclas estão acesas de modo fixo, o aparelho está pronto para ser utilizado. O café não está suficientemente quente. - Chávenas frias. - Máquina com calcário. - Aquecer previamente a chávena. - Descalcificar. Não é possível baixar a alavanca. - A gaveta de cápsulas usadas está cheia. - Cápsula bloqueada no interior da máquina. - Esvaziar a gaveta de cápsulas usadas. - Remover a cápsula bloqueada. A luz indicadora D acende-se a VERMELHO de modo fixo. Problemas de aquecimento. Desligar e voltar a ligar a máquina. Caso o problema persista, levar a máquina a um Centro de Assistência Autorizado. Ao premir uma tecla para distribuir café, a máquina inicia mas pára sem distribuir café ou distribui apenas uma pequena quantidade. Incorrecta programação da quantidade. Voltar a programar a quantidade da tecla. Consultar o cap. “Programação da quantidade de café na chávena”. Os materiais e objectos destinados ao contacto com produtos alimentares estão em conformidade com as prescrições da norma europeia 1935/2004. Dados técnicos Resolução de problemas Consultar a chapa de características presente no fundo da máquina. Máx. 15 bares Cerca de 4 kg < 70 dB A 1 litro temperatura ambiente 10 °C ÷ 40 °C 140 mm 450 mm 12 cápsulas 300 mm 375 mm55
