Caratteristiche tecniche	Macchina da caffè Caffitaly Nautilus S11
Tipo di macchina	Macchina da caffè a capsule
Pressione della pompa	15 bar
Capacità del serbatoio dell'acqua	1,2 litri
Materiale	Plastica e acciaio inossidabile
Dimensioni	Dimensioni compatte per risparmiare spazio
Utilizzo	Facile da usare con un sistema di capsule Caffitaly
Funzionalità aggiuntive	Funzione vapore per preparare bevande a base di latte
Manutenzione	Facile da pulire con parti rimovibili
Manutenzione	Decalcificazione raccomandata regolarmente
Sicurezza	Spegnimento automatico dopo 30 minuti di inattività
Garanzia	Garanzia di 2 anni
Informazioni generali	Compatibile solo con capsule Caffitaly

Domande frequenti - Nautilus S11 Caffitaly

Perché la mia macchina da caffè Caffitaly Nautilus S11 non si accende?

Verificate che la macchina sia correttamente collegata e che la presa funzioni. Assicuratevi inoltre che il serbatoio dell'acqua sia ben posizionato.

Come decalcificare la mia macchina da caffè Caffitaly Nautilus S11?

Utilizzate un decalcificante adatto. Riempite il serbatoio dell'acqua con la soluzione decalcificante, quindi avviate il ciclo di preparazione senza capsula. Ripetete con acqua pulita per risciacquare.

Perché il caffè è tiepido o freddo?

Assicuratevi che la macchina abbia avuto il tempo di riscaldarsi prima di preparare il caffè. Verificate anche che il serbatoio dell'acqua sia pieno e che il sistema di riscaldamento funzioni correttamente.

Come pulire la macchina da caffè Caffitaly Nautilus S11?

Pulite regolarmente il serbatoio dell'acqua, il vassoio raccogligocce e il portacapsule con acqua saponata. Evitate di usare prodotti abrasivi.

Cosa fare se la macchina da caffè non eroga acqua?

Verificate che il serbatoio dell'acqua sia pieno e correttamente installato. Assicuratevi inoltre che la capsula sia ben posizionata e che il sistema non sia ostruito.

Come regolare l'intensità del caffè sulla Caffitaly Nautilus S11?

L'intensità del caffè è generalmente determinata dal tipo di capsula utilizzata. Per un caffè più forte, scegliete capsule progettate per un gusto intenso.

La macchina fa rumore, è normale?

Un certo rumore è normale durante il funzionamento, ma se il rumore è eccessivo o insolito, verificate che la macchina sia assemblata correttamente e che non ci siano oggetti che bloccano il meccanismo.

Come posso ottenere un rimborso o una sostituzione?

Contattate il servizio clienti dove avete acquistato la macchina. Tenete a portata di mano la ricevuta e i dettagli dell'acquisto per facilitare il processo.

MANUALE UTENTE Nautilus S11 Caffitaly

• Al primo utilizzo o dopo un lungo periodo d'inutilizzo ......................................... 10

• Accendere l'apparecchio ............................................................................................ 10

• Segnalazioni generali di funzionamento ..................................................................... 11 Erogazione prodotto:

• Preparazione cappuccino / Erogazione vapore .......................................................... 13 Pulizia e Manutenzione:

• Dati tecnici .................................................................................................................. 16 Gentile cliente, grazie per aver scelto il nostro prodotto e per la fi ducia accordataci. Con la nostra macchina potrete gustare le vostre bevande calde preferite in ogni momento della giornata, scegliendo tra le varie capsule che Caffi taly System offre. Per esempio: un caffè espresso, o una bevanda al gusto cacao o un tè, saranno pronti in pochi secondi. Attenzione alle istruzioni (Simboli) Attenzione. Questo è il simbolo di avvertenza sicurezza. E' utilizzato per richiamare l'attenzione su possibili rischi di ferite personali. Attenersi ai messaggi di sicurezza indicati per evitare possibili ferite o morte. Nota Bene. Questo è il simbolo che viene utilizzato per evidenziare alcune azioni che migliorano l'utilizzo della macchina. Non lavabili in lavastoviglie Consigli per la pulizia Il vostro contatto Caffi taly System info@caffi taly.com9 Italiano Avvertenze di sicurezza Leggere con ATTENZIONE le seguenti istruzioni! Eviterete così i rischi di infortuni e danni all'apparecchio.

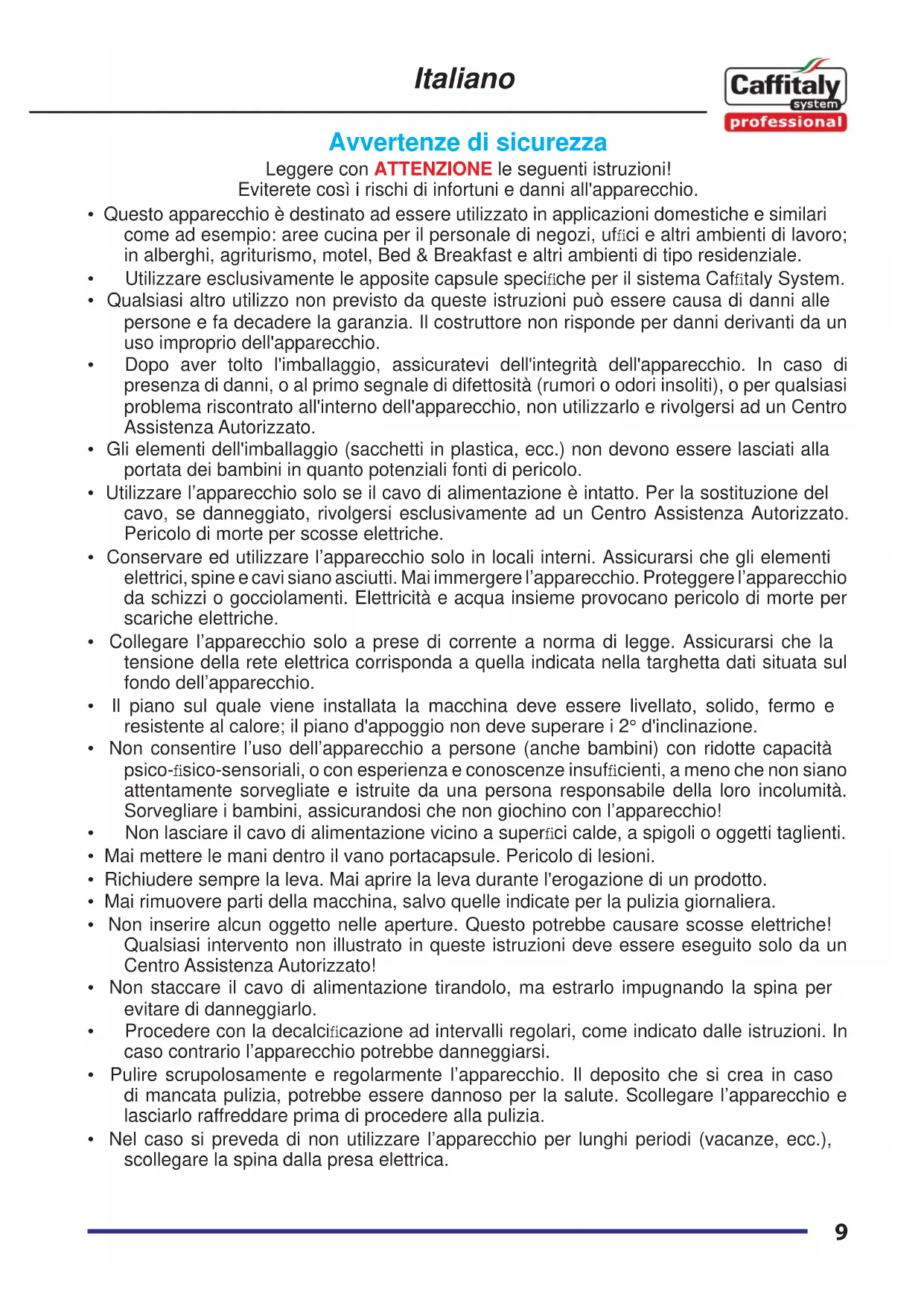

• Questo apparecchio è destinato ad essere utilizzato in applicazioni domestiche e similari come ad esempio: aree cucina per il personale di negozi, uffi ci e altri ambienti di lavoro; in alberghi, agriturismo, motel, Bed & Breakfast e altri ambienti di tipo residenziale.

• Utilizzare esclusivamente le apposite capsule specifi che per il sistema Caffi taly System.

• Qualsiasi altro utilizzo non previsto da queste istruzioni può essere causa di danni alle persone e fa decadere la garanzia. Il costruttore non risponde per danni derivanti da un uso improprio dell'apparecchio.

• Dopo aver tolto l'imballaggio, assicuratevi dell'integrità dell'apparecchio. In caso di presenza di danni, o al primo segnale di difettosità (rumori o odori insoliti), o per qualsiasi problema riscontrato all'interno dell'apparecchio, non utilizzarlo e rivolgersi ad un Centro Assistenza Autorizzato.

• Gli elementi dell'imballaggio (sacchetti in plastica, ecc.) non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo.

• Utilizzare l’apparecchio solo se il cavo di alimentazione è intatto. Per la sostituzione del cavo, se danneggiato, rivolgersi esclusivamente ad un Centro Assistenza Autorizzato. Pericolo di morte per scosse elettriche.

• Conservare ed utilizzare l’apparecchio solo in locali interni. Assicurarsi che gli elementi elettrici, spine e cavi siano asciutti. Mai immergere l’apparecchio. Proteggere l’apparecchio da schizzi o gocciolamenti. Elettricità e acqua insieme provocano pericolo di morte per scariche elettriche.

• Collegare l’apparecchio solo a prese di corrente a norma di legge. Assicurarsi che la tensione della rete elettrica corrisponda a quella indicata nella targhetta dati situata sul fondo dell’apparecchio.

• Il piano sul quale viene installata la macchina deve essere livellato, solido, fermo e resistente al calore; il piano d'appoggio non deve superare i 2° d'inclinazione.

• Non consentire l’uso dell’apparecchio a persone (anche bambini) con ridotte capacità psico-fi sico-sensoriali, o con esperienza e conoscenze insuffi cienti, a meno che non siano attentamente sorvegliate e istruite da una persona responsabile della loro incolumità. Sorvegliare i bambini, assicurandosi che non giochino con l’apparecchio!

• Non lasciare il cavo di alimentazione vicino a superfi ci calde, a spigoli o oggetti taglienti.

• Mai mettere le mani dentro il vano portacapsule. Pericolo di lesioni.

• Richiudere sempre la leva. Mai aprire la leva durante l'erogazione di un prodotto.

• Mai rimuovere parti della macchina, salvo quelle indicate per la pulizia giornaliera.

• Non inserire alcun oggetto nelle aperture. Questo potrebbe causare scosse elettriche! Qualsiasi intervento non illustrato in queste istruzioni deve essere eseguito solo da un Centro Assistenza Autorizzato!

• Non staccare il cavo di alimentazione tirandolo, ma estrarlo impugnando la spina per evitare di danneggiarlo.

• Procedere con la decalcifi cazione ad intervalli regolari, come indicato dalle istruzioni. In caso contrario l’apparecchio potrebbe danneggiarsi.

• Pulire scrupolosamente e regolarmente l’apparecchio. Il deposito che si crea in caso di mancata pulizia, potrebbe essere dannoso per la salute. Scollegare l’apparecchio e lasciarlo raffreddare prima di procedere alla pulizia.

• Nel caso si preveda di non utilizzare l’apparecchio per lunghi periodi (vacanze, ecc.), scollegare la spina dalla presa elettrica.10 Italiano Istruzioni per l'uso e lo smaltimento L'apparecchio è costruito con materiali di alta qualità che possono essere riutilizzati o riciclati. Smaltire l'apparecchio in un apposito centro di raccolta. Avvertenze per il corretto smaltimento del prodotto ai sensi della direttiva europea 2002/96/EC e del Decreto Legislativo n. 151 del 25 Luglio 2005. Alla fi ne della sua vita utile il prodotto non deve esser smaltito insieme ai rifi uti urbani. Può essere consegnato presso gli appositi centri di raccolta differenziata predisposti dalle amministrazioni comunali, oppure presso i rivenditori che forniscono questo servizio. Smaltire separatamente un elettrodomestico consente di evitare possibili conseguenze negative per l’ambiente e per la salute derivanti da un suo smaltimento inadeguato, e permette di recuperare i materiali di cui è composto al fi ne di ottenere un importante risparmio di energia e di risorse. Per rimarcare l’obbligo di smaltire separatamente gli elettrodomestici, sul prodotto è riportato il marchio del contenitore barrato. Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrative previste dalla normativa vigente. L’imballo è in materiale riciclabile. Rivolgersi alle autorità competenti per informazioni relative alla normativa locale. Al primo utilizzo o dopo un lungo periodo d'inutilizzo

• Riempire il serbatoio con acqua fresca, non gasata (Fig.4).

• Assicurarsi che la leva sia chiusa (Fig.3).

• Inserire la spina nella presa di corrente e accendere l'apparecchio (Fig.13).

• I tasti A-B lampeggiano contemporaneamente.

• Posizionare un contenitore capiente (almeno 250ml) sotto al tubo di erogazione dell'acqua calda (Fig.8).

• Per effettuare il caricamento del circuito, ruotare la leva di comando all'indietro (Fig.21). Dopo 15 secondi l'erogazione si interrompe e lampeggia solo la spia B in GIALLO.

• Riportare la leva di comando in posizione centrale (Fig.20). La spia C lampeggia in VERDE. Dopo circa 1 minuto si accende fi ssa e la macchina è pronta per l'utilizzo.

• Vuotare il cassetto capsule esauste dall'acqua (Fig.6). Accendere l'apparecchio

• Riempire il serbatoio con acqua fresca, non gasata (Fig.4).

• Accendere l'apparecchio premendo l'interruttore generale (Fig.14).

• La spia C lampeggia in VERDE. Dopo circa 1 minuto si accende fi ssa; la macchina è pronta per l'utilizzo.11 Italiano Segnalazioni generali di funzionamento SEGNALE DECALCIFICAZIONE

• Quando la spia C si accende in ARANCIONE, si consiglia di eseguire il ciclo di decalcifi cazione (Vedere Cap. Decalcifi cazione). RISCALDAMENTO:

• La spia C lampeggia in VERDE. SE VIENE SOLLEVATA LA LEVA DURANTE L'EROGAZIONE:

• Se la leva viene sollevata durante l'erogazione di un prodotto o di acqua calda/vapore (Fig.1), si può avere l'emissione di spruzzi di acqua calda. Pericolo di ustioni!

• L'erogazione viene interrotta immediatamente. La spia C lampeggia in ROSSO.

• Chiudere la leva (Fig.3).

• Riportare la leva di comando in posizione centrale (Fig.20).

• Quando la spia C si accende fi ssa in VERDE, la macchina è pronta per l'utilizzo. Corretto uso dei tasti Il tasto A (2°dall'alto, illuminato in BLU) deve essere utilizzato esclusivamente per il "Caffè fi ltro" o "Americano". Sempre con questo tasto possono essere utilizzate capsule di tè, camomilla o tisane. Il tasto B (1°dall'alto, illuminato in GIALLO) deve essere utilizzato per l'attivazione della funzione vapore. Non impiegare il tasto A per l'espresso o comunque per caffè di gusto intenso. In questa funzione la macchina è infatti regolata a bassa pressione e ciò riduce la crema, il gusto del caffè, e potrebbe causare l'interruzione dell'erogazione. NOTA BENE: Nel circuito della macchina possono rimanere tracce del prodotto appena erogato. Per salvaguardare al massimo il gusto della bevanda è consigliabile, quando si passa da un prodotto all'altro, procedere ad un breve risciacquo. Il risciacquo si esegue erogando un caffè senza aver inserito la capsula.12 Erogazione caffè

• Sollevare la leva per aprire il vano inserimento capsula (Fig.1).

• Inserire la capsula spingendola all'interno con una leggera pressione (Fig.2).

• Chiudere completamente la leva (Fig.3).

• Mettere una tazza o tazzina sotto l'erogatore caffè (Fig.9).

• Ruotare la leva di comando in avanti (Fig.19).

• Quando avete raggiunto la quantità desiderata, riportare la leva di comando in posizione centrale (Fig.20)

• Sollevare la leva per espellere la capsula che cade nell'apposito cassetto (Fig.1).

• Chiudere la leva (Fig.3). Erogazione caffè fi ltro / altre bevande

• Sollevare la leva per aprire il vano inserimento capsula (Fig.1).

• Inserire la capsula spingendola all'interno con una leggera pressione (Fig.2).

• Chiudere completamente la leva (Fig.3).

• Mettere una tazza o tazzina sotto l'erogatore caffè (Fig.9).

• Premere il tasto A, che si accende in BLU.

• Ruotare la leva di comando in avanti (Fig.19).

• Quando avete raggiunto la quantità desiderata, riportare la leva di comando in posizione centrale (Fig.20). Il tasto A si spegne.

• Sollevare la leva per espellere la capsula che cade nell'apposito cassetto (Fig.1).

• Chiudere la leva (Fig.3). Erogazione acqua calda ATTENZIONE! Il tubo di erogazione dell'acqua calda raggiunge temperature molto elevate: Pericolo di ustioni! Maneggiare il tubo solo attraverso l'apposita impugnatura in gomma. Dopo ogni utilizzo pulire il tubo con un panno umido.

• Assicurarsi che la leva sia chiusa (Fig.3).

• Posizionare un contenitore metallico sotto al tubo di erogazione dell'acqua calda (Fig.10).

• Ruotare la leva di comando all'indietro (Fig.21). Inizia l'erogazione dell'acqua calda.

• Per terminare l'erogazione, riportare la leva di comando in posizione centrale (Fig.20).

• Prelevare il contenitore contenente l'acqua calda. Italiano13 Preparazione cappuccino / Erogazione vapore ATTENZIONE! Durante la preparazione si può avere l'emissione di brevi spruzzi di acqua calda e il tubo di erogazione del vapore raggiunge temperature molto elevate: Pericolo di ustioni! Maneggiare il tubo solo attraverso l'apposita impugnatura in gomma. Dopo ogni utilizzo pulire il tubo con un panno umido.

• Erogare il caffè desiderato in una tazza (rif. Cap. Erogazione caffè).

• Premere il tasto B, che inizia a lampeggiare in GIALLO. Dopo circa 1 minuto il tasto B si accende fi sso in GIALLO; la macchina è pronta a erogare vapore.

• Posizionare un contenitore metallico sotto al tubo di erogazione dell'acqua calda (Fig.8).

• Ruotare la leva di comando all'indietro (Fig.21); in questo modo si scarica l'acqua residua presente nel circuito.

• Dopo qualche secondo comincerà ad uscire solo vapore; riportare la leva di comando in in posizione centrale (Fig.20). Vuotare il contenitore.

• Riempire un terzo un contenitore metallico con latte. Immergere il tubo vapore nel contenitore (Fig.10).

• Ruotare la leva di comando all'indietro (Fig.21) per iniziare l'erogazione del vapore.

• Muovere il contenitore metallico con leggeri movimenti circolari per rendere più uniforme il riscaldamento del latte (Fig.11).

• Quando la preparazione è terminata, riportare la leva di comando in posizione centrale (Fig.20).

• Versare il latte riscaldato e montato nella tazza di caffè (Fig.12).

• Premere il tasto B. La spia C lampeggia in VERDE velocemente; la macchina è in fase di raffreddamento. Quando la spia C si accende fi ssa in VERDE, la macchina è pronta per l'utilizzo. NOTA BENE: Per velocizzare il raffreddamento della macchina, durante la fase di raffreddamento, quando la spia C lampeggia in VERDE velocemente, si consiglia di erogare per qualche secondo acqua calda dentro un contenitore metallico, fi no a quando la spia C si accende fi ssa in VERDE. Risparmio energia La macchina riduce automaticamente il consumo dopo 10 minuti di inutilizzo. I tasti A-B lampeggiano lentamente e sequenzialmente. Per ritornare alle normali condizioni d'uso premere un tasto qualsiasi o aprire la leva. La spia C lampeggia in VERDE. Dopo circa 1 minuto si accende fi ssa e la macchina è pronta per l'utilizzo. Italiano14 Pulizia giornaliera

• Estrarre il cassetto capsule esauste; vuotarlo e risciacquarlo (Fig.6).

• Rimuovere la vasca raccogligocce e la griglia (Fig.7). Vuotare la vasca raccogligocce. Lavare i componenti con acqua fresca.

• Rimuovere il serbatoio acqua (Fig.5); svuotarlo e risciacquarlo.

• Con moderazione ruotare l’erogatore caffè di circa 45° (Fig.15) in senso orario fi no a fi ne corsa, e sfi larlo. Rimuovere la copertura superiore dell’erogatore caffè (Fig.16) e lavare con acqua calda i componenti.

• Sfi lare la parte esterna del tubo per l’erogazione del vapore e lavarlo con acqua calda per rimuovere gli eventuali residui di latte (Fig.17).Pulire la parte interna con un panno umido. Per pulire la superfi cie dell'apparec- chio utilizzare un panno morbido e un detergente neutro. Non usare getti d'acqua per la pulizia dell'apparecchio. I componenti in plastica della macchina, compreso il serbatoio acqua, NON possono essere lavati in lavastoviglie. Sostituzione guarnizione ATTENZIONE! Nel caso in cui la guarnizione presenti segni dovuti all'usura (piccoli tagli o crepe, deformazioni,...), potete facilmente sostituirla utilizzando la guarnizione di ricambio presente nella confezione. Eseguire le operazioni seguenti solo quando la macchina è fredda; il contatto con le superfi ci interne della macchina potrebbe procurare ustioni.

• Sollevare la leva (Fig.1).

• Localizzare la guarnizione.

• Rimuovere la guarnizione usurata estraendola dalla sede (Fig.18), aiutandosi eventual- mente con un cacciavite.

• Inserire la nuova guarnizione nell'apposita sede, fi no al suo completo inserimento.

• Chiudere la leva (Fig.3). Italiano15 Decalcifi cazione Si raccomanda d'utilizzare il decalcifi cante Caffi taly System, che è stato studiato per rispettare le caratteristiche tecniche della macchina, in pieno rispetto della sicurezza del consumatore. La soluzione decalcifi cante deve essere smaltita secondo quanto previsto dal costruttore e/o dalle norme vigenti nel Paese d'utilizzo. Leggere con ATTENZIONE le precauzioni d’uso presenti sulla confezione del decalcifi cante. Evitare il contatto con gli occhi, la pelle e le superfi ci della macchina. Durante la decalcifi cazione non spegnere la macchina e non sollevare la leva. Deve essere presente una persona durante l'operazione. Non usare aceto: può danneggiare la Vostra macchina!

• Spegnere la macchina premendo l'interruttore generale (Fig.14).

• Svuotare e risciacquare il cassetto capsule esauste e la vasca raccogli gocce (Fig.6).

• Estrarre e svuotare il serbatoio dell'acqua (Fig.5).

• Miscelare il contenuto di un fl acone di decalcifi cante Caffi taly System con circa 750 cc. di acqua (1 litro in totale) e versare nel serbatoio.

• Posizionare un contenitore (almeno 500 ml) sotto l'erogatore e al tubo di erogazione dell'acqua calda (Fig.8).

• Assicurarsi che la leva sia abbassata (Fig.3), e che non sia presente una capsula all'interno del vano inserimento capsula.

• Ruotare la leva di comando all'indietro (Fig.22).

• Mantenere premuto il tasto A e contemporaneamente accendere la macchina premendo l'interruttore generale.

• Il tasto A è acceso in BLU, mentre il tasto B e la spia C lampeggiano in modo alternato rispettivamente in GIALLO e ROSSO.

• Premere il tasto A per iniziare il ciclo di decalcifi cazione.

• La macchina eroga la soluzione decalcifi cante ad intervalli (5 erogazioni intervallate da una pausa di 4 minuti, per una durata di 25 minuti circa). Durante questa fase, in cui i tasti non devono essere premuti, il tasto B e la spia C lampeggia alternativamente rispettivamente in GIALLO e ROSSO.

• Se il contenitore si riempe, provvedere a svuotarlo.

• Quando la prima fase è terminata, il tasto A si accende in BLU, mentre il tasto B e la spia C lampeggiano in modo alternato rispettivamente in GIALLO e ROSSO.

• Sciacquare con cura il serbatoio acqua e riempirlo nuovamente con acqua fresca (Fig.4).

• Svuotare e risciacquare il cassetto capsule esauste, la vasca raccogli gocce e il contenitore utilizzato, e riposizionarli al loro posto (Fig.6).

• Premere il tasto A per iniziare il ciclo di risciacquo.

• La macchina eroga l'acqua di risciacquo (circa 500 ml). il tasto B e la spia C lampeggiano in modo alternato rispettivamente in GIALLO e ROSSO.

• Quando il ciclo di risciacquo è terminato, il tasto B lampeggia in GIALLO.

• Riportare la leva di comando in posizione centrale (Fig.20).

• La spia C lampeggia in VERDE . Quando si accende fi ssa, la macchina è pronta per l'utilizzo.

• Svuotare e sciacquare con cura il serbatoio acqua e riempirlo nuovamente con acqua fresca, non gasata (Fig.4).

• Svuotare e risciacquare il cassetto capsule esauste e la vasca raccogli gocce (Fig.6). Italiano16 Italiano I materiali e gli oggetti destinati al contatto con prodotti alimentari sono conformi alle prescrizioni del regolamento Europeo 1935/2004. Dati tecnici Il caffè non è suffi cente- mente caldo. - Tazze / Tazzine fredde. - Macchina con calcare. - Preriscaldare la tazza. - Decalcifi care. Non esce caffè. Il serbatoio acqua è vuoto. Riempire il serbatoio con acqua fresca (Fig.4). La leva non può essere abbassata. - Il cassetto capsule esauste è pieno. - Capsula bloccata all'interno della macchina. - Svuotare il cassetto capsule esauste (Fig.6). - Rimuovere la capsula bloccata. La spia C lampeggia in ROSSO quando: - accendo la macchina; - sono in riscaldamento per erogare vapore. La leva di comando non è in posizione corretta. Riposizionare la leva di comando in posizione centrale (Fig.20). La spia C è accesa in ROSSO fi sso. Problemi di riscaldamento. Spegnere e riaccendere la macchina (Fig.14). Se il problema persiste, portare la macchina a un Centro Assistenza Autorizzato. La spia C lampeggia velocemente in VERDE per molti minuti. Macchina in sovrariscaldamento. Erogare per qualche secondo acqua calda (Fig.21), fi no a quando la spia C diventa fi ssa. Il caffè è erogato molto lentamente e con una qualità molto scarsa. E' stato premuto il tasto A con una capsula di espresso. Non premere il tasto A. Soluzione problemi
