Technische kenmerken	Gasfornuis met 4 kookzones, heteluchtoven, roestvrijstalen afwerking
Afmetingen	Breedte: 60 cm, Diepte: 60 cm, Hoogte: 85 cm
Oveninhoud	70 liter
Type koken	Natuurlijke convectie
Energieverbruik	Energieklasse A
Gebruik	Ideaal voor het koken van diverse gerechten, gemakkelijk te gebruiken met intutieve bediening
Onderhoud	Gemakkelijk schoon te maken dankzij het roestvrijstalen oppervlak, verwijderbare roosters en platen
Service	Regelmatige controle van branders en oven aanbevolen voor optimale werking
Veiligheid	Veiligheidssysteem voor automatische gasuitschakeling, gekoeld ovenglas
Algemene informatie	2 jaar garantie, klantenservice beschikbaar

Veelgestelde vragen - CKT845 Pelgrim

Hoe steek ik de oven van het Pelgrim CKT845 fornuis aan?

Draai de temperatuurkeuzeknop naar de gewenste stand en druk op de ontstekingsknop. Zorg ervoor dat het fornuis op een stopcontact is aangesloten.

Wat moet ik doen als de kookplaat niet warm wordt?

Controleer eerst of het fornuis correct is aangesloten. Zorg ervoor dat de knop van de kookplaat in de stand "AAN" staat. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe maak ik de roosters van het fornuis schoon?

Verwijder de roosters en maak ze schoon met warm zeepsop. Gebruik voor hardnekkige vlekken een mild reinigingsmiddel en een niet-schurend sponsje.

Het ovenlicht gaat niet aan, wat moet ik doen?

Controleer of de ovenlamp is doorgebrand. Vervang deze indien nodig door een lamp van hetzelfde type. Als het probleem aanhoudt, neem dan contact op met een technicus.

Hoe stel ik de thermostaat van de oven in?

Draai de temperatuurknop naar de gewenste waarde. Zodra de temperatuur is bereikt, gaat het controlelampje uit.

Het fornuis maakt een vreemd geluid, wat moet ik doen?

Een licht geluid kan normaal zijn, maar als het geluid constant en storend is, trek dan de stekker uit het stopcontact en neem contact op met de technische dienst.

Hoe schakel ik de kinderslot op het fornuis uit?

Druk gelijktijdig enkele seconden op de vergrendelings- en ontgrendelingsknoppen totdat het symbool verdwijnt.

Welk type kookgerei kan ik gebruiken op de inductiekookplaat?

Gebruik kookgerei van roestvrij staal, gietijzer of geëmailleerd ijzer. Zorg ervoor dat ze geschikt zijn voor inductie.

Wat moet ik doen als het fornuis een foutcode weergeeft?

Raadpleeg de gebruikershandleiding om de foutcode te identificeren. Als u het probleem niet kunt oplossen, neem dan contact op met de klantenservice.

Hoe weet ik of het verwarmingselement van de oven defect is?

Als de oven niet opwarmt of de warmte ongelijkmatig is, kan het verwarmingselement defect zijn. In dat geval is het raadzaam een professional te raadplegen.

GEBRUIKSAANWIJZING CKT845 Pelgrim

De keramische inbouwkookplaat is bestemd voor huishoudelijk gebruik.

Voor de verpakking van de apparaten zijn milieuvriendelijkke materialen gebruikt, die zonder gevaar voor het milieu konnen worden hergebruikt (gerecycleerd), gedeponeerd of vernietigd. De verpakkingsmaterialen zijn ook als milieuvriendelijk gemarkeerd.

Gebruiksaanwijzing

De gebruiksaanwijzing is voor de gebruiker bestemd. Hij geeft een beschrijving van het apparaat en de bediening. De gebruiksaanwijzing geldt voor verschillende types apparaten, waarom+kennen ook functies beschreiben,zijn die uw apparaat Niet heeft.

Aanwijzingen voor de aansluiting

De aansluiting moet worden verricht overeenkomstig het hoofdstuk Aansluiting op het elektriciteitsnet en overeenkomstig de erkende voorschriften en normen. De aansluiting mag uitsluitend door een vakman worden verricht.

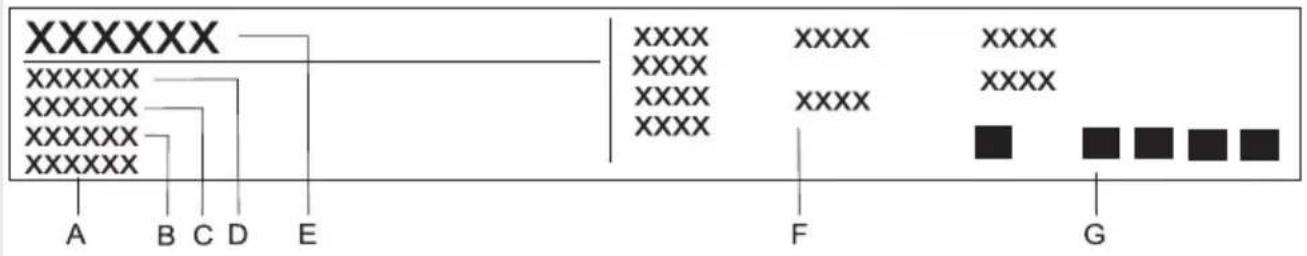

Typeplaatje

Het typeplaatje met de basisgeevens is aan de onderkant van de kookplaat bevestigd.

Brandveiligheid

Het apparaat kan aan een rant haast een hoog keukenelement worden ingebouwd, dat hoger is dan het apparaat zich. Aan de andere rant mag alleen een keukenelement staan dat even hoog is als het apparaat.

Belangrijke waarschuwingen 3

Beschrijving van het apparatus 4

Kookzones 5

Bediening van de kookplaat 7

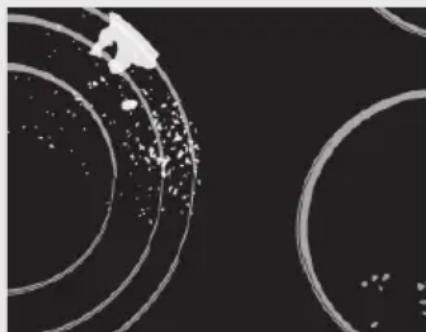

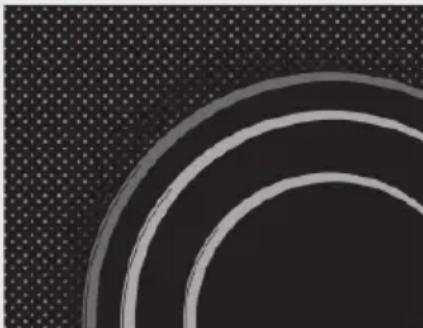

Reiniging en onderhoud 14

Inbouw van de kookplaat 15

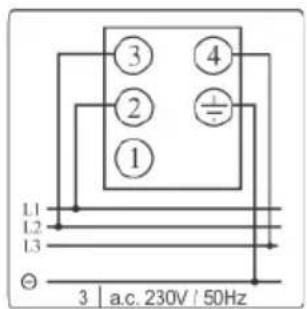

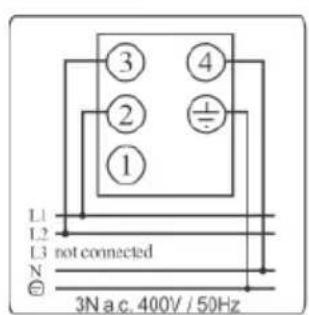

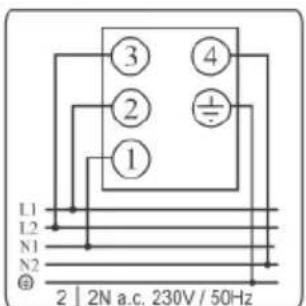

Aansluiting van de kookplaat op het elektriciteitsnet. 17

Lees de separate veiligheidsvoorschriften voordatu het toestel in gebruik neemt!

Het symbol op het product of op de verpakking wijst erop dat dit product Niet als huishoudafval mag worden behandeld. Het要去chter maar eenplaats worden gebracht waar elektrische en elektronische apparatuur worden gerecycled. Als u ervoor

zorgt dat dit product op de correcte manier worden verwijderd, voorkomt u möglichk voor mens en milieu negatieve gevolgen die zich zouden+kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijk instanties, het bedrijf of de diest belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

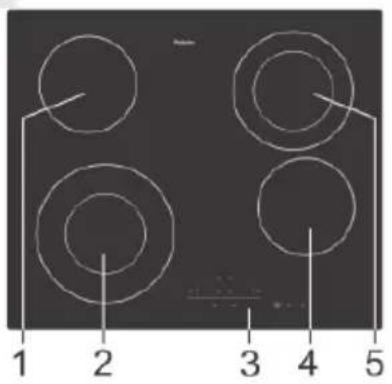

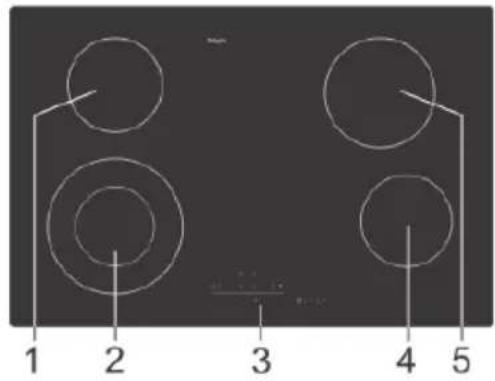

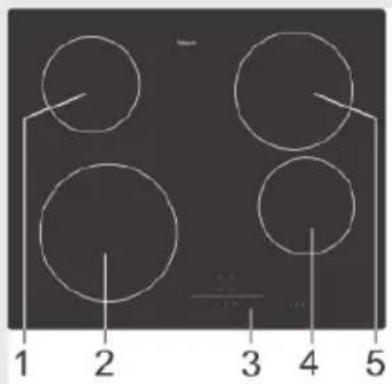

Beschrijving van het apparatus

1. Kookzone linksachter
2. Kookzone linksvoor
3. Bedieningsmodule
4. Kookzone rechtsachter
5. Kookzone rechtsvooor

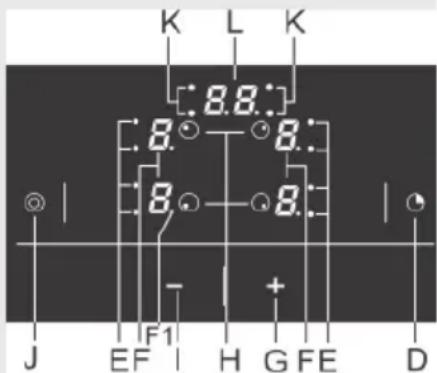

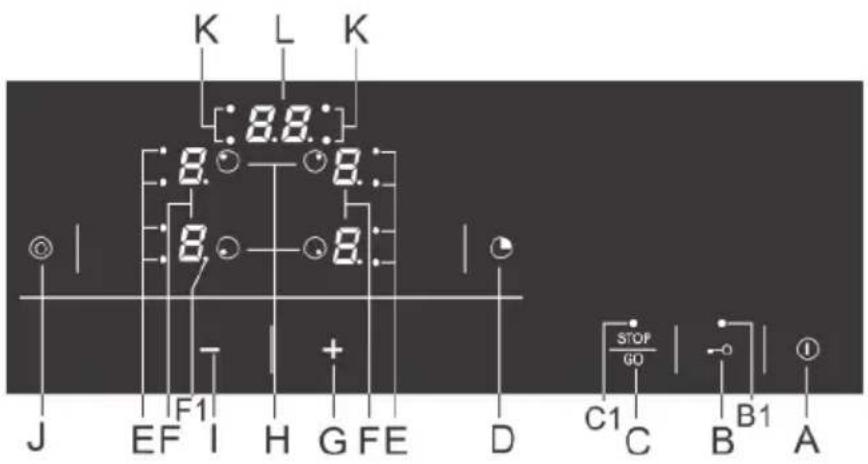

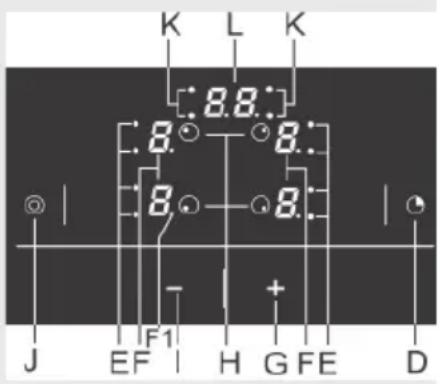

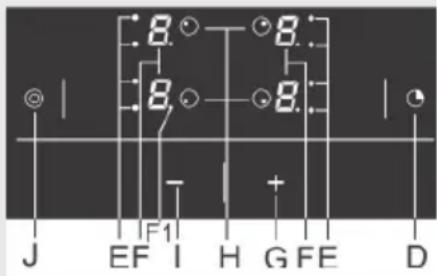

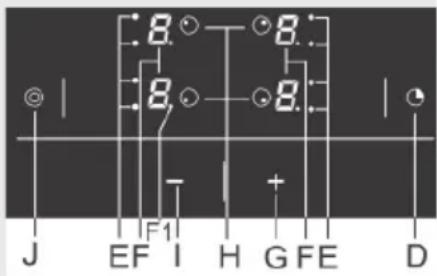

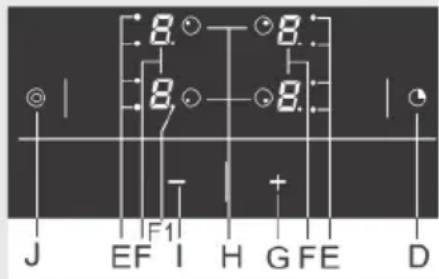

Bedieningselementen van de kookzone (afhankelijk van het model)

Sensortoetsen voor de instelling:

A Toets voor het in-/uitschakelen van de kookplaat
B Toets voor het in-/uitschakelen van de vergrendeling - kinderbeveiliging
B1 LED lampje -duidt aan dat de vergrendeling - kinderbeveiliging is ingeschakeld
C Toets voorijdelijkke onderbreking van het koken
C1 Controlelampje -duidt aan dat het koken tijdelijk onderbroken is
D Toets voor het instellen van de kookwekker of de timer
E Controlelampje extra verwarmingsring
F Indicatoren van het vermogen of de restwarmte

F1 Decimale punt die de geactiveerde functie aanduidt
G Toets om de waarde van de instelling teverhogen
H Toets voor de keuze van de kookzone

Toets om de waarde van de instelling teverlagen
J Toets voor het in-/uitschakelen van de extra verwarmingsring
K Controleampje -duidt de geprogrammeerde kookzones aan
L Tijdweergave

Voor het eerste gebruik

Reinig de keramische kookplaat met een vochtige doek en een een sopje.

Gebruik geen agressieve reinigingsmiddelen, zoals bijvoorbeeld schurende middelen, die krassen veroorzaken, pannensponsjes, roest- of vlekkenverwijderaars.

Belangrijke waarschuwingen

• Schakel de kookzones nicht in als er geen paffen op staan en gebruik ze nooit om de ruimte te verwarmen!
• Let er op dat de kookzones en de bodem van de pannen schoon en droog�, zodate een goede warmtegeleiding is en het verwarmingsoppervlak Niet beschadigt.
  Oververhit vet en olie op de kookzones+kennen snel vlam vatten. Wees waarom voorzichtig bij het klaarmaken van gerechten met vet en olie (bijvoorbeeld frites) en houdt voortdurend toezicht.
• U mag geen vochtige paffen of deksels met stoom op de kookplaat zetten. Vocht is schadelijk voor de kookzones.
• Laat in geen geval hete pannen afkoelen op oncebruike kookzones. Onder de pan ontstaat condens, die corrosie bespoedigt.

Belangrijke waarschuwingen in verband met de keramische kookplaat

• De kookzone bereikt snel het ingestelde vermogen of de verwarmingstemperatuur, verwijl de omgeving van de kookzones koud blijft.
• De kookplaat is bestendig gegen temperatuurveränderingen.
• Gebruik de keramische kookplaat Niet als werkvlak. Scherpe voorwerpen hunnen krassen veroorzaken.
• Het klaarmaken van gerechten in dunne aluminium of kunststof schalen op de hete kookzones is Niet toegestaan. Plaats geen kunststof voorwerpen of aluminiumfolie op de keramische kookplaat.
• Gebruik geen gebarsten of gebroken keramische kookplaat. Een voorwerp met een scherpe rand dat op de kookplaat valt kan een breuk veroorzaken. De gevolgen zijn direct zichbaar of pas enigeijd later. Verbreek onmiddelijk de stroomtoevoer maar het apparaat als er een barst onstaat.
• Als u suiker of suikerhoudend voedsel op de hete keramische kookplaat heeft gemorst,要去 de planta onmiddelijk schoonvegen.

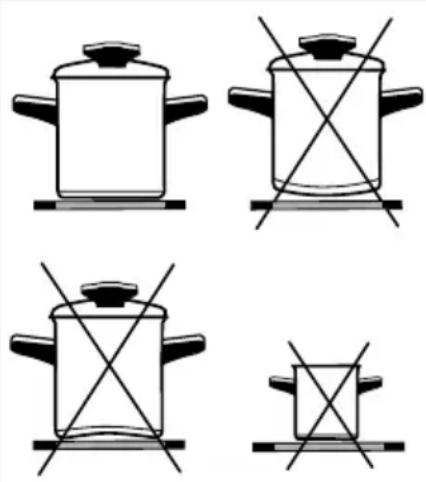

Pannen

Tips voor het gebruik van pannen

Gebruik pannen met een vlakke en stabiele bodem.

• De warmtegeleiding is het Beste als de bodem van de pan en de kookzone een gelijke doorsnede hebben en de pan midden op de kookzone is geplaatst.
• Bij het koken in een vuurvaste of porceleinen schotel要去 aanwijzingen van de fabrikant van de schotel in acht nemen.
• Als u een snelkookpan gebruikt, blij er dan bij totdat de juiste druk is bereikt. De kookzone werkt eerst met het maximale vermogen. Verlaag het vermogenijdig met de bijbehorende sensortoets overeenkomstig de aanwijzingen van de fabrikant van de pan.
• Zorg ervoor dat in de snelkookpan en in alle andere pannen en schotels.altijd voldoende vloeistof aanwezig is. Het gebruik van een lege pan op de kookplaat beschadigt door oververhitting zowel de pan als de kookplaat.
• Een vuurvaste schotel met een special gepolijste bodem is geschikt voor gebruik op kookplaten als de doorsnede van de kookzone hiervoord geschict is. Schotels met een grotere doorsnede konnen barsten door de thermische spanning.
• Neem bij het gebruik van speciale pannen de aanwijzingen van de fabrikant inRCT.
• Als u op de kookplaat (geldt voor een keramische kookplaat) pannen gebruikt met een sterk weerkaatsende (licht metalen oppervlak) of ditke bodem gebruikt, kan het enkele Minutes (tot 10 minutes) langer duren voordat het gerecht aan de kook is. Gebruik als u een grotere hoeveelheid vloeistof aan de kook wilt brengen een pan met een vlakte donkere bodem.
• Gebruik geen aardewerken schalen. Deze veroorzaken krassen op de keramische oppervlakte.

Energiebesparing

• De doorsnede van de bodem van koekenpannen en pannen要去 overeenkomen met de doorsnede van de kookzone. Als de pan teklein is,gaat warmte verloren en kan de kookzone beschadigen.
• Gebruik een deksel als de bereiding van het gerecht dit toestaat.
• De pan moet de juiste afmetingen haben voor het klaarmaken van het gerecht. Het klaarmaken vankleine hoeveelheden in een groe pan betekent energieverlies.
  Maak gerechten die lang要去en kokenCLAar in een snelkookpan.
• Verschillende soorten groenten, aardappelen e.d.kest u in minder water koken.Het gerecht wordt zo ook gaar. Hierbij is het echter van belang dat het deksel goed gesloten is. Verlaag als het gerecht aan de kook is het vermogen op de stand, waarop het gerecht zachtjes aan de kook blijft.

Bediening van de kookplaat

Inschakelen van de kookplaat

• De kookplaat heeft elektronische sensors, die worden geactiveerd als u het gemarkeerde oppervlak minstens 1 seconde aantipt.
• Elke activering van de sensortoetsen worden bevestigd door een akoestisch signal.
• Plaats geen voorwerpen op het sensoropppervlak (dit kan een storingsmelding tot gevolg hebben).

• Houd het sensoroppervlak alkijd schoon.

• Tip de aan/uit toets (A) minstens 1 seconde aan. De kookplaat worden geactiveerd en bij alle vermogensindicatoren (F) verschijnt een 0 en knippert de decimale punt (F1).

De volgende instelling要去 binnen 10 seconden worden voorgenomen, anders schakelt de kookplaat一周uit.

Inschakelen van de kookzones

• Als u de kookplaat heeft ingeschakeld met de aan/uit toets (A), kurz u binnen de volgende 10 seconden de gewenste kookzone inschakelen. U kiest de kookzone door de toets (H) aan te tippen. Naast de vermogensindicator brandt de decimale punt (F1).
• Door de toets + (G) aan te tippen stelt u de vermogensstand in tussen 1 en 9. Als u na de keuze van de zone eerst de toets - (I) aantipt,kest u de waarde direct op 9 instellen.

Door voortdurend de toetsen + (G) of - (I) aangetipt te houden worden de vermogensstand automatisch verlaagd of verhoogd. Dit kurz u ook bereiken door de stand steeds 1 hoger in te stellen door het aantippen van de toetsen voor de vermogensstand.

U kunt.altijd maar een gekozen kookzone instellen, waar bij de decimale punt (F1) brandt.

Wijziging van de instelling van de vermogensstand van de kookzones

• Kies de kookzone door de toets (H) aan de tippen. Op de indicator van de gekozen kookzone (F)licht de decimale punt (F1) op.
• Door de toetsen + (G) of - (I) aan te tippen wijzigt u de vermogensstand.

Uitschakelen van de kookzones

Uitschakelen van de kookplaat

Vergrendeling van de bedieningseenheid/ kinderbeveiliging

Warmhoudfunctie van de kookzones

• De warmhoudzone is bestemd om er pannen op weg te zetten met gerechten die al gekookt zich, zodate ze warm blijven.

• U schakelt de warmhoudfunctie in door de toets «-« (I) aan te tippen. Zo verschijnt de vermogensstand met de waarde 1 op de indicator.

• Kies de kookzone door de bijbehorende toets (H) aan te tippen. De decimale punt naast de indicator brandt (F1).

• Door de toets «—» (I) aan te tippen stelt u het vermogen in op «0«.

• Snel uitschakelen: Door gelijktijdig op de toetsen + (G) en - (I) te drukken kut u het vermogen direct op 0 instellen.

• U=kunt de kookplaat op elk gewenst moment uitschakelen door de toets aan/uit (A) aan te tippen.

• Alle indicatoren gaan uit, behalve voor de kookzones die nog heetijken. Op deze indicatorenlicht de letter "H" op als aanduiding van de restwarmte.
• Als u de kookplaat uitschakelt voor het einde van het koken benut u de restwarmte en bespaart u elektrische energia.

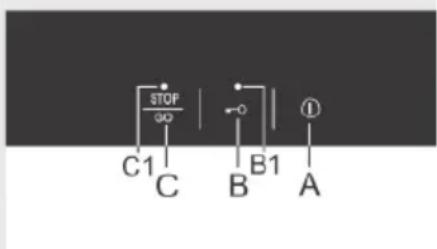

Door de verilgheidsvergrendeling te activeren=kunt u de werkinq of het gebruik van de kookzones verhinderen. Op deze wijze werkt de vergrendeling ook als kinderbeveiliging.

Inschakelen van de vergrendeling van de bedieningseenheid

• U schakelt de veiligheidsvergrendeling in door ongeveer 3 seconden op de toets (B) te drukken. Het controleampje gaat branden (B1).
• U=kunt de veiligheidsvergrendeling activeren als de kookplaat is ingeschakeld.

Uitschakelen van de vergrendeling van het bedieningspaneel

• U=kunt de vergrendeling uitschakelen door 3 seconden op toets (B) te drukken. Dit worden bevestigd door een akoestisch signaal. Het contrôlelampje boven de sensor.gaatuit.

Restwarmte-indicator

Zodra de hete kookzone of de hele kookplaat wordenuitgeschakeld,verschijnt op de indicator:

• "H" de kookzone is heet;
• "h" de kookzone koelt af en is warm bij aanraken.

Dearend dat het lampje brandt is berekendaar het vermogen en is afhankelijk van hoelang de individuele kookzone ingeschakeld was.

Als het teken "H" of "h" verdwijnt, kan de kookzone in bepaalde gevallen (stroomuitval, u heeft een pan met een heet gerecht op de kookzone latent staan) nog steeds heet zijn. Wees voorzichtig dat u zich nicht verbrandt!

Als de kookzone heet is en de stroom valt UIT, za het teken "H" of "h" knipperen. Dit is een waarschuwing dat de kookzone heet kan+zijn, afhankelijk van hoelang de stroomuitvaleft geduurd.

Aankookautomaat

Als u deze functie activeert za de kookzone afhankelijk van de ingestelde stand bepaaldeijd op het maximale vermogen werken. Na afl oop van dezeijd zal hij overschakelen op de gekozen doorkookstand. De aankookautomaat kan voor elke kookzone worden ingeschakeld, voor alle vermogensstanden, behalte voor "9" waar bij het vermogen voortdurend maximaal is.

Inschakelen van de aankookautomaat

Stel het vermogen in op stand 9.
- Druk op de toets "+" (G). Op het display wisselen de tekens A en 9 elkaar af.
- Verlaag de kookstand op de doorkookstand.

Op het display van de kookstand verschijnen afwisseelend het teken "A" en de gekozen stand. Als deijd van het verwarmen met extra vermogen afgelopen is, schakelt de kookzone over op de gekozen stand, die ook ononderbroken op het display verschijnt.

Als u tijdens de werking van de aankookautomaat het vermogen wijzigt, schakelt de aankookautomaat van deze kookzone automatischuit.

Gerecht/bereidingswijze	hoeveelheid verm	ogensstand bereiding	sduur (min)
Soep/opwarmen	0,5 - 1 liter A7 - 8 4 - 7
Melk/opwarmen	0,2 - 0,4 liter A1 - 2 4 - 7
Rijst/koken	125g - 250g ong. 300ml - 600ml water	A2 - 3 20 - 25
Gekookea aardappelen met zout/ in de schil gekookea aardappelen	750g - 1,5kg	A5 - 6 25 - 38
Verse groentengesneden	0,5 - 1 kg cca 400ml - 600ml water	A4 - 5 18 - 25

• In de tabel zichn gevallen vermeld van enkele gerechten waarvoor het gebruik van de aankookautomaat geschikt is.
• De vermelde waarden zijn ter orientatie en zijn afhankelijk van andere parameters bij het koken (bijv. van het soort en de kwaliteit van de pan, de hoeveelheid toegevoegd water).
• Dekleinerehoeveelheden die zijn vermeld gelden voor dekleinerekookzones en de grotere hoeveelheden voor de groetekookzones.
• Gekookt worden in afgedekte pannen op de tweekleinere kookzones linksachter, rechtsvooren op de kookzone met dubbele ring linksvooor.

De aankookautomaat is geschikt voor...

• Gerechten die aan het begin van het koken koud zijn, dan snel worden verhit op een hoge stand van de kookzone en die u daarna LAST doorkoken op een lagere stand, zonder dat het nodig is dat u voortdurend toezicht houdt op het koken (bijvoorbeeld het klaarmaken van gekootr rundvlees).

De aankookautomaat is nicht geschikt voor...

• Gerechten die worden gebakken, gefrituurd of gestoofd en dikwijls要去en worden gekeerd, overgoten of doorelkaar geroerd.Knoedels of spaghetti met viel vloeistof; gerechten die lang要去en koken in een snugkookpan.

Extra kookzone (afhankelijk van het model)

Beperkte werkingsduur

Inschakelen van de variokookzone

• In de gekozen kookzone (naast de vermogensindicator brandt de decimale punt)kest u de extra verwarmingsring inschakelen door de toets (J) aan te tippen. Het controleampje (E) naast de indicator brandt.
• De vermogensstand worden voor beiden ringen samen ingesteld.
• Als de kookzone nog een derde verwarmingsring heeft, schakelt u deze in door nogmaals op de sensor te drukken (J).

Uitschakelen van de variokookzone

• Kies de kookzone (naast de vermogensindicator brandt de decimale sunt).
• Schakel de extra verwarmingsring UIT door nogmaals op de toets (J) van de gekozen kookzone te drukken.

Ter bevordering van de veiligheid heeft uw kookplaat een tiomer voor de werkung van elke afzonderlijke kookzone. De werkingsduur worden berekend overeenkomstig het LAST ingestelde kookvermogen.

Als u het kookvermogen langereijd Niet wijzigt, schakelt de kookzone na verloop van een bepaaldeijd, afhankelijk van de instelling van de kookstand (hoe hoger de instelling - des te korter deijd - zichabel), automatisch UIT.

Kookstand 123456789

Maximale werkingsduur in uren 10 55432221

Tijdelijke onderbreking van het koken - STOP&GO (niet voor CKT845)

De functie STOP&GO maakt möglichk dat u het koken tijdelijk onderbreekt (andere dringende bezigheden), waar bij alle instellingen bewaard blijven.

Het inschakelen van de onderbreking van het koken

• U onderbreekt het koken tijdelijk door de toets STOP&GO (C) aan te tippen.
• Boven de toets gaat het contrôlelampje branden (C1).
• Alle instellingen blijven zoals ze zijn, de kookzones verwarmen nied. Op het display verschijnt S t O P.

Uitschakelen van de onderbreking

• Als u nogmaals op de toets STOP&GO (C) drukt beginnen de kookzones wee terwerken.
• Het conrolelampje (C1) gaat UIT.

Als de functie STOP&GO nicht worden uitgeschakelt, schakelt de hele kookplaat na 10 minutes automatisch UIT.

Timerfunctie (afhankelijk van het model)

Het apparaat heeft de möglichkheid van het gebruik van twee soorten timerfuncties:

A Kookwekkerfunctie - het aflopen van deijd zonder uitschakelfunctie.
B Uitschakelfunctie - het aftellen dearend met uitschakelfunctie voor de afzonderlijke kookzones.

A Kookwekkerfunctie - het afl open van dearend zonder uitschakelfunctie.

De timer waarschuwt u dat de ingesteldeijd zonder de uitschakelfunctie is afgelopen. U kunt de timer instellen als de kookplaat is ingeschakeld.

• U schakelt de timer in door de toets voor het instellen van de timer (D) aan te tippen. Op het display van de timer (L) verschijnt 00 en brandt de decimale punt (F1).
• U stelt dearend in tussen 1 en 99 minutendoor de toetsen + (G) en - (I) aan te tippen.
• Na afl oop van de ingesteldearend klinkt een akoestisch signaal, de kookzone schakelt Niet UIT.
• U schakelt het akoestische signaaluit door een willekeurige toets aan te tippen. Na bepaalde tijd schakelt het vanzelfuiit.
• De kookwekker blijft actief ook nadat de kookplaat isuitgeschakeld met knop (A).

B Uitschakelfunctie voor de afzonderlijke kookzones.

De timer vereenvoudigt de kookprocedure met de instelling van de werkingsduur van de kookzones. Voordat de timer kan worden ingesteld要去 het kookvermogen al zich ingesteld (zie hoofdstuk Inschakelen van de kookzones).

• U schakelt de timer in door de toets voor het instellen van de timer (D) aan te tippen. Op het display van de timer klok (L) verschijnt 00 , de decimale punt (F1) brandt. Als u de toets (D) nogmaals aantipt, begint de bijbehorende punt (K) te knipperen, die de gekozen kookzone aanduidt.
• Zolang de decimale punt brandtkest u door de toetsen + (G) en - (I) aan te tippen de tijd instellenussen 1 en 99 minutes. Als u de toets langer aantipt, neemt na bepaalde tijd de能力和en het veranderen toe.
• Als u de waarde heeft ingesteld, begint deijd af te lopen.
  Eerst knippert de bijbehorende sunt (K), die aanduidt dat de kookzone door de timer bediend worden.

De kooktijd kan voor iedere kookzone apart worden ingesteld. Als u meertere tijdfuncties hebft ingesteld, verschijnt op het display altijd dearend die het eerst afgelopen za+zijn. Dit wordt aangeduid door het knipperen van het bijbehorende controelampje (L), dat de kookzone aanduidt.

Wijzigenvande ingesteldekooktijd

• U=kooktijd op elk gewenst moment tijdens de werkig wijzigen.
• Door de toets voor het instellen van de timer (D) aan te tippen kiest u de tjndaanduiding van de gewenste kookzone. Het bijbehorende controelampje (K) brandt.
• U stelt de neue gewenste kooktijd in door de toetsen + of - (G of I) aan te tippen.

Controleren van de resterende kooktijd

Als u meerere tijdinstellungen—heeft geactiveerd, kurz u de resterende kooktijd oproepen door toets (D) aan te tippen.

Uitschakelen van de timer

Na afl oop van de ingestelde werkingsduur klinkt er een akoestisch signal. De kookzone schakeltuit. Op de timer knippert de waarde 00 .U schakelt het akoestische signaluit door een willekeurige toets aan te tippen. Na bepaalde tijdschakelt het vanzelfuit.

Als u de timer wilt uitschakelen voordat de van te voren ingesteldeijd is afgelopen:

• Kies de gewenste aanduiding van de timer (zie hoofdstuk Wijzigen van de ingestelde kooktijd) - de ingesteldeijd en de bijbehorende punt, die de kookzone aanduidt, knipperen.
• Door de toets - (I) aan te tippen stelt u de waarde in op 00 of door tegelijkkertijd op de toetsen + (G) en - (I) te drukken zet u dearend direct op 00

Speciale waarschuwingen en storingsmelding

• Als alle vermogenstandinstellungen op "00"staan, schakelt de kookplaat na 10 seconden uit.
• Als een willekeurige toets langer dan 10 seconden worden geactiveerd schakelt de kookplaat uit en klinkt een akoestisch signaal. Op het display verschijnt het knipperende teken "F".
• Als meerdere toetsen met een voorwerp zijn bedekt of als de oppervlakte met gemorste vloeistof is bedekt, schakelt de kookplaat na bepaaldeijd automatisch UIT.
• Als de toetsen Niet reageren moet u de verbinding:tussen de kookplaat en het elektriciteitsnet gedurende enkele minuten verbeken (verwijder de zekering of draai de hoofdschakelaaruit). Sluit het apparaat daarna wee aan op het elektriciteitsnet en schakel de toets van de hoofdschakelaar wee in.

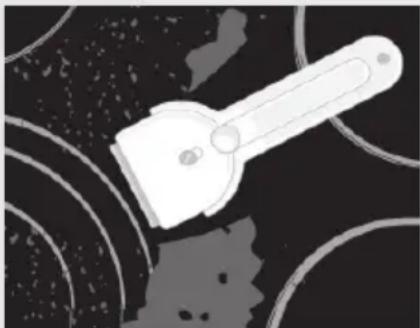

Reiniging

Afb. 1

Afb. 2

Afb. 3

Afb. 4

Afb. 5

Reinig de oppervlakte van de afgekoelde keramische kookplaat na elk gebruik, anders+kunnen zelfs de geringste verontreinigungen bij elk volgend gebruik in het hareppervlak inbranden. Gebruik speciale verzorgingsmiddelen voor het regelmatie onderhoud van de keramische kookplaat. Deze middelen laten een op de kookplaat een laag ache ter die beschermd gegen vuil. Verwijder voor elk gebruik stof en eventuale andere deeltjes, die krassen+kunnen achefterlaten in het oppervlak (afbeelding 1).

Let op: met staalwol, schuursponsjes en schurende reinigingsmiddelen kunt u krassen op het oppervlak veroorzaken. Het oppervlak kan ook worden beschadigd door het gebruik van spuitbussen met bijtende middelen en ongeschikte of slecht geschudde vloeibare reinigingsmiddelen (afbeelding 1 en afbeelding 2).

De markeringen können worden uitgewist door het gebruik van agressieve reinigingsmiddelen en randen of beschadigde bodems van pannen (afbeelding 2). Geringe verontreinigungnkestu verwijderen met een zachte vochtige doeck. Daarna de oppervlakte goed afdrogen (afbeelding 3). Watervlekkenkestu verwijderen met een lichte azijnoplossing. U magECHter de randlijst (bij sommige modellen) hier Niet mee schoonmaken, omdat deze dan zichn glans kan verliezen. Gebruik geen spuitbussen met bijtende middelen en reinigingsmiddelen voor het verwijderen van kalkaanslag (afbeelding 3). Ernstige verontreinigungnkestu verwijderen met speciale middelen voor het reinigen van keramische kookplaten. Neem hierbij de aanwijzingen van de fabrikant van het reinigingsmiddel in acht. Zorg ervoor dat u na het reinigen de resten van het reinigingsmiddel grondig verwijdert. Bij het verwarmen van de ringen konnen ze de keramische oppervlakte aantasten. (afbeelding 3). Hardnekig en ingebrand vuilkestu verwijderen met een schraper. Pas op dat de plastic handgreep van de schraper nicht met de hete oppervlakte van de kookplaat in aanraking komt (afbeelding 4). Wees bij het gebruik van de schraper voorzichtig, dat u zich nicht verwondt! Suiker en suikerhoudende gerechten kunnen het oppervlak van de keramische kookplaat blijvend aantasten (afbeelding 5). Daarom moeten suiker en suikerhoudende gerechten onmiddelijk van de oppervlakte van de keramische kookplaat worden geschraapt, ook al is deze nog heet (afbeelding 4).

Het verkleuren van de keramische kookplaat hebft geen invloed op de werkung en de stabiliteit van het oppervlak. In de meeste gevallen is dit het gevolg van ingebrande voedselresten of van het schuiven van pannen (bijvoorbeeld met een aluminium of koperen bodem). Deze verkleuring is moeilijk volledig te verwijderen.

Opmerking: Alle beschreiben onvolkomenheden zijn vooral van esthetische aard en hebben geen directe invloed op de werkung van het apparaat. Het verhelpen van deze onvolkomenheden valt nicht onder de garantie.

Belangrijke waarschuwingen

• Het apparaat mag uitsluitend door een vakman in een keukenelement worden ingebouwd en op het elektriciteitsnet worden aangesloten
• Het fineer of de bekleding van het keukenelement要去en voor de inbouw zich behandeld met hittebestendige kleefmiddelen (100^) , anders können ze door mindere temperatuurbestendigheid verkleuren en verrormen.
• De kookplaat is geschikt voor inbouw in een werkvlak op een keukenelement met een breedte van 600mm eneer.
• De voorste twee bevestigingselementen要去en na de montage van de inbouwkookplaat vanaf de onderkant toegankelijk�.
• Keukenelementen die boven de kookplaat hangen要去 zo hoog gemonteerd worden, dat ze nicht in de weg hangen bij het koken.
• De afstand:tussen de kookplaat en de afzugkap moet overeenkomen met de in de gebruiksaanwijzing van de afzugkap vermelde afstand. De minimale afstand bedraagt 650 mm .
• De minimale afstandussen derand van het apparaat en het ermaast staande hoge keukenelement is 40mm
• Het gebruik van massiefhouten sierlatten langs het werkvlak acheer het apparaat is alleen toegestaan als de minimale afstand zoals aangegeven in de inbouwtekeningen worden vrijgelaten.
• De minimale afstand:tussen de inbouwkookplaat en de achterwand is op de inbouwtekening vermeld.

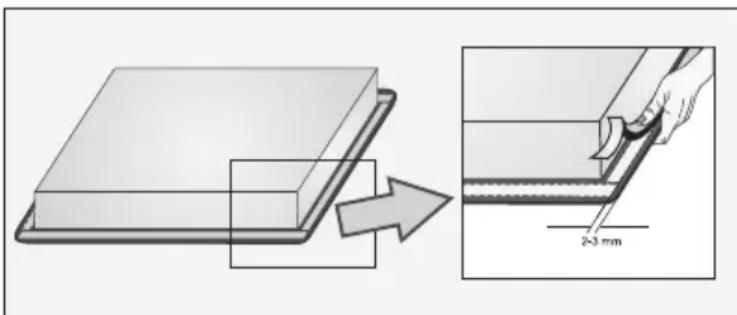

Hetplaatsen van deschuimrubber dichting

Voor het inbouwen van het apparaat moet aan de onderkant van de keramische (glazen) kookplaat de bij het apparaat geleverde schuimrubber dichting worden geplakt (zie afbeelding). Het inbouwen van het apparaat zonder dichting is Niet toegestaan!

De dichting moet op de volgende wijze aan het apparaat worden bevestigd:

• de beschermfolie要去 van de dichting worden verwijderd,
• verwolgens moet de dichting aan de onderkant van het glas worden geplakt en wel 2 tot 3mm van de rand (zie afbeelding). De dichting moet langs de hele rand van het glas worden geplakt en de hoeken mogen elkaar nicht overlappen,
• bij hetplaatsen van de dichting moet worden voorkomen dat het glas met een scherp voorwerp in aanraking komt.

OPMERKING!

Bij sommige apparaten is de zichting al aanwezig!

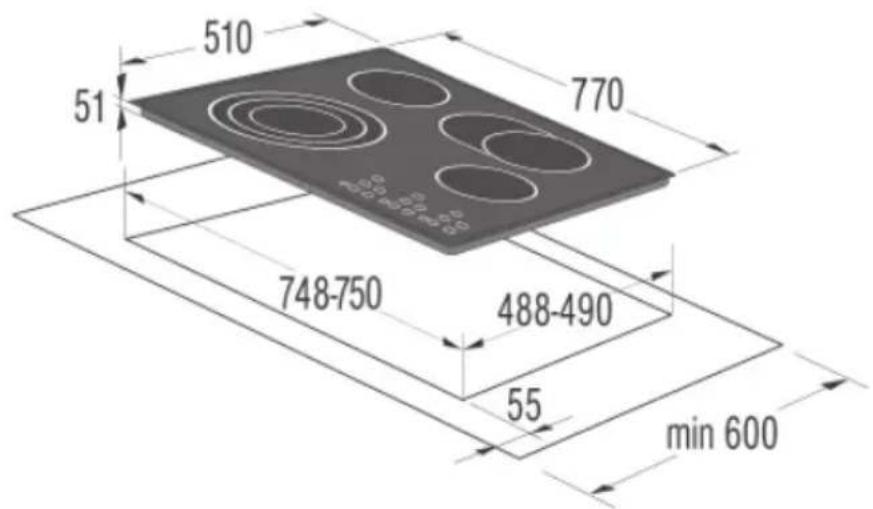

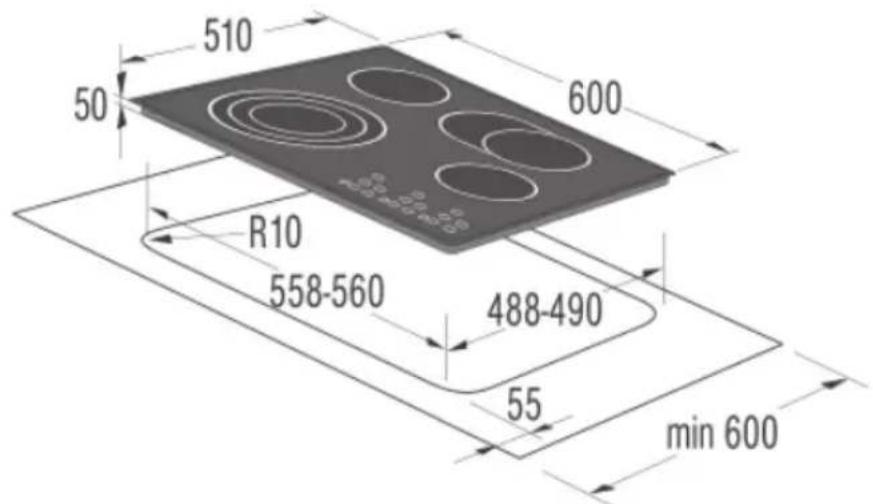

Maten van de uitsparing voor de inbouwkookplaat

• De kookplaat kan worden ingebouwd in een werkvlak met een dikte van 30 -50 mm.
• Het onderste keukenelement mag geen lade hebben. Als het keukenelement een ingebouwd horizontaal tussenschot heeft,要去at minstens 60~mm van de onderkant van het werkvlak verwijderd着眼. De ruimte tussen het tussenschot en de kookplaat moet leeg zijn. U mag er geen voorwerpen in wegleggen.
  Aan de achechterkant van het keukenelement要去 een uitsparingংn met een minimale hoogte van 175~mm over de hele breedte van het element.

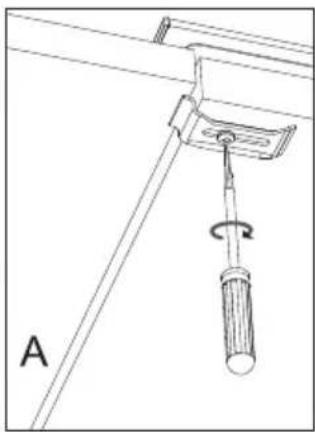

Inbouw

1 - Bevestigingselement
2-Schroef
3-Gat

A-Dunnewerkbladen
B-Dikkewerkbladen

• Het werkvlak moet volledig horizontally gemonteerd worden.
• Bescherm de snijvlakken van de uitsparing goed.
• Plaats de kookplaat in de uitsparing en druk hem van bovenaf stevig in het werkvlak.
• Schroef de bijgevoegde bevestigingselementen [1] (4x - SVK6...600 mm; 6x - SVK7...750 mm;) met de bijbehorende schroeven [2] (4x - SVK6...600 mm; 6x - SVK7...750 mm;) aan de onderkant van de kookplaat, waar hiervoor passende gaten zich gemaatk [3].
• Voor het aandraaien van de bevestigingsklem ist het gebruik van schroeven van langer dan 6,5mm Niet toegestaan.
• Sluit de kookplaat aan op het elektriciteitsnet (zie aanwijzingen voor het aansluiten van de kookplaat op het elektriciteitsnet).

Aansluiting van de kookplaat op het elektriciteitsnet

Belangrijke waarschuwingen

• De aansluiting mag uitsluitend door een vakman worden verricht.
• De beveiliging van de elektrische leidingen要去 aan de geldende voorschriften voldoen.
• De aansluitklemmen zijn toegankelijk als u het afdekplaatje van de aansluitklem verwijdert.
• Controller voor de aansluiting of de spanning die op het typeplaatje is vermeld overeenkomt met de netspanning thus.
• Het typeplaatje met de basisgeevens is bevestigd aan de onderkant van de kookplaat.
• De elektrische leiding要去 voorzien zijn van een schakelaar, die het apparaat in alle polen van het elektriciteitsnet kan loskoppelen en die een afstand tussen de polen heeft van minstens 3mm inuitgeschakelde toestand. Zekeringen, overbelastingschakelaars e.d. zijn hiervoor geschikt.
• Bij de aansluiting要去en de spanning van het elektriciteitsnet en de zekeringen in achegenomen worden.
• Met het oog op de brandveiligheid月至en apparaten van dit type aan een Kant naast een hoog keukenelement worden geplaatst, dat hoger is dan het apparaat. Het keukenelement aan de andere kanr mag echter Niet hoger zijn dan het apparaat zich.

LET OP!

• Verbreek de verbinding met het elektriciteitsnet alvorens enige reparatie aan het apparaat te verrichten. De aansluiting op de netspanning要去 overeenkomstig het bijgevoegde schema worden voorgenomen. De aardingsdraad (PE)要去 aan de aansluitklem met het aardingssymbol worden aangesloten.
• De aansluitkabel要去 door een beveiligingsapparaat worden geleid dat voorkomt dat de kabel er per ongeluk uitgetrokken worden.
• Schakel na de aansluiting alle kookzones gedurende ongeveer 3 Minutes in om na te gaan of ze goed functioneren.

Aansluitschema:

• Wegens foute aansluiting kuren onderdelen van het apparaat beschadigen. In dit geval heeft u geenrecht op garantie!
• Controller of de spanning die op het typeplaatje vermeld is overeenkomt met de spanning van het elektriciteitsnet. De aansluitspanning van de gebruiker (230 V gegen N)要去 door een vakman met een meetinstrument worden gemeten!
• De aansluitkabel aan de achterkant van het apparaat要去zo worden geleid, dat hij Niet met de hinterwand van dekookplaat in aanraking komt. Deze worden warm tijdens dewerking van de kookplaat.

OPMERKING:

De verbindingsbruggen bevinden zich op de hiervoor bestemde plaats in de aansluitdoos. De schroeven van de aansluitingen zijn al los, waarom hoeft u ze Niet los te draaien. Bij het vastdraaien hoort u een zachte 'klik'. Dit betekent dat de schroef zo ver möglichst stevig要去 worden vastgedraaid.

Voor de aansluiting kutu gebruiken:

• een rubber aansluitkabel, type H05 RR-F 4 G 1,5 mm² of 5 x 1,5 mm² met een geel-groene aarddraad,
• een geïsoleerde PVC kabel type H05 V2V2-F 4 G 1,5 mm² of 5 x 1,5 mm² met geel-groene aarddraad of
• andere gelijkwaardige of betere kabels.

In geval van een 5-aderige kabel bij een 3 fasen aansluiting (3 1N a.c.)要去 de Niet gebruikeader worden geisoleerd wanner deze spanningsvoerend is.

Technische gegevens

Typeplaatje

A Serienummer
B Code
C Model
D Type
E Merk
F Technische gegevens
G Conformiteitsaanduidingen

WE BEHOUDEN ONS HET RECHT VOOR TOT WIJZIGINGEN, DIE DE WERKING VAN HET APPARAAT NIET BEINVLOEDEN.

Houd, wanneeu contact opneemt met de serviceafdeling, de productiecode (PCODE) en het volledige itemnummer (ITEMNR) bij de hand.
