Caractéristiques techniques	Cuisinière à gaz avec 4 foyers, four à convection, finition en inox
Dimensions	Largeur : 60 cm, Profondeur : 60 cm, Hauteur : 85 cm
Capacité du four	70 litres
Type de cuisson	Convection naturelle
Consommation énergétique	Classe énergétique A
Utilisation	Idéale pour la cuisson de plats variés, facile à utiliser avec des commandes intuitives
Entretien	Nettoyage facile grâce à la surface en inox, grilles et plaques amovibles
Maintenance	Vérification régulière des foyers et du four recommandée pour un fonctionnement optimal
Sécurité	Système de sécurité pour l'arrêt automatique du gaz, vitre du four refroidie
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - CKT845 Pelgrim

Comment allumer le four de la cuisinière Pelgrim CKT845 ?

Pour allumer le four, tournez le bouton de sélection de température sur la position souhaitée et appuyez sur le bouton d'allumage. Assurez-vous que la cuisinière est branchée à une prise électrique.

Que faire si la plaque de cuisson ne chauffe pas ?

Vérifiez d'abord que la cuisinière est correctement branchée. Assurez-vous que le bouton de la plaque de cuisson est en position 'ON'. Si le problème persiste, contactez le service après-vente.

Comment nettoyer les grilles de la cuisinière ?

Retirez les grilles et nettoyez-les avec de l'eau chaude savonneuse. Pour les taches tenaces, utilisez un nettoyant doux et une éponge non abrasive.

La lumière du four ne s'allume pas, que faire ?

Vérifiez si l'ampoule du four est grillée. Si c'est le cas, remplacez-la par une ampoule de même type. Si le problème persiste, contactez un technicien.

Comment régler le thermostat du four ?

Pour régler le thermostat, tournez le bouton de température à la valeur souhaitée. Une fois la température atteinte, le témoin lumineux s'éteindra.

La cuisinière émet un bruit étrange, que dois-je faire ?

Un bruit léger peut être normal, mais si le bruit est constant et gênant, débranchez la cuisinière et contactez le service technique.

Comment désactiver la sécurité enfant sur la cuisinière ?

Pour désactiver la sécurité enfant, appuyez simultanément sur les boutons de verrouillage et de déverrouillage pendant quelques secondes jusqu'à ce que le symbole disparaisse.

Quel type d'ustensiles de cuisson peut-on utiliser sur la plaque à induction ?

Utilisez des ustensiles en acier inoxydable, en fonte ou en fer émaillé. Assurez-vous qu'ils sont compatibles avec l'induction.

Que faire si la cuisinière affiche un code d'erreur ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Si vous ne parvenez pas à résoudre le problème, contactez le service après-vente.

Comment savoir si la résistance du four est défectueuse ?

Si le four ne chauffe pas ou si la chaleur est inégale, il se peut que la résistance soit défectueuse. Dans ce cas, il est conseillé de faire appel à un professionnel.

MODE D'EMPLOI CKT845 Pelgrim

notice d'utilisation - anleitung - manual

Geache koper!

Cette table de cuisson vitrocéramique encastrable est prévue pour un usage menager.

Nos produits sont emballos dans des matériaux écologiques qui peuvent être recyclés, remis à une déchetterie ou détruits sans nuire à l'environnement.

Notice d'utilisation

Cette notice est destinée à l'utilisateur. Elle déscrit l'appareil et la manière de s'en servir. Ce manuel est rédigé pour différents modèles et il est donc possible qu'il décrive des fonctions dont votre apparéil ne dispose pas.

Le raccordement doit être réalisé selon les instructions fi gurant dans le chapitre « Raccordement au réseau électrique » et conformément aux réglementations et normes en vigueur. Il devra être exécuté exclusivement par un professionnelnel qualifié.

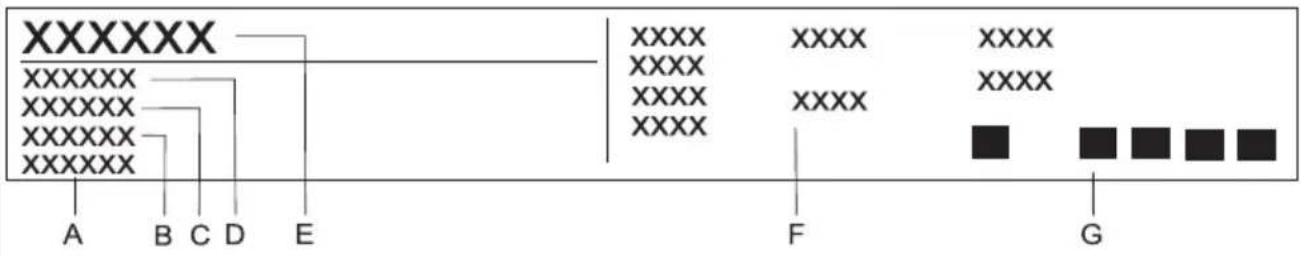

Plaque signalétique

La plaque signalétique comportant les principales caractéristiques techniques est apposée sous l'appareil.

Protection contre l'incendie

La table de cuisson peut être encastrée à côté d'un meuble posé au sol plus haut que le plan de travail, à condition que l'élement de cuisine installé de l'autre côté de l'appareil ne soit pas plus haut que le plan de travail.

Consignes de sécurité 21

Description de l'appareil 22

Conseils d'utilisation des foyer vitrocéramique....23

Fonctionnement de la table de cuisson 25

Nettoyage et entretien 32

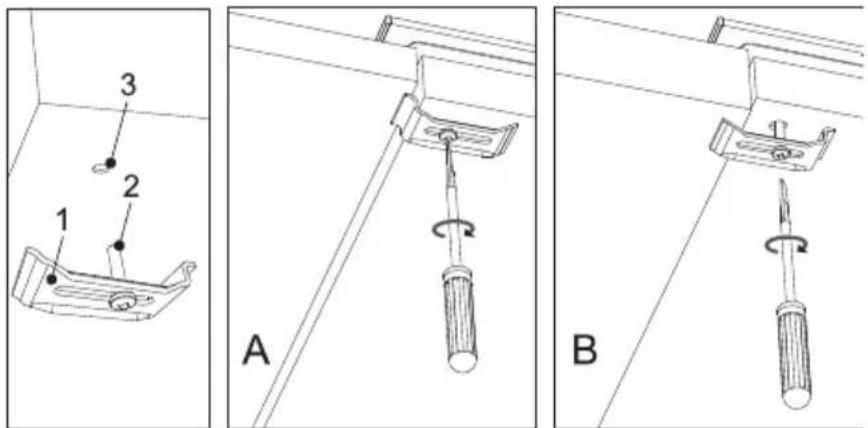

Encastrement 33

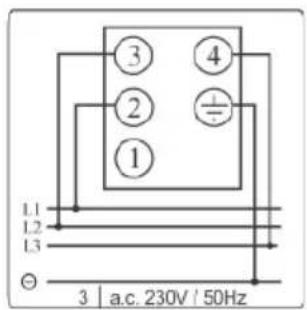

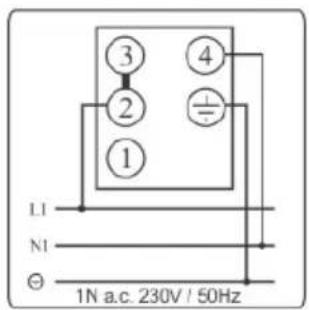

Raccordement au réseau électrique 35

Caracteristiques techniques 37

Veuillez lore les consignes de sécurité fournies separément avant la première utilisation de l'ordinateil !

Ce symbole figure sur le produit ou sur son emballage en application de la directive europeenne 2002/96/CE sur les Déchets d'Équipement Électrique et Électronique (DEEE). Cette directive sert de règlement cadre à la reprise, au recyclage et à la valorisation des apparciels usages dans toute l'Europe. Ce produit doit donc faire

l'objet d'une collecte sélective. Lorsque vous ne l'utiliserez plus, remettez-le à un service de ramassage spécialisé ou à une déchéterie quiTRAITE les DEEE ; vous contribuerez ainsi à éviter des conséquences néfastes pour la santé et l'environnement. Pour tout renseignement sur la mise au rebut et le recyclage de ce produit, veuillez contacter la mairie ou le service de la propriété de votre commune, ou encore le magasin dans lequel vous l'avez achété.

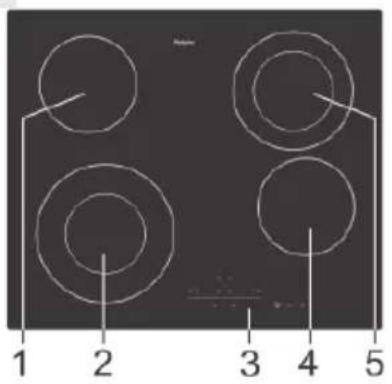

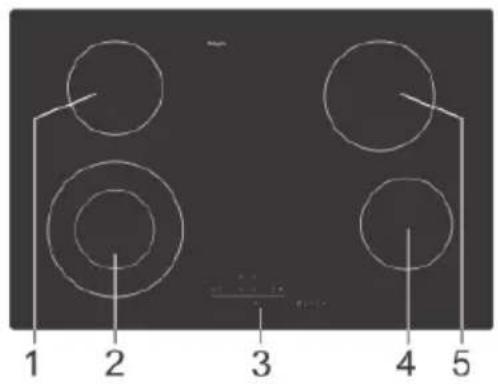

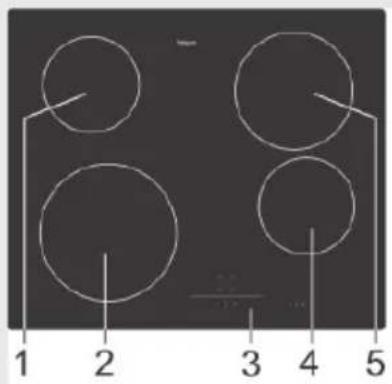

Description de l'appareil

1. Foyer arrirée gauche
2. Foyer avant gauche
3. Bandeau de commandes
4. Foyer avant droit
5. Foyer arrêté droit

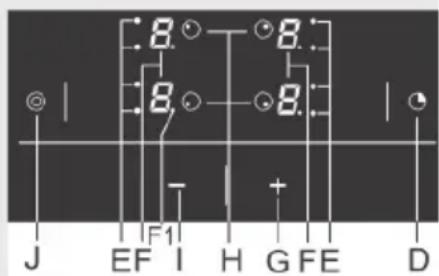

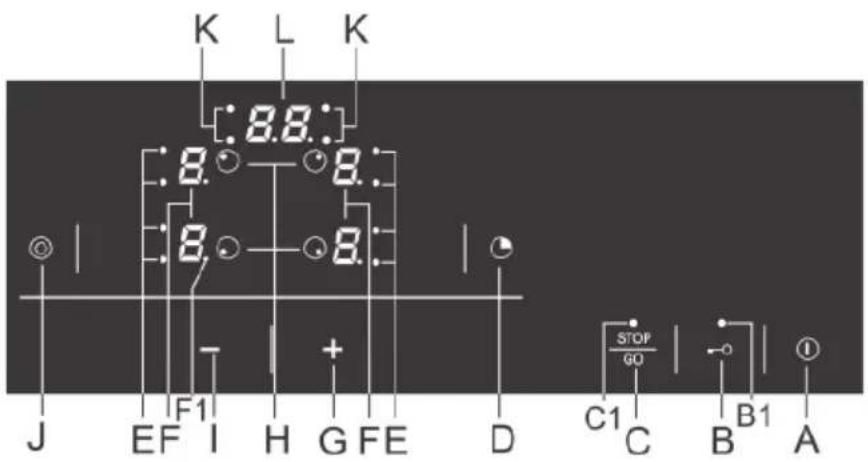

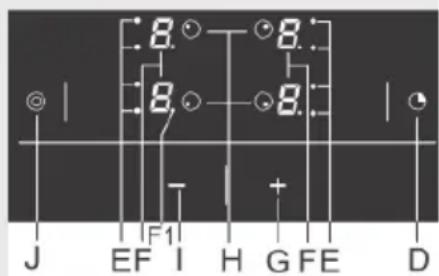

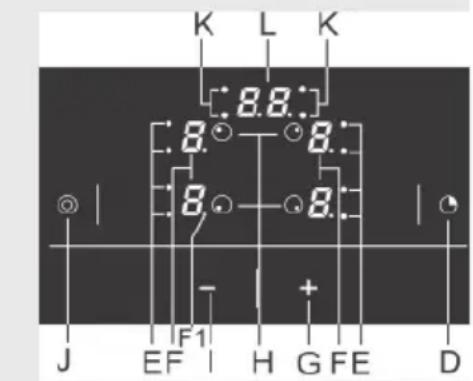

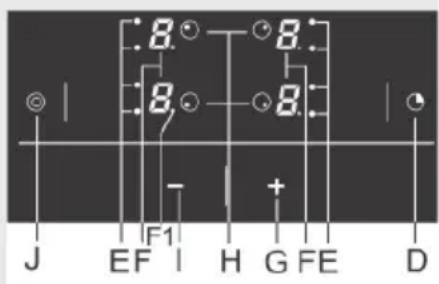

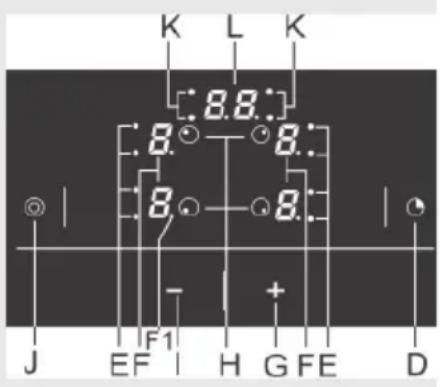

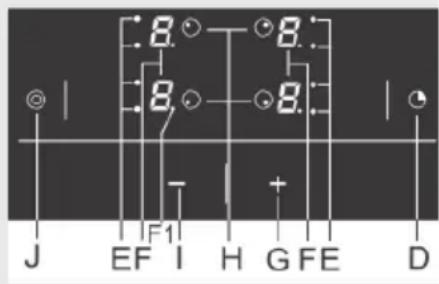

Bandeau de commandes (selon les modèles)

Touchesensitivestendeicateurs

A Touche Marche/Arrêt générale
B Touche sécurité enfants
B1 Voyant sécurité enfants
C Touche Stop & Go (suspension temporaire de la cuisson)
C1 Voyant Stop & Go
D Touche Minuteur
E Voyants des extensions des foyer
F Indicateurs de puissance / de chaleur résiduelle

F Point decimal de la fonction active
G Touche de réglage des valeurs croissantes
H Touches de selection des foyer
I Touche de réglage des valeurs décroissantes
J Touche Marche/Arrêt des extensions des foyers
K Voyants du minuteur coupe-courant
L Afficheur du minuteur

Conseils d'utilisation des foyeres vitrocéramique

Avant la première utilisation

Nettoyez la surface en vitrocéramique avec une éponge humide et un détergent léger. N'utilise jamais de produits détachants ni de poudre abrasive ou d'éponge grattante qui pourrait rayer la surface.

Recommendations.
importantes

• Ne faites pas fonctionner les foyers à vide, sans casseroles, et n'utilisez pas l'appareil pourCHAuffer la piece.
• Pour assurer une bonne transmission de la chaleur entre les foyers et les recipients, voirlez à ce que les surfaces en contact soient sèches et propres ; dans le cas contraire, les foyers pourrait se déterminer.
• Les projections d'huile ou deGRAisse qui atteignent les foyers chauds peuvent s'enfl ammer ; soyez vigilant lorsque vous préparez des fritures (frites par exemple) et surveillance-les en permanence.
• L'humidité peut dégrader les foyers; par conséquent, ne posez pas de recipients mouillés ou de couvercles embués sur le plan de cuisson; n'y laissez pas non plus refroidir des casseroles chaudes, car cela génére de l'humidité entre le fond du recipient et la vitrocéramique.
• Les foyers atteignent rapidement la puissance régée, mais la surface sur leur pourtour reste relativement froide.
• La table de cuisson est résistante aux variations de température.
• N'utilisez pas la table de cuisson comme plan de travail, les objets pointus peuvent rayer sa surface.
• Il n'est pas possible de préparer les alimentents dans des recipients en aluminium ou en plastique. Ne déposez ni objet en plastique, ni feuille d'aluminium sur la surface en vitrocéramique.
• N'utilisez pas votre table de cuisson si elle est fêlée. La chute d'un objet pointu tombant pointe en bas sur l'appareil peut briser la plaque en vitrocéramique. Les dégats sont visibles immédiatement ou au bout d'un certain temps. Si une félure apparait, déconnectez immédiatement l'appareil du réseau électrique.

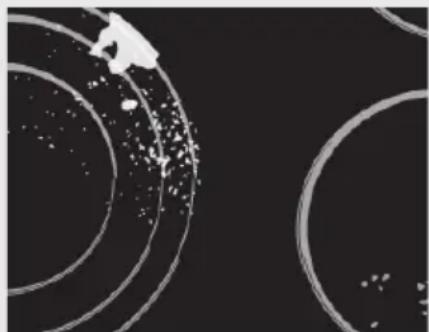

• Si du sucre ou des alimentes sucres ont ete renverses sur la vitroceramique chaude, essuyez-la immediatement.

Batterie de cuisine

Conseils pour les économies d'énergie

Conseils sur l'utilisation des recipients

N'utilise que des recipients de bonne qualité à fond bien plat et en bon état.

• La transmission de la chaleur estILAmeille rorsque le fond du reipient et le foyer sont de diametre identique et que le reipient est placé au milieu du foyer.
• Quand vous cuisine dans des recipiens en verre à feu, observez toujours les instructions du fabricant.
• Si vous utilisez une cocotte autoclave, surveillez-la jusqu'à ce que la pression convenable soit atteinte. Réglez d'abord le foyer sur l'allure maximale, puis diminuez la puissance selon les instructions du fabricant de la cocotte.
• Versez toujours assez d'eau dans les cocottes à pression (et les autres recipients) pour éviter la carbonisation des alimentés et la surchauffe, ce qui endommagerait à la fois le recipient et le foyer.
• Les batteries de cuisine en Pyrex à fond dépoli conviennent à la cuisson sur la vitrocéramique, à condition que le fond du récipient soit de même diamètre que le foyer. Si le diamètre est supérieur, le récipient risque d'éclater en raison du stress thermique.
• Si vous utilisez une batterie de cuisine non conventionnelle, suivez toujours les instructions du fabricant.
• Quand vous cuisine dans des recipients qui reflèchissent la chaleur (métal clair) ou à fond très épais, le temps d'ébullition peut être plus long (jusqu'à 10 minutes en plus). Si vous pouze faire bouillir une grande quantité de nourriture, nous vous recommendons d'utiliser un recipient à fond bien plat et de couleur fonçée.

• N'utilisez pas de recipients en terre cuite qui peuvent rayer la surface en vitrocéramique.

• Le diamètre du fond du écipient doit correspondre à celui du foyer. L'utilisation d'un petit écipient sur un grand foyer entraine un gaspillage d'énergie et peut en outre endommager la zone de cuisson.

• Mettez toujours un couvercle sur les recipients si cela est compatible avec votre recette.
• Choisissez des recipients dont les dimensions sont adaptées à la quantité d'aliments à cuire. La cuisson d'une petite quantité dans un grand recipient entraîne un gaspillage d'énergie.
• Utilisez de préférence une cocotte à pression pour les recettes exigeant une cuisson longue.
• Divers légumes et les pommes de terre peuvent cuire dans une petite quantité d'eau, à condition de couvrir le écipient. Lorsque l'eau boue, réduisez l'allure de chauffe de façon à tout juste maintainir l'ébullition.

Fonctionnement de la table de cuisson

Mise en marche de la table de cuisson

• La table de cuisson est équipée de touches sensitives commandées par des capteurs électroniques qui activent ou désactiver une fonction quand vous effl eurez au moins une seconde un champ sérigraphié.
• Tout effleurement des touches est confirmé par un signal sonore bref.
• Ne posez rien sur les touches, cela pourrait déclencher un signal d'erreur.

• Veillez à ce que le bandeau de commandes reste toujours propre.

• Pourmettre la table de cuisson en service,effleurez au moins une seconde la touche Marche/Arret generale (A) ; un "0" s'affichependant 10 secondes sur tous les indicateurs de puissance et un point decimal (F1) clignote.

Dés lors, vous avez 10 secondes pour procéder au réglage suivant, sinon la table de cuisson se met à l'arrêt.

Mise en marche des foyers

• Si vous avez mis la table de cuisson en service avec la touche Marche/Arrêt générale (A), vous avez 10 secondes pour activer un foyer. Pour cela, effil eurez la touche (H) correspondant au foyer foulu; un point decimal (F1) s'allume à côte de l'indicateur de puissance du foyer selectionné.
• Effl eurez la touche « + » (G) pour régler l'allure de chauffe entre 1 et 9. Si vous commencerez par toucher « - » (I), la puissance se règle immédiatement sur « 9 »

Si vous maintainez le doigt sur « + » (G) ou « - » (I), le réglage de l'allure de chauffe augmente ou diminue en continu. Mais vous pouvez aussi régler la puissance pas à pas en eff! éurant ces touches plusieurs fois de suite.

Vous ne pouvez régler qu'un seul foyer à la fois, celui qui est indiqué par le point decimal (F1).

Modifi cation du réglage de la puissance

• Sélectionnéz le foyer voulu en effl éurant la touche (H) qui lui correspond. Un point décimal (F1) s'allume à côte de l'indicateur de puissance (F) du foyer sélectionné.
• Effleurez la touche « + » (G) ou « - » (I) pour modifier l'allure de chauffe.

Arrêt des foyer

Arret de la table de cuisson

Sécurité enfants /verrouillage

Maintien au chaud

• Ce réglage vous permet de maintainir à la température de dégustation les préparations que vous venez de cuisiner.

• Pour activer la fonction Maintien au chaud, effl eurez la touche « - » (I) jusqu'à ce que l'allure de chauffe soit régée sur 1.

• Sélectionné le foyer que vous pouze éteindre en effleurant la touche (H) qui lui correspond. Le point decimal (F1) s'allume à côté de l'indicateur de puissance (F) du foyer sélectionné.

• Effleurez la touche « - » (I) jusqu'à ce que l'allure de chauffe soit réglée à « 0 »

• Arrêt immédiat : effl eurez simultanément les touches « + » (G) et « - » (I) pour régler instantanément le foyer à « 0 »

• Pourmettre la table de cuisson à l'arrêt,effleurez la touche Marche/Arrêt générale (A).

• Tous les indicateurs s'eteignent, sauf ceux signalant la chaleur résiduelle des foyers.
• En éteignant les foyers avant la fin de la cuisson, vous utiliserez la chaleur résiduelle et réaliserez ainsi des économies d'énergie.

Cette fonction évite que les enfants mettent malencontreusement la table de cuisson en marche ou modifi ent le réglage des foyers.

Pour activer la sécurité enfants

• Maintenez votre doigt 3 secondes sur la touche (B). Levoyant (B1) au-dessus de cette touche s'allume.
• Vous pouvez activer cette fonction quand la table de cuisson est en marche.
• Le verrouillage bloque toutes les fonctions, sauf l'arrêt de la table de cuisson par la touche Marche/Arrêt générale (A) et le déverrouillage (B).

Pour désactiver la sécurité enfants

• Vous pouvez désactiver cette fonction à tout moment en effleurant 3 secondes la touche (B). Un signal sonore confirme le déverrouillage et levoyant (B1) au-dessus de la touche s'eteint.

Indicateurs de chaleur résiduelle

Dès que vous éteignez un foyer ou mettez la table de cuisson à l'arrêt, les informations suivantes apparaissent sur les indicateurs de tous les foyers chauds :

• « H » si le foyer est très brûlant
• « h » si le foyer est en cours de refroidissement mais encore chaud au toucher.

La durée de l'affi chage est calculée en fonction de l'allure de chauffe précédemment régée et de la durée de fonctionnement du foyer. Meme lorsque le signal « H » ou « h » disparaît, il est possible que le foyer n'ait pas encore refroidi complètement (coupure d'électricité, présence sur le foyer d'un recipient chaud. Soyez prudent, risque de brûlures !

Si une coupure d'électricité survient au moment où les foyers sont chauds, l'indicateur « H » ou « h » clignote quand le courant est rétabli. Ce signal vous avertit que les foyers peuvent eventuelsment être brûlants, surtout si la coupure d'électricité a été de courte durée.

Fonction booster

Lorsque vous activez cette fonction, le foyer commence àchauffer à la puissance maximale pendant un temps déterminé, calculé en fonction de l'allure de chauffe que vous avez可以选择; ensuite le foyer passae automatiquement à l'allure réduite sélectionnée aparavant et s'y maintain. La fonction booster peut être activée sur chaque foyer et pour toutes les allures dechauffe, sauf pour « 9 », puisque dans ce cas, le foyer chauffe en permanence à la puissance maximale.

Pour activer la fonction booster

• Reglez l'allure de chauffe sur 9.
• Effle eurez la touche « + » (G). « A » et « 9 » clignotent alternatively sur l'affi cheur.
• Régler l'allure de chauffe à laquelle la cuisson doit se poursuivre.

La dette « A » et la puissance sélectionnée clignotent alternatively sur l'affi cheur. Lorsque la fonction booster est arrivée à son terme, le foyer passse automatiquement à l'allure de chauffe que vous aviez sélectionnée et qui,ès lors, reste affi chée en permanence sur l'indicateur.

Si vous modifiez l'allure de chauffe pendant que la fonction booster est active, cette dernière se désactive immédiatement.

Préparation	Quantité	Allure de chauffe	Durée de cuisson (min.)
Soupe - réchauffage	0,5 - 1 litre A7 - 8 4 -	7
Lait - chauffage 0,2 -	0,4 litre A1 - 2 4 - 7
Riz - cuisson à feu doux	125g - 250g300 ml - 600 ml d'eau environ	A2 - 3 20 - 25
Pommes de terre en robe des champs	750g - 1,5kg600 ml - 900 ml d'eau environ	A5 - 6 25 - 38
Légumes frais-cuisson à l'eau	0,5 - 1 kg400 ml - 600 ml d'eau environ	A4 - 5 18 - 25

• Le tableau ci-dessus donne quelques examples de préparations pour lesquelles la fonction Booster est adaptée.
• Les valeurs numériques figurent à titre indicatif et peuvent varier en fonction d'autres paramétres (par exemple type et qualité des recipients, quantité d'eau, etc.).
• Les petites quantités doivent cuire sur les petits foyers, et les grandes quantités sur les grands foyers.
• Cuisez vos préparations dans des recipients couverts placés sur les petits foyer (arrière gauche et avant droit) ou sur le grand foyer avant gauche à deux extensions.

La fonction booster convient :

• aux préparations dont la cuisson démarre à froid, se poursuit à feu vif, puis continue à feu doux sans nécessiter une surveillance constante (pot au feu par exemple).

La onction booster ne convient pas :

• aux plats que l'on fait sauter, frire ouétuver, qui doivent être returnés, arrosés ou remués et nécessitant en général l'intervention du cuisinier;
• aux quenelles, knoedel, pâtes, faisant dans une grande quantité de liquide ;
  aux préparations confectionnées dans une cocotte à pression.

Extensions des foyer (selon les modèles)

Pour activer les extensions des foyer

• Sélectionné le foyer (poissonnière ou circulaire) dont vous poulez activer l'extension ; le point decimal s'allume à côté de l'indicateur du foyer.
• Effleurez la touche (J): une fois pour activer une extension, ou deux fois pour activer les deux extensions du foyer. Levoyant (ou les 2 voyants) s'allume(nt) à côté de l'indicateur du foyer.
• Le foyer et son (ses 2) extension(s) chauffent à la même puissance.

Arrêt de sécurité

Pour désactiver les extensions

• Sélectionnez le foyer voulu; le point decimal s'allume à côté de l'indicateur du foyer.
• Effle eurez de nouveau la touche (J): une fois pour eteindre une extension, deux fois pour eteindre les deux.

Par mesure de sécurité, votre table de cuisson est équipée d'un système d'arrêt automatique qui limite la durée de fonctionnement de chaque foyer. La durée de fonctionnement avant l'arrêt automatique est calculée en fonction du dernier réglage de l'allure de chauffe.

Si vous n'avez pas modifié la puissance depuis un bon moment, la zone de cuisson s'éteint automatiquement à l'expiration du temps défi ni pour la puissance réglée (plus la puissance est élevée, plus la durée maximale de fonctionnement est courte - voir le tableau).

Puisance reglee 123456789

Durée maximale de cisson (en heures) 10 55432221

Suspension temporaire de la cuisson - Fonction STOP & GO (pas de modèle CKT845)

Lorsqu'une tâche urgente vous oblige à quitter la cuisine, la fonction STOP & GO vous permet de suspendre temporairement la cuisson tout en conservant vos réglages.

Pour suspendre temporairement la cuisson

• Effle eurez la touche Stop & Go (C) pour interrompretemporairement la cuisson sur tous les foyers actifs.
• Unvoyant (C1)sallume au-dessus de cette touche.
• Tous vos réglages sont conservés et les foyer s'éteignent. Les lettres S, T, O, P clignotent alternatively sur l'affi cheur.

Pour reprendre la cuisson

• Effleurez de nouveau la touche Stop & Go (C) pour poursuivre la cuisson.
  Levoyant (C1) s'eteint.

Si vous ne désactivez pas la fonction STOP & Go 10 minutes après l'avoir activée, la table de cuisson se mettra automatiquement à l'arrêt et tous vos réglages seront perdus.

Minuteur (selon les modèles)

Le minuteur de la table de cuisson dispose de deux fonctions :

A) fonction alarmé : compte à rebours sans option coupe-courant ;
B) fonction coupe-courant: arrêt des foyers respectifs à la fin du compte à rebours.

A Fonction alarme - compte à rebours sans extinction des foyers

Le minuteur vous avertit que le temps régle s'est écoulé, mais ne met pas les foyers à l'arrêt. Cette fonction n'est accessible que si la table de cuisson est en mode « Marche »

• Effl eurez la touche (D) pour activer le minuteur. « 00 » apparait sur l'affiieur (L) du minuteur et le point decimal (F1) s'allume à côté des zéros.
• Effleurez les touches « + » (G) ou « - » (I) pour régler le laps de temps au bout duquel vous voulez être alerté (de 1 à 99 minutes).
• À l'expiration de la durée réglée, l'alarme retentit, mais aucun foyer ne s'éteint.
• Vous pouvez interrompre l'alarme en appuyant sur une touche quelconque, sinon elle s'arrête automatiquement au bout d'un certain temps.

B Fonction coupe courant - compte à rebours avec arrêt des foyers

Cuisiner sera plus facile si vous utilisez le minuteur coupe-courant pour programmer la durée de fonctionnement d'un foyer sélectionné.

• Pour pouvoir activer la fonction coupe-courant du minuteur, réglez d'abord l'allure de chauffe du foyer choisi (voir le chapitre « Mise en marche des foyers »).
• Effleurez la touche Minuteur (D) pour l'activer. « 00 » apparait sur l'afficheur (L) du minuteur et le point decimal (F1) s'allume à côte des zéros. Si vous effl eurez à nouveau la touche (D), l'un des voyageants (K) se met à clignoter pour indiquer le foyer sélectionné.
• Pour régler la durée de cuisson de 1 à 99 minutes, effleurez la touche (G) « + » ou (I) « - ». Si vous maintainez votre doigt sur cette touche, les chiffres définisent plus vite au bout d'un certain temps.
• Dès que vous avez reglé la durée de cuisson, le compte à rebours commence. Levoyant (K) indiquant le foyer choisi continue de clignoter.

Vous pouvez programmermer la durée de cuisson séparément pour chaque foyer. Si plusieurs foyer fonctionnent simultanément en mode programme, c'est always the duration of the cuisson plus pres de se terminer qui sera affi chée. Levoyant clignotant (K) indique le foyer concerné.

Pour modifi er la durée de cuisson programmée

• Durant le fonctionnement du minuteur, vous pouvez modifier à tout moment la durée de cuisson.
• Effleurez la touche Minuteur (D) pour afficher le temps de cuisson restant pour le foyer choisi. Levoyant (K) correspondant clignote.
• Effleurez la touche (G) « + » ou (I) « - » pour régler le nouveau temps de cuisson.

Pour vérifi er le temps de cuisson restant

Si plusieurs foyers fonctionnent simultanément en mode programme:

• selectionnez d'abord le foyer youlu,
• puis vérifie le temps restant en effleurant la touche Minuteur (D).

Arrêt du minuteur

À l'expiration de la durée de cuisson régée, un signal sonore retentit et le foyer s'éteint. La valeur « 00 » clignote sur l'afficheur du minuteur. Vous pouvez interrompre l'alarme en effl éurant une touche quelconque, sinon elle s'arrête automatiquement au bout d'un certain temps.

Fonctions de sécurité et signalisation des erreurs

Pour désactiver le minuteur avant l'expiration de la durée programmée

• Sélectionnez l'affi chage de la durée programmée que vous pouez désactiver (voir le chapitre « Pour modifi er la durée de cuisson programmée » ; le temps de cuisson et levoyant (K) indiquant le foyer concerné se mettent à clignoter.

• Effleurez la touche « - » (I) jusqu'à ce que la durée de cuisson soit à « 0 », ou effle eurez simultanément les touches « + » (G) et « - » (I) pour régler instantanément la valeur à « 0 »

• Lorsque tous les foyers sont à « 00», la table de cuisson se met automatiquement à l'arrêt au bout de 10 secondes.

• Si vous effl eurez une touche plus de 10 secondes, la table de cuisson se met à l'arrêt, une alarmé retentit et « F » clignote sur l'indicateur.
• Si le bandeau de commande est recouvert par un objet ou mouillé par du liquide repandu, la table de cuisson se désactive automatiquement au bout d'un certain temps.
• Si les touches ne fonctionnent pas, déconnectez l'appareil quelques minutes (enlevez le fusible ou coupe le disjoncteur), puis remettez-le sous tension et effl eurez de nouveau la touche Marche/Arrêt générale (A).

Nettoyage

fig.1

fig.2

fig.3

fig. 4

fig. 5

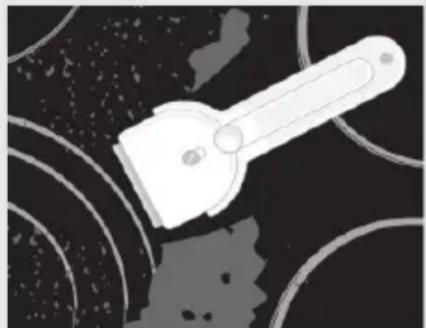

La surface vitrocéramique refroidie doit être nettoyée régulièrement après chaque utilisation, sinon le moindre résidu peut se carboniser sur la surface chaude lors de l'utilisation suivante.

Utilisé régulièrement des produits de nettoyage destinés spécialement à la vitrocéramique. Ces produits forment une

couche protectrice contre l'eau et les éclaboussures qui pourrait être facilement eliminées. Essuyez la poussière ou les dépôts eventuels de la surface vitrocéramique et du fond des recipients avant chaque utilisation car ils pourraient abîmer la table de cuisson (fig. 1).

Attention : les tampons métalliques, les éponges et détergents abrasifs, les produits agressifs en aérosol et les nettoyants liquides non appropriés peuvent abîmer la surface (fig.1 et fig. 2).

Les pictogrammes sérigraphiés peuvent s'effacer si vous utilisez des nettoyants trop puissants ou si le fond de vos recipients est rugieux ou endommagé (fig. 2). Les éclaboussures légères peuvent être nettoyées avec une éponge douce et humide. Essuyez ensuite la surface avec un chiffon sec (fig. 3). Les taches d'eau peuvent être enlevées avec du vinaigre dilué dans de l'eau. N'utilise pas cette solution pour nettoyer l'encadrement de la table de cuisson (certains modèles pourrait perdre leur brillant). N'utilise pas non plus de détergents agressifs en aérosol ni de produits anticalcaires (fig. 3). Les taches desschéées peuvent être éliminées à l'aide de nettoyants destinés à la vitrocéramique en observant les instructions du fabricant. Essuyez ensuite la table de cuisson car, en chauffant, les traces de détergents poursuient endommager la surface vitrocéramique (fig. 3). Enlevez les taches carbonisées à l'aide d'une raclette. Veillez à ce que la poignée en plastique de la raclette ne touche pas la surface chaude (fig. 4). Faites attention à ne pas vous blesser avec la raclette!

Le sucre et les alimentés contenant du sucre peuvent déterminer irrémédiablement la surface vitrocéramique (fig.5). Pour cette raison, vous devez enlever immidiatement avec une raclette le sucre et les préparations sucrées renversés sur la table de cuisson, même si le foyer est encore chaud (fi g. 4).

Le changement de couleur de la surface vitrocéramique n'a pas d'incidence sur le bon fonctionnement de la table de cuisson, mais il est très difficile de recuperer complètement la couleur d'origine. Le plus souvent, il s'agit de taches carbonisées ou c'est la conséquence du frottement des fonds des recipients non adaptés ( comme les casseroles en aluminium ou en cuivre).

Important: Les imperfections décrites ci-dessus n'alterent que l'esthétique et n'ont pas d'influence directe sur le fonctionnement de l'appareil. La remise en état de la table de cuisson ALTERée par ces defaults esthétiques n'est pas couverte par la garantie.

Mise en garde

• Par mesure de sécurité, l'appareil ne doit être encastré dans le plan de travail et raccordé au réseau électrique que par un professionnel qualifié.
• Les placages, colles et revêtements du plan de travail et des meubles adjacents doivent être thermostables (résistants à 100^ ), sinon ils peuvent se décolorer ou se déformer à cause d'une faible stabilité thermique.
• La table de cuisson est prévue pour être encastrée dans un plan de travail de 600mm de large ou plus.
• La table de cuisson doit être encastrée de manière à ce que les éléments de fixation à droite et à gauche soient accessibles par le dessous après l'installation.
• Les éléments suspendus au-dessus de la table de cuisson doivent être placés de manière à ne pas générer votre travail.
• La distance entre le plan de cuisson et la hotte doit être celle qu'indiquée dans les Instructions de montage de la hotte. La distance minimale s'éleve à 650 mm.
• Si un meuble plus haut que le plan de travail est installé à côté de la table de cuisson, la distance minimale entre ce meuble et l'appareil devra être de 40 mm.
• Des couvre-joints en bois massif peuvent être posés sur le plan de travail, derrière les foyers, à condition de respecter la distance minimale indiquée sur le schéma d'installation.
• La distance minimale entre la table de cuisson et le mur situé éventuellesment à l'arrière est indiquée sur le schéma d'installation.

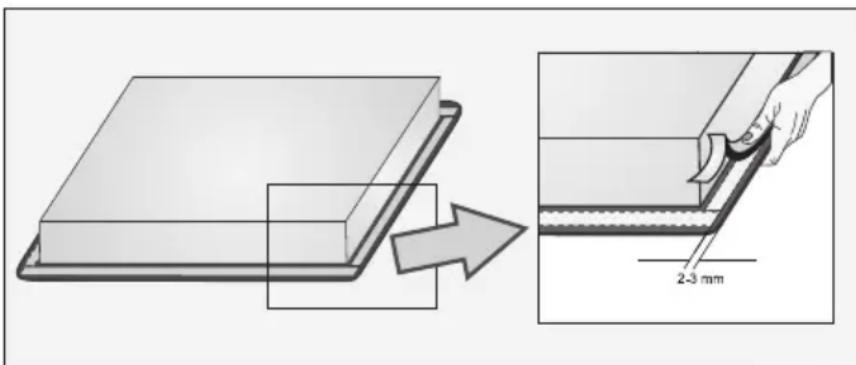

Pose du joint en mousse

Avant d'insérer l'appareil dans la découpe du plan de travail, il est indispensable de poser sur la face inférieure de la table de cuisson en vitrocérément ou en verre le joint en mousse fourni (voir la figure ci-dessus). N'installé pas l'appareil sans le joint en mousse!

Pour poser le joint, procédez de la façon suivante:

• Retirez la bande adhéensive qui protège le joint.
• Ensuite, appliquez le joint sur la face inférieure de la vitrocéramique (ou du verre), à 2 ou 3 millimétres du bord ( comme indiqué sur l'illustration). Le joint doit être collé sur tout le pourtour de la vitrocéramique / du verre et ne pas déborder dans les coins.
• Pendant que vous posez le joint, voirlez à ce que la vitrocéramique / le verre ne soit pas en contact avec des objets pointus.

NOTE

Sur certains apparéils, le joint est déjà posé.

Dimensions d'encastrement

• La table de cuisson peut être encastrée dans un plan de travail de 30 à 50 mm d'épaissieur.
• Le meuble sous la table de cuisson doit être sans tiroir. Si le meuble compte une étagère, elle ne devra pas être à moins de 60~mm de la surface inférieure de la table de cuisson. L'espace entre l'étagère et l'appareil doit rester libre, ne l'utilise pas pour y ranger différents objets.
• Il faudra réaliser dans ce meuble une découverte de 175 mm de haut sur toute la longueur du panneau arrêté.

Procedure d'installation

1-Patte de fi xation

A - Plans de travail minces

2-Vis

B - Plans de travail épais

3 - Trou

Le plan de travail doit etre mis parfaitement a niveau.
- Nettoyez et protégez convenablement les surfaces découées.
- Insérez la table de cuisson dans la découpe et appuyez fermement par-dessus pour qu'elle s'enforce bien.
- Assemblez les pattes de fi xation [1] (4x - SVK6...600 mm; 6x - SVK7...750 mm;) avec les vis fournies [2] (4x - SVK6...600 mm; 6x - SVK7...750 mm;) que vous positionnerez dans les trous [3] percés dans ce but sous la table de cuisson.
- Pour visser l'objet de fi xation, n'utilisez pas de vis mesurant plus de 6,5 mm de long.
- Raccordez la table de cuisson au réseau électrique (voir le chapitre « Raccordement au réseau lectrique »).

Raccordement au réseau électrique

Mise en garde

• Le raccordement ne doit être effectué que par un professionneliel qualifié.
• La mise à la terre de l'installation électrique doit être conforme à la réglementation et aux normes en vigueur.
• Pour acceder aux bornes de raccordement, ouvre le couvercle de la boite de connexion.
• Avant de procéder au raccordement, vérifie si la tension indiquée sur la plaque signalétique correspond à la tension du secteur dans l'habitation.
• La plaque signalétique importante les principales caractéristiques techniques est apposée sous l'appareil.
• L'installation électrique doit composer un coupe-circuit omnipolaire dont les contacts en position ouverte sont séparés par une distance de 3 mm au moins. Les fusibles, disjoncteurs différentiels et similaires convennent à cet usage.
• Le raccordement doit être choisi en conformité avec la capacité électrique de l'installation et des fusibles.
• Vu sa classe de protection contre l'incendie, la table de cuisson peut être encastrée à côté d'un meuble posé au sol plus haut que le plan de travail, à condition que l'élement de cuisine installé de l'autre côté de l'appareil ne soit pas plus haut que le plan de travail.
• Lorsque le raccordement sera terminé, les fils dénudés et les cables isolés sous tension devront être correctement protégés pour éviter tout contact accidentel.

ATTENTION!

• Avant chaque intervention, coupez l'alimentation électrique de l'appareil. Il doit être raccordé en fonction de la tension du réseau, selon les indications du schéma des connexions. Raccordez le conducteur de terre (PE) à la borne qui est repérée par le symbole de terre normalisé.
• Maintenez le cable d'alimentation en place à l'aide d'un serre-cable qui le protège contre l'arrachement.
• Àprouvès avoir effectué le raccordement, mettez en marche tous les foyers pendant 3 minutes environ pour vérifi er leur bon fonctionnement.

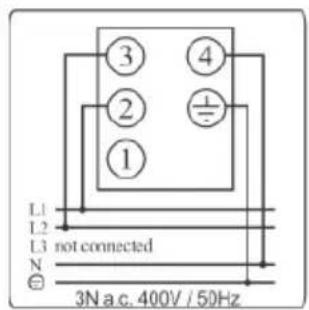

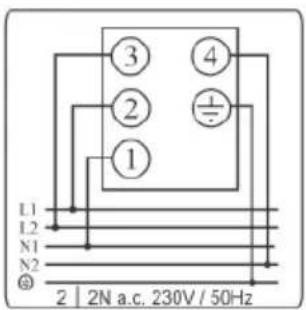

Scheme des connexions

• Un raccordement incorrect peut déteriorer certains éléments de l'appareil. Ces dommages ne sont pas couverts par la garantie.
• Avant de procéder au raccordement, assurez-vous d'abord que la tension indiquée sur la plaque signalétique correspond à la tension du secteur chez l'utilisateur. Un électricien devra vérifi er cette tension (230 V avec Neutre) à l'aide de l'instrument de mesure approprié.
• Le cable d'alimentation à l'arrière de l'appareil devra être positionné de façon à ne pas toucher le panneau arrêté de la table de cuisson, car ce dernier chauffe beaucoup durant le fonctionnement.

NB：

Les cavaliers (shunts) ont déjà été installés à leurs places respectives dans le boîtier de raccordement. Les vis de connexion sont déjà desserrées, aussi n'est-il pas nécessaire de les dévisser au préalable. Pendant que vous les serrez, vous allez entendre à un moment un petit « clic » signifiant que vous avez serrer convenablement la vis de connexion.

Pour le raccordement on peut utiliser :

• des cables à gaine en caoutchouc de type H05 RR-F 4x1,5 avec conducteur de terre jaune/vert;
• des cables à gaine en PVC de type H05 VV-F 4x1,5 avec conducteur de terre jaune/vert, ou d'autres cables équivalents ou supérieurs.

Caracteristiques techniques

Plaque signalétique

A Numéro de série
B Code
C Modèle
D Type
E Marque de fabrique
F Informations techniques
G Mentions de conformité / symboles

NOUS NOUS RÉSERVONS LE DROIT DE PROCESSÉR À DES MODIFICATIONS QUI N'ONT PAS D'INCIDENCE SUR LE FONCTIONNEMENT DE L'APPAREIL.
