BEDIENUNGSANLEITUNG CKT845 Pelgrim

Technische gegevens 19

Sehr geehrte Kundin,
sehr geehrter Kunde!

Das Einbau-Glaskeramikkochfeld ist zur Verwendung im Haushalt bestimmt.

Zum Verpacken unserer Produkte werden umweltfreundliche Materiale verwendet, die ohne Gefahr für die Umwelt wiederverarbeitet (recycleit), entsorgt oder vernichtet werden können.

Hierzu sind die Verpackungsmaterialie entsprechend gekennzeichnet.

Gebrauchsanweisung

Die Gebrauchsanweisung ist für den Benutzer bestimmt.
Sie beschreiben das Gerät und seine Bedienung. Sie gilt für verschiedene Gerätotypen, deswegen kann sie auch Beschreibungen von Funktionen beinhalten, die ihr Gerät nicht besitzt.

Anschlussanweisung

Der Anschluss des Geräts muss gemäß den Anweisungen aus dem Kapitel „Anschluss an das elektrische Versorgungsnetz“, sowie den gültigen Vorschriften und Normen durchgeführt werden. Die Anschlussarbeiten dürfen nur von einem Fachmann durchgeführt werden.

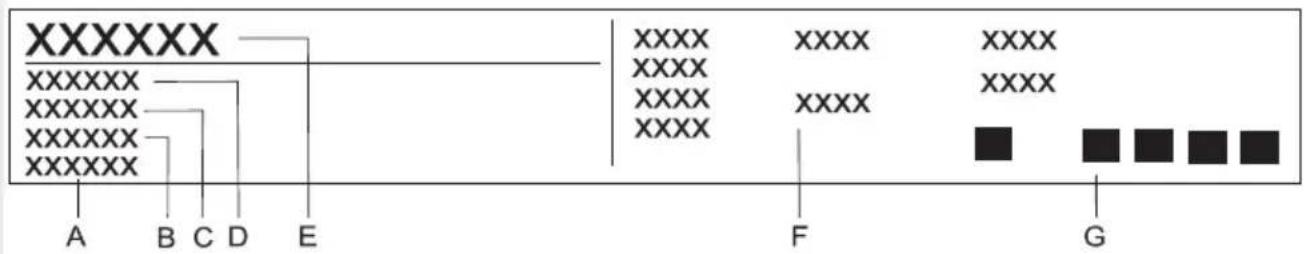

Typenschild

Das Typenschild mit allen Daten befindet sich auf der unteren Seite des Kochfeldes.

Brandschutz

Einbaugeräte können auf einer Seiteiben einen Möbelhochschrank eingebaut werden, derhigher als das Gerät selbst ist. Auf der anderen Geräteseite darf ein Kühenelement von gleicher Höhe aufgestellt werden.

Wichtige Hinweise 39

Beschreibung des Geräts 40

Kochzonen 41

Bedienung der Kochzonen 43

Reinigung und Pflege 50

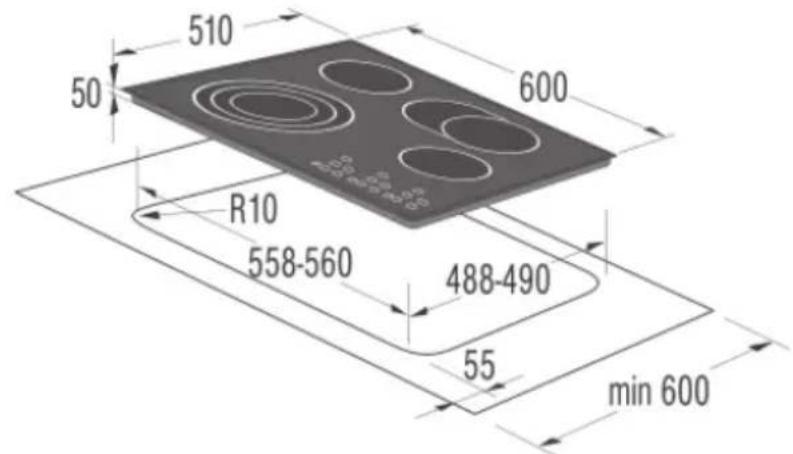

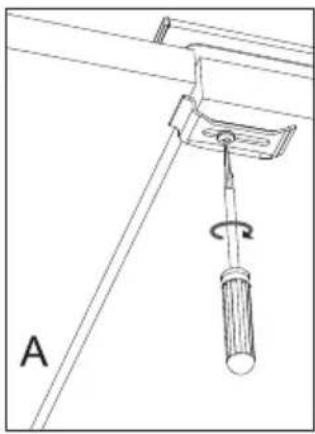

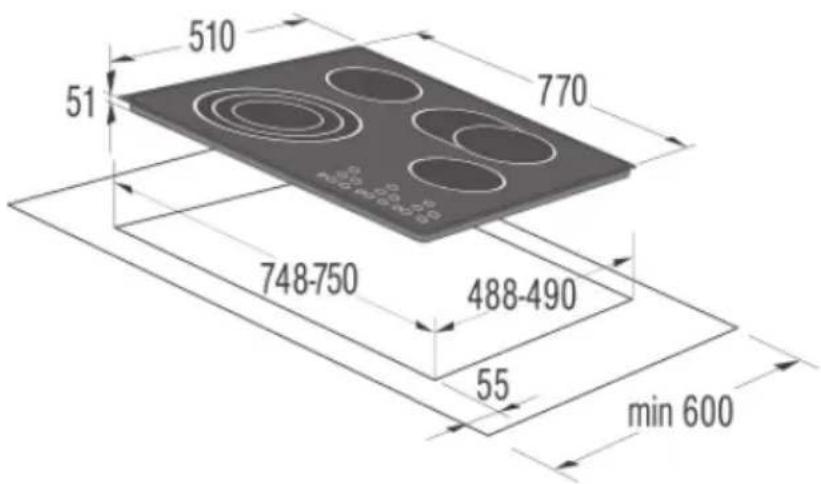

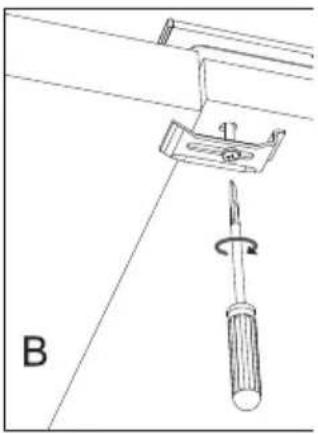

Einbau des Kochfeldes 51

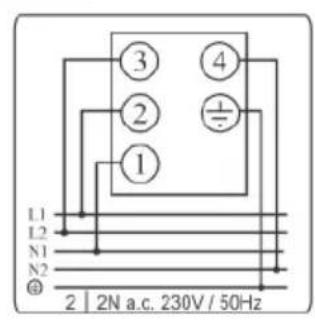

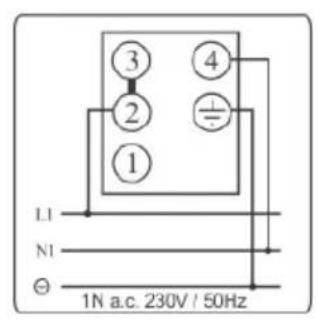

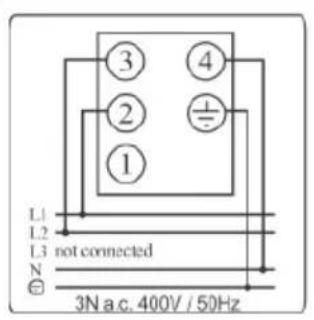

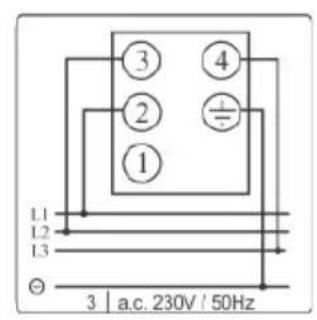

Anschluss der Kochmulde an das elektrische 54

Versorgungsnetz 54

Technische Daten 55

Bittelesen Sie die gesonderten Sicherheitsvorschriften bevor Sie das Gerät in Betriebnehmen!

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Ververwendung, der stofflichen Verwertung oder anderen Formen der Verwertung vonträten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.itte erfragen bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

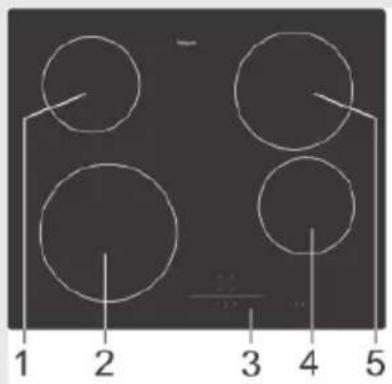

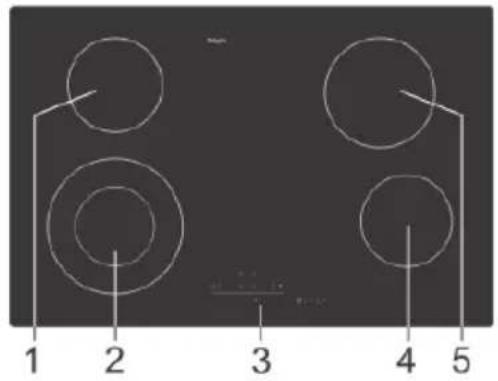

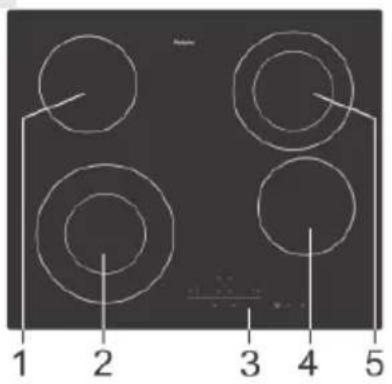

Beschreibung des Geräts

1. Kochzone hinten links
2. Kochzone vorne links
3. Bedieneinheit des Kochfeldes
4. Kochzone vorne rechts
5. Kochzone hinten rechts

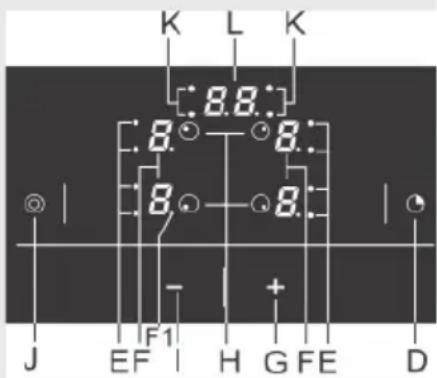

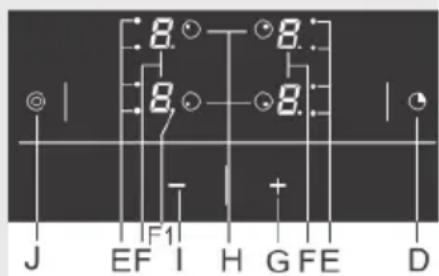

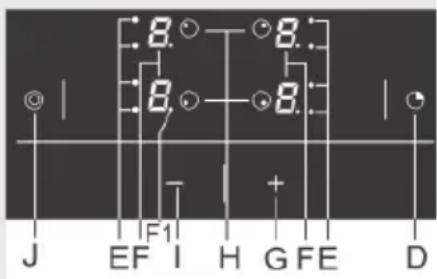

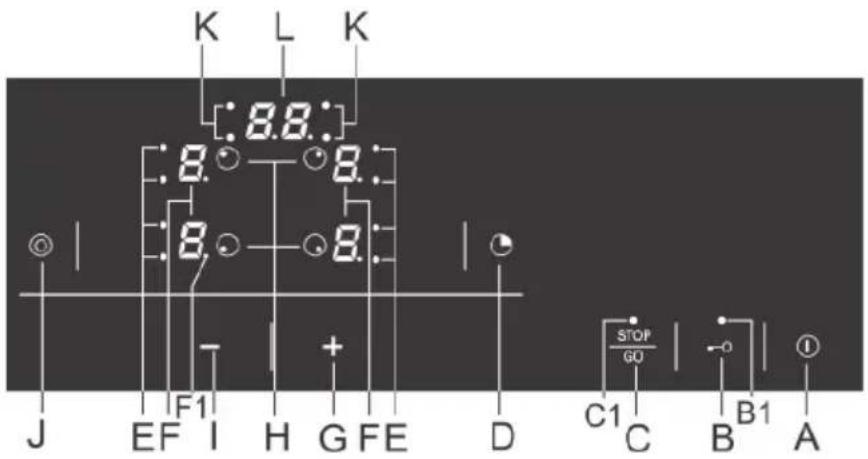

Bedienelemente des Kochfeldes (abhängig vom Modell)

Sensortasten:

A Sensortaste zum Ein-/Ausschalten des Kochfeldes
B Sensortaste zum Ein-/Ausschalten der Funktionssperre/Kindersicherung
B1 Indikatorlampchen der Funktionssperre/ Kindersicherung
C Sensortaste zur vorübergehenden Unterbrechung des Kochvorgangs
C1 Indikatorlampchen zur Anzeige der vorübergehenden Unterbrechung des Kochvorgangs
D Sensor zur Einstellung des Kurzzeitweckers oder der Zeitschaltuhr

E Indikatorlampchen zur Anzeige des aktivierten zusammen Heizkreises
F Leistungsstufen- bzw. Restwärmeanzeigen
F1 Dezimalpunkt zur Anzeige einer aktivierten Funktion
G Sensortaste zur Erhöhung der Einstellwerte
H Sensortaste zur Auswahl der Kochzone

I Sensortaste zur Verringerung der Einstellwerte

J Sensortaste zum Ein-/Ausschalten des zusätzlichen Heizkreises
K Indikatorlampchen zur Anzeige der zeitgesteuerten Kochzonen
L Zeitanzeige

VorderInbetriebnahme

Reinigen Sie die Glaskeramikoberfl äche mit einem feuchten Tuch und etwas Geschirrspulmittel.

Verwenden Sie keine aggressiven Reinigungsmittel, wie z.B. scheuernde Reinigungsmittel, die Kratzer verursachen, Topfschwämme, Rost- oder Fleckenentferner.

Wichtige Hinweise

• Schalten Sie die Kochzonen nicht ohne aufgestelltes Geschirr ein und verwenden Sie diese nie zur Behezung des Raumes!
• Achten Sie darauf, dass die Kochzonen und der Topfboden rein und trocken sind, damit eine gute Wärmeleitung ermöglich und die Glaskeramikoberfläche nicht beschädigt wird.
• Überhitztes Fett und Öl kann sich auf den Kochzonen rasch entzünden. Bereiten Sie deswegen Speisen mit Fett oder Öl (z.B. Pommes frites) vorsichtig und unter ständiger Kontrolle zu.
• Stellen Sie auf die Kochplatten keine feuchten Kochtopfe oder Topfdeckel. Feuchtigkeit schadet den Kochplatten.
• Lassen Sie heiße Kochtopfe niemals auf unbenutzten Kochplatten abkühlen, weil unter dem Topf Kondenswasser entsteht, das die Korrosion der Kochplatte beschleunigt.

Besondere Hinweise zur Glaskeramikplatte

• Die Kochzone erreicht Schnell die eingestellte Leistung bzw. Heiztemperatur, wobei die Umgebung der freißen Kochzonen kuhl bleibt.
  Die Glaskeramikplatte ist gegen Temperaturänderungen beständig.
• Verwenden Sie das Glaskeramikkochfeld nicht als Arbeitsfläche. Scharfe Gegenstände können die Oberfläche der Glaskeramikplatte zerkratzen.
• Das Zubereiten von Speisen in Aluminium- oder Kunststoffgeführten auf freißen Kochzonen ist nicht gestattet. Keine Gegenstände aus Kunststoff oder Aluminium auf die freiße Kochzone stellen.
• Ein Glaskeramikkochfeld, das Risse oder Sprüge aufweist,arf nicht benutzt werden.Durch das Fallen eines scharfkantigen Gegenstandsauf die Glaskeramikoberfl äche kann ein Bruch der Glaskeramikplatte verursacht werden. Die Folgen sind entweder sofort oder erst nach einzeliger Zeit sightbar.Falls im Glaskeramikkochfeld Risse oder Sprünge auftreten,müssen Sie sofort die Stromversorgung unterbremen.

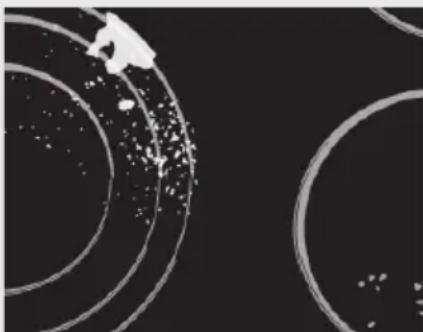

• Wenn auf die Glaskeramikplatte Zucker verschüttet oder eine stark gesüßte Speise vergossen wird, müssen Sie den Zucker(sofort wegwischen bzw.das Glaskeramikkochfeld sofort sauber wischen.

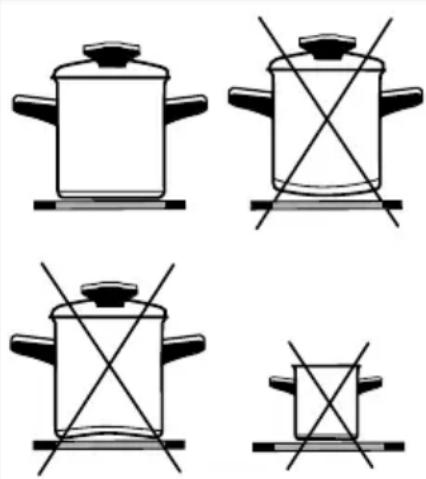

Kochgeschirr

Ratschlage zum Gebrauch des Kochgeschirrs

Verwenden Sie nur hochwertige Kochtopfe mit ebenen und stabilen Böden.

• Die Wärmeübertragung ist am besten, wenn der Topfboden und die Kochzone denselben Durchmesser besitzen und der Topf mittig auf die Kochzone aufgestellt wird.
• Falls Sie feuerfestes oder temperaturbeständiges Glas- oder Porzellangeschirr verwenden, beachten Sie unbedingt die Anweisungen des Herstellers.
• Bei Verwendung eines Schnellkochtopfes muss dieser so lange überwacht werden, bis der notwendige Druck erreicht ist. Die Kochzone zuerst mit größter Leistung betreiben, danach gemäß den Anweisungen des Herstellers des Schnellkochtopfes die Leistungsstufe der Kochzone reduzieren.
• Sorgen Sie davon, dass sich im Schnellkochtopf bzw. in allen Kochtopfen immer genugend Flüssigkeit befni dent, da sich ein leerer Kochtopf überhitzt und die Kochzone bzw. der Kochtopf beschädigt werden kann.
• Kochgeschirr aus feuerfestem Glas mit speziell geschlüfenden Boden ist zur Verwendung auf Kochzonen nur geeignet, wenn sein Durchmesser mit dem Durchmesser der einzelnen Kochzone übereinstimmt. Kochgeschirr aus feuerfestem Glas, das einen größeren Durchmesser als die Kochzone hat, kann wegen thermischer Spannung bersten.
• Beachten Sie bei der Verwendung von speziellem Kochgeschirr die Anweisungen des Herstellers.
• Wenn Sie auf der Kochzone in einem Kochtopf mit einem hoch reflektierenden (helle Metalloberfläche) oder dicken Boden kochen, kann sich die zum Aufkochen benötigte Zeit um eine Minute verlangern (bis zu 10 Minuten). Wenn Sie eine größere Menge Flüssigkeit aufkochen möchten, empfehlen wir die Verwendung eines Kochtopfes mit dunklem Boden.
• Kein Keramikgeschirr verwenden, da diese die Glaskeramikoberfl äche zerkratzen kann.
• Der Durchmesser der Pfanne bzw. des Kochtopfes sollte dem Durchmesser der Kochzone entsprechen. Zu keine Kochtopfe verursachen Wärmeverlust und die Kochzone kann beschädigt werden.
• Benutzen Sie Topfdeckel, wenn die Zubereitung der Speise dies zulässst.
• Wahlen Sie zur Zubereitung von Speisen immer die Gröbe des Kochtopfes, die der Menge der Speise entspricht. Die Zubereitung einer kleineren Speisemenge in einem großen Kochtopf bedeutet Energieverlust.
• Speisen mit langen Zubereitungszeiten bereiten Sie am

Energie sparen

Besten im Schnellkochtopf zu.

• Verschiedenes Gemüse, Kartoffeln u.A. können Sie mit einer geringeren Wassermenge zubereiten. So wird die Speise schneller gar, jedoch müssen Sie darauf auf achten, dass der Topfdeckel gut dichtet. Nach dem Aufkochen die Leistungsstufe verringern, damit die Speise langsam fortkocht.

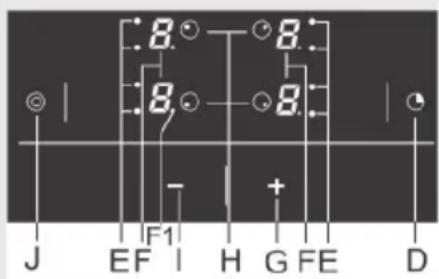

Bedienung der Kochzonen

• Das Kochfeld ist mit elektronischen Sensortasten ausgestattet, welche sich aktivieren, wenn Sie die markierten Stellen mindestens 1 Sekunde lang mit dem Finger berühren.
• Jede Betatigung der Sensortaste wird durch ein akustisches Signal bestätigt.
• Auf die Oberfläche der Sensorlasten dürfen keine Gegenstände gelegt werden (Fehlermeldung).
• Sorgen Sie davon, dass die Sensorlasten immer sauber sind.

Einschalten des Kochfeldes

• Berühren Sie die Sensortaste zum Ein-/Ausschalten (A) mindestens 1 Sekunde lang. Das Kochfeld wird aktiviert, darüber den Anzeigen der Leistungsstufen (F) leuchtet eine "0" und der Dezimalpunkt (F1) blinkt.

Einschalten der Kochzonen

! Sie müssen die{nachste Einstellung innerhalb von 10 Sekunden vornehmen,sonst schaltet sich das Kochfeld wieder automatisch ab.

• Wenn Sie das Kochfeld durch Berühren der Ein-/Aus Sensortaste (A) eingeschaltet haben, können Sie innerhalb der nachsten 10 Sekunden die gewünschte Kochzone einschalten. Wahlen Sie die gewünschte Kochzone durch Berühren der Sensortaste (H). Neben der Anzeige der Leistungsstufe leuchtet der Dezimalpunkt (F1).
• Stellen Sie nun durch Berühren der Sensortaste "+" (G) eine Kochstufe zwischen 1 und 9 ein. Wenn Sie nach der Auswahl der Kochzone zuerst die Sensortaste "-" (I) berühren, wird der Wert sofort auf 9 gestellt.

Durch ununterbrochene Berührung der Sensortasten "+" (G) bzw. "-" (I) werden die Kochstufen automatisch gesenkt bzw. erhöht. Sie können die Leistungsstufe auch durch Antippen der Sensortasten stufenweise senken/erhöhen.

Die Einstellung ist nur bei der Kochzone möglich, bei welcher der Dezimalpunkt leuchtet (F1).

Änderung der Leistungsstufe der Kochzone

• Wahlen Sie die gewünschte Kochzone durch Berühren der Sensortaste (H). Auf der Anzeige der gewählten Kochzone (F) leuchtet der Dezimalpunkt (F1) auf.
• Durch Berühren der Sensortaste "+" (G) oder "-" (I) können Sehen die Leistungsstufeändern.

Warmhaltefunktion der Kochzonen

Die Warmhaltezone ist zum Warmhalten von gekochen Speisen bestimmt.
- Die Warmhaltefunktion wird durch Berühren der Sensortaste "-" (I) aktiviert, die Leistungsstufe wird vom Wert 1 auf die Anzeige u verringert.

• Wahlen Sie die gewünschte Kochzone durch Berühren der zugehörigen Sensortaste (H). Der Dezimalpunkt besteht der Anzeige leuchtet (F1).
• Stellen Sie durch Berühren der Sensortaste "-" (I) die Leistungsstufe auf „0".
• Schnelles Ausschalten: Durch gleichzeitiges Berühren der Sensortasten "+" (G) und "-" (I) können Sie die Leistungsstufe(sofort auf "0" einstehen.

Ausschalten der Kochzonen

Ausschalten des Kochfeldes

Aktivieren der Funktionssperre/ Kindersicherung

• Sie können das Kochfeld jederzeit durch Berühren der Ein-/Aus-Sensortaste (A) abschalten.
• Alle Indikatorlampchen erloschen, außer der Indikatorlampchen der Kochzonen, die noch heißt sind, und an welchen ein "H" als Restwärmeanzeige sightbar ist.
• Wenn Sie die Kochzone vor Beendigung des Kochvorgangs abschalten, können Sie die Restwärme der Kochzone zum Fortkochen nutzen und dadurch Energie sparen.

Durch das Aktivieren der Funktionssperre konnen Sie den unbefugten Betrieb bzw. Benutzung der Kochzonen verhindern. Auf die Weise wirkt die Sperre auch als Kindersicherung.

Aktivieren der Funktionssperre der Bedieneinheit

• Sie können die Funktionssperre durch Berühren (ca. 3 Sekunden lang) der Sensortaste (B) aktivieren, das Indikatorlämpchen (B1) leuchtet auf.
• Sie können die Funktionssperre aktivieren, wenn das Kochfeld eingeschaltet ist.

Restwärmeanzeigen

• Die Funktionssperre macht die Betätigung aller Sensortasten, außer der Sensortaste zum Abschalten des Hauptschalters (A) und der Sensortaste der Funktionssperre (B) unmöglich.

Abschalten der Funktionssperre

• Sie können die Funktionssperre jederzeit durch Berühren der Sensortaste (B) abschalten, was mit einem kurzen akustischen Signal bestätigt wird. Das Indikatorlampchen oberhalb der Sensortaste erlischt.

Sofort nach Abschalten der bereits Kochzone oder des gesamten Kochfeldes, erscheint auf der Anzeige:

• H die Kochzone ist welt;
• h die Kochzone kühlt ab und ist berührungswarm.

Die Dauer der Restwärmeanzeige wird hinsichtlich der Kochstufe errechnet und ist von der Einschaltdauer der einzelnen Kochzone abhängig.

Wenn das Symbol "H" oder "h" verschwindet, kann die Kochzone unter bestimmen Umständen (Stromausfall, Kochtopf mit weißer Speise auf der Kochzone) noch immer heißt sein. Seien Sie vorsichtig, da Verbrennungsgefahr besteht!

Wenn es bei bereits Kochzonen zu Stromausfall gekommen ist, blinking die Restwärmeanzeige "H" oder "h". Dadurch werden Sie darauf auf fingewiesen, dass die Kochzone noch frei sein kann, abhängig von der Dauer des Stromausfalls.

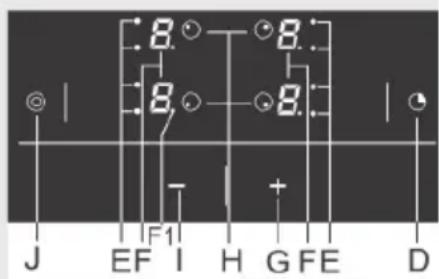

Ankochautomatik

Durch Einschalten dieser Funktion kocht die Kochzone in Abhängigkeit von der gewährten Kochstufe eine bestimmte Zeit lang mit maximaler Kochstufe und schaltet sich danach auf die gewährte Fortkochstufe um. Die Ankochautomatik kann bei jeder Kochzone eingeschaltet werden und darüber für alle Kochstufen, außer für die höchste Kochstufe "9".

Einschalten der Ankochautomatik

• Stellen Sie die Leistungsstufe auf 9 ein.
• Berühren Sie die Sensortaste "+" (G). Auf der Anzeige werden wechselweise die Symbole A und 9 angezeigt.
• Senken Sie die Leistungsstufe auf den Wert der Fortkochstufe.

Auf der Leistungsstufenanzeige erschinen abwechselnd das Symbol A und die gewährte Kochstufe. Wenn die Ankochzeit abgelaufen ist, schaltet sich die Kochzone auf die gewährte Fortkochstufe um, welche nun konstant auf der Anzeige angezeigt wird.

Wenn Sie während des Betriebs der Ankochautomatik an dieser Kochzone die Leistungsstufe ändern, wird die Ankochautomatik ausgeschaltet.

Speise/Art der Zubereitung	Menge Leistungsstufe	Zubereitungs	dauer (in Min.)
Suppe/Aufwärmen	0,5 - 1 l	A7 - 8	4 - 7
Milch/Aufwärmen	0,2 - 0,4 l A1 - 2 4 - 7
Reis/Garen	125g - 250g ca. 300 - 600 ml Wasser	A2 - 3 20 - 25
Salzkartoffeln/Garen von ungeschäften Kartoffeln	750 g - 1,5 kg	A5 - 625 - 38
frisches Gemüse/Garen von geschlossenem Gemüse	0,5 - 1 kg ca. 400 - 600 ml Wasser	A4 - 5 18 - 25

• In der Tabelle sind Beispiele für eine Speisen angegeben, für welche der Einsatz der Ankochautomatik geeignet ist.
  Die angegebenen Werte sind nur Richtwerte und sind von anderen Parametern beim Koch abhängig (z.B. Art und Qualität des Kochgeschirrs, Menge des zum Kochen verwendeten Wassers, usw.).
• Die angegebenen kleineren Mengen gelten für keinere Kochzonen, die größeren gelten für großere Kochzonen.
• Es wurde in zugedeckten Kochtopfen auf den zwei kleineren Kochzonen hinten links, vorne rechts und auf der Zweikreiskochzone vorne links gekocht.

Die Ankochautomatik ist geeignet für...

• Speisen, die bei Beginn des Kochvorgangs kalt waren; diese werden bei hochster Leistungsstufe erhitzt, darauf fortgekocht, ohne dass der Kochvorgang überwacht werden muss (z.B. Zubereitung einer Rindsuppe).

Die Ankochautomatik ist nicht geeignet für...

• Speisen, die geröstet, frittiert oder gedünstet werden und oft gewendet, abgelöscht oder gemischt werden müssen; bei Knödeln oder Teigwaren mit viel Kochflüssigkeit; bei Speisen, die für längerere Zeit im Schnellkochtopf sieden müssen.

Zusätzlicher Heizkreis (abhängig vom Modell)

Einschalten des zusätzlichen Heizkreises

• Sie können den zusätzlichen Heizkreis der gewählten Kochzone durch Drücken der Sensortaste (J) dazuschalten. Das Indikatorlampchen (E) neben der Anzeige leuchtet.
• Zeit können Sie nach Belieben die Kochstufe für beiden Heizkreise einstehen.
• Wenn die Kochzone über einen dritten Heizkreis verfügt, schalten Sie diesen durch aufeinanderfolgende Betätigung des Sensors (J) ein.

Sicherheits-Abschaltvorrichtung

Ausschalten des zusätzlichen Heizkreises

• Wahlen Sie die Kochzone (neben der Leistungsstufenanzeige leuchtet der Dezimalpunkt).
• Sie können den zusätzliche Heizkreis durch erneutes Berühren der Sensortaste (J) der gewährten Kochzone abschalten.

Zur Erhöhung der Betriebssicherheit Ihres Kochfeldes ist jeder einzelné Kochzone mit einem Betriebsdauer-Begrenzer ausgerüstet. Die Betriebsdauer richtig sich damit nach der letzten eingestillten Kochstufe.

Wenn Sie die Kochstufen für längerere Zeit nicht ändern, wird sich die Kochzone nach Ablauf einer bestimmten Zeit (abhängig von der Einstellung der Kochstufe, höhere Einstellung-kürzere Zeit - siehe Tabelle) automatisch abschalten.

Kochstufe 123456789
Maximale Betriebsdauer (in Stunden) 10	5543	2221

Vorübergehende
Unterbrechung des
Kochvorgangs -
STOP&GO
(nicht für Modell CKT845)

Die Funktion STOP&GO erhöht eine vorübergehende Unterbrechung des Kochvorgangs (bei eiligen Verrichtungen), jedoch bleiben alle Einstellungen erhalten.

Aktivierung der Unterbrechung

• Die Unterbrechung des Kochvorgangs wird durch Berühren der Sensortaste STOP&GO (C) (ca. 3 Sekunden lang) aktiviert.
• Oberhalb der Sensortaste leuchtet das Indikatorlampchen (C1) auf.
• Alle Einstellungen werden „eingefroren“, die Kochzonen werden nicht beheizt.

Auf den Anzeigen entscheidt das Wort S t O P.

Deaktivierung der Unterbrechung

• Der Betrieb der Kochzonen wird durch Berühren der Sensortaste STOP&GO (C) (3 Sekunden lang) wieder aufgenommen.
  Das Indikatorlampchen (C1) erlischt.

Wenn Sie die Funktion STOP&GO nicht desaktivieren, schaltet sich das gesamte Kochfeld nach 1 Stunde automatisch ab.

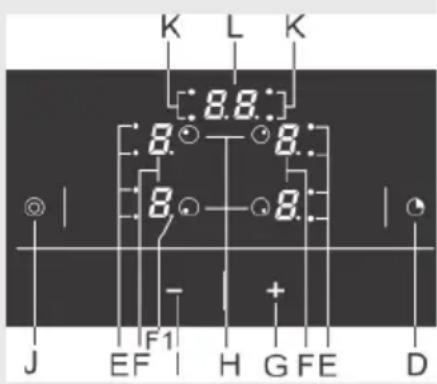

Zeitschaltuhr (Timer) (abhängig vom Modell)

Das Gerät erfolgt die Verwendung von zwei verschiedene Zeitfunktionen:

A Alarmfunktion - Abzahlung der Zeit ohne Abschaltfunktion.
B Abschaltfunktion - Abzahlung der Zeit mit Abschaltfunktion für einzeln Kochzonen.

A Alarmfunktion - Abzahlung der Zeit ohne Abschaltfunktion.

Der Kurzzeitwecker warnt Sie, dass die eingestellte Zeit (ohne Abschaltfunktion) abgelaufen ist. Sie konnen den Kurzzeitwecker bei eingeschaltetem Kochfeld einstellen.

• Durch Berühren der Ein-/Aus-Sensortaste (D) der Zeitschaltuhr/des Kurzzeitweckers. Auf der Stundenanzeige (L) erscheint "00" und der Dezimalpunkt leuchtet (F1).
• Durch Berühren der Sensortasten "+" (G) und "-" (I) innerhalb eines Zeitraums von 1-99 Minuten.
• Nach Ablauf der eingestellten Zeit ertont ein akustischer Alarm, die Kochzone schaltet sich jedoch nicht ab.
• Sie können den Alarm durch Berühren einer beliebigen Sensortaste ausschalten, bzw. schaltet sich der Alarm nach einer gewissen Zeit automatisch aus.
  Die Warnfungtion bleibt auch aktiv, nachdem Sie die Kochzone mit der Taste (A) abgeschaltet haben.

B Abschaltfunktion für einzelne Kochzonen.

Die Zeitschaltuhr erleicht den Kochvorgang durch Einstellung der Betriebsdauer der Kochzonen. Die Vorbedingung fur die Einstellung der Zeitschaltuhr ist die schon eingestellte Leistungsstufe (siehe Kapitel "Einschalten der Kochzonen").

• Durch Berühren der Ein-/Aus-Sensortaste (D) der Zeitschaltuhr/des Kurzzeitweckers. Auf der Stundenanzeige (L) erscheint "00" und der Dezimalpunkt leuchtet (F1). Nach erneutem Berühren der Sensortaste (D) beginnt der zugehörige Dezimalpunkt (K), welche die gewählte Kochzone signalisiert, zu blinken.
• Während der Dezimalpunkt leuchtet, konnen Sie durch Berühren der Sensortasten "+" (G) und "-" (I) die Zeit innerhalb eines Zeitraums von 1-99 Minuten einstellen. Wenn Sie die Sensortaste gedrückt halten, laufen nach einer bestimmten Zeit die Werte schneller durch.
• Nachdem Sie den Wert eingestellt haben, beginnnt die Abzahlung der Zeit. Der zugehörige Dezimalpunkt (K), der die zeitgesteuerte Kochzone kennzeichnet, blinkt.

Sie können die Kochzeit für jeder einzeln Kochzone gesondert einstellen. Wenn Sie mehrere Zeitfunktionen eingestellt haben, wird auf der Anzeige immer die Zeit angezeigt, die zuerst ablaufen wird. Das wird durch das blinkende zugehörige Indikatorlampchen (L) angezeigt.

Änderung der eingestellen Kochzeit

• Sie können die Kochzeit jederzeit während des Betriebs ändern.
• Wahlen Sie durch Berühren der Sensortaste zur Einstellung der Zeitschaltuhr (D) die Zeitanzeige der gewünschten Kochzone. Das zugehörige Indikatorlämpchen (K) blinkt.
• Stellen Sie die neue Kochzeit durch Berühren der Sensortaste "+" oder "-" (G oder I) ein.

Anzeige der Restkochzeit

Wenn Sie mehrere Zeiteinstellungen aktiviert haben, können Sie die restliche Kochzeit durch Berühren der Sensortaste (D) aufrufen.

Abschalten der Zeitschaltuhr

Nach Ablauf der eingestillten Betriebszeit ertont ein akustisches Signal und die Kochzone schaltet sich ab. Auf der Anzeige blinkt der Wert "00". Sie konnen den Alarm durch Berühren einer beliebigen Sensortaste abschalten bzw. schaltet sich dieser nach einer bestimmten Zeit automatisch ab.

Besondere Hinweise und Fehlermeldungen

Wenn Sie die Zeitschaltuhr vor Ablauf der eingestellten Zeit abschalten möchten:

• Wahlen Sie die gewünschte Anzeige der Zeitschaltuhr (siehe Kapitel "Ändern der eingestillten Kochzeit") – die eingestellte Zeit und der dazugehörige Dezimalpunkt, der die Kochzone kennzeichnet, blinken.

• Stellen Sie durch Berühren der Sensortaste "-" (I) den Wert stufenweise auf "00" oder durch gleichzeitiges Berühren der Sensortasten "+" (G) und "-" (I) sofort auf "00".

• Wenn alle Kochstufen auf "00" sind, schaltet sich das Kochfeld nach 10 Sekunden automatisch ab.

• Wenn eine der Sensortasten länger als 10 Sekunden gedrück wird, schaltet sich das Kochfeld ab, ein akustisches Signal ertont und auf der Anzeige erscheint das blinkende Symbol "F".
• Wenn mehrere Sensortasten mit Gegenständen überdeckt sind oder die Herdoberfläche mit Flüssigkeit bedeckt ist, schaltet sich das Kochfeld nach einer gewissen Zeit automatisch ab.
• Wenn die Sensortasten nicht ansprechen, trennen Sie das Gerät für eine Minute vom elektrischen Versorgungsnetz (schrauben Sie die Sicherung hereaus oder schalten Sie die Hauptsicherung ab) und schreiben Sie es danach wieder an das elektrische Versorgungsnetz an und aktivieren Sie den Sensor des Hauptschalters.

Reinigung
Abb.1

Abb. 2

Abb.3

Abb. 4

Abb.5

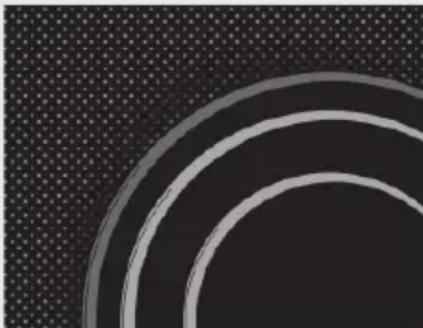

Reinigen Sie die abgekühte Glaskeramikoberfläche nach jeder Gebrauch, da bei jedem zukünftigen Gebrauch)namlich auch diekleinste Verunreinigung auf derheißen Oberflache festbrennen wird. Benutzen Sie zur regelmäßigen Pflege der Glaskeramikoberfläche spezielle Pflegemittel, die auf der Oberfläche einen Schutzfilm bilden und sie vor Verunreinigungen schützen. Wischen Sie vor jeder Benutzung Staub oder andere Fremdkörper von der Glaskeramikoberfläche und vom Topfboden, damit die Glaskeramikplatte nicht zerkratzt wird (Abb. 1).

Vorsicht: Stahlwolle, Reinigungsschwämme und scheuernde Reinigungspulver können die Glaskeramikoberfläche zerkratzen. Ebenso wird die Glaskeramikoberfläche durch Verwendung von aggressiven Spruhmitteln und ungeeigneten oder schlecht durchgeschüttelten fl üssigen Reinigungsmitteln beschädigt (Abb. 1 und 2). Die Signatur kann durch den Gebrauch von aggressiven Reinigungsmitteln oder groben bzw. beschädigten Kochtopfböden beschädigt werden (Abb. 2). Entfernen Sie keinere Verunreinigungen mit einem feuchten weichen Tuch und wischen Sie danach die Oberfläche trocken (Abb. 3). Entfernen Sie Wasserflecken mit einer milden Essiglosung, mit welcher Sie jedoch den Rahmen des Kochfeldes nicht abwischen dürfen (nur be einigen Modellen), weil er dadurch den Glanz verliert.

Verwenden Sie keine aggressiven Spruh- und Kalkenternungsmittel (Abbildung 3). Entfern den Sie stärkere Verunreinigungen mit Spezialreinigern für Glaskeramikoberflächen. Beachten Sie damit die Gebrauchsanweisung des Reinigungsmittelherstellers. Achten Sie darauf, dass Sie nach der Reinigung alle Reinigungsmittelreste gründlich entfernen, weil diese beim Erhitzen die

Glaskeramikoberfläche beschädigen konnen (Abb. 3).

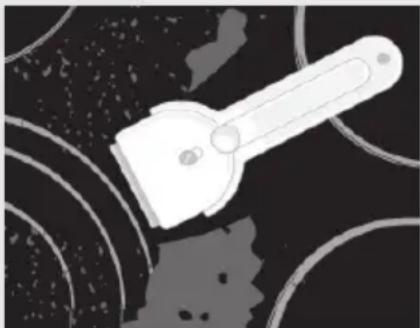

Entfernen Sie hartnäckigen und angebrannten Schmutz mit einem Schaber. Achten Sie daraufuf, dass der Kunststoffgriff des Schabers nicht mit der bereits Kochzone in Berührung kommt (Abbildung 4). Achten Sie daraufuf, dass Sie sich bei der Handhabung des Schabers nicht verletzen!

Zucker und zuckerhaltige Speisen können die

Glaskeramikoberfläche dauerhaft beschädigten (Abb. 5), deswegen ist es notwendig, Zucker und süsse Speisen sofort mit einem Schaber von der Glaskeramikoberfläche zu entfernen, obwohl die Kochzone noch heiß ist (Abb. 4).

Eine ev. Farbänderung der Glaskeramik-Oberfläche hat keinen Einfluss auf die Funktion und Stabilität der Oberfläche. Meistens ist sie die Folge von Speiseresten, die sich festgebrannt haben bzw. kann sie durch Kochtopfböden verursacht werden (z.B. Alu- oder Kupfergeschirr), was sehr schwierig gänzlich zu entfernen ist..

Wichtige Hinweise

• Das Gerätarf nur von einem Fachmann in ein Kühenelement eingebaut und an das elektrische Versorgungsznetz angeschlossen werden.
• Das Furnier bzw. die Beläge des Einbau-Möbelelements müssen mit temperaturbeständigem Kleber (100^) verarbeitet sein, sonst kann es wegen geringer Temperaturbeständigkeit zu Farb- und Formänderungen kommt.
• Das Kochfeld ist zum Einbau in eine Arbeitsplatte geeignet, die auf ein Kühenelement von 600 mm Breite (oder mehr) montiert ist.
• Das Einbau-Kochfeld muss nach Beendigung der Montage Zugang zu den zwei vorderen Befestigungselementen von unten möglichchen.
• Über dem Kochfeld hangende Kuchenelemente müssen so hoch montiert sein, dass sie den Arbeitsablauf nicht behinden.
• Der Abstand zwischen dem Kochfeld und der Dunstabzugshaube muss so groß gewählt werden, wie es in der Montageanweisung der Dunstabzugshaube angegeben ist. Der Mindestabstand beträgt 650~mm .
• Der Mindestabstand zwischen dem Geräterand und dem benachbarten Kühchenhochelement beträgt 40 mm.
• Die Verwendung von Abschlussleisten aus massivem Holz auf der Arbeitsplatte hinter der Kochmulde ist nur dann zulässig, wenn der in den Einbauskizzen angegebene Mindestabstand freigelassen wird.
• Der Mindestabstand zwischen dem Einbau-Kochfeld und der Hinterwand ist auf der Montageskizze gekennzeichnet.

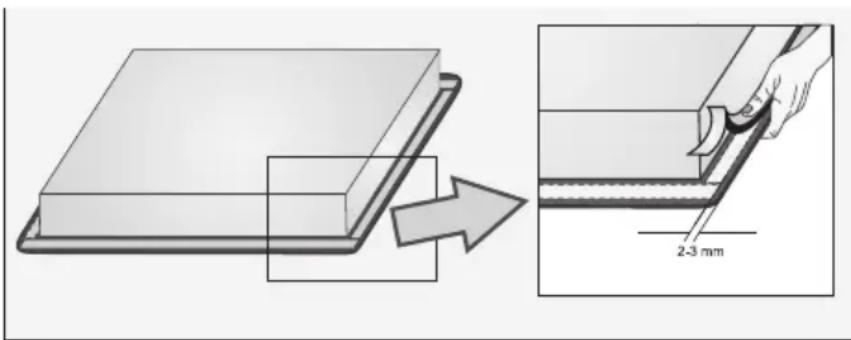

Montage der schaumdichtung

Vor dem Einbau des Geräts in eine Kühenplatte muss auf die Unterseite des Glaskeramik-Kochfeldes eine Schaumdrichtung geklebt werden, welche dem Gerät beigelegt ist (siehe Abb.). Der Einbau des Geräts ohne Schaumdrichtung ist nicht gestattet!

Die Dichtung wird folgendermaßen montiert:

• Schutzfolie von der Dichtung abziehen,
• Dichtung auf die Unterseite der Glaskeramikplatte kleben und während 2 bis 3 mm vom Rand entfernt (siehe Abb.), die Dichtung muss über den kompletten Rand geklebt werden und darüber sich an den Ecken nicht überdecken.
• bei der Montage der Dichtung davon sorgen, dass die Glasoberfläche nicht durch scharfe Gegenstände zerkrazt wird.

BEMERKUNG

Bei einigen Geräten ist die Schaumdichtigung schon vormontiert!

Ausschnittmaße für den Einbau des Kochfeldes

• Das Einbau-Kochfeld kann in Arbeitsplatten der Dicken 30 bis 50 mm eingebaut werden.
• Das unter dem Kochfeld liegende Kuchenelementarfkeine Schublade besitzen. Wenn das Kuchenelement uber eine waagrechte Trennwand verfugt, muss diese mindestens 60 mm von der unteren Flache der Arbeitsplatte entfernt sein. Der Raum zwischen der Trennwand und dem Kochfeld muss leer sein, es durrenfort keine Gegenstände abgelegt werden.
• Auf der Rückseite des Kuchenelements muss über die ganze Breite des Kuchenelements ein Ausschnitt mit einer Mindesthöhe von 175 mm vorhanden sein.

1-Befestigungselement
A - Dünne Arbeitsplatten
2-Schraube
B-Dicke Arbeitsplatten
3-Bohrung
Die Arbeitsplatte muss vollkommen waagrecht montiert werden.
Die Schnittfl ächen der Kuchenplatte müssen fachgerecht abgeschichert werden.
- Legen Sie das Kochfeld in die ausgeschnittene Öffnung und drücken Sie es von oben kräftig auf die Arbeitsplatte.
- Schrauben Sie die beigelegten Befestigungselemente [1] (4x - SVK6...600 mm; 6x - SVK7...750 mm;) mit den beigelegten Schrauben [2] (4x - SVK6...600 mm; 6x - SVK7...750 mm;) an den Boden des Kochfeldes, in die davon vorgesehenen Bohrungen [3].
Zum Verschrauben der Befestigungsklemme)durfen nur Schrauben bis zu einer Langle von 6,5 mm verwendet werden.
- Schlieben Sie das Kochfeld an die elektrische Stromzufuhr an (siehe Anleitung für den Anschluss des Kochfeldes an das elektrische Versorgungsnetz).

Anschluss der Kochmulde an das elektrische Versorgungsnetz

Wichtige Hinweise

• Der Anschlussarf nur von einem autorisierten Elektro-Fachmann durchgefuhrt werden.
  Die Schutzeinrichtung der elektrischen Installation muss den gultigen Vorschriften entsprechen.

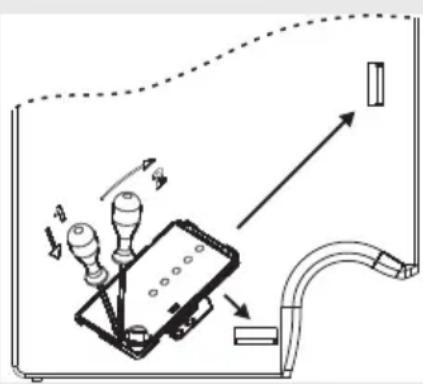

• Die Anschlussklemmen sind nach Entfernung der Klemmenabdeckung zugänglich.
• Überprüfen Sie vor dem Anschluss, ob die auf dem Typenschild angegebene Spannung mit der tatsächlichen Netzspannung übereinstimmt.
• Das Typenschild mit allen Daten befindet sich auf der unteren Seite der Kochmulde.
• Installationsseitig ist eine Trennvorrichtung anzubringen, die das Gerät in allen Polen vom Netz trennt. In geöffneter Stellung muss der Abstand zwischen den Polen mindestens 3mm betragen. Als Trennvorrichtung sind Sicherungen, LS-Schalter, usw. geeignet.
• Beim Anschluss des Geräts unbedingt die Stromleistung der Installation und der Sicherungen berücksichtigten.
• Wegen Brandgefahr dürfen Einbaugeräte nur an einer Seiteiben einem Kuchenhochschrank, der höher als das Gerät selbst ist, eingebaut werden. Auf der anderen Geräteseite darf ein Kuchenelement von gleicher Höhe aufgestellt werden.
• Stromfuhrende und isolierte Teile müssen nach dem Einbau vor dem Berühren geschützt sein.

ACHTUNG!

• Vor jedem Eingriff sicherstellen, dass das Gerät stromlos geschaltet ist. Der Anschluss an das elektrische Versorgungsnetz muss gemäß dem beiliegenden Schaltbild durchgeführt werden. Den Schutzleiter (PE) an die mit dem Erdungszeichen markierte Anschlussklemme anschließen.
• Das Anschlusskabel unbedingt durch eine Zugentlastungsklemme führen, die das Kabel vor dem Herausziehen schützt.
• Schalten Sie nach dem Anschluss des Kochfeldes für ca. 3 Min. alle Kochzonen ein und überprüfen Sie das Gerät auf einwandfrei Funktion.

Anschluss-Schema:

• Wegen eines unsachgemäß durchgeführten Anschlusses können Geräteile beschädigt werden. In solchen Fällen verlieren Sie den Garantieanspruch!
• Überprüfen Sie vor dem Anschluss des Geräts, ob die Spannung, die auf dem Typenschild angegeben ist, mit der tatsächlichen Netzspannung übereinstimmt. Die Anschluss-Spannung (230 V gegen N) muss von einem Fachmann mit einem Messinstrument überprüft werden!
• Das Anschlusskabel auf der Hinterwand des Geräts muss so verlegt werden, dass es die Hinterseite des Kochfeldes nicht berührt, weil sich diese während des Betriebs stark erwartet.

BEMERKUNG:

Die Verbindungsbrücken sind auf der damitVBoreiteten Stelle in der Klemme abgelegt. Die Schrauben der Anschlasse sind schon gelost, deswegen muss man sie nicht aufschauben. Beim Schrauben hort man ein leises "Klick", was bedeutet, dass die Schraube bis zum Anschlag festgezogen werden muss.

Es können folgende elektrische Anschlusskabel verwendet werden:

• gummiisolierte Anschlusskabel vom Typ H05 RR-F 4 x1,5 mit gelb/grünem Schutzleiter,
• PVC-isolierte Anschlusskabel vom Typ H05 VV-F 4x1,5 mit gelb-grunem Schutzleiter, andere gleichwertige oder bessere Kabel.

Technische Daten

Typenschild

A Seriennummer
B Codenummer
C Modell
D Typ
E Warenzeichen
F Technische Daten
G Zeichen fur Konformitat

WIR BEHALTEN UNS DAS RECHT ZU ÄNDERUNGEN VOR, DIE AUF DIE FUNKTIONALITÄT DES GERÄTS KEINEN EINFLUSS NEHMEN.

Dear customer!

En cas de contact avec le service après-vente, ayez auprès de vous le code de production (PCODE) et le numero complet de l'article (ITEMNR). Halten Sie den Produktionscode (PCODE) und die vollständige Itemnummer (ITEMNR) bereit, wenn Sie mit der Kundendienstabteilung Kontakt aufnehmen. When contacting the service department, have the production code (PCODE) and complete item number (ITEMNR) to hand.

Adressen en telefoonnummers van de serviceorganisatie vindt u op de garantiekaart. Les adresses et les numeros de téléphone du service après-vente se trouvent sur la carte de garantie. Adressen und Telefonnummern der Kundendienstorganisation finden Sie auf der Garantiekarte. You will find the addresses and phone numbers of the service organisation on the guarantee card.
