GEBRUIKSAANWIJZING IK3072 Pelgrim

IK3072 ---NL 4 NL Handleiding NL 3 - NL 19 FR Manual FR 3 - FR 19 DE Manual DE 3 - DE 19 EN Manual EN 3 - EN 19 Gebruikte pictogrammen - Pictogrammes utilisés - Verwendete Piktogramme - Pictograms used Belangrijk om te weten - Important à savoir - Wichtig zu wissen - Important information Handig om te weten - Bon à savoir - Wissenswertes - Nice to knowNL 3 INHOUDSOPGAVE Uw inductiekookplaat Inleiding 4 Beschrijving 5 Bedieningspaneel 5 Veiligheid Temperatuurbeveiliging 6 Kookduurbegrenzer 6 Vermogensbegrenzer 6 Voor het eerste gebruik Gebruik van de aanraaktoetsen en de schuifregelaar 7 Inductiegeluiden 7 Geschikte pannen 7 Pandetectie 8 Vermogen instellen 8 Kookinstellingen 9 Bediening Inschakelen en vermogen instellen 10 Boostfunctie 10 Klaar met koken 10 Pandetectiesymbool 11 Bridge-inductiekookzones koppelen 11 Timerbediening 12 Vergrendelfunctie 12 Kinderslot 13 Pauzefunctie 13 Onderhoud Reiniging 14 Problemen oplossen Algemeen 15 Probleemoplossingstabel 15 Technische specificaties Informatie volgens verordening (EU) 66/2014 18 Milieuaspecten Verpakking en apparaat afdanken 19NL 4 Inleiding Gefeliciteerd met uw keuze voor dit toestel. In het ontwerp van dit product heeft eenvoudige bediening en optimale gebruiksvriendelijkheid centraal gestaan. In deze handleiding leest u hoe u dit toestel het best kunt gebruiken. Naast informatie over de bediening, vindt u hier ook achtergrondinformatie die u tijdens het gebruik van het toestel van pas kan komen. Lees eerst de separate veiligheidsinstructies voordat u het toestel gebruikt. Lees deze handleiding door voordat u het toestel in gebruik neemt, en berg de handleiding daarna veilig op voor toekomstig gebruik. Deze handleiding dient als referentie voor de servicedienst. Plak het typeplaatje in het daarvoor bestemde kader, achter op de handleiding. Het typeplaatje bevat alle informatie die de servicedienst nodig heeft om adequaat op uw vragen te reageren. De installatie-instructies worden afzonderlijk meegeleverd. Veel kookplezier! Op onze website kunt u de meest recente versie van de gebruiksaanwijzing vinden. UW INDUCTIEKOOKPLAATNL 5 Beschrijving

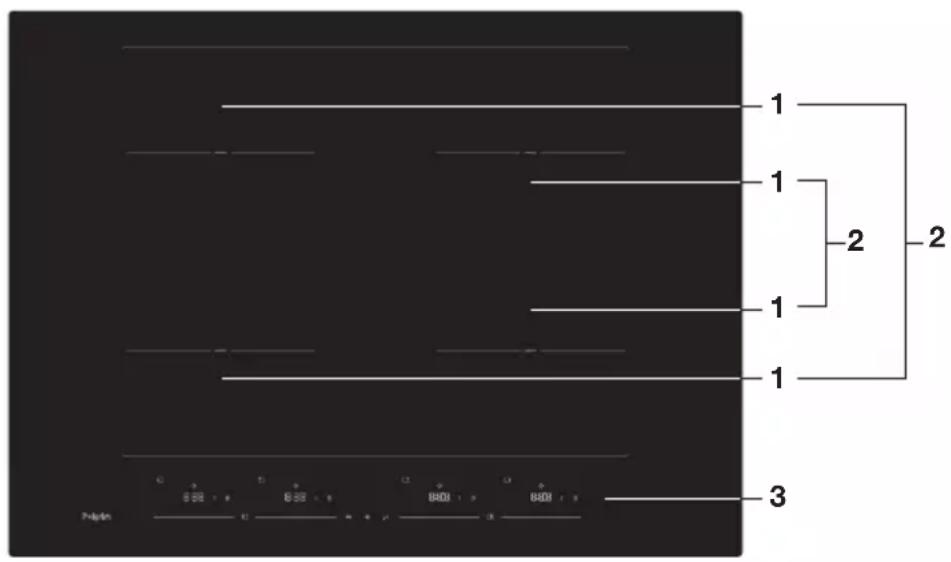

2. Bridge-inductiekookzone (3,0 kW/3,7 kW boost)

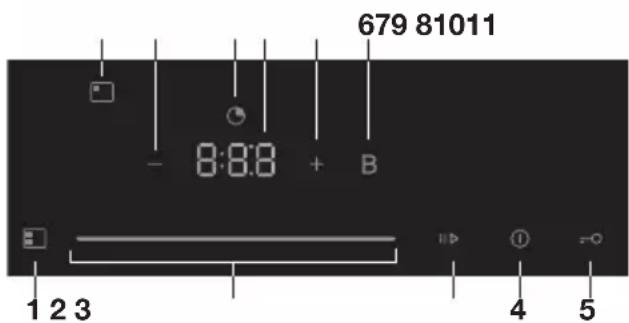

1. Bridge inductiekookzone selectietoets

UW INDUCTIEKOOKPLAAT Display Beschrijving Kookplaat staat stand-by

Vermogensniveau van een kookzone Boost Pandetectiesymbool Pauzesymbool Restwarmtesymbolen Vergrendelsymbool Ingestelde timerNL 6 Lees eerst de afzonderlijke veiligheidsinstructies voordat u het apparaat in gebruik neemt! Temperatuurbeveiliging Een sensor controleert continu de temperatuur van bepaalde onderdelen van de kookplaat. Elke kookzone is voorzien van een sensor die continu de temperatuur van de bodem van de pan controleert om risico op oververhitting te voorkomen wanneer een pan droogkookt. Bij een te hoge temperatuur wordt het vermogen van de kookplaat automatisch verlaagd of wordt de kookplaat automatisch uitgeschakeld. Kookduurbegrenzer De kookduurbegrenzer is een veiligheidsfunctie van uw kookplaat. Deze wordt geactiveerd als u vergeet de kookplaat uit te schakelen. Afhankelijk van de gekozen instelling wordt de kookduur als volgt begrensd: Kookstand Maximale gebruikstijd (in uren)

• Na 5 minuten wordt het vermogen verlaagd naar de oorspronkelijke stand.

• Als de oorspronkelijke stand gelijk is aan 0, dan wordt het vermogen verlaagd naar stand 9. Vermogensbegrenzer Twee kookzones die achter elkaar liggen beïnvloeden elkaar. Wanneer deze kookzones tegelijk ingeschakeld zijn, wordt het vermogen automatisch verdeeld. Tot stand 9 is er geen beperking. Wanneer de boostfunctie wordt gekozen, wordt de andere kookzone automatisch op stand 8 gezet. VEILIGHEIDNL 7

VOOR HET EERSTE GEBRUIK

Gebruik van de aanraaktoetsen en de schuifregelaar Plaats uw vingertop plat op een toets of op de schuifregelaar voor het beste resultaat. U hoeft geen druk uit te voeren. De aanraaktoetsen reageren alleen op lichte druk van een vingertop. Bedien de toetsen niet met andere objecten. Inductiegeluiden Een tikkend geluid Dit wordt veroorzaakt door de vermogensbegrenzer op de linker- en rechterzones. Ook bij lagere kookstanden kunt u een tikkend geluid horen. Pannen maken geluid Pannen kunnen tijdens het koken geluid maken. Dit wordt veroorzaakt door de energie die van de kookplaat naar de pan stroomt. Bij hoge niveaus is dit bij sommige pannen een heel normaal verschijnsel. Dit is niet schadelijk voor de pannen of de kookplaat. De ventilator maakt geluid Het toestel is voorzien van een ventilator om de levensduur van de elektronica te verlengen. Als u het toestel intensief gebruikt, wordt de ventilator ingeschakeld om het toestel te koelen en hoort u een zoemend geluid. De ventilator blijft nog enkele minuten doorwerken nadat de kookplaat is uitgeschakeld. Geschikte pannen Voor inductiekoken moet een pan een dikke vlakke bodem hebben (minimaal 2,25 mm). Gebruik pannen van magnetisch materiaal of pannen met een sandwichbodem. Andere pannen leveren lagere prestaties. Pannen van koper, aluminium of keramisch materiaal zijn niet geschikt. Gebruik alleen pannen met een vlakke bodem. Een holle of bolle bodem kan de werking van de droogkookbeveiliging belemmeren; het toestel kan dan te warm worden. Dit kan tot schade leiden. Schade, ontstaan door het gebruik van ongeschikte pannen of droogkoken, valt buiten de garantie. Pannen die op een gaskookplaat zijn gebruikt, zijn niet meer geschikt voor inductiekoken. Wees voorzichtig met dunne plaatstaal geëmailleerde pannen! Het emaille kan beschadigen op een hoge stand wanneer de pan te droog is. Door te hoge vermogensstanden kan de panbodem gemakkelijk kromtrekken.NL 8

• De minimale diameter van de panbodem: ▷ 100 mm voor een kookzone ø 180 mm. ▷ 210 mm voor een gekoppelde kookzone.

• U bereikt het beste resultaat met een pan van dezelfde diameter als de kookzone. Als de pan te klein is, wordt de kookzone niet ingeschakeld. Let op Zandkorreltjes kunnen krasjes veroorzaken die niet meer te verwijderen zijn. Zet daarom alleen pannen met een schone bodem op de kookplaat. Wij adviseren om pannen op te tillen en niet te verschuiven over de kookplaat. Pandetectie

• Als de kookplaat, na het instellen van het vermogen, geen (ijzerhoudende) pan detecteert, gaat het symbool voor pandetectie op het display knipperen. De kookzone schakelt na 1 minuut uit.

• Haalt u tijdens het koken een pan van de kookzone af, dan verschijnt het pandetectie- symbool. De kookzone schakelt uit. Het symbool verdwijnt als u de pan weer terug plaatst. De kookzone schakelt weer in met het eerder ingestelde vermogensniveau. Vermogen instellen De kookzones hebben 10 vermogenniveaus (0-9) en een boostniveau (P). Stel het vermogen in door de regelaar aan te raken. Bij de eerste aanraking wordt het niveau ingesteld op het deel van de regelaar dat u aanraakt. Door over de regelaar te vegen, verandert u de instelling. De stand wordt hoger wanneer u naar rechts schuift. De stand wordt lager wanneer u naar links schuift. Als u uw vinger van de regelaar haalt, begint de kookzone op de ingestelde stand te verwarmen. Boostfunctie U kunt de boostfunctie gebruiken om max. 5 minuten op de hoogste kookstand te koken. Na 5 minuten wordt het vermogen verlaagd naar de oorspronkelijke stand. Als de oorspronkelijke stand gelijk is aan 0, dan wordt het vermogen verlaagd naar stand 9. Bij gebruik van boostfunctie kan de voor-/achterliggende zone maximaal op stand 8.NL 9 Kookinstellingen Aangezien de instellingen afhankelijk zijn van de hoeveelheid en samenstelling van het gerecht in de pan, geldt de onderstaande tabel alleen als richtlijn. Gebruik de boost-instelling voor:

• snel aan de kook brengen van voedsel of vloeistof; Gebruik instelling 9 voor:

• aanbraden van vlees;

• bakken van omeletten;

• bakken van gekookte aardappelen;

• frituren van voedsel. Gebruik instelling 7 en 8 voor:

• bakken van dikke pannenkoeken;

• bakken van dikke lappen gepaneerd vlees;

• bakken van bacon (vet);

• koken van rauwe aardappelen;

• bakken van wentelteefjes;

• bakken van gepaneerde vis;

• doorkoken van pasta;

• bakken van dunne (gepaneerde) lappen vlees. Gebruik instelling 4-6 voor:

• doorkoken van grote hoeveelheden;

• ontdooien van harde groenten;

• bakken van dikke lappen gepaneerd vlees. Gebruik instelling 1-3 voor:

• zacht koken van groenten;

Lees het hoofdstuk ‘Voor het eerste gebruik’ zorgvuldig door voordat u begint met koken. Dit voorkomt onjuist gebruik van de kookplaat. Inschakelen en vermogen instellen Zorg ervoor dat de onderzijde van de pan en het oppervlak van de kookzone schoon en droog zijn.

1. Plaats een pan op het midden van een kookzone.

2. Druk op de aan-/uittoets totdat u een geluidssignaal hoort.

▷ Op alle kookzonedisplays verschijnt een ‘-’.

3. Gebruik de schuifregelaar van de betreffende kookzone om de gewenste stand in te stellen.

▷ De kookzone start automatisch op het ingestelde niveau. ▷ Stel een hoger of lager vermogen in door de schuifregelaar te gebruiken. De kookplaat gaat uit als er binnen 1 minuut geen instelling wordt gedaan of een functie wordt gekozen. Boostfunctie U kunt de boostfunctie gebruiken om max. 5 minuten op de hoogste kookstand te koken.

1. Raak de boosttoets aan om de boostfunctie te selecteren.

▷ Op het display verschijnt een animatie (‘--’ verplaatsen zich in de display). ▷ Na 5 minuten wordt het vermogen verlaagd naar de oorspronkelijke stand. Als de oorspronkelijke stand gelijk is aan 0, dan wordt het vermogen verlaagd naar stand 9. Raak de schuifregelaar aan om de boostfunctie voortijdig te stoppen. Bij gebruik van boostfunctie kan de voor-/achterliggende zone maximaal op stand 8. Klaar met koken

1. Zet het vermogensniveau op ‘0’ om de kookzone uit te schakelen.

▷ Na 3 seconden verschijnt ‘-’ in de display.

2. Schakel de inductiekookplaat uit door op de aan-/uittoets te drukken totdat u een

geluidssignaal hoort. Het symbool H (heet) of h (minder heet) wordt weergegeven op het display van de kookzone, als die te heet is om te worden aangeraakt. Het symbool verdwijnt BEDIENINGNL 11 wanneer het oppervlak is afgekoeld tot een veilige temperatuur. U kunt ook energie besparen door een nog hete kookzone te gebruiken om andere pannen te verwarmen. Als alle kookzones ingesteld zijn op ‘0’ en er geen verdere handeling wordt uitgevoerd, schakelt de kookplaat na 1 minuut automatisch uit. Pandetectiesymbool Wanneer het symbool voor pandetectie knippert op het display:

• hebt u de pan niet op de juiste kookzone geplaatst;

• is de gebruikte pan niet geschikt voor inductiekoken;

• is de pan te klein of niet goed op de kookzone geplaatst. ▷ De kookzone werkt niet totdat er een geschikte pan op de kookzone is geplaatst. Bridge-inductiekookzones koppelen De Bridge inductie zones kunnen aan elkaar gekoppeld worden. Hierdoor ontstaat één grote zone die bijvoorbeeld kan worden gebruikt voor de grillplaat of een grote vispan op hetzelfde vermogen. De pan moet groot genoeg zijn om het midden van de voorste en achterste kookzone te bedekken (> 210 mm). Bridge-inductiekookzones koppelen

1. Plaats een pan op het midden van beide bridge-inductiekookzones.

2. Druk circa 1 seconde op de aan-/uittoets totdat u een geluidssignaal hoort.

3. Druk op een bridge inductiekookzone selectietoets.

▷ Op beide kookzonedisplays verschijnt een ‘9’.

4. Gebruik een schuifregelaar om het gewenste vermogen in te stellen voor de gekoppelde

kookzones, of druk op één van de boosttoetsen om boost in te schakelen voor de gehele bridge-inductiekookzone. ▷ De stand verschijnt op beide displays. ▷ De kookzone start automatisch op het ingestelde niveau. ▷ Stel een hoger of lager vermogen in door de schuifregelaar te gebruiken. Bridge-inductiekookzones ontkoppelen

1. Druk op de bridge inductiekookzone selectietoets.

▷ Op beide displays is de vermogensstand te zien. ▷ Het vermogen kan nu weer voor beide kookzones apart worden ingesteld.

2. Zet het vermogensniveau van beide kookzones op ‘0’ om de kookzones uit te schakelen.

BEDIENINGNL 12 Timerbediening De timer is gekoppeld aan een actieve kookzone. Nadat de ingestelde tijd is verstreken, wordt de kookzone automatisch uitgeschakeld. De in te stellen tijdsduur hangt af van de gekozen kookstand. Kookstand Maximaal in te stellen tijdsduur (in uren) 1 en 2 8 3 en 4 4 5 en 6 3 7 en 8 2 9 1:30 Raak de ‘-’ of ‘+’ toets van de timer aan om in stappen van 1 minuut te verlagen of te verhogen. Houd de ‘-’ of ‘+’ toets van de timer ingedrukt om in stappen van 10 minuten te verlagen of te verhogen.

1. Raak de ‘-’ of ‘+’ toets van de timer aan om de timer in te schakelen.

▷ In de display verschijnt ‘0:01’.

2. Stel een tijd in met de ‘-’ of ‘+’ toets van de timer.

▷ Wanneer de tijd is ingesteld, begint de timer direct met aftellen. ▷ Op het display wordt de resterende tijd weergegeven. ▷ De geselecteerde kookzone wordt automatisch uitgeschakeld zodra de ingestelde tijd is verstreken. Stel de tijd in op ‘0.00’ om voortijdig de timer uit te schakelen. Vergrendelfunctie Door de vergrendelfunctie te activeren, kunt u de toetsen vergrendelen tijdens het gebruik van de kookplaat. Alleen de aan-/uittoets en de vergrendeltoets zijn actief. De kookplaat is ingeschakeld en in werking.

1. Druk circa 3 seconden op de vergrendeltoets.

▷ Op alle displays verschijnt even ‘Lo’. U hoort een lang geluidssignaal. ▷ De vergrendelfunctie is geactiveerd. ▷ Bij elke aanraking van een toets hoort u twee korte geluidssignalen en ‘Lo’ verschijnt even op alle displays. BEDIENINGNL 13

2. Druk weer circa 3 seconden op de vergrendeltoets.

▷ In alle displays verdwijnt ‘Lo’. U hoort een lang geluidssignaal. ▷ De vergrendelfunctie is gedeactiveerd. Kinderslot Gebruik deze functie om ongewenst inschakelen van de kookplaat te voorkomen. De kookplaat is uitgeschakeld.

1. Druk circa 3 seconden op de vergrendeltoets.

▷ Op alle displays verschijnt even ‘Lo’. U hoort een lang geluidssignaal. ▷ Het kinderslot is geactiveerd.

2. Bij het opnieuw inschakelen van de kookplaat is het kinderslot actief.

▷ Op alle displays verschijnt even ‘Lo’.

3. Druk weer circa 3 seconden op de vergrendeltoets.

▷ In alle displays verdwijnt ‘Lo’. U hoort een lang geluidssignaal. ▷ Het kinderslot is gedeactiveerd. Pauzefunctie U kunt het koken pauzeren (max. 10 minuten) in plaats van de kookplaat uit te zetten. Ingeschakelde kookzones gaan automatisch naar stand 2 en timers worden gepauzeerd. De kookplaat gaat uit als de pauzefunctie niet binnen 10 minuten wordt uitgeschakeld.

1. Raak de pauzetoets aan.

▷ In alle displays verschijnt het pauzesymbool. ▷ De kookplaat staat nu in de pauzestand. ▷ Alleen de aan-/uittoets en de pauzetoets zijn actief.

2. Raak nogmaals de pauzetoets aan om de pauzefunctie uit te schakelen.

▷ Het kookproces en de timers worden weer hervat. BEDIENINGNL 14 Reiniging Dagelijkse reiniging

• Hoewel overgekookt voedsel niet kan inbranden in het glas, verdient het aanbeveling de kookplaat direct na gebruik schoon te maken.

• Voor de dagelijkse reiniging kunt u het best een vochtige doek met een mild reinigingsmiddel gebruiken.

• Maak de glasplaat droog met een stuk keukenpapier of met een droge handdoek. Hardnekkige vlekken

• Ook hardnekkige vlekken zijn te verwijderen met een mild reinigingsmiddel, bijvoorbeeld afwasmiddel.

• Verwijder watervlekken en kalkaanslag met azijn.

• Metaalsporen (ontstaan door schuiven van pannen) zijn vaak lastig te verwijderen. Hiervoor zijn speciale producten verkrijgbaar.

• Verwijder voedselresten met een glasschraper. Ook gesmolten kunststof en suiker kunt u het beste verwijderen met een glasschraper. Nooit gebruiken!

• Gebruik nooit schuurmiddelen. Deze laten krassen achter waarin vuil en kalkaanslag zich kunnen ophopen.

• Gebruik nooit scherpe voorwerpen zoals staalwol of schuursponsjes. ONDERHOUDNL 15 Algemeen Schakel de kookplaat onmiddellijk uit als u een barst in het glas ziet (hoe klein ook). Haal de stekker uit het stopcontact of zet de (automatische) zekering(en) in de meterkast uit. Bij een permanente aansluiting zet u de stroomtoevoer op nul. Neem contact op met de serviceafdeling. Probleemoplossingstabel Als het toestel niet naar behoren werkt, betekent dit niet altijd dat het defect is. Probeer het probleem eerst zelf op te lossen door de onderstaande punten na te lopen. U kunt voor meer informatie ook terecht op de website. Symptoom Mogelijke oorzaak Oplossing Het display gaat branden wanneer de kookplaat de eerste keer wordt ingeschakeld. Dit is de normale opstartroutine. Normale werking. De ventilator blijft nog enkele minuten doorwerken nadat de kookplaat is uitgeschakeld. De kookplaat koelt af. Normale werking. In het begin is het mogelijk dat u een lichte geur ruikt. Het nieuwe toestel wordt opgewarmd. Dit is normaal en verdwijnt nadat het toestel een aantal keer is gebruikt. Ventileer de keuken. De pannen maken geluid tijdens het koken. Dit wordt veroorzaakt door de energie die van de kookplaat naar de pan stroomt. Bij hoge instellingen is dit bij bepaalde pannen een heel normaal verschijnsel. Dit is niet schadelijk voor de pannen of de kookplaat. U hebt een kookzone ingeschakeld maar het display toont

De gebruikte pan is niet geschikt voor inductiekoken of heeft een te kleine diameter. Gebruik een geschikte pan. Er staat geen (geschikte) pan op de kookzone. Een kookzone stopt plotseling en u hoort een signaal. De vooraf ingestelde tijd is verstreken. Normale werking. De kookplaat werkt niet en er verschijnt niets op het display. Er is geen stroom vanwege een defecte kabel of defecte aansluiting. Controleer de zekeringen en de elektriciteitsschakelaar (bij een vaste aansluiting). Bij het inschakelen van de kookplaat slaat er een stop door. Foutieve elektrische aansluiting. Laat de elektrische aansluiting controleren. In alle displays wordt symbool Lo weergegeven. De vergrendelfunctie is actief. Deactiveer de vergrendelfunctie. PROBLEMEN OPLOSSENNL 16 Symptoom Mogelijke oorzaak Oplossing De bediening reageert slecht. Er kan een dun laagje water op de kookplaat of op een vinger zijn waardoor de bediening slecht reageert. Zorg dat de kookplaat en/of vinger schoon is. Foutcodes tijdens het gebruik van het toestel Foutcode Probleem Oplossing E1 Storing temperatuursensor - open circuit. Neem contact op met de servicedienst.E2 Storing temperatuursensor - kortsluiting. E7 Storing temperatuursensor. C1 Hoge temperatuur van de sensor van de kookplaat. Laat het toestel afkoelen. Schakel de kookplaat daarna weer in. E3 Storing temperatuursensor. Neem contact op met de servicedienst. E4 Storing temperatuursensor. C2 Een te hoge interne temperatuur. Laat het toestel afkoelen. Schakel de kookplaat daarna weer in. EL Voedingsspanning is lager dan de nominale spanning. Controleer de elektrische aansluiting. EH Voedingsspanning is hoger dan de nominale spanning. EU Communicatiefout in de kookplaat. Reset het toestel door de elektrische aansluiting kortstondig te verbreken. Helpt dit niet, neem dan contact op met de servicedienst. PROBLEMEN OPLOSSENNL 17 Specifieke storingen en oplossingen Storing Probleem Oplossing A Oplossing B De LED’s branden niet als het apparaat wordt aangesloten. Er is geen stroom vanwege een defecte kabel of defecte aansluiting. Controleer of de stekker stevig in het stopcontact zit en of het stopcontact werkt. Reset het toestel door de elektrische aansluiting kortstondig te verbreken. Helpt dit niet, neem dan contact op met de servicedienst. Sommige toetsen werken niet en de LED’s doen vreemd. De printplaat van de bediening is stuk. De indicatie van de kookzone brandt, maar de kookzone wordt niet warm. Te hoge temperatuur van de kookplaat. De omgevingstemperatuur kan te hoog zijn. De luchtinlaat of luchtopening kan geblokkeerd zijn. De ventilator werkt niet goed. Controleer of de ventilator soepel draait. Een kookzone stopt plotseling en het display toont

Te hoge temperatuur van de kookplaat. Laat de kookplaat afkoelen. Schakel de kookplaat daarna weer in. Neem bij andere problemen contact op met de servicedienst. PROBLEMEN OPLOSSENNL 18 TECHNISCHE SPECIFICATIES Informatie volgens verordening (EU) 66/2014 Metingen volgens EN60350-2 Modelaanduiding IK3062

Type kookplaat Inductiekookplaat Aantal elektrische kookzones en/of kookgebieden 4 Verwarmingstechnologie Kookzones/ gebieden op basis van inductie Voor ronde elektrische kookzones: de diameter van het bruikbare oppervlak per elektrisch verwarmde kookzone

Energieverbruik per kookzone of kookgebied berekend per kg (EC elektrische kookplaat ) in Wh/kg 173,1 194,0 188,3 187,5 Energieverbruik voor de kookplaat berekend per kg (EC elektrische kookplaat

in Wh/kg 185,7NL 19 MILIEUASPECTEN Verpakking en apparaat afdanken Bij de productie van dit apparaat is gebruik gemaakt van duurzame materialen. Dit apparaat moet aan het einde van zijn levenscyclus op verantwoorde wijze worden afgedankt. De overheid kan u hierover informatie verstrekken. De verpakking van het apparaat is recyclebaar. Mogelijk zijn de volgende materialen gebruikt:
