GEBRUIKSAANWIJZING GK299RVSA Pelgrim

Handleiding Inbouwgaskookplaat

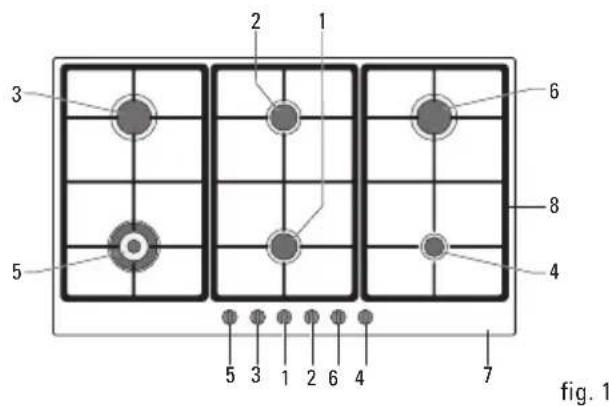

1. bedieningsknop voor normaalbrander 1
2. bedieningsknop voor normaalbrander 2
3. bedieningsknop voor sterkbrander 3
4. bedieningsknop voor sudderbrander 4
5. bedieningsknop voor wokbrander 5
6. bedieningsknop voor sterkbrander 6
7. vangschaal
8. pandrager

Knopaanduiding:

0 dicht

grote vlam

kleine vlam

Technische gegevens

Kookplaattype GK 299
Elektrisch:
3-aderig aansluitsnoer ■
Aansluiting 230 V - 50Hz ■
Vonkonsteking geïntegreerd in knoppen ■
Gas:
Aansluiting G1/2” ■
Aansluitwaarde kW 14

Nominale belasting van de branders: Spuitstukboring van de branders

G 25/25 mbar G 20/20 mbar
Sterk: 3,0 kW 1,32 mm 1,29 mm
Normaal:	1,75 kW		1,02 mm 1,01 mm
Sudder:	1,0 kW		0,80 mm 0,77 mm
Wokbrander:	3,5 kW		0,65/1,26 mm	0,63/1,21 mm

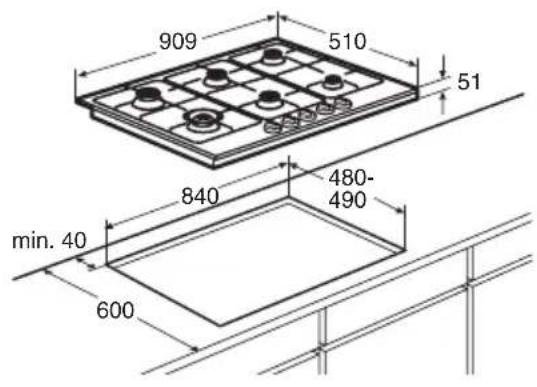

Afmeting toestel (bxdxh in mm): Afmeting nis (bxd in mm):

909x510x51

840x480-490

Introductie

Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van alle mogelijkheden die dit toestel u biedt. U vindt informatie voor uw veiligheid en over het onderhoud van het toestel. Verder vindt u milieutips en aanwijzingen om energie te besparen.

Bewaar deze handleiding. Een eventueel volgende gebruiker van dit toestel kan daar zijn voordeel mee doen.

Veel kookplezier!

Inhoud

■ Veiligheid.... 2

Vóór het eerste gebruik 2

Waarop u moet letten 2

Bediening.... 3

Ontsteking 3

Bediening wokbrander 3

■ Toepassing.... 3

Pannen 3

■ Onderhoud 4

Reinigen 4

Installatie.... 4 - 5

■ Montage.... 5

Dit toestel voldoet aan de voorschriften van de richtlijn 89/336/EEG inzake elektromagnetische compatibiliteit.

Afvoe ren ver pak king en toe stel

De ver pak king van het toe stel is recy cle baar. Gebruikt zijn:

- kar ton

– poly-ethy leen folie (PE)

- CFK-vrij poly sty reen (PS-hard-schuim)

– polypropyleen banden om de doos

Deze mate ri a len op ver ant woor de wijze en con form de overheidsbepa lin gen afvoe ren.

De overheid kan u ook infor ma tie ver schaf fen over het op ver ant woor de wijze afvoe ren van afge dank te huis hou de lijke appa ra ten.

Vóór het eerste gebruik

• Dit toestel mag alleen door een erkend gas-technisch installateur aangesloten worden.
  Bij reparatie of schoonmaakbeurten moet het toestel afgesloten worden van stroom en gas. Neem de stekker uit de contactdoos of draai de schakelaar in de meterkast op nul. Draai de gaskraan in de toevoerleiding dicht.
• Dit kooktoestel is ontworpen voor huishoudelijk gebruik. Gebruik het alleen voor het bereiden van gerechten.
  Bij koken en braden wordt de kookplaat heet. Let op als er kinderen in de buurt zijn.
  Vet en olie zijn bij oververhitting ontvlambaar. Blijf in de buurt tijdens het bereiden van gerechten.
• Gebruik het toestel niet voor het verwarmen van de keuken. Er ontstaat dan een vochtige atmosfeer.
  Bij het gebruik van gas-kookapparatuur ontstaat warmte en vocht in de ruimte waar het toestel is geplaatst. Let op dat de ruimte voldoende is geventileerd: houd natuurlijke ventilatie-openingen open of installeer een mechanische ventilator (wasemkap). Bij langdurig gebruik van de kookplaat kan extra ventilatie noodzakelijk zijn, bijvoorbeeld een open raam of een hogere stand van de ventilator (wasemkap).

Waar u op moet letten

Direct schoonmaken

Overgekookte voedselresten direct verwijderen, met name van rode kool, appelmoes en rabarber. Wanneer ze lang op email of roestvrijstaal inwerken kan dit tot verkleuring leiden.

Inbranden email

De pandrager wordt door de kookbrander zeer sterk verhit, waardoor na verloop van tijd het email op de dragerpunt kan inbranden. Dit is niet te voorkomen en valt dan ook niet onder de garantie.

Branderdoppen

- Controleer regelmatig of de branderdoppen juist op de branderkelken liggen; onjuiste positionering kan slechte ontsteking, ongunstige verbranding of beschadiging van de doppen tot gevolg hebben.

Ontsteking

Druk de knop van de te ontsteken brander in, draai hem linksom tot stand ★Er springen dan vonken over op de brander, die nu vanzelf ontsteekt. Mocht de brander na herhaalde pogingen niet ontsteken, controleer dan of de branderdop goed op z'n plaats ligt.

Hierna kan de vlam traploos ingesteld worden tussen groot en klein.

De wokbrander is bij uitstek geschikt voor het "wokken" en het braden en bakken van vlees. Daarnaast kunt u op deze brander grote hoeveelheden koken of blancheren.

Voor het sudderen of bereiden van sausen is de wokbrander minder geschikt, vanwege het hoge vermogen van de brander.

Vlambeveiliging

De vlambeveiliging zorgt ervoor dat de gastoevoer gesloten wordt als de vlam tijdens het kookproces dooft. Houd de bedieningsknop, in volstand, ongeveer 5 seconden ingedrukt.

De aanbevolen panbodemdiameters voor verschillende branders zijn: Voor de sterkbrander minimaal 24 cm. Voor de normaalbrander minimaal 20 cm. Voor de sudderbrander minimaal 14 cm. Voor de wokbrander (speciale pan) minimaal 24 à 26 cm.

De warmte wordt gelijkmatig over de panbodem verdeeld.

Tip:

Bij het koken zonder deksel of met een verschoven deksel wordt onnodig veel energie verspild.

Schone pannen nemen beter warmte op.

Reinigen

■ Reinig het toestel dagelijks met een sopje van afwasmiddel of allesreiniger. Gebruik niet te veel vocht, omdat dit de brander of ventilatieopeningen binnen kan dringen.
Hardnekkige vlekken op email verwijderen met een vloeibaar schuurmiddel of kunststof schuursponsje. Gebruik nooit schuurpoeders, agressieve reinigingsmiddelen en groene schuursponsjes.
Hardnekkige vlekken op roestvrijstaal verwijderen met 3M roestvrijstaalreiniger, of een niet schurende sanitairspons. Sanitairsponsjes zijn te herkennen aan het witte schuurvlak, bijv. Scotch Brite no. 373.
Groene schuursponsjes bevatten schuurmiddelen die krassen veroorzaken op roestvrijstaal. Het roestvrijstaal is voorzien van een structuur. Bij schuren of polijsten ontstaan (glanzende) vlekken in het oppervlak. Deze schades vallen niet onder de garantie.

Let op:

Hete branderdoppen nooit onderdompelen in koud water. Door de sterke afkoeling kan het email beschadigd raken.

Installatie

Algemeen

Dit toestel mag alleen door een erkend gasttechnisch installateur aangesloten worden.

Waarschuwing:

Dit toestel wordt niet aangesloten op een rookgas-afvoerkanaal; besteedt dus extra aandacht aan de ventilatie van de keuken.

Elektrische aansluiting

230 V - 50 Hz.

De elektrische aansluiting moet voldoen aan de nationale en lokale voorschriften. Voor Nederland is dit onder andere NEN 1010.
- Stopcontact en stekker moeten te allen tijde bereikbaar blijven.

Gasaansluiting RC 1/2ý (ISO 7/1-RC 1/2)

De gasaansluiting moet voldoen aan de nationale en lokale voorschriften. Voor Nederland zijn dit onder andere de GAVO-voorschriften (NEN 1078). Deze bepalen onder andere dat: - uitsluitend goedgekeurde materialen gebruikt mogen worden.

Let op:

De gassoort en het land waarvoor het toestel is ingericht staan vermeld op het gegevensplaatje.

Wij adviseren de kookplaat aan te sluiten met een vaste leiding. Aansluiting door middel van een speciaal daarvoor bestemde veiligheidsslang is ook toegestaan. In alle gevallen moet er voor het toestel een aansluitkraan geplaatst worden op een makkelijk bereikbare plaats, bijvoorbeeld in het naastgelegen keukenkastje.

Let op:

Een veiligheidsslang mag niet worden geknikt en niet in aanraking komen met hete delen van de inbouwoven of bewegende delen van het keukenmeubel, bijvoorbeeld een lade.

Alvorens het toestel in gebruik te nemen de aansluitingen met zeepsop controleren op gasdichtheid.
- Controleer na installatie van het toestel of de branders goed werken; het vlambeeld moet regelmatig en stabiel zijn in volstand, terwijl de branders niet mogen uitgaan in kleinstand.

Let op:

Plaats een kookplaat niet naast een hoge kast of wand van brandbaar materiaal. (Indien niet anders mogelijk, houdt dan een minimale afstand van 40 mm tussen buitenkant kookplaat en deze wand. Houd ook een afstand van minimaal 65 cm aan tussen de kookplaat en een eventueel te plaatsen afzuigkap.)

Montage

1. Maak een uitsparing in de zijwand van de keukenkast voor het doorvoeren van de gasleiding.
2. Plak het afdichtband aan de onderkant van de kookplaat.
3. Laat de kookplaat in de uitsparing zakken.
4. Zet de kookplaat vast.

1. Maak de gasaansluiting. Controleer de aansluitingen met zeepsop op gasdichtheid (zie "gasaansluiting").
2. Maak de elektrische aansluiting (zie "elektrische aansluiting").
3. Controleer de werking van het toestel. Het inbouwen in combinatie met een inbouw-oven staat beschreven in het installatievoorschrift van de oven.

Pas op:

De onderkant van de inbouwkookplaat wordt heet. Let erop, dat u geen brandbare of kunststof voorwerpen in de eventueel onder het toestel aanwezige lade legt!

3 2 1 6 5 8 4 7 5 3 1 2 6 4 fig. 1

909 510 51 840 480- 490 min. 40 600

fig. 2
