BEDIENUNGSANLEITUNG GK299RVSA Pelgrim

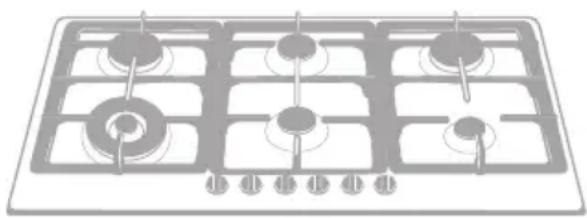

Anleitung Einbau-Gaskochmulde

GK299

Elektrische vonkontsteking

1. Bedienungsknopf für Normalbrenner 1
2. Bedienungsknopf für Normalbrenner 2
3. Bedienungsknopf für Starkbrenner 3
4. Bedienungsknopf für Hilfsbrenner 4
5. Bedienungsknopf für Wokbrenner 4
6. Bedienungsknopf für Starkbrenner 6
7. Auffangblech
8. Rippenplatte als Tragefläche für Töpfe

Erklärung der Symbole:

0 zu

große Flamme

kleine Flamme

Technische Daten

Kochplattentyp GK 299
Elektrizität:
Dreifachschnur ■
Stromversorgung 230 V - 50 Hz ■
In den Bedienungsknöpfen integrierte elektrische Zündung ■
Gas:
Anschluß G1/2" ■
Anschlußwert kW 14

Nennlast der Brenner: Düsenbohrung der Brenner:

G 25/25 mbar G 20/20 mbar
Stark	3,0 kW	1,32 mm	1,29 mm
Normal:	1,75 kW	1,02 mm	1,01 mm
Sparflamme:	1,0 kW	0,80 mm	0,77 mm
Wok Kochstelle:	3,5 kW	0,65/1,26 mm	0,63/1,21 mm

Abmessung des Geräts (BxHxT): Abmessung der Nische (BxT):

909x510x51

840x480-490

Einleitung

Wenn Sie diese Gebrauchsanleitung lesen, sind Sie rasch über alle Möglichkeiten informiert, die dieses Gerät Ihnen bieten kann. Sie können sich über Sicherheit und Pflege des Gerätes informieren. Außerdem finden Sie Umwelt- und Energiespartips.

Bewahren Sie diese Gebrauchsanweisung und die Installationsanweisungen sorgfältig - einem eventuell folgenden Benutzer des Gerätes kann dies von Nutzen sein.

Viel Spaß beim Kochen!

Inhalt

Gerätebeschreibung 18
■ Sicherheit 20

Vor dem ersten Gebrauch.... 20

Worauf Sie achten müssen 20

Bedienung 21
Anzünden 21
Wokbrenner 21
■ Anwendung 21
Töpfe.... 21
Pflege 22
Reinigung 22
■ Installation.... 22 - 23
Einbau.... 23

Das Gerät erfüllt die in der EG-Richtlinie 89/336/EEG genannten Vorschriften über elektromagnetische Kompatibilität.

Beseitigung von Verpackung und Gerät

Die Verpackung des Geräts ist recycelbar. Als Verpackungsmaterial werden gebraucht:

• Karton
  – Polyethylenfolie (PE)
  – FCKW-freies Polystyrol (PS-Hardschaum)

Diese Materialien sind auf umweltgerechte und den jeweiligen kommunalen Vorschriften entsprechende Weise zu beseitigen.

Die Gemeinde kann Sie auch über die umweltgerechte Beseitigung on ausrangierten Haushaltsgeräten beraten.

Vor dem ersten Gebrauch

• Dieses Gerät darf nur von einem qualifizierten Gasinstallateur angeschlossen werden.
  Bei Reparatur oder Reinigung muß der Herd vom Strom oder Gas abgesperrt werden. Ziehen Sie den Stecker aus der Steckdose oder im Zählerkasten auf Null schalten. Den Gashahn der Gasleitung zudrehen.

- Dieses Kochgerät ist für die Benutzung im Haushalt entworfen. Verwenden Sie es nur zur Bereitung von Mahlzeiten.

Während des Kochens und Bratens erhitzt sich die Kochplatte. Vorsicht wenn Kinder in der Nähe sind.

Fette und Öle sind bei Überhitzung leicht entflammbar. Beobachten Sie die Speisen während der Zubereitung.

Benutzen Sie das Gerät nicht zum Beheizen der Küche. Dabei würde sich Feuchtigkeit im Raum bilden.

Bei der Benutzung des Gas-Kochgeräts entstehen Wärme und Feuchtigkeit im Einbauplatz des Geräts. Achten Sie auf ausreichende Belüftung des Platzes; halten Sie natürliche Ventilationslöcher offen oder installieren Sie einen mechanischen Ventilator (Abzugshaube). Bei langem Gebrauch der Kochmulde kan zusätzliche Belüftung erforderlich werden, z.B. ein offenes Fenster oder ein höherer Stand des Ventilators (der Abzugshaube).

Worauf Sie achten müssen

Sofort reinigen

Übergekochte Essensreste sofort beseitigen, insbesondere Rotkohl, Apfelmus und Rhabarber. Wenn diese lange auf Email oder Rostfreistahl einwirken, kan des Verfärbungen zur Folge haben.

Einbrennen Email

Die Rippenplatte wird durch die Flammen stark erhitzt, wodurch nach einiger Zeit das Email einbrennen kann. Das ist nicht zu vermeiden und fällt darum nicht unter die Garantie.

Brenner

Kontrollieren Sie regelmäßig ob die Brennerdeckel noch gut auf den Brennkörpern liegen; eine falsche Lage kann schlechte Zündung, ungünstige Verbrennung oder Schäden an den Brennern zur Folge haben.

Anzündung

Elektrische Anzündung

Drücken Sie auf den Knopf der anzuzündenden Kochstelle und drehen Sie nach links auf den Stand . Jetzt springen die Funken auf den Brenner über, der dann automatisch angezündet wird. Sollte der Brenner nach wiederholtem Versuch nicht entflammen, prüfen Sie dann, ob der Brennerdeckel richtig aufliegt. Danach kann die Flamme stufenlos zwischen klein und groß eingestellt werden.

Wokbrenner

Der Wokbrenner ist ausgezeichnet zum Sautieren und Braten von Fleisch geeignet. Zudem können Sie auf diesem Brenner große Mengen kochen oder blanchieren.

Zum Schmoren oder Zubereiten von Soßen ist der Wokbrenner durch die hohe Leistung des Brenners weniger geeignet.

Zündsicherung

Die Zündsicherung sorgt dafür, dass die Gaszufuhr geschlossen wird, wenn die Flamme beim Kochen erlischt.

Halten Sie den Knebel in der Großstellung ungefähr 5 Sekunden eingedrückt.

Die Zündsicherung schaltet sich ein.

Töpfe

Anwendung

Empfohlene Diameter der Topfböden für die einzelnen Gasbrenner: Für die großen Flammen mindestens 24 cm. Für die normale Flamme mindestens 20 cm. Für die Sparflamme mindestens 14 cm. Für die Wokbrenner (spezielle Topf) mindestens 24-26 cm.

Zuviel Hitze entweicht am Topf entlang.

Die Hitze verteilt sich gleichmäßig über den Topfboden.

Tip:

Wird ohne Deckel oder mit einem schräg aufgelegten Deckel gekocht, dann wird viel Energie verschwendet. Saubere Töpfe nehmen besser Wärme auf.

Reinigung

Das Gerät täglich mit einer Lösung von Spülmittel oder Allesreiniger reinigen. Nicht zu naß behandeln, um Eindringen von Feuchtigkeit in die Brenner oder Ventilationslöcher zu vermeiden.
Hartnäckige Flecken auf Email mit flüssigem Scheuerpulver oder Scheuerschwamm aus Kunststoff entfernen. Verwenden Sie unter keinen Umständen Scheuerpulver, aggressive Reinigungsmittel oder grüne Scheuerschwämmchen.
Hartnäckige Flecken auf rostfreiem Stahl mit Rostfreistahlreiniger oder einem nicht scheuernden Sanitär-Schwamm entfernen. Sanitär-Schwämmchen sind an der weißen Scheuerfläche zu erkennen, z.B. Scotch Brite 373.
Grüne Scheuerschwämmchen enthalten Scheuermittel, die Rostfreistahl zerkratzen. Rostfreistahl hat eine Struktur. Beim Scheuern oder Polieren bilden sich (glänzende) Flecken in der Oberflache. Diese Schäden fallen nicht unter die Garantie.

Achtung:

Heiße Brenneraufsätze nie in kaltes Wasser tauchen. Durch die starke Abkühlung kann das Email beschädigt werden.

Installation

Algemeines

Dieses Gerät darf nur von einem qualifizierten Gasinstallateur angeschlossen werden.

Achtung:

Dieses Gerät wird nicht an ein Entlüftungsrohr angeschlossen; achten Sie deshalb sorgfältig darauf, daß die Küche ausreichend gelüftet werd.

Stromversorgung

230 V - 50 Hz.

Der elektrische Anschluß muß den nationalen und kommunalen Vorschriften entsprechen.
■ Steckdose und Stecker müssen immer gut zugänglich sein.

Gasanschluß RC 1/2ý (ISO 7/1-RC 1/2)

Der Gasanschluß muß den nationalen und kommunalen Vorschriften entsprechen. Diese besagen u.a., daß: - ausschließlich zugelassene Materialien verwendet werden dürfen.

Achtung:

Gasart und Land, wofür sich das Gerät eignet, sind auf dem Typenschild angegeben.

Wir empfehlen, das Kochgerät mit einer festen Leitung anzuschließen. Erlaubt ist jedoch auch der Anschluß mit einem speziell hierfür bestimmten Sicherheits- schlauch. Auf jeden Fall muß für das Gerät der Gashahn an einer gut erreichbaren Stelle angebracht werden, z.B. in einem Küchenschrank neben dem Herd.

Achtung:

Der Sicherheitsschlauch darf nicht eingeknickt werden und nicht mit den heißen Teilen der Einbaukochplatte oder mit bewegenden Teilen eines Küchenmöbels, z.B. einer Schublade, in Berührung kommen.

Vor dem ersten Gebrauch mit einer Seifenlauge kontrollieren, ob die Anschlüsse gasdicht sind.
- Prüfen Sie nach der Installierung des Geräts, ob die Brenner gut funktionieren: Im Großstand muß die Flamme regelmäßig und stabil brennen, während die Brenner im Kleinstand nicht ausgehen dürfen.

Achtung:

Nicht neben einen hohen Schrank oder einer Wand aus entflammbarem Material aufstellen. (Wenn nicht anders möglich, dann einen Mindestabstand von 40 mm zwischen Außenseite Kochplatte und Wand berücksichtigen.) Der Mindestabstand zwischen Kochstelle und Unterkante einer eventuellen Dunstabzugshaube muß 65 cm betragen.

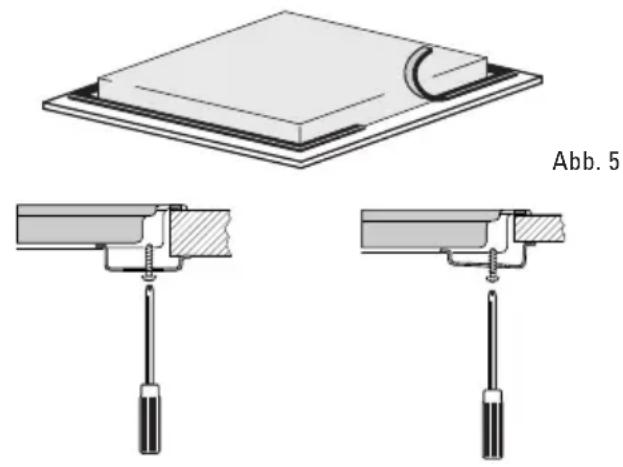

Einbau

1. Aussparung in der Seitenwand des Küchenschranks zum Durchführen der Gasleitung aussägen.
2. Kleben Sie das Abdichtungsband auf die Unterseite des Kochfeldes
3. Lassen Sie die Kochmulde in die Aussparung ein.
4. Befestigen Sie die Kochmulde.

1. Stellen Sie den Abb. 6
   Gasanschluß her. Kontrollieren Sie die Anschlüsse mit Seifenwasser auf Gasdichtheit (siehe "Gasanschluß").
2. Stellen Sie den elektrischen Anschluß her (siehe "Elektrischer Anschluß").
3. Kontrollieren Sie, ob das Gerät funktioniert. Der Einbau in Kombination mit einem Einbau-Backofen ist in den Installationsanweisungen des Backofens beschrieben.

Achtung :

Die Unterseite des Einbaukochfeldes wird heiß. Achten Sie darauf, keine brennbaren oder Kunststoff-Gegenstände in die eventuell unter dem Gerät vorhandene Schublade zu legen.
