GEBRUIKSAANWIJZING V 2160 BK NODOR

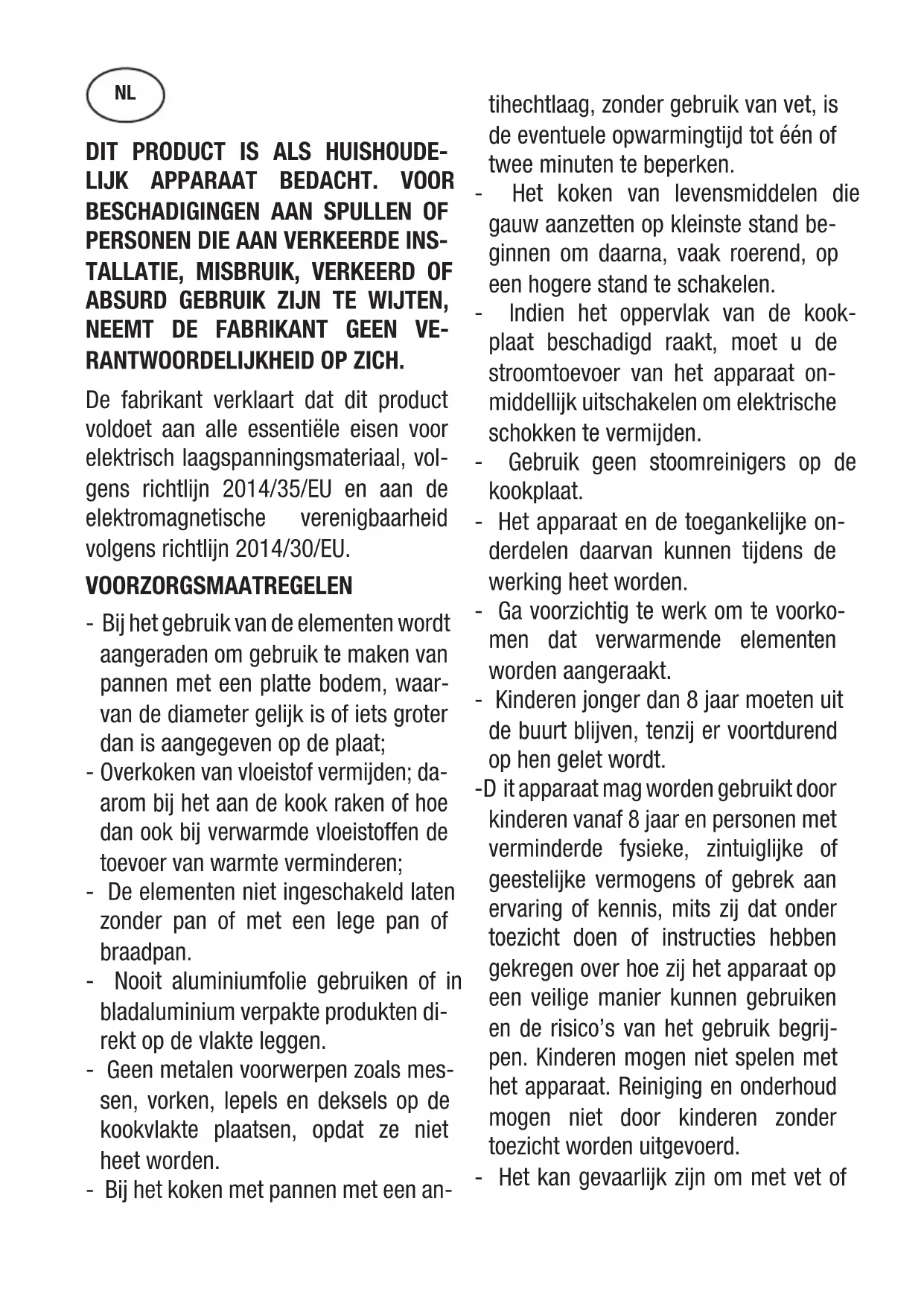

RANTWOORDELIJKHEID OP ZICH. De fabrikant verklaart dat dit product voldoet aan alle essentiële eisen voor elektrisch laagspanningsmateriaal, vol- gens richtlijn 2014/35/EU en aan de elektromagnetische verenigbaarheid volgens richtlijn 2014/30/EU. VOORZORGSMAATREGELEN - Bij het gebruik van de elementen wordt aangeraden om gebruik te maken van pannen met een platte bodem, waar- van de diameter gelijk is of iets groter dan is aangegeven op de plaat;

Overkoken van vloeistof vermijden; da- arom bij het aan de kook raken of hoe dan ook bij verwarmde vloeistoffen de toevoer van warmte verminderen; - De elementen niet ingeschakeld laten zonder pan of met een lege pan of braadpan. - Nooit aluminiumfolie gebruiken of in bladaluminium verpakte produkten di- rekt op de vlakte leggen. - Geen metalen voorwerpen zoals mes- sen, vorken, lepels en deksels op de kookvlakte plaatsen, opdat ze niet heet worden. - Bij het koken met pannen met een an- tihechtlaag, zonder gebruik van vet, is de eventuele opwarmingtijd tot één of twee minuten te beperken. - Het koken van levensmiddelen die gauw aanzetten op kleinste stand be- ginnen om daarna, vaak roerend, op een hogere stand te schakelen. - Indien het oppervlak van de kook- plaat beschadigd raakt, moet u de stroomtoevoer van het apparaat on- middellijk uitschakelen om elektrische schokken te vermijden. - Gebruik geen stoomreinigers op de kookplaat. - Het apparaat en de toegankelijke on- derdelen daarvan kunnen tijdens de werking heet worden. - Ga voorzichtig te werk om te voorko- men dat verwarmende elementen worden aangeraakt. - Kinderen jonger dan 8 jaar moeten uit de buurt blijven, tenzij er voortdurend op hen gelet wordt. - D it apparaat mag worden gebruikt door kinderen vanaf 8 jaar en personen met verminderde fysieke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring of kennis, mits zij dat onder toezicht doen of instructies hebben gekregen over hoe zij het apparaat op een veilige manier kunnen gebruiken en de risico’s van het gebruik begrij- pen. Kinderen mogen niet spelen met het apparaat. Reiniging en onderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd. - Het kan gevaarlijk zijn om met vet of NLolie te koken zonder zelf aanwezig te blijven. Dit kan brand veroorzaken. Probeer NOOIT om het vuur met water te blussen, maar schakel het apparaat uit en dek de vlammen af met bijvoor- beeld een deksel of een laken. - Houd toezicht op het kookproces. Blijf bij korte kookprocessen voortdurend toezicht houden. - Koken op een kookplaat met vet of olie kan gevaarlijk zijn en brand ve- roorzaken. - Brandgevaar: berg op de kookopper- vlakken geen voorwerpen op. - Gebruik uitsluitend werkbladbes- chermers die door de fabrikant van het kooktoestel zijn ontworpen of die door de fabrikant als geschikt zijn aangeduid in de gebruiksaanwijzing of gebruik werkbladbeschermers die bij het apparaat worden geleverd. Het gebruik van ongeschikte beschermers kan ongelukken veroorzaken. Installeer in de vaste bekabeling een ontkoppelingsmechanisme voor het elektriciteitsnet met op alle polen een contactscheiding zodat tijdens cate- gorie III overspanningen de voeding volledig losgekoppeld kan worden, in overeenstemming met de bekabelings- normen. De stekker of schakelaar moet ge- makkelijk bereikbaar zijn als de appa- ratuur eenmaal geinstalleerd is. Dit apparaat kan niet met een apar- te externe timer of afstandsbediening worden bediend. De fabrikant wijst iedere verantwoorde- lijkheid af in geval dat het bovenstaande en de gebruikelijke preventieve normen niet worden gerespecteerd. Als de voedingskabel beschadigd is, moet deze door de fabrikant of door de technische dienst worden vervangen of in elk geval door een persoon met een soortgelijke kwalificatie, zodat elk ge- vaar wordt vermeden. Instructies voor de gebruiker Installatie Alle handelingen met betrekking tot de installatie (elektris- che verbinding) moeten worden uitgevoerd door gekwalifi- ceerd personeel volgens de geldende normen. Zie voor de specifieke instructies het gedeelte gereserveerd voor de installateur. Gebruik

VERWARMINGSELEMENTEN TOUCH CONTROL

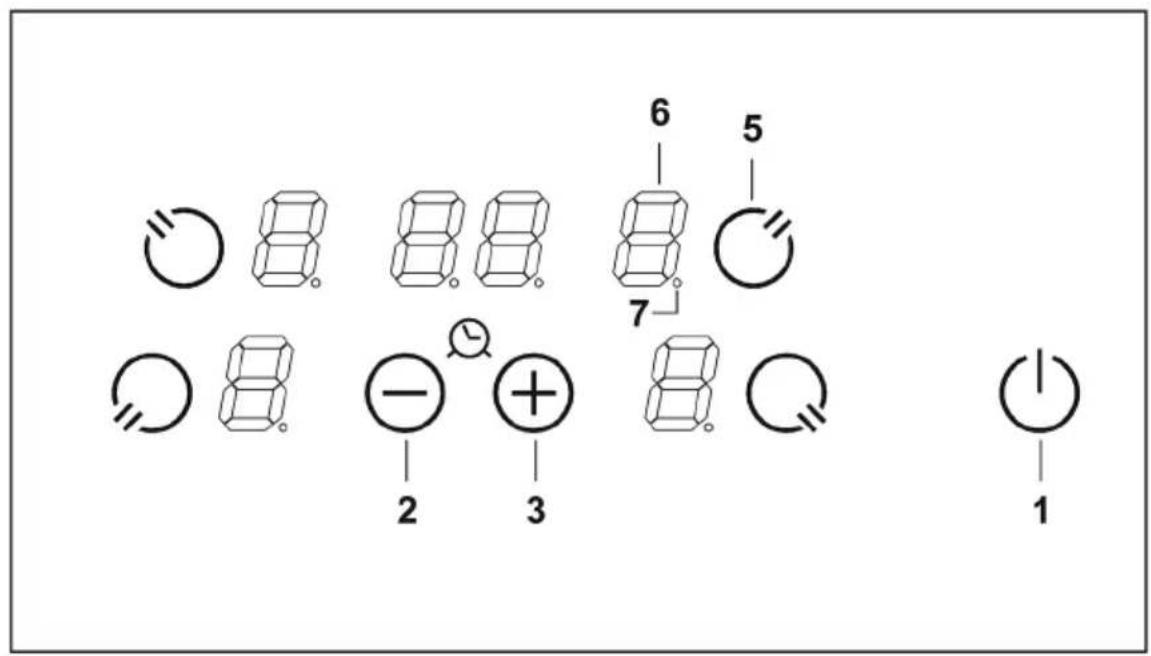

Drukgevoelige toetsen Alle handelingen kunnen worden uitgevoerd met drukge- voelige toetsen (capacitieve sensoren) die op het frontpa- neel van de fiche staan; met elke toets komt een display overeen. Elke handeling wordt met een “biep” bevestigd. TIPTOETSBEDIENING (Afb. 2) 1 Aan/uit 2 Min - 3 Plus + 4 Dubbel circuit/Driedubbel circuit 5 Kookzone 6 Display vermogensniveau 7 Lampje dubbel circuit 8 Indicatielampje Meervoudige circuits Aan/uit van de tiptoetsbediening Na inschakeling is de tiptoetsbediening na ongeveer 1 se- conde klaar voor gebruik. Na de reset knipperen alle displays en LEDS gedurende on- geveer 1 seconde. Daarna gaan alle displays en LEDS uit en staat de tiptoetsbediening in de stand-by stand. De tiptoetsbediening kan met de aan/uit toets (1) worden ingeschakeld. De displays van de kookzones tonen een “0“. Als een kookzone “warm is”, toont het display afwisselend een “H“ en een “0“. Na inschakeling blijft de tiptoetsbediening 20 seconden actief. Indien geen kookzone wordt geselecteerd, keert de tiptoetsbediening automatisch in de stand-by status terug.De tiptoetsbediening gaat pas aan, als alleen de aan/uit toets (1) wordt ingeschakeld. Als de aan/uit toets (1) tegelijkertijd met andere toetsen wordt ingedrukt, heeft dit geen enkel resultaat en de tip- toetsbediening blijft in de stand-by stand. De tiptoetsbediening kan op elk moment met de aan/uit toets (1) worden uitgeschakeld. Dit geldt ook als de bedie- ning met de kinderbeveiliging is geblokkeerd. De aan/uit toets (1) heeft altijd voorrang bij de uitschakel- functie. Automatische uitschakeling Eenmaal ingeschakeld gaat de tiptoetsbediening automa- tisch uit na 20 seconden van inactiviteit. Na de selectie van een kookzone wordt de automatische uitschakeltijd opgedeeld in 10 seconden waarna de selectie van de zone ongedaan gemaakt wordt en 10 seconden daarna gaat de tiptoetsbediening uit. Aan/uit van een kookzone Met ingeschakelde tiptoetsbediening kan de kookzone wor- den geselecteerd door op de toets (5) van de overeenstem- mende zone te drukken. Het display (6) van de geselecteerde zone licht fel op, terwijl de overige displays zwakker oplichten. Als de zone “warm is” worden afwisselend “H” en “0” getoond. Door op de PLUS- (3) of MIN toets (2) te drukken kan een vermogensniveau worden geselecteerd en de zone begint warm te worden. Zodra de kookzone is geselecteerd, kan het vermogensni- veau worden gekozen door de PLUS toets (3) ingedrukt te houden. Het niveau begint bij 1 en neemt iedere 0,4 secon- den met één eenheid toe. Als het niveau 9 is bereikt, zijn er geen verhogingen meer mogelijk. Als het vermogensniveau is geselecteerd met de MIN toets (2), is het beginniveau “9” (maximumniveau). Als de toets ingedrukt wordt gehouden, neemt het actieve niveau iedere 0,4 seconden met één eenheid af. Als het niveau 0 is be- reikt, zijn er geen verdere verlagingen meer mogelijk. Alleen door opnieuw te drukken op de MIN (2) of PLUS toets (3) kan het vermogensniveau worden gewijzigd. Uitschakelen van een kookzone Selecteer de uit te schakelen zone met de overeenstem- mende toets (5). Het display (6) van de geselecteerde zone licht fel op, terwijl de overige displays zwakker oplichten. Wanneer de PLUS (3) en MIN toets (2) tegelijkertijd worden ingedrukt, wordt het vermogensniveau van de zone op 0 in- gesteld. Als alternatief kan de MIN toets (2) worden gebruikt om het vermogensniveau tot 0 te laten afnemen. Als een kookzone “warm is”, verschijnen afwisselend een “H” en een “0”. Uitschakelen van alle kookzones Alle zones kunnen op elk moment tegelijkertijd worden uit- geschakeld met de aan/uit toets (1). In de stand-by modus verschijnt een “H“ op het display van alle kookzones die “warm zijn”. Alle andere displays zijn uit. Vermogensniveau Het vermogen van de kookzone kan op 9 niveaus worden ingesteld die worden aangegeven door de symbolen van “1“ tot “9“ met behulp van de zeven-segment LED-displays (6). Restwarmte-indicator Waarschuwt de gebruiker dat het glas een gevaarlijke tem- peratuur heeft bij aanraking van het hele gebied boven de kookzone. De temperatuur wordt bepaald volgens een wis- kundig model en eventuele restwarmte wordt met een “H” aangeduid door het desbetreffende zeven-segment display. De verwarming en de afkoeling worden berekend met be- trekking tot:

• het geselecteerde vermogensniveau (van “0“ tot “9“)

• de werkingstijd. Nadat de kookzone is uitgeschakeld, toont het desbetre- ffende display een “H” totdat de temperatuur van de zone volgens het wiskundig model tot onder het kritieke niveau daalt (≤ 60 °C). Automatische uitschakeling (limiet van de werkings- duur) Afhankelijk van het vermogensniveau wordt elke kookzone na een vooraf ingestelde maximale duur uitgeschakeld, als er op geen enkele knop wordt gedrukt. Elke verrichting met betrekking tot een kookzone (met de toetsen PLUS (3) en MIN (2), of dubbele zone) zorgt ervoor dat de maximale werkingsduur terug van bij het begin aftelt. Beveiliging in geval van een onbedoelde inschakeling

• Als de elektronische controle gedurende ongeveer 10 s een continu inschakeling van een toets detecteert, gaat hij automatisch uit. De controle geeft een geluidssignaal dat de gebruiker waarschuwt dat de sensoren de aanwezigheid van een voorwerp hebben waargenomen. De displays to- nen de foutmelding“ E R 0 3 “. .Als de kookzone “warm is”, verschijnt een “H” op het display afgewisseld door het foutsignaal.

• Als binnen 20 seconden na de inschakeling van de tip- toetsbediening geen enkele kookzone wordt ingeschakeld, keert de controle terug naar de stand-by stand.

• Als de controle is ingeschakeld heeft de ON/OFF toets voorrang op alle andere toetsen, zodat de controle op elke willekeurig moment kan worden uitgeschakeld, ook als meerdere toetsen worden ingedrukt of een toets continu wordt ingedrukt.

• In de stand-by modus heeft een continue activering van de toetsen geen enkel effect. Voordat de elektronische controle echter weer kan worden ingeschakeld, moet hij vaststellen dat geen enkele toets geactiveerd is. Toetsenblokkering (kinderbeveiliging)

• Kinderbeveiliging: Toetsenblokkering:Als u na het inschakelen van Touch de kinderbeveiliging wilt activeren, druk dan gedurende 3 seconden de toets linksa- chter op de kookzone en de toets Min (2) tegelijk in, en druk vervolgens de toets linksachter op de kookzone opnieuw in. Op alle displays verschijnt er een “L” die staat voor LOCKED (kinderbeveiliging voor een onbedoelde inschakeling). Als de kookzone “warm is” worden de “L” en de “H” afwisse- lend weergegeven. Deze handeling moet binnen 10 seconden worden uitge- voerd en geen enkele van de hierboven beschreven toetsen mag geactiveerd zijn. Zo niet, dan wordt de reeks onder- broken en is het kookvlak niet vergrendeld. De elektronische controle blijft geblokkeerd totdat hij door de gebruiker ongedaan wordt gemaakt, ook als hij in de tussentijd uit en weer in is geschakeld. Ook een reset van de tiptoetsbediening (na een stroomonderbreking) heft de toetsenblokkering niet op. Opheffen van de toetsenblokkering: Na inschakeling van de tiptoetsbediening kan de kinder- beveiliging worden uitgeschakeld. Gedurende 3 seconden dienen tegelijkertijd de selectietoets linksachter op de koo- kzone en de MIN toets (2) ingedrukt gehouden te worden, en vervolgens enkel de MIN toets (2). Als alle handelingen bin- nen 10 seconden in de juiste volgorde worden uitgevoerd, wordt de toetsenblokkering opgeheven en is de tiptoetsbe- diening uitgeschakeld. Zo niet, wordt de reeks als onvol- tooid beschouwd. De tiptoetsbediening blijft geblokkeerd en gaat na 20 seconden uit. Als de tiptoetsbediening weer met de ON/OFF toets wordt ingeschakeld, tonen alle displays een “0”, de decimaalte- kens knipperen en de tiptoetsbediening is klaar voor het koken. Als een kookzone “warm is”, worden afwisselend de “0” en de “H” getoond. Regeling van meervoudige circuits Kookplaat zonder dubbel circuit of driedubbel circuit, zie fig.

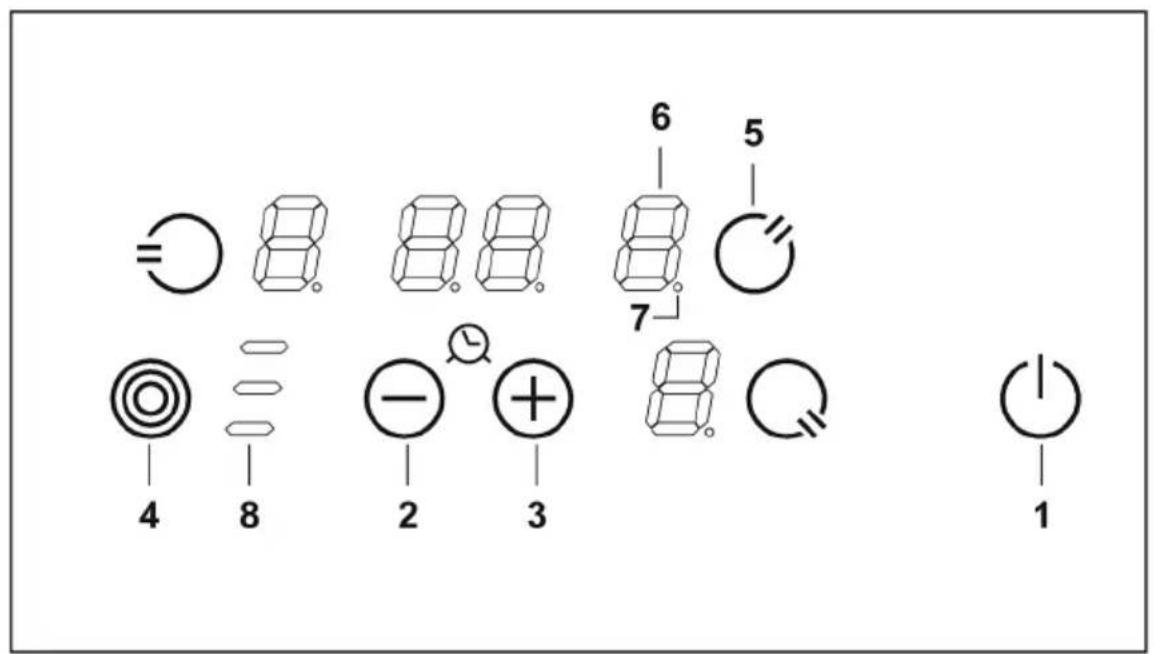

Kookplaat met dubbele zone. (fig. 2B) Het in werking stellen van een dubbele kookzone houdt in dat de twee circuits tegelijkertijd aangaan. Het in werking stellen van het externe circuit wordt middels een contro- lelampje (7) in de rechterbenedenhoek van het display aangeduid.Indien alleen de werking van het interne circuit gewenst wordt, dient het externe circuit uitgezet te worden middels de toets dubbel circuit (4).Door opnieuw op de toets dubbel circuit (4) te drukken wordt het externe cir- cuit nog- maals ingeschakeld, waarbij het desbetre- ffende lichtpunt (7) gaat branden. Kookplaat met driedubbele zone (fig. 2C)/Kookplaat met dubbele zone of driedubbele zone. (fig. 2D) Als een dubbele/driedubbele kookzone wordt geactiveerd, betekent dit dat de 3 circuits tegelijk worden ingeschakeld. Elk circuit wordt met toets 4 geactiveerd/gedeactiveerd en dit wordt met een indicatielampje (8) aangeduid. Geluidssignaal (zoemer) Tijdens het gebruik worden de volgende handelingen met een zoemer gesignaleerd:

• normale activering van de toetsen met een kort geluids- signaal.

• continue activering gedurende meer dan 10 s met een langdurig onderbroken geluidssignaal. Onderhoud (Afb. 4) Stukken van bladaluminium, overblijfsels van levensmiddelen, scheuten van vet, suiker, of sterk suikerhoudende spijzen moeten met een schraper van de kookvlakte onmiddellijk verwijderd worden om mogelijke beschadiging van de bladoppervlakte te voorkomen. Reinig de kookplaat na gebruik met een geschikt product en keu- kenpapier; spoel vervolgens met water en droog de plaat af met een schone doek. Gebruik nooit sponzen of schuursponzen; vermijd gebruik van agressieve chemische detergenten of ontvlekker. Instructies voor de installateur Installatie De onderstaande instructies zijn bedoeld voor de gekwalificeerde installateur, die de installatie, regeling en het onderhoud uitvoert volgens de geldende wetten en nor- men. Reparaties moeten altijd worden uitgevoerd terwijjl de stroomvoorziening van het apparaat is onderbroken. Plaatsing (Afb. 5) 1 Vooraanzicht 2 Zijaanzicht Het apparaat is voorzien om te worden verzonken in een keukenblad zoals geillustreerd in de betreffende figuur. Dicht de ruimte tussen het keukenblad en de plaat rondom af met de bijgeleverde kit. Elektrische aansluiting Alvorens de elektrische aansluiting te verrichten verzekert men zich ervan dat: - de karakteristieken van het stroomvoorzienende apparaat voldoen aan hetgeen is vermeld op de registratieplaat onderop de kookplaat; - dat het stroomvoorzienende apparaat voorzien is van een effectieve aardeverbinding volgens de wettelijk voorges- chreven normen en beschikkingen. Het aarden is verplicht volgens de wet. In het geval dat het apparaat niet is uitgerust met een kabel en/of stekker, dient gebruik gemaakt te worden van mate- riaal, geschikt voor de stroomvoering en de werktempera- tuur, zoals aangegeven op de registratieplaat. De kabel mag op geen enkel punt een temperatuur bereiken die hoger is dan 50°C boven de omgevingstemperatuur.ПРИБОР ПРЕДНАЗНАЧЕН ТОЛЬКО ДЛЯ БЫТОВОГО ИСПОЛЬЗОВАНИЯ. ФИРМА-ИЗГОТОВИТЕЛЬ НЕ НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ ЗА УЩЕРБ, НАНЕСЕННЫЙ ЛЮДЯМ ИЛИ ИМУЩЕСТВУ, ВОЗНИКАЮЩИЙ В РЕЗУЛЬТАТЕ НЕПРАВИЛЬНОЙ УСТАНОВКИ ИЛИ НЕПРАВИЛЬНОГО ИСПОЛЬЗОВАНИЯ УСТРОЙСТВА, А ТАКЖЕ ПРИ ИСПОЛЬЗОВАНИИ ДЛЯ ЦЕЛЕЙ, НЕОГОВОРЕННЫХ ДАННОЙ ИНСТРУКЦИЕЙ. Производитель заявляет, что данный продукт отвечает всем необходимым требованиям к электротехническому оборудованию низкого напряжения в соответствии с Директивой 2014/35/EU и Директивой об электромагнитной совместимости 2014/30/EU. Меры предосторожности
