| Tipo di prodotto | Piano cottura in vetroceramica da appoggio |
| Marca | Nodor |
| Modello | V 2160 BK |
| Numero di fuochi | 4 |
| Tipo di comando | Touch Control (sensori capacitivi) |
| Potenza massima per fuoco | 9 livelli (da 1 a 9) |
| Funzioni speciali | Circuiti doppi/tripli su alcuni fuochi, blocco bambini, spegnimento automatico, indicatore di calore residuo |
| Alimentazione elettrica | Collegamento fisso 230 V, 50/60 Hz |
| Dimensioni (L x P) | Circa 59 x 52 cm (da confermare sul manuale) |
| Peso | Circa 8 kg |
| Materiale della superficie | Vetroceramica |
| Manutenzione | Pulire con una spatola e un prodotto adatto, evitare spugne abrasive |
| Sicurezza bambini | Blocco dei tasti (visualizzazione L) |
| Spegnimento automatico | Sì, dopo 20 secondi di inattività o durata variabile in base alla potenza |
| Indicatore di calore residuo | Visualizzazione H su ogni fuoco finché la temperatura > 60°C |
| Installazione | A incasso, richiede un tecnico qualificato |
| Collegamento elettrico | Cavo senza spina, richiede un dispositivo di disconnessione omnipolare |
| Norme | Conforme alle direttive 2014/35/UE e 2014/30/UE |
| Accessori forniti | Guarnizione di tenuta, manuale d'uso |
| Codice di errore | ER O3 per tasto bloccato |
Domande frequenti - V 2160 BK NODOR
Domande degli utenti su V 2160 BK NODOR
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cucina in formato PDF gratuitamente! Trova il tuo manuale V 2160 BK - NODOR e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. V 2160 BK del marchio NODOR.
MANUALE UTENTE V 2160 BK NODOR
Istruzioni d'uso e manutenzione per piani
PT

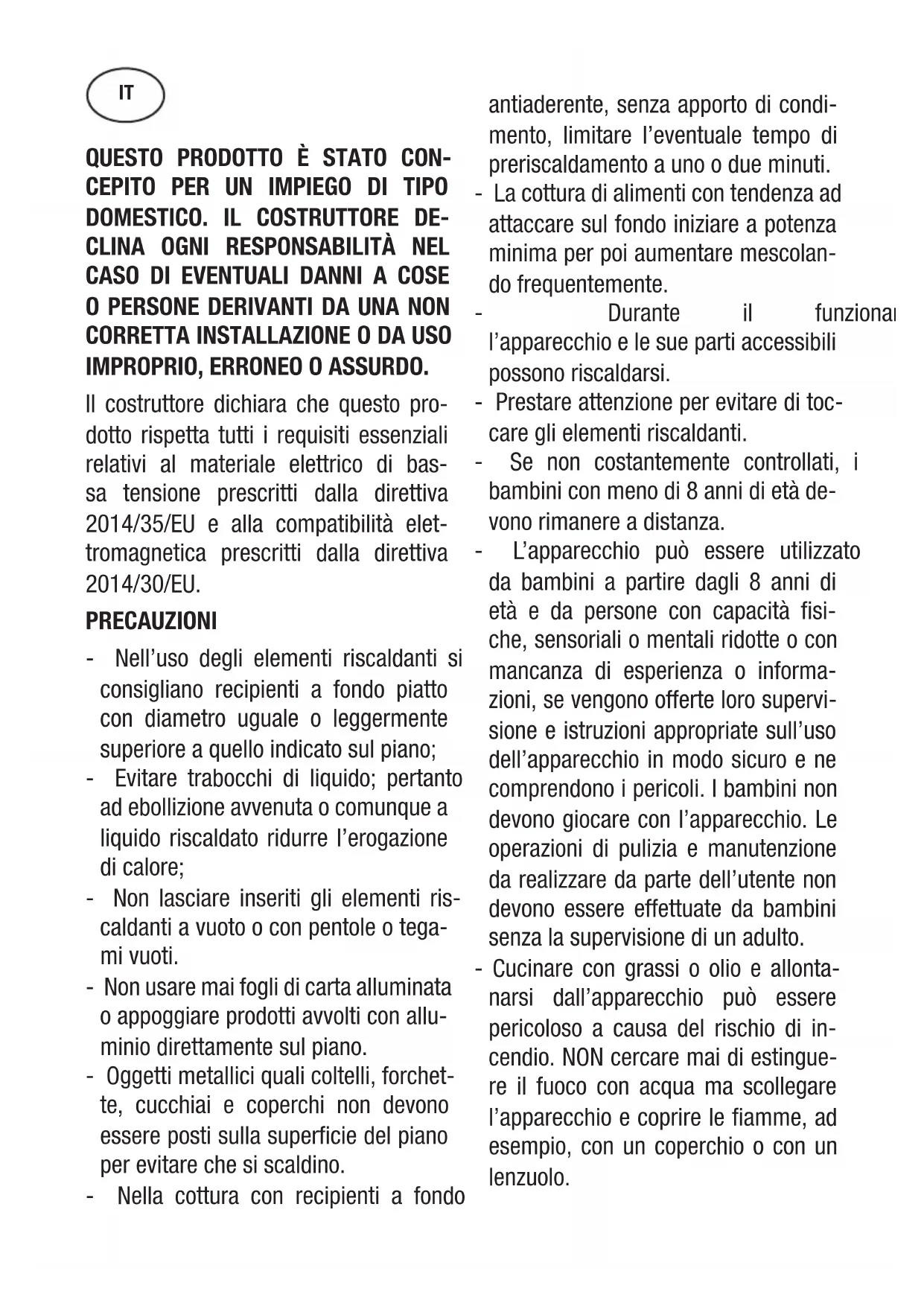

Il costruttore dichiarare che questo prodotto rispetta tutti i requisiti essenziali relativi al materiale elettrico di bassa tensione prescritti alla direttiva 2014/35/EU e alla compatibilità eletromagnetica prescritti alla direttiva 2014/30/EU.
PRECAUZIONI
- Nell'uso degli elementi riscaldanti si consigliano recipienti a fondo piatto con diametro uguale o leggermente superiore a quello indicato sul piano;
- Evitare trabocchi di liquido; pertanto ad ebollizione avvenuta o comunque a liquido riscaldato ridurre l'erogazione di calore;
- Non lasciare inserti gli elementi riscaldanti a vuoto o con pentole o tegam mi vuoti.
- Non usare mai fogli di carta alluminata o appoggiare prodotti avvolti con alluminio direttamente sul piano.
- Oggetti metallici quali coltelli, forchette, cucchia e coperchi non devono essere posti sulla superficie del piano per evitare che si scaldino.
- Nella cottura con recipienti a fondo
antiaderente,enza apporto di condimento,limitare l'eventuale tempo di preriscaldamento a uno o due minuti.
- La cottura di alimenti con tendenza ad attaccare sul fondo iniziare a potenza minima per poi aumento mescolando frequentemente.
- Durante il funzional l'apparecchio e le sue parti accessibili possono riscaldarsi.
- Prestareattenzione perevitareditoccaregli elementi riscaldanti.
- Se non costamente controllati, i bambini con meno di 8 anni di età devono rimanere a distanza.
- L'apparecchio più essere utilizzato da bambini a partire dagli 8 anni di età e da persone con capacité fisiche, sensoriali o mentali ridotte o con mancanza di esperienza o informazioni, se vengono offerte loro supervisione e istruzioni appropriate sull'uso dell'apparecchio in modo sicuro e ne comprendono i pericoli. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e manutenzione da realizazare da parte dell'utente non devono essere effettuate da bambinienza la supervisione di un adulto.
-
Cucinare con grassi o olio e allontanarsi dall'apparecchio più essere pericoloso a causa del rischio di incendio. NON cercare mai di estinguere il fuoco con acqua ma scollegare l'apparecchio e copire le fiamme, ad esempio, con un coperchio o con un lenzuolo.
-
La cottura deve essere controllata. Una cottura breve deve essere controllata in continuazione.
- Una cottura disattesa con grasso o olio cui si èsso?
què èsso? - Pericolo di incendio: non lasciare oggetti sulle superfici di cottura.
Per il piano cottura,utilizzare solo coperchi progettati dal costruttore dell'apparecchio o da questi indicatori come adeguati nelle istruzioni per l'uso oppure i coperchi più integrati nell'apparecchio.L'uso di coperchi inadeguati per il piano cottura può provocare incidenti.
Inserire nel cablaggio fisso un mezzo per la disconnessione dalla rete elettrica con una separazione in tutti i poli che preveda la disconnessione completa in caso di categoria di sovratensione Ill, come da normativa sul cablaggio. La presa o l'interruttore onnipolare devono essere facilemente raggiungibili con l'apparecchiatura installata.
La presente apparecchiatura non è predisposta per essere usata con un temporizzatore esterno o un sistema separato di controllo a distanza.
N.B.: - Il costruttore declina agli responsabilità nel caso che quando sopra e le usuali norme antiinfortunistiche non vengano rispetto.
Se il cavo di alimentazione è danneggiato,esso devese essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona
con qualifica similare, in modo da prevenire agli rischio.
Istruzioni per l'utente Installazione
Tutte le operazioni relative all'installazione (allacciamento elettrico) devono essere eseguite da personale qualificato secondo le norme vigenti.
ePer le istruzioni specifiche vedi la parte riservata all'installatore.
Uso
ELEMENTI RISCALDANTI TOUCH CONTROL Tasti a sfioramento
Tutte le operazioni possono essere compiute tramite tasti a sfioramento (sensori di tipo capacitivo) posti sulla faccia frontale della sched; ad agli tasto corrisponde un display. Ogni attività viene confermata da un segnale acustico.
TOUCH CONTROL (Fig. 2)
1 Accensione/spegnimento ON / OFF
2 Meno -
3Pi+
4 Circuito Doppio / Triplo
5 Zona cottura
6 Display del livello di potenza
7 Spia del doppio circuito
8 Segmento Luminoso Circuiti Multipli
Accensione/spegnimento del Touch Control
Dopo l'accensione, il touch richiede circa 1 secondo prima di essere pronto per il funzionamento.
Dopo il reset, tutti i display e i LED lampeggiano per circa 1 secondo. Trascorso quello tempo, tutti i display e i LED si spengono e il touch rimane in posizione di stand-by.
Per accendere il touch, premere il tasto di accensione (1).
I display delle zone cottura visualizzano uno "0". Se una zona cottura "scotta" (temperatura elevata), il display visualità "H" e "0" alternatively.
Dopo l'accensione, il touch control rimane attivo per 20 secondi. Se non viene selezionata alcuna zona cottura, il touch control ritorna automaticamente nello stato di stand-by.
Il touch control si accende unicamente premendo il tasting di accensione (1).
La pressione del tasting di accensione (1) in concomitanza con altri tasti non produce alcun effetto e il touch rimane in stand-by.
Il touch control più essere spento in qualsiasi momentotramite il tasto di accensione (1). Ciò è validoanche nel caso in cui il dato sa stato bloccato con il dispositivo di sicurezza per bambini.
Il tasto di accensione (1) ha sempre la priorità nella funzione di spegnimento.
Spegnimento automatico
Una volta acceso, il touch control si spegne automaticamente dopo 20 secondi di inattività. Dopo la selezione di una zona cottura, il tempo di spegnimento automatico si suddivide in 10 secondi, trascorsi i quali viene deselezionata la zona, e altri 10 secondi, trascorsi i quali si spegne il touch control.
Accensione/spegnimento di una zona cottura
Con il touch control acceso, è possibile selezionare la zona cottura premendo il tasting (5) della zona corrispondente.
Il display (6) della zona selezionata diventa più luminoso, notamment gli altri display perdono luminosità. Se l'area "scotta", vengono visualizzati alternativamente "H" e "0".
Premendo il tasto PIU o MENO (2), si cui selezionare un livello di potenza e la zona inizia a riscaldare.
Selezionata la zona cottura, la scelta del livello di potenza cui è possibile effettuata tenendo premuto il tasto PIù (3). Partendo dal livello 1, il livello viene incrementato di un'unità degli 0,4 secondi. Raggiunto il livello 9, non è possible effettuare ulteriori incrementi.
Se il livello di potenza viene selezionato con il tasto MENO (2), il livello iniziale è "9" (livello massimo). Tenendo premuto il tasto, il livello attivo decresce di una unità agli 0,4 secondi. Raggiunto il livello 0, non è possible effettuare ulteriori decrementi. è possibile cancellare il livello di potenza solo premendo nuovamente il tasto MENO (2) o PIU (3).
Spegnimento di una zona cottura
Selezionare la zona da spegnere con il tasto (5) corrispondente. Il display (6) della zona selezionata diventa più luminoso, nelle gli altri display perdono luminosità. Premendo i tasti PIU (3) e MENO (2) contemporaneamente, il livello di potenza della zona viene impostato su 0. In alternatively, il tastingo MENO (2) cui è essere utilizzato per decrementare il livello di potenza fino a 0.
Se una zona cottura "scotta", appariranno alternativamente "H" e "0".
Spegnimento di tutte le zone cottura
Lo spegnimento immediato di tutte le zone cui quod eressere ottenuto in qualsiasi momentotramite il pulsante di accensione (1). In modalità stand-by, appeare sul display una "H" in corrispondenza di tutte le zone cottura che "scottano". Tutti gli altri display restano spenti.
Livello di potenza
La potenza della zona cottura può essere impostata su 9 livelli,indicati dai symboli da "1" a "9" sui display (6) a LED a sette segmenti.
Indicatore di calore residuo
Serve perindicareall'utente che I'elevata temperatura del vetro cuiessere pericolosa nel caso di contatto con tutte I'area sovrastante la zona cottura. La temperature viene determinata seguendo un modello matematico e un eventuale
calore residuo viene indicato con una "H" dal corrispondente display a sette segmenti.
Il riscaldamento e il raffreddamento sono calcolati in relazione a:
- Livello di potenza selezionato (da "0" a "9")
Periodo di attivazione.
Dopo aver spento la zona cottura, il corrispondente display visualizza "H" sino a che la temperatura della zona non scende al di sotto del livello critico (≤ 60^) secondo il modello matematico.
Funzione di spegnimento automatico (lim. del tempo di funzionamento)
In relazione al livello di potenza, se non viene eseguita nessuna operazione, agli zona cottura viene spenta dopo un tempo massimo predefinito.
Ogni operazione sulla zona cottura (tramite i tasti PIU (3) e MENO (2) o dopbia zona) riporta il tempo massimo di funzionamento della zona al suo valore iniziale.
Protezione in caso di accensione involontaria
Se il controlo elettronico rileva la pressione continua di un tasto per circa 10 sec, automaticamente si spegne. Il controllo emette un segnale acustico di erreore per avvertire l'utente che i sensori hanno rilevato la presenza di un oggetto. I display visualizzano il codice di erreore "E R O 3". Se la zona di cottura "scotta", sul display appaiano altemativamente una "H" e il segnale di erreore.
- Se non viene attivata nessuna zona cottura entro 20 secondi dall'accensione del Touch, il controllo ritorna in modalità stand-by.
- Quando il controllo è acceso, il tasto ON/OFF ha priorità su tutti gli altri tasti, cosicché il controllo può essere spento in qualsiassi giornianche in caso di attivazione multipla o continua di tasti.
- In modalità stand-by, una pressione continua di tasti non ha alcun effetto. In agli caso, prima che il controllo elettronico possa essere nuovamente acceso, deve rilevare che non venga premuto alcun tasting.
Blocco dei tasti (dispositivo di sicurezza per bambini)
Dispositivo di sicurezza per bambini:
Blocco dei tasti:
Per attivare il dispositorio di sicurezza per bambini, dopo aver attenuato il Touch, si devono premere simultaneamente per 3 secondi il tasting posteriore sinistro di selezione della zona cottura e il tasting MENO (2) e, successivement, sostanto il tasting posteriore sinistro di selezione de l'la zona cottura. Su tutti i display appara una "L" che sta per LOCKED (dispositivo di sicurezza per bambini che evita l'accensione accidentale). Se la zona di cottura "scotta", "L" e "H" sono visualizzate alternativamente.
Lo svolgimento di questa operazione deve avvenire entro 10 secondi; non deve essere premuto nessun altro tasto al di fuori di quelli descritti sopra. In caso contrario, la sequenza viene interrotta e il piano cottura non viene bloccato.
Il controlo elettronico rimane bloccato finché non viene sbloccato dall'utente,anche se nel fratto è stato spento e riacceso. Nemmeno un reset del touch (dopo una caduta di tensione) sare in grado di rimuovere il blocco dei tasti.
Eliminazione del blocco dei tasti:
Dopo aver acceso il touch, il disposativo di sicurezza per bambini cui possono essere disattivato. è necessario premere contemporaneamente per 3 secondi il tasto posteriori sinistro di selezione della zona cottura e il tasto MENO (2) e, successivamente, sostanto il tasto MENO (2). Se vengono eseguiti tutti i passaggi nell'ordine giusto, entro 10 secondi il blocco dei tasti viene cancellato e il touch si spegne. In caso contrario, la sequenza viene considerata incompleta, il touch resta bloccato e si spegne dopo 20 secondi.
Accendendo di nuovo il touch con il tasto ON/OFF, tutti i display migliorano "0", i punti decimali lampeggiano e il touch è pronto per effettuire la cottura. Se la zona di cottura "scotta", "0" e "H" vengono visualizzati alternativamente.
Controllo dei circuiti multipli
Piani cotturaenza circuito doppio o triplo vedere Fig. 2A
Piano cottura con zona doppia. (Fig. 2B)
L'attivazione di una zona cottura dopbia implica l'accensione simultanea dei due circuiti. L'attivazione del circuito esterno è individata da una spia luminosa (7) nell'angolo inferiore destro del display. Se si desidera accen- dere solo il circuito interno, il circuito esterno può essere spento tramite il tasto del doppio circuito (4). Premendo ancora il tasto del doppio circuito (4), il circuito esterno viene nuovamente attivato, con l'accensione del punto luminoso corrispondente (7).
Piano cottura con zona tripla (Fig. 2C) / Piano cottura con zona doppia e tripla. (Fig.2D)
L'attivazione di una zona di cottura doppi/ tripla implicata l'accensione contemporanea dei 3 circuiti. L'attivazione / disattivazione di ciascun circuito si effettua con il tasto 4 e viene individata con un segmento luminoso (8).
Segnale acustico (cicalino)
Durante l'utilizzo, le seguenti attività vengono segnalate tramite un cicalino:
- Pressione normale dei tasti con un suono breve.
- Pressione continua dei tasti per più di 10 sec con un suono lungo intermittente.
Manutenzione (Fig. 4)
Tracce di fogli di alluminio, residui di cibo spruzzi di grasso, zucchero o cibi fortemente saccariferi devono essere immediatamente rimossi dal piano di cottura con un raschetto per evitare possibili danni alla superficie del piano.
Pulire con un prodotto idoneo e carta da cucina; risciacquare con acqua e asciugare usando un panno pulito. Non adoperare assolutamente spugne o pagliette abrasive; evitare altresi l'uso di prodotti chimici aggressivi, tipo sgrassanti per forno.
Istruzioni per l'installatore Installazione
Le presenti istruzioni sono rivolte all'installatore qualificato quale guida all'installazione, regolazione e manutenzione secondo le leggi e le normative in vigore.
Gli interventi devono sempre essere effettuati ad apparecchiatura disinserita elettricamente.
Posizionamento (Fig. 5)
1 Veduta frontale
2 Lato frontale
L'apparecchio è previsto per essere incassato in un piano di lavoro come illustrato nell'apposita figura. Predisporre su tutto il perimetro del piano il signillante a corredo.
Collegamento elettrico
Prima di effettuare l'allacciamento elettrico accertarsi che:
- le caratteristiche dell'impiano siano tali da soddisfare quanto indicato sulla targa matricola applicata sul fondo del piano;
- che l'impianto sia munito di un efficace collegamento di terra seconde le norme e le disposizioni di legge in vigore. La messa a terra è obbligatoria a termini di legge.
Nel caso che l'apparecchiatura non sia munita di cavo e/o di relativa spina utilizzato materiale idoneo per l'assorbimento indicato in targa matricola e per la temperatura di lavoro. Il cavo in nessun punto dovra raggiungere una temperatura superiore di 50^ a quella ambiente.
ESTE PRODUTO FOI CONCEBIDO PARA UMA UTILIZACAO DOMESTICA. O FABRICANTE REJEITA QUALQUER RESPONSABILIDADE EM CASO DE EVENTUAIS DANOS A COISAS OU PESSOs AS RESULTANTES DE UMA INSTALAÇAO INCORRECTA OU DE UTILIZATION INDEVIDA, ERRONEA OU INSENSATA.
