GEBRUIKSAANWIJZING HI 20.A IX INDESIT

Het installeren, 24-26

Plaatsing

Elektrische aansluiting

Typeplaatje

Beschrijving van het apparatusat, 27

Algemeen aanzlicht

Bedieningspaneel

Starten en gebruik, 28

De oven starten

Programma's, 29-30

Kookprogramma's

Praktische kooktips

Kooktabel

HI 150.B

HI 150.B IX

HI 20.B

HI 20.A IX

HIN 150

HIN 150 IX

HI 20.A

Kookplaat, 31

Type kookplaat

Aanzetten kookplaat glaskeramiek

Praktische tips voor het gebruik van de

glaskeramische kookplaat

Voorzorgsmaatregelen en advies, 32

Algemene veiligheidsmaatregelen

Afvalverwijdering

Energiebesparing en milieubesef

Onderhoud en verzorging, 33

De elektrische stroom aflsluiten

Schoonmaken van de oven

De ovendeur reinigen

Vervangen van het lampje

Service

Het installeren

NL

! Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging. Wanner u het product weggeeft, verkoopt, of wanner u verhuist, dient u dit boekje bij de oven te bewaren zodate alle nodige informatie voorhanden blijft.

! Lees de gebruiksaanwijzingen zorgvuldig: er staat belangrijke informatie in over installmentie, gebruik en veiligheid.

Plaatsing

! Het verpakkingsmaterial is Niet bestemd voor kinderen en dient waarom te worden weggegooid volgens de geldende normen (zie Voorzorgsmaatregelen en advies).

! De installmentie moet worden uitgevoerd door een bevoegde installmenteur en volgens de instructies van de fabrikant. Een verkeerde installmentie kan schade berokkenen aan Personen, dieren of dingen.

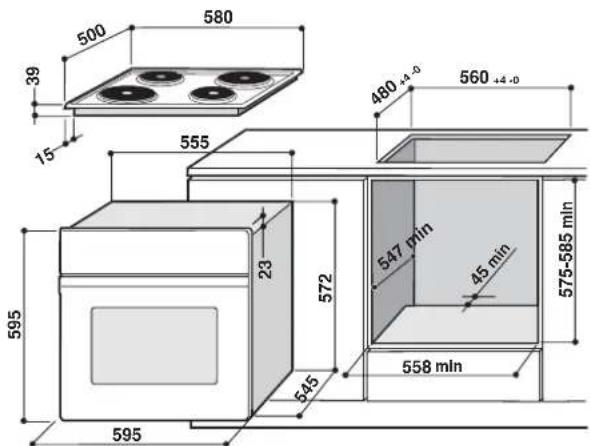

Inbouw

Voor een goede werkig van het apparaat moet het keukenmeubel de juiste kenmerken hebben:

• de zichkanten van de kastjes die aan de oven grenzen要去en hittebestendig�;
• in het bijzonder moet, in geval van meubels met fineer, de lijm bestand+zijn gegen temperaturen van 100^
• voor het inbouwen van de oven, zowelonder het aanrecht (zie figuur) alsin stapelbouw, dient het meubel de volgende afmetingen te hebben:

! Nadat het apparaat is ingebouwd, mag er geen contacteer更容易zijn met de elektrische onderdelen.

Het energieverbruik dat staat aangegeven op het typeplaatje is gebaseerd op dit soort installmentie.

Ventilatie

Om een goede ventilatie te hebben is hetoodzakelijk de achterkant van het meubel te verwijderen. Het verdient de voorkeur de oven op twee houten balken teplaatsen, of eventueel op een enkele plank die een opening heeft van tenminste 45× 560mm (zie afbeeldingen).

Centreren en bevestigen

Regel de 4 voetjes aan de zijkant van de oven in overeenkomst met de 4 gaten in de lijst. Dit hangt af van de dikte van de zijkant van het meubel:

als de dikte 20 mm is: verwijder dan het beweegbare gedeelte van het voetje (zie afb.);

als de dikte 18 mm is: gebrui k dan de eerste gleuf; zoals al door de fabriek is voorzien ( zie afb.);

als de dikte 16 mm is: gebruik de tweede gleuf (zie afb.).

Om het apparataa aan het keukenkastje te bevestigen: open de ovendeur en schroef de 4 houtschroeven in de 4 gaten in de zijrand.

!Alle beschemende onderdelen要去en zodanig worden bevestigdat ze Niet kunnen worden verwijderd zonder gereedschap te gebruiken.

Elektrische aansluiting

De keuken要去an het elektrische net worden aangesloten.Deze functioneert met de wisselstroom, de spanning en de frequentie die aangegeven staan op het typeplaatje (zie volgende pagina). De kookplaat wordt aan het fornuis verbonden met een speciale aansluiting.

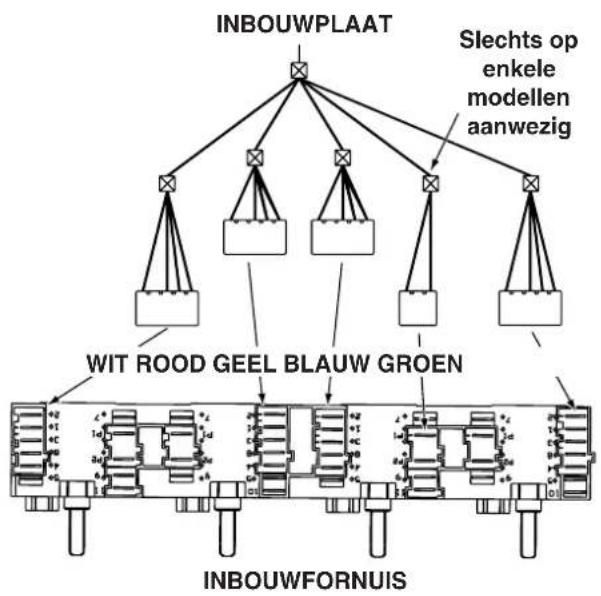

Nadat u de kookplaat heeft aangesloten, dient u de metalen bescherming waar op+zijn plaats te doeon. Als de kookplaat worden verwijderd moet u de rode dop, die oorspronkelijk op de rode connector zat, wee op zich plaats doeon.

Monteren voedingskabel

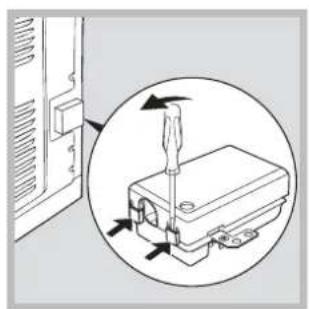

1. Licht de lipjes aan de zijkant van het deksel van het klemmenbord op met een schroevendraier: trek het deksel van het klemmenbord open (zie afb.).

2. De voedingskabel in werkung stellen: maak de schroef van de kabelklem en de schroeven van de contacten L-N-los, en bevestig de draden onder de schroeven met inachtneming van de kleuren: Blauw (N) Bruin (L) Geel-Groen (12)

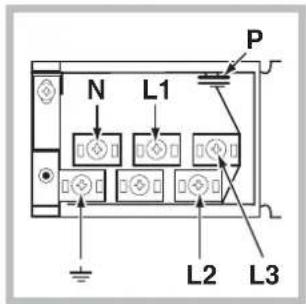

Het klemmenbord is ingesteld voor een verbinding op een 400V driefasenstroom (zie afbeeldenen onder).

400V 3N~H05RR-F
5x2.5 CEI-UNEL 35363
3 L 2

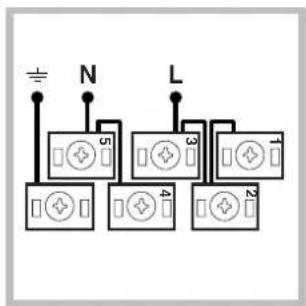

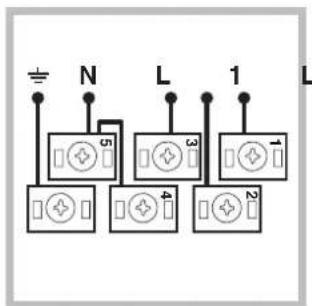

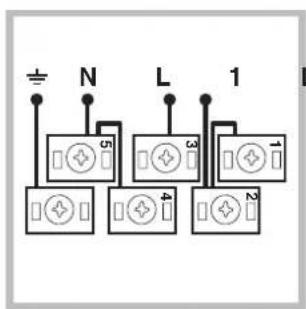

Als de elektrische installmente andere eigenschappen heeft (zie afbeeldingen onder), dient u de elektrische verbinding tot stand te brengen door middel van de verbindings-U-bouten in doos P.

230V\~H05RR-F3x4 CEI-UNEL 35363

400V 2N~H05RR-F 4x4 CEI-UNEL 35363 2

1. Maak de voedingskabel vast aan de speciale kabelklem.
2. Maak het deksel van het klemmenbord zicht.

Het aansluiten van de voedingskabel aan het net

Gebruik voor de voedingskabel een stekker die genormaliseerd is voor de lading aangegeven op het typeplaatje(zie hiernaast).

Wonneer het apparaatrechtstreeks op het net wordt aangesloten moet men tussen het apparaat en het net eeneerpolige schakelaar aanbrengen met een afstand tussen de contacten van minstens 3mm aangepast aan het elektrische vermogen en voldoend aan de geldende normen (de aarding mag nicht worden onderbroken door de schakelaar). De voedingskabel moet zodenig geplaatst worden dat hij nergens een temperatuur bereikt die 50^ hoger is dan de kamertemperatuur.

! De installmentur is verantwoordelijk voor de correcte elektrische verbinding en het in acht nemen van de geldende veiligheidsnormen.

Voor het aansluiten moet u controlleren dat:

• het stopcontact geaard is en voldoet aan degeldende normen;
• het stopcontact in staat is het maximale vermogen van het apparaat te verdragen, zoals aangegeven op het typeplaatje (zie onder);
• de spanning zich bevindt:tussen de waarden die staan aangegeven op het typeplaatje (zie onder);
• het stopcontact en de stekker overeenkomen. Als dat Niet zo is, dient u ofwel de stekker ofwel het stopcontact te verrangen; gebruik geen verlengsnoeren of dubbelstekkers.

! Wanner het apparaat geinstalleerd is, moeten de snoer en het stopcontact makkelijk te bereiken zijn.
! De kabel mag nicht worden gebogen of samengedrukt.
! De kabel moet vanijd totarend worden gecontroleerd en mag alleen door erkende monteurs worden verrangen (zie Service).
! De fabrikant kan nicht verantwoordelijkheid worden gesteld als deze normen nicht worden nageleefd.

TYPEPLAATJE
Afmetingen	breedte 43,5 cm. hoogte 32 cm. diepte 43,5 cm.
Inhoud	liter 60
Elektrische aansluitingen	spanning 230V/400V~ 3N 50/60Hz maximum vermogen 8400W
ENERGY LABEL	Richtlijn 2002/40/CE op etiket van elektrische ovens. Norm EN 50304 Energieverbruik verklaring Klasse convectie Natuurlijk verwarmingsfunctie: Traditioneel
CE	Dit apparaat voldoet aan de volgende EU Richtlijnen: - 2006/95/EEG van 12/12/06 (Iaagspanning) enaaropvolgende wijzigingen; - 2004/108/EEG van 15/12/04 (elektromagnetische compatibiliteit) enaaropvolgende wijzigingen - 93/68/EEG van 22/07/93 en haaropvolgende wijzigingen - 2002/96/EC enaaropvolgende wijzigingen

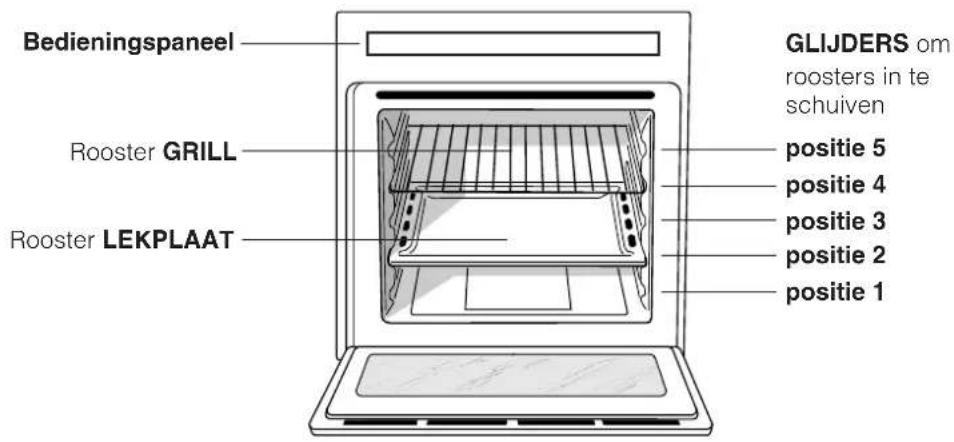

Algemeen aanzicht

NL

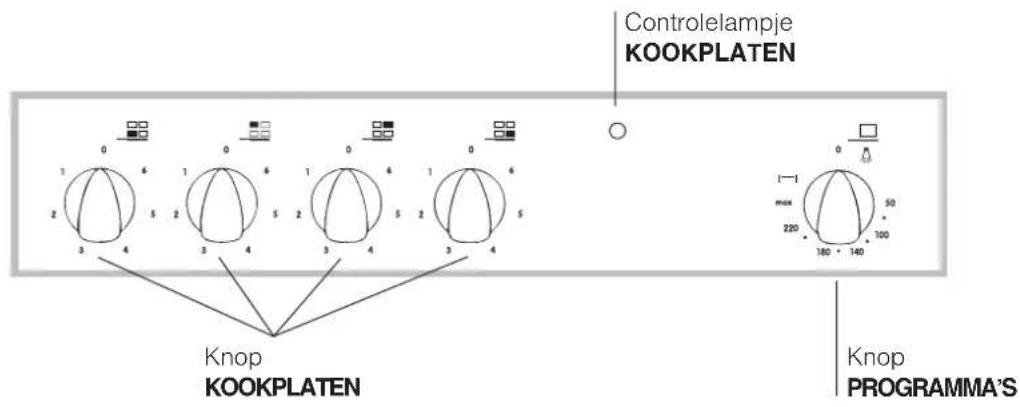

Bedieningspaneel

! Wij raden u aan bij het eerste gebruik de oven minstens een uur leeg te latent functioneren, op maximum temperatuur en met de deur dicht. Nadat u de oven hebt uitgedaan, opent u de overdeur en lucht u het vertrek. De lucht die u ruikt komt door het verdampen van de middelen die worden gebruikt om de oven te beschermen.

De oven starten

1. Door aan de knop PROGRAMMA'S te draaien kutu het gewenste kookprogramma kiezen.
2. Een lijst met kooktijden en aanbevolen
   kooktemperaturen(Int)kunt u terugvinden in de Kooktabel (zie Programma's).

3. Tijdens het koken(Int) u nog aktijd: - het kookprogramma veranderen met behulp van de knop PROGRAMMA'S;

4. het koken onderbreken door de knop PROGRAMMA'S wee op stand "0" te zetten.

!Zet nooit voorwerpen op de bodem van de oven; u riskeert hiermee het email te beschadigen.

! Plaats de overschalen algid op bijgeleverde roosters.

Ovenverlichting

Deze gaat werken door de knop PROGRAMMA'S op te draaien. Ze blijft aan wanner u een kookprogramma selecteert.

Kookprogramma's

Programma TRADITIONE OVEN

De onderste en bovenste verwarmingselementen gaan aan. Met deze traditionele kookwijze is het betere een enkel rooster te gebruiken: met meertere roovers riskeert u een slechte temperatuursverspreiding. De ingestelde temperatuur worden automatisch bereikt en constant gehonden door de thermostat die geregold worden door de knop PROGRAMMA'S.

Programma OVEN BOVEN

Het bovenste verwarmingselement gaat aan. Deze functie kan worden gebruikt voor het afmaken van een gerecht. Kook met de ovendeur zich.

Praktische kooktips

! Bij de functie GRILL raden wij u aan de lekplaat op stand 1 te zetten om eventuele vet of jus op te vangen.

GRILL

• Plaats de grill op stand 3 of 4,plaats de gerechten op het midden van de grill.
• Het is normalaal dat het bovenste verwarmingselement Niet constant aan blijft: zich werking worden geregeld door eenthermostat.

PIZZA

• Gebruik een lichte aluminium overschaal en zet hem op het bijgeleverde ovenrooster. Bij gebruik van de bakplaat duurt het langer en krijgt u waarschijnlijk geen krokante pizza.
  Bij zeer gezulde pizza's raden wij aan de mozzarella of andere kaas pas halverwege de kooktijd toe te voegen.

Kooktabel

Gerechten	Gewicht (kg)	Roosterstanden	Voorverwarming(minuten)	Aangeraden temperatuur	Kooktijd(minuten)
Pasta
Lasagne	2,5	3	-	210	75-80
Cannelloni	2,5	3	-	210	75-80
Tagliatelle	2,5	3	-	210	75-80
Vlees
Kalfsvlees	1,7	3	-	220	85-90
Kip	1,5	3	-	220	110-115
Kalkoen	3,0	3	-	220-Max	95-100
Eend	1,8	3	-	220	120-125
Konijn	2,0	3	-	220	105-110
Varkensvlees	2,1	3	-	220	100-110
Lamsvlees	1,8	3	-	220	90-95
Vis
Makreel	1,1	3	-	210-230	55-60
Zwaardvis	1,5	3	-	210-230	60-65
Forel	1,0	3	-	210-230	40-45
Pizza
Napoletana	1,0	3	15	Max	30-35
Taarten
Koekjes	0,5	3	15	180	30-35
Jamtaart	1,1	3	15	180	30-35
Chocoladetaart	1,0	3	15	200	45-50
Taart die moet rijzen	1,0	3	15	200	50-55

Type kookplaten

Bij de oven hoor een kookplaat die samengesteld kan zijnuit twee verschillende verwarmingselementen: gietijzerenelektrische kookplaten (zie afbeelding 1) of glaskeramischekookplaten (zie afbeelding 2).

Aanzetten kookplaat glaskeramiek

Traditioneel kookgedeelte

De traditionele straalelementen zijn gemaakt van cirkelvormige verwarmingselementen die pas zo'n tiental seconden na ontsteking rood worden. Ieder kookgedeelte heeft zich eigendieningsknop waarmee u 6 verschillende temperaturen kurz kiezen, met een minimumwaarde van 1 tot een maximumwaarde van 6.

Controleampjes resterende warmte

De warmtecontrolelampjes (C) geen aan dat het betreffende kookgedeelte warmer is dan 60^ , ook nadat het verwarmingselement is uitgeschakeld.

Aangeraden stroomsterktes voor verschillend gebruik:

Positie	Normale of snelle plaat
0	Uit
1	Groenten en vis
2	Aardappelen (gestoomd), soep, capucijners, bonen
3	Doorkoken van grote hoevelheeden, minestroni enz.
4	Braden (medium)
5	Braden (hard)
6	Bruin bakken of snel aan de kook brengen

Praktische tips voor het gebruik van de glaskeramische kookplaat

! De lijm die gebrukt is voor de afdichtingen LAST wat vetvlekjes achefter op het glas. Voordat u de kookplaat gebrukt, raden wij u aan de vlekken te verwijderen met een Niet-schurend schoonmaakmiddel.

Gedurende de eerste uren van gebruik is het möglichk dat u een rubbergeur ruikt, dieECHTER snel wegtrekt.

Teneinde optimale resultaten te bereiken van de kookplaat:

• gebruik pannen met een platte bodem die perfect aansluten op het verwarmgedeelte;

• gebruik pannen die groot genoeg zichn om de kookplaat geheel te bedekken teneinde alle beschikbare但它 beuten;

• houdt de bodem van de pannen alsd schoon en droog zodat ze goed aansluten op het kookvlak. Dit verlangt de levensduur van zowel de pannen als het kookgedeelte.
• vermijdt bezelfde pannen te gebruiken die u ook op een gasfornuis gebruikt: de warmteconcentratie van gasbranders kan de bodem van pannen verrormen, waardoor ze Niet goed meer aansluiten;
• laut nooit een kookgedeelte aan staan zonder een pan erop. De verhitting, die snel het maximum niveau bereikt, zou de verwarmingselementen können beschadigen.

Voorzorgsmaatregelen en advies

NL

! Dit apparaat is ontworpen en vervaardigd volgens de geldende internationale veriligeidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veriligeid en u dient zer derhalve goed door te nemen.

Algemene veiligheidsmaatregelen

• Dit apparaat is vervaardigd voor Niet-professioneel gebruik binnenshuis.
• Het apparaat dient Niet buitenshuis te worden geplaatst, ook Niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of als het onweert.
• Maak gelebruik van de handgrepen aan deijkenkant van de oven als u het apparaat要去 verplaatsen.
• Raak de oven nicht blootsvoets of met natte handen of voeten aan.
• Het apparaat dient om gerechten te koken. Het mag uitsluitend worden gebruikt door volwassenen en alleen volgens de instructies die beschreiben staan in deze handleiding.
  Gedurende het gebruik van de oven worden de verwarmingselementen en enkele delen van de ovendeur heet. Raak ze Niet aan en houdt kinderen op afstand.
• Voorkom dat elektrische snoeren van anderekleine keukenapparaten op warme delen van de oven terechtkomen.
• Laat de ventilatieopengingen en warmteafvoer vrij.
• Pak het handvat van de ovendeur alleen in het midden vast: aan de zijkant zou het heet hunnen zich.
• Gebruik altid ovenwanten om gerechten in de oven te zieten en eruit te halen.
• Plaats geen aluminiumfolie op de bodem van de oven.
• Plaats geen brandbaar materiaal in de oven: als de oven plotseling aan zou worden gezet, zou dit materiaal vlam konnen vatten.
• Controller altijd dat de knappen in de positie "●"/"o" staan als het fornuis nicht gebruikt worden.
• Haal de stekker nooit uit het stopcontact door aan het snoer te trekken.
  Maak de oven Niet schoon of voer geen onderhouduit als de stekker nog in het stopcontact zit.
• Als de oven defect is, mag u nooit aan het interne systeme sleutelen om een reparatie proberenuit te voeren. Neem contact op met de Technische Dienst (zie Service).
• Plaats geen zware voorwerpen op de open ovendeur.
• De glaskeramische kookplaat is bestand gegen Mechanische stoten. Hij kan darüber worden beschadigd (of barsten) als hij worden gereakt door een suntig object,

bijvoorbeeld door gereedschap. Als dit gebeurt, moet u onmiddelijk het apparaat aflsuiten van de elektrische stroom en contact opnemen met de Technische Dienst.

• Vergeet Niet dat de temperatuur in het kookgedeelte aanzienlijk hoog blijt tot minstens 30 minutes nadat het wordenuitgeschakeld.
• Houdt voorwerpen die kuren smelten op afstand van de kookplaat, zoals b.v. plastic, aluminium of suikerhoudende etenswaren. Let vooral op plastic of aluminium verpakkingen of folie: als u ze op het nog warme of lauwe kookvlak neerlegt, kut u een zware schade aanrichten.
• Dit apparaat mag nicht worden gebruikt door Personen (kinderen inbegrepen) met een beperkt lichamelijk, sensorieel of geestelijk vermogen of Personen die nicht de nodige ervaring of kennis hebben met het apparaat, tenzij onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid of nadat hun is uitgelegd hoe het apparaat werkt.
• Voorkom dat kinderen met het apparaat spelen.

Afvalverwijdering

• Verwijdering van het verpakkingsmaterial: houdt u aan deplaatselijke normen, zodat het verpakkingsmaterial hergebruikt kan worden.
  VDe Europese Richtlijn 2002/96/EC over Vernietiging van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijkke electrische apparaten Niet mogen vernietigd via de normale ongesorteerde afvalstrom. Oude apparaten要去 apart worden ingezameld om zo het hergebruik van de gebruekte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de "afvalcontainer met een kruis erdoor" herinnert u aan uw verplichting, dat wonneer u het apparaat vernietigt, het apparaat apart要去 worden ingezameld. Consumen toeken contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat.

Energiebesparing en milieuubesef

• Door de oven te gebruiken vanaf het late middaguur tot aan de vroege ochtend zorgt u ervoor dat uw elektriciteitscentrale minder worden belastijdens het 'spitsuur'.
• Houdt bij de functie GRILL alsijd de ovendeur zich: dit om betere resultaten te bereiken en voor een betere energiebesparing (circa 10% ).
• Houdt de affdichtingen altijd schoon zodat ze goed aansluiten op de deur en er geen hitte vrij kan komen.

De elektrische stroom afsluien

Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat.

Schoonmaken van de oven

• De buitenkant, dus zowel het email en het roestvrij staal als de rubberen afdichtingen, kutnen met een spons en een sopje worden afgenomen. Als de vlekken moeilijk te verwijderen zich, kut u een speciaal reinigingsmiddel gebruiken. Na het reinigen dient u alles goed af te spoelen en te drogen. Gebruik geen schuurmiddelen of bijtende producten.
• De binnenkant van de oven kunt u het Beste direct na gebruik schoonmaken, als hij nog lauw is. Gebruik warm water en een schoonmaakmiddel, spoelervoigens af en droog met een zachte doek. Gebruik geen schuurmiddelen.
• De accessoires können gewoon worden aufgewassen (eventuel ook in de vaatwasser).
  ! Gebruik nooit stoom- of hogedrukreinigers voor het reinigen van het apparatus.

Deovendeur reinigen

Reinig het glas van de deur met een spons en nicht schurende producten. Droog met een zachte doek. Gebruik geen ruwe schurende materialen of scherp schrapertjes die het oppervlak zouden konnen krassen waardoor als gevolg het glas zou konnen barsten. U Aunt voor een grondige reiniging de ovendeur verwijderen:

1. open de deur volledig (zie afbeeling).

1. til de hendeltjes op die zich aan de scharnieren bevinden en draai ze (zie afbeelding);

1. pak de deur aan de
   zijkanten beet en sluit hem
   langzaam, maar nicht helemaal.
   Druk op de klemmen F, trek
   dan de deur waar u toe en haal
   hem uit+zijn voegen (zie
   afbeelding).
   Zet de deur weeop zijn plaats
   door deze handelingen in
   omgekeerde volgorde uit te
   voeren.

Controleer de afdichtingen

Controleer regelmatig de staat van de afdichting rondon de ovendeur. In het geval de afdichtingen beschadigd zijn, dient u zich tot de dichtstbijzijnde Technische Dienst te wenden (zie Service). Gebruik de oven Niet voordat de reparatie is uitgevoerd.

Vervangen van het lampje

Voor het verwangen van het ovenlampje:

1. Schroef het glazen lampenkapje los.
2. Schroef het lampje los en verrang het met eenzelfde soort lampje: sterkte 25W, fitting E 14.
3. Plaats het deksel er weeop (zie afb.).

Service

Dit dient u door te given:

• het model oven (Mod.)
• het serienummer (S/N)

Deze informatatie bevindt zich op het typeplaatje op het apparaat en/of op de verpakking.
