Caractéristiques	Détails
Type de four	Four encastrable
Capacité	65 litres
Classe énergétique	A
Puissance	2800 W
Fonctions de cuisson	Chaleur tournante, grill, cuisson traditionnelle
Dimensions (L x P x H)	60 x 60 x 55 cm
Poids	30 kg
Type de nettoyage	Nettoyage par catalyse
Sécurité enfant	Oui
Type de porte	Porte vitrée
Accessoires inclus	Grille, plat à rôtir
Garantie	2 ans

FOIRE AUX QUESTIONS - HI 20.A IX INDESIT

Comment préchauffer le four INDESIT HI 20.A IX ?

Pour préchauffer le four, tournez le sélecteur de mode sur la fonction souhaitée et réglez la température désirée. Attendez que le témoin de préchauffage s'éteigne pour indiquer que le four est à la bonne température.

Que faire si le four ne chauffe pas ?

Vérifiez que le four est correctement branché et que le tableau électrique n'a pas disjoncté. Assurez-vous également que la porte du four est bien fermée et que le réglage de la température est correct.

Comment nettoyer l'intérieur du four ?

Utilisez un nettoyant pour four adapté et suivez les instructions sur l'étiquette. Pour un nettoyage plus naturel, vous pouvez également utiliser un mélange de bicarbonate de soude et d'eau.

Le four émet un bruit étrange pendant son fonctionnement, que faire ?

Un bruit étrange peut être dû à un ventilateur défectueux ou à des éléments de chauffage. Vérifiez si des objets sont coincés dans le ventilateur. Si le problème persiste, contactez le service après-vente.

Comment utiliser la fonction de grill ?

Pour utiliser la fonction de grill, sélectionnez le mode grill sur le sélecteur et réglez la température. Placez les aliments sur la grille et surveillez la cuisson pour éviter de brûler les aliments.

Que faire si le four affiche un code d'erreur ?

Référez-vous au manuel d'utilisation pour identifier le code d'erreur. Si vous ne pouvez pas résoudre le problème vous-même, contactez le service après-vente pour obtenir de l'aide.

Comment régler la minuterie du four ?

Pour régler la minuterie, tournez le bouton de minuterie jusqu'à la durée souhaitée. Le four émettra un signal sonore lorsque le temps est écoulé.

Est-ce que le four INDESIT HI 20.A IX est équipé d'un mode de cuisson à vapeur ?

Non, le modèle INDESIT HI 20.A IX ne dispose pas d'une fonction de cuisson à vapeur. Il offre des modes de cuisson conventionnels et à chaleur tournante.

Comment changer l'ampoule du four ?

Débranchez le four et retirez le couvercle de l'ampoule en le tournant. Remplacez l'ampoule par une ampoule de rechange adaptée et remettez le couvercle en place.

MODE D'EMPLOI HI 20.A IX INDESIT

Plaquette signalétique

Description de l'appareil, 16

Vue d'ensemble

Tableau de bord

Mise en marche et utilisation, 17

Mise en marche du four

Programmes, 18-19

Programmes de cuisson

Conseils de cuisson

Tableau de cuisson

HI 150.B

HI 150.B IX

HI 20.B

HI 20.A IX

HIN 150

HIN 150 IX

HI 20.A

Table de cuisson, 20

Type de table

Mise sous tension de la table vitrocéramique

Conseils d'utilisation de la table vitrocéramique

Précautions et conseils, 21

Sécurité générale

Mise au rebut

Economies et respect de l'environnement

Nettoyage et entretien, 22

Mise hors tension

Nettoyage de l'appareil

Nettoyage de la porte

Remplacement de I'ampoule d'éclairage

Assistance

! Conserve ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

!Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de votre apparéil

Positionnement

! Les emballages ne sont pas des jouets pour enfants, il faut lesmettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et consels).

! L'installation doit être effectuee par un professionnel du secteur conformement aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens.

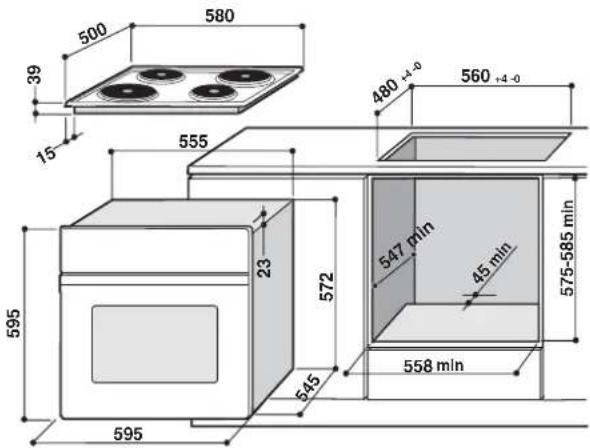

Encastrement

Pour garantir le bon fonctionnement de l'appareil, il faut que le meuble possede des caractéristiques bien précises :

• les panneaux adjacents doivent être fabriqués dans un matériel résistant à la chaleur;
• dans le cas notamment de meubles plaqués bois, il faut que les colles résistant à une température de 100^ ;
• la cavité du meuble pour encastrement du four, tant sous plan (voir figure) qu'en colonne, doit avoir les dimensions suivantes:

!Après encastrement de l'appareil, il ne doit plus y avoir possibilité de contact avec les parties electrifiées. Les déclarations de consommation indiquées sur l'étiquette des caractéristiques ont été mesurées pour ce type d'installation.

Aération

Pour garantir une bonne aération, la cavité d'encastrement doit être dépourvue de paroi arrêté. Il est conseilé d'installer le four de manière à ce qu'il repose sur deux cales en bois ou bien sur un plan d'appui continu qui ait une découvert d'au moins 45 x 560 mm (voir figures).

Centrage et fixation

Positionnez les 4 taquets situés sur les côtés du four en face des 4 trous pratiqués sur le cadre et réglezles selon l'épaissur de la joue du meuble:

épaisseur 20 mm : enlevez la partie amovible du taquet ( voir figure) ;

épaisseur 18 mm : utilisez la première rainure, comme prévu par le fabricant ( voir figure);

épaisseur 16 mm : utilisez la deuxieme rainure ( voir figure).

Pour fixer l'appareil au meuble : ouvre la porte du four et vissez 4 vis à bois dans les 4 trous du cadre.

Toutes les parties qui servent de protection doivent être fixées de manière à ne pouvoir être enlevées qu'avac l'aide d'un outil.

Raccordementelectrique

Le raccordement electrique au réseau doit etre effectue sur le four qui est prevu pour fonctionner en courant alternatif a la tension et frquence d'alimentation indiquees sur la plaquette signaletique (voir page suivante).

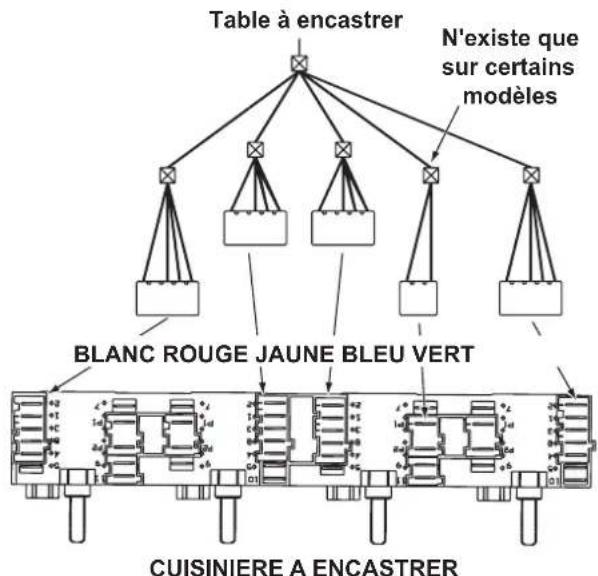

La table de cuisson est raccordée au four à l'aide d'un connecteur spécial.

Remetre la protection métallique en place après avoir connecté la table. En cas de démontage de la table, remetre le bouchon rouge d'origine sur le connecteur rouge.

Montage du cable d'alimentation

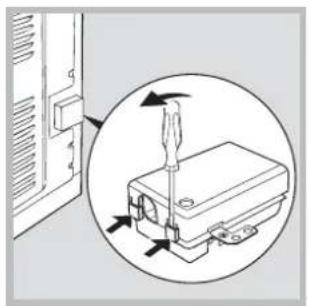

1. Pour ouvrir le bornier, faites pression à l'aide d'un tournevis sur les languettes laterales du couvercle : tirez et ouvre le couvercle (voir figure).

2. Montage du cable d'alimentation: dévissez la vis du serre-cable ainsi que les trois vis des contacts L-N-½ puis fixez les fils sous les têtes de vis en respectant les couleurs Bleu (N) Marron (L) Jaune-Vert (½).

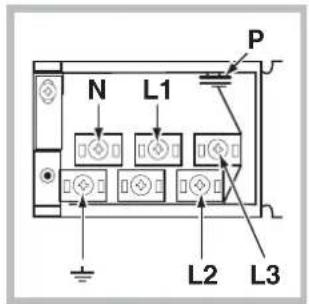

Le bornier est prévu pour raccordement à 400 V triphase (voir figures ci-dessous).

400V 3N~H05RR-F
5x2.5 CEI-UNEL 35363

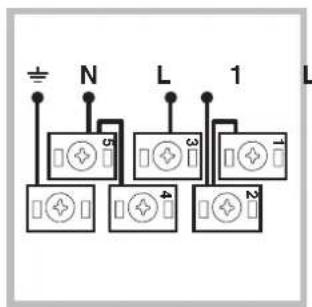

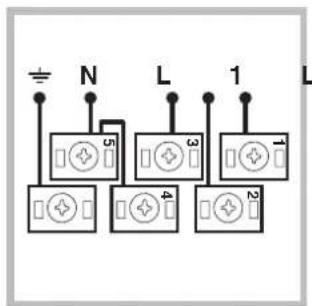

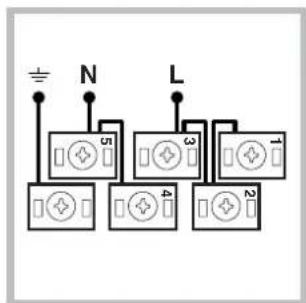

Si l'installation electrique presente d'autres caractéristiques (voir figures ci-dessous), précisé au raccordement electrique au moyen des cavaliers de raccordement logés dans le boitier P.

230V\~H05RR-F 3x4 CEI-UNEL 35363

400V 2N~H05RR-F 4x4 CEI-UNEL 35363 2

1. Fixez le cable d'alimentation dans le serre-cable prévu.
2. Fermez le couvercle du bornier.

Branchement du cable d'alimentation au réseau électrique

Montez sur le cable une prise normalisée pour la charge indiquée sur l'étiquette des caractéristiques (voir ci-contre).

En cas de raccordement direct au réseau, il faut intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l'interrupteur). Le cable d'alimentation ne doit atteindre, en aucun point, des températures dépassant de 50^ la température ambiente.

! L'installateur est responsable du bon raccordement électrique de l'appareil et du respect des normes de sécurité.

Avant de procéder au branchement, assurez-vous que:

• la prise est bien munie d'une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique (voir ci-dessous);
• la tension d'alimentation est bien comprise entre les valeurs individues sur la plaquette signalétique (voir ci-dessous);
• la prise est bien compatible avec la fiche de l'appareil. Si ce n'est pas le cas, remplacez la prise ou la fiche, n'utilisez ni rallonges ni prises multiples.

!Après installation de l'appareil, le cable électrique et la prise de courant doivent être facilement accessibles
!Le cable ne doit etre ni plie ni excessivement écrase.
! Il doit être contrôle périodiquement et ne peut être remplace que par un technicien/agree (voir Assistance).
! Nous déclinons toute responsabilité en cas de non respect des normes enumeratedes ci-dessus.

PLAQUETTE SIGNALETIQUE
Dimensions	largeur cm 43,5hauteur cm 32profondeur cm 43,5
Volume	160
Raccordements électriques	tension 230V/400V~ 3N 50/60Hzpuissance maxi. absorbée 8400W
ETIQUETTEENERGIE	Directive 2002/40/CE sur l'étiquettedes jours électriquesNorme EN 50304Consommation énergie déclaréepour Classe convection naturellefonction four : Tradition
CE	Cet apparéil est conforme auxDirectives Communautairessuivantes :- 2006/95/CEE du 12/12/06 (BasseTension) et modificationssuccessives- 2004/108/CEE du 15/12/04(Compatibilité electromagnétique)et modifications successives- 93/68/CEE du 22/07/93 etmodifications successives- 2002/96/EC et modificationssuccessives

FR

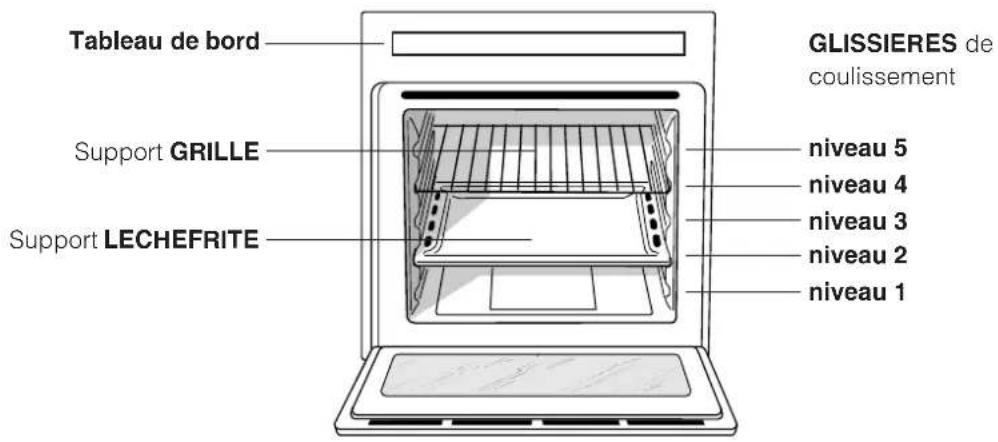

Vued'ensemble

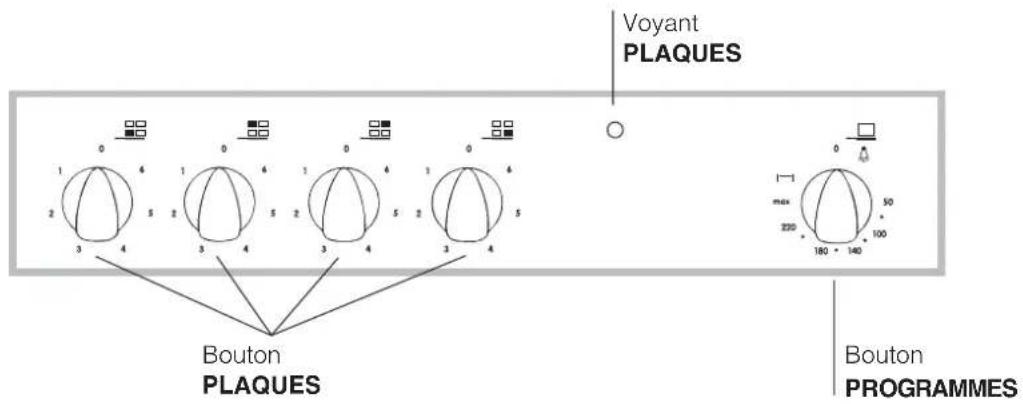

Tableau de bord

! Lors de son premier allumage, faites fonctionner le four à vide, porte fermée, pendant au moins une heures en réglant la température à son maximum. Puis éteignez-le, ouvre la porte et arez la piece. L'odeur qui se dégage est due à l'évaporation des produits utilisés pour protéger le four.

Mise en marche du four

1. Pour selectionner le programme de cuisson souhaite, tournez le bouton PROGRAMMES.
2. Un tableau de cuisson vous guidera dans vos cuissons en vous indiquant notamment les températures conseillées pour chacune d'elles (voir Programmes).

3. En cours de cuisson, vous pouvez à tout moment: - modifier le programme de cuisson à l'aide du bouton PROGRAMMES;

4. interrompre la cuisson en ramenant le bouton PROGRAMMES sur "0".

! Ne posez jamais d'objets à même la sole du four, vous pourriez abimer l'émail.
! Placez toujours vos plats sur la grille fournie avec l'appareil.

Eclairage du four

Pour l'allumer, selectionnez à l'aide du bouton PROGRAMMES La lampe reste allumée quand vous selectionné un programme de cuisson.

Programmes de cuisson

Programme FOUR TRADITION

Mise en marche des résistances de voûte et de sole. Pour cette cuisson traditionnelle mistrés vaut cuire sur un seul niveau : la cuisson sur plusieurs niveaux entrainerait une mauvaise distribution de la chaleur. La température sélectionnée est automatiquement atteinte et maintainue constante par le thermostat commandé par le bouton PROGRAMMES.

Programme CHALEUR VOUTE

Mise en marche de la résistance de VOITE. Cette fonction est conseillée pour parfaire la cuisson des aliments. Cuisson porte du four fermée.

Conseils de cuisson

! En cas de cuisson en mode GRIL, place la lèchefrite au gradin 1 pour récapérer les jus de cuisson.

GRIL

• Placez la grille au gradin 3 ou 4, enfournez vos plats au milieu de la grille.
• Ne vous inquiétez pas si la résistance de VOUTE n'est pas allumée en permanence : son fonctionnement est contrôle par un thermostat.

PIZZA

• Utilisez un plat en aluminium léger et enfournez-le sur la grille du four. Si vous utilisez la l'échefrite, vous prolongerez le temps de cuisson et obtiendaçEZ difficilement une pizza croustillante.
• Si vos pizzas sont bien garnies, n'ajoutez la mozzarelle qu'à mi-cuisson.

Tableau de cuisson

Aliments	Poids (Kg)	Niveau affournement	Préchauffage(minutes)	Températurepréconisée	Durée cuisson(minutes)
Pâtes
Lasagnes	2,5	3	-	210	75-80
Cannelloni	2,5	3	-	210	75-80
Taqliatelle	2,5	3	-	210	75-80
Viandes
Veau	1,7	3	-	220	85-90
Poulet	1,5	3	-	220	110-115
Dinde	3,0	3	-	220-Max	95-100
Canard	1,8	3	-	220	120-125
Lapin	2,0	3	-	220	105-110
Porc	2,1	3	-	220	100-110
Agneau	1,8	3	-	220	90-95
Poissons
Maquereaux	1,1	3	-	210-230	55-60
Denté	1,5	3	-	210-230	60-65
Truite en papillote	1,0	3	-	210-230	40-45
Pizza
Napolitaine	1,0	3	15	Max	30-35
Gâteaux
Biscuits	0,5	3	15	180	30-35
Tarte	1,1	3	15	180	30-35
Gâteau au chocolat	1,0	3	15	200	45-50
Gâteaux levés	1,0	3	15	200	50-55

FR

Table de cuisson

FR

Type de table

Le four est associé à une table de cuisson équipée, au besoin, de deux types de foyer : des plaques électriques en fonte (voir figure 1) ou des plans vitrocéramique (voir figure 2).

Mise sous tension de la table vitrocéramique

Foyers traditionnels

Les foyers radiants traditionnels sont constitués de spires qui deviennent rouges en quelques dizaines de secondes.

Chaque foyer est équipé d'un bouton de commande perceptant de selectionner 6 températures au besoin allant d'un minimum de 1 à un maximum de 6.

Voyants de chaleur résiduelle*

Les voyants (C) indiquent que la température du foyer correspondant est supérieure à 60^ , même après l'arrêt.

Niveau de puissance conseillés pour les différents types de cuisson :

Position P	aque normale ou rapide
0	Eteint
1	Cuisson de légumes verts, poissons
2	Cuisson de pommes de terre (à la vapeur) soupes, poised chiches, haricots
3	Pour continuer la cuisson de grandes quantités d'aliments, minestrone
4	Rôtir (moyen)
5	Rôtir (fort)
6	Rissoler ou rejoindre l'ébullition en peu de temps

Conseils d'utilisation de la table vitrocéramique

! La colle utilisée pour les joints laïssé des traces de graissse sur le verre. Nous vous conseillons de les éliminer avant d'utiliser l'appareil, à l'aide d'un produit d'entretien non abrasif. Une odeur de caoutchouc peut se dégager au cours des premières heures d'utilisation, elle disparaitra très vite.

Pour obtenir deailles performances de vote table de cuisson :

• utilisez des casseroles à fond plat pour qu'elles adhérent parfaitement à la zone de chauffe

• utilisez toujours des casseroles dont le diamètre couvre complètement la zone de chauffe de façon à ce que toute la chaleur disponible puisse être utilisée;

• veillez à ce que la base des casseroles soit toujours bien sèche et propre, pour garantir un bon contact et une longue durée de vie des foyers mais aussi des casseroles;

• évitez d'utiliser les casseroles que vous utilisez sur les brûleurs à gaz. la concentration de chaleur sur les brûleurs à gaz peut déformer le fond de la casserole qui perd son adhérence ;

• ne laïsez jamais un foyer allumé sans casserole car, dans ce cas, le niveau maximum de chaleur est atteint très rapidement et les éléments chauffants risquent de s'endommager.

! Cet apparéil a été concu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Sécurité générale

• Cet apparéil a été concu pour un usage familial, de type non professionnel.
• Cet apparéil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Pour déplacer l'appareil, servez-vous des poignées prévues à cet effet sur les cotes du four.
• Ne touchez pas à l'appareil pieds nus ou si vos mains ou pieds sont mouillés ou humides
• Cet apparéil qui sert à cuire des alimentés ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi.
• En cours de fonctionnement, les éléments chauffants et certaines parties de la porte peuventvenir très chauds. Attention à ne pas les toucher et à garder les enfants à distance.
• Evitez que le cordon d'alimentation d'autres petits électroménagers touche à des parties chaudes du four.
• Les orifices ou les fentes d'airation ou d'évacuation de la chaleur ne doivent pas être bouchés
  Saisissez toujours la poignée en son milieu : elle risque d'être très chaude à ses extrémites.
  Utilisez plusieurs des gants de protection pour enfournier ou sortir des plats du four.
• Net napissez jamais la sole du four de papier aluminium.
• Ne rangez pas de matériel inflammable à l'intérieur du four : si l'appareil était par inadvertance mis en marche, il pourrait prendre feu.
  Veillez toujours à ce que les manettes soient sur la position "O" / O" quand vous n'utilise pas l'appareil.
• Ne tirezURTOUT pas sur le cable pour débrancher la fiche de la prise de courant.
• N'effectuez aucune opération de nettoyage ou d'entretien sans avoirAAPARAVANT DEbranche la fiche de la prise de courant.
• En cas de panne, n'essayez enaucun cas d'acceder aux mecanismes internes pour tenter de réparer l'appareil. Contactez le service d'Assistance (voir Assistance).

• Ne posez pas d'objets lourds sur la porte du four ouverte.

• Le plan vitrocéramique résiste aux chocs mécaniques, il peut toute fois se fendre (ou même se briser) sous l'effet d'un choc provoqué par un objet pointu, tel qu'un ustensile par exemple. Dans ce cas, débranchez immédiatement l'appareil du réseau électrique et adressez-vous au centre d'assistance technique.
  N'oubliez pas que la température des foyer reste plutilot elevée pendant au moins trente minutes après leur arrêt.

• Gardez àonne distance de la table de cuisson tout objet qui pourrait fondre, des objets en plastique ou en aluminium par exemple, ou des produits à haute teneur en sucre. Faites très attention aux emballages, au film plastique et papier aluminium : au contact des surfaces encore chaudes ou tièdes,ils risquent d'endommager gravement la table.
• Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intérémédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant d'utilisation de l' apparéil.
  S'assurer que les enfants ne jouent pas avec l'appareil.

Mise au rebut

• Mise au rebut du matériel d'emballage : conformez-vous aux reglementations locales, les emballages pourront ainsi etre recyclés.
• La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les apparèils menagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les apparèils usages doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des matérieliaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposée sur tous les produits pour rappeler les obligations de collecte séparée.

Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarchee à suivre pour l'enlevement de leur vieil apparéil.

Economies et respect de l'environnement

• Pour faire des économies d'électricité, utilisez autant que possible votre four pendant les heures creuses.
  Pour vos cuissons au GRIL, nous vous conseillons de garder la porte du four fermée: Vous obtiendrez de plusieurs résultats tout en faisant de sensibles économies d'énergie (10% environ).

Mise hors tension

Avant toute opération de nettoyage ou d'entretien coupez l'alimentation électrique de l'appareil.

Nettoyage de l'appareil

• Nettoyez l'extérieur émailé ou inox et les joints en caoutchouc à l'aide d'une éponge imbibée d'eau tiède additionné de savon neutre Si les taches sont difficiles à enlever, utilisez des produits spéciaux. Il est conseilé de rincer abondamment et d'essuyer après le nettoyage. N'utilise ni poudres abrasives ni produits corrosifs.
• Nettoyez l'enceinte du four après toute utilisation, quand il est encore tiède. Utilisez de l'eau chaude et du détergent, rincez et séchez avec un chiffon doux. Evitez tout produit abrasif.
• Les accessoires peuvent être lavés comme de la vaisse courante y compris en lave-vaisse.

! Ne nettoyez jamais l'appareil avec des nettoyeurs vapeur ou haute pression.

Nettoyage de la porte

Nettoyer la vitre de la porte avec des produits non abrasifs et des éponges non grattantes, essuyer ensuite avec un chiffon doux. Ne pas utiliser de matérielux abrasifs ou de racloirs métalliques aiguises qui risquent de rayer la surface et de briser le verre. Pour nettoyer plus à fond, vous pouvez déposer la porte du four :

1. ouvrez complètement la porte (voir figure);

1. soulevez et faites pivoter les leviers situés sur les deux charnières (voir figure)D;

1. saisissez la porte par les cots, refermez-la lentement mais pas complètement. Appuyez sur les arrêts F, puis tirez la porte vers vous en la dégaugeant de ses charnières (voir figure). Remontez la porte en refaisant en sens inverse les mêmes opérations.

Contrôle des joints

Contrôlez périodiquement l'état du joint autour de la porte du four. S'il est abimé, adressez-vous au service après-vente le plus proche de votre domicile (voir Assistance). Mieux vaut ne pas utiliser le four tant qu'il n'est pas réparé.

Remplacement de l'ampoule d'éclairage

Pour changer l'ampoule d'éclairage du four :

1. Devissez le couvercle en verre du boitier de la lampe.
2. Devissez l'ampoule et remplacez-la par une autre de même type: puissance 25 W, culot E 14.
3. Remontez le couvercle à sa place (voir figure).

Assistance

Indiquez-lui :

• le modele de votre appareil (Mod.)
• son numéro de série (S/N)

Ces informations figurent sur la plaquette signaletique apposée sur votre apparéil et/ou sur son emballage.

English,1

Français, 12

Nederlands, 23

GR

EaIyikα,45

Espanol, 56

Samenvatting
