GEBRUIKSAANWIJZING HIM 20 K.A IX2 INDESIT

Gebruiksaanwijzing FORNUIS EN OVEN

Inhoud

Gebruiksaanwijzing,1

Beschrijving van het apparaat-Aanzichttekening, 2

Beschrijving van het apparaat-Bedieningsspaneel,3

Installatie, 20

Starten en gebruik, 23

Gebruik van de oven, 23

De kookzones, 25

Voorzorgsmaatregelen en advies, 26

Onderhoud en verzorging, 27

Deutsch

Aanzichttekening Aanzichttekening

1. Bedieningspaneel
2. Ovenrek
3. Lekplaat of bakplaat
4. Geleidersvan de roosters
5. stand 5
6. stand 4
7. stand 3
8. stand 2
9. stand 1

GR

Iepiypaqn Tns oukeunc Suvoikn atoun

Aanzichttekening Bedieningspaneel

1. Knoppen KOOKPLATEN
   2.Controleampje WERKING KOOKPLATEN
   3.OVEN Knop
2. Controllampje THERMOSTAAT

RS

Onncahne n3dennna TaheNb ynpabHeHH

1. PykoTkn 3JneKtpnuecknx KOHΦopok
   2.CBeTOB0HnDKaTOp FyHKUHOHnpOBaHn 3NEKTPuYeCKnx KOHΦopOK
2. PykoTka Bb6opa yHKn DyXOBoro uKa
   4.CBETOBH INDINKATOP TEPMOCTATA DyXOBORO Wkaqpa

GB

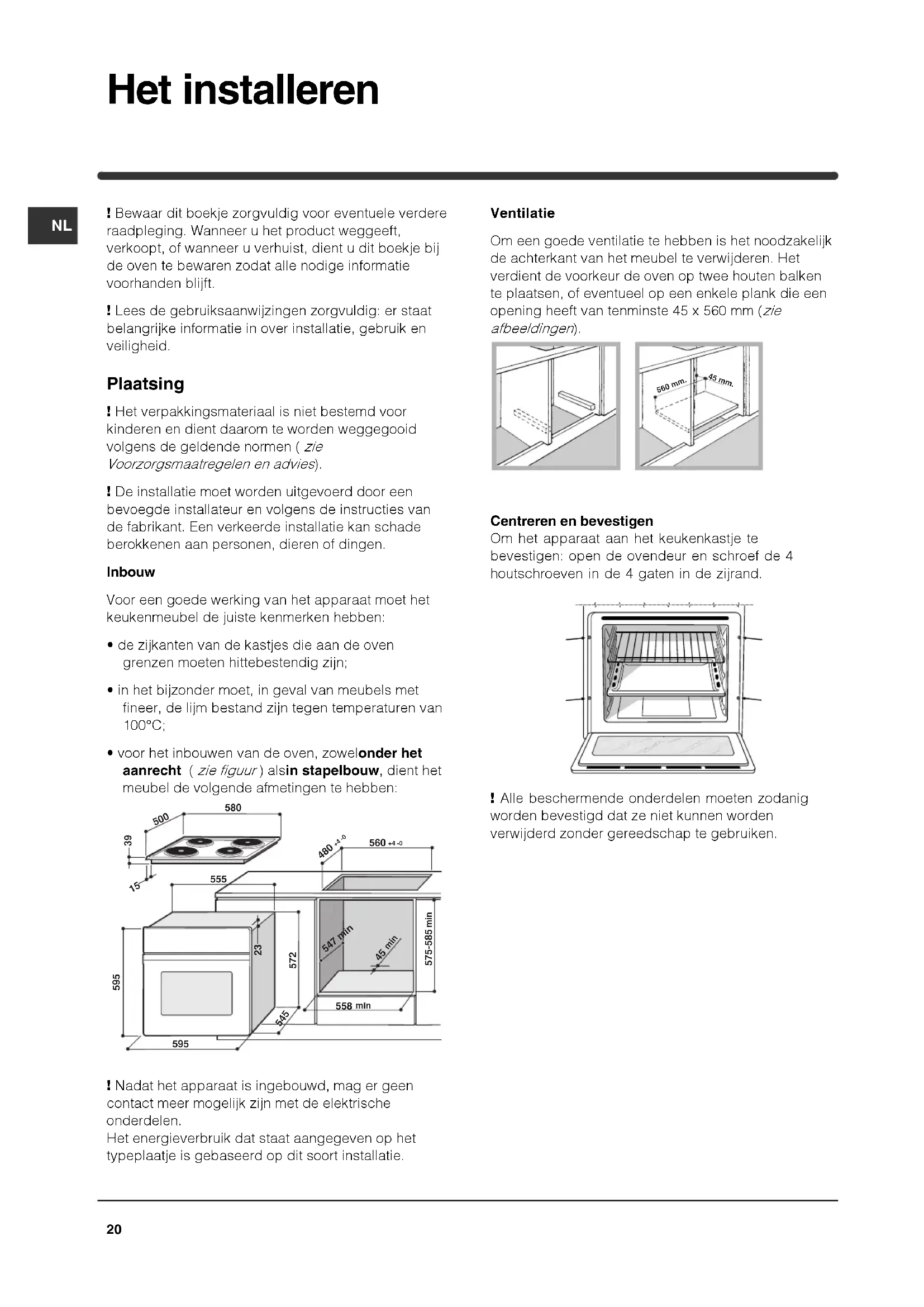

! Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging. Wonneer u het product weggeeft, verkoopt, of wonneer u verhuist, dient u dit boekje bij de oven te bewaren zodate alle nodige informatie voorhanden blijft.

! Lees de gebruiksaanwijzingen zorgvuldig: er staat belangrijke informatatie in over installmentie, gebruik en veiligheid.

Plaatsing

! Het verpakkingsmaterial is nicht bestemd voor kinderen en dient waarom te worden weggegooid volgens de geldende normen (zie Voorzorgsmaatregelen en advies).
! De installmentie moet worden uitgevoerd door een bevoegde installmenteur en volgens de instructies van de fabrikant. Een verkeerde installmentie kan schade berokkenen aan Personen, dieren of dingen.

Inbouw

Voor een goede werkig van het apparaat moet het keukenmeubel de juiste kenmerken hebben:

• de zichkanten van de kastjes die aan de oven grenzen要去en hittebestendig�;
• in het bijzonder moet, in geval van meubels met fineer, de lijm bestand zichen谈起 temperaturen van 100^ ;

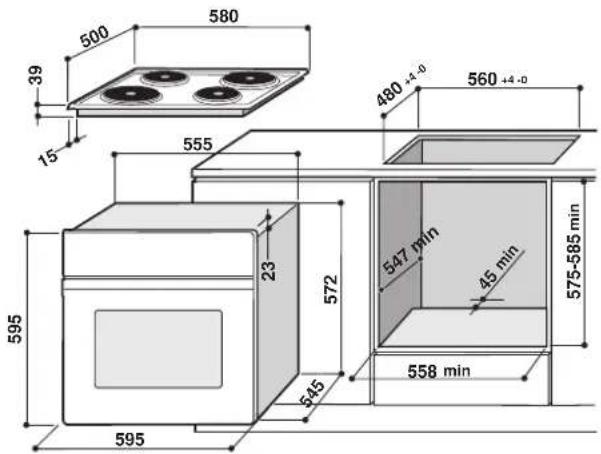

• voor het inbouwen van de oven, zowelonder het aanrecht (zie figuur) alsin stapelbouw, dient het meubel de volgende afmetingen te hebben:

! Nadat het apparaat is ingebouwd, mag er geen contacteer mogetijk zijn met de elektrische onderdelen.

Het energieverbruik dat staat aangegeven op het typeplaatje is gebaseerd op dit soort installmentie.

Ventilatie

Om een goede ventilatie te hebben is hetoodzakelijk de achterkant van het meubel te verwijderen. Het verdient de voorkeur de oven op twee houten balken teplaatsen, of eventueel op een enkele plank die een opening heeft van tenminste 45× 560mm (zie afbeeldingen).

Centreren en bevestigen

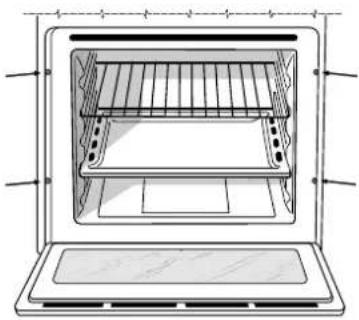

Om het apparaat aan het keukenkastje te bevestigen: open de ovendeur en schroef de 4 houtschroeven in de 4 gaten in de zijrand.

!Alle beschemende onderdelen moeten zodanig worden bevestigdat ze Niet=kennen worden verwijderd zonder gereedschap te gebruiken.

Elektrische aansluiting

De keuken要去an het elektrische net worden aangesloten.Deze functioneert met de wisselstroom, de spanning en de frequentie die aangegeven staan op het typeplaatje (zie volgende pagina).

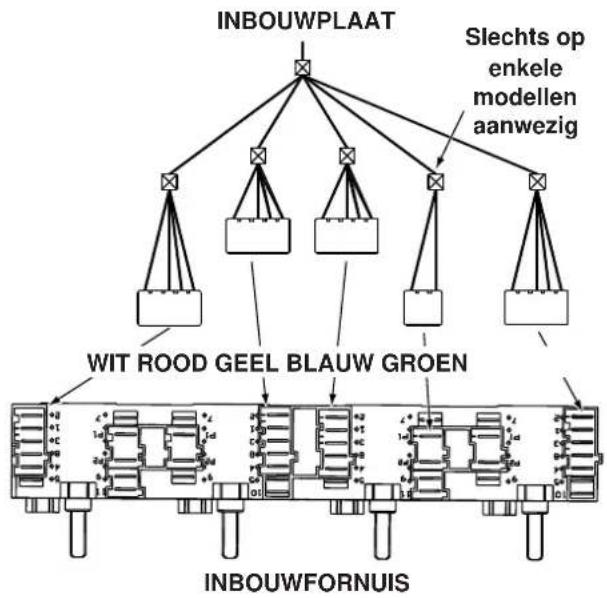

De kookplaat worden aan het fornuis verbonden met een speciale aansluiting.

Nadat u de kookplaat heeft aangesloten, dient u de metalen bescherming wee ter op zich plaats te doeen. Als de kookplaat wordt verwijderd moet u de rode dop, die oorspronkelijk op de rode connector zat, weir op zich plaats doeen.

Monteren voedingskabel

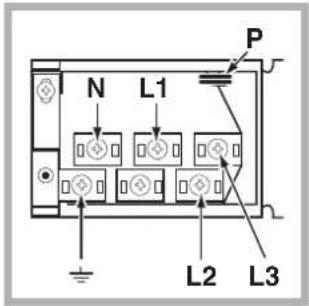

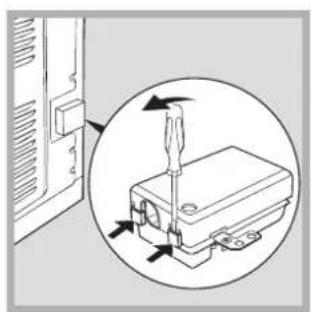

1. Licht de lipjes aan de zijkant van het deksel van het klemmenbord op met een schroevendraier: trek het deksel van het klemmenbord open (zie afb.).

2. De voedingskabel in werkung stellen: maak de schroef van de kabelklem en de schroeven van de contacten L-N-los, en bevestig de draden onder de schroeven met inachtneming van de kleuren:

Blauw (N) Bruin (L) Geel-Groen (12)

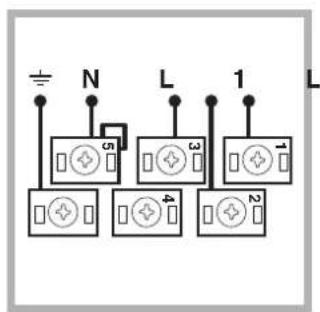

Het klemmenbord is ingesteld voor een verbinding op een 400V driefasenstroom (zie afbeeldingen onder).

400V 3N~H05RR-F
5x2.5 CEI-UNEL 35363
3 L 2

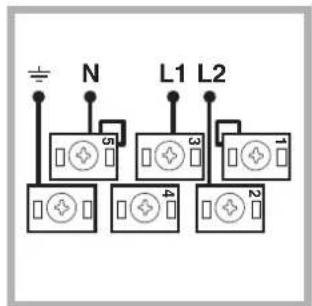

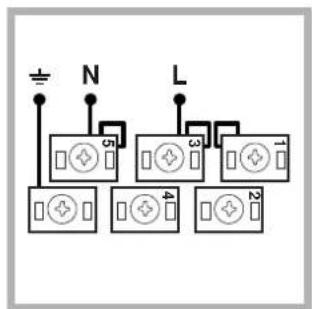

Als de elektrische installmente andere eigenschappen heeft (zie afbeeldingen onder), dient u de elektrische verbinding tot stand te brengen door middel van de verbindings-U-bouten in doos P.

230V ~H05RR-F 3x4 CEI-UNEL 35363

400V 2N~H05RR-F 4x4 CEI-UNEL 35363

1. Maak de voedingskabel vast aan de speciale kabelklem.
2. Maak het deksel van het klemmenbord zicht.

Het aansluiten van de voedingskabel aan het net

Gebruik voor de voedingskabel een stekker die genormaliseerd is voor de lading aangegeven op het typeplaatje(zie hieraast).

Wonneer het apparaatrechtstreeks op het net worden aangesloten要去 men tussen het apparaat en het net eeneerpolige schakelaar aanbrengen met een afstand tussen de contacten van minstens 3mm aangepast aan het elektrische vermogen en voldoend aan de geldende normen (de aarding mag nicht worden onderbroken door de schakelaar).De voedingskabel要去 zodanig geplaatst worden dat hij nergens een temperatuur bereikt die 50^ hoger is dan de kamertemperatuur.

! De installerateur is verantwoordelijk voor de correcte elektrische verbinding en het in acht nemen van de geldende veiligheidsnormen.

Vór het aansluiten moet u controleren dat:

• het stopcontact geaard is en voldoet aan de geldende normen;
• het stopcontact in staat is het maximale vermogen van het apparaat te verdragen, zoals aangegeven op het typeplaatje (zie onder);
• de spanning zich bevindt:tussen de waarden die staan aangegeven op het typeplaatje (zie onder);
• het stopcontact en de stekker overeenkomen. Als dat Niet zo is, dient u ofwel de stekker ofwel het stopcontact te verrangen; gebruik geen verlengsnoeren of dubbelstekkers.

! Wonneer het apparaat geinstalleerd is, moeten de snoer en het stopcontact makkelijk te bereiken zijn.
! De kabel mag nicht worden gebogen of samengedrukt.
! De kabel要去 vanijd tot vrij worden gecontroleerd en mag alleen door erkende monteurs worden verwangen (zie Service).
! De fabrikant kan nicht verantwoordelijkheid worden gesteld als deze normen nicht worden nageleefd.

TYPEPLAATJE
Afmetingen	breedte 43,5 cm. hoogte 32 cm. diepte 43,5 cm.
Inhoud	liter 60
Elektrische aansluitingen	spanning 230V/400V~ 3N 50/60Hz maximum vermogen 8400W
ENERGY LABEL	Richtlijn 2002/40/CE op etiket van elektrische ovens. Norm EN 50304 Energieverbruik verklaring Klasse convectie Natuurlijk verwarmingsfunctie: Traditioneel
CE	Dit apparaat voldoet aan de volgende EU Richtlijnen: - 2006/95/EEG van 12/12/06 (laagspanning) enaaropvolgende wijzigingen; - 2004/108/EEG van 15/12/04 (elektromagnetische compatibiliteit) enaaropvolgende wijzigingen - 93/68/EEG van 22/07/93 en haaropvolgende wijzigingen - 2002/96/EC enaaropvolgende wijzigingen

NL

! Wij raden u aan bij het eerste gebruik de oven minstens een ur leeg te latent functioneren, op maximum temperatuur en met de deur dicht. Nadat u de oven hebt uitgedaan, opent u de ovendeur en lucht u het vertrek. De lucht die u ruikt komt door het verdampen van de middelen die worden gebruikt om de oven te beschermen.

De oven starten

1. Door aan de knop PROGRAMMA'S te draaien kutu het gewenste kookprogramma kiezen.
2. Kies de temperatuur door aan de knop THERMOSTAAT te draaien. Een lijst met koektijden en aanbevolen koektemperaturen kut u terugvinden in de Kooktabel (zie Programma's).
3. Als het contrôlelampje THERMOSTAAT aan is, bevindt de oven zich in de verwarmingsfase en is bezig de ingestelde temperatuur te bereiken.

4. Tijdens het koken kutu nog altijd:

5. het kookprogramma veranderen met behulp van de knop PROGRAMMA'S;

6. de temperatuur veranderen met behulp van de knop THERMOSTAAT;
7. het koken onderbreken door de knop PROGRAMMA'S wee op stand "0" te zetten.

! Zet nooit voorwerpen op de bodem van de oven; u riskeert hiermee het email te beschadigen.

! Plaats de overschalen altijd op bijgeleverde roosters.

Ventilator

Teneinde de hitte aan de buitenkant van de oven te beperken, zich enkele modellen voorzien van een ventilator. Hierdoor ontstaat een luchtstroom die tussen het bedieningspaneel en de ovendeur maar buiten komt.

Aan het einde van de kooktijd blijf de ventilator draaien totdat de oven voldoende is afgekoeld.

Ovenverlichting

Deze gaat werken door de knop PROGRAMMA'S op

te draaien. Ze blijft aan wonneer u een

kookprogramma selecteert.

Kookprogramma's

Programma TRADITIONELOVEN

De onderste en bovenste verwarmingselementen gaan aan. Met deze traditionele kookwijze is het better een enkel rooster te gebruiken: met meerere roosters riskeert u een slechte temperatuursverspreiding.

De ingestelde temperatuur worden automatisch bereikt en constant gehonden door dethermostat die geregeld worden door de knop PROGRAMMA'S.

Programma OVEN BOVENOVEN BOVEN

Het bovenste verwarmingselement gaat aan. Deze functie kan worden gezruikt voor het afmaken van een gerecht. Kook met de overdeur zich.

Praktische kooktips

! Bij de functie GRILL raden wij u aan de lekplaat op stand 1 te zetten om eventuele vet of jus op te vangen.

GRILL

• Plaats de grill op stand 3 of 4,plaats de gerechten op het midden van de grill.
• Het is normalaal dat het bovenste verwarmingselement Niet constant aan blijft: zich werking worden geregeld door eenthermostat.

PIZZA

• Gebruik een lichte aluminium overschaal en zet hem op het bijgeleverde ovenrooster. Bij gebruik van de bakplaat duurt het longer en krijgt u waarschijnlijk geen krokante pizza.
• Bij zeer gezulde pizza's raden wij aan de mozzarella of andere kaas pas halverwege de kooktijd toe te voegen.

Kooktabel

Gerechten Gewicht	(kg) Roosterstanden		Voorverwarming(minuten)	Aangeraden temperatuur	Kooptijd(minuten)
Pasta
Lasagne	2,5	3	-	210	75-80
Cannelloni	2,5	3	-	210	75-80
Tagliatelle	2,5	3	-	210	75-80
Vlees
Kalfsvlees	1,7	3	-	220	85-90
Kip	1,5	3	-	220	110-115
Kalkoen	3,0	3	-	220-Max	95-100
Eend	1,8	3	-	220	120-125
Konijn	2,0	3	-	220	105-110
Varkensvlees	2,1	3	-	220	100-110
Lamsvlees	1,8	3	-	220	90-95
Vis
Makreel	1,1	3	-	210-230	55-60
Zwaardvis	1,5	3	-	210-230	60-65
Forel	1,0	3	-	210-230	40-45
Pizza
Napoletana	1,0 3 15 Max 30-35
Taarten
Koekjes	0,5	3	15	180	30-35
Jamtaart	1,1	3	15	180	30-35
Chocoladetaart	1,0	3	15	200	45-50
Taart die moct rijzen	1,0	3	15	200	50-55

! de kooktijden zijn indicatief en+kunnen verschillen naar gelang uw persoonlijke smaak. Bij het bakken onder de grill of au gratin moet de lekplaat.altijd op de 1^ stand van benedenaf worden geplaatst.

Type kookplaten

Bij de oven hoor een kookplaat die samengesteld kan zichuiit twee verschillende verwarmingselementen: gietijzerenelektrische kookplaten (zie afbeeling 1) of glaskeramischekookplaten (zie afbeeling 2).

Aanzetten kookplaat glaskeramiek

Traditioneel kookgedeelte

De traditionele straalelementen zijn gemaakt van cirkelvormige verwarmingselementen die pas zo'n tiental seconden na ontsteking rood worden.

leder kookgedeelte heeft+zijn eigenebeniediningsknop waarmee u 6 verschillende temperaturen kunt kiezen, met een minimumwaarde van 1 tot een maximumwaarde van 6.

Controleampjes resterende warmte

De warmtecontrolelampjes (C) geben aan dat het betreffende kookgedeelte warmer is dan 60^ , ook nadat het verwarmingselement isuitgeschakeld.

Aangeraden stroomsterktes voor verschillend gebruik:

Positie	Normale of snelle plaat
0	Uit.
1	Groenten en vis.
2	Aardappelen (gestoomd), soep, capucijners, bonen.
3	Doorkoken van grote hoevelheeden, minestroni enz.
4	Braden (medium).
5	Braden (hard).
6	Bruin bakken of snel aan de kook brengen.

Praktische tips voor het gebruik van de glaskeramische kookplaat

! De lijm die gebruikt is voor de afdichtingen LAST wat vetvlekjes achefter op het glas. Voordat u de kookplaat gebruikt, raden wij u aan de vlekken te verwijdenen met een Niet-schurend schoonmaakmiddel.

Gedurende de eerste uren van gebruik is het möglichk dat u een rubbergeur ruikt, dieECHTER snel wegtrekt.

Teneinde optimale resultaten te bereiken van de kookplaat:

• gebruik pannen met een platte bodem die perfect aansluiten op het verwarmgedeelte;

• gebruik pannen die groot genoeg zich on de kookplaat geheel te bedekken teneinde alle beschikkbare hitte te benutten;

• houdt de bodem van de pannen algid schoon en droog zodat ze goed aansluiten op het kookvlak. Dit verlangt de levensduur van zowel de pannen als het kookgedeelte.
• vermijdt bezelfde pannen te gebruiken die u ook op een gasfornuis gebruikt: de warmteconcentratie van gasbranders kan de bodem van pannen verrormen, waardoor ze Niet goed meer aansluiten;
• laut nooit een kookgedeelte aan staan zonder een pan erop. De verhitting, die snel het maximum niveau bereikt, zou de verwarmingselementen+kennen beschadigen.

Voorzorgsmaatregelen en advies

NL

!Dit apparaat is ontworpen en vervaardigd volgens de geldende internationale verilgheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw verilgheid en u dient ze derhalve goed door te nemen.

Algemene veiligheidsmaatregelen

• Dit apparaat is vervaardigd voor Niet-professioneel gebruik binnenshuis.
• Het apparaat dient Niet buitenshuis te worden geplaatst, ook Niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of als het onweert.
• Maak gelebruik van de handgrepen aan de zichkant van de oven als u het apparaat要去 verplaatsen.
• Raak de oven Niet blootsvoets of met natte handen of voeten aan.
• Het apparaat dient gebruikt te worden om voedsel te bereiden. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die in deze handleiding beschreiben staan. Elk ander gebruik (bv.: verwarming van ruimten) is als oneigenlijk te beschouwen en dus gevaarlijk. De fabrikant kan nicht aansprakelijk worden gesteld voor eventuele schade die te wijten is aan onjuist, verkeerd of onredelijk gebruik.
  Gedurende het gebruik van de oven worden de verwarmingselementen en enkele delen van de overdeur heet. Raak er Niet aan en houd de kinderen op een afstand.
• Voorkom dat elektrische snoeren van anderekleine keukenapparaten op warme delen van de oven terechtkomen.
• Laat de ventilatieopengingen en warmteafvoer vrij.
• Pak het handvat van de ovendeur alleen in het midden vast: aan de zijkant zou het heet+kennen.
• Gebruik altijd ovenwanten om gerechten in de oven te zieten en eruit te halen.
• Plaats geen aluminiumfolie op de bodem van de oven.
• Plaats geen brandbaar materiaal in de oven: als de oven plotseling aan zou worden gezet, zou dit materiaal vlam+kunnen vatten.
• Controller als het fornuiis zich gebruikt worden.
• Haal de stekker nooit UIT het stopcontact door aan het snoer te trekken.
  Maak de oven nicht schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit.
• Als de oven defect is, mag u nooit aan het interne systeme sleutelen om een reparatie proberen uit te voeren. Neem contact op met de Technische Dienst (zie Service).
• Plaats geen zware voorwerpen op de open ovendeur.
• De glaskeramische kookplaat is bestand gegen mechanische stoten. Hij kan darüber worden beschadigd

(of barsten) als hij worden geraakt door een suntig object, bijvoorbeeld door gereedschap. Als dit gebeurt, moet u onmiddelijk het apparaat afsluiten van de elektrische stroom en contact opnemen met de Technische Dienst.

• Vergeet Niet dat de temperatuur in het kookgedeelte aanzienlijk hoog blijft tot minstens 30 minutes nadat het wordenuitgeschakeld.
• Houdt voorwerpen die kuren smelen op afstand van de kookplaat, zoals b.v. plastic, aluminium of suikerhoudende etenswaren. Let vooral op plastic of aluminium verpakkingen of folie: als u ze op het nog warmer of lauwe kookvlak neerlegt, kut u een zware schade aanrichten.
• Dit apparatusaat mag Niet worden gebruikt door Personen (kinderen inbegrepen) met een beperktlichamelijk, sensorieel of geestelijk vermogen of Personen die nicht de nodige ervaring of kennis hebben met het apparatusaat, tenzij onder toezicht van een persoon die verantwoordelijk is voor hun veilighheid of nadat hun isuitgelegd hoe het apparatusaat werkt.
• Voorkom dat kinderen met het apparatus spelen.

Afvalverwijdering

• Verwijdering van het verpakkingsmateriaal: houdt u aan deplaatselijke normen, zodat het verpakkingsmateriaal hergebruikt kan worden.
• VDe Europese Richtlijn 2002/96/EC over Vernietiging van Electrische en Electroniche Apparatuur (WEEE), vereist dat oude huishoudelijkke electrische apparaten nicht mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten要去 apart worden ingezameld om zo het hergebruik van de gebruikte materialien te optimaliseren en de negatieve invloed op de gezondheid en het millieu te reduceren. Het symbol op het product van de "afvalcontainer met een kruis erdoor" herinnert u aan uw verplichting, dat wonneer u het apparaat vernietigt, het apparaat apart要去 worden ingezameld.

Consumen要去en contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat.

Energiebesparing en milieubesef

• Door de oven te gebruiken vanaf het late middaguur tot aan de vroege ochtend zorgt u ervoor dat uw elektriciteitscentrale minder worden belast tijdens het 'spitsaar'.
• Houdt bij de functie GRILL algid de ovendeur zich: dit om betere resultaten te bereiken en voor een betere energiebesparing (circa 10% ).
• Houdt de affdichtingen altijd schoon zodat ze goed aansluiten op de deur en er geen hitte vrij kankommen.

De elektrische stroom afsluien

Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat.

Schoonmaken van de oven

• De buitenkant, dus zowel het email en het roestvrij staal als de rubberen afdichtingen,+kennen met een spons en een sopje worden afgenomen. Als de vlekken moeilijk te verwijderen zich, kunt u een speciaal reinigingsmiddel gebruiken. Na het reinigen dient u alles goed af te spoelen en te drogen. Gebruik geen schuurmiddelen of bijtende producten.
• De binnenkant van de oven kunt u het Beste direct na gebruik schoonmaken, als hij nog lauw is. Gebruik warm water en een schoonmaakmiddel, spoelervoigens af en droog met een zachte doek. Gebruik geen schuurmiddelen.
• De accessoires können gewoon worden aufgewassen (eventuel ook in de vaatwasser).

! Gebruik nooit stoom- of hagedrukreinigers voor het reinigen van het apparatus.

De ovendeur reinigen

Reinig het glas van de deur met een spons en nicht schurende producten. Droog met een zachte doek. Gebruik geen ruwe schurende materialen of scherpenschrapertjes die het oppervlak zouden+kennenkrassen waardoor als gevolg het glas zou+kennenbarsten.U kunt voor een grondige reiniging deovendeur verwijderen:

1. open de deur volledig (zie afbeeling).

1. til de hendeltjes op die zich aan de scharnieren bevinden en draai ze (zie afbeelding);

1. pak de deur aan de
   zijkanten beet en sluit hem
   langzaam, maar Niet helemaal.
   Druk op de klemmen F, trek
   dan de deur maar u toe en haal
   hem uit+zijn voegen (zie afbeeling).
   Zet de deur weeop zijn plaats door deze handelingen in omgekeerde volgorde uit te voeren.

Controleer de affdichtingen

Controleer regelmatig de staat van de afdichting rondon de ovendeur. In het geval de afdichtingen beschadigd zijn, dient u zich tot de dichtst bijzijnde Technische Dienst te wenden (zie Service). Gebruik de oven Niet voordat de reparatie is uitgevoerd.

Vervangen van het lampje

Voor het verrangen van het ovenlampje:

1. Schroef het glazen lampenkapje los.
2. Schroef het lampje los en verrang het met eenzelfde soort lampje: sterkte 25W, fitting E 14.
3. Plaats het deksel er weeop (zie afb.).

Service

! Wendt u nooit tot nicht erkende monteurs.

Dit dient u door te gehen:

• Het soort storing;
• het model oven (Mod.)
• het serialummer (S/N)

Deze informatatie bevindt zich op het typeplaatje op het apparatus en/of op de verpakking.
