GEBRUIKSAANWIJZING SPH-DA120 PIONEER

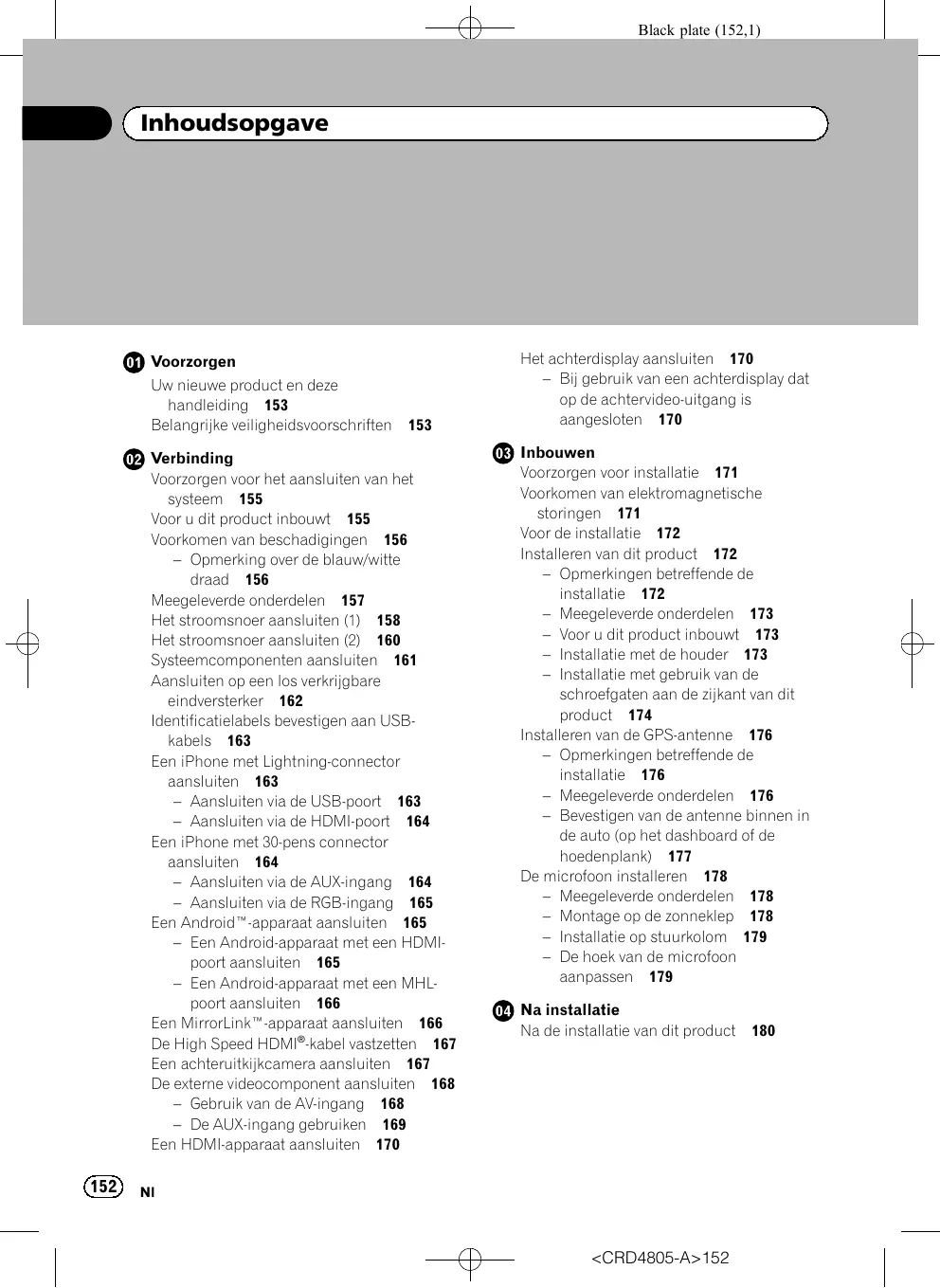

Black plate (152,1) Inhoudsopgave Voorzorgen Uw nieuwe product en deze handleiding 153 Belangrijke veiligheidsvoorschriften

Verbinding Voorzorgen voor het aansluiten van het systeem 155 Voor u dit product inbouwt 155 Voorkomen van beschadigingen 156 – Opmerking over de blauw/witte draad 156 Meegeleverde onderdelen 157 Het stroomsnoer aansluiten (1) 158 Het stroomsnoer aansluiten (2) 160 Systeemcomponenten aansluiten 161 Aansluiten op een los verkrijgbare eindversterker 162 Identificatielabels bevestigen aan USBkabels 163 Een iPhone met Lightning-connector aansluiten 163 – Aansluiten via de USB-poort 163 – Aansluiten via de HDMI-poort 164 Een iPhone met 30-pens connector aansluiten 164 – Aansluiten via de AUX-ingang 164 – Aansluiten via de RGB-ingang 165 Een Android™-apparaat aansluiten 165 – Een Android-apparaat met een HDMIpoort aansluiten 165 – Een Android-apparaat met een MHLpoort aansluiten 166 Een MirrorLink™-apparaat aansluiten 166 De High Speed HDMI®-kabel vastzetten 167 Een achteruitkijkcamera aansluiten 167 De externe videocomponent aansluiten 168 – Gebruik van de AV-ingang 168 – De AUX-ingang gebruiken 169 Een HDMI-apparaat aansluiten 170

Het achterdisplay aansluiten 170 – Bij gebruik van een achterdisplay dat op de achtervideo-uitgang is aangesloten 170 Inbouwen Voorzorgen voor installatie 171 Voorkomen van elektromagnetische storingen 171 Voor de installatie 172 Installeren van dit product 172 – Opmerkingen betreffende de installatie 172 – Meegeleverde onderdelen 173 – Voor u dit product inbouwt 173 – Installatie met de houder 173 – Installatie met gebruik van de schroefgaten aan de zijkant van dit product 174 Installeren van de GPS-antenne 176 – Opmerkingen betreffende de installatie 176 – Meegeleverde onderdelen 176 – Bevestigen van de antenne binnen in de auto (op het dashboard of de hoedenplank) 177 De microfoon installeren 178 – Meegeleverde onderdelen 178 – Montage op de zonneklep 178 – Installatie op stuurkolom 179 – De hoek van de microfoon aanpassen 179 Na installatie Na de installatie van dit product 180

<CRD4805-A>152 Black plate (153,1) Hoofdstuk Voorzorgen Uw nieuwe product en deze handleiding ! Gebruik dit product, eventuele applicaties of de achteruitkijkcamera (indien aangeschaft) niet als dit gebruik op enigerlei wijze uw aandacht afleidt van het veilig besturen van uw voertuig. Neem altijd de plaatselijke verkeersregels en de vereiste veiligheidsmaatregelen in acht. Als u moeilijkheden ondervindt tijdens het gebruik van dit product of als u het beeldscherm niet duidelijk kunt lezen, dient u uw voertuig te parkeren op een veilige plek en de handrem aan te trekken voor u de nodige aanpassingen uitvoert. ! In deze handleiding wordt uitgelegd hoe u het product in uw voertuig kunt inbouwen. De bediening van het product wordt in afzonderlijke handleidingen uitgelegd. ! Installeer dit product niet op een plek waar het (i) het zicht van de bestuurder kan belemmeren, (ii) de werking van bedieningssystemen of veiligheidsvoorzieningen van het voertuig, zoals airbags, knoppen voor noodverlichting enz., kan belemmeren, of (iii) de bestuurder kan hinderen bij het veilig besturen van het voertuig. In bepaalde gevallen kan dit product niet worden geïnstalleerd vanwege het type voertuig of de vorm van het interieur.

Belangrijke veiligheidsvoorschriften WAARSCHUWING Pioneer raadt u af het product zelf in te bouwen. Dit product mag alleen door een vakman worden ingebouwd. Wij adviseren u om alleen bevoegd Pioneer onderhoudspersoneel dat speciaal is opgeleid en ervaring heeft met mobiele elektronica, dit product te laten instellen en inbouwen. VOER NOOIT ZELF ONDERHOUD UIT AAN DIT PRODUCT. Bij verkeerd inbouwen of onderhoud van dit product en de aansluitkabels bestaat de kans op een elektrische schok of een andere gevaarlijke situatie, en kan het product schade oplopen die niet onder de garantie valt.

<CRD4805-A>153 Nederlands ! Lees de handleiding zorgvuldig door voordat u het product gaat inbouwen. ! Bewaar de handleiding zodat u er later nog eens iets in kunt opzoeken. ! Neem alle waarschuwingsinformatie in deze handleiding in acht en volg de instructies nauwkeurig op. ! Neem altijd de geldende beperkingen en aanwijzingen voor weggebruikers in acht, boven de begeleiding die een iPhone navigatie/kaart-applicatie van derden biedt. Volg strikt de geldende verkeersvoorschriften, ook als de applicatie tegenstrijdige aanwijzingen geeft. ! Evenals bij het gebruik van andere accessoires in uw voertuig dient u erop te letten dat het product niet uw aandacht van het veilig besturen van uw voertuig afleidt, want dit kan resulteren in ernstig of fataal letsel. Indien u moeilijkheden heeft bij de bediening van het apparaat of als de informatie op het beeldscherm niet duidelijk is, parkeer het voertuig dan op een veilige plaats voordat u het probleem probeert op te lossen.

Black plate (154,1) Hoofdstuk

Voorzorgen ! Tijdens het rijden dient u altijd de veiligheidsgordel te dragen. Bij een ongeluk is de kans op letsel aanzienlijk groter als u de veiligheidsgordel niet of niet correct draagt. ! Bepaalde wetten en regels van de landelijke zowel als plaatselijke overheid kunnen de plaatsing en het gebruik van dit product in uw voertuig verbieden of beperken. Volg bij het gebruik, de installatie en de bediening van het product alle toepasselijke wetten en regels stipt op.

<CRD4805-A>154 Black plate (155,1) Hoofdstuk Verbinding Voorzorgen voor het aansluiten van het systeem

WAARSCHUWING Probeer geen wijzigingen aan te brengen in het interlocksysteem van de handrem of het systeem uit te schakelen, want het systeem is er voor uw veiligheid. Wijzigingen aanbrengen in of uitschakelen van het interlocksysteem van de handrem kan resulteren in ernstig of fataal letsel.

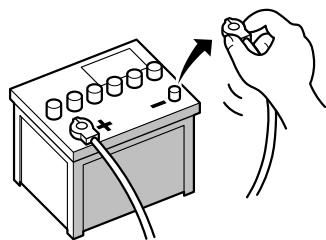

Voor u dit product inbouwt ! Gebruik dit toestel uitsluitend met een 12 Volt accu met negatieve aarding. Doet u dit niet, dan kunnen brand of storingen het gevolg zijn. ! Om kortsluitingen in het elektrische systeem te voorkomen, moet u de (–) accukabel loskoppelen voor de installatie.

<CRD4805-A>155 Nederlands ! Indien u besluit de installatie zelf uit te voeren, een speciale opleiding heeft gehad en ervaring heeft met het inbouwen van mobiele elektronica, volg dan nauwgezet alle stappen van de installatiehandleiding. ! Maak alle draden met kabelklemmen of isolatietape vast. Let er op dat er geen draden blootliggen. ! Sluit de gele draad van dit product niet direct aan op de accu van de auto. Als de draad direct is verbonden met de accu, kan de isolatie door de motortrillingen kapot gaan op de plaats waar de draad van het interieur naar de motorruimte loopt. Als de isolatie van de gele draad door het contact met metalen delen scheurt of doorslijt, kan er kortsluiting ontstaan, hetgeen tot een zeer gevaarlijke situatie leidt. ! Het is uiterst gevaarlijk als kabels of snoeren rond de stuurkolom of de versnelling gewikkeld kunnen raken. U moet daarom dit product, de kabels en de bedrading zo installeren en wegwerken dat ze de besturing niet kunnen belemmeren of hinderen. ! Zorg ervoor dat de kabels en de bedrading niet in de weg zitten bij of vast kunnen komen in de bewegende onderdelen van het voertuig, met name het stuur, de versnelling, de handrem, de rails van de ver- stelbare stoelen, of andere bedieningsorganen van het voertuig. Laat de draden niet langs plaatsen lopen waar ze blootgesteld worden aan hoge temperaturen. Als de isolatie van de draden erg warm wordt, kunnen ze beschadigd raken, waardoor er kortsluiting of een storing ontstaat en er mogelijk permanente beschadiging aan dit product optreedt. Maak de GPS-antennedraad niet korter en ook niet langer. Wijzigen van de antennedraad kan resulteren in kortsluiting of storing. Maak ook geen enkele andere draad korter. Wanneer dit gebeurt, is het mogelijk dat het beveiligingscircuit (zekeringhouder, zekeringweerstand of filter, enz.) niet goed meer functioneert. Tap nooit stroom af van de stroomtoevoerdraad van het product voor de voeding van andere elektronische apparatuur. De stroomcapaciteit van de draad kan overschreden worden, met oververhitting tot gevolg.

Black plate (156,1) Hoofdstuk

! Gebruik luidsprekers van meer dan 50 W (uitgangsvermogen) en tussen 4 W t/m 8 W (impedantiewaarde). Gebruik geen luidsprekers van 1 W t/m 3 W voor dit toestel. ! Het zwarte snoer is de aardverbinding. Dit snoer dient afzonderlijk van de aarding van producten met een hoog stroomverbruik, zoals eindversterkers, te worden geaard. Aard niet meer dan één product samen met de aarding van een ander product. U dient bijvoorbeeld elke versterkermodule afzonderlijk, los van de aarding van dit product te aarden. Door de aarding met elkaar te verbinden, kan er brand en/ of schade aan producten ontstaan als de massaverbinding losraakt. ! Zorg ervoor dat u de zekering alleen vervangt door een zekering met de waarde die op dit product staat aangegeven. ! Wanneer u een stekker uittrekt, pak dan de stekker zelf vast. Trek niet aan de draad, want het is mogelijk dat u deze uit de stekker trekt. ! Dit product kan niet worden geïnstalleerd in een voertuig zonder ACC (Accessoire) stand op de contactschakelaar. Geen ACC-stand ! Om kortsluiting te voorkomen dient u de losgekoppelde draad af te dekken met isolatieband. Het is met name van belang alle ongebruikte speakerdraden te isoleren. Wanneer deze onbedekt blijven, kan er kortsluiting ontstaan. ! Sluit de stekkers met dezelfde kleur aan op de corresponderende gekleurde poort, d.w.

z. de blauwe stekker op de blauwe poort, zwart op zwart, enz. ! Zie voor nadere informatie over het aansluiten van de eindversterker en andere toestellen de gebruikershandleiding en voer de aansluiting vervolgens uit zoals hierin beschreven. ! Omdat er een unieke BPTL-schakeling wordt toegepast, mag u de * kant van de speakerdraad niet direct aarden of de * kant van een andere kant van de speakerdraad samen aansluiten. U moet de * kant van de speakerdraad aansluiten op de * kant van de speakerdraad van dit product. Opmerking over de blauw/ witte draad ! Wanneer de contactschakelaar wordt aangezet (ACC ON), wordt er een regelsignaal uitgevoerd via de blauw/witte draad. Verbind de draad met de afstandsbedieningsaansluiting van een externe eindversterker, de bedieningsaansluiting van het relais voor een automatische antenne, of de bedieningsaansluiting voor een antennesignaalversterker (max. 300 mA 12 V DC). Het regelsignaal wordt uitgevoerd via de blauw/ witte draad, ook wanneer de audiobron is uitgeschakeld. ! Gebruik deze draad in geen geval als de stroomdraad voor externe eindversterkers. Een dergelijke aansluiting kan leiden tot een te hoge stroom en daardoor tot storingen en defecten. ! Gebruik deze draad in geen geval als de stroomdraad voor de automatische antenne of de antennesignaalversterker. Een dergelijke aansluiting kan leiden tot een te hoge stroom en daardoor tot storingen en defecten.

Black plate (158,1) Hoofdstuk

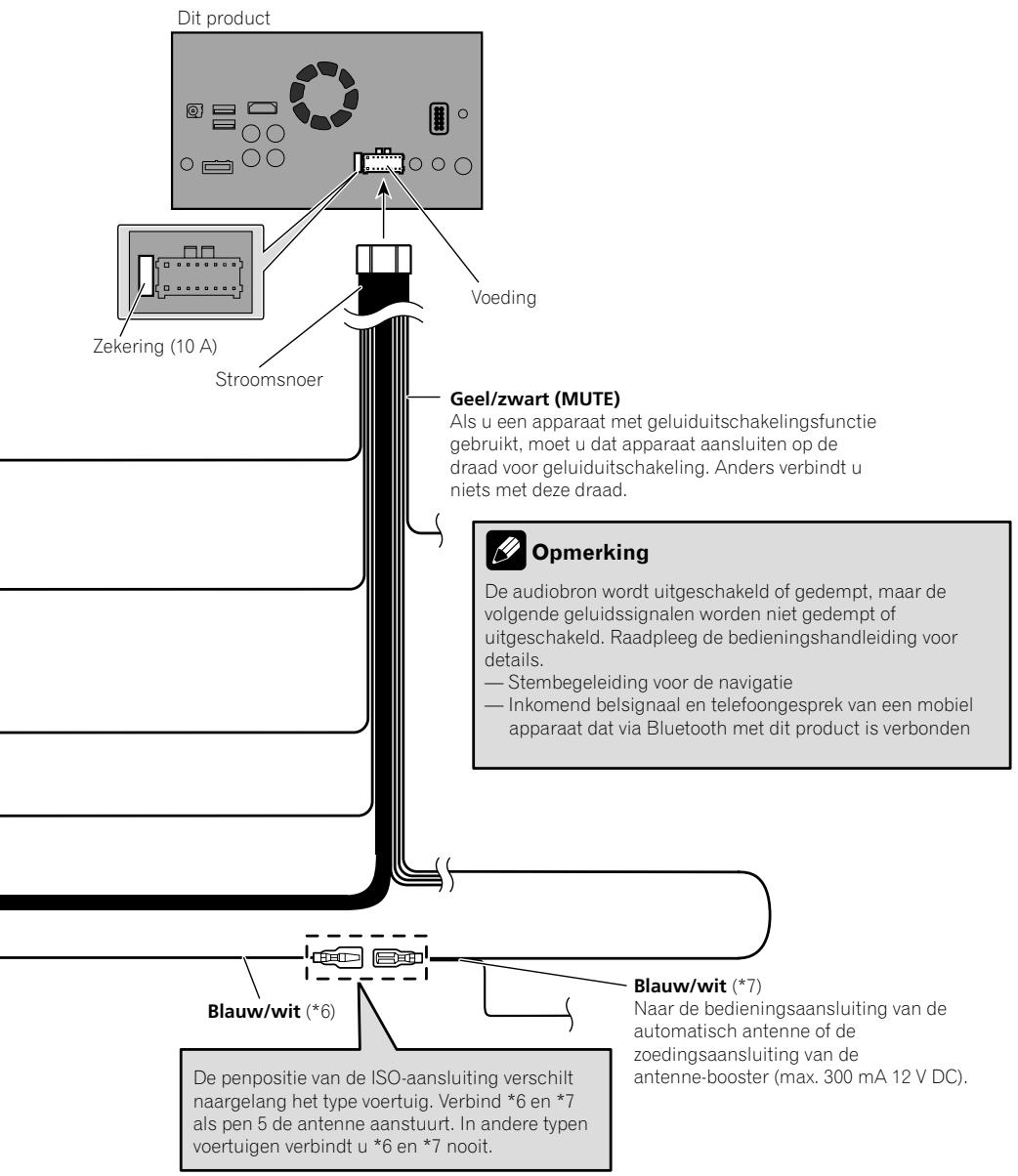

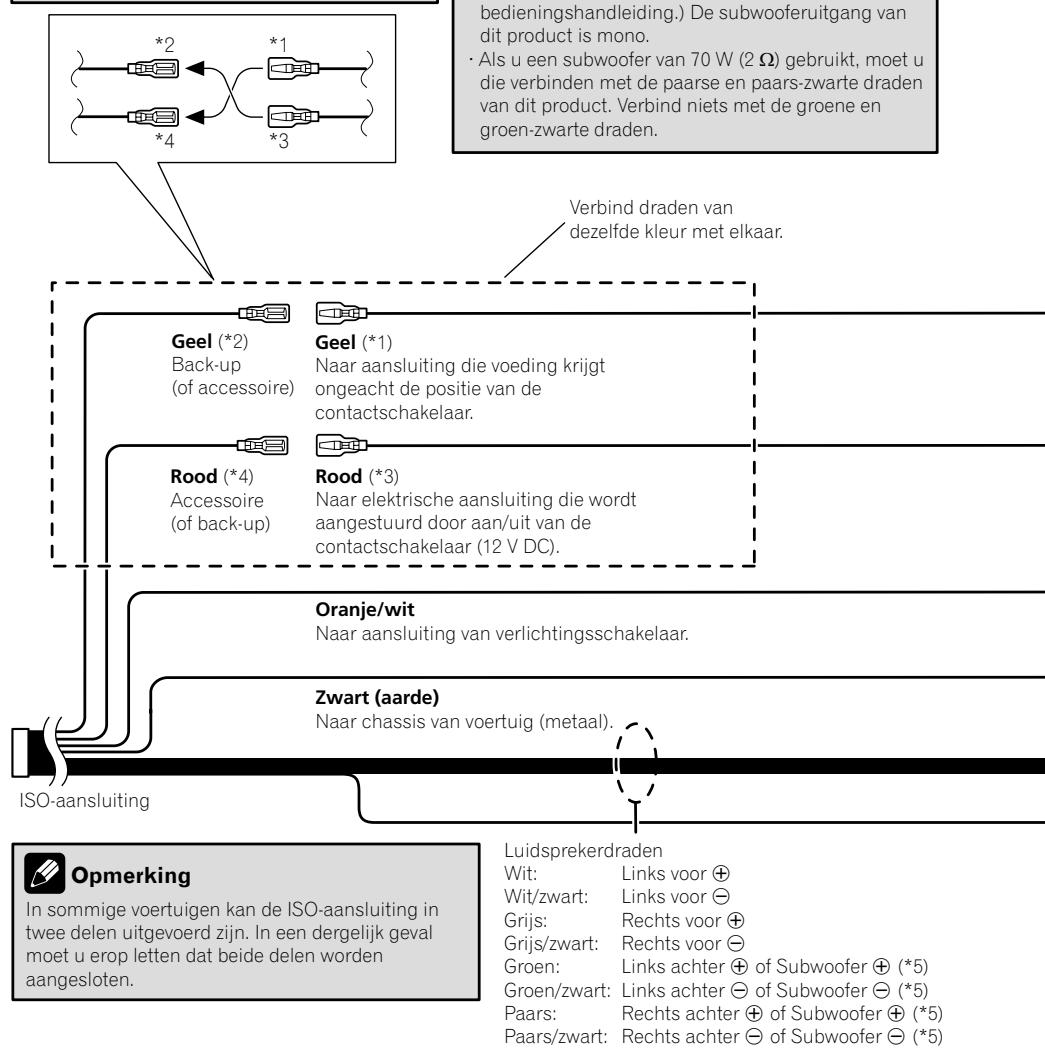

Verbinding Het stroomsnoer aansluiten (1) Opmerkingen Opmerking Afhankelijk van het type voertuig kan de functie van *2 en *4 verschillend zijn. Verbind in dat geval *1 met *4 en *3 met *2 zoals in de illustratie wordt getoond.

  • Als u op dit product een subwoofer (*5) aansluit in plaats van een achterluidspreker, moet u de instelling voor de achterluidspreker wijzigen in de begininstellingen. (Raadpleeg de bedieningshandleiding.) De subwooferuitgang van dit product is mono.
  • Als u een subwoofer van 70 W (2 Ω) gebruikt, moet u die verbinden met de paarse en paars-zwarte draden van dit product. Verbind niets met de groene en groen-zwarte draden. Verbind draden van dezelfde kleur met elkaar. Geel (*2) Back-up (of accessoire) Geel (*1) Naar aansluiting die voeding krijgt ongeacht de positie van de contactschakelaar. Rood (*4) Accessoire (of back-up) Rood (*3) Naar elektrische aansluiting die wordt aangestuurd door aan/uit van de contactschakelaar (12 V DC). Oranje/wit Naar aansluiting van verlichtingsschakelaar. Zwart (aarde) Naar chassis van voertuig (metaal). ISO-aansluiting Opmerking In sommige voertuigen kan de ISO-aansluiting in twee delen uitgevoerd zijn. In een dergelijk geval moet u erop letten dat beide delen worden aangesloten.

Luidsprekerdraden Wit: Links voor Wit/zwart: Links voor Grijs: Rechts voor Grijs/zwart: Rechts voor Groen: Links achter of Subwoofer (*5) Groen/zwart: Links achter of Subwoofer (*5) Paars: Rechts achter of Subwoofer (*5) Paars/zwart: Rechts achter of Subwoofer (*5)

Dit product Voeding Zekering (10 A) Stroomsnoer Geel/zwart (MUTE) Als u een apparaat met geluiduitschakelingsfunctie gebruikt, moet u dat apparaat aansluiten op de draad voor geluiduitschakeling. Anders verbindt u niets met deze draad. Opmerking De audiobron wordt uitgeschakeld of gedempt, maar de volgende geluidssignalen worden niet gedempt of uitgeschakeld. Raadpleeg de bedieningshandleiding voor details. — Stembegeleiding voor de navigatie — Inkomend belsignaal en telefoongesprek van een mobiel apparaat dat via Bluetooth met dit product is verbonden De penpositie van de ISO-aansluiting verschilt naargelang het type voertuig. Verbind *6 en *7 als pen 5 de antenne aanstuurt. In andere typen voertuigen verbindt u *6 en *7 nooit. Nederlands Blauw/wit (*6) Blauw/wit (*7) Naar de bedieningsaansluiting van de automatisch antenne of de zoedingsaansluiting van de antenne-booster (max. 300 mA 12 V DC).

Black plate (160,1) Hoofdstuk

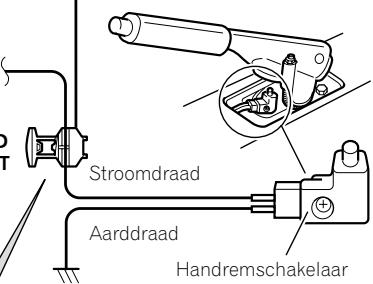

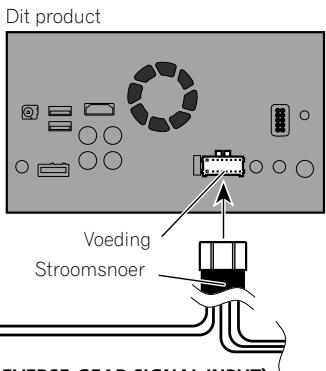

Verbinding Het stroomsnoer aansluiten (2) Dit product Voeding Stroomsnoer Lichtgroen (PARKING BRAKE) Gebruik om te detecteren of de handrem gebruikt wordt of niet. Deze draad moet worden aangesloten op dekant van de handremschakelaar die van stroom wordt voorzien. Als u deze verbinding verkeerd maakt of weglaat, dan kunnen bepaalde functies van het product niet gebruikt worden. Opmerking De plaats van het snelheidsdetectiecircuit en van de handrem zijn mede afhankelijk van het voertuigmodel. Raadpleeg voor details uw officiële Pioneer dealer of een vakkundige installateur. Paars/wit (REVERSE-GEAR SIGNAL INPUT) Deze wordt zodanig aangesloten dat het product kan detecteren of het voertuig naar voren of naar achteren beweegt. Sluit de paars-witte draad aan op de draad waarvan de spanning verandert wanneer de versnellingshendel in de achteruit wordt gezet. Wanneer de draad niet is aangesloten, is het mogelijk dat de sensor niet juist detecteert of het voertuig naar voren of naar achteren rijdt, en bestaat de kans dat de voertuigpositie die gedetecteerd wordt door de sensor niet overeenkomt met de feitelijke positie. Opmerking Als u een achteruitkijkcamera gebruikt, moet u deze draad aansluiten. Anders kunt u niet overschakelen naar het beeld van de achteruitkijkcamera. WAARSCHUWING DE LICHTGROENE DRAAD VAN DE STROOMSTEKKER IS BESTEMD VOOR HET DETECTEREN VAN DE PARKEERSTATUS EN MOET WORDEN AANGESLOTEN OP DE STROOMDRAAD

VAN DE HANDREMSCHAKELAAR. EEN ONJUISTE

AANSLUITING OF EEN VERKEERD GEBRUIK VAN DEZE DRAAD KAN ERTOE LEIDEN DAT DE TOEPASSELIJKE WETGEVING NIET WORDT NAGELEEFD EN KAN ERNSTIG LETSEL OF ERNSTIGE SCHADE TOT GEVOLG HEBBEN. Aansluitmethode Zet de stroomdraad van de handremschakelaar vast. Stroomdraad Aarddraad Handremschakelaar Klem stevig vast met een puntige tang.

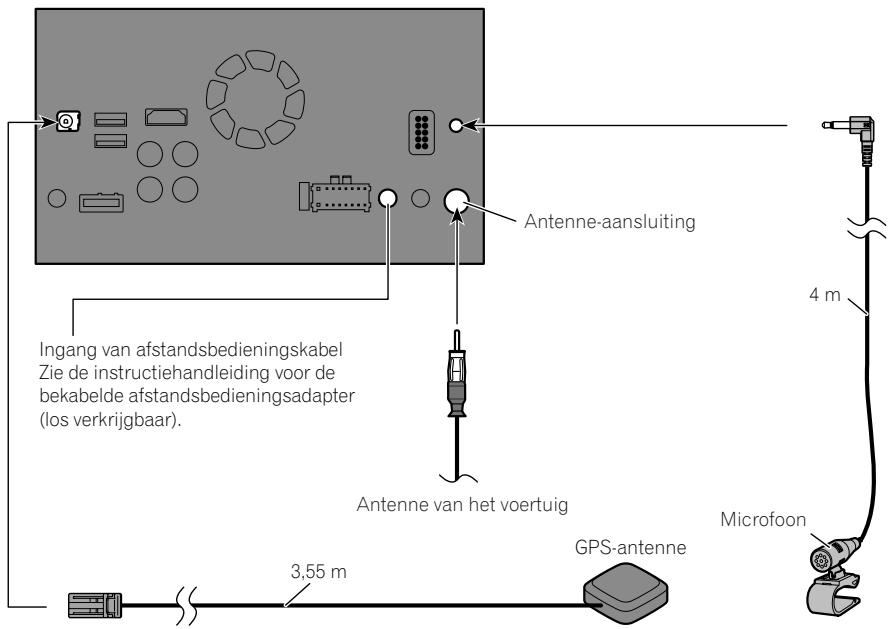

Systeemcomponenten aansluiten Dit product Antenne-aansluiting

Ingang van afstandsbedieningskabel Zie de instructiehandleiding voor de bekabelde afstandsbedieningsadapter (los verkrijgbaar). Antenne van het voertuig Microfoon GPS-antenne 3,55 m WAARSCHUWING Nederlands

  • Om de ongelukken en mogelijke inbreuk op toepasselijke wetten en regels te vermijden, mag dit product in geen geval worden gebruikt terwijl het voertuig bestuurd wordt, met uitzondering van gebruik voor navigatie. Een eventueel achterdisplay mag niet zo geplaatst worden dat dit een zichtbare afleiding voor de bestuurder kan opleveren.
  • In sommige landen is het bekijken van beelden op een scherm in een voertuig, zelfs door anderen dan de bestuurder, wettelijk verboden. Waar zulke regelgeving van toepassing is moet deze worden nageleefd en mag de videofunctie van dit product niet worden gebruikt.

Black plate (162,1) Hoofdstuk

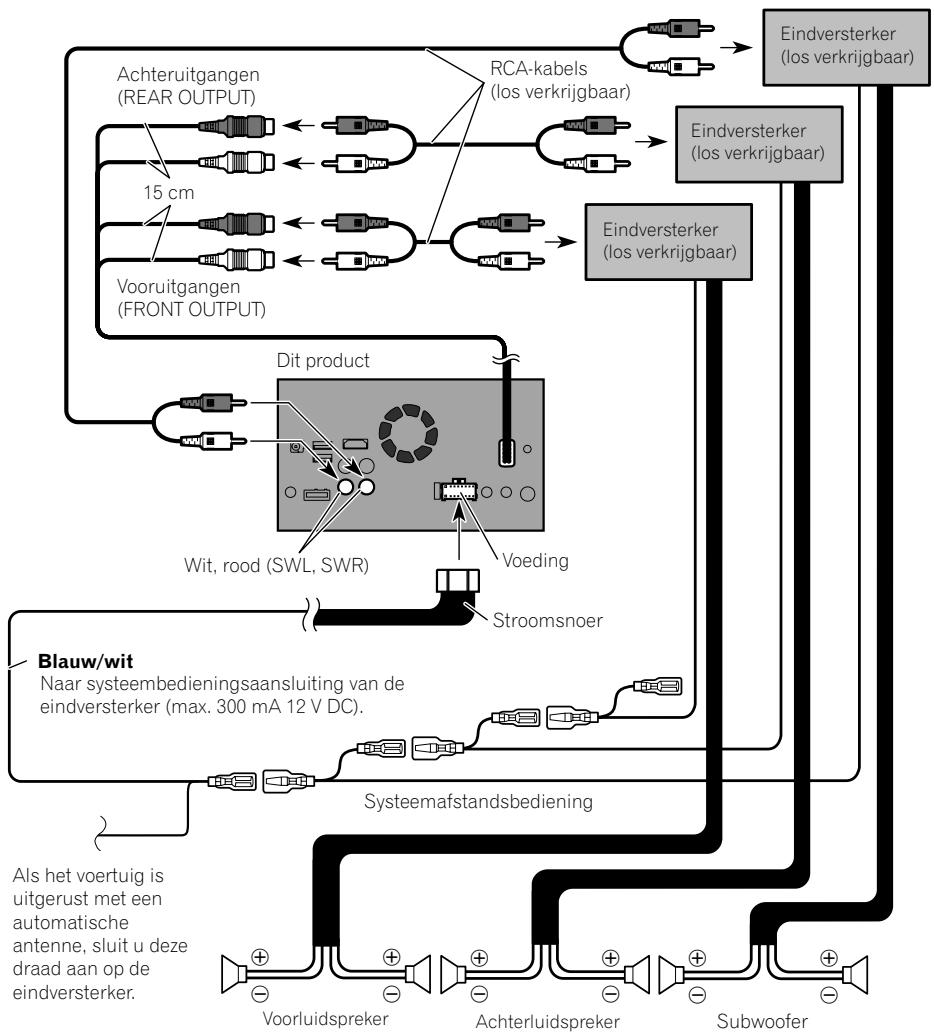

Verbinding Aansluiten op een los verkrijgbare eindversterker Eindversterker (los verkrijgbaar) RCA-kabels (los verkrijgbaar) Achteruitgangen (REAR OUTPUT) Eindversterker (los verkrijgbaar) 15 cm Eindversterker (los verkrijgbaar) Vooruitgangen (FRONT OUTPUT) Dit product Voeding Wit, rood (SWL, SWR) Stroomsnoer Blauw/wit Naar systeembedieningsaansluiting van de eindversterker (max. 300 mA 12 V DC). Systeemafstandsbediening Als het voertuig is uitgerust met een automatische antenne, sluit u deze draad aan op de eindversterker.

Voorluidspreker Achterluidspreker

Subwoofer Opmerkingen

  • U kunt de RCA-uitgang van de subwoofer wijzigen afhankelijk van het subwoofersysteem. (Zie de bedieningshandleiding.)
  • De subwooferuitgang van dit product is mono.

<CRD4805-A>162 Black plate (163,1) Hoofdstuk Verbinding Identificatielabels bevestigen aan USB-kabels Bevestig identificatielabels aan USB-kabels voordat u dit product in een voertuig installeert. 1 Sluit USB-kabels aan op USB-poort 1 en 2 aan de achterkant van dit product. 2 Bevestig de identificatielabels voor elke poort als volgt aan de USB-kabels.

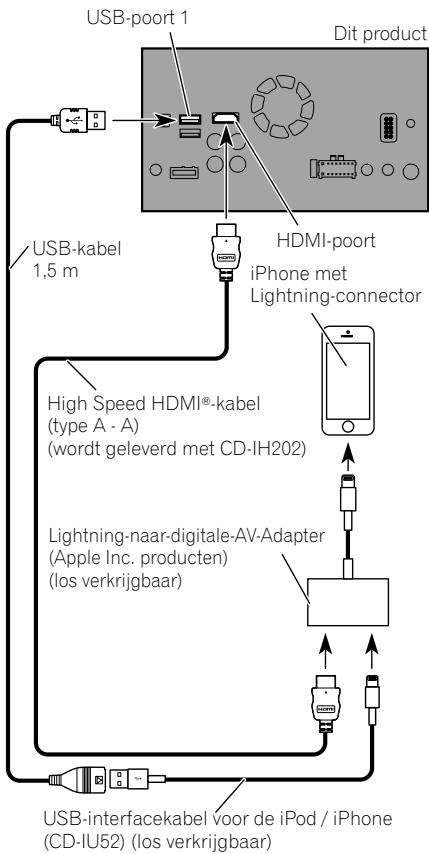

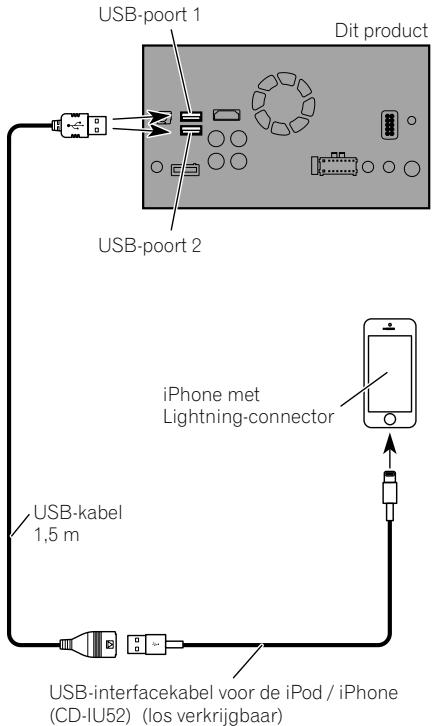

Een iPhone met Lightningconnector aansluiten Opmerkingen ! Zie de handleiding van de kabel voor details over het aansluiten van een extern apparaat met een los verkrijgbare kabel. ! Zie de bedieningshandleiding voor details over de aansluiting, bediening en compatibiliteit van de iPhone. Aansluiten via de USB-poort Voor deze aansluiting hebt u de USB-interfacekabel voor de iPod / iPhone (CD-IU52) (los verkrijgbaar) nodig. USB-poort 1 Bevestig het label “PORT 1” aan de USB-kabel voor USB-poort 1. Bevestig het label “PORT 2” aan de USB-kabel voor USB-poort 2. Dit product USB-poort 2 iPhone met Lightning-connector Nederlands USB-kabel 1,5 m USB-interfacekabel voor de iPod / iPhone (CD-IU52) (los verkrijgbaar)

Black plate (164,1) Hoofdstuk

Verbinding Opmerking Opmerking Sluit de USB-kabel aan op USB-poort 1 als u Apple CarPlay gebruikt. Aansluiten via de HDMI-poort Voor deze aansluiting hebt u de volgende kabels nodig. ! HDMI-interfacekabel voor de iPod / iPhone (CD-IH202) (los verkrijgbaar) ! USB-interfacekabel voor de iPod / iPhone (CD-IU52) (los verkrijgbaar) ! Lightning-naar-digitale-AV-Adapter (Apple Inc. producten) (los verkrijgbaar) USB-poort 1 Dit product ! Gebruik bij het aansluiten van de High Speed HDMI®-kabel de draadbinder om hem stevig vast te zetten. = Zie De High Speed HDMI -kabel vastzetten op bladzijde 167 voor details. Een iPhone met 30-pens connector aansluiten Opmerkingen ! Zie de handleiding van de kabel voor details over het aansluiten van een extern apparaat met een los verkrijgbare kabel. ! Zie de bedieningshandleiding voor details over de aansluiting, bediening en compatibiliteit van de iPhone. Aansluiten via de AUX-ingang USB-kabel 1,5 m HDMI-poort iPhone met Lightning-connector Voor deze aansluiting hebt u de USB-interfacekabel voor de iPod / iPhone (CD-IU201V) (los verkrijgbaar) nodig. USB-poort 1 Dit product High Speed HDMI®-kabel (type A - A) (wordt geleverd met CD-IH202) Lightning-naar-digitale-AV-Adapter (Apple Inc. producten) (los verkrijgbaar) USB-poort 2 AUX-ingang iPhone met 30-pens connector USB-kabel 1,5 m USB-interfacekabel voor de iPod / iPhone (CD-IU52) (los verkrijgbaar) USB-interfacekabel voor de iPod / iPhone (CD-IU201V) (los verkrijgbaar)

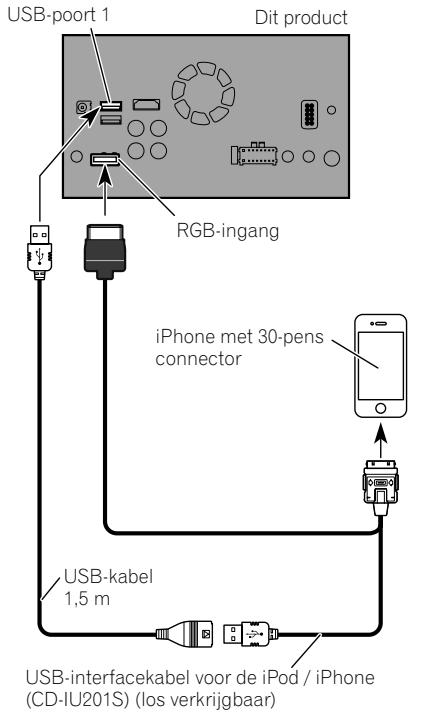

Aansluiten via de RGB-ingang Voor deze aansluiting hebt u de USB-interfacekabel voor de iPod / iPhone (CD-IU201S) (los verkrijgbaar) nodig. USB-poort 1 Dit product RGB-ingang iPhone met 30-pens connector Een Android™-apparaat aansluiten Voor deze aansluiting hebt u de App-verbindingskit (CD-AH200) (los verkrijgbaar) nodig. Opmerkingen ! Zie de handleiding van de kabel voor details over het aansluiten van een extern apparaat met een los verkrijgbare kabel. ! Zie de bedieningshandleiding voor details over de aansluiting en bediening van Androidapparaten. ! Gebruik bij het aansluiten van de High Speed HDMI®-kabel de draadbinder om hem stevig vast te zetten. = Zie De High Speed HDMI -kabel vastzetten op bladzijde 167 voor details. Een Android-apparaat met een HDMI-poort aansluiten Dit product USB-kabel 1,5 m USB-interfacekabel voor de iPod / iPhone (CD-IU201S) (los verkrijgbaar) USB-poort 2 USB-kabel 1,5 m Adapterkabel (HDMI type A - D) (wordt geleverd met CD-AH200) Nederlands HDMI-poort High Speed HDMI®-kabel (type A - A) (wordt geleverd met CD-AH200) USB - micro-USB-kabel Android-apparaat (type USB A - micro-USB B) (wordt geleverd met CD-AH200)

Black plate (166,1) Hoofdstuk

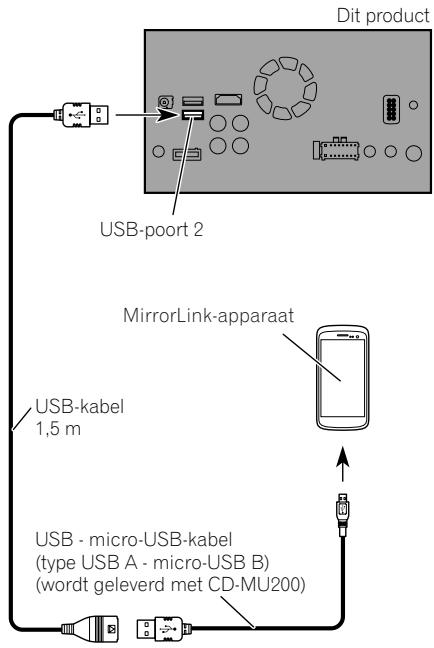

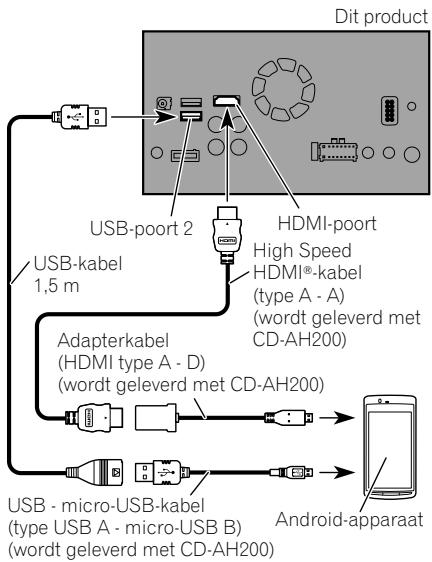

Verbinding Een Android-apparaat met een MHL-poort aansluiten Dit product Een MirrorLink™-apparaat aansluiten Voor deze aansluiting hebt u de USB-interfacekabel voor MirrorLink™-apparaten (CD-MU200) (los verkrijgbaar) nodig. Dit product USB-poort 2 HDMI-poort USB-kabel 1,5 m USB-poort 2 High Speed HDMI®-kabel (type A - A) (wordt geleverd met CD-AH200) MHL-adapter (wordt geleverd met CD-AH200) USB - micro-USB-kabel (type USB A - micro-USB B) (wordt geleverd met CD-AH200) Android-apparaat MirrorLink-apparaat USB-kabel 1,5 m USB - micro-USB-kabel (type USB A - micro-USB B) (wordt geleverd met CD-MU200) Opmerking Zie de handleiding van de kabel voor details over het aansluiten van een extern apparaat met een los verkrijgbare kabel.

De High Speed HDMI®-kabel vastzetten Een achteruitkijkcamera aansluiten Als u een extern apparaat aansluit met de High Speed HDMI®-kabel, moet u de High Speed HDMI®-kabel vastzetten met de draadbinder. Wanneer dit product wordt gebruikt met een achteruitkijkcamera, kan er automatisch worden overgeschakeld naar het beeld van die camera wanneer de schakelhendel in REVERSE (R) wordt gezet. De Cameraweergave stand stelt u ook in staat te controleren wat er achter u gebeurt terwijl u aan het rijden bent. 1 Steek de High Speed HDMI®-kabel in de HDMI-poort. 2 Wikkel de draadbinder rond de haak boven de HDMI-poort en de High Speed HDMI®-kabel, en trek hem aan om de High Speed HDMI®-kabel vast te zetten.

<CRD4805-A>167 Nederlands ! Het beeld op het scherm kan omgekeerd worden weergegeven. ! De achteruitkijkcamera kan worden gebruikt om aanhangers in de gaten te houden, of bij inparkeren. Gebruik deze functie niet voor amusement. ! Objecten op het beeld van de achteruitkijkcamera kunnen dichterbij of verder weg lijken dan ze in werkelijkheid zijn. ! Wij wijzen u er op dat het door de achteruitkijkcamera weergegeven gebied iets kan verschillen wanneer de beelden op het volledige scherm worden weergegeven bij achteruit rijden en wanneer er met de camera naar achteren wordt gekeken terwijl er vooruit wordt gereden.

Black plate (168,1) Hoofdstuk

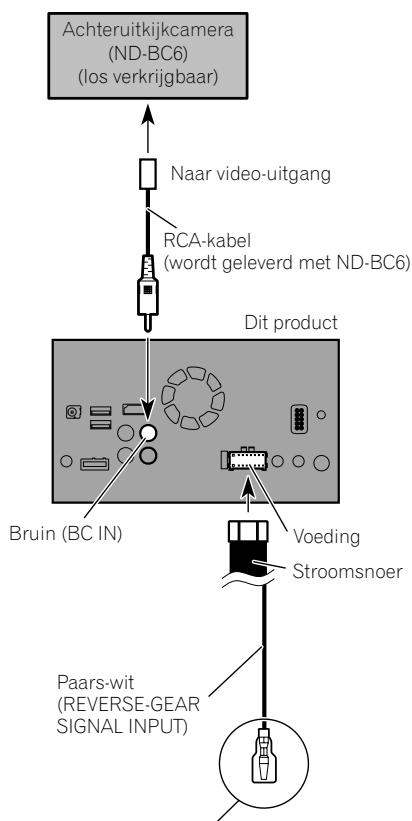

Verbinding De externe videocomponent aansluiten Achteruitkijkcamera (ND-BC6) (los verkrijgbaar) Gebruik van de AV-ingang Naar video-uitgang U kunt op dit product een externe videocomponent aansluiten. Dit product RCA-kabel (wordt geleverd met ND-BC6) Dit product 15 cm 23 cm Bruin (BC IN) Voeding Stroomsnoer Geel (VIDEO INPUT) Rood, wit (AUDIO INPUT) Paars-wit (REVERSE-GEAR SIGNAL INPUT) Voor meer details omtrent de bedrading verwijzen we u naar Het stroomsnoer aansluiten (2) op bladzijde

Opmerkingen ! Deze stand is beschikbaar wanneer de instelling voor de achteruitkijkcamera op “Aan” staat. (Raadpleeg voor details de Bedieningshandleiding.) ! Sluit dit product alleen aan op de achteruitkijkcamera. Sluit het niet aan op andere apparatuur.

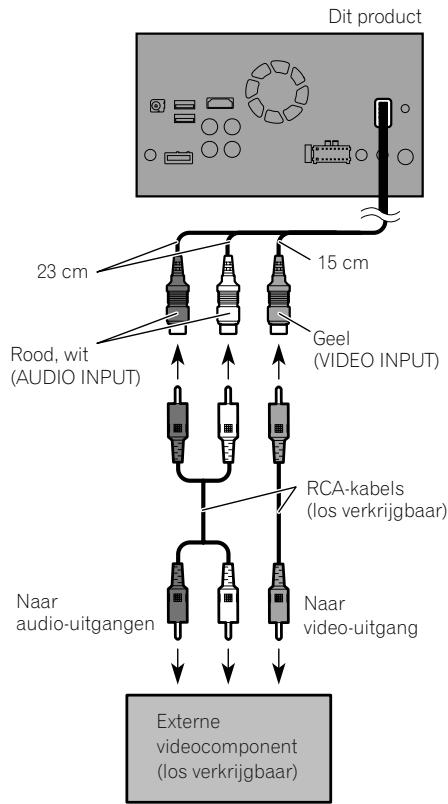

RCA-kabels (los verkrijgbaar) Naar audio-uitgangen Naar video-uitgang Externe videocomponent (los verkrijgbaar) Opmerking Deze stand is beschikbaar wanneer de AV-ingang is ingesteld op “Aan”. (Zie de bedieningshandleiding voor details.)

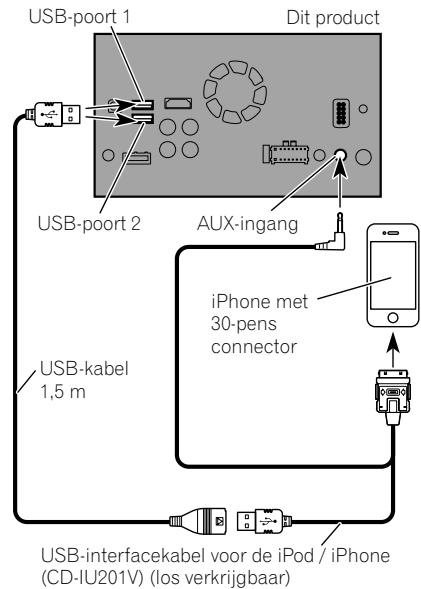

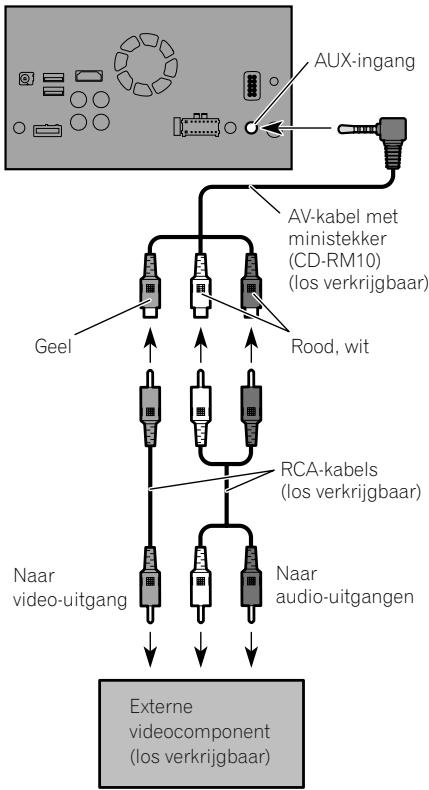

De AUX-ingang gebruiken Dit product AUX-ingang BELANGRIJK Gebruik een AV-kabel met ministekker (CD-RM10) (los verkrijgbaar) voor de aansluiting. Als u andere kabels gebruikt, kan de bedradingsconfiguratie verschillen waardoor beeld en geluid niet goed kunnen worden weergegeven.

AV-kabel met ministekker (CD-RM10) (los verkrijgbaar) Geel

Audio links (wit) Audio rechts (rood) Video (geel) Aarde Rood, wit RCA-kabels (los verkrijgbaar) Naar audio-uitgangen Naar video-uitgang Externe videocomponent (los verkrijgbaar) Opmerkingen Nederlands ! Deze stand is beschikbaar wanneer de AUXingang is ingesteld op “Aan”. (Zie de bedieningshandleiding voor details.) ! Als u een externe videocomponent aansluit met een AV-kabel met ministekker, moet u indien nodig een los verkrijgbare AUX-verlengkabel gebruiken.

Black plate (170,1) Hoofdstuk

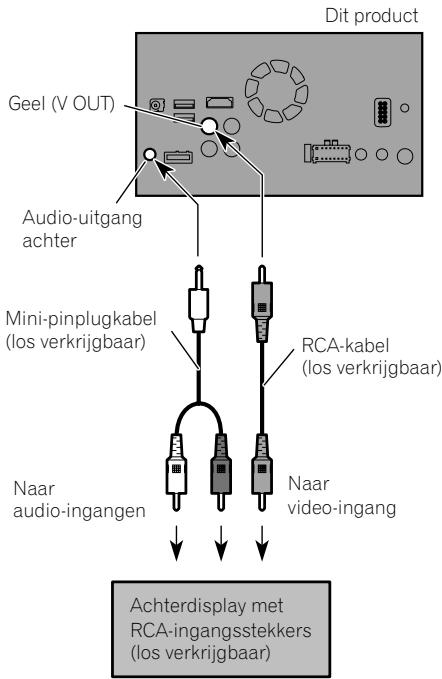

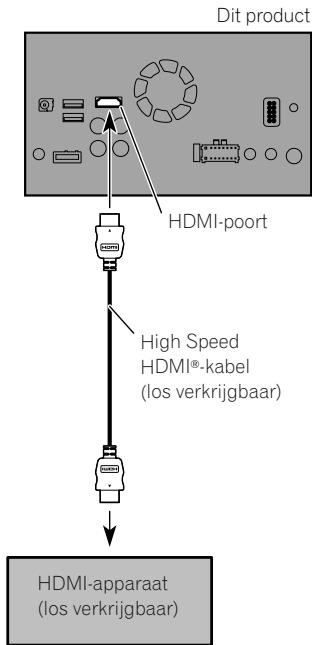

Verbinding Een HDMI-apparaat aansluiten Het achterdisplay aansluiten Dit product Dit product Geel (V OUT) HDMI-poort High Speed HDMI®-kabel (los verkrijgbaar) Audio-uitgang achter Mini-pinplugkabel (los verkrijgbaar) Naar audio-ingangen HDMI-apparaat (los verkrijgbaar) RCA-kabel (los verkrijgbaar) Naar video-ingang Achterdisplay met RCA-ingangsstekkers (los verkrijgbaar) Opmerkingen ! Zie de bedieningshandleiding voor details over de bediening van een HDMI-apparaat. ! Gebruik bij het aansluiten van de High Speed HDMI®-kabel de draadbinder om hem stevig vast te zetten. = Zie De High Speed HDMI -kabel vastzetten op bladzijde 167 voor details.

Bij gebruik van een achterdisplay dat op de achtervideo-uitgang is aangesloten WAARSCHUWING Plaats het achterdisplay NOOIT zo dat de bestuurder de video kan bekijken tijdens het rijden. De achtervideo-uitgang van dit product is voor de aansluiting van een display zodat de passagiers op de achterbank de video kunnen bekijken.

<CRD4805-A>170 Black plate (171,1) Hoofdstuk Inbouwen Voorzorgen voor installatie BELANGRIJK ! Zorg ervoor dat de draden niet geraakt kunnen worden door een portier of stoelverschuivingsmechanisme, met eventueel kortsluiting tot gevolg. ! Controleer of alle andere apparatuur van uw voertuig goed werkt na de installatie van dit product. ! Installeer dit product niet op een plek waar het (i) het zicht van de bestuurder kan belemmeren, (ii) de werking van bedieningssystemen of veiligheidsvoorzieningen van het voertuig kan belemmeren, zoals de airbags, knoppen voor noodverlichting of (iii) de bestuurder kan hinderen bij het veilig bedienen van het voertuig. ! Installeer het product tussen de bestuurdersstoel en de voorste passagiersstoel, zodat het niet wordt geraakt door de bestuurder of inzittende als het voertuig abrupt afremt. ! Installeer het product in geen geval voor of naast de locaties in het dashboard, het portier of de deurstijl van waar de airbags van uw voertuig tevoorschijn zullen komen. Raadpleeg het instructieboekje van uw voertuig voor de locatie van de voorairbags. ! Het niet opvolgen van al deze voorzorgsmaatregelen kan resulteren in ernstig of fataal letsel. Voorkomen van elektromagnetische storingen Om storingen te voorkomen moeten de volgende voorwerpen zo ver mogelijk van dit product alsmede andere kabels en draden worden geplaatst: ! FM, MG/LG-antenne met de kabel ! GPS-antenne met de kabel

<CRD4805-A>171 Nederlands ! Installeer dit product nooit op plaatsen waar, of op een manier waardoor het: — De bestuurder of passagiers kan verwonden als het voertuig plotseling stopt. — De bestuurder kan hinderen bij de bediening van het voertuig, bijvoorbeeld op de vloer voor de bestuurdersstoel, of in de buurt van het stuur of de versnelling. ! Controleer of er niets achter het dashboard of de panelen zit wanneer u hierin gaten gaat boren. Let erop dat u geen brandstofleidingen, remleidingen, elektronische componenten, communicatiedraden of voedingskabels beschadigt. ! Wanneer u schroeven gebruikt, let er dan op dat deze niet in contact komen met de elektrische bedrading. Door trillingen kan de isolatie van de draden beschadigd raken, met als gevolg kortsluiting of andere schade aan het voertuig. ! Gebruik de bijgeleverde onderdelen op de voorgeschreven wijze, zodat dit product correct wordt ingebouwd. Als bepaalde onderdelen niet bij het product zijn geleverd, moet u geschikte onderdelen op de voorgeschreven wijze gebruiken nadat u de geschiktheid van de betreffende onderdelen bij uw dealer hebt nagevraagd. Als u andere onderdelen dan de bijgeleverde onderdelen gebruikt of onderdelen die niet geschikt zijn, kunnen deze beschadigingen aan de interne onderdelen van het product veroorzaken of kunnen deze onderdelen en het product losraken. ! Het is uiterst gevaarlijk als kabels of snoeren rond de stuurkolom of de versnelling gewikkeld kunnen raken. U moet daarom dit product, de kabels en de bedrading zo installeren en wegwerken dat ze de besturing niet kunnen belemmeren of hinderen.

Black plate (172,1) Hoofdstuk

Inbouwen Bovendien moet u elke antennedraad zo ver mogelijk van andere antennedraden en -kabels houden. Bind ze niet samen, laat ze niet langs elkaar lopen en laat ze elkaar niet kruisen. Elektromagnetische ruis vergroot de kans op fouten bij de positiebepaling van uw voertuig. ! Installeer dit product horizontaal op een oppervlak onder hoek van niet meer dan 0 tot 30 graden afwijking (binnen 5 graden naar links of rechts). Onjuiste installatie van het toestel op een oppervlak dat schuiner staat dan deze waarden vergroot de kans op fouten bij de plaatsbepaling van het voertuig en kan ook op andere manieren leiden tot verminderde prestaties van het scherm. Voor de installatie ! Raadpleeg uw dichtstbijzijnde dealer als er voor de installatie gaten moeten worden geboord, of als er andere wijzigingen in het voertuig moeten worden aangebracht. ! Voordat u dit product definitief installeert, is het raadzaam tijdelijk alle aansluitingen te maken om te kijken of deze correct zijn en alles naar behoren functioneert. 30°

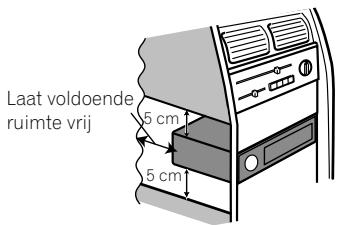

Installeren van dit product Opmerkingen betreffende de installatie ! Installeer dit product niet op plaatsen die kunnen worden blootgesteld aan hoge temperaturen of vocht, zoals: — Dichtbij een radiator, luchtopening of airconditioningapparaat. — Op plaatsen blootgesteld aan direct zonlicht, zoals op het dashboard. — Plaatsen die blootgesteld kunnen worden aan regen, zoals dicht bij een portier of op de vloer van het voertuig. ! Installeer dit product op een plek die stevig genoeg is om het gewicht van het product te dragen. Kies een plaats waar dit product stevig kan worden geïnstalleerd en zorg voor een veilige bevestiging. De actuele locatie van het voertuig kan alleen correct worden weergegeven wanneer het product goed bevestigd is.

! Om verzekerd te kunnen zijn van voldoende ventilatie bij gebruik van dit toestel, dient u er bij de installatie voor te zorgen dat u achter het achterpaneel en rondom het toestel voldoende ruimte vrij laat, en dient u eventuele losse bedrading samen te bundelen zodat deze de ventilatie-openingen niet kan blokkeren. Laat voldoende 5 cm ruimte vrij 5 cm

<CRD4805-A>172 Black plate (173,1) Hoofdstuk Inbouwen

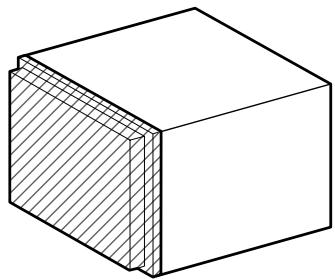

! De bedrading mag het op de afbeelding hieronder aangegeven gebied niet afdekken. Dit is vereist zodat de versterker overtollige warmte kan afgeven. Voor u dit product inbouwt 1 Verwijder de afwerkingsrand. Buig de bovenkant en de onderkant van de afwerkingsrand naar buiten om deze te verwijderen. Bedek dit gebied niet.

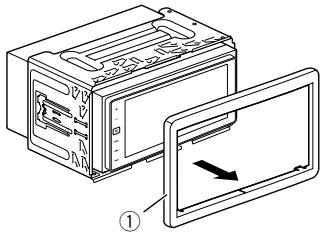

Meegeleverde onderdelen De met een asterisk (*) gemarkeerde onderdelen zijn reeds geïnstalleerd. 1 Afwerkingsrand 2 Steek de bijgeleverde uittreksleutels in beide zijden van het apparaat totdat deze op de plaats vastklikken.

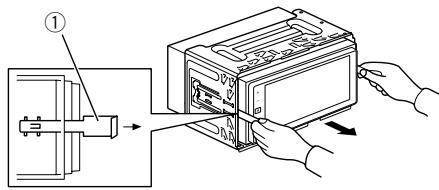

Trek het apparaat uit de houder.

Dit product Houder* 1 Uittreksleutel Schroef met platte kop (5 mm × 9 mm) (6 st.) Afwerkingsrand* Uittreksleutel (2 st.) Installatie met de houder

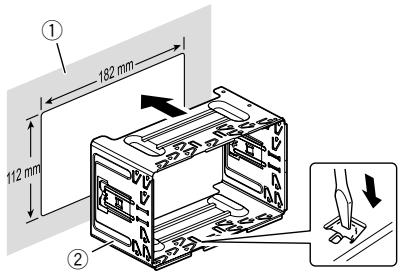

Installeer de houder in het dashboard. Nederlands Schroef met afgeplatte bolvormkop (5 mm × 8 mm) (6 st.)

Black plate (174,1) Hoofdstuk Inbouwen

2 Zet de montagebehuizing vast door met behulp van een schroevendraaier de metalen lipjes (90°) op hun plaats te buigen.

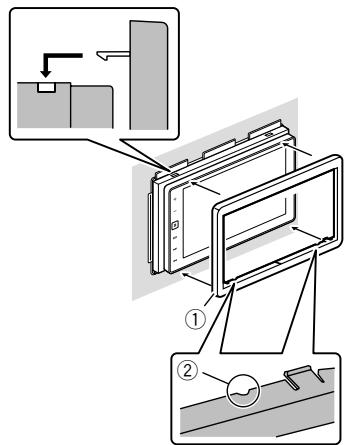

Installeer dit product in de houder. 1 Afwerkingsrand 2 Groef Bevestig de afwerkingsrand met de zijde met de groef naar beneden gericht.

1 Dashboard ! Duw het product niet hard in de houder. Daardoor kan het voorpaneel beschadigd worden.

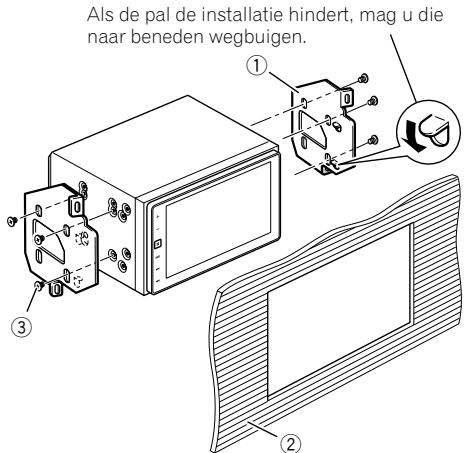

Installatie met gebruik van de schroefgaten aan de zijkant van dit product % Het product op de montagebeugel van de originele autoradio vastzetten. Plaats het product zo dat de schroefgaten uitgelijnd zijn met de schroefgaten in de beugel, en draai aan elke kant op drie plaatsen de schroeven vast. Gebruik, afhankelijk van de vorm van de schroefgaten van de beugel, schroeven met afgeplatte bolvormkop (5 mm × 8 mm) of schroeven met platte kop (5 mm × 9 mm).

<CRD4805-A>174 Black plate (175,1) Hoofdstuk Inbouwen

Als de pal de installatie hindert, mag u die naar beneden wegbuigen.

1 Montagebeugel van de originele autoradio 2 Dashboard of console 3 Schroef met afgeplatte bolvormkop of schroef met platte kop Gebruik de schroeven die met dit product zijn geleverd. Nederlands

Black plate (176,1) Hoofdstuk

Inbouwen Installeren van de GPSantenne Meegeleverde onderdelen BELANGRIJK Maak de GPS-antennedraad niet korter en ook niet langer. Wijzigingen aan de antennekabel kunnen leiden tot kortsluiting of storingen en permanente schade aan dit product. Opmerkingen betreffende de installatie GPS-antenne Metalen plaatje Klem (3 st.) Dubbelzijdig plakband ! De antenne dient op een zo horizontaal mogelijk oppervlak te worden bevestigd, op een plaats waar de ontvangst van de radiogolven zo min mogelijk wordt gehinderd. De antenne kan de radiogolven van de satelliet alleen ontvangen als er geen obstakel tussen de antenne en de satelliet is.

1 Dashboard 2 Hoedenplank ! Indien u de GPS-antenne binnen in de auto aanbrengt, gebruik dan het metalen plaatje dat bij het systeem wordt geleverd. Als dit plaatje niet gebruikt wordt, zal de ontvangstgevoeligheid slecht zijn. ! Maak het bijgeleverde metalen plaatje niet kleiner. Dit resulteert in een lagere gevoeligheid van de GPS-antenne. ! Trek niet aan de antennedraad als u de GPS-antenne verwijdert. Daardoor kunt u de draad lostrekken. ! Verf de GPS-antenne niet, aangezien dit de prestaties van de antenne negatief beïnvloedt.

<CRD4805-A>176 Black plate (177,1) Hoofdstuk Inbouwen

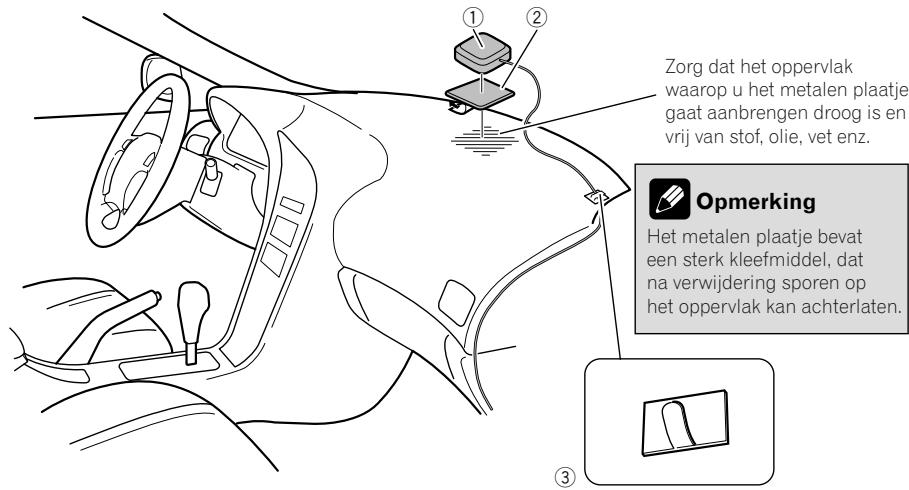

Bevestigen van de antenne binnen in de auto (op het dashboard of de hoedenplank) WAARSCHUWING Installeer de GPS-antenne niet over andere sensoren of de ventilatie-openingen in het dashboard van het voertuig, want hierdoor kan de juiste werking van de sensoren of ventilatie-openingen belemmerd worden en is het ook mogelijk dat de GPS-antenne niet goed en stevig meer op het dashboard bevestigd kan worden met behulp van het metalen plaatje.

Zorg dat het oppervlak waarop u het metalen plaatje gaat aanbrengen droog is en vrij van stof, olie, vet enz. Opmerking Het metalen plaatje bevat een sterk kleefmiddel, dat na verwijdering sporen op het oppervlak kan achterlaten.

Opmerkingen ! Knip of snijd het metalen plaatje voor het aanbrengen niet in kleine stukken. ! De ruiten van sommige auto’s laten de signalen van de GPS-satellieten niet door. In dat geval dient u de GPS-antenne aan de buitenzijde van de auto te bevestigen. Nederlands 1 GPS-antenne 2 Metalen plaatje Verwijder het beschermvel aan de onderkant van het plaatje. 3 Klemmen Gebruik de klemmen om de draad op de vereiste plaatsen tegen het interieur van de auto te bevestigen. Bevestig het metalen plaatje zo horizontaal mogelijk op de plek waar de GPS-antenne voor het raam komt te zitten. Bevestig de GPS-antenne op het metalen plaatje met dubbelzijdig plakband.

Black plate (178,1) Hoofdstuk Inbouwen

De microfoon installeren ! Installeer de microfoon in de juiste richting en op de juiste afstand zodat de microfoon gemakkelijk de stem van de bestuurder kan opvangen. ! Schakel het product uit (ACC OFF) voordat u de microfoon aansluit. 2 Bevestig de microfoonklem aan de zonneklep.

Meegeleverde onderdelen

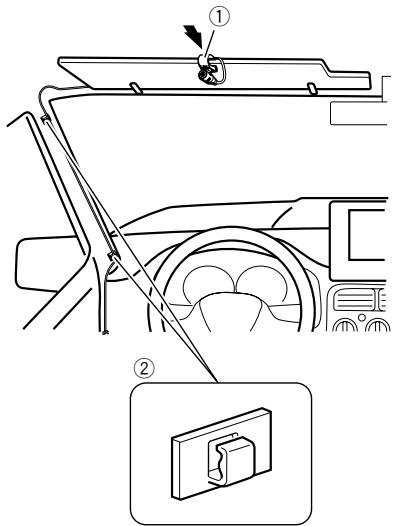

Microfoon Dubbelzijdig plakband Montage op de zonneklep

Duw de microfoonkabel in de groef.

1 Microfoonklem 2 Klemmen Gebruik los verkrijgbare klemmen om de draad waar nodig binnenin de auto te bevestigen. Bevestig de microfoon aan de zonneklep terwijl de klep omhoog staat. De microfoon kan de stem van de bestuurder niet opvangen wanneer de zonneklep naar beneden is geklapt. 1 Microfoonkabel 2 Groef

<CRD4805-A>178 Black plate (179,1) Hoofdstuk Inbouwen

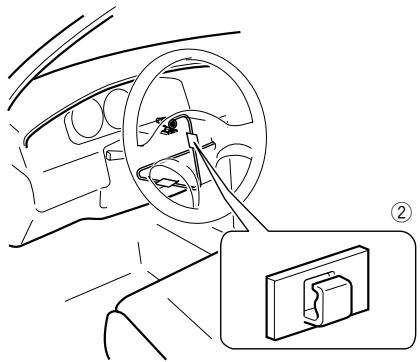

Installatie op stuurkolom 1 Maak de microfoonvoet los van de microfoonklem door de microfoonvoet te schuiven terwijl op het lipje wordt gedrukt.

Microfoon Lipje Microfoonvoet Microfoonklem 2 Bevestig de microfoon op de stuurkolom. Plaats de microfoon op de stuurkolom en houd hem uit de buurt van het stuur. 1 Dubbelzijdig plakband 2 Klemmen Gebruik los verkrijgbare klemmen om de draad waar nodig binnenin de auto te bevestigen. De hoek van de microfoon aanpassen De hoek van de microfoon kan worden ingesteld.

Black plate (180,1) Hoofdstuk Na installatie

Na de installatie van dit product 1 Sluit de massapool (–) van de accu van het voertuig opnieuw aan. Controleer nogmaals of alle aansluitingen op de juiste wijze zijn gemaakt en dit product correct is ingebouwd. Monteer de auto-onderdelen die u bij het inbouwen van het apparaat heeft verwijderd. Sluit tot slot de massakabel (–) weer op de massapool (–) van de accu aan.

Start de motor. Wijzig de gewenste instellingen. = Zie de Bedieningshandleiding voor meer details over de bediening. 4 Rijd over een normale weg totdat de GPS het signaal begint te ontvangen. Opmerking Na de installatie van dit product dient u op een veilige plaats te controleren of het voertuig normaal functioneert.
