GEBRUIKSAANWIJZING Shorty Urban Arrow

Gebruikshandleiding 75

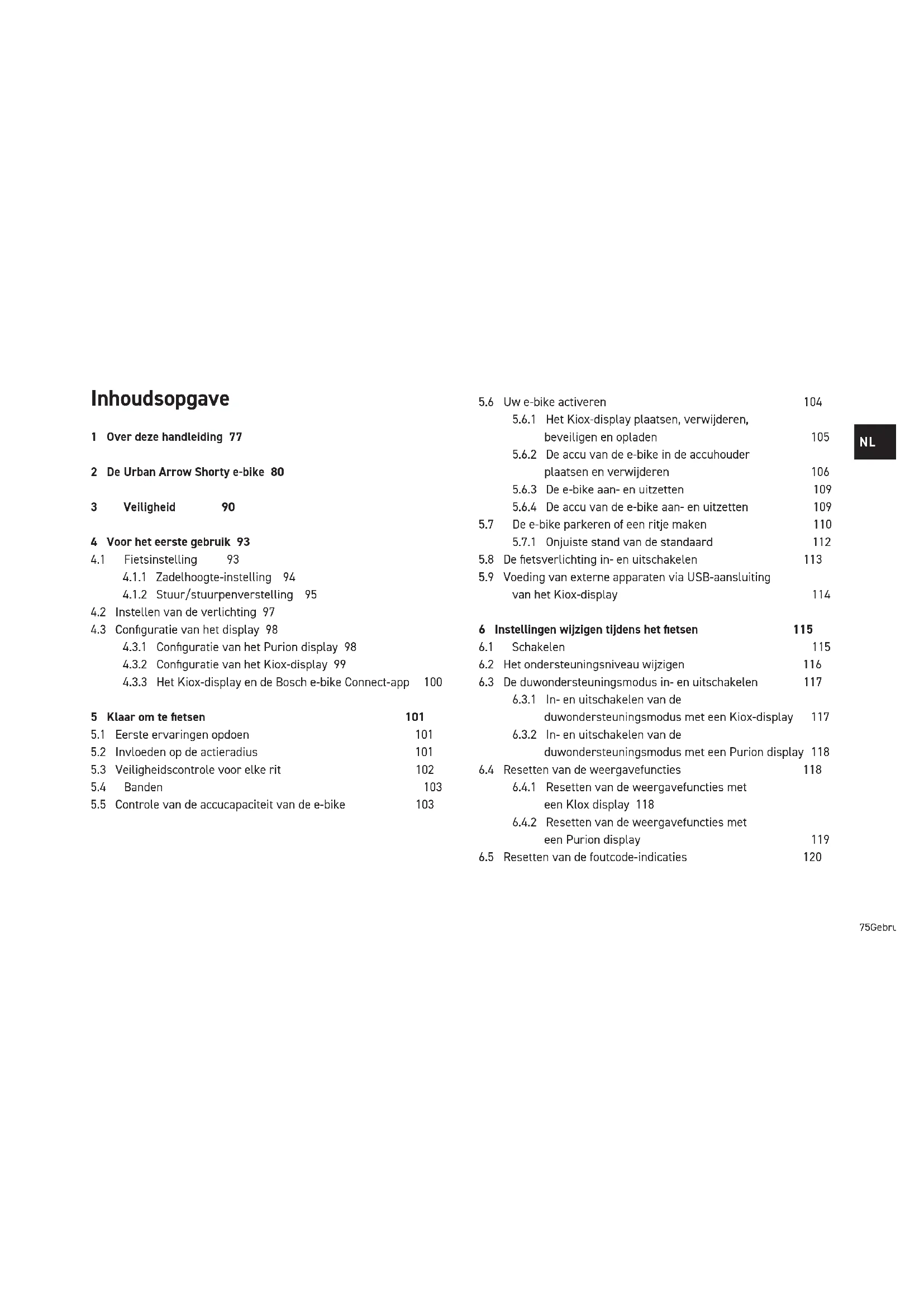

Inhoudsopgave 1 Over deze handleiding 77 2 De Urban Arrow Shorty e-bike 80 3 Veiligheid 90 4 Voor het eerste gebruik 93

4.2 Instellen van de verlichting 97

4.3 Configuratie van het display 98

4.3.1 Configuratie van het Purion display 98

4.3.2 Configuratie van het Kiox-display 99

4.3.3 Het Kiox-display en de Bosch e-bike Connect-app 100

5.2 Invloeden op de actieradius 101

5.3 Veiligheidscontrole voor elke rit 102

5.5 Controle van de accucapaciteit van de e-bike 103

5.6 Uw e-bike activeren 104

5.6.1 Het Kiox-display plaatsen, verwijderen,

beveiligen en opladen 105

5.6.2 De accu van de e-bike in de accuhouder

plaatsen en verwijderen 106

5.6.3 De e-bike aan- en uitzetten 109

5.6.4 De accu van de e-bike aan- en uitzetten 109

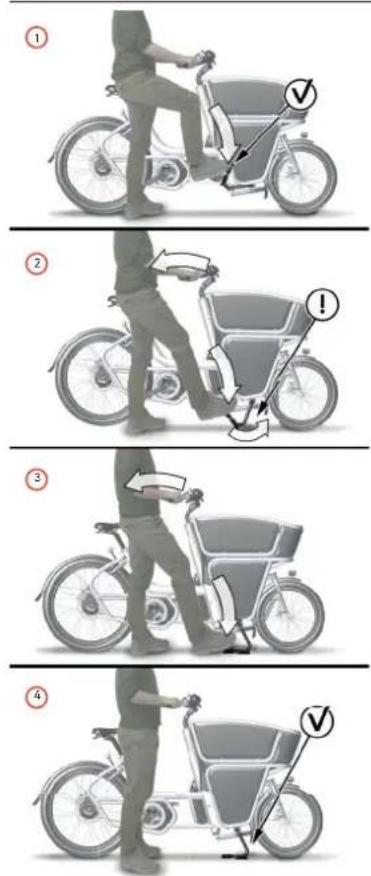

5.7 De e-bike parkeren of een ritje maken 110

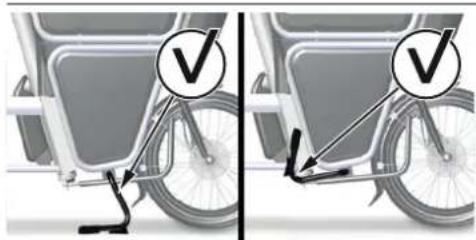

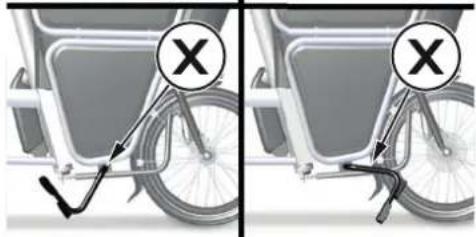

5.7.1 Onjuiste stand van de standaard 112

5.8 De fietsverlichting in- en uitschakelen 113

5.9 Voeding van externe apparaten via USB-aansluiting

van het Kiox-display 114 6 Instellingen wijzigen tijdens het fietsen 115

6.2 Het ondersteuningsniveau wijzigen 116

6.3 De duwondersteuningsmodus in- en uitschakelen 117

6.3.1 In- en uitschakelen van de

duwondersteuningsmodus met een Kiox-display 117

6.3.2 In- en uitschakelen van de

duwondersteuningsmodus met een Purion display 118

6.4 Resetten van de weergavefuncties 118

6.4.1 Resetten van de weergavefuncties met

een Klox display 118

6.4.2 Resetten van de weergavefuncties met

een Purion display 119

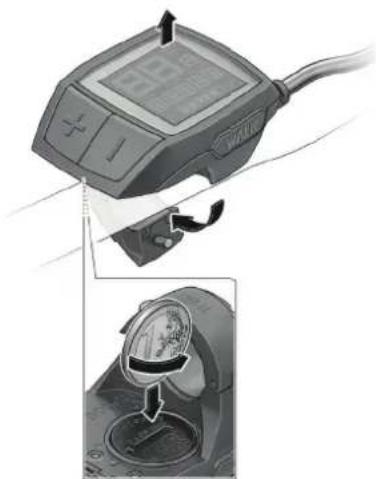

7.3 De batterij van het Purion display vervangen 124

7.4 De accu van de e-bike en het Kiox-display opslaan 125

8 Reiniging en onderhoud 126

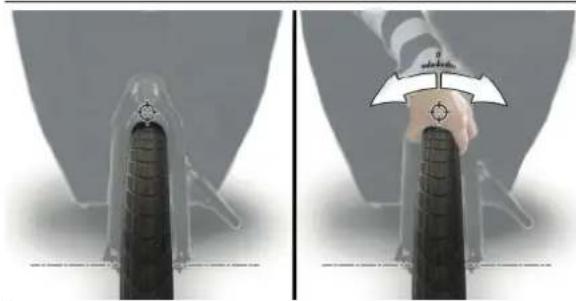

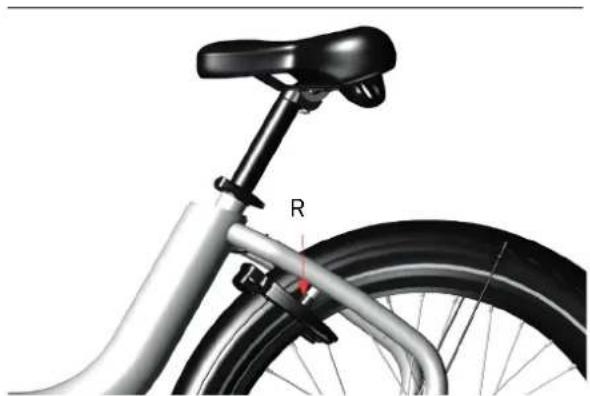

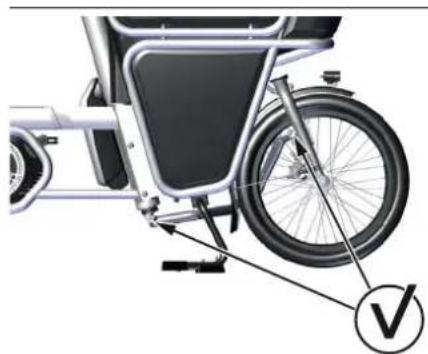

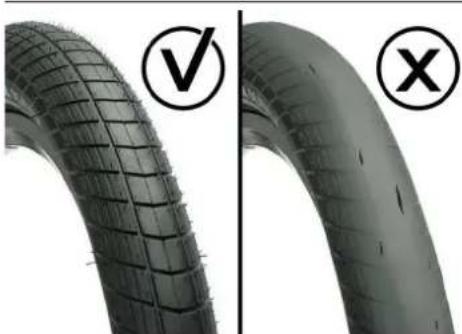

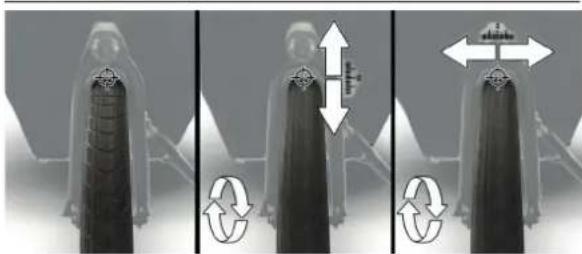

8.2.3 Onderhoudscontrole 129

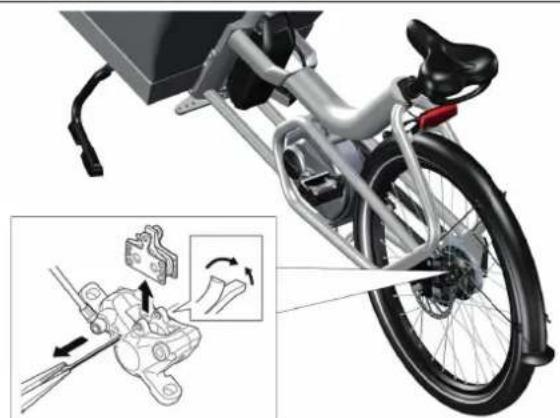

8.2.4 Schijfrem instellen 133

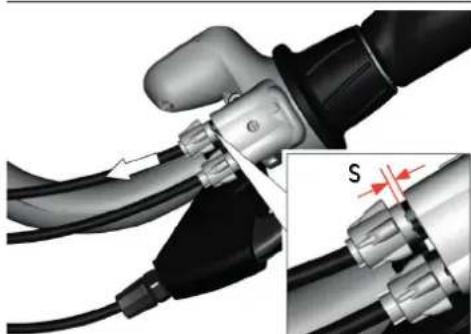

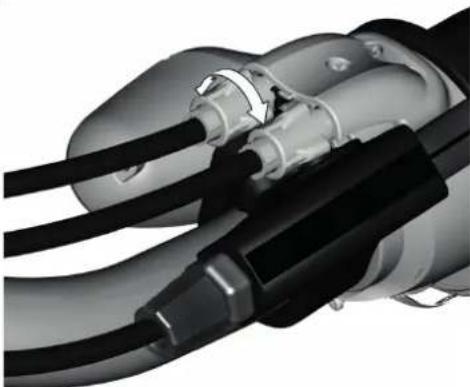

8.2.5 Verstelling van de versnelling 133

8.2.7 Reserveonderdelen, toebehoren en onderdelen

die cruciaal voor de veiligheid zijn 135 9 Transport 136 10 Oplossingen voor mogelijke problemen 138 11 Onderhoudsplan 143 12 Verwijdering 144 13 EG Verklaring van overeenstemming 145 14 Bijlagen 146

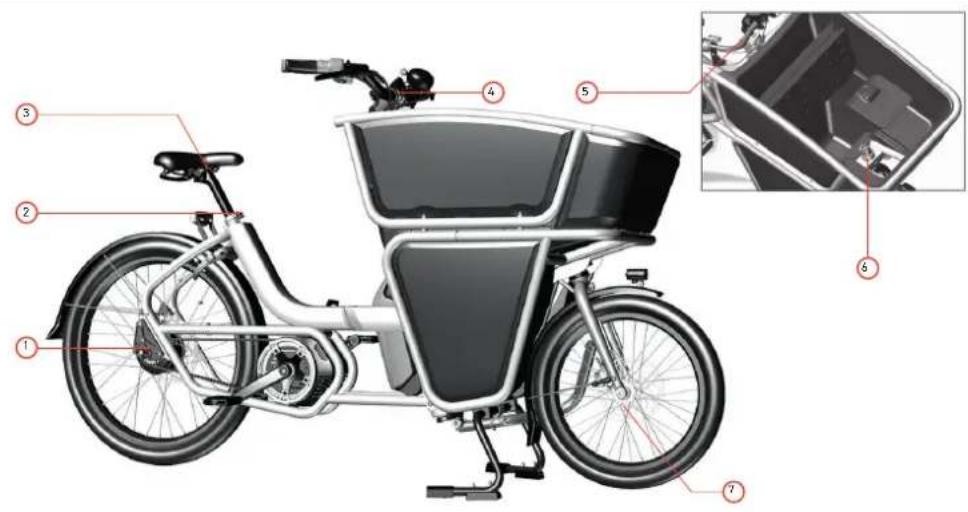

14.1 Bijlage A Aandraaimomenten 146

14.2 Bijlage B Onderhoudsoverzicht 14877Gebruikshandleiding

Waarschuwing Geeft een gevaarlijke situatie aan die, indien deze niet wordt vermeden, tot ernstig of dodelijk letsel en/of ernstige schade aan een product of omgeving kan leiden.

Let op Geeft een gevaarlijke situatie aan die, indien deze niet wordt vermeden, tot licht of matig letsel en/of schade aan een product of omgeving kan leiden.

Opmerking Informatie die als belangrijk moet worden beschouwd, maar die geen verband houdt met letsel of schade. Tip Tip Nuttige informatie. 1 Over deze handleiding Allereerst, bedankt dat u Urban Arrow heeft gekozen!Urban Arrow staat voor Smart Urban Mobility en we hebben de transportfiets opnieuw uitgevonden: nieuw design, lichtgewicht, veilige en comfortabele materialen gecombineerd met de krachtige en betrouwbare Duitse Bosch elektrische pedaalondersteuning en A-merk componenten (bijv. Maguro, Tektro, SKS, Enviolo, Schwalbe). Daarom is Urban Arrow een meervoudige prijswinnaar; Eurobike Award (2010, 2015 en 2021), ISPO Brand New Award (2013), Extra Energy Award (2016 en 2017).U heeft gekozen voor het Shorty model. Dit compacte cargo model is ontworpen voor de stedelijke multitasker, die dingen te doen heeft, plaatsen wil bezoeken en die daarbij ook nog eens dingen mee wil nemen. Hij kan zelfs tot de ultieme koeriersfiets worden omgetoverd door er de afsluitbare kap aan toe te voegen.In deze handleiding leert u alles over uw Urban Arrow fiets. Het legt uit hoe je de fiets moet besturen en bedienen en hoe je de basisonderhoudstaken moet uitvoeren. Het is sterk aan te raden om het volledig te lezen.78 Urban Arrow Shorty van toepassing is of indien u gedetailleerde informatie wenst over de toepassing van uw garantie, neem dan contact op met uw Urban Arrow dealer. De volgende garantiebepalingen zijn van toepassing op uw Urban Arrow*. Alle voorwaarden zijn van toepassing vanaf de datum van aankoop. ● Vijf jaar garantie op het frame en de vork, met uitzondering van de slijtagedelen. ● Twee jaar garantie op de lak en op zichtbare roest van binnenuit. ● Twee jaar garantie op alle andere onderdelen. Slijtagedelen zoals de banden, de ketting, de pedalen, de lagers, de veiligheidsgordels, de kogeleinden, enz. vallen niet onder deze garantie. ● Twee jaar garantie op de accu. De capaciteit van de accu zal afnemen afhankelijk van het aantal laadcycli en de levensduur van de accu. Deze capaciteitsvermindering valt niet onder de garantie. ● Gedurende de geldige garantieperiode(s) worden alle onderdelen waarvan Urban Arrow heeft vastgesteld dat er sprake is van een constructie- of materiaalfout, naar keuze van Urban Arrow gerepareerd of vergoed. ● Op de fabrieksgarantie kan alleen aanspraak worden gemaakt op vertoon van de originele aankoopfactuur.

• De garantiebepalingen zijn alleen van toepassing bij de eerste eigenaar. Auteursrecht en disclaimer De informatie uit deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd. Alle rechten voorbehouden. Niets in dit materiaal mag worden vereenvoudigd, gewijzigd of vertaald zonder voorafgaande schriftelijke toestemming van Urban Arrow, behoudens voor zover toegestaan onder de Auteurswet. Niets hierin kan worden beschouwd als een aanvullende garantie. Urban Arrow aanvaardt geen aansprakelijkheid voor technische of andere fouten of weglatingen in dit materiaal. Urban Arrow werkt voortdurend aan de verbetering van haar productaanbod om u een betere en veiligere rijervaring te bieden. Het is mogelijk dat sommige functies in deze handleiding afwijken van de door u gekochte fiets. Zie voor de meest recente informatie www.urbanarrow.com/en/folders-manuals Garantie Urban Arrow garandeert dat dit product volgens de meest recente Europese veiligheidsnormen en kwaliteitseisen die van toepassing zijn op dit type product is vervaardigd en dat dit product op het moment van aankoop vrij is van gebreken in vakmanschap en materiaal. Tijdens de productie zijn diverse kwaliteitscontroles uitgevoerd. Mocht het voorkomen dat, ondanks al onze inspanningen, uw Urban Arrow tijdens onze garantieperiode(s) een materiaal- en/of fabricagefout vertoont (bij normaal gebruik zoals beschreven in de handleiding), dan is Urban Arrow verplicht deze garantie te respecteren. Indien u van mening bent dat uw garantie79Gebruikshandleiding

Garantieaanspraak: ● Klachten en garantieaanspraken worden door uw Urban Arrow dealer behandeld. Bij klachten of vragen over de garantie is uw Urban Arrow dealer altijd uw eerste aanspreekpunt, want hier is de koopovereenkomst gesloten. Urban Arrow zal dan definitief beoordelen of de garantie van toepassing is. De dealer moet het onderdeel in kwestie samen met de aankoopfactuur naar Urban Arrow sturen, met vermelding van de klacht. ● Uw dealer kan de eventuele montage- of demontagekosten in rekening brengen. ● Uw dealer kan de transportkosten voor het ophalen van de fiets en/of onderdelen van uw dealer naar Urban Arrow in rekening brengen. Aansprakelijkheid Een claim die door Urban Arrow op grond van deze garantievoorwaarden wordt ingewilligd houdt geen erkenning in van de aansprakelijkheid van Urban Arrow voor door de eigenaar of derden geleden verlies of schade. Iedere aansprakelijkheid van Urban Arrow voor gevolgschade is hierbij uitgesloten. De aansprakelijkheid van Urban Arrow is beperkt tot hetgeen in de garantievoorwaarden is vermeld, tenzij enige dwingendrechtelijke wettelijke bepaling zich hier tegen verzet. Disclaimer Urban Arrow heeft deze garantievoorwaarden met grote zorgvuldigheid samengesteld. Aansprakelijkheid als gevolg van druk- of zetfouten is echter uitgesloten. Uw garantie vervalt of is niet van toepassing indien uw Urban Arrow (en/of de onderdelen daarvan): ● In de constructie is gewijzigd. Breng nooit wijzigingen aan in uw elektrische aandrijfeenheid of andere producten die geschikt zijn om de prestaties van uw e-bike te verbeteren. ● Onvoldoende onderhoud heeft gehad (volg voor voldoende onderhoud het onderhoudsplan zoals beschreven in hoofdstuk 11). ● Misbruikt is of bij een ongeval betrokken geweest is. ● Gebreken heeft als gevolg van normale slijtage. ● Beschadigd is tijdens transport. ● Beschadigd is door bevestigingsmateriaal (zoals tassen) dat niet door Urban Arrow verkocht of geproduceerd is. ● Anders is gebruikt dan waarvoor het product is bedoeld. ● Ondanks dat er schade en/of defecten zijn geconstateerd, het gebruik ervan is doorgezet is en dit de schade heeft verergerd. ● Niet door een erkende Urban Arrow dealer is onderhouden/ gerepareerd.

Alleen een erkende fietsendealer mag noodzakelijke werkzaamheden uitvoeren aan het aandrijfsysteem. Niet goedgekeurde werkzaamheden aan een van de onderdelen van het aandrijfsysteem kan u in gevaar brengen en uw garantie doen vervallen.80 Urban Arrow Shorty 2 De Urban Arrow Shorty e-bike De Urban Arrow Shorty fiets is een e-bike. De fiets is bedoeld voor gebruik op een normale verharde ondergrond en de banden zijn bedoeld om contact met de grond te houden. De fiets bevat een elektrische aandrijving waarmee u tijdens het fietsen een maximale snelheid van 25 km/u kunt bereiken. Zodra u op de pedalen drukt, wordt de ondersteuning ingeschakeld en deze wordt uitgeschakeld zodra u stopt met trappen of wanneer u een snelheid van 25 km/u hebt bereikt. De e-bike heeft vier verschillende ondersteuningsniveaus (ECO, TOUR, SPORT en TURBO) en een aantal versnellingen voor een optimale rijervaring. De fiets kan ook als een normale fiets (geen ondersteuning) worden bereden en heeft een duwondersteuningsmodus waarbij de e-bike met lage snelheid kan worden voortgeduwd zonder te trappen.

Raadpleeg de plaatselijke voorschriften voor de registratie en het gebruik van e-bikes op de openbare weg. Hulp Mocht u hulp nodig hebben of vragen hebben over uw Urban Arrow, neem dan contact op met uw plaatselijke Urban Arrow dealer. Een lijst met erkende Urban Arrow dealers kunt u online vinden: Dealerlijst www.urbanarrow.com/en/dealerlocator Voor meer Urban Arrow informatie, technische informatie en nieuwsberichten kunt u terecht op onze website en onze sociale media kanalen: Onze website www.urbanarrow.com Ons YouTube kanaal www.youtube.com/urbanarrowcom Onze Facebook pagina www.facebook.com/urbanarrowcom Onze Instagram account www.instagram.com/urbanarrow Onze Twitter account www.twitter.com/urbanarrowcom U kunt ook contact met ons opnemen via: Telefoon +31 (0)20 6722968 E-mail service@urbanarrow.com Post Urban Arrow Gyroscoopweg 6-8 1042 AB, Amsterdam Nederland81Gebruikshandleiding

De e-bike kan worden gebruikt binnen een temperatuurbereik van -5 °C tot 40 °C. De e-bike en zijn onderdelen De Urban Arrow Shorty e-bike is beschikbaar in een aantal versies. Uw fiets heeft een van beide: ● Een afneembaar Kiox-display of een vast Purion-display. ● Een draaiversteller met of zonder versnellingsindicator ● Een riem of een ketting. Afgezien van deze opties, het type schijfrem, het type motor en de capaciteit van de accu, zijn alle Urban Arrow Shorty e-bikes technisch identiek. Belangrijke technische specificaties van de e-bike Totale lengte 203 cm Hoogte Max. 120 cm (afhankelijk van de stuurhoogte kan de e-bike minder hoog zijn) Breedte bak / Stuur 65 cm / 64 cm Gewicht van de lege e-bike 43 kg Max. gecombineerd gewicht e-bike (e-bike, berijder en lading) - Enviolo Trekking 200 kg Max. gecombineerd gewicht e-bike (e-bike, berijder en lading) - Enviolo Cargo / Heavy Duty 225 kg Max. gewicht van de berijder 125 kg Het A-gewogen niveau van het uitgestraalde geluidsvermogen aan de oren van de bestuurder is minder dan 70 dB(A).

Belast uw e-bike nooit te zwaar. Dit heeft een negatieve invloed op het stuur- en remgedrag van de e-bike, hetgeen tot ongelukken kan leiden. Bij schade veroorzaakt door overbelasting van de fiets vervalt de garantieaanspraak.82 Urban Arrow Shorty De e-bike bevat de volgende onderdelen:

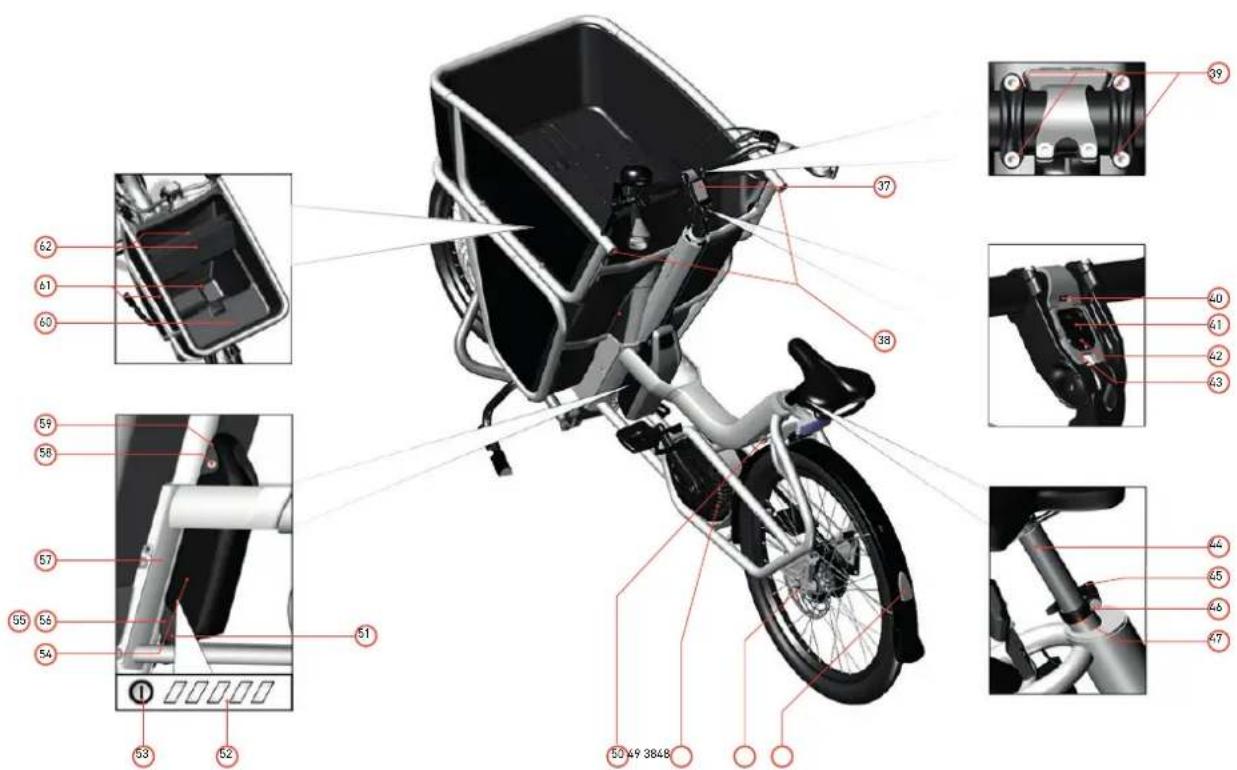

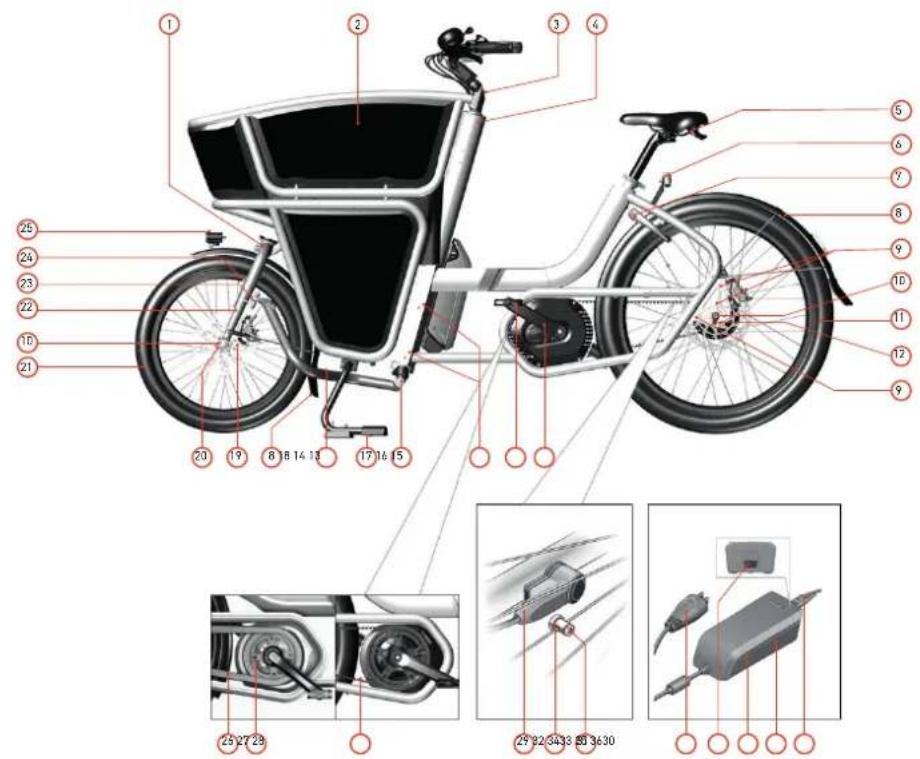

Afbeelding 1 : Algemeen overzicht (zijaanzicht)83Gebruikshandleiding

19 Schijfrem 20 Steekas 21 Voorwiel (20") 22 Vaste voorvork 23 Stuurstanglager 24 Voorreflectoren 25 Koplamp 26 Tandwielen 27 Kettingbeschermer 28 Band 29 Snelheidssensor 30 Magneet van snelheidssensor 31 Bout van magneetsnelheidssensor 32 Laadstekker 33 Netsnoeraansluiting 34 Acculader 35 Veiligheidswaarschuwingen 36 Netsnoerstekker van acculader Afbeelding 1: Algemeen overzicht (zijaanzicht) 1 Aheadset voorvork 2 EPP bak 3 Aheadset stuuras 4 Stuurbuis 5 Zadel met handgreep 6 Achterlicht 7 Ringslot inclusief slotrubbers 8 Spatbord 9 Schroef achterpat 10 Asmoer 11 Achterwiel (26") 12 Stootkussen 13 Crankstel 14 Pedalen 15 Koppelbout van hoofdframe 16 Scharnierende draaikoppeling 17 Standaard 18 Stuurstang84 Urban Arrow Shorty

Afbeelding 2 : Algemeen overzicht (bovenaanzicht)85Gebruikshandleiding

50 Ringslot sleutel (zelfde sleutel als batterijslot) 51 Onderste deel van accuhouder 52 Laadcontrole-indicator 53 Aan/Uit knop 54 Accu 55 Aansluiting voor laadstekker 56 Afdekkap oplaadconnector 57 Framenummer 58 Accuslot 59 Bovenste deel van accuhouder 60 EPP-kap 61 Drainage-gaten 62 Opvouwbare afdekplaat Afbeelding 2: Algemeen overzicht (bovenaanzicht) 37 Kiox-display 38 Achterreflector 39 Bouten stuurhoek 40 Kliksluiting met slot 41 Gat voor blokkeerschroef 42 Displayhouder 43 Magnetische houder 44 Zadelpen 45 Snelspanner zadelpen 46 Stelmoer van zadelpenklem 47 Zadelpenklem 48 Versnellingsnaaf 49 Elektrische aandrijving86 Urban Arrow Shorty

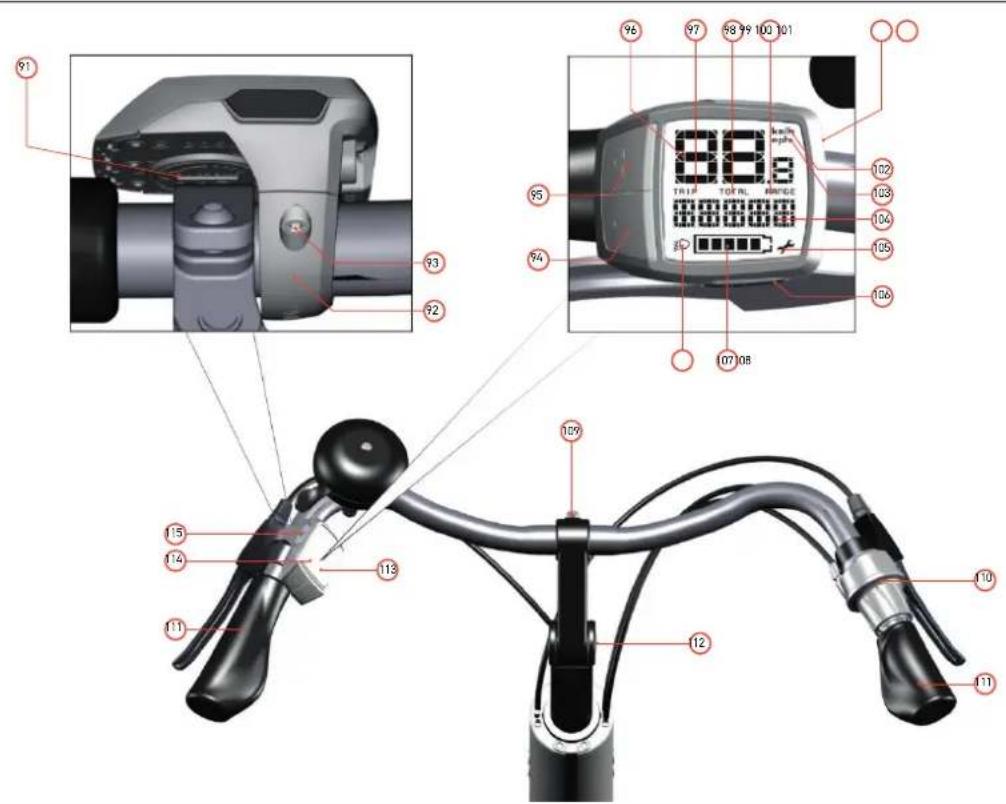

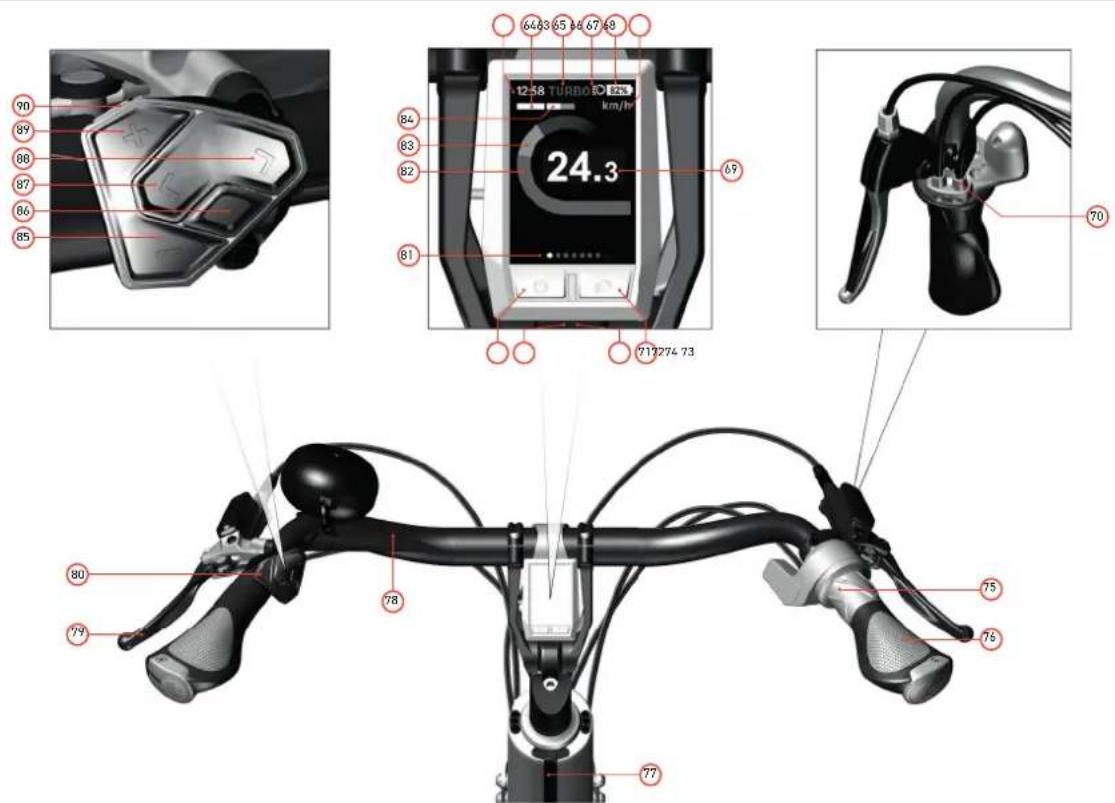

Afbeelding 3 : Stuur met Kiox-display en versnellingshendel met versnellingsindicator87Gebruikshandleiding

80 Besturingseenheid 81 Navigatiebalk 82 Motorvermogen 83 Uw prestaties 84 Gemiddelde snelheid 85 Knop voor het verlagen van het ondersteuningsniveau - / knop voor omlaag scrollen 86 Selecteer knop 87 Vorige/linker pagina-knop < 88 Volgende/rechter pagina-knop > 89 Knop voor het verhogen van het ondersteuningsniveau - / knop voor omhoog scrollen 90 Drukknop ondersteuning

• Er zijn regionale en persoonlijke voorkeuren met betrekking tot welke remhendel welke rem bedient. Als u de standaardinstelling wilt wijzigen, neem dan contact op met uw Urban Arrow dealer. Afbeelding 3: Stuur met Kiox-display en versnellingshendel met versnellingsindicator 63 Tijd-indicator 64 Prestatiebeoordeling 65 Ondersteuningsniveau indicator 66 Verlichtingsindicator 67 Indicator voor het accuniveau van de accu van de e-bike 68 Eenheid voor snelheidsindicator 69 Snelheid 70 Stelbout versnellingskabel 71 Verlichtingsschakelaar 72 USB-poort 73 Beschermkap van de USB-poort 74 Display aan-/uitknop 75 Draaiversteller met versnellingsindicator 76 Achterrem (rechts)* 77 Stuurpen 78 Stuur 79 Voorrem (links)*88 Urban Arrow Shorty

Afbeelding 4 : Stuur met Purion display en draaiversteller zonder versnellingsindicator89Gebruikshandleiding

Snelheids- en afstandsindicaties van het Purion display Snelheid Huidige snelheid Trip Afgelegde afstand sinds de laatste reset Total Totale afstand Bereik Geschat bereik van de beschikbare acculading (voor constante omstandigheden zoals ondersteuningsniveau, routeprofiel, etc.) De e-bike bevat een aantal onderdelen die afhankelijk van uw voorkeur kunnen worden vervangen. Neem contact op met uw Urban Arrow dealer als u in een van de volgende uitwisselingen geïnteresseerd bent: ● Riemaandrijving in plaats van kettingaandrijving; ● Zadelpenklem zonder snelsluiting, ander zadel, andere stuurpen, andere stuurpen, ander stuur; ● Duo accuset in plaats van een enkele accu. Dit verdubbelt de capaciteit van uw accu; ● Geveerde zadelpen in plaats van ongeveerde zadelpen. Neem ook contact op met uw Urban Arrow dealer als u in de volgende accessoires geïnteresseerd bent: verschillende bagagedragers achteraan, regenhoes, poncho, afsluitbare kap, boxhoes, adapter voor kinderzitje en dubbele accuset. Misschien veranderen uw behoeften in de loop van de tijd. Dan is het goed om te weten dat Urban Arrow naast de Shorty een serie e-bikes heeft ontwikkeld: een fiets voor het vervoer van kinderen/ volwassenen (Family) en een minder compacte transportfiets in vergelijking met de Shorty (Cargo). De Cargofiets is verkrijgbaar in twee maten: Cargo L (274cm) en XL (294cm). Afbeelding 4: Stuur met Purion display en draaiversteller zonder versnellingsindicator 91 Deksel batterijvak 92 Displayhouder 93 Bevestigingsschroef voor display

95 + knop 96 Snelheidsindicator 97 Afstand indicator TRIP 98 Totale afstandsindicator TOTAL 99 Resterend bereik indicator RANGE 100 USB-poort* 101 Beschermkap van de USB-poort 102 Km/u eenheid indicator 103 Mph eenheid indicator 104 Indicator assistentieniveau 105 Onderhoudsindicator 106 Knop voor loopassistentie 107 Laadcontrole-indicator van accu 108 Verlichtingsindicator 109 Stuurpen bout 110 Draaiversteller zonder versnellingsindicator 111 Handgreep 112 Bouten stuurpenhoek 113 Purion display 114 Beeldscherm 115 Aan/Uit knop

• Alleen voor servicedoeleinden90 Urban Arrow Shorty en uitsluitend met originele reserveonderdelen worden uitgevoerd. Op deze manier wordt de veiligheid van de elektrische aandrijving gehandhaafd. Bij ongeoorloofd openen van de elektrische aandrijving vervalt de garantieaanspraak. ● Breng nooit wijzigingen aan in uw elektrische aandrijving of andere producten die geschikt zijn om de prestaties van uw e-bike te verbeteren. Dit verkort de levensduur van het systeem en bestaat het risico op beschadiging aan de elektrische aandrijving en de fiets. Bij verkeerd gebruik van het systeem brengt u ook uw veiligheid en die van andere weggebruikers in gevaar, waardoor u het risico loopt op hoge persoonlijke aansprakelijkheidskosten en mogelijk zelfs strafrechtelijke vervolging bij ongelukken die te wijten zijn aan manipulatie. Bovendien bestaat het risico dat u de garantie en garantieaanspraken op de door u gekochte fiets verliest. ● Gebruik altijd originele, door uw Urban Arrow dealer goedgekeurde Bosch accu's. Bij gebruik van andere accu's gebruikt, aanvaardt Urban Arrow geen enkele aansprakelijkheid en garantie. Het gebruik van verkeerde accu's kan kortsluiting en/of oververhitting veroorzaken, hetgeen letsel en brandgevaar als gevolg kan hebben. ● Gebruik de accu alleen in combinatie met e-bikes die een originele Bosch elektrische aandrijving hebben. Dit is de enige manier om de accu tegen gevaarlijke overbelasting te beschermen. ● De accu nooit openmaken. Gevaar voor kortsluiting die brandwonden of brand kan veroorzaken. Als u de accu opent, vervalt elke aanspraak op garantie. 3 Veiligheid Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar alle veiligheidswaarschuwingen en instructies voor toekomstig gebruik.

Waarschuwing ● Wanneer u met een beschadigde voorvork fietst, kan de voorvork tijdens het rijden breken. Hierdoor kunt u de controle over de fiets verliezen. Laat uw fiets altijd door uw Urban Arrow dealer controleren als de voorvork van uw fiets aangereden is of het voorwiel van uw fiets met een voorwerp in botsing is gekomen. ● Kinderen mogen de e-bike en alle onderdelen ervan alleen onder toezicht of na instructie van een verantwoordelijke persoon gebruiken. Anders bestaat er gevaar voor bedieningsfouten en verwondingen. ● Houd toezicht op kinderen tijdens het gebruik, reinigen en onderhoud van de fiets. Laat kinderen niet met het oplaadapparaat spelen. Houd de accu buiten bereik van kinderen. Risico op elektrische schok. ● Open de elektrische aandrijving niet zelf. Het openen van de elektrische aandrijving kan leiden tot lekkage van water in de aandrijving, hetgeen kan leiden tot een slechte werking van de elektrische aandrijving. Reparatie van de elektrische aandrijving mag alleen door gekwalificeerde vakmensen91Gebruikshandleiding

● Houd de acculader schoon. Verontreiniging kan leiden tot risico van een elektrische schok. ● Gebruik de acculader nooit op licht ontvlambare oppervlakken (bijv. papier, textiel, enz.) of vlakbij. Het warm worden van de acculader tijdens het opladen kan brandgevaar opleveren. Controleer voor elk gebruik de acculader, kabel en stekker. Gebruik de acculader niet als er schade wordt vastgesteld. Beschadigde acculaders, kabels en stekkers verhogen het risico op een elektrische schok. Maak zelf nooit de acculader open. Neem altijd contact op met uw Urban Arrow dealer wanneer uw acculader beschadigd is. ● Op de onderzijde van de lader bevindt zich een sticker in het Engels (nummer 31 op de afbeelding op de grafische pagina). Hierop staat: Gebruik ALLEEN BOSCH lithium-ion accu's. Volg deze instructie. ● Voorkom het ophopen van sneeuw en ijs tussen de spatborden en banden rond de aandrijfriem. Risico op breken van de riem. ● Gevaar op beknelling. Gevaar op snijwonden. Gevaar op pletten. Mogelijk risico op ernstige letsels. Laat kinderen niet met de fiets of met onderdelen van de fiets spelen. Let in het bijzonder op draaiende wielen en op de remschijven. ● Bij het gebruik van de boordcomputer met Bluetooth® en/of WiFi kunnen zich storingen bij andere apparaten en installaties, vliegtuigen en medische apparaten (bijv. pacemakers, hoorapparaten) voordoen. Eveneens kan schade aan mens en dier in de directe omgeving niet volledig uitgesloten worden. Gebruik de boordcomputer met Bluetooth® niet in de buurt van medische apparaten, ● Bescherm de accu tegen hitte (bijv. langdurige blootstelling aan de zon) en vuur. Er bestaat explosiegevaar. Bewaar of gebruik de accu nooit in de buurt van hete of ontvlambare voorwerpen. ● Dompel de accu nooit onder in water en maak de accu nooit schoon met een waterstraal. Gevaar voor kortsluiting die brandgevaar kan opleveren. ● Houd de accu die niet wordt gebruikt uit de buurt van paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding kunnen maken tussen de ene pool en de andere. Het kortsluiten van de contactpunten van de accu kan brandwonden of brand veroorzaken. Voor kortsluitschade die op deze manier wordt veroorzaakt, vervalt elke garantieaanspraak via Bosch. ● Bij ruw gebruik kan er vloeistof uit de accu komen. Vermijd contact hiermee. Als u toch in contact komt met de vloeistof, spoel het dan af met water. Zoek onmiddellijk medische hulp als de vloeistof in de ogen komt. Vloeistof die uit de accu komt, kan irritatie of brandwonden veroorzaken. ● Plaats de accu alleen op een schone ondergrond. Voorkom in het bijzonder het vuil worden van de oplaadaansluiting en de contacten, bijv. door zand of aarde. Gevaar voor kortsluiting die brandgevaar kan opleveren. ● Probeer nooit een beschadigde accu op te laden of te gebruiken. Er bestaat explosiegevaar. Neem altijd contact op met uw Urban Arrow dealer wanneer uw accu beschadigd is. ● Houd de oplader uit de buurt van regen of vocht. Het binnendringen van water in een acculader verhoogt het risico op een elektrische schok.92 Urban Arrow Shorty ● Let op de bedrijfs- en opslagtemperatuur van de onderdelen van de e-bike. Bescherm de elektrische aandrijving, het display en de accu tegen extreme temperaturen (bijv. tegen felle zon zonder voldoende ventilatie) en weerkaatsing van zonlicht afkomstig van energiezuinig glas. De onderdelen (vooral de accu) kunnen door extreme temperaturen beschadigd raken. tankstations, chemische installaties, gebieden waar ontploffingsgevaar heerst, en in explosiegebieden. Gebruik de boordcomputer met Bluetooth® niet in vliegtuigen. Vermijd het gebruik gedurende een langere periode in de directe omgeving van het lichaam. ● Laat u niet door de aanduiding van de boordcomputer afleiden. Wanneer u zich niet uitsluitend op het verkeer concentreert, loopt u het risico om betrokken te raken bij een ongeval. Wanneer u, naast het wisselen van de ondersteuningsniveaus, gegevens in uw boordcomputer wilt invoeren, stop dan en voer de betreffende gegevens in.

Let op ● Accu’s mogen niet aan mechanische schokken worden blootgesteld. Het risico bestaat dat de accu beschadigd raakt en dat er dampen ontsnappen. De dampen kunnen de luchtwegen irriteren. Zorg voor frisse lucht en zoek medische hulp in geval van klachten. ● De accu kan dampen afgeven als deze beschadigd raakt of verkeerd wordt gebruikt. Zorg voor frisse lucht en zoek medische hulp in geval van pijn of ongemak. Deze dampen kunnen de luchtwegen irriteren. ● Let op de netspanning! De spanning van de voeding moet overeenkomen met de gegevens op het typeplaatje van de acculader. Acculaders met 230 V kunnen ook worden gebruikt met 220 V. Bij een te hoge netspanning kan de accu worden beschadigd.93Gebruikshandleiding

Afbeelding 5 : Fietsinstelling tips 4 Voor het eerste gebruik Uw fi ets wordt met een gedeeltelijk opgeladen accu geleverd. Om de volledige capaciteit van de accu te garanderen, moet u de accu volledig in de lader opladen voordat u deze voor de eerste keer gebruikt. Zie paragraaf 7 . 2 hoe u de accu moet opladen. Voorafgaand aan uw eerste rit moet uw fi ets optimaal zijn aangepast. In dit hoofdstuk leggen we uit hoe dit moet gebeuren. 4 . 1 Fietsinstelling Pas de zadelhoogte en stuurpositie aan uw persoonlijke voorkeur aan om optimaal op uw nieuwe fi ets te kunnen rijden. Tips voor een optimale instelling (zie afbeelding 5 ): ● Plaats het stuur niet te laag of te ver weg. Te veel naar voren leunen zal uw onderrug en polsen belasten. ● Bij het verstellen van de zadelhoogte moeten uw voeten (niet alleen de tenen) de grond raken als u op het zadel zit. ● Wanneer u uw voet op het laagste punt van het pedaal plaatst, moet uw knie licht gebogen zijn. Het komt vaak voor dat een Urban Arrow-fi ets door meer dan één rijder wordt bereden. In dat geval is het aanpassen van de zadelpenhoogte op de juiste hoogte kritischer dan het aanpassen van de stuurhoogte. Tip Neem contact op met uw Urban Arrow dealer voor een professionele fi etsinstelling.94 Urban Arrow Shorty Kan de zadelpen in de klem draaien als de hendel gesloten is of kunt u de snelspanner zadelpen niet sluiten? Dan moet de klemkracht worden aangepast. Pas de klemkracht als volgt aan: 1 . Open de snelspanner zadelpen 45 . 2 . Pas de klemkracht aan: a . Draai de stelschroef tegenover de hendel enkele slagen met de wijzers van de klok mee om de klem goed vast te draaien. b . Draai de stelschroef tegenover de hendel enkele slagen tegen de wijzers van de klok in om de klem losser te draaien. 3 . Sluit de snelspanner zadelpen volledig door deze tegen de zadelpenklem te drukken. Afbeelding 6 : Open de snelspanner zadelpen 4 . 1 . 1 Zadelhoogte-instelling De hoogte van het zadel wordt als volgt aangepast: 1 . Open de snelspanner zadelpen 45 op de zadelpenklem. De zadelpen zit nu los in het frame (zie afbeelding 6 ).

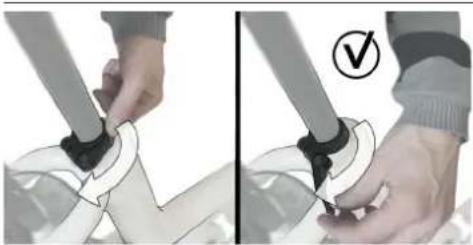

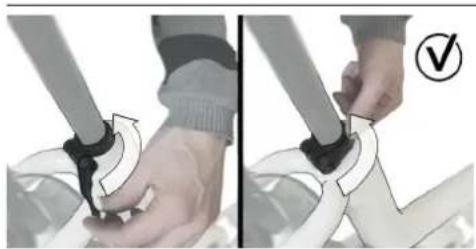

De zadelpenklem moet op zijn plaats blijven. Die hoeft niet van het frame afgeschoven te worden of er volledig afgehaald te worden. 2 . Zet het zadel op de gewenste hoogte. Let op het volgende:

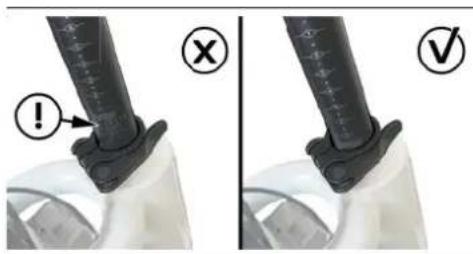

Als u een geveerde zadelpen hebt: De aanduiding op de zadelpen (een lijn van verticale strepen) mag nooit zichtbaar zijn. Wanneer u de zadelpen tot voorbij de minimale insteekmarkering verlengt, kan de zadelpen tijdens het fi etsen breken, waardoor u de controle over de fi ets kunt verliezen. 3 . Sluit de snelspanner zadelpen volledig door deze tegen de zadelpenklem te drukken (zie afbeelding 8 ).95Gebruikshandleiding

De hoek van de stuurpen kan als volgt worden aangepast: 1 . Draai de twee bouten voor de stuurpenhoek een paar slagen in tegenwijzerzin om ze los te draaien (zie afbeelding 9 A). Het is niet nodig om de bout verder te draaien.

Gebruik een 5 mm inbussleutel. 2 . Stel de hoek van de stuurpen 77 in op de gewenste instelling. 3 . Draai de bouten in wijzerzin om ze vast te draaien. De hoek van het stuur kan als volgt worden aangepast: 1 . Draai de 4 bouten van de stuurpen 39 een paar slagen in tegenwijzerzin om ze los te zetten (zie afbeelding 9 )B). Het is niet nodig om de bout verder te draaien.

Gebruik een 4 mm inbussleutel.

Het is mogelijk dat uw versie slechts 2 stuurpenbouten heeft. Gebruik in dat geval een 5 mm inbussleutel. 2 . Stel de hoek van het stuur in op de gewenste instelling.

Wanneer er een bereik dat op de zijkant van de stuurpen is aangegeven: Blijf bij het afstellen altijd binnen het bereik dat op de zijkant van de stuurpen staat aangegeven (zie afbeelding 11 ). Wanneer u de stuurpen op een positie buiten dit bereik instelt, kan de stuurpen tijdens het fi etsen breken. Hierdoor kunt u de controle over de fi ets verliezen. Afbeelding 7 : Vering zadelpen - Minimale insteek zadelpen Afbeelding 8 : Sluit de snelspanner zadelpen 4 . 1 . 2 Stuur/stuurpenverstelling De stuurpositie kan aan uw persoonlijke voorkeur worden aangepast. Door de hoek van de stuurpen aan te passen verandert de stuurhoogte en de afstand tussen de berijder en het stuur.96 Urban Arrow Shorty Tip Als u het gevoel heeft dat u door het veranderen van de hoek van de stuurpen geen goede fi etsinstelling heeft, heeft u mogelijk een andere stuurpen en/of stuur nodig. Neem contact op met uw Urban Arrow dealer voor advies. Tip Als u niet goed weet hoe u de stuurpen moet afstellen of als u advies nodig hebt over de montage van de fi ets, neem dan contact op met uw Urban Arrow dealer. Afbeelding 9 A: De bouten van de stuurpenhoek draaien Afbeelding 9 B: De bouten van de stuurhoek draaien 3 . Draai de bout met de klok mee om deze vast te draaien. Tip Gebruik één hand om één uiteinde van het stuur vast te houden en gebruik deze om het stuur in de gewenste positie te brengen. Gebruik uw andere hand om de bout vast te draaien.

De bout moet tot het juiste koppel worden aangedraaid. Te strak aandraaien kan ertoe leiden dat de bout breekt, te weinig aandraaien van de bout kan slippen van de stuurpen en staven veroorzaken (deze kunnen bijvoorbeeld bewegen als u over een hobbel rijdt). Een zelfverzekerde thuismonteur moet in staat zijn om het juiste koppel met de hand te beoordelen. Check bijlage A voor de juiste aandraaimomenten. 4 . Ga op het zadel zitten en kijk naar voren. Draai de handgrepen 111 om de hoek van de remhendels 76 en 79 te optimaliseren. De hoek van de remhendels is correct ingesteld wanneer de remhendels visueel achter de handgrepen verdwijnen. (zie afbeelding 12 ).

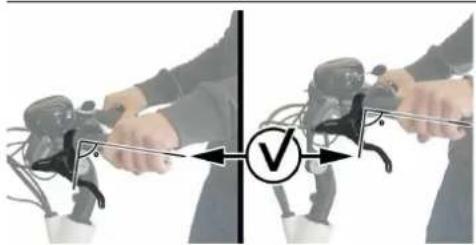

Controleer altijd de hoek van de remhendel nadat u de hoek van de stuurpen hebt veranderd. Verander de hoek van de handgrepen indien nodig. Bij een verkeerde stand van de remhendels is het moeilijker om kracht uit te oefenen, hetgeen tot verminderde remprestaties kan leiden.97Gebruikshandleiding

Afbeelding 12 : Corrigeer de hoek van de remhendel voor de verschillende stuurpenposities 4 . 2 Instellen van de verlichting Het achterlicht is op de juiste positie bevestigd en hoeft niet te worden afgesteld. Voor een optimale zichtbaarheid moet het koplampje correct zijn ingesteld (zie afbeelding 13 ). Het kan op en neer gekanteld worden. Hierdoor kan de lichtstraal dichter of verder van de fi ets worden geprojecteerd. Idealiter wordt de lichtbundel zo ver mogelijk van de fi ets op de grond gericht.

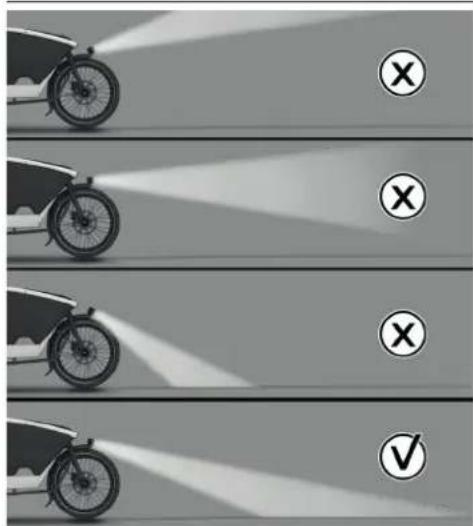

Stel de koplamp nooit zo in dat de lichtbundel naar boven wijst. Dit kan tot gevolg hebben dat aankomend verkeer verblind wordt, waarna ze de controle over hun transportmiddel kunnen verliezen en een ongeluk kunnen veroorzaken. Afbeelding 10 : Aanpassen van de stuurpen- en stuurhoek Afbeelding 11 : Blijf binnen het bereik dat op de zijkant van de stuurpen staat aangegeven98 Urban Arrow Shorty

4.3 Configuratie van het display

Afhankelijk van het type display op uw fiets zijn er verschillende configuratiemogelijkheden. In deze paragraaf leggen we de configuratie van het Kiox- en Purion-display uit.

4.3.1 Configuratie van het Purion display

De waarden op het Purion display kunnen in kilometers of mijlen worden weergegeven. Schakelen tussen kilometers en mijlen (en vice versa) gaat als volgt:

1. Houd de -knop 94 ingedrukt.

2. Druk minder dan 1 seconde op de aan/uit-knop 115. De

instelling is nu gewijzigd. De versies van de subsystemen kunnen op het Purion-display worden bekeken. Het weergeven van de versies van de subsystemen gaat als volgt:

1. Druk op de aan/uit-knop 115 om het systeem uit te zetten.

2. Druk tegelijkertijd op de + knop 95 en de - knop 94. Houd de

knoppen ingedrukt terwijl u de volgende stap uitvoert.

3. Druk minder dan 1 seconde op de aan/uit-knop. De versies

van de subsystemen worden nu weergegeven. Afbeelding 13 : Stralingshoek koplamp99Gebruikshandleiding

De volgende systeeminstellingen kunnen gewijzigd worden in het menu My eBike op het Kiox-display: Systeeminstellingen Verklaring Wielomtrek De waarde van de wielomtrek kan hier aangepast of opnieuw ingesteld worden. De volgende vaste systeeminstellingen zijn beschikbaar in het menu My eBike op het Kiox-display: Systeeminstellingen Verklaring Volgend onderhoud Geeft de afstand aan tot de volgende onderhoudsbeurt van uw e-bike. Onderdelen Het serienummer, onderdeelnummer en de softwareversie (indien van toepassing) van de Bosch e-bike-accu, motor en display.

4.3.2 Configuratie van het Kiox-display

De volgende systeeminstellingen kunnen gewijzigd worden in het menu Systeeminstellingen op het Kiox-display: Systeeminstellingen Verklaring Helderheid De helderheid kan in stappen van 10% worden ingesteld van 0-100%. Wanneer de optie Automatisch geselecteerd is, wordt de helderheid automatisch aan de omgevingsverlichting aangepast. Tijd Hier kan de actuele tijd worden ingesteld. Datum [DD.Maand. JJJJ] De huidige datum kan hier ingesteld worden. Tijdzone De juiste tijdzone kan hier geselecteerd worden. 24u-formaat (24u-tijdformaat) Dit tijdformaat kan in- of uitgeschakeld worden. Heldere achterg. (Heldere achtergrond) De heldere achtergrond kan in- of uitgeschakeld worden. Imp. eenheden (Imperiale eenheden) Wanneer deze optie ingeschakeld is, wordt het imperiaal stelsel gebruikt (bijv. mijl in plaats van kilometer). Taal De vereiste taal voor de interface kan hier uit 9 opties gekozen worden. Terugzetten naar de fabrieksinstellingen Dit menu-item kan gebruikt worden om de instellingen terug op de fabrieksinstellingen te zetten.100 Urban Arrow Shorty

4.3.3 Het Kiox-display en de Bosch e-bike Connect-app

De Bosch e-bike Connect-app geeft de ritten met uw e-bike in detail weer en u kunt bijvoorbeeld een bestemming invoeren en deze overdragen naar uw Kiox-display. De app is verkrijgbaar in de App Store of de Google Play Store. U moet een Gebruiker-ID aanmaken om de Connect-app te kunnen gebruiken. Een van de premium functies van de Connect-app is de functie ‘Vergrendelen’. Het is een aanvulling op een mechanisch slot. Het schakelt de motorondersteuning uit wanneer het display uit de houder genomen wordt. Uw e-bike ontgrendelt automatisch wanneer hetzelfde display opnieuw in de houder geplaatst wordt. Ga naar www.ebike-connect.com voor meer informatie over de Bosch e-bike Connect-app Systeeminstellingen selecteren in Systeeminstellingen of My eBike

Om systeeminstellingen te selecteren, moet het display in de houder geplaatst worden 42. Systeeminstellingen kunnen alleen geselecteerd worden wanneer de e-bike stilstaat. U kunt instellingen niet selecteren tijdens het rijden.

1. Druk op de aan-/uitknop 74 van het display. De startpagina

zal weergegeven worden.

2. Druk op de <-knop 87 op de bedieningseenheid. De

statuspagina zal weergegeven worden.

3. Druk op de keuzeknop 86. Het menu Instellingen zal

4. Druk op de + knop 89 of de – knop 85 tot Systeeminstellingen

of My eBike geselecteerd is.

5. Druk op de keuzeknop 86 om uw keuze te bevestigen.

6. Selecteer de gewenste systeeminstelling door middel van de

+ knop 89 of de – knop 85 en druk op de keuzeknop 86 om uw keuze te bevestigen.

7. Selecteer de gewenste instelling door middel van de + knop

89 of de – knop 85 en druk op de keuzeknop 86 om uw keuze te bevestigen.

8. Druk op de - knop 87 om terug naar het vorige menu te gaan.101Gebruikshandleiding

Wanneer u met uw fiets tegen een voorwerp oprijdt, kan dit schade veroorzaken aan de voorvork en het voorwiel. Wees altijd voorzichtig als u tegen en over stoepranden rijdt. Pas uw snelheid aan.

Wanneer u met uw fiets over een voorwerp rijdt, kan het voorwerp de stuurstang raken en schade aan de stuurstang veroorzaken. Wees altijd voorzichtig wanneer u over stoepranden of andere voorwerpen rijdt en houd altijd rekening met de relatief kleine afstand tussen de grond en het onderste deel van de stuurstang.

Wees voorzichtig bij het aanraken van de schijfremmen na intensief gebruik. Ze kunnen erg heet worden.

De berijder wordt aangeraden om een fietshelm te gebruiken.

5.2 Invloeden op de actieradius

De actieradius is afhankelijk van vele factoren, zoals: ● Ondersteuningsniveau, ● Het schakelgedrag van de versnelling, ● Fietsbanden en bandenspanning, ● Model, leeftijd en conditie van de accu van de e-bike, ● Routeprofiel (hellingen) en weg- of padencondities (weg- of padenoppervlak), ● Tegenwind en omgevingstemperatuur, ● Gewicht van de e-bike, berijder en uitrusting/bagage. 5 Klaar om te fietsen

5.1 Eerste ervaringen opdoen

Het is aan te raden om de eerste ervaring met de e-bike weg van wegen met veel verkeer op te doen. Test de actieradius van uw e-bike onder verschillende omstandigheden voordat u langere en meer uitdagende ritten plant. Probeer ook de verschillende ondersteuningsniveaus en neem de tijd om de versnellingsnaaf te begrijpen.

Wanneer u de e-bike voor het eerst in gebruik neemt, is het aan te raden om in een lage versnelling en in ondersteuningsniveau ECO of TOUR te starten. Het motorvermogen is afhankelijk van de hoeveelheid trapkracht en de instellingen van het ondersteuningsniveau op het display. In het algemeen: ● Minder trapkracht betekent minder ondersteuning. ● Veel trapkracht betekent meer ondersteuning. Zodra u zich veilig voelt, kunt u net als bij elke andere fiets, met de e-bike aan het verkeer deelnemen.102 Urban Arrow Shorty

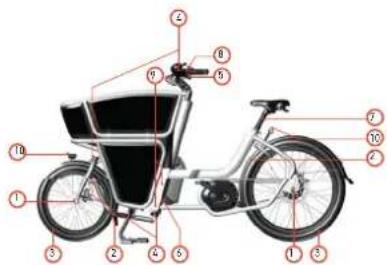

Afbeelding 14 : Snelle veiligheidscontrole 1 . Controleer of de asmoeren 23 en de schroef achterpatten 9 niet loszitten. 2 . Controleer of de banden niet tegen de spatborden 8 , het frame of het slot 7 aanlopen. 3 . Controleer of de banden goed opgepompt zijn. (zie paragraaf 5 . 4 voor informatie over de juiste bandenspanning). 4 . Controleer of er geen speling zit in de koppeling tussen het stuur 78 en de vork 22 en of de koppeling direct en soepel draait. 5 . Controleer of de remmen 76 en 79 werken. 6 . Zorg ervoor dat de standaard 17 naar boven klapt en op zijn plaats blijft. (zie paragraaf 5 . 7 . 1 voor informatie over de juiste stand van de standaard en hoe u de stand kunt corrigeren als deze niet juist is). 7 . Controleer of de zadelpen 44 niet in het frame glijdt, zorg ervoor dat de zadelpenklem 47 is vastgezet. Om deze reden is het niet mogelijk om de actieradius voor en tijdens een rit nauwkeurig te voorspellen. Algemene regels: ● Voor hetzelfde motorvermogen van de elektrische aandrijving: Hoe minder vermogen of kracht u moet leveren om een bepaalde snelheid te bereiken (bijvoorbeeld door optimaal gebruik van de versnellingen), hoe minder energie de elektrische aandrijving verbruikt en hoe groter de actieradius van de accu van uw e-bike. ● Hoe hoger het ondersteuningsniveau onder dezelfde omstandigheden, hoe lager de actieradius. 5 . 3 Veiligheidscontrole voor elke rit Om er zeker van te zijn dat uw fi ets veilig is om te rijden, dient u voor elke rit de volgende veiligheidspunten te controleren (zie afbeelding 14 ). Dit zijn snelle controles om mechanische storingen te voorkomen. Gebruik de fi ets niet als uw fi ets op een van de punten faalt en u het probleem niet volgens de instructies in deze handleiding kunt oplossen. Neem contact op met je Urban Arrow dealer om het probleem te bespreken.103Gebruikshandleiding

Het controleren van de laadtoestand van de accu van de e-bike gaat als volgt: 1 . Druk op de aan/uit-knop 53 op de accu. 2 . Controleer de vijf groene LED's van de laadcontrole-indicator 52 op de accu. Elke LED geeft ongeveer 20% van de capaciteit aan. Wanneer de accu volledig is opgeladen, gaan alle vijf LED's branden.

Als de capaciteit van de accu minder dan 5% bedraagt, gaan alle LED's van de laadcontrole-indicator uit. Elke balk van het batterijsymbool komt overeen met een capaciteit van ongeveer 20% (zie afbeelding 15 ). De accu van de e-bike is volledig opgeladen. De accu van de e-bike moet worden opgeladen. De LED's van de laadcontrole-indicator op de accu doven. De capaciteit voor ondersteuning van de aandrijving is opgebruikt en de ondersteuning wordt zachtjes uitgeschakeld. De resterende capaciteit wordt voor de verlichting en de boordcomputer gebruikt. De laadcontrole-indicator knippert. De capaciteit van de accu van de e-bike is voldoende voor ongeveer twee uur verlichting. Afbeelding 15 : De laadtoestand 8 . Controleer of de stuurpen 77 , stuur 79 en handgrepen 111 niet slippen of los zitten. 9 . Controleer of de koppelbouten van het hoofdframe 15 niet loszitten. 10 . Controleer of de voor- 25 en achterlichten 6 werken. 11 . Controleer of de slotrubbers 7 niet gescheurd en/of gebarsten zijn. Bagage vervoeren Controleer of uw bagage goed is vastgezet, zodat deze tijdens de rit niet kan bewegen. 5 . 4 Banden Pomp uw banden tot de juiste spanning op: ● Voorband 2,4-3,5 bar ● Achterband 3-4 bar Tip Vraag uw Urban Arrow dealer naar een juiste pomp die op de Schrader-ventielen van uw fi ets past. 5 . 5 Controle van de accucapaciteit van de e-bike Er zijn twee manieren om de laadtoestand van de accu van de e-bike te controleren: ● Op de accu ● Op het display

Wanneer de accu van de e-bike leeg is, kan de e-bike zonder ondersteuning als een normale fi ets worden bereden.104 Urban Arrow Shorty

5.6 Uw e-bike activeren

Uw e-bike kan alleen worden geactiveerd (in- en uitgeschakeld) als aan de volgende voorwaarden is voldaan: ● Het display is goed in de houder geplaatst (in geval van een Kiox-display) ● Een opgeladen e-bike-accu wordt in de accuhouder geplaatst ● De snelheidssensor is correct aangesloten

Er is geen specifieke volgorde voor de montage van het display en de accu. In de volgende paragrafen wordt uitgelegd hoe u dat moet doen: ● Het Kiox-display plaatsen, verwijderen, beveiligen en opladen ● De accu van de e-bike in de accuhouder plaatsen en verwijderen ● De e-bike in- en uitschakelen

Als de snelheidssensor niet goed is aangesloten, verschijnt de tekst 'Error 503' op het scherm van uw display. Fietsen blijft mogelijk, maar er is geen trapondersteuning omdat de elektrische aandrijving automatisch wordt uitgeschakeld in deze foutmodus. Raadpleeg paragraaf 8.2 voor meer informatie over het controleren van de snelheidssensor. Het controleren van de laadtoestand van de accu van de e-bike op Kiox-display gaat als volgt:

1. Druk op de aan-/uitknop 74 op het Kiox-display.

2. Controleer de laadcontrole-indicator van de accu 52 op het

Kiox-display. Kleur van de indicator Verklaring Wit De accu van de e-bike is meer dan 30% opgeladen Geel De accu van de e-bike is tussen 15% en 30% opgeladen Rood De accu van de e-bike is tussen 0% en 15% opgeladen Rood + ! De capaciteit voor ondersteuning van de aandrijving is opgebruikt en de ondersteuning wordt uitgeschakeld. De resterende capaciteit zal worden gegeven voor de remlichten en de boordcomputer.

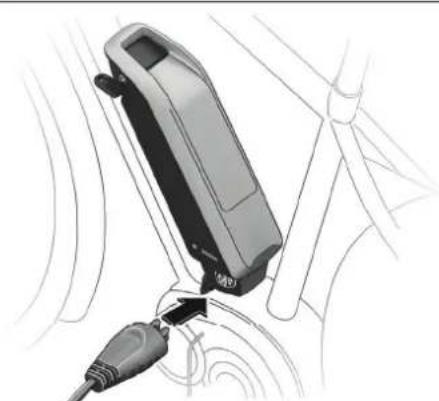

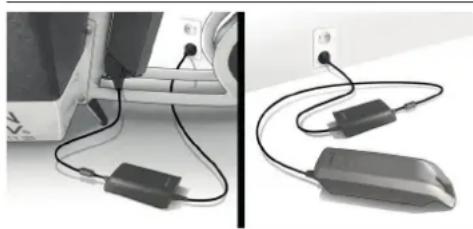

Als de accu van de e-bike op de fiets opgeladen wordt, zal er een overeenstemmende melding weergegeven worden.

Als het display uit de houder gehaald wordt, zal de laadstatus die laatst werd weergegeven voor de accu opgeslagen worden.105Gebruikshandleiding

Het Kiox-display wordt als volgt tegen verwijdering beveiligd:

U hebt een borgschroef (M3-schroef, 6 mm lang) en een Ph-0 schroevendraaier nodig.

1. Plaats het display in de displayhouder 42.

2. Draai de displayhouder voorwaarts, tot u het onderste deel

van de houder eenvoudig kunt bereiken.

3. Draai de borgschroef in de schroefdraad op 42.

4. Draai de displayhouder achteruit tot de originele positie.

Er zijn twee manieren om het display van energie te voorzien:

1. Energievoorziening door de accu van de e-bike:

Als het display zich in de houder 42 bevindt, een voldoende opgeladen accu in de e-bike is geplaatst en de e-bike is ingeschakeld, dan wordt de boordcomputer gevoed door de accu van de e-bike.

2. Energievoorziening door de interne accu van het display:

Als het display uit de houder 42 is verwijderd, wordt de energie via een interne accu geleverd.

Als het batterijniveau van het display laag is, wordt een waarschuwingsbericht op het display weergegeven.

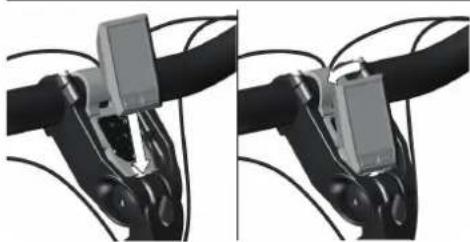

5.6.1 Het Kiox-display plaatsen, verwijderen, beveiligen en opladen

Het Kiox-display wordt als volgt geplaatst:

1. Plaats het onderste deel van het display in de magnetische

houder 43 (zie afbeelding 16)

2. Kantel het bovenste deel van het display in de richting van de

magnetische houder tot het display stevig in de magnetische houder zit. Afbeelding 16 : Het display plaatsen Het Kiox-display wordt als volgt van uw fiets verwijderd:

1. Houd het display vast aan het bovenste einde en trek het

bovenste einde naar u toe tot het uit de magnetische houder komt 43.

Als het display uit de houder gehaald wordt, worden alle waarden voor de functies opgeslagen, maar kan er nog altijd door gebladerd worden.106 Urban Arrow Shorty Het opladen van de interne batterij van het Kiox-display gaat als volgt:

1. Plaats de e-bike accu 54 in de accuhouder (zie paragraaf

2. Plaats het display in de houder 42.

3. Druk op de aan-/uitknop 53 van de accu van de e-bike om de

accu van de e-bike in te schakelen. Tip U kunt het display ook via de USB-poort 72 opladen (zie paragraaf 5.9).

4. Druk op de aan-/uitknop 74 van het display om het display

in te schakelen. De interne batterij van het display wordt nu opgeladen. Tip Als de e-bike ongeveer 10 minuten lang niet wordt gevoed en er geen knop op het display wordt ingedrukt, wordt de e-bike en dus ook de accu van de e-bike automatisch uitgeschakeld om energie te besparen. Het display zal niet opgeladen worden wanneer de accu van de e-bike uitgeschakeld is.

Om de levensduur van de batterij van de boordcomputer te maximaliseren, moet deze elke drie maanden gedurende een uur opgeladen worden.

Als de interne batterij van het Kiox-display niet opgeladen worden, zullen de datum en de tijd tot 6 maanden bewaard blijven. Wanneer het display opnieuw ingeschakeld wordt, zullen de datum en de tijd opnieuw ingesteld worden wanneer er een Bluetooth®-verbinding met de Connect-app tot stand werd gebracht en de smartphone de huidige locatie heeft geïdentificeerd via GPS (zie paragraaf 4.3.2 voor meer informatie over de Connect-app).

5.6.2 De accu van de e-bike in de accuhouder plaatsen en

verwijderen De accu van de e-bike wordt als volgt geplaatst:

1. Druk op de aan/uit-knop 53 van de accu van de e-bike om de

accu van de e-bike uit te schakelen 54.

Er kunnen vonken ontstaan tussen de polen van uw accu en die van de houder wanneer u de accu niet uitschakelt. Deze vonken kunnen tot verwondingen leiden.

2. Controleer of de bovenste en onderste accuhouder 59 en 51

schoon zijn (geen vuil of resten).

3. Plaats de sleutel in het accuslot 58.107Gebruikshandleiding

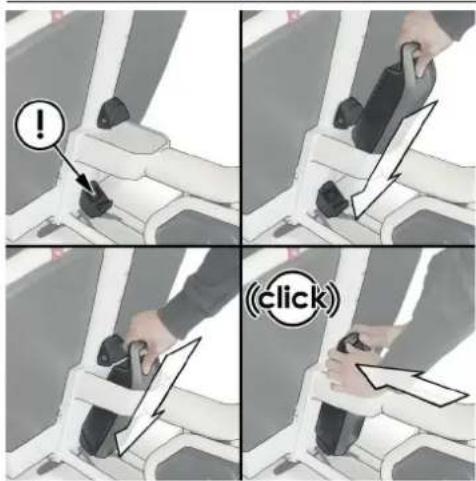

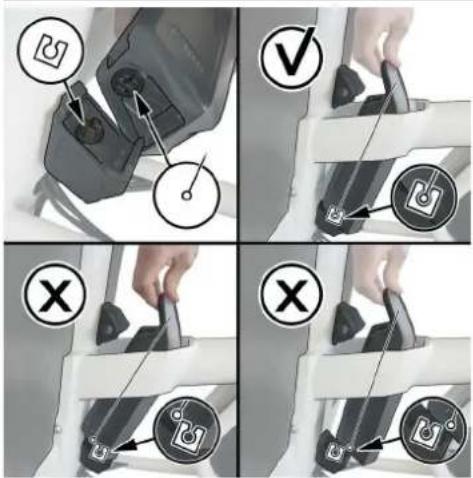

Afbeelding 17 : De accu in de accuhouder plaatsen Afbeelding 18 : Terugmelding juist geplaatste accu

Het accuslot gebruikt dezelfde sleutel als het ringslot 50.

4. Ontgrendel het accuslot door de sleutel tegen de klok in te

5. Plaats de accu met de contacten in de onderste houder op de

e-bike (zie afbeelding 17).

6. Kantel de accu in het bovenste gedeelte van de accuhouder

tot deze vastklikt. De accu is nu vergrendeld. Zie afbeelding 18 en 19 voor een juist en onjuist geplaatste accu.

U hoort een klik wanneer de accu correct is geplaatst.

7. Controleer of de accu goed op zijn plaats zit. Er moet zeer

weinig speling zijn.

8. Haal de sleutel uit het accuslot.

Door de sleutel te verwijderen wordt voorkomen dat de accu van de e-bike door onbevoegden wordt verwijderd wanneer de e-bike geparkeerd staat.108 Urban Arrow Shorty

4. Kantel de accu uit het bovenste gedeelte van de accuhouder

5. Trek de accu uit het onderste gedeelte van de accuhouder 51.

Tip Let erop dat de sleutel van het accuslot ook wordt gebruikt om het fietsslot te openen. Wij raden u aan om de sleutel nooit in het accuslot te laten zitten om diefstal van de e-bike te voorkomen. Afbeelding 20 : De e-bike van het slot halen

Altijd uw accu uit het frame halen wanneer u de fiets voor langere tijd of in gebieden met een hoog risico parkeert. Het is een duur onderdeel om te vervangen en er bestaat altijd een kans dat het gestolen wordt. Afbeelding 19 : Onjuist geplaatste accu De accu van de e-bike wordt als volgt verwijderd:

1. Druk op de aan/uit-knop 53 van de accu van de e-bike om de

accu uit te schakelen 54.

2. Plaats de sleutel in het accuslot 58.

Tip Het accuslot gebruikt dezelfde sleutel als het ringslot.

3. Ontgrendel het accuslot door de sleutel tegen de klok in te

draaien (zie afbeelding 20).

Het vergrendelingsmechanisme duwt de accu uit de houder, waardoor deze gemakkelijk uit de houder kan worden gehaald.109Gebruikshandleiding

Als de e-bike ongeveer 10 minuten lang niet wordt gevoed (bijv. omdat de e-bike niet beweegt) en er 10 minuten lang geen knop op het display wordt ingedrukt, wordt de e-bike en dus ook de accu van de e-bike automatisch uitgeschakeld om energie te besparen.

Door de e-bike uit te schakelen kan de e-bike ook op elk moment als normale fiets worden bereden. Houd er rekening mee dat de verlichting niet werkt wanneer de e-bike uitgeschakeld is. Zet het ondersteuningsniveau op OFF als u zonder hulp wilt rijden, maar wel uw verlichting aan wilt hebben.

5.6.4 De accu van de e-bike aan- en uitzetten

De accu van de e-bike wordt als volgt aangezet:

1. Druk op de aan/uit-knop 53 van de accu 54.

De LED's van de indicator 52 gaan branden en geven tegelijkertijd de laadtoestand aan. De accu van de e-bike wordt als volgt uitgezet:

1. Druk op de aan/uit-knop 53 van de accu 54.

De LED's van de indicator 52 gaan uit. Dit schakelt ook de e-bike uit.

5.6.3 De e-bike aan- en uitzetten

Er zijn meerdere manieren om de e-bike aan te zetten:

1. Wanneer het display nog niet in de houder is geplaatst (bij

een Kiox-display): a. Schakel het display in en plaats het in de houder. De e-bike wordt automatisch aangezet. b. Plaats het display in de houder. Zet het dispay aan.

2. Wanneer het display al in de houder is geplaatst:

a. Schakel de accu van de e-bike in (zie paragraaf 5.6.3). b. Zet het display aan.

De voorwaarde is dat er een opgeladen e-bike-accu in de accuhouder is geplaatst en de snelheidssensor correct is aangesloten.

Als de e-bike correct is aangezet, verschijnt de tekst ‘m/h’ of ‘km/h’ 'op het scherm van het Purion-display. Er zijn meerdere manieren om de e-bike uit te zetten: ● Schakel het display uit door op de aan-/uitknop 115 van het Purion-display of de aan-/uitknop 74 van het Kiox-display te drukken. ● Schakel de accu van de e-bike uit (zie paragraaf 5.6.3). ● Verwijder het display uit de houder (bij een Kiox-display) (zie paragraaf 5.6.1).110 Urban Arrow Shorty

Parkeer uw fiets nooit op een helling met de voorkant naar beneden gericht (zelfs niet op kleine hellingen). De fiets kan omvallen doordat de standaard het gewicht van de fiets niet kan dragen of door een klein duwtje.

Trek de fiets nooit naar achteren om hem van de standaard af te halen. Hierdoor zal de standaard in de verkeerde richting bewegen, hetgeen het mechanisme van de standaard kan beschadigen.

Het is niet nodig om de e-bike uit te schakelen voordat u hem op de standaard zet.

Laat het Kiox-display of de accu nooit op de e-bike staan als u de e-bike parkeert om diefstal van het display en/of de accu te voorkomen.

Parkeer uw fiets op een sociaal verantwoorde manier. Blokkeer de weg of het trottoir niet. Zet uw fiets niet vast aan fietsen die niet van u zijn.

Als de capaciteit van de accu minder dan 5% bedraagt, gaat geen van de LED's van de laadcontrole-indicator 52 branden. Dit is alleen zichtbaar op het display als de e-bike is ingeschakeld.

Als de e-bike ongeveer 10 minuten lang niet wordt gevoed (bijv. omdat de e-bike niet beweegt) en er 10 minuten lang geen knop op het display of de besturingseenheid van de e-bike wordt ingedrukt, wordt de e-bike en dus ook de accu van de e-bike automatisch uitgeschakeld om energie te besparen.

5.7 De e-bike parkeren of een ritje maken

Als je de fiets wilt parkeren, zet hem dan op de standaard. De fiets op de standaard zetten gaat als volgt:

1. Ga van de e-bike af.

2. Ga aan één kant van de e-bike staan.

3. Houd de handgrepen 111 - één hand op elke handgreep

(zie stap 1 in afbeelding 21) - en duw het uiteinde van de standaard 17 met uw voet naar beneden (zie stap 2 in afbeelding 21). Trek de fiets tegelijkertijd met één hand op elke handgreep naar achteren (zie stap 3 in afbeelding 21).111Gebruikshandleiding

Om een ritje te maken haalt u de e-bike als volgt van de standaard: 1 . Haal de fi ets van het slot af (zie paragraaf 7 . 1 ).

Haal uw fi ets altijd van het slot voordat u hem van de standaard haalt. Het slot kan de spaken van uw achterwiel verbuigen of breken wanneer het wiel begint te draaien. 2 . Ga aan één kant van de fi ets staan. 3 . Houd de dichtstbijzijnde handgreep 111 met één hand vast (zie stap 1 in afbeelding 22 ). 4 . Trek de hendel onder het zadel 5 met uw andere hand omhoog (zie stap 2 in afbeelding 22 ). 5 . Duw de fi ets naar voren. De veerbelaste standaard zal dan naar boven draaien en uit de weg gaan (zie stap 3 en 4 in afbeelding 22 ).

Bij een zware lading in de bak, moet u misschien met uw knie extra tegen de bak te duwen om vooruit te komen.

Als je standaard niet omhoog gedraaid blijft, kan er een onderliggend technisch probleem zijn. Neem voor onderhoud contact op met uw Urban Arrow dealer.

Afbeelding 21 : De fi ets op de standaard zetten112 Urban Arrow Shorty 5 . 7 . 1 Onjuiste stand van de standaard Het kan voorkomen dat de standaard in een verkeerde stand geraakt. Bijvoorbeeld als u de fi ets naar achteren trekt om hem van de standaard af te halen. Zie afbeelding 23 om de juiste en verkeerde standen te herkennen. Afbeelding 23 : Correcte en onjuiste standen van de standaard Het afstellen van de standaard als deze in een verkeerde stand staat gaat als volgt: 1 . Til het achterwiel op om de standaard vrij te laten draaien. De standaard draait automatisch naar de juiste stand.

Afbeelding 22 : De fi ets van de standaard afhalen113Gebruikshandleiding

In deze paragraaf leggen we uit hoe u de verlichting moet aanzetten. Dit is afhankelijk van het type display op uw fiets. Het aanzetten van de lichten met het Kiox -display gaat als volgt:

1. Druk op de aan/uit knop 74 op het display om de e-bike aan te

zetten (zie paragraaf 5.6.3 voor de voorwaarden).

2. Druk op de verlichtingsknop 71 om de lichten aan te zetten.

Het in- en uitschakelen van de fietsverlichting heeft geen invloed op de achtergrondverlichting van het display.

Neem contact op met uw Urban Arrow dealer wanneer het voor- en achterlicht niet tegelijkertijd of helemaal niet aan gaan. Er zijn meerdere manieren om de lichten uit te zetten wanneer u een Kiox-display hebt. Het inschakelen van de lichten met het Kiox -display gaat als volgt: ● Druk op de aan/uit-knop 74 op het display. Het verlichtingssymbool 66 zal van het display verdwijnen. ● Schakel de e-bike uit (zie paragraaf 5.6.3). ● Verwijder het display van de e-bike (zie paragraaf 5.6.1).

Als de standaard niet in de juiste stand draait, is er een mechanisch probleem. Neem contact op met uw Urban Arrow dealer om het probleem op te lossen.

5.8 De fietsverlichting in- en uitschakelen

Uw e-bike heeft een voor- en achterlicht. Het is aan te raden om de verlichting te allen tijde te laten branden, ook overdag. De verhoogde zichtbaarheid voor ander verkeer zal uw veiligheid verhogen.

Bedek tijdens het fietsen nooit de reflectoren of de verlichting. Dit kan slecht zicht in het verkeer veroorzaken, hetgeen tot aanrijdingen en/of ongelukken kan leiden. Wanneer een van de reflectoren ontbreekt neem dan altijd contact op met uw Urban Arrow dealer om deze te vervangen. Neem altijd contact op met uw Urban Arrow dealer wanneer de lichten niet meer werken of niet volgens de beschreven methode aan gaan.

Uw lichten gaan niet uit als de accu leeg is. Ze zullen nog vele uren blijven werken nadat de elektrische ondersteuning gestopt is. U heeft voldoende tijd om veilig thuis te komen wanneer de accu leeg raakt tijdens een rit.114 Urban Arrow Shorty

Als er elektrische verbruikers aangesloten zijn, kan dit het bereik van de eBike beïnvloeden. Uw externe apparaat via het display van stroom voorzien gaat als volgt:

1. Wanneer u een Kiox -display hebt: Plaats het display in de

displayhouder 42. Zie paragraaf 5.6.1 voor instructies.

2. Plaats een opgeladen accu in de accuhouder. Zie paragraaf

5.6.2 voor instructies.

3. Open de beschermkap van de USB-poort 73.

4. Sluit de USB-aansluiting van het externe apparaat aan op de

USB-poort 72. Gebruik de Micro A - Micro B USB-laadkabel (verkrijgbaar bij uw Urban Arrow e-bike dealer).

5. Sluit de beschermkap van de USB-poort na het loskoppelen

van het externe apparaat.

Een USB-aansluiting is geen waterdichte steekverbinding. Vocht kan interne schade aan het display veroorzaken. Sluit de USB-aansluiting altijd volledig af met de beschermkap 73. Sluit nooit een extern apparaat aan wanneer u in de regen rijdt.

Wanneer het display tijdens het opladen via een USB- kabel uitgeschakeld wordt, kan het display alleen opnieuw ingeschakeld worden zodra de USB-kabel is losgekoppeld. Het aanzetten van de lichten met het Purion display gaat als volgt:

1. Druk op de aan/uit knop 115 om de e-bike aan te zetten (zie

paragraaf 5.6.3 voor de voorwaarden).

2. Druk tussen 1 en 2,5 seconden op de + knop 95 om de lichten

aan te zetten. Het verlichtingssymbool 108 wordt op het display weergegeven als het licht aan is.

Het in- en uitschakelen van de fietsverlichting heeft geen invloed op de achtergrondverlichting van het display.

Neem contact op met uw Urban Arrow dealer wanneer het voor- en achterlicht niet tegelijkertijd of helemaal niet aan gaan. Het uitzetten van de lichten met het Purion display gaat als volgt:

1. Druk langer dan 2,5 seconden op de + knop 95 om de lichten

uit te zetten. Het verlichtingssymbool 108 zal van het display verdwijnen.

5.9 Voeding van externe apparaten via USB-aansluiting van het

Kiox-display Met de USB-aansluiting op de Kiox is het mogelijk om de meeste apparaten te bedienen en op te laden waarvan stroomvoorziening via USB mogelijk is (bijv. verschillende mobiele telefoons).

De USB-aansluiting op het Purion display is alleen voor servicedoeleinden.115Gebruikshandleiding

b. Schakel naar een hogere versnelling (wanneer u hard rijdt of bergafwaarts rijdt) door de draaiversteller 75 of 110 traploos tegen de wijzers van de klok in te draaien (zie afbeelding 24).

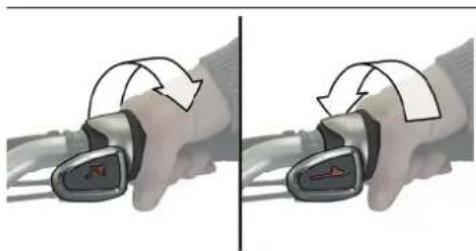

Wanneer u een draaiversteller met handgreepindicator hebt, verandert het beeld op de handgreepindicator 75 van een fiets op een heuvel naar een fiets op een vlakke(re) ondergrond (zie afbeelding 24).

Schakelen in stilstand is mogelijk, maar alleen binnen een beperkt bereik. De weerstand zal toenemen totdat het niet meer mogelijk is om de hendel verder te draaien. Oefen geen onredelijke kracht uit om de hendel verder dan dit punt te draaien. Zodra de fiets begint te rollen kunt u weer door het hele bereik van de versnellingsnaaf schakelen.

Onafhankelijk van het type versnelling is het aan te raden om het trappen tijdens het schakelen kort te onderbreken. Dit vergemakkelijkt het schakelen en vermindert de slijtage van de aandrijving.

Het kiezen van een lagere versnelling als u vanuit stilstand gaat fietsen, vermindert de belasting op de onderdelen van de aandrijving en verlengt de levensduur van uw fiets. Het kiezen van de juiste versnelling heeft ook een positief effect op de actieradius van uw accu. 6 Instellingen wijzigen tijdens het fietsen Er zijn een aantal instellingen die tijdens het rijden kunnen worden gewijzigd, zoals: schakelen, het ondersteuningsniveau wijzigen en de duwondersteuningsmodus in- en uitschakelen. Bij stilstand kunnen een aantal weergavefuncties worden gereset. In de volgende paragrafen leggen we uit hoe u de bovenstaande instellingen kunt wijzigen.

Aanpassen van de versnellingen gaat als volgt: a. Schakel naar een lagere versnelling (voordat u wegrijdt of bergopwaarts rijdt) door de draaiversteller 75 of 110 traploos met de wijzers van de klok mee te draaien (zie afbeelding 24).

Door een lagere versnelling te kiezen, wordt de aandrijving minder belast en kunt u sneller meer snelheid halen.

Wanneer u een draaiversteller met handgreepindicator hebt, verandert het beeld op de handgreepindicator 75 van een fiets op een vlakke(re) ondergrond naar een fiets op een heuvel (zie afbeelding 24).116 Urban Arrow Shorty Geen ondersteuning OFF De motorondersteuning is uitgeschakeld en de e-bike kan als normale fi ets worden gebruikt. De duwondersteuning kan in dit ondersteuningsniveau niet worden geactiveerd. ECO Effectieve ondersteuning bij maximale effi ciëntie voor een maximale actieradius. TOUR Uniforme ondersteuning, voor toeren met een grote actieradius. SPORT Maximale ondersteuning voor sportief rijden en stadsverkeer. Maximale ondersteuning TURBO Maximale ondersteuning, ondersteunt de hoogste cadans voor sportief rijden. Het wijzigen van het ondersteuningsniveau met het Kiox -display gaat als volgt: a . Schakel naar een hoger ondersteuningsniveau door op de + knop 89 op de besturingseenheid te drukken totdat het gewenste ondersteuningsniveau op het controlelampje 65 verschijnt. b . Schakel naar een lager ondersteuningsniveau door op de - knop 85 op de besturingseenheid te drukken totdat het gewenste ondersteuningsniveau op het controlelampje 65 verschijnt. Afbeelding 24 : Schakelen naar een lichtere (lagere) of zwaardere (hogere) versnelling 6 . 2 Het ondersteuningsniveau wijzigen De elektrische aandrijving van de e-bike ondersteunt u bij het trappen. De mate van ondersteuning kan tijdens het fi etsen of stilstaan worden gewijzigd. U kunt uw e-bike ook zonder ondersteuning als normale fi ets gebruiken. De volgende ondersteuningsniveaus zijn beschikbaar:117Gebruikshandleiding

6.3 De duwondersteuningsmodus in- en uitschakelen

De duwondersteuningsfunctie maakt het makkelijker om de e-bike te duwen. De snelheid in deze functie is afhankelijk van de ingestelde versnelling en mag niet hoger zijn dan 6 km/u (max.). Hoe lager de ingestelde versnelling, hoe lager de snelheid in de duwondersteuningsfunctie (bij vol vermogen). Hoe de duwondersteuning wordt in- of uitgeschakeld, hangt af van het type display op uw fiets.

De cranks met de pedalen draaien bij het inschakelen van de duwondersteuning. Zorg ervoor dat de afstand tussen uw benen en de cranks met de pedalen voldoende groot is. Er bestaat gevaar voor letsel.

Gebruik nooit de duwondersteuningsfunctie wanneer de fiets op slot staat is. Dit kan beschadiging van uw spaken veroorzaken.

6.3.1 In- en uitschakelen van de duwondersteuningsmodus met een

Kiox-display Het inschakelen van de duwondersteuning met het Kiox-display gaat als volgt:

1. Houd de loopknop 90 op de besturingseenheid ingedrukt. De

elektrische aandrijving is ingeschakeld.

2. Binnen de 3 seconden na het drukken op de

ondersteuningsknop: Houd de + knop 89 op de besturingseenheid ingedrukt. De elektrische aandrijving is ingeschakeld.

Het maximale motorvermogen is afhankelijk van het geselecteerde ondersteuningsniveau.

Als het display uit de houder gehaald wordt, zal de ondersteuningsniveau dat laatst werd weergegeven, opgeslagen worden. Het wijzigen van het ondersteuningsniveau met het Purion display gaat als volgt: a. Schakel naar een hoger ondersteuningsniveau door minder dan een seconde op de + knop 95 te drukken totdat het gewenste ondersteuningsniveau op het controlelampje 104 verschijnt. b. Schakel naar een lager ondersteuningsniveau door minder dan een seconde op de - knop 94 te drukken totdat het gewenste ondersteuningsniveau op het controlelampje 104 verschijnt.

Wanneer het display is ingesteld op TRIP, TOTAL of RANGE, zal de geselecteerde ondersteuning slechts gedurende ongeveer 1 seconde op het display worden weergegeven wanneer het ondersteuningsniveau wordt gewijzigd.118 Urban Arrow Shorty

6.4 Resetten van de weergavefuncties

In deze paragraaf leggen we uit hoe u een aantal weergavefuncties kunt resetten, afhankelijk van het type display op uw fiets.

6.4.1 Resetten van de weergavefuncties met een Klox display

Met het Kiox-display kunnen de ritgegevens (gemiddelden en afstand) en de berekening van het bereik gereset worden.

1. Druk op de aan-/uitknop 74 van het display. De startpagina

zal weergegeven worden.

2. Druk op de <-knop 87 op de bedieningseenheid. De

statuspagina zal weergegeven worden.

3. Druk op de keuzeknop 86. Het menu Instellingen zal

4. Druk op de + knop 89 of de – knop 85 tot My eBike

5. Druk op de keuzeknop 86 om uw keuze te bevestigen.

6. Selecteer de instelling die u wilt resetten door middel van de

+ knop 89 of de – knop 85 en druk op de keuzeknop 86 om uw keuze te bevestigen.

7. Druk op de - knop 87 om terug naar het vorige menu te gaan.

De duwondersteuning kan in het OFF ondersteuningsniveau niet worden geactiveerd. Er zijn meerdere situaties waarin de duwondersteuning van het Kiox -display wordt uitgeschakeld:

1. Als u de + knop 89 loslaat.

2. Wanneer de wielen van de e-bike geblokkeerd zijn (bijv. door

te remmen of als u tegen een obstakel oprijdt).

3. Wanneer de snelheid van uw e-bike de 6 km/u overschrijdt.

6.3.2 In- en uitschakelen van de duwondersteuningsmodus met een

Purion display Het inschakelen van de duwondersteuning met het Purion display gaat als volgt:

1. Druk minder dan 1 seconde op de loop knop 106. De

duwondersteuning is geactiveerd.

2. Druk en houd de + knop 95 binnen 3 seconden na activering.

De elektrische aandrijving is ingeschakeld.

De duwondersteuning kan in het OFF ondersteuningsniveau niet worden geactiveerd. Er zijn meerdere situaties waarin de duwondersteuning van het Purion display wordt uitgeschakeld:

1. Als u de + knop 95 loslaat.

2. Wanneer de wielen van de e-bike geblokkeerd zijn (bijv. door

te remmen of als u tegen een obstakel oprijdt).

3. Wanneer de snelheid van uw e-bike de 6 km/u overschrijdt.119Gebruikshandleiding

6.4.2 Resetten van de weergavefuncties met een Purion display

Met het Purion display kan de reisafstand en de actieradius van de accu worden gereset. Het weer op nul zetten van de waarde van de reisafstand gaat als volgt:

1. Druk tussen 1 en 2,5 seconden op de - knop 94 totdat het

gewenste ondersteuningsniveau TRIP op de indicator 97 verschijnt.

2. Houd de - knop 94 en + knop 95 tegelijkertijd gedurende 2,5

seconden ingedrukt. De tekst ‘reset’ zal eerst verschijnen. De waarde van de afstand wordt op nul gezet. Het weer op nul zetten van de waarde van de actieradius van de accu gaat als volgt:

1. Druk tussen 1 en 2,5 seconden op de - knop 94 totdat het

gewenste ondersteuningsniveau RANGE op de indicator 99 verschijnt.

2. Houd de - knop 94 en + knop 95 tegelijkertijd gedurende 2,5

seconden ingedrukt. De tekst ‘reset’ zal eerst verschijnen. De actieradius van de accu is op nul ingesteld. Het resetten van het display naar de fabrieksinstelling gaat als volgt:

Alle gebruikersgegevens zullen verloren gaan wanneer het display opnieuw naar de fabrieksinstellingen gezet wordt.

1. Druk op de aan-/uitknop 74 van het display. De startpagina

zal weergegeven worden.

2. Druk op de <-knop 87 op de bedieningseenheid. De

statuspagina zal weergegeven worden.

3. Druk op de keuzeknop 86. Het menu Instellingen zal

4. Druk op de + knop 89 of de – knop 85 tot Systeeminstellingen

5. Druk op de keuzeknop 86 om uw keuze te bevestigen.

6. Selecteer Terugzetten naar fabrieksinstellingen door middel

van de + knop 89 of de – knop 85 en druk op de keuzeknop 86 om uw keuze te bevestigen.

7. Bevestig uw keuze met de < > knop 8788 en de keuzeknop 86.

8. Druk op de - knop 87 om terug naar het vorige menu te gaan.120 Urban Arrow Shorty

Uw e-bike is voorzien van twee sloten, een slot op het achterframe en een slot op de accu. Deze twee sloten hebben dezelfde sleutel. Zet de fiets met behulp van het wielslot op slot en bij voorkeur een extra slot om de e-bike aan een statisch object te bevestigen. Dit verkleint de kans op diefstal.

Uw slot en een reeks sleutels worden geleverd met een Yourplus-codekaart. Houd deze kaart bij ter referentie. Wanneer u de sleutels verliest, ga dan naar de Abus-website (www.abus-sleutelservice.nl) voor informatie over het bestellen van een nieuwe sleutel. U kunt ook contact met uw dealer. Het ringslot wordt als volgt gesloten:

1. Zet de e-bike op de standaard (zie paragraaf 5.7). Dit voorkomt

schade aan de spaken bij het sluiten van het ringslot.

2. Draai de sleutel 50 20 tot 30 graden met de wijzers van de

klok mee (niet een volledige draai) en houd hem in deze positie (zie afbeelding 25).

3. Druk tegelijkertijd de hendel aan de andere kant van het slot

naar beneden tot de pen in de eindstand klikt. De sleutel komt vrij (zie afbeelding 26). Tip Als de pen een spaak raakt, draai dan het wiel een beetje.

4. Haal de sleutel uit het slot (en bewaar hem op een veilige

6.5 Resetten van de foutcode-indicaties

De onderdelen van de e-bike worden continu en automatisch gecontroleerd. Als er een fout wordt gedetecteerd, verschijnt de overeenstemmende foutcode op het Kiox -display en het Purion-display.

Afhankelijk van de aard van de fout kan de elektrische aandrijving automatisch worden uitgeschakeld. In dit geval is het mogelijk om te fietsen, maar er is geen trapondersteuning tijdens het functioneren in deze foutmodus. Breng uw e-bike naar uw Urban Arrow dealer om hem zo snel mogelijk te laten repareren. Het resetten van de foutcode-indicaties op het display gaat als volgt:

1. Druk op een willekeurige knop op het Kiox-display 37 of het

Purion-display 113 om naar de standaardindicatie terug te keren. Afhankelijk van de foutcode verschijnt de aanduiding weer op het display nadat de e-bike is uitgeschakeld en ingeschakeld.121Gebruikshandleiding

De sleutel blijft in het slot zitten wanneer het slot geopend is. Deze kan niet worden verwijderd.

7.2 De accu van de e-bike opladen

Voordat u de e-bike-accu voor de eerste keer gebruikt, moet u de accu controleren voordat u deze volledig kunt opladen. Het controleren gaat als volgt:

1. Druk op de aan/uit-knop 53 om de accu aan te zetten.

Minstens één van de LED's zal gaan branden.

Als er geen LED van de laadcontrole-indicator 52 gaat branden, kan de accu beschadigd zijn. Neem contact op met uw Urban Arrow dealer. Er zijn twee manieren om de accu van de e-bike op te laden (zie afbeelding 27): ● Opladen terwijl de accu in de accuhouder op de e-bike is geplaatst. ● Opladen van de accu nadat u deze uit de e-bike heeft gehaald.

Controleer voor elk gebruik de acculader, kabel en stekker. Gebruik de acculader niet als er schade wordt vastgesteld. Beschadigde acculaders, kabels en stekkers verhogen het risico op een elektrische schok. Open de acculader nooit zelf. Neem altijd contact op met uw Urban Arrow dealer wanneer uw acculader beschadigd is. Afbeelding 25 : Draai de sleutel 20 tot 30 graden met de wijzers van de klok mee Afbeelding 26 : Druk de hendel naar beneden Het openen van het ringslot gaat als volgt:

1. Zet de e-bike op de standaard (zie paragraaf 5.7).

2. Plaats de sleutel 50 in het ringslot.

3. De sleutel tegen de wijzers van de klok in draaien. De pen is

veerbelast en keert automatisch terug naar de ontgrendelde positie.122 Urban Arrow Shorty

De e-bike-accu is uitgerust met een temperatuurcontrole- indicator, waarmee de accu alleen binnen een temperatuurbereik tussen 0 °C en 40 °C kan worden opgeladen. De accu kan op elk moment worden geladen zonder de levensduur te verkorten en het onderbreken van het laadproces beschadigt de accu niet.

De elektrische aandrijving wordt tijdens het laden gedeactiveerd.

De accu van de e-bike mag tijdens het laden niet onbeheerd worden achtergelaten. Het laden van de e-bike-accu terwijl deze in de accuhouder is geplaatst, gaat als volgt:

1. Druk op de aan/uit-knop 53 om de accu uit te zetten.

2. Reinig het deksel van de laadaansluiting 56. Voorkom het vuil

worden van de laadaansluiting en de contacten, bijv. door zand of aarde.

3. Til het deksel van de laadaansluiting op.

4. Steek de laadstekker 32 in de laadaansluiting 55 aan de

onderkant van de accuhouder (zie afbeelding 28).

5. Steek de laadstekker 36 van het netsnoer in de

laadaansluiting 33 van de lader.

6. Sluit het netsnoer van de acculader aan op de netvoeding. Het

laden begint. Tip Zie hieronder voor meer informatie over de laadstatus en wat te doen na het laden.

Houd de acculader schoon. Verontreiniging kan leiden tot risico van een elektrische schok.

Houd de lader altijd uit de buurt van regen of vocht. Het binnendringen van water in een acculader verhoogt het risico op een elektrische schok.

Op de onderzijde van de lader bevindt zich een sticker in het Engels (zie 35 in afbeelding 1). Hierop staat: Gebruik ALLEEN BOSCH lithium-ion accu's.

Stel de lader niet bloot aan regen of natte omstandigheden. Als er water in een lader terechtkomt, bestaat er gevaar voor elektrische schokken.

Wees voorzichtig wanneer u de lader aanraakt tijdens het opladen. Draag beschermende handschoenen. Vooral bij hoge omgevingstemperaturen kan de lader aanzienlijk opwarmen. Afbeelding 27 : Een accu laden123Gebruikshandleiding

Afbeelding 29 : Steek de laadstekker in de laadaansluiting op de accu Laadstatus van de accu van de e-bike De e-bike-accu kan met of zonder display worden opgeladen. Bij het laden zonder display kan het laadproces op de laadcontrole- indicator 52 worden gevolgd. Bij het laden met het display geven de balken op het display ook de voortgang van het laden weer.

Het Kiox-display kan tijdens het laden worden verwijderd of na het starten van het laden worden gemonteerd. Elke continu brandende LED op de laadcontrole-indicator 52 komt overeen met een laadcapaciteit van ca. 20 %. Een knipperende LED geeft aan dat de volgende 20 % wordt opgeladen. Als de accu van de e-bike volledig is opgeladen, doven de LED's onmiddellijk en wordt het display (indien gemonteerd) uitgeschakeld. Het laden wordt beëindigd. Afbeelding 28 : Steek de laadstekker in de laadaansluiting op het onderste gedeelte van de accuhouder Het laden van de accu van de e-bike nadat deze uit de e-bike is verwijderd, gaat als volgt: 1 . Plaats de accu op een schone ondergrond. Voorkom in het bijzonder het vuil worden van de laadaansluiting en de contacten, bijv. door zand of aarde. 2 . Druk op de aan/uit-knop 53 om de accu uit te zetten. 3 . Verwijder de accu uit de houder (zie paragraaf 5 . 6 ). 4 . Steek de laadstekker 32 van de acculader in de aansluiting (zie afbeelding 29 ) op de accu. 5 . Sluit het netsnoer van de acculader aan op de netvoeding. Het laden begint. Tip Zie hieronder voor meer informatie over de laadstatus en wat te doen na het laden.124 Urban Arrow Shorty

Let erop dat de polariteit van de batterij juist is als u de nieuwe batterij plaatst. 5 . Sluit het deksel van het batterijvakje met een muntje en draai het met de wijzers van de klok mee. 6 . Plaats het display terug op het stuur en bevestig het met de bevestigingsschroef. Afbeelding 30 : De batterijen van het Purion display vervangen Na het laden De procedure na het beëindigen van de laadprocedure is als volgt: 1 . Maak de lader los van de netvoeding. 2 . Koppel de accu los van de lader. De accu wordt automatisch uitgeschakeld. 3 . Als u de accu in de accuhouder op de fi ets hebt opgeladen, sluit de laadaansluiting voorzichtig met het deksel zodat er geen vuil of water in de laadaansluiting kan komen.

Als de accu geladen is, wordt deze uitgeschakeld. Als de acculader na het laden niet van de accu wordt losgekoppeld, gaat de acculader na enkele uren weer aan, controleert de laadtoestand van de accu en begint indien nodig opnieuw met laden. 7 . 3 De batterij van het Purion display vervangen Het Purion display wordt door twee CR 2016 knoopcellen van spanning voorzien. Wanneer het display de tekst ‘ low bat ’ weergeeft, moeten de twee batterijen worden vervangen. Het vervangen van de batterijen gaat als volgt: 1 . Schroef de bevestigingsschroef 93 van het display los. 2 . Verwijder het display van het stuur 78 . 3 . Open het deksel van het batterijvakje 91 door een muntje te gebruiken en het tegen de wijzers van de klok in te draaien (zie afbeelding 30 ). 4 . Verwijder de gebruikte batterij en plaats twee nieuwe CR 2016 batterijen.125Gebruikshandleiding

Op deze modus instellen zal de datum en de tijd wissen. De opslagmodus van het Kiox-display activeren en deactiveren gebeurt als volgt:

1. Houd de aan-/uitknop 74 gedurende minstens 8 seconden

Wanneer het display niet inschakelt bij het kort op de aan-/ uitknop drukken 74, staat het display in de opslagmodus.

Wanneer u deze handeling uitvoert wanneer het display, tegen de verwachting in, al in de opslagmodus staat, zal het display zichzelf opnieuw opstarten. Het display zal na ongeveer 5 seconden opnieuw opstarten. Als het display niet opnieuw opstart, druk dan gedurende 2 seconden op de aan-/ uitknop 74. De opslagmodus van het Kiox-display deactiveren gebeurt als volgt:

1. Houd de aan-/uitknop 74 van het display gedurende minstens

2 seconden ingedrukt. Temperatuur De e-bike-accu kan bij temperaturen tussen -10 °C en +60 °C worden bewaard. Let erop dat de maximale opslagtemperatuur niet wordt overschreden. Laat de accu bijvoorbeeld in de zomer niet in een voertuig achter en berg hem niet op in direct zonlicht. Voor een lange levensduur van de accu is het raadzaam om de e-bike-accu bij een kamertemperatuur van ca. 20 °C te bewaren.

7.4 De accu van de e-bike en het Kiox-display opslaan

Als u van plan bent om uw fiets voor een langere periode te stallen adviseren wij u het volgende te doen: ● Laad de accu van de e-bike op tot ongeveer 60 % (3 tot 4 LED’s branden op de laadcontrole-indicator 52). ● Haal de accu uit de e-bike en verwijder het Kiox -display. Bewaar ze op een droge en veilige plaats. ● Laad de batterij van het Kiox-display regelmatig op. ● Controleer de laadtoestand na 6 maanden. Als slechts één LED van de laadcontrole-indicator brandt, laad u de accu van de e-bike weer tot ca. 60 % op. ● Sluit de e-bike-accu niet permanent aan op de lader. ● Bewaar de e-bike-accu niet op de fiets. ● Bewaar de e-bike-accu op een droge, goed geventileerde plaats. Bescherm de accu tegen vocht en water. Bij ongunstige weersomstandigheden is het aan te raden om bijvoorbeeld de accu uit de e-bike te halen en deze in een afgesloten ruimte op te slaan tot het moment dat de e-bike weer in gebruik wordt genomen.

Als de accu van de e-bike voor langere tijd ontladen (leeg) wordt bewaard, kan deze ondanks de geringe zelfontlading beschadigd raken en kan de capaciteit van de accu sterk afnemen. De opslagmodus van het Kiox-display activeren en deactiveren Het Kiox-display heeft een energiebesparende opslagmodus die het leeglopen van de interne batterij minimaliseert.126 Urban Arrow Shorty ● Dompel de accu van de e-bike nooit onder in water. ● Reinig uw fiets met kortere tussenpozen wanneer u op met winterzout bestrooide wegen rijdt. Het strooizout kan schade aan onderdelen van uw fiets veroorzaken.

Dompel de accu nooit onder in water en maak de accu nooit schoon met een waterstraal. Gevaar voor kortsluiting die brandgevaar kan opleveren.

De versnellingsnaaf en de draaiversteller zijn afgedicht en goed beschermd tegen invloeden van buitenaf. Gebruik echter nooit water onder druk (zoals hogedrukreinigers of waterstralen) wanneer u deze onderdelen reinigt om storingen als gevolg van het binnendringen van water te voorkomen.

Gebruik nooit agressieve schoonmaakmiddelen op onderdelen van uw e-bike. Dit kan permanente schade aan de fiets veroorzaken. 8 Reiniging en onderhoud

Houd er rekening mee dat het display zichzelf kan activeren wanneer de e-bike naar achteren wordt geduwd. Wanneer u op de aan/uit-knop op het geactiveerde display drukt, kan de elektrische aandrijving worden ingeschakeld. Haal de accu uit de e-bike voordat u aan de e-bike begint te werken (bijv. inspectie, reparatie, montage, onderhoud, werkzaamheden aan de ketting, etc.), hem transporteert met de auto of per vliegtuig, of hem opbergt. Onopzettelijke activering van de elektrische aandrijving brengt risico's op letsel met zich mee.

● Houd alle onderdelen van uw e-bike schoon, vooral de contacten van de accu en de bijbehorende houdercontacten. Reinig deze zorgvuldig met een zachte, vochtige doek. Tip Het wordt aangeraden om de lenzen van uw lichten regelmatig te reinigen, dit zal een betere verlichtingsprestatie tot gevolg hebben. ● Alle onderdelen, inclusief de elektrische aandrijving, mogen niet in water worden ondergedompeld of met een hogedrukreiniger worden gereinigd. ● De EPP bak van het Shorty model is gemaakt van een stevige schuimstof die EPP (Expanded Polypropylene = geëxpandeerd polypropyleen) wordt genoemd. EPP isoleert zeer goed en heeft een goede slijtvastheid. Regelmatig fietsonderhoud of algemene huishoudelijke schoonmaakproducten tasten het materiaal niet aan. Gebruik geen oplosmiddelen.127Gebruikshandleiding

Fietsen blijft mogelijk wanneer de snelheidssensor niet werkt, maar er is geen trapondersteuning omdat de elektrische aandrijving automatisch wordt uitgeschakeld in deze foutmodus. Het instellen van de ruimte tussen de magneet van de snelheidssensor en de snelheidssensor gaat als volgt: 1 . Draai de schroef van de snelheidssensormagneet 31 los door deze tegen de wijzers van de klok in te draaien. 2 . Plaats de magneet van de snelheidssensor 30 zodanig dat deze op de juiste afstand (min. 5 mm, max. 17 mm, zie afbeelding 31 ) langs de markering van de snelheidssensor loopt. 3 . Bevestig de magneet van de snelheidssensor aan de spaak door de schroef met de wijzers van de klok mee te draaien.

Als de snelheid nog steeds niet wordt aangegeven in de snelheidsaanduiding, neem dan contact op met uw Urban Arrow dealer. 8 . 2 Onderhoud 8 . 2 . 1 Snelheidssensor controle Om de snelheidssensor te laten functioneren: 1 . De ruimte tussen de snelheidssensor 29 en de bijbehorende snelheidssensormagneet 30 moet na een draai van het wiel minstens 5 mm, maar niet meer dan 17 mm bedragen (zie afbeelding 31 ). Zie verderop in deze paragraaf voor informatie over de wijze waarop de tussenruimte indien nodig kan worden aangepast. 2 . De snelheidssensor moet goed zijn aangesloten.

Neem contact op met uw Urban Arrow-dealer als de snelheidssensor niet goed is aangesloten. Afbeelding 31 : Afstand tussen de snelheidssensor en de magneet van de snelheidssensor De snelheidsaanduiding op uw display zal niet lukken als de snelheidssensor niet goed werkt. De tekst ‘ error 503 ’ verschijnt op het scherm van uw display.128 Urban Arrow Shorty ● Vermijd trein/tramspoor bij nat weer. Steek ze niet te evenwijdig met de fiets over. Het spoor kan erg glad zijn. ● Vermijd het raken van stoepranden met een te hoge snelheid. Dit kan schade aan de fiets veroorzaken. ● De kant van de weg is waar het vuil zich ophoopt. Vermijd er te rijden als er ruimte is in het verkeer en de situatie het toelaat. ● Houd een oogje op de weg en rijd om puin en vuil heen dat op de weg ligt. Een veilige wegligging is echter belangrijker, verander niet van richting zonder het verkeer om u heen te controleren. Bij een lekke band niet verder rijden. De kans is groot dat u de band, het wiel of zelfs het frame beschadigt. Stap van de fiets af en loop naar huis.

Fietsen met een lekke band kan de wegligging ernstig verminderen, hetgeen tot verlies van controle over de fiets kan leiden. Fiets nooit verder bij een lekke band. Thuis kunt u: ● Zelf de lekke band plakken als u goed bij het lek kunt komen: gebruik een reparatieset en volg de instructies die bij de reparatieset zijn geleverd. ● Plak de lekke band zelf als u niet goed bij het lek kunt komen: verwijder het wiel uit het frame en plak de lekke band.

8.2.2.1 Lekke banden voorkomen

Naast het gebruik van antilekbanden zijn er andere manieren om lekke banden te voorkomen. Lees de volgende controle- en rijtips. Controles ● Controleer af en toe het oppervlak van uw banden, door met uw hand of vingers over het oppervlak te glijden. Op deze manier kunt u scherpe voorwerpen die aan de buitenkant van de band zijn vast te komen zitten vinden voordat ze de binnenband van uw band doorboren. Doe dit voorzichtig met uw blote handen. ● Controleer de slijtage van uw banden. Het profiel van uw banden wordt in de loop van de tijd dunner, waardoor het gemakkelijker wordt om een lekke band te krijgen. ● Houd uw banden op de juiste spanning. Een lage bandenspanning verhoogt de kans op het oppikken van vuil en resten. Lage bandenspanning kan ook een lekke band veroorzaken op plaatsen waar de binnenband beschadigd is, doordat de binnenband tussen velg en band wordt afgekneld als u over bulten rijdt. Voor de juiste bandenspanning ga naar paragraaf 5.4. Tips voor het rijden ● Vermijd het rijden door kuilen. ● Vermijd het rijden in trein-/tramsporen. De banden zijn breed genoeg om niet door het spoor te worden gegrepen, maar uw besturing wordt wel beïnvloed.129Gebruikshandleiding

Afbeelding 32 : Bandenslijtage ● Controleer de bandenspanning: Een te lage bandenspanning beschadigt de band. Er zullen scheuren verschijnen in de zijwanden, die niet kunnen worden gerepareerd. Soms is een paar honderd kilometer bij een te lage druk al genoeg om de banden kapot te maken. De juiste bandenspanning is als volgt: a. Voorwiel: 2,4-3,5 bar b. Achterwiel: 3-4 bar Tip Vraag uw Urban Arrow dealer naar een juiste pomp die op de Schrader-ventielen van uw fiets past. ● Centrering: Als een wiel niet meer gecentreerd is, wiebelt het tijdens het draaien. U kunt dit controleren door de fiets op de standaard te zetten en de wielen te laten draaien (zie afbeelding 33). Als het wiel draait, kijk dan apart naar de velg en de band. Een verkeerd gemonteerde band kan ook wiebelen veroorzaken. Een nieuw wiel moet inrijden en moet vaker worden gecentreerd. Neem contact op met uw Urban Arrow dealer om uw wiel te laten repareren als het wiel wiebelt.

U moet een zelfverzekerde en bekwame thuismonteur zijn om een wiel uit het frame te verwijderen en te vervangen. ● Neem contact op met een professionele fietsenmaker (bij voorkeur een Urban Arrow dealer) die de lekke band voor u kan repareren.

8.2.3 Onderhoudscontrole

Wanneer u uw e-bike door uw Urban Arrow dealer laat onderhouden/repareren, wordt al het nodige onderhoud uitgevoerd door uw dealer. Maar tussen de onderhoudsbeurten door kunt u zelf regelmatig de volgende controles uitvoeren om mogelijke problemen op te sporen: ● Controleer de banden op slijtage en schade: Of een band versleten is kan men zien door het profielpatroon te controleren. Als het patroon in het midden van het profiel verdwenen is (verschil tussen het verlaagde en verhoogde materiaal is niet te zien) is de band versleten en moet deze worden vervangen (zie afbeelding 32). Als u lange of diepe scheuren opmerkt, moet de band worden vervangen, ook al is het profiel nog niet versleten. Neem voor het juiste reserveonderdeel contact op met uw Urban Arrow dealer.130 Urban Arrow Shorty Afbeelding 34 : Controleer de speling op de koppeling van het stuur ● Controleer de speling in de stuuroverbrenging (zie afbeelding 34 ): de stuurkracht van het stuur moet naar de voorwielen worden overgebracht. Dit is de functie van de stuuroverbrenging. De stuuroverbrenging bestaat uit een verticale stuurbuis 4 en een horizontale stuurstang 18 . De stuurkolom is met de stuurstang verbonden via een scharnierende draaikoppeling. De stuurstang is met de voorvork verbonden via een kogelkoppeling.

Een slecht functionerende stuuroverbrenging kan tijdens het fi etsen leiden tot verlies van controle over de fi ets. Dit kan dodelijk zijn. Neem contact op met uw Urban Arrow- dealer als de stuuroverbrenging los aanvoelt of als de stuurinrichting te veel weerstand ondervindt. Blijf nooit fi etsen als het voorwiel niet meer reageert op het stuur als u het stuur gebruikt. Afbeelding 33 : De centrering van het wiel controleren ● Controleer de velg op beschadigingen. Schade kan de vorm aannemen van deuken en scheuren in het velgoppervlak en rond de spaakgaten. Controleer de velg altijd nadat u met hoge snelheid een vast voorwerp heeft geraakt of door een kuil bent gereden of nadat u met een lekke band heeft gereden. Een beschadigde velg kan de band beschadigen en uitslag van het wiel veroorzaken. Neem contact op met uw Urban Arrow-dealer als u ziet dat de velg beschadigd is. ● Controleer de speling op de naafas (zie afbeelding 34 ). Naafl agers kunnen door slijtage speling ontwikkelen. Te veel speling op de naaf kan het remvermogen beïnvloeden, kan andere mechanische problemen veroorzaken en kan het rijgedrag van de fi ets beïnvloeden. Neem contact op met uw Urban Arrow-dealer als u merkt dat er speling zit in de naafas.131Gebruikshandleiding

natuurlijke frequentie (Hz) van de riemspanning meten. Elke app bevat bedieningsinstructies. De riemspanning voor uw Urban Arrow moet tussen 35 Hz en 50 Hz liggen. Tip U kunt ook een Gates Krikit-meter gebruiken om de juiste riemspanning te bepalen.

Voorkom het ophopen van sneeuw en ijs tussen de spatbor- den en banden rond de aandrijfriem. Risico op breken van de riem. ● De Aheadset voorvork op speling controleren: Ga naast de fi ets staan. Trek de voorrem strak aan. Duw de fi ets naar voren en naar achteren. Als de fi ets beweegt, zit er speling in de Aheadset voorvork.

Bij speling in de Aheadset voorvork, neem contact op met uw Urban Arrow dealer. Wanneer u de speling van de Aheadset voorvork negeert, kan dit extra slijtage aan de lagers van de Aheadset voorvork veroorzaken en het kan de rijeigenschappen van de fi ets negatief beïnvloeden. ● Controleer de slotrubbers op scheuren en/of barsten (zie 'R' in afbeelding 36 ): beschadigde slotrubbers kunnen ertoe leiden dat het ringslot (gedeeltelijk) van het frame van de fi ets loskomt. Slotrubbers geven het slot een zekere fl exibiliteit om te voorkomen dat een spaak breekt als u een fi ets tijdens het vergrendelen van de standaard haalt. Neem contact op met uw Urban Arrow dealer om het/de beschadigde slotrubber(s) door een nieuwe te vervangen. Afbeelding 35 : Controleer de stuuroverbrenging bij de kogelgewrichten ● Controleer de wielen op beschadigde en/of losse spaken. ● Controleer de remleidingen op beschadigingen. Er mogen geen scherpe buigingen of knikken in de leiding zitten. Controleer of de remleidingen niet met bewegende delen van de fi ets in contact komen. ● Controleer de kettingspanning: a . Wanneer u een kettingaandrijving heeft: beweeg de kettingglijderbehuizing zodat u kunt horen en voelen of de ketting nog steeds strak loopt of niet. b . Wanneer u een aandrijfriem heeft: de spanning kan met de Gates Carbon Drive Mobile Apps worden gemeten, die zowel op de iPhone als Android worden aangeboden. Deze apps kunnen de riemspanning in de vorm van de132 Urban Arrow Shorty ● Als u speling in de pedalen of cranks waarneemt, bijvoorbeeld als u voelt dat deze tijdens een pedaalslag bewegen. ● Als u na het laden een aanzienlijk kortere gebruiksperiode opmerkt. De levensduur van de accu kan verlengd worden wanneer deze goed onderhouden wordt en vooral wanneer deze op de juiste temperatuur gebruikt en opgeborgen wordt. Met het ouder worden zal de capaciteit van de accu echter afnemen, zelfs als deze goed onderhouden wordt. Een aanzienlijk kortere gebruiksduur betekent dat de accu versleten is en vervangen moet worden. U kunt de accu zelf vervangen. ● Als u een slag in het wiel ziet. Zorg er eerst voor dat de band goed op de velg zit. Als de band goed op zijn plaats zit, vraag dan uw Urban Arrow dealer om het wiel te repareren.

Net als alle mechanische onderdelen is de e-bike onderhevig aan slijtage en zware belastingen. Verschillende materialen en onderdelen kunnen op verschillende manieren op slijtage of vermoeidheid reageren. Als de levensduur van een onderdeel is overschreden, kan het onderdeel het plotseling begeven, hetgeen verwondingen bij de berijder kan veroorzaken. Elke scheur, kras of kleurverandering in sterk belaste plekken wijst erop dat de levensduur van het onderdeel bereikt is en dat het moet worden vervangen.

Afbeelding 36 : De slotrubbers controleren Neem in de volgende gevallen contact op met uw Urban Arrow dealer: ● Als de ketting hoorbaar tegen de kettingkast schraapt. Een ketting zal na verloop van tijd slijten, waardoor deze langer wordt. Laat uw dealer de kettingspanning bijstellen. ● Als u het gevoel heeft dat de kettingkast te veel weerstand biedt. ● Als het voorwiel niet van richting verandert wanneer er kracht wordt uitgeoefend op het stuur (stuurrotatie), stop dan onmiddellijk met rijden en neem contact op met uw Urban Arrow dealer.133Gebruikshandleiding

Afbeelding 37 : Verwijderen van de remblokjes om ze op slijtage te controleren 8 . 2 . 5 Verstelling van de versnelling Na verloop van tijd zal de kabel tussen de handgreep en de versnellingsnaaf iets langer worden, dit is normale slijtage. Een slappe kabel kan de kwaliteit van de werking van de versnelling aantasten. Controleren op speling van de kabels gaat als volgt: 8 . 2 . 4 Schijfrem instellen De hydraulische schijfremmen van uw e-bike zijn zelfregelend. Elke keer dat u remt zal de hendel worden bijgesteld zodat u de slijtage van de remblokjes niet aan de hendel kunt merken. U kunt uw Urban Arrow dealer de remslijtage voor u laten controleren of u kunt de remblokken van zowel het voor- als achterwiel zelf op slijtage controleren.

Wanneer de hendel gemakkelijk tot aan het stuur kan worden geduwd, is er iets mis met de hydrauliek. Niet meer fi etsen en het door uw Urban Arrow dealer laten controleren.

Als u verdachte geluiden hoort tijdens het remmen of als de remmen tijdens het rijden geluid maken, laat dan uw schijfremmen controleren. Het op slijtage controleren van de remblokjes (van zowel het voor- als achterwiel) gaat als volgt: 1 . Een pen met een gespleten uiteinde houdt de remblokken op hun plaats. Gebruik een tang om deze pen te verwijderen (zie afbeelding 37 ). 2 . Verwijder de remblokjes (zie afbeelding 37 om de remblokjes aan het achterwiel te verwijderen) en controleer ze op slijtage. Als het frictiemateriaal minder is dan 1 mm dienen de remblokjes te worden vervangen. Neem voor het vervangen van de remblokjes contact op met uw Urban Arrow dealer.134 Urban Arrow Shorty

Afbeelding 38 : Kabelspeling controleren Kabelspeling wordt als volgt ingesteld: 1 . Ga op het zadel zitten en kijk naar voren. 2 . Stel de kabelspeling in (zie afbeelding 39 ): a . Verminder de speling van de kabel door de bus aan de draaiversteller 70 tegen de wijzers van de klok in te draaien. De bus beweegt zich van de draaiversteller vandaan. b . Vergroot de speling van de kabel door de bus aan de draaiversteller 70 met de wijzers van de klok mee te draaien. De bus beweegt zich naar de draaiversteller toe. 1 . Trek licht aan een van de twee kabelbehuizingen bij de draaiversteller. Het maakt niet uit welke van de twee, ze zijn intern verbonden. 2 . Kijk of er enige speling is (zie 'S' in afbeelding 38 ): a . Speling ‘S’ minder dan 0,5 mm is niet genoeg.

Te weinig speling in de kabel heeft tot gevolg dat er zwaar geschakeld wordt en de shifter beschadigd raakt. Zie de volgende alinea voor informatie over het vergroten van de kabelspeling. b . Speling ‘S’ tussen 0,5 – 1,5 mm is perfect. c . Speling ‘S’ boven 1,5 mm is te veel.

Te veel speling in de kabel kan leiden tot verminderde schakelvermogen en een verkorte levensduur van de kabel. Raadpleeg de volgende alinea voor informatie over hoe u de speling van de kabel kunt verminderen.135Gebruikshandleiding

8 . 2 . 7 Reserveonderdelen, toebehoren en onderdelen die cruciaal voor de veiligheid zijn

Gebruik altijd originele, door uw Urban Arrow dealer goedgekeurde vervangingsonderdelen. Bij gebruik van andere vervangingsonderdelen gebruikt, aanvaardt Urban Arrow geen enkele aansprakelijkheid en garantie. Neem voor onderstaande reserveonderdelen voor uw e-bike contact op met uw Urban Arrow dealer: ● Remblokjes ● Ketting / riem ● Tandwielen ● Versnellingskabel ● Schijfremvloeistof ● Draaiversteller ● Handgrepen ● E-bike accu ● Opvouwbare afdekplaat

Gebruik altijd originele, door uw Urban Arrow dealer goedgekeurde Bosch accu's. Bij gebruik van andere accu's gebruikt, aanvaardt Urban Arrow geen enkele aansprakelijkheid en garantie. Het gebruik van verkeerde accu's kan kortsluiting en/of oververhitting veroorzaken, hetgeen letsel en brandgevaar als gevolg kan hebben. Afbeelding 39 : Verminderen of vergroten van de speling van de kabel door de bus aan de draaiversteller te draaien 8 . 2 . 6 Smering Wanneer u uw e-bike door uw Urban Arrow dealer laat onderhouden/repareren, wordt al de nodige smering door uw dealer uitgevoerd. Het is niet nodig om bijvoorbeeld de ketting zelf tussen de onderhoudsintervallen door te smeren. De Enviolo versnellingsnaaf en draaiversteller zijn voorzien van permanente smering en de interne onderdelen zijn voor de levensduur van het product onderhoudsvrij.136 Urban Arrow Shorty 9 Transport De accu's zijn onderworpen aan de vereisten van de wetgeving inzake gevaarlijke goederen. Particuliere gebruikers mogen onbeschadigde accu's zonder verdere eisen over de weg vervoeren. Bij het vervoer door commerciële gebruikers of derden (bijv. luchttransport of expeditiebedrijf) moeten speciale eisen aan de verpakking en etikettering in acht worden genomen (bijv. ADR- voorschriften). Indien nodig kan bij het verzendklaar maken van het item een deskundige op het gebied van gevaarlijke stoffen worden geraadpleegd. Verzend de accu's alleen als de behuizing onbeschadigd is. Plak blootliggende contacten af en verpak de accu zodanig dat deze niet in de verpakking kan bewegen. Informeer uw pakketdienst dat de verpakking gevaarlijke stoffen bevat. Houd ook rekening met de mogelijkheid van meer gedetailleerde nationale voorschriften. Bij vragen over het transport van de accu's kunt u zich wenden tot een erkende Bosch e-bike dealer. De Bosch e-bike dealers kunnen ook voor een passende transportverpakking zorgen. Neem contact op met uw Urban Arrow dealer als onderstaande accessoires vervangen moeten worden: ● Lader voor de accu van de e-bike Neem contact op met uw Urban Arrow dealer als onderstaande onderdelen die cruciaal voor de veiligheid zijn vervangen moeten worden: ● Stuur ● Stuurpen ● Voorvork ● Zadelpen ● Aheadset ● Remmen ● Pedalen ● Wiel (voor en achter) ● Licht (voor en achter) ● Reflectoren ● Snelheidssensor ● Banden (voor en achter)

Aftermarketwijziging van de snelheidssensor wordt als ondeskundig handelen beschouwd.

Zet geen banden van een andere maat dan aangegeven (21 en 11) op uw fiets. Wanneer u een band met afwijkende specificaties gebruikt, heeft dit invloed op zowel het elektrische systeem van Bosch als op het rijgedrag van de fiets.137Gebruikshandleiding

Wanneer u uw e-bike buiten de auto vervoert, bijv. op een bagagedrager, kan de accu en/of het display tijdens het transport uit de houder vallen. Verwijder altijd de accu en het display tijdens het transport om beschadiging ervan te voorkomen.

Houd er rekening mee dat het display zichzelf kan activeren wanneer de e-bike naar achteren wordt geduwd. Wanneer u op de aan/uit-knop op het geactiveerde display drukt, kan de elektrische aandrijving worden ingeschakeld. Haal de accu uit de e-bike voordat u aan de e-bike begint te werken (bijv. inspectie, reparatie, montage, onderhoud, werkzaamheden aan de ketting, etc.), hem transporteert met de auto of per vliegtuig, of opbergt. Onopzettelijke activering van de elektrische aandrijving brengt risico's op letsel met zich mee.138 Urban Arrow Shorty 10 Oplossingen voor mogelijke problemen Probleem Oorzaak Oplossing De LED's van de laadcontrole- indicator op de accu doven op indicator 52. De capaciteit voor ondersteuning van de aandrijving is opgebruikt en de ondersteuning wordt zachtjes uitgeschakeld. De resterende capaciteit wordt voor de verlichting en het display gebruikt. Laad de accu (zie paragraaf 7.2). De laadcontrole-indicator 107 of 67 van de accu knippert. De capaciteit voor ondersteuning van de aandrijving is opgebruikt. De capaciteit van de accu van de e-bike is voldoende voor ongeveer twee uur verlichting. Laad de accu (zie paragraaf 7.2). Twee LED's van de laadcontrole-indicator 52 knipperen. Er is een defect aan de accu gedetecteerd. Neem contact op met uw Urban Arrow dealer. Drie LED's van de laadcontrole-indicator 52 knipperen. De accu bevindt zich niet in het juiste temperatuurbereik voor het laden. Koppel de accu los van de lader totdat de temperatuur aangepast is. Het juiste laadtemperatuurbereik ligt tussen 0 °C en 40 °C. De lader is defect. Neem contact op met uw Urban Arrow dealer.139Gebruikshandleiding

Probleem Oorzaak Oplossing De accu van de e-bike is uitgeschakeld. De accu is leeg. Laad de accu (zie paragraaf 7.2). De accu schakelt uit nadat deze 10 minuten niet is gebruikt. Schakel de e-bike in (zie paragraaf 5.6.3) in. Neem contact op met uw Urban Arrow dealer als de accu niet meer aan gaat of na een nieuwe poging weer wordt uitgeschakeld. Er is een gevaarlijke situatie. Een beveiligingscircuit schakelt de accu automatisch uit. De accu wordt door de "Electronic Cell Protection" (ECP) tegen diepe ontlading, overlading, oververhitting en kortsluiting beschermd. Schakel de e-bike in (zie paragraaf 5.6.3) in. Neem contact op met uw Urban Arrow dealer als de accu niet meer aan gaat of na een nieuwe poging weer wordt uitgeschakeld. De snelheid wordt niet in de snelheidsaanduiding 69 of 96 aangegeven. Als de afstand tussen de snelheidssensor 29 en de magneet van de snelheidssensor 30 te klein of te groot is, of als de snelheidssensor niet goed is aangesloten. Draai de bout van de magneet van de snelheidssensor 31 los en bevestig de magneet van de snelheidssensor 30 zodanig aan de spaak dat deze op de juiste afstand langs de markering van de snelheidssensor 29 loopt (zie paragraaf 8.2). Als de snelheid hierna nog steeds niet wordt aangegeven in de snelheidsaanduiding 69 of 96 neem dan contact op met uw Urban Arrow dealer. Mijn fiets kan niet worden aangezet. De fiets voldoet niet aan alle vereisten om te worden aangezet. Zie paragraaf 5.6 om de vereisten te controleren.140 Urban Arrow Shorty Probleem Oorzaak Oplossing Een bericht over de batterij van het Kiox-display wordt weergegeven op het display. Het interne batterijpakket van het Kiox-display raakt leeg.

I. Plaats de e-bike accu in de e-bike (zie paragraaf

II. Zet het display in de displayhouder (zie paragraaf

III. Zet de e-bike-accu aan (zie paragraaf 5.6.3).

IV. Schakel het display in. De interne batterij van het

Kiox-display wordt nu opgeladen. Het voor- en/of achterlicht van mijn fiets werkt niet.

I. Het licht is kapot.

II. De verlichtingskabel is kapot.

III. Een van de aansluitingen is los.

Neem contact op met uw Urban Arrow dealer. De trapondersteuning werkt niet. De elektrische aandrijving is in foutmodus 503 gekomen. De melding ‘error 503’ verschijnt op het scherm van uw display. Controleer uw snelheidssensor (zie paragraaf 8.2.1). De ketting schraapt hoorbaar tegen de kettingkast. De kettingspanning kan te laag zijn.

Verkeerde kettingspanning kan leiden tot verhoogde slijtage van andere onderdelen van de aandrijving. Neem bij kettingslijtage of te hoge kettingspanning altijd contact op met uw Urban Arrow dealer. Neem contact op met uw Urban Arrow dealer om de kettingspanning bij te stellen.141Gebruikshandleiding

Probleem Oorzaak Oplossing Er is te veel weerstand wanneer ik fiets. De kettingspanning kan te hoog zijn.

Verkeerde kettingspanning kan leiden tot verhoogde slijtage van andere onderdelen van de aandrijving. Neem bij kettingslijtage of te hoge kettingspanning altijd contact op met uw Urban Arrow dealer. Neem contact op met uw Urban Arrow dealer om de kettingspanning bij te stellen. Het voorwiel verandert niet van richting wanneer ik het stuur hanteer / draai.

I. De stuurstang of de lagers van de stuurstang

functioneren niet goed.

II. De stuurpen zit los.

Stop onmiddellijk met fietsen en neem contact op met uw Urban Arrow dealer. Ik voel de pedalen of cranks van de fiets bewegen tijdens een trapbeweging (ik voel speling).

I. De pedalen zijn niet goed met de cranks

II. Het lager is beschadigd.

Neem contact op met uw Urban Arrow dealer om de speling in de pedalen of cranks te verhelpen. De gebruiksduur van de accu van de e-bike na het laden is in de loop van de tijd aanzienlijk korter geworden. De accu van de e-bike is versleten. Neem contact op met uw Urban Arrow dealer om de accu van de e-bike door een nieuwe te vervangen. Ik zie of voel een slag in het voor- of achterwiel van de fiets.

I. De band zit niet goed op de velg.

II. Het wiel is niet gecentreerd.

Controleer of de band goed op de velg zit.

I. Als de reflecterende lijn aan de zijkant van de band

niet parallel aan de velg loop, zit de band niet goed op de velg. Laat uw band leeglopen en pomp hem tot de juiste spanning op (zie paragraaf 5.4).

II. Neem contact op met uw Urban Arrow dealer

om het wiel te repareren wanneer het wiel niet gecentreerd is.142 Urban Arrow Shorty Probleem Oorzaak Oplossing De stuuroverbrenging voelt los aan. Er zit speling in de stuurstang en/of stuurstanglagers. Neem contact op met uw Urban Arrow dealer. Ik voel te veel weerstand bij het sturen. De stuuroverbrenging werkt niet goed. Neem contact op met uw Urban Arrow dealer. Nadat het display is aangezet verschijnt de tekst ‘Service’ enkele seconden op het scherm. Uw e-bike moet een onderhoudsbeurt hebben. Neem contact op met uw Urban Arrow dealer. Ik hoor geratel in mijn wiel. Er zit een spaak los. Controleer uw spaken en neem contact op met uw Urban Arrow dealer als er een spaak ontbreekt of u een beschadigde spaak ontdekt. De melding ‘error 503’ verschijnt op het scherm van uw display.* Er is een probleem met de snelheidssensor. Controleer uw snelheidssensor (zie paragraaf 8.2.1). Mijn ringslot lijkt los te zitten of is (gedeeltelijk) van het frame van de fiets losgeraakt. Slotrubbers geven het slot een zekere flexibiliteit om te voorkomen dat een spaak breekt als u een fiets tijdens het vergrendelen van de standaard haalt. Wanneer de slotrubbers gescheurd en/of gebarsten zijn, lijkt het alsof het ringslot los zit of het ringslot komt (gedeeltelijk) los van het fietsframe. Neem contact op met uw Urban Arrow dealer om het/ de beschadigde slotrubber(s) door een nieuwe te vervangen.

• Voor alle andere Bosch foutcodes kunt u de bijgeleverde Bosch handleiding raadplegen.143Gebruikshandleiding

Model informatie Model type Framenummer * Versnellingsnaafnummer E-bike systeem Serienummer van de motor ** Serienummer van de accu ** Serienummer van de lader ** Serienummer van het display ** Dealer Leveringsdatum

• Sinds 2021 beginnen Urban Arrow-framenummers met zeven cijfers, gevolgd door de letters "RF", gevolgd door de karakters "MM", "KN" of "GP". ** Elk van deze componenten heeft een label met het serienummer. Dit serienummer begint met 'S/N'. Informatie over de eigenaar Naam Adres Land

De interne freewheel mechanismen van de versnellingsnaaf en van de draaiversteller worden niet onderhouden. 11 Onderhoudsplan Door onderhoud volgens het Urban Arrow onderhoudsplan te laten uitvoeren houdt u uw Urban Arrow in topvorm. De controles en aanpassingen die deel uitmaken van het reguliere onderhoud voorkomen breuk en dure reparaties. Sommige Urban Arrow dealers bieden een ophaalservice voor uw fiets. Neem voor de mogelijkheden contact op met uw dealer.

Uw garantie vervalt indien uw Urban Arrow niet door een erkende Urban Arrow dealer is onderhouden/gerepareerd. Wanneer de afspraak voor onderhoud verlopen is, geeft het Kiox -display een bericht weer telkens wanneer het ingeschakeld wordt. Op het Purion -display zal de onderhoudsindicator 105 gaan branden. Raadpleeg paragraaf 14.2 voor meer informatie over de regelmatige onderhoudsintervallen en de aspecten die worden gecontroleerd wanneer uw Urban Arrow dealer uw fiets een onderhoudsbeurt geeft.144 Urban Arrow Shorty 12 Verwijdering Uw fiets bevat elektrische onderdelen en moet via uw Urban Arrow dealer worden verwijderd. Laders, accu's, accessoires en verpakkingen moeten op een milieuvriendelijke manier worden gerecycled. Daarom zijn elektrische onderdelen zoals de accu, de lader en het display voorzien van een symbool van een doorkruiste afvalcontainer: gooi deze onderdelen niet weg met het normale huishoudelijke afval. Plak de contacten van de accu af voordat u accu's weggooit. Raak ernstig beschadigde e-bike accu's niet met uw blote handen aan – elektrolyt kan ontsnappen en huidirritatie veroorzaken. Berg de defecte accu op een veilige plek buitenshuis op. Bedek de contacten indien nodig en breng uw Urban Arrow dealer op de hoogte. De dealer zorgt ervoor dat de materialen in overeenstemming met de voorschriften worden afgevoerd. Zo kunnen de materialen worden gerecycled. Alleen voor EU-landen: Volgens richtlijn 2012/19/EU en richtlijn 2006/66/EG moeten elektronische apparaten die niet meer bruikbaar zijn en kapotte/lege batterijen gescheiden worden ingezameld en op een milieuvriendelijke manier worden gerecycled. Retourneer batterijen en (de elektrische en elektronische onderdelen van) uw fiets die niet meer bruikbaar zijn bij een Urban Arrow dealer.145

13 EG Verklaring van overeenstemming (De Engelse versie is het origineel) De fabrikant: Smart Urban Mobility B.V. Gyroscoopweg 6-8 1042 AB, Amsterdam Nederland verklaart dat het volgende product: Naam van het product: Urban Arrow Functie: Fiets met trapondersteuning, uitgerust met een elektrische hulpmotor met een nominaal continu maximumvermogen van 0,25 kW, waarvan het vermogen geleidelijk afneemt en uiteindelijk wordt uitgezet wanneer het voertuig een snelheid van 25 km/u bereikt, of eerder als de fietser stopt met trappen (EPAC). Type: Family, Shorty en Cargo voldoet aan de eisen van Richtlijn 2006/42/EG (betreffende machines); voldoet aan de eisen van Richtlijn 2004/108/EG (betreffende elektromagnetische compatibiliteit); en verklaart dat de volgende specificaties en (delen van) Europese (geharmoniseerde) normen zijn toegepast: EN 15194:2017, Elektrisch aangedreven fietsen - elektrische onderdelen van de fiets en verklaart dat de meegeleverde acculader voldoet aan de eisen van Richtlijn 2006/95/EC (betreffende laagspanning); en verklaart de verantwoordelijke rechtspersoon te zijn voor de samenstelling van het constructiedossier. Amsterdam, 29 januari 2021 Gerald van Weel (Director Smart Urban Mobility B.V.)146 Urban Arrow Shorty 14 Bijlagen 14 . 1 Bijlage A Aandraaimomenten Gebruik bij aanpassingen of onderhoud aan uw Urban Arrow een momentsleutel en houd rekening met de aanbevolen aandraai-instellingen zoals weergegeven in afbeelding 40 .

Afbeelding 40 : Aandraaimomenten147Gebruikshandleiding

Nummer Waar Wat Gereedschap Koppel (Nm) Opmerking 1 Achteras 2x M10 wielasmoer 15 mm moersleutel 40 Nm 2 Stelschroef snelsluiting van de zadelpen 1x M6 snelsluiting 3 Zadelpen – zadel 2x M6 zadelbouten 5 mm inbussleutel 12 Nm 4 Stuurpen bout 1x M6 cilinderkopbout 5 mm inbussleutel 18 Nm 5 Aheadset stuuras 1x M6 cilinderkopbout 5 mm inbussleutel 8 Nm 6 Aheadset voorvork – klem 2x M5 cilinderkopklem bouten 5 mm inbussleutel 6 Nm Draai om de beurt vast. De bouten bevinden zich onder het Urban Arrow logo plaatje. 7 Steekas 1x as 110 mm x 15

14.2 Bijlage B Onderhoudsoverzicht

Onderhoudscontrole bij de dealer ● Na 500 km; ● na 1500 km; ● elke 2500 km; ● of om de 12 maanden, welke van de twee eerder is. Categorie Servicebeurt of Onderhoud Voor elke rit Maandelijks Dealer Servicecontrole Wielen Controleer de bandenspanning. De bandenspanning moet 2,4-3,5 bar (voorband) en 3-4 bar (achterband) zijn. Berijder / eigenaar Controleer het loopvlak en de zijkanten van de band op slijtage en scheuren. Berijder / eigenaar Urban Arrow dealer Controleer op beschadigde en/of losse spaken. Berijder / eigenaar Urban Arrow dealer Controleer de spaakspanning. Alle spaken moeten praktisch dezelfde spanning hebben en de spanning mag niet te laag zijn. Urban Arrow dealer Indien nodig, spaken centreren of opnieuw spannen. Urban Arrow dealer Controleer de wielmoeren en moersleutels. Urban Arrow dealer149Gebruikshandleiding

Categorie Servicebeurt of Onderhoud Voor elke rit Maandelijks Dealer Servicecontrole Controleer de velg op beschadigingen. Berijder / eigenaar Speling in de naafas controleren. Berijder / eigenaar Urban Arrow dealer Remmen Controleer de werking van beide remmen. Rijd niet op de fiets bij onvoldoende remkracht. Berijder / eigenaar Urban Arrow dealer Controleer de afdichtingen op olielekkage. Berijder / eigenaar Urban Arrow dealer Controleer de slijtage van de remblokjes; vervang ze indien nodig. Berijder / eigenaar Vraag uw dealer om hulp als u niet goed weet hoe u te veel slijtage van de remblokjes kunt vaststellen. Urban Arrow dealer Controleer de dikte van de remschijven. Urban Arrow dealer Controleer de remleidingen op beschadigingen. Er mogen geen scherpe buigingen of knikken in de leidingen zitten. Controleer of de remleidingen niet met bewegende delen van de fiets in contact komen. Berijder / eigenaar Urban Arrow dealer150 Urban Arrow Shorty Categorie Servicebeurt of Onderhoud Voor elke rit Maandelijks Dealer Servicecontrole Aandrijving Wanneer u een kettingaandrijving heeft: beweeg de kettingglijderbehuizing zodat u kunt horen en voelen of de ketting nog steeds strak zit of niet. Wanneer u een riemaandrijving heeft: de spanning kan met de Gates Carbon Drive Mobile Apps worden gemeten, die zowel op de iPhone als Android worden aangeboden. Deze apps kunnen de riemspanning in de vorm van de natuurlijke frequentie (Hz) van de riemspanning meten. Elke app bevat bedieningsinstructies. De riemspanning voor uw Urban Arrow moet tussen 35 Hz en 50 Hz liggen. Voorkom het ophopen van sneeuw en ijs tussen de spatborden en banden rond de aandrijfriem. Risico op breken van de riem. U kunt ook een Gates Krikit-meter gebruiken om de juiste riemspanning te bepalen. Berijder / eigenaar Urban Arrow dealer Controleer de kettingsmering. Urban Arrow dealer Controleer de slijtage van de ketting/riem; vervang ze indien nodig. Het tijdig vervangen van de ketting voorkomt onnodige slijtage aan het kettingring en het tandwiel. Urban Arrow dealer151Gebruikshandleiding

Categorie Servicebeurt of Onderhoud Voor elke rit Maandelijks Dealer Servicecontrole Controleer de slijtage van het kettingwiel en het tandwiel, vervang onderdelen indien nodig. Urban Arrow dealer Controleer de crankbouten, indien nodig aandraaien. Urban Arrow dealer Smeer de draaiverstellerkabels. Urban Arrow dealer Controleer de werking van de Bosch-motoreenheid. Urban Arrow dealer Alle onderhoudswerkzaamheden aan de motor mogen alleen door een erkende Urban Arrow/ Bosch dealer worden uitgevoerd. Stuurinrichting Controleer of er geen speling zit in de overbrenging tussen het stuur en de vork en of de overbrenging direct en soepel draait. Berijder / eigenaar Neem contact op met uw dealer als u merkt dat er afwijkingen in de stuuroverbrenging zitten. Urban Arrow dealer Controleer de cilinderkopbout en 2 rondkopbouten van de stuuroverbrenging op speling in zowel horizontale als verticale richting. Draai de bouten indien nodig vast. Berijder / eigenaar Neem contact op met uw dealer als u merkt dat er afwijkingen in de stuuroverbrenging zitten. Urban Arrow dealer152 Urban Arrow Shorty Categorie Servicebeurt of Onderhoud Voor elke rit Maandelijks Dealer Servicecontrole Aheadset voorvork op speling controleren. Indien nodig bijstellen. Speling in de voorvork kan trillingen veroorzaken. Het is absoluut noodzakelijk dat er geen speling meer in zit. Neem bij twijfel contact op met uw dealer. Berijder / eigenaar Urban Arrow dealer Controleer op speling in het kogelgewricht of de schroefdraadverbinding. Berijder / eigenaar Urban Arrow dealer Controleer de werking en slijtage van het kogelgewricht en vervang deze indien nodig. Urban Arrow dealer Frame Reinig en polijst het lakwerk. Berijder / eigenaar (tenminste om de 6 maanden) Controleer met de hand de verbindingsbouten tussen het voorste en achterste frame. Urban Arrow dealer Controleer het frame op afwijkingen. Urban Arrow dealer153Gebruikshandleiding

Categorie Servicebeurt of Onderhoud Voor elke rit Maandelijks Dealer Servicecontrole Bedieningselementen Controleer of de zadelpen niet in het frame glijdt, zorg ervoor dat de zadelpenklem is vastgezet. Controleer of de zadelpen niet te ver naar buiten is uitgeschoven. Berijder / eigenaar Urban Arrow dealer Controleer de stuurpen-stuurverbinding. Urban Arrow dealer Indien geïnstalleerd: Controleer de vering van de zadelpen op speling of afwijkingen. Urban Arrow dealer Indien geïnstalleerd: Reinig en smeer de vering van de zadelpen. Controleer alle scharnieren en bouten. Urban Arrow dealer Overig Controleer of het voor- en achterlicht werken. Berijder / eigenaar Urban Arrow dealer Controleer of de slotrubbers 7 niet gescheurd en/of gebarsten zijn. Berijder / eigenaar Urban Arrow dealer154 Urban Arrow Shorty155Bedienungsanleitung
