BEDIENUNGSANLEITUNG Shorty Urban Arrow

Bedienungsanleitung 155

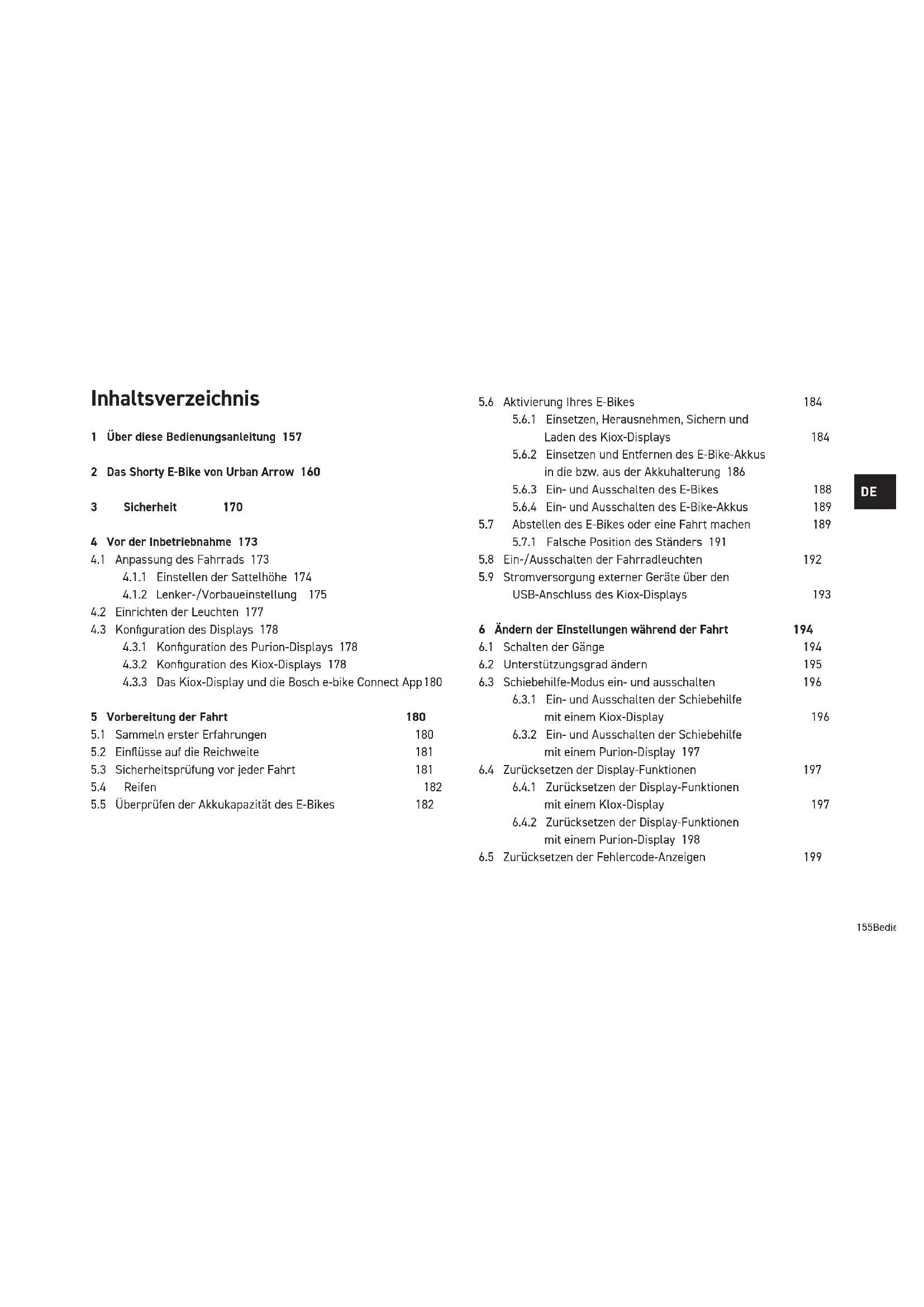

Inhaltsverzeichnis 1 Über diese Bedienungsanleitung 157 2 Das Shorty E-Bike von Urban Arrow 160 3 Sicherheit 170 4 Vor der Inbetriebnahme 173

4.1 Anpassung des Fahrrads 173

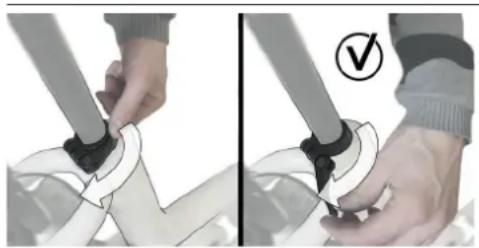

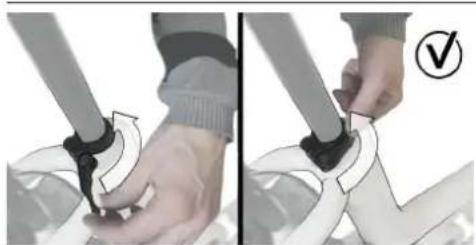

4.1.1 Einstellen der Sattelhöhe 174

4.1.2 Lenker-/Vorbaueinstellung 175

4.2 Einrichten der Leuchten 177

4.3.3 Das Kiox-Display und die Bosch e-bike Connect App 180

5 Vorbereitung der Fahrt 180

5.1 Sammeln erster Erfahrungen 180

5.2 Einflüsse auf die Reichweite 181

5.3 Sicherheitsprüfung vor jeder Fahrt 181

5.5 Überprüfen der Akkukapazität des E-Bikes 182

5.6 Aktivierung Ihres E-Bikes 184

5.6.1 Einsetzen, Herausnehmen, Sichern und

Laden des Kiox-Displays 184

5.6.2 Einsetzen und Entfernen des E-Bike-Akkus

in die bzw. aus der Akkuhalterung 186

5.6.3 Ein- und Ausschalten des E-Bikes 188

5.6.4 Ein- und Ausschalten des E-Bike-Akkus 189

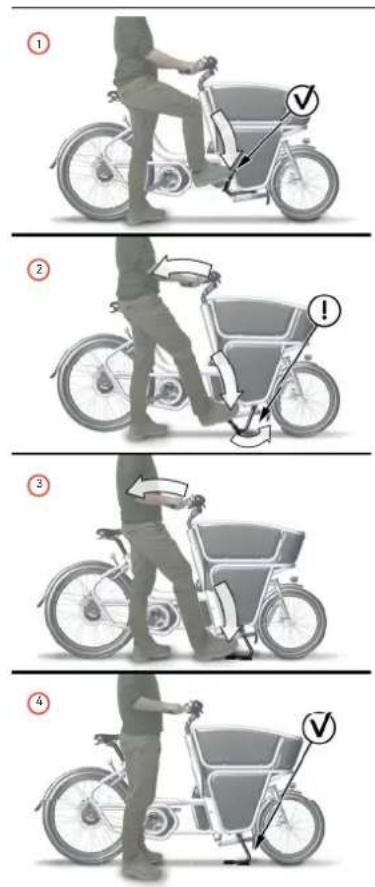

5.7 Abstellen des E-Bikes oder eine Fahrt machen 189

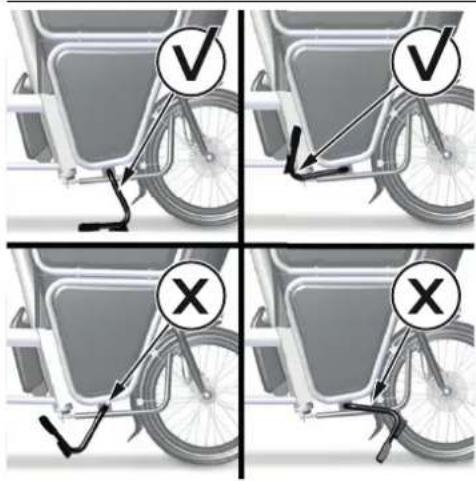

5.7.1 Falsche Position des Ständers 191

5.8 Ein-/Ausschalten der Fahrradleuchten 192

5.9 Stromversorgung externer Geräte über den

USB-Anschluss des Kiox-Displays 193 6 Ändern der Einstellungen während der Fahrt 194

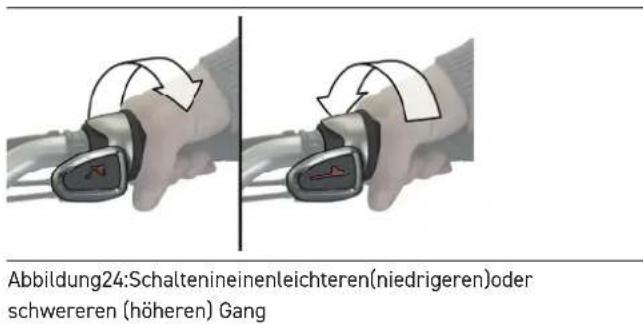

6.1 Schalten der Gänge 194

6.2 Unterstützungsgrad ändern 195

6.3 Schiebehilfe-Modus ein- und ausschalten 196

6.3.1 Ein- und Ausschalten der Schiebehilfe

mit einem Kiox-Display 196

6.3.2 Ein- und Ausschalten der Schiebehilfe

mit einem Purion-Display 197

6.4 Zurücksetzen der Display-Funktionen 197

6.4.1 Zurücksetzen der Display-Funktionen

mit einem Klox-Display 197

6.4.2 Zurücksetzen der Display-Funktionen

mit einem Purion-Display 198

6.5 Zurücksetzen der Fehlercode-Anzeigen 199156 Urban Arrow Shorty

7 Nach der Fahrt 199

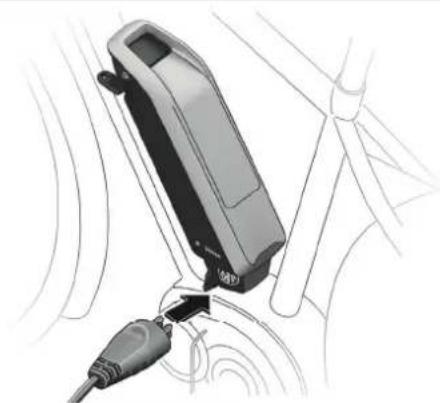

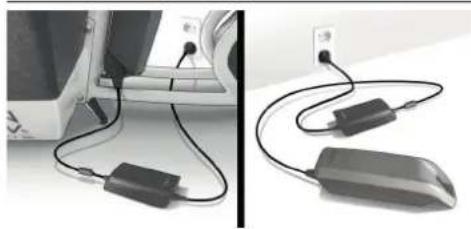

7.2 Aufladen des E-Bike-Akkus 200

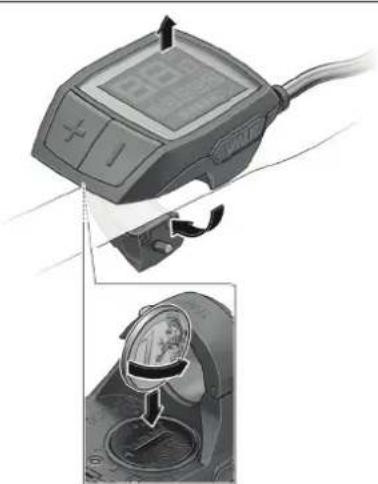

7.3 Wechseln der Batterien im Purion-Display 203

7.4 Aufbewahrung des E-Bike-Akkus und des Kiox-Displays 204

8 Reinigung und Wartung 205

8.2.1 Prüfen des Geschwindigkeitssensors 206

8.2.2 Reifenpannen 207

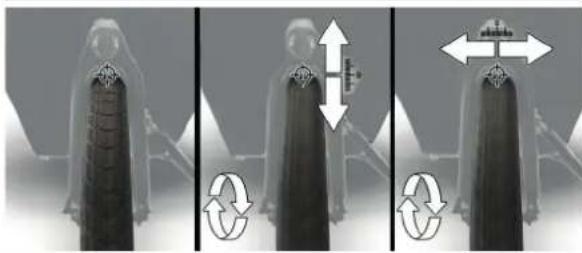

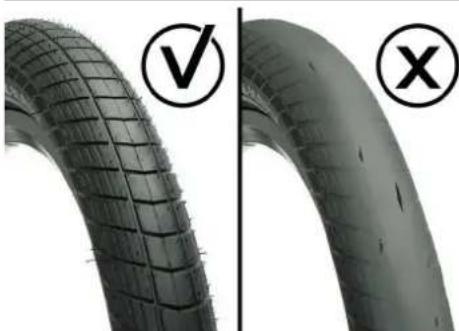

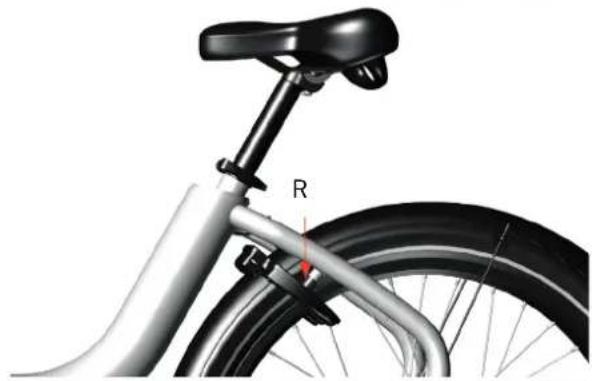

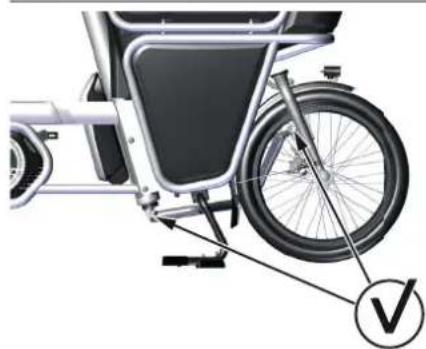

8.2.3 Wartungskontrolle 208

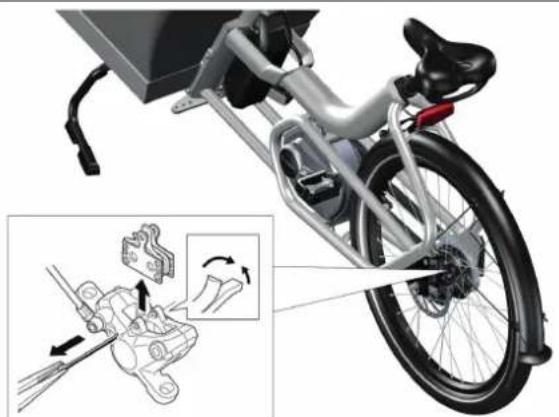

8.2.4 Einstellung der Scheibenbremse 212

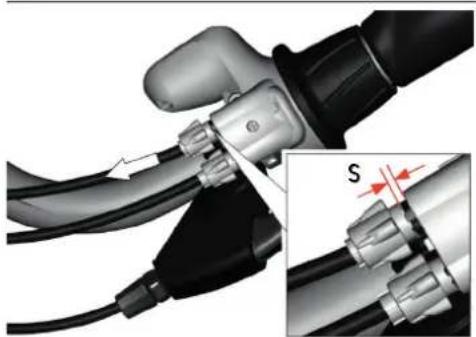

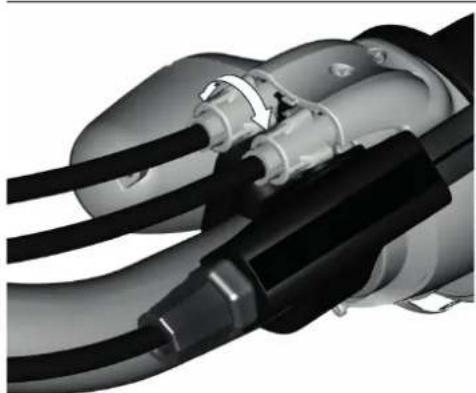

8.2.5 Einstellung der Gangschaltung 213

8.2.6 Schmierung 214

8.2.7 Ersatzteile, Zubehör und sicherheitskritische Teile 215

9 Transport 216 10 Lösungen für mögliche Probleme 217 11 Instandhaltungsplan 223 12 Entsorgung 224 13 EG Konformitätserklärung 225 14 Anhänge 226

14.1 Anhang A Drehmomentwerte 226

14.2 Anhang B Übersicht der Wartung 228157Bedienungsanleitung

Warnung Kennzeichnet eine gefährliche Situation, die, wenn sie nicht vermieden wird, zu schweren oder tödlichen Verletzungen und/oder schweren Schäden an Produkt oder Umgebung führen kann.

Vorsicht Kennzeichnet eine gefährliche Situation, die, wenn sie nicht vermieden wird, zu leichten oder mittleren Verletzungen und/oder Schäden an Produkt oder Umgebung führen kann.

Hinweis Informationen, die als wichtig erachtet werden sollten, aber nicht mit Verletzungen oder Schäden verbunden sind. Tipp Tipp Nützliche Informationen. 1 Über diese Bedienungsanleitung Zuerst einmal vielen Dank, dass Sie sich für Urban Arrow entschieden haben!Urban Arrow steht für Smart Urban Mobility. Wir haben das Transportfahrrad neu erfunden: neues Design, leichte, sichere und komfortable Materialien sowie die leistungsstarke und zuverlässige elektrische Tretunterstützung des deutschen Unternehmens Bosch und A-Marken-Komponenten (z.B. von Magura, Tektro, SKS, Enviolo, Schwalbe). Deshalb ist Urban Arrow mehrfach ausgezeichnet worden: Eurobike Award (2010, 2015 und 2021), ISPO Brand New Award (2013), Extra Energy Award (2016 und 2017).Sie haben sich für das Modell Shorty entschieden. Dieses kompakte Transport-Modell ist der ideale Begleiter für den urbanen Multitasker auf all seinen Wegen und bei all seinen Aktivitäten. Mit dem als Zubehör erhältlichen verschließbaren Deckel kann es sogar in ein ultimatives Kurierfahrrad umgewandelt werden.Das Handbuch wird Ihnen helfen, alles zu lernen, was Sie über Ihr Urban Arrow wissen müssen. Es erklärt, wie man das Fahrrad fährt und bedient und wie man grundlegende Wartungsarbeiten durchführt. Es wird dringend empfohlen, das Handbuch vollständig zu lesen.158 Urban Arrow Shorty Die folgenden Garantiebestimmungen gelten für Ihr Urban Arrow*. Alle Bedingungen gelten ab Kaufdatum. ● Fünf Jahre Garantie auf Rahmen und Gabel mit Ausnahme der Verschleißteile. ● Zwei Jahre Garantie auf Lack und sichtbare Durchrostung von innen. ● Zwei Jahre Garantie auf alle anderen Teile. Verschleißteile wie beispielsweise Reifen, Kette, Pedale, Lager, Sicherheitsgurte, Kugelköpfe usw. sind von dieser Garantie ausgenommen. ● Zwei Jahre Garantie auf den Akku. Die Kapazität des Akkus nimmt je nach Anzahl der Ladezyklen und Lebensdauer des Akkus ab. Dieser Kapazitätsverlust ist von dieser Garantie nicht abgedeckt. ● Während der gültigen Garantiezeit(en) werden alle Teile, bei denen Urban Arrow einen Herstellungs- oder Materialmangel festgestellt hat, nach Ermessen von Urban Arrow repariert oder erstattet. ● Die Werksgarantie kann nur gegen Vorlage des Originalkaufbelegs geltend gemacht werden.

• Die Garantiebestimmungen gelten nur für den Erstbesitzer. Ihre Garantie erlischt oder kann nicht mehr angewandt werden, falls Ihr Urban Arrow (und/oder seine Teile): ● in seiner Konstruktion verändert wurde. Nehmen Sie niemals Änderungen an Ihrem elektrischen Antrieb vor und bauen Sie keine anderen Produkte an, die zur Leistungssteigerung Ihres E-Bikes geeignet wären. Copyright und Haftungsausschluss Die Informationen in diesem Dokument können ohne vorherige Ankündigung geändert werden. Alle Rechte vorbehalten. Nichts in diesem Dokument darf ohne vorherige schriftliche Genehmigung von Urban Arrow vereinfacht, geändert oder übersetzt werden, außer soweit dies nach dem Urheberrecht zulässig ist. Nichts in diesem Dokument darf als zusätzliche Garantie angesehen werden. Urban Arrow haftet nicht für technische oder andere Fehler oder Auslassungen in diesem Dokument. Urban Arrow verbessert seine Produkte kontinuierlich, um Ihnen ein besseres und sichereres Fahrerlebnis zu bieten. Einige Funktionen in diesem Handbuch können sich von jenen des von Ihnen gekauften Fahrrads unterscheiden. Aktuelle Informationen finden Sie unter www.urbanarrow.com/en/folders-manuals Garantie Urban Arrow garantiert, dass dieses Produkt gemäß den neuesten europäischen Sicherheitsnormen und Qualitätsanforderungen für diese Art von Produkt hergestellt wurde und dass dieses Produkt zum Zeitpunkt des Kaufs keine Verarbeitungs- und Materialmängel aufweist. Während der Produktion wurden verschiedene Qualitätskontrollen durchgeführt. Sollte Ihr Urban Arrow trotz aller Bemühungen während unserer Garantiezeit(en) einen Verarbeitungs- und/oder Materialmangel aufweisen (bei normalem Gebrauch, wie im Handbuch beschrieben), so ist Urban Arrow verpflichtet, diese Garantie einzuhalten. Sollten Sie der Ansicht sein, dass diese Garantie beansprucht werden sollte oder wenn Sie detaillierte Informationen über diese Garantie benötigen, wenden Sie sich bitte an Ihren Urban Arrow-Händler.159Bedienungsanleitung

ihm abgeschlossen wurde. Urban Arrow wird dann eine abschließende Beurteilung vornehmen, ob die Garantie in Anspruch genommen werden kann. Der Händler muss das betreffende Teil zusammen mit dem Kaufbeleg unter Angabe der Reklamation an Urban Arrow senden. ● Ihr Händler kann Ihnen An- und Abbaukosten in Rechnung stellen. ● Ihr Händler kann Ihnen die Transportkosten in Rechnung stellen, die beim Versand des Fahrrads und/oder der Teile von Ihrem Händler zu Urban Arrow anfallen. Haftung Ein im Rahmen dieser Garantiebedingungen von Urban Arrow stattgegebener Anspruch ist keine Haftungszusage von Urban Arrow für Verluste oder Schäden, die dem Eigentümer oder Dritten entstanden sind. Eine Haftung von Urban Arrow für Folgeschäden wird hiermit ausgeschlossen. Die Haftung von Urban Arrow ist auf das in den Garantiebedingungen festgelegte Maß beschränkt, soweit sich aus einer zwingenden gesetzlichen Bestimmung nichts anderes ergibt. Haftungsausschluss Urban Arrow hat bei der Ausarbeitung dieser Garantiebedingungen größte Sorgfalt angewandt. Eine Haftung infolge von Druck- oder Schreibfehlern ist jedoch ausgeschlossen. ● nicht ausreichend gewartet wurde (für eine ausreichende Wartung beachten Sie bitte den Wartungsplan wie in Kapitel 11 beschrieben). ● missbräuchlich verwendet oder in einen Unfall verwickelt wurde. ● Mängel aufgrund eines normalen Verschleißes aufweist. ● während des Transports beschädigt wurde. ● durch Montage von Zubehörteilen (z.B. Taschen), die nicht von Urban Arrow verkauft oder produziert wurden, beschädigt wurde. ● nicht bestimmungsgemäß verwendet wurde. ● trotz festgestellter Schäden und/oder Mängel weiterverwendet wurde, was den Schaden noch verschlimmerte. ● nicht von einem registrierten Urban Arrow-Händler gewartet oder instandgehalten wurde.

Nur ein qualifizierter Fahrradhändler darf notwendige Arbeiten am Antriebssystem durchführen. Unbefugte Arbeiten am Antriebssystem können Sie gefährden, und Ihre Garantie könnte erlöschen. Inanspruchnahme der Garantie: ● Reklamationen und Garantieansprüche werden von Ihrem Urban Arrow-Händler bearbeitet. Bei Reklamationen oder Fragen zur Garantie ist Ihr Urban Arrow-Händler immer Ihr erster Ansprechpartner, da der Kaufvertrag bei160 Urban Arrow Shorty 2 Das Shorty E-Bike von Urban Arrow Das Urban Arrow Shorty-Fahrrad ist ein E-Bike. Das Fahrrad ist für den Einsatz auf normalen befestigten Wegen vorgesehen, und die Reifen sollten Bodenkontakt halten. Das Fahrrad hat einen elektrischen Antrieb, der Sie beim Fahren bis zu einer Geschwindigkeit von 25 km/h unterstützt. Sobald Sie die Pedale treten, wird die Unterstützung eingeschaltet und schaltet sich aus, sobald Sie aufhören zu treten oder eine Geschwindigkeit von 25 km/h erreicht haben. Das E-Bike verfügt über vier verschiedene Unterstützungsstufen (ECO, TOUR, SPORT und TURBO) und eine Reihe von Gängen für ein optimales Fahrerlebnis. Das Fahrrad kann auch wie ein normales Fahrrad gefahren werden (ohne Unterstützung) und hat eine Schiebehilfe, mit der das E-Bike bei niedriger Geschwindigkeit ohne zu treten geschoben werden kann.

Beachten Sie auch die örtlichen Vorschriften zur Registrierung und Nutzung von E-Bikes auf öffentlichen Straßen. Unterstützung Sollten Sie Hilfe benötigen oder Fragen zu Ihrem Urban Arrow haben, so wenden Sie sich bitte an Ihren Urban Arrow-Händler vor Ort. Eine Liste der autorisierten Urban Arrow-Händler finden Sie im Internet: Liste der Händler www.urbanarrow.com/en/dealerlocator Für weitere Informationen zu Urban Arrow, technische Informationen und Nachrichten besuchen Sie bitte unsere Website und unsere Social-Media-Kanäle: Unsere Website www.urbanarrow.com Unser YouTube-Kanal www.youtube.com/urbanarrowcom Unsere Facebook-Seite www.facebook.com/urbanarrowcom Unser Instagram-Konto www.instagram.com/urbanarrow Unser Twitter-Konto www.twitter.com/urbanarrowcom Sie können uns auch wie folgt kontaktieren: Telefon +31 (0)20 6722968 E-Mail service@urbanarrow.com E-Mail Urban Arrow Gyroscoopweg 6-8 1042 AB, Amsterdam Niederlande161Bedienungsanleitung

Achten Sie darauf, Ihr E-Bike niemals zu überladen. Ein Überladen hat negative Auswirkungen auf das Lenk- und Bremsverhalten des E-Bikes, was zu Unfällen führen kann. Für durch Überlastung des Fahrrads entstandene Schäden erlöschen alle Garantieansprüche.

Das E-Bike kann in einem Temperaturbereich zwischen -5°C und 40°C eingesetzt werden. Das E-Bike und seine Teile Das E-Bike Urban Arrow Shorty gibt es in verschiedenen Versionen. Ihr Fahrrad hat: ● Ein abnehmbares Kiox-Display oder ein nicht abnehmbares Purion-Display. ● einen Griffschalter mit oder ohne Ganganzeige ● Ein Riemen oder eine Kette. Abgesehen von diesen Optionen, der Art der Scheibenbremse, dem Motortyp und der Akkukapazität sind alle E-Bikes der Reihe Urban Arrow Shorty technisch identisch. Wichtige technische Daten des E-Bikes Gesamtlänge 203 cm Höhe Max. 120 cm (je nach Lenkerhöhe kann das E-Bike niedriger sein) Breite der EPP-Box / des Lenkers 65 cm / 64 cm Leergewicht des E-Bikes 43 kg Max. kombiniertes Gewicht des E-Bikes (E-Bike, Fahrer und Ladung) - Enviolo Trekking 200 kg Max. kombiniertes Gewicht des E-Bikes (E-Bike, Fahrer und Ladung) - Enviolo Cargo / Heavy Duty 225 kg Maximales Fahrergewicht 125 kg Der A-bewertete Emissionsschalldruckpegel an den Ohren des Fahrers beträgt weniger als 70 dB(A).162 Urban Arrow Shorty Das E-Bike enthält die folgenden Teile:

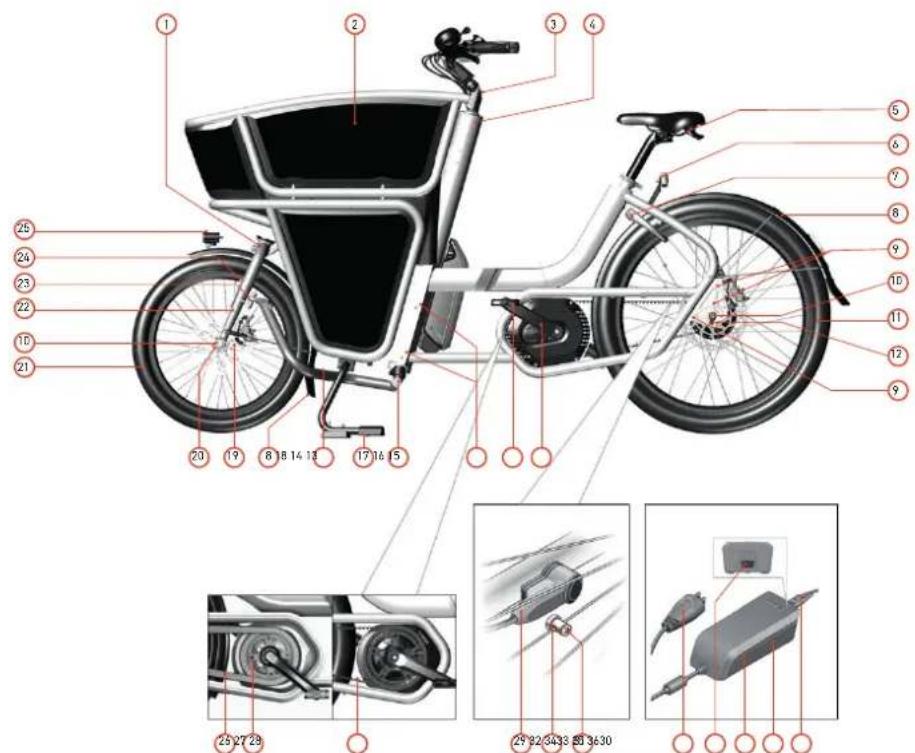

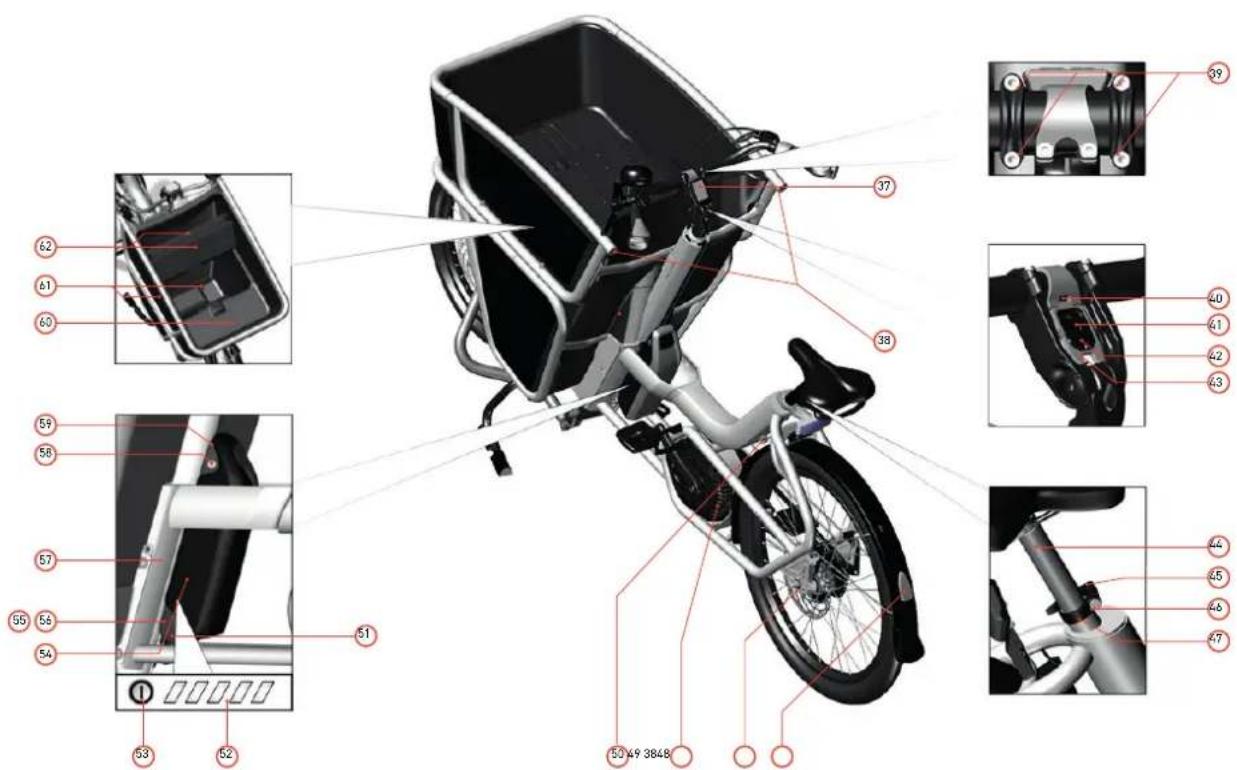

Abbildung 1 : Allgemeiner Überblick (Seitenansicht)163Bedienungsanleitung

19 Scheibenbremse 20 Vorderrad-Steckachse 21 Vorderrad (20") 22 Starre Vordergabel 23 Lenkwellenlager 24 Reflektoren vorne 25 Vorderlicht 26 Zahnräder 27 Kettenschutz 28 Riemen 29 Geschwindigkeitssensor 30 Geschwindigkeitssensormagnet 31 Schraube des Geschwindigkeitssensormagnets 32 Ladestecker 33 Netzkabelanschluss 34 Akkuladegerät 35 Sicherheitswarnungen 36 Netzstecker für Akkuladegerät Abbildung 1: Allgemeiner Überblick (Seitenansicht) 1 Ahead-Steuersatz Vordergabel 2 EPP-Box 3 Ahead-Steuersatz Lenksäule 4 Steuerrohr 5 Sattel mit Griff 6 Rücklicht 7 Rahmenschloss mit Schlossgummis 8 Schutzblech 9 Ausfallendschraube 10 Achsmutter 11 Hinterrad (26") 12 Belag 13 Kurbelsatz 14 Pedale 15 Rahmenverbindungsbolzen 16 Schwenkbares Drehgelenk 17 Ständer 18 Lenkwelle164 Urban Arrow Shorty

Abbildung 2 : Allgemeiner Überblick (Draufsicht)165Bedienungsanleitung

50 Ringschloss Schlüssel (gleicher Schlüssel wie Akkuschloss) 51 Ladekontrollanzeige 52 Ladekontrollanzeige 53 EIN/AUS-Taste 54 Akku 55 Buchse für Ladestecker 56 Abdeckkappe für Ladestecker 57 Rahmennummer 58 Akkuschloss 59 Oberteil Batteriehalterung 60 EPP-Abdeckkappe 61 Ablauflöcher 62 Faltbare Abdeckplatte Abbildung 2: Allgemeiner Überblick (Draufsicht) 37 Kiox-Display 38 Reflektor hinten 39 Lenkerwinkelschrauben 40 Schnappverriegelung 41 Loch für Sicherungsschraube 42 Displayhalter 43 Magnethalter 44 Sattelstütze 45 Schnellspanner Sattelstütze 46 Einstellmutter Sattelstützenklemme 47 Sattelstützenklemme 48 Gangnabe 49 Elektrischer Antrieb166 Urban Arrow Shorty

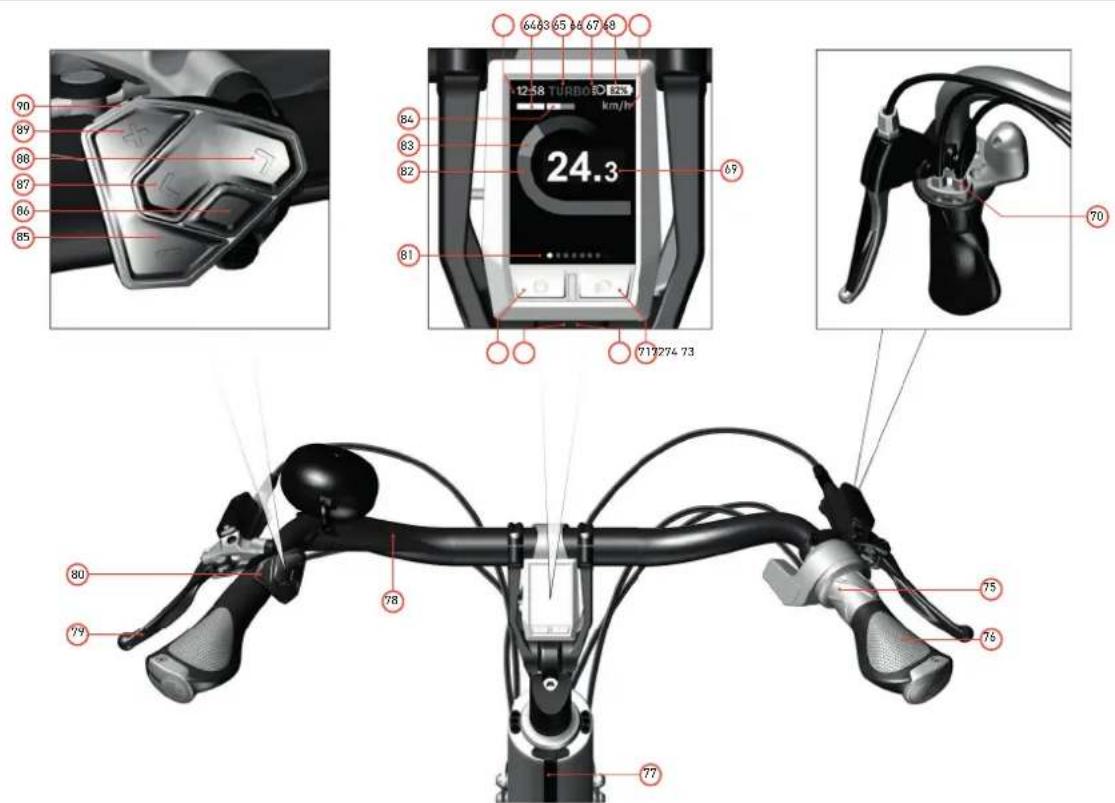

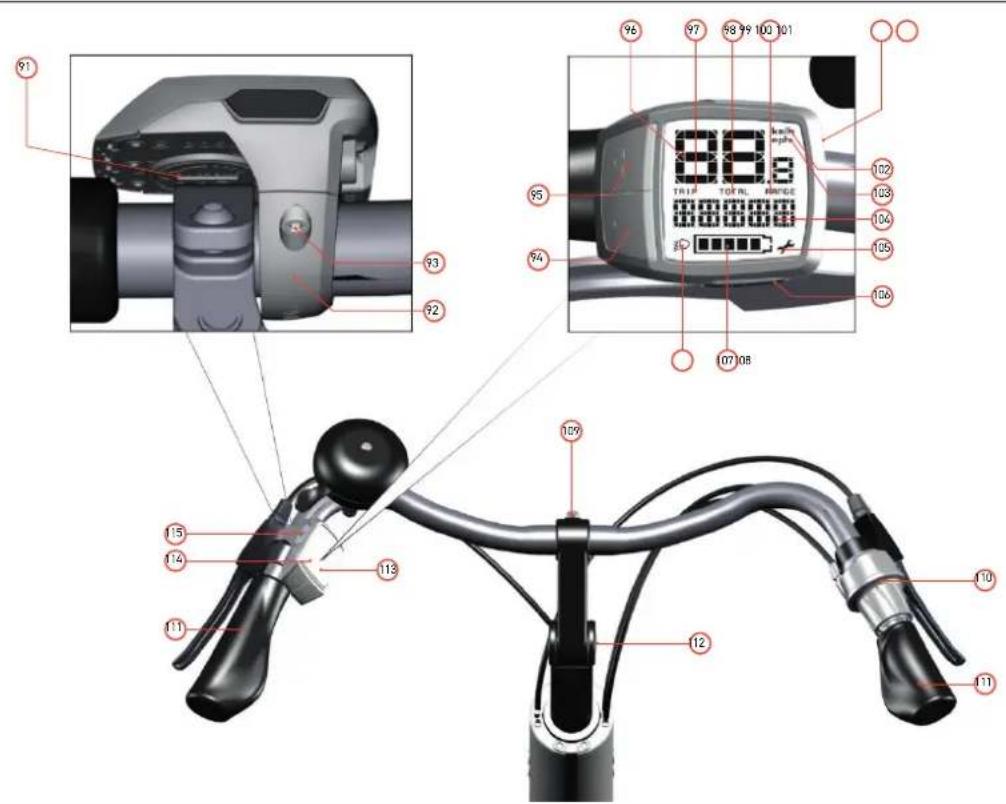

Abbildung 3 : Lenker mit Kiox-Display und Griffschalter mit Ganganzeige167Bedienungsanleitung

80 Bedienungseinheit 81 Navigationsleiste 82 Motorleistung 83 Ihre Leistung 84 Durchschnittsgeschwindigkeit 85 Taste zum Verringern der Unterstützungsstufe - / Scrollen nach unten 86 Auswahltaste 87 Taste für vorherige / linke Seite < 88 Taste für nächste / rechte Seite > 89 Taste zum Erhöhen der Unterstützungsstufe + / Scrollen nach oben 90 Schiebehilfe-Taste

• Es gibt regionale und persönliche Präferenzen, welcher Bremshebel welche Bremse betätigt. Falls Sie die Standardeinstellung geändert haben wollen, wenden Sie sich bitte an Ihren Urban Arrow-Händler. Abbildung 3: Lenker mit Kiox-Display und Griffschalter mit Ganganzeige 63 Zeitanzeige 64 Leistungsbewertung 65 Anzeige Unterstützungsniveau 66 Beleuchtungsanzeige 67 Batterieladeanzeige des E-Bike-Akkus 68 Einheit der Geschwindigkeitsanzeige 69 Geschwindigkeit 70 Zugeinstellschraube 71 Lichtschalter 72 USB-Anschluss 73 Schutzkappe des USB-Anschlusses 74 Display EIN/AUS-Taste 75 Drehversteller mit Gang Anzeige 76 Hinterbremse (rechts)* 77 Vorbau 78 Lenker 79 Vorderbremse (links)*168 Urban Arrow Shorty

Abbildung 4 : Lenker mit Purion-Display und Griffschalter ohne Ganganzeige169Bedienungsanleitung

Geschwindigkeits- und Streckenanzeigen beim Purion-Display Geschwindigkeit Aktuelle Geschwindigkeit Trip Seit dem letzten Reset zurückgelegte Strecke Total Gesamtstrecke Reichweite Geschätzte Reichweite der verfügbaren Akkuladung (bei gleichbleibenden Bedingungen wie Unterstützungsgrad, Streckenprofil usw.) Das E-Bike hat einige Teile, die je nach Wunsch ausgetauscht werden können. Wenden Sie sich bitte an Ihren Urban Arrow-Händler, falls Sie an einem der folgenden Umbauten interessiert sind: ● Riemenantrieb statt Kettenantrieb; ● Sattelstützenklemme ohne Schnellspanner, anderer Sattel, anderer Vorbau, anderer Lenker; ● Duo-Akkupack anstelle eines einzelnen Akkus (dadurch verdoppelt sich die Kapazität Ihres Akkus); ● Gefederte Sattelstütze anstelle einer starren Sattelstütze. Wenden Sie sich auch an Ihren Urban Arrow-Händler, falls Sie sich für folgende Zubehörteile interessieren: verschiedene Heckträger, Regenschutz, Poncho, abschließbare Abdeckung, Kindersitz-Adapter und Dualbatterie-Set. Vielleicht werden sich Ihre Bedürfnisse im Laufe der Zeit ändern. Dann ist es gut zu wissen, dass Urban Arrow neben dem Shorty noch eine Reihe anderer E-Bikes entwickelt hat: das Family, um Kinder oder einen Erwachsenen zu transportieren und das Cargo, ein im Vergleich zum Shorty weniger kompaktes Transportfahrrad. Das Cargo-Modell ist in zwei Größen erhältlich: CargoL (274cm) und XL (294cm). Abbildung 4: Lenker mit Purion-Display und Griffschalter ohne Ganganzeige 91 Batteriefachdeckel 92 Displayhalter 93 Befestigungsschraube für Display

95 + Taste 96 Geschwindigkeitsanzeige 97 Wegstreckenanzeige TRIP 98 Gesamtstreckenanzeige TOTAL 99 Verbleibende Bereichsanzeige RANGE 100 USB-Anschluss* 101 Schutzkappe des USB-Anschlusses 102 Km/h Einheitsanzeige 103 Mph Einheitsanzeige 104 Unterstützungsgradanzeige 105 Wartungsanzeige 106 Geh-Taste für Schiebehilfe 107 Ladekontrollanzeige 108 Beleuchtungsanzeige 109 Vorbau-Schraube 110 Griffschalter ohne Ganganzeige 111 Handgriff 112 Vorbauwinkelschrauben 113 Purion-Display 114 Bildschirm 115 EIN/AUS-Taste

• Nur für Instandhaltungszwecke170 Urban Arrow Shorty ● Öffnen Sie den elektrischen Antrieb nicht selbst. Das Öffnen des elektrischen Antriebs kann zum Eindringen von Wasser in den Antrieb führen, was Fehlfunktionen des elektrischen Antriebs verursachen kann. Reparaturen am elektrischen Antrieb dürfen nur durch qualifizierte Fachleute und nur mit Original-Ersatzteilen erfolgen. So wird sichergestellt, dass die Sicherheit des elektrischen Antriebs gewährleistet ist. Ein unbefugtes Öffnen des elektrischen Antriebs führt zum Erlöschen der Garantie. ● Nehmen Sie niemals Änderungen an Ihrem elektrischen Antrieb vor und bauen Sie keine anderen Produkte an, die zur Leistungssteigerung Ihres E-Bikes geeignet wären. Das reduziert in der Regel die Lebensdauer des Systems und birgt die Gefahr von Beschädigungen des elektrischen Antriebs und des Fahrrads. Bei unsachgemäßer Handhabung des Systems gefährden Sie zudem Ihre Sicherheit und die anderer Verkehrsteilnehmer. Dadurch können hohe persönliche Haftungskosten und möglicherweise sogar eine strafrechtliche Verfolgung bei manipulationsbedingten Unfällen drohen. Außerdem besteht das Risiko, dass Sie die Garantie- und Gewährleistungsansprüche für das von Ihnen gekaufte Fahrrad verlieren. ● Verwenden Sie immer original Bosch-Akkus, die von Ihrem Urban Arrow-Händler zugelassen sind. Sollten Sie andere Akkus verwenden, übernimmt Urban Arrow keine Haftung und Garantie. Die Verwendung falscher Akkus kann zu Kurzschlüssen und/oder Überhitzung führen, was Verletzungen verursachen und eine Brandgefahr darstellen kann. 3 Sicherheit Lesen Sie alle Sicherheitshinweise und sämtliche Anweisungen. Eine Nichtbeachtung der Warnhinweise und Anweisungen kann zu Stromschlägen, Bränden und/oder schweren Verletzungen führen. Bewahren Sie alle Sicherheitshinweise und Anweisungen zum späteren Nachschlagen auf.

Warnung ● Das Fahren mit einer beschädigten Vorderradgabel kann dazu führen, dass die Vorderradgabel während der Fahrt bricht. Dies kann zum Verlust der Kontrolle über das Fahrrad führen. Lassen Sie Ihr Fahrrad immer von Ihrem Urban Arrow- Händler prüfen, falls die Vorderradgabel Ihres Fahrrads von einem Gegenstand getroffen wurde oder Ihr Fahrrad mit dem Vorderrad gegen einen Gegenstand gestoßen ist. ● Kinder dürfen das E-Bike mit sämtlichen Komponenten nur unter Aufsicht oder nach Einweisung durch eine verantwortliche Person benutzen. Andernfalls besteht die Gefahr von Bedienungsfehlern und Verletzungen. ● Überwachen Sie Kinder während der Benutzung, Reinigung und Wartung des Fahrrads. Lassen Sie Kinder nicht mit dem Ladegerät spielen. Halten Sie den Akku stets von Kindern fern. Es besteht die Gefahr eines Stromschlags.171Bedienungsanleitung

● Legen Sie den Akku nur auf saubere Oberflächen. Vermeiden Sie vor allem eine Verschmutzung der Ladebuchse und der Kontakte, z.B. durch Sand oder Erde. Es besteht die Gefahr eines Kurzschlusses, der Brandgefahr verursachen kann. ● Versuchen Sie niemals, einen beschädigten Akku aufzuladen oder zu verwenden. Es besteht Explosionsgefahr. Wenden Sie sich bitte an Ihren Urban Arrow-Händler, falls Ihr Akku beschädigt ist. ● Schützen Sie das Ladegerät vor Regen oder Feuchtigkeit. In ein Akkuladegerät eindringendes Wasser erhöht das Risiko eines Stromschlags. ● Halten Sie das Ladegerät sauber. Verunreinigungen können zu einem Stromschlag führen. ● Betreiben Sie das Ladegerät niemals auf leicht entzündlichen Oberflächen (z.B. Papier, Textilien usw.) oder Umgebungen. Die Erwärmung des Ladegeräts während des Ladevorgangs kann eine Brandgefahr darstellen. Prüfen Sie vor jedem Gebrauch das Ladegerät, das Kabel und den Stecker. Falls Schäden festgestellt werden, verwenden Sie das Akkuladegerät bitte nicht. Beschädigte Ladegeräte, Kabel und Stecker erhöhen das Risiko eines Stromschlags. Öffnen Sie das Ladegerät niemals selbst. Wenden Sie sich bitte an Ihren Urban Arrow-Händler, wenn Ihr Ladegerät beschädigt ist. ● Auf der Unterseite des Ladegeräts ist ein Aufkleber in englischer Sprache angebracht (Nummer31 auf der Abbildungsseite). Darauf steht: NUR mit BOSCH Lithium- Ionen-Akkus verwenden. Befolgen Sie diese Anweisung. ● Verwenden Sie den Akku nur mit E-Bikes, die über einen originalen elektrischen Antrieb von Bosch verfügen. Nur so kann der Akku vor einer gefährlichen Überladung geschützt werden. ● Öffnen Sie niemals den Akku. Es besteht Kurzschlussgefahr, die zu Verbrennungen oder Bränden führen kann. Beim Öffnen des Akkus erlischt jeglicher Garantieanspruch. ● Schützen Sie den Akku vor Hitze (z.B. längerer Sonneneinstrahlung) und Feuer. Es besteht Explosionsgefahr. Lagern oder betreiben Sie den Akku niemals in der Nähe heißer oder brennbarer Gegenstände. ● Tauchen Sie den Akku niemals in Wasser ein und reinigen Sie ihn nicht mit einem Wasserstrahl. Es besteht die Gefahr eines Kurzschlusses, der Brandgefahr verursachen kann. ● Halten Sie den nicht benutzten Akku von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen fern, die eine Verbindung von einer Klemme zur anderen herstellen können (Überbrückung). Ein Kurzschließen der Akkupackklemmen kann zu Verbrennungen oder Bränden führen. Bei derart verursachten Kurzschlussschäden erlöschen alle Gewährleistungsansprüche von Bosch. ● Bei missbräuchlicher Nutzung kann Flüssigkeit aus dem Akku austreten. Kontakt vermeiden. Bei versehentlichem Kontakt mit Wasser spülen. Sollte die ausgetretene Flüssigkeit mit den Augen in Berührung kommen, so suchen Sie zusätzlich einen Arzt auf. Aus dem Akku austretende Flüssigkeit kann zu Hautreizungen oder Verbrennungen führen.172 Urban Arrow Shorty

Vorsicht ● Die Akkus dürfen keinen mechanischen Einwirkungen ausgesetzt werden. Es besteht die Gefahr, dass der Akku beschädigt wird und Dämpfe austreten. Diese Dämpfe können die Atemwege reizen. Sorgen Sie für frische Luft und suchen Sie bei Beschwerden einen Arzt auf. ● Der Akku kann bei Beschädigung oder unsachgemäßer Verwendung Gase abgeben. Sorgen Sie für frische Luft und suchen Sie bei Schmerzen oder Beschwerden einen Arzt auf. Diese Gase können die Atemwege reizen. ● Beachten Sie die Netzspannung! Die Netzspannung muss mit den Angaben auf dem Typenschild des Akkuladegeräts übereinstimmen. Mit 230V gekennzeichnete Ladegeräte können auch mit 220V betrieben werden. Bei zu hoher Netzspannung wird der Akku beschädigt. ● Bitte beachten Sie die Betriebs- und Lagertemperaturen der E-Bike-Komponenten. Schützen Sie den elektrischen Antrieb, das Display und den Akku vor extremen Temperaturen (z.B. vor starker Sonneneinstrahlung ohne ausreichende Belüftung) und Reflexionen von Sonneneinstrahlung durch energiesparendes Glas. Die Komponenten (insbesondere der Akku) können durch extreme Temperaturen beschädigt werden. ● Vermeiden Sie eine Ansammlung von Schnee und Eis zwischen den Schutzblechen und Reifen sowie um den Riemenantrieb. Risiko eines Riemenrisses. ● Gefahr für Einklemmen. Gefahr für Schnitte. Gefahr für Quetschungen. Mögliches Risiko für schwere Verletzungen. Lassen Sie Kinder nicht mit dem Fahrrad oder Teilen des Fahrrads spielen. Achten Sie besonders auf drehende Räder und die Bremsscheiben. ● Bei der Verwendung des Bordcomputers mit Bluetooth® und/ oder WiFi kann eine Störung anderer Geräteund Anlagen, Flugzeuge und medizinischer Geräte (z.B. Herzschrittmacher, Hörgeräte) auftreten. Ebenfalls kann eine Schädigung von Menschen und Tieren in unmittelbarer Umgebung nicht ganz ausgeschlossen werden. Verwenden Sie den Bordcomputer mit Bluetooth® nicht in der Nähe von medizinischen Geräten, Tankstellen, chemischen Anlagen, Gebieten mit Explosionsgefahr und in Sprenggebieten. Verwenden Sie den Bordcomputer mit Bluetooth® nicht in Flugzeugen. Vermeiden Sie den Betrieb über einen längeren Zeitraum in direkter Körpernähe. ● Lassen Sie sich nicht von der Anzeige des Bordcomputers ablenken. Wenn Sie sich nicht ausschließlich auf den Verkehr konzentrieren, riskieren Sie, in einen Unfall verwickelt zu werden. Wenn Sie über den Wechsel des Unterstützungslevels hinaus Eingaben in Ihren Bordcomputer machen wollen, halten Sie an und geben Sie die entsprechenden Daten ein.173Bedienungsanleitung

Abbildung 5 : Tipps zur Anpassung des Fahrrads 4 Vor der Inbetriebnahme Bei der Lieferung Ihres Fahrrads wird der Akku teilweise geladen geliefert. Um die volle Akkukapazität zu gewährleisten, sollten Sie den Akku vor der ersten Verwendung im Ladegerät vollständig aufl aden. Zum Laden des Akkus beachten Sie bitte Abschnitt 7 . 2 . Vor der ersten Fahrt muss Ihr Fahrrad optimal eingestellt sein. In diesem Kapitel erklären wir, wie dies geschieht. 4 . 1 Anpassung des Fahrrads Passen Sie Sattelhöhe und Lenkerposition nach Ihren persönlichen Wünschen an, um Ihr neues Fahrrad optimal zu fahren. Tipps für eine optimale Einstellung (siehe Abbildung 5 ): ● Stellen Sie den Lenker nicht zu tief oder zu weit weg ein. Wenn Sie sich zu sehr nach vorne lehnen, wird dies Ihren unteren Rücken und Ihre Handgelenke belasten. ● Bei der Einstellung der Sattelhöhe sollten Ihre Füße (nicht nur die Zehen) den Boden berühren, während Sie auf dem Sattel sitzen. ● Wenn Sie Ihren Fuß auf das Pedal an der tiefsten Stelle stellen, sollte Ihr Knie leicht gebeugt sein. Es ist üblich, dass ein Urban Arrow-Fahrrad von mehr als einem Fahrer benutzt wird. In diesem Fall ist die Einstellung der Sattelstützenhöhe auf die richtige Höhe wichtiger als die Einstellung der Lenkerhöhe. Tipp Bitte wenden Sie sich an Ihren Urban Arrow-Händler, um eine professionelle Fahrradeinstellung zu erhalten.174 Urban Arrow Shorty Kann sich die Sattelstütze bei geschlossenem Hebel in der Klemme drehen oder können Sie den Schnellspanner der Sattelstütze nicht schließen? In diesen Fällen muss die Klemmkraft angepasst werden. Stellen Sie die Klemmkraft wie folgt ein: 1 . Öffnen Sie den Schnellspanner der Sattelstütze 45 . 2 . Einstellen der Klemmkraft: a . Drehen Sie die Stellschraube gegenüber dem Hebel ein paar Umdrehungen im Uhrzeigersinn, um die Klemme enger zu machen. b . Drehen Sie die Stellschraube gegenüber dem Hebel ein paar Umdrehungen gegen den Uhrzeigersinn, um die Klemme lockerer zu machen. 3 . Schließen Sie den Schnellspanner der Sattelstütze vollständig, indem Sie ihn gegen die Sattelstützenklemme drücken. Abbildung 6 : Öffnen des Schnellspanners der Sattelstütze 4 . 1 . 1 Einstellen der Sattelhöhe Die Höhe des Sattels wird wie folgt eingestellt: 1 . Öffnen Sie den Schnellspanner der Sattelstütze 45 an der Sattelstützenklemme. Die Sattelstütze sitzt nun lose im Rahmen (siehe Abbildung 6 ).

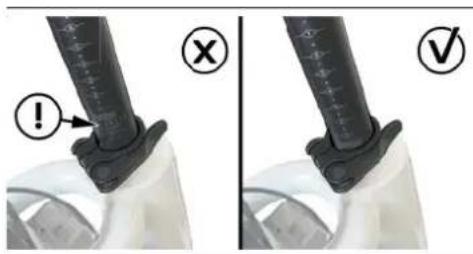

Die Sattelstützenklemme sollte an ihrem Platz bleiben. Sie braucht nicht vom Rahmen geschoben oder ganz abgenommen zu werden. 2 . Stellen Sie den Sattel auf die gewünschte Höhe ein. Beachten Sie bitte die folgenden Punkte:

Falls Sie eine gefederte Sattelstütze haben: Die Markierung auf der Sattelstütze (eine Linie mit vertikalen Streifen) sollte niemals sichtbar sein. Wenn Sie die Sattelstütze über die minimale Einsetzmarke hinaus montieren, kann die Sattelstütze während der Fahrt abbrechen, was zum Verlust der Kontrolle über das Fahrrad führen kann. 3 . Schließen Sie den Schnellspanner der Sattelstütze vollständig, indem Sie ihn gegen die Sattelstützenklemme drücken (siehe Abbildung 8 ).175Bedienungsanleitung

Der Winkel des Vorbaus wird wie folgt eingestellt: 1 . Drehen Sie die zwei Vorbau-Schrauben einige Umdrehungen gegen den Uhrzeigersinn, um sie zu lösen (siehe Abbildung 9 A). Es ist nicht nötig, die Schraube weiter zu drehen.

Verwenden Sie einen 5mm Inbusschlüssel. 2 . Stellen Sie den Winkel des Vorbaus 77 auf die benötigte Einstellung. 3 . Drehen Sie die Schrauben im Uhrzeigersinn, um sie anzuziehen. Der Winkel des Lenkers wird wie folgt eingestellt: 1 . Drehen Sie die 4 Lenkerschrauben 39 einige Umdrehungen gegen den Uhrzeigersinn, um sie zu lösen (siehe Abbildung 9 B). Es ist nicht nötig, die Schraube weiter zu drehen.

Verwenden Sie einen 4mm Inbusschlüssel.

Es könnte sein, dass Sie eine Version haben, die nur 2 Lenkerschrauben hat. Verwenden Sie in diesem Fall einen 5mm Inbusschlüssel. 2 . Stellen Sie den Winkel des Lenkers auf die benötigte Einstellung. Abbildung 7 : Gefederte Sattelstütze - Min. Einsatzmarke der Sattelstütze Abbildung 8 : Schließen des Schnellspanners der Sattelstütze 4 . 1 . 2 Lenker-/Vorbaueinstellung Die Lenkerposition kann nach Ihren persönlichen Wünschen eingestellt werden. Durch die Einstellung des Vorbauwinkels ändern sich die Lenkerhöhe und der Abstand zwischen Fahrer und Lenker.176 Urban Arrow Shorty Bremshebel optisch hinter den Griffen verschwinden (siehe Abbildung 12 ).

Prüfen Sie immer den Winkel des Bremshebels, nachdem Sie den Vorbauwinkel geändert haben. Ändern Sie bei Bedarf den Winkel der Griffe. Bei einer falschen Position der Bremshebel wird es schwieriger, Kraft auszuüben, was zu einer verminderten Bremsleistung führen kann. Tipp Sollten Sie das Gefühl haben, dass Sie durch einen geänderten Vorbauwinkel keine gute Passform des Fahrrads erreichen, müssen Sie möglicherweise einen anderen Vorbau und/oder Lenker anbauen. Bitte wenden Sie sich an Ihren Urban Arrow-Händler, um weitere Informationen zu erhalten. Tipp Wenn Sie sich nicht sicher sind, wie Sie den Vorbau anpassen sollen oder Ratschläge für die Fahrradeinstellung benötigen, wenden Sie sich bitte an Ihren Urban Arrow-Händler. Abbildung 9 A: Drehen der Vorbauwinkelschrauben

Wenn ein Bereich auf der Seite des Vorbaus angegeben ist: Bleiben Sie beim Einstellen immer innerhalb des Bereichs, der auf der Seite des Vorbaus angegeben ist (siehe Abbil- dung 11 ). Wenn Sie den Vorbau in eine Position ausserhalb dieses Bereichs einstellen, kann er während der Fahrt brechen. Dies kann zum Verlust der Kontrolle über das Fahr- rad führen. 3 . Drehen Sie die Schraube im Uhrzeigersinn, um sie anzuziehen. Tipp Verwenden Sie eine Hand, um ein Ende des Lenkers zu halten und damit den Lenker in die gewünschte Position zu bewegen. Ziehen Sie die Schraube mit der anderen Hand an.

Die Schraube sollte mit dem richtigen Drehmoment angezogen werden. Ein zu starkes Anziehen kann dazu führen, dass die Schraube bricht. Ein nicht ausreichendes Anziehen der Schraube kann zum Verrutschen von Vorbau und Stangen führen (sie könnten sich beispielsweise bewegen, wenn Sie über eine Bodenwelle fahren). Ein erfahrener Heimwerker sollte in der Lage sein, von Hand das richtige Drehmoment zu beurteilen. Die richtigen Drehmomentwerte fi nden Sie im Anhang A. 4 . Setzen Sie sich auf den Sattel und schauen Sie nach vorne. Drehen Sie die Griffe 111 , um den Winkel der Bremshebel 76 und 79 zu optimieren. Der Winkel der Bremshebel ist richtig eingestellt, wenn die177Bedienungsanleitung

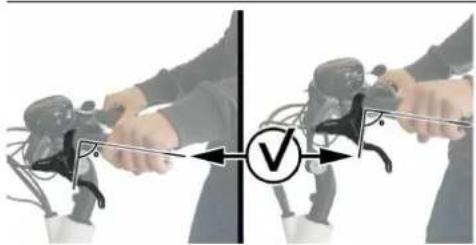

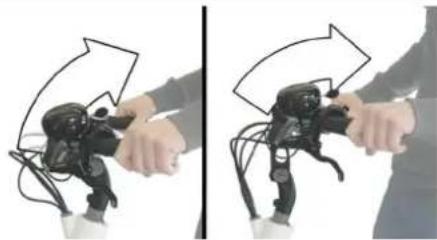

Abbildung 12 : Korrigieren Sie den Bremshebelwinkel für die verschiedenen Vorbaupositionen. 4 . 2 Einrichten der Leuchten Das Rücklicht ist in der richtigen Position fi xiert und braucht nicht eingestellt zu werden. Für eine optimale Sicht sollte das vordere Licht richtig eingestellt sein (siehe Abbildung 13 ). Es kann nach oben und unten geneigt werden. So kann der Lichtstrahl näher beim Fahrrad oder weiter vom Fahrrad entfernt projiziert werden. Im Idealfall sollte der Strahl so weit weg vom Fahrrad ausgerichtet sein, dass man ihn noch am Boden sieht.

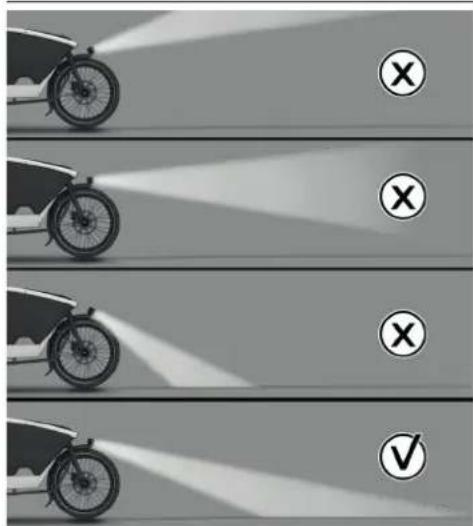

Richten Sie das Vorderlicht niemals so aus, dass der Strahl nach oben leuchtet. Das kann dazu führen, dass entgegenkommende Verkehrsteilnehmer geblendet werden und dadurch die Kontrolle über das Fahrzeug verlieren und einen Unfall verursachen könnten. Abbildung 9 B: Drehen der Lenkerwinkelschrauben Abbildung 10 : Einstellen von Vorbau- und Lenkerwinkel Abbildung 11 : Bleiben Sie innerhalb des Bereichs, der auf der Seite des Vorbaus angegeben ist.178 Urban Arrow Shorty

4.3.1 Konfiguration des Purion-Displays

Auf dem Purion-Display können die Werte in Kilometern oder in Meilen angezeigt werden. Zwischen Kilometern und Meilen (und umgekehrt) wird wie folgt umgeschaltet:

1. Halten Sie die „-“-Taste 94 gedrückt.

2. Drücken Sie die Ein/Aus-Taste 115 weniger als 1 Sekunde. Die

Einstellung wurde nun geändert. Die Versionen der Subsysteme können auf dem Purion-Display angezeigt werden. Die Versionen der Subsysteme werden wie folgt angezeigt:

1. Drücken Sie die Ein/Aus-Taste 115, um das System

2. Drücken Sie gleichzeitig die „+“-Taste 95 und die „-“-Taste 94.

Halten Sie die Tasten gedrückt, während Sie den nächsten Schritt ausführen.

3. Drücken Sie die Ein/Aus-Taste weniger als 1 Sekunde. Nun

werden die Versionen der Subsysteme angezeigt.

4.3.2 Konfiguration des Kiox-Displays

Die folgenden Systemeinstellungen können im Menü Sys settings auf dem Kiox-Display geändert werden: Systemeinstellungen Erklärung Helligkeit Die Helligkeit kann in 10%-Schritten von 0-100% eingestellt werden. Wenn die Option Automatic ausgewählt ist, wird die Helligkeit automatisch an das Umgebungslicht angepasst. Abbildung 13 : Strahlwinkel des Vorderlichts

4.3 Konfiguration des Displays

Je nach Art des Displays an Ihrem Fahrrad gibt es verschiedene Konfigurationsmöglichkeiten. In diesem Abschnitt werden die Konfigurationen des Kiox- und des Purion-Displays erläutert.179Bedienungsanleitung

Die folgenden nicht veränderbaren Systemeinstellungen sind im Menü My eBike auf dem Kiox-Display verfügbar: Systemeinstellungen Erklärung Nächste Wartung Zeigt die Entfernung an, nach der Ihr E-Bike die nächste Wartung benötigt. Komponenten Die Seriennummer, Teilenummer und Softwareversion (falls zutreffend) des Bosch E-Bike-Akkus, Motors und Displays. Auswahl von Systemeinstellungen in Sys. settings oder My eBike

Um Systemeinstellungen auszuwählen, muss das Display in die Halterung 42 eingesetzt sein. Die Systemeinstellungen können ausgewählt werden, wenn das E-Bike stillsteht. Während der Fahrt können Sie keine Einstellungen auswählen.

1. Drücken Sie die EIN/AUS-Taste 74 auf dem Display. Die

Startseite wird angezeigt.

2. Drücken Sie die < Taste 87 auf der Bedieneinheit. Die

Statusseite wird angezeigt.

3. Drücken Sie die Auswahltaste 86. Das Menü Einstellungen

4. Drücken Sie die + Taste 89 oder – Taste 85 bis Sys. Settings

oder My eBike ausgewählt ist.

5. Drücken Sie die Auswahltaste 86, um Ihre Auswahl zu

bestätigen. Systemeinstellungen Erklärung Zeit Hier kann die aktuelle Uhrzeit eingestellt werden. Datum [TT.MMM.JJJJ] Hier kann das aktuelle Datum eingestellt werden. Zeitzone Hier kann die aktuelle Zeitzone eingestellt werden. 24h Format (24h Zeitformat) Dieses Zeitformat kann ein- oder ausgeschaltet werden. Brgh backg. (Heller Hintergrund) Der helle Hintergrund kann ein- oder ausgeschaltet werden. Imp.units (Imperiale Einheiten) Wenn diese Option eingeschaltet ist, werden imperiale Masse verwendet (z.B. Meilen statt Kilometer). Sprache Hier kann die gewünschte Sprache für die Oberfläche aus 9 Optionen ausgewählt werden. Werkseinstellungen Mit diesem Menüpunkt können Sie das Display auf die Werkseinstellungen zurücksetzen. Die folgenden Systemeinstellungen können im Menü My eBike auf dem Kiox-Display geändert werden: Systemeinstellungen Erklärung Radumfang Der Wert des Radumfangs kann hier eingestellt oder zurückgesetzt werden.180 Urban Arrow Shorty 5 Vorbereitung der Fahrt

5.1 Sammeln erster Erfahrungen

Es wird empfohlen, die ersten Erfahrungen mit dem E-Bike abseits stark befahrener Straßen zu sammeln. Testen Sie die Reichweite Ihres E-Bikes unter verschiedenen Bedingungen, bevor Sie längere und anspruchsvollere Fahrten planen. Probieren Sie auch die verschiedenen Unterstützungsgrade aus und nehmen Sie sich etwas Zeit, um die Getriebefunktionen zu verstehen.

Für die erste Nutzung des E-Bikes wird empfohlen, in einem niedrigen Gang und mit dem Unterstützungsgrad ECO oder TOUR zu starten. Die Motorleistung ist abhängig von der Tretleistung und den Einstellungen des Unterstützungsgrads auf dem Display. Allgemein gilt: ● Weniger Tretkraft bedeutet weniger Unterstützung bzw. einen geringeren Unterstützungsgrad. ● Erhöhte Tretkraft bedeutet mehr Unterstützung bzw. einen höheren Unterstützungsgrad. Sobald Sie sich sicher fühlen, können Sie mit dem E-Bike wie mit jedem anderen Fahrrad am Straßenverkehr teilnehmen.

6. Wählen Sie die gewünschte Systemeinstellung mit der + Taste

89 oder – Taste 85 und drücken Sie die Auswahltaste 86, um Ihre Auswahl zu bestätigen.

7. Wählen Sie die gewünschte Einstellung mit der + Taste 89

oder – Taste 85 und drücken Sie die Auswahltaste 86, um Ihre Auswahl zu bestätigen.

8. Drücken Sie die < Taste 87, um zum vorherigen Menü

4.3.3 Das Kiox-Display und die Bosch e-bike Connect App

Die Bosch e-bike Connect App zeigt Ihre E-Bike-Fahrten im Detail an und Sie können z.B. ein Ziel eingeben und es auf Ihr Kiox-Display übertragen lassen. Die App ist im App Store oder im Google Play Store erhältlich. Um die Connect App nutzen zu können, müssen Sie eine Benutzer-ID erstellen. Eine der Premium-Funktionen der Connect App ist die Funktion „Sperren“. Dies ist eine Ergänzung zu einem mechanischen Schloss. Sie deaktiviert die Motorunterstützung, wenn das Display aus der Halterung genommen wird. Ihr E-Bike wird automatisch entriegelt, wenn Sie dasselbe Display wieder in die Halterung einsetzen. Weitere Informationen zur Bosch e-bike Connect App finden Sie unter www.ebike-connect.com181Bedienungsanleitung

● Streckenprofil (Steigungen) und Straßen- oder Wegbeschaffenheit (Straßen- oder Wegeoberfläche), ● Gegenwind und Umgebungstemperatur, ● Gewicht des E-Bikes, des Fahrers und der Ausrüstung bzw. des Gepäcks. Aus diesem Grund kann die Reichweite vor und während einer Fahrt nicht genau vorhergesagt werden. Allgemeine Regeln: ● Für die gleiche Motorleistung des elektrischen Antriebs: Je weniger Kraft Sie aufbringen müssen, um eine bestimmte Geschwindigkeit zu erreichen (z.B. durch optimale Nutzung der Gänge), desto weniger Energie verbraucht der elektrische Antrieb und desto größer ist die Reichweite Ihres E-Bike-Akkus. ● Je höher der Unterstützungsgrad unter ansonsten gleichen Bedingungen ist, desto geringer ist die Reichweite.

5.3 Sicherheitsprüfung vor jeder Fahrt

Um sicherzustellen, dass Ihr Fahrrad sicher fährt, prüfen Sie bitte vor jeder Fahrt die folgenden Sicherheitspunkte (siehe Abbildung 14). Dies sind Schnellprüfungen zur Vermeidung von mechanischen Fehlfunktionen. Verwenden Sie das Fahrrad nicht, wenn Ihr Fahrrad bei einer der Prüfungen versagt und Sie das Problem gemäß den Anweisungen in diesem Handbuch nicht lösen können. Wenden Sie sich an Ihren Urban Arrow-Händler, um das Problem zu besprechen.

Wenn Sie mit Ihrem Fahrrad gegen einen Gegenstand fahren, kann dies zu Beschädigungen der Vorderradgabel und des Vorderrads führen. Seien Sie immer vorsichtig, wenn Sie gegen und über Bordsteine fahren. Passen Sie Ihre Geschwindigkeit an.

Wenn Sie mit dem Fahrrad über ein Objekt fahren, kann das Objekt die Lenkwelle berühren und diese beschädigen. Seien Sie immer vorsichtig, wenn Sie über Bordsteine oder andere Objekte fahren und bedenken Sie immer den relativ geringen Abstand zwischen Boden und dem unteren Ende der Lenkwelle.

Seien Sie vorsichtig, wenn Sie die Scheibenbremsen nach starker Beanspruchung berühren. Sie können sehr heiß werden.

Es wird empfohlen, dass der Fahrer einen Fahrradhelm trägt.

5.2 Einflüsse auf die Reichweite

Die Reichweite hängt von vielen Faktoren ab, wie beispielsweise: ● Unterstützungsgrad, ● Betätigen der Gangschaltung, ● Fahrradreifen und Reifendruck, ● Modell, Alter und Zustand des E-Bike-Akkus,182 Urban Arrow Shorty 8 . Prüfen Sie, dass Vorbau 77 , Lenker 79 und Griffe 111 nicht rutschen oder sich lösen. 9 . Prüfen Sie die Verbindungsbolzen des Hauptrahmens 15 auf festen Sitz. 10 . Prüfen Sie die vorderen 25 und hinteren Leuchten 6 auf ihre korrekte Funktion. 11 . Prüfen Sie die Schlossgummis 7 auf Verschleiß und/oder Risse. Transportieren von Gepäck Vergewissern Sie sich, dass Ihr Gepäck richtig gesichert ist, damit es sich während der Fahrt nicht bewegen kann. 5 . 4 Reifen Pumpen Sie Ihre Reifen mit dem richtigen Druck auf: ● Vorderreifen 2,4-3,5 bar ● Hinterreifen 3-4 bar Tipp Fragen Sie Ihren Urban Arrow-Händler nach einer Pumpe, die für die Schrader-Ventile Ihres Fahrrads geeignet ist. 5 . 5 Überprüfen der Akkukapazität des E-Bikes Es gibt zwei Möglichkeiten, den Ladezustand des E-Bike-Akkus zu prüfen: ● Am Akku ● Auf dem Display

Wenn der E-Bike-Akku leer ist, kann das E-Bike wie ein normales Fahrrad ohne Unterstützung gefahren werden.

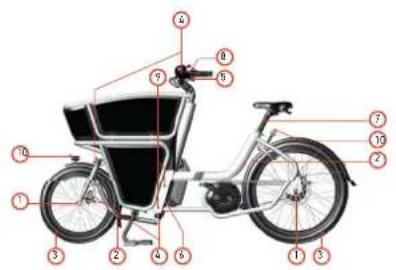

Abbildung 14 : Schnelle Sicherheitsprüfung 1 . Prüfen Sie die Achsmuttern 23 und die Ausfallendschrauben 9 auf festen Sitz. 2 . Prüfen Sie, dass die Reifen nicht an den Schutzblechen 8 , am Rahmen oder am Schloss 7 schleifen. 3 . Prüfen Sie das Füllvolumen der Reifen (siehe Abschnitt 5 . 4 für Informationen zum richtigen Reifendruck). 4 . Prüfen Sie, dass das Gestänge zwischen Lenker 78 und der Gabel 22 spielfrei ist und dass sich das Gestänge direkt und gleichmäßig dreht. 5 . Prüfen Sie die Bremsen 76 und 79 auf ihre korrekte Funktion. 6 . Stellen Sie sicher, dass der Ständer 17 nach oben klappt und seine Position beibehält (siehe Abschnitt 5 . 7 . 1 für Informationen zur richtigen Position des Ständers und wie man eine fehlerhafte Position korrigiert). 7 . Prüfen Sie, dass die Sattelstütze 44 nicht in den Rahmen rutscht und stellen Sie sicher, dass die Sattelstützenklemme 47 angezogen ist.183Bedienungsanleitung

Die Überprüfung der Ladezustände des E-Bike-Akkus auf dem Kiox- Display wird wie folgt durchgeführt: 1 . Drücken Sie die EIN/AUS-Taste 74 auf dem Kiox-Display. 2 . Überprüfen Sie die Ladekontrollanzeige 52 auf dem Kiox-Display. Farbe der Anzeige Erklärung Weiss Der E-Bike-Akku ist über 30% geladen Gelb Der E-Bike-Akku ist zwischen 15% und 30% geladen Rot Der E-Bike-Akku ist zwischen 0% und 15% geladen Rot + ! Die Unterstützungskapazität des Antriebs ist aufgebraucht und die Unterstützung wird abgeschaltet. Die verbleibende Kapazität wird für die Beleuchtung und den Bordcomputer genutzt.

Wenn der E-Bike-Akku aufgeladen wird, wird eine entsprechende Meldung angezeigt.

Wenn das Display aus der Halterung genommen wird, wird der zuletzt angezeigte Ladestand des Akkus gespeichert. Die Ladezustände des E-Bike-Akkus werden wie folgt geprüft: 1 . Drücken Sie die Ein/Aus-Taste 53 an der Batterie. 2 . Prüfen Sie die fünf grünen LEDs der Ladekontrollanzeige 52 am Akku. Jede LED steht für ca. 20% Kapazität. Bei vollständig geladenem Akku leuchten alle fünf LEDs auf.

Bei einer Kapazität des Akkus unter 5% erlöschen alle LEDs der Ladekontrollanzeige. Jeder Balken des Akkusymbols entspricht einer Kapazität von ca. 20% (siehe Abbildung 15 ). Der E-Bike-Akkupack ist vollständig geladen. Der E-Bike-Akkupack sollte aufgeladen werden. Die LEDs der Ladekontrollanzeige am Akkupack erlöschen. Die Unterstützungskapazität des Antriebs ist aufgebraucht und die Unterstützung wird nach und nach abgeschaltet. Die verbleibende Kapazität wird für Beleuchtung und Bordcomputer bereitgestellt. Die Ladekontrollanzeige blinkt. Die Kapazität des E-Bike-Akkupacks reicht für ca. zwei Stunden Beleuchtung. Abbildung 15 : Ladebedingungen184 Urban Arrow Shorty

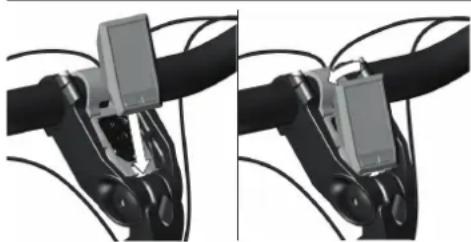

5.6.1 Einsetzen, Herausnehmen, Sichern und Laden des

Kiox-Displays Das Einsetzen des Kiox-Displays wird wie folgt durchgeführt:

1. Setzen Sie den unteren Teil des Display in die

Magnethalterung 43 (siehe Abbildung 16)

2. Kippen Sie den oberen Teil des Displays in Richtung der

Magnethalterung, bis das Display fest in der Halterung sitzt. Abbildung 16 : Einsetzen des Displays Das Entfernen des Kiox-Displays von Ihrem Fahrrad wird wie folgt durchgeführt:

1. Halten Sie das Display oben fest und ziehen Sie es zu sich in,

bis es sich aus der Magnethalterung 43 löst.

Wenn das Display aus der Halterung genommen wird, bleiben alle Werte für die Funktionen gespeichert und können weiter durchgeblättert werden.

5.6 Aktivierung Ihres E-Bikes

Die Aktivierung (Ein- und Ausschalten) Ihres E-Bikes ist nur möglich, wenn die folgenden Voraussetzungen erfüllt sind: ● Das Display ist ordnungsgemäss in die Halterung eingesetzt (im Falle eines Kiox-Displays). ● Ein geladener E-Bike-Akku ist in die Akkuhalterung eingesetzt. ● Der Geschwindigkeitssensor ist richtig angeschlossen.

Es gibt keine bestimmte Reihenfolge beim Einsetzen von Display und Akku. In den folgenden Abschnitten erklären wir Ihnen, wie Sie folgende Handlungen vornehmen: ● Einsetzen, Herausnehmen, Sichern und Laden des Kiox-Displays ● Einsetzen und Entfernen des E-Bike-Akkus in die bzw. aus der Akkuhalterung ● Ein- und Ausschalten des E-Bikes

Sollte der Geschwindigkeitssensor nicht richtig angeschlossen sein, so wird auf Ihrem Display „Error 503“ angezeigt. Sie können weiterhin fahren, aber es erfolgt keine Tretunterstützung, da der elektrische Antrieb während des Betriebs in diesem Fehlermodus automatisch abgeschaltet ist. Beachten Sie Absatz 8.2 für weitere Informationen zur Prüfung des Geschwindigkeitssensors.185Bedienungsanleitung

Das Laden des internen Akkus des Kiox-Displays wird wie folgt durchgeführt:

1. Setzen Sie den E-Bike-Akku 54 in die Akkuladestation ein

(siehe Abschnitt 5.6.2).

2. Setzen Sie das Display in die Halterung 42.

3. Drücken Sie die Ein/Aus-Taste 53 des E-Bike-Akkus, um den

E-Bike-Akku einzuschalten. Tipp Sie können das Display auch über den USB-Anschluss 72 laden (siehe Abschnitt 5.9).

4. Drücken Sie die Ein/Aus-Taste 74 am Display, um das Display

einzuschalten. Der interne Akku des Displays wird aufgeladen. Tipp Wird ca. 10 Minuten lang keine Leistung aus dem E-Bike bezogen und für ca. 10 Minuten keine Taste auf dem Display gedrückt, so schaltet sich das E-Bike und damit auch der E-Bike-Akku automatisch ab, um Energie zu sparen. Das Display wird nicht geladen, wenn der E-Bike-Akku ausgeschaltet ist.

Um die Lebensdauer des Akkus des Bordcomputers zu verlängern, sollte er alle drei Monate für eine Stunde aufgeladen werden.

Wenn der interne Akku des Kiox-Displays nicht wieder aufgeladen wird, bleiben Datum und Uhrzeit bis zu 6 Monate lang gespeichert. Beim erneuten Einschalten des Displays werden Datum und Uhrzeit zurückgesetzt, wenn eine Bluetooth®-Verbindung zur Connect App eingerichtet wurde und das Smartphone den aktuellen Standort erfolgreich per GPS ermittelt hat (siehe Abschnitt 4.3.2 für weitere Informationen zur Connect App). Um das Kiox-Display gegen Entfernen zu sichern, gehen Sie wie folgt vor:

Sie benötigen eine Sicherungsschraube (M3-Schraube, 6mm lang) und einen Ph-0-Schraubendreher.

1. Setzen Sie das Display in den Displayhalter 42.

2. Drehen Sie den Displayhalter nach vorne, bis Sie den unteren

Teil der Halterung leicht erreichen können.

3. Schrauben Sie die Sicherungsschraube in das Gewinde in 42.

4. Drehen Sie den Displayhalter wieder in die ursprüngliche

Position zurück. Es gibt zwei Möglichkeiten, das Display mit Strom zu versorgen:

1. Stromversorgung durch den Akku des E-Bikes:

Befindet sich die Anzeige in der Halterung 42, wird ein ausreichend geladener Akku in das E-Bike eingesetzt und das E-Bike eingeschaltet, so wird der Bordcomputer vom Akku des E-Bikes versorgt.

2. Stromversorgung durch den internen Akku des Displays:

Wird das Display aus der Halterung 42 entfernt, so wird Energie über einen internen Akku zugeführt.

Wenn die Akkuladung des Displays gering wird, erscheint eine Warnmeldung auf dem Display.186 Urban Arrow Shorty

5.6.2 Einsetzen und Entfernen des E-Bike-Akkus in die bzw. aus der

Akkuhalterung Der E-Bike-Akku wird wie folgt eingesetzt:

1. Drücken Sie die Ein/Aus-Taste 53 des E-Bike-Akkus, um den

E-Bike-Akku 54 auszuschalten.

Zwischen den Anschlüssen Ihres Akkus und der Halterung können Funken entstehen, falls Sie den Akku nicht ausschalten. Diese Funken können zu Verletzungen führen.

2. Vergewissern Sie sich, dass der obere und untere Akkuhalter

59 und 51 sauber sind (frei von Schmutz oder Ablagerungen).

3. Stecken Sie den Schlüssel in das Akkuschloss 58.

Für das Akkuschloss wird der gleiche Schlüssel wie für das Rahmenschloss 50 verwendet.

4. Entriegeln Sie das Akkuschloss, indem Sie den Schlüssel

gegen den Uhrzeigersinn drehen.

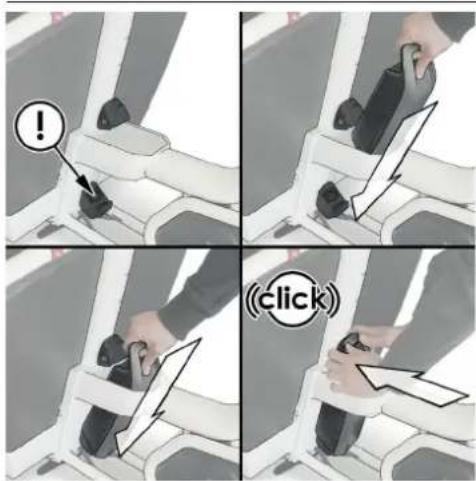

5. Legen Sie den Akku mit den Kontakten auf die untere

Halterung am E-Bike (siehe Abbildung 17).

6. Kippen Sie den Akku in den oberen Teil der Akkuhalterung,

bis er einrastet. Der Akku ist nun verriegelt. In Abbildung 18 und 19 sehen Sie einen ordnungsgemäß und einen falsch eingesetzten Akku.

Sie hören ein Klicken, wenn der Akku richtig eingesetzt ist.

7. Prüfen Sie den Akku auf festen Sitz. Er sollte nur sehr wenig

8. Entfernen Sie den Schlüssel aus dem Akkuschloss.

Das Entfernen des Schlüssels verhindert, dass der E-Bike- Akku von Unbefugten entfernt wird, wenn das E-Bike abgestellt ist. Abbildung 17 : Einsetzen des Akkus in die Akkuhalterung187Bedienungsanleitung

Der E-Bike-Akku wird wie folgt entfernt:

1. Drücken Sie die Ein/Aus-Taste 53 des E-Bike-Akkus, um den

Akku 54 auszuschalten.

2. Stecken Sie den Schlüssel in das Akkuschloss 58.

Tipp Für das Akkuschloss wird der gleiche Schlüssel wie für das Rahmenschloss verwendet.

3. Entriegeln Sie das Akkuschloss, indem Sie den Schlüssel

gegen den Uhrzeigersinn drehen (siehe Abbildung 20).

Der Verriegelungsmechanismus drückt den Akku aus der Halterung, so dass der Akku leichter zu entnehmen ist.

4. Kippen Sie den Akku aus dem oberen Teil des Akkuhalters 59.

5. Ziehen Sie den Akku aus dem unteren Teil des Akkuhalters

Tipp Beachten Sie, dass der Schlüssel des Akkuschlosses auch zum Entriegeln des Fahrradschlosses verwendet wird. Wir empfehlen Ihnen, den Schlüssel niemals im Akkuschloss zurückzulassen, um einen Diebstahl des E-Bikes zu verhindern. Abbildung 20 : Entsperren des E-Bikes Abbildung 18 : Klickgeräusch signalisiert ordnungsgemäß eingesetzten Akku Abbildung 19 : Fehlerhaft eingesetzter Akku188 Urban Arrow Shorty Es gibt mehrere Möglichkeiten, das E-Bike auszuschalten: ● Schalten Sie das Display durch Drücken der EIN/AUS-Taste 115 auf dem Purion-Display oder der EIN/AUS-Taste 74 auf dem Kiox-Display aus. ● Schalten Sie den E-Bike-Akku aus (siehe Abschnitt 5.6.3). ● Entfernen Sie das Display aus seiner Halterung (im Falle eines Kiox-Displays) (siehe Abschnitt 5.6.1).

Wird ca. 10 Minuten lang keine Leistung aus dem E-Bike bezogen (z.B. weil sich das E-Bike nicht bewegt) und für ca. 10 Minuten keine Taste auf dem Display gedrückt, so schaltet sich das E-Bike und damit auch der E-Bike-Akku automatisch ab, um Energie zu sparen.

Das E-Bike kann jederzeit durch Ausschalten des E-Bikes auch wie ein normales Fahrrad ohne Unterstützung gefahren werden. Beachten Sie bitte, dass die Lichter beim Ausschalten des E-Bikes nicht funktionieren. Stellen Sie die Unterstützungsstufe auf OFF, wenn Sie ohne Unterstützung fahren möchten, aber die Beleuchtung weiterhin funktionieren soll.

Nehmen Sie Ihren Akku immer aus dem Rahmen, wenn Sie das Fahrrad für längere Zeit oder in risikoreichen Gegenden abstellen. Es ist ein teures Ersatzteil und es besteht immer die Möglichkeit, dass er gestohlen wird.

5.6.3 Ein- und Ausschalten des E-Bikes

Es gibt mehrere Möglichkeiten, das E-Bike einzuschalten:

1. Wenn das Display noch nicht in die Halterung eingesetzt ist

(im Falle eines Kiox-Displays): a. Schalten Sie das Display ein und setzen Sie es in die Halterung. Das E-Bike schaltet sich automatisch ein. b. Setzen Sie das Display in die Halterung ein. Schalten Sie das Display ein.

2. Wenn das Display bereits in der Halterung ist:

a. Schalten Sie den E-Bike-Akku ein (siehe Abschnitt 5.6.3). b. Schalten Sie das Display ein.

Dies erfolgt unter der Voraussetzung, dass ein geladener E-Bike-Akku in die Akkuhalterung eingesetzt und der Geschwindigkeitssensor ordnungsgemäß angeschlossen ist.

Wird das E-Bike richtig eingeschaltet, so wird „m/h“ oder „km/h“ auf dem Bildschirm des Purion-Displays angezeigt.189Bedienungsanleitung

3. Halten Sie die Griffe 111 ‒ eine Hand auf jedem Griff (siehe

Schritt 1 in Abbildung 21) ‒ und drücken Sie das Ende des Ständers 17 mit Ihrem Fuß nach unten (siehe Schritt 2 in Abbildung 21). Ziehen Sie das Fahrrad gleichzeitig mit einer Hand auf jedem Griff nach hinten (siehe Schritt 3 in Abbildung 21).

Stellen Sie Ihr Fahrrad auf Neigungen niemals so ab, dass die Vorderseite nach unten zeigt (auch nicht bei kleinen Gefällen). Der Ständer könnte durch das Gewicht des Fahrrads allein oder durch einen kleinen Stoß nachgeben und Ihr Fahrrad umfallen.

Ziehen Sie das Fahrrad niemals nach hinten, um es vom Ständer zu bewegen. Dadurch bewegt sich der Ständer in die falsche Richtung, was den Ständermechanismus beschädigen kann.

Das E-Bike muss nicht ausgeschaltet werden, bevor es auf den Ständer gestellt wird.

Lassen Sie Kiox-Display oder Akku niemals am E-Bike, wenn Sie das E-Bike abstellen, um einen Diebstahl des Displays und/oder des Akkus zu verhindern.

Nehmen Sie Rücksicht auf die Umgebung, wenn Sie Ihr Fahrrad abstellen. Blockieren Sie nicht die Straße oder den Bürgersteig. Schließen Sie Ihr Fahrrad nicht an Fahrräder an, die nicht Ihnen gehören.

5.6.4 Ein- und Ausschalten des E-Bike-Akkus

Der E-Bike-Akku wird wie folgt eingeschaltet:

1. Drücken Sie die Ein/Aus-Taste 53 des Akkus 54.

Die LEDs der Anzeige 52 leuchten auf und zeigen gleichzeitig den Ladezustand an. Der Akku wird wie folgt ausgeschaltet:

1. Drücken Sie die Ein/Aus-Taste 53 des Akkus 54.

Die LEDs der Anzeige 52 erlöschen. Damit wird auch das E-Bike ausgeschaltet.

Bei einer Kapazität des E-Bike-Akkus unter 5% leuchtet keine LED der Ladekontrollanzeige 52 auf. Sie ist auf dem Display nur sichtbar, wenn das E-Bike eingeschaltet ist.

Wird ca. 10 Minuten lang keine Leistung aus dem E-Bike- Antrieb bezogen (z.B. weil sich das E-Bike nicht bewegt) und keine Taste auf dem Display oder der Bedienungseinheit des E-Bikes gedrückt, so schaltet sich das E-Bike und damit auch der E-Bike-Akku automatisch ab, um Energie zu sparen.

5.7 Abstellen des E-Bikes oder eine Fahrt machen

Wenn Sie das Fahrrad abstellen wollen, stützen Sie es bitte mit dem Ständer ab. Das Fahrrad wird wie folgt auf den Ständer aufgesetzt:

1. Steigen Sie vom E-Bike ab.

2. Stellen Sie sich auf eine Seite des E-Bikes.190 Urban Arrow Shorty

Um das E-Bike vom Ständer zu nehmen, um eine Fahrt zu unternehmen, gehen Sie wie folgt vor: 1 . Entriegeln Sie das Fahrrad (siehe Abschnitt 7 . 1 ).

Entriegeln Sie stets Ihr Fahrrad, bevor Sie es vom Ständer nehmen. Das Schloss kann die Speichen Ihres Hinterrads verbiegen, wenn sich das Rad zu drehen beginnt. 2 . Stellen Sie sich auf eine Seite des Fahrrads. 3 . Halten Sie den nächstgelegenen Griff 111 mit einer Hand (siehe Schritt 1 in Abbildung 22 ). 4 . Ziehen Sie den Griff unter dem Sattel 5 mit der anderen Hand nach oben (siehe Schritt 2 in Abbildung 22 ). 5 . Schieben Sie das Fahrrad nach vorne. Der gefederte Ständer dreht sich nach oben und ist somit nicht mehr im Weg (siehe Schritt 3 und 4 in Abbildung 22 ).

Befi ndet sich eine schwere Last in der EPP-Box, kann zum Vorwärtsschieben ein zusätzlicher Druck mit dem Knie gegen die Box erforderlich sein.

Wenn der Ständer seine nach oben gedrehte Position nicht beibehält, kann dies an einem technischen Problem liegen. Bitte wenden Sie sich an Ihren Urban Arrow-Händler, um eine Wartung durchzuführen.

Abbildung 21 : Abstützen des Fahrrads auf dem Ständer191Bedienungsanleitung

5 . 7 . 1 Falsche Position des Ständers Es kann passieren, dass der Ständer in eine falsche Position gerät. Zum Beispiel, wenn Sie das Fahrrad nach hinten ziehen während Sie versuchen, es vom Ständer zu bewegen. Beachten Sie Abbildung 23 , um die richtige und falsche Position zu erkennen. Abbildung 23 : Richtige und falsche Ständerpositionen Eine falsche Position des Ständers wird wie folgt korrigiert: 1 . Heben Sie das Hinterrad an, damit sich der Ständer frei drehen kann. Der Ständer dreht sich automatisch in die richtige Position.

Abbildung 22 : Einklappen des Fahrradständers192 Urban Arrow Shorty In diesem Abschnitt erklären wir, wie Sie das Licht einschalten. Das hängt von der Art des Displays an Ihrem Fahrrad ab. Die Leuchten werden mit dem Kiox-Display wie folgt eingeschaltet:

1. Drücken Sie die Ein/Aus-Taste 74 auf dem Display, um das

E-Bike einzuschalten (siehe Abschnitt 5.6.3 bezüglich der Anforderungen).

2. Drücken Sie die Lichttaste 71, um das Licht einzuschalten.

Das Ein- und Ausschalten der Fahrradbeleuchtung hat keinen Einfluss auf die Hintergrundbeleuchtung des Displays.

Wenden Sie sich bitte an Ihren Urban Arrow-Händler, falls das Vorder- und Rücklicht nicht gleichzeitig oder gar nicht eingeschaltet werden. Es gibt mit einem Kiox-Display mehrere Möglichkeiten, das Licht auszuschalten. Die Leuchten werden mit dem Kiox-Display wie folgt ausgeschaltet: ● Drücken Sie die Ein/Aus-Taste 74 auf dem Display. Das Beleuchtungssymbol 66 wird auf dem Display ausgeblendet. ● Schalten Sie das E-Bike aus (siehe Abschnitt 5.6.3). ● Entfernen Sie das Display vom E-Bike (siehe Abschnitt 5.6.1). Die Leuchten werden mit dem Purion-Display wie folgt eingeschaltet:

1. Drücken Sie die Ein/Aus-Taste 115 auf dem Display, um das

E-Bike einzuschalten (siehe Abschnitt 5.6.3 bezüglich der Anforderungen).

Wenn sich der Ständer nicht in die richtige Position dreht, liegt ein mechanisches Problem vor. Wenden Sie sich an Ihren Urban Arrow-Händler, um das Problem zu beheben.

5.8 Ein-/Ausschalten der Fahrradleuchten

Ihr E-Bike hat ein Vorder- und ein Rücklicht. Es wird empfohlen, die Beleuchtung immer – auch tagsüber – eingeschaltet zu haben. Die dadurch erhöhte Sichtbarkeit für andere Verkehrsteilnehmer wird Ihre Sicherheit erhöhen.

Decken Sie während der Fahrt niemals die Reflektoren oder die Leuchten ab. Das kann zu schlechter Sichtbarkeit im Verkehr führen, was Kollisionen und/oder Unfälle verursachen kann. Wenden Sie sich immer an Ihren Urban Arrow-Händler, falls einer der Reflektoren fehlt, um ihn zu ersetzen. Wenden Sie sich immer an Ihren Urban Arrow- Händler, wenn die Leuchten nicht mehr funktionieren oder sich nicht wie beschrieben einschalten lassen.

Die Leuchten werden nicht abgeschaltet, wenn der Akku leer ist. Sie funktionieren auch noch viele Stunden nach dem Ende der elektrischen Unterstützung. Sie werden genügend Zeit haben, um sicher nach Hause zu kommen, falls der Akku während der Fahrt leer werden sollte.193Bedienungsanleitung

Ihr externes Gerät wird wie folgt über das Display mit Strom versorgt:

1. Falls Sie ein Kiox-Display haben: Setzen Sie das Display in den

Displayhalter 42. Im Abschnitt 5.6.1 finden Sie entsprechende Anweisungen.

2. Setzen Sie den Akku in die Akkuhalterung ein. Im Abschnitt

5.6.2 finden Sie entsprechende Anweisungen.

3. Öffnen Sie die Schutzkappe des USB-Anschlusses73.

4. Verbinden Sie den USB-Anschluss des externen Geräts mit

dem USB-Anschluss 72. Verwenden Sie das USB-Ladekabel Micro A - Micro B (erhältlich bei Ihrem Urban Arrow E-Bike-Händler).

5. Schließen Sie die Schutzkappe des USB-Anschlusses,

nachdem Sie das externe Gerät getrennt haben.

Ein USB-Anschluss ist keine wasserdichte Steckverbindung. Feuchtigkeit kann zu interner Beschädigung des Displays führen. Verschließen Sie den USB-Anschluss immer vollständig mit der Schutzkappe 73. Schließen Sie niemals ein externes Gerät an, wenn Sie im Regen fahren.

Wenn das Display während des Ladens per USB-Kabel ausgeschaltet ist, kann es nur wieder eingeschaltet werden, wenn das USB-Kabel abgezogen wurde.

2. Drücken Sie 1 bis 2,5 Sekunden lang die „+“-Taste 95, um das

Licht einzuschalten. Das Beleuchtungssymbol 108 wird auf dem Display angezeigt, wenn das Licht eingeschaltet ist.

Das Ein- und Ausschalten der Fahrradbeleuchtung hat keinen Einfluss auf die Hintergrundbeleuchtung des Displays.

Wenden Sie sich bitte an Ihren Urban Arrow-Händler, falls das Vorder- und Rücklicht nicht gleichzeitig oder gar nicht eingeschaltet werden. Die Leuchten werden mit dem Purion-Display wie folgt ausgeschaltet:

1. Drücken Sie länger als 2,5Sekunden die „+“-Taste 95, um das

Licht auszuschalten. Das Beleuchtungssymbol 108 wird auf dem Display ausgeblendet.

5.9 Stromversorgung externer Geräte über den USB-Anschluss

des Kiox-Displays Mit dem USB-Anschluss am Kiox können Sie die meisten Geräte betreiben und aufladen, deren Stromversorgung über USB möglich ist (z.B. verschiedene Mobiltelefone).

Der USB-Anschluss auf dem Purion-Display dient nur zu Wartungszwecken.

Wenn elektrische Verbraucher angeschlossen sind, kann dies die Reichweite des E-Bikes beeinträchtigen.194 Urban Arrow Shorty

Bei einem Griffschalter mit Griffanzeige wechselt die Abbildung auf der Griffanzeige 75 von einem Fahrrad auf einem Hügel zu einem Fahrrad auf einer (eher) ebenen Fläche (siehe Abbildung 24).

Ein Schalten bei stehendem Fahrrad ist möglich, aber nur in einem begrenzten Bereich. Der Widerstand nimmt zu, bis Sie den Hebel nicht weiter drehen können. Versuchen Sie nicht mit Gewalt, den Hebel über diesen Punkt hinaus zu drehen. Sobald das Fahrrad zu rollen beginnt, können Sie wieder durch den gesamten Getriebebereich schalten.

Unabhängig von der Art des Getriebes wird empfohlen, beim Schalten das Treten der Pedale kurzzeitig zu unterbrechen. Das erleichtert das Schalten und reduziert den Verschleiß des Antriebsstrangs.

Die Wahl eines niedrigeren Gangs beim Losfahren reduziert die Belastung der Antriebskomponenten und erhöht die Lebensdauer Ihres Fahrrads. Die Wahl des richtigen Gangs wirkt sich auch positiv auf die Reichweite Ihres Akkus aus. 6 Ändern der Einstellungen während der Fahrt Einige Einstellungen können während der Fahrt geändert werden. Dazu gehören: Schalten der Gänge, Ändern des Unterstützungsgrads und Ein- und Ausschalten der Schiebehilfe. Bei stehendem Fahrrad kann eine Reihe von Display-Funktionen zurückgesetzt werden. In den folgenden Abschnitten wird erläutert, wie Sie die vorstehend genannten Einstellungen ändern können.

6.1 Schalten der Gänge

Die Gänge werden wie folgt eingestellt: a. Schalten Sie in einen niedrigeren Gang (vor dem Losfahren oder Bergauffahren), indem Sie den Griffschalter 75 oder 110 im Uhrzeigersinn stufenlos verstellen (siehe Abbildung 24).

Das Wählen eines niedrigeren Gangs entlastet den Antriebsstrang und verstärkt Ihre Beschleunigung.

Bei einem Griffschalter mit Griffanzeige wechselt die Abbildung auf der Griffanzeige 75 von einem Fahrrad auf einer (eher) ebenen Fläche zu einem Fahrrad auf einem Hügel (siehe Abbildung 24). b. Schalten in einen höheren Gang (bei schneller Fahrt oder bergab) durch stufenloses Drehen des Griffschalters 75 oder 110 gegen den Uhrzeigersinn (siehe Abbildung 24).195Bedienungsanleitung

ECO Effektive Unterstützung bei optimaler Effi zienz für maximale Reichweite. TOUR Einheitliche Unterstützung für Touren mit großer Reichweite. SPORT Leistungsstarke Unterstützung sowohl für sportliches Fahren als auch für den Stadtverkehr. Maximale Unterstützung TURBO Maximale Unterstützung, unterstützt höchste Trittfrequenz, für sportliches Fahren. Der Unterstützungsgrad wird mit dem Kiox -Display wie folgt geändert: a . Umschalten auf einen höheren Unterstützungsgrad durch Drücken der „+“ -Taste 89 auf der Bedienungseinheit, bis der gewünschte Unterstützungsgrad auf der Anzeige 65 eingeblendet wird. b . Umschalten auf einen niedrigeren Unterstützungsgrad durch Drücken der „-“ -Taste 85 auf der Bedienungseinheit, bis der gewünschte Unterstützungsgrad auf der Anzeige 65 eingeblendet wird.

Die maximale Motorleistung hängt vom gewählten Unterstützungsgrad ab.

Wenn das Display aus der Halterung genommen wird, wird der zuletzt angezeigte Unterstützungsgrad gespeichert. Abbildung 24 : Schalten in einen leichteren (niedrigeren) oder schwereren (höheren) Gang 6 . 2 Unterstützungsgrad ändern Der elektrische Antrieb des E-Bikes unterstützt Sie beim Treten. Der Unterstützungsgrad kann während der Fahrt oder bei stehendem Fahrrad geändert werden. Sie können Ihr E-Bike auch wie ein normales Fahrrad ohne Unterstützung fahren. Die folgenden Unterstützungsniveaus sind verfügbar: Keine Unterstützung OFF Die Motorunterstützung ist ausgeschaltet und das E-Bike kann wie ein normales Fahrrad genutzt werden. Bei diesem Unterstützungsgrad kann die Schiebehilfe nicht aktiviert werden.196 Urban Arrow Shorty Beine einen ausreichenden Abstand zu den Kurbeln mit den Pedalen haben. Es besteht Verletzungsgefahr.

Verwenden Sie die Schiebehilfe niemals bei verriegeltem Fahrrad. Dies kann zu einer Beschädigung der Speichen führen.

6.3.1 Ein- und Ausschalten der Schiebehilfe mit einem Kiox-Display

Die Schiebehilfe wird bei einem Kiox-Display wie folgt eingeschaltet:

1. Halten Sie die Geh-Taste 90 auf der Bedienungseinheit

gedrückt. Der elektrische Antrieb ist eingeschaltet.

2. Innerhalb von 3 Sekunden nach dem Drücken der

Schiebehilfe-Taste: Drücken und halten Sie die + Taste 89 an der Bedienungseinheit gedrückt. Der elektrische Antrieb ist eingeschaltet.

Die Schiebehilfe kann nicht im OFF-Unterstützungsgrad aktiviert werden. Es gibt mehrere Situationen, in denen sich die Schiebehilfe des Kiox- Displays abschaltet:

1. Wenn Sie die + Taste 89 loslassen.

2. Falls die Räder des E-Bikes blockiert werden (z.B. durch

Bremsen oder Auftreffen auf ein Hindernis).

3. Wenn die Geschwindigkeit Ihres E-Bikes 6km/h übersteigt.

Der Unterstützungsgrad wird mit dem Purion-Display wie folgt geändert: a. Umschalten auf einen höheren Unterstützungsgrad durch Drücken der „+“-Taste 95 für weniger als 1 Sekunde, bis der gewünschte Unterstützungsgrad auf der Anzeige 104 eingeblendet wird. b. Umschalten auf einen niedrigeren Unterstützungsgrad durch Drücken der „-“-Taste 94 für weniger als 1 Sekunde, bis der gewünschte Unterstützungsgrad auf der Anzeige 104 eingeblendet wird.

Wenn das Display auf TRIP, TOTAL oder RANGE eingestellt ist, wird die ausgewählte Unterstützung bei einem Wechsel des Unterstützungsgrads nur für ca. 1 Sekunde angezeigt.

6.3 Schiebehilfe-Modus ein- und ausschalten

Die Schiebehilfe erleichtert das Schieben des E-Bikes. Die Geschwindigkeit in dieser Funktion ist abhängig vom eingestellten Gang und darf 6km/h (max.) nicht überschreiten. Je niedriger der eingestellte Gang, desto geringer die Geschwindigkeit der Schiebehilfe (bei voller Leistung). Die Art und Weise, wie die Schiebehilfe ein- oder ausgeschaltet wird, hängt von der Art des Displays Ihres Fahrrads ab.

Die Kurbeln mit den Pedalen drehen sich, wenn die Schiebehilfe eingeschaltet ist. Achten Sie darauf, dass Ihre197Bedienungsanleitung

6.4.1 Zurücksetzen der Display-Funktionen mit einem Klox-Display

Mit dem Kiox-Display können die Fahrtdaten (Durchschnittswerte und Entfernung) und die Reichweitenberechnung zurückgesetzt werden.

1. Drücken Sie die EIN/AUS-Taste 74 auf dem Display. Die

Startseite wird angezeigt.

2. Drücken Sie die < Taste 87 auf der Bedieneinheit. Die

Statusseite wird angezeigt.

3. Drücken Sie die Auswahltaste 86. Das Menü Settings wird

4. Drücken Sie die + Taste 89 oder – Taste 85 bis My eBike

5. Drücken Sie die Auswahltaste 86, um Ihre Auswahl zu

6. Wählen Sie die gewünschte Einstellung, die Sie zurücksetzen

möchten, mit der + Taste 89 oder – Taste 85 aus und drücken Sie die Auswahltaste 86, um Ihre Auswahl zu bestätigen.

7. Drücken Sie die < Taste 87, um zum vorherigen Menü

6.3.2 Ein- und Ausschalten der Schiebehilfe mit einem

Purion-Display Die Schiebehilfe wird bei einem Purion-Display wie folgt eingeschaltet:

1. Drücken Sie weniger als 1 Sekunde lang die Geh-Taste 106.

Die Schiebehilfe ist aktiviert.

2. Halten Sie die „+“-Taste 95 innerhalb von 3 Sekunden

nach der Aktivierung gedrückt. Der elektrische Antrieb ist eingeschaltet.

Die Schiebehilfe kann nicht im OFF-Unterstützungsgrad aktiviert werden. Es gibt mehrere Situationen, in denen sich die Schiebehilfe des Purion-Displays abschaltet:

1. Wenn Sie die „+“-Taste 95 loslassen.

2. Falls die Räder des E-Bikes blockiert werden (z.B. durch

Bremsen oder Auftreffen auf ein Hindernis).

3. Wenn die Geschwindigkeit Ihres E-Bikes 6km/h übersteigt.

6.4 Zurücksetzen der Display-Funktionen

In diesem Abschnitt wird erklärt, wie Sie eine Reihe von Anzeigefunktionen je nach Art des Displays an Ihrem Fahrrad zurücksetzen können.198 Urban Arrow Shorty

6.4.2 Zurücksetzen der Display-Funktionen mit einem

Purion-Display Mit dem Purion-Display können die Fahrstrecke und die Reichweite des Akkus zurückgesetzt werden. Die Fahrstrecke wird wie folgt auf Null zurückgesetzt:

1. Drücken Sie 1 bis 2,5 Sekunden lang die „-“-Taste 94, bis der

gewünschte Unterstützungsgrad TRIP auf der Anzeige 97 eingeblendet wird.

2. Halten Sie die „-“-Taste 94 und die „+“-Taste 95 2,5 Sekunden

lang gleichzeitig gedrückt. Der Text „Reset“ wird zunächst angezeigt. Der Wert der Fahrstrecke wird auf Null gesetzt. Die Reichweite des Akkus wird wie folgt auf Null zurückgesetzt:

1. Drücken Sie 1 bis 2,5 Sekunden lang die „-“-Taste 94, bis der

gewünschte Unterstützungsgrad RANGE auf der Anzeige 99 eingeblendet wird.

2. Halten Sie die „-“-Taste 94 und die „+“-Taste 95 2,5 Sekunden

lang gleichzeitig gedrückt. Der Text „Reset“ wird zunächst angezeigt. Die Reichweite des Akkus wird auf Null gesetzt. Ein Zurücksetzen des Displays auf die Werkseinstellung wird wie folgt durchgeführt:

Beim Zurücksetzen des Displays auf die Werkseinstellungen gehen alle Benutzerdaten verloren.

1. Drücken Sie die EIN/AUS-Taste 74 auf dem Display. Die

Startseite wird angezeigt.

2. Drücken Sie die < Taste 87 auf der Bedieneinheit. Die

Statusseite wird angezeigt.

3. Drücken Sie die Auswahltaste 86. Das Menü Einstellungen

4. Drücken Sie die + Taste 89 oder – Taste 85 bis Sys. settings

5. Drücken Sie die Auswahltaste 86, um Ihre Auswahl zu

6. Wählen Sie die Werkseinstellungen mit der + Taste 89 oder

– Taste 85 und drücken Sie die Auswahltaste 86, um Ihre Auswahl zu bestätigen.

7. Bestätigen Sie Ihre Auswahl mit der < > Taste 8788 und

8. Drücken Sie die < Taste 87, um zum vorherigen Menü

zurückzukehren.199Bedienungsanleitung

Ihr E-Bike ist mit zwei Schlössern ausgestattet: ein Schloss am hinteren Rahmen und ein Schloss am Akku. Diese beiden Schlösser haben den gleichen Schlüssel. Schließen Sie das Fahrrad mithilfe des Radschlosses und vorzugsweise mit einem zusätzlichen Schloss ab, um das E-Bike an einem ortsfesten Gegenstand zu sichern. Das reduziert die Wahrscheinlichkeit eines Diebstahls.

Ihr Schloss und Ihr Schlüsselset werden mit einer Yourplus- Codekarte geliefert. Bewahren Sie diese Karte unbedingt auf. Bei Verlust der Schlüssel finden Sie auf der Abus-Website (www.abus.com) Informationen darüber, wie Sie einen neuen Schlüssel bestellen können. Sie können auch Kontakt zu Ihrem Händler aufnehmen. Das Rahmenschloss wird wie folgt geschlossen:

1. Stellen Sie das E-Bike auf den Ständer (siehe Absatz 5.7).

Damit wird eine Beschädigung der Speichen beim Schließen des Rahmenschlosses vermieden.

2. Drehen Sie den Schlüssel 50 20 bis 30 Grad im Uhrzeigersinn

(keine volle Umdrehung) und halten Sie ihn in dieser Position (siehe Abbildung 25).

3. Drücken Sie gleichzeitig den Hebel auf der

gegenüberliegenden Seite des Schlosses nach unten, bis der Stift in seiner Endposition einrastet. Der Schlüssel wird freigegeben (siehe Abbildung 26).

6.5 Zurücksetzen der Fehlercode-Anzeigen

Die Komponenten des E-Bikes werden kontinuierlich und automatisch überwacht. Wird ein Fehler festgestellt, so wird der entsprechende Fehlercode auf dem Kiox-Display und dem Purion- Display angezeigt.

Je nach Art des Fehlers kann sich der elektrische Antrieb automatisch abschalten. In diesem Fall ist das Radfahren weiter möglich, aber es gibt keine Tretunterstützung in diesem Fehlermodus. Bringen Sie Ihr E-Bike zu Ihrem Urban Arrow-Händler, um es so schnell wie möglich reparieren zu lassen. Die Fehlercodeanzeigen auf dem Display werden wie folgt zurückgesetzt:

1. Drücken Sie eine beliebige Taste auf dem Kiox-Display 37

oder dem Purion-Display 113, um zur Standardanzeige zurückzukehren. Je nach Fehlercode erscheint die Anzeige nach dem Aus- und Einschalten des E-Bikes wieder auf dem Display.200 Urban Arrow Shorty Das Rahmenschloss wird wie folgt geöffnet:

1. Stellen Sie das E-Bike auf den Ständer (siehe Absatz 5.7).

2. Stecken Sie den Schlüssel 50 in das Rahmenschloss.

3. Drehen Sie den Schlüssel gegen den Uhrzeigersinn. Der Stift

ist federgespannt und kehrt automatisch in seine entriegelte Position zurück.

Der Schlüssel verbleibt im Schloss, wenn das Schloss geöffnet ist. Er kann nicht herausgenommen werden.

7.2 Aufladen des E-Bike-Akkus

Bevor Sie den E-Bike-Akku zum ersten Mal verwenden, müssen Sie den Akku überprüfen, bevor Sie ihn vollständig aufladen können. Die Überprüfung wird wie folgt durchgeführt:

1. Drücken Sie die Ein/Aus-Taste 53, um den Akku

einzuschalten. Mindestens eine der LEDs leuchtet auf.

Sollte keine LED der Ladekontrollanzeige 52 leuchten, so könnte der Akku beschädigt sein. Wenden Sie sich bitte an Ihren Urban Arrow-Händler. Es gibt zwei Möglichkeiten, den E-Bike-Akku zu laden (siehe Abbildung 27): ● Aufladen, während sich der Akku in der Akkuhalterung des E-Bikes befindet. ● Aufladen des Akkus, nachdem Sie ihn vom E-Bike entfernt haben. Tipp Wenn der Stift auf eine Speiche trifft, drehen Sie das Rad bitte leicht.

4. Ziehen Sie den Schlüssel aus dem Schloss (und bewahren Sie

ihn an einem sicheren Ort auf). Abbildung 25 : Drehen Sie den Schlüssel um 20 bis 30 Grad im Uhrzeigersinn. Abbildung 26 : Drücken Sie den Hebel nach unten.201Bedienungsanleitung

Abbildung 27 : Laden eines Akkus

Der E-Bike-Akku ist mit einer Temperaturkontrollanzeige ausgestattet, die das Laden nur in einem Temperaturbereich zwischen 0°C und 40°C ermöglicht. Der Akku kann jederzeit wieder aufgeladen werden, ohne seine Lebensdauer zu verkürzen und der Ladevorgang kann unterbrochen werden, ohne dass der Akku beschädigt wird.

Während des Ladevorgangs ist der elektrische Antrieb deaktiviert.

Der E-Bike-Akku darf während des Ladevorgangs nicht unbeaufsichtigt bleiben. Der E-Bike-Akku wird in der Akkuhalterung wie folgt aufgeladen:

1. Drücken Sie die Ein/Aus-Taste 53, um den Akku abzuschalten.

2. Reinigen Sie die Abdeckung der Ladebuchse 56. Vermeiden

Sie Verschmutzungen der Ladebuchse und der Kontakte beispielsweise durch Sand oder Erde.

3. Heben Sie die Abdeckung der Ladebuchse an.

Prüfen Sie vor jedem Gebrauch das Ladegerät, das Kabel und den Stecker. Falls Schäden festgestellt werden, verwenden Sie das Akkuladegerät bitte nicht. Beschädigte Ladegeräte, Kabel und Stecker erhöhen das Risiko eines Stromschlags. Öffnen Sie das Ladegerät niemals selbst. Wenden Sie sich bitte an Ihren Urban Arrow-Händler, wenn Ihr Ladegerät beschädigt ist.

Halten Sie das Ladegerät sauber. Verunreinigungen können zu einem Stromschlag führen.

Schützen Sie das Ladegerät stets vor Regen oder Feuchtigkeit. In ein Akkuladegerät eindringendes Wasser erhöht das Risiko eines Stromschlags.

Auf der Unterseite des Ladegeräts ist ein Aufkleber in englischer Sprache angebracht (siehe 35 in Abbildung 1). Darauf steht: NUR mit BOSCH Lithium-Ionen-Akkus verwenden.

Schützen Sie das Ladegerät vor Regen oder Feuchtigkeit aus. Falls Wasser in ein Ladegerät eindringt, besteht die Gefahr eines Stromschlags.

Seien Sie vorsichtig, wenn Sie das Ladegerät während des Ladevorgangs berühren. Tragen Sie Schutzhandschuhe. Vor allem bei hohen Umgebungstemperaturen kann sich das Ladegerät stark erwärmen.202 Urban Arrow Shorty Der E-Bike-Akku wird nach dem Entfernen aus dem E-Bike wie folgt aufgeladen: 1 . Legen Sie den Akku auf eine saubere Oberfl äche. Vermeiden Sie vor allem eine Verschmutzung der Ladebuchse und der Kontakte, z.B. durch Sand oder Erde. 2 . Drücken Sie die Ein/Aus-Taste 53 , um den Akku abzuschalten. 3 . Entfernen Sie den Akku aus der Halterung (siehe Abschnitt 5 . 6 ). 4 . Stecken Sie den Ladestecker 32 des Ladegeräts in die Buchse (siehe Abbildung 29 ) am Akku. 5 . Schließen Sie das Netzkabel des Akkuladegeräts an das Stromnetz an. Der Ladevorgang beginnt. Tipp Weitere Informationen zum Ladezustand und zur Vorgehensweise nach dem Laden fi nden Sie im folgenden Abschnitt. Abbildung 29 : Ladegerätestecker in die Ladebuchse am Akku stecken. 4 . Stecken Sie den Ladestecker 32 in die Ladebuchse 55 am unteren Teil des Akkuhalters (siehe Abbildung 28 ). 5 . Stecken Sie den Ladestecker 36 des Netzkabels in die Ladebuchse 33 des Ladegeräts. 6 . Schließen Sie das Netzkabel des Akkuladegeräts an das Stromnetz an. Der Ladevorgang beginnt. Tipp Weitere Informationen zum Ladezustand und zur Vorgehensweise nach dem Laden fi nden Sie auf den folgenden Seiten. Abbildung 28 : Einstecken des Ladegerätesteckers in die Ladebuchse am unteren Teil der Akkuhalterung203Bedienungsanleitung

7.3 Wechseln der Batterien im Purion-Display

Das Purion-Display wird von zwei CR 2016 Knopfzellen mit Spannung versorgt. Wenn auf dem Display der Text „low bat“ angezeigt wird, müssen die beiden Knopfzellen ausgetauscht werden. Die Knopfzellen werden wie folgt ausgetauscht:

1. Lösen Sie die Befestigungsschraube 93 des Displays.

2. Entfernen Sie das Display vom Lenker 78.

3. Öffnen Sie die Batteriefachabdeckung 91, indem Sie sie

mit einer Münze gegen den Uhrzeigersinn drehen (siehe Abbildung 30).

4. Entfernen Sie die verbrauchten Knopfzellen und legen Sie

zwei neue CR 2016-Knopfzellen ein.

Beachten Sie, dass die Polarität beim Einsetzen der neuen Knopfzelle korrekt ist.

5. Schließen Sie den Batteriefachdeckel, indem Sie ihn mit einer

Münze im Uhrzeigersinn drehen.

6. Setzen Sie das Display wieder auf den Lenker und befestigen

Sie es mit der Befestigungsschraube. Ladezustand des E-Bike-Akkus Der E-Bike-Akku kann mit oder ohne Display aufgeladen werden. Beim Laden ohne Display kann der Ladevorgang an der Ladekontrollanzeige 52 beobachtet werden. Beim Laden mit dem Display zeigen Balken auf dem Display auch den Fortschritt an.

Das Kiox-Display kann während des Ladevorgangs entfernt oder nach Beginn des Ladevorgangs angebracht werden. Jede kontinuierlich leuchtende LED an der Ladekontrollanzeige 52 entspricht einer Ladekapazität von ca. 20%. Eine blinkende LED zeigt das Laden der nächsten 20% an. Sobald der E-Bike-Akku vollständig geladen ist, erlöschen die LEDs sofort und das Display (falls vorhanden) wird abgeschaltet. Der Ladevorgang ist beendet. Nach dem Laden Nach dem Ladevorgangs wird wie folgt vorgegangen:

1. Trennen Sie das Ladegerät von der Stromversorgung.

2. Trennen Sie den Akku vom Ladegerät. Der Akku schaltet sich

3. Falls Sie den Akku geladen haben, während er in die

Akkuhalterung in am Fahrrad eingesetzt war, verschließen Sie die Ladebuchse vorsichtig mit der Abdeckung, damit kein Schmutz oder Wasser in die Ladebuchse gelangen kann.

Sobald der Akku geladen ist, schaltet er sich ab. Wird das Ladegerät nach dem Laden nicht vom Akku getrennt, so schaltet sich das Ladegerät nach einigen Stunden wieder ein, prüft den Ladezustand des Akkus und beginnt gegebenenfalls erneut mit einem Ladevorgang.204 Urban Arrow Shorty ● Laden Sie den Akku des Kiox-Displays regelmässig auf. ● Prüfen Sie den Ladezustand nach 6 Monaten. Wenn nur eine LED der Ladekontrollanzeige leuchtet, laden Sie den E-Bike- Akku wieder auf ca. 60% auf. ● Schließen Sie den E-Bike-Akku nicht dauerhaft an das Ladegerät an. ● Lagern Sie den E-Bike-Akku nicht auf dem Fahrrad. ● Bewahren Sie den E-Bike-Akku an einem trockenen, gut belüfteten Ort auf. Schützen Sie den Akku vor Feuchtigkeit und Wasser. Bei ungünstigen Witterungsbedingungen wird z.B. empfohlen, den Akku aus dem E-Bike zu entnehmen und bis zur erneuten Verwendung an einem geschlossenen Ort aufzubewahren.

Sollte der E-Bike-Akku für längere Zeit entladen (leer) gelagert werden, so kann er trotz der geringen Selbstentladung beschädigt werden, und die Akkukapazität kann stark sinken. Aktivieren und Deaktivieren des Lagermodus des Kiox-Displays Das Kiox-Display verfügt über einen energiesparenden Lagermodus, der die Entladung des internen Akkus minimiert.

Wenn Sie diesen Modus wählen, werden Datum und Uhrzeit gelöscht. Abbildung 30 : Wechseln der Knopfzellen im Purion-Display 7 . 4 Aufbewahrung des E-Bike-Akkus und des Kiox-Displays Wenn Sie Ihr Fahrrad für einen längeren Zeitraum abstellen wollen, empfehlen wir Ihnen, folgende Maßnahmen zu ergreifen: ● Laden Sie den E-Bike-Akku auf ca. 60% (wenn 3 bis 4 LEDs auf der Ladekontrollanzeige 52 leuchten). ● Nehmen Sie den E-Bike-Akku heraus und nehmen Sie das Kiox -Display ab. Bewahren Sie Akku und Display an einem trockenen und sicheren Ort auf.205Bedienungsanleitung

8 Reinigung und Wartung

Beachten Sie, dass sich das Display selbst einschalten kann, wenn das E-Bike rückwärts geschoben wird. Durch Drücken der Ein/Aus-Taste auf dem aktivierten Display kann sich der elektrische Antrieb einschalten. Nehmen Sie den Akku aus dem E-Bike, bevor Sie Arbeiten (z.B. Prüfung, Reparatur, Montage, Wartung, Arbeiten an der Kette usw.) am E-Bike vornehmen und bevor Sie das E-Bike mit dem Auto oder per Flugzeug transportieren oder einlagern. Ein unbeabsichtigtes Einschalten des elektrischen Antriebs birgt eine Verletzungsgefahr.

● Halten Sie alle Komponenten Ihres E-Bikes sauber, vor allem die Akkukontakte und die entsprechenden Halterungskontakte. Säubern Sie sie vorsichtig mit einem weichen, feuchten Tuch. Tipp Es wird empfohlen, die Linsen Ihrer Leuchten regelmäßig zu reinigen, um die Lichtleistung zu verbessern. ● Sämtliche Komponenten einschließlich des elektrischen Antriebs dürfen nicht in Wasser eingetaucht oder mit einem Hochdruckreiniger gereinigt werden. Die Aktivierung des Lagermodus des Kiox-Displays wird wie folgt durchgeführt:

1. Drücken und halten Sie die EIN/AUS-Taste 74 des Displays 8

Wenn das Display nicht startet, wenn die EIN/AUS-Taste 74 kurz gedrückt wird, befindet sich das Display im Lagermodus.

Sollten Sie diesen Schritt ausführen, während sich das Display wider Erwarten bereits im Lagermodus befindet, wird das Display zurückgesetzt. Das Display startet nach ca. 5 Sekunden neu. Wenn das Display nicht neu startet, drücken Sie die EIN/AUS-Taste 74 2 Sekunden lang. Die Deaktivierung des Lagermodus des Kiox-Displays wird wie folgt durchgeführt:

1. Drücken und halten Sie die EIN/AUS-Taste 74 des Displays 2

Sekunden lang. Temperatur Der E-Bike-Akku kann bei Temperaturen zwischen -10°C und +60°C gelagert werden. Achten Sie darauf, dass die maximale Lagertemperatur nicht überschritten wird. Lassen Sie den Akku beispielsweise im Sommer nicht in einem Fahrzeug zurück und lagern Sie ihn vor direkter Sonneneinstrahlung geschützt. Für eine lange Akkulaufzeit ist eine Lagerung des E-Bike-Akkus bei einer Raumtemperatur von ca. 20°C optimal.206 Urban Arrow Shorty 8 . 2 Wartung 8 . 2 . 1 Prüfen des Geschwindigkeitssensors Zur Sicherstellung der ordnungsgemäßen Funktion des Geschwindigkeitssensors: 1 . Der Abstand zwischen Geschwindigkeitssensor 29 und seinem Geschwindigkeitssensormagneten 30 muss mindestens 5mm, aber nicht mehr als 17mm nach einer Raddrehung betragen (siehe Abbildung 31 ). Beachten Sie weiter unten in diesem Abschnitt die Informationen, wie Sie den Abstand bei Bedarf einstellen können. 2 . Der Geschwindigkeitssensor muss ordnungsgemäß angeschlossen sein.

Wenden Sie sich an Ihren Urban Arrow-Händler, falls der Geschwindigkeitssensor nicht richtig angeschlossen ist. Abbildung 31 : Abstand zwischen dem Geschwindigkeitssensor und dem Geschwindigkeitssensormagneten ● Die EPP-Box des Shorty-Modells besteht aus einem robusten Formschaummaterial namens EPP (Expanded Polypropylene). EPP isoliert sehr gut und hat eine gute Verschleißfestigkeit. Regelmäßige Fahrradpfl ege oder gewöhnliche Haushaltsreinigungsprodukte haben keinen Einfl uss auf das Material. Verwenden Sie keine Lösungsmittel. ● Tauchen Sie den E-Bike-Akku niemals in Wasser ein. ● Reinigen Sie Ihr Fahrrad in kürzeren Abständen, falls Sie auf Straßen fahren, die mit Streusalz gestreut wurden. Das Streusalz kann zu Schäden an Teilen Ihres Fahrrads führen.

Tauchen Sie den Akku niemals in Wasser ein und reinigen Sie ihn nicht mit einem Wasserstrahl. Es besteht die Gefahr eines Kurzschlusses, der Brandgefahr verursachen kann.

Die Getriebenabe und der Griffschalter sind abgedichtet und gut gegen die äußere Umgebung geschützt. Verwenden Sie beim Reinigen dieser Teile jedoch niemals Wasser unter Druck (z.B. Hochdruckreiniger oder einen Wasserstrahl), da es ansonsten zu Fehlfunktionen durch eindringendes Wasser kommen kann.

Verwenden Sie niemals aggressive Reinigungsmittel auf den Teilen Ihres E-Bikes. Dies kann zu dauerhaften Schäden am Fahrrad führen.207Bedienungsanleitung

8.2.2.1 Vorbeugung von Reifenpannen

Neben der Montage von pannensicheren Reifen gibt es weitere Möglichkeiten, um Pannen zu vermeiden. Bitte beachten Sie die folgenden Prüfungs- und Fahrhinweise. Prüfungen ● Prüfen Sie regelmäßig die Oberfläche Ihrer Reifen, indem Sie die Oberfläche mit Ihrer Hand oder Ihren Fingern abtasten. Dadurch können Sie scharfe Gegenstände aufspüren, die in die Außenschicht des Reifens eingedrungen sind, bevor sie den Schlauch durchstechen. Seien Sie vorsichtig, wenn Sie den Reifen mit bloßen Händen inspizieren. ● Überprüfen Sie den Verschleiß Ihrer Reifen. Das Profil Ihrer Reifen wird mit jeder zurückgelegten Fahrdistanz dünner, was Löcher im Reifen begünstigt. ● Sorgen Sie für den richtigen Reifendruck. Niedrige Reifendrücke erhöhen die Wahrscheinlichkeit, dass Schmutz und Fremdkörper aufgenommen werden. Niedrige Reifendrücke können auch zu Quetschungen führen. Dabei wird der Schlauch beschädigt, wenn er beim Fahren über Unebenheiten zwischen Felge und Reifen eingeklemmt wird. Für den richtigen Reifendruck beachten Sie bitte Abschnitt

Es erfolgt keine Geschwindigkeitsanzeige auf Ihrem Display, falls der Geschwindigkeitssensor nicht richtig funktioniert. Auf dem Bildschirm Ihres Displays wird der Text „error 503“ angezeigt.

Sie können weiterhin fahren, wenn der Geschwindigkeitssensor nicht funktioniert, aber es erfolgt keine Tretunterstützung, da der elektrische Antrieb während des Betriebs in diesem Fehlermodus automatisch abgeschaltet ist. Der Abstand zwischen dem Geschwindigkeitssensormagneten und dem Geschwindigkeitssensor wird wie folgt eingestellt:

1. Lösen Sie die Schraube des Geschwindigkeitssensormagneten

31, indem Sie sie gegen den Uhrzeigersinn drehen.

2. Positionieren Sie den Geschwindigkeitssensormagneten 30 so,

dass er im richtigen Abstand (mind. 5 mm, max. 17 mm, siehe Abbildung 31) die Markierung des Geschwindigkeitssensors passiert.

3. Befestigen Sie den Geschwindigkeitssensormagneten an der

Speiche, indem Sie die Schraube im Uhrzeigersinn drehen.

Sollte die Geschwindigkeit danach immer noch nicht in der Geschwindigkeitsanzeige angezeigt werden, so wenden Sie sich bitte an Ihren Urban Arrow-Händler.208 Urban Arrow Shorty Zu Hause können Sie: ● die Reifenpanne selbst beheben, falls das Loch leicht lokalisierbar ist: Verwenden Sie ein Reparaturset und befolgen Sie die dazugehörigen Anweisungen. ● die Reifenpanne selbst beheben, falls das Loch nicht leicht lokalisierbar ist: Nehmen Sie das Rad aus dem Rahmen und beheben Sie das Problem.

Sie müssen ein kompetenter und erfahrener Hobbymechaniker sein, um ein Rad aus dem Rahmen zu entfernen und zu ersetzen. ● Wenden Sie sich an einen professionellen Fahrradmechaniker (vorzugsweise einen Urban Arrow-Händler), der die Reifenpanne für Sie beheben kann.

8.2.3 Wartungskontrolle

Wenn Sie Ihr E-Bike bei Ihrem Urban Arrow-Händler warten lassen, werden alle notwendigen Wartungsarbeiten von Ihrem Händler durchgeführt. Zwischen den Wartungsarbeiten können Sie jedoch die nachstehenden Kontrollen regelmäßig selbst ausführen, um mögliche Probleme zu erkennen: ● Überprüfen der Reifen auf Verschleiß und Beschädigung: Ein abgenutzter Reifen kann durch Prüfung des Profils erkannt werden. Wenn das Muster in der Mitte des Profils nicht mehr sichtbar ist (kein Unterschied zwischen abgesenktem und angehobenem Material), ist der Reifen abgenutzt und sollte ersetzt werden (siehe Abbildung 32). Wenn Sie lange oder tiefe Risse bemerken, sollte der Reifen ausgetauscht werden, Fahrhinweise ● Vermeiden Sie es, durch Schlaglöcher zu fahren. ● Vermeiden Sie es, auf Zug- oder Straßenbahngleisen zu fahren. Die Reifen sind breit genug, um nicht vom Gleis erfasst zu werden, aber die Lenkung wird beeinträchtigt. ● Vermeiden Sie Zug- und Straßenbahngleise bei Nässe. Überqueren Sie sie in einem nicht zu spitzen Winkel. Das Gleis kann sehr rutschig sein. ● Vermeiden Sie es, Bordsteine mit zu hoher Geschwindigkeit zu überfahren. Dies kann zu Schäden am Fahrrad führen. ● Am Straßenrand sammelt sich Schmutz an. Vermeiden Sie es, dort zu fahren, sofern der Verkehr genug Platz bietet und es die Situation zulässt. ● Beobachten Sie die Straße und machen Sie einen Bogen um Fremdkörper und Schmutz auf der Straße. Eine sichere Straßenlage ist jedoch wichtiger. Ändern Sie die Richtung nur, wenn Sie den Verkehr um Sie herum kontrolliert haben. Fahren Sie im Falle einer Reifenpanne nicht weiter. Es besteht eine große Wahrscheinlichkeit, dass Sie den Reifen, das Rad oder sogar den Rahmen beschädigen. Steigen Sie vom Fahrrad ab und schieben Sie es nach Hause.

Das Fahren mit einem beschädigten Reifen kann zu einer erheblich schlechteren Straßenhaftung führen, was zu einem Verlust der Kontrolle über das Fahrrad führen kann. Fahren Sie niemals weiter, wenn ein Reifen beschädigt ist.209Bedienungsanleitung

● Seitenschlag eines Rads: Ein Rad mit Seitenschlag eiert beim Drehen. Sie können dies überprüfen, indem Sie das Fahrrad auf den Ständer stellen und die Räder drehen (siehe Abbildung 33 ). Wenn sich das Rad dreht, achten Sie zuerst auf die Felge und dann auf den Reifen. Ein falsch montierter Reifen kann ebenfalls zu dieser ungleichmäßigen Rotation führen. Ein neues Rad muss eingefahren werden und öfter auf seinen Seitenschlag überprüft werden. Wenden Sie sich an Ihren Urban Arrow-Händler, falls Ihr Rad eiert. Abbildung 33 : Prüfen des Seitenschlags ● Prüfen Sie die Felge auf Beschädigungen. Beschädigungen können als Dellen und Risse in den Felgenoberfl ächen und um die Speichenlöcher herum auftreten. Prüfen Sie die Felge immer, nachdem Sie mit hoher Geschwindigkeit gegen einen festen Gegenstand, durch ein Schlagloch oder mit einem platten Reifen gefahren sind. Eine beschädigte Felge kann den Reifen beschädigen und zur Folge haben, dass das Rad ungleichmäßig rotiert. Wenden Sie sich bitte an Ihren Urban Arrow-Händler, falls Sie eine Beschädigung der Felge entdecken. selbst wenn das Profi l noch nicht abgenutzt ist. Wenden Sie sich an Ihren Urban Arrow-Händler, um das richtige Ersatzteil zu erhalten. Abbildung 32 : Reifenverschleiß ● Reifendruck prüfen: Das Fahren mit einem zu niedrigen Reifendruck beschädigt den Reifen. In den Seitenwänden entstehen Risse, die nicht repariert werden können. Manchmal reichen ein paar hundert Kilometer bei zu niedrigem Druck aus, um die Reifen zu zerstören. Der richtige Reifendruck sollte folgende Werte aufweisen: a . Vorderrad: 2,4-3,5 bar b . Hinterrad: 3-4 bar Tipp Fragen Sie Ihren Urban Arrow-Händler nach einer Pumpe, die für die Schrader-Ventile Ihres Fahrrads geeignet ist.210 Urban Arrow Shorty

Eine Fehlfunktion des Lenkgestänges während des Fahrens kann zum Verlust der Kontrolle über das Fahrrad führen. Dies kann möglicherweise tödliche Folgen haben. Wenden Sie sich immer an Ihren Urban Arrow-Händler, wenn sich das Lenkgestänge locker anfühlt oder einen übermäßigen Widerstand aufweist. Fahren Sie niemals mit dem Fahrrad weiter, falls das Vorderrad nicht mehr auf Lenkbewegungen reagiert. Abbildung 35 : Prüfen des Lenkgestänges an den Kugelgelenken ● Prüfen Sie die Räder auf beschädigte und/oder lose Speichen. ● Prüfen Sie die Bremsschläuche auf Beschädigungen. Der Schlauch sollte keine scharfen Knickstellen oder Knoten aufweisen. Stellen Sie sicher, dass die Bremsschläuche nicht mit den beweglichen Teilen des Fahrrads in Berührung kommen. ● Prüfen Sie das Spiel an der Nabenachse (siehe Abbildung 34 ). An den Nabenlagern kann sich durch Verschleiß ein Spiel entwickeln. Ein übermäßiges Nabenspiel kann die Bremsleistung beeinträchtigen, andere mechanische Probleme verursachen und das Fahrverhalten des Fahrrads beeinträchtigen. Wenden Sie sich bitte an Ihren Urban Arrow- Händler, falls Sie ein Spiel an der Nabenachse entdecken. Abbildung 34 : Prüfen Sie das Spiel am Lenkgestänge ● Überprüfen Sie das Lenkgestänge auf Spiel (siehe Abbildung 34 ): Der Lenkeinschlag des Lenkers muss auf die Vorderräder übertragen werden. Diese Übertragung erfolgt durch das Lenkgestänge. Das Gestänge besteht aus einem vertikalen Steuerrohr 4 und einer horizontalen Lenkwelle 18 . Die Lenkstange ist über ein schwenkbares Drehgelenk mit der Lenkwelle verbunden. Die Lenkwelle ist über ein Kugelgelenk mit der Vordergabel verbunden.211Bedienungsanleitung

Lenkkopflagern führen und das Fahrverhalten des Fahrrads negativ beeinflussen. ● Überprüfen Sie die Schlossgummis auf Verschleiß und/ oder Risse (siehe „R“ in Abbildung 36): Beschädigte Schlossgummis können dazu führen, dass sich das Rahmenschloss (teilweise) vom Fahrradrahmen löst. Die Schlossgummis geben dem Schloss eine gewisse Flexibilität, um zu verhindern, dass eine Speiche bricht, wenn ein abgeschlossenes Fahrrad vom Ständer genommen wird. Wenden Sie sich bitte an Ihren Urban Arrow-Händler, um beschädigte Schlossgummis durch neue zu ersetzen.

Abbildung 36 : Überprüfen der Schlossgummis ● Prüfen Sie die Kettenspannung: a. Bei Kettenantrieb: Wackeln Sie am Kettenkasten, um zu hören und zu fühlen, ob die Kette gespannt oder lose ist. b. Bei einem Antriebsriemen: Die Spannung kann mit den „Gates Carbon Drive Mobile“-Apps gemessen werden, die sowohl für iPhone als auch für Android angeboten werden. Diese Apps können die Riemenspannung mithilfe der Eigenfrequenz (Hz) des Riemens messen. Die Bedienungsanleitung ist in jeder App enthalten. Die Riemenspannung für Ihr Urban Arrow sollte zwischen 35 Hz und 50 Hz liegen. Tipp Sie können auch einen Gates Krikit Messer verwenden, um die richtige Riemenspannung zu bestimmen.

Vermeiden Sie eine Ansammlung von Schnee und Eis zwis- chen den Schutzblechen und Reifen sowie um den Rieme- nantrieb. Risiko eines Riemenrisses. ● Prüfen Sie die Vorderradgabel auf Spiel: Stellen Sie sich neben das Fahrrad. Ziehen Sie die vordere Bremse fest an. Schieben Sie das Fahrrad vorwärts und rückwärts. Wenn sich das Fahrrad bewegt, gibt es gibt es Spiel an der Vordergabel des Ahead-Steuersatzes.

Wenden Sie sich immer an Ihren Urban Arrow-Händler, wenn die Lenkung Spiel aufweist. Falls Sie das Spiel in der Lenkung ignorieren, kann dies zu zusätzlichem Verschleiß an den212 Urban Arrow Shorty

Wie alle mechanischen Komponenten ist auch das E-Bike Verschleiß und hohen Belastungen ausgesetzt. Verschiedene Materialien und Komponenten können auf Verschleiß oder Ermüdung unterschiedlich reagieren. Wenn die Lebensdauer eines Bauteils überschritten ist, kann es plötzlich ausfallen, was zu Verletzungen des Fahrers führen kann. Jede Form von Rissen, Kratzern oder Verfärbungen in hochbeanspruchten Bereichen zeigt an, dass die Lebensdauer dieses Bauteils erreicht ist und das Bauteil ersetzt werden sollte.

8.2.4 Einstellung der Scheibenbremse

Die hydraulischen Scheibenbremsen Ihres E-Bikes sind selbstregulierend. Bei jedem Bremsen wird der Hebel neu eingestellt, so dass Sie den Verschleiß des Bremsbelags nicht am Hebel erkennen können. Sie können den Bremsverschleiß von Ihrem Urban Arrow-Händler prüfen lassen oder die Beläge sowohl des Vorder- als auch des Hinterrads selbst auf Verschleiß prüfen.

Wenn der Hebel leicht bis zum Lenker gedrückt werden kann, stimmt etwas mit der Hydraulik nicht. Unterbrechen Sie sofort Ihre Fahrt und lassen Sie das Fahrrad von Ihrem Urban Arrow-Händler prüfen.

Wenn Sie beim Betätigen der Bremsen verdächtige Geräusche hören oder während der Fahrt Geräusche von den Bremsen kommen, lassen Sie Ihre Scheibenbremsen bitte überprüfen. Wenden Sie sich in den folgenden Fällen an Ihren Urban Arrow-Händler: ● Wenn die Kette hörbar am Kettenkasten schleift. Eine Kette verschleißt im Laufe der Zeit, wodurch sie länger wird. Lassen Sie die Kettenspannung von Ihrem Händler einstellen. ● Wenn Sie das Gefühl haben, dass durch den Kettenkasten ein übermäßiger Widerstand verursacht wird. ● Wenn das Vorderrad bei Lenkeingabe (Lenkerdrehung) nicht die Richtung ändert, unterbrechen Sie sofort Ihre Fahrt und wenden Sie sich an Ihren Urban Arrow-Händler. ● Wenn Sie Spiel in Pedalen oder Kurbeln feststellen, beispielsweise wenn Sie spüren, wie sie sich während eines Pedalhubs bewegen. ● Wenn Sie nach dem Laden eine deutlich verkürzte Betriebsdauer feststellen. Die Lebensdauer des Akkus kann durch sachgemäße Wartung und vor allem durch Betrieb und Lagerung bei den richtigen Temperaturen verlängert werden. Mit zunehmendem Alter nimmt jedoch die Akkukapazität selbst bei sachgemäßer Wartung ab. Eine deutlich verkürzte Betriebsdauer zeigt an, dass der Akku verbraucht ist und ausgetauscht werden muss. Sie können den Akku selbst austauschen. ● Wenn Sie ein Wackeln am Rad feststellen. Vergewissern Sie sich zunächst, dass der Reifen richtig auf der Felge sitzt. Wenn er richtig sitzt, bitten Sie Ihren Urban Arrow-Händler, das Rad zu reparieren.213Bedienungsanleitung

8 . 2 . 5 Einstellung der Gangschaltung Im Laufe der Zeit wird sich das Kabel zwischen Griff und Getriebenabe leicht verlängern. Das ist normaler Verschleiß. Ein zu lockeres Kabel kann die Betriebsqualität des Getriebes beeinträchtigen. Das Kabelspiel wird wie folgt überprüft: 1 . Ziehen Sie leicht an einem der beiden Kabelgehäuse am Griffschalter. Es spielt keine Rolle, an welchem der beiden Sie ziehen, denn sie sind intern verbunden. 2 . Beobachten Sie, ob ein Spiel vorhanden ist (siehe „S“ in Abbildung 38 ): a . Ein Spiel „S“ kleiner als 0,5mm ist nicht ausreichend.

Zu wenig Kabelspiel führt zu erschwerten Schaltvorgängen und Beschädigungen des Schalters. Im nächsten Absatz erfahren Sie, wie Sie das Kabelspiel erhöhen können. b . Ein Spiel „S“ zwischen 0,5 und 1,5mm ist ideal. c . Ein Spiel „S“ von mehr als 1,5mm ist zu viel.

Zu viel Kabelspiel kann zu einer verminderten Schaltleistung und Lebensdauer des Schaltzugs führen. Im nächsten Absatz erfahren Sie, wie Sie das Kabelspiel reduzieren können. Die Bremsbeläge (sowohl des Vorder- als auch des Hinterrads) werden wie folgt auf Verschleiß überprüft: 1 . Ein Stift mit geteiltem Ende hält die Bremsbeläge in Position. Entfernen Sie diesen Stift mit einer Zange (siehe Abbildung 37 ). 2 . Nehmen Sie die Bremsbeläge heraus (siehe Abbildung 37 zum Entfernen der Bremsbeläge am Hinterrad) und prüfen Sie sie auf Verschleiß. Wenn das Reibungsmaterial kleiner als 1 mm ist, sollten die Beläge ausgetauscht werden. Für den Austausch der Beläge wenden Sie sich bitte an Ihren Urban Arrow-Händler. Abbildung 37 : Entfernen der Bremsbeläge, um sie auf Verschleiß zu prüfen214 Urban Arrow Shorty Abbildung 39 : Reduzierung oder Erhöhung des Kabelspiels durch Drehen der Zugeinstellschraube am Griffschalter 8 . 2 . 6 Schmierung Wenn Sie Ihr E-Bike bei Ihrem Urban Arrow-Händler warten lassen, werden alle notwendigen Schmierarbeiten von Ihrem Händler durchgeführt. Zwischen den Wartungsintervallen muss z.B. die Kette nicht selbst geschmiert werden. Die Enviolo-Getriebenabe und der Griffschalter sind mit Dauerschmierung versehen und die internen Bauteile sind während der gesamten Lebensdauer des Produkts wartungsfrei.

Abbildung 38 : Kontrolle des Kabelspiels Das Kabelspiel wird wie folgt eingestellt: 1 . Nehmen Sie auf dem Sattel Platz und schauen Sie nach vorne. 2 . Stellen Sie das Kabelspiel ein (siehe Abbildung 39 ): a . Reduzieren Sie das Kabelspiel, indem Sie die Zugeinstellschraube am Griffschalter 70 gegen den Uhrzeigersinn drehen. Die Schraube bewegt sich vom Griffschalter weg. b . Erhöhen Sie das Kabelspiel, indem Sie die Zugeinstellschraube am Griffschalter 70 im Uhrzeigersinn drehen. Die Schraube bewegt sich in Richtung des Griffschalters.215Bedienungsanleitung

Wenden Sie sich an Ihren Urban Arrow-Händler, falls das folgende Zubehör ersetzt werden muss: ● Ladegerät für den E-Bike-Akku Wenden Sie sich an Ihren Urban Arrow-Händler, falls die folgenden sicherheitskritischen Teile ersetzt werden müssen: ● Lenker ● Vorbau ● Vordergabel ● Sattelstütze ● Lenkkopf ● Bremsen ● Pedale ● Rad (vorne und hinten) ● Licht (vorne und hinten) ● Reflektoren ● Geschwindigkeitssensor ● Reifen (vorne und hinten)

Eine Änderung des Geschwindigkeitssensors durch Nachrüstteile gilt als unerlaubter Eingriff.

Statten Sie Ihr Fahrrad nicht mit Reifen einer anderen Größe als angegeben aus (21 und 11). Wenn Sie Reifen mit abweichenden Spezifikationen verwenden, wirkt sich dies sowohl auf das Bosch-Elektrosystem als auch auf das Fahrverhalten des Fahrrads aus.

8.2.7 Ersatzteile, Zubehör und sicherheitskritische Teile

Verwenden Sie immer Original-Ersatzteile, die von Ihrem Urban Arrow-Händler freigegeben sind. Bei Verwendung anderer Ersatzteile übernimmt Urban Arrow keine Haftung oder Garantie. Wenden Sie sich an Ihren Urban Arrow-Händler, um die folgenden E-Bike-Ersatzteile zu erhalten: ● Bremsreibbelag ● Kette/Riemen ● Zahnräder ● Schaltzug ● Scheibenbremsflüssigkeit ● Griffschalter ● Griffe ● E-Bike-Akku ● Faltbare Abdeckplatte

Verwenden Sie immer original Bosch-Akkus, die von Ihrem Urban Arrow-Händler zugelassen sind. Sollten Sie andere Akkus verwenden, übernimmt Urban Arrow keine Haftung und Garantie. Die Verwendung falscher Akkus kann zu Kurzschlüssen und/oder Überhitzung führen, was Verletzungen verursachen und eine Brandgefahr darstellen kann.216 Urban Arrow Shorty

Sollten Sie Ihr E-Bike außerhalb Ihres Autos – z.B. auf einem Gepäckträger – transportieren, so können Akku und/ oder Display während des Transports aus ihren Halterungen fallen. Entfernen Sie während des Transports immer Akku und Display, um Beschädigungen zu vermeiden.

Beachten Sie, dass sich das Display selbst einschalten kann, wenn das E-Bike rückwärts geschoben wird. Durch Drücken der Ein/Aus-Taste auf dem aktivierten Display kann sich der elektrische Antrieb einschalten. Nehmen Sie den Akku aus dem E-Bike, bevor Sie Arbeiten (z.B. Prüfung, Reparatur, Montage, Wartung, Arbeiten an der Kette usw.) am E-Bike vornehmen und bevor Sie das E-Bike mit dem Auto oder per Flugzeug transportieren oder einlagern. Ein unbeabsichtigtes Einschalten des elektrischen Antriebs birgt eine Verletzungsgefahr. 9 Transport Die Batterien und Akkus unterliegen den Vorschriften der Gefahrgutverordnung. Privatpersonen dürfen unbeschädigte Batterien und Akkus ohne weitere Anforderungen auf der Straße transportieren. Bei einer Beförderung durch gewerbliche Nutzer oder Dritte (z.B. Lufttransport oder Spedition) gelten jedoch besondere Anforderungen an Verpackung und Kennzeichnung (z.B. ADR- Vorschriften). Bei Bedarf kann vor dem Versand des Artikels ein Sachverständiger für Gefahrstoffe hinzugezogen werden. Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben oder decken Sie offene Kontakte ab und packen Sie den Akku so ein, dass er sich in der Verpackung nicht bewegen kann. Informieren Sie Ihren Paketdienst, dass das Paket Gefahrgut enthält. Bitte beachten Sie, dass es auch detailliertere nationale Vorschriften geben kann. Bei Fragen zum Transport der Akkus wenden Sie sich bitte an einen autorisierten Bosch E-Bike-Händler. Dieser Bosch E-Bike-Händler kann Ihnen auch geeignete Transportverpackungen zur Verfügung stellen.217Bedienungsanleitung

10 Lösungen für mögliche Probleme Problem Ursache Lösung Die LEDs der Ladekontrollanzeige am Akku erlöschen auf der Anzeige 52. Die Unterstützungskapazität des Antriebs ist aufgebraucht und die Unterstützung wird nach und nach abgeschaltet. Die verbleibende Kapazität wird für Beleuchtung und Display bereitgestellt. Laden Sie den Akku auf (siehe Abschnitt 7.2). Die Ladekontrollanzeige des Akkus 107 oder 67 blinkt. Die Unterstützungskapazität des Antriebs ist aufgebraucht. Die Kapazität des E-Bike-Akkus reicht für ca. 2Stunden Beleuchtung. Laden Sie den Akku auf (siehe Abschnitt 7.2). Zwei LEDs der Ladekontrollanzeige 52 blinken. Es wurde ein Fehler im Akku festgestellt. Wenden Sie sich bitte an Ihren Urban Arrow-Händler. Drei LEDs der Ladekontrollanzeige 52 blinken. Der Akku ist nicht im richtigen Ladetemperaturbereich. Trennen Sie den Akku vom Ladegerät, bis sich seine Temperatur angepasst hat. Der richtige Ladetemperaturbereich liegt zwischen 0°C und 40°C. Das Ladegerät ist ausgefallen. Wenden Sie sich bitte an Ihren Urban Arrow-Händler.218 Urban Arrow Shorty Problem Ursache Lösung Der E-Bike-Akku ist ausgeschaltet. Der Akku ist leer. Laden Sie den Akku auf (siehe Abschnitt 7.2). Der Akku schaltet sich aus, nachdem er 10 Minuten lang nicht benutzt wurde. Schalten Sie das E-Bike ein (siehe Abschnitt 5.6.3). Wenden Sie sich an Ihren Urban Arrow-Händler, falls der Akku sich nicht wieder einschaltet oder nach einem erneuten Versuch wieder ausschaltet. Es ist eine gefährliche Situation eingetreten. Eine Schutzschaltung schaltet den Akku automatisch ab. Durch die „Electronic Cell Protection“ (ECP) ist der Akku vor Tiefentladung, Überladung, Überhitzung und Kurzschluss geschützt. Schalten Sie das E-Bike ein (siehe Abschnitt 5.6.3). Wenden Sie sich an Ihren Urban Arrow-Händler, falls der Akku sich nicht wieder einschaltet oder nach einem erneuten Versuch wieder ausschaltet. Die Geschwindigkeit wird in der Geschwindigkeitsanzeige 69 oder 96 nicht angezeigt. Der Abstand zwischen Geschwindigkeitssensor 29 und Geschwindigkeitssensormagnet 30 ist zu klein oder zu groß oder der Geschwindigkeitssensor ist nicht richtig angeschlossen. Lösen Sie die Schraube des Geschwindigkeitssensormagneten 31 und befestigen Sie den Geschwindigkeitssensormagneten 30 so an der Speiche, dass er im richtigen Abstand die Markierung des Geschwindigkeitssensors 29 passiert (siehe Abschnitt 8.2). Sollte die Geschwindigkeit danach immer noch nicht in der Geschwindigkeitsanzeige 69 oder 96 angezeigt werden, so wenden Sie sich bitte an Ihren Urban Arrow-Händler. Mein Fahrrad kann nicht eingeschaltet werden. Das Fahrrad erfüllt nicht alle Anforderungen zum Einschalten. Siehe Abschnitt 5.6 zur Überprüfung der Anforderungen.219Bedienungsanleitung

Problem Ursache Lösung Auf dem Display erscheint eine Meldung über den Akku des Kiox-Displays. Der interne Akkupack des Kiox-Displays ist zu schwach.

I. Legen Sie den E-Bike-Akku in das E-Bike ein (siehe

II. Setzen Sie das Display in die Displayhalterung ein

(siehe Abschnitt 5.6.1).

III. Schalten Sie den E-Bike-Akku ein (siehe Abschnitt

IV. Schalten Sie das Display ein. Der interne Akku des

Kiox-Displays wird aufgeladen. Das Vorder- und/oder Rücklicht meines Fahrrads funktioniert nicht.

I. Das Licht ist kaputt.

II. Das Lichtkabel ist beschädigt.

III. Einer der Stecker ist lose.

Wenden Sie sich bitte an Ihren Urban Arrow-Händler. Die Tretunterstützung funktioniert nicht. Der elektrische Antrieb befindet sich im „Fehler 503“-Modus. Auf Ihrem Display wird die Meldung „error 503“ angezeigt. Prüfen Sie Ihren Geschwindigkeitssensor (siehe Abschnitt 8.2.1). Die Kette schleift hörbar am Kettenkasten. Die Kettenspannung ist möglicherweise zu niedrig.

Eine falsche Kettenspannung kann zu er- höhtem Verschleiß an anderen Antriebskom- ponenten führen. Wenden Sie sich immer an Ihren Urban Arrow-Händler, wenn die Kette verschlissen ist oder wenn die Kettenspan- nung zu hoch ist. Wenden Sie sich an Ihren Urban Arrow-Händler, um die Kettenspannung einstellen zu lassen.220 Urban Arrow Shorty Problem Ursache Lösung Es tritt ein übermäßiger Widerstand beim Fahren auf. Die Kettenspannung ist möglicherweise zu hoch.

Eine falsche Kettenspannung kann zu er- höhtem Verschleiß an anderen Antriebskom- ponenten führen. Wenden Sie sich immer an Ihren Urban Arrow-Händler, wenn die Kette verschlissen ist oder wenn die Kettenspan- nung zu hoch ist. Wenden Sie sich an Ihren Urban Arrow-Händler, um die Kettenspannung einstellen zu lassen. Das Vorderrad ändert die Richtung nicht, wenn ich den Lenker bewege/drehe.

I. Lenkwelle oder Lager der Lenkwelle funktionieren

II. Der Vorbau ist lose.

Unterbrechen Sie sofort Ihre Fahrt und wenden Sie sich an Ihren Urban Arrow-Händler. Ich kann spüren, wie sich die Pedale oder Kurbeln des Fahrrads während eines Pedalhubs bewegen (ich spüre Spiel).

I. Die Pedale sind nicht richtig mit den Kurbeln

II. Das Lager wurde beschädigt.

Wenden Sie sich bitte an Ihren Urban Arrow-Händler, um das Spiel in Pedalen oder Kurbeln zu beseitigen. Die Betriebsdauer des E-Bike- Akkus nach dem Laden hat sich im Laufe der Zeit deutlich verkürzt. Der E-Bike-Akku ist verbraucht. Wenden Sie sich bitte an Ihren Urban Arrow-Händler, um den E-Bike-Akku durch einen passenden neuen Akku zu ersetzen.221Bedienungsanleitung

Problem Ursache Lösung Ich sehe oder fühle ein Wackeln im Vorder- oder Hinterrad des Fahrrads.

I. Der Reifen sitzt nicht richtig auf der Felge.

II. Das Rad hat einen Seitenschlag.

Prüfen Sie, ob der Reifen richtig auf der Felge sitzt.

I. Falls die reflektierende Linie auf der Reifenseite

nicht parallel zur Felge verläuft, sitzt der Reifen nicht richtig auf der Felge. Lassen Sie die Luft aus dem Reifen und pumpen Sie ihn mit dem richtigen Druck auf (siehe Abschnitt 5.4).

II. Wenden Sie sich bitte an Ihren Urban Arrow-

Händler, um das Rad zu reparieren, falls das Rad einen Seitenschlag aufweist. Das Lenkgestänge fühlt sich locker an. Es gibt Spiel in der Lenkwelle und/oder den Lagern der Lenkwelle. Wenden Sie sich bitte an Ihren Urban Arrow-Händler. Ich spüre einen übermäßigen Widerstand beim Lenken. Das Lenkgestänge funktioniert nicht richtig. Wenden Sie sich bitte an Ihren Urban Arrow-Händler. Nach dem Einschalten des Displays wird für einige Sekunden der Text „Service“ angezeigt. Ihr E-Bike muss gewartet werden. Wenden Sie sich bitte an Ihren Urban Arrow-Händler. An meinem Rad ist ein Rasseln/Klappern wahrnehmbar. Eine Speiche ist lose. Prüfen Sie Ihre Speichen und wenden Sie sich an Ihren Urban Arrow-Händler, falls eine Speiche fehlt oder Sie eine beschädigte Speiche feststellen.222 Urban Arrow Shorty Problem Ursache Lösung Auf Ihrem Display wird die Meldung „error 503“ angezeigt.* Es liegt ein Problem mit dem Geschwindigkeitssensor vor. Prüfen Sie Ihren Geschwindigkeitssensor (siehe Abschnitt 8.2.1). Mein Rahmenschloss scheint locker zu sein oder ist (teilweise) vom Fahrradrahmen gelöst. Die Schlossgummis geben dem Schloss eine gewisse Flexibilität, um zu verhindern, dass eine Speiche bricht, wenn ein abgeschlossenes Fahrrad vom Ständer genommen wird. Wenn die Schlossgummis gerissen und/oder gebrochen sind, kann das Rahmenschloss locker wirken oder sich das Rahmenschloss (teilweise) vom Fahrradrahmen lösen. Wenden Sie sich bitte an Ihren Urban Arrow-Händler, um die beschädigten Schlossgummis durch neue zu ersetzen.

• Für alle anderen Bosch-Fehlercodes beachten Sie bitte das mitgelieferte Bosch-Handbuch.223Bedienungsanleitung

Modellinformationen Seriennummer des Akkus ** Seriennummer des Ladegeräts

Seriennummer des Displays ** Händler Lieferdatum

• Seit 2021 beginnen die Urban Arrow-Rahmennummern mit sieben Ziffern gefolgt von den Buchstaben „RF“ und den Zeichen "MM", "KN" oder "GP". ** Jedes dieser Bauteile hat ein Etikett mit der Seriennummer. Diese Seriennummer beginnt mit „S/N“. Besitzerinformationen Name Anschrift Land

Die Mechanismen des internen Freilaufs der Getriebenabe und des Griffschalters können nicht gewartet werden. 11 Instandhaltungsplan Wenn Sie die Wartung nach dem Urban Arrow-Instandhaltungsplan durchführen lassen, bleibt Ihr Urban Arrow immer in Topform. Überprüfungen und Anpassungen im Rahmen der regelmäßigen Wartung verhindern Pannen und kostspielige Reparaturen. Einige Urban Arrow-Händler können einen Abholservice für Ihr Fahrrad organisieren. Erkundigen Sie sich bei Ihrem Händler nach den Möglichkeiten.

Ihre Garantie erlischt, falls Ihr Urban Arrow nicht von einem autorisierten Urban Arrow-Händler gewartet wurde. Wenn der Wartungstermin fällig ist, zeigt das Kiox-Display bei jedem Einschalten eine Meldung an. Auf dem Purion-Display leuchtet die Wartungsanzeige 105 auf. Im Abschnitt 14.2 finden Sie Informationen zu den regelmäßigen Wartungsintervallen und den Prüfpunkten, wenn der Urban Arrow- Händler Ihr Fahrrad wartet. Modellinformationen Modelltyp Rahmennummer * Gangnabennummer E-Bike-System Seriennummer des Motors **224 Urban Arrow Shorty 12 Entsorgung Ihr Fahrrad enthält elektrische Bauteile und muss über Ihren Urban Arrow-Händler entsorgt werden. Ladegeräte, Akkus, Zubehör und Verpackungen sollten umweltfreundlich recycelt werden. Daher sind elektronische Teile wie der Akku, das Ladegerät und das Display mit einer durchgestrichenen Mülltonne gekennzeichnet: Entsorgen Sie diese nicht mit dem Hausmüll. Decken Sie vor der Entsorgung von Akkus die Kontaktflächen der Pole mit Klebeband ab. Berühren Sie stark beschädigte E-Bike-Akkus nicht mit bloßen Händen – Elektrolyt könnte entweichen und Hautreizungen verursachen. Lagern Sie den defekten Akku an einem sicheren Ort im Freien. Bedecken Sie gegebenenfalls die Pole und informieren Sie Ihren Urban Arrow- Händler. Dieser hilft Ihnen bei der vorschriftsmäßigen Entsorgung, um das Recycling der Materialien zu gewährleisten. Nur für EU-Länder: Gemäß Richtlinie 2012/19/EU bzw. Richtlinie 2006/66/EG müssen nicht mehr verwendbare elektronische Geräte und defekte bzw. ausgelaufene Batterien und Akkus getrennt gesammelt und umweltfreundlich recycelt werden. Bitte senden Sie die Akkus und Ihr Fahrrad bzw. dessen elektrischen und elektronischen Teile, die nicht mehr verwendet werden können, an einen Urban Arrow-Händler zurück.225

13 EG Konformitätserklärung (Englische Version ist das Original) Hersteller: Smart Urban Mobility B.V. Gyroscoopweg 6-8 1042 AB, Amsterdam Niederlande erklärt hiermit, dass das folgende Produkt: Name des Produkts: Urban Arrow Funktion: Fahrrad mit Tretunterstützung, ausgestattet mit einem elektrischen Hilfsmotor mit einer maximalen Dauer-Nennleistung von 0,25kW, dessen Leistung schrittweise reduziert und schließlich abgeschaltet wird, wenn das Fahrzeug eine Geschwindigkeit von 25km/h erreicht, oder früher, wenn der Radfahrer aufhört zu treten (EPAC). Typ: Family, Shorty und Cargo die Anforderungen der Richtlinie 2006/42/EG (Maschinenrichtlinie) erfüllt; die Anforderungen der Richtlinie 2004/108/EG (zur elektromagnetischen Verträglichkeit) erfüllt; und erklärt, dass die folgenden Spezifikationen und (Teile der) europäischen (harmonisierten) Normen angewandt wurden: DIN EN 15194:2017, Elektromotorisch unterstützte Räder – elektrische Teile des Fahrrads und erklärt, dass das mitgelieferte Ladegerät die Anforderungen der Richtlinie 2006/95/EG (Niederspannungsrichtlinie) erfüllt; und erklärt sich zur verantwortlichen juristischen Person für die Erstellung der Konstruktionsdatei. Amsterdam, 29. Januar 2021 Gerald van Weel (Geschäftsführer von Smart Urban Mobility B.V.)226 Urban Arrow Shorty 14 Anhänge 14 . 1 Anhang A Drehmomentwerte Bei Einstellungsarbeiten oder bei Wartung Ihres Urban Arrow verwenden Sie bitte einen Drehmomentschlüssel und berücksichtigen Sie die in Abbildung 40 empfohlenen Drehmomentwerte.

Abbildung 40 : Drehmomentwerte227Bedienungsanleitung

Nummer Wo Was Werkzeug Drehmoment (Nm) Anmerkung 1 Hinterachse 2x M10 Radachsmutter 15-mm- Schraubenschlüssel 40 Nm 2 Einstellschraube Schnellspanner an der Sattelstütze 1x M6 Schnellspanner 3 Sattelstütze – Sattel 2x M6 Sattelbolzen 5-mm- Inbusschlüssel 12 Nm 4 Vorbau-Schraube 1x M6 Zylinderkopfschraube 5-mm- Inbusschlüssel 18 Nm 5 Ahead-Steuersatz Lenksäule 1x M6 Zylinderkopfschraube 5-mm- Inbusschlüssel 8 Nm 6 Vordergabel – Lenkkopfklemme 2x M5 Zylinderkopf- Klemmschrauben 5-mm- Inbusschlüssel 6 Nm Abwechselnd anziehen. Die Schrauben befinden sich unter dem Urban Arrow-Logo. 7 Vorderrad- Steckachse 1x Achse 110 mm x 15 mm 6-mm- Inbusschlüssel

8 - 10 Nm228 Urban Arrow Shorty

14.2 Anhang B Übersicht der Wartung

Serviceüberprüfung beim Händler ● Nach 500 km; ● nach 1500 km; ● alle 2500 km; ● oder alle 12 Monate, je nachdem, was zuerst eintrifft. Kategorie Service oder Wartung Vor jeder Fahrt Monatlich Händler Serviceprüfung Räder Reifendruck prüfen. Der Reifendruck sollte 2,4-3,5 bar (Vorderreifen) und 3-4 bar (Hinterreifen) betragen. Fahrer / Besitzer Überprüfen Sie Reifenprofil und Seitenwände auf Verschleiß und Risse. Fahrer / Besitzer Urban Arrow-Händler Prüfen Sie, ob die Speichen beschädigt und/oder locker sind. Fahrer / Besitzer Urban Arrow-Händler Prüfen Sie die Speichenspannung. Alle Speichen sollten mindestens die gleiche Spannung aufweisen, und die Spannung sollte nicht zu niedrig sein. Urban Arrow-Händler Richten Sie die Speichen aus oder ziehen Sie sie bei Bedarf nach. Urban Arrow-Händler229Bedienungsanleitung

Kategorie Service oder Wartung Vor jeder Fahrt Monatlich Händler Serviceprüfung Prüfen Sie Radmuttern und -spanner. Urban Arrow-Händler Prüfen Sie die Felge auf Beschädigungen. Fahrer / Besitzer Prüfen Sie das Spiel an der Nabenachse. Fahrer / Besitzer Urban Arrow-Händler Bremsen Prüfen Sie die Funktion beider Bremsen. Fahren Sie nicht mit dem Fahrrad, wenn die Bremsleistung unzureichend ist. Fahrer / Besitzer Urban Arrow-Händler Prüfen Sie, ob an den Dichtungen Öl austritt. Fahrer / Besitzer Urban Arrow-Händler Prüfen Sie den Verschleiß der Bremsbeläge und ersetzen Sie diese bei Bedarf. Fahrer / Besitzer Wenden Sie sich an Ihren Händler, falls Sie nicht sicher sind, wie Sie übermäßigen Verschleiß der Bremsbeläge erkennen können. Urban Arrow-Händler Prüfen Sie die Dicke der Scheibenrotoren. Urban Arrow-Händler230 Urban Arrow Shorty Kategorie Service oder Wartung Vor jeder Fahrt Monatlich Händler Serviceprüfung Überprüfen Sie die Bremsschläuche auf Beschädigungen. Die Schläuche sollten keine scharfen Knickstellen oder Knoten aufweisen. Stellen Sie sicher, dass die Bremsschläuche nicht mit den beweglichen Teilen des Fahrrads in Berührung kommen. Fahrer / Besitzer Urban Arrow-Händler231Bedienungsanleitung

Kategorie Service oder Wartung Vor jeder Fahrt Monatlich Händler Serviceprüfung Antrieb Bei Kettenantrieb: Wackeln Sie am Kettenkasten, um zu hören und zu fühlen, ob die Kette gespannt oder lose ist. Bei Antriebsriemen: Die Spannung kann mit den „Gates Carbon Drive Mobile“-Apps gemessen werden, die sowohl für iPhone als auch für Android angeboten werden. Diese Apps können die Riemenspannung mithilfe der Eigenfrequenz (Hz) des Riemens messen. Die Bedienungsanleitung ist in jeder App enthalten. Die Riemenspannung für Ihr Urban Arrow sollte zwischen 35 Hz und 50 Hz liegen. Vermeiden Sie eine Ansammlung von Schnee und Eis zwischen den Schutzblechen und Reifen sowie um den Riemenantrieb. Risiko eines Riemenrisses. Sie können auch einen Gates Krikit Messer verwenden, um die richtige Riemenspannung zu bestimmen. Fahrer / Besitzer Urban Arrow-Händler Prüfen Sie die Kettenschmierung. Urban Arrow-Händler232 Urban Arrow Shorty Kategorie Service oder Wartung Vor jeder Fahrt Monatlich Händler Serviceprüfung Prüfen Sie den Ketten-/ Riemenverschleiß, bei Bedarf austauschen. Der rechtzeitige Austausch der Kette verhindert unnötigen Verschleiß an Kettenblatt und Kettenrad. Urban Arrow-Händler Prüfen Sie den Verschleiß von Kettenrad und Ritzel und tauschen Sie bei Bedarf Teile aus. Urban Arrow-Händler Prüfen Sie die Kurbelschrauben, bei Bedarf festziehen. Urban Arrow-Händler Schmieren Sie die Schaltzüge. Urban Arrow-Händler Prüfen Sie die Funktion der Bosch-Motoreinheit. Urban Arrow-Händler Alle Wartungsarbeiten am Motor dürfen nur von einem zertifizierten Urban Arrow- oder Bosch-Händler durchgeführt werden. Lenkung Prüfen Sie, ob das Gestänge zwischen Lenker und Gabel ohne Spiel ist und ob sich das Gestänge direkt und gleichmäßig dreht. Fahrer / Besitzer Wenden Sie sich an Ihren Händler, wenn Sie Unregelmäßigkeiten im Lenkgestänge feststellen. Urban Arrow-Händler233Bedienungsanleitung

Kategorie Service oder Wartung Vor jeder Fahrt Monatlich Händler Serviceprüfung Überprüfen Sie die Zylinderkopfschraube und 2 Rundkopfschrauben des Lenkgestänges auf Spiel sowohl in horizontaler als auch in vertikaler Richtung. Ziehen Sie bei Bedarf die Schrauben nach. Fahrer / Besitzer Wenden Sie sich an Ihren Händler, wenn Sie Unregelmäßigkeiten im Lenkgestänge feststellen. Urban Arrow-Händler Prüfen Sie die Vordergabel des Ahead-Steuersatzes auf Spiel. Bei Bedarf einstellen. Das Spiel im Lenkkopf kann Vibrationen hervorrufen. Es ist wichtig, dass das Spiel beseitigt wird. Wenden Sie sich im Zweifelsfall bitte an Ihren Händler. Fahrer / Besitzer Urban Arrow-Händler Prüfen Sie das Kugelgelenk oder seine Gewindeverbindung auf Spiel. Fahrer / Besitzer Urban Arrow-Händler Überprüfen Sie das Kugelgelenk auf Funktion und Verschleiß. Ersetzen Sie es bei Bedarf. Urban Arrow-Händler Rahmen Reinigen und polieren Sie die Lackierung. Fahrer / Besitzer (mindestens alle 6Monate)234 Urban Arrow Shorty Kategorie Service oder Wartung Vor jeder Fahrt Monatlich Händler Serviceprüfung Prüfen Sie die Verbindungsbolzen zwischen Vorder- und Hinterrahmen von Hand. Urban Arrow-Händler Prüfen Sie den Rahmen auf Unregelmäßigkeiten. Urban Arrow-Händler Bedienelemente Prüfen Sie, dass die Sattelstütze nicht in den Rahmen rutscht, und stellen Sie sicher, dass die Sattelstützenklemme angezogen ist. Prüfen Sie, dass die Sattelstütze nicht zu weit herausgezogen ist. Fahrer / Besitzer Urban Arrow-Händler Prüfen Sie die Verbindung zwischen Vorbau und Lenker. Urban Arrow-Händler Wenn vorhanden: Prüfen Sie die gefederte Sattelstütze auf Spiel oder Unregelmäßigkeiten. Urban Arrow-Händler Wenn vorhanden: Reinigen und schmieren Sie die gefederte Sattelstütze. Prüfen Sie alle Scharniere und Schrauben. Urban Arrow-Händler Sonstiges Prüfen Sie, ob Vorder- und Rücklicht funktionieren. Fahrer / Besitzer Urban Arrow-Händler Prüfen Sie die Schlossgummis 7 auf Verschleiß und/oder Risse. Fahrer / Besitzer Urban Arrow-Händler235Manuel d’utilisateur
